Простые антенны диапазона 144МГц

Григоров Игорь Николаевич, а/я 68, 308015, Белгород РОССИЯ Email
Включите javascript, чтобы увидеть email rk3zk (at) antennex.com

  Еще небольшое время назад для работы на диапазоне 144-145 МГц использовалась в основном самодельная аппаратура. Среди радиолюбителей были популярны УКВ — трансвертеры, многие из которых своими размерами были сравнимы с самим используемым с ним трансивером. Радиолюбители переделывали списанные промышленные УКВ-радиостанции типа «Пальма» на любительский УКВ диапазон 145 МГц, получая радиостанцию, работающую на нескольких каналах. Потом радиолюбителям стали доступны «Виолы», а позже и «Маяки», работающие на сорока каналах. Эти радиостанции тогда выглядели просто фантастически по своим возможностям!

В настоящее время можно сравнительно недорого приобрести многоканальные переносные УКВ трансиверы всемирно известных фирм – «YAESU», «KENWOOD», «ALINCO», которые по своим параметрам и удобству работы значительно превосходят как самодельную аппаратуру диапазона 145 МГц, так и переделанную промышленную – «Пальмы», «Маяки», «Виолы».

Но для работы через репитер из дома, офиса, во время движения при работе из автомобиля, необходима антенна более эффектная, чем используемая совместно с переносной радиостанцией «резинка». При использовании стационарной «фирменной» УКВ станции часто бывает целесообразно использовать с ней самодельную УКВ- антенну, так как приличная «фирменная» наружная антенна диапазона 145 Мгц стоит недешево.

Изготовлению простых самодельных антенн, пригодных к использованию со стационарными и переносными УКВ — радиостанциями и посвящен этот материал.

Особенности антенн диапазона 145 МГц

Ввиду того, что для изготовления антенн диапазона 145 Мгц обычно используют толстый провод – диаметром от 1 до 10 мм (иногда применяют и более толстые вибраторы, особенно в коммерческих антеннах), то антенны диапазона 145 Мгц широкополосны. Это часто позволяет при выполнении антенны точно по указанным размерам обойтись без ее дополнительной настройки на диапазон 145 МГц.

Для настройки антенн диапазона 145 Мгц необходимо иметь КСВ — метр. Это может быть как самодельный прибор, так и промышленного изготовления. На диапазоне 145 МГц радиолюбители практически не используют мостовые измерители сопротивления антенн, из-за кажущейся сложности их корректного изготовления. Хотя при аккуратном изготовлении мостового измерителя и, следовательно, корректной его работы на этом диапазоне, можно точно определить входное сопротивление УКВ антенн. Но даже используя только КСВ — метр проходного типа, вполне возможно настраивать самодельные УКВ-антенны. Мощности 0,5 Вт, которую обеспечивают импортные переносные радиостанции в режиме «LOW» и отечественные носимые радиостанции УКВ диапазона типа «Днепр», «Виола», «ВЭБР», вполне достаточно для работы многих типов КСВ метров. Режим «LOW» позволяет производить настройку антенн не опасаясь выхода из строя выходного каскада радиостанции при любом входном сопротивлении антенны.

Перед началом настройки УКВ антенны желательно убедиться в правильности показаний КСВ -метра. Неплохо иметь два КСВ -метра, рассчитанных для работы в трактах передачи 50 и 75 Ом. При настройке УКВ антенн желательно иметь контрольную антенну, в качестве которой может быть или «резинка» от переносной радиостанции или самодельный четвертьволновый штырь. При настройке антенны измеряют уровень напряженности поля создаваемый настраиваемой антенной относительно контрольной. Это дает возможность судить о сравнительной эффективности работы настраиваемой антенны. Конечно, если при измерениях использовать стандартный калиброванный измеритель напряженности поля, то можно получить точную оценку эффективности работы антенны. При использовании калиброванного измерителя поля несложно снять и диаграмму направленности антенны. Но даже используя при измерениях самодельные измерители напряженности поля и получив только качественную картину распределения напряженности электромагнитного поля, можно вполне сделать заключение об эффективности работы настраиваемой антенны и приближенно оценить ее диаграмму направленности. Рассмотрим практические конструкции УКВ-антенн.

Простые антенны

Наиболее простую наружную УКВ антенну (рис. 1) можно выполнить с использованием антенны, работающей совместно с переносной радиостанцией. На раме окна с наружной (рис. 2) или с внутренней стороны на удлиняющем деревянном бруске крепится металлический уголок, в центре которого установлено гнездо для подключения этой антенны. Необходимо стремиться к тому, чтобы коаксиальный кабель идущий до антенны был минимально необходимой длины. По краям уголка крепятся 4 противовеса длиной по 50 см. Необходимо обеспечить хороший электрический контакт противовесов, антенного разъема с металлическим уголком. Укороченная витая антенна радиостанции имеет входное сопротивление в пределах 30-40 Ом, так что для ее питания можно использовать коаксиальный кабель волновым сопротивлением 50 Ом. С помощью угла наклона противовесов можно в некоторых пределах менять входное сопротивление антенны, и, следовательно, провести согласование антенны с коаксиальным кабелем. Вместо фирменной «резинки» временно можно использовать антенну из медного провода диаметром 1-2 мм длиной 48 см, который вставляется в антенное гнездо своим остро заточенным концом.

Рисунок 1. Простая наружная УКВ антенна Рисунок 2. Конструкция простой наружной УКВ антенны

Надежно работает УКВ антенна, выполненная из коаксиального кабеля со снятой внешней оплеткой. Кабель заделывается в ВЧ -разъем аналогичный разъему «фирменной» антенны (рис. 3). Длина коаксиального кабеля, используемого для изготовления антенны, равна 48 см. Такую антенну можно использовать совместно с переносной радиостанцией взамен поломанной или утерянной штатной антенны.

Рисунок 3. Простая самодельная УКВ антенна

Для быстрого изготовления выносной УКВ антенны можно использовать соединительный коаксиальный кабель длиной 2-3 метра, который оконечен разъемами, соответствующим антенному гнезду радиостанции и антенны. Антенну к такому куску кабеля можно подключить с помощью высокочастотного тройника (рис. 4). В этом случае с одного конца тройника подключается антенна- «резинка», а с другого конца тройника накручиваются противовесы длиной по 50 см или через разъем подключается другой тип радиотехнической «земли» для УКВ антенны.

Рисунок 4. Простая выносная УКВ антенна Самодельные антенны переносной радиостанции

При утере или поломке штатной антенны переносной радиостанции можно выполнить самодельную витую УКВ антенну. Для этого используют основу – полиэтиленовую изоляцию коаксиального кабеля, диаметром 7-12 мм и длиной 10-15 см, на который намотано первоначально 50 см медного провода диаметром 1-1,5 мм. Для настройки витой антенны очень удобно использовать измеритель частотных характеристик, но можно использовать и обыкновенный КСВ — метр. Первоначально определяют резонансную частоту собранной антенны, затем, откусывая часть витков, сдвигая, раздвигая витки антенны, настраивают витую антенну в резонанс на 145 МГц.

Процедура эта не очень сложная, и, настроив 2-3 витые антенны, радиолюбитель может производить настройку новых витых антенн буквально за 5-10 минут, конечно, при наличии вышеуказанных приборов. После настройки антенны необходимо зафиксировать витки или с помощью изоленты, или с помощью кембрика, размоченного в ацетоне, либо с помощью термоусаживающей трубки. После закрепления витков необходимо еще раз проконтролировать частоту антенны и, если это необходимо, подстроить ее с помощью верхних витков.

Следует обратить внимание, на то, что в «фирменных» укороченных витых антеннах используют термоусаживающие трубки для фиксации проводника антенны.

Полуволновая полевая антенна

Для эффективной работы антенн длиной четверть волны необходимо использовать несколько четвертьволновых противовесов. Это усложняет конструкцию для полевой четвертьволновой антенны, которая должна быть вынесена в пространстве относительно УКВ трансивера. В этом случае можно использовать УКВ антенну электрической длиной L/2, которая не требует для своей работы противовесов, и обеспечивает прижатую к земле диаграмму направленности и простоту установки. Для антенны электрической длиной L/2 стоит проблема согласования ее высокого входного сопротивления с низким волновым сопротивлением коаксиального кабеля. Антенна длиной L/2 и диаметром 1 мм будет иметь входное сопротивление на диапазоне 145 МГц около 1000 Ом. Согласование с помощью четвертьволнового резонатора, оптимальное в этом случае, не всегда удобно практически, так как требует подбора точек подключения коаксиального кабеля к резонатору для своей эффективной работы и точной настройки штыря антенны в резонанс. Также относительно велики и размеры резонатора для диапазона 145 МГц. Дестабилизирующие факторы на антенну при ее согласовании при помощи резонатора будут проявляться особенно сильно.

Однако при небольших мощностях, подводимых к антенне, вполне удовлетворительное согласование можно достигнуть при помощи П — контура, аналогично как это описано в литературе [1]. Схема полуволновой антенны и ее согласующего устройства показана на рис. 5. Длина штыря антенны выбирается немного короче или длиннее длины L/2. Это необходимо для того, что уже при небольшом отличии электрической длины антенны от L/2 активное сопротивление импеданса антенны заметно понижается, а реактивная его часть на начальном этапе возрастает незначительно. Вследствие этого возможно согласование с помощью П — контура такой укороченной антенны с большей эффективностью, чем согласование антенны длиной ровно L/2. Предпочтительно использовать антенну длиной немного большей чем L/2.

Рисунок 5. Согласование УКВ антенны с помощью П – контура

В согласующем устройстве были использованы воздушные подстроечные конденсаторы типа КПВМ-1. Катушка L1 содержит 5 витков посеребренного провода диаметром 1 мм, намотанного на оправке диаметром 6 мм и шагом 2 мм.

Настройка антенны не сложна. Включив в тракт кабеля антенны КСВ — метр и одновременно измеряя уровень напряженности поля, создаваемого антенной, с помощью изменения емкости переменных конденсаторов С1 и С2, сжатия-растяжения витков катушки L1 добиваются минимальных показаний КСВ -метра и соответственно максимальных показаний измерителя напряженности поля. Если эти два максимума не будут совпадать, необходимо немного изменить длину антенны, и снова повторить ее настройку.

Согласующее устройство было размещено в корпусе, спаянном из фольгированного стеклотекстолита размерами 50*30*20 мм. При работе из стационарного рабочего места радиолюбителя антенна может быть размещена в проеме окна. При работе в полевых условиях антенна может быть подвешена за верхний конец на дерево с помощью лески, как это показано на рис. 6. Для питания антенны можно использовать 50-oмный коаксиальный кабель. Использование 75-oмного коаксиального кабеля несколько увеличит КПД согласующего устройства антенны, но в то же время потребует настройки выходного каскада радиостанции для работы на нагрузку 75 Ом.

Рисунок 6. Установка антенна для работы в полевых условиях Оконные антенны на основе фольги

На основе клеящейся фольги, используемой в системах охранной сигнализации можно построить очень простые конструкции оконных УКВ антенн. Такую фольгу можно приобрести уже с клеевой основой. Тогда освободив одну сторону фольги от защитного слоя, ее достаточно просто прижать к стеклу и фольга моментально надежно приклеивается. Фольгу без клеевой основы можно приклеить к стеклу при помощи лака или клея типа «Момент». Но для этого необходимо иметь некоторый навык. Фольгу можно даже закрепить на окне при помощи липкой ленты.

При соответствующей тренировке вполне возможно осуществить качественное паяное соединение центральной жилы и оплетки коаксиального кабеля с алюминиевой фольгой. Исходя из личного опыта, каждый тип такой фольги требует для пайки своего флюса. Некоторые типы фольги хорошо паяются даже с использованием только канифоли, некоторые удается паять с помощью паяльного жира, другие типы фольги требуют использования активных флюсов. Флюс необходимо испытывать на конкретном типе фольги, используемом для изготовления антенны, заблаговременно до ее установки.

Хорошие результаты дает использование подложки из фольгированного стеклотекстолита для пайки и крепления фольги, как это показано на рис. 7. Кусочек фольгированного стеклотекстолита с помощью клея «Момент» приклеивается к стеклу, к краям фольги припаивается фольга антенны, жилы коаксиального кабеля припаиваются к медной фольге стеклотекстолита на небольшом удалении от фольги. После пайки соединение необходимо защитить при помощи влагостойкого лака или клея. В противном случае возможна коррозия этого соединения.

Рисунок 7. Подключение фольги антенны к коаксиальному кабелю

Разберем практические конструкции оконных антенн построенных на основе фольги.

Вертикальная оконная дипольная антенна

Схема вертикальной дипольной оконной УКВ антенны на основе фольги показана на рис. 8.

Рисунок 8. Оконная вертикальная дипольная УКВ антенна

Четвертьволновый штырь и противовес расположены под углом 135 градусов для того, чтобы входное сопротивление антенной системы приближалось к 50 Ом. Это дает возможность использовать для питания антенны коаксиальный кабель волновым сопротивлением 50 Ом и использовать антенну совместно с переносными радиостанциями, выходной каскад которых имеет такое входное сопротивление. Коаксиальный кабель должен идти перпендикулярно антенне по стеклу так долго, как это возможно.

Рамочная оконная антенна на основе фольги

Эффективнее дипольной вертикальной антенны будет работать рамочная оконная УКВ антенна, показанная на рис. 9. При питании антенны с бокового угла максимум излучаемой поляризации расположен в вертикальной плоскости, при питании антенны в нижнем угле максимум излучаемой поляризации находится в горизонтальной плоскости. Но при любом положении точек питания антенна излучает радиоволну, с комбинированной поляризацией, как с вертикальной, так и с горизонтальной. Это обстоятельство весьма благоприятно для связи с переносными и передвижными радиостанциями, положение антенн которых во время движения будет меняться.

Рисунок 9. Рамочная оконная УКВ антенна

Входное сопротивление оконной рамочной антенны составляет 110 Ом. Для согласования этого сопротивления с коаксиальным кабелем волновым сопротивлением 50 Ом используется четвертьволновая секция из коаксиального кабеля волновым сопротивлением 75 Ом. Кабель должен идти перпендикулярно оси антенны так долго, как это возможно. Рамочная антенна имеет усиление примерно на 2 дБ выше относительно дипольной оконной антенной.

При выполнении оконных антенн из фольги шириной 6-20 мм, они не требуют настройки и работают в диапазоне частот значительно более широком, чем любительский диапазон 145 МГц. Если полученная резонансная частота антенн оказалась ниже требуемой, то диполь можно настроить, отрезая симметрично фольгу с его концов. Рамочную антенну можно настроить, используя перемычку из той же фольги, что была использована для изготовления антенны. Фольга замыкает полотно антенны в углу, напротив точек питания. После настройки, контакт перемычки с антенной может быть обеспечен или при помощи пайки или при помощи клейкой липкой ленты. Такая липкая лента должна достаточно сильно прижать перемычку к полотну антенны для того чтобы обеспечить надежный электрический контакт с ней.

К антеннам, выполненным из фольги, можно подводить значительные уровни мощности – до 100 и более ватт.

Наружная вертикальная антенна

При размещении антенны снаружи помещения всегда встает вопрос о защите раскрыва коаксиального кабеля от атмосферных воздействий, об использовании качественного антенного опорного изолятора, влагостойкого провода для антенн и т.д. Эти проблемы можно решить, выполнив защищенную наружную УКВ антенну. Конструкция такой антенны показана на рис. 10.

Рисунок 10. Защищенная наружная УКВ антенна

В центре пластиковой водопроводной трубы длиной 1 метр проделывается отверстие, в которое может туго войти коаксиальный кабель. Затем кабель туда продевается, высовывается из трубы, оголяется на расстоянии 48 см, экран кабеля скручивается и опаивается на длине 48 см. Кабель с антенной заводится обратно в трубу. Сверху и снизу на трубу одеваются стандартные заглушки. Влагоизолировать отверстие, куда входит коаксиальный кабель не представляет особого труда. Это можно сделать с помощью автомобильного силиконового герметика или быстро твердеющей автомобильной эпоксидки. В результате получаем красивую, влагоизолированную защищенную антенну, которая многие годы может работать под действием атмосферных воздействий.

Для фиксации вибратора и противовеса антенны внутри можно использовать 1-2 картонные или пластиковые шайбы, плотно надетые на вибраторы антенны. Трубу с антенной можно установить на оконную раму, на неметаллическую мачту, или разместить в другом удобном месте.

Простая коаксиальная коллинеарная антенна

Простая коллинеарная коаксиальная УКВ антенна может быть выполнена из коаксиального кабеля. Для защиты этой антенны от атмосферных воздействий может быть использован отрезок водопроводной трубы, как это было описано в предыдущем параграфе. Конструкция коллинеарная коаксиальная УКВ антенны показана на рис. 11.

Рисунок 11. Простая коллинеарная УКВ антенна

Антенна обеспечивает теоретическое усиление не менее чем на 3 дБ большее по сравнению с четвертьволновым вертикалом. Она не нуждается в противовесах для своей работы ( хотя их наличие улучшает работу антенны ) и обеспечивает прижатую диаграмму направленности к горизонту. Описание такой антенны неоднократно появлялось на страницах отечественной и зарубежной радиолюбительской литературы, но наиболее удачное описание было представлено в литературе [2].

Размеры антенны на рис. 11 указаны в сантиметрах для коаксиального кабеля с коэффициентом укорочения равным 0,66. Такой коэффициент укорочения имеют большинство коаксиальных кабелей с полиэтиленовой изоляцией. Размеры согласующей петли показаны на рис. 12. Без использования этой петли КСВ антенной системы может превышать 1,7. Если антенна оказалась настроенной ниже диапазона 145 МГц необходимо немного укоротить верхнюю секцию, если выше, то удлинить ее. Конечно, оптимальная настройка возможная пропорциональным укорочением-удлинением всех частей антенны, но это сложно проделать в радиолюбительских условиях.

Рисунок 12. Размеры согласующей петли

Несмотря на большие размеры пластиковой трубы, необходимой для защиты этой антенны от атмосферных воздействий, использование коллинеарной антенны такой конструкции вполне целесообразно. Антенна может быть вынесена в сторону от здания с помощью деревянных реек, как это показано на рис. 13. Антенна может выдержать значительные подводимые к ней мощности до 100 и более ватт и может быть использована совместно как со стационарными так и с переносными УКВ -радиостанциями. Использование такой антенной совместно с маломощными носимыми радиостанциями даст наибольший эффект.

Рисунок 13. Установка коллинеарной антенны
Простая коллинеарная антенна

Эта антенна была собрана мной подобно конструкции автомобильной выносной антенны используемой в сотовом радиотелефоне. Для переделки ее на любительский диапазон 145 МГц мной были изменены пропорционально все размеры «телефонной» антенны. В результате этого получилась антенна, схема которой показана на рис. 14. Антенна обеспечивает прижатую к горизонту диаграмму направленности и теоретическое усиление не менее 2 дБ над простым четвертьволновым штырем. Для питания антенны использовался коаксиальный кабель волновым сопротивлением 50 Ом.

Рисунок 14. Простая коллинеарная антенна

Практическая конструкция антенны показана на рис. 15. Антенна была выполнена из целого отрезка медного провода диаметром 1мм. Катушка L1 содержала 1 метр этого провода, намотанного на оправке диаметром 18 мм, расстояние между витками было равно 3 мм. При выполнении конструкции точно по размерам антенна практически не требует наладки. Возможно, понадобится небольшая подстройка антенны сжатием-растяжением витков катушки для достижения минимального КСВ. Антенна была размещена в пластиковый водопроводной трубе. Внутри трубы антенный провод был зафиксирован с помощью кусочков пенопласта. На нижнем конце трубы были установлены четыре четвертьволновых противовеса. На них была нарезана резьба, и они с помощью гаек были закреплены на пластиковой трубе. Противовесы могут быть диаметром 2-4 мм в зависимости от возможности нарезать на них резьбу. Для их изготовления можно применить медный, латунный, или бронзовый провод.

Рисунок 15. Конструкция простой коллинеарной антенны

Антенна может быть установлена на деревянных рейках на балконе (как это показано на рис. 13). Эта антенна может выдержать значительные уровни подводимой к ней мощности.

Эту антенну можно рассматривать как укороченную антенну КВ диапазона с центральной удлиняющей катушкой. Действительно, измеренный с помощью мостового измерителя сопротивления резонанс антенны в диапазоне КВ оказался лежащим в районе частоты 27,5 МГц. Очевидно, что варьируя диаметром катушки и ее длиной, но сохранив при этом длину провода ее намотки можно добиться того, чтобы антенна работала как в УКВ диапазоне 145 МГц, так и в одном из КВ диапазонов – 12 или 10 метров. Для работы на КВ диапазонах к антенне необходимо подключить четыре противовеса длиной L/4 для выбранного КВ диапазона. Такое двойное использование антенны сделает ее еще более универсальной.

Экспериментальная 5/8-волновая антенна

При проведении экспериментов с радиостанциями диапазона 145 МГц часто бывает необходимо подключить к ее выходному каскаду испытываемую антенну, чтобы проверить работу тракта приема радиостанции или настроить выходной каскад передатчика. Для этих целей мной долгое время используется простая 5/8 – волновая УКВ антенна, описание которой было приведено в литературе [3].

Эта антенна состоит из секции медного провода диаметром 3 мм, который одним концом соединен с удлиняющей катушкой, а другой с настроечной секцией. На конце провода соединенном с катушкой нарезана резьба, а на другом конце припаяна настроечная секция из медного провода диаметром 1 мм. Согласуется антенна с коаксиальным кабелем волновым сопротивлением 50 или 75 Ом путем подключения к разным виткам катушки, и может быть небольшим укорочением настроечной секции. Схема антенны показана на рис. 16. конструкция антенны показана на рис. 17.

Рисунок 16. Схема простой 5/8 – волновой УКВ антенны Рисунок 17. Конструкция простой 5/8 – волновой УКВ антенны

Катушка выполнена на плексигласовом цилиндре диаметром 19 мм и длиной 95 мм. В торцах цилиндра сделана резьба, в которую с одной стороны ввинчивается вибратор антенны, а с другой стороны она прикручивается к куску фольгированного стеклотекстолита размерами 20*30 см, который служит «землей» антенны. С задней стороны к нему был приклеен магнит от старого динамика, в результате чего антенна может крепиться к подоконнику, к батарее отопления, к другим железным предметам.

Катушка содержит 10,5 витка провода диаметром 1 мм. Провод катушки равномерно размещен по каркасу. Отвод к коаксиальному кабелю осуществлен от четвертого витка от заземленного конца. Вибратор антенны ввинчивается в катушку, под него вставляется контактная ламель, к которой припаивается «горячий» конец удлиняющей катушки. Нижний конец катушки припаивается к фольге «земли» антенны. Антенна обеспечивает КСВ в кабеле не хуже чем 1:1,3. Настройка антенны осуществляется путем укорочения с помощью кусачек ее верхней части, которая первоначально выполняется чуть длиннее, чем необходимо.

Мной были проведены эксперименты по установке этой антенны на оконном стекле. В этом случае вибратор первоначальной длиной 125 сантиметров из алюминиевой фольги был приклеен по центру окна. Удлиняющая катушка использовалась та же, и была установлена на раме окна. Противовесы были выполнены из фольги. Концы антенны и противовесов были немного загнуты, чтобы поместиться на оконном стекле. Вид оконной 5/8 – волновая УКВ антенна показан на рис. 18. Антенна легко настраивается в резонанс постепенным укорочением фольги вибратора с помощью лезвия, и постепенным переключением витков катушки по минимуму КСВ. Оконная антенна не портит интерьера комнаты и может использоваться в качестве постоянной антенна для работы на диапазоне 145 МГц из дома или офиса.

Рисунок 18. Оконная 5/8 – волновая УКВ антенна
Эффективная антенна переносной радиостанции

В том случае, когда связь с использованием стандартной «резинки» невозможна, можно использовать полуволновую антенну. Она не требует для своей работы «земли» и при работе на большие расстояния дает выигрыш по сравнению со стандартной «резинкой» до 10 дБ. Это вполне реальные цифры, учитывая, что физическая длина полуволновой антенны почти в 10 раз длиннее «резинки».

Полуволновая антенна питается напряжением и имеет высокое входное сопротивление, которое может достигать 1000 Ом. Следовательно, эта антенна требует согласующего устройства при использовании совместно с радиостанцией имеющей 50-омный выход. Один из вариантов согласующего устройства на основе П- контура уже был описан в этой главе. Поэтому, для разнообразия, для этой антенны мы рассмотрим использование другого согласующего устройства, выполненного на параллельном контуре. По эффективности своей работы эти согласующие устройства примерно равны. Схема полуволновой УКВ антенны совместно с согласующим устройством на параллельном контуре показана на рис. 19.

Рисунок 19. Полуволновая УКВ антенна с согласующим устройством

Катушка контура содержит 5 витков медного посеребренного провода диаметром 0,8 мм, намотанных на оправке диаметром 7 мм по длине 8 мм. Настройка согласующего устройства заключается в настройке с помощью переменного конденсатора С1 контура L1С1 в резонанс, с помощью переменного конденсатора С2 регулируется связь контура с выходом передатчика. Первоначально конденсатор подключается в третьему витку катушки от ее заземленного конца. Переменные конденсаторы С1 и С2 должны быть с воздушным диэлектриком.

Для вибратора антенны целесообразно использовать телескопическую антенну. Это даст возможность переносить полуволновую антенну в компактном сложенном состоянии. Также это упрощает настройку антенны совместно с реальным трансивером. При первоначальной настройке антенны ее длина составляет 100 см. В процессе настройки эта длина может быть немного скорректирована по лучшей работе антенны. Желательно сделать соответствующие отметки на антенне, чтобы впоследствии со свернутого ее положения устанавливать антенну сразу на резонансную длину. Коробка, где расположено согласующее устройство, должна быть выполнена из пластика, чтобы уменьшить емкость катушки на «землю», может быть выполнена из фольгированного стеклотекстолита. Это зависит от реальных эксплуатационных условий антенны.

Настройка антенны производится с помощью индикатора напряженности поля. С помощью КСВ — метра настройка антенны целесообразна лишь в случае ее работы не на корпусе радиостанции, а при использовании совместно с ней удлиняющего коаксиального кабеля.

При двойной работе антенны на корпусе радиостанции и с использованием удлиняющего коаксиального кабеля на штыре антенны делают две отметки, соответствующие одна – максимальному уровню напряженности поля, при работе антенны на корпусе радиостанции, а другая риска соответствует минимальному КСВ при использовании совместно с антенной удлиняющего коаксиального кабеля. Обычно эти две отметки немного не совпадают.

Вертикальные неразрывные антенны с гамма согласованием

Вертикальные антенны выполненные из целого вибратора ветроустойчивы, легки в установке, и занимают мало места. Для их выполнения можно использовать медные трубки, алюминиевый силовой электрический провод диаметром 6-20 мм. Эти антенны достаточно просто можно согласовать с коаксиальным кабелем волновым сопротивлением как 50 так и 75 Ом.

Очень простая в выполнении и легкая в настройке является неразрывная полуволновая УКВ антенна , конструкция которой показана рис. 20. Для ее питания через коаксиальный кабель используется гамма согласование. Материал, из которого выполнен вибратор антенны и гамма согласование должен быть один и тот же например, медь или алюминий. Из-за взаимной электрохимической коррозии многих пар материалов недопустимо использовать разные металлы для выполнения антенны и гамма согласования.

Рисунок 20. Неразрывная полуволновая УКВ антенна

Если для выполнения антенны использована медная голая трубка, то настраивать гамма согласование антенны целесообразно с помощью замыкающей перемычки как это показано на рис. 21. В этом случае поверхность штыря и проводника гамма согласования тщательно зачищается и с помощью хомута из голой проволоки как это показано на рис. 21а добиваются минимального КСВ в коаксиальном кабеле питания антенны. Затем в этом месте провод гамма согласования немного расплющивается, просверливается и соединяется винтом с полотном антенны , как это показано на рис. 21б. Возможно также использовать пайку.

Рисунок 21. Настройка гамма — согласования медной антенны

Если для антенны использован алюминиевый провод из силового электрического кабеля в пластиковой изоляции, то целесообразно эту изоляцию оставить для предотвращения коррозии алюминиевого провода кислотными дождями, которые неизбежны в городских условиях. В этом случае гамма согласование антенны подстраивается с помощью переменного конденсатора , как это показано на рис. 22. Этот переменный конденсатор необходимо тщательно защитить от влаги. Если не удается достичь КСВ в кабеле меньше 1,5, то длину гамма согласования необходимо уменьшить и повторить настройку еще раз.

Рисунок 22. Настройка гамма – согласования алюминиево-медной антенны

При наличии достаточного места и материалов можно установить неразрывную вертикальную волновую УКВ антенну. Волновая антенна работает эффективнее полуволновой антенны, показанной на рис. 20. Волновая антенна обеспечивает более прижатую к горизонту диаграмму направленности чем полуволновая антенна. Согласовать волновую антенну можно с помощью способов, показанных на рис. 21 и 22. Конструкция волновой антенны показана на рис. 23.

Рисунок 23. Неразрывная вертикальная волновая УКВ антенна

При выполнении этих антенн желательно чтобы коаксиальный кабель питания был перпендикулярен антенне хотя бы 2 метра. Использование симметрирующего устройства совместно с неразрывной антенной увеличит эффективность ее работы. При использовании симметрирующего устройства необходимо использовать симметричное гамма согласование. Подключение симметрирующего устройства показано на рис. 24.

Рисунок 24. Подключение симметрирующего устройства к неразрывной антенне

В качестве симметрирующего устройства антенны также можно использовать и любое другое известное симметрирующее устройство. При размещении антенны около проводящих предметов возможно придется несколько уменьшить длину антенны из-за влияния на нее этих предметов.

Круглая УКВ антенна

Если размещение в пространстве вертикальных антенн, показанных на рис. 20 и рис. 23 в их традиционном вертикальном положении затруднено, то можно их разместить, свернув полотно антенны в круг. Положение полуволновой антенны показанной на рис. 20 в «круглом» варианте показано на рис. 25, а волновой антенны показанной на рис. 23 на рис. 26. В таком положении антенна обеспечивает комбинированную поляризацию вертикальную и горизонтальную, что благоприятно для проведения связей с передвижными и носимыми радиостанциями. Хотя, теоретически уровень вертикальной поляризации будет выше при боковом питании круглых УКВ антенн, но на практике это различие не сильно заметно, а боковое питание антенны усложняет ее установку. Боковое питание круглой антенны показано на рис. 27.

Рисунок 25. Неразрывная круглая вертикальная полуволновая УКВ антенна Рисунок 26. Неразрывная круглая вертикальная волновая УКВ антенна Рисунок 27. Боковое питание круглых УКВ антенн

Круглая УКВ антенна может быть размещена внутри помещения, например, между рамами окна, или вне помещения, на балконе или на крыше. При размещении круглой антенны в горизонтальной плоскости получим круговую диаграмму направленности в горизонтальной плоскости и работу антенны с горизонтальной поляризацией. Это может быть необходимо в некоторых случаях при проведении радиолюбительских связей.

Пассивный «усилитель» переносной станции

При испытании переносных радиостанций или работе с ними порой не хватает еще «чуть-чуть» мощности для надежной связи. Мной был выполнен пассивный «усилитель» для переносных УКВ станций. Пассивный «усилитель» может добавить до 2-3 дБ к сигналу радиостанции в эфире. Этого часто достаточно чтобы надежно открыть шумоподавитель станции корреспондента и обеспечить уверенную работу. Конструкция пассивного «усилителя» показана на рис. 28.

Рисунок 28. Пассивный «усилитель»

Пассивный «усилитель» представляет собой луженую жестяную банку из-под кофе достаточно больших размеров (чем больше, тем лучше). В дно банки вставлен разъем, аналогичный антенному разъему радиостанции, а в крышку банки запаян разъем для соединения с антенным гнездом. К банке припаяны 4 противовеса длиной 48 см. При работе с радиостанцией этот «усилитель» включается между штатной антенной и радиостанцией. За счет более эффективной «земли» и происходит увеличение в месте приема силы излучаемого сигнала. Совместно с этим «усилителем» можно использовать и другие антенны, например, L/4 штырь из медной проволоки, просто вставленный в антенное гнездо.

Широкополосная обзорная антенна

Многие импортные переносные радиостанции обеспечивают работу на прием не только в любительском диапазоне 145 МГц, но и в обзорных диапазонах 130-150 МГц или 140-160 МГц. В этом случае для успешного приема в обзорных диапазонах, на которых витая антенна, настроенная на 145 МГц, работает неэффективно можно использовать широкополосную УКВ антенну. Схема антенны приведена на рис. 29 а размеры для разных диапазонов работы даны в табл. 1.

Рисунок 29. Широкополосный УКВ вибратор
Диапазон, МГц 130-150 140-160
Размер А, см 26 24
Размер Б, см 54 47
Таблица 1. Размеры широкополосной УКВ антенны

Для работы с антенной можно использовать коаксиальный кабель волновым сопротивлением 50 Ом. Полотно антенны может быть выполнено из фольги, и наклеено на окно. Можно выполнить полотно антенны из алюминиевого листа, или печатным способом на куске фольгированного стеклотекстолита подходящих размеров. Эта антенна может работать на прием и на передачу в указанных диапазонах частот с высокой эффективностью.

Зигзагообразная антенна

В некоторых служебные УКВ радиостанциях дальней связи используются антенные решетки состоящие из зигзагообразных антенн. Радиолюбители тоже могут попробовать использовать элементы такой антенной системы для своей работы. Вид элементарной зигзагообразной антенны, входящей в конструкцию сложной УКВ антенны показан на рис. 30.

Рисунок 30. Элементарная зигзагообразная антенна

Зигзагообразная элементарная антенна состоит из полуволновой дипольной антенны, которая питает напряжением полуволновые вибраторы. В реальных антеннах используется до пяти таких полуволновых вибратора. Такая антенна имеет узкую прижатую к горизонту диаграмму направленности. Вид поляризации излучаемый антенной комбинированный – вертикальный и горизонтальный. Для работы антенны желательно использовать симметрирующее устройство.

В антеннах используемых в служебных станциях связи за элементарными зигзагообразными антеннами обычно помещают рефлектор, выполненный из металлической сетки. Рефлектор обеспечивает одностороннюю направленность антенны. В зависимости от числа вибраторов, включенных в антенну и количества включенных вместе зигзагообразных антенн можно получить необходимый коэффициент усиления антенны.

Радиолюбители практически не используют такие антенны, хотя их несложно выполнить для любительских УКВ диапазонов 145 и 430 МГц. Для изготовления полотна антенны можно использовать алюминиевый провод диаметром 4-12 мм от силового электрического кабеля. В отечественной литературе описание подобной антенны, для полотна которой был использован жесткий коаксиальный кабель, было приведено в литературе [4].

Антенна Харченко в диапазоне 145 МГц

Антенна Харченко широко используется в России для приема телевидения и в служебной радиосвязи. Но радиолюбители ее используют для работы на диапазоне 145 МГц. Эта антенна является одной из немногих, которая работает весьма эффективно, и практически не требует настройки. Схема антенны Харченко показана на рис. 31.

Рисунок 31. Антенна Харченко

Для работы антенны можно использовать как 50, так и 75-Омный коаксиальный кабель. Антенна широкополосная, работает в полосе частот не менее 10 МГц на диапазоне 145 МГц. Для создания односторонней диаграммы направленности используют сзади антенны металлическую сетку, расположенную на расстоянии (0,17-0,22)L.

Антенна Харченко обеспечивает ширину лепестка диаграммы направленности в вертикальной и горизонтальной плоскости близкую к 60 градусов. Для еще большего сужения диаграммы направленности используют пассивные элементы в виде вибраторов длиной 0,45L, расположенных на расстоянии 0,2L от диагонали квадрата рамок. Для создания узкой диаграммы направленности и увеличения коэффициента усиления антенной системы используют несколько объединенных антенн.

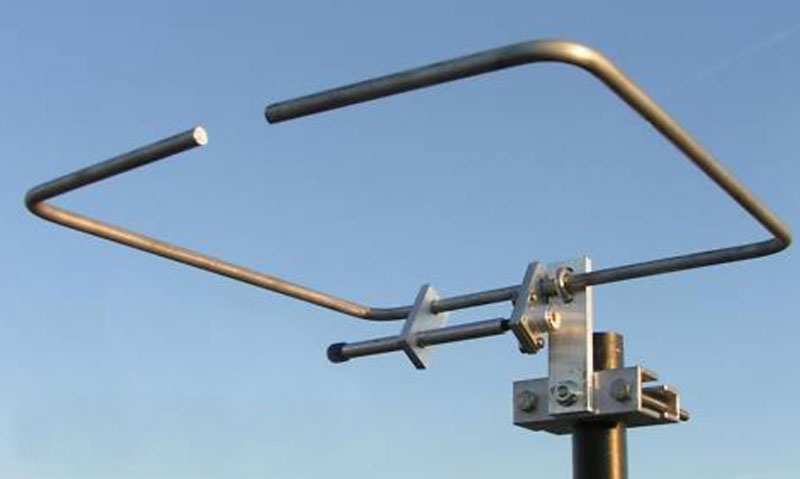

Рамочные направленные антенны диапазона 145 МГц

Одними из наиболее популярных направленных антенн для работы в диапазоне 145 МГц являются рамочные антенны. Наиболее распространены на диапазоне 145 МГц двухэлементные рамочные антенны. В этом случае получается оптимальное соотношение «затраты/качество». Схема двухэлементной рамочной антенны а также размеры периметра рефлектора и активного элемента показаны на рис. 32.

Рисунок 32. Рамочная УКВ антенна

Элементы антенны могут быть выполнены не только в виде квадрата но и в виде круга, дельты. Для увеличения излучения вертикальной составляющей антенна может быть запитана сбоку. Входное сопротивление двухэлементной антенны близко к 60 Ом, и для работы с ней подходит как 50-Омный, так и 75-Омный коаксиальный кабель. Коэффициент усиления двухэлементной рамочной УКВ антенны составляет не менее 5 дБ (над диполем) и отношение излучения в прямом и обратном направлении может достигать 20 дБ. При работе с этой антенной полезно использовать симметрирующее устройство.

Рамочная антенна с круговой поляризацией

Интересная конструкция рамочной антенны с круговой поляризацией была предложена в литературе [5]. Антенны, имеющую круговую поляризацию используют для связи через ИСЗ. Двойное питание рамочной антенны со сдвигом фаз 90 градусов позволяет синтезировать радиоволну, имеющую круговую поляризацию. Схема питания рамочной антенны показана на рис. 33. При конструировании антенны необходимо учитывать, что длина L может быть любой разумной, а длина L/4 должна соответствовать длине волны в кабеле.

Рисунок 33. Рамочная антенна с круговой поляризацией

Для увеличения коэффициента усиления эту антенну можно использовать совместно с рамочными рефлектором и директором. Рамку необходимо питать только через симметрирующее устройство. Простейшее симметрирующее устройство показано на рис. 34.

Рисунок 34. Простейшее симметрирующее устройство
Промышленные антенны диапазона 145 МГц

В настоящее время в продаже можно найти большой выбор фирменных антенн для диапазона 145 МГц. При наличии денег, конечно, можно покупать любую из этих антенн. Следует учесть, что желательно приобретать цельные антенны, уже настроенные на диапазон 145 МГц. Антенна должна иметь защитное покрытие предохраняющее ее от коррозии кислотными дождями, которые могут выпадать в современном городе. Телескопические антенны в условиях эксплуатации города ненадежны и со временем могут выйти из строя.

При сборке антенн необходимо строго соблюдать все указания в инструкции по сборке, и не жалеть силиконовую смазку для гидроизоляции разъемов, телескопических соединений и винтовых соединений в согласующих устройствах.

Литература
  1. И. Григоров (RK3ZK). Согласующие устройства диапазона 144 МГц//Радиолюбитель. КВ и УКВ.-1997.-№ 12.-С.29.
  2. Barry Bootle. (W9YCW) Hairpin Match for the Collinear – Coaxial Arrau//QST.-1984.-October.-P.39.
  3. Doug DeMaw (W1FB) Build Your Own 5/8-Wave Antenna for 146 MHz//QST.-1979.-June.-P.15-16.
  4. С. Бунин. Антенна для связи через ИСЗ // Радио.- 1985.- № 12.-С. 20.
  5. D.S.Robertson ,VK5RN The “Quadraquad” – Circular Polarization the Easy Way //QST.-April.-1984.-pages16-18.

Статья была опубликована: Радиоконструктор, №12, 2001, Радиоконструктор №1, №2, 2002.


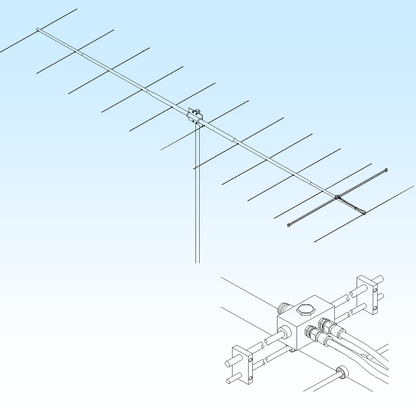

УКВ антенны

144 мГц

1. Антенна длиной 3.15 м — 4600 р

2. Антенна длиной 3.9 м — 5200 р.

3. Суперантенна длиной 4.35 м — 5700 р.

4. Модифицированная модель «Сибирский вариант» 11 элементов длиной 5.8 м — 6100р

5. Суперантенна длиной 7 м — 6750 р

6. Суперантенна длиной 8 м — 6900 р



Скачать фото узлов УКВ антенн .

Дипольная антенна для диапазона 144 — 146 МГц может устанавливаться как в горизонтальной так и вертикальной плоскостях (для работы с вертикальной поляризацией и с диаграммой направленности близкой к круговой).

Длина антенны 1 м.

КСВ антенны в рабочем диапазоне менее 1.5

Максимальная мощность — 500 Вт

Разъём SO239

Антенна комплектуется диэлектрическим выносом длиной 30 см для возможности крепления к металлической мачте .

Плечи антенны изготовлены из квадратного профиля 20 х 20 мм что обеспечивает её высокую широкополосность .

Многолетняя эксплуатация показала высокую эффективность и отличную надёжность антенны.

Стоимость антенны 1500 р.

НОВИНКА

Коаксиальный переход 50 — 75 Ом для диапазонов 144 и 432 мГц.

Цена 1500 р.

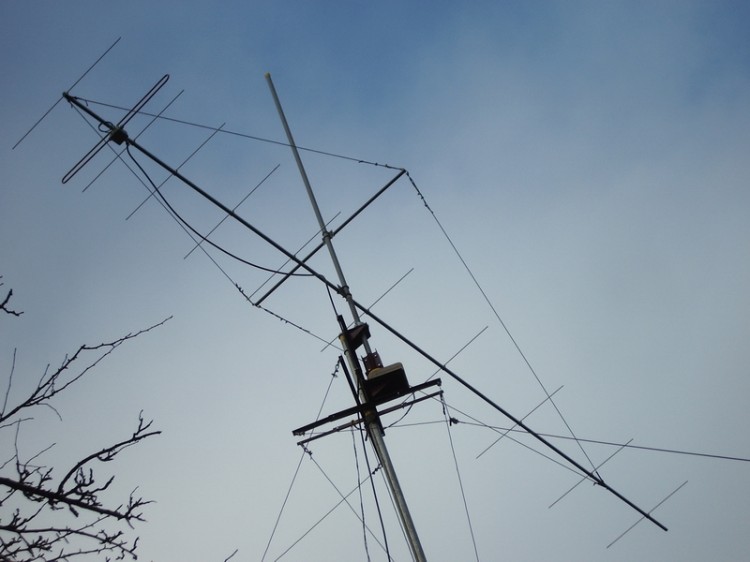

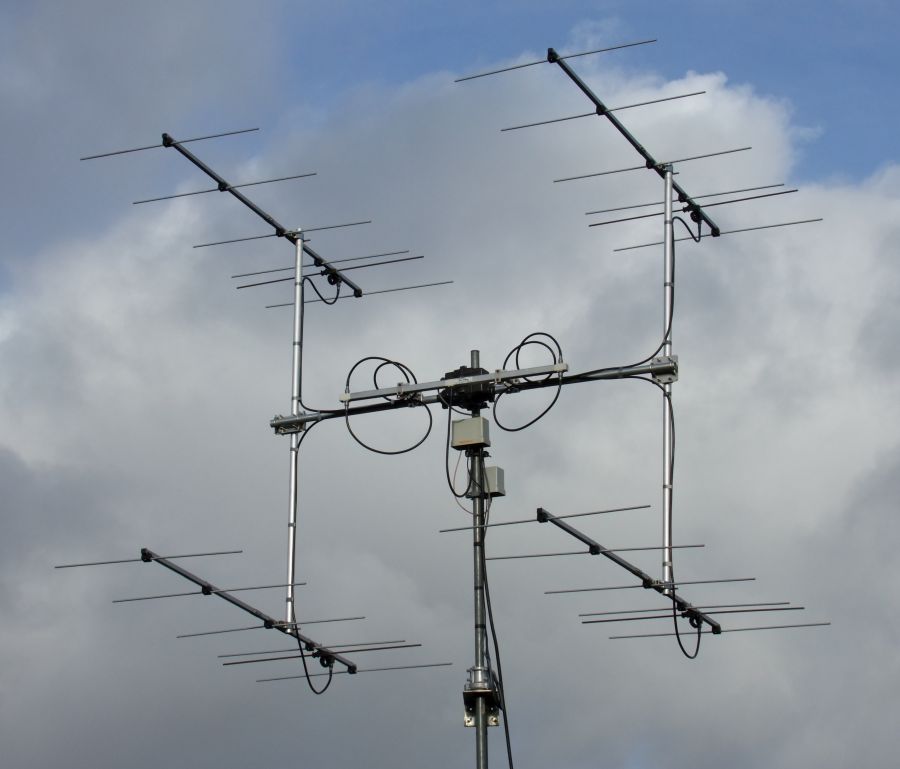

Вариант удачного взаимного расположения стеков антенн на  144 мГц и 432 мГц. Узкая диаграмма  в горизнтальной плоскости на 144 мГц полезна для сужения сектора источников помех.

Антенны в FD 2011.







Радиолюбительские антенны на 144 мгц

Антенны АНТЕННА НА 144 МГЦ
Развитие локальных ЧМ сетей в диапазоне 144 МГц и все большее распространение ретрансляторов привело к повышенному интересу радиолюбителей к всенаправленным антеннам с вертикальной поляризацией. Помимо классического четвертьволнового штыря (GP) очень часто применяется антенна с длиной излучателя 5/8 L. У такой антенны диаграмма направленности в вертикальной плоскости прижата к земле, что способствует приросту дальности связи. Более того, по сравнению с GP антенна 5/8L имеет усиление 3 дБ.
В корейском журнале KARL Monthly (1996, April, p. 55-56) было опубликовано краткое описание УКВ антенны, которая представляет собой синфазный излучатель, составленный из двух антенн 5/8L.
Из общих соображений можно утверждать, что такая антенна при совершенно приемлемых размерах (полная высота с мачтой приблизительно 3 м) имеет ещё большее усиление чем одинарная 5/8L по сравнению с GP. Описанная версия антенны используется ВМФ Соедененные(ых) Штаты(ах) Америки (USN STAR GP ANTENNA VHF) и имеет полосу рабочих частот 120…158 МГц при КСВ не более 1,3.

Схематически антенна показана на рис.
1. Верхний вертикальный излучатель питается через фазосдвигающую линию. Под углом 45″ к нижнему вертикальному излучателю подключены два дополнительных излучателя, которые расширяют рабочую полосу частот. Два противовеса также расположены под углом 45° к вертикальным излучателям и имеют длину примерно 5/8L. Элемент согласования антенны с 50-омным фидером — контур L1C1.
Конструктивное исполнение антенны показано на рис.
2. Верхний и нижний излучатели соединены диэлектрической вставкой, на которую наматывают фазосдвигающую линию. Фазосдвигающая линия выполнена из медного провода в изоляции. Диаметр провода в статье не указан, но из общих соображений он должен быть как можно большим (лишь бы линия поместилась на каркас). Треугольная форма позволяет ее намотать на диэлектрический каркас виток к витку. Между нижним концом нижнего излучателя и металлической мачтой длиной 1 м также имеется диэлектрическая вставка (противовесы с мачтой электрически не соединены).


ЧТОБЫ УВЕЛИЧИТЬ (УМЕНЬШИТЬ) СХЕМУ, НАЖМИТЕ НА КАРТИНКУ

Противовесы и диэлектрическая вставка зажаты между трехлепестковыми деталями (см. рис. 2). Дополнительные нижние излучатели и противовесы составные. К трехлепестковыми деталям прикреплены отрезки труб с зажимами, в которые входят излучатели и противовесы, которые изготовлены из труб меньшего диаметра. Это дает вероятность изменять их длину в процессе настройки антенны. Катушка бескаркасная. Она выполнена из медного голого провода диаметром 1,5 мм и имеет два витка с внутренним диаметром 16 мм. Емкость конденсатора С1 5…10 пф.
Поскольку антенна заводского изготовления, то вертикальные излучатели имеют переменный диаметр. У нижней трубы он, в частности, изменяется от 19 до 16 мм (см. рис. 2). В любительской конструкции можно, конечно, использовать обычную трубу с постоянным диаметром.

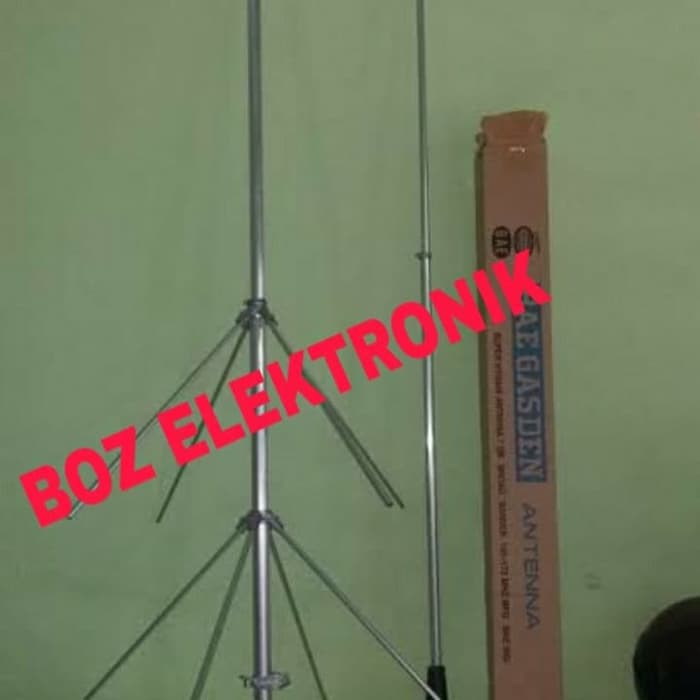

Китайскую коллинеарную УКВ-антенну стационарной установки. Судя по отзывам, антенна неплохая.

Вскрытие показало что при желании такую конструкцию можно изготовить самостоятельно.


Сперва рассмотрим заявленные характеристики

Комплект поставки включает в себя антенну, противовесы, металлическую трубку и кронштейны для установки на мачту

Инструкция по установке

Фото в сборе

Теперь самое интересное. Отвинчиваю болтик-звёздочку и достаю элементы антенны из пластиковой трубы. Фото кликабельно

Фазосдвигающая катушка

Согласующий контур в основании антенны. Хотелось верить что катушка намотана на фторопласте, но все таки это полиэтилен. Защита от статики обеспечивается тем, что элементы антенны заземлены по постоянному току. Центральная жила кабеля подключается через конденсатор

Антенна приехала с отпаянным от катушки выводом конденсатора. Пришлось подпаять

Самый сложный в изготовлении элемент

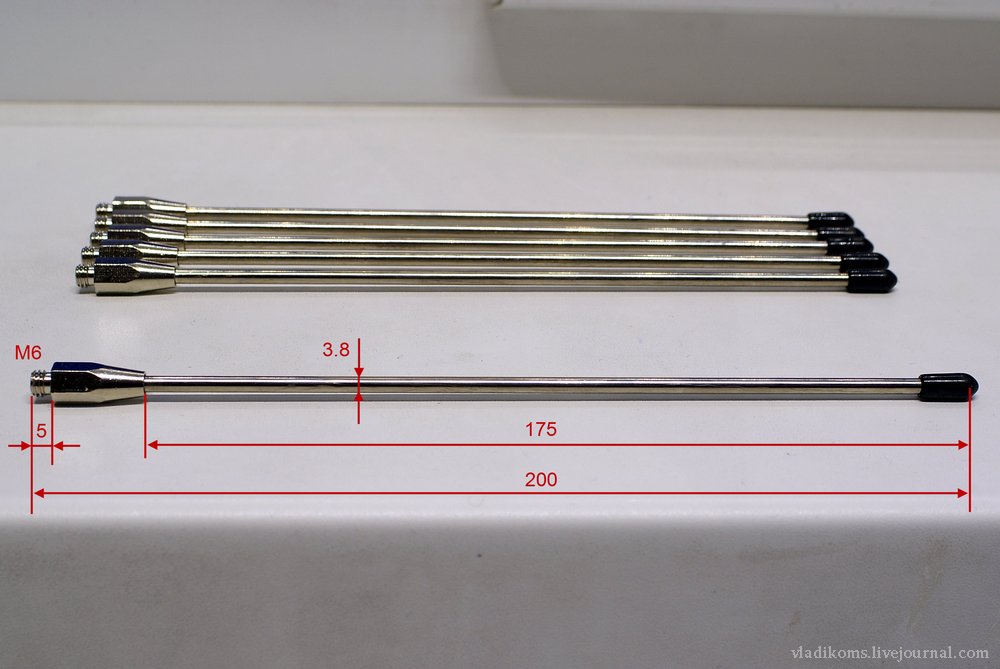

Противовесы в количестве 6 штук

Как показал замер КСВ, антенна отлично настроена. Значение КСВ на границах 2м и 70 см диапазонов не превышает 1.2, в центре — 1.

Последующая проверка сканирующим приемником в указанном диапазоне частот (145 МГц) вблизи передатчика результата не дала. Предшествующая работа в течение двух лет на том же месте и с той же аппаратурой нареканий не вызывала, а разница была лишь одна — другая антенна: до инцидента — «двойной квадрат», затем — описываемая ЭА. Излученная энергия двухваттного передатчика оказалась настолько сконцентрированной в направлении главного лепестка диаграммы направленности антенны, что сравнялась по уровню с сигналом в основном (не зеркаль- . ном) канале «коммерческого» приемника, где прием сигнала передатчика двухметрового ди-апазона стал возможен точно так, как если бы передача велась на частоте на 2Fпч выше.

Прошу радиолюбителей обратить самое серьезное внимание на эту проблему: хотя она, действительно, и «не ваша», устранять ее придется вам. так как коммерсантам (и иже с ними) до этого дела нет: они «заплатили деньги» и раскошелиться на дополнительный фильтр верхних частот или полосовой фильтр вы их не сможете заставить.

Проведя некоторые измерения, автор (от греха подальше) решил перенести эксперименты с ЭА в полевые условия — на дачу. Поскольку антенна весит немного и очень легко свертывается и развертывается, проблем с транспортировкой не возникает. Несколько слов о том, почему именно «квадрат» выбран в качестве переносной антенны. Во-первых, он вдвое короче, например, дипольной антенны (в плане длины элементов). Во-вторых (и это — главное), «квадрат» может эксплуатироваться при очень небольших высотах подвески и малочувствителен к окружающим предметам (влияние руки, поднесенной к антенне сбоку, сказывается только на расстоянии, меньшем 150…200 мм). В-третьих, такая антенна до известной степени подавляет местные шумовые и импульсные помехи. В четвертых (в авторском варианте), имеет замкнутый по постоянному току активный элемент.

Базой для постройки ЭА явился питаемый 75-омным кабелем «двойной квадрат» [ 1 ] с расстоянием между вибраторами 0,2 (см. рис. 1), элементы которого (1 — активный вибратор, 3 — рефлектор) были просто-подвешены на оконной форточке 2 внутри комнаты.

Подобную «форточку»-траверсу можно закрепить с помощью шарниров на стене дома или углу балкона. Поворот такой антенны в зависимости от расположения рефлектора возможен в пределах 120…150°. Для крепления в выбранном направлении можно применить крючки и петли. Такая конструкция, конечно, с учетом конкретных местных условий, может быть удобна как для проведения связей, так и для приема телевидения.

С чего начиналась описываемая ЭА? В помещении (комната на втором этаже деревянного дома) был изготовлен «стенд» для экспериментальной работы с УКВ антеннами: под потолком натянуты два отрезка толстой рыболовной лесы на расстоянии 250…300 мм один от другого. К ним с помощью колечек из той же лесы или обмоточного провода подвешивались элементы (рис. 2): сначала два, затем — три и так далее до 13 (столько вместила комната). Длины элементов активного вибратора (АВ) и рефлектора (Р) рассчитывались по формулам из [ 1 ], после чего проверялись с помощью прибора измерителя частотных характеристик (ИЧХ) XI -48. Директоры (Д1 -Д11) выполнены с уменьшением у каждого последующего (в расчете на одну сторону) на 5 мм. Материал для изготовления элементов — алюминиевый провод в поливинилхлоридной изоляции от трехфазного кабеля АПВ (еще лучше — омедненный алюминиевый провод


Рис. 3

в такой же изоляции, который можно паять). Изоляция с провода не снималась(элементы с изоляцией белого, черного и красного цветов удобно чередовать — легче не путать их при настроечных операциях: через два элемента разница в размерах становится более заметной). Длины сторон рамок и расстояния между ними указаны на рис. 2 (в скобках приведены значения их периметров).

Входное сопротивление антенны — около 45 Ом. Для питания автор применил отрезок коаксиального кабеля РК-50 диаметром 4 мм и длиной примерно 1 м (рис. 3). В месте подключения к вибратору 1 установлено кольцо 2 диаметром 20 мм из феррита 20ВЧ, на котором сделан один виток кабелем 3. Можно применить и гамма-согласование (рис. 4), которое позволит согласовать антенну более точно и, на выбор, как с 50-, так и с 75-омным кабелем. Можно также для согласования подвигать первый директор относительно активного вибратора, а затем подтянуть остальные директоры.

Следует отметить, что антенны с большим числом элементов должны иметь жесткую конструкцию — расстояния между элементами в процессе эксплуатации не должны изменяться. Как показали эксперименты в полевых условиях, двух отрезков лесы недостаточно: малейшее дуновение ветерка — и антенна начинала «играть» — элементы раскачивались подобно белью на веревке. Наилучший вариант — жесткая траверса, но для походных условий это нежелательно, поэтому предлагаю конструкцию, схематично показанную на рис. 5: добавить еще два отрезка 1 рыболовной лесы или струны для теннисных ракеток, т. е. довести их число до четырех. Отрезки следует растянуть по углам внутри рамок 2 и закрепить последние (после окончательной настройки), например, с помощью той же лесы (3), на требуемом расстоянии одна от другой в соответствии с рис. 2. Длину отрезков лесы необходимо выбрать с таким расчетом, чтобы с каждого края антенны осталось по 3…4 м для привязывания к опорам, например, к деревьям.

Для увеличения надежности можно по краям конструкции поместить рамки 2 (рис. 6), изготовленные из деревянных реек, прикрепить к ним по углам концы отрезков лесы 5, а уж за рамки растягивать антенну с помощью, например, капроновых бечевок 3 (здесь 1 — опоры, 4 — элементы антенны). Если на одной или на обеих рамках сделать желоб из деревянных брусков 4 (рис. 7), то вибраторы антенны 3 и растяжки 2 можно будет укладывать в них как в футляр в свернутом состоянии и в таком виде хранить антенну и транспортировать на любое расстояние. Для крепления рамки-крышки 1 к рамке 4 можно использовать крючки или колечки изо-ленты. Питающий кабель при этом может быть уложен вместе с антенной по периметру рамок или отключен (при наличии разъемного соединителя).

Элементы антенны следует изготавливать из хорошо отрихтованного провода. Проще всего это сделать путем его вытягивания, закрепив один из концов в тисках и зажав другой в плоскогубцах. Отрезая заготовки, необходимо предусмотреть припуск на соединение (скрутку или сварку) концов провода, для чего их следует освободить от изоляции. Небольшой «хвостик» из скрученных проводов на работу антенны не влияет, важно лишь, чтобы были соблюдены расчетные периметры рамок. Места соединений элементов лучше расположить с одной стороны, например, снизу. В плоскости рамок не должно быть пе рекосов. Устанавливать их относительно одна другой следует строго параллельно и «концен трически» (при взгляде со стороны рефлекто ра). Ориентировать антенну для уточнения на правления на корреспондента можно так, как показано на рис. 8, т. е. удерживая ее за

деревянную рамку 5 (или оттяжку 6) за рефлектором — в этом случае влияние на нее со стороны оператора минимальное. Растяжку 2, закрепленную на деревянной рамке 3 со стороны директоров 4 желательно привязать к опорам 1. Найдя правильное направление на корреспондента, рамку лучше перевязать за углы — антенна будет меньше крутиться при ветре. Эксперимент с ЭА (при вертикальной поляризации) проводился в непосредственной близости от земли, в осушенной болотистой местности, в низине. Верхние части элементов антенны находились на высоте 1,8 м. ЭА была растянута между стенкой сарая и небольшой доской, врытой в землю в качестве опоры и усиленной со стороны антенны косынкой. Расстояние до корреспондентов достигало 22…24 км. В «створе» ЭА находилась дорога, проходящая по насыпи и делящая «створ» пополам, до дороги примерно 200 м, а за ней — лес 350…500 м (ситуация, схематически изображенная на рис. 9).

При тщательном изготовлении и жесткой конструкции ЭА»пятно», очерчиваемое главным лепестком диаграммы направленности (по уровню 0,7) — 25…30°. При нечеткой установке элементов «пятно» размывается, а усиление падает. Если нет возможности обеспечить механическую стабильность многоэлементной антенны (на четырех отрезках лесы ЭА достаточно жестка) и достаточную точность ее изготовления, лучше ограничиться четырьмя-пятью элементами, а для их изготовления взять провод большего диаметра. В этом случае антенну придется поднимать выше во избежание отражения от земли вблизи антенны из-за расширения главного лепестка диаграммы направленности. Однако крепить элементы все равно придется достаточно жестко.

При работе в лесу (особенно при вертикальной поляризации) следует выбирать разреженные или открытые в сторону корреспондента места (еще лучше — возвышенные), подвешивая антенну между деревьями или опорами с таким расчетом, чтобы избежать присутствия деревьев в «створе» антенны вблизи от нее. Итак, описываемая ЭА может складываться и раскладываться подобно мехам гармоники. Это удобно при свертывании, переноске и последующем быстром развертывании, но годится лишь для сравнительно медленного поворачивания. Впрочем, если все подготовить заранее (крючки для крепления, например), то антенну можно повернуть вдвоем за десяток секунд, что позволяет использовать ее в соревнованиях «Полевой день» на выезде. 13-элементная ЭА рассчитывалась для


Рис.7

работы на частоте 145,5 МГц. При небольшой корректировке и даже без нее антенну можно использовать во всем двухметровом любительском диапазоне. Усиление ЭА — не менее 15…16 dBd. Ширина основного лепестка диаграммы направленности как в вертикальной, так и горизонтальной плоскости — не более 30° (по уровню 0,7). Входное сопротивление — около 45 Ом, КСВ на частоте 145,5 МГц при использовании коаксиального кабеля РК-50 и согласующего устройства, показанного на рис. 3, — 1,8.

Использованные автором методы оценки качества антенны — любительские, приблизительные. При экспериментах применялась зарубежная аппаратура: IC-706, FT-11, FT-270. На расстоянии 24…25 км при низко подвешенной ЭА и мощности 0,3 Вт корреспонденты давали максимальные оценки 3—4 балла по шкалам имеющихся S-метров. Для сравнения: в их аппаратуре «открывается» и «держит» шумоподавитель и разборчивость сигнала равна 100 % при уровнях сигнала, когда S-метр вообще ничего не показывает. А ведь известно, при слуховом контроле 1 балл — прием невозможен, так что уровень сигнала в городе оказался значительным даже при такой малой мощности. При увеличении же ее до 4 Вт максимальные оценки были 59, 59+10 и даже 59+20 дБ! Правда, последние «децибелы» порой «подмаргивали». Эксперимент проводился в ЧМ режиме. Для приема в городе использовались вертикальный диполь, четырехэлементная коллинеарная антенна и вертикальный пятиэлементный «волновой канал» расположенные на крышах домов, причем в дальнем (от ЭА) конце города и «волновой канал» стоял «чуть боком».

Замечено влияние влажной земной поверхности и растительности на прохождение сигнала у земли. Стоило пройти дождю и выглянуть солнцу, как сила сигналов падала на 2 балла. Оценено соотношение уровней сигналов между штатной для F-11 «резинкой» и ЭА: только «изменение спектра шумов — прием невозможен» — к 59 с децибелами, что явно говорит в пользу ЭА.

Антенна «волновой канал» на такой небольшой высоте была бы безнадежно расстроена. Большие линейные размеры элементов такой антенны требуют большей тщательности в эксплуатации и большей высоты подвеса, что не всегда возможно. Хотя при ходьбе, наверное,переносить»Yagi» в свернутом состоянии удобнее, например.

Экспериментировать с УКВ антеннами, как говорилось выше, можно на «стенде» из двух натянутых отрезков лесы. Элементы ди-польных антенн, например, просто кладут сверху и перемещают друг относительно друга при настройке. От случайного смещения их можно закрепить какими-либо зажимами, например, пластмассовыми бельевыми прищепками с пропилами. В качестве образцового можно использовать сигнал «маячка» [З], установленного в «створе» антенны в центре основного лепестка диаграммы направленности на расстоянии не менее 10 длин траверсы (расстояние от рефлектора до последнего директора). Кабель от активного вибратора подключают к входу приемника, настройку ведут по максимуму сигнала «маячка». Таким же образом можно «отработать» направленную антенну для приема сигналов телевидения за зоной уверенного приема. Кабель от антенны в этом случае подключают к телевизору, а настройку ведут, добиваясь

максимальной контрастности и минимума шумов (муара) на экране, а лучше, контролируя напряжение АРУ. Последовательность настройки такая. Сначала натягивают лесы-траверсы в направлении на телецентр, подвешивают активный вибратор и подключают его к телевизору. Затем позади вибратора устанавливают рефлектор и перемещают его по траверсам до получения максимально возможного уровня сигнала (возможно, это будет всего лишь увеличение шумов в канале звукового сопровождения). Закрепив рефлектор в найденном положении, устанавливают первый директор и таким же образом добиваются дальнейшего увеличения сигнала, затем второй и т. д. до последнего директора.

Далее уточняют направление на телецентр, поворачивая траверсы со стороны рефлектора, после чего еще раз корректируют положение всех элементов антенны по максимуму принимаемого сигнала. Подобным образом автором была выполнена десятиэлементная антенна на шестой телевизионный канал для приема передач в горах Карачаево-Черкессии (принимался отраженный от горы сигнал). За неимением подходящего материала активный вибратор пришлось вырубить из листа дюралюминия (вибратор Пистолькор-са).

монтируют вилку коаксиального разъема для подсоединения к антенному гнезду радиостанции.

Поляризацию антенны легко сменить, развернув на 90° только активный вибратор (остальные элементы трогать не нужно). Некоторое неудобство в данной конструкции доставляет отсутствие компенсации веса кабеля при вертикальной поляризации. При небольшой его длине проблем не возникает — оператор сам держит кабель, при большой же. длине приходится поддерживать его дополнительной рогаткой, воткнутой в землю вблизи активного вибратора. Кабель желательно расположить перпендикулярно его стороне (при вертикальной поляризации он должен располагаться строго горизонтально). Автор надеется, что простота конструкции и изготовления описанной ЭА подвигнут радиолюбителей на собственные эксперименты с антенной техникой, ведь известно, что лучший усилитель РЧ — хорошая антенна. Такая антенна позволит чувствовать себя значительно увереннее в походе, на даче, одним словом, везде, где нужно обеспечить надежную связь малой мощностью на большие (по «меркам» УКВ и QRP) расстояния. Ведь малая мощность — малые габариты самой аппаратуры и, главное, источников ее питания. Вспомните результаты испытаний, приведенные выше: только изменение спектра шумов на штатную антенну радиостанции при выходной мощности 4 Вт и 3—4 балла по «загруб-ленному» S-метру при 0,3 Вт — разница существенная!

Антенна названа экспериментальной — радиолюбитель сам решит, как лучше ее изготовить из имеющихся материалов. В походном варианте (без деревянных рамок или футляра и кабеля) она весит меньше килограмма, удобна в переноске — одной рукой можно нести и антенну и сумку (внутри рамок-вибраторов), а концы лес-траверс нетрудно собрать в пучок и временно закрепить колечками ПХВ изоленты или КЛТ. Антенна допускает находиться рядом с ней (сбоку) на расстоянии до 150…200 мм, что, в свою очередь, позволяет использовать кабель небольшой длины. Не менее важно и то, что она нормально работает при малых высотах подвеса (хотя большая высота, если позволяют обстоятельства, нисколько не помешает). На практике верхний край вибраторов должен находиться на высоте не менее 1 м (лучше — 1,5…2м) от земли. Расстояния между вибраторами выбраны с учетом их легкого запоминания, что упрощает изготовление антенны по мере надобности (экспромтом), а также в случае необходимости корректировки положения вибраторов при их случайном смещении.

Следует учесть, что при использовании для изготовления рамок неровного (неотрих-тованного) провода возникает ошибка, выражающаяся в удлиннении периметра элементов. Применение более толстого провода ведет к увеличению собственной емкости рамок, что требует соответствующего уменьшения их периметра. Ориентировочно полосу пропускания F (в мегагерцах), которая растет с увеличением диаметра проводника рамки (в том числе и в виде ленты), можно вычислить, пользуясь формулой, приведеной в [I]. Например, для активного вибратора F — Рmax — Fmin — 304635/Рmin — 304635/Рmax, где Fmax и Fmin — верхняя и нижняя граничные частоты полосы пропускания, соответствующие минимальному и максимальному периметрам рамки (рис. 10).

Ленточный вибратор можно смоделировать из нескольких проводов, электрически соединив их друг с другом (рис. 10, б), чем давно и успешно пользуются при изготовлении зигзагообразных телевизионных антенн. Порой, изготавливая антенну по описанию, лучше несколько увеличить диаметр проводов элементов, и, таким образом, «остаться» в полосе пропускания, несколько потеряв в усилении антенны.

Пользуясь случаем, хочу выразить благодарность оказавшим автору (вольно или невольно) помощь в эксперименте: RA9LO, RA9LZ, RA9LE, UA9LFJ, RA9LT, UA9LAJ.UA9LP, UA9LDG, RA9LY. UA9LAC, UA9LR, RA9LAP, UA9LBG, а также радиолюбителям Свердловской области, устано вившим ретранслятор (канал IARU R1 145025 кГц — ТХ/145625 кГц — RX) и побудившим меня к этой затее. После долгих бдений во время экспериментов с ЭА мне все же удалось обнаружить нечеткие сигналы с S2 QSB ретранслятора. Но на передачу, естественно, двух ватт не хватило (QRB 300 км), чтобы открыть ретранслятор. Пришлось изготовить звуковой генератор синусоидальных колебаний на электромеханическом фильтре ЗЧ с частотой 1343 Гц и полосой пропускания 9 Гц (ШЫ2.067.064 по ТУ радиостанции «Кама-С»), чтобы при «открыва-нии» репитера свердловскими станциями на фоне голоса мог «пролезть» слабый телеграфный сигнал.

Но не тут-то было. Нужно время и отличное прохождение, которое бывает «только раз в году», например, как в ноябре 1996 г., когда со свердловчанами работали ЧМ напрямую, без ретрансляторов. Пока же, применяя ЧМ телеграфию и нажимая на голосовые связки, я смог докричаться только до наших «фирм». Они по достоинству оценили качество моей ЭА и позвонили на контрольный пункт Госсвяэьнадзора, так как уровень моего сигнала (в направлении на Екатеринбург, а при экспериментах — ив других направлениях) скомпенсировал подавление частот двухметрового любительского диапазона входной цепью их приемника (подавление зеркального канала). Эксперимент пришлось прекратить.

Несколько слов о других экспериментах с рамочными антеннами. Испытания двухэлементного «двойного квадрата» показали, что для связи внутри города он подходит в качестве «ненаправленной» антенны с вертикальной поляризацией при мощности передатчика 1…5 Вт. Будучи установленным повыше над крышей, он «достает до самой земли» в любом направлении как при приеме, так и при передаче (эксперименты автора с UA9LFJ). Приобретение антенной ненаправленных свойств объясняется переизлучениями, отражениями, например, от зданий, проводов, металлических столбов и других конструкций.

При использовании такой антенны на краю города вступает в силу ее диаграмма направленности, имеющая довольно широкий (примерно 60° по уровню 0,7) основной лепесток и усиление около 8 dBd (при расположении рефлектора на расстоянии 0,2 от вибратора и входном сопротивлении 75 Ом). Благодаря этому поворачивать антенну не нужно, достаточно направить ее на город.

При удалении от города последний занимает все меньший и меньший угол на горизонте, а уровень сигналов падает пропорционально квадрату расстояния, что соответствует более узкому основному лепестку диаграммы направленности (большему коэффициенту усиления) у антенн с повышенным числом элементов.

Испытывалась и семиэлементная ЭА, расположенная внутри деревянного сарая. Ширина ее главного лепестка оказалась равной примерно 40°, а усиление — около 12 dBd.

Как выяснилось, влияние на настройку активного элемента (в плане резонансной частоты и входного сопротивления) со стороны четвертого и последующих директоров можно не учитывать и число их выбирать по потребности. При этом не следует забывать, что при большом числе директоров хотя и можно сконцентрировать энергию до малого «пятна», но недолго и «промазать» в направлении на корреспондента как по азимуту, так и по углу места. В то же время многоэлементные антенны способны работать на меньшей высоте. Отмечено увеличение сигнала на один балл при поднятии ЭА от первоначальной высоты всего на 300 мм. При смене поляризации на горизонтальную (у корреспондента — вертикальная) сила сигнала падает на четыре балла. Более точного согласования фидера с антенной можно достичь перемещением ферритового кольца по кабелю.

Некоторое опускание средних элементов ЭА и подъем последних директоров (из-за провисания траверс из лесы), а также подвеска верхних сторон элементов на одном уровне (аконцентрично) создает дополнительные условия к небольшому поднятию основного лепестка диаграммы направленности. Это также способствует возможности низкой подвески над поверхностью земли без риска отражения и рассеяния сконцентрированной РЧ энергии вблизи антенны. Вместе с тем условия распространения этой энергии над самой поверхностью земли остаются в пределах раскрыва главного лепестка,

Литература

1. Ротхаммель К, Антенны. М.: Энергия, 1979. С. 267, 268.
2. Ротхаммель К. Антенны. М.: Энергия, 1979. С. 232,233.
3. Беседин В. УКВ Маячок. — KB журнал, 1998,N 2,с.46,47.
4. Беседин В. Адаптация радиостанций промышленного применения к любительским условиям. — Радиолюбитель. KB и УКВ., 1996, N 6, с. 26.

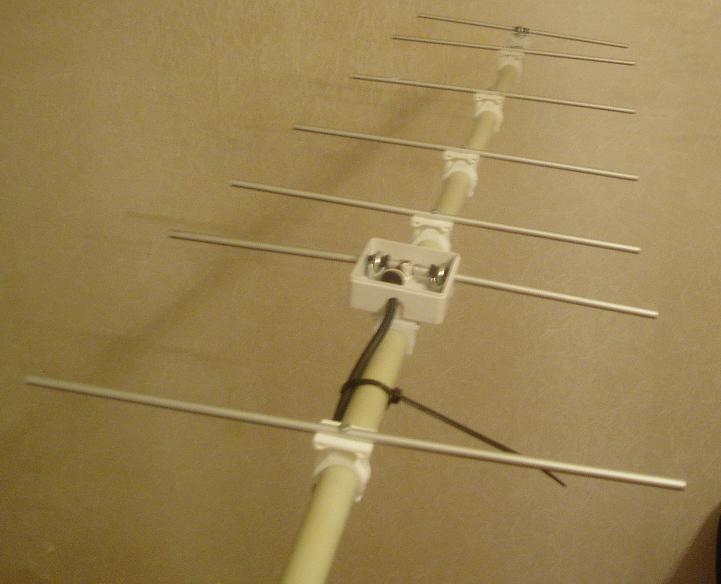

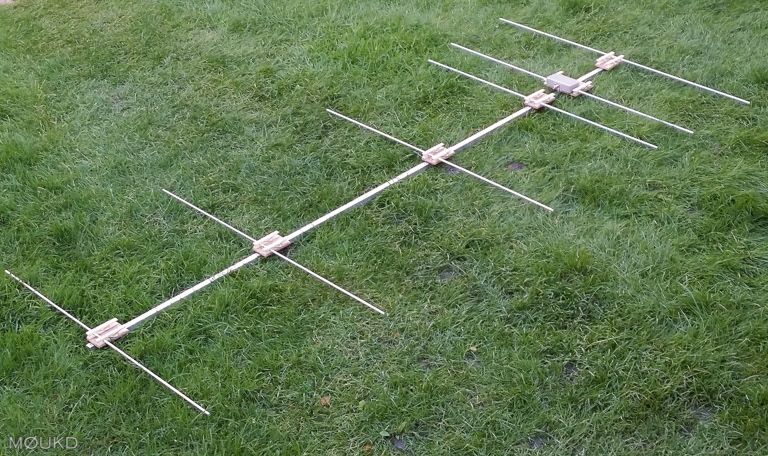

Компактная 6-элементная антенна Яги диапазона 144 МГц

Компактная 6-элементная антенна Яги диапазона 144 МГц

22 октября 2020 13:08

Большинство 6-элементных антенн на диапазон 144 МГц страдают одним недостатком — длина их траверсы больше 2 метров.
Но квадратный профиль и трубы в магазине имеют длину 2 метров ровно.
Рассчитал компактную (1.96м длиной) антенну на диапазон 144-146 МГц, длиной 1 метр 94 сантиметра, без необходимости отпиливания или наращивания траверсы.

Длина волны диапазона 144 МГц — 2,2 метров, на траверсе антенна уда-яги удается разместить лишь 5-элементов.
5-элементная антенна имеет усиление не выше 10 dbi и слабое подавление боковых лепестков диаграммы направленности.

С учётом заданных условий удалось рассчитать антенну 6 элементов с хорошими параметрами:

  • усиление в свободном пространстве — 10.92 dbi (8.77 dbd).
  • подавление сигнала с направления 180 градусов — 25 db
  • подавление сигнала сбоку 6 дБ.
  • диапазон согласования с кабелем 50 Ом — 144…148 МГц (при КСВ<1,5)
  • габариты 1,94 x 1.03 метра.

С помощью глубоких минимумов диаграммы направленности получится остроиться от помех.

Материал антенны — алюминиевые трубки диаметром 8 мм (продаются в строительных магазинах).
Антенну можно размещать как в вертикальной, так и в горизонтальной плоскости.

Диаграмма направленности при установке для вертикальной поляризации:

Диаграмма направленности при установке для горизонтальной поляризации:

Согласование с кабелем 50 Ом (КСВ) и широкополосность:

Размеры элементов:

Элемент Позиция, мм Длина, мм
Reflector 0 1026
Vibrator 309 1017
Director 1 402 951
Director 2 779 924
Director 3 1360 893
Director 4 1940 811

Бум-коррекция

Бум-корекция данной антенне не нужна. Так как при размещении элементов антенны на металлическом буме, при их укорочении существенной расстройки антенны не происходит: КСВ и усиление остаются такими же, как и на диэлектрическом буме.

Настройка

  • Смещение активного элемента к первому директору повышает активное сопротивление.
  • Смещение активного элемента к рефлектору снижает входное сопротивление.
  • Перемещение первого директора к активному элементу понижает частоту резонанса.
  • Перемещение первого директора к второму директору повышает частоту резонанса.
  • Перемещение последнего директора к дальнему концу траверсы повышает частоту резонанса.

Модель MMANA
144-6el-8mm-ra1ahq.maa.zip


Похожие публикации


Russian HamRadio — Эффективная антена на 144 МГц.

Антенна конструкции UA9GL хорошо зарекомендовала себя и соперничает даже с более сложными антеннами при проведении радиосвязей, как через троппо, аврору так и через ЕМЕ. Антенна имеет усиление порядка 17-18 dB по отношению к диполю и считается одной из самых хороших антенн.

Антенна легка в постройке практически не требует каких то дополнительных затрат и все хорошо ясно из рисунков. Материалы, что применяются здесь можно заменить на аналогичные с соблюдением естественно рекомендованных размеров. Кабель питания к данной антенне применен распостраненный на 75 ом. Все размеры антенны показаны на рис1. В верху даны размеры длин элементов антенны, а внизу расстояния между ними.

На рис2 приведены размеры активного вибратора основное требование к вибратору отношение диаметров верхнего к нижнему должно быть равно 3.

В нашем приведенном варианте верх = 6 мм, а низ = 2 мм. Концы проволоки должны быть вставлены во внутрь и хорошо там закреплены, пропаяны, опресованы для получения надежного контакта. Материал для изготовления может быть любой от дюраля до меди, латуни все зависит от возможностей на местах.

На рис3 показан узел крепления активного вибратора и крепление его на буме антенны и соединение его с антенным кабелем. Вибратор изолирован от антенного бума. Материал для изготовления изолятора может быть любой от фторопласта до текстолита.

На рис4 показан узел крепления всех пассивных вибраторов антенны и рефлектора. После надежного закрепления винтом М3 вибратора в теле изолятора, необходимо головку винта М3 спилить Материал для изготовления рефлектора и пассивных вибраторов антенны может любой, чем указан на рисунке, но диаметр при этом должен оставаться какой указан — 4 мм.

На рис 5 приведено правильное подключение 75омного кабеля с

U — коленом длина которого равна — 680 мм.

Если вы хотите работать через Луну и т.д., где потребуется иметь прижатый лепесток к горизонту то необходимо воспользоватся рис6. На рисунке приведены размеры при согласовании антенн расположенных в 2 этажа. Везде применен кабель 75 ом, за единственным исключением, чтобы согласовать питающий 75омный кабель и точку соединения верхнего и нижнего этажей необходим трансформатор роль которого и играет отрезок 50омного кабеля длиной равного 337 мм. Расстояние между антеннами должно быть равно от 3,6 до 4,0 метра.

Но если вы хотите создать более хорошую антенну то вам следует обратить внимание на рис7, где приведена схема соединения из таких антенн по схеме 2х2. В данном варианте весь питающий антенну кабель равен 75 омам.

Расстояние между соседними рядами равно 4,0 метра, а между этажами от 3,6 до 4,0 метра.

В любом варианте изготовление одинарная антенна или они будут соединены в группы необходимо обеспечить ветровую жесткость конструкции.

На рис8 приведен пример как обеспечить при одинарном варианте изготовления жесткость за счет растяжек из тросика разбитого орешковывми изоляторами в горизонтальной и вертикальной плоскостях.

Удачи вам изготовлении данной антенны и до встречи на 144МГц.

Г. Мельников UA9XQ.

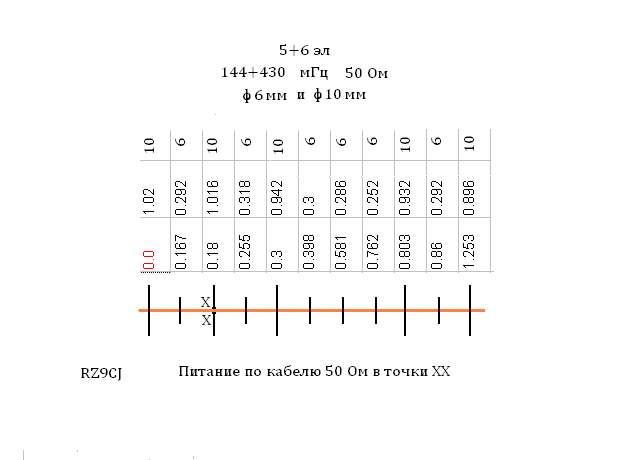

Двухдиапазонная антенна Яги (волновой канал) 144+430 МГц / dualband VHF+UHF Yagi с питанием по одному кабелю. Универсальная VHF/UHF Yagi 145+435МГц 5+7 элементов для работы через р/л спутники и репитеры. Производство R8CCY, Екатеринбург.

Двухдиапазонная антенна Яги AY-V5U7 (5×144 + 7×430) — хорошо подходит как для стационара, так и для выездов на природу. Небольшой вес и умеренные габариты антенны позволяют использовать её для работы со штатива.

Для работы с руки она тяжеловата. С руки лучше (легче) работать на V5U7-Q15

В походном положении элементы антенны помещаются внутрь бума*.

Бум — алюминиевая (не/анодированная) квадратная труба 2х2х134 см.

Рабочая длина антенны = 1м.  Крепление — за «хвост» с помощью узла крепления УКА.

Можно выбрать тип разъёма на антенне.

* У варианта c разъёмом SMA(m) в транспортном положении — кабель убирается внутрь бума вместе с элементами. При распаковке антенны следует сначала достать из бума все длинные элементы и только потом кабель!

Материал элементов:  сплав Амг6 (под своим весом НЕ деформируется!). На VHF Ø 4мм, на UHF Ø 3мм.

Элементы крепятся сквозь бум тугой посадкой, плотности которой хватает минимум на 200 сборок (при установке/снятии элементов в одну сторону: от шляпки изолятора).

Симметрирование вибратора: есть — конструктивный 1/4WL стакан.

Устраняет антенный эффект фидера, улучшает диаграмму излучения и КСВ антенны.

Полосовой Фильтр (ПФ): есть  — 1/4λ короткозамкнутый шлейф.

Антенна малошумная, так как ПФ  шунтирует вибратор на нерабочих диапазонах и по постоянному току, снижая внеполосные помехи и надёжно защищая трансивер от «статики» при грозовой погоде*.

*При стационарном монтаже, для полноценной грозозащиты следует заземлить бум.

Антенна стекируется х2 (+3дБ) и х4 (+6дБ). Vertical distance ~ 1,5м (между центрами бумов, когда антенны вертикально друг над другом.).

Допустимая скорость ветра 30 м/с. Срок службы: не менее 15 лет. Вес антенны: 760г. Транспортные габариты: 134 х 4 х 4 см.

Отправка почтой России одной антенны (включая упаковку и доставку до ПО) ~ 450р.

Ближайшие аналоги:

MFJ-1760 — http://mirradio.ru/product_info.php?products_id=1385

Diamond A1430S7 — http://mirradio.ru/product_info.php?cPath=34_92&products_id=999

Cushcraft A270-6S — http://www.cushcraftamateur.com/Product.php?productid=A270-6S

Comet CYA2375 — http://www.radioland.eu/index.php?route=product/product&path=80&product_id=402

! Практически по всем параметрам импортные аналоги уступают AY-V5U7. И если по электрическим параметрам параметры близки, то по удобству сборки, весу и компактности в транспортном положении — наша антенна вне конкуренции.

9 элементов 144-146 МГц. Антенна 9RS. Описание, отзывы

Антенна 9 элементов 144-146 МГц. Описание размерами характеристиками



9 элементов 144-146 МГц.

9-elements-144-146-mhz. 9 элементов 144-146 МГц. Антенна 9RS.Сейчас и здесь сделаем обзор 9 элементной антенны 9RS. Длина этой антенны 4 метра 40 см. Уже не скажешь, что короткая. Когда такая стояла у меня на мачте. Так один проходивший мимо, якобы радиолюбитель, сказал. О! У тебя 9FT. Я ничего не ответил. Видимо которые не имеют представления об антеннах.

Увидав и подсчитав элементы – говорят 9FT.Эта называется 9RS.Элементы диаметром 8 миллиметров.  Бум не рассматриваем здесь и сейчас. Но я делал из алюминиевого профиля 25 мм. Элементы пропускал сквозь бум, а активный над бумом. Отнесем к разряду средних по длине антенн. Можно с одной такой антенной связи не плохие проводить, но в составе стека из 2, а лучше конечно из 4 антенн будет намного лучше. Так что изучайте, творите и делайте себе антенны.



Размеры и расстояния антенны 9RS.



Название. Расстояние от рефлектора. Размер элемента.

Рефлектор               0                                 1037

Активный             275                                  983

Директор 1           445                                  949

Дир. 2.                   825                                  942

Дир. 3..                1415                                  919

Дир. 4…               2105                                 905

Дир. 5…                2875                                890

Дир.6                    3705                                877

Дир.7                     4405                               884



В результате видим следующее. На 145 000 – середина диапазона.

9 элементов 144-146 МГц.























КСВ =1.08

Усиление = 11.99дбд

F/B = 21,51 дБ.

диаграмма в горизонтальной плоскости = 36гр.

диаграмма в вертикальной плоскости   = 39гр.

G/Ta= -13,53дб.

UA9TC Рефлектор, 135 миллиметров загнутый во внутрь.

9 элементов 144-146 МГц



Модель антенны для Mmana





Собираем эту антенну, проверяем по анализатору. Поднимаем на мачту, какая есть, а если нет, то нужно делать, не скажу, что чем выше, тем лучше. Многое зависит от рельефа местности. Об этом после как ни будь поговорим.



Если сделать стек из 2 таких антенн по9 элементов, расстояние между антеннами 3метра 30см. (для нашего примера) тогда получим вот такое.

Усиление = 14.92дбд

диаграмма в горизонте — 17гр.

диаграмма в вертикали станет   — 39гр.

G/Ta= -10,45дб.

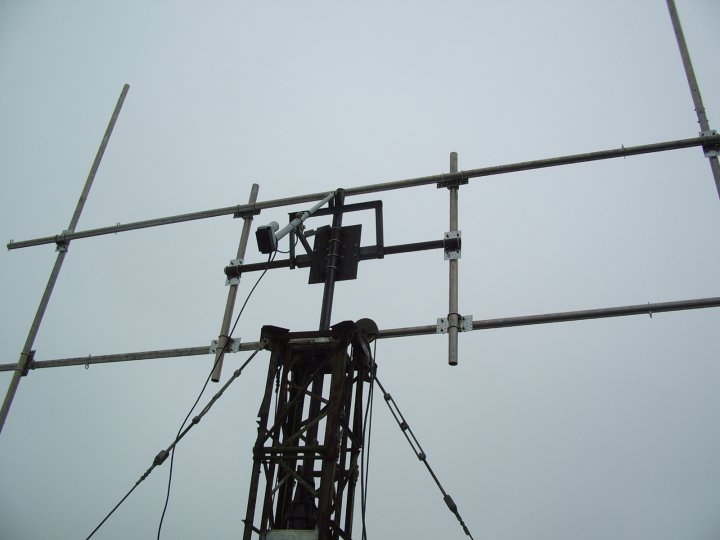

Стек 2 по 2



Из 4 антенн стек по 9 элементов с расстоянием 3,3 метра, будет иметь конечно параметры получше.

Стек из 4. 9элементов

Усиление = 17.99дбд

диаграмма в горизонтальной плоскости = 17гр.

диаграмма в вертикальной плоскости    = 17гр.

G/Ta= -7,63дб.

В XLGTa выставили другие параметры, вместо T_sky: 27 K. T_earth:1800 K поставили 290 и 5400 соответственно, так поставлено на других сайтах, да и потом, когда подойдем к сравнению антенн, чтобы можно было сравнивать.

Ну что, потихоньку движемся. Желаю успехов. Да и пора комментарии увидеть.

Tram Pre-Tuned 144–148 МГц VHF / 430–460 МГц UHF любительская двухдиапазонная базовая антенна (из белого стекловолокна): Электроника


Марка TRAM (R)
Цвет Серебристый
Импеданс 50 Ом

  • Предварительно настроенная
  • Настройка не требуется
  • Высота 43 дюйма
  • Односекционная
  • 3.Фактическое усиление 5 дБд VHF и фактическое усиление 6 дБ UHF
›Подробнее о продукте

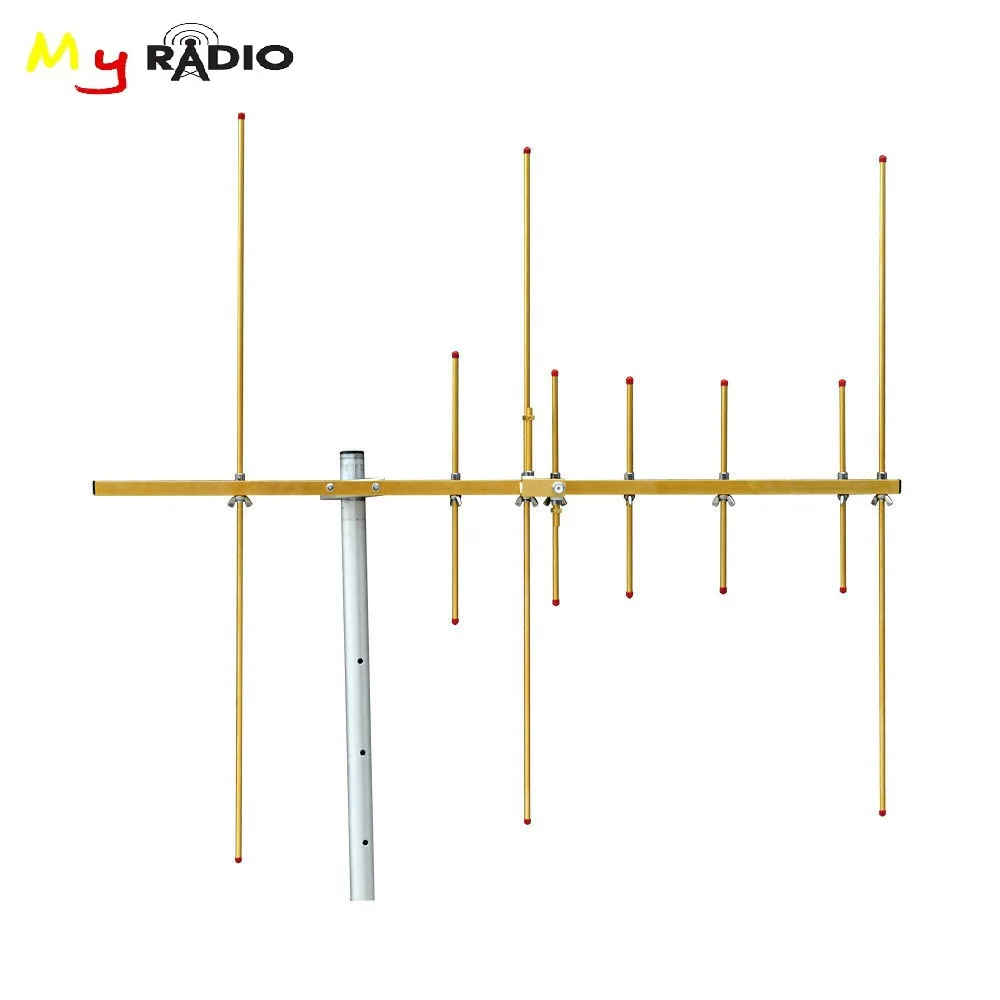

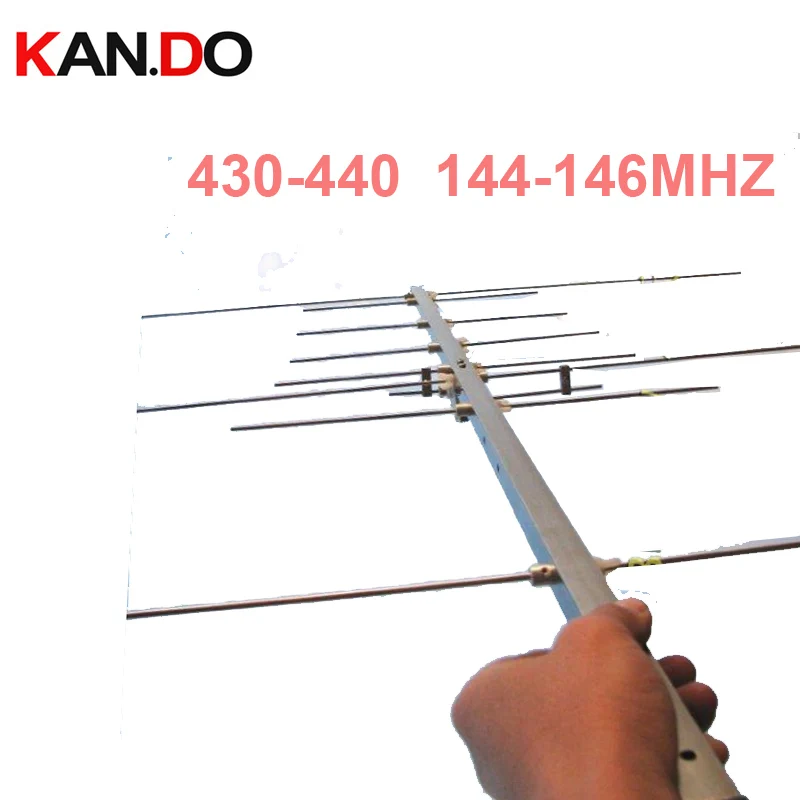

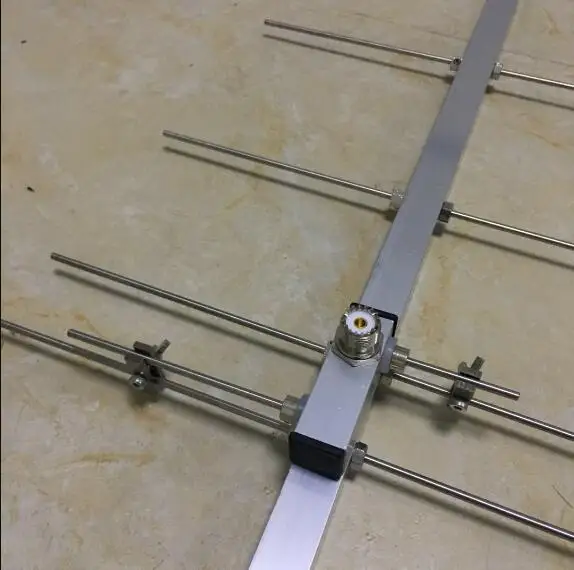

Антенна 144 МГц Торговля в Китае, покупка в Китае напрямую у фабрик по производству антенн 144 МГц в Alibaba.com

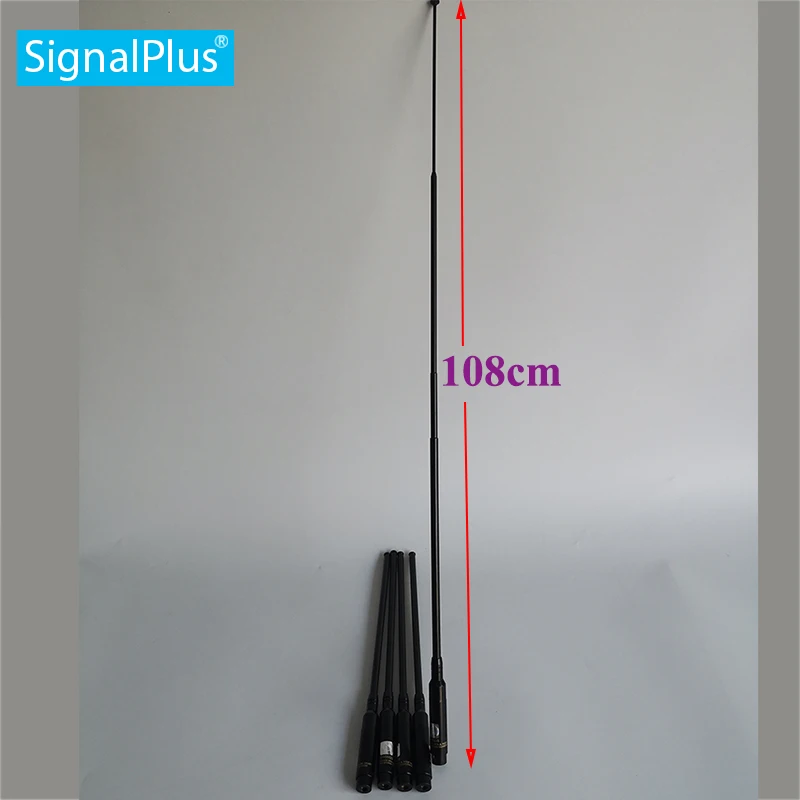

VHF 136-174 Телескопическая антенна SMA-Female для предотвращения столкновений пружин для антенны Kenw Электрические характеристики Диапазон частот: 136-174MHZ Импеданс: 50 & brvbar; & cedil; КСВН: & lt; 1,5 Усиление: 3,5 дБи Излучение: Всенаправленная поляризация: Вертикальная Максимальная потребляемая мощность-Вт: 10 Вт Антенна Механические характеристики Терминация: BNC, SMA-FEMALE, SMA-MALE ВЫСОТА: Расширена до 50 » Антенна BNC, совместимая с моделями радио: Kenwood: TK100, TK200, TK220, TK300, TK310, TK320, TK308, Th38A, Th52AT Icom: IC-V8, IC-V80, IC-V82, IC-U82, IC-W32, IC-V85 Мотоциклы: HT440, HT90: Maxon HR, CP500, CP520, 1015 Vertex Standard: 734, 834, HR146, HX300, HX320, HX400, CU32, CP / CS 5015, 0420 Uniden: HH979 Wilson: Hh252, Hh254, Hh256, Hh562, Hh564 Совместимость с SMA-FEMALE антенной для модели радио: Baofeng / Pufeng портативное радио: GT-3, UV-5R, UV5RE, UV5RA, UV5R Plus UV-82L BF-F8HP, BF-F8 +.и т. д. Retevis: H-777, RT-5R, RT-B6, RT-5RV, 888s Plus, RT5, RT1 Портативное радио WOUXUN: KG-UVD1P, KG-UV6D, KG-659, KG-669, KG-669 PLUS, KG-679, KG-679 Plus, KG-689, KG-689 PLUS, KG-699E Портативная радиостанция Kenwood: TK-240, TK-250, TK-255, TK-260, TK-260G, TK-270, TK -270Г, ТК-272Г, ТК-278, ТК-278Г, ТК-340, ТК-349, ТК-350, ТК-353, ТК-360, ТК-360Г, ТК-370, ТК-370Г, ТК-373Г , ТК-378, ТК-378Г, ТК-430, ТК-431, ТК-715, ТК-2100, ТК-2102, ТК-2107, ТК-2118, ТК-2160, ТК-3100, ТК-3101, ТК -3102, TK-3107, TK-3118, TK-3160 Портативная радиостанция LINTON: LT-2288, LT-3288, LT-6288, LT-5288, LT-3188, LT-2188, LT-3260, LT-2268, LT-3268, LT6188, LT3288.Портативное радио PUXING: PX-777, PX-777 PLUS, PX-666, PX-3288, PX-888 Портативное радио WEIERWEI: VEV-3288S, VEV-6288, VEV-3288, V-1000 Портативное радио QUANSHENG: TG-K4AT , TG-2AT, TG-45AT, TG-42AT, TG-22AT, TG-25AT SMA-MALE Антенна совместима с радиомоделями: Yaesu: VX-3R, VX-6R, VX-7R, VX-8R, VX-150 , FT-60R, VX-160, VX-180, VX-400, VX-300, VX-800, FT-270R, FT-250R, VX-230, VX-8DR, VX-8GR, FT-277R Puxing: PX-325, PX-333, PX-2R, PX-V6 PX-A6 PX-359 PX-358 PX-325 TYT: TH-F5, TH-2R, TH-UV3R, TH-UVF8D, TH-UVF9D Baofeng: UV-3R, UV-100, UV-200 Zastone: ZT-2R Примечание: антенна также может быть изготовлена ​​в соответствии с требованиями каждого клиента. Подробные изображения другие антенны Применение и каталог Упаковка и доставка zhengyinyan

Элементная антенна 8×2 для 144 МГц

Элементная антенна 8×2 для 144 МГц

Выбор участников

Антенна с решетчатыми элементами 8×2 для 144 МГц

Введение

Большинство участников VHF / UHF предпочитают яги с высоким коэффициентом усиления.Поскольку мы (в DL0YE / p) сделали не желая использовать антенный ротор, нам нужна была решетка с широким передним лепестком, чистый рисунок, высокое усиление и высокое соотношение передней / задней части. Простой диполь предлагает основные лепестки с шириной луча около 70 градусов (-3 дБ). Добавление отражателя дает некоторое усиление, но только среднее соотношение передней / задней части. Укладка из восьми Двухэлементные антенны увеличивают не только усиление, но и значительно увеличивают соотношение между передней и задней панелями.

Оптимальное усиление достигается при суммировании расстояний около 0,9 лямбда. Симуляторы с MININEC показал, что невозможно добиться достаточной передней / задней части соотношения на этих расстояниях с простыми двухэлементными антеннами и фид-импедансами очень низкие.Поэтому я выбрал укладку 0,5 лямбды. На таком расстоянии соотношение фронт / тыл достигает более 30 дБ (теоретически).

Этот стекинг предлагает хорошо известную простую технику фазирования. Все элементы могут питаться параллельно через открытые провода при условии, что они подаются синфазно. Этот может быть достигнуто путем скручивания разомкнутых линий фазирования проводов на 180 градусов.

Параллельное соединение 8 антенн снижает полное сопротивление общей точки питания до 1/8 одиночной антенны. Поэтому я решил выбрать свернутые диполи в качестве ведомых. элементы.Поскольку у сложенного диполя есть некоторые характеристики самобалансировки, я сделал не нужны ни балун, ни гамма (детали см. на рисунках).

Строительство:

После нескольких часов моделирования с MININEC я получил окончательный дизайн, который обеспечивает усиление более 13 дБ по сравнению с диполем и соотношение перед / зад более 30 дБ даже с очень тонкими элементами из нержавеющей стали со средней проводимостью. Выбор латунь или медь существенно не увеличили производительность. Расстояние между отражателями составляет 0.15 лямбда для максимального усиления по сравнению с предполагаемым сопротивлением потерь около 1 Ом (KRAUS, ANTENNAS, 1988, стр. 546).

Фазирующие линии выполнены из хорошо известной лестничной линии с оконным сопротивлением 450 Ом. Эта линия имеет исключительно низкие потери даже на 144 МГц при высоком КСВ. я рассчитал общие потери при корме <1 дБ. Этого трудно достичь с помощью коаксиальная подача с использованием делителей мощности (при более высоких затратах ...).

Все восемь коротких стрел сделаны из дерева длиной 400 мм (15,6 дюйма). Элементы монтируются через просверленные отверстия 0.На 1 мм меньше диаметра элемента (2 мм).

Точки питания свернутых диполей удерживаются на месте и изолированы небольшие блоки из полиэтилена. Антенны устанавливаются перед алюминиевая мачта (высота: 7 метров, 23 фута) с хомутами глушителя.

Основная точка питания находится между четвертым и пятым уровнями с использованием соответствия секция состоит из двух отрезков лестничной линии по 450 Ом. Коаксиальный кабель 50 Ом припаян к его параллельно соединенным концам без какого-либо балансировочного устройства.

Производительность:

Используя секцию согласования, описанную выше, я обнаружил, что КСВ меньше 1.2 от 144 МГц до 144,5 МГц. Даже на частоте 146 МГц КСВ не превышает 1,6. Минимальный КСВ был измерен на 144,2 МГц (<1,1). Это было найдено в разных точки коаксиального кабеля любой длины (RHODE & SCHWARZ-Powermeter).

Соотношение передний / задний было измерено приемником Drake R4c с конвертером VHF. прослушивание сильных и слабых сигналов. Я нашел существенно больше 25 дБ. Узор, согласно моделированию MININEC, очень чистый и без асимметрии. можно было найти. Это показало эффект самоуравновешивания свернутых диполей.Боковая сторона минимум был ниже 50 дБ с обеих сторон. Вертикальная поляризация утечка из-за нежелательного излучения несбалансированных фазовых линий была около На 20 дБ ниже, измерено при наклоне всей системы с горизонтальной на вертикальную поляризацию.

Измерения усиления проводились путем сравнения антенны с простым диполем. я обнаружил уровни от 2 до 3 S-единиц на S-метре R4c (усиление 10-15 дБ).

Некоторые примечания: Моим первым выбором была геометрия сопряжения в форме трубы. раздел.Поскольку это показало очень узкую полосу пропускания, я внес несколько изменений. В окончательная и лучшая геометрия имела форму, как показано на рис.3. Это можно держать в место струнами. Важна общая длина двух совпадающих линий. по сравнению с длиной короткого герметичного участка в месте соединения с коаксиальная линия. Изменение соотношения между открытым и узким сечением делает окончательный совпадение. Держите совпадающие линии на расстоянии от любых несущих конструкций!

Мы установили всю систему на излишнюю военную 17-метровую мачту и обнаружили отличное исполнение во всех условиях конкурса.

Схемы:

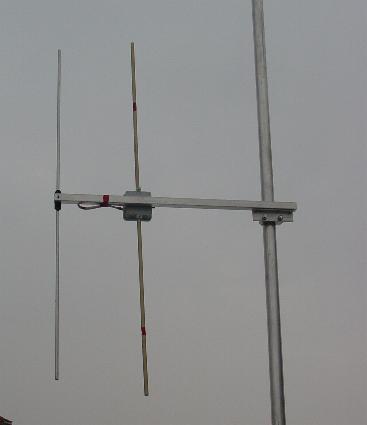

Рис.1: Одиночный двухэлемент.

Рис.2: Стекирование и фазирование

Рис.3: Соответствующая секция

Рис.4: Диаграмма направленности антенны — Н-плоскость

Рис.5: Диаграмма направленности антенны — плоскость E

Антенна установлена ​​на дополнительной опоре 17 м (спасибо Lars, Dh2LL)


DF3LP, май 1998 г.

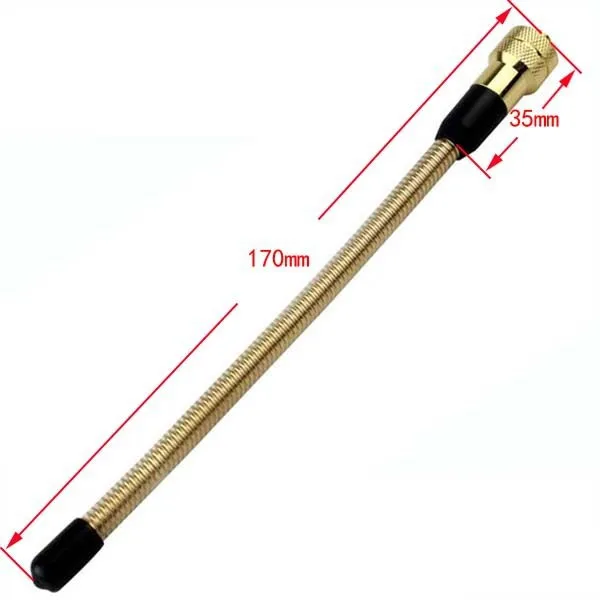

Антенна 144 МГц 430 МГц Nagoya NA-771 Подлинный двухдиапазонный SMA

АНТЕННА 144/430 МГц NAGOYA NA-771

Антенна 144 МГц 430 МГц
Nagoya Подлинная антенна NA-771
Двухдиапазонная гнездовая SMA-антенна 10 Вт для Baofeng UV5R UV-82
Произведено на заводе Nagoya REUEX Industrial CO LTD на Тайване

Изготовлено

антенн. в Nagoya REUEX Industrial CO., Фабрика LTD в Тайване

Большинство антенн, продаваемых на eBay, являются поддельными антеннами
и поэтому не улучшают, а, наоборот, ухудшают качество приема и передачи!
Приобретая у нас антенны, вы добьетесь максимальной эффективности связи.

Подходит для домофонов Baofeng: UV5R UV-82.
Портативная радиостанция Kenwood: TK-2107, TK-3107, TK-2260, TK-3260, TK-3160, TK-278, TK-378 и т. Д.
Портативная радиостанция Linton: LT-2288, LT-3288, LT- 3188, LT-2188, LT-3260, LT-2268, LT-3268 и др.
Портативное радио Jingtong: JT-208, JT-308, JT3118, JT2118.
Портативная радиостанция PUXING: PX-777, PX-777 PLUS, PX-666, PX-3288.
Портативная радиостанция WEIERWEI: VEV-3288S.
Портативная радиостанция FDC: FD-6288.
Портативное радио Yaesu: VX-1R, VX-2R, VX-3R, VX-5R, VX-6R, VX-7R и т.д. полиэтиленовый пакет)
Резиновая прокладка

Антенна поставляется в пластиковом защитном пакете
Антенна с резиновым уплотнением

ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ:

Длина: 390 мм ± 2 мм / 15.6 дюймов
Цвет: черный
Частота: 144 МГц / 430 МГц
Усиление: 2,15 дБи
Импеданс: 50 Ом
КСВН: 1,5: 1
Максимальная мощность: 10 Вт
Разъем: SMA Female

ДОСТАВКА И ВОЗВРАТ Все позиции

доставляются из Украины
через международную заказную авиапочту
Доставка осуществляется в течение 1 рабочего дня
После получения и проверки платежей
Это занимает около 4-7 дней с помощью экспресс-доставки UPS
Это занимает около 10-18 дней со стандартной доставкой
Это занимает около 35-45 дней через экономичную доставку.
Мы объединяем несколько элементов, чтобы сэкономить на доставке

Время экспресс-доставки UPS (рекомендуется):

Европа: 3-5 дней
Германия: 3-5 дней
США, Канада: 4- 7 дней
Азия, Южная Америка: 5-7 дней
Австралия, Новая Зеландия: 5-7 дней
Африка, Центральная Америка: 5-7 дней

Стандартное время доставки: 900 04

Европа: 10-12 дней
Германия: 25-30 дней
США, Канада: 10-15 дней
Азия, Южная Америка: 10-18 дней
Австралия, Новая Зеландия: 12-18 дней
Африка, Центральная Америка: 12-18 дней

Экономичное время доставки:

Европа: 25-30 дней
Германия: 25-30 дней
США, Канада: 30-35 дней
Азия, Южная Америка: 35-45 дней
Австралия, Новая Зеландия: 45-55 дней
Африка, Центральная Америка: 45-55 дней
Политика возврата

Все возвраты принимаются

Для возврата вы должны связаться с нами в течение 14 дней после получения товара.
Возврат осуществляется в виде возврата денег или замены (по выбору покупателя )
Возврат товара оплачивается покупателем
Комиссия за возврат не взимается.

4-полосный антенный разделитель 144 МГц — 2-метровые радиолюбители

144 МГц 4-полосный антенный разделитель — 2-метровые радиолюбительские разделители — RF HAMSTORE € 115,00 (с учетом НДС 21%)

✓ Есть в наличии — Доставка 3….. 5 рабочих дней

Технические характеристики

Код продукта 4W144-295

Нетто 2,00 кг

Габаритные размеры (д, ш, в) 120 х 2 х 2 см

Описание

4-полосный разветвитель мощности 1 / 2wl

• Конструкция 1/2 лямбда.
• Макс. Входная ВЧ-мощность 1200 Вт
• 5 x N-коннектор, гнездо / опционально, гнездо или штекер 7/16 DIN
• Позолоченные контактные штыри — 50 Ом
• ПТФЭ изоляция внутри соединителей
• Латунная наружная квадратная трубка.
• Внутренняя трубка из полированной латуни
• Водонепроницаемость!

Как заказать?
Шаг 1: Выберите тип коннектора и еще раз проверьте цену
Шаг 2: Выберите количество

Если вы согласны, нажмите кнопку Добавить в диаграмму
Примечание: без заполнения этих 3 полей мы не сможем начать производство из вас изготовленный на заказ пластилин.


Расчет НДС:
Цена указана с учетом НДС в Нидерландах, Поставки частным лицам внутри ЕВРОПЫ включают НДС, За пределами ЕВРОПЫ Без НДС, Компании внутри ЕВРОПЫ Без НДС. НДС, если они могут предоставить действительный номер НДС, который соответствует указанному адресу доставки. (Номер НДС можно заполнить в форме при выезде, вычет НДС рассчитывается автоматически.
(Мы взимаем административные расходы в размере 25 евро за неправильную подачу номера НДС!)

© 2021 www.rfhamstore.com — При поддержке Shoppagina.nl

Мы используем файлы cookie для улучшения нашего веб-сайта, анализа трафика на веб-сайте, обеспечения правильной работы веб-сайта и ссылки на социальные сети. Нажимая Да, вы соглашаетесь на размещение всех файлов cookie, как описано в нашем заявлении о конфиденциальности и использовании файлов cookie.

144/430 МГц двухдиапазонная мини-мягкая антенна SF20 для радиостанций TYT YAESU Kenwood Baofeng

144/430 МГц Двухдиапазонная мини-мягкая антенна SF20 для радиостанций TYT YAESU Kenwood Baofeng

  1. Все наши товары абсолютно новые.
  2. Тип разъема: SMA-розетка / SMA-папа / BNC.
  3. Диапазон
  4. : двухдиапазонный VHF / UHF.
  5. Частота: 144/430 МГц.
  6. Усиление: 2,15 дБи.
  7. Максимальная мощность: 10 Вт.
  8. V.S.W.R: менее 1,5.
  9. Сопротивление: 50 Ом.
  10. Длина антенны: 6,5 см.
  11. Вес: 16 г.

Каждый блок включает в себя:

1 двухдиапазонная антенна SF20

SMA-Female Применимая модель:

Kenwood: TK-360, TK-370, TK-370G, TK-372, TK-372G, TK-3100, TK-3140, TK-3160, TK-3170, TK-3180, TK-3200, TK-3202 , TK3207

ЛИНТОН: LT-3288, LT-6288, LT-3188, LT-2188, LT-3260, LT-3268, LT6188, LT3288

ПУКСИНГ: PX-777, PX-777 PLUS, PX-666, PX-888

WEIERWEI: VEV-3288S, VEV-6288, VEV-3288

QUANSHENG: TG-K4AT, TG-2AT, TG-45AT, TG-42AT, TG-22AT, TG-25AT, TG-UV

WOUXUN: KG-689, KG-689 PLUS, KG-669, KG-669 PLUS, KG-659, KG-699E, KG-UVD1

HYT: TC-268, TC-268S, TC-368, TC-368S, TC-370S, TC-500, TC-500S

TYT: TH-UVF1 T2 T3 F6 300500600800900 9900

BAOFENG: BF-666S, BF-777S, BF-888S, BF-320, BF-480, BF-490, BF-V6, BF-V8, BF-388A, BF-UV5R, BF-UV5RA, BF-UV5RB , BF-UV5RC, BF-UV5RD, BF-UV5RE, BF-UV5REPlus, BF-UV82, BF-UVB5 B6

Другие радиомодули, подходящие для антенны SMA-Female.

SMA-Male Применимая модель:

YAESU: VX-1R VX-2R VX-3R VX-5R VX-6R VX-7R;

TONGFA: TF-UV985 385 и т. Д .;

BAOFENG: BF- UV3R UV100 U3 и т. Д .;

TYT: TH-UV8R UVF9 UVF9D UVF8D F8 F5 F3 F7 и т. Д .;

WOUXU: KG-UV6D и др .;

Другие радиомодули, подходящие для антенны SMA-Male.

BNC Применимая модель:

Kenwood: TK100, TK200, TK210, TK220, TK300, TK310, TK320;

ICOM: IC-V8, IC-V80, IC-V82, IC-U82, IC-W32;

Motorola: HT440, CP500, CP520, 1015;

Vertex Standard: 734, 834, HR146, HX300, HX320, HX400, CU32, CP / CS 5015, 0420;

Уилсон: Hh252, Hh254, Hh256, Hh562, Hh564;

Другие радиомодули, подходящие для антенны BNC.

Примечание: Если ваша модель радио несовместима, пожалуйста, посмотрите мой другой товар или напишите нам свой номер модели, тогда мы поможем вам найти ту, которая вам подходит.

Антенна Яги-Уда 144 МГц — личный блог Олега Куткова

Антенна Яги – Уда — это направленная и довольно эффективная антенна, состоящая из множества параллельных элементов в линию, обычно полуволновых диполей, сделанных из металлических стержней.

Самый известный вид использования антенн этого типа — наземные телевизионные антенны на крыше, но они также используются для двухточечных фиксированных линий связи и междугородной коротковолновой связи коротковолновыми радиовещательными станциями и радиолюбителями.

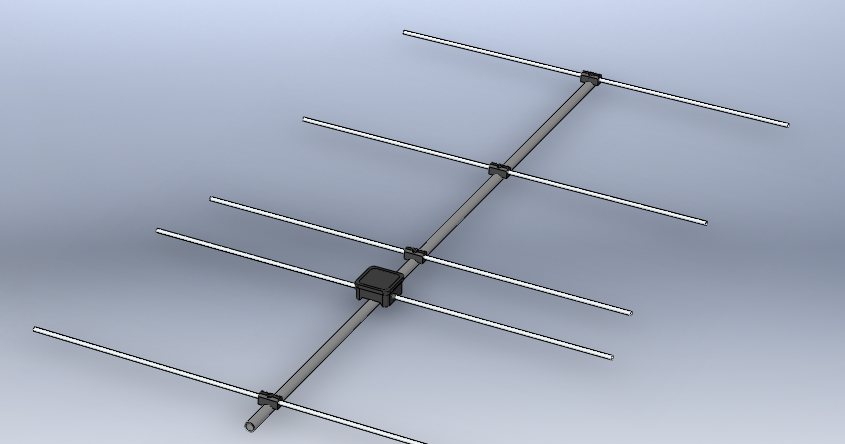

В этой статье будет показано, как построить простую 5-элементную антенну для диапазонов 144 МГц из широко доступных деталей и как получить от этого удовольствие.

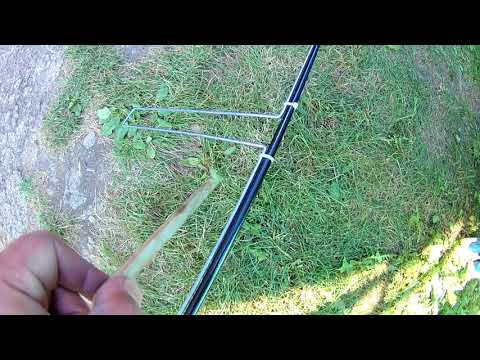

Это моя антенна.

Как видите, все, что вам нужно для создания такой антенны, — это две пластиковые водопроводные трубы, несколько алюминиевых стержней, пластиковые стяжки и 75-омный ТВ-кабель.

Но прежде, чем строить, мы должны обсудить некоторые теории и расчеты этого типа антенны.

Каждая антенна Yagi содержит рефлектор, активный (или ведомый) элемент и хотя бы один директор. Количество директоров может быть даже 15. Увеличение количества этих элементов увеличивает общий коэффициент усиления и направленность антенны, но это требует точной настройки (размеров элементов и расстояний между ними).

5-элементная антенна

содержит 3 директора, и это хороший баланс между сложностью и производительностью.

Расчеты просты.

Длина элементов:
Отражатель = 0,495 * длина волны
D1 = 0,440 * длина волны
D2 = 0,435 * длина волны 9023 9023 *

длина волны

Где длина волны = c / f , f — центральная частота антенны в Гц, а c — скорость света.
Выбранная нами полоса 144 МГц или 144000000 Гц, скорость света — 300000000 метров в секунду.
Длина волны = 300000000/144000000 = 2,083 или просто — 2 метра .

Итак, наша длина:
Отражатель = 0,495 * 2 = 0,99 метра
D1 = 0,440 * 2 = 0,88 метра
D2 = 0,435 * 2 = 0,87 метра
D3 = 0,430 * 2 = 0,86 метра

И расстояния между элементами:
Отражатель — Управляемый элемент = 0,125 * длина волны = 0,125 * 2 = 0,25 метра
Управляемый элемент — D1 = 0.125 * длина волны = 0,25 метра
D1 — D2 = 0,250 * длина волны = 0,250 * 2 = 0,5 метра
D2 — D3 = 0,250 * длина волны = 0,5 метра

А как насчет ведущего элемента? Как это рассчитать?

Есть два больших типа этих элементов:

  • 1/2 волновой открытый диполь
  • сложенный диполь

Таким образом, для открытого диполя длина обеих частей составляет: 2,083 * 0,25 = 0,52075 метра

Длина сложенного диполя: 2.083 * 0,5 = 1,0415 метра
Высота: 2,083 * 0,05 = 0,10415 метра
Типичное расстояние между точками соединения подачи составляет 1-3 см , зависит от диаметра вашей стрелы.

Оба диполя представляют собой антенны симметричного типа.
Основное различие между этими двумя типами — волновое сопротивление.
Диполь открытого типа имеет импеданс около 70 Ом.
Сложенный импеданс составляет около 300 Ом.

Типичное сопротивление коаксиальных телевизионных кабелей и домашних приемников составляет 75 Ом.
Импеданс кабеля и антенны следует тщательно согласовывать, иначе вы получите большую потерю мощности.
Также очень важно преобразовать симметричную антенную линию в несимметричный коаксиальный кабель.

Для свернутого диполя простой способ сделать это — использовать U-образное колено из того же 75-омного кабеля. U-образное колено действует как устройство согласования симметрии и импеданса.

Длина этого дополнительного кабеля составляет ~ 0,4 длины волны.

На картинке ниже вы видите еще одну антенну для диапазона 433 МГц с таким U-образным изгибом.

В текущем проекте на 144 МГц используется диполь открытого типа из-за его простоты и экономии материала.

Все, что вам нужно, это преобразовать линию из симметричной в несимметричную без согласования импеданса для диполей такого типа. Хорошим решением может стать специальный трансформатор.
Я использую в своей антенне трансформатор от дешевого телевизионного антенного усилителя, как на фото ниже.

Вырезана нижняя часть с самим усилителем.

Конечно, вы можете создать такие трансформаторы, если у вас есть подходящий феррит.

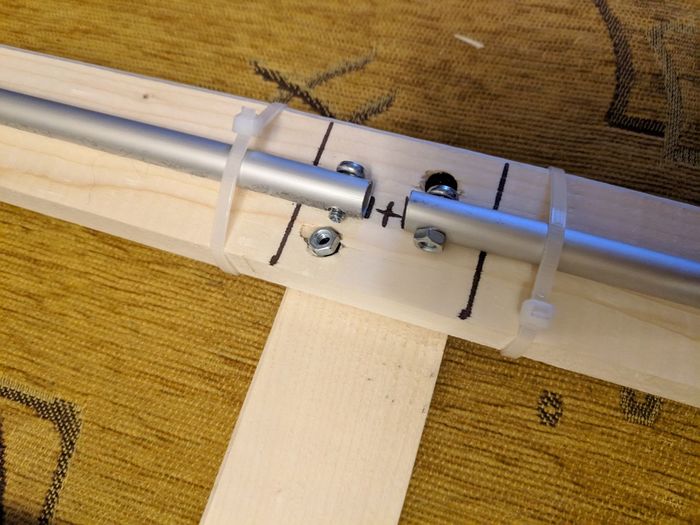

Чтобы закрепить штангу, вы можете использовать пластиковые стяжки и настенные крепления для вашего диаметра стрелы.

Готовая антенна

Используя формулы из этой статьи, вы можете получить отличную хорошую антенну для образовательных целей и некритичных приложений.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
