Антенна 160м. Антенны на диапазон 160 метров: особенности конструкции и применения

Какие типы антенн лучше всего подходят для диапазона 160 метров. Как решить проблему больших габаритов антенн на этом диапазоне. Какие технические характеристики важны для эффективной работы на 160 метрах. Как настроить и согласовать антенну на этом низкочастотном диапазоне.

Особенности антенн для диапазона 160 метров

Диапазон 160 метров (1.8-2.0 МГц) представляет определенные сложности для радиолюбителей из-за больших размеров антенн. Длина волны на этом диапазоне составляет около 160 метров, поэтому для эффективной работы требуются антенны значительных габаритов. Однако существуют различные решения, позволяющие уменьшить размеры антенн без существенной потери эффективности.

Типы антенн, применяемых на 160 метрах

Наиболее распространенными типами антенн для диапазона 160 метров являются:

• Вертикальные четвертьволновые антенны
• Инвертированные L-антенны
• Наклонные антенны (слоперы)
• Укороченные диполи с индуктивной нагрузкой
• Магнитные рамочные антенны

Каждый тип имеет свои преимущества и недостатки. Выбор конкретной конструкции зависит от имеющегося пространства и возможностей установки.

Вертикальные антенны для 160 метров

Вертикальные четвертьволновые антенны являются одними из самых эффективных на диапазоне 160 метров. Их высота составляет около 40 метров. Для улучшения характеристик применяется система противовесов — радиальных проводов, уложенных на поверхности земли или закопанных в грунт. Чем больше радиалов, тем лучше работает антенна.

Преимущества вертикальных антенн:

• Низкий угол излучения, что хорошо для дальней связи
• Ненаправленное излучение в горизонтальной плоскости
• Компактность по сравнению с горизонтальными антеннами

Недостатки:

• Требуется высокая мачта или башня
• Необходима система противовесов
• Сложность настройки и согласования

Инвертированные L-антенны

Инвертированная L-антенна представляет собой вариант укороченной вертикальной антенны. Она состоит из вертикального участка высотой 10-15 метров и горизонтального участка длиной 20-30 метров. Такая конфигурация позволяет уменьшить общую высоту антенны.

Преимущества инвертированных L-антенн:

• Меньшая высота по сравнению с полноразмерными вертикалами
• Сохранение низкого угла излучения
• Возможность размещения на небольших участках

Недостатки:

• Необходимость настройки и согласования
• Требуется система противовесов
• Меньшая эффективность по сравнению с полноразмерными антеннами

Наклонные антенны (слоперы)

Наклонные антенны или слоперы представляют собой компромиссный вариант между вертикальными и горизонтальными антеннами. Они устанавливаются под углом к земле, обычно 45-60 градусов. Длина провода составляет около 40-50 метров.

Основные особенности слоперов:

• Простота конструкции и установки
• Комбинация вертикальной и горизонтальной поляризации
• Средний угол излучения, подходящий для ближней и дальней связи
• Направленные свойства в сторону наклона антенны

Укороченные диполи с индуктивной нагрузкой

Для уменьшения габаритов антенн на 160 метров часто применяют укороченные диполи с включенными в излучающие элементы катушками индуктивности. Это позволяет сократить длину антенны до 30-40 метров.

Преимущества укороченных диполей:

• Существенное уменьшение габаритов
• Возможность установки на ограниченном пространстве
• Сохранение диаграммы направленности близкой к обычному диполю

Недостатки:

• Снижение эффективности из-за потерь в катушках
• Уменьшение полосы пропускания антенны
• Необходимость точной настройки

Магнитные рамочные антенны

Магнитные рамочные антенны (magnetic loop) позволяют работать на 160 метрах при очень компактных размерах. Они представляют собой замкнутый контур из толстого провода или трубки диаметром 2-3 метра с конденсатором переменной емкости для настройки.

Ключевые особенности магнитных рамок:

• Сверхкомпактные размеры
• Возможность установки в ограниченном пространстве
• Хорошее подавление помех
• Низкий уровень шума на прием

Недостатки:

• Низкая эффективность и узкая полоса
• Сложность изготовления
• Необходимость точной настройки

Настройка и согласование антенн на 160 метров

Настройка антенн на диапазоне 160 метров имеет свои особенности:

• Требуется точная подстройка длины излучающих элементов
• Необходимо тщательное согласование с линией питания
• Часто применяются согласующие устройства
• Важно обеспечить хороший контакт с землей или противовесами
• Желательно использование анализаторов антенн для настройки

Влияние окружающих объектов на работу антенн

На низкочастотном диапазоне 160 метров антенны очень чувствительны к окружающим объектам. Близкорасположенные металлические конструкции, линии электропередач, деревья могут существенно влиять на характеристики антенн. При установке антенн важно учитывать следующие факторы:

• Расположение антенны как можно дальше от проводящих объектов
• Влияние почвы на характеристики антенны
• Возможные помехи от электрических приборов
• Изменение параметров антенны при различных погодных условиях

Особенности приема на диапазоне 160 метров

Прием на диапазоне 160 метров осложняется высоким уровнем атмосферных и индустриальных помех. Для улучшения приема применяются следующие методы:

• Использование направленных приемных антенн
• Применение рамочных антенн с острой диаграммой направленности
• Установка антенн вдали от источников помех
• Использование фазированных антенных решеток
• Применение специализированных фильтров и подавителей помех

Перспективные конструкции антенн для 160 метров

Развитие технологий позволяет создавать новые эффективные конструкции антенн для диапазона 160 метров:

• Активные приемные антенны с малыми габаритами
• Фазированные вертикальные решетки
• Антенны с емкостной нагрузкой верхнего конца
• Компактные магнитные рамки с высокой добротностью
• Многодиапазонные антенны с переключаемыми элементами

Заключение

Работа на диапазоне 160 метров представляет определенные сложности, связанные с большими размерами антенн и высоким уровнем помех. Однако существует множество конструкций, позволяющих эффективно работать даже в ограниченном пространстве. Выбор конкретного типа антенны зависит от имеющихся возможностей установки и требуемых характеристик. При правильном подходе можно добиться отличных результатов на этом интересном низкочастотном диапазоне.

Кв антенна на 160м

Курс Валют: USD EUR На рис. Она состоит из наклонного излучателя А и трех противовесов а, b, c, натянутых параллельно земле.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Антенна G3XAP на 80 и 160 м
• Голосование по радиолюбительской продукции
• Добавление диапазона 160м к существующему вертикалу на 80м
• Добавление диапазона 160м к существующему вертикалу на 80м
• Про антенну V-160HD
• КВ Антенны
• КВ Антенны
• Антенны для КВ связи
• Укороченная антенна диапазона 160 м
• Антенны на диапазон 160 метров

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Партизанская УКВ антенна своими руками. Проверяем дальность радиосвязи в лесу и полях.

Антенна G3XAP на 80 и 160 м

Как без больших технических и материальных затрат начать работать в этом диапазоне? Ведь диапазон м предъявляет повышенные требования как к навыкам работы радиолюбителя в эфире, так и к конструкции антенн. Если антенны для 10, 15 или метрового диапазона имеют малые габариты, то изготовить антенну на диапазон м совсем непросто. Имеется сотня-другая счастливых радиолюбителей, которые сумели установить полноразмерные вертикалы этого диапазона.

Можно, конечно, в качестве метровой антенны использовать 10—метровую металлическую мачту с направленными антеннами на коротковолновые ВЧ диапазоны, которые будут играть роль емкостной нагрузки. Если такая антенна правильно установлена и настроена в резонанс, то в выбранной полосе частот диапазона отсутствует необходимость в антенном тюнере или другом согласующем устройстве.

Прежде чем перейти к рассмотрению конкретных конструкций антенн диапазона м, целесообразно хотя бы коротко рассмотреть вопрос влияния высоты установки над землей на такие антенны. Если закрепить горизонтальный метровый диполь на высоте 15м над землей, то он будет находиться на высоте менее 0,1 длины волны.

Казалось бы, вполне достаточная высота. Однако, проведя аналогию с диполем диапазона 20 м, который при высоте подвеса 0,1 длины волны располагается всего в 2 м от земли такое сравнение допустимо, так как обе антенны ведут себя почти одинаково , можно утверждать, что такая установка совершенно неэффективна. Обе антенны будут излучать радиоволны под большими углами к горизонту, почти в зенит, что делает их практически непригодными для дальних KB радиосвязей.

Низко установленный диполь хорош только для проведения ближних радиосвязей. Диполь метрового диапазона, который излучает под небольшими углами к горизонту, должен располагаться на высоте более 40 м 0,25 длины волны над землей.

Главным определяющим фактором для выбора оптимального угла излучения на определенных трассах является состояние ионосферы. Оно задает, в зависимости от направления на корреспондента, солнечного цикла, времени года и сответствующего времени суток, соответствующий оптимальный угол падения входа для радиоволны. Обусловленный этими факторами угол падения радиоволны подвергается постоянным изменениям, и этим объясняются факты кратковременного более лучшего приема DX-сигналов на низко висящую антенну по сравнению с антенной, имеющей низкий угол излучения.

Такой феномен, однако, всегда проявляется только моментами и ничего не говорит о фактических соотношениях, т. При рассмотрении конструкции любой антенны один из важных моментов — распределение тока в ней. Излучение электромагнитной энергии антенной происходит там, где течет ток. Причем чем ток сильнее, тем больше напряженность электромагнитного поля, а это значит, что чем выше располагаются токоведущие части антенны, тем лучше она, в конечном итоге, будет функционировать.

Если рассмотреть характеристику излучения горизонтального диполя, то можно видеть, что максимум излучения приходится на область, в которой антенна запитана.

Внешние концевые части диполя электромагнитную энергию почти не излучают и требуются антенне, грубо говоря, для достижения резонанса. Этот факт можно использовать при конструировании метровой антенны без заметных потерь своих позитивных излучающих свойств. Здесь максимум излучения также располагается вблизи точки питания:.

Резонансным диполем, который имеет достаточно низкий угол излучения, является антенна Inverted V :. Конструкция в форме перевернутой латинской буквы V нуждается только в одной опорной мачте. Оба проволочных излучателя располагаются под наклоном к земле и должны заканчиваться приблизительно в 3 м от нее, с тем чтобы исключить прикосновение к ним, так как при работающем передатчике на концах излучателей присутствует высокое ВЧ напряжение.

Как известно, высоко установленный горизонтальный диполь имеет входное сопротивление 72 Ом, но оно уменьшается тем сильнее, чем ближе к поверхности земли располагается антенна. Поэтому, согласно опытным данным, полное сопротивление антенны Inverted V составляет около 50 Ом, и такую антенну можно запитать омным коаксиальным кабелем через симметрирующее устройство балун.

Во многих публикациях, посвященных антенне Inverted V, утверждается, что она успешно работает без симметрирующего устройства и может быть запитана омным кабелем напрямую. Однако на практике такое упрощение часто приводит к появлению тока на внешней стороне оплетки кабеля, и он становится ненужной составной частью антенной системы. Антенна Inverted V является абсолютно симметричной, поэтому при ее питании коаксиальным кабелем настоятельно рекомендуется применять симметрирующее устройство.

Ранее уже указывалось, что максимум излучения антенны приходится на те места, в которых протекает большой ток. У одних антенн например, у четвертьволнового вертикала — это нижняя часть, то есть непосредственно у точки питания. В верхней части антенны ток слабее, и поэтому эта часть антенны не играет большой роли в излучении.

Если изготовить верхнюю часть антенны из проволоки и разместить ее горизонтально, то излучающие свойства антенны существенно не ухудшатся:. Такая антенна получила название Inverted L в русскоязычной литературе широко применяется другое название — Г-образная антенна.

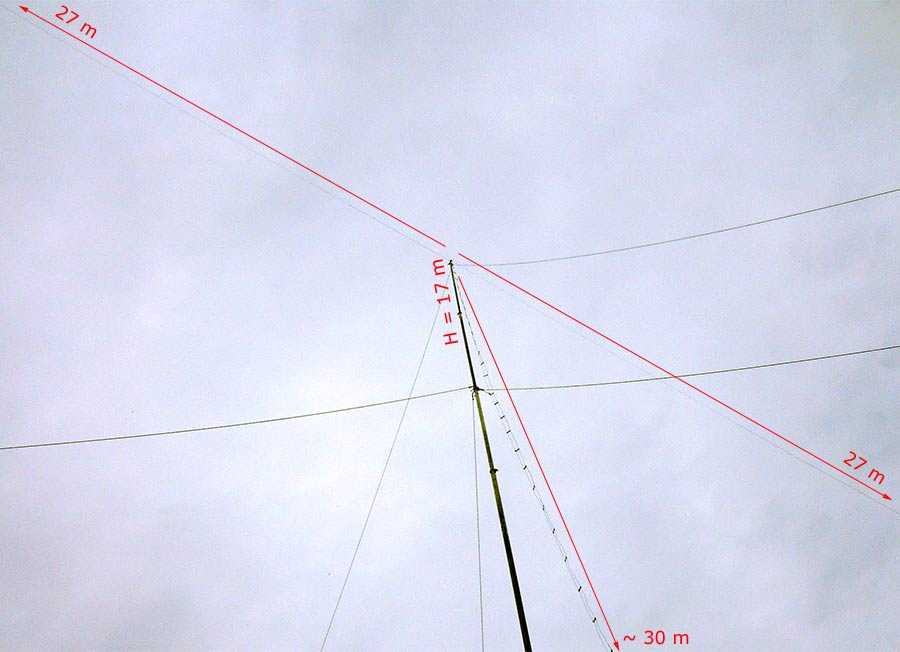

Антенна Inverted L излучает преимущественно под низкими углами к горизонту. Поэтому следует всегда стремиться вертикальную часть антенны размещать как можно выше.

Ориентировочная полная длина такой антенны составляет 39 м. Если на местности имеются высокие деревья, то их можно использовать при установке антенны Inverted L. Кроме того, современные фибергласовые шесты — весьма подходящий опорный материал для такой антенны.

Для антенны Inverted L, как и для любого другого четвертьволнового излучателя, обязательно требуются противовесы длиной 38—41 м — в зависимости от частоты настройки антенны и условий размещения противовесов. Если они закопаны в землю, то чем больше противовесов, тем лучше.

А вот число противовесов, изолированных от земли а тем более, располагающихся над ней , может быть значительно меньше—двух-четырех проводов будет вполне достаточно. Несколько улучшить работу системы противовесов может металлический прут прутья , закопанный ые в землю на глубину 2—3 м. Полное сопротивление этой антенной системы в идеальных условиях составляет 38 Ом. В действительности оно несколько выше, поэтому имеется возможность запитать антенну Inverted L омным коаксиальным кабелем.

Если увеличить длину четвертьволнового вертикала или антенны Inverted L до 50 м, то тем самым увеличится ее активное сопротивление в точке питания примерно до 50 Ом. Правда, это приведет к тому, что антенна перестанет быть резонансной, и реактивная составляющая полного входного импеданса будет иметь индуктивный характер. Для компенсации этой реактивности достаточно установить в точке питания конденсатор переменной емкости с максимальной емкостью около — пФ. Здесь вполне подойдет даже конденсатор от старых ламповых приемников, который может не иметь большой диэлектрической прочности, так как он служит для электрического укорочения антенны, чтобы получить резонанс системы в диапазоне м.

Подстройкой емкости конденсатора переменной емкости антенну настраивают в резонанс в выбранном участке диапазона. На низкочастотных KB диапазонах слопер представляет, собой эффективную, относительно малогабаритную DX-антенну, которая успешно используется многими радиолюбителями.

Токоведущая часть системы находится высоко и удалена от мешающих объектов на земле, а поляризация излучения — преимущественно вертикальная. Для установки любой из этих антенн достаточно одной мачты. При этом нижний конец антенны, по требованиям техники безопасности, должен заканчиваться на высоте 2—3 м над землей.

В направлении натянутого провода слопер имеет небольшое усиление по некоторым данным оно составляет 2—3 дБ , в то время как с тыльной стороны наблюдается ослабление сигнала. Следовательно, рекомендуется устанавливать слопер в предпочтительном направлении.

Четвертьволновый слопер рис. Заземленная мачта играет роль противовеса. Такая антенна запитывается омным коаксиальным кабелем. Внутренний проводник кабеля соединяется с проволочным излучателем, а оплетка кабеля — с мачтой.

Согласно опытным данным, настройка четвертьволнового слопера не так уж и проста. Нередко, чтобы настроить систему на требуемую частоту и добиться полного входного сопротивления около 50 Ом, требуются основательные затраты времени и сил. Дело в том, что резонанс антенны зависит от размеров мачты, проводимости почвы, длины излучателя, угла его наклона к земле и т.

Исходя из этого, угол наклона излучателя и его высота над землей являются решающими факторами при формировании полного входного сопротивления антенны. Многие четвертьволновые слоперы начинают работать сразу после установки, так что не стоит бояться браться за изготовление этой антенны.

Следует помнить, что она изготавливается для долговременной эксплуатации, и, однажды ее настроив, потом можно наслаждаться ее работой. Полуволновой слопер рис. Такая антенна выгодно отличается от четвертьволного слопера стабильно предсказуемыми параметрами, поэтому кропотливая настройка, как это имеет место с четвертьволновым слопером, не требуется.

Общая длина полуволного слопера составляет около 77 м для частоты 1,85 МГц 75 м — для частоты 1,9 МГц. В полуволновом слопере осознанно отказываются от применения симметрирующего устройства, так как оно, скорее всего, нивелировало бы позитивные свойства этой антенны. Ролик закрепляют на самой высокой точке.

При установке описанных антенн следует иметь в виду, что очень редко антенна резонирует на расчетной частоте, поэтому, как правило, антенна нуждается в точной настройке. В этой связи полезно знать, что длину четвертьволного излучателя следует изменить на см, чтобы достичь сдвига резонанса на кГц. В полуволновом диполе для этого потребуется изменить длину на см, а в антенне Delta Loop — на см.

Какая антенна для 4g модема лучше подойдет в деревне? В генераторплюс можно купить lider ps 36 w со скидкой! Все, что известно Светлана Радионова источник. Логин полный адрес :. Популярные темы. Как найти неисправность, с чего начать? Войска связи Телефонные военно-полевые провода П и П Двухдиапазонный слопер Укороченная многодиапазонная антенна G7FEK Что будет, если в авто поставить аккумулятор большей емкости?

Холахуп — приемная антенна на диапазон метров. Опубликовано Здесь максимум излучения также располагается вблизи точки питания: Резонансным диполем, который имеет достаточно низкий угол излучения, является антенна Inverted V : Конструкция в форме перевернутой латинской буквы V нуждается только в одной опорной мачте.

Если изготовить верхнюю часть антенны из проволоки и разместить ее горизонтально, то излучающие свойства антенны существенно не ухудшатся: Такая антенна получила название Inverted L в русскоязычной литературе широко применяется другое название — Г-образная антенна. Следует различать четвертьволновый: и полуволновый слопер: Для установки любой из этих антенн достаточно одной мачты.

Что еще почитать по теме: Разработана компактная Z-антенна Антенны. Рубрика: Антенны. Раместите нашу кнопку на сайт код здесь.

Голосование по радиолюбительской продукции

С развитием технологий, громоздкие НЧ вертикалы уже не кажутся столь сложно выполнимыми. В частности, обычный вертикал на 40м диапазон может быть выполнен из рыболовной удочки и вообще не содержать растяжек, а, поскольку, так упростилась его установка, таких вертикалов можно делать много в одной системе. Та же участь постигла и более серьезные конструкции. Применение правильно подобранного набора дюралевых труб позволяет устанавливать полноразмерный вертикал на диапазон 80м, практически, в одиночку. Сразу захотелось использовать возможности столь эффективного оружия более широко. Рассмотрим вариант, наиболее часто встречающийся — имеющийся штырь на 80м с родной системой искусственного заземления и вполне желаемый вариант: добавка к нему возможности работать на м с вертикальной поляризацией. Способов согласования и выполнения такого укороченного вертикала на м несколько.

КВ Антенны. Антенна «Удлиненный штырь» · Антенна для диапазона м с низкой высотой подвеса · Антенна на м · Антенна на 5 направлений .

Добавление диапазона 160м к существующему вертикалу на 80м

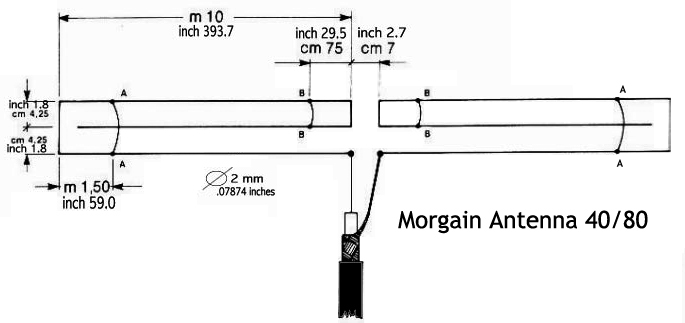

В основном, слышу отрицательный ответ. Причина одна — нет возможности разместить полноразмерную антенну этого диапазона. Вот и родилась у меня идея сконструировать антенну с уменьшенными размерами для диапазона м. Положительный результат был получен в г. Два года опытной эксплуатации разработанной мной антенны подводимая к ней мощность — 15 Вт показали, что антенна работает хорошо. Сразу хочу оговориться, что эта антенна представляет интерес для тех радиолюбителей, которые не располагают достаточным пространством для установки полноразмерных антенн этого диапазона. Антенна состоит из двух плеч, а каждое плечо — из двух отрезков см. Между отрезками установлен изолятор, то есть отрезки между собой не соединяются.

Добавление диапазона 160м к существующему вертикалу на 80м

Добро пожаловать, Гость. Пожалуйста, войдите или зарегистрируйтесь. Страницы: [ 1 ] 2 3 4. В наш цифровой век всё больше внимания уделяется дигитальным способам передачи информации как по проводам, так и по воздуху.

Описания и конструкции радиолюбительских антенн. Ниже, прямо на этой странице, даны следующие описания:.

Про антенну V-160HD

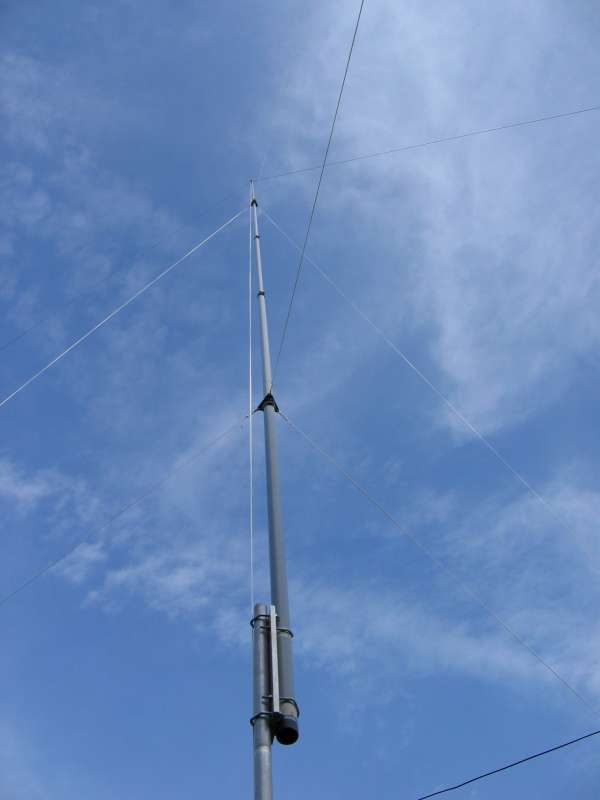

Известно, что лучшими из ненаправленных антеннами DX для связей на НЧ диапазонах являются вертикальные, имеющие низкий зенитный угол излучения. Но высота в четверть волны на 1,8 МГц 39 м остановит кого угодно. Следовательно, надо применять укороченные антенны. А как известно, оптимальным способом укорочения является емкостная нагрузка наверху. Проще всего обеспечить указанные требования, используя вертикальный излучатель с парой наклонных емкостных нагрузок ЕН как показано на рис. ЕН выполнены как часть верхнего яруса растяжек, поэтму антенна умещается даже на узком многоэтажном доме.
