Транзистор 78l05 характеристики. Стабилизатор напряжения 78L05: характеристики, схема включения и применение

Основные компоненты схемы:

• C1 — входной конденсатор (рекомендуемое значение 0,33 мкФ)
• C2 — выходной конденсатор (рекомендуемое значение 0,1 мкФ)

Входной конденсатор C1 необходим для фильтрации высокочастотных помех во входном напряжении. Выходной конденсатор C2 улучшает стабильность выходного напряжения при изменениях нагрузки и снижает уровень пульсаций.

Применение стабилизатора напряжения 78L05

Стабилизатор 78L05 широко применяется в различных электронных устройствах для получения стабильного напряжения питания 5 В. Основные области применения:

• Питание микроконтроллеров и цифровых микросхем
• Источники питания для небольших устройств
• Стабилизация напряжения в измерительных приборах
• Зарядные устройства для портативной электроники
• Стабилизаторы в автомобильной электронике

Особенности использования 78L05

При использовании стабилизатора 78L05 следует учитывать некоторые особенности:

1. Минимальная разница между входным и выходным напряжением должна составлять 2 В для корректной работы стабилизатора.
2. При работе с максимальным током нагрузки необходимо обеспечить достаточный теплоотвод.
3. Для улучшения стабильности рекомендуется использовать керамические конденсаторы на входе и выходе.
4. При использовании длинных проводников между стабилизатором и нагрузкой может потребоваться дополнительный конденсатор непосредственно у нагрузки.

Аналоги стабилизатора 78L05

Существует ряд аналогов стабилизатора 78L05, выпускаемых различными производителями:

• LM78L05 — аналог от Texas Instruments
• MC78L05 — аналог от ON Semiconductor
• L78L05 — аналог от STMicroelectronics
• КР1157ЕН5 — отечественный аналог

Эти аналоги имеют схожие характеристики и могут использоваться в качестве замены 78L05 в большинстве случаев.

Преимущества и недостатки 78L05

Как и любой электронный компонент, стабилизатор 78L05 имеет свои преимущества и недостатки.

Преимущества:

• Простота использования
• Широкий диапазон входных напряжений
• Встроенная защита от короткого замыкания
• Встроенная защита от перегрева
• Низкая стоимость

Недостатки:

• Относительно низкий КПД из-за линейного принципа работы
• Ограниченный максимальный ток нагрузки (100 мА)
• Необходимость в радиаторе при работе с высокими входными напряжениями

Расчет теплового режима 78L05

При использовании стабилизатора 78L05 важно учитывать его тепловой режим. Рассеиваемая мощность стабилизатора рассчитывается по формуле:

P = (Vin — Vout) * Iout

где:

• P — рассеиваемая мощность
• Vin — входное напряжение
• Vout — выходное напряжение (5 В для 78L05)
• Iout — ток нагрузки

Например, при входном напряжении 12 В и токе нагрузки 50 мА рассеиваемая мощность составит:

P = (12 В — 5 В) * 0,05 А = 0,35 Вт

При превышении максимально допустимой рассеиваемой мощности может потребоваться установка радиатора или выбор стабилизатора с большим допустимым током.

Альтернативные решения для стабилизации напряжения

Хотя 78L05 является популярным и простым решением для стабилизации напряжения, в некоторых случаях могут быть более эффективные альтернативы:

1. Импульсные стабилизаторы напряжения — обеспечивают более высокий КПД, особенно при большой разнице между входным и выходным напряжением.
2. Линейно-импульсные стабилизаторы (LDO) — имеют меньшее падение напряжения и могут работать при меньшей разнице между входным и выходным напряжением.
3. Многоканальные стабилизаторы — позволяют получить несколько стабилизированных напряжений в одном корпусе.

Выбор конкретного решения зависит от требований к устройству, таких как эффективность, стоимость, размеры и уровень электромагнитных помех.

78l05 стабилизатор аналог

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

Содержание:

• Микросхема 78L05 TO-92
• Микросхема 78L05 TO-92
• Интегральный стабилизатор 78L05: описание, примеры подключения, datasheet
• LM7805CT, Стабилизатор напряжения +5В, 4%, 1А [TO-220]
• 78l05 аналог, 2jz-gte
• Стабилизатор напряжения линейный 78L05
• 78L05 Аналог
• Микросхемы серии 78xx
• Стабилизатор напряжения линейный 78L05, Киев
• LM7805 datasheet Стабилизатор напряжения LM7805 харктеристики документация на русском

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Автомобильное зарядное устройство на 7805 для мобильника

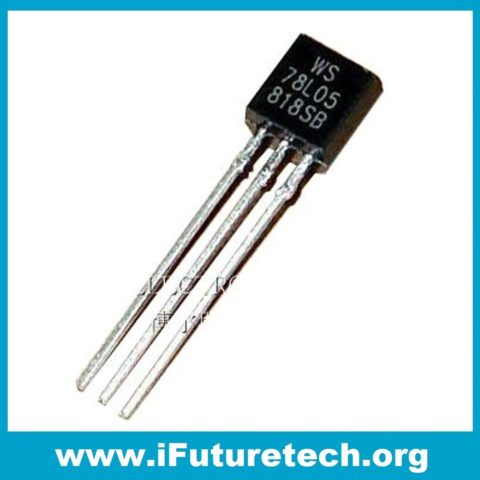

Микросхема 78L05 TO-92

Устройства, которые входят в схему блока питания, и поддерживают стабильное выходное напряжение, называются стабилизаторами напряжения. Эти устройства рассчитаны на фиксированные значения напряжения выхода: 5, 9 или 12 вольт.

Но существуют устройства с наличием регулировки. В них можно установить желаемое напряжение в определенных доступных пределах. Большинство стабилизаторов предназначены на определенный наибольший ток, который они выдерживают. Если превысить эту величину, то стабилизатор выйдет из строя.

Инновационные стабилизаторы оснащены блокировкой по току, обеспечивающей выключение устройства при достижении наибольшего тока в нагрузке и защищены от перегрева. Вместе со стабилизаторами, которые поддерживают положительное значение напряжения, есть и устройства, действующие с отрицательным напряжением. Они применяются в двухполярных блоках питания. Стабилизатор изготовлен в корпусе, подобном транзистору. На рисунке видны три вывода. Он рассчитан на напряжение 5 вольт и ток 1 ампер.

В корпусе есть отверстие для фиксации стабилизатора к радиатору. Модель является устройством положительного напряжения. Зеркальное отображение этого стабилизатора — это его аналог , предназначенный для отрицательного напряжения. На корпусе будет положительное напряжение, на вход поступит отрицательное значение. С выхода снимается -5 В. Чтобы стабилизаторы работали в нормальном режиме, нужно подавать на вход 10 вольт. Стабилизатор имеет распиновку, которая показана на рисунке.

Общий вывод соединен с корпусом. Во время установки устройства это играет важную роль. Две последние цифры обозначают выдаваемое микросхемой напряжение. Рассмотрим методы подключения к питанию цифровых приборов, сделанных самостоятельно, на микроконтроллерах. Любое электронное устройство требует для нормальной работы правильное подключение питания. Блок питания рассчитывается на определенную мощность.

Блоки питания без стабилизации, применяемые для роутеров, сотовых телефонов и другой техники, не сочетаются с питанием микроконтроллеров напрямую.

Выходное напряжение этих блоков изменяется, и зависит от подключенной мощности. Исключением из этого правила являются зарядные блоки для смартфонов с USB портом, на котором выходит 5 В.

Если разобрать стабилизатор и посмотреть его внутренности, то схема выглядела бы следующим образом:. Для электронных устройств не чувствительных к точности напряжения, такой прибор подойдет. Но для точной аппаратуры нужна качественная схема. В нашем случае стабилизатор выдает напряжение в интервале 4,,25 В, но нагрузка по току не должна быть больше 1 А.

Нестабильное входное напряжение колеблется в интервале 7, В. При этом выходное значение будет постоянно равно 5 В. Это является достоинством стабилизаторов.

При возрастании нагрузки, которую может выдать микросхема до 15 Вт , прибор лучше обеспечить охлаждением вентилятором с установленным радиатором.

Чем выше входное напряжение на микросхеме, тем выше потребляемая мощность, которая преобразуется в нагревание корпуса. В итоге микросхема перегреется и сработает защита, устройство отключится. Такое устройство имеет отличие от аналогичных приборов в своей простоте и приемлемой стабилизации. В нем использована микросхема КJ1А3. Этот стабилизатор использовался для цифровых устройств. Устройство состоит из рабочих узлов: запуска, источника образцового напряжения, схемы сравнения, усилителя тока, ключа на транзисторах, накопителя индуктивной энергии с коммутатором на диодах, фильтров входа и выхода.

После подключения питания начинает действовать узел запуска, который выполнен в виде стабилизатора напряжения. На эмиттере транзистора возникает напряжение 4 В. Диод VD3 закрыт. В итоге включается образцовое напряжение и усилитель тока. Ключ на транзисторах закрыт. На выходе усилителя образуется импульс напряжения, который открывает ключ, пропускающий ток на накопитель энергии. В стабилизаторе включается схема отрицательной связи, устройство переходит в режим работы.

Все применяемые детали тщательно проверяются. Перед установкой на плату резистора, его значение делают равным 3,3 кОм. Стабилизатор вначале подключают на 8 вольт с нагрузкой 10 Ом, далее, при необходимости устанавливают его на 5 вольт.

Watch this video on YouTube 7 оценок, среднее: 4,86 из 5 Вам также будет интересно Схемы простых стабилизаторов напряжения Стабилизаторы крен — описание, характеристики и типовая схема Как проверить все стабилизируещие приборы напряжения мультиметром Подключение однофазного стабилизатора напряжения Схема стабилизатора напряжения в своими руками Выбор и расчет мощности стабилизатора напряжения для газового котла.

Какой по Вашему мнению самый эффективный стабилизатор напряжения. Просмотреть результаты. Копирование материалов разрешено только с указанием активной ссылки на первоисточник.

Виды Применение Принцип работы Производители. Виды 0 Интегральный стабилизатор описание, примеры подключения Опубликовано Апрель 2, Содержание: 1 Распиновка 2 Стабилизаторы для питания микросхем 3 Стабилизатор напряжения 5 вольт. Стабилизатор 5V! На микросхеме LCV. Вам также будет интересно Схемы простых стабилизаторов напряжения Стабилизаторы крен — описание, характеристики и типовая схема Как проверить все стабилизируещие приборы напряжения мультиметром Подключение однофазного стабилизатора напряжения Схема стабилизатора напряжения в своими руками Выбор и расчет мощности стабилизатора напряжения для газового котла.

Игровой процесс на финансовые средства и способы пополнения в казино Вулкан online-vulcan-games. Преимущество бесплатных вращений в казино Вулкан wulkan-igrat.

Основные преимущества онлайн-казино Вулкан Ставка. Бонусы в онлайн казино vulkanstars. Как начать выигрывать много денег в казино Вулкан? Частотный преобразователь Все статьи.

Микросхема 78L05 TO-92

Устройства, которые входят в схему блока питания, и поддерживают стабильное выходное напряжение, называются стабилизаторами напряжения. Эти устройства рассчитаны на фиксированные значения напряжения выхода: 5, 9 или 12 вольт. Но существуют устройства с наличием регулировки. В них можно установить желаемое напряжение в определенных доступных пределах.

Стабилизатор 78L05 — простейший стабилизатор, аналог , только в другом корпусе. 78L05 — простейший стабилизатор положительного.

Интегральный стабилизатор 78L05: описание, примеры подключения, datasheet

Описание в формате pdf Линейный регулятор l78l05abd13tr. Линейный стабилизатор напряжения 78l05 sot предназначен для автоматического, постоянного поддержания стабильного напряжения. Используется в блоках питания. Package X. Маломощный аналог. Более подробные характеристики стабилизатора 78l05 sot , в том числе с чертежами корпуса, Вы можете получить скачав файл документации ниже на английском языке. Стабилизатор 78l05 — это наилучший вариант при проектировании источника питания схем, рассчитанных на работу от 5 вольт.

LM7805CT, Стабилизатор напряжения +5В, 4%, 1А [TO-220]

Маломощный аналог Практически каждая мировая фирма производящая интегральные схемы выпустила аналог этой микросхемы, обычно первые две буквы предваряющие обозначение 78L05 указывают на фирму, например: LM78L05, TS78L05, KA78L Конечно в любом случае, чтобы узнать параметры и цоколевку корпуса микросхемы лучше прочитать официальный datasheet. Но вот что мне не нравиться в официальной документации, что цоколевка приведена ненаглядно, и когда что-то чинишь или настраиваешь приходиться смотреть сразу на две картинки: соответствия названия и номера вывода и расположение номера вывода на самом корпусе.

Стабилизатор напряжения — важнейший радиоэлемент современных радиоэлектронных устройств. Он обеспечивает постоянное напряжение на выходе цепи, которое почти не зависит от нагрузки.

78l05 аналог, 2jz-gte

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Если, нет специального оборудования, типа паяльной станции и фенов, для отпайки микрочипа можно воспользоваться тонким фторопластовым проводом. Вместо высоковольтного провода можно использовать обычный, пропустив его через трубку от капельницы. Вход Регистрация Востановить пароль.

Стабилизатор напряжения линейный 78L05

Теперь поговорим о трех выводном стабилизаторе L Микросхема выпускается в двух видах, в пластмассовом корпусе — ТО, например как транзистор КТ и металлическом корпусе — ТО-3, например как всем известный КТ Три вывода, если считать слева на право — то соответственно вход, минус и выход. Последних две цифры в маркировке указывают на стабилизированный выход микросхемы — L — 5 в, — 6 в. Ниже будет описание и схема включения стабилизатора, которая подходит для всех микросхем этой серии. На конденсаторы малой емкости не смотрим, желательно поставить побольше. Output voltage — выходное напряжение.

Микросхема LCV, (12V; A; 4%) стабилизатор напряжения, ( грн. A Микросхема 78L05 ABD, smd 5V; mA; 5%, (SO

78L05 Аналог

Стабилизатор положительного фиксированного напряжения 5 вольт в корпусе TO Cтабилизатор рассчитан на нагрузку до mA. Стабилизаторы в этом исполнении рассчитаны на применение в слаботочных электрических цепях, поэтому установка корпуса TO на радиатор не предусмотрена.

Микросхемы серии 78xx

ВИДЕО ПО ТЕМЕ: Микросхемы стабилизаторы напряжения LM78L05 LM78L06 LM78L08 LM78L09 LM78L12 LM78L15

Стабилизатор положительного фиксированного напряжения 5 вольт в корпусе TO Cтабилизатор рассчитан на нагрузку до mA. Стабилизаторы в этом исполнении рассчитаны на применение в слаботочных электрических цепях, поэтому установка корпуса TO на радиатор не предусмотрена. Напряжение на входе 5 вольт. Для стабилизации отрицательного напряжения -5 В можно использовать аналогичный стабилизатор 79L

На выходе выдает ровные 5 Вольт, выдерживает хороший ток, особенно микросхемы в корпусе TO при монтаже на радиатор.

Стабилизатор напряжения линейный 78L05, Киев

Схема имеет встроенную защиту от перегрева и встроенную односкатную защиту выходного транзистора от перегрузок. Существует связанное с данным семейство 79xx для регуляторов отрицательного напряжения. Интегральные схемы 78xx и 79xx могут использоваться вместе, чтобы обеспечить как положительные, так и отрицательные напряжения питания в той же цепи. Впоследствии выпуск 78хх освоили различные производители. Биполярные ИС семейства 78xx изготавливаются по планарно-эпитаксиальной технологии , оптимизированной под производство мощных выходных транзисторов. В ИС применяются мощные и слаботочные npn-транзисторы, боковые pnp-транзисторы в источнике тока , подложечный pnp-транзистор в усилителе ошибки , поверхностные стабилитроны диоды Зенера и сопротивления величиной от 0,2 Ом датчик выходного тока до 20 К.

LM7805 datasheet Стабилизатор напряжения LM7805 харктеристики документация на русском

Стабилизатор положительного фиксированного напряжения 5 вольт в корпусе TO Cтабилизатор рассчитан на нагрузку до mA. Стабилизаторы в этом исполнении рассчитаны на применение в слаботочных электрических цепях, поэтому установка корпуса TO на радиатор не предусмотрена. Напряжение на входе 5 вольт.

78l05 схема включения — простой стабилизатор напряжения

78l05 схема включения — это самый популярный пяти вольтовый стабилизатор напряжения, аналог маломощной микросхемы 7805. В данной статье публикуется описание, параметры и сама схема включения прибора 78L05. В сущности чуть ли не каждая фирма в мире, которая создает интегральные микросхемы, выпустила свой аналоговый элемент этого чипа. Определение производителя данного электронного элемента читается по первым двум буквам, например: LM78L05 (TAIWAN SEMICONDUCTOR), TS78L05 (TAEJIN Technology HTC Korea).

Естественно, чтобы знать точные параметры электронного прибора, для этого конечно нужно воспользоваться официальным даташитом. Хотя и в официальной спецификации 78l05 схема включения есть некоторые нюансы, в частности это представленный эскиз расположения выводов, который не достаточно графически ясно выполнен. А когда приходится делать какой-либо ремонт или производить наладку устройства, то приходится смотреть одновременно на два изображения.

То-есть определять название и порядковый номер вывода и дополнительно смотреть где расположен вывод на самом корпусе. Несмотря на то, что на этом чипе вывод под номером 1 является выходной шиной, а последний вывод входным, на практике несколько раз дезориентировало меня. В итоге я неправильно делал разводку печатной платы. Чтобы впредь не повторить таких курьезов, я нанес обозначения выводов непосредственно на эскизы корпусов: ТО-92, SOT-89, SO-8.

78L05 схема включения

Представленная здесь микросхема наверное самая простая по своей конструкции, в составе которой находятся всего-навсего сам стабилизатор и пара конденсаторов. Для обеспечения корректной работы прибора, а также чтобы избежать возможности генерирования пульсирующих напряжений, на входном и выходном трактах нужно подключить конденсаторы. Номинальные значения подключаемых емкостей должны быть не менее 0,33 мкФ и 0,1 мкФ соответственно.

При использовании для питания стабилизатора выпрямленного напряжения с частотой 50Гц, то тогда емкость по входу необходимо увеличить. Лучше установить электролитический конденсатор, который имеет большее последовательное сопротивление. В этом варианте нужно электролит зашунтировать керамическим конденсатором.

Характеристики параметров стабилизатора напряжения 78L05

• Напряжение на выходе +5v.
• Ток на выходе 0,1 А.
• Оптимальное выходное напряжение от +7v до + 20v.
• Оптимальный диапазон температур от 0 до 130 °C.

Если есть необходимость в получении отрицательного стабилизированного напряжения -5v, то тогда нужно воспользоваться микросхемой 79L05. Ориентироваться в обозначениях очень просто — вторая цифра в коде означает, что этот прибор выполняет стабилизацию положительного напряжения, а цифра 9 — отрицательного напряжения. Буква L в коде, показывает номинальный ток 0,1 А, имеются модели с букой «m» — это ток 0,5 А, а если вообще без буквы, то этот прибор рассчитан на ток в 1 А. Последние две цифры в кодовом обозначении показывают номинальное выходное напряжение от 5 до 24v.

Аналоги отечественный производителей

На внутреннем рынке также представлен широкий выбор отечественных аналогов этого стабилизатора напряжений — КР1157ЕНхх, КР1181ЕНхх. В частности микросхему 78L05 можно заменять аналогами КР1157ЕН5 и КР1181ЕН5. Кренки серии
КР1181 имеют корпус TO-92, а КР1157ЕН5 выполнены в более массивном корпусе с допустимым током 0,25 А, который можно устанавливать на теплоотвод.

Корпус TO-92 — обозначение функций контактов по их номерам

Характеристики стабилизатора напряжений L78L05

78L05 схема включения цоколевка

11. 04.2020

Стабилизатор напряжения 78L05 выпускается в корпусах TO-92, SOT-89, SO-8.

Выходное напряжение +5 вольт. Выходной ток 100 миллиампер. Рекомендуемое напряжение на входе от +7 до + 20 вольт. Рекомендуемый температурный диапазон от 0 до 125 градусов по Цельсию.

В природе существуют две разновидности 7805 с током нагрузки до 1А и более маломощный 78L05 с током нагрузки до 0,1А. Кроме того промежуточным вариантом является микросхема 78M05 с током нагрузки до 0,5А. Полными отечественными аналогами микросхемы являются для 78L05 КР1157ЕН5 и 7805 для 142ЕН5

Распиновка микросхемы 7805 и 78m05

Емкость С1 на входе требуется для срезания высокочастотных помех при подачи входного напряжения. Емкость С2 но уже на выходе стабилизатора задает стабильность напряжения при резком изменении тока нагрузки, а так же существенно снижает степень пульсаций.

При проектирование требуется помнить, что для нормальной работы стабилизатора 78L05 напряжение на входе должно быть не ниже 7 и не выше 20 вольт.

Схема управления позволяет подавать и отключать питание идущее на стабилизатор напряжения. Управляющий сигнал должен быть уровня TTL или CMOS. Схема может использоваться в роли коммутатора питания под управлением микроконтроллера.

Ниже рассмотрим подборку наиболее интересные примеры практического использования интегрального стабилизатора 78L05.

Этак конструкция лабораторного блока питания отличается своей изысканностью, в первую очередь из-за нестандартного использования микросхемы TDA2030, источником стабилизированного напряжения которого является 78L05.

TDA2030 включена как неинвертирующий усилитель. При таком подсоединении коэффициент усиления рассчитывается по формуле 1+R4/R3 и равен 6. Поэтому, напряжение на выходе блока питания, при регулировании номинала сопротивления R2, будет плавно изменятся от 0 и до 30 вольт.

Повышенная стабильность, отсутствие перегрева радиокомпонентов, вот главные достоинства этой конструкции.

Индикатор включения выполнен на светодиоде HL1, вместо трансформатора использована гасящая цепь на компонентах C1 и R1, диодный выпрямительный мост на специализированной сборке, конденсаторы применяются для минимизации пульсаций, стабилитрон на 9 вольт и стабилизатор напряжения 78L05. Необходимость использования стабилитрона обуславливается тем, что напряжение с выхода диодного моста около 100 вольт и это может повредить стабилизатор 78L05.

Диапазон напряжений в этой схеме от 5 до 20 вольт. Изменение выходного напряжения осуществляется переменным сопротивлением R2. Максимальный ток нагрузки около 1,5 ампер.

Устройство способно заряжать разные типы аккумуляторных батарей: литиевые, никелевые, а так же свинцовые аккумуляторы, применяемые в бесперебойниках.

При заряде аккумуляторных батарей нужен стабильный тока зарядки, который должен быть около 1/10 части от емкости батареи. Постоянство зарядного тока задает стабилизатор 78L05 . У зарядного устройства четыре диапазона тока зарядки: 50, пять вольт, то для получения тока 50 мА требуется сопротивление на 100 Ом исходя из закона Ома. Для удобства конструкция ЗУ имеет индикатор, выполненный на двух биполярных транзисторах и светодиоде. Светодиод тухнет по окончанию зарядки аккумуляторной батареи.

По причине отрицательно ОС, идущей через нагрузку, на инвертирующем входе 2 микросхемы TDA2030 присутствует напряжение Uвх. Под его влиянием через нагрузку идет ток: I_h = U_вх / R₂.

Изменяя напряжение поступающее с переменного сопротивления R1 на вход ОУ DA2 от 0 и до 5 В, при постоянном значении сопротивления R2, можно варьировать ток протекающий через нагрузку от 0 до 0,5 А. Эту схема можно применить в роли ЗУ для зарядки разных аккумуляторов.

Зарядный ток ограничен сопротивлением (62 ом) примерно до уровня в 250 мА.

78L05 это наверное самый распространенный стабилизатор напряжения на 5 Вольт. Маломощный аналог 7805.

Практически каждая мировая фирма производящая интегральные схемы выпустила аналог этой микросхемы, обычно первые две буквы предваряющие обозначение 78L05 указывают на фирму, например: LM78L05, TS78L05, KA78L05.

Конечно в любом случае, чтобы узнать параметры и цоколевку корпуса микросхемы лучше прочитать официальный datasheet. Но вот что мне не нравиться в официальной документации, что цоколевка приведена ненаглядно, и когда что-то чинишь или настраиваешь приходиться смотреть сразу на две картинки: соответствия названия и номера вывода и расположение номера вывода на самом корпусе.
То что в этой микросхеме первый вывод является выходом, а последний — входом пару раз меня сбивало с толку и я неправильно разводил плату. Дабы в дальнейшем избежать подобных казусов, я пририсовал название выводов прямо на рисунки корпусов в исполнениях SO-8, SOT-89, TO-92.

78L05 цоколевка

78L05 схема включения

Проще схем наверное не бывает: сам стабилизатор и два конденсатора. Чтобы стабилизатор работал правильно (нормально стабилизировал и не генерировал пульсации) стабилизатора на вход и выход необходимо подключить конденсаторы. Причем их номиналы не должны быть меньше 0,33 мкФ и 0,1 мкФ соответственно.

Если стабилизатор питается выпрямленным напряжением частотой 50Гц, то входной конденсатор приходиться увеличивать, ставить электролитический у которого не маленькое последовательное сопротивление. Поэтому в данном случае к электролитическому конденсатору в параллель нужно поставить керамический.

78L05 характеристики

• Выходное напряжение +5 В.
• Выходной ток 0,1 А.
• Рекомендуемое напряжение на входе от +7 до + 20 В.
• Рекомендуемый температурный диапазон от 0 до 125 градусов Цельсия.

Стабилизатор 78L05 лишь один из большого семейства.
Для стабилизации отрицательного напряжения -5 В можно использовать аналогичный стабилизатор 79L05.
То есть вторая цифра 8 означает положительное напряжение стабилизации, а цифра 9 — отрицательное.
Следующая буква «L» как раз обозначает ток 0,1 А, есть модификации с буквой «M» на пол ампера и вообще без буквы 7805 — на 1 А.
А последние две цифры определяют выходное напряжение, кроме 5 В, выпускаются стабилизаторы на 6, 8, 9, 10, 12, 15, 18 и 24В.

Отечественные аналоги

Существуют и отечественные аналоги этой серии микросхем — КР1157ЕНхх, КР1181ЕНхх. Таким образом 5 В стабилизатор 78L05 имеет аналоги КР1157ЕН5, КР1181ЕН5.
Серия КР1181 выполнена в корпусе TO-92, а КР1157ЕН5 в более мощном корпусе допускающем установку на радиатор и поэтому способная отдавать ток до 250 мА.

Для более мощных стабилизаторов также существуют аналоги: одно амперные микросхемы в металло-керамическом корпусе с позолоченными выводами серии 142ЕНхх, и серия КР142ЕНхх в пластиковых корпусах КТ-28-2 (TO-220).

У 500 мА стабилизаторов тоже есть отечественные аналогии — серия КР1332ЕНхх.

Еще стоит обратить внимание, что даже если на выходе 75L05 не будет нагрузки, стабилизатор все равно будет потреблять ток, причем для приборов с батарейным питанием вполне приличный — до 5 мА.

21 thoughts on “ Стабилизатор 78L05, параметры 78L05, схема включения 78L05 ”

А вот от Texas Instruments на 100мА серию pdf datasheet LM78L05, LM78L09, LM78L12, LM78L15, LM78L62, LM78L82.

Аналог с входным напряжением до 30 Вольт у него есть?

Несмотря на непростую внутреннюю схему, встраивать такой стабилизатор в собственные схемы очень просто.

скажите нужен ли радиатор, если да то как его установить. Подскажите примерный номинал фильтрующих конденсаторов.

для 78L05 вх мин.-0.33мкф вых мин -0.1мкф

Скажите можно ли стабилизатор напряжения использовать, как стабилизатор тока, например для светодиода. Если можно то, как и применимо это к другим микросхемам.

Например можно использовать схему выше в качестве стабилизатора тока. Для этого между источником питания и входом последовательно включаем наши светодиоды, а выход соединяем с землей через нагрузочное сопротивление, которым можно отрегулировать ток.
Из описанных автором подойдет любая микросхема, но чтобы уменьшить потери, на вывод Gnd мощных стабилизаторов лучше добавить отрицательное смещение.

Стамиллиамперники для установки на радиатор не предназначены, разве что планарный SOT-89, ему радиатором может служить увеличенная контактная площадка печатной платы, к которой он припаивается дополнительным земляным выводом. Причем, сама площадка с земляной шиной может быть и не связана электрически.
Более мощные — имеют дополнительное «ухо» с отверстием, к нему можно крепить радиатор, как правило это просто пластинка алюминия.
Номинал фильтрующих для 0,1 А достаточно по 100 мкФ, защиту от ВЧ можно и не ставить, но если надежность важнее, то 0,01-0,1 мкФ.

Радиатор — не нужен совершенно! Ни на планарный, ни на какой! Это же слаботочная деталь!
Конечно — греется, конечно — страшно что сгорит) Если совсем страшно, то выход один — поменять на что-то более мощное, и там уже может и надо будет ставить радиатор)
А конденсаторы я ставлю 220мкФ.

Кто нибудь знает есть ли у этих микросхем защита от КЗ в нагрузке.
В моей практике если Uвх отличается от Uвых больше чем на 5в, то вероятность выхода из строя через 3-5 лет довольно высокая, и греется она при этом.

Есть встроенная защита от КЗ путем ограничения тока, ещё есть защита от перегрева, а вот от переполюсовки входного напряжения нету.

Нужна зарядка в машину 2А, какая микросхема нужна?

В мвшину нужен драйвер, а не обычный стабилизатор на крен

Подскажите за макировку LS7805, буква S — что означает?

При разработке блока питания необходимо иметь в виду, что для устойчивой работы стабилизатора 78L05 напряжение на входе должно быть не менее 7 и не более 20 вольт.

Подскажите как проверить его на исправность?

Купил автомобильную зарядку за 100р для телефона. Снаружи бирка 1000мА, а внутри этот стабилизатор

Если 78L05, подчеркиваю, с буквой L, то обыкновенный развод. 100 mА, даже для этой микросхемы, это предельное значение, на котором ее не желательно эксплуатировать. Иначе быстро выйдет из стоя. И еще учтите какая мощность на ней будет рассеиватся при входном 12-14 вольт.

Как миниму там должен быть ещё транзистор, иначе это именно 100ма.

Сергей, это же китайские 1000мА, а Российские это 100.

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Стабилизатор напряжения 78L05 выпускается в корпусах TO-92, SOT-89, SO-8.

Выходное напряжение +5 вольт. Выходной ток 100 миллиампер. Рекомендуемое напряжение на входе от +7 до + 20 вольт. Рекомендуемый температурный диапазон от 0 до 125 градусов по Цельсию.

В природе существуют две разновидности 7805 с током нагрузки до 1А и более маломощный 78L05 с током нагрузки до 0,1А. Кроме того промежуточным вариантом является микросхема 78M05 с током нагрузки до 0,5А. Полными отечественными аналогами микросхемы являются для 78L05 КР1157ЕН5 и 7805 для 142ЕН5

Распиновка микросхемы 7805 и 78m05

Емкость С1 на входе требуется для срезания высокочастотных помех при подачи входного напряжения. Емкость С2 но уже на выходе стабилизатора задает стабильность напряжения при резком изменении тока нагрузки, а так же существенно снижает степень пульсаций.

При проектирование требуется помнить, что для нормальной работы стабилизатора 78L05 напряжение на входе должно быть не ниже 7 и не выше 20 вольт.

Схема управления позволяет подавать и отключать питание идущее на стабилизатор напряжения. Управляющий сигнал должен быть уровня TTL или CMOS. Схема может использоваться в роли коммутатора питания под управлением микроконтроллера.

Ниже рассмотрим подборку наиболее интересные примеры практического использования интегрального стабилизатора 78L05.

Этак конструкция лабораторного блока питания отличается своей изысканностью, в первую очередь из-за нестандартного использования микросхемы TDA2030, источником стабилизированного напряжения которого является 78L05.

TDA2030 включена как неинвертирующий усилитель. При таком подсоединении коэффициент усиления рассчитывается по формуле 1+R4/R3 и равен 6. Поэтому, напряжение на выходе блока питания, при регулировании номинала сопротивления R2, будет плавно изменятся от 0 и до 30 вольт.

Повышенная стабильность, отсутствие перегрева радиокомпонентов, вот главные достоинства этой конструкции.

Индикатор включения выполнен на светодиоде HL1, вместо трансформатора использована гасящая цепь на компонентах C1 и R1, диодный выпрямительный мост на специализированной сборке, конденсаторы применяются для минимизации пульсаций, стабилитрон на 9 вольт и стабилизатор напряжения 78L05. Необходимость использования стабилитрона обуславливается тем, что напряжение с выхода диодного моста около 100 вольт и это может повредить стабилизатор 78L05.

Диапазон напряжений в этой схеме от 5 до 20 вольт. Изменение выходного напряжения осуществляется переменным сопротивлением R2. Максимальный ток нагрузки около 1,5 ампер.

Устройство способно заряжать разные типы аккумуляторных батарей: литиевые, никелевые, а так же свинцовые аккумуляторы, применяемые в бесперебойниках.

При заряде аккумуляторных батарей нужен стабильный тока зарядки, который должен быть около 1/10 части от емкости батареи. Постоянство зарядного тока задает стабилизатор 78L05 . У зарядного устройства четыре диапазона тока зарядки: 50, пять вольт, то для получения тока 50 мА требуется сопротивление на 100 Ом исходя из закона Ома. Для удобства конструкция ЗУ имеет индикатор, выполненный на двух биполярных транзисторах и светодиоде. Светодиод тухнет по окончанию зарядки аккумуляторной батареи.

По причине отрицательно ОС, идущей через нагрузку, на инвертирующем входе 2 микросхемы TDA2030 присутствует напряжение Uвх. Под его влиянием через нагрузку идет ток: I_h = U_вх / R₂.

Изменяя напряжение поступающее с переменного сопротивления R1 на вход ОУ DA2 от 0 и до 5 В, при постоянном значении сопротивления R2, можно варьировать ток протекающий через нагрузку от 0 до 0,5 А. Эту схема можно применить в роли ЗУ для зарядки разных аккумуляторов.

Зарядный ток ограничен сопротивлением (62 ом) примерно до уровня в 250 мА.

78L05 это наверное самый распространенный стабилизатор напряжения на 5 Вольт. Маломощный аналог 7805.

Практически каждая мировая фирма производящая интегральные схемы выпустила аналог этой микросхемы, обычно первые две буквы предваряющие обозначение 78L05 указывают на фирму, например: LM78L05, TS78L05, KA78L05.

Конечно в любом случае, чтобы узнать параметры и цоколевку корпуса микросхемы лучше прочитать официальный datasheet. Но вот что мне не нравиться в официальной документации, что цоколевка приведена ненаглядно, и когда что-то чинишь или настраиваешь приходиться смотреть сразу на две картинки: соответствия названия и номера вывода и расположение номера вывода на самом корпусе.
То что в этой микросхеме первый вывод является выходом, а последний — входом пару раз меня сбивало с толку и я неправильно разводил плату. Дабы в дальнейшем избежать подобных казусов, я пририсовал название выводов прямо на рисунки корпусов в исполнениях SO-8, SOT-89, TO-92.

78L05 цоколевка

78L05 схема включения

Проще схем наверное не бывает: сам стабилизатор и два конденсатора. Чтобы стабилизатор работал правильно (нормально стабилизировал и не генерировал пульсации) стабилизатора на вход и выход необходимо подключить конденсаторы. Причем их номиналы не должны быть меньше 0,33 мкФ и 0,1 мкФ соответственно.

Если стабилизатор питается выпрямленным напряжением частотой 50Гц, то входной конденсатор приходиться увеличивать, ставить электролитический у которого не маленькое последовательное сопротивление. Поэтому в данном случае к электролитическому конденсатору в параллель нужно поставить керамический.

78L05 характеристики

• Выходное напряжение +5 В.
• Выходной ток 0,1 А.
• Рекомендуемое напряжение на входе от +7 до + 20 В.
• Рекомендуемый температурный диапазон от 0 до 125 градусов Цельсия.

Стабилизатор 78L05 лишь один из большого семейства.
Для стабилизации отрицательного напряжения -5 В можно использовать аналогичный стабилизатор 79L05.
То есть вторая цифра 8 означает положительное напряжение стабилизации, а цифра 9 — отрицательное.
Следующая буква «L» как раз обозначает ток 0,1 А, есть модификации с буквой «M» на пол ампера и вообще без буквы 7805 — на 1 А.
А последние две цифры определяют выходное напряжение, кроме 5 В, выпускаются стабилизаторы на 6, 8, 9, 10, 12, 15, 18 и 24В.

Отечественные аналоги

Существуют и отечественные аналоги этой серии микросхем — КР1157ЕНхх, КР1181ЕНхх. Таким образом 5 В стабилизатор 78L05 имеет аналоги КР1157ЕН5, КР1181ЕН5.
Серия КР1181 выполнена в корпусе TO-92, а КР1157ЕН5 в более мощном корпусе допускающем установку на радиатор и поэтому способная отдавать ток до 250 мА.

Для более мощных стабилизаторов также существуют аналоги: одно амперные микросхемы в металло-керамическом корпусе с позолоченными выводами серии 142ЕНхх, и серия КР142ЕНхх в пластиковых корпусах КТ-28-2 (TO-220).

У 500 мА стабилизаторов тоже есть отечественные аналогии — серия КР1332ЕНхх.

Еще стоит обратить внимание, что даже если на выходе 75L05 не будет нагрузки, стабилизатор все равно будет потреблять ток, причем для приборов с батарейным питанием вполне приличный — до 5 мА.

21 thoughts on “ Стабилизатор 78L05, параметры 78L05, схема включения 78L05 ”

А вот от Texas Instruments на 100мА серию pdf datasheet LM78L05, LM78L09, LM78L12, LM78L15, LM78L62, LM78L82.

Аналог с входным напряжением до 30 Вольт у него есть?

Несмотря на непростую внутреннюю схему, встраивать такой стабилизатор в собственные схемы очень просто.

скажите нужен ли радиатор, если да то как его установить. Подскажите примерный номинал фильтрующих конденсаторов.

для 78L05 вх мин.-0.33мкф вых мин -0.1мкф

Скажите можно ли стабилизатор напряжения использовать, как стабилизатор тока, например для светодиода. Если можно то, как и применимо это к другим микросхемам.

Например можно использовать схему выше в качестве стабилизатора тока. Для этого между источником питания и входом последовательно включаем наши светодиоды, а выход соединяем с землей через нагрузочное сопротивление, которым можно отрегулировать ток.
Из описанных автором подойдет любая микросхема, но чтобы уменьшить потери, на вывод Gnd мощных стабилизаторов лучше добавить отрицательное смещение.

Стамиллиамперники для установки на радиатор не предназначены, разве что планарный SOT-89, ему радиатором может служить увеличенная контактная площадка печатной платы, к которой он припаивается дополнительным земляным выводом. Причем, сама площадка с земляной шиной может быть и не связана электрически.
Более мощные — имеют дополнительное «ухо» с отверстием, к нему можно крепить радиатор, как правило это просто пластинка алюминия.
Номинал фильтрующих для 0,1 А достаточно по 100 мкФ, защиту от ВЧ можно и не ставить, но если надежность важнее, то 0,01-0,1 мкФ.

Радиатор — не нужен совершенно! Ни на планарный, ни на какой! Это же слаботочная деталь!
Конечно — греется, конечно — страшно что сгорит) Если совсем страшно, то выход один — поменять на что-то более мощное, и там уже может и надо будет ставить радиатор)
А конденсаторы я ставлю 220мкФ.

Кто нибудь знает есть ли у этих микросхем защита от КЗ в нагрузке.
В моей практике если Uвх отличается от Uвых больше чем на 5в, то вероятность выхода из строя через 3-5 лет довольно высокая, и греется она при этом.

Есть встроенная защита от КЗ путем ограничения тока, ещё есть защита от перегрева, а вот от переполюсовки входного напряжения нету.

Нужна зарядка в машину 2А, какая микросхема нужна?

В мвшину нужен драйвер, а не обычный стабилизатор на крен

Подскажите за макировку LS7805, буква S — что означает?

При разработке блока питания необходимо иметь в виду, что для устойчивой работы стабилизатора 78L05 напряжение на входе должно быть не менее 7 и не более 20 вольт.

Подскажите как проверить его на исправность?

Купил автомобильную зарядку за 100р для телефона. Снаружи бирка 1000мА, а внутри этот стабилизатор

Если 78L05, подчеркиваю, с буквой L, то обыкновенный развод. 100 mА, даже для этой микросхемы, это предельное значение, на котором ее не желательно эксплуатировать. Иначе быстро выйдет из стоя. И еще учтите какая мощность на ней будет рассеиватся при входном 12-14 вольт.

Как миниму там должен быть ещё транзистор, иначе это именно 100ма.

Сергей, это же китайские 1000мА, а Российские это 100.

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Стабилизатор напряжения 78L05 выпускается в корпусах TO-92, SOT-89, SO-8.

Выходное напряжение +5 вольт. Выходной ток 100 миллиампер. Рекомендуемое напряжение на входе от +7 до + 20 вольт. Рекомендуемый температурный диапазон от 0 до 125 градусов по Цельсию.

В природе существуют две разновидности 7805 с током нагрузки до 1А и более маломощный 78L05 с током нагрузки до 0,1А. Кроме того промежуточным вариантом является микросхема 78M05 с током нагрузки до 0,5А. Полными отечественными аналогами микросхемы являются для 78L05 КР1157ЕН5 и 7805 для 142ЕН5

Распиновка микросхемы 7805 и 78m05

Емкость С1 на входе требуется для срезания высокочастотных помех при подачи входного напряжения. Емкость С2 но уже на выходе стабилизатора задает стабильность напряжения при резком изменении тока нагрузки, а так же существенно снижает степень пульсаций.

При проектирование требуется помнить, что для нормальной работы стабилизатора 78L05 напряжение на входе должно быть не ниже 7 и не выше 20 вольт.

Схема управления позволяет подавать и отключать питание идущее на стабилизатор напряжения. Управляющий сигнал должен быть уровня TTL или CMOS. Схема может использоваться в роли коммутатора питания под управлением микроконтроллера.

Ниже рассмотрим подборку наиболее интересные примеры практического использования интегрального стабилизатора 78L05.

Этак конструкция лабораторного блока питания отличается своей изысканностью, в первую очередь из-за нестандартного использования микросхемы TDA2030, источником стабилизированного напряжения которого является 78L05.

TDA2030 включена как неинвертирующий усилитель. При таком подсоединении коэффициент усиления рассчитывается по формуле 1+R4/R3 и равен 6. Поэтому, напряжение на выходе блока питания, при регулировании номинала сопротивления R2, будет плавно изменятся от 0 и до 30 вольт.

Повышенная стабильность, отсутствие перегрева радиокомпонентов, вот главные достоинства этой конструкции.

Индикатор включения выполнен на светодиоде HL1, вместо трансформатора использована гасящая цепь на компонентах C1 и R1, диодный выпрямительный мост на специализированной сборке, конденсаторы применяются для минимизации пульсаций, стабилитрон на 9 вольт и стабилизатор напряжения 78L05. Необходимость использования стабилитрона обуславливается тем, что напряжение с выхода диодного моста около 100 вольт и это может повредить стабилизатор 78L05.

Диапазон напряжений в этой схеме от 5 до 20 вольт. Изменение выходного напряжения осуществляется переменным сопротивлением R2. Максимальный ток нагрузки около 1,5 ампер.

Устройство способно заряжать разные типы аккумуляторных батарей: литиевые, никелевые, а так же свинцовые аккумуляторы, применяемые в бесперебойниках.

При заряде аккумуляторных батарей нужен стабильный тока зарядки, который должен быть около 1/10 части от емкости батареи. Постоянство зарядного тока задает стабилизатор 78L05 . У зарядного устройства четыре диапазона тока зарядки: 50, пять вольт, то для получения тока 50 мА требуется сопротивление на 100 Ом исходя из закона Ома. Для удобства конструкция ЗУ имеет индикатор, выполненный на двух биполярных транзисторах и светодиоде. Светодиод тухнет по окончанию зарядки аккумуляторной батареи.

По причине отрицательно ОС, идущей через нагрузку, на инвертирующем входе 2 микросхемы TDA2030 присутствует напряжение Uвх. Под его влиянием через нагрузку идет ток: I_h = U_вх / R₂.

Изменяя напряжение поступающее с переменного сопротивления R1 на вход ОУ DA2 от 0 и до 5 В, при постоянном значении сопротивления R2, можно варьировать ток протекающий через нагрузку от 0 до 0,5 А. Эту схема можно применить в роли ЗУ для зарядки разных аккумуляторов.

Зарядный ток ограничен сопротивлением (62 ом) примерно до уровня в 250 мА.

78L05 это наверное самый распространенный стабилизатор напряжения на 5 Вольт. Маломощный аналог 7805.

Практически каждая мировая фирма производящая интегральные схемы выпустила аналог этой микросхемы, обычно первые две буквы предваряющие обозначение 78L05 указывают на фирму, например: LM78L05, TS78L05, KA78L05.

Конечно в любом случае, чтобы узнать параметры и цоколевку корпуса микросхемы лучше прочитать официальный datasheet. Но вот что мне не нравиться в официальной документации, что цоколевка приведена ненаглядно, и когда что-то чинишь или настраиваешь приходиться смотреть сразу на две картинки: соответствия названия и номера вывода и расположение номера вывода на самом корпусе.
То что в этой микросхеме первый вывод является выходом, а последний — входом пару раз меня сбивало с толку и я неправильно разводил плату. Дабы в дальнейшем избежать подобных казусов, я пририсовал название выводов прямо на рисунки корпусов в исполнениях SO-8, SOT-89, TO-92.

78L05 цоколевка

78L05 схема включения

Проще схем наверное не бывает: сам стабилизатор и два конденсатора. Чтобы стабилизатор работал правильно (нормально стабилизировал и не генерировал пульсации) стабилизатора на вход и выход необходимо подключить конденсаторы. Причем их номиналы не должны быть меньше 0,33 мкФ и 0,1 мкФ соответственно.

Если стабилизатор питается выпрямленным напряжением частотой 50Гц, то входной конденсатор приходиться увеличивать, ставить электролитический у которого не маленькое последовательное сопротивление. Поэтому в данном случае к электролитическому конденсатору в параллель нужно поставить керамический.

78L05 характеристики

• Выходное напряжение +5 В.
• Выходной ток 0,1 А.
• Рекомендуемое напряжение на входе от +7 до + 20 В.
• Рекомендуемый температурный диапазон от 0 до 125 градусов Цельсия.

Стабилизатор 78L05 лишь один из большого семейства.
Для стабилизации отрицательного напряжения -5 В можно использовать аналогичный стабилизатор 79L05.
То есть вторая цифра 8 означает положительное напряжение стабилизации, а цифра 9 — отрицательное.
Следующая буква «L» как раз обозначает ток 0,1 А, есть модификации с буквой «M» на пол ампера и вообще без буквы 7805 — на 1 А.
А последние две цифры определяют выходное напряжение, кроме 5 В, выпускаются стабилизаторы на 6, 8, 9, 10, 12, 15, 18 и 24В.

Отечественные аналоги

Существуют и отечественные аналоги этой серии микросхем — КР1157ЕНхх, КР1181ЕНхх. Таким образом 5 В стабилизатор 78L05 имеет аналоги КР1157ЕН5, КР1181ЕН5.
Серия КР1181 выполнена в корпусе TO-92, а КР1157ЕН5 в более мощном корпусе допускающем установку на радиатор и поэтому способная отдавать ток до 250 мА.

Для более мощных стабилизаторов также существуют аналоги: одно амперные микросхемы в металло-керамическом корпусе с позолоченными выводами серии 142ЕНхх, и серия КР142ЕНхх в пластиковых корпусах КТ-28-2 (TO-220).

У 500 мА стабилизаторов тоже есть отечественные аналогии — серия КР1332ЕНхх.

Еще стоит обратить внимание, что даже если на выходе 75L05 не будет нагрузки, стабилизатор все равно будет потреблять ток, причем для приборов с батарейным питанием вполне приличный — до 5 мА.

21 thoughts on “ Стабилизатор 78L05, параметры 78L05, схема включения 78L05 ”

А вот от Texas Instruments на 100мА серию pdf datasheet LM78L05, LM78L09, LM78L12, LM78L15, LM78L62, LM78L82.

Аналог с входным напряжением до 30 Вольт у него есть?

Несмотря на непростую внутреннюю схему, встраивать такой стабилизатор в собственные схемы очень просто.

скажите нужен ли радиатор, если да то как его установить. Подскажите примерный номинал фильтрующих конденсаторов.

для 78L05 вх мин. -0.33мкф вых мин -0.1мкф

Скажите можно ли стабилизатор напряжения использовать, как стабилизатор тока, например для светодиода. Если можно то, как и применимо это к другим микросхемам.

Например можно использовать схему выше в качестве стабилизатора тока. Для этого между источником питания и входом последовательно включаем наши светодиоды, а выход соединяем с землей через нагрузочное сопротивление, которым можно отрегулировать ток.
Из описанных автором подойдет любая микросхема, но чтобы уменьшить потери, на вывод Gnd мощных стабилизаторов лучше добавить отрицательное смещение.

Стамиллиамперники для установки на радиатор не предназначены, разве что планарный SOT-89, ему радиатором может служить увеличенная контактная площадка печатной платы, к которой он припаивается дополнительным земляным выводом. Причем, сама площадка с земляной шиной может быть и не связана электрически.
Более мощные — имеют дополнительное «ухо» с отверстием, к нему можно крепить радиатор, как правило это просто пластинка алюминия.
Номинал фильтрующих для 0,1 А достаточно по 100 мкФ, защиту от ВЧ можно и не ставить, но если надежность важнее, то 0,01-0,1 мкФ.

Радиатор — не нужен совершенно! Ни на планарный, ни на какой! Это же слаботочная деталь!
Конечно — греется, конечно — страшно что сгорит) Если совсем страшно, то выход один — поменять на что-то более мощное, и там уже может и надо будет ставить радиатор)
А конденсаторы я ставлю 220мкФ.

Кто нибудь знает есть ли у этих микросхем защита от КЗ в нагрузке.
В моей практике если Uвх отличается от Uвых больше чем на 5в, то вероятность выхода из строя через 3-5 лет довольно высокая, и греется она при этом.

Есть встроенная защита от КЗ путем ограничения тока, ещё есть защита от перегрева, а вот от переполюсовки входного напряжения нету.

Нужна зарядка в машину 2А, какая микросхема нужна?

В мвшину нужен драйвер, а не обычный стабилизатор на крен

Подскажите за макировку LS7805, буква S — что означает?

При разработке блока питания необходимо иметь в виду, что для устойчивой работы стабилизатора 78L05 напряжение на входе должно быть не менее 7 и не более 20 вольт.

Подскажите как проверить его на исправность?

Купил автомобильную зарядку за 100р для телефона. Снаружи бирка 1000мА, а внутри этот стабилизатор

Если 78L05, подчеркиваю, с буквой L, то обыкновенный развод. 100 mА, даже для этой микросхемы, это предельное значение, на котором ее не желательно эксплуатировать. Иначе быстро выйдет из стоя. И еще учтите какая мощность на ней будет рассеиватся при входном 12-14 вольт.

Как миниму там должен быть ещё транзистор, иначе это именно 100ма.

Сергей, это же китайские 1000мА, а Российские это 100.

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Стабилизатор напряжения 78L05 выпускается в корпусах TO-92, SOT-89, SO-8.

Выходное напряжение +5 вольт. Выходной ток 100 миллиампер. Рекомендуемое напряжение на входе от +7 до + 20 вольт. Рекомендуемый температурный диапазон от 0 до 125 градусов по Цельсию.

В природе существуют две разновидности 7805 с током нагрузки до 1А и более маломощный 78L05 с током нагрузки до 0,1А. Кроме того промежуточным вариантом является микросхема 78M05 с током нагрузки до 0,5А. Полными отечественными аналогами микросхемы являются для 78L05 КР1157ЕН5 и 7805 для 142ЕН5

Распиновка микросхемы 7805 и 78m05

Емкость С1 на входе требуется для срезания высокочастотных помех при подачи входного напряжения. Емкость С2 но уже на выходе стабилизатора задает стабильность напряжения при резком изменении тока нагрузки, а так же существенно снижает степень пульсаций.

При проектирование требуется помнить, что для нормальной работы стабилизатора 78L05 напряжение на входе должно быть не ниже 7 и не выше 20 вольт.

Схема управления позволяет подавать и отключать питание идущее на стабилизатор напряжения. Управляющий сигнал должен быть уровня TTL или CMOS. Схема может использоваться в роли коммутатора питания под управлением микроконтроллера.

Ниже рассмотрим подборку наиболее интересные примеры практического использования интегрального стабилизатора 78L05.

Этак конструкция лабораторного блока питания отличается своей изысканностью, в первую очередь из-за нестандартного использования микросхемы TDA2030, источником стабилизированного напряжения которого является 78L05.

TDA2030 включена как неинвертирующий усилитель. При таком подсоединении коэффициент усиления рассчитывается по формуле 1+R4/R3 и равен 6. Поэтому, напряжение на выходе блока питания, при регулировании номинала сопротивления R2, будет плавно изменятся от 0 и до 30 вольт.

Повышенная стабильность, отсутствие перегрева радиокомпонентов, вот главные достоинства этой конструкции.

Индикатор включения выполнен на светодиоде HL1, вместо трансформатора использована гасящая цепь на компонентах C1 и R1, диодный выпрямительный мост на специализированной сборке, конденсаторы применяются для минимизации пульсаций, стабилитрон на 9 вольт и стабилизатор напряжения 78L05. Необходимость использования стабилитрона обуславливается тем, что напряжение с выхода диодного моста около 100 вольт и это может повредить стабилизатор 78L05.

Диапазон напряжений в этой схеме от 5 до 20 вольт. Изменение выходного напряжения осуществляется переменным сопротивлением R2. Максимальный ток нагрузки около 1,5 ампер.

Устройство способно заряжать разные типы аккумуляторных батарей: литиевые, никелевые, а так же свинцовые аккумуляторы, применяемые в бесперебойниках.

При заряде аккумуляторных батарей нужен стабильный тока зарядки, который должен быть около 1/10 части от емкости батареи. Постоянство зарядного тока задает стабилизатор 78L05 . У зарядного устройства четыре диапазона тока зарядки: 50, пять вольт, то для получения тока 50 мА требуется сопротивление на 100 Ом исходя из закона Ома. Для удобства конструкция ЗУ имеет индикатор, выполненный на двух биполярных транзисторах и светодиоде. Светодиод тухнет по окончанию зарядки аккумуляторной батареи.

По причине отрицательно ОС, идущей через нагрузку, на инвертирующем входе 2 микросхемы TDA2030 присутствует напряжение Uвх. Под его влиянием через нагрузку идет ток: I_h = U_вх / R₂.

Изменяя напряжение поступающее с переменного сопротивления R1 на вход ОУ DA2 от 0 и до 5 В, при постоянном значении сопротивления R2, можно варьировать ток протекающий через нагрузку от 0 до 0,5 А. Эту схема можно применить в роли ЗУ для зарядки разных аккумуляторов.

Зарядный ток ограничен сопротивлением (62 ом) примерно до уровня в 250 мА.

78L05 это наверное самый распространенный стабилизатор напряжения на 5 Вольт. Маломощный аналог 7805.

Практически каждая мировая фирма производящая интегральные схемы выпустила аналог этой микросхемы, обычно первые две буквы предваряющие обозначение 78L05 указывают на фирму, например: LM78L05, TS78L05, KA78L05.

Конечно в любом случае, чтобы узнать параметры и цоколевку корпуса микросхемы лучше прочитать официальный datasheet. Но вот что мне не нравиться в официальной документации, что цоколевка приведена ненаглядно, и когда что-то чинишь или настраиваешь приходиться смотреть сразу на две картинки: соответствия названия и номера вывода и расположение номера вывода на самом корпусе.
То что в этой микросхеме первый вывод является выходом, а последний — входом пару раз меня сбивало с толку и я неправильно разводил плату. Дабы в дальнейшем избежать подобных казусов, я пририсовал название выводов прямо на рисунки корпусов в исполнениях SO-8, SOT-89, TO-92.

78L05 цоколевка

78L05 схема включения

Проще схем наверное не бывает: сам стабилизатор и два конденсатора. Чтобы стабилизатор работал правильно (нормально стабилизировал и не генерировал пульсации) стабилизатора на вход и выход необходимо подключить конденсаторы. Причем их номиналы не должны быть меньше 0,33 мкФ и 0,1 мкФ соответственно.

Если стабилизатор питается выпрямленным напряжением частотой 50Гц, то входной конденсатор приходиться увеличивать, ставить электролитический у которого не маленькое последовательное сопротивление. Поэтому в данном случае к электролитическому конденсатору в параллель нужно поставить керамический.

78L05 характеристики

• Выходное напряжение +5 В.
• Выходной ток 0,1 А.
• Рекомендуемое напряжение на входе от +7 до + 20 В.
• Рекомендуемый температурный диапазон от 0 до 125 градусов Цельсия.

Стабилизатор 78L05 лишь один из большого семейства.
Для стабилизации отрицательного напряжения -5 В можно использовать аналогичный стабилизатор 79L05.
То есть вторая цифра 8 означает положительное напряжение стабилизации, а цифра 9 — отрицательное.
Следующая буква «L» как раз обозначает ток 0,1 А, есть модификации с буквой «M» на пол ампера и вообще без буквы 7805 — на 1 А.
А последние две цифры определяют выходное напряжение, кроме 5 В, выпускаются стабилизаторы на 6, 8, 9, 10, 12, 15, 18 и 24В.

Отечественные аналоги

Существуют и отечественные аналоги этой серии микросхем — КР1157ЕНхх, КР1181ЕНхх. Таким образом 5 В стабилизатор 78L05 имеет аналоги КР1157ЕН5, КР1181ЕН5.
Серия КР1181 выполнена в корпусе TO-92, а КР1157ЕН5 в более мощном корпусе допускающем установку на радиатор и поэтому способная отдавать ток до 250 мА.

Для более мощных стабилизаторов также существуют аналоги: одно амперные микросхемы в металло-керамическом корпусе с позолоченными выводами серии 142ЕНхх, и серия КР142ЕНхх в пластиковых корпусах КТ-28-2 (TO-220).

У 500 мА стабилизаторов тоже есть отечественные аналогии — серия КР1332ЕНхх.

Еще стоит обратить внимание, что даже если на выходе 75L05 не будет нагрузки, стабилизатор все равно будет потреблять ток, причем для приборов с батарейным питанием вполне приличный — до 5 мА.

21 thoughts on “ Стабилизатор 78L05, параметры 78L05, схема включения 78L05 ”

А вот от Texas Instruments на 100мА серию pdf datasheet LM78L05, LM78L09, LM78L12, LM78L15, LM78L62, LM78L82.

Аналог с входным напряжением до 30 Вольт у него есть?

Несмотря на непростую внутреннюю схему, встраивать такой стабилизатор в собственные схемы очень просто.

скажите нужен ли радиатор, если да то как его установить. Подскажите примерный номинал фильтрующих конденсаторов.

для 78L05 вх мин.-0.33мкф вых мин -0.1мкф

Скажите можно ли стабилизатор напряжения использовать, как стабилизатор тока, например для светодиода. Если можно то, как и применимо это к другим микросхемам.

Например можно использовать схему выше в качестве стабилизатора тока. Для этого между источником питания и входом последовательно включаем наши светодиоды, а выход соединяем с землей через нагрузочное сопротивление, которым можно отрегулировать ток.
Из описанных автором подойдет любая микросхема, но чтобы уменьшить потери, на вывод Gnd мощных стабилизаторов лучше добавить отрицательное смещение.

Стамиллиамперники для установки на радиатор не предназначены, разве что планарный SOT-89, ему радиатором может служить увеличенная контактная площадка печатной платы, к которой он припаивается дополнительным земляным выводом. Причем, сама площадка с земляной шиной может быть и не связана электрически.
Более мощные — имеют дополнительное «ухо» с отверстием, к нему можно крепить радиатор, как правило это просто пластинка алюминия.
Номинал фильтрующих для 0,1 А достаточно по 100 мкФ, защиту от ВЧ можно и не ставить, но если надежность важнее, то 0,01-0,1 мкФ.

Радиатор — не нужен совершенно! Ни на планарный, ни на какой! Это же слаботочная деталь!
Конечно — греется, конечно — страшно что сгорит) Если совсем страшно, то выход один — поменять на что-то более мощное, и там уже может и надо будет ставить радиатор)
А конденсаторы я ставлю 220мкФ.

Кто нибудь знает есть ли у этих микросхем защита от КЗ в нагрузке.
В моей практике если Uвх отличается от Uвых больше чем на 5в, то вероятность выхода из строя через 3-5 лет довольно высокая, и греется она при этом.

Есть встроенная защита от КЗ путем ограничения тока, ещё есть защита от перегрева, а вот от переполюсовки входного напряжения нету.

Нужна зарядка в машину 2А, какая микросхема нужна?

В мвшину нужен драйвер, а не обычный стабилизатор на крен

Подскажите за макировку LS7805, буква S — что означает?

При разработке блока питания необходимо иметь в виду, что для устойчивой работы стабилизатора 78L05 напряжение на входе должно быть не менее 7 и не более 20 вольт.

Подскажите как проверить его на исправность?

Купил автомобильную зарядку за 100р для телефона. Снаружи бирка 1000мА, а внутри этот стабилизатор

Если 78L05, подчеркиваю, с буквой L, то обыкновенный развод. 100 mА, даже для этой микросхемы, это предельное значение, на котором ее не желательно эксплуатировать. Иначе быстро выйдет из стоя. И еще учтите какая мощность на ней будет рассеиватся при входном 12-14 вольт.

Как миниму там должен быть ещё транзистор, иначе это именно 100ма.

Сергей, это же китайские 1000мА, а Российские это 100.

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

11. 04.2020

Стабилизатор напряжения 78L05 выпускается в корпусах TO-92, SOT-89, SO-8.

Выходное напряжение +5 вольт. Выходной ток 100 миллиампер. Рекомендуемое напряжение на входе от +7 до + 20 вольт. Рекомендуемый температурный диапазон от 0 до 125 градусов по Цельсию.

В природе существуют две разновидности 7805 с током нагрузки до 1А и более маломощный 78L05 с током нагрузки до 0,1А. Кроме того промежуточным вариантом является микросхема 78M05 с током нагрузки до 0,5А. Полными отечественными аналогами микросхемы являются для 78L05 КР1157ЕН5 и 7805 для 142ЕН5

Распиновка микросхемы 7805 и 78m05

Емкость С1 на входе требуется для срезания высокочастотных помех при подачи входного напряжения. Емкость С2 но уже на выходе стабилизатора задает стабильность напряжения при резком изменении тока нагрузки, а так же существенно снижает степень пульсаций.

При проектирование требуется помнить, что для нормальной работы стабилизатора 78L05 напряжение на входе должно быть не ниже 7 и не выше 20 вольт.

Схема управления позволяет подавать и отключать питание идущее на стабилизатор напряжения. Управляющий сигнал должен быть уровня TTL или CMOS. Схема может использоваться в роли коммутатора питания под управлением микроконтроллера.

Ниже рассмотрим подборку наиболее интересные примеры практического использования интегрального стабилизатора 78L05.

Этак конструкция лабораторного блока питания отличается своей изысканностью, в первую очередь из-за нестандартного использования микросхемы TDA2030, источником стабилизированного напряжения которого является 78L05.

TDA2030 включена как неинвертирующий усилитель. При таком подсоединении коэффициент усиления рассчитывается по формуле 1+R4/R3 и равен 6. Поэтому, напряжение на выходе блока питания, при регулировании номинала сопротивления R2, будет плавно изменятся от 0 и до 30 вольт.

Повышенная стабильность, отсутствие перегрева радиокомпонентов, вот главные достоинства этой конструкции.

Индикатор включения выполнен на светодиоде HL1, вместо трансформатора использована гасящая цепь на компонентах C1 и R1, диодный выпрямительный мост на специализированной сборке, конденсаторы применяются для минимизации пульсаций, стабилитрон на 9 вольт и стабилизатор напряжения 78L05. Необходимость использования стабилитрона обуславливается тем, что напряжение с выхода диодного моста около 100 вольт и это может повредить стабилизатор 78L05.

Диапазон напряжений в этой схеме от 5 до 20 вольт. Изменение выходного напряжения осуществляется переменным сопротивлением R2. Максимальный ток нагрузки около 1,5 ампер.

Устройство способно заряжать разные типы аккумуляторных батарей: литиевые, никелевые, а так же свинцовые аккумуляторы, применяемые в бесперебойниках.

При заряде аккумуляторных батарей нужен стабильный тока зарядки, который должен быть около 1/10 части от емкости батареи. Постоянство зарядного тока задает стабилизатор 78L05 . У зарядного устройства четыре диапазона тока зарядки: 50, пять вольт, то для получения тока 50 мА требуется сопротивление на 100 Ом исходя из закона Ома. Для удобства конструкция ЗУ имеет индикатор, выполненный на двух биполярных транзисторах и светодиоде. Светодиод тухнет по окончанию зарядки аккумуляторной батареи.

По причине отрицательно ОС, идущей через нагрузку, на инвертирующем входе 2 микросхемы TDA2030 присутствует напряжение Uвх. Под его влиянием через нагрузку идет ток: I_h = U_вх / R₂.

Изменяя напряжение поступающее с переменного сопротивления R1 на вход ОУ DA2 от 0 и до 5 В, при постоянном значении сопротивления R2, можно варьировать ток протекающий через нагрузку от 0 до 0,5 А. Эту схема можно применить в роли ЗУ для зарядки разных аккумуляторов.

Зарядный ток ограничен сопротивлением (62 ом) примерно до уровня в 250 мА.

78L05 это наверное самый распространенный стабилизатор напряжения на 5 Вольт. Маломощный аналог 7805.

Практически каждая мировая фирма производящая интегральные схемы выпустила аналог этой микросхемы, обычно первые две буквы предваряющие обозначение 78L05 указывают на фирму, например: LM78L05, TS78L05, KA78L05.

Конечно в любом случае, чтобы узнать параметры и цоколевку корпуса микросхемы лучше прочитать официальный datasheet. Но вот что мне не нравиться в официальной документации, что цоколевка приведена ненаглядно, и когда что-то чинишь или настраиваешь приходиться смотреть сразу на две картинки: соответствия названия и номера вывода и расположение номера вывода на самом корпусе.
То что в этой микросхеме первый вывод является выходом, а последний — входом пару раз меня сбивало с толку и я неправильно разводил плату. Дабы в дальнейшем избежать подобных казусов, я пририсовал название выводов прямо на рисунки корпусов в исполнениях SO-8, SOT-89, TO-92.

78L05 цоколевка

78L05 схема включения

Проще схем наверное не бывает: сам стабилизатор и два конденсатора. Чтобы стабилизатор работал правильно (нормально стабилизировал и не генерировал пульсации) стабилизатора на вход и выход необходимо подключить конденсаторы. Причем их номиналы не должны быть меньше 0,33 мкФ и 0,1 мкФ соответственно.

Если стабилизатор питается выпрямленным напряжением частотой 50Гц, то входной конденсатор приходиться увеличивать, ставить электролитический у которого не маленькое последовательное сопротивление. Поэтому в данном случае к электролитическому конденсатору в параллель нужно поставить керамический.

78L05 характеристики

• Выходное напряжение +5 В.
• Выходной ток 0,1 А.
• Рекомендуемое напряжение на входе от +7 до + 20 В.
• Рекомендуемый температурный диапазон от 0 до 125 градусов Цельсия.

Стабилизатор 78L05 лишь один из большого семейства.
Для стабилизации отрицательного напряжения -5 В можно использовать аналогичный стабилизатор 79L05.
То есть вторая цифра 8 означает положительное напряжение стабилизации, а цифра 9 — отрицательное.
Следующая буква «L» как раз обозначает ток 0,1 А, есть модификации с буквой «M» на пол ампера и вообще без буквы 7805 — на 1 А.
А последние две цифры определяют выходное напряжение, кроме 5 В, выпускаются стабилизаторы на 6, 8, 9, 10, 12, 15, 18 и 24В.

Отечественные аналоги

Существуют и отечественные аналоги этой серии микросхем — КР1157ЕНхх, КР1181ЕНхх. Таким образом 5 В стабилизатор 78L05 имеет аналоги КР1157ЕН5, КР1181ЕН5.
Серия КР1181 выполнена в корпусе TO-92, а КР1157ЕН5 в более мощном корпусе допускающем установку на радиатор и поэтому способная отдавать ток до 250 мА.

Для более мощных стабилизаторов также существуют аналоги: одно амперные микросхемы в металло-керамическом корпусе с позолоченными выводами серии 142ЕНхх, и серия КР142ЕНхх в пластиковых корпусах КТ-28-2 (TO-220).

У 500 мА стабилизаторов тоже есть отечественные аналогии — серия КР1332ЕНхх.

Еще стоит обратить внимание, что даже если на выходе 75L05 не будет нагрузки, стабилизатор все равно будет потреблять ток, причем для приборов с батарейным питанием вполне приличный — до 5 мА.

21 thoughts on “ Стабилизатор 78L05, параметры 78L05, схема включения 78L05 ”

А вот от Texas Instruments на 100мА серию pdf datasheet LM78L05, LM78L09, LM78L12, LM78L15, LM78L62, LM78L82.

Аналог с входным напряжением до 30 Вольт у него есть?

Несмотря на непростую внутреннюю схему, встраивать такой стабилизатор в собственные схемы очень просто.

скажите нужен ли радиатор, если да то как его установить. Подскажите примерный номинал фильтрующих конденсаторов.

для 78L05 вх мин.-0.33мкф вых мин -0.1мкф

Скажите можно ли стабилизатор напряжения использовать, как стабилизатор тока, например для светодиода. Если можно то, как и применимо это к другим микросхемам.

Например можно использовать схему выше в качестве стабилизатора тока. Для этого между источником питания и входом последовательно включаем наши светодиоды, а выход соединяем с землей через нагрузочное сопротивление, которым можно отрегулировать ток.
Из описанных автором подойдет любая микросхема, но чтобы уменьшить потери, на вывод Gnd мощных стабилизаторов лучше добавить отрицательное смещение.

Стамиллиамперники для установки на радиатор не предназначены, разве что планарный SOT-89, ему радиатором может служить увеличенная контактная площадка печатной платы, к которой он припаивается дополнительным земляным выводом. Причем, сама площадка с земляной шиной может быть и не связана электрически.
Более мощные — имеют дополнительное «ухо» с отверстием, к нему можно крепить радиатор, как правило это просто пластинка алюминия.
Номинал фильтрующих для 0,1 А достаточно по 100 мкФ, защиту от ВЧ можно и не ставить, но если надежность важнее, то 0,01-0,1 мкФ.

Радиатор — не нужен совершенно! Ни на планарный, ни на какой! Это же слаботочная деталь!
Конечно — греется, конечно — страшно что сгорит) Если совсем страшно, то выход один — поменять на что-то более мощное, и там уже может и надо будет ставить радиатор)
А конденсаторы я ставлю 220мкФ.

Кто нибудь знает есть ли у этих микросхем защита от КЗ в нагрузке.
В моей практике если Uвх отличается от Uвых больше чем на 5в, то вероятность выхода из строя через 3-5 лет довольно высокая, и греется она при этом.

Есть встроенная защита от КЗ путем ограничения тока, ещё есть защита от перегрева, а вот от переполюсовки входного напряжения нету.

Нужна зарядка в машину 2А, какая микросхема нужна?

В мвшину нужен драйвер, а не обычный стабилизатор на крен

Подскажите за макировку LS7805, буква S — что означает?

При разработке блока питания необходимо иметь в виду, что для устойчивой работы стабилизатора 78L05 напряжение на входе должно быть не менее 7 и не более 20 вольт.

Подскажите как проверить его на исправность?

Купил автомобильную зарядку за 100р для телефона. Снаружи бирка 1000мА, а внутри этот стабилизатор

Если 78L05, подчеркиваю, с буквой L, то обыкновенный развод. 100 mА, даже для этой микросхемы, это предельное значение, на котором ее не желательно эксплуатировать. Иначе быстро выйдет из стоя. И еще учтите какая мощность на ней будет рассеиватся при входном 12-14 вольт.

Как миниму там должен быть ещё транзистор, иначе это именно 100ма.

Сергей, это же китайские 1000мА, а Российские это 100.

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Стабилизатор напряжения 78L05 выпускается в корпусах TO-92, SOT-89, SO-8.

Выходное напряжение +5 вольт. Выходной ток 100 миллиампер. Рекомендуемое напряжение на входе от +7 до + 20 вольт. Рекомендуемый температурный диапазон от 0 до 125 градусов по Цельсию.

В природе существуют две разновидности 7805 с током нагрузки до 1А и более маломощный 78L05 с током нагрузки до 0,1А. Кроме того промежуточным вариантом является микросхема 78M05 с током нагрузки до 0,5А. Полными отечественными аналогами микросхемы являются для 78L05 КР1157ЕН5 и 7805 для 142ЕН5

Распиновка микросхемы 7805 и 78m05

Емкость С1 на входе требуется для срезания высокочастотных помех при подачи входного напряжения. Емкость С2 но уже на выходе стабилизатора задает стабильность напряжения при резком изменении тока нагрузки, а так же существенно снижает степень пульсаций.

При проектирование требуется помнить, что для нормальной работы стабилизатора 78L05 напряжение на входе должно быть не ниже 7 и не выше 20 вольт.

Схема управления позволяет подавать и отключать питание идущее на стабилизатор напряжения. Управляющий сигнал должен быть уровня TTL или CMOS. Схема может использоваться в роли коммутатора питания под управлением микроконтроллера.

Ниже рассмотрим подборку наиболее интересные примеры практического использования интегрального стабилизатора 78L05.

Этак конструкция лабораторного блока питания отличается своей изысканностью, в первую очередь из-за нестандартного использования микросхемы TDA2030, источником стабилизированного напряжения которого является 78L05.

TDA2030 включена как неинвертирующий усилитель. При таком подсоединении коэффициент усиления рассчитывается по формуле 1+R4/R3 и равен 6. Поэтому, напряжение на выходе блока питания, при регулировании номинала сопротивления R2, будет плавно изменятся от 0 и до 30 вольт.

Повышенная стабильность, отсутствие перегрева радиокомпонентов, вот главные достоинства этой конструкции.

Индикатор включения выполнен на светодиоде HL1, вместо трансформатора использована гасящая цепь на компонентах C1 и R1, диодный выпрямительный мост на специализированной сборке, конденсаторы применяются для минимизации пульсаций, стабилитрон на 9 вольт и стабилизатор напряжения 78L05. Необходимость использования стабилитрона обуславливается тем, что напряжение с выхода диодного моста около 100 вольт и это может повредить стабилизатор 78L05.

Диапазон напряжений в этой схеме от 5 до 20 вольт. Изменение выходного напряжения осуществляется переменным сопротивлением R2. Максимальный ток нагрузки около 1,5 ампер.

Устройство способно заряжать разные типы аккумуляторных батарей: литиевые, никелевые, а так же свинцовые аккумуляторы, применяемые в бесперебойниках.

При заряде аккумуляторных батарей нужен стабильный тока зарядки, который должен быть около 1/10 части от емкости батареи. Постоянство зарядного тока задает стабилизатор 78L05 . У зарядного устройства четыре диапазона тока зарядки: 50, пять вольт, то для получения тока 50 мА требуется сопротивление на 100 Ом исходя из закона Ома. Для удобства конструкция ЗУ имеет индикатор, выполненный на двух биполярных транзисторах и светодиоде. Светодиод тухнет по окончанию зарядки аккумуляторной батареи.

По причине отрицательно ОС, идущей через нагрузку, на инвертирующем входе 2 микросхемы TDA2030 присутствует напряжение Uвх. Под его влиянием через нагрузку идет ток: I_h = U_вх / R₂.

Изменяя напряжение поступающее с переменного сопротивления R1 на вход ОУ DA2 от 0 и до 5 В, при постоянном значении сопротивления R2, можно варьировать ток протекающий через нагрузку от 0 до 0,5 А. Эту схема можно применить в роли ЗУ для зарядки разных аккумуляторов.

Зарядный ток ограничен сопротивлением (62 ом) примерно до уровня в 250 мА.

78L05 это наверное самый распространенный стабилизатор напряжения на 5 Вольт. Маломощный аналог 7805.

Практически каждая мировая фирма производящая интегральные схемы выпустила аналог этой микросхемы, обычно первые две буквы предваряющие обозначение 78L05 указывают на фирму, например: LM78L05, TS78L05, KA78L05.

Конечно в любом случае, чтобы узнать параметры и цоколевку корпуса микросхемы лучше прочитать официальный datasheet. Но вот что мне не нравиться в официальной документации, что цоколевка приведена ненаглядно, и когда что-то чинишь или настраиваешь приходиться смотреть сразу на две картинки: соответствия названия и номера вывода и расположение номера вывода на самом корпусе.
То что в этой микросхеме первый вывод является выходом, а последний — входом пару раз меня сбивало с толку и я неправильно разводил плату. Дабы в дальнейшем избежать подобных казусов, я пририсовал название выводов прямо на рисунки корпусов в исполнениях SO-8, SOT-89, TO-92.

78L05 цоколевка

78L05 схема включения

Проще схем наверное не бывает: сам стабилизатор и два конденсатора. Чтобы стабилизатор работал правильно (нормально стабилизировал и не генерировал пульсации) стабилизатора на вход и выход необходимо подключить конденсаторы. Причем их номиналы не должны быть меньше 0,33 мкФ и 0,1 мкФ соответственно.

Если стабилизатор питается выпрямленным напряжением частотой 50Гц, то входной конденсатор приходиться увеличивать, ставить электролитический у которого не маленькое последовательное сопротивление. Поэтому в данном случае к электролитическому конденсатору в параллель нужно поставить керамический.

78L05 характеристики

• Выходное напряжение +5 В.
• Выходной ток 0,1 А.
• Рекомендуемое напряжение на входе от +7 до + 20 В.
• Рекомендуемый температурный диапазон от 0 до 125 градусов Цельсия.

Стабилизатор 78L05 лишь один из большого семейства.
Для стабилизации отрицательного напряжения -5 В можно использовать аналогичный стабилизатор 79L05.
То есть вторая цифра 8 означает положительное напряжение стабилизации, а цифра 9 — отрицательное.
Следующая буква «L» как раз обозначает ток 0,1 А, есть модификации с буквой «M» на пол ампера и вообще без буквы 7805 — на 1 А.
А последние две цифры определяют выходное напряжение, кроме 5 В, выпускаются стабилизаторы на 6, 8, 9, 10, 12, 15, 18 и 24В.

Отечественные аналоги

Существуют и отечественные аналоги этой серии микросхем — КР1157ЕНхх, КР1181ЕНхх. Таким образом 5 В стабилизатор 78L05 имеет аналоги КР1157ЕН5, КР1181ЕН5.
Серия КР1181 выполнена в корпусе TO-92, а КР1157ЕН5 в более мощном корпусе допускающем установку на радиатор и поэтому способная отдавать ток до 250 мА.

Для более мощных стабилизаторов также существуют аналоги: одно амперные микросхемы в металло-керамическом корпусе с позолоченными выводами серии 142ЕНхх, и серия КР142ЕНхх в пластиковых корпусах КТ-28-2 (TO-220).

У 500 мА стабилизаторов тоже есть отечественные аналогии — серия КР1332ЕНхх.

Еще стоит обратить внимание, что даже если на выходе 75L05 не будет нагрузки, стабилизатор все равно будет потреблять ток, причем для приборов с батарейным питанием вполне приличный — до 5 мА.

21 thoughts on “ Стабилизатор 78L05, параметры 78L05, схема включения 78L05 ”

А вот от Texas Instruments на 100мА серию pdf datasheet LM78L05, LM78L09, LM78L12, LM78L15, LM78L62, LM78L82.

Аналог с входным напряжением до 30 Вольт у него есть?

Несмотря на непростую внутреннюю схему, встраивать такой стабилизатор в собственные схемы очень просто.

скажите нужен ли радиатор, если да то как его установить. Подскажите примерный номинал фильтрующих конденсаторов.

для 78L05 вх мин.-0.33мкф вых мин -0.1мкф

Скажите можно ли стабилизатор напряжения использовать, как стабилизатор тока, например для светодиода. Если можно то, как и применимо это к другим микросхемам.

Например можно использовать схему выше в качестве стабилизатора тока. Для этого между источником питания и входом последовательно включаем наши светодиоды, а выход соединяем с землей через нагрузочное сопротивление, которым можно отрегулировать ток.
Из описанных автором подойдет любая микросхема, но чтобы уменьшить потери, на вывод Gnd мощных стабилизаторов лучше добавить отрицательное смещение.

Стамиллиамперники для установки на радиатор не предназначены, разве что планарный SOT-89, ему радиатором может служить увеличенная контактная площадка печатной платы, к которой он припаивается дополнительным земляным выводом. Причем, сама площадка с земляной шиной может быть и не связана электрически.
Более мощные — имеют дополнительное «ухо» с отверстием, к нему можно крепить радиатор, как правило это просто пластинка алюминия.
Номинал фильтрующих для 0,1 А достаточно по 100 мкФ, защиту от ВЧ можно и не ставить, но если надежность важнее, то 0,01-0,1 мкФ.

Радиатор — не нужен совершенно! Ни на планарный, ни на какой! Это же слаботочная деталь!
Конечно — греется, конечно — страшно что сгорит) Если совсем страшно, то выход один — поменять на что-то более мощное, и там уже может и надо будет ставить радиатор)
А конденсаторы я ставлю 220мкФ.

Кто нибудь знает есть ли у этих микросхем защита от КЗ в нагрузке.
В моей практике если Uвх отличается от Uвых больше чем на 5в, то вероятность выхода из строя через 3-5 лет довольно высокая, и греется она при этом.

Есть встроенная защита от КЗ путем ограничения тока, ещё есть защита от перегрева, а вот от переполюсовки входного напряжения нету.

Нужна зарядка в машину 2А, какая микросхема нужна?

В мвшину нужен драйвер, а не обычный стабилизатор на крен

Подскажите за макировку LS7805, буква S — что означает?

При разработке блока питания необходимо иметь в виду, что для устойчивой работы стабилизатора 78L05 напряжение на входе должно быть не менее 7 и не более 20 вольт.

Подскажите как проверить его на исправность?

Купил автомобильную зарядку за 100р для телефона. Снаружи бирка 1000мА, а внутри этот стабилизатор

Если 78L05, подчеркиваю, с буквой L, то обыкновенный развод. 100 mА, даже для этой микросхемы, это предельное значение, на котором ее не желательно эксплуатировать. Иначе быстро выйдет из стоя. И еще учтите какая мощность на ней будет рассеиватся при входном 12-14 вольт.

Как миниму там должен быть ещё транзистор, иначе это именно 100ма.

Сергей, это же китайские 1000мА, а Российские это 100.

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Adblock detector

Линейный стабилизатор напряжения LM7805. Самодельный блок питания на базе этого модуля

Рис.1

Недавно нашел в закромах интересный стабилизатор напряжения 7805UC (аналог UA7805) в корпусе TO-220 рис.1, который когда-то использовался в игровой приставке. Нарыл в Интернете даташит на сей девайс: регулятор обеспечивает стабильное выходное напряжение в пределах 4.8 до 5.2В и ток 1.5А при входном напряжении от 7 до 25В; рабочие температуры от 0 до 125 о С; выходное сопротивление 0.017 Ом. 7805UC может обеспечить пиковые нагрузки по току 2.2А.
В регуляторе реализована возможность управления переменным напряжением (положительное импульсное напряжение) в пределах от 10Гц до 100кГц с малым коэффициентом шумов — 40 мкВ.
Стабилизатор имеет внутренний ограничитель тока при коротком замыкании, а также защиту при тепловой перегрузке. Я думаю это позволит создать хороший лабораторный блок питания (БП), либо стабилизированный блок на напряжение 5В для устройств используемые в условиях в неприемлемых для большинства БП. Особенно если напряжение в сети любит скакать от 150 до 250В. В таких условиях не все БП смогут выдавать рассчитанное напряжение, когда входное напряжение с понижающего трансформатора может плавать от 7 до 20В.

Рис.2

На рис.2 приведена внутренняя архитектура микросхемы. Богатая начинка позволяет обходится скромной обвязкой — это экономит деньги, время и размеры при сборке.

рис.3 типовая схема с фиксированным напряжением и рис.4 регулируемая схема

Типовая схема подключения отображена на рис.3. Регулируемый вариант на рис.4

Рис.5

Блок питание на основе 7805UC рис.5. Необходим понижающий трансформатор ТР1 на 7. .25В с выходным током 1-1.5А. Высоковольтный выключатель (1А) и предохранитель 0.5А. Для диодного моста рекомендую использовать 4 диода КД226А, каждый рассчитан на 2А, отказоустойчивые. Конденсаторы С1 и С2 электролитные для напряжения 15В. С1 100мкФх15В первичный фильтр — компенсирует импульсные скачки напряжения от трансформатора. Стабилизатор может сильно греться и необходимо установить радиатор, который будет рассеивать лишнее тепло (чем больше, тем лучше).

Эта небольшая статья посвящена трехвыводному стабилизатору напряжения L7805 . Микросхема выпускается в двух видах, в пластмассе — ТО-220 и металле — ТО-3. Три вывода, смотреть слева на право — ввод, минус, выход.

Последних две цифры указывают на стабилизированное напряжение микросхемы — 7805-5 вольт соответственно, 7806-6в…. 7824-наверняка уже догадываемся сколько. Также вас могут заинтересовать жилетки для хора мальчиков , подробнее на сайте по ссылке.
Вот схема подключения стабилизатора , которая подходит для всех микросхем этой серии:

На конденсаторы малой емкости не смотрим, желательно поставить побольше.
Ну а это стабилизатор изнутри:

Офигеть, да? И все это помещается…. .Чудо техники.

Итак, нас интересуют вот эти характеристики. Output voltage — выходное напряжение. Input voltage — входное напряжение. Ищем наш 7805. Он выдает нам выходное напряжение 5 Вольт. Желательным входным напряжением производители отметили напряжение в 10 Вольт. Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено. Для электронных безделушек доли вольт не ощущаются, но для презеционной (точной) аппаратуры лучше все таки собирать свои схемы. Здесь мы видим, что стабилизатор 7805 может нам выдать одно из напряжений диапазона 4.75 — 5.25 Вольт, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать одного Ампера. Нестабилизированное постоянное напряжение может «колыхаться» в диапазоне от 7.5 и до 20 Вольт, при это на выходе будет всегда 5 Вольт. В этом то и есть большой плюс стабилизаторов.
При большой нагрузке, а эта микросхема способна дать мощность аж 15 Ватт, стаб лучше снабдить радиатором и по возможности или по хотению, для большего и быстрого охлаждения, прикрутить ему кулер, как в компе.
Вот и нормальная схема стабилизатора:

Технические параметры

Корпус… to-220
Максимальный ток нагрузки, А… 1.5
Диапазон допустимых входных напряжений, В… 40
Выходное напряжение, В… 5
в помощь.

Для того, чтобы стабилизатор не перегревать, нужно придерживаться нужного минимального напряжения на входе микросхемы, то есть если у нас L7805, то на вход пускаем 7-8 вольт, если 12 — 14-15 вольт.
Это связано с тем, что излишнюю мощность стабилизатор будет рассеивать на себе. Как вы помните, формула мощности P=IU, где U — напряжение, а I — сила тока. Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им. А излишняя мощность — это и есть нагрев. В результате нагрева такой стабилизатор может перегреться и войти в состояние защиты, при котором дальнейшая работа стабилизатора прекращается.

В этой статье мы рассмотрим возможности и способы питания цифровых устройств собранных своими руками, в частности на . Ни для кого не секрет, что залогом успешной работы любого устройства, является его правильное запитывание. Разумеется, блок питания должен быть способен выдавать требуемую для питания устройства мощность, иметь на выходе электролитический конденсатор большой емкости, для сглаживания пульсаций и желательно быть стабилизированным.

Последнее подчеркну особенно, разные нестабилизированные блоки питания типа зарядных устройств от сотовых телефонов, роутеров и подобной техники не подходят для питания микроконтроллеров и других цифровых устройств напрямую. Так как напряжение на выходе таких блоков питания меняется, в зависимости от мощности подключенной нагрузки. Исключение составляют стабилизированные зарядные устройства, с выходом USB, выдающие на выходе 5 вольт, вроде зарядок от смартфонов.

Многих начинающих изучать электронику, да и просто интересующихся, думаю шокировал тот факт: на адаптере питания например от приставки Денди , да и любом другом подобном нестабилизированном может быть написано 9 вольт DC (или постоянный ток), а при измерении мультиметром щупами подключенными к контактам штекера БП на экране мультиметра все 14, а то и 16. Такой блок питания может использоваться при желании для питания цифровых устройств, но должен быть собран стабилизатор на микросхеме 7805, либо КРЕН5. Ниже на фото микросхема L7805CV в корпусе ТО-220.

Такой стабилизатор имеет легкую схему подключения, из обвеса микросхемы, то есть из тех деталей которые необходимы для её работы нам требуются всего 2 керамических конденсатора на 0.33 мкф и 0.1 мкф. Схема подключения многим известна и взята из Даташита на микросхему:

Соответственно на вход такого стабилизатора мы подаем напряжение, или соединяем его с плюсом блока питания. А минус соединяем с минусом микросхемы, и подаем напрямую на выход.

И получаем на выходе, требуемые нам стабильные 5 Вольт, к которым при желании, если сделать соответствующий разъем, можно подключать кабель USB и заряжать телефон, mp3 плейер или любое другое устройство с возможностью заряда от USB порта.

Стабилизатор снижение с 12 до 5 вольт — схема

Автомобильное зарядное устройство с выходом USB всем давно известно. Внутри оно устроено по такому же принципу, то есть стабилизатор, 2 конденсатора и 2 разъема.

Как пример для желающих собрать подобное зарядное своими руками или починить существующее приведу его схему, дополненную индикацией включения на светодиоде:

Цоколевка микросхемы 7805 в корпусе ТО-220 изображена на следующих рисунках. При сборке, следует помнить о том, что цоколевка у микросхем в разных корпусах отличается:

При покупке микросхемы в радиомагазине, следует спрашивать стабилизатор, как L7805CV в корпусе ТО-220. Эта микросхема может работать без радиатора при токе до 1 ампера. Если требуется работа при больших токах, микросхему нужно установить на радиатор.

Разумеется, эта микросхема существует и в других корпусах, например ТО-92, знакомый всем по маломощным транзисторам. Этот стабилизатор работает при токах до 100 миллиампер. Минимальное напряжение на входе, при котором стабилизатор начинает работать, составляет 6.7 вольт, стандартное от 7 вольт. Фото микросхемы в корпусе ТО-92 приведено ниже:

Цоколевка микросхемы, в корпусе ТО-92, как уже было написано выше, отличается от цоколевки микросхемы в корпусе ТО-220. Её мы можем видеть на следующем рисунке, как из него становится ясно, что ножки расположены зеркально, по отношению к ТО-220:

Разумеется, стабилизаторы выпускают на разное напряжение, например 12 вольт, 3.3 вольта и другие. Главное не забывать, что входное напряжение, должно быть минимум на 1.7 — 3 вольта больше выходного.

Микросхема 7833 — схема

На следующем рисунке приведена цоколевка стабилизатора 7833 в корпусе ТО-92. Такие стабилизаторы применяются для запитывания в устройствах на микроконтроллерах дисплеев, карт памяти и другой периферии, требующей более низковольтного питания, чем 5 вольт, основное питание микроконтроллера.

Стабилизатор для питания МК

Я пользуюсь для запитывания собираемых и отлаживаемых на макетной плате устройств на микроконтроллерах, стабилизатором в корпусе, как на фото выше. Питание подается от нестабилизированного адаптера через гнездо на плате устройства. Его принципиальная схема приведена на рисунке далее:

При подключении микросхемы нужно строго соответствовать цоколевке. Если ножки спутать, даже одного включения достаточно, чтобы вывести стабилизатор из строя, так что при включении нужно быть внимательным. Автор материала — AKV.

Устройства, которые входят в схему блока питания, и поддерживают стабильное выходное напряжение, называются стабилизаторами напряжения. Эти устройства рассчитаны на фиксированные значения напряжения выхода: 5, 9 или 12 вольт. Но существуют устройства с наличием регулировки. В них можно установить желаемое напряжение в определенных доступных пределах.

Большинство стабилизаторов предназначены на определенный наибольший ток, который они выдерживают. Если превысить эту величину, то стабилизатор выйдет из строя. Инновационные стабилизаторы оснащены блокировкой по току, обеспечивающей выключение устройства при достижении наибольшего тока в нагрузке и защищены от перегрева. Вместе со стабилизаторами, которые поддерживают положительное значение напряжения, есть и устройства, действующие с отрицательным напряжением. Они применяются в двухполярных блоках питания.

Стабилизатор 7805 изготовлен в корпусе, подобном транзистору. На рисунке видны три вывода. Он рассчитан на напряжение 5 вольт и ток 1 ампер. В корпусе есть отверстие для фиксации стабилизатора к радиатору. Модель 7805 является устройством положительного напряжения.

Зеркальное отображение этого стабилизатора — это его аналог 7905, предназначенный для отрицательного напряжения. На корпусе будет положительное напряжение, на вход поступит отрицательное значение. С выхода снимается -5 В. Чтобы стабилизаторы работали в нормальном режиме, нужно подавать на вход 10 вольт.

Распиновка

Стабилизатор 7805 имеет распиновку, которая показана на рисунке. Общий вывод соединен с корпусом. Во время установки устройства это играет важную роль. Две последние цифры обозначают выдаваемое микросхемой напряжение.

Стабилизаторы для питания микросхем

Рассмотрим методы подключения к питанию цифровых приборов, сделанных самостоятельно, на микроконтроллерах. Любое электронное устройство требует для нормальной работы правильное подключение питания. Блок питания рассчитывается на определенную мощность. На его выходе устанавливается конденсатор значительной величины емкости для выравнивания импульсов напряжения.

Блоки питания без стабилизации, применяемые для роутеров, сотовых телефонов и другой техники, не сочетаются с питанием микроконтроллеров напрямую. Выходное напряжение этих блоков изменяется, и зависит от подключенной мощности. Исключением из этого правила являются зарядные блоки для смартфонов с USB портом, на котором выходит 5 В.

Схема работы стабилизатора, сочетающаяся со всеми микросхемами этого типа:

Если разобрать стабилизатор и посмотреть его внутренности, то схема выглядела бы следующим образом:

Для электронных устройств не чувствительных к точности напряжения, такой прибор подойдет. Но для точной аппаратуры нужна качественная схема. В нашем случае стабилизатор 7805 выдает напряжение в интервале 4,75-5,25 В, но нагрузка по току не должна быть больше 1 А. Нестабильное входное напряжение колеблется в интервале 7,5-20 В. При этом выходное значение будет постоянно равно 5 В. Это является достоинством стабилизаторов.

При возрастании нагрузки, которую может выдать микросхема (до 15 Вт), прибор лучше обеспечить охлаждением вентилятором с установленным радиатором.

Работоспособная схема стабилизатора:

Технические данные:

• Наибольший ток 1,5 А.
• Интервал входного напряжения – до 40 вольт.
• Выход – 5 В.

Во избежание перегрева стабилизатора, необходимо поддерживать наименьшее входное напряжение микросхемы. В нашем случае входное напряжение 7 вольт.

Лишнюю величину мощности микросхема рассеивает на себе. Чем выше входное напряжение на микросхеме, тем выше потребляемая мощность, которая преобразуется в нагревание корпуса. В итоге микросхема перегреется и сработает защита, устройство отключится.

Стабилизатор напряжения 5 вольт

Такое устройство имеет отличие от аналогичных приборов в своей простоте и приемлемой стабилизации. В нем использована микросхема К155J1А3. Этот стабилизатор использовался для цифровых устройств.

Устройство состоит из рабочих узлов: запуска, источника образцового напряжения, схемы сравнения, усилителя тока, ключа на транзисторах, накопителя индуктивной энергии с коммутатором на диодах, фильтров входа и выхода.

После подключения питания начинает действовать узел запуска, который выполнен в виде стабилизатора напряжения. На эмиттере транзистора возникает напряжение 4 В. Диод VD3 закрыт. В итоге включается образцовое напряжение и усилитель тока.

Ключ на транзисторах закрыт. На выходе усилителя образуется импульс напряжения, который открывает ключ, пропускающий ток на накопитель энергии. В стабилизаторе включается схема отрицательной связи, устройство переходит в режим работы.

Все применяемые детали тщательно проверяются. Перед установкой на плату резистора, его значение делают равным 3,3 кОм. Стабилизатор вначале подключают на 8 вольт с нагрузкой 10 Ом, далее, при необходимости устанавливают его на 5 вольт.

В настоящее время тяжело найти какое-либо электронное устройство не использующее стабилизированный источник питания. В основном в качестве источника питания, для подавляющего большинства различных радиоэлектронных устройств, рассчитанных на работу от 5 вольт, наилучшим вариантом будет применение трехвыводного интегрального 78L05 .

Описание стабилизатора 78L05

Данный стабилизатор не дорогой и прост в применении, что позволяет облегчить проектирование радиоэлектронных схем со значительным числом печатных плат, к которым подается нестабилизированное постоянное напряжение, и на каждой плате отдельно монтируется свой стабилизатор.

Микросхема — стабилизатор 78L05 (7805) имеет тепловую защиту, а также встроенную систему предохраняющую стабилизатор от перегрузки по току. Тем не менее, для более надежной работы желательно применять диод, позволяющий защитить стабилизатор от короткого замыкания во входной цепи.

Технические параметры и цоколевка стабилизатора 78L05:

• Входное напряжение: от 7 до 20 вольт.
• Выходное напряжение: от 4,5 до 5,5 вольт.
• Выходной ток (максимальный): 100 мА.
• Ток потребления (стабилизатором): 5,5 мА.
• Допустимая разница напряжений вход-выход: 1,7 вольт.
• Рабочая температура: от -40 до +125 °C.

Аналоги стабилизатора 78L05 (7805)

Существуют два типа данной микросхемы: мощный 7805 (ток нагрузки до 1А) и маломощный 78L05 (ток нагрузки до 0,1А). Зарубежным аналогом 7805 является ka7805. Отечественными аналогами являются для 78L05 — КР1157ЕН5, а для 7805 — 142ЕН5

Схема включения 78L05

Типовая схема включения стабилизатора 78L05 (по datasheet) легка и не требует большого количества дополнительных радиоэлементов.

С1 на входе необходим для ликвидации ВЧ помех при подаче входного напряжения. Конденсатор С2 на выходе стабилизатора, как и в любом другом источнике питания, обеспечивает стабильность блока питания при резком изменении тока нагрузки, а так же уменьшает степень пульсаций.

При разработке блока питания необходимо иметь в виду, что для устойчивой работы стабилизатора 78L05 напряжение на входе должно быть не менее 7 и не более 20 вольт.

Ниже приводятся несколько примеров использования интегрального стабилизатора 78L05.

Лабораторный блок питания на 78L05

Данная схема отличается своей оригинальностью, из-за нестандартного применения микросхемы , источником опорного напряжения которого служит стабилизатор 78L05. Поскольку максимально допустимое входное напряжение для 78L05 составляет 20 вольт, то для предотвращения выхода 78L05 из строя в схему добавлен параметрический стабилизатор на стабилитроне VD1 и резисторе R1.

Микросхема TDA2030 подключена по типу неинвертирующего усилителя. При таком подключении коэффициент усиления равен 1+R4/R3 (в данном случае 6). Таким образом, напряжение на выходе блока питания, при изменении сопротивления резистора R2, будет меняться от 0 и до 30 вольт (5 вольт х 6). Если нужно изменить максимальное выходное напряжение, то это можно сделать путем подбора подходящего сопротивления резистора R3 или R4.

Бестрансформаторный блок питания на 5 вольт

данная характеризуется повышенной стабильностью, отсутствием нагрева элементов и состоит из доступных радиодеталей.

Структура блока питания включает в себя: индикатор включения на светодиоде HL1, вместо обычного трансформатора — гасящая цепь на элементах C1 и R2, диодный выпрямительный мост VD1, конденсаторы для уменьшения пульсаций, стабилитрон VD2 на 9 вольт и интегральный стабилизатор напряжения 78L05 (DA1). Необходимость в стабилитроне вызвана тем, что напряжение с выхода диодного моста равно приблизительно 100 вольт и это может вывести стабилизатор 78L05 из строя. Можно использовать любой стабилитрон с напряжением стабилизации от 8…15 вольт.

Внимание! Так как схема не имеет гальванической развязки с электросетью, следует соблюдать осторожность при наладке и использовании блока питания.

Простой регулируемый источник питания на 78L05

Диапазон регулируемого напряжения в данной схеме составляет от 5 до 20 вольт. Изменение выходного напряжения производится при помощи переменного резистора R2. Максимальный ток нагрузки составляет 1,5 ампер. Стабилизатор 78L05 лучше всего заменить на 7805 или его отечественный аналог КР142ЕН5А. Транзистор VT1 можно заменить на . Мощный транзистор VT2 желательно разместить на радиаторе с площадью не менее 150 кв. см.

Схема универсального зарядного устройства

Эта схема зарядного устройства достаточно проста и универсальна. Зарядка позволяет заряжать всевозможные типы аккумуляторных батарей: литиевые, никелевые, а так же маленькие свинцовые аккумуляторы используемые в бесперебойниках.

Известно, что при зарядке аккумуляторов важен стабильный ток зарядки, который должен составлять примерно 1/10 часть от емкости аккумулятора. Постоянство зарядного тока обеспечивает стабилизатор 78L05 (7805). У зарядника 4-е диапазона тока зарядки: 50, 100, 150 и 200 мА, которые определяются сопротивлениями R4…R7 соответственно. Исходя из того, что на выходе стабилизатора 5 вольт, то для получения допустим 50 мА необходим резистор на 100 Ом (5В / 0,05 А = 100) и так для всех диапазонов.

Так же схема снабжена индикатором, построенном на двух транзисторах VT1, VT2 и светодиоде HL1. Светодиод гаснет при окончании зарядки аккумулятора.

Регулируемый источник тока

По причине отрицательно обратной связи, следующей через сопротивление нагрузки, на входе 2 (инвертирующий) микросхемы TDA2030 (DA2) находится напряжение Uвх. Под влиянием данного напряжения сквозь нагрузку течет ток: Ih = Uвх / R2. Исходя из данной формулы, ток, протекающий через нагрузку, не находится в зависимости от сопротивления этой нагрузки.

Таким образом, меняя напряжение поступающее с переменного резистора R1 на вход 1 DA2 от 0 и до 5 В, при постоянном значении резистора R2 (10 Ом), можно изменять ток протекающий через нагрузку в диапазоне от 0 до 0,5 А.

Подобная схема может быть с успехом применена в качестве зарядного устройства для зарядки всевозможных аккумуляторов. Зарядный ток постоянен во время всего процесса зарядки и не находится в зависимости от уровня разряженности аккумулятора или от непостоянства питающей сети. Предельный ток заряда, можно менять путем уменьшения или увеличения сопротивление резистора R2.

(161,0 Kb, скачано: 6 295)

Ka7805 характеристики схема подключения

Содержание

• Схема подключения L7805CV
• Проверка работоспособности L7805CV
• Характеристики стабилизатора L7805CV, его аналоги
• Описание стабилизатора 78L05
• Технические параметры и цоколевка стабилизатора 78L05:
• Аналоги стабилизатора 78L05 (7805)
• Схема включения 78L05
  • Лабораторный блок питания на 78L05
  • Бестрансформаторный блок питания на 5 вольт
  • Простой регулируемый источник питания на 78L05
  • Схема универсального зарядного устройства
  • Регулируемый источник тока
• L7805-CV линейный стабилизатор постоянного напряжения
  • Одно из важных условий — высокое качество компонентов
  • Схема источника тока выполненная на микросхемах из серии L78xx
  • Величина тока на выходе источника L78хх
  • Корректность выходного тока и величина напряжения
  • Оптимальное сопротивление нагрузки
  • Заключение

Интегральный стабилизатор L7805 CV – обычный трехвыводной стабилизатор положительного напряжения на 5В. Выпускается фирмой STMircoelectronics, примерная цена около 1 $. Выполнен в стандартном корпусе TO -220 (см. рисунок) , в котором выполнено много транзисторов, однако, предназначение у него совсем другое.

В маркировке серии 78ХХ последние две цифры обозначают номинал стабилизируемого напряжения, например:

1. 7805 — стабилизация на 5 В;
2. 7812 — стабилизация на 12 В;
3. 7815 — стабилизация на 15 В и т.д.

Серия 79 предназначена для отрицательного выходного напряжения.

Используется для стабилизации напряжения в различных низковольтных схемах. Очень удобно использовать, когда необходимо обеспечить точность подаваемого напряжения, не требуется городить сложных схем стабилизации, а все это можно заменить одной микросхемой и парочкой конденсаторов.

Схема подключения L7805CV

Схема подключения L 7805 CV довольно проста, для работы необходимо согласно datasheet повесить конденсаторы по входу 0,33 мкФ, и по выходу 0,1 мкФ. Важно при монтаже или при конструировании, конденсаторы расположить максимально близко к выводам микросхемы. Делается это чтобы обеспечить максимальный уровень стабилизации и уменьшению помех.

По характеристикам стабилизатор L7805CV работоспособен при подаче входного постоянного напряжения в пределах от 7,5 до 25 В. На выходе микросхемы будет стабильное постоянное напряжение в 5 Вольт. В этом состоит вся прелесть микросхемы L7805CV.

Проверка работоспособности L7805CV

Как проверить работоспособность микросхемы? Для начала можно просто прозвонить выводы мультиметром, если хоть в одном случае наблюдается закоротка, то это однозначно указывает на неисправность элемента. При наличии у вас источника питания на 7 В и выше, можно собрать схему согласно датащита, приведенную выше, и подать на вход питание, на выходе мультиметром фиксируем напряжение в 5 В, соответственно элемент абсолютно работоспособен. Третий способ более трудоемкий, в случае если у вас отсутствует источник питания. Однако в этом случае вы параллельно получите и источник питания на 5 В. Необходимо собрать схему с выпрямительным мостом согласно рисункe, представленного ниже.

Для проверки нужен понижающий трансформатор с коэффициентом трансформации в 18 — 20 и выпрямительный мост, дальнейший обвес стандартный два конденсатора на стабилизатор и все, источник питания на 5 В готов. Значения номиналов конденсаторов тут завышены по отношению к схеме включения L7805 в datasheet, это связано с тем, чтобы лучше сгладить пульсации напряжения после выпрямительного моста. Для более безопасной работы, желательно добавить индикацию для визуализации включения прибора. Тогда схема приобретет такой вид:

Если на нагрузке будет много конденсаторов или любой другой емкостной нагрузки, можно защитить стабилизатор обратным диодом, во избежание выгорания элемента при разряде конденсаторов.

Большим плюсом микросхемы является достаточно легкая конструкция и простота использования, в случае, если вам необходимо питание одного значения. Схемы чувствительные к значениям напряжения обязательно должны снабжаться подобными стабилизаторами чтобы предохранить чувствительные к скачкам напряжения элементы.

Характеристики стабилизатора L7805CV, его аналоги

Основные параметры стабилизатора L7805CV:

1. Входное напряжение — от 7 до 25 В;
2. Рассеиваемая мощность — 15 Вт;
3. Выходное напряжение — 4,75…5,25 В;
4. Выходной ток — до 1,5 А.

Характеристика микросхемы приведена в таблице ниже, данные значения справедливы при условии соблюдения некоторых условий. А именно температура микросхемы находится в пределах от 0 до 125 градусов Цельсия, входном напряжении 10 В, выходном токе 500 мА (если иное не оговорено в условиях, колонка Test conditions), и стандартном обвесе конденсаторами по входу 0,33 мкФ и по выходу 0,1 мкФ.

Из таблицы видно, что стабилизатор прекрасно себя ведет при питании на входе от 7 до 20 В и на выходе будет стабильно выдаваться от 4,75 до 5,25 В. С другой стороны, подача более высоких значений приводит к уже более значительному разбросу выходных значений, поэтому выше 25 В не рекомендуется, а понижение по входу менее 7 В , вообще, приведет к отсутствию напряжения на выходе стабилизатора.

При работе на больших нагрузках, более 5 Вт, на микросхему необходимо установить радиатор во избежания перегрева стабилизатора, конструкция позволяет это сделать без каких-либо вопросов. Для более точной (прецизионной) техники, естественно, такой стабилизатор не подходит, т.к. имеет значительный разброс номинального напряжения при изменении входного напряжения.

Так как стабилизатор линейный, использовать его в мощных схемах бессмысленно, потребуется стабилизация, построенная на широтно-импульсном моделировании, но для питания небольших устройств, как телефонов, детских игрушек, магнитол и прочих гаджетов, вполне пригоден L7805. Аналог отечественный — КР142ЕН5А или в простонародье «КРЕНКА». По стоимости аналог также находится в одной категории.

В настоящее время тяжело найти какое-либо электронное устройство не использующее стабилизированный источник питания. В основном в качестве источника питания, для подавляющего большинства различных радиоэлектронных устройств, рассчитанных на работу от 5 вольт, наилучшим вариантом будет применение трехвыводного интегрального линейного стабилизатора 78L05.

Описание стабилизатора 78L05

Данный стабилизатор не дорогой и прост в применении, что позволяет облегчить проектирование радиоэлектронных схем со значительным числом печатных плат, к которым подается нестабилизированное постоянное напряжение, и на каждой плате отдельно монтируется свой стабилизатор.

Микросхема — стабилизатор 78L05 (7805) имеет тепловую защиту, а также встроенную систему предохраняющую стабилизатор от перегрузки по току. Тем не менее, для более надежной работы желательно применять диод, позволяющий защитить стабилизатор от короткого замыкания во входной цепи.

Технические параметры и цоколевка стабилизатора 78L05:

• Входное напряжение: от 7 до 20 вольт.
• Выходное напряжение: от 4,5 до 5,5 вольт.
• Выходной ток (максимальный): 100 мА.
• Ток потребления (стабилизатором): 5,5 мА.
• Допустимая разница напряжений вход-выход: 1,7 вольт.
• Рабочая температура: от -40 до +125 °C.

Аналоги стабилизатора 78L05 (7805)

Существуют два типа данной микросхемы: мощный 7805 (ток нагрузки до 1А) и маломощный 78L05 (ток нагрузки до 0,1А). Зарубежным аналогом 7805 является ka7805. Отечественными аналогами являются для 78L05 — КР1157ЕН5, а для 7805 — 142ЕН5

Схема включения 78L05

Типовая схема включения стабилизатора 78L05 (по datasheet) легка и не требует большого количества дополнительных радиоэлементов.

Конденсатор С1 на входе необходим для ликвидации ВЧ помех при подаче входного напряжения. Конденсатор С2 на выходе стабилизатора, как и в любом другом источнике питания, обеспечивает стабильность блока питания при резком изменении тока нагрузки, а так же уменьшает степень пульсаций.

При разработке блока питания необходимо иметь в виду, что для устойчивой работы стабилизатора 78L05 напряжение на входе должно быть не менее 7 и не более 20 вольт.

Ниже приводятся несколько примеров использования интегрального стабилизатора 78L05.

Лабораторный блок питания на 78L05

Данная схема лабораторного блока питания отличается своей оригинальностью, из-за нестандартного применения микросхемы TDA2030, источником опорного напряжения которого служит стабилизатор 78L05. Поскольку максимально допустимое входное напряжение для 78L05 составляет 20 вольт, то для предотвращения выхода 78L05 из строя в схему добавлен параметрический стабилизатор на стабилитроне VD1 и резисторе R1.

Микросхема TDA2030 подключена по типу неинвертирующего усилителя. При таком подключении коэффициент усиления равен 1+R4/R3 (в данном случае 6). Таким образом, напряжение на выходе блока питания, при изменении сопротивления резистора R2, будет меняться от 0 и до 30 вольт (5 вольт х 6). Если нужно изменить максимальное выходное напряжение, то это можно сделать путем подбора подходящего сопротивления резистора R3 или R4.

Бестрансформаторный блок питания на 5 вольт

данная схема бестрансформаторного источника питания характеризуется повышенной стабильностью, отсутствием нагрева элементов и состоит из доступных радиодеталей.

Структура блока питания включает в себя: индикатор включения на светодиоде HL1, вместо обычного трансформатора — гасящая цепь на элементах C1 и R2, диодный выпрямительный мост VD1, конденсаторы для уменьшения пульсаций, стабилитрон VD2 на 9 вольт и интегральный стабилизатор напряжения 78L05 (DA1). Необходимость в стабилитроне вызвана тем, что напряжение с выхода диодного моста равно приблизительно 100 вольт и это может вывести стабилизатор 78L05 из строя. Можно использовать любой стабилитрон с напряжением стабилизации от 8…15 вольт.

Внимание! Так как схема не имеет гальванической развязки с электросетью, следует соблюдать осторожность при наладке и использовании блока питания.

Простой регулируемый источник питания на 78L05

Диапазон регулируемого напряжения в данной схеме составляет от 5 до 20 вольт. Изменение выходного напряжения производится при помощи переменного резистора R2. Максимальный ток нагрузки составляет 1,5 ампер. Стабилизатор 78L05 лучше всего заменить на 7805 или его отечественный аналог КР142ЕН5А. Транзистор VT1 можно заменить на КТ315. Мощный транзистор VT2 желательно разместить на радиаторе с площадью не менее 150 кв. см.

Схема универсального зарядного устройства

Эта схема зарядного устройства достаточно проста и универсальна. Зарядка позволяет заряжать всевозможные типы аккумуляторных батарей: литиевые, никелевые, а так же маленькие свинцовые аккумуляторы используемые в бесперебойниках.

Известно, что при зарядке аккумуляторов важен стабильный ток зарядки, который должен составлять примерно 1/10 часть от емкости аккумулятора. Постоянство зарядного тока обеспечивает стабилизатор 78L05 (7805). У зарядника 4-е диапазона тока зарядки: 50, 100, 150 и 200 мА, которые определяются сопротивлениями R4…R7 соответственно. Исходя из того, что на выходе стабилизатора 5 вольт, то для получения допустим 50 мА необходим резистор на 100 Ом (5В / 0,05 А = 100) и так для всех диапазонов.

Так же схема снабжена индикатором, построенном на двух транзисторах VT1, VT2 и светодиоде HL1. Светодиод гаснет при окончании зарядки аккумулятора.

Регулируемый источник тока

По причине отрицательно обратной связи, следующей через сопротивление нагрузки, на входе 2 (инвертирующий) микросхемы TDA2030 (DA2) находится напряжение Uвх. Под влиянием данного напряжения сквозь нагрузку течет ток: Ih = Uвх / R2. Исходя из данной формулы, ток, протекающий через нагрузку, не находится в зависимости от сопротивления этой нагрузки.

Таким образом, меняя напряжение поступающее с переменного резистора R1 на вход 1 DA2 от 0 и до 5 В, при постоянном значении резистора R2 (10 Ом), можно изменять ток протекающий через нагрузку в диапазоне от 0 до 0,5 А.

Подобная схема может быть с успехом применена в качестве зарядного устройства для зарядки всевозможных аккумуляторов. Зарядный ток постоянен во время всего процесса зарядки и не находится в зависимости от уровня разряженности аккумулятора или от непостоянства питающей сети. Предельный ток заряда, можно менять путем уменьшения или увеличения сопротивление резистора R2.

Скачать datasheet на 78L05 (161,0 Kb, скачано: 6 103)

L7805-CV линейный стабилизатор постоянного напряжения

L7805-CV — практически для любого радиолюбителя собрать источник питания со стабилизирующим выходным напряжением на микросхеме 7805 и аналогичных из этой серии, не представляет никакой сложности. Именно об этом линейном регуляторе входного постоянного напряжения пойдет речь в данном материале.

На рисунке выше, представлена типичная схема линейного стабилизатора L7805 с положительной полярностью 5v и номинальным рабочим током 1.5А. Данные микросхемы приобрели такую известность, что за их производство взялись большинство мировых компаний. А вот на снимке ниже, представлена схема немного усовершенствованная, за счет увеличения емкости конденсаторов С1-С2.

Как правило, между радиотехниками и электронщиками этот чип называют сокращенно, не называя впереди стоящих буквенных обозначений указывающих на производителя. Ведь и так понятно для каждого, что это — стабилизатор, последняя цифра, которого указывает его напряжение на выходе.

Кто еще не сталкивался с данными электронными компонентами на практике и мало, что о них знает, то вот вам для наглядности небольшое видео по сборке схемы:

Стабилизатор напряжения 5v! На микросхеме L7805CV

Одно из важных условий — высокое качество компонентов

На самом деле при покупке комплектующих изготовитель играет значительную роль. Когда вы приобретаете любые электронные компоненты, всегда обращайте внимание на бренд детали, а также поинтересуйтесь кто их поставляет. Лично меня устраивает продукция компании «STMicroelectronics», производителя микроэлектронных компонентов.

Безымянные стабилизаторы или от мало известных фирм, как правило всегда стоят дешевле, чем аналогичные от известных брендов. Но и качество таких деталей не всегда на должном уровне, особенно сказывается в их работе существенный разброс напряжения на выходе.

Практически мне много раз попадались микросхемы L7805 выдававшие выходное напряжение в пределах 4,6v, вместо 5v, а другие из этой же серии давали наоборот больше — 5,3v. К тому же, такие образцы частенько могут создавать приличный фон и повышенное потребление мощности.

Схема источника тока выполненная на микросхемах из серии L78xx

Значение выходного тока обусловлено постоянным резистором R*, включенным параллельно с конденсатором 0,1uF, именно это сопротивление в свою очередь создает нагрузку для L7805. Причем, стабилизатор не имеет заземления. На «землю» идет только один вывод сопротивления нагрузки Rн. Принцип действия такой схемы включения обязывает L7805-CV выдавать в нагрузку определенную величину тока, посредством регулирования выходного напряжения.

Величина тока на выходе источника L78хх

Неприятный момент, который можно наблюдать в схеме, это суммирование тока покоя Id с током на выходе. Параметры тока покоя обозначены в документации на микросхему. В основном такие стабилизаторы имеют постоянную величину тока покоя, составляющую 8мА. Это значение является наименьшим током выходной цепи чипа. Следовательно, при попытке создать источник тока, у которого значение будет меньше, чем 8мА, никак не получится.

Здесь можно скачать документацию на микросхему L78xx L78_DataSheet.pdf

В лучшем случае от L7805 можно получить выходные токи в пределах от 8мА до 1А. Впрочем, при работе на токах превышающие значение 750-850 мА, категорически рекомендуем устанавливать микросхему на радиатор. Но и работать на таких токах все же не оправдано. Обозначенный в документации ток в 1А — это его максимальное значение. В фактических условиях чип наверняка выйдет из строя из-за перегрева. Поэтому, оптимальный выходной рабочий ток должен находится в пределах от 20 мА до 750 мА.

Корректность выходного тока и величина напряжения

В тоже время не постоянность тока покоя формируется как Δ >

Оптимальное сопротивление нагрузки

Одновременно с этим нужно принять во внимание значение сопротивления нагрузки. Здесь все просто, то есть используя закон Ома можно все высчитать. Например:

Исходя их таких несложных расчетов мы выяснили, какое должно быть напряжение на нагрузке с сопротивлением 100 Ом, чтобы создать выходной ток 100 мА. Согласно эти расчетам получается, что оптимальным вариантом будет использовать микросхему 7812 либо 7815, рассчитанную на 12v и 15v в соответствии, с целью иметь запас.

Заключение

Естественно, в такой схеме источника тока присутствуют ограничительные моменты. Хотя она может быть полезна для большого количества решений, в которых высокая точность не играет особой роли. Отсутствие какой либо сложности в схеме, дает возможность изготовить источник тока практически в любых условиях, тем более комплектующие для нее приобрести не составит труда.

8L05a datasheet на русском

78L05 это наверное самый распространенный стабилизатор напряжения на 5 Вольт. Маломощный аналог 7805.

Практически каждая мировая фирма производящая интегральные схемы выпустила аналог этой микросхемы, обычно первые две буквы предваряющие обозначение 78L05 указывают на фирму, например: LM78L05, TS78L05, KA78L05.

Конечно в любом случае, чтобы узнать параметры и цоколевку корпуса микросхемы лучше прочитать официальный datasheet. Но вот что мне не нравиться в официальной документации, что цоколевка приведена ненаглядно, и когда что-то чинишь или настраиваешь приходиться смотреть сразу на две картинки: соответствия названия и номера вывода и расположение номера вывода на самом корпусе.
То что в этой микросхеме первый вывод является выходом, а последний — входом пару раз меня сбивало с толку и я неправильно разводил плату. Дабы в дальнейшем избежать подобных казусов, я пририсовал название выводов прямо на рисунки корпусов в исполнениях SO-8, SOT-89, TO-92.

78L05 цоколевка

78L05 схема включения

Проще схем наверное не бывает: сам стабилизатор и два конденсатора. Чтобы стабилизатор работал правильно (нормально стабилизировал и не генерировал пульсации) стабилизатора на вход и выход необходимо подключить конденсаторы. Причем их номиналы не должны быть меньше 0,33 мкФ и 0,1 мкФ соответственно.

Если стабилизатор питается выпрямленным напряжением частотой 50Гц, то входной конденсатор приходиться увеличивать, ставить электролитический у которого не маленькое последовательное сопротивление. Поэтому в данном случае к электролитическому конденсатору в параллель нужно поставить керамический.

78L05 характеристики

• Выходное напряжение +5 В.
• Выходной ток 0,1 А.
• Рекомендуемое напряжение на входе от +7 до + 20 В.
• Рекомендуемый температурный диапазон от 0 до 125 градусов Цельсия.

Стабилизатор 78L05 лишь один из большого семейства.
Для стабилизации отрицательного напряжения -5 В можно использовать аналогичный стабилизатор 79L05.
То есть вторая цифра 8 означает положительное напряжение стабилизации, а цифра 9 — отрицательное.
Следующая буква «L» как раз обозначает ток 0,1 А, есть модификации с буквой «M» на пол ампера и вообще без буквы 7805 — на 1 А.
А последние две цифры определяют выходное напряжение, кроме 5 В, выпускаются стабилизаторы на 6, 8, 9, 10, 12, 15, 18 и 24В.

Отечественные аналоги

Существуют и отечественные аналоги этой серии микросхем — КР1157ЕНхх, КР1181ЕНхх. Таким образом 5 В стабилизатор 78L05 имеет аналоги КР1157ЕН5, КР1181ЕН5.
Серия КР1181 выполнена в корпусе TO-92, а КР1157ЕН5 в более мощном корпусе допускающем установку на радиатор и поэтому способная отдавать ток до 250 мА.

Для более мощных стабилизаторов также существуют аналоги: одно амперные микросхемы в металло-керамическом корпусе с позолоченными выводами серии 142ЕНхх, и серия КР142ЕНхх в пластиковых корпусах КТ-28-2 (TO-220).

У 500 мА стабилизаторов тоже есть отечественные аналогии — серия КР1332ЕНхх.

Еще стоит обратить внимание, что даже если на выходе 75L05 не будет нагрузки, стабилизатор все равно будет потреблять ток, причем для приборов с батарейным питанием вполне приличный — до 5 мА.

16 thoughts on “ Стабилизатор 78L05, параметры 78L05, схема включения 78L05 ”

А вот от Texas Instruments на 100мА серию pdf datasheet LM78L05, LM78L09, LM78L12, LM78L15, LM78L62, LM78L82.

Несмотря на непростую внутреннюю схему, встраивать такой стабилизатор в собственные схемы очень просто.

скажите нужен ли радиатор, если да то как его установить. Подскажите примерный номинал фильтрующих конденсаторов.

для 78L05 вх мин.-0.33мкф вых мин -0.1мкф

Скажите можно ли стабилизатор напряжения использовать, как стабилизатор тока, например для светодиода. Если можно то, как и применимо это к другим микросхемам.

Например можно использовать схему выше в качестве стабилизатора тока. Для этого между источником питания и входом последовательно включаем наши светодиоды, а выход соединяем с землей через нагрузочное сопротивление, которым можно отрегулировать ток.
Из описанных автором подойдет любая микросхема, но чтобы уменьшить потери, на вывод Gnd мощных стабилизаторов лучше добавить отрицательное смещение.

Стамиллиамперники для установки на радиатор не предназначены, разве что планарный SOT-89, ему радиатором может служить увеличенная контактная площадка печатной платы, к которой он припаивается дополнительным земляным выводом. Причем, сама площадка с земляной шиной может быть и не связана электрически.
Более мощные — имеют дополнительное «ухо» с отверстием, к нему можно крепить радиатор, как правило это просто пластинка алюминия.
Номинал фильтрующих для 0,1 А достаточно по 100 мкФ, защиту от ВЧ можно и не ставить, но если надежность важнее, то 0,01-0,1 мкФ.

Радиатор — не нужен совершенно! Ни на планарный, ни на какой! Это же слаботочная деталь!
Конечно — греется, конечно — страшно что сгорит) Если совсем страшно, то выход один — поменять на что-то более мощное, и там уже может и надо будет ставить радиатор)
А конденсаторы я ставлю 220мкФ.

Кто нибудь знает есть ли у этих микросхем защита от КЗ в нагрузке.
В моей практике если Uвх отличается от Uвых больше чем на 5в, то вероятность выхода из строя через 3-5 лет довольно высокая, и греется она при этом.

Есть встроенная защита от КЗ путем ограничения тока, ещё есть защита от перегрева, а вот от переполюсовки входного напряжения нету.

Нужна зарядка в машину 2А, какая микросхема нужна?

В мвшину нужен драйвер, а не обычный стабилизатор на крен

Подскажите за макировку LS7805, буква S — что означает?

При разработке блока питания необходимо иметь в виду, что для устойчивой работы стабилизатора 78L05 напряжение на входе должно быть не менее 7 и не более 20 вольт.

Подскажите как проверить его на исправность?

Купил автомобильную зарядку за 100р для телефона. Снаружи бирка 1000мА, а внутри этот стабилизатор

78l05 схема включения

78l05 схема включения — это самый популярный пяти вольтовый стабилизатор напряжения, аналог маломощной микросхемы 7805. В данной статье публикуется описание, параметры и сама схема включения прибора 78L05. В сущности чуть ли не каждая фирма в мире, которая создает интегральные микросхемы, выпустила свой аналоговый элемент этого чипа. Определение производителя данного электронного элемента читается по первым двум буквам, например: LM78L05 (TAIWAN SEMICONDUCTOR), TS78L05 (TAEJIN Technology HTC Korea).

Естественно, чтобы знать точные параметры электронного прибора, для этого конечно нужно воспользоваться официальным даташитом. Хотя и в официальной спецификации 78l05 схема включения есть некоторые нюансы, в частности это представленный эскиз расположения выводов, который не достаточно графически ясно выполнен. А когда приходится делать какой-либо ремонт или производить наладку устройства, то приходится смотреть одновременно на два изображения.

То-есть определять название и порядковый номер вывода и дополнительно смотреть где расположен вывод на самом корпусе. Несмотря на то, что на этом чипе вывод под номером 1 является выходной шиной, а последний вывод входным, на практике несколько раз дезориентировало меня. В итоге я неправильно делал разводку печатной платы. Чтобы впредь не повторить таких курьезов, я нанес обозначения выводов непосредственно на эскизы корпусов: ТО-92, SOT-89, SO-8.

78L05 схема включения

Представленная здесь микросхема наверное самая простая по своей конструкции, в составе которой находятся всего-навсего сам стабилизатор и пара конденсаторов. Для обеспечения корректной работы прибора, а также чтобы избежать возможности генерирования пульсирующих напряжений, на входном и выходном трактах нужно подключить конденсаторы. Номинальные значения подключаемых емкостей должны быть не менее 0,33 мкФ и 0,1 мкФ соответственно.

При использовании для питания стабилизатора выпрямленного напряжения с частотой 50Гц, то тогда емкость по входу необходимо увеличить. Лучше установить электролитический конденсатор, который имеет большее последовательное сопротивление. В этом варианте нужно электролит зашунтировать керамическим конденсатором.

Характеристики параметров стабилизатора напряжения 78L05

• Напряжение на выходе +5v.
• Ток на выходе 0,1 А.
• Оптимальное выходное напряжение от +7v до + 20v.
• Оптимальный диапазон температур от 0 до 130 °C.

Если есть необходимость в получении отрицательного стабилизированного напряжения -5v, то тогда нужно воспользоваться микросхемой 79L05. Ориентироваться в обозначениях очень просто — вторая цифра в коде означает, что этот прибор выполняет стабилизацию положительного напряжения, а цифра 9 — отрицательного напряжения. Буква L в коде, показывает номинальный ток 0,1 А, имеются модели с букой «m» — это ток 0,5 А, а если вообще без буквы, то этот прибор рассчитан на ток в 1 А. Последние две цифры в кодовом обозначении показывают номинальное выходное напряжение от 5 до 24v.

Аналоги отечественный производителей

На внутреннем рынке также представлен широкий выбор отечественных аналогов этого стабилизатора напряжений — КР1157ЕНхх, КР1181ЕНхх. В частности микросхему 78L05 можно заменять аналогами КР1157ЕН5 и КР1181ЕН5. Кренки серии
КР1181 имеют корпус TO-92, а КР1157ЕН5 выполнены в более массивном корпусе с допустимым током 0,25 А, который можно устанавливать на теплоотвод.

Корпус TO-92 — обозначение функций контактов по их номерам

Стабилизатор напряжения 78L05 выпускается в корпусах TO-92, SOT-89, SO-8.

Выходное напряжение +5 вольт. Выходной ток 100 миллиампер. Рекомендуемое напряжение на входе от +7 до + 20 вольт. Рекомендуемый температурный диапазон от 0 до 125 градусов по Цельсию.

78L05 Регулятор напряжения: PDF, разводка контактов, техническое описание

Обзор литиевой батареи 3 В CR2430 [Часто задаваемые вопросы]

Подробное введение в LM2940

Автор: Игги

Дата: 24 января 2022 г.

78L05 представляет собой встроенный регулятор с тремя выводами.

Отличные характеристики внутреннего ограничения тока и теплового отключения делают его особенно подходящим для условий перегрузки. При использовании вместо традиционной группы диод-резистор Зенера его выходной импеданс эффективно улучшается, но ток смещения значительно снижается.

78L05 подходит для многих применений. Их можно комбинировать с другими устройствами передачи энергии для создания сильноточного регулируемого источника питания, такого как регулятор напряжения, который может управлять выходным током до 100 мА.

Catalog

78L05 Особенности

• Рабочий ток (IQ) 5 мА
Доступна внутренняя защита от тепловой перегрузки и ограничения тока короткого замыкания
• .
• Максимальное входное напряжение составляет 30 вольт.
Доступны пакеты
• TO-92, SO-8 и SOT-89.
• Регулятор положительного напряжения 5 В
• Максимальный выходной ток составляет 100 мА.

Примечание. Полную техническую информацию можно найти в техническом описании 78L05 в конце этой страницы.

78L05 Применение

• Регулируемый выходной регулятор
• Регулятор постоянного выхода +5 В для питания небольших нагрузок менее 100 мА
• Выходная схема защиты от неправильной полярности
• Выходной усилительный контур
• Ограничитель тока для некоторых приложений

78L05 Преимущество

78L05 Регулятор напряжения

78L05 представляет собой встроенный трехвыводной регулятор фиксированного напряжения (5 В), который может применяться во многих приложениях. Отличные характеристики внутреннего тока и теплового отключения делают его особенно подходящим для перегрузок. Когда он используется для замены традиционного стабилитрона с группой сопротивления, его выходной импеданс эффективно улучшается, но ток смещения значительно снижается. Другими словами, серия 78L05 (как и L78L05ACD013TR) представляет собой встроенный стабилизатор напряжения с тремя клеммами фиксированного напряжения (5 В), который подходит для многих приложений. Подобно одноточечному регулятору напряжения, который должен ограничивать шум и решать проблему распределения, его также можно использовать с другими устройствами передачи энергии для формирования источника питания со стабильным напряжением с большим током, например, со стабильным выходным током до 100 мА. .

78L05 Эквиваленты

LM7805, AMS7111

78L05 Альтернатива

LM317, LM7806, LM7809, LM7905, LM117V333, LM7812, LM7912.

Где использовать 78L05

Регуляторы напряжения часто используются в электронных схемах. Они создают постоянное выходное напряжение в ответ на переменное входное напряжение. В нашем случае ИС 78L05 — это хорошо известная ИС регулятора, которая используется в самых разных проектах. Название 78L05 имеет два значения: «78» означает, что это стабилизатор положительного напряжения, а «05» означает, что он выдает 5 В. В результате наш 7805 будет выдавать выходное напряжение +5В.

Выходной ток этой микросхемы может достигать 100 мА. Однако микросхема страдает от значительных тепловых потерь, поэтому для проектов, требующих более высокого потребления тока, рекомендуется использовать радиатор. Например, если входное напряжение 12 В, а потребляемый ток 50 мА, (12-5) * (50*10-3) = 0,35 Вт. Эти 0,35 Вт будут рассеиваться в виде тепла.

Еще одним популярным стабилизатором напряжения является 7805, который больше, но имеет более высокий номинальный ток около 1А. Итак, если вы ищете меньший пакет регулятора напряжения с низким номинальным током в ТО-92, эта микросхема может подойти.

Как проверить 78L05

Все, что вам нужно сделать, это снять положительный щуп с входного контакта и поместить его на выходной контакт. Вы можете оставить отрицательный щуп на заземляющем контакте. Указанное значение выходного напряжения должно составлять 5 вольт из-за «05», связанного с 78L05 .

Как использовать 78L05

78L05 представляет собой регулятор напряжения с тремя клеммами. Как показано на схеме выводов 78L05, три клеммы — это вход, выход и земля. Использовать эту микросхему очень просто; просто подключите входной контакт к входному напряжению, которое необходимо отрегулировать, а контакт заземления к заземлению системы. Выходной контакт микросхемы можно использовать для получения регулируемого напряжения 5 В.

78L05 используется в приведенной ниже схеме для регулирования входного напряжения 12 В до 5 В. Вы используете 5 В для питания любых небольших нагрузок, потребляющих менее 100 мА, таких как светодиоды. Потому что максимальный ток, который может обеспечить эта микросхема, составляет всего 100 мА.

Также стоит отметить, что конденсаторы C1 и C2 используются как на входе, так и на выходе. Эти конденсаторы фильтруют любой шум, связанный с входным напряжением. Нет необходимости использовать точное значение конденсатора, но 10 мкФ для C1 и 1 мкФ для C2 были бы хорошей отправной точкой.

Эти регуляторы также могут ограничивать ток и защищать, когда температура поднимается выше температуры перехода. Если вы подключаете сильноточные нагрузки, вы можете ожидать, что микросхема сильно нагреется и в конечном итоге отключится. В этом случае отличным выбором будет сильноточный стабилизатор, такой как 7805.

Может использоваться в качестве регулятора напряжения, регулятора тока, защиты от короткого замыкания, вспомогательной цепи и даже регулятора переменного напряжения в дополнение к регулятору напряжения. Все эти схемы можно найти на странице 27/45 таблицы данных 78L05, ссылка на которую приведена ниже.

78L05 Пакет

Компонентный Dataash

Поделиться

Статьи по теме

MPXV2010DP: модели САПР, техническое описание, характеристики [видео и часто задаваемые вопросы]

Candy 20 августа 2022 г. 178

CalatogMPXV2010DP Обзор продукта MPXV2010DP Связанное видео Введение MPXV2010DP Модели САПР MPXV2010DP Конфигурация контактов MPXV2010DP Блок-схема MPXV2010DP Особенности MPXV2010DP ПриложенияMPXV2010DP Пакет…

Продолжить чтение »

3

74LS74 Flip Flop: Pinout, Feature, Equivalent [Video]

Iggy 26 февраля 2022 г. 2183

74LS74 — двойной D-триггер. IC 74LS74 представляет собой тип двойного триггера D-типа, запускаемого положительным фронтом, с предустановленными, чистыми и дополнительными выходами. Он имеет большой диапазон рабочего напряжения, широкий …

Продолжить чтение »

Транзистор MMBT2222ALT1G: техническое описание, атрибуты и комплектация

Irene 21 января 2022 г. 522

MMBT2222ALT1G — это кремниевый биполярный транзистор NPN, предназначенный для использования в линейных маломощных устройствах для поверхностного монтажа и коммутации. Обзор продуктаМОП-транзисторы ON Semiconductor были разработаны …

Продолжить чтение »

Эпоксидные клеи DP190 Scotch-WeldTM Лист технических данных Скачать PDF

Irene 25 марта 2022 г. 262

Каталог Описание продуктаХарактеристикиТипичные физические свойства неотвержденного материалаТипичные свойства отвержденного материалаТипичные эксплуатационные характеристики клеяПневматический аппликатор 3M™ EPX™Скорость подачи ручного…

Продолжить чтение »

74LS32 Двойной вход OR Gate Введение [Видео]

Mia 22 февраля 2022 г. 2807

74LS32 — это логический элемент ИЛИ с двумя входами в четырехъядерном корпусе. Он содержит четыре независимых вентиля, каждый из которых выполняет логическую функцию ИЛИ. Каждый вентиль имеет два входа, поэтому он называется Quad 2-I…

Продолжить чтение »

# 0 1 2 3 4 5 6 7 8 9А Б С Д Е Ф грамм ЧАС я Дж К л М Н О п Вопрос р С Т U В Вт Икс Д Z

78L05 техническое описание — Регуляторы положительного напряжения

2N6473 : 110 В, транзистор Versawatt NPN Selicon с эпитаксиальной базой.

MAX5942A : Интерфейс Ieee 802.3af Power-over-Ethernet/контроллер ШИМ для силовых устройств.

B250C1500R : 1,5 А. Стеклянный пассивированный мостовой выпрямитель. Запассивированное стекло Корпус: Эпоксидная герметизация Клеммы: Радиальные выводы Идеальны для печатных плат. VRRM VRMS VR IF(AV) IFRM IFSM It Tj Tstg Пиковое периодическое обратное напряжение (В) Максимальное среднеквадратичное напряжение (В) Рекомендуемое входное напряжение (В) Прямой ток при Tamb 25 C Периодический пиковый прямой ток 10 мс. пиковый прямой импульсный ток Значение I t для плавких предохранителей = 10 мс) Рабочий.

SCE028MA3MP1B : Пьезоиндикатор с зуммером, внутренний привод 16 ~ 28 В переменного/постоянного тока; BUZZ VAC/DC 2.9KHZ СРЕДНИЙ ИМПУЛЬС. s: Тип: Пьезоиндикатор, внутренний привод; Уровень звукового давления: 75 дБ ~ 85 дБ; Тип монтажа: Панельный монтаж; Емкость при частоте: — ; Частота: 2,9 кГц; Упаковка: навалом; Режим работы: средний импульс; Диапазон напряжения: 16 ~ 28 В переменного/постоянного тока; Напряжение — Номинальное: 16 ~ 28 В переменного/постоянного тока.

PT65503 : Кодовые поворотные переключатели 9,5 мм 16 поз. ПОВОРОТНЫЙ. s: Производитель: Apem; Категория продукта: кодированные поворотные переключатели; RoHS: Подробная информация ; Количество позиций: 16 ; Выходной код: двоичный шестнадцатеричный; Привод: ПОМ; Номинал контактов: 400 мА; Тип прекращения: Сквозное отверстие; Стиль вращения: по часовой стрелке или против часовой стрелки; Заводская упаковка:.

1.5KE6.8A-E3/54 : ДИОД TVS, 1,5 кВт, 6,8 В, 1,5KE. s: Напряжение обратного выключения Vrwm: 5,8 В; Диапазон напряжения пробоя: от 6,45 до 7,14 В; Максимальное напряжение фиксации Vc: 10,5 В; Конфигурация диода: однонаправленный; Пиковый импульсный ток Ippm: 143A; Тип корпуса диода: 1.5KE; Количество контактов: 2 ; Рассеиваемая мощность Pd: 6,5 Вт; МСЛ: -.

9001-BW72Y : ОДНОСКОРОСТНАЯ ПОДВЕСНАЯ СТАНЦИЯ, 2, 2A. s: Количество путей: 2 ; Коммутационная способность: 5А; Конфигурация контактов: SPST-NO.

C0603C681J3RACTU : Керамический конденсатор 0603 680 пФ (1608 Метрическая система), 25 В; CAP CER 680PF 25V 5% X7R 0603. s: Емкость: 680pF; Напряжение — Номинальное: 25 В; Допуск: 5%; Упаковка/кейс: 0603 (метрическая 1608); Температурный коэффициент: X7R; Упаковка: лента и катушка (TR); : — ; Расстояние между выводами: — ; Рабочая температура: -55C ~ 125C; Тип монтажа: поверхностный монтаж, MLCC; Без свинца.

MA240017 : PIC24F16KA102 28-SOIC 100-контактный PIM. s: Кремний Производитель: Microchip ; Базовая архитектура: ПОС; Основная подархитектура: PIC24; Номер кремниевого сердечника: PIC24F; Имя семейства кремния: PIC24FxxKAxx ; Для использования с: макетной платой Explorer 16 (DM240001); Комплектация: — ; : -.

ECQ-V1h374JL9 : Радиальный пленочный конденсатор 0,27F; КРЫШКА ПЛЕНКА 0.27UF 50VDC РАДИАЛЬНАЯ. с: Емкость: 0,27F; Допуск: 5%; диэлектрический материал: полиэстер, металлизированный, многослойный; Пакет/Чехол: Радиальный; Упаковка: лента и катушка (TR); Расстояние между выводами: 0,197″ (5,00 мм) ; ESR (эквивалентное последовательное сопротивление): — ; Тип монтажа: Сквозное отверстие ; : Общего назначения ; Состояние без свинца: .

PL20-24-130B : Силовые трансформаторы 24,0 В пост. тока при 0,83 А 12,0 В при 1,66 А. s: Производитель: Tamura; Категория продукта: Силовые трансформаторы; RoHS: Подробная информация ; Номинальная мощность: 20 ВА; Способ крепления: сквозное отверстие; Высота: 41,58 мм; Продукт: Силовые трансформаторы; Заводская упаковка: 20 шт.; Тип: силовые трансформаторы.

D38999/24Fh31PB : Алюминий, никелированный, химическое крепление на панель, переборка — передние боковые гайки, круглые разъемы, соединительная розетка, штыревые штыри; СОЕДИНЕНИЕ RCPT 21POS КОНТРГАЙКА С ШТИФТАМИ. s: Тип разъема: розетка, штыревые контакты; Размер раковины — Вставка: 23-21 ; Тип монтажа: Панельный монтаж, переборка — передняя боковая гайка; Тип крепления: Резьбовое ; : экранированный; Упаковка: навалом; Число.

FFB0924VH-R00 : Вентилятор 24 В постоянного тока — вентиляторы постоянного тока, шаровой терморегулятор; ВЕНТИЛЯТОР ПОСТОЯННОГО ТОКА 24 В 92 х 25,4. s: Номинальное напряжение: 24 В постоянного тока; Мощность (Ватт): 7,44 Вт; Тип подшипника: шариковый; Размер / Размер: Квадрат — 92 мм Д x 92 мм В x 25,4 мм Ш; Воздушный поток: 82,0 CFM (2,32 м3/мин); : датчик блокировки ротора; Завершение: 3 провода; Тип вентилятора: Трубный осевой; Шум: 48,2 дБ(А); об/мин: 3700 об/мин; Статический.

288T232R161A1 : Энкодеры ПОВОРОТНЫЙ ЭНКОДЕР 2-БИТНЫЙ КОД БИН -; ПОВОРОТНЫЙ ЭНКОДЕР 2-БИТНЫЙ БИН-КОД. s: Тип энкодера: Механический ; Тип вывода: квадратурный (инкрементный); Импульсов на оборот: 16; Тип привода: Круглый конец диаметром 1/4 дюйма; Напряжение питания: -; Встроенный переключатель: Нет; Фиксатор: Нет; Тип монтажа: Панельный монтаж; Тип подключения: Наконечник под пайку; Ориентация: Прямоугольный; Поворотный.

1LN1-3-LH : Мгновенного действия, концевой, рычажный переключатель; ПЕРЕКЛЮЧАТЕЛЬ ВЕРХНИЙ ПЛУНЖЕР ПРИВОД SPDT. s: Без свинца Статус: Без свинца ; Статус RoHS: соответствует требованиям RoHS.

OPB903W55Z : Оптический — Фотопрерыватели — Тип слота — Переключатель логического выхода ПРОРЕЗНОЙ ОПТИЧЕСКИЙ ШИРОКИЙ ЗАЗОР -; ПЕРЕКЛЮЧАТЕЛЬ ПРОРЕЗНОЙ ОПТИЧЕСКИЙ ШИРОКИЙ ЗАЗОР. s: Расстояние срабатывания: 0,135 дюйма (9,53 мм); Метод измерения: пропускающий; конфигурация выхода: NPN — открытый коллектор, инвертированный; тип монтажа: монтаж на шасси; ток — питание: 15 мА; напряжение — питание: 4,75 В ~ 5,25 В; упаковка / Дело: .

EMRL100M16 : КРЫШКА, AL2O3, 10 мкФ, 16 В постоянного тока, 20% -ПОЛ, 20% +ПОЛ. z Суперминиатюрный корпус с малым током утечки Предназначен для использования в видеомагнитофонах, автомобильных радиоприемниках и автомобильных стереосистемах. Микрокассетные магнитофоны, карманные калькуляторы и часы. ~ 100 мкФ (при или 0,4 мкА, в зависимости от того, что больше (через 3 минуты) Номинальное напряжение (В) 25 В 35 В Коэффициент рассеяния (танг) макс. Диапазон напряжения Диапазон емкости Диапазон температур Диапазон температуры Допустимое значение емкости Утечка.

L0204-70 : 2000 МГц — 4000 МГц ШИРОКОПОЛОСНЫЙ ВЧ/СВЧ УСИЛИТЕЛЬ МАЛОЙ МОЩНОСТИ. s: Тип усилителя: Усилитель мощности; Применения: микроволновая печь РФ; Диапазон частот: от 2000 до 4000 МГц; Входной КСВ: 2 1 ; Выходной КСВ: 2 1 ; Тип упаковки: с разъемами; Номинальное сопротивление: 50 Ом; Рабочая температура: от -20 до 85 C (от -4 до 185 F).

cs%2078l05 техническое описание и примечания по применению

Лучшие результаты (6)

Часть	Модель ECAD	Производитель	Описание	Техническое описание Скачать	Купить Часть
ДЭВ2В2П500х50ЛФ		Коммуникационные решения Amphenol	Разъемы для монтажа на плате питания D-Sub, разъемы ввода-вывода, полная мощность 2V2, угловая пайка, 40A, европейский стандарт, 200 циклов, передняя часть: гнездовой винтовой замок UNC 4. 40, задняя часть: гарпуны для печатной платы толщиной 2,4 мм.	Техническая спецификация
10051922-1110ЭЛЬФ		Коммуникационные решения Amphenol	Гибкий разъем 0,50 мм, серия VLL, 11-позиционный, нижний боковой контакт, разъем ZIF для поверхностного монтажа с боковым входом, бессвинцовый тип.	Техническая спецификация
10132798-032130ЛФ		Коммуникационные решения Amphenol	Мезонинный соединитель BergStak® 0,5 мм, межплатные соединители, 30 контактов, розеточный соединитель высотой 2,7 мм.	Техническая спецификация
54112-110081400ЛФ		Коммуникационные решения Amphenol	BergStik®, межплатный разъем, вертикальная колодка без кожуха, сквозное отверстие, двухрядная, 8 позиций, шаг 2,54 мм (0,100 дюйма).	Техническая спецификация
77317-804-72ЛФ		Коммуникационные решения Amphenol	BergStik®, межплатный разъем, прямоугольный разъем без кожуха, сквозное отверстие, двухрядный, 72 позиции, шаг 2,54 мм (0,100 дюйма),	Техническая спецификация
66925-007		Коммуникационные решения Amphenol	Dubox®, Соединитель плата-плата, горизонтальный соединитель платы, двухрядный, 14 позиций, шаг 2,54 мм (0,100 дюйма)	Техническая спецификация

cs%2078l05 Листы данных Context Search

Предыдущий 1 2 3 … 23 24 25 Next

cm%2078l05 Технический паспорт и указания по применению

Каталог Технический паспорт	MFG и тип	ПДФ	Ярлыки для документов
PN4858 Реферат: 2N4392 НАЦИОНАЛЬНЫЙ ПОЛУПРОВОДНИК PN4856 2N4393 TIS75 TIS74 PN4857 U1898 pn4093 2N4393, НАЦИОНАЛЬНЫЙ Текст: Нет доступного текста файла	OCR-сканирование	PDF	б5Д113Д 2N5653 2N5654 PN4091 PN4092 PN4093 PN4858 PN4859 PN4860 PN4861 2N4392 НАЦИОНАЛЬНЫЙ ПОЛУПРОВОДНИК PN4856 2N4393 ТИС75 ТИС74 PN4857 U1898 2N4393, НАЦИОНАЛЬНЫЙ
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	Ан-Ф41ЭЗ Ph41EZ Хё01 471мм Ан-Ф41ЭЗ 9НК5010058600 06П12-Ч-НМ
А934 Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	Ан-Ф30ЭЗ Ph30EZ Хё01 267мм Ан-Ф30ЭЗ 9НК5010019700 05P01-Ч-НМ А934
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	АН-Ф50ЭЗ Ph50EZ Хё01 471мм 9НК5010019900 05P01-Ч-НМ
Bedienungsanleitung m 5010 Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	АН-PH60EZ PH60EZ Хё01 473мм 9НК5010020100 05P01-Ч-НМ Бедиенунгсанлейтунг м 5010
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	АН-Ф50ЭЗ Ph50EZ Хё01 471мм АН-Ф50ЭЗ 9НК5010019900 05P01-Ч-НМ
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	АН-П30ЭЗ АНП30ЭЗ 07412x 11118x 77527x 25143x 85344x 9НК5010072500 08P03-Ч-НМ
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	АН-П15ЭЗ ANP15EZ 03706x 04438x 77527x 25143x 85344x 9НК5010072300 08P03-Ч-НМ
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	АН-П45ЭЗ ANP45EZ 11118x 17287x 77527x 25143x 85344x 9НК5010073100 08P03-Ч-НМ
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	Ан-Ф30ЭЗ Ph30EZ Хё01 267мм 9НК5010019700 05P01-Ч-НМ
се5021 Резюме: se5020 2N3563 2N4134 2N4135 MPS6548 SE5023 Текст: Нет доступного текста файла	OCR-сканирование	PDF	5Д1130 се5021 се5020 2Н3563 2Н4134 2Н4135 MPS6548 SE5023
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	OCR-сканирование	PDF	000D24фл
СР592 Аннотация: cmhd3595 cmkt5088 PTA44 KT2907A z2l4 ut3906 KT3904 CMXDM7002A st2222a Текст: Нет доступного текста файла	OCR-сканирование	PDF	2Н7002 БАС56 BCX51 BCX53 BCX54 БЗС84К2В4 БЗС84К6В2 БЗС84К6В8 БЗС84К51 CBCP68 CP592 cmhd3595 cmkt5088 ПТА44 КТ2907А z2l4 ut3906 КТ3904 CMXDM7002A ст2222а
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	АН-П23ЭЗ АНП23ЭЗ 05559x 07412x 77527x 25143x 85344x 9НК5010072400 08P03-Ч-НМ
М51414БСП Аннотация: SG10 Текст: Нет доступного текста файла	OCR-сканирование	PDF	M51414BSP M51414BSP& M51414BSP ИК10
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	АН-Ф40ЭЗ Ph40EZ Хё01 471мм 9НК5010018800 05P01-Ч-НМ
БД371С-10 Реферат: BD371D yc 236 BF936 BF494 BD373C BD371C-6 BD371C BD371B BC338-25 НАЦИОНАЛЬНЫЙ ПОЛУПРОВОДНИК Текст: Нет доступного текста файла	OCR-сканирование	PDF	б50113D L5D1130 Т-03-01 БД371С-10 БД371Д 236 г. в. BF936 BF494 БД373С БД371С-6 БД371С БД371Б BC338-25 НАЦИОНАЛЬНЫЙ ПОЛУПРОВОДНИК
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	АН-П12EX ANP12EX 9НК5010072200 08P03-Ч-НМ
2sc2188 Резюме: нет абстрактного текста Текст: Нет доступного текста файла	OCR-сканирование	PDF	С-13г бТ326С2 2sc2188
цзз Аннотация: TA40B Z-7000 Z700 Текст: Нет доступного текста файла	OCR-сканирование	PDF	-06pa3H0M B03fleMCTBnro 060pyfl0BaHMH. KnaccM30nauMM цзз ТА40Б Z-7000 Z700
Паркер RS-232 Реферат: Контроллер CM AD opto 22 6000s Текст: Нет доступного текста файла	Оригинал	PDF	1071-001129—НОЯБРЬ, 800-321-ОПТО 800-832-ОПТО опто22 800-ТЭК-ОПТО паркер rs-232 CM AD опто 22 контроллер 6000 с
Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла	Оригинал	PDF	АН-Ф20ЭКС Ph20EX Хё01 9НК5010019800 05P01-Ч-НМ
кд-1 94в-0 Аннотация: max 1988 20A4 Текст: Нет доступного текста файла	OCR-сканирование	PDF	94в-2, 94в-0, ПДД-42385-* CD-1 94v-0 макс 1988 20А4
окм220 Аннотация: CM447 OCM236LD Текст: Нет доступного текста файла	OCR-сканирование	PDF	206ЛД 236ЛД 246ЛД 237ЛД 247ЛД ОСМ408 ОСМ418 ОСМ428 СМ448 Стэн243 окм220 СМ447 OCM236LD
РН544 Резюме: TI59 национальный 2N3859 PN101 TN2219 T1890 T2Q0 MPQ6700 MPQ2222 2N915 Текст: Нет доступного текста файла	OCR-сканирование	PDF	Т-29-О Т-29-01 PN544 ТИ59 национальный 2N3859 PN101 TN2219 Т1890 T2Q0 MPQ6700 MPQ2222 2Н915

Предыдущий 1 2 3 … 23 24 25 Далее

78L05 5.0V TO-92 Линейный регулятор

Логические ИС

(пока отзывов нет) Написать рецензию

Логические ИС

78L05 5,0 В TO-92 Линейный регулятор

Рейтинг Требуется Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Требуется

Тема отзыва Требуется

комментариев Требуется

Артикул:

ПЕЛЕД33

Доставка:

Рассчитывается на кассе

В настоящее время: KES15. 00

• Описание

Описание

Регуляторы напряжения очень распространены в электронных схемах. Они обеспечивают постоянное выходное напряжение для переменного входного напряжения. В нашем случае микросхема 78L05 является культовой микросхемой регулятора, которая находит свое применение в большинстве проектов. Название 78L05 имеет два значения: «78» означает, что это стабилизатор положительного напряжения, а «05» означает, что он обеспечивает 5 В на выходе. Таким образом, наш 7805 обеспечит выходное напряжение +5 В.

Характеристики:

• Регулятор положительного напряжения 5 В
• Выходной ток до 100 мА
• Максимальное входное напряжение 30 В
• Рабочий ток (IQ) составляет 5 мА
Доступна внутренняя защита от тепловой перегрузки и ограничения тока короткого замыкания
• .
• Доступен в упаковках TO-92, SO-8 и SOT-89

• Регулятор постоянного выхода +5 В для питания небольших нагрузок менее 100 мА
• Регулируемый выходной регулятор
• Ограничитель тока для некоторых приложений
• Выходная схема защиты от неправильной полярности
• Выходной усилительный контур

Компонент Технический паспорт

78L05 Технический паспорт

Комплект поставки

1 * 7805 Регулятор напряжения

View All03Close

• сопутствующие товары
• Клиенты также просмотрели

Сопутствующие товары

В корзину

Быстрый просмотр

Ползунковый потенциометр 10K Линейный модуль

diymore

Сейчас: KES250. 00

Особенности: Напряжение: 3,3 В, 5 В. Высококачественные слайдеры, стабильная и надежная работа. Двойной аналоговый выход, аналоговый сигнал напряжения 0 — VCC.

Выберите параметры

Быстрый просмотр

Регулятор напряжения серии SMD 78L

СМД-Технологии

Сейчас: KES10.00

Особенности: Выходное напряжение: 5 В Выходной ток 1А Работает до падения напряжения 1 В Линейное регулирование: 0,2% макс. Регулировка нагрузки: 0,4% Макс. Производитель: Передовые монолитные системы Значение…

ПРОДАНО

Быстрый просмотр

Регулируемый регулятор напряжения LM338

diymore

Сейчас: КЭС100.00

регулятор напряжения 5А ЛМ338К ЛМ338 регулируемый 1. 2В к 32В В пакет включено: 1 х 5А LM338K LM338 Vo

В корзину

Быстрый просмотр

Жидкий регулятор PH / плата контроллера

Autonics

Сейчас: KES1 500,00

Технические характеристики Напряжение нагрева: 5 ± 0,2 В (AC -> DC) Рабочий ток: 5-10 мА Диапазон концентрации обнаружения: PH0-14 Диапазон обнаружения температуры: 0-80 градусов по Цельсию …

Клиенты также просмотрели

Выберите параметры

Быстрый просмотр

Регулятор напряжения серии SMD 78L

СМД-Технологии

Сейчас: KES10.00

Особенности: Выходное напряжение: 5 В Выходной ток 1А Работает до падения напряжения 1 В Линейное регулирование: 0,2% макс. Регулировка нагрузки: 0,4% Макс. Производитель: Передовые монолитные системы Значение…

ПРОДАНО

Быстрый просмотр

Регулируемый регулятор напряжения LM338

диймор

Сейчас: КЭС100.00

регулятор напряжения 5А ЛМ338К ЛМ338 регулируемый 1.2В к 32В В пакет включено: 1 x 5A LM338K Регулируемый регулятор напряжения LM338 1,2 В до…

ПРОДАНО

Быстрый просмотр

AMS1117-5/3,3 В, регулятор напряжения 1 А

Логические ИС

Сейчас: КЭС10.00

Регулируемые и фиксированные стабилизаторы напряжения серии AMS1117 предназначены для обеспечения выходного тока до 1 А и работы при входном и выходном перепаде до 1 В. Падение напряжения устройства. ..

В корзину

Быстрый просмотр

BC547 NPN-транзистор

Логические ИС

Сейчас: KES5.00

BC547 представляет собой биполярный транзистор NPN. Особенности BC547 Кремниевые эпитаксиальные планарные транзисторы NPN Эти транзисторы подразделяются на три группы A, B и C в соответствии с…

Выберите параметры

Быстрый просмотр

Биполярный (BJT) транзистор NPN/PNP

СМД-Технологии

Сейчас: KES5.00

 Технические характеристики Стандартный пакет 1 Категория Дискретные полупроводниковые продукты Семья Транзисторы (BJT) — одиночные Серии — Упаковка Лента и коробка…

В корзину

Быстрый просмотр

LM2596S-5.

Логические ИС

Сейчас: KES50.00

Характеристики Первичное входное напряжение: 12 В No. Количество выходов: 1 Выходное напряжение: 5 В Выходной ток: 3 В Тип корпуса регулятора напряжения: TO-263No. Количество контактов: 5 Диапазон рабочих температур: от -40°C до +125°CТочность…

Выберите параметры

Быстрый просмотр

Мощный МОП-транзистор/транзистор/симистор

Логические ИС

Сейчас: KES30.00 — KES100.00

Категория продукта: симисторы Неповторяющийся ток состояния: 168 А Номинальное повторяющееся напряжение в закрытом состоянии…

В корзину

Быстрый просмотр

Выход силового транзистора BD136 TO-126 PNP 45 В 1,5 А

Логические ИС

Сейчас: KES50. 00

Обзор продукта BD136 представляет собой комплементарный эпитаксиальный планарный низковольтный транзистор PNP, смонтированный в пластиковом корпусе. Он предназначен для аудиоусилителей и драйверов, использующих дополнительные или…

Поиск

Возможна отправка в тот же день. Paypal принят, закажите онлайн сегодня!

Тщательно выберите номер детали, производителя и упаковку из приведенной ниже таблицы, а затем добавьте в корзину, чтобы перейти к оформлению заказа.

Купите сейчас, вам понравится
✓Отправьте заказ в тот же день!
✓Доставка по всему миру!
✓Ограниченная распродажа
✓Легкий возврат.

Все основные кредитные и дебетовые карты через PayPal.
Paypal (AMEX принимается через Paypal)
Мы также можем принять банковский перевод. Просто отправьте нам электронное письмо с URL-адресами или кодами продукта. Укажите адрес доставки и предпочтительный способ доставки. Затем мы вышлем вам полные инструкции по электронной почте.

Мы никогда не храним данные вашей карты, они остаются в Paypal

Товары отправляются с использованием почтовых услуг и оплачиваются по себестоимости.
Товары будут отправлены в течение 1-2 рабочих дней после оплаты. Доставка может быть объединена при покупке большего количества.
Другие способы доставки могут быть доступны при оформлении заказа — вы также можете сначала связаться со мной для получения подробной информации.

Судоходная компания	Расчетное время доставки	Информация об отслеживании
Плоская транспортировочная	30-60 дней	Нет в наличии
Заказная авиапочта	15-25 дней	В наличии
ДХЛ/ЭМС/ФЕДЕРАЛ ЕХПРЕСС/ТНТ	5-10 дней	В наличии
Окончательное время доставки Может быть задержано вашей местной таможней из-за таможенного оформления.

Спасибо за покупку нашей продукции на нашем сайте.
Чтобы иметь право на возмещение, вы должны вернуть продукт в течение 30 календарных дней с момента покупки. Товар должен быть в том же состоянии, в котором вы его получили, и не иметь никаких повреждений.
После того, как мы получим ваш товар, наша команда профессионалов проверит его и обработает ваш возврат. Деньги будут возвращены на исходный способ оплаты, который вы использовали во время покупки. Для платежей по кредитной карте может потребоваться от 5 до 10 рабочих дней, чтобы возмещение появилось в выписке по кредитной карте.
Если продукт каким-либо образом поврежден или вы инициировали возврат по истечении 30 календарных дней, вы не имеете права на возмещение.
Если что-то неясно или у вас есть дополнительные вопросы, не стесняйтесь обращаться в нашу службу поддержки клиентов.

Подробнее о программе защиты покупок PayPal.
Получите заказанный товар или верните деньги.
Включает стоимость покупки и первоначальную доставку.
Если вы не получили товар в течение 25 дней, просто сообщите нам об этом, будет выдан новый пакет или замена.
Защита покупателя PayPal
Защита вашей покупки от клика до доставки
Вариант 1) Полный возврат средств, если вы не получили свой заказ
Вариант 2) Полный или частичный возврат средств, если товар не соответствует описанию
Если ваш товар значительно отличается от наше описание продукта, вы можете A: вернуть его и получить полный возврат средств или B: получить частичный возврат средств и сохранить товар.

Спецификация или техническая спецификация в формате PDF доступны для скачивания по запросу.

Почему выбирают нас?

Опытные коллеги помогут вам решить проблемы, чтобы снизить риск при производстве по требованию.

Каковы ваши основные продукты?

Какова цена?

Все цены указаны за единицу в долларах США (USD).

Какой способ оплаты?

Что такое возврат и замена?

Каков минимальный объем заказа вашей продукции?

Когда вы отправите мне детали?

Мы отправим вам детали в тот же день после получения оплаты.
