Антенна дециметрового диапазона с узкой диаграммой направленности. Антенна ДМВ своими руками: расчет, инструкция по сборке, особенности

Калькулятор не помещается в окно полностью, поэтому прокручивайте голубое окно вверх-вниз, вправо-влево, чтобы заполнить все поля. После нажатия кнопки «Рассчитать» прокрутите вниз, чтобы увидеть результаты.

Пояснения к расчету:

• минимальная и максимальная рабочая частота — укажите диапазон, исходя из для вашего региона;
• входное сопротивление — оставьте 75 Ом;
• диаметр элемента — укажите сечение вибраторов, которые планируете применять;
• сторона собирающей линии — калькулятор рассчитывает значения для трубок квадратного сечения, нужно указать размер одной грани.

Вибраторы укорачиваются в геометрической прогрессии со знаменателем, равным τ. Работа антенны зависит от периода структуры τ и угла при вершине треугольника α, связанного с относительным интервалом σ.

Чем меньше угол α (и больше τ), тем выше коэффициент усиления антенны. При этом увеличивается число вибраторов и общая длина конструкции. Поэтому при выборе периода структуры рекомендуем принимать значение τ 0,9.

Существует оптимальное значение относительного интервала σ для определенного τ — калькулятор посчитает его автоматически.

Полученные значения используйте при изготовлении антенны.

Изготовление проводника

Создание самодельной модели включает в себя:

1. Изготовление стержней. Подбираются две проводящие трубки нужного диаметра, поскольку изготовить их сложно.
2. Нарезка и попеременное присоединение вибраторов посчитанных размеров. Длина самых больших должна получиться около четверти (а в сумме – правый и левый – равна половине) длины волны нужного диапазона.
3. Подвод питания к передней части, если используется усилитель.
4. Проводку фидера внутри одного из стержней. В этом случае кабель играет роль четвертьволнового трансформатора.
5. Пайка кабелей, подключение и .

Подключение вибраторов производится попеременно, как показано на схеме.

Чтобы не упустить из виду важные мелочи, посмотрите эту видеоинструкцию. Лучше чем на ней объяснить невозможно — все наглядно и понятно.

Настройка

При правильной сборке и использовании фидера волновым сопротивлением 75 Ом антенна не нуждается в дополнительной настройке. Достаточно ее правильно .

Если же при сборке были допущены огрехи, то исправить их можно следующим образом:

• Укорочением или наращиванием вибраторов.
  Обрезать можно с помощью кусачек, пилки по металлу или болгарки. Удлинить же можно, надставляя на короткие вибраторы трубки из такого же материала до соответствующей расчетам длины. После того как она достигнута, трубки крепятся клеем, запаиваются, заклепываются или же зажимаются плоскогубцами так, чтобы обеспечить надежный контакт.
• Изменением расстояния между парами вибраторов.

Подключение усилителя SWA

В зоне, где прием телесигнала неуверенный, можно использовать . Наиболее популярной маркой является SWA. Платы этой линейки выпускаются с разными коэффициентами усиления и канальными диапазонами.

Подключение выполняться одним из двух способов:

• При питании по антенному кабелю.
  Здесь центральная жила кабеля зажимается одним винтом, а экран заворачивается и зачищается с помощью планки. Главное при этом – не допустить короткого замыкания экрана на центральную жилу;
• При питании от внешнего адаптера.
  Здесь требуется переходник-адаптер («краб») с подходящими параметрами (для их проверки потребуется мультиметр). Он распаивается в соответствии с конструкцией антенны и спецификой ее подключения. Здесь требуются нетривиальные знания электротехники, поскольку единого стандарта устройств производители адаптеров не поддерживают и в разных случаях нужны индивидуальные расчеты.

Вместо заключения

Сборка логопериодической антенны – нетривиальная задача, доступная не всякому телемастеру. Тем не менее сделать эту работу даже с нуля может любой, имеющий минимальные знания в электротехнике.

Вот какие экземпляры собирают радиолюбители:

Логопериодическая антенна — хороший вариант?

Круто!Отстой!

Антенна10 лучших антенн для приема эфирного цифрового ТВ

Антенна3 способа подключения усилителя к эфирной цифровой антенне

Антенна для цифрового телевидения

С появлением цифрового наземного телевидения возникает много вопросов относительно условий его приёма. Прекрасное качество телевещания нового формата DVB-T2 может создать впечатление, что к антеннам для приёма цифрового сигнала теперь предъявляются более низкие требования. В удачном месте стойкий приём «цифры» обеспечит даже комнатная антенна для цифрового ТВ. Однако вдали от передатчика, или когда в направлении приёма находятся препятствия в виде деревьев, зданий и возвышений, нужно инвестировать в хорошую модель.

Универсального рецепта для выбора идеальной антенны не придумано. Но есть общие рекомендации, которые помогут подобрать правильную модель волнового приёмника для цифрового телевидения. Вот они:

• для просмотра цифрового телевидения необходима антенна ДМВ диапазона;
• все препятствия на местности, расположенные между передатчиком и приёмником, оказывают влияние на качество сигнала. Антенная установка должна учитывать местные условия приёма;
• с увеличением расстояния от объекта вещания требования к волновым приёмникам возрастают;
• отражения сигнала в стандарте DVB-T2 от препятствий могут улучшать приём;
• высота размещения антенны очень важна, чем она больше, тем лучше.
• технические параметры и особенности местности являются определяющими в выборе волнового приёмника Т2. Ценовые, цветовые и маркетинговые характеристики – второстепенны.

Что такое антенна для цифрового телевидения

К счастью, антенны, которые подходят для получения пакетов цифрового ТВ (мультиплексов) – это обычные волновые приёмники, которые до этого принимали аналоговый сигнал. Хотя практика показала и исключения. Наиболее эти различия сказались на работе, так называемой, «польской» антенны. Её универсальность, актуальная для аналогового сигнала – приём в метровом и дециметровом диапазоне – в случае с «цифрой» проявилась в добавочных искажениях в амплитуде и фазе улавливаемого сигнала. Конструкции, подобные «польской» (она же «сетка») не обладают узкой диаграммой направленности, а ловят радиоволны в обширном диапазоне направлений, захватывая другие мощные сигналы, перекрывающие приём Т2.

Многим нашим читателям покажется странным напоминание о том, что спутниковые тарелки не подходят для приёма цифрового ТВ, но, в действительности, некоторые пользователи все ещё пытаются получать эфирные станции, путая спутниковое и цифровое ТВ.

Конечно, если вы устанавливаете новый волновой приёмник, то лучше купить модель, адаптированную к «цифре». Что собой являет простая антенна для цифрового телевидения? Формулировка этого понятия сводится к следующему – это остронаправленный приёмник волн дециметрового диапазона, с пониженной чувствительностью к фазовым искажениям. Других решающих отличий между волновыми приёмниками для приёма аналогового ТВ и цифрового в диапазоне ДМВ нет.

Иногда под маркой «цифровая антенна» предлагается устройство, в конструкцию которого встроены заградительные фильтры для подавления сигналов с вышек мобильной связи, усугубляющих цифровой приём. Это решение часто применяется в панельных моделях с усилителями. Что до последних, то «цифровые» волновые улавливатели оснащаются усиливающими микросхемами повышенного качества, которые имеют сниженный уровень фазового шума.

Какие антенны существуют

При большом удалении от вещательной вышки уровень радиоволн слабеет и для нормального приёма уже требуются улавливатели с более высоким коэффициентом усиления. Это достигается за счёт усложнения их конструкции и укрупнения. В продажу такие устройства поступают в разобранном состоянии, и их монтаж предполагает определённые навыки.

Антенны – комнатная, польская сетка (APS), направленная

Какую антенну выбрать для цифрового ТВ? В магазинах есть три основных типа антенн для приёма цифрового телевидения: комнатные улавливатели, конструкции типа «решётка» и направленные. Первые гарантируют хороший приём, если расстояние от передатчика не превышает 10 км. «Решётки» хорошо работают на расстояниях до 25 км, направленные улавливатели используются, когда передатчик находится в пределах 35 км. Если расстояние больше, то необходима модель с высоким коэффициентом усиления, как правило, антенна с усилителем.

• Комнатные улавливатели. Самый удобный тип, но малоэффективный. Комнатные приёмники хороши только для тех, кто живёт «под боком» у передатчика. Обычно они имеют довольно примитивную конструкцию и низкий коэффициент усиления, который не под силу компенсировать даже мощному усилителю.
• «Польская» антенна («решётка») может работать на умеренных расстояниях от телевышки. Она несколько эффективнее, чем пластиковые комнатные улавливатели. Часто оснащена сильным усилителем, который, помимо полезного сигнала, усиливает искажения. Не особо рекомендуется для цифрового телевидения, поэтому лучше использовать направленную модель.
• Направленная модель – это конструкция, которая улавливает волновые колебания в одном направлении. Она должна быть сориентирована строго в направлении передатчика, но эффективность принимаемого ею сигнала намного лучше, чем в случае «польской» или любой из комнатных моделей. Её эффективность (собственный коэффициент усиления) зависит от конструкции: чем больше в ней поперечных элементов, тем она сильнее. В черте города, рядом с передатчиком, в её структуру должно входить не более 4–7 элементов, но при удалении от него на 30-50 км нужно устанавливать 11–19-элементные антенны. Для людей, живущих далее 50 километров от передатчика активная направленная модель – это единственное спасение. В таких случаях стоит купить 26-элементные конструкции или больше. Главное преимущество направленной конструкции – устойчивость к помехам и возможность приёма только от одного передатчика.

Комнатный вариант улавливателя, конечно, самый удобный, поскольку не требует никакой установки, достаточно подключения его к ресиверу. Тем не менее, любая наружная антенна всегда будет «ловить» лучше. Радиоволны, посредством которых передаётся телесигнал, неминуемо претерпевают затухание, проходя через стены и встречая на своём пути иные препятствия.

Большое влияние на качество приёма цифрового сигнала также имеет высота установки волнового приёмника. Установленная просто на кровле одноэтажного дома, она может не оправдать ваших расходов. Даже усилитель не позволит получать телесигнал, если антенна вообще не «видит» его.

Понадобится ли вашей антенне дополнительное усиление, можно выяснить на этапе настройки ресивера и сканирования каналов, когда приставка выдаёт оценку уровня принимаемого сигнала. Эти данные помогут определиться с местом монтажа антенны, углом её поворота и необходимостью дополнительного усиления. Модели современных усилителей настолько рациональны, что ими может быть в любой момент без особых сложностей оснащена любая пассивная антенна (например, в разрез коаксиального кабеля с электропитанием от тюнера).

Пассивные с платой согласования

Хорошая антенна цифрового ТВ – это та, которая идеально принимает именно в ваших конкретных условиях и местности. Здесь все индивидуально, но, не смотря на это, все виды улавливателей делятся на активные и пассивные. В активных конструкциях применён усилитель, а в пассивных – нет. Если вы проживаете в регионе сильным вещательным уровнем, а также кабель, который соединяет вашу антенну с телевизором, небольшой протяжённости, то мощная антенна с усилителем вам ни к чему, будет достаточно пассивного улавливателя. Усилитель в этом случае может негативно повлиять на качество принимаемых программ.

Плата согласования

Просмотрев различные предложения антенн цифрового ТВ, зачастую можно найти модели с платой согласования – симметризатором. Для чего она используется и является ли стоящей покупкой? Симметризатор – это небольшая печатная плата, спрятанная в защитном корпусе на антенне. Это стандартный и необходимый элемент волновых улавливателей без встроенного усилителя. Только некоторые типы антенн (например, логопериодическая) не требуют такого элемента. Он не только позволяет подключать коаксиальный кабель к улавливателю, но и согласует с ним его сопротивление. Другими словами, если вы не планируете покупать усилитель, то необходимо позаботиться о том, чтобы ваша модель имела плату согласования.

Активные с платой усиления

Вариант с усилителем – активный улавливатель – следует использовать при подключении к нему большого количества телевизионных приёмников или при приёме слабых сигналов с удалённых объектов вещания. Плата усиления, которую являет собой усилитель, должна иметь низкий коэффициент шума, т. е. быть «малошумящей». Блок питания для антенн служит для подачи электричества на усиливающее устройство. Питание на антенну можно подавать как от общей электрической сети, так и по кабелю от цифрового тюнера.

Плата усиления для антенн

Вопреки расхожему мнению, активные волновые приёмники вовсе не должны обеспечивать более высокое качество принимаемого сигнала. В этом вопросе по сей день наблюдается путаница между двумя понятиями: собственным коэффициентом усиления антенны, которому она обязана своей конструкцией, и усилением полученного сигнала усиливающей платой. Когда говорят об активных моделях волновых приёмников, то имеют в виду именно второй случай, когда нужно компенсировать затухание сигнала в избыточно длинном кабеле и делителе.

Если вы используете антенну пассивного типа, но планируете её дооснастить усилителем, то знайте, что его выбор непрост в силу нескольких моментов:

• совместимость с устройствами, для которых вы его используете вплоть до совместимости брендов и моделей;
• его мощность;
• ценовой фактор.

Комнатная антенна для цифрового ТВ

Применение комнатных антенн для приёма цифрового ТВ ограничивается местностью с высоким уровнем сигнала, на небольшом расстоянии от объекта вещания. Эту разновидность волновых приёмников отличает низкий собственный коэффициент усиления, и, к сожалению, очень частое применение мощных усилителей. Это приводит к тому, что, несмотря на привлекательный внешний вид и немалую стоимость, такого устройства может оказаться недостаточно. Даже если удастся поймать сигнал, приём будет подвержен локальным помехам (ходьба по квартире, включение электроприборов, проезжающие за окном машины), проявляющимся паузами в эфире, замиранием изображения или характерными квадратиками на экране.

Вывод

Цифровое телевидение уже сейчас дарит возможность просмотра телепрограмм в высокой чёткости с минимальными хлопотами и капитальными затратами. Но однозначно ответить на вопрос «Какая домашняя антенна для цифрового ТВ лучше?» – невозможно. 100% успеха можно ожидать, только если нанять профессионального установщика, который с помощью собственного опыта и измерительных приборов подберёт комплект антенны, подходящий для вашего местоположения. Перед принятием решения и покупкой волнового приёмника также стоит посмотреть на крыши окружающих зданий и воспользоваться опытом жителей, которые уже принимают «цифру».

Похожие статьи

Антенна ДМВ, простые самодельные устройства своими руками

В настоящее время почти всё телевизионное вещание перешло на трансляцию в дециметровом диапазоне. Это обусловлено тем, что волны этого диапазона малочувствительны к влиянию внешних помех и оборудование, применяемое для обеспечения трансляции в этом диапазоне, обладает невысокой стоимостью. В качестве диапазона для использования цифрового телевидения Т2 был выбран именно он.

Дециметровые волны (ДМВ) располагаются в диапазоне радиоволн, имеющих длину волны от одного метра до 10 см, и лежат в частотах от 300 МГц до 3 ГГц. Для приёма ДМВ применяются широкополосные антенны направленного действия они могут осуществлять приём телетрансляций на удалении 60—70 км от телецентра.

Особенности приёма ДМВ

Необходимо понимать, что чёткого различия между профессиональными и домашними антеннами не существует. Профессиональные антенны для телевизионного режима имеют узкую диаграмму направленности, а значит и больший коэффициент усиления. Благодаря этому они имеют более

Перечислим основные части, из которых состоит антенна:

• фидер;
• рефлектор;
• вибратор;
• директор.

В первую очередь на качество приёма оказывает влияние рельеф местности. Различные барьеры, возникающие на пути прохождения сигнала, ослабляют его уровень или не дают его распространению. В зоне отсутствия прямой видимости антенны нередко настраивают на отражённый сигнал и из-за этого приходится применять различного вида активные усилители и согласователи.

В близости от передатчика антенна может ставиться внутри помещения или снаружи. В отдалении, конечно, нужно ставить снаружи: на стену, балкон, крышу, мачту. Обычно в удалении от

Симметрирование антенн

Симметрирующие устройства устраняют попадание токов радиочастоты на внешнюю площадь наружного проводника (оплётки) коаксиального провода. Подключать без такого устройства нельзя, так как это приводит к искривлению диаграммы направленности антенны и уменьшению помехоустойчивости приёма. Когда входное сопротивление антенны отличается от волнового сопротивления провода, то такое устройство применяется и как согласующее.

Согласующее устройство для антенны своими руками выполнить несложно. Обычно применяют четвертьволновой мостик или волновое U-колено. Мостик представляет собой двухпроводную короткозамкнутую линию с величиной длины Lcp/4, подключённую к зажимам вибратора. Мостик состоит из двух трубок, изолятора и короткозамкнутого шунта. Через одну из трубок (например, левую) пропускается кабель. Внешний проводник (оплётка) подключается к левой трубке вибратора и левой трубке мостика, центральный контакт — к правой

Волновое колено выполняется из кабеля и состоит из двух отрезков с волновым сопротивлением 75 Ом, соответственно длиной Lc/4 и Lc/3, где Lc средняя длина волны в кабеле. Выдерживать определённое расстояние между кабелями не нужно. Рабочая полоса частот составляет 12— 15 процентов.

И также может использоваться проволочный трансформатор. Он трансформирует входной импеданс антенны в импеданс равный 73 Ом. Две пары катушек трансформатора намотаны поочерёдно на двух каркасах диаметром 5— 7 мм. Намотка непрерывная, в два провода. Промежуток между каркасами 15—20 мм. Монтаж выполняется на металлической плате, к концам которой припаиваются оплётка фидера и концы обмоток.

Проволочная антенна

Основная операция будет заключаться в расчёте длины петли. Для этого необходимо знать частоту передачи эфирного сигнала. Длина волны, соответствующая несущей частоте изображения f, вычисляется по формуле L = 300/f. Например, для частоты 600 МГц это значение будет L = 300/600= 0,5 м. То есть длина петли составит 50 см.

Алюминиевый диск

Для изготовления нам понадобится:

• алюминиевый диск толщиной 1 мм;
• печатная плата из стеклотекстолита толщиной 1 мм;
• согласующий трансформатор;
• кабель с волновым сопротивлением 75 Ом.

В алюминиевом диске диаметром 356 мм, с отверстием посередине с диаметром 170 мм, делается пропил 10 мм. Вместо выпиленного куска устанавливается печатная плата, к которой припаивается согласующий трансформатор. Вместо него можно установить усилительное устройство, взятое из комплекта, идущего с польской антенной.

Волновой канал

Несложная по конструкции высокоэффективная антенна направленного действия, которая может быть использована практически во всём диапазоне телевизионного вещания. Антенна представляет собой активный полуволновой вибратор (обычно петлевой), рефлектор из нескольких директоров, укреплённых на основании стрелы, зафиксированные скобами или сваркой. Вибратор со стрелой закрепляется на мачте. Соединение кабеля и симметрирующе-согласующего U образного колена к активному вибратору производится с помощью специальной коробки.

Полуволновое колено выполняется из отрезков коаксиального кабеля длиной равной средней длины волны поделённой на два. U-колено является сразу как симметрирующим устройством, так и трансформатором сопротивлений: оно изменяет входное сопротивление петлевого вибратора 292 Ом до 73 Ом, что даёт возможность обеспечить согласование вибратора с фидером. Оплётки кабеля колена нужно спаять между собой, а также с оплёткой фидера. Длина отрезка используемого провода примерно будет около 185 мм.

Расчёт

ДМВ антенны вибраторы изготавливаются из трубок диаметром от 14 до 25 мм, несущую стрелу 18—35 мм. Мачта может быть изготовлена из трубок диаметром 40—50 мм, со стенкой 3—4 мм или деревянного бруса 60×60 мм.

Рекомендуется применять при расстояниях 40—50 км от телевышки трёхэлементного вида антенну, 50—70 пяти или семиэлементную, 70—80 одиннадцатиэлементную.

Расстояние между элементами устройства можно рассчитать в специально созданных для этого программах: Antwu 15, 4K6D и т. п. Эти утилиты русифицированные, разобраться будет нетрудно.

Зигзагообразное устройство

Несложная в изготовлении антенна широкого диапазона. Работает в двукратной полосе частот. Конструкция представляет собой две вертикальные рейки, закреплённые на диэлектрической стойке. На верхнем и нижнем конце стойки крепят стальные планки. Планки такого же вида, но через изоляционные шайбы, закрепляют на концах реек. На стойке между рейками располагают непроводящую пластину, на которой установлены две пластины из проводника.

Кабель диаметром 3—4 мм соединяют со стальными планками. Его также подпаивают к нижней планке. Провод прокладывают параллельно стороне внутреннего кабеля нижней рамки и припаивают к планкам (оплётку — слева, центральный проводник справа).

Для упрощения конструкции можно использовать только один ромб, зигзаг. Размер такого ромба составит 340×340 мм. Расстояние между двумя металлическими планками в центре ромба берут около 10 мм. В качестве материала применяют алюминиевые, медные или латунные трубки, или полоски шириной 6—10 мм.

Усилитель

Для улучшения приёма телевизионного эфира часто применяют антенну с активным усилителем сигнала. Обычно такой усилитель не нуждается в настройке и выполняется на малошумящих транзисторах с усилением около 20 дБ.

Для того чтоб изготовить усилитель ТВ сигнала своими руками, понадобится печатная плата и следующий перечень радиоэлементов:

1. Резисторы: R1, R5—220 Ом; R2, R6—8,2 кОм; R3—3,3 кОм; R4, R8—22 Ом; R7— 1,5 кОм.
2. Конденсаторы: C1—0,01 мкФ; C2, C4, C6—220 пФ; C3, C5—100 нФ.
3. Транзисторы: VT1, VT2 S790T.

Схема антенного усилителя для телевизора своими руками будет выглядеть так:

https://masterkit.ru/images/magazines/3_Sh4 04 .gif

Усилитель выполнен на транзисторах S790T по схеме с общим эмиттером и имеет две корректирующие цепочки R1, C3 и R5, C5. Устройство собирается на двух усилительных каскадах. Центральная жила входного кабеля подпаивается на вход конденсатора C2, а оплётка экрана на общую землю. Усиленный сигнал снимается с выхода конденсатора C6.

Усилитель для антенны распаивают на отдельной независимой плате, радиоэлементы на ней устанавливаются навесным способом. Крепят плату посередине антенны, такое расположение позволяет эффективно принимать сигнал.

Рамочная антенна

Самодельное устройство будет состоять из следующих элементов:

• алюминиевые полосы размером 320 мм;
• мачта;
• рефлектор;
• усилительное устройство;
• кабель.

Вначале собирается рамка из четырёх полос. Крепление между собой осуществляется с помощью винтов. В середину рамки устанавливается крестовина. От центра каждая часть крестовины укорачивается на 5 мм. Ближайшие друг к другу части обрезанных пластин соединяются проводником, образовывая два внутренних, разделённых квадрата. К этим пластинам припаивается кабель, к одной центральная жила, к другой оплётка. Далее антенна устанавливается на мачте, и крепится усилитель.

Логопериодическая

Такая антенна выделяется хорошим согласованием с коаксиальным кабелем и узкой диаграммой направленности, что позволяет принимать телевизионный сигнал на значительном удалении.

Антенна состоит из двухпроводной симметрично распределённой линии, образованной из одинаковых трубок, лежащих параллельно друг другу. На эти трубки устанавливаются полувибраторы в количестве семи штук, при этом направление их чередуется на противоположное относительно предыдущего.

Кабель с волновым сопротивлением 75 Ом прокладывается в одну из линий, концы труб в месте входа фидера соединяются пластинкой из проводника. Экран кабеля распаивается при его выходе из линии, а центральная жила припаивается к лепестку, установленном на заглушке другой трубы. Расстояние между вибраторами выбирают от начала 80, 94,77, 63, 52, 43, 35 мм, а их размер соответственно 160, 131, 107, 88, 72, 60, 49 мм.

Польская

Если выполнить самостоятельно усилитель нет возможности или желания, можно приобрести готовый. Особой популярностью пользуются те, что стоят в так называемых польских антеннах, например, фирмы Sowar. Польская антенна работает в широкополосном диапазоне, т. е. может принимать дециметровый и метровый сигнал. Однако, в том виде в котором она есть, она не очень приспособлена для приёма цифрового телевидения DVB-T, поэтому для её использования рекомендуется выполнить доработки.

Всё дело в том, что входное сопротивление усилителя выше сопротивления антенны. Для начала убираем длинные метровые активные вибраторы или укорачиваем их до размеров дециметровых, затем удаляем полотно рефлектора от активных вибраторов. Таким образом, изменяется сопротивление антенны. Из усилителя желательно выпаять и узел согласования, кольцо из феррита. Это поможет расширить диапазон, увеличит сопротивление, изменит частотную характеристику.

Баночная

Эта оригинальная антенна, которую просто сделать самостоятельно, не уступит по параметрам логопериодической антенне. Собирается из двух консервных банок. Банки берутся размерами 75×95 мм. С помощью двух полосок стеклотекстолита банки соединяются путём пайки. Одна полоска сплошная, а на второй делается разрыв в который подпаивается кабель. Принцип работы её основан на свойстве симметричного широкополосного вибратора, за счёт чего она обладает большим коэффициентом усиления.

Рассмотренные виды антенн без проблем можно подключать к всевозможным приставкам для приёма цифрового телевидения и даже фм диапазона.

Журнал Теле-Спутник

Каталог радиолюбительских схем. Комнатные антенны ДМВ

Комнатные антенны ДМВ

Для приема телевизионного сигнала в дециметровом диапазоне, как уже было отмечено ранее, требуется антенна с повышенным коэффициентом усиления, что требует усложнения ее конструкции. Задача упрощается благодаря тому, что все размеры дециметровой антенны оказываются существенно меньше размеров антенн метрового диапазона. Это позволяет создать комнатную антенну дециметрового диапазона, обладающую сравнительно большим коэффициентом усиления при небольших габаритах.

Одной из таких антенн, сравнительно несложной по конструкции, является трехэлементная рамочная антенна «Тройной квадрат», показанная на. рис. 3. 6. Коэффициент усиления этой антенны достигает 14 дБ, что соответствует увеличению напряжения сигнала на ее выходе в 5 раз по сравнению с полуволновым вибратором. Антенна содержит три квадратные рамки, из которых директорная и рефлекторная являются замкнутыми, а вибраторная в точках а-а’ (точки питания) разомкнута. Рамки расположены симметрично, так, что их центры находятся на горизонтальной прямой, совпадающей с направлением на телецентр. Рамки выполняют из медного или латунного провода диаметром 3… 5 мм, который при размерах антенны дециметрового диапазона обладает достаточной жесткостью. Размеры антенны приведены в табл. 3. 2.

Таблица 3. 2 Размеры дециметровой рамочной антенны

Рамки антенны крепят к двум стрелам в серединах горизонтальных сторон. Верхняя стрела выполнена из того же материала, что и рамки. Практика показала, что антенна лучше работает, если нижняя стрела выполнена из изоляционного материала, например, гетинаксового или текстолитового прутка. Верхняя стрела припаивается к рамкам, а нижняя может крепить рамки с помощью заливки точек соединения эпоксидной смолой. Мачта или стойка в комнатном варианте такой антенны выполняется также из изоляционного материала — гетинаксового или текстолитового прутка, трубки либо деревянной рейки. Стрелы крепят к мачте или стойке в центре тяжести антенны. Изолятор представляет собой пластину из гетинакса, текстолита или оргстекла размерами 20 х 30 мм и толщиной 2-3 мм. Концы вибраторной рамки крепятся к этой пластине хомутиками.

Входное сопротивление трехэлементной рамочной антенны примерно составляет 70 Ом, и она хорошо согласуется с волновым сопротивлением 75-oмного коаксиального кабеля. Для симметрирования используется четвертьволновый короткозамкнутый шлейф, выполненный из отрезка того же кабеля.

Радиолюбитель А. Нанаков из Чебоксар предложил конструкцию трехэлементной рамочной антенны дециметрового диапазона из одного целого куска толстого провода, изгибая его в соответствии с рис. 3. 7. В точках Л, Б и В провода необходимо спаять. В этой конструкции вместо шлейфа, выполненного из куска коаксиального кабеля, используется четвертьволновый короткозамкнутый мостик той же длины, что и шлейф. Расстояние между проводами мостика также остается прежним, равным 30 мм. Конструкция такой антенны оказывается достаточно жесткой, и необходимость в нижней стреле отпадает. Фидер подвязывают к правому проводу мостика с наружной стороны. При подходе фидера к вибраторной рамке оплетка кабеля припаивается к точке а, центральная жила — к точке б. Левый провод мостика закрепляется на стойке или в случае наружной антенны — на мачте. Необходимо лишь обратить внимание на то, чтобы в пространстве между проводами мостика не располагались ни фидер, ни стойка или мачта. Автор этой конструкции сообщает, что такая антенна использовалась им в качестве наружной. Она была установлена на крыше 10-этажного дома, а сигнал подавался по фидеру в квартиру, расположенную на втором этаже. Антенна показала наилучшие результаты по сравнению с другими антеннами.

Комнатная антенна тщательно ориентируется по изображению на экране телевизора так, чтобы при достаточной контрастности и устойчивости синхронизации получить наивысшую четкость изображения по горизонтали в отсутствие повторов. При этом может оказаться, что направление антенны не совпадает с направлением на телецентр.

Диаграмма направленности полуволнового вибратора представляет собой в горизонтальной плоскости восьмерку с нулевым приемом в направлениях, совпадающих с плоскостью, в которой расположен вибратор. Диаграмма достаточно широка, и поворот антенны в пределах до 30° в обе стороны от главного направления мало влияет на уровень принятого сигнала, но может сказываться на качестве изображения. Трехэлементная рамочная антенна обладает узкой диаграммой направленности и поэтому должна тщательно ориентироваться.

Комнатные телевизионные антенны также бывают в продаже. Антенны метрового диапазона представляют собой разрезной вибратор с телескопической конструкцией плеч, которая позволяет легко изменять длину вибратора под длину волны принимаемого канала по качеству картинки на экране. Встречаются также антенны с вибраторами, выполненными из металлической ленты, длина которых изменяется вращением специальной рукоятки. Антенны дециметрового диапазона, выпускаемые промышленностью, большей частью являются широкополосными типа логопериодических антенн и перекрывают весь диапазон дециметровых волн.

Антенны ДМВ DVB-T2 Di@na — Фагор Электроника

Телевизионная антенна DVB-T2

Дальнобойные пассивные антенны «волновой канал»/Yagi-Uda: полностью подготовленные для быстрой инсталляции, прямо из коробки — на крыше. Конструкция рефлектора и диполя обеспечивает повышенный коэффициент защитного действия (отношение Front to Back), что помогает бороться с ухудшающим прием отраженным сигналом: двоение картинки (аналоговое тв) или снижение качества/порога уверенного приема сигнала цифрового тв.

Пассивная телевизионная антенна ДМВ Di@na, подготовлена для приема телевизионного сигнала с горизонтальной или вертикальной поляризацией (водонепроницаемость в любой позиции). Антенна имеет универсальный крепеж: на мачту или крюк.

Нужен максимальный MER?

Узконаправленные антенны DVB-T2 Di@na применяются для решений дальнего и сверхдальнего приема, а также в решениях распределения, в локальной кабельной сети, телевизионного сигнала высокого качества. Испанские антенны DVB-T2 Di@na, c высокими приемными характеристиками, благодаря легкости в монтаже и высокому качеству исполнения, отлично зарекомендовали себя среди профессиональных инсталляторов. Позволяют добиться максимального качества сигнала.

Телевизионная антенна для приема слабых сигналов

И не только. Ведь запас беды не чинит! Данные антенны рекомендованы профессиональных инсталляторам коллективных антенн и продвинутым пользователям, обращающим особое внимание на качество сигнала — на выходе с антенны, для обеспечения уверенного запаса качества, снижаемого дальнейшим усилением  сигнала, усилителями сети коллективной антенны.

Для избирательного приема сигнала  с заданного направления

Узконаправленная Di@na X-trem рекомендована для избирательного приема сигнала  с высоким Ку, с заданного направления/ретранслятора, за счет узкой диаграммы направленности (ДН): коэффициент усиления антенны прямо пропорционален углу раскрытия луча. Эта же характеристика будет фактором успеха в зонах приема слабого по уровню телевизионного сигнала. При установке, нужно иметь в виду, что антенна Di@na X-trem требует более тонкой настройки (ориентации) при установке, за счет более узкого «луча» ДН.

Сделана в Стране Басков(Испания).

И заодно проверена на практике, в  сложных условиях: приема в гористой местности, практически постоянно дождливой погоды и натиска штормового соленого ветра Бискайского залива.

Долговечность  и дизайн

Сделана с применением самых качественных материалов, для обеспечения долгой службы в самых неблагоприятных условиях окружающей среды. Минимальный вносимый визуальный эффект инсталляции, при высоких характеристиках приема сигнала.

Сборка  в секунды

Антенна может устанавливаться как на мачту, так и на стеновое крепление (крюк). Подключение кабеля снижения через F-коннектор. Быстрый монтаж фабрично собранных компонентов экономит дорогостоящее время квалифицированного установщика.  Надежное гальваническое соединение элементов антенны и исключительная стабильность контактов, при резких температурных колебаниях.

Антенны серии Di@na могут комплектоваться предварительным малошумящим мачтовым усилителем (активным диполем) @ktive, который позволяет избежать дополнительных соединений кабеля (и соответствующих потерь) на антенном спуске, при экстремально слабом уровне сигнала. Как альтернатива, для желающих иметь полностью пассивный «верх», для компенсации/предусиления сигнала, рекомендован мачтовый усилитель AML 210 с низким уровнем шума, 3-мя настраиваемыми режекторными фильтрами-пробками и 4G/LTE фильтром. И к нему-блок питания FA 152(154). Грозозащита антенного тракта SAF E 100 не будет лишней, для защиты дорогостоящего приемного оборудования.

Технические параметры

* Рефлектор антенны в сборе, размер стороны квадрата: : 600/838 мм для Di@na/Di@na X-trem.

Графики коэффициента усиления

Диаграммы направленности

Как настроить эфирную антенну

МВ1 (1-5 канал) 74 дБ
МВ2 (6-12 канал) 60 дБ
ДМВ (21-69 канал) 50 дБ

Если уровни ниже, надо или менять антенны на более мощные или поднимать их выше.
Соответственно, задачей настройки любой системы приёма эфирного ТВ является:

 1) Правильное наведение антенного комплекса на телевизионный передающий центр. В Санкт-Петербурге телецентр у нас один, находится на Петроградской стороне. Наведение лучше всего производить по антенне с наиболее узкой диаграммой направленности, то есть по ДМВ антенне, и по самому слабому каналу в диапазоне. Подсоедините кабель от  ДМВ антенны к измерителю уровня и замеряя уровень сигнала добейтесь максимума. При неимении измерителя — добейтесь наилучшей видимости на телевизоре.

 2) Выравнивание уровней между диапазонами. К сожалению без прибора это сделать практически невозможно. Первый диапазон обычно принимается весьма сильно и довольно часто требуется введение в схему аттенюатора. Во втором диапазоне сильно вещает 8 канал (Россия), что обычно требует режектора на 8-й канал, возможно регулируемого. Далее аналогично выравниваем по уровням дециметровый диапазон при помощи режекторных фильтров, возможно может понадобится предусилитель ДМВ.

 3) Далее, кабели с подготовленными диапазонами подключаются к мультибенду (многовходовой усилитель), где суммируются, выравниваются с помощью диапазонных регуляторов и усиливаются до уровня, необходимого для подачи в сеть. При этом надо учитывать, что к телевизору должно подходить от 60 до 90 дБ, а усиление свыше 100 дБ может привести к интермодуляции (переусилению).

 Если у Вас не получилось самостоятельно настроить антенну, закажите настройку в нашей монтажной службе по тел.448-60-13.

7 | Руководство по выбору антенны UHF RFID

By Times 7, апрель 26, 2019

Times-7 разработала руководство по выбору антенны, которое помогает определить, какой тип формы луча подходит для вашего приложения и какая из наших RFID-антенн Times-7 RAIN (UHF) подходит именно вам.

ПОЧЕМУ ВАЖНА ФОРМА ЛУЧА?

часто сталкиваются с проблемой 100% точности обнаружения тегов и изоляции случайных (непреднамеренных) тегов. Хотя читаемость тегов и фильтрация случайных тегов могут быть достигнуты с использованием функций в программном обеспечении считывателя, антенны считывателя и их особые формы луча действительно играют жизненно важную роль в этих аспектах.
Неконтролируемое радиочастотное излучение антеннами дальнего поля вызывает обнаружение паразитных меток, в то время как радиочастотное излучение малой мощности приводит к низкой точности считывания обнаружения меток.
Основываясь на этих фактах, Times-7 создала антенный гид, подходя к процессу выбора под новым углом.

ФОРМЫ ПУЧКА RFID-АНТЕННЫ

Times-7 можно разделить на широкие категории по форме луча, а именно: сферический луч, веерный луч. Сферические лучи будут иметь симметричное излучение, тогда как веерные лучи будут иметь асимметричное излучение в азимутальной и вертикальной плоскостях антенн.Усиление и направленность антенны зависят от формы луча. Антенна с более узким сферическим / веерообразным лучом будет иметь более высокий коэффициент усиления по сравнению с антенной с более широким лучом.

Антенны со сферическим лучом с высоким коэффициентом усиления рекомендуются для тех приложений, где требуется зона считывания прожекторного типа, тогда как веерный луч с высоким коэффициентом усиления рекомендуется для создания асимметричной зоны считывания. Первый будет полезен для таких приложений, как взимание платы за проезд с транспортных средств в разных полосах платных пунктов, в то время как последний может использоваться для создания портала RFID, который имеет очень узкую радиочастотную утечку для исключения случайных считываний тегов, но имеет широкий охват радиочастотной энергии внутри портала.Поскольку антенны ближнего поля не имеют диаграммы направленности излучения в дальней зоне, характеристика их зоны считывания отличается от характеристик антенн дальнего поля.

Руководство по выбору антенны считывателя RFID RAIN было впервые опубликовано в качестве плаката на Международной конференции IEEE по RFID в 2019 году во время RFID Journal Live! 2019 в Фениксе. Оригинальный постер можно посмотреть здесь.

% PDF-1. 3 % 384 0 объект > эндобдж xref 384 73 0000000016 00000 н. 0000001811 00000 н. 0000001999 00000 н. 0000003483 00000 н. 0000003657 00000 н. 0000003724 00000 н. 0000003923 00000 н. 0000004105 00000 н. 0000004244 00000 н. 0000004369 00000 н. 0000004498 00000 н. 0000004632 00000 н. 0000004803 00000 п. 0000004871 00000 н. 0000005013 00000 н. 0000005147 00000 н. 0000005342 00000 п. 0000005609 00000 н. 0000005831 00000 н. 0000006021 00000 н. 0000006212 00000 н. 0000006428 00000 н. 0000006559 00000 н. 0000006685 00000 н. 0000006828 00000 н. 0000006970 00000 н. 0000007103 00000 п. 0000007249 00000 н. 0000007375 00000 п. 0000007519 00000 н. 0000007661 00000 н. 0000007806 00000 н. 0000007954 00000 н. 0000008109 00000 н. 0000008169 00000 н. 0000008347 00000 н. 0000008524 00000 н. 0000008658 00000 н. 0000008801 00000 п. 0000008957 00000 н. 0000009132 00000 н. 0000009256 00000 н. 0000009389 00000 н. 0000009566 00000 н. 0000009730 00000 н. 0000009911 00000 н. 0000010041 00000 п. 0000010169 00000 п. 0000010310 00000 п. 0000010469 00000 п. 0000010628 00000 п. 0000010749 00000 п. 0000010889 00000 п. 0000011035 00000 п. 0000011211 00000 п. 0000011343 00000 п. 0000011522 00000 п. 0000011588 00000 п. 0000011721 00000 п. 0000049663 00000 п. 0000049877 00000 п. 0000050583 00000 п. 0000079026 00000 п. 0000079247 00000 п. 0000079917 00000 н. 0000082392 00000 п. 0000082616 00000 п. 0000083133 00000 п. 0000106044 00000 н. 0000106727 00000 н. 0000106844 00000 н. 0000002040 00000 н. 0000003460 00000 н. трейлер ] >> startxref 0 %% EOF 385 0 объект > эндобдж 386 0 объект > эндобдж 455 0 объект > поток HU {LW? -PJȨ (ʳ @ tHȊf + BNaN-c @, MW% dLeP ‘HvWDz vs9}>

Спутниковая антенна с переменным покрытием и широким полем обзора

Агентство: Министерство обороны

Филиал: ВВС

Контракт: FA9453-11-C-0160

Номер для отслеживания агентства: F093-061-1316

Количество: 714 260 долларов США. 00

Фаза: Фаза II

Программа: SBIR

Код темы обращения: AF093-061

Номер запроса: 2009,3

Аннотация

РЕФЕРАТ: Существует значительная потребность в космических антеннах, которые обеспечивают высокое усиление, небольшой складской объем и способность генерировать как широкие, так и узкие лучи.Доступные в настоящее время УВЧ-антенны для космических приложений не предлагают прямой путь для апертур с более высоким коэффициентом усиления, так как это потребует либо добавления больших антенных элементов, либо масштабирования отражателя. Первый вариант не подходит для космических аппаратов с ограниченным объемом, а второй требует серьезной механической модернизации. FIRST RF предлагает развертываемую антенную решетку УВЧ, которая компактно складывается для запуска и развертывается с помощью простого, но надежного механизма развертывания. Ключевым фактором при проектировании антенны является широкополосная складная антенна и источник питания.Измеренные данные предполагают усиление антенной решетки не менее 18 дБ в диапазонах UHF SATCOM военного назначения из походного объема 0,75 м x 3 м x 0,15 м. Массив построен из модульных панелей, что означает, что размер массива может увеличиваться для соответствия приложениям с более высоким коэффициентом усиления / большим объемом данных. Схема формирования луча обеспечивает одновременный или переключаемый доступ к нескольким лучам. На этапе I был продемонстрирован базовый антенный элемент, который является краеугольным камнем конструкции. Фаза II направлена ​​на построение массива из 4 элементов, за которым следует полноразмерная апертура, отвечающая требованиям усиления.ПРЕИМУЩЕСТВО: Основное применение этой технологии — спутники UHF Follow On или MUOS. Антенна обеспечивает более высокое усиление как на Tx, так и на Rx.

* Информация, указанная выше, актуальна на момент подачи. *

RFI 13dBi 450–480MHz UHF Yagi Antenna

Мы стремимся защитить вашу конфиденциальность. В этой политике описывается, как мы используем и защищаем информацию, которую вы предоставляете нам при использовании этого веб-сайта. Мы будем использовать только предоставленную вами информацию в соответствии с настоящим заявлением о конфиденциальности.

Мы можем время от времени изменять эту политику и соответствующим образом обновлять эту страницу — пожалуйста, проверяйте время от времени, чтобы убедиться, что вы заметили какие-либо изменения.

Что собираем

Мы можем забрать ваши:

• имя и должность

• Контактная информация

  , включая адрес электронной почты

• демографическая информация, такая как почтовый индекс, предпочтения и интересы, и

• другая информация, относящаяся к опросам клиентов и / или предложениям.

Что мы делаем с собираемой информацией

Информация, которую мы собираем, помогает нам лучше понять ваши требования и предоставлять качественные услуги — в частности, нам нужна информация:

• для внутреннего учета

• для улучшения наших продуктов и услуг

• для периодической рассылки рекламных писем о новых продуктах, специальных предложениях или другой информации, которая, по нашему мнению, может вас заинтересовать, используя адрес электронной почты, который вы предоставили

• , чтобы связаться с вами для исследования рынка — мы можем связаться с вами по электронной почте, телефону, факсу или почте

• , чтобы настроить сайт в соответствии с вашими интересами.

Безопасность

Чтобы предотвратить несанкционированный доступ или раскрытие информации, у нас есть соответствующие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете.

Файлы cookie

Cookie — это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и cookie помогает анализировать веб-трафик или сообщает вам, когда вы посещаете определенный сайт.Файлы cookie позволяют веб-приложениям реагировать на вас как на человека.

Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Как мы используем файлы cookie

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о посещаемости веб-страниц и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, а затем данные удаляются из системы.

В целом, файлы cookie помогают нам улучшить веб-сайт, позволяя отслеживать, какие страницы вы считаете полезными, а какие нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы хотите поделиться с нами.

Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отклонять файлы cookie, если хотите. Это может помешать вам в полной мере использовать возможности веб-сайта.

Ссылки на другие сайты

Наш сайт содержит ссылки на другие интересные сайты. Когда вы используете эти ссылки, чтобы покинуть наш сайт, мы теряем контроль над безопасностью веб-сайта, на который вы заходили. Поэтому мы не несем ответственности за защиту и конфиденциальность любой информации, которую вы предоставляете при посещении таких сайтов, и такие сайты не регулируются этим заявлением о конфиденциальности.

Вам следует проявлять осторожность и читать заявление о конфиденциальности, применимое к посещаемым вами веб-сайтам.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами:

• Всякий раз, когда вас просят заполнить форму на веб-сайте, найдите поле, которое вы можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга

• Если вы ранее соглашались с тем, чтобы мы использовали вашу личную информацию в целях прямого маркетинга, вы можете в любой момент изменить свое решение, написав нам или отправив нам электронное письмо.

Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или если это не требуется по закону

Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам, что хотите, чтобы это произошло.

Если вы считаете, что какая-либо информация о вас, которую мы храним, неверна или неполна, напишите нам или напишите нам как можно скорее по указанному выше адресу.Мы незамедлительно исправим любую информацию, которая окажется неверной.

телевизионных антенн (OTA DTv)

ВВЕДЕНИЕ
Комнатная антенна хорошо работает, когда вышки вещания находятся в пределах от 20 до 25 миль. Наружная антенна может принимать сигналы с расстояния 50 миль и более. Антенна предусилитель улучшит прием. К любой антенне можно добавить предусилитель, некоторые антенны имеют встроенный предусилитель. Некоторые антенны не принимают RF каналы 2-13 в диапазоне частот VHF.

Цифровая и аналоговая антенна
Нет никакой разницы между цифровой антенной и аналоговой антенной , кроме названия. Цифровые и аналоговые телевизионные сигналы используют одни и те же несущие частоты в диапазоне ОВЧ или УВЧ, модуляция несущей (цифровая или аналоговая) не влияет на прием антенны.

ДИАПАЗОН ЧАСТОТ
Телевизионные станции вещают в диапазоне частот VHF или UHF . Большинство станций находятся в диапазоне UHF , а в большинстве областей есть как минимум 1 станция VHF. С момента внедрения цифрового телевидения в 2009 году все домашние антенны получают каналы УВЧ. Многие антенны также имеют каналы VHF, некоторые — только верхние каналы VHF.

ПРИЕМНАЯ БАЛКА
Большинство антенн являются направленными и имеют определенную зону приема (главный луч). Чем больше антенна, тем больше улавливается сигнала (чем больше коэффициент усиления антенны ), и тем более узкий главный луч. Сигналы вне дальнего света сильно уменьшаются.

УСИЛЕНИЕ АНТЕННЫ
Коэффициент усиления антенны выражается в единицах измерения: дБD или дБи .Единица дБD используется для измерения усиления, единица дБи используется для расчетов. Усиление антенны, выраженное в дБ, обычно означает дБи.

ВНУТРЕННИЕ АНТЕННЫ
Комнатные антенны имеют усиление от низкого до среднего и бывают разных стилей.Симметричные антенны (выглядят одинаково спереди и сзади) имеют идентичные зоны приема спереди и сзади. Многие имеют встроенный предусилитель, некоторые — съемные. Предусилители питаются от сети 110–120 В переменного тока (домашний ток) и / или через USB-соединение.

Stick и некоторые петлевые антенны подключаются непосредственно к задней панели телевизора. Это делает антенну практически скрытой и ограничивает прием.

НАРУЖНЫЕ и ЧЕРДАЧНЫЕ АНТЕННЫ
Большинство наружных и чердачных антенн являются направленными и выпускаются в двух основных стилях: вертикальный профиль и горизонтальный профиль . Антенны с вертикальным профилем более эффективны, антенны с горизонтальным профилем более устойчивы к ветру. Некоторые антенны имеют встроенный предусилитель. Предусилитель получает питание постоянного тока через коаксиальный кабель.

МНОГОНАПРАВЛЕННЫЕ АНТЕННЫ

• Несколько антенн
• Всенаправленная (360 °) Антенна
  • относительно небольшой.
  • требуется предусилитель.
  • хорошо подходит для использования на море или в жилом доме.
• Антенна ротора
  • Охват 360 °.
  • требуется немного времени, чтобы изменить ракурс.
  • Высочайшая производительность.

Коэффициент усиления антенны различается
Усиление антенны зависит от частоты. Чем выше частота (выше канал RF), тем больше усиление. Рекламируемые приросты обычно относятся к наивысшей частоте и наибольшему усилению. Разница между максимальным и минимальным усилением может составлять 2 дБ, или менее для антенны с низким усилением, около 4 дБ, для антенны с высоким усилением и до 6 дБ, или более для антенны с очень высоким усилением.

Потеря луча
Антенна имеет максимальное усиление, когда дальний луч направлен прямо (0 °) по направлению сигнала. Усиление немного уменьшается от центра луча (0 °) к краю луча. На краю луча усиление антенны уменьшилось на -3 дБ . За краем луча (точка -3 дБ) усиление резко падает. Боковые и задние лепестки имеют отрицательное усиление от -10 дБи до -30 дБи или более.

Поляризационные потери
Поляризация представляет собой сигнал антенны широковещательной передачи , электрическое поле ориентации.Потери поляризации возникают, когда передающая антенна не соответствует поляризации приемной антенны. Практически все домашние антенны и многие вещательные антенны имеют горизонтальную поляризацию. Некоторые программы вещания используют круговую поляризацию для лучшего распространения сигнала в загроможденной и / или плохой погоде. Когда возникает рассогласование, потери приемной антенны составляют -3 дБ.

Сводка

В худшем случае — антенна с очень высоким коэффициентом усиления, сигнал на краю луча и в канале с низким уровнем радиочастот и рассогласование поляризации.Во многих случаях можно ожидать потерь от 2 до 6 дБ.

Потеря шаблона широковещательной передачи
Диаграммы направленности антенн для радиовещания могут быть всенаправленными (транслируются одинаково во всех направлениях — 360 °) или направленными. Приемные антенны за пределами основного луча направленного вещания будут получать меньшую мощность. Потери могут составлять от нескольких дБ до 10 дБ.

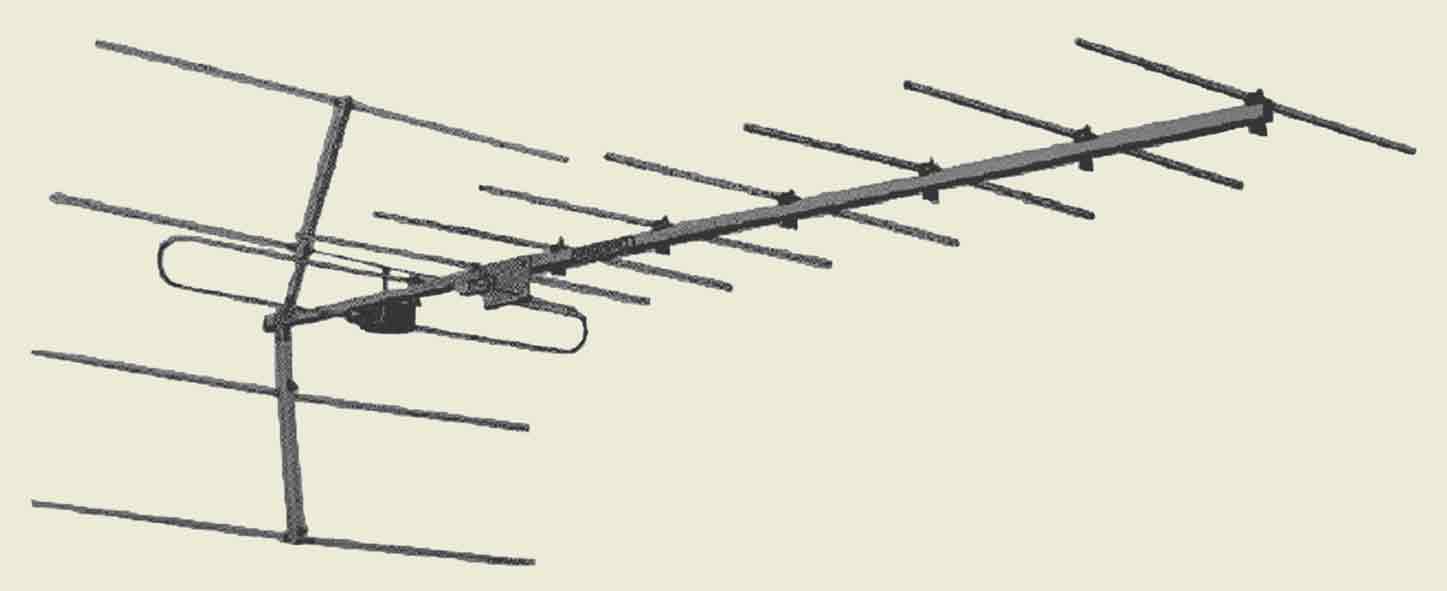

Yagi Antenna Gain, Directive, Front-Back Ratio »Электроника

Yagi зависит от многих факторов, включая количество элементов, расстояние и несколько других второстепенных факторов..

Антенна Yagi включает:
Антенна Yagi Теория и расчеты антенны Яги Усиление и направленность антенны Яги Импеданс и согласование фида Яги

Основными преимуществами использования антенны Yagi являются обеспечиваемые ею усиление и направленность.

Усиление антенны Яги или Яги-Уда особенно полезно, поскольку оно позволяет направить всю передаваемую мощность в область, где она требуется, или, когда она используется для приема, позволяет принимать максимальный сигнал из той же области.В сочетании с этим тот факт, что он имеет уменьшенное усиление в других направлениях, означает, что он принимает или передает меньше сигнала в других направлениях, тем самым снижая уровни помех.

Стоит понимать, что характеристики пассивной антенны (то есть антенны без активных элементов, таких как транзисторы и т. Д.), Такой как Yagi, одинаковы как для передачи, так и для приема, и, следовательно, усиление при передаче будет таким же, как и усиление при приеме.

Коэффициенты усиления / ширины луча Яги

На общее усиление антенны Яги влияет множество факторов.Между усилением и шириной луча существует связь. Если усиление Яги увеличивается, ширина луча уменьшается. Это можно объяснить, подумав о доступной мощности передачи. Поскольку имеется только определенное количество доступной мощности, для создания усиления мощность должна приниматься с одного направления и направляться в главный луч.

Это означает, что антенны с очень высоким коэффициентом усиления очень директивны. Поэтому иногда необходимо сбалансировать высокий коэффициент усиления и узкую ширину луча, чтобы обеспечить оптимальные характеристики.

Анализ усиления антенны Яги-Уда

Есть несколько особенностей конструкции антенны Яги, которые влияют на ее усиление:

• Количество элементов в Yagi: Наиболее очевидным фактором, влияющим на усиление антенны Yagi, является количество элементов в антенне. Обычно рефлектор — это первый элемент, добавляемый в любую конструкцию Yagi, поскольку он дает наибольшее дополнительное усиление, часто от 4 до 5 дБ. Затем добавляются директора. Для средних диапазонов количества директоров каждый директор обеспечивает примерно 1 дБ усиления.
• Расстояние между элементами: Расстояние может влиять на усиление Яги, хотя и не так сильно, как количество элементов. Обычно луч с большим расстоянием между элементами, то есть луч с большим расстоянием между элементами, дает больший коэффициент усиления, чем более компактный. Наиболее важными положениями элементов являются отражатель и первый директор, поскольку их расстояние определяет расстояние между любыми другими элементами, которые могут быть добавлены.
• Длина антенны: При вычислении оптимальных положений для различных элементов было показано, что в многоэлементном массиве Яги усиление обычно пропорционально длине массива.Позиции элементов имеют определенную степень свободы.

Одним из основных факторов, влияющих на усиление антенны Яги, является количество элементов в конструкции. Однако расстояние между элементами также имеет значение.

Общие характеристики ВЧ-антенны очень много взаимосвязанных переменных, и в результате многие ранние разработки не смогли полностью реализовать свой потенциал. Сегодня компьютерные программы используются для оптимизации конструкций перед их производством, а это означает, что их производительность лучше, чем у ранних разработок.

Коэффициент усиления Яги в зависимости от количества элементов

Хотя есть различия между различными конструкциями и способами изготовления антенн Яги-Уда, можно указать очень приблизительные цифры ожидаемого усиления по отношению к количеству элементов в конструкции. Это может быть полезным практическим руководством к ожидаемому усилению антенны Яги.

Следует отметить, что эти цифры являются очень приблизительными.

В качестве дополнительного эмпирического правила, когда есть около четырех или пяти директоров, каждый дополнительный директор добавляет около 1 дБ прибыли для директоров до примерно 15 директоров.Эта цифра падает с увеличением числа директоров.

Yagi Отношение передней части к задней части

Одной из цифр, связанных с усилением антенны Яги, является то, что называется отношением передней и задней части, F / B. Это просто отношение уровня сигнала в прямом направлении к обратному. Обычно это выражается в дБ.

Соотношение передней и задней сторон = FB

Отношение передней части к задней для антенны Yagi или любой другой антенны, если на то пошло, обычно выражается в децибелах.Соответственно за коэффициент нужно взять лог ₁₀ .

Соотношение передней и задней части (дБ) = log (FB)

Соотношение передней и задней сторон важно в обстоятельствах, когда необходимо минимизировать помехи или покрытие в обратном направлении. К сожалению, условия внутри антенны означают, что необходимо провести оптимизацию либо для соотношения передних и задних частот, либо для максимального прямого усиления. Условия для обеих функций не совпадают, но соотношение передних и задних частот обычно можно максимизировать при небольшом ухудшении прямого усиления.

Другие темы об антеннах и распространении:
ЭМ-волны Распространение радио Ионосферное распространение Земная волна Рассеивание метеорита Тропосферное распространение Кубический четырехугольник Диполь Дискон Ферритовый стержень Логопериодическая антенна Антенна с параболическим рефлектором Вертикальные антенны Яги Заземление антенны Коаксиальный кабель Волновод КСВН Балуны для антенн MIMO
Вернуться в меню «Антенны и распространение».. .

»Антенны DTV | Профессор Марк Челе

Решение проблем

Выпуск №1, приемный канал РФ-15. При отключенном G-H и использовании только YAGI этот сигнал четкий, однако G-H, кажется, принимает достаточно сигнала, так что в сочетании с YAGI он полностью устраняет изображение. Решением этой конкретной проблемы было добавление узкополосного режекторного фильтра к антенне G-H таким образом, чтобы сигнал канала 15 от G-H полностью исключался… тогда прием на этой частоте происходит только с антенны YAGI.Было предпринято несколько попыток создания фильтров, включая коаксиальный четвертьволновой шлейф (нелегко настраиваемый и недостаточно узкий — но он был использован позже) и L-C шунт (где индуктор и конденсатор последовательно шунтируют нежелательный сигнал на землю). Последний работал, но было обнаружено, что он вызывает ослабление низких частот, и поэтому это был не настоящий «режекторный» фильтр, а, скорее, комбинированный режекторный и высокочастотный, приводящий к ослаблению желательных сигналов ниже RF-15 (включая WBBZ от Buffalo на высоком УКВ-диапазоне на канале 7, который, как ни странно, был полностью заблокирован фильтром).Наконец, был построен параллельный режекторный фильтр, в котором индуктор и подстроечный конденсатор включены параллельно, а затем последовательно с сигналом. Эта конструкция в конечном итоге представляет собой почти идеальный режекторный фильтр с очень низкими потерями на частотах, отличных от режекторной частоты.

Режекторный фильтр состоит из индуктора, намотанного из двух витков медной проволоки калибра 14 вокруг вала сверла 5/32 дюйма и разнесенных на расстояние в один провод между обмотками (намотайте два куска проволоки калибра 14 параллельно вокруг сверла. затем удалите один).Результирующая индуктивность имеет значение около 30 нГн. Емкость подстроечного конденсатора варьируется от нескольких пФ при полном открытии до 100 пФ при затяжке. Типичным для RF способом, он припаивался непосредственно к клеммам разъемов RG переборки. Все размещено в металлическом ящике для экранирования. Преимущество подобного последовательного резонансного фильтра перед любой другой конструкцией заключается в невосприимчивости к изменениям импеданса нагрузки: резонансная частота контура L / C не зависит от нагрузки (хотя добротность контура изменится).

Подробную информацию о катушках обмотки можно найти здесь, на странице G4SWX, посвященной фильтрам.

Во время работы режекторный фильтр был помещен на входящую линию питания GH, и его достаточно легко настроить с диапазоном, охватывающим верхний диапазон УВЧ — когда подстроечный конденсатор был открыт только до нескольких пФ значения, канал 44 был полностью подавлено. Закрытие конденсатора (следовательно, увеличение емкости) снижает резонансную частоту фильтра, что можно увидеть, последовательно переключая все более низкие радиочастотные каналы и наблюдая, как сигнал падает до нуля (или почти до нуля) при достижении нужной частоты.При правильной настройке сигнал от CHCH на RF-канале 15 (объединенный с YAGI) был значительно увеличен («две полосы»), но также наблюдается некоторое ухудшение соседних сигналов (канал 14, WUTV, как было замечено, потерял «две полосы» ). Это в некоторой степени неизбежно, поскольку фильтр имеет конечную ширину режекции, и обычно это не будет большой проблемой, поскольку соседние сигналы (включая 14 и 20) довольно мощные. Однако настройка очень важна и требует переключения между соседними каналами для определения точной центральной частоты, чтобы знать, когда фильтр настроен на желаемую частоту (в данном случае 480 МГц).Тем не менее, случайная нестабильность на канале 14 возникала (усугублялась, поскольку режекторный фильтр уменьшал доступный сигнал на этом канале), и, кроме того, во время шторма можно было бы пожелать, чтобы этот дополнительный сигнал на соседних каналах и, следовательно, более высокий фильтр Q (который может режекторный фильтр) только 15, не влияя на 14, только на расстоянии 6 МГц) желательно — легче сказать, чем сделать! Одним из улучшений было использование плоских обмоток: провод 14-го калибра буквально приколотился к плоскому проводу шириной примерно 3 мм, а затем к катушке, намотанной на него. Это идея, оставшаяся после моих дней экспериментов с катушками Тесла, первичная обмотка многих из которых намотана плоскими медными обмотками.Плоская катушка в той же схеме фильтра действительно дает фильтр с более высокой добротностью, о чем свидетельствует гораздо более высокий сигнал, доступный на соседних каналах 14 и 19 — почти не возникает ухудшения этих сигналов. В дополнение к индуктору был выбран подстроечный резистор керамического типа с высокой добротностью.

Одно предупреждение: с индуктивностью с высокой добротностью идет очень и очень КРИТИЧНАЯ настройка — поворот подстроечного конденсатора только на градус дает очень заметную разницу в сигнале. Проще всего настроить режекторный фильтр, используя соседний доступный канал (канал 14 в моем случае), а затем просто «подстроить» конденсатор так, чтобы пиковая частота немного сместилась к нужному каналу. Я не могу не подчеркнуть, насколько критична эта операция — здесь требуется терпение, поскольку слишком легко просто пропустить точку резонанса при настройке по всему диапазону.

Кстати, фильтры можно построить для любого канала, просто заменив конденсаторы. Там, где используются избыточные конденсаторы, как в моем случае, дисковые конденсаторы с малым значением пФ можно припаять параллельно или последовательно с подстроечным конденсатором для достижения любого требуемого значения. Двухвитковая катушка индуктивности имеет значение около 44 нГн, поэтому требуемый конденсатор можно определить по формуле:

f = 1 / (2π√LC), где f — частота в Гц, L — индуктивность в Генри, а C — емкость в Фарадах.

Выпуск № 2, стабильность 39 канала. использование одиночного режекторного фильтра на канале G-H, как описано выше, настроенного на исключение радиочастотного канала 15, хорошо служит для улучшения этого канала, однако нестабильность была отмечена на канале 4-1 (RF 39). Иногда на этом канале было замечено, что измеритель мощности сигнала перескакивает с пяти столбцов вниз на один, затем обратно (с сопутствующим разрывом изображения), и цикл продолжается. При отключенном YAGI проблема полностью исчезает (первая подсказка), но, что более важно, оба канала принимаются только с помощью YAGI! Несмотря на то, что антенна направлена ​​в неправильном направлении для канала 4 от Buffalo, он все равно принимает этот канал! Я должен был понять, что направление YAGI в сторону Гамильтона почти точно 180 градусов от передатчика канала 4 (RF 39).YAGI _должен_ быть разработан с лучшим отражателем, чтобы предотвратить прием этого сигнала в первую очередь … недосмотр при планировании!

В попытке решить эту проблему было опробовано несколько подходов, но в конечном итоге на канале YAGI требуется режекторный фильтр для устранения нежелательных сигналов (особенно канала 39, но других сигналов от Buffalo в 30-х годах и нескольких сигналов из Торонто в 40-х). Первый подход заключался в использовании простого режекторного фильтра L / C, как описано выше, установленного в канале YAGI для исключения RF-39 из канала YAGI, однако это не решило полностью проблему и не решило проблему канала 14 ( описан чуть позже), что для комфорта слишком близко к каналу 15.

В случае этого второго режекторного фильтра на входе YAGI высокая добротность нежелательна, поэтому был использован дешевый пластиковый триммер, а также обычный круглый неизолированный провод 14-го калибра для индуктора. При настройке на канал 39 фильтр удаляет окружающие каналы (которые, тем не менее, слабые) в диапазоне от канала 32 до 47.

Удивительно, но созданный таким образом режекторный фильтр оказался недостаточным для полного устранения сильного сигнала, полученного на канале 39, и поэтому иногда наблюдалась нестабильность (облом).В конечном итоге потребуется более глубокий режекторный фильтр. Были предприняты альтернативные подходы, включая фильтрацию YAGI, чтобы гарантировать прием только одной частоты. Был построен простой полосовой фильтр с использованием еще одного параллельного подстроечного конденсатора и катушки индуктивности, посредством чего нежелательные сигналы шунтируются на землю. Это работает, но также ослабляет и полезный сигнал (аналогично шунтирующему режекторному фильтру для GH, который действовал как фильтр верхних частот), и поэтому лучшим подходом является последовательный контур L / C, поскольку он не чувствителен к сопротивление нагрузки.Было испробовано несколько вариантов. В окончательной версии использованный подстроечный конденсатор (керамический блок), как было измерено, имел минимальную емкость 6 пФ (и максимум около 60 пФ), что недостаточно для того, чтобы можно было настроить фильтр на 480 МГц, поэтому подстроечный конденсатор был соединенный последовательно с керамическим дисковым конденсатором 2 пФ (на самом деле, двумя конденсаторами по 1 пФ, включенными параллельно), который затем был припаян последовательно с двухвитковой катушкой индуктивности. При правильной настройке схема имеет низкий импеданс только на резонансной частоте, поэтому сигнал проходит.Было обнаружено, что фильтр с указанными значениями настраивается между каналами 14 и 25 и был достаточно узким, чтобы пропускать канал 15, но эффективно блокировал каналы 19 и 20. К сожалению, эта последовательная схема также пропускала значительный сигнал в канале. 39 (несмотря на то, что он находится далеко за пределами полосы пропускания — что дает представление о том, сколько сигнала YAGI принимает на канале 39 и почему это такая проблема), поэтому сигнал YAGI был пропущен через полосовой фильтр канала 15 ( полосовой фильтр серии L / C), затем режекторный фильтр (аналогичный уже описанному режекторному фильтру канала 15), настроенный на канал 39.Режекторный фильтр эффективно отфильтровывает не только канал 39, но и все окружающие каналы в 30 и 40, так что, если YAGI принимает сильное отражение, это не повлияет на принимаемый сигнал.

И снова эта компоновка работала, но все еще не была идеальной (как отмечалось выше, выемка на канале 39 была недостаточно глубокой). В попытке создать лучший фильтр был построен четвертьволновой коаксиальный шлейф-фильтр (описанный на сайте ArcticPeak). Эти фильтры имеют ОЧЕНЬ глубокую выемку, намного превышающую -20 дБ (как описано на сайте HB9AMO), и должны быть способны полностью исключить канал 39, хотя настройка — это своего рода трюк.Конструкция фильтра описана на фото ниже:

Настройка критична и завершается простым обрезанием закороченного шлейфа (конец которого не подключен). Изначально длина шлейфа составляла 15 см, а телевизор был настроен на радиочастотный канал 14. Затем шлейф был сокращен на 3 мм за один раз. На длине около 12 см этот сигнал канала 14 исчез.Затем телевизор был настроен на более высокий канал, и шлейф укорачивался на 3 мм за раз, пока этот канал не исчез (затем снова появился более низкий канал).
