Д 815. Стабилитрон Д815: характеристики, применение и особенности эксплуатации

alexxlabРазное
Каковы основные параметры стабилитрона Д815. Как правильно выбрать и использовать стабилитрон Д815 в электронных схемах. Какие меры предосторожности нужно соблюдать при работе со стабилитроном Д815.

Содержание

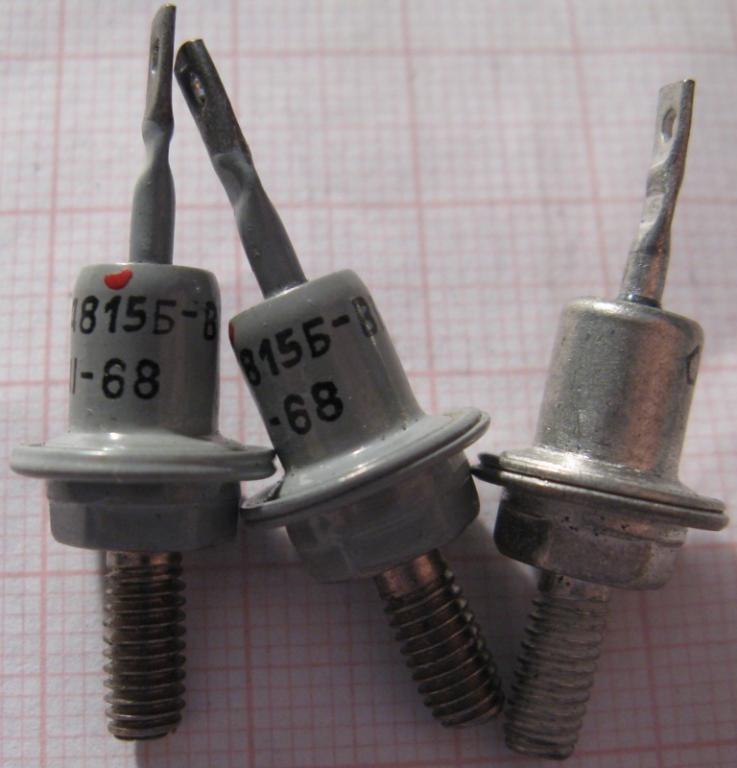

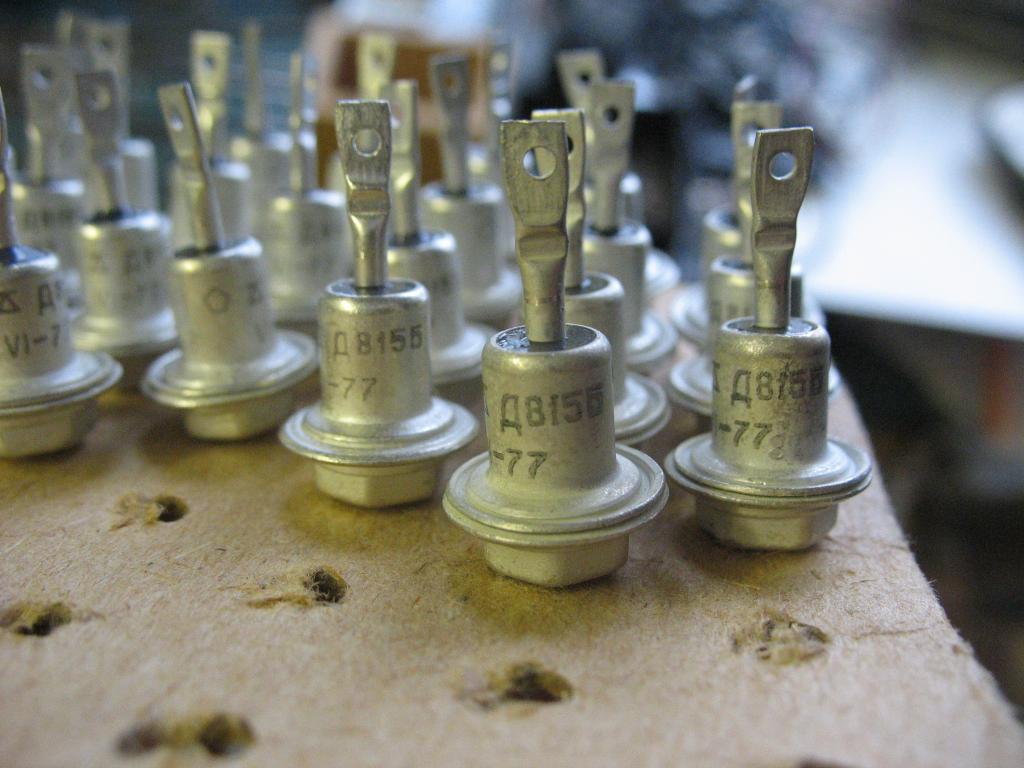

Общая характеристика стабилитрона Д815

Стабилитрон Д815 представляет собой кремниевый диффузионно-сплавной полупроводниковый прибор средней и большой мощности. Он предназначен для стабилизации напряжения в диапазоне от 5 до 18 В при токах стабилизации от 25 мА до 1,4 А.

Основные особенности стабилитрона Д815:

  • Металлостеклянный корпус с жесткими выводами
  • Маркировка типа стабилитрона на корпусе
  • Корпус служит катодом (отрицательным электродом) в рабочем режиме
  • Масса с комплектующими деталями не более 6 г
  • Требуется крепление к теплоотводу для обеспечения температуры корпуса не выше +130°C

Электрические параметры стабилитрона Д815

Стабилитрон Д815 выпускается в нескольких модификациях (А, Б, В, Г, Д, Е, Ж), которые отличаются диапазоном напряжения стабилизации:


  • Д815А: 5,0 — 6,2 В
  • Д815Б: 6,1 — 7,5 В
  • Д815В: 7,4 — 9,1 В
  • Д815Г: 9,0 — 11,0 В
  • Д815Д: 10,8 — 13,3 В
  • Д815Е: 13,3 — 16,4 В
  • Д815Ж: 16,2 — 19,8 В

Какие еще важные электрические параметры характеризуют стабилитрон Д815?

  • Минимальный ток стабилизации: 25-50 мА (в зависимости от модификации)
  • Максимальный ток стабилизации: 450-1400 мА (при температуре до +75°C)
  • Дифференциальное сопротивление: 0,6-3,0 Ом
  • Температурный коэффициент напряжения стабилизации: 0,045-0,11 %/°C
  • Прямое падение напряжения: не более 1,5 В

Применение стабилитрона Д815 в электронных схемах

Стабилитрон Д815 находит широкое применение в различных электронных устройствах для стабилизации напряжения. Как правильно использовать этот компонент?

  • В качестве источника опорного напряжения в схемах стабилизаторов и преобразователей напряжения
  • Для ограничения амплитуды импульсных сигналов
  • В схемах защиты от перенапряжений
  • Как элемент смещения в усилительных каскадах

При проектировании схем со стабилитроном Д815 необходимо учитывать следующие рекомендации:


  • Обеспечить ток через стабилитрон в допустимом диапазоне
  • Не превышать максимально допустимую рассеиваемую мощность
  • Использовать теплоотвод для отвода выделяемого тепла
  • Учитывать температурную зависимость параметров

Особенности монтажа и эксплуатации стабилитрона Д815

При работе со стабилитроном Д815 необходимо соблюдать определенные правила монтажа и эксплуатации. Какие меры предосторожности следует принимать?

  • Крепить стабилитрон к теплоотводящему радиатору площадью не менее 100 см²
  • Использовать алюминиевый радиатор черного цвета толщиной 3-4 мм
  • Не превышать крутящий момент 1,17 Н·м при креплении к радиатору
  • Избегать приложения растягивающей силы более 14,7 Н к анодному выводу
  • Пайку анодного вывода производить не ближе 5 мм от корпуса
  • Время пайки не должно превышать 3 секунд при температуре не выше +280°C

Сравнение стабилитрона Д815 с аналогами

Для оптимального выбора компонента важно понимать, как стабилитрон Д815 соотносится с аналогичными приборами. Какие преимущества и недостатки имеет Д815 по сравнению с другими стабилитронами?


Преимущества Д815:

  • Широкий диапазон напряжений стабилизации (5-20 В)
  • Высокая допустимая мощность рассеивания (до 8 Вт)
  • Низкое дифференциальное сопротивление
  • Хорошая температурная стабильность

Недостатки по сравнению с современными аналогами:

  • Относительно большие габариты
  • Необходимость использования массивного теплоотвода
  • Меньший диапазон рабочих температур
  • Отсутствие поверхностного монтажа

Проверка и тестирование стабилитрона Д815

Для обеспечения надежной работы устройств со стабилитроном Д815 важно уметь проверять его исправность. Какие методы можно использовать для тестирования этого компонента?

  • Измерение напряжения стабилизации при номинальном токе
  • Проверка прямого и обратного сопротивления мультиметром
  • Снятие вольт-амперной характеристики
  • Измерение температурного коэффициента напряжения
  • Проверка максимально допустимого тока и мощности

При тестировании стабилитрона Д815 следует соблюдать следующие меры предосторожности:

  • Не превышать максимально допустимые значения тока и напряжения
  • Обеспечить адекватный теплоотвод при длительных измерениях
  • Учитывать возможный саморазогрев прибора при измерениях
  • Использовать защитные резисторы в измерительных схемах

Области применения стабилитрона Д815

Стабилитрон Д815 благодаря своим характеристикам находит применение в различных областях электроники. В каких типах устройств чаще всего используется этот компонент?


  • Источники питания и стабилизаторы напряжения
  • Измерительное и лабораторное оборудование
  • Промышленная автоматика и системы управления
  • Автомобильная электроника
  • Зарядные устройства и преобразователи напряжения
  • Схемы защиты от перенапряжений

Основные факторы, определяющие выбор стабилитрона Д815 для конкретного применения:

  • Требуемое напряжение стабилизации
  • Максимальный рабочий ток
  • Допустимая рассеиваемая мощность
  • Требования к температурной стабильности
  • Условия эксплуатации (температура, влажность и т.д.)

Стабилитрон Д815 — DataSheet

Корпус стабилитронов Д815, Д816, Д817



Описание

Стабилитроны кремниевые, диффузионно-сплавные, средней и большой мощности. Предназначены для стабилизации номинального напряжения 5, 6…100 В в диапазоне токов стабилизации 5 мА…1,4 А. Выпускаются в металлостеклянном корпусе с жесткими выводами. Тип стабилитрона приводится на корпусе. Корпус стабилитрона в рабочем режиме служит отрицательным электродом (катодом). Масса стабилитрона с комплектующими деталями не более 6 г.

Стабилитрон должен крепиться к теплоотводящему радиатору, обеспечивающему сохранение температуры корпуса при работе не выше +130 °С Рекомендуется применение алюминиевого радиатора черного цвета толщиной 3…4 мм, площадью не менее 100 см2. При креплении стабилитрона к радиатору крутящий момент, воздействующий на вывод катода, не должен превышать 1,17 Н·м. Запрещается прилагать к анодному выводу растягивающую силу более 14,7 Н и изгибающее усилие, превышающее 7,35 Н·м в месте просечки.

Пайка анодного вывода допускается не ближе 5 мм от корпуса; время пайки не более 3 с при температуре жала паяльника не выше +280 °С.

Допускается последовательное соединение любого числа стабилитронов. Параллельное включение стабилитронов разрешается при условии, что суммарная рассеиваемая на всех стабилитронах мощность не превышает допустимую для одного стабилитрона.



«>
«>
Характеристики стабилитрона Д815
ОбозначениеЗначение для:Ед. изм.
Д815АД815БД815В
Д815Г		Д815ДД815ЕД815Ж
 Аналог— ———————
Uстмин.56.17.49
10.8		13.316.2В
ном.———— «>———
макс.
6.2		7.59.11113.316.419.8
при Iст10001000 «>100500500500500мА
αUст0.0450.050.070.080.090.10.11%/°C
δUст4444444%
Uпр  (при Iпр, мА)1. 5 (500)1.5 (500)1.5 (500)1.5 (500)1.5 (500)1.5 (500)1.5 (500)В
rст (при Iст, мА)0.6 (1 А)0.8 (1 А)1 (1 А)1.8 (500)2 (500)2.5 (500)3 (500)Ом
Iстмин.50505025 «>252525мА
макс.14001150950800650550450
Pпp8888888Вт
T-60…+125-60…+125-60…+125-60…+125-60…+125-60…+125-60…+125°C
  • Uст — Напряжение стабилизации.
  • αUст — Температурный коэффициент напряжения стабилизации.
  • δUст — Временная нестабильность напряжения стабилизации.
  • Uпр — Постоянное прямое напряжение.
  • Iпр — Постоянный прямой ток.
  • rст — Дифференциальное сопротивление стабилитрона.
  • Iст — Ток стабилизации.
  • Pпp — Прямая рассеиваемая мощность.
  • T — Температура окружающей среды.

Зависимость максимальной рассеиваемой мощности от температуры

Зависимость максимального тока стабилизации от температуры

Зависимость максимального тока стабилизации от температуры

Зависимость максимального тока стабилизации от температуры

Зависимость дифференциального сопротивления от тока стабилизации

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Стабилитрон Д815 Д815А, Д815Б, Д815В, Д815Г, Д815Д, Д815Е, Д815Ж

Поиск по сайту

Стабилитрон Д815 (Д815А, Д815Б, Д815В, Д815Г, Д815Д, Д815Е, Д815Ж) — диффузионно-сплавной, кремниевый, большой и средней мощности. Основное назначение — стабилизация диапазона напряжений от 5,6 В до 18 В. Ток стабилизации имеет диапазон от 25 мА до 1,4 А. Имеет жёсткие выводы и металлостеклянный корпус. На корпусе стабилитрона наносится его тип и цоколёвка. В рабочем режиме корпус стабилитрона является катодом (отрицательным выводом). С комплектующими деталями стабилитрон весит 6 г.


Электрические параметры Д815
(Д815А, Д815Б, Д815В, Д815Г, Д815Д, Д815Е, Д815Ж)

Напряжение стабилизации стабилитрона Д815:
при Iст = 1 А:
Д815А5…5,6. ..6,2 В
Д815Б6,1…6,8…7,5 В
Д815В7,4…8,2…9,1 В
при Iст = 500 мА:
Д815Г9…10…11 В
Д815Д10,8…12…13,3 В
Д815Е13,3…15…16,4 В
Д815Ж16,2…18…19,8 В
Временна´я нестабильность напряжения стабилизации, не более:
при Iст = 1 А для Д815А, Д815Б, Д815В4 %
при Iст = 0,5 А для Д815Г, Д815Д, Д815Е, Д815Ж4 %
Постоянное напряжение (прямое) при Iпр = 0,5 А, не более1,5 В
Дифференциальное сопротивление, не более:
при Iст = 1 А и Т = +25°C:
Д815А0,6 Ом
Д815Б0,8 Ом
Д815В1 Ом
при Iст = 0,5 А и Т = +25°C:
Д815Г1,8 Ом
Д815Д2 Ом
Д815Е2,5 Ом
Д815Ж3 Ом
при Iст = 50 мА и Т = +25°C:
Д815А20 Ом
Д815Б15 Ом
Д815В8 Ом
при Iст = 25 мА и Т = +25°C:
Д815Г15 Ом
Д815Д20 Ом
Д815Е25 Ом
Д815Ж30 Ом
при Iст = 50 мА и Т = 60 и +120°C:
Д815А30 Ом
Д815Б20 Ом
Д815В12 Ом
при Iст = 25 мА и Т = -60 и +120°C:
Д815Г20 Ом
Д815Д30 Ом
Д815Е40 Ом
Д815Ж50 Ом

Предельные характеристики стабилитрона Д815
(Д815А, Д815Б, Д815В, Д815Г, Д815Д, Д815Е, Д815Ж)


Минимальный ток стабилизации:
Д815А, Д815Б, Д815В50 мА
Д815Г, Д815Д, Д815Е, Д815Ж25 мА
Максимальный ток стабилизации:
При Т ≤ +75°C:
Д815А1,4 А
Д815Б1,15 А
Д815В0,95 А
Д815Г0,8 А
Д815Д0,65 А
Д815Е0,55 А
Д815Ж0,45 А
При Тк = +130°C:
Д815А360 мА
Д815Б300 мА
Д815В250 мА
Д815Г200 мА
Д815Д170 мА
Д815Е135 мА
Д815Ж110 мА
Прямой ток (постоянный)1 А
Перегрузка по току стабилизации в течение 1 с:
При Т ≤ +75°C:
Д815А2,8 А
Д815Б2,3 А
Д815В1,9 А
Д815Г1,6 А
Д815Д1,3 А
Д815Е1,1 А
Д815Ж0,9 А
При Тк = +130°C:
Д815А720 мА
Д815Б600 мА
Д815В500 мА
Д815Г400 мА
Д815Д340 мА
Д815Е270 мА
Д815Ж220 мА
Рассеиваемая мощность:
при Т ≤ +75°C:8 Вт
при Тк = +130°C:2 Вт
Температура корпуса130 °C
Рабочая температура (окружающей среды)-60. ..+120°C


Стабилитрон Д816 Д816А, Д816Б, Д816В, Д816Г, Д816Д

Поиск по сайту

Стабилитрон Д816 (Д816А, Д816Б, Д816В, Д816Г, Д816Д) — диффузионно-сплавной, кремниевый, большой и средней мощности. Основное назначение — стабилизация напряжений в диапазоне от 22 В до 47 В. Ток стабилизации имеет диапазон от 10 мА до 230 мА. Имеет жёсткие выводы и металлостеклянный корпус. На корпусе стабилитрона наносится его тип и цоколёвка. В рабочем режиме корпус стабилитрона является катодом (отрицательным выводом). С комплектующими деталями стабилитрон весит 6 г.


Электрические параметры Д816 (Д816А, Д816Б, Д816В, Д816Г, Д816Д)

Напряжение стабилитрона Д816:
при Iст = 150 мА:
Д816А19,6. ..22…24,2 В
Д816Б24,2…27…29,5 В
Д816В29,5…33…36 В
Д816Г35…39…43 В
Д816Д42,5…47…51,5 В
Временна´я нестабильность напряжения стабилизации, не более:
при Iст = 150 мА5 %
Постоянное напряжение (прямое) при Iпр = 0,5 А, не более1,5 В
Постоянное напряжение (обратное) при Iобр = 50 мкА, не более
Д816А15 В
Д816Б19 В
Д816В23 В
Д816Г27 В
Д815Д33 В
Дифференциальное сопротивление, не более:
при Iст = 150 мА и Т = +25°C:
Д816А7 Ом
Д816Б8 Ом
Д816В10 Ом
Д816Г12 Ом
Д816Д15 Ом
при Iст = 10 мА и Т = +25°C:
Д816А120 Ом
Д816Б, Д816В, Д816Г, Д816Д150 Ом
при Iст = 10 мА и Т = -60 и +120°C:
Д816А150 Ом
Д816Б180 Ом
Д816В200 Ом
Д816Г250 Ом
Д816Д300 Ом

Предельные характеристики стабилитрона Д816


Минимальный ток стабилизации:10 мА
Максимальный ток стабилизации:
При Т ≤ +75°C:
Д816А230 мА
Д816Б180 мА
Д816В150 мА
Д816Г130 мА
Д816Д110 мА
При Тк = +130°C:
Д816А90 мА
Д816Б75 мА
Д816В60 мА
Д816Г55 мА
Д816Д45 мА
Прямой ток (постоянный)1 А
Перегрузка по току стабилизации в течение 1 с:
При Т ≤ +75°C:
Д816А460 мА
Д816Б360 мА
Д816В300 мА
Д816Г260 мА
Д816Д220 мА
При Тк = +130°C:
Д816А180 мА
Д816Б150 мА
Д816В120 мА
Д816Г110 мА
Д816Д90 мА
Рассеиваемая мощность:
при Т ≤ +75°C:5 Вт
при Тк = +130°C:2 Вт
Температура корпуса130 °C
Рабочая температура (окружающей среды)-60. ..+120°C


Стабилитрон Д815Е | 193 шт в наличии на складе

Срок гарантии на стабилитрон Д815Е исчисляется с момента отгрузки прибора. Предприятие-изготовитель предоставляет гарантию соответствия стабилитронов всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.

На нашем сайте pribor2000.ru также вы можете выбрать другие стабилитроны .

Гарантия качества

После получения заказа мы перепроверяем все стабилитроны Д815Е, ровно, как и все другие измерительные приборы и изделия, в нашем отделе технического контроля (ОТК).

Эта проверка дает нам 100% гарантию того, что мы отправили заказчику на 100% рабочие устройство. Это обязательная процедура, которая хоть и несколько увеличивает время отгрузки товара заказчику, но в конечном итоге значительно экономит время, деньги и нервы сотрудников заказчика.

Мы проводим эту процедуру потому, что бывали случаи получения новых устройств с завода-изготовителя, которые не соответствовали техническим требованиям или банально имели косметические дефекты. Мы по максимуму стараемся обезопасить наших клиентов от таких случаев.

Высокое качество поставляемого оборудования на нашем предприятии обеспечивается двумя важными факторами:

  • работой квалифицированного персонала высшего уровня, качеством работы которых мы не перестаём гордиться;
  • наличием в нашей лаборатории высокоточных поверочных установок, калибраторов, стандартов и эталонов разных физических величин.

Надежная упаковка

После положительной проверки в отделе ОТК все устройства отдаются на упаковку. Поскольку высокоточная измерительная техника требует бережливого отношения к себе, то к подготовке к транспортировке отводятся повышенные требования. Наша упаковка включает в себя:

  • заводские коробки, в которых поставляются стабилитроны Д815Е;
  • транспортные коробки;
  • пенопласт как уплотнитель;
  • несколько слоев твердого гофрокартона;
  • пупырчатый полиэтилен;
  • гидроизоляционная пленка;
  • ручка для удобства транспортировки (эта деталь значительно уменьшает вероятность случайного падения товара во время транспортировки).

При габаритных поставках могут использоваться паллеты и обрешетка. По запросу заказчика также возможна поставка таких устройтаких как стабилитрон Д815Е в деревянных ящиках.

Доставка

 Доставка по России.

Перепроверенный и надежно упакованный товар отдается в наш логистический отдел. В зависимости от региона страны поставка транспортными компаниями осуществляется на протяжении от 2-х до 10-и дней. Транспортные компании, с которыми мы работаем:


Также возможно сокращение срока поставки за счет использования специализированных курьерских служб.

Доставка в другие страны.

Срок доставки от 3 до 14 дней. На экспорт Д815Е отправляется только в картонной упаковке (то есть невозможна поставка в деревянном ящике), при необходимости на паллете.

Любое использование материалов допускается только при наличии гиперссылки на сайт pribor2000.ru, и только с письменного разрешения правообладателя ООО «Приборы и радиокомпоненты». Скопированные материалы с описания на прибор Д815Е должны обязательно сопровождаться ссылкой pribor2000.ru/d815e_stabilitron.

D-Link DIR-815

  DIR-815/R1 DIR-815/S



Аппаратное обеспечение

Процессор

RTL8197FN (1 ГГц)

Оперативная память

64 MБ, DDR2, встроенная в процессор

Flash-память

16 МБ, SPI

Интерфейсы

Порт WAN 10/100BASE-TX

4 порта LAN 10/100BASE-TX

Порт USB 2.0

Порт WAN 10/100BASE-TX

4 порта LAN 10/100BASE-TX

Индикаторы

Питание

Интернет

4 индикатора Локальная сеть

Беспроводная сеть 2.4G

Беспроводная сеть 5G

WPS

USB

Питание

Беспроводная сеть / WPS 2.4G

Беспроводная сеть / WPS 5G

Интернет

4 индикатора Локальная сеть

Кнопки

Кнопка POWER для включения/выключения питания

Кнопка WiFi для включения/выключения беспроводной сети

Кнопка WPS для установки беспроводного соединения

Кнопка RESET для возврата к заводским настройкам

Кнопка RST/WPS для возврата к заводским настройкам и установки беспроводного соединения

Антенна

Четыре внешние несъемные антенны

Четыре внутренние антенны

Коэффициент усиления 5 дБи

Коэффициент усиления 3,5 дБи

Схема MIMO

2 x 2, MU-MIMO

Разъем питания

Разъем для подключения питания (постоянный ток)

Программное обеспечение

Типы подключения WAN

LTE

+

–

3G

+

–

PPPoE

+

+

IPv6 PPPoE

+

+

PPPoE Dual Stack

+

+

Статический IPv4 / Динамический IPv4

+

+

Статический IPv6 / Динамический IPv6

+

+

PPPoE + Статический IP / Динамический IP (PPPoE Dual Access)

+

+

PPTP/L2TP + Статический IP

+

+

PPTP/L2TP + Динамический IP

+

+

Сетевые функции

Поддержка стандарта IEEE 802.1X для подключения к сети Интернет

+

+

DHCP-сервер/relay

+

+

Расширенная настройка встроенного DHCP-сервера

+

+

Назначение IPv6-адресов в режиме Stateful/Stateless, делегирование префикса IPv6

+

+

Автоматическое получение LAN IP-адреса (в режимах точка доступа, повторитель, клиент)

+

+

DNS relay

+

+

Dynamic DNS

+

+

Статическая IP-маршрутизация

+

+

Статическая IPv6-маршрутизация

+

+

IGMP Proxy

+

+

MLD Proxy

+

+

RIP

+

+

Поддержка UPnP IGD

+

+

Поддержка VLAN

+

+

Поддержка функции ping со стороны внешней сети (WAN ping respond)

+

+

Поддержка механизма SIP ALG

+

+

Поддержка RTSP

+

+

Резервирование WAN

+

+

Настройка скорости, режима дуплекса и функции управления потоком (flow control) в режиме автоматического согласования/Ручная настройка скорости и режима дуплекса для каждого Ethernet-порта

+

+

Настройка максимальной скорости исходящего трафика для каждого порта маршрутизатора

+

+

Встроенное приложение XUPNPD

+

–

Встроенное приложение UDPXY

+

+

Функции межсетевого экрана

Преобразование сетевых адресов (NAT)

+

+

Контроль состояния соединений (SPI)

+

+

IP-фильтр

+

+

IPv6-фильтр

+

+

MAC-фильтр

+

+

URL-фильтр

+

+

DMZ-зона

+

+

Функция защиты от ARP- и DDoS-атак

+

+

Виртуальные серверы

+

+

Встроенный сервис контентной фильтрации Яндекс.DNS

+

+

VPN

IPSec/PPTP/L2TP/PPPoE pass-through

+

+

IPSec-туннели

+

+

Функции USB-интерфейса

USB-модем

Автоматическое подключение к доступному типу поддерживаемой сети (4G/3G/2G)

+

–

Автоматическая настройка соединения при подключении USB‑модема

+

–

Включение/ выключение проверки PIN-кода, смена PIN-кода1

+

–

USB-накопитель

Файловый браузер

+

–

Принт-сервер

+

–

Учетные записи для доступа к накопителю

+

–

Встроенный сервер Samba

+

–

Встроенный FTP-сервер

+

–

Встроенный DLNA-сервер

+

–

Встроенный torrent-клиент Transmission, возможность скачивания файлов на USB-накопитель и с него

+

–

Управление и мониторинг

Локальный и удаленный доступ к настройкам по TELNET/WEB
(HTTP/HTTPS)

+

+

Web-интерфейс настройки и управления на двух языках (русский и английский)

+

+

Поддержка приложения D-Link Assistant для устройств под управлением ОС Android и iOS

+

+

Уведомление о проблемах с подключением и автоматическое перенаправление к настройкам

+

+

Обновление ПО маршрутизатора через web-интерфейс

+

+

Автоматическое уведомление о наличии новой версии ПО

+

+

Сохранение и загрузка конфигурации

+

+

Возможность передачи журнала событий на удаленный сервер

+

+

Возможность передачи журнала событий на подключенный USB-накопитель

+

–

Автоматическая синхронизация системного времени с NTP-сервером и ручная настройка даты и времени

+

+

Утилита ping

+

+

Утилита traceroute

+

+

Клиент TR-069

+

+

Автоматическая перезагрузка по расписанию

+

–

Параметры беспроводного модуля

Стандарты

IEEE 802.11ac Wave 2

IEEE 802.11a/b/g/n

Диапазон частот

2400 ~ 2483,5 МГц

5150 ~ 5350 МГц

5650 ~ 5850 МГц

Безопасность беспроводного соединения

WEP

+

+

WPA/WPA2 (Personal/Enterprise)

+

+

МАС-фильтр

+

+

WPS (PBC/PIN)

+

+

Дополнительные функции

Режим «клиент»

+

+

WMM (Wi-Fi QoS)

+

+

Информация о подключенных Wi-Fi-клиентах

+

+

Расширенные настройки

+

+

Интеллектуальное распределение Wi-Fi-клиентов

+

+

Гостевая Wi-Fi-сеть / поддержка MBSSID

+

+

Ограничение скорости для беспроводной сети/отдельного MAC-адреса

+

+

Периодическое сканирование каналов, автоматический переход на более свободный канал

+

+

Поддержка TX Beamforming

802.11ac (5 ГГц)
802.11n (2,4 ГГц)

Автоматическое согласование ширины канала с условиями окружающей среды (20/40 Coexistence)

+

+

Поддержка технологии STBC

+

–

Скорость беспроводного соединения

IEEE 802.11a: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с

IEEE 802.11b: 1, 2, 5,5 и 11 Мбит/с

IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с

IEEE 802.11n (2,4 ГГц/5 ГГц): от 6,5 до 300 Мбит/с (от MCS0 до MCS15)

IEEE 802.11ac (5 ГГц): от 6,5 до 867 Мбит/с (от MCS0 до MSC9)

Выходная мощность передатчика

802.11a

14 дБм при 6, 9, 12, 18, 24 Мбит/с

13 дБм при 36 Мбит/с

12,5 дБм при 48 Мбит/с

12 дБм при 54 Мбит/с

802.11b

15 дБм при 1, 2, 5,5, 11 Мбит/с

16,5 дБм при 1, 2, 5,5, 11 Мбит/с

802.11g

15 дБм при 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с

16,5 дБм при 6, 9, 12,18, 24, 36, 48 Мбит/с

15 дБм при 54 Мбит/с

802.11n

2,4 ГГц, HT20/HT40

15 дБм при MCS0~7



5 ГГц, HT20

14 дБм при MCS0~4

13 дБм при MCS5

12,5 дБм при MCS6

12 дБм при MCS7

5 ГГц, HT40

14 дБм при MCS0~2

13 дБм при MCS3~4

12,5 дБм при MCS5~6

12 дБм при MCS7

2,4 ГГц, HT20/HT40

16,5дБм при MCS0~6

16 дБм при MCS7



5 ГГц, HT20

14 дБм при MCS0~4

13 дБм при MCS5

12,5 дБм при MCS6

12 дБм при MCS7

5 ГГц, HT40

14 дБм при MCS0~2

13 дБм при MCS3~4

12,5 дБм при MCS5~6

12 дБм при MCS7

802.11ac

VHT20

14 дБм при MCS0~4

13 дБм при MCS5

12 дБм при MCS6

11 дБм при MCS7/8

VHT40

14 дБм при MCS0~2

13 дБм при MCS3~4

12 дБм при MCS5~6

11 дБм при MCS7/8/9

VHT80

14 дБм при MCS0~4

13 дБм при MCS5~6

12 дБм при MCS7

11 дБм при MCS8/9

VHT20

14 дБм при MCS0~4

13 дБм при MCS5

12,5 дБм при MCS6

12 дБм при MCS7

11 дБм при MCS8

VHT40

14 дБм при MCS0~2

13 дБм при MCS3~4

12 дБм при MCS5~6

11 дБм при MCS7~9

VHT80

14 дБм при MCS0~4

13 дБм при MCS5~6

12 дБм при MCS7

11 дБм при MCS8~9

Чувствительность приемника

802.11a

-82 дБм при 6 Мбит/c

-81 дБм при 9 Мбит/c

-79 дБм при 12 Мбит/c

-77 дБм при 18 Мбит/c

-74 дБм при 24 Мбит/c

-70 дБм при 36 Мбит/c

-66 дБм при 48 Мбит/c

-65 дБм при 54 Мбит/c

802.11b

-80 дБм при 1 Мбит/с

-80 дБм при 2 Мбит/с

-76 дБм при 5,5 Мбит/с

-76 дБм при 11 Мбит/с

802.11g

-82 дБм при 6 Мбит/c

-81 дБм при 9 Мбит/c

-79 дБм при 12 Мбит/c

-77 дБм при 18 Мбит/c

-74 дБм при 24 Мбит/c

-70 дБм при 36 Мбит/c

-66 дБм при 48 Мбит/c

-65 дБм при 54 Мбит/c

802.11n

HT20

-82 дБм при MCS0

-79 дБм при MCS1

-77 дБм при MCS2

-74 дБм при MCS3

-70 дБм при MCS4

-66 дБм при MCS5

-65 дБм при MCS6

-64 дБм при MCS7

HT40

-79 дБм при MCS0

-76 дБм при MCS1

-74 дБм при MCS2

-71 дБм при MCS3

-67 дБм при MCS4

-63 дБм при MCS5

-62 дБм при MCS6

-61 дБм при MCS7

802.11ac

HT20

-82 дБм при MCS0

-79 дБм при MCS1

-77 дБм при MCS2

-74 дБм при MCS3

-70 дБм при MCS4

-66 дБм при MCS5

-65 дБм при MCS6

-64 дБм при MCS7

-56 дБм при MCS8

HT40

-79 дБм при MCS0

-76 дБм при MCS1

-74 дБм при MCS2

-71 дБм при MCS3

-67 дБм при MCS4

-63 дБм при MCS5

-62 дБм при MCS6

-61 дБм при MCS7

-56 дБм при MCS8

-54 дБм при MCS9

HT80

-76 дБм при MCS0

-73 дБм при MCS1

-71 дБм при MCS2

-68 дБм при MCS3

-64 дБм при MCS4

-60 дБм при MCS5

-59 дБм при MCS6

-58 дБм при MCS7

-53 дБм при MCS8

-51 дБм при MCS9

Схемы модуляции

802.11a

BPSK, QPSK, 16QAM, 64QAM с OFDM

802.11b

DQPSK, DBPSK, DSSS, CCK

802.11g

BPSK, QPSK, 16QAM, 64QAM с OFDM

802.11n

BPSK, QPSK, 16QAM, 64QAM с OFDM

802.11ac

BPSK, QPSK, 16QAM, 64QAM, 256QAM с OFDM

Физические параметры

Размеры (Д x Ш x В)

205 x 136 x 33 мм

160 x 55 x 110 мм

Вес

289 г

197 г

Условия эксплуатации

Питание

Выход: 12 В постоянного тока, 1 А

Выход: 12 В постоянного тока, 0,5 А

Температура

Рабочая: от 0 до 40 °C

Хранения: от -20 до 65 °C

Влажность

При эксплуатации: от 10% до 90% (без конденсата)

При хранении: от 5% до 95% (без конденсата)

Комплект поставки



Маршрутизатор DIR-815

Адаптер питания постоянного тока 12В/1А

Адаптер питания постоянного тока 12В/0,5А

Ethernet-кабель

Документ «Краткое руководство по установке» (буклет)

Поддерживаемые USB-модемы2

GSM

Alcatel X500

+

–

D-Link DWM-152C1

+

–

D-Link DWM-156A6

+

–

D-Link DWM-156A7

+

–

D-Link DWM-156A8

+

–

D-Link DWM-156C1

+

–

D-Link DWM-157B1

+

–

D-Link DWM-157B1 (Velcom)

+

–

D-Link DWM-158D1

+

–

D-Link DWR-710

+

–

Huawei E150

+

–

Huawei E1550

+

–

Huawei E156G

+

–

Huawei E160G

+

–

Huawei E169G

+

–

Huawei E171

+

–

Huawei E173 (Megafon)

+

–

Huawei E220

+

–

Huawei E3131 (МТС 420S)

+

–

Huawei E352 (Megafon)

+

–

Prolink PHS600

+

–

Prolink PHS901

+

–

ZTE MF112

+

–

ZTE MF192

+

–

ZTE MF626

+

–

ZTE MF627

+

–

ZTE MF652

+

–

ZTE MF667

+

–

ZTE MF668

+

–

ZTE MF752

+

–

LTE

Alcatel IK40V

+

–

D-Link DWM-222

+

–

Huawei E3131

+

–

Huawei E3272

+

–

Huawei E3351

+

–

Huawei E3372s/E3372h-153

+

–

Huawei E367

+

–

Huawei E392

+

–

Megafon M100-1

+

–

Megafon M100-2

+

–

Megafon M100-3

+

–

Megafon M100-4

+

–

Megafon M150-1

+

–

Megafon M150-2

+

–

Quanta 1K6E (Билайн 1K6E)

+

–

Yota LU-150

+

–

Yota WLTUBA-107

+

–

ZTE MF823

+

–

ZTE MF827

+

–

МТС 824F

+

–

МТС 827F

+

–

Смартфоны в режиме модема

Некоторые модели смартфонов под управлением ОС Android

–

Содержание драгметаллов в транзисторах, тиристорах и диодах

Содержание драгметаллов в транзисторах, тиристорах и диодах
Указано содержание драгметаллов в граммах на 1000 штук.

ТипЗолотоСереброПлатинаПалладийТантал
А106ВР3,8127,12
АА113А0,25
АА113Б0,25
АА121А0,015,13
АА123А0,810,39
АА123Б0,810,39
АА204А-60,31
АА204В-60,31
АА410А1,70,45
АА410Б1,70,45
АА529А6,121,53
АА529Б6,121,53
АА530А8,341,53
АА530Б8,341,53
АА538А1,370,39
АА539А0,1
АА603А19,456,7
АА603Б19,456,7
АА603В19,456,7
АА603Г19,456,7
АА607А19,56,7
АА610А6,161,52
АА610Б6,161,52
АА617А2,390,39
АА617Б2,390,39
АА618А-60,59
АА627А1,380,39
АА628А1,380,39
АА629А1,380,39
АА630А1,380,39
АА631А1,380,39
АА632А1,380,39
АА703А20,026,73
АА703Б20,026,73
АА705А202673
АА705Б202673
АА715А75919
АА715Б75919
АА715В75919
АА715Г75919
АА715Д75919
АА715Е75919
АА715Ж75919
АА715И75919
АА715К75919
АА715Л75919
АА715М75919
АА716А88119
АА716Б88119
АА716В88119
АА716Д88119
АА716Е88119
АА716Ж88119
АА716И88119
АА718А354039
АА718Б354039
АА718В354039
АА718Г354039
АА718Д354039
АА718Е354039
АА718Ж354039
АА718И354039
АА719А354039
АА720А354039
АА721А698113
АА722А698113
АА723А697113
АА724А697113
АА725Б75919
АА725В75919
АА725В75919
АА725Г75919
АА725Д75919
АА725Е75919
АА726А75819
АА726Б75819
АА726В75819
АА726Г75819
АА726Д75819
АА726Е75819
АА727А354039
АА727Б354039
АА727В354039
АА727Г354039
АА728А354039
АА728Б354039
АА728В354039
АА728Г354039
АА732А611191
АА732Б611191
АА735А-617209
АА735Б-617209
АА735В-61,720,09
АА735Г-61,72609
АА736А4,751,09
АА736Е4,751,09
АД110А3,062,42
АД312А-50,01
АД516А11,98
АД516Б11,98
АЛ102АМ0,060,16
АЛ102БМ0,060,16
АЛ102ВМ0,060,16
АЛ102ГМ0,060,16
АЛ102ДМ0,060,16
АЛ ЮЗА2,29
АЛ103Б2,29
АЛ106А1,13
АЛ106Б1,13
АЛ106В1,13
АЛ106Г1,13
АЛ106Д1,13
АЛ107А1,52
АЛ107Б1,52
АЛ108АМ0,77
АЛ109А-10,63
АЛ115А1,52
АЛ118А0,01
АЛ119А6,83
АЛ119Б6,83
АЛ123А6,83
АЛ124А8,32
АЛ132А0,01
АЛ304В3,440,83
АЛ304Г3,440,83
АЛ307А0,990,06
АЛ307АМ0,990,06
АЛ307Б0,990,06
АЛ307БМ0,990,06
АЛ307БМ0,990,06
АЛ307ГМ0,990,06
АЛ307ДМ0,990,06
АЛ307ЕМ0,990,06
АЛ310А0,01
АЛ336А1,230,06
АЛ336Б1,230,06
АЛ336В1,230,06
АЛ336Г1,230,06
АЛ336Д1,230,06
АЛ336Е1,230,06
АЛ336И1,230,06
АЛ336К1,230,06
АЛ360А0,020,08
АЛ360Б0,020,08
АЛС126А-51,33
АЛС311А15,373,91
АЛС313А-50,03
АЛС314А8,691,77
АЛС317А3,10,83
АЛС317Б3,10,83
АЛС317В3,240,83
АЛС317Г3,240,83
АЛС320А2,111,64
АЛС320Б2,351,64
АЛС320В2,351,64
АЛС321–113,3515,96
АЛС321А13,3515,96
АЛС321Б13,0515,96
АЛС321Б-113,0515,96
АЛС324А-113,4316,07
АЛС324Б-113,1216,11
АЛС324В-112,8524,48
АЛС331А8,87
АЛСЗЗЗА13,216,1
АЛСЗЗЗБ13,3416,1
АЛСЗЗЗВ13,216,1
АЛСЗЗЗГ13,3416,1
АЛС334А13,2315,98
АЛС334Б13,415,98
АЛС334В13,2315,98
АЛС334Г13,415,98
АЛС335А13,2315,98
АЛС335Б13,415,98
АЛС335В13,2315,98
АЛС335Г13,415,98
АЛС338А13,4516,03
АЛС338Б13,1516,03
АЛС338В12,8524,78
АЛС339А15,8812,35
АЛС340А-113,819,59
АЛС343А-50,25
АЛС347А42,5628,8
АЛС348А15,9712,35
АЛС355А-50,07
АЛС355Б-50,07
АЛС362А5,8114,4
АЛС362Б5,8114,4
АЛС362В5,8114,4
АЛС362Г5,8114,4
АЛС362Д,Е,Ж,И,К,Л5,7914,4
АЛС363А21,9622,28
АОД101А0,27
АОД101Б0,29
АОД101В0,27
АОД101Г0,27
АОД101Д0,27
АОД109А9,18
АОД109Б9,18
АОД109В9,18
АОД109Г9,18
АОД109Д9,18
АОД109Е9,18
АОД109Ж9,18
АОД109И9,18
АОД111А0,56
АОД120А0,61
АОД120Б0,61
АОД129А0,27
АОД130А0,27
АОД133А0,42
АОТ101АС2,03
АОТ101БС2,03
А0Т110А14,15
АОТ110Б14,15
АОТ110В14,15
АОТ110Г14,15
АОТ137А4,740,15
АОУ103А13,84
АОУ103Б13,84
АОУ103В13,84
АОУ115А0,53
АОУ115Б0,53
АОУ115В0,53
АП320А-21,90,62
АП320Б-21,90,62
АП331А-23,821,88
АП602А-216,1611,84
АП602Б-216,1611,84
АП602В-216,1611,84
АП602Г-211,84
АП602Д-211,84
ГА401А1,5915,78
ГА401Б1,5915,78
ГА401В1,5915,78
ГА402Г2,2113,59
ГА501Б1,913,59
ГА504А20,734,82
ГА504Б4,82
ГД402А0,11
ГД402Б0,11
ГД5070,09
ГД508А0,05
ГД508Б0,05
ГИ103А4,981,29
ГИ103Б4,981,29
ГИ103В4,981,29
ГИ103Г4,981,29
ГИ304А3,360,01
ГИ304Б3,360,01
ГИ305А3,360,01
ГИ305Б3,360,01
ГИ307А3,360,01
ГИ308А4,981,29
ГИ308Б4,981,29
ГИ308В4,981,29
ГИ308Г4,981,29
ГИ308Д4,981,29
ГИ308Е4,981,29
ГИ401А13,892,36
ГИ401Б13,892,36
ГИ404А4,981,29
ГИ404А4,981,29
ГИ404Б4,981,29
ГИ404Б4,981,29
ГИ404В4,981,29
ГИ404В4,981,29
ГС313В0,02
ГС329А1,17
ГС346В11,34
ГТ308А0,09
ГТ308Б0,09
ГТ308В0,09
ГТ310А0,04
ГТ310Б0,04
ГТ310В0,04
ГТ310Г0,04
ГТ310Д0,04
ГТ310Е0,04
ГТ311Е2,47
ГТ311Ж2,47
ГТ311И2,47
ГТ313А0,02
ГТ313Б0,02
ГТ320А0,09
ГТ320Б0,09
ГТ320В0,09
ГТ321Д0,26
ГТ329Б1,17
ГТ329В1,17
ГТ338В0,02
ГТ341А5,46
ГТ341Б5,46
ГТ341В5,46
ГТ346А11,34
ГТ346Б11,34
ГТ403А1
ГТ403Б1
ГТ403В1
ГТ403Г1
ГТ403Д1
ГТ403Е1
ГТ403Ж1
ГТ403И1
ГТ406А1
ГТ612А5,854,88
ГТ701А5,49
ГТ703А40,75
ГТ703Б40,75
ГТ703В40,75
ГТ703Г40,75
ГТ703Д40,75
ГТ705А40,75
ГТ705Б40,75
ГТ705В40,75
ГТ705Г40,75
ГТ705Д40,75
ГТ806А0,1290,05
ГТ806Б0,1290,05
ГТ806В0,1290,05
ГТ806Г0,1290,05
ГТ806Д0,1290,05
ГТ9050,250,08
ГТ906А0,079,1
ГТ906АМ0,073,26
ГТС609А29,58
ГТС609Б29,58
ГТС609В29,58
Д10049,432,82
Д1005А9,435,63
Д1005Б18,865,63
Д100618,865,63
Д100718,865,63
Д100818,8618,5
Д10091,3218,5
Д1009А1,3218,5
Д1011А1,32
Д104–1060,47
Д2141,51
Д214А1,51
Д214Б1,51
Д2151,51
Д215А1,51
Д215Б1,51
Д219–2200,47
Д2230,56
Д2261,11
Д226А1,11
Д226Е1,116,07
Д229А0,332,65
Д229Б0,332,65
Д2311,512,65
Д231А1,51
Д231Б1,51
Д2321,51
Д232А1,51
Д232Б1,51
Д2331,51
Д233Б1,51
Д234Б1,51
Д237А0,336,07
Д237Б1,116,07
Д237В0,334,18
Д237Е0,336,07
Д237Ж0,336,07
Д238А21,74
Д238Б21,74
Д238В21,74
Д238Г21,74
Д238Д21,74
Д238Е21,74
Д2421,51
Д242А1,51
Д242Б1,51
Д2431,51
Д243А1,51
Д243Б1,51
Д2451,51
Д245А1,51
Д245Б1,51
Д2461,51
Д246А1,51
Д246Б1,51
Д2471,51
Д247Б1,51
Д248Б1,51
ДЗА9,17
Д40120,734,68
Д402104,02
Д403Б9,050,08
Д403В9,050,08
Д404104,02
Д406А0,0216,92
Д406АП0,0216,94
Д406АПР0,0433,86
Д406АР0,0216,92
Д407105,47
Д409А0,0433,268,73
Д409АП0,0433,268,69
Д602А9,050,08
Д606104,02
Д60730,91
Д607А30,91
Д60830,91
Д608А30,91
Д6090,0216,92
Д814А0,68
Д814А10,05
Д814Б0,68
Д814Б10,05
Д814В0,68
Д814В10,05
Д814Г0,68
Д814Г10,05
Д814Д0,68
Д814Д10,05
Д815А0,39
Д815Б0,39
Д815В0,39
Д815Г0,39
Д815Д0,39
Д815Е0,39
Д815Ж0,39
Д816А0,39
Д816Б0,39
Д816В0,39
Д816Г0,39
Д816Д0,39
Д817А0,39
Д817Б0,39
Д817В0,39
Д817Г0,39
Д818А0,64
Д818АВКОР. КД-20,08
Д818Б0,64
Д818БВКОР. КД-20,08
Д818В0,64
Д818ВВКОР. КД-20,08
Д818Г0,64
Д818ГВКОР. КД-20,08

D 815 — Википеди

Наконечник Девлет йолу
Başlangıç ​​ Pınarbaşı
Битиш Караташ
Узунлук 289 км
Geçtiği Yerler Сарыз-Туфанбейи-Саймбейли-Феке-Козан-Имамоглу-АДАНА


, Türkiye’de bulunan bir devlet karayoludur.

Karayolu, Kayseri’nin Pınarbaşı ilçesinde devlet yolu kavşağından başlar, Adana’nın Karataş ilçesinde sona erer. Kayseri ve Adana illerinden geçen yolun toplam uzunluğu 289 km’dir.

Yolun, Pınarbaşı-Sarız arasında Dokuzdolambaç Ge çidi (1710 метров),

Туфанбейли-Саймбейли арасында Обрукбели G ечиди (1610 м.),

Feke-Kozan arasında Üskiyen Geçidi (920 метров) önemli karayolu geçitleridir. [1]

devlet yolu, Pınarbaşı ile Karataş arasında aşağıdaki şehirlerin güzergahından geçer ve önemli kavşaklar ile kavşaklardan ayrıldığı karayolları istikametleri asöşaıda güzergahından geçer ve önemli kavşaklar ile kavşaklardan ayrıldığı karayolları istikametleri asterasaıda güzergahından

D815 Девлет Йолу (Kısım başlangıcı, sonu, uzunluğu) Kısım Sonunda Ayrılan Yol
Йол Нет Kısım Başlangıcı Kısım Sonu км Numarası Ulaştıı Yer км
815-01 Pınarbaşı (D300-18) Сарыз К. 32 38-31 Сарыз 4
815-01 Сарыз К. Кайсери-Адана İl S. 29
815-02 Кайсери-Адана İl S. Туфанбейли К. 17 01-05 Туфанбейли 4
815-02 Туфанбейли К. Саймбейли 20
815-02 Саймбейли Феке 34
815-03 Феке Козан 51 D817-01 Кадирли 37
815-03 Козан Посткабасакал К. 5 01-02 Посткабасакал 16
815-04 Посткабасакал К. Имамоглу 19
815-04 Имамоглу Аладаг К. 2 01-20 Аладаг 57
815-04 Аладаг К. Джейхан К. 2 01-18 Джейхан 43
815-04 Джейхан К. АДАНА (Сарычам) 33 -E E90 Adana Dou K2 2
815-05 АДАНА (Юрегир) Джейхан К. 5 D400-19 Джейхан 56
815-06 Джейхан К. a b Karayolları Genel Müdürlüğü

Intel D815EEA2, D815EPEA2 Платы Intel для настольных ПК D815EEA2 и D815EPEA2 Технические характеристики

Информация для заказа — см. Веб-сайт Intel по адресу www.intel.com

Для получения самой последней информации о продуктах посетите веб-сайт Intel:

www.intel.com или программу .intel.com / ibp / products /boards /

Информация в этом документе предоставлена ​​в связи с продуктами Intel.Настоящий документ не предоставляет никаких лицензий, явных или подразумеваемых, путем эстоппеля или иным образом, на какие-либо права интеллектуальной собственности

. За исключением случаев, предусмотренных в Условиях продажи таких продуктов Intel, Intel не несет никакой ответственности

, и Intel отказывается от любых явных или подразумеваемых гарантий, касающихся продажи и / или использования продуктов Intel, включая ответственность или гарантии, связанные с пригодностью

для определенной цели, коммерческой выгоды или нарушения любых патентов, авторских прав или других прав интеллектуальной собственности.Продукты Intel не предназначены для использования в

медицинских, спасательных или жизнеобеспечивающих приложениях. Intel может вносить изменения в спецификации и описания продуктов в любое время без предварительного уведомления.

Системные платы Intel® D815EEA2 и D815EPEA2 для настольных ПК могут содержать конструктивные дефекты или ошибки, известные как исправления, которые могут привести к отклонению продукта

от опубликованных спецификаций. Текущие исправления доступны по запросу.

* Торговые марки и наименования третьих лиц являются собственностью их владельцев.

© 2001 Корпорация Intel. Все права защищены.

0201 / TB / RN

Процессор

Процессоры Intel®Pentium®III с частотой 133/100 МГц

Поддерживаемая системная шина в пакете FC-PGA

Процессоры Intel®Celeron ™ с частотой 100/66 МГц

Системная шина

в пакете FC-PGA

Варианты набора микросхем

Набор микросхем Intel®815E Графика и память Intel®82815

(D815EEA2) Контроллер-концентратор (GMCH) с шиной AHA

(архитектура ускоренного концентратора)

ввода-вывода Контроллер-концентратор (ICh3) с шиной AHA

Концентратор микропрограмм (FWH)

Набор микросхем Intel®815EP Контроллер-концентратор памяти Intel®8215EP (MCH)

(D815EPEA2) с шиной AHA (Accelerated Hub Architecture)

Контроллер-концентратор ввода-вывода (ICh3) с шиной AHA

Концентратор микропрограмм (FWH)

Концентратор контроллера графики / памяти (GMCH)

Ускоренная графика Встроенная графика Intel®3D с поддержкой

(D815EEA2) дополнительных 4 МБ кэш-памяти цифрового дисплея 9 0054

с GPA

Включает заголовок цифрового видеовыхода (DVO)

• Поддержка цифрового визуального интерфейса

(DVI) и ТВ-выхода

Поддерживает 1x, 2x и 4x AGP 2.0

видеокарты

Контроллер-концентратор ввода-вывода (ICh3)

ICh3 I / O Ultra DMA / 33

Контроллер-концентратор Ultra ATA / 100/66

Шесть пар запросов-грантов PCI для поддержки

шести Мастера шины PCI

Функции ввода-вывода Встроенный контроллер шины Super I / O LPC

Пять слотов локальной шины PCI

Поддержка управления питанием для ACPI

1.0 и APM 1.2

Соответствие PC 99 и PC 99A

USB-порт Контроллеры USB с четырьмя портами USB

(два сдвоенных разъема USB на задней панели)

Концентратор микропрограмм

Системная BIOS 4-мегабайтная флэш-память EEPROM с Intel / AMI * BIOS

с функцией Plug and Play, автонастройка диска IDE,

Расширенное управление питанием (APM) 1.2,

ACPI 1.0, DMI 2.0, многоязычная поддержка

Оптимизированная инициализация системы Intel®Rapid, обеспечивающая

BIOS, более быстрый доступ к ПК при загрузке при включении питания

Системная память

Объем памяти Три 168-контактных небуферизованных разъема DIMM

от 32 МБ (мин.) до 512 МБ (макс.) SDRAM

Тип памяти PC100, 100 МГц с ECC и без ECC

(все скорости системной шины) PC133, 133 МГц

принимает как ECC, так и без ECC

(только системная шина 133 МГц)

Напряжение памяти 3.3V

Аудио

Встроенный звук AC’97 с использованием кодека AD1885

LAN

Сетевое соединение Intel®PRO / 100 (интегрированное

LAN; дополнительно) Разъем RJ-45 со связью и

индикаторы скорости

Авто согласование 10 BaseT и 100 BaseTX

Функции управления оборудованием

Датчик напряжения для обнаружения значений вне диапазона

Два датчика вентилятора, используемые для контроля температуры

и активности вентилятора

Wake on LAN * (WOL)

Проводное подключение для управления (WfM) 2.0

Поддержка пробуждения системы с помощью надстройки

сетевая карта с возможностью удаленного пробуждения

, встроенный сетевой адаптер 82562ET,

или слот PCI 2

Возможности расширения

Надстройка с пятью шинами PCI разъемы для карт (PCI)

Спецификация локальной шины Версия 2.2

Один соединитель для связи и сети (CNR)

разъем, общий с разъемом PCI 5 (дополнительно)

Один универсальный разъем порта AGP

Перемычки и разъемы передней панели

Перемычки Блок трехконтактных перемычек для установки конфигурации

режим для программы настройки BIOS

Сброс передней панели, светодиод HD, светодиоды питания, включение / выключение питания,

Разъем ожидания разъема, ИК-порт, вспомогательный светодиод

Механический

Плата Монтажные отверстия ATX и внешний разъем

размещение

Размер платы 11.5 дюймов x 8,2 дюйма

Окружающая среда

Рабочая температура. От 0 ° C до + 55 ° C

Температура хранения. От -40 ° C до + 70 ° C

Нормы

Корейский знак MIC и номер сертификата

Правила безопасности

США и Канада UL 1950 — CSA 950-95,

Признание в США и Канаде

маркировка компонентов

Европа Классифицировано в соответствии с IEC 950

Правилами EMI / RFI Предназначено для использования в системах, отвечающих требованиям

следующих норм EMI / RFI:

U.S. FCC, класс B (DofC — тестирование крышки)

Канада IC, класс B

Европа, ЕС, класс B (Res, Com, легкая промышленность)

Япония VCCI, класс B (ITE)

EEA (Европейская экономическая зона)

EN55022: 1998, использует CISPR 22, 3-е издание

Требования к питанию зависят от конфигурации и использования системы

. Соответствует US CRF

через EN55022 + 6 дБ в открытом шасси и

Директиве ЕС 89/336 / EEC через EN55022 и

EN50082-1 ​​в типичном шасси.

Технические характеристики системных плат Intel® D815EEA2 и D815EPEA2

D815-D815V2

Меню Переключить навигацию

Меню

1-201-64-ХОББИ

1-201-644-6229

Меню

Меню

Просмотр корзины Просмотр корзины

0 товар (ов)

Мой счет Мой счет

Поиск Искать Ico

Привет, Гость! Авторизоваться Поиск

Искать

  • Дом
  • Бренды
  • Купоны на месяц
  • Моя учетная запись
  • Сделать предложения
  • О нас
  • Свяжитесь с нами
Сортировать по категориям
  • Оформление
  • Царапины и вмятины
  • Аксессуары
    • Антенные трубки
    • Зажимы для тела
    • Контейнеры
    • Лифты топливного бака
    • Очки и аксессуары
    • Таймер круга
    • Комплект осветительных приборов
    • Автомобильная мини-камера
    • Защитные крышки
    • Аксессуары для гусениц
    • липучка
  • Самолеты — Мультиротор
    • Принадлежности
    • Самолеты
    • Бесщеточные двигатели
    • Вертолетные двигатели
    • Трубы для вертолетов
    • Вертолеты
    • Мультикоптер
    • Запчасти — двигатели
    • Запчасти — Heli
    • Стойка
  • Одежда — Новинка
    • Одежда
    • Баннеры
    • Новинки
  • Тела — Крылья
    • 1:10 Кузов багги
    • 1:10 Кузов гусеницы
    • 1:10 Short Course Body
    • 1:10 Кузов грузовика
    • 1:12 На дороге
    • 1: 8 Тело багги
    • 1: 8 Дорожный кузов
    • Кузов грузовика 1: 8
    • 1: 9 на дороге Седан
    • Принадлежности
    • Шайбы кузова
    • Веселая машинка
    • Седан Кузов
    • Крылья
  • Камера и аксессуары
  • Автомобили — Грузовики — Грузовики
    • Агама
    • Arrma
    • Ассоциированные
    • Осевой
    • Carisma
    • Cen
    • Хобао
    • HB Racing
    • HPI
    • Kyosho
    • Losi
    • Mugen
    • Панда
    • RC4WD
    • Красный кот
    • Змей
    • Тамия
    • Команда Losi Racing
    • Tekno
    • Traxxas
    • Ватерра
    • Рентген
    • Йокомо
    • RC Monster Trucks
  • Электрические аксессуары
    • Адаптер
    • Балансир
    • Аккумуляторы — зарядные устройства
    • Проверка аккумулятора
    • Матовый двигатель — Esc
    • Бесщеточный двигатель — Esc
    • Бесщеточные двигатели
    • Липо сумки
    • Шестерни
    • Источники питания
    • Регуляторы
    • Термоусадочная трубка
    • Паяльники
    • Регуляторы скорости
    • Галстуки
    • Провод
  • Принадлежности для двигателей
    • Воздушные фильтры
    • Съемник подшипников
.

Похожие записи

21.11.2024 0

Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

19.11.2024 0

Новорожденный какает слизью: причины появления слизи в кале грудничка

19.11.2024 0

Гемангиома у новорожденных: причины, виды, лечение и профилактика

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
