Что такое антенна ДМВ диапазона для приема цифрового ТВ. Какие бывают виды дециметровых антенн. Как правильно выбрать антенну для DVB-T2. Можно ли сделать антенну своими руками. Какие материалы потребуются для самостоятельного изготовления антенны.
Что такое антенна ДМВ диапазона и почему она используется для цифрового ТВ
Антенна ДМВ диапазона (дециметровых волн) — это устройство для приема телевизионного сигнала в диапазоне частот от 300 МГц до 3 ГГц. Этот диапазон используется для трансляции цифрового эфирного телевидения стандарта DVB-T2.
Основные преимущества ДМВ диапазона для цифрового ТВ:
- Высокая помехозащищенность сигнала
- Возможность передачи большего объема данных
- Меньшие размеры антенн по сравнению с МВ диапазоном
- Лучшее качество изображения и звука
Поэтому для приема цифрового эфирного телевидения DVB-T2 используются именно антенны ДМВ диапазона. Они позволяют принимать качественный сигнал на расстоянии до 30-50 км от телевышки.
Виды дециметровых антенн для приема цифрового ТВ
Существует несколько основных типов дециметровых антенн для приема DVB-T2:
1. Логопериодические антенны
Это наиболее распространенный тип внешних антенн. Имеют характерную форму «елочки» с множеством поперечных элементов разной длины. Обеспечивают хороший прием на большом расстоянии от телевышки.
2. Панельные антенны
Компактные антенны в виде плоской панели. Подходят для установки на балконах и в квартирах. Имеют среднюю дальность приема.
3. Комнатные антенны
Небольшие антенны для установки внутри помещений. Могут быть активными (с усилителем) или пассивными. Подходят для приема вблизи от телевышки.
4. Всеволновые антенны
Комбинированные антенны для приема как аналогового, так и цифрового ТВ в разных диапазонах. Универсальное решение, но уступают специализированным ДМВ антеннам.
Как выбрать антенну для приема цифрового ТВ DVB-T2
При выборе дециметровой антенны для DVB-T2 следует учитывать несколько важных факторов:
- Расстояние до ближайшего телецентра
- Наличие препятствий для прохождения сигнала
- Тип помещения для установки антенны
- Необходимость усиления сигнала
- Диапазон принимаемых частот
Для уверенного приема на расстоянии более 30-40 км рекомендуется использовать внешнюю логопериодическую антенну с усилителем. В городских условиях на небольшом удалении от телевышки можно обойтись комнатной или компактной панельной антенной.
Самодельные антенны ДМВ диапазона: варианты конструкций
При желании антенну для приема цифрового ТВ можно изготовить самостоятельно. Существует несколько простых конструкций, не требующих специальных навыков:
1. Антенна «Восьмерка»
Простейшая конструкция из медного провода, согнутого в форме цифры 8. Обеспечивает неплохой прием на небольшом расстоянии от телевышки.
2. Антенна «Волновой канал»
Антенна из нескольких параллельных проводников разной длины. Имеет хорошую направленность и усиление сигнала.
3. Антенна «Двойной квадрат»
Конструкция из двух квадратных рамок из медного провода. Компактная и эффективная антенна для комнатного размещения.
4. Антенна из пивных банок
Оригинальная конструкция из нескольких металлических банок, расположенных определенным образом. Работает по принципу директорной антенны.
Материалы и инструменты для изготовления антенны своими руками
Для самостоятельного изготовления простой ДМВ антенны потребуются следующие материалы и инструменты:
- Медный провод сечением 1-2 мм
- Коаксиальный телевизионный кабель
- Разъем для подключения к телевизору
- Изоляционная лента
- Плоскогубцы и кусачки
- Паяльник и припой (опционально)
Точный набор материалов зависит от выбранной конструкции антенны. В некоторых случаях могут потребоваться дополнительные элементы, например, деревянная рейка для крепления проводников.
Пошаговая инструкция по изготовлению простой ДМВ антенны
Рассмотрим процесс изготовления простой антенны типа «Восьмерка»:
- Отрежьте кусок медного провода длиной около 80 см.
- Согните провод посередине, образовав петлю диаметром 5-6 см.
- Разведите концы провода в стороны и согните их, сформировав вторую петлю такого же размера.
- В результате должна получиться фигура, напоминающая цифру 8.
- Припаяйте или прикрутите к концам провода коаксиальный кабель.
- Закрепите конструкцию на подставке из диэлектрического материала.
- Подключите кабель к телевизору через соответствующий разъем.
Такая простая антенна позволит принимать цифровой сигнал DVB-T2 на небольшом расстоянии от телевышки. Для увеличения дальности приема можно изготовить более сложную конструкцию с несколькими элементами.
Настройка и оптимизация работы самодельной антенны
После изготовления антенны необходимо правильно ее настроить для получения максимального качества приема:
- Сориентируйте антенну в этом направлении
- Подключите антенну к телевизору и запустите автопоиск каналов
- Проверьте уровень и качество сигнала в настройках телевизора
- При необходимости скорректируйте положение антенны для улучшения приема
- Зафиксируйте антенну в оптимальном положении
Для повышения эффективности самодельной антенны можно дополнительно использовать антенный усилитель. Это позволит увеличить дальность и качество приема цифрового сигнала.
Дециметровая антенна для цифрового телевидения
Благодаря телевидению рядовым пользователям до сих пор известны понятия метровых и дециметровых волн. Последние работают в диапазоне частот от 300 МГц до 3 ГГц. Радиоволны используют для аналогового и цифрового вещания теле/радиостанций.
- Преимущества диапазона ДМВ
- Особенности дециметровых антенн
- Виды дециметровых антенн
- Самодельные антенны дециметрового диапазона
- Делаем антенну своими руками
Преимущества диапазона ДМВ
Длина дециметровых волн – 10 см – 1 м в зависимости от выбранной частоты.
В отличие от метровых волн дециметровые имеют меньшую площадь распространения – в пределах видимости. Более короткие волны лучше отражаются от препятствий на пути. Поэтому их рациональнее использовать среди многоэтажных домов или промышленных построек – отражаясь от их поверхностей, они будут охватывать больше приемников.
Несмотря на то, что ДМВ уступают МВ в дальности распространения волн, они опережают другие популярные диапазоны частот, такие как 2G/GSM, 3G/UTMS и 4G/LTE. Одного телевизионного передатчика в диапазоне 300-900 МГц хватает, чтобы покрывать крупные города и окружающие их мелкие населенные пункты.
Ещё одно преимущество ДМВ – помехозащищенность. При этом чем уже диапазон рабочих частот, тем меньше вероятность заглушить сигнал или перегрузить приемную антенну. Совместно с цифровой технологией DVB-T2, дециметровые волны доносят до пользователей только хорошую картинку со звуком.
По аналоговому ТВ мы привыкли к помехам на экране телевизоров при плохом сигнале.
В связи с особенностями технологии DVB-T2 – при приеме цифрового сигнала, качество либо отличное, либо приема нет вообще.
Особенности дециметровых антенн
Дециметровые антенны бывают разных видов и форм. Чтобы получить повышенную чувствительность антенной решетки, обратите внимание на несколько показателей:
- Коэффициент стоячей волны (КСВ). Чтобы прием был наилучшим, рамзер резонаторов антенны должен быть кратен длине волны (λ), при этом КСВ будет стремиться к 1. Чем ближе к этой цифре, тем прием лучше. КСВ – относительная величина и единицы измерения не имеет.
- Коэффициент усиления (КУ). Его измеряют в децибелах. Цифра показывает во сколько раз приемное устройство усиливает полученный сигнал. Для расчета кратности используют специальную таблицу. КУ в 7 децибел говорит об увеличении мощности в 5 раза, 10 дБ – в 10 раз, 20 дБ – в 100 раз.
- Коэффициент шума (КШ). Также измеряют в децибелах, но применяют в отношении шумов, окружающих полезный сигнал.
- Амплитудно-частотная характеристика (АЧХ) – показывает соотношение амплитуды входного и выходного сигналов во всем диапазоне рабочих частот.
Важно, чтобы она была равномерна на дециметровых радиочастотах.
Важно, чтобы она была равномерна на дециметровых радиочастотах.Принцип работы
Чтобы подобрать КСВ под разные частоты нужного диапазона, производители снабжают решетки множеством штырей-резонаторов, каждый из которых имеет индивидуальные размеры и приспособлен под определенную длину волны. Расстояние между резонаторами и рефлектором делают также кратным длине принимаемых радиоволн, например, 0,25λ.
Для увеличения вероятности приема пикового сигнала радиоволны, резонаторы устанавливают в два ряда. Нижний смещают относительно верхнего так, чтобы закрывать собой зазоры между штырями верхнего ряда.
На некоторые модели антенн за резонаторами устанавливают рефлектор – сетчатую или цельную металлическую пластину. Её цель отразить поступающие на неё волны в одну точку для усиления характеристик приема.
Виды дециметровых антенн
Дециметровый диапазон может быть единственным рекомендуемым или одним из возможных для антенной решетки.
Дециметровые приемные антенны классифицируют по наличию усилителя:
- Активные – решетки со встроенным усиливающим устройством. Они подходят для приема на расстоянии свыше 30 км. Активным моделям нужно электропитание, его реализуют от электросети или по телевизионному кабелю.
- Пассивные – обычные решетки с набором вибраторов. Например, ЛПА без усилителя принимает радиоволны на расстоянии 30 км. Подключите дополнительный усилитель к пассивной приемной решетке, если мощности радиопередатчика не хватает.
Дециметровые антенны подразделяют на комнатные и внешние. Последние отличаются большими размерами и неэстетичным внешним видом, они крепятся к стенам или мачтам.

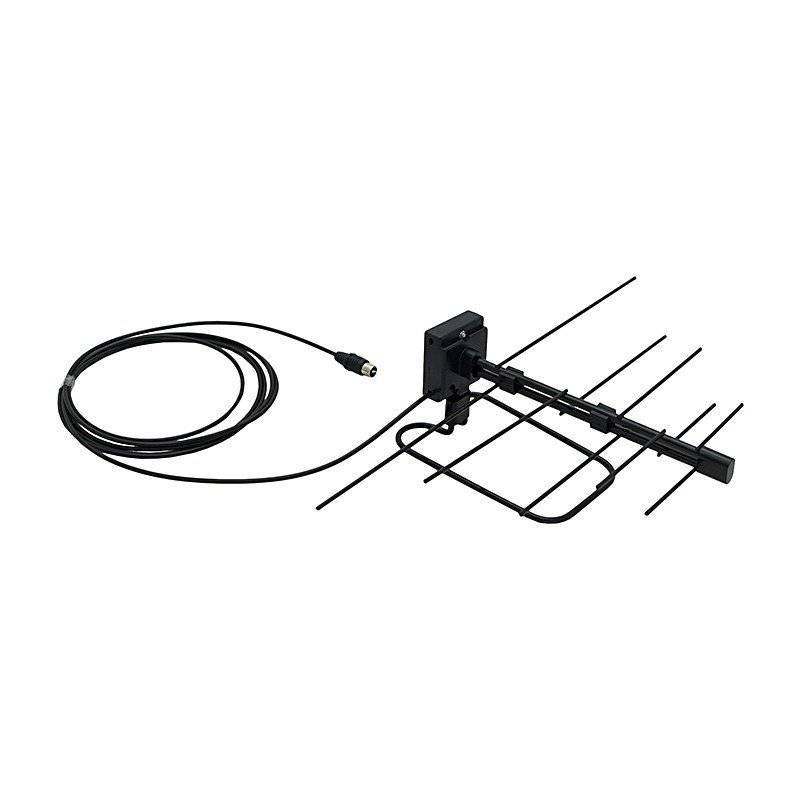

Комнатные ДМВ антенны крепят на стены или ставят на горизонтальные плоскости. Рекомендуем ставить их в городских условиях или в селах, если вышка ФГУП «РТРС» находится в прямой видимости от места приема.
Всеволновая комнатная антенна МВ-ДМВ
Телевизионная приемная антенна МВ-ДМВ работает в диапазоне радиочастот от 30 МГц до 3 ГГц, что соответствует длине волны от 10 см до 10 м.
На этих радиочастотах вещают:
- Аналоговые радиостанции;
- Аналоговые телеканалы;
- Цифровые телеканалы.
Все показатели для таких антенн те же, но есть несколько индивидуальных недостатков:
- Чем шире общий диапазон антенны, тем хуже показатели приема для конкретной частоты.
- Широкодиапазонную антенну легче перегрузить, потому что она может ловить больше «радиомусора». При перегрузке приемник будет временно неработоспособен.
Дециметровая комнатная антенна ДМВ
Подходит для приема аналоговых или цифровых телеканалов в своем диапазоне частот. Аналоговый сигнал постепенно исчезает из России в связи с государственной программой по цифровизации. Разрешения для нецифровых телеканалов не выдают, а старые перестают работать раньше срока. Поэтому универсальные антенные решетки постепенно теряют актуальность, остаются только дециметровые.
В аналоге продолжают передавать современные российские радиостанции, но они не работают на частотах приема ДМВ-антенн.
С дециметровой решеткой вы получите качество приема и защищенность от перегрузки выше, чем для универсальных предложений.
Самодельные антенны дециметрового диапазона
В девяностые годы прошлого столетия люди мастерили приемные ТВ-антенны сами. Несмотря на то, что необходимость в этом исчезла, соорудить собственную приемную решетку также просто.
Параметры самодельной антенны
Чтобы собственная сборка не разочаровала, нужно сделать устройство, удовлетворяющее базовым параметрам:
- диапазон рабочих радиочастот 450-850 МГц;
- коэффициент усиления 10-30 дБ;
- коэффициент шума до 3 дБ;
- поляризация должна соответствовать у приемника и передатчика – бывают горизонтальная, вертикальная, круговая…
- входное и выходное сопротивление – 75 Ом;
- питание отсутствует или работает от обычного телевизионного кабеля, 12-14 мА*ч.
Антенну можно сделать из разных материалов – кабеля, пивных банок или металлического листа.
Получатся решетки различных форм – ромб, квадрат, вытянутая дельта, петля…
Делаем антенну своими руками
Расскажем, как сделать 5 антенны, принимающие аналоговый и цифровой сигнал DVB-T2. Среди рассмотренных вариантов, присутствуют такие:
- Z-типа;
- Логопериодическая;
- Всеволновая;
- Волновой канал;
- Петля.
Телевизионный кабель с сопротивлением 75 Ом промаркирован надписью «РК-75».
Антенна Z-типа
Решетка выглядит как 2 ромба закрепленные друг к другу так, что образуют восьмерку. Кабель подключается в место соединения 2 ромбовидных металлических рамок.
В упрощенной реализации Z-тип (биквадрат) может состоять только из одного металлического ромба. Для усиленного прием он будет включать емкостные вставки в виде горизонтальной восьмерки. В этом случае подключайте кабель в зазоре между вставками.
Оптимальный размер стороны ромба – 34 см, а вставки – 17 см. Для сборки используйте трубки из алюминия, меди или латуни.
Телевизионный кабель прокладывайте вдоль сторон антенной решетки.
Достоинства:
- легко изготовить из небольшого набора материалов;
- надёжность.
Недостатки:
- решетка чувствительна к поляризации;
- понадобится зеркало-рефлектор для отражения волн на приемные резонаторы.
Антенну «восьмерку» используют дальнобойщики для приема амплитудно или частотно-модулируемого сигнала. С помощью неё они общаются с коллегами на трассе и слушают FM-радиостанции.
Петля
Для такого приемного устройства понадобится только телевизионный кабель. Его сердцевина металлическая и может получать сигнал в любом диапазоне радиочастот. Чтобы сделать антенну:
- Купите ТВ-кабель с медной сердцевиной;
- Обнажите до центральной жилы один конец телевизионного провода.
- Снимите внешнюю изоляцию на расстоянии 220 мм от обнаженного конца провода. Экранирующий слой должен остаться.
- Отступите ещё 220 мм и снимите изоляцию с экранирующим слоем до центральной жилы.
- Соедините центральные жилы на конце провода и на расстоянии 440 мм от него так, чтобы получилось кольцо.
- Обнажите противоположный край провода и установите на него разъем для подключения к телевизору.
На изготовление антенны хватит 5-10 минут, но она не будет принимать сигнал в сложных условиях эксплуатации. Если идея понравилась, но передатчик находится далеко, попробуйте сделать несколько петель. Расположите их на расстоянии 10-15 см друг от друга.

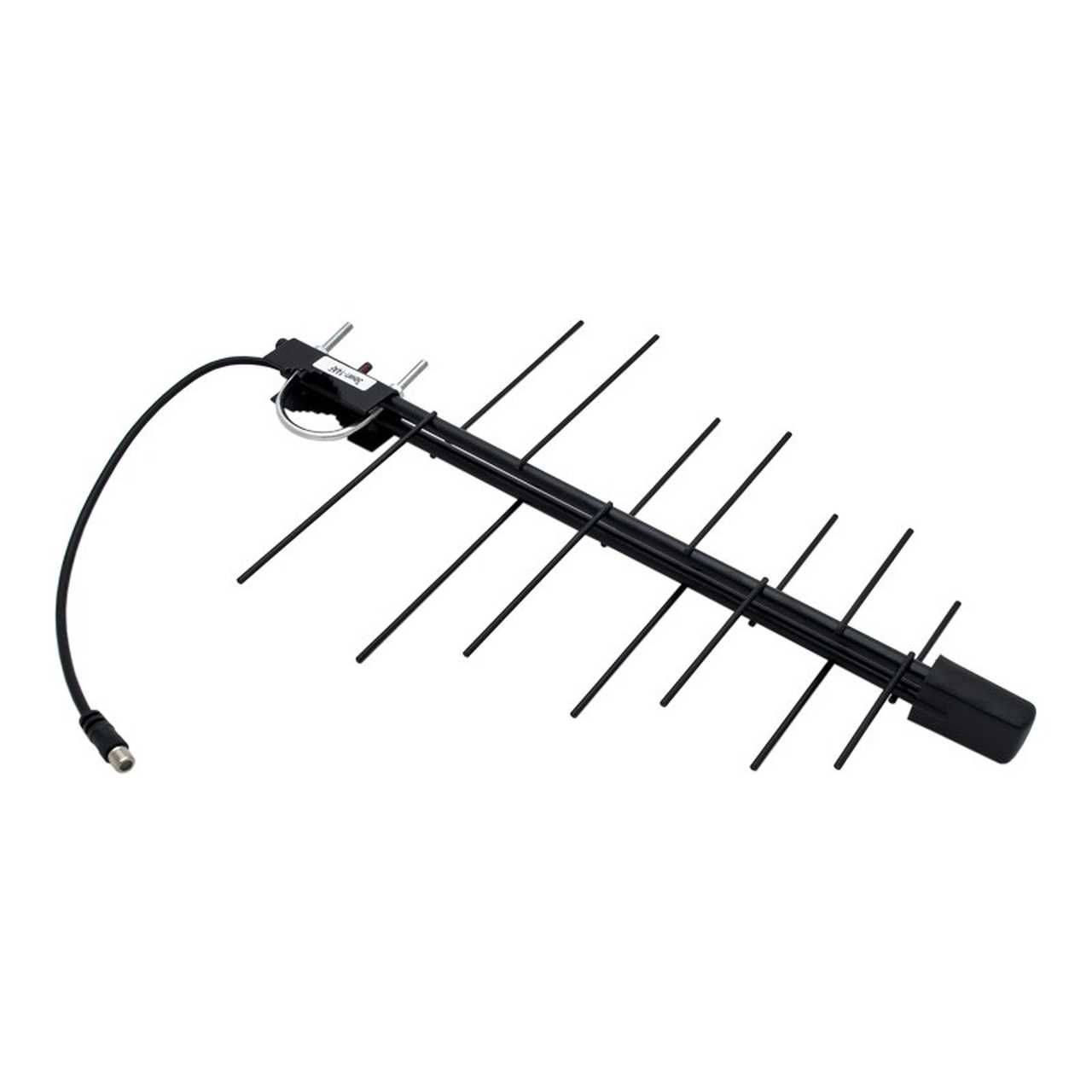

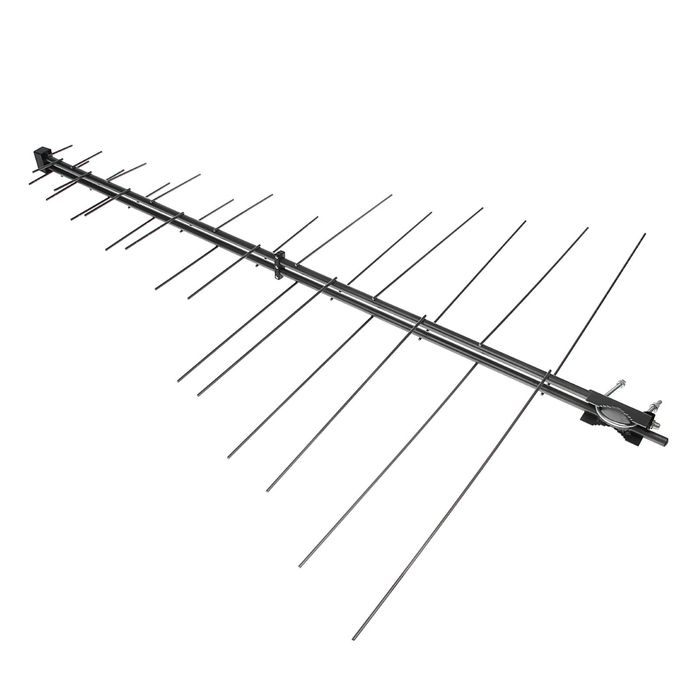

Логопериодическая антенна (ЛПА)
Одной из самых эффективных антенных конструкций является логопериодическая. Они лишена недостатков ряда конфигураций, предлагает равномерную амплитудно-частотную характеристику и высокий КУ без использования усиливающих устройств.
ЛПА работает в широком диапазоне радиочастот, но это незначительно ослабляет приемные качества антенны. Потери при передаче сигнала от решетки на кабель минимальны.
При конструировании антенны учитывайте, что:
- длины резонаторов зависят друг от друга логарифмически;
- расстояние между резонаторами зависит от рабочих частот;
- размерность и удаленность вибраторов меняется не линейно, а в геометрической прогрессии.
Для крепления резонаторов используют 2 основных центральных стержня собирающей линии. Они идут параллельно один над другим с небольшим зазором.
Логопериодические антенны бывают 3 видов:
- Дельта, в ней вибраторы составляют единую цепь. Они расположены зигзагообразно вдоль центральной линии из одного куска проволоки.
- Волновой канал – вдоль центральных стерней на разном расстоянии расположены резонаторы одинаковой длины.
- Симметричная. Исполняют в виде одинарной и сдвоенной конструкции с симметричным расположением вибраторов.
Чтобы соорудить ЛПА самостоятельно для дециметровых радиоволн, воспользуйтесь следующими характеристиками:
- КУ – 8 дБ;
- количество вибраторов – 11;
- размер резонаторов и зазор между ними должен соответствовать таблице ниже.
Характеристики резонаторов для ЛПА
| Характеристика | Параметр |
| Длина резонаторов, см | 15,95; 14,35; 12,92; 11,62; 10,46; 9,42; 8,47; 7,63; 6,86; 6,18; 5,56 |
| Расстояние между резонаторами, см | 10,84; 9,76; 8,78; 7,9; 7,11; 6,4; 5,76; 5,19; 4,67; 4,2 |
| Размер перемычки до последнего элемента, см | 76,8 |
| Расстояние от первого резонатора до перемычки, см | 8 |
| Входное сопротивления, Ом | 75 |
| Преимущества | Недостатки |
| Широкий диапазон приема | Сложность сборки |
| Повышенный коэффициент усилен | Затруднительно рассчитать размеры резонаторов и рефлекторов антенны самостоятельно |
| Принимает Wi-Fi, Bluetooth и сотовый сигнал |
Как сделать ЛПА своими руками подробнее смотрите в видеоролике.

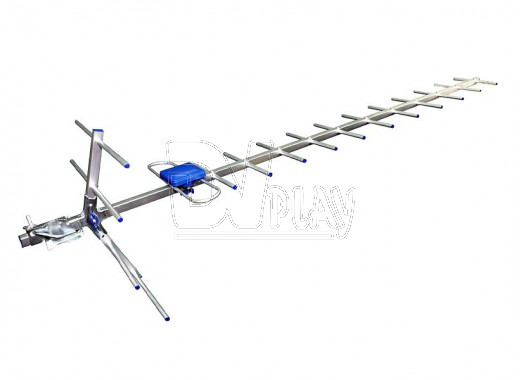

Антенна типа «волновой канал»
Волновой канал отличается одинаковым размером вибраторов. Прием сигнала на разных частотах возможен благодаря изменению расстояний между резонаторами.
Волновой канал (ВК) – разновидность антенны, используемой для дальнего приема. Под понятие ВК подходят сразу несколько разновидностей антенных решеток.
Чем больше вибраторов на корпусе ВК, тем больше КУ. Для работы с DVB-T2 подойдет вариант сопротивлением около 300 Ом. Рекомендуем использовать ВК совместно с усиливающими устройствами или симметризаторами.
Если решили собрать волновой канал, не используйте старые советские конструкции. Они непригодны для работы с современными мультиплексами.
Самый простой в сборке вариант состоит из десятка оцинкованных стержней, каждый из которых имеет ширину 1,5 см и до 0,1 см толщиной.
Характеристики для волнового канала
| Характеристика | Параметр |
| Размер задней планки, см | 34,94 |
| Размер второй планки, см | 27 |
| Длина 1 резонатора, см | 19,71 |
| Длина 2 резонатора, см | 18,46 |
| Длина 3-10 резонаторов, см | 16,74 |
| Расстояние между резонаторами, см | 2,78; 9,14; 18,03; 26,93; 40,89; 53; 61,93; 74,8; 92,42; 10,518 |
| Входное сопротивления, Ом | 300 |
КУ для антенны растет от 8 дБ до 15 дБ с увеличением частоты приема сигнала.
Ещё один пример самодельного ВК с приемом на расстоянии до 30 км смотрите на видео.
Всеволновая антенна
Отличается от обычной антенны тем, что принимает метровые и дециметровые волны. Проще всего сделать её из двух разнодиапазонных подсистем.
В домашних условиях проще всего сделать всеволновую антенну (ВА):
- из пивных банок;
- в виде двух лепестков;
- бабочкой.
Лепестковая антенна
В лепестковой конфигурации, медная проволока натягивается от центра к двум перекладинам. В результате получается 2 треугольных приемных лепестка.
Расстояние между кусками проволоки – до 2-3 см на концах и до 1 см в основании антенны.
Бабочка
Приемную антенну можно выполнить бабочкой. Для этого расположите резонаторы, как на фотографии ниже. Достаточно куска фанеры 55,8 на 6,3 см.
Расположите отверстия для монтажа вибраторов на расстояниях, указанных на рисунке ниже.
Вибраторами выступит медная проволока:
- Отрежьте 8 кусков по 375 мм каждый. Зачистите по 2 см кабеля в центре каждого куска. Изогните изделия по центру зачищенных участков.
- Отрежьте 2 куска по 220 мм. Разметьте каждую треть проволоки. Очистите изоляции в отмеченных местах и изогните каждую зачищенную зону поцентру.
В результате плечо каждого резонатора будет 18 см длиной. Расстояние между плечами – 75 мм.
Пивные банки
Одно из самых колоритных решений 90-х годов прошлого века.
Достаточно двух банок объемнее полулитра. Для качественного приема покупайте кабель с сопротивлением не менее 75 Ом.
Для крепежа понадобятся саморезы, изолента и паяльник с припоем. Следуйте инструкции:
- Зачистите изоляцию на конце провода.
- Зачастите внешнюю изоляцию и скрутите экранирующий материал на расстоянии 10 см от конца провода.
- Прикрепите экранирующую скрутку и конец провода к верхним частям двух банок.
- Закрепите банки в одну линию на твердом каркасе – подойдет прут или обыкновенная вешалка. Расстояние между банками – не менее 7,5 см.
При необходимости меняйте расстояние между банками и мониторьте уровень поступающего сигнала через подключенный телевизор.
Чтобы усилить мощность такой антенны, увеличивайте количество банок. Крепите их в несколько уровней на жестком каркасе. Кабель продевайте через банки, отверстия в днищах просверлите заранее. Такое приемное устройство принимает сигнал на расстоянии до 50 км при правильной сборке.
Тройной квадрат Сотникова
Антенная решетка состоит из трех квадратных медных рамок. Их размеры уменьшаются по удалению от внешней. Квадраты соединены единой центральной жилой сверху.
Вся конструкция выгибается из медной проволоки в единое изделие. В конце спаяйте стыки между собой.
| Преимущества | Недостатки |
| Минимум пайки | Чувствительность к малейшим изменениям конструкции |
| Хорошая чувствительность | Узкая диаграмма направленности |
| Небольшой рабочий диапазон частот |
Хорошая антенна принимает сигнал за десятки километров от источника даже без встроенного усилителя. Чтобы её сделать пользуйтесь нашими рекомендациями.
как сделать своими руками зигзаг или восьмерку
Современное развитие телевизионной технологии шагнуло далеко за пределы Земли.
Мы получаем видеосигнал со спутников, ловим и усиливаем прием ресивером и выводим на экран красивую картинку в высоком качестве. Наш обзор телепередач обеспечен сигналом, приходящем по проводу внутри оператора кабельного телевидения. Однако есть и запасной план, как никогда не остаться без телевизора – антенна ДМВ диапазона для приема цифрового телевидения Т2. Данный вид приема сигнала вполне возможен для установки не только дома, но и на загородном участке или в местах сезонного проживания.
Более подробно о дециметровой антенне
Эфирная ДМВ антенна может быть приобретена в магазине радиоэлектроники либо же собрана своими руками. Довольно простое и не затратное дело. Перед началом сборки необходимо правильно понимать принцип работы данной антенны, а также причины, по которым данный диапазон используется в телевидении.
Все телевещание полностью перешло на дециметровый диапазон, потому как на волны не влияют природные явления или помехи из окружающей среды, а низкая стоимость оборудования располагает к себе любого покупателя.
Цифровое телевидение Т2 является доступной и прогрессивной технологией современности.
Длина волны дециметровых волн колеблется от 10 см до 1 м, а частота – от 300 МГц до 3 ГГц. Прием осуществляется широкополосной антенной с направленным действием и возможен на расстоянии около 65 км от источника. Технические характеристики одинаковы как для профессиональных, так и домашних дециметровых антенн.
Отличие может заключаться лишь в более узкой диаграмме направленности у профессионального оборудования, а отсюда и более высокий показатель усиления сигнала.
Для максимально качественного приема сигнала необходимо оценивать рельеф местности и наличие различного рода барьеров на пути следования сигнала. Деревья или бетонные конструкции затрудняют передачу. Также распространенной неполадкой может выступать отраженный сигнал. Данную проблему решают усилители. Если источник сигнала находится недалеко от приемника – антенну можно установить и в интерьере, не прибегая к внешнему монтажу.
При значительном удалении от передатчика – антенну стоит поднять на уровень в 8-12 метров.
Как сделать антенну ДМВ?
Существуют различные вариации монтажа дециметровой антенны, но в домашних условиях можно сделать следующие виды:
- ромб-антенна с рефлектором или без;
- комнатная антенна из железных бытовых банок;
- классическая «Восьмерка» или «Зигзаг».
При создании антенны типа «Ромб» можно использовать медные, латунные или алюминиевые трубки либо вырезанные полоски из тех же металлов с шириной в 15 мм. При инсталляции вне дома алюминий использовать не рекомендуется. При подключении и укладке кабеля необходимо избегать острых углов и изгибов.
Вторсырье в виде жестяных банок из-под газировок может еще вполне послужить хорошему делу. Собирается классическая диполь антенна. Банки закрепляются на вешалке или другим способом последовательно и через их центр протягивается кабель. Классическая «Восьмерка» собирается все так же просто из вышеуказанных металлов путем сгибания в форму восьмерки или как ее еще принято называть – «зигзагом».
Какую бы антенну не пришлось выбирать для самостоятельной сборки или покупки в магазине, главной целью является качественная картинка и наслаждение от просмотра, поэтому стоит также подумать о хорошем приемнике и самом телевизоре.
dm%20c50-17%20vhf%20Технический паспорт антенны и примечания по применению
| Каталог Технический паспорт | MFG и тип | ПДФ | Теги документов |
|---|---|---|---|
2001 — 6703-2 Реферат: ddh 303 л 37606 MF133 | Оригинал | МФ1335-04 S1D17512 7700А СЭД159А 6703-2 ддх 303 л 37606 МФ133 | |
RR1220PD-КОМПЛЕКТ Резюме: RR1220P RR1220P-1271-D-M 54kd RR1220P-5230-D RR1220P-2800-D-M RR1220P-5762-D-M 3742DM 60R4 RR1220P3013DM | Оригинал | РР1220ПД
161Вал. RR1220PD-КОМПЛЕКТ
РР1220П-1022-Д-М
РР1220П-1023-Д-М
РР1220П-1053-Д-М
РР1220П-1070-Д-М
РР1220П-1131-Д-М
РР1220П-1132-Д-М
РР1220П-1152-Д-М
RR1220PD-КОМПЛЕКТ
РР1220П
РР1220П-1271-Д-М
54kd
РР1220П-5230-Д
РР1220П-2800-Д-М
РР1220П-5762-Д-М
3742DM
60R4
РР1220П3013ДМ | |
1995 — Реализация FIR FILTER на языке c Реферат: Адаптивный дифференциальный декодер импульсно-кодовой модуляции Описание схемы ИКМ-энкодера Транзистор M6 ADSP-2100 ADSP-2101 ADSP-2171 поддиапазонный адаптивный шум | Оригинал | 14-битный АДСП-2101 АДСП-2171 Реализация FIR FILTER на языке c Адаптивный дифференциальный декодер импульсно-кодовой модуляции Описание схемы ИКМ-энкодера Транзистор М6 АДСП-2100 АДСП-2101 АДСП-2171 поддиапазонный адаптивный шум | |
2004 — АМД-29LV081B Резюме: 29LV081B LDR Datasheet spi flash параллельный порт ADDS21262 ADSP-21262 AM29LV081B AM29LV081B-120EC EE-223 | Оригинал | ЕЕ-223 ADSP-21262 0x00FF0000; АМД-29LV081B 29LV081B Техническое описание LDR параллельный порт spi flash АДС21262 АМ29ЛВ081Б АМ29ЛВ081Б-120ЭК ЕЕ-223 | |
CNI8-12 Реферат: CP140 cni8-11 FM34-1 C101 F111 двухдиапазонный диплексер CP-140 KFIR | Оригинал | ЦНИ8-10/А ЦНИ8-11/А ЦНИ8-12 ЦНИ8-12 СР140 cni8-11 ФМ34-1 С101 F111 диплексер двухдиапазонный диплексер СР-140 КФИР | |
индуктор 573 08 0670 Реферат: 4242 DM DM 133 691 Катушка индуктивности DP B- 0,5-1000 дм 0265 63 1826 0441 Nuvotem Talema 2287 ISO-9000 DM-315 Поворотный дроссель постоянного тока | Оригинал | 100 кГц ИСО-9001 индуктор 573 08 0670 4242 немецких марок 133 691 немецкая марка Катушка индуктора ДП Б-0,5-1000 дм 0265 63 1826 0441 Нувотем Талема 2287 ИСО-9000 ДМ-315 качающийся дроссель постоянного тока | |
4242 DM Резюме: DM-317 DM133 691 DM 0265 R DM6100 *DM218 DM4100 «кабель» DM-121 DM1100 | Оригинал | 100 кГц ИСО-9001 4242 немецких марок ДМ-317 133 691 немецкая марка ДМ 0265 Р DM6100 *DM218 DM4100 «откидной провод» ДМ-121 1100 немецких марок | |
2004 — DM350 Резюме: нет абстрактного текста | Оригинал | ДМ-300 ДМ-310 ДМ-330 ДМ-350 ДМ-300диция 350 немецких марок | |
1996 — Asus P5 Аннотация: 430FX i486 DX2 SiS чипсет magma pxb-7 INTEL I486 DX2 X451 HP Vectra TRITON HX 430HX | Оригинал | 9060ES PCI9060 PCI9060ES 133 МГц PCI9060 PCI9060ES 440FX Асус Р5 430FX i486 DX2 чипсет SiS магма pxb-7 ИНТЕЛ I486 DX2 Х451 HP Вектра ТРИТОН НХ 430HX | |
Недоступно Резюме: нет абстрактного текста | Оригинал | CY7C630/1xx 7С63000 | |
ДМР-04-Т Реферат: DJR-03 DMR-08-T prma 1a05 реле DMR-02 ndi-06 DMR-09-Т-Т DJR-08 ДМ07-0 ДМ-04 | Оригинал | ДМР-02 ДМР-07 ДМ-05 ДМ-02 ДМ-07 ДМ-12 ДМ-08 ДМ-07 DJR-02 DJR-08 ДМР-04-Т DJR-03 ДМР-08-Т реле прма 1а05 нди-06 ДМР-09-Т-Т ДМ07-0 ДМ-04 | |
ДВК-8500 Реферат: DM9000 DATEL 9215 datel DVC-8500 DM-9100 диод 1,5 кэ 36 ca термометр медицинский цифровой AD590 NX-1000 dm 024 DM-9000 | OCR-сканирование | ДМ-9000 ДМ-9100 ДМ-9115 ДС-0002 02048/ТЕЛ. 710-346-1953/TLX 951340/ФАКС ДВК-8500 9000 немецких марок ДАТА 9215 Дататель DVC-8500 диод 1,5 кэ 36 ц медицинский цифровой термометр AD590 NX-1000 дм 024 | |
1996 — i486 DX2 Реферат: чипсет SiS 430FX intel pentium p5 micro i486 dx2 21052-AB чипсет HP Vectra SiS Pentium транзистор P2P Asus P5 | Оригинал | 9060ES PCI9060 PCI9060ES 133 МГц PCI9060 440FX i486 DX2 чипсет SiS 430FX интел пентиум р5 микро i486 dx2 21052-АБ HP Вектра чипсет SiS Pentium транзистор П2П Асус Р5 | |
2000 — Недоступно Резюме: нет абстрактного текста | Оригинал | УГ7128Д7584КЭ 400 миллионов СКОРОСТЬ0039 Д0-Д35 Д0-Д35 | |
РР1220П-123-Д Реферат: 1432 RR1220P smd 123 RR1220P-622-D RR1220P-1432-D-M 0805 SMD RR1220P-103-D RR1220P-6651-D-M smd 8 1582 | Оригинал | РР12П6 04KDCT-ND РР1220П-6041-Д-М РР1220П-622-Д 65КДЦТ-НД РР1220П-6651-Д-М РР1220П-682-Д РР1220П-123-Д 1432 РР1220П смд 123 РР1220П-622-Д РР1220П-1432-Д-М 0805 СМД РР1220П-103-Д РР1220П-6651-Д-М смд 8 1582 | |
е3055 Аннотация: j4313 F2822 j2833 F3373 J2303 E3009 F2189 F4734 me2206 | OCR-сканирование | F3179 DMJ3961 F3242 E4399 J4708 E3346 J4394 F3972 E3974 DMJ3112 е3055 j4313 F2822 j2833 F3373 J2303 E3009 F2189 F4734 я2206 | |
1995 — АДСП-2100 Аннотация: линейное предиктивное кодирование | Оригинал | АДСП-2100 линейное предиктивное кодирование | |
1995 — ла1 д22 а65 Реферат: Принципиальная схема цифрового тренажера 74F139 74LS374 ADSP-2100 ADSP-2101 цифровая обработка сигналов с использованием ADSP-2100 2A223 0x200014 1978 Каталог данных | Оригинал | АДСП-2100 АССП-29, ла1 д22 а65 схема цифрового тренажера 74Ф13974LS374 АДСП-2101 цифровая обработка сигналов с использованием ADSP-2100 2А223 0x200014 Каталог данных 1978 г. | |
1995 — АДСП-2100 Реферат: ADSP-2100A 128-точечная система счисления-2 fft | Оригинал | 64 на 64 точки АДСП-2100А) АДСП-2100 АДСП-2100А 128-точечная система счисления-2 в фут | |
37П4 Реферат: NAVIGATION DM N25 GLIDE SLOPE ANTENNA SERIES 37P5 S41422 N252 Collins 37P-4 Типы антенн радара GLIDE двухэлементная двухчастотная антенна 37P-5 | Оригинал | Н25-1 Н25-2 Н25-3 АТ-983) 37П4 НАВИГАЦИЯ СЕРИИ DM N25 GLIDE SLOPE ANTENNA 37П5 S41422 N252 Коллинз 37P-4 Типы радарных антенн Скользить двухэлементная двухчастотная антенна 37П-5 | |
2006 — CBLCTB68C4DROP Реферат: DMS-250 V1200-4E1 Плеер диктофона NetStructure ic DM 321 E96804 ECTF V1200 EBZUSA-31207-XD-T | Оригинал | ДМ/В960-4Т1, ДМ/В1200-4Е1, ДМ/В480-4Т1, ДМ/В600-4Е1 ДМ/В600-4Е1 CBLCTB68C4DROP ДМС-250 В1200-4Е1 Сетевая структура диктофон плеер ic 321 немецкая марка E96804 ЕСТФ V1200 EBZUSA-31207-XD-T | |
1998 — AMD29LV Abstract: hacker pb Burner 12-битный сдвиговый регистр IC Burner ADSP-2100 EE-39 ADSP-2100 Family Assembler Tools AMD29LV010 | Оригинал | ЕЕ-39 ADSP-218x asm21 AMD29LV хакер пб Горелка 12-битный регистр сдвига ic горелка АДСП-2100 ЕЕ-39 Инструменты ассемблера семейства ADSP-2100 AMD29LV010 | |
ДОЙЧ Реферат: Р/ирф 3740 | OCR-сканирование | 9701ht ДОЙЧ Р/ирф 3740 | |
2009 — Р5464К Реферат: DM-3100N DM-3100N-1 DM-4100D-1 dm3100u3 DM-4105 потенциометр DM-3000 DM-3100B-1 DM-3100L-1 | Оригинал | ДМ-3000 ДМ-4000 РН-3100/4100 ДМ-3100Н-1 ДМ-3100Ул-1 ДМ-3100У2-1 ДМ-3100У3-1 ДМ-31003-1 ДМ-3101-1 ДМ-3100Б-1 Р5464К ДМ-3100Н ДМ-3100Н-1 ДМ-4100Д-1 дм3100у3 ДМ-4105 горшок метр ДМ-3100Б-1 ДМ-3100Л-1 | |
2005 — Недоступно Резюме: нет абстрактного текста | Оригинал | 512 МБ, 184 контакта 512Мб 72-битный 256Mx72 M312L5720BG 128Mx4 К4Х510438Б | |
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>Предыдущий 1 2 3 … 23 24 25 Next
L3 Harris DM C50-17 VHF Comm Blade C Connector DM-C50-17
Было: 3674,99 долл. США
В настоящее время: 3499,9 долларов США9
(пока отзывов нет) Написать рецензию
- Артикул:
- ДМС50-17
- Состояние:
- Наличие:
- Обычно отгружается в течение 48 часов
- Ширина:
- 15.00 (в)
- Высота:
- 7.00 (в)
- Глубина:
- 23.00 (в)
org/OfferItemCondition» content=»New»> НовыйТекущий запас:
Количество:
Добавление в корзину… category.add_cart_announcement
Поделиться этой статьей
- Обзор
- Отзывы
Описание продукта
Антенны связи ОВЧ серии DM C50-17 имеют конструктивные усовершенствования для повышения порога коронного разряда, защиты от коррозии и характеристик сопротивления.
