Схема наушников. Схема распайки наушников с микрофоном: как правильно подключить провода

Как правильно распаять провода в наушниках с микрофоном. Какие цвета проводов за что отвечают. Какие бывают типы штекеров для наушников. Как определить назначение проводов без цветовой маркировки. Пошаговая инструкция по ремонту наушников своими руками.

Типы штекеров для наушников и их распиновка

Существует несколько стандартных типов штекеров для подключения наушников:

• TRS — трехконтактный штекер для обычных стерео наушников
• TRRS — четырехконтактный штекер для наушников с микрофоном
• TRRRS — пятиконтактный штекер для передачи аудио и видео

Наиболее распространенные диаметры штекеров:

• 3.5 мм — стандартный разъем для большинства портативных устройств
• 2.5 мм — используется в некоторых мобильных телефонах
• 6.3 мм — профессиональный разъем для студийного оборудования

Цветовая маркировка проводов в наушниках

Обычно провода в наушниках имеют следующую цветовую маркировку:

• Красный — правый канал
• Зеленый или синий — левый канал
• Медный (без изоляции) — общий провод
• Белый или желтый — микрофон (в гарнитурах)

Однако цветовая схема может отличаться у разных производителей. Если маркировка отсутствует, назначение проводов можно определить с помощью мультиметра.

Как определить назначение проводов без цветовой маркировки

Если цветовая маркировка проводов отсутствует, можно определить их назначение следующим образом:

1. Подключите наушник к работающему устройству
2. Измерьте напряжение между проводами мультиметром
3. Общий провод будет иметь нулевой потенциал относительно остальных
4. Провода каналов будут иметь переменное напряжение при воспроизведении звука
5. Провод микрофона можно определить, говоря в микрофон при измерении

Пошаговая инструкция по ремонту наушников

Если в наушниках оборвался провод, его можно восстановить самостоятельно:

1. Определите место обрыва с помощью мультиметра
2. Аккуратно разрежьте оболочку кабеля и зачистите концы проводов
3. Скрутите и спаяйте соответствующие провода
4. Изолируйте места пайки термоусадочными трубками
5. Восстановите внешнюю оболочку кабеля
6. Проверьте работоспособность наушников

При ремонте важно соблюдать осторожность и использовать качественный паяльник с тонким жалом. Пайку лучше выполнять с применением флюса для лучшей адгезии.

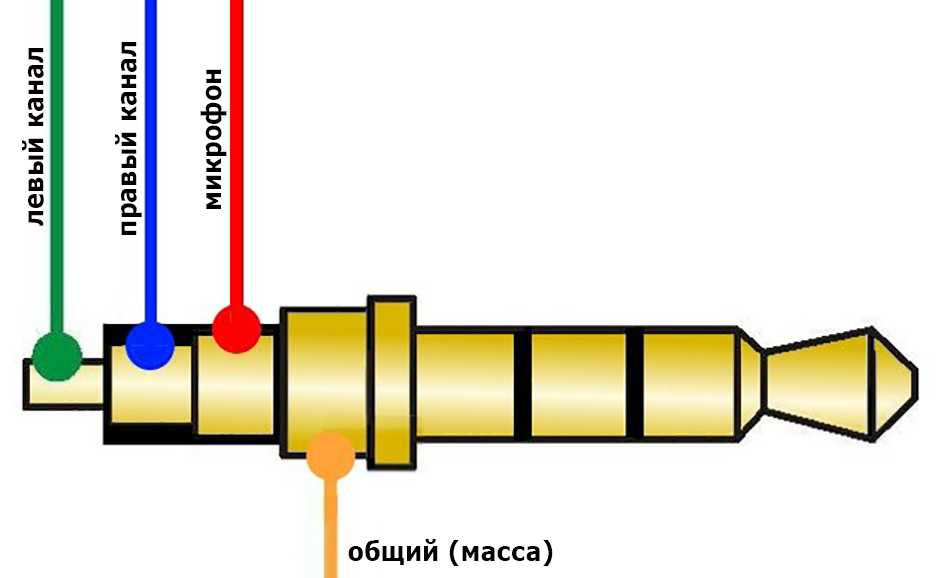

Распиновка штекера TRRS для наушников с микрофоном

Четырехконтактный разъем TRRS для наушников с микрофоном имеет следующую распиновку:

1. Левый канал
2. Правый канал
3. Общий провод
4. Микрофон

Однако существует два стандарта подключения — CTIA и OMTP, которые отличаются расположением контактов микрофона и общего провода. Перед пайкой необходимо определить, какой стандарт используется в конкретном устройстве.

Как припаять новый штекер к наушникам

Если штекер наушников вышел из строя, его можно заменить:

1. Отрежьте старый штекер и зачистите провода
2. Наденьте на кабель термоусадочную трубку
3. Припаяйте провода к контактам нового штекера согласно распиновке
4. Закройте места пайки термоусадкой
5. Соберите корпус штекера
6. Проверьте работоспособность наушников

При пайке важно не перегревать провода и использовать качественный припой. Для надежности соединения можно дополнительно закрепить провода внутри штекера с помощью горячего клея.

Распространенные причины поломки наушников

Наиболее частые причины выхода наушников из строя:

• Обрыв проводов у штекера или у чашек наушников
• Окисление контактов штекера
• Повреждение мембраны динамика
• Нарушение пайки проводов внутри корпуса
• Механические повреждения корпуса или оголовья

Большинство этих неисправностей можно устранить самостоятельно при наличии базовых навыков пайки и ремонта электроники. В сложных случаях рекомендуется обратиться в сервисный центр.

Особенности ремонта беспроводных наушников

Ремонт беспроводных наушников имеет свою специфику:

• Необходимо аккуратно разобрать корпус, не повредив внутренние компоненты
• Часто требуется замена аккумулятора при снижении времени работы
• Может потребоваться перепрошивка контроллера при сбоях
• Сложнее найти запчасти из-за миниатюрности компонентов
• Важно соблюдать осторожность при работе с литиевыми аккумуляторами

В большинстве случаев ремонт беспроводных наушников лучше доверить специалистам, имеющим опыт работы с подобной электроникой.

Схема беспроводных наушников » Вот схема!

Категория: Аудио В данном случае для передачи стереосигнала не осуществляется ни какого кодирования и декодирования, передача ведется на двух разнесенных частотных каналах, каждый для своего стереоканала, при помощи двух идентичных по схеме, но разных по несущей частоте передатчиков. Прием ведется на две столь же одинаковых приемника, настроенных на разные частоты. Принципиальная схема одного канала передатчика показана на рисунке 1. Он работает в диапазоне 64-73 MГц или 88-108 МГц (для разных каналов). Схема в большей степени упрощается тем, что для дистанционных наушников дальность более 10-15 метров не требуется. По этому передатчик однотранзисторный с минимальным напряжением питания. Модуляция производится НЧ сигналом, снимаемым с линейного выхода магнитофона (или другой аппаратуры). НЧ сигнал поступает на базу генератора на VT1 и влияет на его рабочую точку, что в свою очередь вызывает изменение емкости его перехода, которое неизбежно влияет на частоту настройки контура. Таким образом получается смешанная АМ-ЧМ модуляция (поскольку изменение напряжения смещения изменяет и уровень сигнала), но AM составляющая эффективно подавляется усилителем-ограничителем приемника. Рисунок 2 Принципиальная схема приемника (одного из каналов) на рисунке 2. Сам ЧМ радиоприемный тракт собран на микросборке КХФ058. которая содержит полный ЧМ тракт, содержащий УРЧ, смеситель, гетеродин, УПЧ и предварительный УНЧ. Значение ПЧ низкое, около 70 кГц, в результате чего роль ФСС выполняет активный RC фильтр, имеющийся в микросхеме. Кроме того, такая низкая ПЧ позволяет отказаться от входного контура, поскольку в отношении зеркального канала при полосе около 50 кГц этот супергетеродин ведет себя как приемник прямого преобразования. В результате частота настройки приемника определяется только одним гетеродинным контуром, подстраивать который можно резистором R4, изменяющем напряжение на варикапе VD1 (подстройка необходима, так как кварцевой стабилизации нет, и на передатчик и приемник воздействуют внешние факторы, такие как температура, изменение напряжения источника питания, внешние емкости). С выхода детектора НЧ сигнал поступает через регулятор громкости R7 на УМЗЧ, сделанный на микросхеме К174ХА10. Эта микросхема имеет полный тракт AM приемника, включающий и очень качественный УЗЧ, но поскольку микросхемы, имеющей только такой УЗЧ подыскать не удалось, используется эта частично (её AM радиотракт не подключен). Рисунок 3 Передатчик смонтирован на двух одинаковых печатных платах (рисунок 3) по одной для каждого канала, и помещен в цилиндрический пластмассовый корпус с разъемом, расположенным на торце. Питание обеих каналов от одного элемента типа А316 (или «АА»). В качестве антенн используются два проволочных штыря длинами по 30 см, они направлены в разные стороны. Катушки передатчиков для диапазона 64-73 МГц содержат L1-14 и L2 -10 витков, для 88-108 МГц соответственно 8 и 6 витков. Катушки бескаркасные, наматываются на винтах М3, которые после обработки выводов из них удаляются. Провод ПЭВ-0,31. Приемные тракты тоже смонтированы на отдельных платах (рисунок 4), но сама конструкция приемника сильно зависит от конструкции наушников. Если они большие, типа ТДС16 платы можно расположить в их корпусах, там же поместить и источник питания (три элемента «AAA» или четыре дисковых аккумулятора типа Д-0.25). Если наушники маленькие, может потребоваться вынести источник питания в отдельный корпус, связанный с ними проводом, или в отдельном корпусе разместить весь двух канальный приемник Рисунок 4 Приемники отличаются только катушками L1, их конструкция такая же как у катушек передатчиков. Эта катушка содержит 8 витков для диапазона 64-73 МГц или 5 витков для 88-108 МГц. Настройка сводится к сопряжению частот. Для этого нужно включить оба приемника и настроить их на свободные участки своих диапазонов путем сдвигания и раздвигания витков их катушек (при этом R4 должен быть в среднем положении), а затем путем сдвигания и раздвигания витков катушек передатчиков, настроить передатчики на эти частоты. Для улучшения согласования передатчиков с конкретным номинальным выходным сигналом аппаратуры нужно установить потенциометры на входах передатчиков, между разъемом X1 и конденсаторами С1.

Поделитесь с друзьями ссылкой на схему:

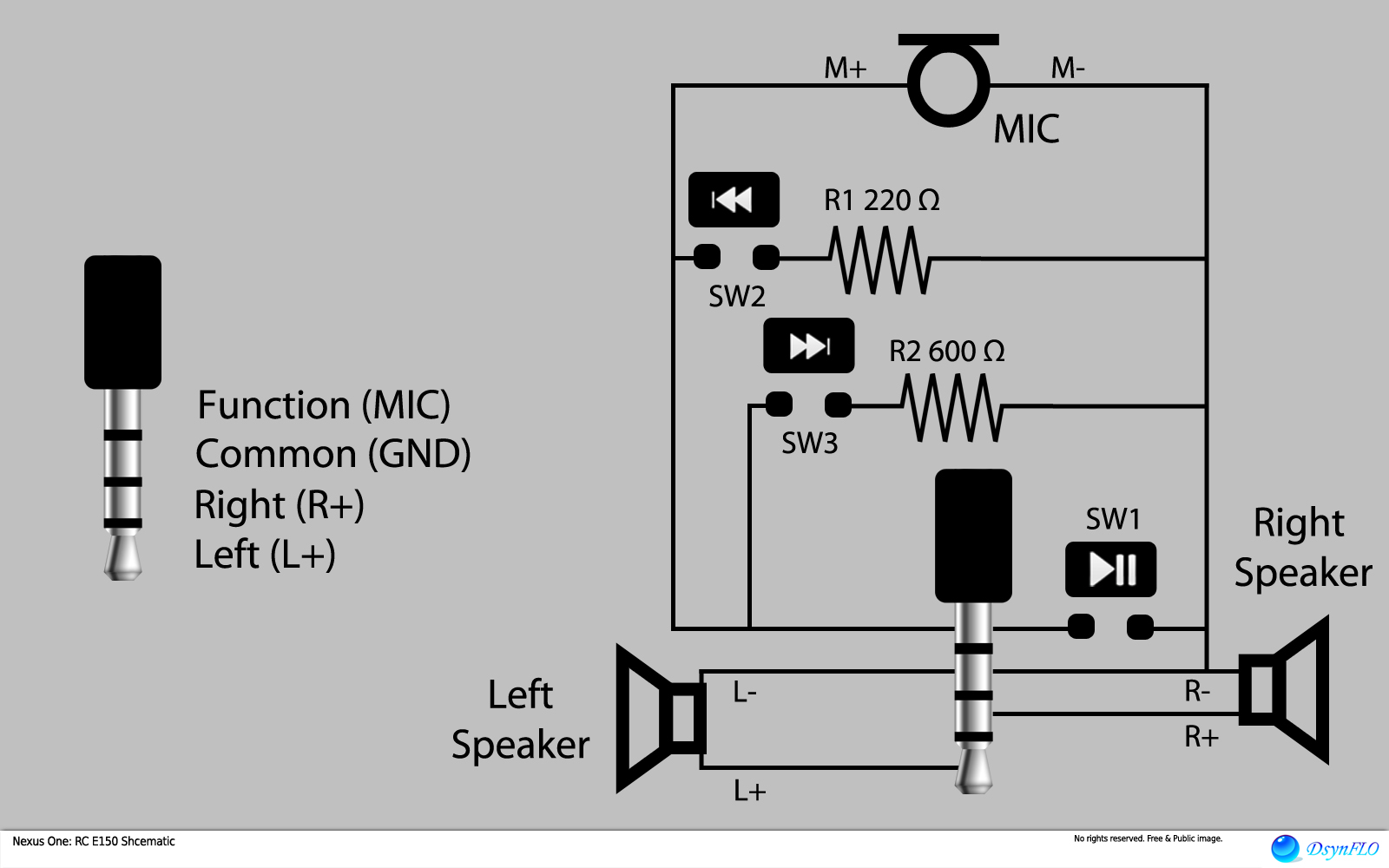

Схема распайки наушников с микрофоном

Разъем гарнитуры отличается от разъема наушников дополнительным четвертым контактом, поэтому с ними все немного интереснее. А виной тому наличие микрофона, возвышающего наушники до ранга гарнитуры. Обычно основной загвоздкой при желании починить разъем гарнитуры становится определение того, какой провод куда должен припаиваться. Оно и понятно, чаще всего проблема в том что контактов на разъеме 4 а проводков 5. Да даже если и 4, то кого куда…? Для начала рассмотрим сам разъем гарнитуры.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как правильно спаять наушники с микрофоном
• Схема пайки наушников с микрофоном
• Как припаять штекер к наушникам всех типов
• Наушники провода какой что цвет значит
• Ремонт наушников своими руками
• Ремонт наушников с микрофоном. Дополнение.
• Ремонт наушников с микрофоном своими руками
• Распиновка наушников
• Как самостоятельно отремонтировать штекер наушников
• Ремонт гарнитуры с микрофоном своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Ремонт наушников с микрофоном

Как правильно спаять наушники с микрофоном

Если оторвались провода от штекера у наушников, то они припаиваются обратно по определённым правилам. О том, какой должна быть распайка распиновка проводов, рассказывается в этой статье. При обрыве кабеля, а также в других случаях, необходимо определить, какие провода соединяются с наушниками, микрофоном и кнопками управления. Есть определённые стандарты цвета проводов, которых придерживаются производители, хотя они могут нарушаться:.

В зависимости от модели, провода к микрофону и панели управления могут быть совмещёнными или отдельными, а также в разных элементах наушников общий провод может быть один или несколько. К микрофону может идти экранированный провод. Рекомендации: Как припаять штекер наушников , Как разобрать наушники: инструкция с пошаговым фото ремонта всех элементов гарнитуры , Распиновка наушников.

Провода, идущие к разным частям наушников, можно прозвонить с помощью тестера. Прежде всего необходимо найти идущие к динамикам:. Ремонт наушников своими руками. Самый распространённый штекер — это джек mini-jack 3,5.

В кабеле обычных наушников всего три провода. Штекер с таким числом выводов ещё называется TRS. Нумерация идёт от острия к кабелю:. Вместо трёх проводов может быть четыре две пары. В этом случае по одному проводу из каждой пары одинакового цвета считают общим и припаивают вместе. Распайка проводов на таком штекере очень простая — ближайшее к кабелю контактное кольцо общий, оставшиеся — правый и левый канал.

В стандартной распайке правый канал подключается к среднему кольцу, а левый канал — к концу штекера. Припаиваются провода к соответствующим местам для пайки. Определить их можно визуально или тестером. Штекер 2,5 устроен аналогично 3,5 и ничем, кроме размеров от него не отличается.

Распайка проводов одинакова на обоих штекерах. В мобильных телефонах некоторых моделей наушники с микрофоном подключаются через разъёмы mini- и mikroUSB. Но к этим разъёмам можно подключить и просто наушники, нпример, для использования такой мобилки в качестве МР3-плеера.

Распайка в этих разъёмах одинаковая. В них пять выводов, к которым припаиваются провода. Нумеруются они слева направо, если смотреть со стороны подключения проводов, и провода припаиваются к 1 общий , 3 правый канал и 4 левый канал. Кроме обычных наушников, в которых есть только динамики, есть наушники со встроенным микрофоном и кнопками управления. Кабель таких устройств отличается большим количеством проводов — от четырёх до семи.

Такие штекера имеют техническое название TRRS. Они отличаются подключением микрофона и общего провода, которые подключаются к 3 и 4 проводам. В некоторых телефонах наушники подключаются не к штекеру 3,5, а к разъёму mikro- или miniUSB. При подключении к выводам таких штекеров также есть стандарт. Считаются они слева направо, если смотреть со стороны подключения проводов:. Если есть в наличии наушники, штекер которых не подходит к аппарату, то можно изготовить переходник.

Флюс для пайки можно использовать только нейтральный. Кислота разрушит провод или приведёт к замыканию в штекере. Вместо разборного штекера 3,5 можно взять неразборной, с отрезком кабеля необходимой длины. С разъёмами USB это не получится — для подключения наушников и компьютера используются разные вывода. Кроме стандартных разъёмов есть штекера, используемые только в отдельных моделях телефонов. Таковы и пиновые разъёмы телефонов фирмы Samsung и некоторые другие.

Распайку наушников для этих моделей можно найти в интернете. Тематические материалы: 11 лучших Bluetooth-гарнитур для телефона , 5 лучших беспроводных наушников с микрофоном , 5 лучших наушников для плавания , Как заряжать беспроводные наушники , Как пользоваться беспроводными Bluetooth наушниками , Как правильно прогреть наушники и нужно ли это делать , Как самостоятельно починить наушники, если один перестал работать , Простые и эффективные способы увеличения баса в наушниках , Самостоятельное изготовление простых наушников и гарнитуры с микрофоном.

Распайка наушников. Содержание: Прозвонка проводов Как прозвонить провода Распайка проводов наушников Подключение гарнитуры к штекерам mikro- и miniUSB Переходник для наушников. Авторизоваться используя:.

Loading comment The comment will be refreshed after Рейтинги Советы Обзоры Отзывы.

Схема пайки наушников с микрофоном

Самое подробное описание: ремонт наушников с микрофоном своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе. Каждый, кто пользуется наушниками, рано или поздно сталкивался с тем, что они выходят из строя. Как правило, это проявляется в виде одного не работающего динамика. Такая поломка характерна для наушников, и связана она с тем, что их провода постоянно перегибаются. Ниже на фото красными кругами показы зоны, наиболее подверженые риску обрыва. Как показывает практика, если произошла такая поломка, в большинстве случаев работоспособность можно восстановить. Расскажем подробно, как спаять наушники, чтобы они продолжили вас радовать чистым звуком.

можно ли починить наушники наушники с микрофоном — шт.

Как припаять штекер к наушникам всех типов

Под распиновкой понимают расположение выводов на разъемах наушника в соответствии со схемой устройства. Эти сведения необходимы для определения места неисправности наушников, проведения восстановления его неработоспособности. В современных наушниках, предназначенных для подключения к мобильным устройствам, аудиотехнике, телевизорам, в основном, применяется три типоразмера разъемов по диаметру гнезда подключения:. Большой Jack нашел применение в аудиотехнике, усилителях мощности. Его также используют в караоке-устройствах. Микро-jack применяется в миниатюрных плейерах, раньше часто применяли в небольших телефонах. В современных смартфонах, мобильной и бытовой технике наибольшее применение получили мини-Jack разъемы. По количеству контактов mini-jack разъемы классифицируются на:. Двухконтактные наушники с начала х годов потеряли свою актуальность: большинство радиоприемников, даже простейших, где они, в основном, использовались, перешли на стандарт стереоприема.

Наушники провода какой что цвет значит

Всем здоровья и хорошего настроения! Тут я собрал схемы распиновки и инструкции как припаять штекер к наушникам всех известных мне типов. Привожу инструкции, как отремонтировать наушники своими руками и как соединить провода без электрического паяльника. Будет интересно. Существует также тип разъема TRRRS, который применяется для передачи не только аудио, но и видеосигнала.

Схемы подключения.

Ремонт наушников своими руками

Каждый, кто пользуется наушниками, рано или поздно сталкивался с тем, что они выходят из строя. Как правило, это проявляется в виде одного не работающего динамика. Такая поломка характерна для наушников, и связана она с тем, что их провода постоянно перегибаются. Ниже на фото красными кругами показы зоны, наиболее подверженые риску обрыва. Как показывает практика, если произошла такая поломка, в большинстве случаев работоспособность можно восстановить.

Ремонт наушников с микрофоном. Дополнение.

Полезные советы. Наушники для iPhone c микрофоном, инструкция по использованию. Не работает наушник iPhone? Решение проблемы — AppleInsider. Наушники для наушников Baseus S09 для наушников с микрофоном Жизнь без проводов: опыт использования наушников Apple AirPods.

Распиновка проводов в гарнитуре-наушниках с микрофоном Отличие распайки – в присоединении микрофона и нулевого провода, которые подключаются к 3 и 4 При этом возможны разные варианты схем соединения.

Ремонт наушников с микрофоном своими руками

Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга. Также бывает, что просто пропадает стерео-эффект.

Распиновка наушников

Выводы на разъемах наушников расположены определенным образом. Для того чтобы отремонтировать неисправную гарнитуру, надо знать распиновку наушников, или схему соединения проводов, которая выполняется в соответствии с принятыми стандартами. Чтобы передать звук в формате аналогового сигнала, в мобильных устройствах, музыкальных центрах, телевизорах, ПК и другой аппаратуре существуют специальные гнезда, куда подсоединяется штекер наушников. Наиболее употребительный — разъем Jack, применяется в различных габаритах в зависимости от области использования. Дополнительная информация.

Не секрет, что самой распространенной неисправностью любых наушников затычек, капелек или больших накладных является поломка провода возле штекера.

Как самостоятельно отремонтировать штекер наушников

Довольно часто на гарнитуре происходит обрыв провода , подходящего к штекеру — по мнению специалистов, это самый распространенный дефект, который случается из-за частых перегибов и различных механических повреждений. Внутри кабеля находятся несколько очень тонких и нежных проводков, которые легко могут порваться от сильного натяжения или рывка. Можно ли осуществить ремонт штекера наушников своими силами, и что для этого нужно? Лучше использовать клей для тканей, если не нашли эпоксидную смолу, которой понадобится всего несколько капель. Самостоятельно можно отремонтировать многое — тут главное желание и умение работать с различным инструментом.

Ремонт гарнитуры с микрофоном своими руками

Здравствуйте уважаемые читатели сайта sesaga. Давненько не обновлял свой сайт — не хватает времени и сил, так как делаю ремонт в квартире. Но рано или поздно, все когда-то кончается, надеюсь и мой ремонт тоже. Теперь о главном.

Схема усилителя для наушников/аудио

на печатной плате с использованием LM386

В этом проекте мы собираемся изготовить усилитель для наушников/аудио , используя печатную плату собственной разработки. Этот проект в основном предназначен для усиления аудиосигнала от наушников, но мы также можем использовать его для усиления выхода сабвуфера или динамика, просто переключив несколько перемычек.

Когда мы используем наушники с нашим аудиоустройством, таким как мобильный телефон, ноутбук, FM и т. д., мощности достаточно для обычного пользователя, но недостаточно для слушателей громкой музыки, или иногда мы получаем очень тихий звук от некоторых устройств. Поэтому, чтобы решить эту проблему, мы сделали эти удобные гаджеты для хобби, а именно Усилитель для наушников . Эта схема также может использоваться в качестве усилителя звука для усиления выходного сигнала сабвуфера и может питаться от портативной батареи, поэтому пользователь может носить ее с собой куда угодно. Проверьте полную информацию ниже.



Требуемые компоненты:

• IC LM386 -2
• Готовая печатная плата
• Аудиоразъем 3,5 мм, штекер/гнездо -2
• Резистор 100 кОм -2
• Резистор 1 кОм -1
• Резистор 22к -2
• Резистор 10R -2
• Конденсатор 100 нФ -4
• Конденсатор 10 мкФ-4
• Конденсатор 100 мкФ-3
• Конденсатор 220мкФ-2
• Источник питания
• Светодиод
• Бергстики



Рабочее объяснение:

Эта схема усилителя для наушников изготовлена ​​с использованием микросхемы аудиоусилителя LM386. Эта схема сделана таким образом, что пользователь может использовать ее не только в качестве усилителя для наушников, но также может управлять сабвуфером или обычным динамиком .0004 (4 Ом) и может получить удивительно громкий звук через динамик. Для переключения между этими двумя режимами мы использовали здесь три перемычки. Поэтому, если пользователь хочет управлять динамиком сабвуфера, ему просто нужно настроить эти перемычки, как мы объяснили ниже. Здесь мы использовали два LM386, и пользователь может использовать от 3 до 9 вольт для управления этой схемой. Мы объяснили конфигурацию перемычек ниже в четырех случаях, чтобы управлять наушниками или динамиком с низким или высоким усилением. Мы использовали прямоугольный символ красного цвета для обозначения положения синих перемычек, следует за красным символом , чтобы настроить перемычки:

1. Чтобы использовать его для усиления выхода наушников , мы можем настроить перемычки, как показано на рисунке ниже, в этом случае обе микросхемы LM386 работают независимо для левого и правого динамика с низкое усиление . Пользователь может установить громкость для обоих динамиков наушников независимо, используя два заданных потенциометра.



2. Второй случай такой же, как и первый (усилитель для наушников), только на этот раз мы получаем высокое усиление. Когда мы настраиваем перемычки, как показано на рисунке ниже, снова обе микросхемы LM386 работают независимо для левого и правого динамика с На этот раз высокий коэффициент усиления . Пользователь может установить громкость для обоих динамиков наушников независимо, используя два заданных потенциометра.



3. В третьем случае мы можем использовать сабвуфер или динамик (динамик 4 Ом/8 Ом), изменив положение средней перемычки. Когда мы настраиваем перемычки, как показано на рисунке ниже, обе микросхемы работают последовательно с с низким коэффициентом усиления . Пользователь может установить общую громкость с помощью двух потенциометров. Вы также можете использовать наушники в этой конфигурации, но громкость должна быть низкой, иначе при высокой громкости наушники могут выйти из строя.



4. Четвертый случай аналогичен третьему, только на этот раз мы получаем высокое усиление. В этой конфигурации мы можем использовать сабвуфер или динамик (динамик 4 Ом/8 Ом). Когда мы настраиваем перемычки, как показано на рисунке ниже, обе микросхемы работают последовательно с High Gain . Пользователь может установить общую громкость с помощью двух потенциометров. Вы также можете использовать наушники в этой конфигурации, но громкость должна быть низкой, иначе при высокой громкости наушники могут выйти из строя.



Для подачи звука на эту схему наушников/усилителя звука пользователю необходимо использовать кабель AUX с 3,5-мм аудиоразъемами с обеих сторон. Один конец будет подключен к этой цепи, а другой к источнику звука, например, мобильному телефону, ноутбуку и т. д. Не забудьте настроить перемычки соответствующим образом, как описано выше.



Посмотрите демонстрационное видео в конце и узнайте больше об усилении звука с помощью LM386 здесь. Также проверьте схему простого аудиоусилителя с помощью таймера 555.



Принципиальная схема и схема печатной платы:

Вы также можете получить доступ к схемам печатной платы этого усилителя для наушников  здесь.



Ниже представлен верхний и нижний слои макета печатной платы :



Итак, после нескольких дней заказа печатных плат я получил образца печатной платы , показанные на рисунках ниже:



После получения этих частей я припаял все необходимые компоненты к печатной плате, и, наконец, мы получили нашу . Готовая плата аудиоусилителя :

Схема драйвера наушников. Вождение наушников с помощью SS2590

Итак, вы хотите построить усилитель для наушников?

Создание усилителя для наушников своими руками может быть очень увлекательным и полезным проектом. Сегодня мы поговорим об использовании SS259.0 Pro Discrete Op Amp в качестве схемы драйвера наушников.

Может показаться странным предлагать использовать операционные усилители для схемы усилителя для наушников, и поверьте мне, большинство операционных усилителей не справляются с этой задачей, поскольку они имеют ограниченные возможности управления по току. Поскольку SS2590 может качаться на четверть ампера и питаться от шин питания +/-24 В, он хорошо подходит для этой задачи, используя несколько простых схем.

Операционные усилители, как правило, предназначены для управления чисто резистивной нагрузкой, а для наушников это совсем не так. Наушники считаются РЕАКТИВНОЙ нагрузкой, что означает, что они имеют значительную индуктивность от звуковых катушек и емкость от кабелей в дополнение к сопротивлению провода звуковой катушки. А операционные усилители этого не любят. Принуждение операционных усилителей к управлению реактивной нагрузкой, как это, обычно приводит к тому, что они становятся нестабильными и колеблются на высоких частотах. Секрет того, как заставить операционный усилитель работать стабильно при работе с реактивной нагрузкой, заключается в добавлении дополнительного резистора (Riso), который можно найти в схемах ниже. Это те же схемы, которые мы используем в нашем усилителе для наушников Aries для выходного каскада.

Схема усилителя для наушников

Справа мы видим типичную конфигурацию неинвертирующего операционного усилителя с добавлением Riso для управления наушниками. Riso защищает выход операционных усилителей от реактивной нагрузки, создаваемой наушниками, и гарантирует ее стабильность. Обратите внимание, как резистор обратной связи (R1gain) подключен к дальнему концу, и что резистор Riso заключен в петлю обратной связи. Это заставит SS2590 «переехать» Riso и предотвратит формирование делителя напряжения на наушниках. Это также будет поддерживать высокий коэффициент демпфирования и позволит операционному усилителю надежно удерживать звуковые катушки наушников.

Резистор Riso должен иметь номинальную мощность от 3 до 5 Вт, поскольку на него будет воздействовать ток нагрузки, требуемый от наушников. Типы проволочной обмотки являются хорошим выбором для этого.

Конденсатор Cpole, который также используется для обеспечения стабильности и установки полосы пропускания, обычно подключается параллельно коэффициенту усиления R1. Однако с добавлением Riso его необходимо подключить немного по-другому и связать с минусом входа операционных усилителей с одной стороны и выходом операционных усилителей с другой. Обычно я устанавливаю значение Cpole так, чтобы частота среза составляла несколько сотен кГц. В схеме справа с показанными значениями получается около 234 кГц.

Еще одна интересная особенность приведенной выше схемы заключается в том, что она имеет коэффициент усиления 3 при показанных значениях. Коэффициент усиления можно легко изменить в соответствии с потребностями комплекта, изменив значение коэффициента усиления R1. Поскольку наушники считаются «требовательной нагрузкой», для работы которой требуется 10 или 100 миллиампер, мы решили использовать электролитические шунтирующие конденсаторы емкостью 100 мкФ (Cbyp1 и Cbyp2) на шинах питания. Обычно мы также хотели бы видеть несколько керамических конденсаторов X7R емкостью 0,1 мкФ параллельно с ними, однако SS259В дискретный операционный усилитель 0 pro они встроены, поэтому нет необходимости добавлять их извне. Подробнее о байпасных конденсаторах блока питания можно узнать в этой записи блога здесь.

На землю наушников, а также на землю R2gain будет протекать значительный ток. Эти возвраты заземления должны возвращаться к конденсаторам рекуперации основного источника питания с использованием схемы разводки звездой.

Как насчет сбалансированного?

Если мы хотим, чтобы наша схема драйвера наушников работала в полностью сбалансированном режиме, можно использовать схему справа. По сути, это схема выше со вторым SS259.0 добавил, что работает в режиме инверсии единичного усиления, чтобы управлять другой стороной наушников. Этот второй инвертирующий операционный усилитель также имеет Riso и аналогичные компоненты настройки усиления. Поскольку этот операционный усилитель просто берет выходной сигнал верхнего усилителя и инвертирует его, его усиление должно быть установлено равным единице.
