Основные типы антенных разъемов для автомагнитол

При замене штатной магнитолы в современном автомобиле часто требуется использовать антенный переходник. Это связано с тем, что разные производители применяют различные стандарты антенных разъемов. Рассмотрим основные типы:

• DIN — самый распространенный стандарт, используется в большинстве современных автомагнитол
• ISO — применяется в некоторых европейских автомобилях и магнитолах
• FAKRA — специфический разъем, характерный для современных европейских авто
• Proprietary — проприетарные разъемы, используемые отдельными производителями

Особенности антенного разъема стандарта DIN

DIN является наиболее распространенным типом антенного разъема для автомагнитол. Каковы его основные характеристики?

• Цилиндрическая форма с металлическим штекером в центре
• Диаметр около 9,5 мм
• Используется в большинстве современных aftermarket магнитол
• Совместим с антенными кабелями многих автомобилей

Если в вашем автомобиле антенный кабель имеет разъем DIN, то, скорее всего, дополнительный переходник не понадобится. Просто подключите штекер напрямую к магнитоле.

Антенный разъем стандарта ISO: особенности и применение

ISO-разъем менее распространен, но встречается в некоторых европейских автомобилях и магнитолах. Чем он отличается?

• Прямоугольная форма с металлическими контактами
• Размер около 15×20 мм
• Используется в некоторых моделях Alpine, штатных магнитолах VAG до начала 2000-х
• Требует переходника для подключения к магнитоле с разъемом DIN

Для подключения магнитолы с ISO-разъемом к стандартной антенне DIN потребуется специальный переходник ISO->

DIN. И наоборот, если в машине ISO-разъем, а магнитола с DIN, нужен переходник DIN->ISO.

Разъем FAKRA: современный стандарт европейских автомобилей

FAKRA — это специфический тип антенного разъема, который получил широкое распространение в современных европейских автомобилях. Какие у него особенности?

• Компактный пластиковый разъем, обычно зеленого цвета
• Надежная фиксация за счет защелки
• Часто используется парами (две антенны)
• Требует специального переходника для подключения к DIN
• Обычно имеет фантомное питание для антенного усилителя

При замене штатной магнитолы в автомобиле с FAKRA-разъемом потребуется специальный переходник FAKRA->DIN с питанием. Без него прием радио будет очень слабым из-за отсутствия питания антенного усилителя.

Проприетарные антенные разъемы отдельных производителей

Некоторые автопроизводители используют собственные нестандартные антенные разъемы. С какими особенностями можно столкнуться?

• У Honda, Toyota, Chevrolet и других могут быть уникальные разъемы
• Часто несовместимы с разъемами других производителей
• Требуют специальных переходников для конкретной модели авто
• Могут иметь дополнительные контакты для питания или управления

При замене магнитолы в таких автомобилях нужно подбирать переходник исходя из конкретной марки и модели. Универсальные решения обычно не подходят.

Как правильно подобрать антенный переходник?

Выбор подходящего антенного переходника — важный этап при замене магнитолы. На что следует обратить внимание?

1. Определите тип штатного антенного разъема в автомобиле
2. Уточните тип разъема на новой магнитоле (обычно DIN)
3. Выберите переходник, совместимый с обоими разъемами
4. Убедитесь в наличии питания, если требуется фантомное питание
5. Для некоторых авто может понадобиться специальный фирменный адаптер

Правильно подобранный переходник обеспечит качественный прием радиосигнала и корректную работу антенного усилителя, если он предусмотрен в автомобиле.

Особенности подключения антенны к автомагнитоле

Процесс подключения антенны зависит от типа используемых разъемов. Каковы основные шаги?

1. Отключите питание магнитолы
2. Подсоедините антенный переходник к штатному разъему автомобиля
3. Подключите другой конец переходника к антенному входу магнитолы
4. Если есть провод питания, подключите его к соответствующему выходу магнитолы
5. Аккуратно уложите кабель, избегая перегибов
6. Включите магнитолу и проверьте качество приема

При использовании переходника с фантомным питанием важно правильно подключить провод питания. Обычно это синий провод, который нужно соединить с управляющим выходом магнитолы для антенны.

Распространенные ошибки при подключении антенны

При самостоятельном подключении антенны легко допустить ошибки. Каких проблем следует избегать?

• Неправильный выбор переходника, несовместимого с разъемами
• Отсутствие подключения питания для активной антенны
• Повреждение контактов при неаккуратном соединении
• Перегибы и зажимы антенного кабеля
• Неправильная ориентация разъемов при подключении

Внимательность и аккуратность при подключении помогут избежать большинства проблем и обеспечат качественный прием радиосигнала.

Усиление сигнала автомобильной антенны

Иногда даже при правильном подключении антенны качество приема оставляет желать лучшего. Как можно усилить сигнал?

• Использование активной антенны со встроенным усилителем
• Установка внешнего антенного усилителя
• Замена штатной антенны на более эффективную
• Правильное расположение антенны на кузове автомобиля
• Проверка качества соединений и состояния кабеля

Выбор метода усиления сигнала зависит от конкретной ситуации. В некоторых случаях может потребоваться комплексный подход для достижения оптимального результата.

Активные антенны: преимущества и недостатки

Активные антенны со встроенным усилителем становятся все более популярными. В чем их плюсы и минусы?

Преимущества:

• Улучшенный прием слабого сигнала
• Компактные размеры
• Простота установки

Недостатки:

• Более высокая стоимость
• Необходимость питания от бортовой сети
• Возможность перегрузки при сильном сигнале

Активная антенна может быть хорошим решением для районов со слабым радиосигналом, но в городских условиях обычная пассивная антенна часто работает не хуже.

Антенные переходники ISO, DIN, FACRA

Наша категория товаров Антенные переходники очень популярна, и это понятно так как при замене штатной магнитолы практически на любом современном автомобиле вам скорее всего понадобится такой переходник.

В описании к антенным переходникам часто встречаются такие названия стандартов как ISO, DIN, FAKRA. Попробуем разобраться что это значит и как правильно подобрать антенный переходник.

1. Антенный разъем стандарта DIN

Антенный разъем стандарта DIN используется в подавляющем большинстве современных автомагнитол.

В общем, если у вас из автомобиля выходит антенный провод с разъемом такого же стандарта то вам повезло и ничего больше покупать не придется.

2. Антенный разъем стандарта ISO

В некоторых магнитолах, в основном немецкого производства или ориентированных на европейский рынок (такие как некоторые модели Alpine) используется антенный разъем стандарта ISO.

Также ISO-разъем используется на некоторых штатных магнитолах до начала 2000-х годов. Выглядит он так:

Для подключения такой магнитолы к «обычной» антенне стандарта DIN понадобится переходник с ISO-выходом. Например, вот такой переходник DIN->ISO:

Если вы меняете магнитолу и у вас из машины выходит антенный провод с разъемом стандарта ISO (обычно это европейские автомобили, вся VAG-группа до начала 2000-х годов), то вам нужен обратный переходник ISO->DIN:

Следует обратить внимание, что на некоторых автомобилях с ISO-разъемами антенн используется так называемое «фантомное» питание антенного усилителя. Поэтому понадобится переходник с фантомным питанием, который вы тоже можете выбрать в нашей категории Антенные переходники.

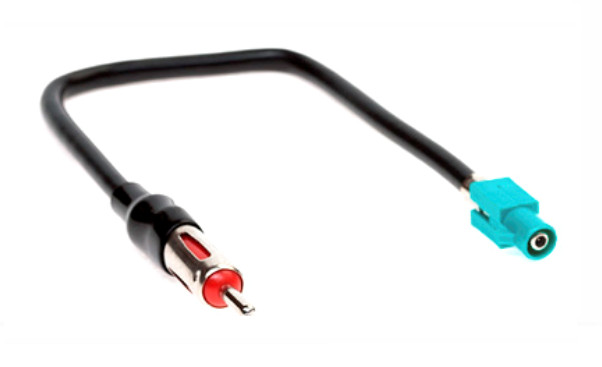

3. Антенный разъем стандарта FAKRA

В большинстве современных автомобилей европейского производства используется антенный разъем стандарта FAKRA.

Это специфический разъем обычно зеленого цвета. На автомобилях бывает или один или два антенных разъема FAKRA, в зависимости от количества установленных антенн. Вот так выглядит антенный разъем стандарта FAKRA (со стороны магнитолы):

В большинстве случаев антенны с FAKRA разъемами имеют фантомное питание, поэтому для них существуют соответствующие переходники:

Вот так выглядит переходник под двойную антенну FAKRA:

На такой антенный переходник надо обязательно подавать питание от магнитолы, для того чтобы работал антенный усилитель. Иначе радиоприем будет очень плохой.

Также на некоторых автомобилях (BMW например) используются антенны без фантомного питания. Для них есть антенные адаптеры FAKRA->DIN без питания:

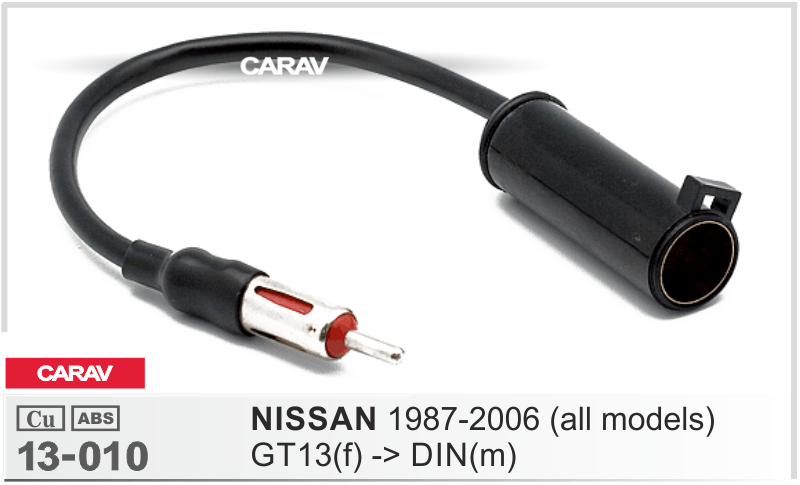

4. Антенные разъемы других стандартов

На автомобилях японского, корейского, американского производства используются свои собственные стандарты антенных разъемов.

На Honda свой, на Toyota свой, на Chevrolet свой. Для того чтобы выбрать правильный антенный переходник для вашего автомобиля, воспользуйтесь фильтром в нашей категории Антенные переходники. Выберите тип переходника или модель автомобиля, для которой он предназначен:

Антенный переходник для автомагнитолы: штекер, разъем, подключение

Содержание

1. Разновидности и принцип работы
2. Советы по выбору
3. Подключение к автомагнитоле
4. Место крепления
5. Выбор штекера
6. Питание усилителя
7. Пошаговая инструкция монтажа внутри салона

Антенный переходник для автомагнитолы нужен для подключения антенны автомобиля к магнитоле с целью усиления приема сигнала и возможности прослушивания радио. В случае если музыка воспроизводится с диска или другого физического носителя, то в адаптере антенны чаще нет необходимости и его можно отключить.

Разновидности и принцип работы

Выпускаемые автомагнитолы обладают расширенным функционалом, но с приемом сигналов вдали от городов часто возникают сложности. Для решения этой проблемы существует усилитель, повышающий прием радиосигнала магнитолой.

Также существуют адаптеры, позволяющие произвести подключение антенны к автомагнитоле и усилить качество приема сигнала в 2-3 раза. Современные девайсы создаются по двухкаскадной схеме и не сильно отличаются между собой. Одной стороной адаптер крепится к антенне, с другой — штекер вставляется в гнездо автомагнитолы.

Их покупка целесообразна в случае слабого приема сигнала, определить который можно по следующим параметрам: низкое качество звука при просмотре видео или прослушивании музыки вплоть до наличия помех, тресков и характерных шипений; снижение количества принимаемых станций магнитолой. Также экран магнитолы самостоятельно показывает низкий уровень приема сигнала, а у некоторых производителей картинка на дисплее монитора ТВ-тюнера при этом темнеет или вовсе исчезает.

Советы по выбору

На следующие факторы нужно обратить внимание при выборе усилителя для антенны: коэффициент усиления должен составлять 15-25 дБ; для защиты устройства от возможных перегрузок динамический спектр должен быть высоким, а коэффициент шума намного меньше, чем качественный сигнал. Самый главный параметр, по которому нужно выбирать устройство, это высокий коэффициент усиления.

Адаптеры лучше покупать со встроенными усилителями, несмотря на более высокую цену по сравнению с аналогами без таковых, потому что они обладают лучшим качеством работы.

Из отечественных производителей можно остановиться на линейке продукции «Триада».

Отдельное внимание стоит обратить на устройство Триада-304, у этой серии много положительных отзывов и имеется возможность быстрого отключения устройства при необходимости.

Из зарубежных производителей выделяется компания «Пролоджи». Модели этой марки могут одновременно улучшать прием не только аналоговых, но и цифровых сигналов. Существует возможность работы с 2 антеннами.

Подключение к автомагнитоле

Питание от усилителя подключается к разъему антенны. Лучше, если антенна будет внешняя, это активирует передающий, а не пассивный диполь. В населенных пунктах или в местах, где сигнал более стабилен, можно усилитель отключить или снизить мощность, т. к. он будет мешать нормальной работе антенны.

Применять усилитель и активную антенну вместе не рекомендуется. Это приведет к ухудшению качества принимаемого сигнала. При замене автомагнитолы необходимо подключить переходник через соответствующий кабель гнезда, что позволит избежать сбоев при приеме сигнала.

Место крепления

Активную антенну можно прикрепить с помощью двухстороннего скотча или специального клея. Устанавливается чаще на лобовом стекле напротив сиденья пассажира. Выбор места обусловлен близостью автомагнитолы и удобствами осуществления монтажа кабелей в обшивку автомобиля.

Можно разместить антенну на крыше, это усилит сигнал, но установка производится сложнее. Стоит учитывать, что со временем происходит окисление металлических частей и мощность сигнала постепенно падает.

Не рекомендуется устанавливать на крыше, если в автомобиле есть камера заднего вида.

При установке антенны нужно следовать ряду правил: не размещать кабели поблизости от источников помех и прятать их под обшивку машины, что предотвратит возможную поломку в дальнейшем.

Выбор штекера

Акустика компонентная разных производителей чаще имеет собственные переходники, единого общепринятого формата нет.

В случаях когда штекер не соответствует формату гнезда, нужно приобрести подходящий магнитоле переходник антенны.

Питание усилителя

Подключение современных устройств производится через разъем приемного устройства сразу к автомагнитоле. Сигнал передается от активной антенны, а обратно по другой паре идет напряжение в 12 В.

Если производитель не предусмотрел подобного варианта, то можно осуществить подключение к питанию через коробку предохранителей или настроить это вручную.

Пошаговая инструкция монтажа внутри салона

Установка в этом случае зависит от производителя, но отличительных особенностей немного. Принцип установки изложен в документации, которая идет в комплекте с устройством.

Сначала нужно протереть спиртовой салфеткой предполагаемое место установки антенны для того, чтобы обезжирить поверхность. Потом выбрать место расположения антенны и установить монтажный диск. Заклеить полоски, чтобы избежать неправильного размещения устройства. Установить на штырь монтажного диска усы приема сигнала и зафиксировать. Снять боковую облицовку автомобиля и закрепить провода с помощью стяжек, подсоединить к проводке штатного головного устройства.

Затем снять бардачок и извлечь автомагнитолу из гнезда. Провод питания синего цвета из разъема ISO подключить к проводу антенного усилителя. После соединить полный размер провода, по которому будет поступать сигнал, с разъемом на задней панели аппарата. Проверить уровень приема сигнала и корректность работы магнитолы. Поставить устройство и бардачок обратно, монтировать снятую облицовку.
