Содержание

Антистатическое оснащение, антистатическая защита, антистатические браслеты, ковры, одежда, Санкт-Петербург

Антистатика

Электростатический разряд ESD может повредить полупроводниковые приборы и компоненты радиоэлектроники. Поэтому там, где осуществляется изготовление, ремонт или использование приборов микроэлектроники, необходимо соблюдать меры по защите от статического электричества на протяжении всего производственного цикла, от доставки и хранения комплектующих и до отправки готовых изделий.

Антистатическая защита относится к числу обязательных мер в химической, нефтеперерабатывающей промышленности. В России существует разработанный свою правил организации рабочего места на таких производствах

Антистатическое оснащение и защита БЕЛТЕМА

Антистатическое рабочее место подразумевает наличие антистатической мебели, заземленных поверхностей, на которых производятся работы, индивидуальных средств ESD-защиты работника, антистатического инструмента и рабочей тары, а также обеспечение заземления электроинструмента и приборов.

Антистатическое оснащение, изготавливаемое компанией БЕЛТЕМА, состоит из следующих предметов:

− напольное покрытие,

− настольное покрытие,

− антистатический коврик с гнездами заземления,

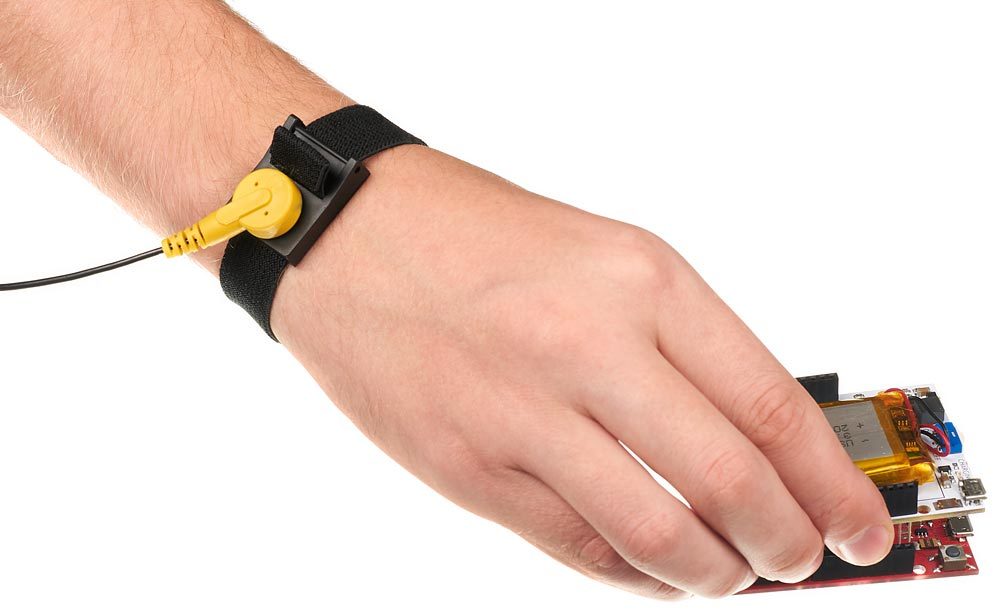

− антистатический браслет,

− гарнитура заземления,

− колодка заземления,

− антистатические кисточки и щетки,

− антистатические пакеты,

− антистатическая одежда.

Антистатическое покрытие может быть изготовлено либо полностью из антистатического материала, либо из двух слоев, один слой состоит из рассеивающего электростатические заряды материала, устойчивого к механическим нагрузкам и повышенным температурам, а другой обеспечивает быстрое и непрерывное стекание электрического заряда. Покрытие комплектуется гарнитурой заземления, имеющей встроенное сопротивление в 1 МОм, шнуром, зажимом «крокодил».

Заземление работника обеспечивают индивидуальные средства ESD-защиты: специальная обувь, антистатический браслет. Последний имеет эластичный ремешок, подключение к гарнитуре заземления, штекер и зажим «крокодил», включает встроенное сопротивление 1 МОм.

Купить антистатическое оснащение для рабочих мест с доставкой в Москве, Санкт Петербурге, Нижнем Новгороде, Новосибирске, Екатеринбурге, Красноярске, Челябинске, Томске, Уфе, Казани, Омске, Перми, Ростове-на-дону, Самаре, Калуге, Туле, Мурманске, Воронеже, а также в Казахстане, Белоруссии или других города России и СНГ можно в компании Белтема или у наших дилеров.

Оформить заказ по телефону: 8 800 500 07 16

Стандарты: ESD-защита

Главная / ESD / Стандарты / Стандарты: ESD-защита

ГОСТ Р 53734.5.1-2009
Электростатика. Защита электронных устройств от электростатических явлений. Общие требования.

ГОСТ Р 53734.5.2-2009
Электростатика. Защита электронных устройств от электростатических явлений. Руководство по применению.

ГОСТ Р 53734.2.3-2010
Электростатика. Часть 2.3. Методы определения электрического сопротивления твердых плоских материалов, используемых с целью предотвращения накопления электростатического заряда.

ГОСТ Р 53734.4.1-2010
Электростатика. Часть 4.1. Методы испытаний для прикладных задач. Электрическое сопротивление напольных покрытий и установленных полов.

ГОСТ Р 53734.4.3-2010
Электростатика. Часть 4.3. Методы испытаний для прикладных задач. Обувь.

ГОСТ Р 53734.4.5-2010
Электростатика. Часть 4.5. Методы испытаний для прикладных задач. Методы оценки электростатических свойств обуви и напольного покрытия в комбинации с человеком.

ГОСТ Р 53734.4.6-2012
Электростатика. Часть 4-6. Методы испытаний для прикладных задач. Антистатические браслеты.

ГОСТ Р 53734.4.7-2012
Электростатика. Часть 4-7. Методы испытаний для прикладных задач. Ионизация.

ГОСТ Р 53734.4.8-2012
Электростатика. Часть 4-8. Методы испытаний для прикладных задач. Экранирование разрядов. Пакеты.

ГОСТ Р 53734.4.9-2012
Электростатика. Часть 4-9. Методы испытаний для прикладных задач. Одежда.

Требования стандарта ГОСТ Р 53734 (МЭК 61340) к объектам в УЗЭ

Требования к заземлению персонала.

Таблица 1
Провода антистатических браслетов
Приемка продукцииПроверка соответствия
Способ измеренийПределыСм. «Антистатический браслет»
ГОСТ Р 53734.4.6-2012 <5×106 Ом или определяемое пользователем значение

Техническое требование Заземление персонала

Сопротивление антистатического браслета
Приемка продукцииПроверка соответствия
Способ измеренийПределыНе применяется
ГОСТ Р 53734.4.6-2012
внутри ≤1×105 Ом
снаружи >1×107 Ом
≤1×105 Ом
>1×107 Ом

Техническое требование Заземление персонала

Антистатический браслет
Приемка продукцииПроверка соответствия
Не применяетсяСпособ измеренийПределы
ГОСТ Р 53734. 5.1-2009 Пункт А.1 R<3,5×107 Ом

Техническое требование Заземление персонала

Обувь
Приемка продукцииПроверка соответствия
Способ измеренийПределыСм. «Сотрудник-обувь»
ГОСТ Р 53734.4.3-2010 Проводящая: < 1×105 Ом
Рассеивающая: 1×105≤R≤1×108 Ом

Техническое требование Заземление персонала

Система «Сотрудник-Обувь-Пол»
Приемка продукцииПроверка соответствия
Способ измеренийПределыСм. «Сотрудник-обувь»
ГОСТ Р 53734.4.5-2010 Rg<3,5×107 Ом или Rg<1,0×109 Ом и напряжение тела < 100 В (среднее из 5 самых высоких значений)

Техническое требование Заземление персонала

Система «Сотрудник-Обувь»
Приемка продукцииПроверка соответствия
Способ измеренийПределыСпособ измеренийПределы
ГОСТ Р 53734. 4.5-2010 Не применяется ГОСТ Р 53734.5.1-2009 R<3,5×107 Ом

Техническое требование Заземление персонала

Примечания

  1. Если антистатическая одежда является частью системы заземления «Антистатический браслет», общее сопротивление системы, включающее сотрудника, одежду и провод заземления, должно быть менее 3,5x10
    7
     Ом.
  2. Используемый в этой таблице символ: Rg означает сопротивление относительно земли.

Требования к УЗЭ. Таблица 2

Рабочие поверхности, стеллажи и тележки
Приемка продукцииПроверка соответствия
Способ измеренийПределыСпособ измеренийПределы
ГОСТ Р 53734.2.3-2010 Rgp <1×109 Ом RР-P <1×109 Ом ГОСТ Р 53734. 2.3-2010 Rg <1×109 Ом7 Ом

Техническое требование Требования к УЗЭ

Пол
Приемка продукцииПроверка соответствия
Способ измеренийПределыСпособ измеренийПределы
ГОСТ Р 53734.4.1-2010 Rgp <1×109 Ом ГОСТ Р 53734.4.1-2010 Rg <1×109 Ом

Техническое требование Требования к УЗЭ

Ионизация
Приемка продукцииПроверка соответствия
Способ измеренийПределыСпособ измеренийПределы
ГОСТ Р 53734.4.7-2012 ГОСТ Р 53734.4.7-2012
Ослабление (1 000 В до 100 В) < 20 с Ослабление (1 000 В до 100 В) < 20 с
Напряжение смещения < ±50 В Напряжение смещения < ±50 В

Техническое требование Требования к УЗЭ

Стул
Приемка продукцииПроверка соответствия
Способ измеренийПределыСпособ измеренийПределы
ГОСТ Р 53734.
2.3-2010 (измерения сопротивления до заземляемой точки — 8.6.3)
Rgp <1×1010 Ом ГОСТ Р 53734.2.3-2010 Rgp <1×1010 Ом

Техническое требование Требования к УЗЭ

Одежда
Приемка продукцииПроверка соответствия
Способ измеренийПределыСпособ измеренийПределы
ГОСТ Р 53734.4.9-2012 Rр-p <1×1012 Ом ГОСТ Р 53734.4.9-2012 Rр-p <1×1012 Ом

Техническое требование Требования к УЗЭ

Одежда (заземляемая)
Приемка продукцииПроверка соответствия
Способ измеренийПределыСпособ измеренийПределы
ГОСТ Р 53734.
4.9-2012
Rр-p <1×1012 Ом ГОСТ Р 53734.4.9-2012 Rр-p <1×109 Ом

Техническое требование Требования к УЗЭ

Примечания

  1. При приемке продукции, параметры окружающей среды при испытаниях должны быть 12% RH и 23°С.
  2. Методы испытания при проверке соответствия относятся только к базовой методике испытания. Не ожидается, что метод испытания должен соблюдаться полностью.
  3. Символы, используемые в этой таблице: Rр-p — сопротивление от точки до точки, Rg — сопротивление относительно земли и Rgp — сопротивление до точки заземления.
  4. Максимально допустимое напряжение разрешенное для измерения, которое может использоваться в программе ЭСР-управления согласно требованиям настоящего стандарта составляет 100 В.
  5. Если покрытие пола, используется для заземления персонала, работающего с чувствительными к ЭСР компонентами, см.  соответствующие системные требования, указанные в Таблице 1.
  6. В ситуациях, опасных с точки зрения разряда от заряженного устройства (модель МЗУ), рекомендуется установить нижний предел сопротивления от точки до точки в 1×104 Ом.
  7. Если заземляемая одежда используется как часть первичного пути заземления сотрудника (сотрудник соединяется с одеждой, которая соединяется с проводом заземления, прикрепленным к земле), тогда максимальное сопротивление от тела сотрудника до заземления должно составлять 3,5×107 Ом.

← Другие стандарты

Антистатическое оснащение (ESD) -

ESD (electrostatic discharge) — это разряд статического электричества. Аббревиатура ESD используется для описания технологий, которые требуют соблюдения норм антистатической безопасности, а также для маркировки материалов и инструментов, используемых в данных процессах. Антистатическое оснащение предприятий должно соответствовать стандарту IEC61340-5-1.

Электрический заряд малой силы, который способен доставить человеку только неприятные ощущения, в большинстве случаев может вывести из строя полупроводниковые приборы или их компоненты. Независимо от того что энергия, переносимая электростатическим разрядом, небольшая, разность потенциалов приводит к образованию токов, достаточных для поломки чувствительной электроники или нанесения кристаллу повреждений, которые могут привести к отказу оборудования. Антистатическое оснащение – контейнеры, браслеты, антистатические пакеты - обеспечивает увеличения срока службы электрических приборов, а также повышает безопасность работы.

Предотвратить или избежать образования статического электричества в жизни невозможно. Например, если человек прошел по ковру, его тело накапливает на себе заряд порядка 1000 В. В случае если радиомонтажник придет на работу в шерстяной или синтетической одежде, то напряжение электрического заряда будет составлять около 1500 В, при этом показатель зависит от влажности воздуха. При ее снижении на 10% - 20% напряжение резко увеличивается. Не стоит забывать, что для чувствительных элементов электрического оборудования данные перепады могут привести к повреждению или поломке прибора.

Анализируя все вышеперечисленное, стоит отметить важность организации антистатических зон на производстве. К сожалению, не на всех предприятиях существует возможность полноценно оснастить участок проводящими материалами (антистатический линолеум, спецодежда и др.). Одной из причин этого может являться цена на антистатический материал, однако стоит помнить, что введение каждого нового этапа в таком оснащении снижает уровень брака почти на 3%.

Основными составляющими комплексной антистатической защиты являются:

• Антистатический браслет
• Антистатическая одежда
• Антистатическое покрытие
• Антистатический пакет
• Антистатический контейнер
• Антистатические наклейки
• Измерители статического напряжения
• Ионизаторы
• Антистатическая мебель
• Антистатическая тара

Схема идеальной рабочей зоны, защищенной от статического электричества




1. Предупреждающая табличка о входе в зону, защищенную от статического электричества (ЕРА)
2. Предупреждающая табличка о нахождении в ЕРА
3. Предупреждающая табличка о выходе из ЕРА
4. Контролируемый доступ в ЕРА
5. Обувь-браслет-тестер у входа в ЕРА
6. Пластина для тестирования одного ботинка
7. Протокол тестирования обуви и браслетов
8. ESD-пол, соединенный с ESD-землей
9. Провод заземления поверхностей рабочих столов
10. Провод заземления поверхностей полок
11. Браслет с проводом, подключённым к колодке заземления
12. Жало паяльника, присоединенное непосредственно к ESD-земле
13. Соединительная колодка для заземляющих проводов и ESD-земли
14. Соединение ESD-земли с защитным заземлением
15. Полупроводящие, заземлённые ящики для хранения
16. Полупроводящие перчатки для работ с электронным оборудованием
17. Пневматический пистолет с ионизатором
18. ESD-ручные инструменты
19. Полупроводящие и заземлённые рабочие поверхности микроскопа и других приборов
20. ESD-скоросшиватели для документации
21. Диссипативная пластиковая папка для бумаг
22. ESD-рабочий стул
23. Полупроводящая обувь
24. Полупроводящие или диссипативные брюки
25. Полупроводящая рабочая одежда
26. Тележка с проводящими колёсами и полупроводящими полками
27. Стеллаж для хранения с полупроводящими и заземлёнными полками
28. Гигрометр
29. Вентилятор-ионизатор

НОРМАТИВЫ

Начальное представление о действующих международных нормативах в области антистатического оснащения можно получить из таблицы, которая частично извлечена из стандарта IEC61340-5-1.


Типы объектов в
антистатической зоне
Поверхностное сопротивление или сопротивление точка-точка Проходное сопротивление к земле или точке заземления антистатической зоны Время стекания заряда
(для объектов с сопротивлением более 10 ГОм и изоляторов)
Настольные покрытия складские полки, транспортные тележки 10 кОм — 10 ГОм 750 кОм — 1 ГОм
Покрытие пола   Не выше 1 ГОм. Ограничение снизу определяется требованиями электробезопасности.
При использовании обуви и покрытия пола как первичного средства заземления общее сопротивление рекомендуется в пределах 750 кОм — 35 Мом

Обувь в рабочем состоянии (сопротивление на металлической плите) в качестве первичного или вторичного средства заземления   50 кОм — 100 Мом (для пары) и 100 кОм — 100 Мом (одна). При использовании обуви и покрытия пола как первичного средства заземления общее сопротивление рекомендуется в пределах 750 кОм — 35 Мом
Предметы одежды
(халаты, брюки и т.п.)
Не выше 1000 ГОм.
Ограничение снизу определяется требованиями электробезопасности
  от 1000 В до 100 В
не более 2 секунд
Сиденье стула   не выше 10 кОм
Браслет (отдельно, до разъемной клипсы)   не выше 10 кОм
Шнур для браслета 750 кОм — 5 Мом из расчета напряжения питающей сети 230 В переменного тока; мощность резистора не менее 0,25 Вт
Браслет со шнуром в системе заземления   750 кОм — 35 Mом
Инструменты   Не выше 1000 ГОм.
Ограничение снизу определяется требованиями электробезопасности
от 1000 В до 100 В
не более 2 секунд
Ионизаторы     Нейтрализация заряда в зоне действия: от 1000 В до 100 В не более 20 секунд

С ЧЕГО НАЧАТЬ:

Следует помнить, что человек является основным «генератором» статического заряда в рабочей зоне, поэтому индивидуальные средства ESD-защиты являются ключевым пунктом любой антистатической программы. Считается, что около 70% повреждений электронных компонентов статическим электричеством вызваны ненадежным заземлением персонала. Для обеспечения ESD-безопасности на рабочем месте и в производственных помещениях следует соблюдать три базовых правила:

1. Использовать только антистатические материалы и инструмент.
2. Обеспечить надежное заземление всех «заземляемых» объектов, с которых принципиально может стекать заряд через проводники.
3. Из рабочей зоны по возможности удалить диэлектрики (материалы, имеющие поверхностное сопротивление более 100 ГОм), заземление которых через проводник бесполезно для стекания заряда. При вынужденном присутствии таких объектов в рабочей зоне применяется локальная ионизация воздуха, либо ежедневная обработка помещения и рабочих поверхностей специальными жидкостями (как пример ТОПБИО), рассеивающими заряд, и препятствующими накоплению статического электричества.

ЗАЗЕМЛЕНИЕ ПЕРСОНАЛА:

1. Прежде всего, необходимо помнить, что наличие заземляющего браслета на руке монтажника является обязательным. Сейчас на рынке представлено множество вариантов антистатических браслетов металлических или тканевых. Браслет соединяется шнуром с резистором 1 Мом с шиной заземления. Он должен плотно обхватывать запястье. Свободно болтающийся на руке браслет средством защиты не является.
2. Одежда и обувь. Как уже говорилось выше, наличие синтетики и шерсти в одежде приводит к самым плачевным последствиям для элементной базы. Поэтому в EPA-зоне можно находиться только в специально для этого предназначенных халатах или костюмах. Смысл антистатической обуви без антистатического напольного покрытия теряется.
3. Антистатические настольные покрытия так же являются важным атрибутом EPA зоны. Они должны быть выполнены из термостойкого материала. Верхний слой такого покрытия – рассеивающий, а нижний выполнен из проводящей резины.

ПРОМЫШЛЕННАЯ МЕБЕЛЬ:

Рабочее место монтажника включает в себя: стол, кресло, часто подставку под ноги (при отсутствии антистатического напольного покрытия). Естественно в идеальном варианте, вся мебель в зоне свободной от статики должна быть выполнена из ESD материалов. В крайнем случае, необходимо как можно чаще проводить влажную уборку рабочего место раствором спец средств, таких как концентрат ТОП БИО, или аэрозольный ANTISTATIC от Cramolin.
Так же важным атрибутом является антистатическая тара. Элементная база всегда должна быть под рукой, и, естественно, храниться она должна в ячейках и кассетницах, выполненных из ESD-материалов.

АНТИСТАТИЧЕСКАЯ УПАКОВКА:

Хранение и транспортировка готовых изделий — завершающий этап производственного цикла на фирмах-изготовителях и базовая составляющая деятельности фирм-дистрибьюторов. Согласно западным источникам, около 25% брака образуется в ходе транспортировки и хранения компонентов при отсутствии должной упаковки. Результатом воздействия статического электричества на полупроводниковый кристалл может стать как немедленный выход микросхемы из строя, так и изначально незаметные дефекты, приводящие к сокращению срока эксплуатации, снижению надежности и деградации параметров готового изделия. Антистатические пакеты, кейсы, рассеивающий поролон и упаковочный материал.

ИОНИЗАЦИЯ ВОЗДУХА:

К сожалению, не все материалы в EPA-зоне поддаются заземлению. Полностью избежать диэлектриков (материалов имеющих сопротивление более 100 ГОм) не удастся. Их заземление не приводит к стеканию заряда на землю. Это шнуры питания, корпуса приборов, органы управления, пластмассовые детали, изоляционные материалы. на производстве удается заземлить. Для того, чтобы эффективно нейтрализовать заряд на диэлектрике, необходимо увеличить проводимость окружающего воздуха. Есть два пути снижения остроты проблемы: повышение влажности воздуха и его ионизация. Влажная уборка помещений с использованием спецсредств (как пример ТОПБИО) способна во многом снизить остроту проблемы, однако ионизация является наиболее эффективным способом нейтрализации заряда в диэлектриках.

Ионизатор генерирует поток положительно и отрицательно заряженных ионов, которые, притягиваясь к молекулам противоположной полярности, нейтрализуют статический заряд на объектах рабочей зоны. Для доставки ионов к рабочим поверхностям объектов ионизаторы обычно оснащаются встроенным вентилятором.

ESD-МОНИТОРИНГ И АУДИТ:

Естественно за соблюдением норм и правил нахождения в антистатической зоне должен быть постоянный контроль. Человеческий фактор способен свести на нет любые инвестиции в техническое оснащение.
Для аудита EPA-зоны незаменимы тестеры поверхностного сопротивления, измерения напряженности статического поля, измерители статических потенциалов. Так же необходимо постоянно контролировать температуру и влажность в помещении (например, можно воспользоваться термогирометром Testo 608-h2, Testo 622).



Где могут пригодиться осциллографы?



Статическое электричество и антистатическая ESD одежда

Статическое электричество возникает вследствие сохранения зарядов электростатического поля на диэлектрических материалах. Оно отрицательно влияет на жизнь человека и эксплуатацию электрических устройств. Образование искр от статического электричества способствует пожарам и взрывам. Мощности энергии вполне хватит для возгорания газовоздушных смесей и пыли.


Статическое электричество — невидимый «киллер», наносящий ощутимые убытки при недооценке его силы. Сегодня оснащение электронных производств средствами антистатической защиты стало стандартом (IEC 61340-5-1). Потому что с ростом степени интеграции и уменьшением размеров элементов на кристалле повышается уязвимость самых сложных и дорогостоящих микросхем к повреждению статическим электричеством.

ESD (Electrostatic Discharge) — электростатический разряд — передача электростатического заряда между объектами с разными электростатическими потенциалами, происходящая через непосредственное контактирование объектов или индуцированная электростатическим полем. Внутри ESD-защищенной зоны (EpA) не должно быть разностей потенциалов более 100 В/см. Следует использовать только антистатические материалы, обеспечить достаточную влажность и надежное заземление, удалить не заземляемые изделия и материалы. Человек является основным «генератором» статического заряда в рабочей зоне, поэтому индивидуальные средства ESD-защиты являются одним из ключевых пунктов любой антистатической программы. Все международные стандарты, включая общеевропейский IEC 61340-5-1, подчеркивают необходимость использования специальной одежды и обуви как непосредственно на рабочем месте, так и в любой EsD-защищенной зоне предприятия. Заземление при помощи браслета не предотвращает генерации заряда на обыкновенной (в том числе нижней) одежде человека.

Антистатическая одежда выполняет следующие функции защиты:

  • предотвращение генерации заряда на одежде при трении;
  • предотвращение неконтролируемого разряда статического электричества с обычной одежды оператора на чувствительные элементы в рабочей зоне;
  • используется как вторичное средство заземления персонала благодаря тому, что при контакте халата с проводящим покрытием сиденья и спинки антистатического стула заряд стекает через них на землю;
  • В соответствии со европейским стандартом IEC61340-5-1, время стекания заряда с предметов антистатической одежды от напряжения 1000 В до 100 В не должно превышать двух секунд.
Наиболее популярными предметами антистатической одежды являются халаты с длинным рукавом, белого или синеватого цвета. Ткань для ESD-одежды содержит 65% полиэстера, 34% хлопока, 1% проводящего волокна.

Такая антистатическая одежда как халат выполняет три важных функции в системе комплексной защиты от статического электричества:

  1. Экранирует внешние объекты от воздействия электростатических полей, возникающих на внутренней одежде при трении.
    Вниманиe: на рабочем месте халат должен быть постоянно застегнут на все пуговицы (в американском стандарте ANSI/ESD S20.20 это требование указано даже отдельным пунктом), иначе его экранирующая роль сведется к минимуму.
  2. Служит проводником для стекания заряда на землю с тела работника через антистатическую обивку сиденья и спинки стула.
    Внимание: халат не заменяет собой первичные средства, такие как наручный браслет или антистатическая обувь.
  3. Рассеивает (то есть не генерирует и не аккумулирует) трибоэлектрический заряд.
    Внимание: этим свойством в большей мере обладают халаты с основой из хлопка без синтетических добавок.
Для реализации перечисленных функций в ткань антистатической одежды вплетена тонкая сетка из токопроводящей карбоновой (неметаллической) нити, хорошо различимая на фоне белой ткани в виде регулярных квадратов. Одежда с антистатическим эффектом маркируется на видном месте стандартным черно-желтым ESD-символом с изображением кисти руки в треугольнике под полуокружностью. В соответствии со стандартом IEC61340-5-1 время стекания заряда с предметов антистатической одежды от напряжения 1000 В до 100 В не должно превышать двух секунд; у изделий высшего качества оно обычно не превышает одной секунды.

К антистатическим аксессуарам правомочно можно отнести и перчатки из чистого хлопка, минимизирующие генерацию статического заряда.

Введение на предприятии программы контроля статического электричества, возможно, является одной из лучших инвестиций в область управления качеством продукции. Капиталовложения в реализацию мер по защите от статического электричества компенсируются повышением процента выхода годных изделий и снижением расходов на гарантийное обслуживание. Нередко они являются обязательным условием для сертификации производств и ремонтных мастерских.

ESD – мифы и реальность

Применяя простые и доступные понятия, обратим внимание на некоторые заблуждения, а также практические рекомендации в области применения средств защиты от электростатических явлений, не вдаваясь в глубину физических явлений. Описание этих явлений есть в огромном количестве статей, учебников, в отчетах по исследованиям и других источниках.

ESD (электростатический разряд) существует на протяжении всей жизни Вселенной и планеты Земля. И этому разряду совершенно безразличен уровень наших познаний о нем — он просто воздействует на нас, на окружающие предметы, окружающую среду, приборы, машины и т. д. Еще наши далекие предки, сталкиваясь с катастрофическими последствиями воздействия ESD — с молниями, пытались найти способы защиты от них, не понимая сути явления. По мере развития цивилизации и особенно технического прогресса необходимость в защите от ESD становилась все более актуальной.

Один из характерных примеров из прошлого, где требовалось принять серьезные меры по защите от воздействия ESD — производство пороха в больших объемах. Отсутствие знаний в области электростатических явлений приводило к катастрофическим последствиям. При перемещении больших объемов пороха накапливались огромные электростатические заряды, разряд которых рано или поздно приводил к детонации. Процесс изучения электростатических явлений и разработка средств и мероприятий по защите от их воздействия продолжаются непрерывно, причем практически во всех областях деятельности человечества.

Два слова о некоторых заблуждениях в терминологии. Часто можно услышать в разговорной речи специалистов разного уровня или обнаружить в статьях, каталогах и других публикациях некорректные, чисто сленговые выражения типа: ESD-стандарты; ESD-зона; ESD-исполнение; ESD-упаковка; ESD-коврик и т. п. История массового применения этих сленгов в среде специалистов, работающих в области радиоэлектроники, уходит в 90-е годы прошлого столетия. Тогда коммерческие компании начали выводить на отечественный рынок современное оборудование, технологии, компоненты и, в том числе, всевозможные средства, приборы и материалы для организации рабочих зон, обеспечивающие защиту от электростатических разрядов — Electrostatic Protected Area (EPA).

Непрофессиональные переводы, невысокая техническая компетенция коммерсантов, плохое знание английского языка в сочетании с легко произносимым буквосочетанием «ESD» и породили сленговые выражения. В свою очередь, у определенного контингента возникла ассоциация, что ESD сокращенно означает антистатическую защиту.

Свою «лепту» внесла табличка (РИС.1), обозначающая локальную зону, защищенную от воздействия ESD (электростатических разрядов). Если не знать точно, что она обозначает, а только услышать, что это обозначение антистатической зоны, можно предположить, что ESD — это и есть английская аббревиатура антистатической зоны. Так электростатический разряд (ESD) превратился в антистатическую защиту (или еще в один сленг — антистатика).

Для внесения ясности в использование английской терминологии следует запомнить переводы наиболее часто встречающихся терминов:

▪ Electrostatic discharge (ESD) — электростатический разряд;

▪ Electrostatic Protected Area (EPA) — зона, защищенная от электростатического разряда;

▪ ESD-protected work area — рабочая зона, защищенная от электростатического разряда.

Примеры предупреждающих табличек, обозначающих границы зон, в которых приняты меры по защите от электростатических разрядов, приведены на РИС.2.

В 2009 г. был утвержден ГОСТ Р 5373.5.1-2009 (МЭК61340-5-1:2007) «Защита электронных устройств от электростатических явлений».

В стандарте предлагаются варианты сокращений терминов:

  • ЭСР — электростатический разряд;
  • УЗЭ — участок, защищенный от электростатического разряда;
  • ЭСР-координатор — лицо, отвечающее за все аспекты защиты от ЭСР;
  • ЭСР-защита — защита от электростатического разряда;
  • и т. д.

Несмотря на то, что вышеуказанный ГОСТ действует уже 7 лет, предложенные в нем сокращения редко применяются при написании статей и, тем более, не употребляются в разговорной речи.

Существует множество заблуждений по поводу применения средств защиты от электростатических разрядов, вплоть до приписывания им свойств, которые они обеспечить не могут. Например, у заказчика задача — сортировать товар (не подверженный повреждениям электростатическими разрядами), упакованный в обычную полиэтиленовую пленку. Соответственно, перемещение больших объемов полиэтиленовой пленки способствует непрерывному образованию электростатических зарядов, величина которых может достигать сотен киловольт. Приближаясь на расстояние пробоя к предмету, имеющему такой заряд, человек каждый раз подвергается кратковременному, но весьма неприятному воздействию электрического тока, вызванного ЭСР. Это, естественно, создает очень дискомфортные условия работы. Заказчик полагает, что если он оснастит рабочие места антистатическими средствами — проблема решится. Однако это не так. В данной ситуации обычные антистатические средства (антистатические столы, коврики, браслеты, полы и т. д.) практически бесполезны. Если нет возможности применить полиэтилен с токопроводящими свойствами, то единственное, что можно предпринять для снижения напряжения разряда (менее чувствительного для человека), это обеспечить в помещении влажность не ниже 80 %.

В стандартах, описывающих рекомендации по созданию зон, защищенных от воздействия электростатических разрядов, указывается, что в этих зонах не рекомендуется наличие диэлектриков. Если диэлектрики необходимы для выполнения технологических операций, следует принять дополнительные меры для уменьшения уровня заряда, образующегося на диэлектрике. Под диэлектриком в данном случае подразумеваются материалы с поверхностным сопротивлением свыше 100 Гом. Какие-либо попытки снять заряд с данных диэлектриков контактным способом результатов не дают. Единственный способ, позволяющий снизить величину заряда диэлектрика — это обеспечить ионизацию воздуха вокруг диэлектрика, т. е. обеспечить проводящую среду для непрерывного стекания постоянно образующегося заряда.

Сегодня многие заказчики наслышаны о необходимости оснащения современных производственных участков предприятий радиоэлектроники средствами антистатической защиты. Однако немногие задумываются, для чего это требуется и как правильно организовать комплекс мероприятий, действительно обеспечивающих функционирование зон, защищенных от воздействия электростатических разрядов.

Правильно организованная производственная зона, защищенная от воздействия ЭСР — это зона с предсказуемыми и контролируемыми параметрами, что позволяет точно прогнозировать уровень допустимых дефектов и избегать возникновения непредсказуемых производственных дефектов. В таких помещениях значительно проще поддерживать чистоту, т. к. имеющиеся в воздушной среде частицы не притягиваются антистатическими поверхностями, а удаляются вытяжными системами, что является дополнительным, но немаловажным преимуществом.

Иногда руководство предприятия считает, что на производственных участках реализованы зоны антистатической защиты только потому, что они приобрели антистатическую мебель, укомплектовали рабочие места антистатическими аксессуарами и постелили на пол антистатический линолеум. Да, действительно, все эти предметы потребуются для оснащения антистатической зоны, однако для того, чтобы они выполняли возложенную на них функцию, их надо правильно подключить, правильно эксплуатировать и постоянно контролировать параметры. Стандарты предполагают наличие в штате предприятия ЭСР-координатора с необходимой компетентностью, обеспечивающего соблюдение требований стандартов по защите от электростатических явлений. Именно он должен разработать комплекс необходимых мероприятий с учетом специфики конкретного производства, который должен предусматривать соблюдение требований стандартов: проведение и регистрацию соответствующих постоянных и периодических измерений для подтверждения параметров зон антистатической защиты, обучение персонала на регулярной основе.

Остановимся на ошибках и заблуждениях, наиболее часто встречающихся при проектировании и организации зон, защищенных от ЭСР.

Основной объект, на котором постоянно образуется статический заряд, но который должен присутствовать на производственных участках, защищенных от воздействия ЭСР, — это человек. Поэтому бóльшая часть мероприятий, антистатических материалов и аксессуаров предназначены для обеспечения непрерывного стекания постоянно образующегося на производственном персонале электростатического заряда. Цель — не допустить накопления величины заряда выше допустимой и тем самым избежать возникновения ЭСР.

Выделяя производственный персонал, как основной объект для снятия статического заряда, предполагается, что об антистатических свойствах других предметов, которые попадают на УЗЭ, уже позаботились, например, производители электронных компонентов упаковали их в специальную антистатическую тару и т. п.

При проектировании производственных помещений, защищенных от воздействия ЭСР, следует исходить из того, что в них не должны присутствовать диэлектрики. Это означает, что материалы, применяемые для облицовочных работ стен и потолка, должны обладать антистатическими свойствами или, как минимум, не должны способствовать образованию статических зарядов. Отдельное внимание следует уделить устройству пола. Распространенно заблуждение, что достаточно постелить линолеум, обладающий антистатическими свойствами или сделать наливной пол материалом с антистатическими свойствами, и защита обеспечена. В действительности для обеспечения требуемых параметров антистатического пола этого недостаточно.

На РИС.3 показан пример требуемой конструкции антистатического пола. На грунтованное бетонное основание необходимо закрепить медную сетку, которая формируется лентами из медной фольги с шагом 1 м по всей площади помещения. От медной сетки по периметру помещения следует предусмотреть отводы, чтобы потом их подключить к установленным на стенах специальным колодкам, предназначенным для подключения антистатических средств. Отдельно следует предусмотреть отвод для подключения медной сетки к шине заземления в силовом щите. И только после этого на токопроводящий клей можно уложить финишное покрытие в виде антистатических линолеума, плитки или организовать наливной пол.

Наличие медной сетки под антистатическим покрытием обязательно. Именно она обеспечивает требуемое распределенное поверхностное сопротивление пола (в допустимых пределах) по всей поверхности, а также достаточную повторяемость величины сопротивления, измеренного в любой точке поверхности относительно заземления, что обеспечивает одинаковые параметры пола в любой точке.

После изготовления антистатических полов в обязательном порядке следует выполнить процедуру приемо-сдаточных измерений, чтоб убедиться, что полученный результат соответствует требованиям. Средства и методики измерений изложены в ГОСТ Р 53734.4.1-2010 «Электрическое сопротивление напольных покрытий и установленных полов».

Отдельное внимание следует уделить поиску решений, которые обеспечат выполнение требований стандартов, касающихся защиты электронных устройств от электростатических явлений в сочетании с требованиями стандартов по обеспечению электробезопасности. В некоторых случаях дополнительно приходится учитывать требования технологических процессов.

Один из часто задаваемых вопросов при создании зоны, защищенной от ЭСР: «Как правильно организовать контуры заземления для подключения антистатических средств и контуры заземления, предназначенные для обеспечения электробезопасности, и где они должны соединяться?» На РИС.4 приведена условная схема подключения.

На что следует обратить внимание?

В пределах помещения (УЗЭ) не должно быть дополнительных соединений между контуром антистатического заземления и контуром заземления, обеспечивающим электробезопасность — у них разное функциональное назначение. Токи, возникающие в одном из контуров, не должны протекать через другой. Это обеспечивается соединением контуров только в одной точке — на шине заземления, расположенной в силовом щите или на подстанции. Соответственно, должны быть проложены раздельные проводники от контура антистатического заземления и контура заземления, обеспечивающего электробезопасность. При таком подключении в случае аварийной ситуации (например, произошел пробой фазы на корпус какого-либо прибора) ток короткого замыкания (КЗ) потечет только по проводнику контура заземления, обеспечивающего электробезопасность, как показано на РИС.5.

После ввода в эксплуатацию помещения или зоны, защищенной от ЭСР, требуется уделить внимание мероприятиям, обеспечивающим проведение требуемых постоянных и периодических проверок, описанных в ГОСТ Р 53734.5.2-2009 «Защита электронных устройств от электростатических явлений. Руководство по применению».

Комплекс этих мероприятий необходим для обеспечения гарантированного текущего состояния заданных параметров зоны, защищенной от ЭСР. Правильно оснащенная зона еще не гарантирует ее правильное функционирование на протяжении всего срока эксплуатации. Внешне исправные элементы антистатической защиты (соединительные шнуры, браслеты, разъемы, коврики и т. д.) могут оказаться неисправными по причине износа, повреждений и загрязнений.

Соблюдение всех требуемых мероприятий способствует повышению уровня компетентности, ответственности и дисциплины персонала, что существенно влияет на снижение вероятности возникновения незапланированных и непредсказуемых производственных потерь.


Антистатическая защита мебели, ковров, штор, домашнего текстиля

В современном мире синтетические изделия окружают нас повсюду. Бесспорно, синтетика имеет множество преимуществ, среди которых прочность, износоустойчивость, дешевизна и привлекательность, однако этот материал имеет один существенный недостаток – способность накапливать статическое электричество. Статические электрические разряды не только вызывают неприятные ощущения при прикосновении, зачастую наэлектризованные материалы, начинает «липнуть» друг к другу или другим предметам, а при трении возникают искры, которые могут стать причиной пожара. Поэтому профессиональная антистатическая обработка становится необходимостью.

Эффективная антистатическая обработка

Специалисты нашей компании проведут антистатическую обработку помещений различного типа (домов, квартир, коттеджей, офисов) и любой площади. При обработке используются специальные антистатические средства, которые позволяют устранить заряженные частицы с мебели, ковровых покрытий, пола, синтетических материалов, штор и жалюзи. При использовании антистатического средства на поверхности изделия образуется тончайшее защитное покрытие, которое препятствует образованию статического заряда и, кроме того, является своеобразным барьером для различных загрязнений, блокируя их впитывание в материал.

Антистатическая обработка позволит снизить сухость воздуха в помещении, устранит вредное статическое электричество и повысить безопасность помещений от возгораний.

Преимущества антистатической обработки

  • быстрое и эффективное проведение;
  • экологическая безопасность и отсутствие аллергии у людей и животных;
  • надежная защита тканей и покрытий от статического электричества;
  • профилактическая защита от загрязнений;
  • отсутствие пятен, запаха и разводов.

Цена - договорная, подробная информация по телефону +7(495) 782 71 76

Прием звонков с 9:00 до 21:00, без выходных и без перерывов.
Выезд на заказ круглосуточно по предварительной договоренности

Мы предоставляем следующие услуги

Антистатическая ткань

Антистатическая ткань.

Работники нефтегазовой отрасли ежедневно трудятся в условиях повышенного риска возникновения взрывов и пожаров. Возможная угроза для жизни, связанная со статическим электричеством, к сожалению, известна специалистам ТЭК на примере конкретных трагических ситуаций. Ведь на таких предприятиях возникновение даже самой небольшой искры может привести к сильному взрыву, а, значит, к опасным, порой несовместимым с жизнью ожогам и разрушениям.

Что же помогает предотвратить возникновение аварийных ситуаций по причине статического электричества?

Антистатическая ткань помогает решить эту проблему.

Одежда из антистатических тканей дает возможность специалистам выполнять свою ежедневную работу и при этом быть уверенными в своей безопасности. Статическое электричество не скапливается на поверхности костюма, а распределяется по антистатическим нитям ткани, исключая причину возникновения любой искры, которая могла бы привести к взрыву.

Антистатическая ткань для современного костюма нефтяника должна обладать повышенной прочностью и износоустойчивостью, которые обеспечат долговечность и привлекательный вид костюма на протяжении всего срока носки.

Компания ТЕКСТАЙМ имеет в своем ассортименте широкий выбор антистатических тканей, для формирования оптимальных решений в современной спецодежде нефтяника:

• АНТИСТАТ (Antistat, Carrington, Англия)

Антистатическая ткань АНТИСТАТ – подходит для повседневной спецодежды работников ТЭК, обладает постоянной защитой от статического электричества. Вес ткани 250 г/м², благодаря 25% полиэфира у ткани АНТИСТАТ высокая износоустойчивость, а 75% хлопка позволяют ткани хорошо «дышать», что обеспечивает высокий комфорт в работе. АНТИСТАТ рекомендован к частой промышленной стирке, а значит, гарантирует сохранение формы, цвета и размера изделия на протяжении всего срока носки. Актуальная цветовая палитра ткани АНТИСТАТ насчитывает более 18 цветов и оттенков, что дает возможность изготовить костюмы для ТЭК в корпоративном стиле!

• АНТИСТАТ ЛАЙТ (Antistat Lite, Carrington, Англия)

Облегченная антистатическая ткань АНТИСТАТ ЛАЙТ – разработана специально для южных регионов и работы при повышенных температурах. Весит ткань всего 220 г/м², при этом смесовой состав из 35% полиэфира и 65% хлопка обеспечивает высокий комфорт в носке долговечность легкого костюма.

• ФЛАМАКРИЛ 180 (Flamacryl, Concordia, Бельгия)

Антистатическая ткань ФЛАМАКРИЛ 180 – новое решение для пошива огнестойких рубашек работников ТЭК и нефтегазовой отрасли. Легкая ткань (180 г/м²) производится по современной экологичной технологии - смешивается термостойкое волокно PROTEX® с волокном хлопка в соотношении 60/40. Это обеспечивает ткани ФЛАМАКРИЛ 180 наилучшее сочетание защитных свойств огнестойкого волокна PROTEX® гигиеничностью и мягкостью натурального хлопка.

• ФОРЕМАН БСК (Foreman BSC, Concordia, Бельгия)

Антистатическая ткань ФОРЕМАН БСК для утепленного костюма нефтяника, благодаря «биверной» конструкции ткани и масловодоотталкивающей отделке Teflon® прекрасно защищает от ветра, различных осадков и пониженных температур, а также обеспечивает защиту от растворов кислот до 80% и производственных загрязнений. Ткань ФОРЕМАН имеет привлекательный внешний вид, долговечна и износоустойчива. Благодаря стойким сигнальным цветам антистатическая ткань ФОРЕМАН рекомендована для пошива сигнальной одежды повышенной видимости согласно ГОСТ 12.4.219-99.

• МУЛЬТИСЕЙФ-С (Multisafe-S, Concordia, Бельгия)

Курточная огнестойкая, антистатическая ткань МУЛЬТИСЕЙФ-С для защиты от сырой нефти обладает «дышащей» PU-мембраной, что обеспечивает не только постоянные защитные свойства, но комфорт и удобство в работе на открытом воздухе и в непогоду. Важно, что при пошиве костюма из многослойного МУЛЬТИСЕЙФ-С не нужно использовать подкладку, так как с внутренней стороны ткани уже есть легкий, мягкий огнестойкий флис. Ткань рекомендована для современных костюмов ИТР и руководителей.

Для работы в условиях пониженной видимости предусмотрены сигнальные цвета ткани МУЛЬТИСЕЙФ-С.

• САВУАР БСК (Saviour BSC, Concordia, Бельгия)

Спецодежда из курточной ткани САВУАР БСК выгодно отличается устойчивостью к постоянным воздействиям вредных факторов производства и плохим погодным условиям: водо- и нефтенепроницаема, морозостойка, ветронепроницаема. Благодаря «дышащей» PU-мембране ткани в костюме из САВУАР БСК комфортно работать, так как поддерживается естественный микроклимат пододежного пространства. Чтобы выделить человека в условиях плохой видимости, в костюме из САВУАР БСК можно использовать яркие элементы из сигнальных цветов ткани.

Также ТЕКСТАЙМ представляет линейку огнестойких тканей с антистатическими свойствами от компании Carrington (Англия) для нефтегазовой отрасли:

• Легкая огнестойкая антистатическая ткань ФЛЕЙМТУФФ 180АС (Flametuff 180AS) идеально подходит для пошива огнестойких рубашек с постоянными антистатическими свойствами.

• Огнестойкая антистатическая спецодежда из тканей ФЛЕЙМТУФФ 330АС (Flametuff 330AS) и ФЛЕЙМСТАТКОТТОН (Flamestat Cotton) – отличное решение для зимнего защитного костюма работника нефтегазовой отрасли.

• Защитные огнестойкие антистатические ткани ФЛЕЙМСТАТ ЛАЙТ(Flamestat Lite), ФЛЕЙМТУФФ 200АС(Flametuff 200AS), ФЛЕЙМТУФФ 250АС (Flametuff 250AS) разработаны специально для работы в летнее время, в условиях повышенных температур и южных регионах.

• Линейка огнестойких антистатических тканей ТЕРМОШИЛД АРАМИД (Termoshield Aramid) для летней и зимней защитной спецодежды работников ТЭК разработана с использованием метаарамидных и параарамидных синтетических волокон.

• Уникальная ткань ТЕРМОШИЛД МОДАКРИЛ (Termoshield Modacryl) – совершенно новое предложение для энергетичиской отрасли, в один слой ткань дает высокий уровень защиты от воздействия электродуги: ATPV = 10,4 кал/см² после 5 стирок благодаря использованию в составе ткани 2-х огнестойких волокон: метаарамида и модакрила.

! Огнестойкость защитных тканей Carrington обеспечивает огнестойкая отделка Proban® последнего 5-го поколения.

Антистатическое заземление ESD | Защита от электростатического разряда | Заземление

Индивидуальное заземление и защита от электростатического разряда, заземление, антистатические браслеты, заземление пятки.

О персональном оборудовании и принадлежностях для защиты от электростатического разряда

Персональное защитное заземление

ESD является абсолютной основой для безопасной работы от электростатического разряда, избегая электростатических разрядов, вызывающих повреждение ваших компонентов, чувствительных к электростатическому разряду (описанных в IEC 61340).

Соблюдение надлежащих методов индивидуального защитного заземления / соединения так же важно, как и использование надлежащих СИЗ.

Если говорить о средствах индивидуальной защиты для заземления:

Браслеты с двойным проводом
Комплекты ESD для полевого обслуживания
Оборудование для заземления ESD
Полная подошва Grounders
Кабели заземления
Коврики заземления
Каблук Grounders
Однопроводные браслеты
Toe Grounders
Тестеры напряжения
Шнуры заземления для браслета

.

Согласно стандарту: IEC 61340

130-9-359

Код HS: 85389099

Антистатический, ESD-безопасный, заземляющий штекер, заземляющий штекер со спиральным кабелем.
Заземляющий провод с заглушкой Sc ...

130-9-367

Код HS: 39269097

Набор антистатических настольных ковриков ESD 600 x 450 x 2,0 мм (специально для ЦП)

130-9-342-1

Код HS: 63079098

Антистатический, ESD-безопасный, контактный браслет регулируемый эластичный браслет с тканой посеребренной синтетикой...

130-9-361

Код ТН ВЭД: 39269097

Набор антистатических ковриков ESD, 900 x 610 x 2 мм, платиновый серый, устойчивый к припоям олова.
Дисс ...

130-9-343-1

Код HS: 85444290

Антистатический, ESD-безопасный, заземляющий провод с защитным резистором 1 МОм.
Длина 1500 мм, с 2-мя кнопками ...

130-9-360

Код ТН ВЭД: 39269097

Набор антистатических антистатических ковриков, 800 x 600 x 1,5 мм, черный, устойчивый к паяльному олову.
Однородный ...

130-9-342

Код HS: 39269097

Антистатический, ESD-безопасный, контактный браслет со спиральным спиральным шнуром, регулируемый эластичный браслет с...

130-9-354

Код HS: 39269097

Комплект для полевого обслуживания ESD, складной, рабочая площадка, 500 x 400 x 0.5 мм,
зеленый,
электрически ...

224-HS4VS

Одноразовые пяточные ремни черно-желтого цвета, идеально подходят для посетителей или краткосрочного использования.Поставляется в упаковке ...

224-BPHS

Одноразовые пяточные ремни черно-желтого цвета, идеально подходят для посетителей или краткосрочного использования.Поставляется в упаковке ...

224-КСФСКБ

НАБОР ДЛЯ ПОЛЕВЫХ ОБСЛУЖИВАНИЙ Синий Комплект для использования в полевых условиях для предотвращения повреждения чувствительных устройств.
Т ...

224-КСФСКР

НАБОР ДЛЯ ПОЛЕВЫХ ОБСЛУЖИВАНИЙ Красный Комплект для использования в полевых условиях для предотвращения повреждения чувствительных устройств.
Чт ...

580-EP1240-1

Код HS: 85366

Вилки заземления UK 1 шпилька 10 мм. Сопротивление соединителя к земле 0,9-1,1 МОм. Размеры ...

224-EFB10

Без резистора
Кронштейн для заземления
Этот блок различает наземное сооружение и землю...

832-MISC-005-E-Gr

Код ТН ВЭД: 39189000

224-E4S-01

Уникальный компактный тестер, который помещается под вашим рабочим столом и постоянно подключает пользователя к Земле...

130-9-342-2

Код ТН ВЭД: 85444290

Антистатический, безопасный для электростатического разряда, высокоэластичный спиральный шнур, длина 2400 мм, 2 резистора сопротивления 1 МОм, пресс-..

130-9-343

Код HS: 39269097

Антистатический, ESD-безопасный, заземляющий провод с предохранительным резистором 1 МОм, длиной 1500 мм, с 2 кнопками 1...

130-9-346

Код HS: 85444290

Антистатический, ESD-безопасный, заземляющий провод с защитным резистором 1 МОм.
Длина 2500 мм, с 2-мя кнопками ...

130-9-353

Код ТН ВЭД: 85389099

Изолированный зажим "крокодил" с банановой розеткой и кнопкой 10 мм;

Больше нет продуктов

Антистатическая ткань: что нужно знать

При строительстве экологически безопасного помещения или производственной среды необходимо учитывать множество различных факторов.Среди этих соображений стоит вопрос о том, какая одежда подходит для использования на антистатическом рабочем месте. Некоторые виды тканей представляют собой угрозу электростатического разряда на рабочем месте, в том числе материал, используемый для изготовления униформы сотрудников, ковровых покрытий и чистящих средств, таких как полотенца для рабочих станций. С этой целью многие компании предпочитают использовать большое количество антистатических продуктов на тканевой основе, чтобы обеспечить минимально возможный уровень случайного электростатического разряда.

Что делает антистатическую ткань такой особенной?

Антистатическая ткань обычно используется в одежде для использования в чувствительной к статическому электричеству рабочей среде, но она специально разработана, чтобы быть прочнее и надежнее, чем ткань или предмет из ткани, включая водонепроницаемость . и общая прочность .

В каких продуктах используется антистатическая ткань?

Помимо одежды и униформы сотрудников, антистатическая ткань также используется в: стульях для рабочих мест, заземляющих ремнях, перчатках, ковриках на рабочем месте и упаковке . Преобладание материала в производственной среде или чистой комнате зависит от общего уровня требуемой защиты от электростатического разряда; Кроме того, существуют «категории» антистатической ткани, которые оценивают общую устойчивость материала к накоплению статического электричества.

Антистатическая ткань, однако, не является «серебряной пулей» для обычных источников ESD ; ткань всегда следует использовать вместе с обычными средствами защиты от электростатического разряда, такими как антистатические маты, рабочие станции и заземляющие ремни. Компании должны проводить ежегодные аудиты безопасности ESD, чтобы гарантировать, что их складские и производственные помещения соответствуют всеобъемлющему плану безопасности ESD.

Опасности обычных тканей

Существует врожденная опасность электростатического разряда, связанная с одеждой, которую сотрудник обычно носит на работе, например, с рабочими брюками из смесовой синтетики или хлопковой футболкой.Ассоциация электростатических разрядов отмечает, что «материалы одежды, особенно те, которые сделаны из синтетических тканей, могут генерировать электростатические заряды, которые могут разряжаться в ESDS, или они могут создавать электростатические поля, которые могут индуцировать заряды».

Одежда для защиты от статического электричества может значительно снизить угрозу электростатического разряда от одежды сотрудника; однако рейтинг конечной категории безопасности от электростатического разряда (например, меры рассеивающей способности ткани) зависит от необходимого уровня рассеяния на земле.Одежда категории 1 ESD значительно снижает статическое электричество, присущее одежде; однако, поскольку одежда Категории 1 не заземлена, все еще существует возможность случайного разряда. На другом конце шкалы находится одежда категории 3, которая «привязывает кожу человека к определенному пути заземления», тем самым обеспечивая наибольшую потенциальную стойкость к электростатическому разряду.

Антистатическая тканевая одежда бывает разных стилей, включая лабораторные халаты, защитные жилеты, футболки, рубашки поло, толстовки и брюки.Совершая покупку, проконсультируйтесь со своими сотрудниками и инспекторами по технике безопасности, чтобы определить потребности, желания и цели вашей команды.

Обеспокоены мерами предосторожности от электростатического разряда? Мы можем помочь

От антистатической одежды до рабочих станций, наборов инструментов и т. Д. Antistat является поставщиком № 1 в мире ESD и расходных материалов для производства. Независимо от ваших потребностей, наша опытная команда экспертов по ESD готова помочь вам найти решение ESD, которое подойдет вам. Свяжитесь с нашей командой сегодня по телефону +1 512 865 4082 или ознакомьтесь с полным ассортиментом нашей продукции в Интернете.

ESD-оборудование, повышающее безопасность и защиту рабочего места

Как компания, предоставляющая решения для оборудования ESD, мы часто получаем ряд вопросов, касающихся оборудования ESD и того, что это такое. . Эти вопросы охватывают очень широкую, но важную область защиты от электростатического разряда.

Что такое ESD-оборудование?

В широком смысле, оборудование ESD включает в себя все, от простой антистатической отвертки до автоматизированной сборочной линии стоимостью в несколько миллионов долларов с полной защитой от электростатического разряда (EPA).

В более точном свете, ESD-оборудование - это общий термин, который описывает почти бесконечное множество инструментов, одежды, машин и инфраструктуры, которые используются в электростатически чувствительных средах . Эти чувствительные к электростатическому разряду среды включают больше, чем просто производственные мощности с компьютерными деталями. На практике к ним также относятся хирургические залы, заводы по производству боеприпасов, автомобильные заводы, предприятия аэрокосмического производства и даже местная мастерская по ремонту компьютеров.

Однако создание и поддержание EPA зависит не только от средств обеспечения безопасности.Сотрудники и другой персонал, которые входят в EPA и выходят из него на производственном предприятии, должны быть уведомлены о зонах, в которые они входят и выходят. Это означает, что мы также можем рассматривать вывески ESD как форму оборудования ESD.

По сути, оборудование ESD - это любой инструмент, реализация или объект, который связан с уменьшением угрозы электростатического разряда .

Какие проблемы можно решить с помощью оборудования ESD?

Для большинства людей, не связанных с производством и производством, электростатический разряд - это просто раздражающее и безвредное событие, которое происходит в повседневной жизни.Например: легкое сотрясение после прикосновения к дверной ручке или выхода из машины. Чего нельзя сказать о компаниях и заводах-производителях . ESD имеет повышенные проблемы с 1400 . По странной иронии, человечеству пришлось столкнуться с опасностями статического электричества задолго до того, как оно смогло использовать электричество в качестве источника энергии.

Оборудование

ESD активно нейтрализует угрозу, создаваемую статическим электричеством, работая над предотвращением событий ESD, безопасно снимая статические заряды и защищая окружающую среду и все, что в ней есть.В частности, оборудование ESD предназначено для:

  • Предотвратить накопление статического электричества
  • Безопасный разряд любого образующегося статического электричества
  • Защитить людей и продукты от воздействия случайного разряда

Оборудование ESD бывает разных форм и может использоваться для различных целей и ситуаций.

Какие типы оборудования ESD наиболее распространены?

Когда большинство людей думают об оборудовании ESD, первое, что обычно приходит на ум, это заземляющий браслет .Такое широкое знакомство с заземляющими браслетами отчасти объясняется их широким распространением. Эти ремни используются всеми, от компьютерных техников-любителей до инженеров-электриков, разрабатывающих суперкомпьютеры следующего поколения.

Наиболее распространенными видами оборудования ESD являются :

  • Антистатические рабочие столы
  • Шнуры заземления
  • Антистатические инструменты
  • Антистатические перчатки
  • Резиновые коврики ESD
  • Антистатическая одежда

В промышленном масштабе оборудование ESD выпускается в нескольких формах, предназначенных для определенных целей.Помимо стандартных антистатических верстаков и напольных ковриков, в крупномасштабных операциях, требующих защиты от электростатического разряда, также используются мониторы непрерывного действия, ионизирующие воздуходувки и специализированные чистящие химикаты.

Потребность в оборудовании ESD не исчезает после завершения производственного процесса. По правде говоря, защита ESD требуется практически на каждом этапе жизненного цикла продукта . Когда продукты транспортируются от производственного цеха до конечного пункта назначения, часто необходимо вкладывать средства в упаковку, защищенную от электростатического разряда.Упаковка оборудования для защиты от электростатического разряда обычно направлена ​​на защиту продукта как от электростатического повреждения, так и от физического повреждения, хотя некоторые формы упаковки могут удовлетворить только одну потребность за раз.

Какое оборудование ESD мне нужно?

Оборудование для защиты от электростатических разрядов, необходимое вашей компании, будет зависеть от масштабов вашей деятельности, бюджетных требований и уровня защиты, необходимого вашим сотрудникам и продуктам. . Некоторые организации могут обойтись базовой защитой, используя заземляющие браслеты и антистатические перчатки.Другим, например предприятиям, обслуживающим чистые помещения, предприятиям по производству пластин или высокотехнологичным компаниям по производству электроники, потребуются более комплексные решения.

ESD | отличие от антистатика | меры

Поскольку электростатический разряд не представляет опасности для людей, а вместо этого повреждает объекты, СИЗ не используются в зонах, подверженных электростатическому разряду. Тем не менее, антистатическая одежда должна соответствовать определенному стандарту: стандарт ESD IEC 61340-5-1. Одежда должна соответствовать высоким стандартам, даже если она не является частью средств индивидуальной защиты: диапазон низкого напряжения (от 100 вольт и выше), в котором одежда должна предотвращать накопление электростатического заряда или контролируемым образом рассеивать его, требует комплекса . материальные потребности.

В прошлом одежда из 100% хлопка обычно использовалась в областях, связанных с ОУР. Как и все натуральные волокна, его преимущество заключается в том, что он накапливает лишь небольшой антистатический заряд даже без дополнительной отделки. Однако влажность играет здесь важную роль: натуральный материал по своей природе гигроскопичен, - то есть впитывает влагу из воздуха, - что улучшает его разрядную способность в очень влажной среде. Однако, если воздух более сухой, хлопковая одежда больше не удерживает влагу в своих волокнах - она ​​теряет свою естественную пропускную способность и может стать опасно заряженной.Хлопок также рискует потерять штапельные волокна. Из-за разного заряда эти волокна затем прилипают к компонентам, что также приводит к проблемам. Их можно избежать, используя длинные высококачественные штапельные волокна.

С другой стороны, синтетические волокна, такие как полиэстер, представляют собой непрерывные волокна, что значительно снижает загрязнение, вызываемое неплотными волокнами. Однако, в отличие от хлопка, они не гигроскопичны, поэтому волокна сильно заряжаются из-за трения. Чтобы ограничить это накопление и соответствовать как антистатическим стандартам, так и стандартам ESD, в одежду должны быть добавлены дополнительные волокна или пряжа, такие как проводящий Resistat® и рассеивающий Nega-Stat® .Resistat® имеет синтетическую сердцевину с углеродным покрытием , в то время как Nega-Stat® имеет углеродную сердцевину с покрытием из полиэстера . Добавление этих волокон / пряжи в настоящее время стало стандартной практикой, которая также используется для смесовых тканей и 100% хлопчатобумажных тканей.

Использование угля минимизирует сопротивление и поддерживает контролируемое рассеивание заряда. В соответствии с установленными процедурами испытаний рассеивающие / проводящие волокна всегда должны находиться на за пределами в зоне электростатического разряда.Кроме того, пряжа на тканых материалах всегда должна быть соткана с узором ячеек (максимальное расстояние 5 x 5 мм 2 на квадрат), чтобы обеспечить необходимое рассеивание заряда. В уточных и основовязаных тканях пряжа должна быть интегрирована в машинное переплетение из-за конструкции. Рассеивающая / проводящая пряжа также используется для стыковочных швов.

СИЗ для электробезопасности. Антистатические, электростатические или изоляционные?

Электричество - это товар в нашей современной жизни.Некоторые люди работают с электричеством напрямую - инженеры, электрики, электротехники и многие другие. А другие работают с ним косвенно.

По данным OSHA, около 350 смертей, связанных с электричеством, ежегодно происходят на работе в США. Поэтому выбор правильной защиты от электробезопасности имеет решающее значение. И правильный выбор начинается с понимания рисков.

Узнайте, как правильно выбрать оборудование для электробезопасности для ваших рабочих.

Это явление, которое обычно возникает как в естественной среде, так и на промышленных объектах. Статические заряды энергии возникают из-за физических или химических изменений или процессов динамического характера и могут быть прямым следствием нашей деятельности.

Статические заряды обычно возникают в результате трения вашей одежды о другую поверхность при движении - ваше тело, одежду или обивку стула. Вы наверняка сталкивались со статическим зарядом в повседневной жизни, когда снимали свитер, натягивая его через голову.

В рабочей среде накопление этих зарядов может быть опасным, поскольку потенциальный разряд может вызвать искры, которые могут быть опасными для жизни во взрывоопасных зонах. Они могут вызвать множество различных нарушений: пожары, взрывы, технологические нарушения производственных процессов или сбои в работе оборудования.

Все потенциальные источники возгорания должны быть устранены во взрывоопасной атмосфере в соответствии с процедурами электробезопасности.Средства индивидуальной защиты (СИЗ), такие как промышленные защитные каски, средства защиты глаз и лица или обувь, сами могут быть причиной опасных искровых разрядов и, следовательно, источником возгорания.

Следовательно, СИЗ для обеспечения электробезопасности, проверенные с точки зрения электростатических свойств, следует использовать во взрывоопасных зонах. Особое внимание следует уделять материалам, из которых изготовлены СИЗ для обеспечения электробезопасности, и тем, могут ли они подвергаться опасным зарядам статическим электричеством.Во-вторых, необходимо проверить электробезопасность СИЗ, если при включении и выключении они могут вызывать опасное статическое электричество.

Антистатическая рабочая обувь снижает количество статического электричества, накопленного при ходьбе, путем рассеивания статического электричества от тела до земли, тем самым сводя к минимуму вероятность возгорания от статической электрической искры. Они должны иметь низкое электрическое сопротивление от 0,1 до 1000 МОм (МОм).

Антистатические и антистатические свойства СИЗ для электробезопасности основаны на проводимости.Они защищают, рассеивая электрические заряды на земле, предотвращая статический разряд, заряд или искру. Они противоположны электроизоляционным материалам, которые защищают вас от замыкания электрической цепи на землю.

При работе с объектами, которые нельзя отключить от источника электроэнергии, сотрудники должны носить электроизоляционную одежду и оборудование.

Электроизоляционное оборудование изготовлено из материалов, которые блокируют передачу зарядов, поэтому электричество не может проходить через материал.

Резина, вероятно, является наиболее часто используемым изолятором. Вставка его в подошву ботинок или перчаток - наиболее часто используемый способ добавить изоляторы в одежду. Обратите внимание на наши резиновые перчатки и рукава.

Также необходима электрическая изоляционная одежда с высоким сопротивлением, тем более что идеального изолятора не существует. Даже изоляторы содержат небольшое количество мобильных зарядов, которые могут проводить ток. Одежда из металла или углеродного волокна позволяет заряду рассеиваться.

Материалы с низкой электропроводностью и токопроводящие объекты, изолированные от земли, могут накапливать электростатические заряды из-за статического электричества. Электростатические разряды (ESD) возникают из-за избытка электрических зарядов.

ESD может вызывать вредные эффекты в промышленной среде, включая взрывы газа, паров топлива и угольной пыли, а также выход из строя компонентов твердотельной электроники, таких как интегральные схемы. Они могут получить необратимые повреждения при воздействии высокого напряжения.

Поэтому производители электроники устанавливают зоны защиты от статического электричества, свободные от статического электричества, используя меры для предотвращения зарядки. К ним относятся отказ от материалов с высоким зарядом, обеспечение рабочих антистатической одеждой и обувью и контроль влажности.

Подобно антистатическому оборудованию, ESD также направлен на максимально быстрое рассеивание зарядов для предотвращения статических разрядов. Однако защита от электростатического разряда относится к защите продукта или производственного процесса, а не человека.Следовательно, продукты ESD не считаются СИЗ.

1. Выбирайте одежду из антистатических волокон, чтобы предотвратить накопление зарядов. Таким образом вы предотвратите электростатический разряд.

2. Носите антистатическую обувь. Как и антистатическая защитная обувь, это токопроводящая защитная обувь. Обувь ESD защищает электрооборудование, проводя электрические заряды на землю, предотвращая статический разряд, заряд или искру. Защитная обувь от электростатического разряда имеет даже более низкое электрическое сопротивление, чем антистатическая обувь, между 0.1 и 100 МОм (МОм).

3. Антистатические перчатки предназначены для использования в среде с низким уровнем загрязнения и чувствительности к твердым частицам, защищая рабочих и окружающую среду вокруг них.

Носите каску в рабочих зонах, где существует риск контакта с электрическими проводниками, которые потенциально могут коснуться головы. Каски класса E предназначены для уменьшения воздействия на проводники высокого напряжения и обеспечивают защиту до 20 000 вольт.

Изоляционные резиновые перчатки - одно из важнейших средств индивидуальной защиты электромонтажников.Изоляционные перчатки и рукава должны быть рассчитаны на напряжение, которому будет подвергаться рабочий, и должны иметь маркировку, указывающую на их номинальные характеристики [класс 00 - сопротивление до 500 В переменного тока (AC) / контрольные испытания до 2500 В переменного тока и 10000 В постоянного тока ( Постоянного тока) - через класс 4 - сопротивление до 36 000 В переменного тока / контрольные испытания до 40 000 В переменного тока и 70 000 В постоянного тока].

Используйте защитную обувь, если ваши ноги подвергаются опасности поражения электрическим током. Изоляционные или диэлектрические ботинки предотвращают прохождение зарядов через ваше тело на землю.Электробезопасная обувь изготавливается с подошвой и каблуком, устойчивыми к электрическому удару. Также проверяется сопротивление диэлектрических башмаков - класс 00 имеет сопротивление до 500 В переменного тока или 750 постоянного тока; класс 0 имеет сопротивление до 1000 В переменного тока или 1500 В постоянного тока. Наивысший сертифицированный уровень электрической защиты, электроизоляционные ботинки класса 4, обеспечивают максимальное рабочее напряжение 36000 В.

Между тремя обсуждаемыми типами материалов для электробезопасности есть как большие, так и тонкие различия.Короче говоря, антистатические материалы защищают вас от искр и взрывов, антистатические материалы защищают ваше чувствительное оборудование, а изоляционные или диалектические материалы защищают вас от поражения электрическим током.

Проводящие и антистатические пластмассовые компаунды

  • Обеспечивают рассеивание статического электричества и защиту от электростатического разряда
  • Доступны марки с полностью полимерным наполнением и наполнением из твердых частиц

Проводящие термопластические компаунды обеспечивают надежность и ценность для приложений, требующих рассеивания статических зарядов, защиты от электростатического разряда (ESD) или управления температурой.

Специальные составы могут быть адаптированы для обеспечения электрических свойств, охватывающих спектр поверхностного сопротивления от 10 0 до 10 12 Ом / кв. И сформулированы для литья под давлением или экструзионной обработки.

Для придания проводящих свойств термопластичным смолам доступно множество технологий. Каждый из них предлагает разные подходы к обеспечению точной степени проводимости, необходимой для вашего приложения, будь то антистатическая, статическая, защита от электростатического разряда, проводящая защита или экранирование от электромагнитных / радиопомех.

Например, мы недавно выпустили новую серию компаундов, известных как проводящие суперконцентраты CCX, специально разработанные для защиты от электростатического разряда и доступные в четырех различных аддитивных технологиях. Каждая версия предоставляет разные преимущества в зависимости от потребностей и требований приложения. Листы технических данных для этих продуктов доступны на наших веб-страницах.

В полностью полимерных марках проводящие полимеры IDP сплавлены со смолами-хозяевами, для других проводящие частицы или волокна объединены с основным полимером для образования проводящей матрицы.

Антистатические и проводящие пластмассовые компаунды имеют ряд преимуществ по сравнению с металлами или поверхностно-активными покрытиями. Готовые детали легче по весу, проще в обращении и дешевле в транспортировке. Их изготовление обычно проще и дешевле из-за устранения вторичных процессов, и они не подвергаются вмятинам, сколам и царапинам.

Черный - не единственный выбор цвета при работе с проводящими компаундами, многие из них могут быть окрашены для идентификации или в эстетических целях, устраняя необходимость во вторичных цветовых процессах.Некоторые антистатические марки PermaStat ® и PermaStat PLUS ® даже обеспечивают прозрачность.

Узнайте больше о нашей линейке проводящих продуктов!

Узнайте больше о технологиях добавления проводящих свойств пластмассам и о процессе разработки специального состава для требований вашего приложения.

Брошюра по проводимости
Дополнительная информация

Бюллетени инноваций

Технические описания

Антистатический или ESD?

ЧТО ТАКОЕ АНТИСТАТ?

Когда дело доходит до защитной одежды, антистат - это термин, указывающий на то, что волокно не способно устранять или контролировать статическое электричество.Статический заряд вызывается трением (между одеждой и другой поверхностью, например вашим телом, другой одеждой или стулом) или возникает, когда две поверхности разделяются. Другими словами, трение может возникнуть практически где угодно, и то же самое касается статического заряда.

Опасна не зарядка, а потенциальный разряд. Разряды часто создают искры, которые опасны для жизни во взрывоопасных зонах:

Даже самая маленькая искра может иметь катастрофические последствия из-за статического заряда.Вот почему антистатическая одежда имеет решающее значение во многих рабочих средах. Антистатическая защитная одежда соответствует стандарту EN 1149-5, который гарантирует, что электрический заряд будет быстро нейтрализован и не накапливается.

Хотя термины часто путают, ESD - это совсем другое.

ЧТО ТАКОЕ ESD?

ESD или электростатический разряд - это разряд между заряженными объектами в результате прямого контакта или передачи статической энергии. Это происходит, когда между двумя объектами, находящимися рядом друг с другом, возникает высокая электростатическая мощность.Когда это происходит с машиной с небольшими чувствительными компонентами, это может привести к повреждению оборудования.

ESD и соответствующий ему стандарт, предотвращающий электростатический разряд - IEC 61340 - очень важны для отраслей, где люди работают с очень чувствительным оборудованием, например микрочипами.

Как и антистатическая одежда, антистатический материал должен рассеивать заряды, препятствуя накоплению статической энергии. Однако разница в том, что ESD - это защита продуктов, оборудования или производственного процесса .Таким образом, продукт ESD не классифицируется как СИЗ (средства индивидуальной защиты).

РАЗНЫЕ УСЛОВИЯ, РАЗНЫЕ СТАНДАРТЫ

Anti-stat и ESD соответствуют совершенно разным стандартам.

EN 1149-5 - это стандарт, который определяет требования к электропроводящей спецодежде , делая ее антистатической с единственной целью - защитить того, кто ее носит. Антистатический материал предотвращает искры и взрывы.

Стандарт для защиты от электростатических разрядов - IEC 61340, цель которого - защитить производственный процесс или оборудование в производственном процессе. Материал, соответствующий стандарту ESD, защищает компоненты от поражения электрическим током. Он содержит рекомендации по безопасности в отношении оборудования, одежды и окружающей среды, например пола.

MY GARMENT СООТВЕТСТВУЕТ МЭК 61340 (ESD). ОЗНАЧАЕТ ЛИ ЭТО, ЧТО Я ТАКЖЕ РАСПРОСТРАНЯЕТСЯ ДЛЯ EN 1149-5 (ANTI STAT)?

Ответ - нет. EN 1149-5 предназначен для предотвращения образования искр, поэтому его часто применяют в огнестойкой одежде. С другой стороны, ESD в большинстве случаев не является огнестойким.

Антистатические свойства ткани реализуются антистатической нитью. Эта нить вплетается в ткань через каждые несколько нитей, что создает сетку или нить по всей ширине и / или длине ткани. Эти сетки обеспечивают функцию, предотвращающую образование искр, и гарантируют, что ткань содержит статический контроль.

Поскольку ESD предъявляет более высокие требования к защите от электростатического разряда, сетки расположены ближе друг к другу по сравнению с одеждой с антистатическими свойствами.

Похоже, это означает, что одежда, защищенная от электростатического разряда, автоматически становится огнестойкой, но это не так.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
