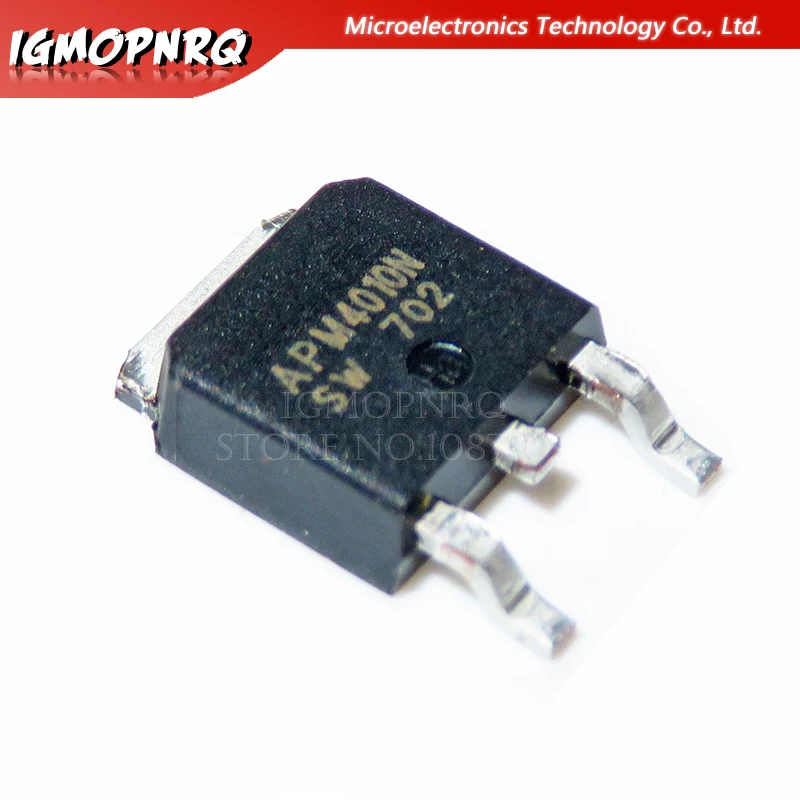

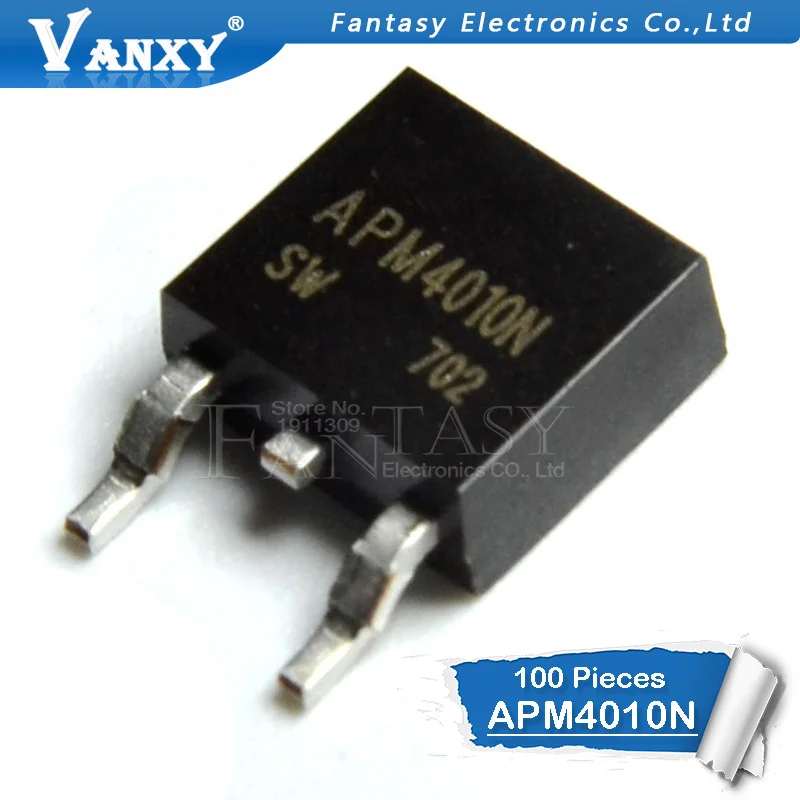

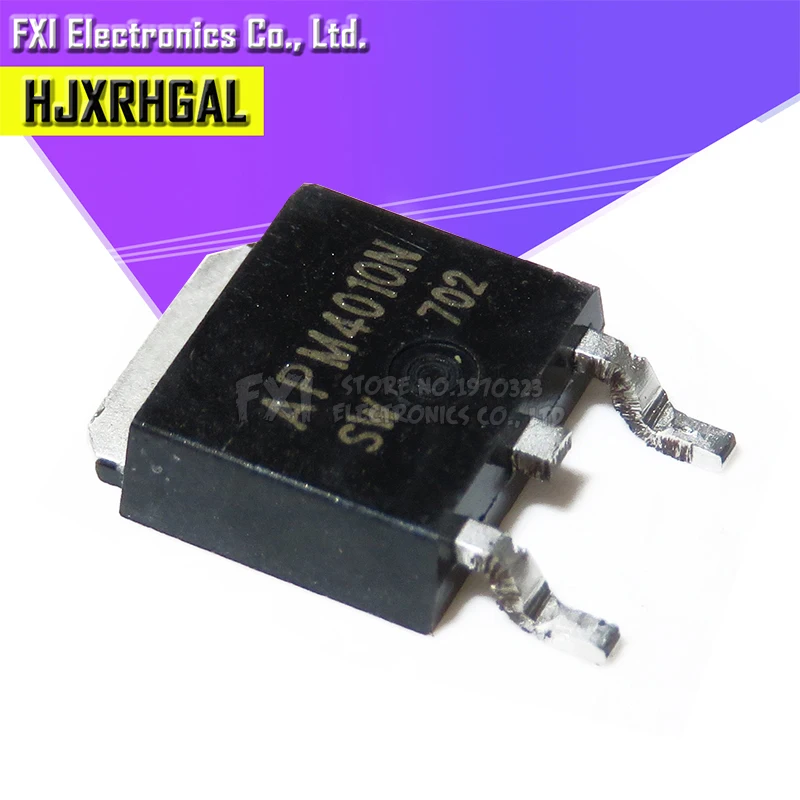

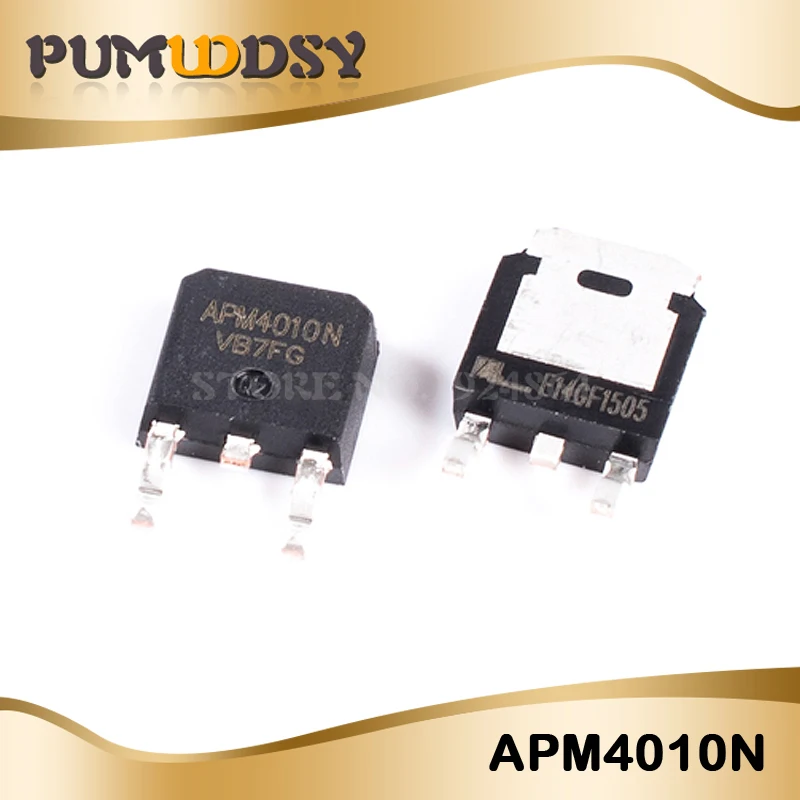

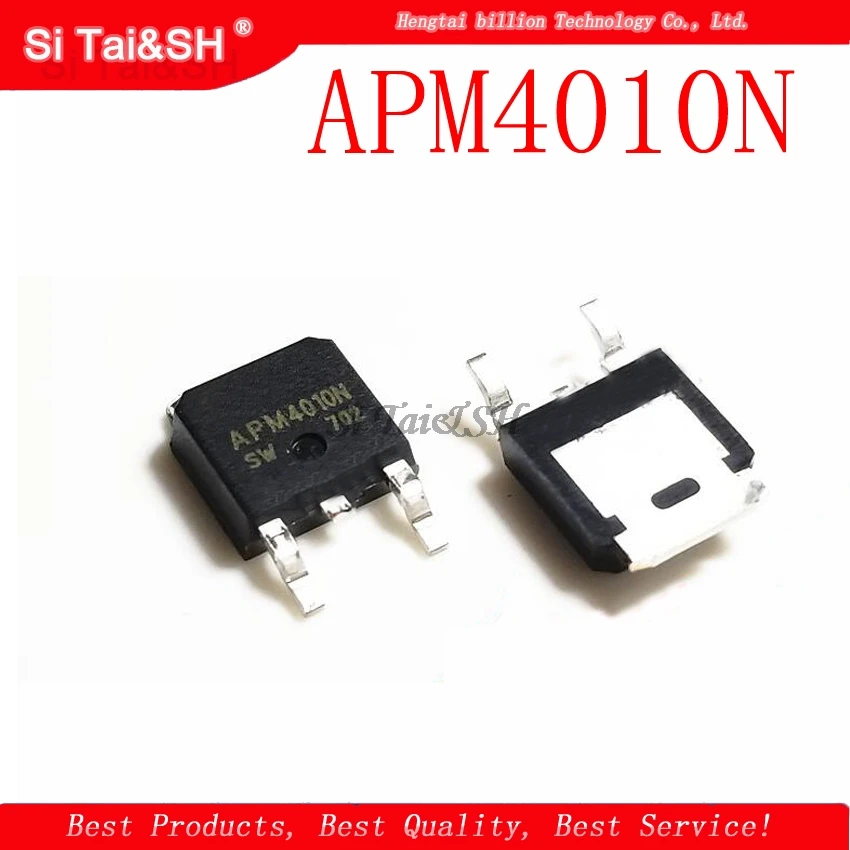

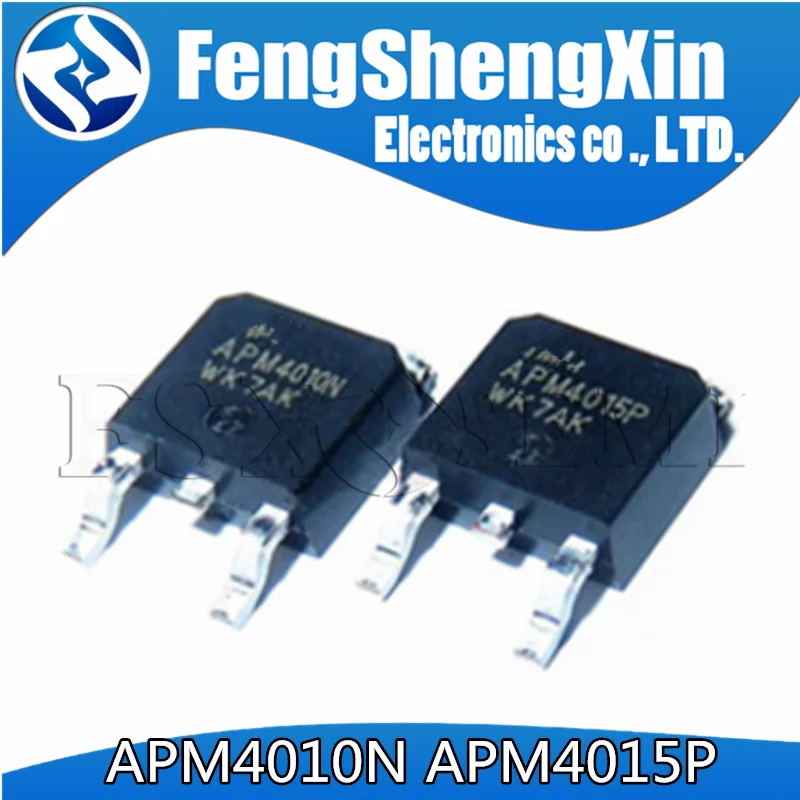

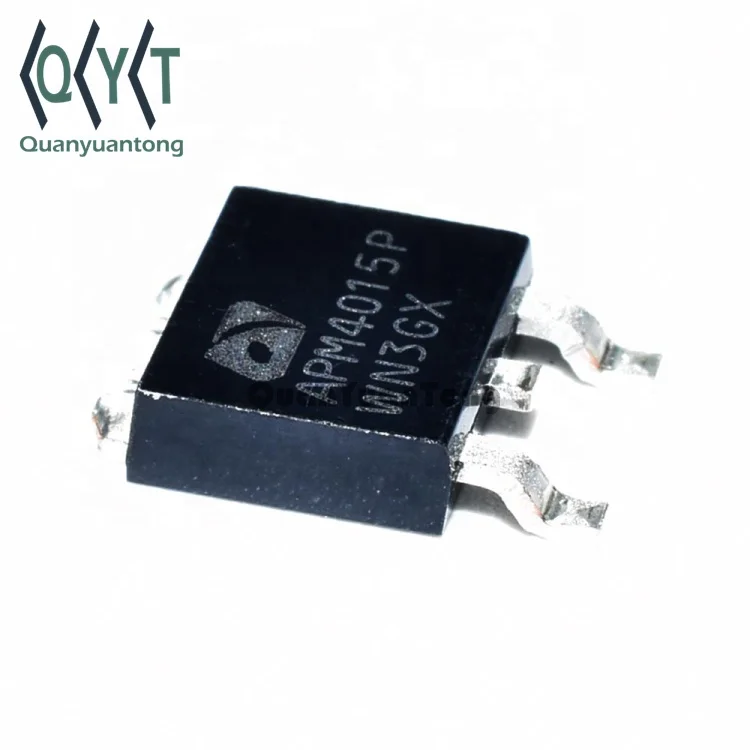

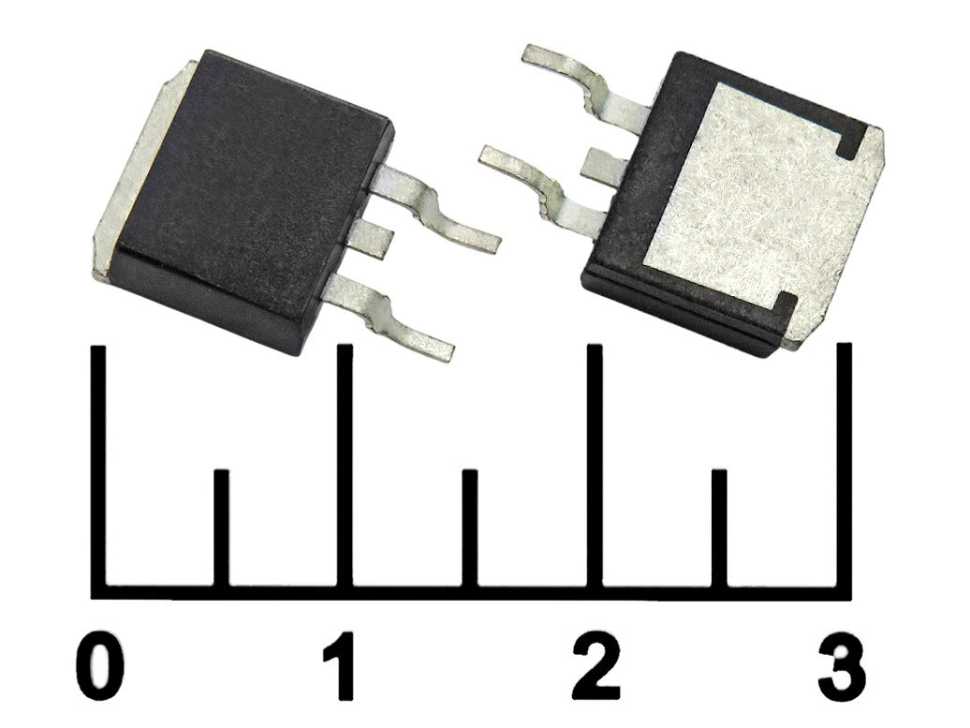

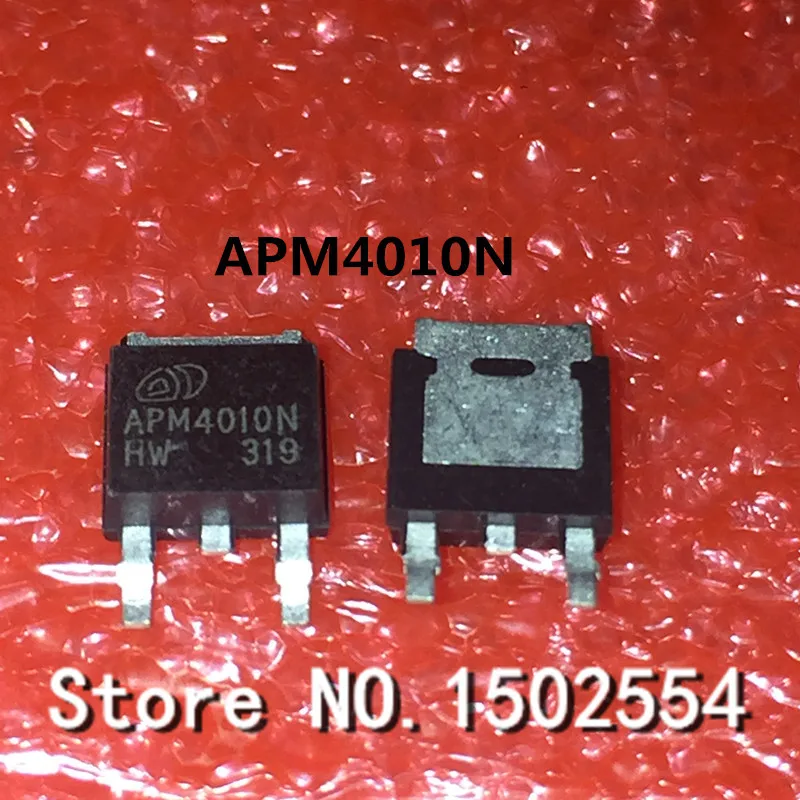

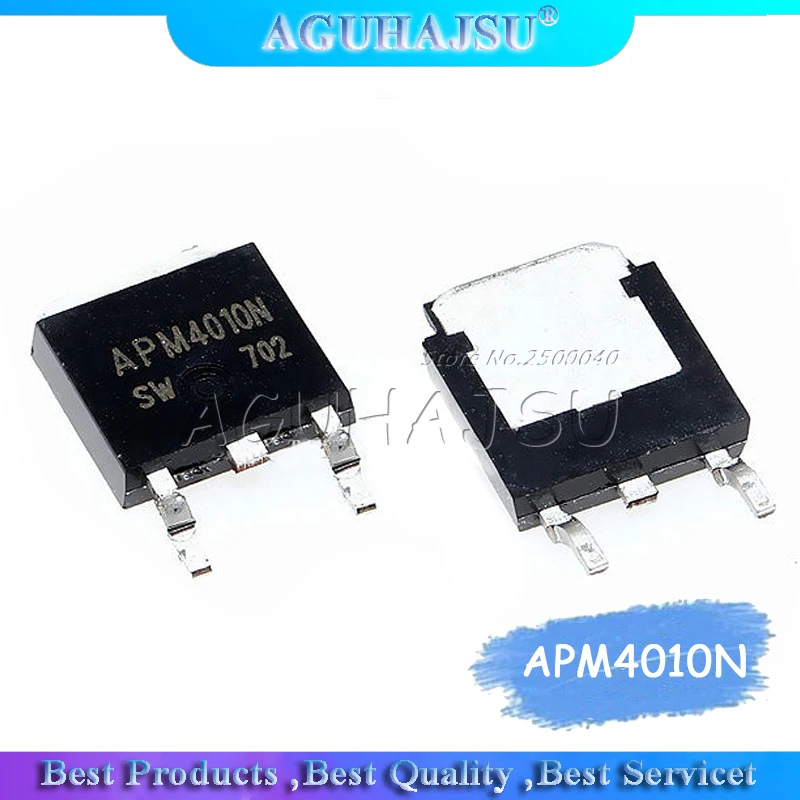

Apm4010 datasheet. Инверторы подсветки в ЖК-панелях: устройство, принцип работы и особенности ремонта

Как устроен инвертор подсветки в ЖК-панели. Какие функции выполняет инвертор в ЖК-телевизоре. Как проверить работоспособность инвертора. Какие бывают неисправности инверторов и как их устранить. Особенности ремонта инверторов своими руками.

Содержание

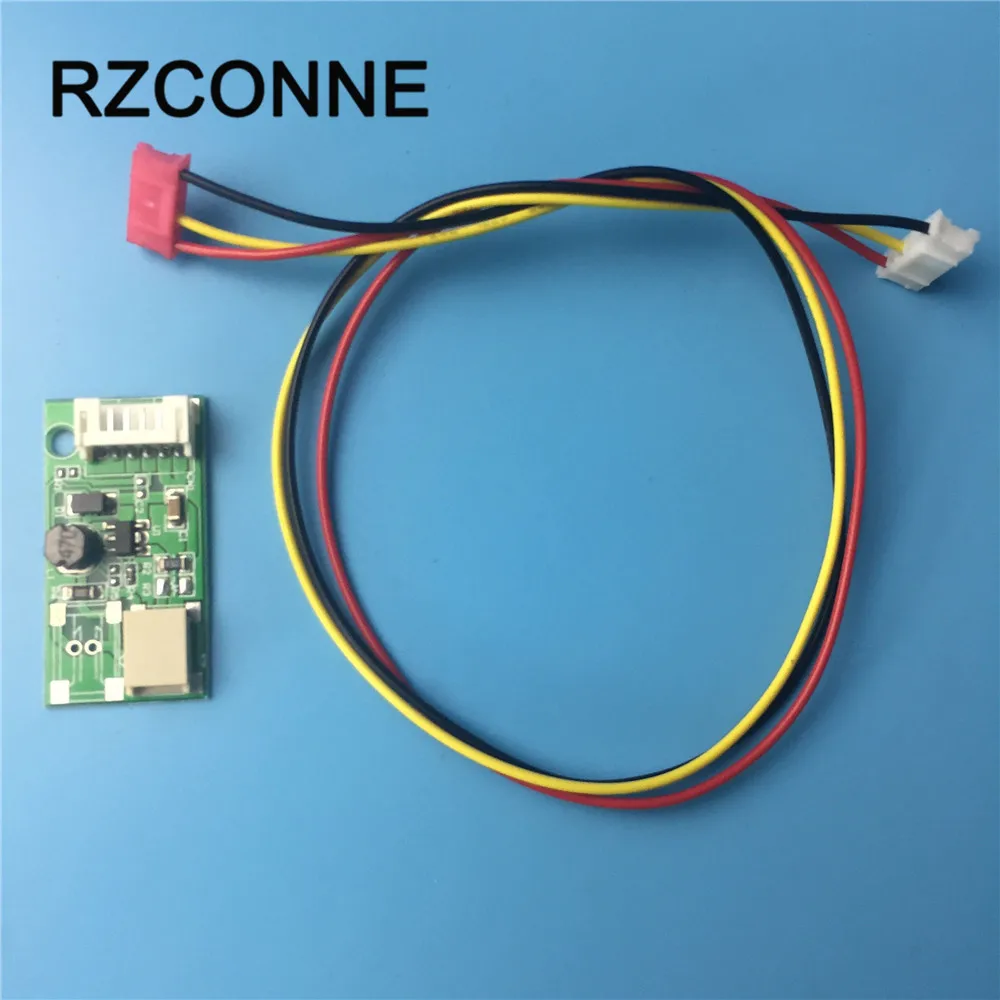

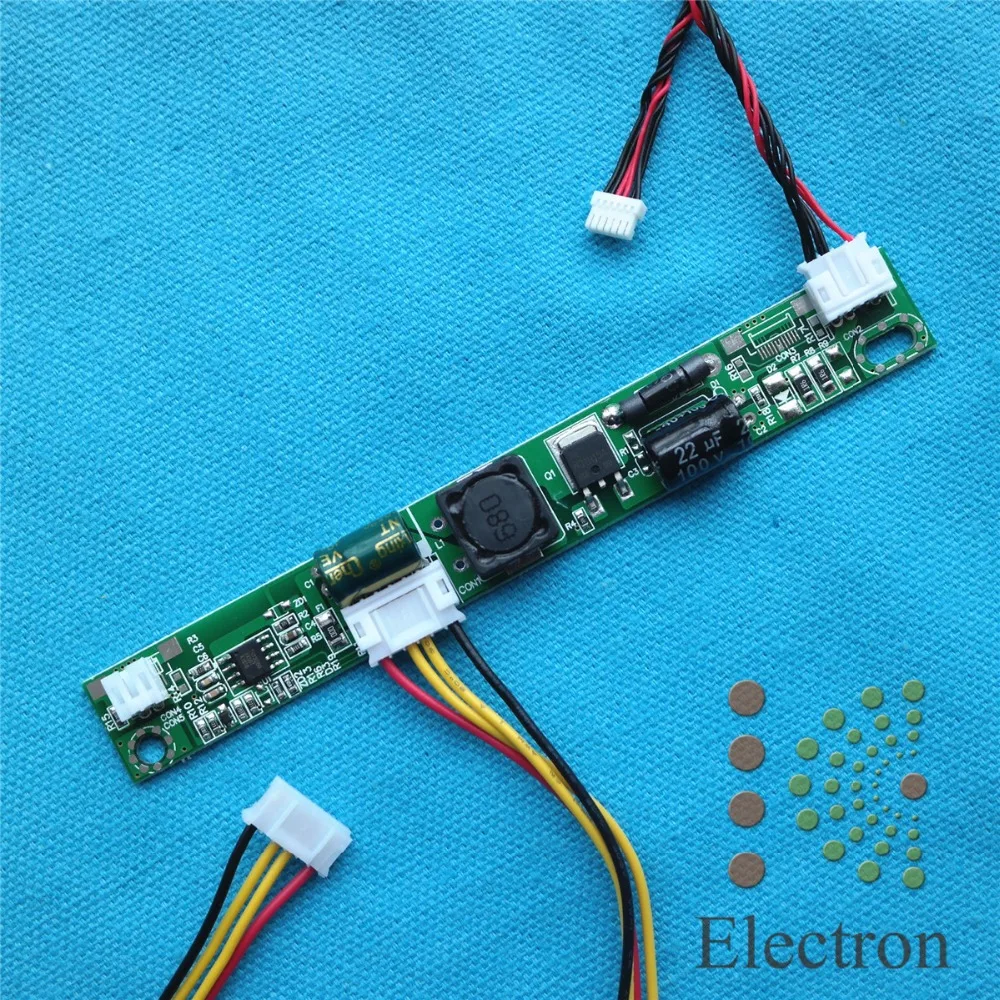

Устройство инвертора подсветки ЖК-панели

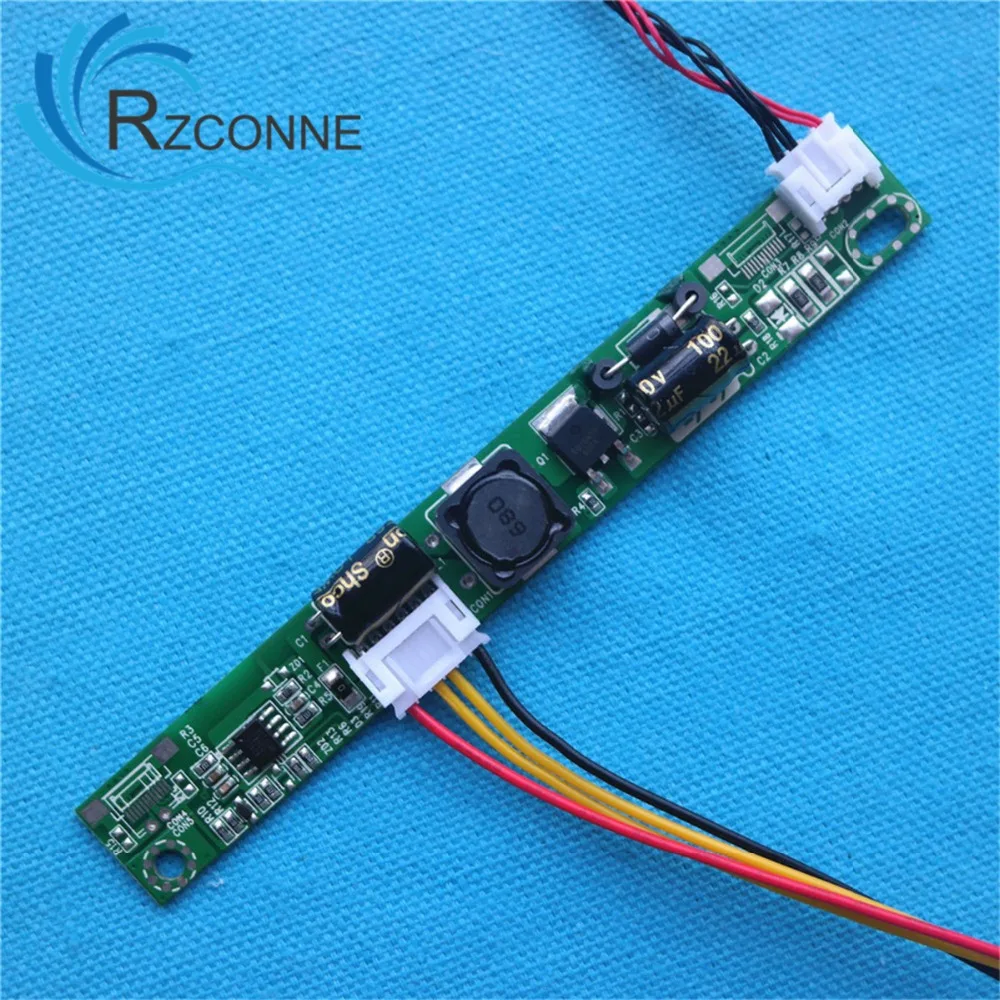

Инвертор подсветки ЖК-панели представляет собой электронное устройство, которое выполняет следующие основные функции:

  • Преобразует постоянное низковольтное напряжение (обычно 12-24 В) в высоковольтное переменное (600-1000 В)
  • Обеспечивает запуск и стабильную работу люминесцентных ламп подсветки
  • Регулирует яркость подсветки
  • Защищает систему от перегрузок и коротких замыканий

Типичная структурная схема инвертора включает следующие ключевые блоки:

  • Узел включения/выключения и дежурного режима
  • DC/DC преобразователь
  • ШИМ-контроллер
  • Узел управления яркостью
  • Высоковольтный преобразователь с трансформатором
  • Цепи обратной связи и защиты

Принцип работы инвертора подсветки

Принцип работы инвертора подсветки ЖК-панели можно описать следующим образом:


  1. При включении телевизора на инвертор подается управляющий сигнал и напряжение питания 12-24 В.
  2. DC/DC преобразователь формирует более высокое постоянное напряжение для питания высоковольтной части.
  3. ШИМ-контроллер генерирует импульсы управления силовыми ключами высоковольтного преобразователя.
  4. В высоковольтном трансформаторе формируется переменное напряжение 600-1000 В для питания ламп подсветки.
  5. Цепи обратной связи контролируют выходные параметры и при необходимости корректируют работу ШИМ-контроллера.
  6. Узел управления яркостью изменяет параметры ШИМ-сигнала для регулировки светового потока ламп.

Как проверить работоспособность инвертора ЖК-панели?

Для проверки работоспособности инвертора подсветки можно использовать следующие методы:

  1. Визуальный осмотр платы инвертора на наличие видимых повреждений, вздувшихся конденсаторов и т.п.
  2. Проверка наличия входного напряжения питания на инверторе (обычно 12-24 В).
  3. Измерение высокого напряжения на выходе инвертора при включенном телевизоре (должно быть 600-1000 В переменного тока).
  4. Подключение заведомо исправной лампы подсветки к выходу инвертора.
  5. Использование специального тестера инверторов, который позволяет проверять их без разборки панели.

При отсутствии специального оборудования самый надежный способ — это замена инвертора на заведомо исправный. Если подсветка заработает, значит проблема была именно в инверторе.


Типичные неисправности инверторов подсветки

К наиболее распространенным неисправностям инверторов подсветки ЖК-панелей относятся:

  • Выход из строя силовых транзисторных ключей
  • Пробой или межвитковое замыкание высоковольтного трансформатора
  • Неисправность ШИМ-контроллера
  • Выход из строя электролитических конденсаторов
  • Обрыв или окисление контактов и дорожек платы
  • Пробой защитных диодов и стабилитронов

Часто неисправность инвертора может быть вызвана выходом из строя самих ламп подсветки. Поэтому при ремонте важно убедиться в исправности ламп.

Особенности ремонта инверторов своими руками

При самостоятельном ремонте инвертора подсветки ЖК-панели следует учитывать ряд важных моментов:

  1. Работа связана с высоким напряжением, поэтому необходимо соблюдать меры безопасности.
  2. Многие производители не предоставляют схем на инверторы, что затрудняет диагностику.
  3. Часто требуется специальное оборудование для проверки высоковольтных цепей.
  4. Замена компонентов (особенно трансформаторов) может потребовать точного подбора аналогов.
  5. Некоторые неисправности проявляются только в рабочем режиме под нагрузкой.

Поэтому при отсутствии опыта и знаний в области ремонта высоковольтной техники лучше обратиться к специалистам. Неквалифицированный ремонт может привести к еще большим повреждениям дорогостоящей ЖК-панели.


Заключение

Инвертор подсветки является важным узлом современных ЖК-телевизоров и мониторов. Понимание принципов его работы и типичных неисправностей позволяет проводить грамотную диагностику и ремонт. Однако сложность устройства и наличие высоких напряжений требуют осторожного подхода при самостоятельном ремонте. В большинстве случаев оптимальным решением будет обращение в специализированный сервисный центр.


Практика ремонта инверторов питания ламп подсветки жк панелей ноутбуков. Как проверить работоспособность инвертора в ноутбуке

Для хорошего изображения на ЖК телевизоре матрица должна иметь хорошее освещение. В ЖК телевизорах подсветку обеспечивает инвертор напряжения выполненный на лампах, светодиодах или более продвинутой OLED (основанная на органических светодиодах) подсветкой. Подсветка должна обеспечивать равномерное освещение всей поверхности матрицы, достаточную яркость, быстрое реагирование на изменение яркости сигнала.

Самым распространенным признаком неисправности инвертора является отсутствие изображения при наличии звука. Хотя возможен и другой вариант, когда телевизор пытается включиться, но снова уходит в дежурный режим и звук не появляется.

Описать все возможные неисправности инверторов невозможно, поэтому в данной статье приведу основные, поняв суть которых Вы сможете осуществить ремонт инверторов напряжения ЖК телевизоров своими руками.

Вот некоторые признаки о неисправности инвертора:

  • Подсветка не включаются;
  • Подсветка включаются и тут же и выключаются;
  • Не включается после длительного периода простоя;
  • Мигание яркости экрана;
  • Неравномерность яркости экрана.

Но для начала разберемся в их устройстве.


Плата инвертора ЖК телевизора на 4 лампы

Устройство инвертора условно можно разделить на функциональные блоки, отсюда станет понятно, что все они схожи между собой.

Приведенная ниже принципиальная схема инвертора принадлежит к ламповой подсветке. Подключение ламп осуществляется по емкостной схеме, что обеспечивает постоянство их свечения в течение долгого времени и дает эффективное управление яркостью. Транзисторы Q1, Q2 – включение и включение инвертора.


Принципиальная схема инвертора

Блок (1) обеспечивает постоянным напряжением автогенератор с ключами ((4) обычно представляет собой два полевых транзистора, например APM4010 и APM4015), который включается и управляется сигналами ШИМ. Блок управления яркостью (2) и ШИМ (3) конструктивно выполнены обычно в одной микросхеме. Широтно-импульсный модулятор (ШИМ) контролирует нагрузку во вторичных цепях и при неисправности ламп не дает включиться автогенератору 4 , что убережет от выхода из строя ключей или трансформатора.

Нужный световой поток создают люминесцентные лампы (R) с холодным катодом (CCFL) располагающиеся за матрицей и равномерно освещают ее.

ПРИНЦИП РАБОТЫ

Инвертор должен обеспечивать несколько функций:

  • Изменять постоянное напряжение в высоковольтное переменное;
  • Обеспечивать регулировку яркости;
  • Стабилизировать ток ламп и регулировать его;
  • Обеспечивать защиту от КЗ и перегрузки.

Инвертор подсветки матрицы (для ламп) должен обеспечивать напряжение обычно вольт 600 с током нагрузки приблизительно 10 мА и обеспечивать максимальную яркость экрана около 250 кд/м2. При этом начальное выходное напряжение будет около 1600 В, а время срабатывания защиты — от 1 до 1,3 с. Для уверенного запуска, время срабатывания защиты подбирается раз в 10 больше времени старта.

При подаче напряжения от блока питания, сигнал (обычно 3-5 вольт) выйти из дежурного режима поступает приблизительно через 2 секунды после включения телевизора от главной платы и инвертор подсветки выходит в рабочее состояние.

Контроллер инвертора телевизора обеспечивает «мягкий» старт при пуске инвертора, а также защиту от КЗ и перегрузки. Если короткое замыкание длится менее 1 с, то работа инвертора продолжится, иначе он отключается.

Импульсы ШИМ идут на преобразователь, обычно сделанный по схеме полу — мостового генератора с самовозбуждением и запускают DC/DC-преобразователь и на вторичной обмотке трансформатора инвертора появляется напряжение для ламп подсветки.

Малая обмотка выполняет в схеме инвертора телевизора функцию обратной связи.

При «поджиге» ламп в начале работы, напряжение преобразователя возрастает до 1600 В, а и только потом инвертор переходит в рабочий режим. Неисправная лампа, конденсатор во вторичной цепи или КЗ вторичной обмотки приводит к срыву генерации.

Напряжение инвертора ЖК телевизора обычно 24 или 48 вольт (для большой диагонали). Подсветка ноутбука обычно питается напряжением блока питания 18 — 19 вольт.


Плата такого инвертора имеет небольшой размер и располагается внизу экрана. В данном случае контроллер U2 OZ9938 управляет ключами U1 AM4428 контакт CN1 идет на лампу. Питание идет по контактам VIN, минус GND, управление яркостью и включением на контакты DIM и ENA.


ИНВЕРТОР ДЛЯ LCD

В принципе никакого особого отличия нет кроме изменения напряжений. Например инвертор lcd телевизора чаще используется напряжение 12 вольт. Выходное же может варьироваться от 60 до 100 вольт в основном. Такой разброс зависит от диагонали ТВ и соответственно количества светодиодов используемых для подсветки.

РЕМОНТ

Любой немного разбирающийся в электронике и работающий паяльником и мультиметром, может выполнить ремонт инвертора своими руками, так как ничего сверхординарного в нем нет.

По поломкам наверное сказать наверное, основных нет, ломается все. Сгорают лампы, ключи, трансформаторы, контроллеры.

Чаще всего инвертор подсветки выходит из строя из-за поломок электролитических конденсаторов в блоке питания и фильтров питания самого инвертора. Теряя емкость, вздуваясь и замыкая цепь питания, они понижают напряжение. Ключи начинают работать с большей перегрузкой и сгорают.

В LCD телевизорах чаще сгорают сами диоды. При ремонте телевизора можно заменить всю ленту со светодиодами или проверить каждый и заменить по отдельности. Например у вас в телевизоре 3 полоски светодиодных лент по 7 диодов на каждой. Известно, что напряжение их питания 70 вольт. Делим и получаем 3,3 вольта ищем такой с мощностью 1 ватт для обеспечения нормальной яркости и делаем замену.

Модели современных инверторов весьма разнообразны, но принципы их построения и работы практически одинаковы, а это упрощает их ремонт.

Привет всем!
В данной статье мы с вами разберём, что такое
, какое значение он имеет в жк панелях и как он работает.
Инвертор – это преобразователь постоянного напряжения (обычно 12В) в высоковольтное переменное.

Чтобы жк панель обеспечивала светлое изображение, нужен световой поток, который пропускается через матрицу и, собственно, формирует изображение на экране. В LCD мониторах для создания такого светового потока применяются люминесцентные лампы подсветки с холодным катодом (CCFL). В мониторах эти лампы обычно располагаются по краям (сверху и снизу), а в телевизорах и непосредственно под матрицей по всей площади. С помощью фильтров и рассеивателя лампы равномерно засвечивают всю поверхность матрицы. Для того, чтобы обеспечить запуск или «поджиг» ламп напряжением более 1500В, а затем питание этих ламп в течение длительного времени в рабочем режиме напряжением 600…1000В и используются инверторы.

В жк мониторах подключение ламп осуществляется по ёмкостной схеме.
Инвертор обеспечивает выполнение следующих функций:
преобразует постоянное напряжение в высоковольтное переменное;
стабилизирует и регулирует ток лампы;
обеспечивает регулировку яркости;
обеспечивает согласованную работу выходного каскада инвертора с входным сопротивлением лампы;
создаёт защиту от перегрузок и короткого замыкания.
Структурная

Как показано на схеме, узел дежурного режима, а также включения инвертора, выполнен на ключах Q1 и Q2. Так как монитору для включения требуется немного времени, то и инвертор включается через 2…4 секунды после перевода монитора в рабочий режим. Когда поступает напряжение ВКЛ. (on/off), инвертор входит в рабочий режим. Также этот узел отключает инвертор, если монитор переходит в режим экономии.

Когда на базу ключа Q1 поступает положительное напряжение ВКЛ. (3…5В), напряжение +12В поступает на узел контроля яркости и регулятор ШИМ.

Узел контроля и управления яркостью свечения ламп и ШИМ (3) выполнен по схеме усилителя ошибки (УО) и формирователя импульсов ШИМ. На этот узел поступает напряжение регулятора яркости с основной платы монитора, затем это напряжение сравнивается с напряжением обратной связи, а потом вырабатывается сигнал ошибки, который управляет частотой импульсов ШИМ. Этими импульсами управляется DC/DC преобразователь (1) и синхронизируется работа преобразователя-инвертора. Амплитуда импульсов постоянна и определяется питающим напряжением (+12В), а частота импульсов зависит от напряжения яркости и уровня порогового напряжения.

Благодаря DC/DC преобразователю, обеспечивается постоянное (высокое) напряжение, поступающее на автогенератор, который включается и управляется импульсами ШИМ узла контроля (3).
Уровень выходного переменного напряжения инвертора зависит от параметров компонентов схемы, а его частота определяется регулятором яркости и характеристиками ламп подсветки. Преобразователь инвертора, обычно, представляет собой генератор с самовозбуждением. Схемы могут использоваться как однотактные, так и двухтактные.

Узел защиты (5 и 6) анализирует уровень тока или напряжения на выходе инвертора и вырабатывает напряжения обратной связи (ОС) и перегрузки, которые поступают в блок контроля (2) и ШИМ (3). Если значение одного из этих напряжений превышает пороговое значение (короткое замыкание, перегрузка преобразователя, пониженного напряжения), автогенератор прекращает свою работу.

Обычно, узел контроля, ШИМ и узел управления яркостью объединены в одной микросхеме. Преобразователь выполняется на дискретных элементах с нагрузкой в виде импульсного трансформатора, дополнительная обмотка которого используется для коммутации запускающего напряжения.
Все основные узлы инверторов выполняют в корпусах SMD компонентов.
Существует огромное количество модификаций инверторов.

В этой заметке мы расскажем, как вы сможете проверить инвертор ЖК-экрана в ноутбуке.

Выход из строя инвертора очень похож на симптомы неисправной лампы подсветки. В обоих случаях экране становится темный, а изображение становится очень слабым, едва видимым при ярком свете.

Если вы подозреваете, что вышел из строя именно инвертор есть только два надежных способ проверить это. Первый это установить рабочий инвертор, второй подключить к старому заведомо исправную лампу подсветки, в том случае если она загорится, значит инвертор является рабочим..

В большинстве случаев самый простой второй метод – тестирование ноутбук с рабочей лампой подсветки. Почему? Поскольку лампа подсветки является практически универсальной. Одна и та-же лампа подсветки будет работать с множеством различных инверторов, главное одинаковые разъемы. Мы поговорим об этих разъемах ниже.

Инвертор обычно находится внутри панели под пластиковой рамкой жк матрицы.В большинстве ноутбуков можно получить доступ к инвертор сняв эту рамку. Плата инвертора имеет разъемы на обоих концах. С левой стороны инвертор подключен к кабелю ЖК-дисплея. В правой части инвертор соединен с лампой подсветки которая установлена внутри матрицы.

Чтобы убедиться, что инвертор получает питание от материнской платы, вы можете проверить его с помощью мультиметра. В нашем случае «+» мультиметра подключаем к 1 контакту разъема, «-» можно подключить к медному отверстию, которым инвертор прикрепляется к крышке. В итоге получаем около 19.4V DC , это говорит о том, что питание на инвертор поступает.


ВНИМАНИЕ! Если вы случайно закоротите контакты при тестировании, то можете повредить инвертор или даже материнскую плату. Действуйте на свой страх и риск!

Итак, инвертор получает питание от материнской платы, но на экране все еще темно. Видимо, это либо неисправность инвертора, либо лампы подсветки. Необходимо проверить работу с исправной подсветкой.

Вот что надо сделать:

1. 1. Отключите ЖК-экран с правой стороны от инвертора.

2. 2. Подключите рабочую лампу подсветки как на картинке ниже. Обратите внимание, что тестовая подсветка короче, чем на матрице, но тесту это не помешает.

Возможные результаты проверки:

1. 1. Если лампа подсветки загорается, значит неисправность найдена, и необходимо заменить лампу установленную в матрице. Учтите заменять лампу в домашних условиях очень рискованно, необходимо идеально чистое помещение, тк при разборке матрицы не должно быть ни пылинки, иначе пыль повредит отражающие слои матрицы.Подробнее о замена лампы можете прочитать тут.

2. 2. Если лампа подсветки не загорается после включения ноутбука, скорее всего, у вас есть неисправный инвертор. Если это так, то вам придется заменить инвертор.

Как известно, принцип работы жидкокристаллических (ЖК) мониторов основан на прохождении света через фильтры матрицы. Тем самым формируется изображение. К наиболее распространенной неисправности ЖК-монитора относится выход из строя лампы подсветки . Как ее проверить?

Вам понадобится

  • — отвертка.

Инструкция

Посмотрите на монитор. Если резко снизилась яркость экрана (обычно с одной стороны) или изображение на мониторе приобрело розовый оттенок, то причина неисправности в лампе, которая подсвечивает изображение снизу.

Доверьте проверку неисправности лампы подсветки монитора профессионалам, так как все детали имеют достаточно хрупкую конструкцию. Вы можете неосторожным движением вывести из строя матрицу. Если решили проверить лампу самостоятельно, будьте предельно осторожны. Кабель, соединяющий лампу с матрицей, является высоковольтным (1000 вольт).

Перед началом проверки исправности ламп приготовьте рабочее место: оно должно быть без пыли. Недопустимо проникновение грязи и пыли на матрицу.

Проверьте соединение шлейфа, ведущего к материнской плате, с монитором. Открутите рамку монитора , которая крепится винтами под резиновыми заглушками. Соединение должно быть осуществлено надлежащим образом.

Убедитесь, что неисправна именно лампа подсветки . Для этого подключите к матрице заведомо рабочую лампу или подключите матрицу к исправному модулю подсветки .

Снимите защитную пленку, которая закрывает плату. Делайте это очень аккуратно, лучше с помощью скальпеля или пинцета. Матрица представляет собой очень тонкую пластинку с проводниками, которые при повреждении не восстанавливаются.

Достаньте матрицу, светофильтры, а затем пенал с лампами, которые смонтированы в пенале по две. На перегоревшей лампе будут видны черные широкие кольца возле катодов. Будьте осторожны, не разбейте лампу : ее осколки могут повредить фильтры и отражатели.

Попробуйте изъять лампу из пенала при помощи легкого усилия. В случае выработки ресурса, лампа начинает сильно разогреваться. Настолько что, вследствие нагрева катоды могут даже расплавиться и прикипеть к матрице. По температуре устройства или наличию оплавленных фрагментов корпуса также можно судить об исправности лампы.

Качественная и своевременная проверка ламп подсветки в ЖК панелях позволяет существенно сократить время, затрачиваемое на ремонт, так как неисправность или исправность ламп выявляется еще до разборки панели. Для того чтобы провести быструю и надежную диагностику – воспользуйтесь специально предназначенным для этого устройством, а мы расскажем, как оно работает.

Инструкция

Для того чтобы проверить лампы подсветки на ЖК панелях воспользуйтесь специально предназначенным для этого прибором. Данное устройство позволяет провести быструю проверку ламп подсветки , не требуя их снятия и отключения шлейфов от инвертора.

Перед тем, как начать использовать устройство обязательно выключите аппарат, подвергающийся проверке. Используя данный аппарат, вы получаете полную и верную диагностику работоспособности всех ламп, а это позволяет вам выявить неисправные лампы еще до разборки панели, или же понять, что все лампы рабочие, и требуется замена конвертора. Данный метод делает время ремонта значительно меньше, а также снижает риск возможных повреждений при диагностике.

Для того чтобы провести грамотную диагностику с применением подобного прибора, следуйте следующим указаниям.

Перед тем, как начать диагностику выключите проверяемый прибор из сети. Вставьте сетевой адаптер в нужное гнездо и включите его в розетку. Прибор будет находиться в режиме ожидания, при этом будут гореть два светодиода.

Определите положение платы в проверяемом устройстве, а также шлейфов, которые соединяют инвертор с лампами подсветки . Подключите провод заземления к шасси проверяемого аппарата. Этот момент очень важен для процесса проверки, поэтому убедитесь, что возможность случайного отсоединения провода исключена.

Теперь возьмите прибор в руки и коснитесь его наконечником места подключения лампы, наконечник при этом прочно зафиксируйте, не допускайте его перемещения, так как высокое напряжение может повредить инвертор. Далее нажмите большую кнопку (ту, что расположена ближе всего к наконечнику).

Обратите внимание, что световой индикатор в это время должен погаснуть и не гореть все время нажатия кнопки. Спустя буквально секунду можно начинать считывать показания:- один светодиод погас на время нажатия кнопки, а потом включился другой – лампа исправна
— один светодиод не погас на время нажатия кнопки, а другой так и не включился – лампа неисправна.

После проведения проверки отпустите кнопку, светодиоды при этом должны загореться, так как прибор будет находиться в режиме ожидания.

Инвертор в телевизоре представляет собой устройство для для запуска и стабильной работы люминесцентных ламп подсветки ЖК панели. Обеспечивает постоянство свечения этих источников света в течение длительного времени и эффективно управляет их яркостью. Может быть выполнен в виде одного или двух отдельных блоков (master/slave), а также располагаться вместе с блоком питания на единой плате. При самостоятельном необходимо знать функции, которые он выполняет.

Задачи телевизионного инвертора:

    • преобразование постоянного напряжения 12 — 24 вольта в высоковольтное переменное
    • стабилизация и регулировка тока ламп
    • регулировка яркости подсветки
    • обеспечение защиты от перегрузок и короткого замыкания
Электрическая схема простого инвертора на 2 лампы подсветки


Устройство реализовано на ШИМ контроллере U1 (OZ960), двух сборках полевых транзисторных ключей (u1, u2) и высоковольтных трансформаторах Т1, Т2. Через разъем CN1 подается питание 12 вольт (F1), команда на включение (ON/OFF), и постоянное напряжение (Dimm) для регулировки яркости. Узел защиты (D2, D4, D5, D6) проводит анализ тока или напряжения на выходе устройства и вырабатывает напряжения перегрузки и обратной связи (ОС), поступающие на ШИМ. В случае превышения одним из этих напряжений порогового значения происходит блокировка автогенератора на U1, а инвертор будет находиться в состоянии защиты. Узел блокируется при пониженном напряжении питания, при «просадке» питающего напряжения в момент включения нагрузки, при перегрузке преобразователя или коротком замыкании.

Характерные признаки неисправности инвертора

  • Лампы подсветки не включаются
  • Лампы подсветки включаются на короткое время и выключаются
  • Нестабильная яркость и мигание экрана
  • Инвертор периодически не включается после длительного простоя
  • Неравномерность засветки экрана при 2-х инверторной схеме

Особенности ремонта инверторного блока

При диагностике неисправностей, связанных с корректной работой инвертора, следует прежде всего убедиться в отсутствии пульсаций питающего напряжения и его стабильности. Обратить внимание на прохождение команд запуска и управления яркостью подсветки с материнской платы. Исключить влияние ламп подсветки, используя их эквивалент в случаях, когда проблема не ясна. Воспользоваться возможностью снять защиту с инвертора на время ремонта для определения дефектной детали. Не забывать о внимательном визуальном осмотре платы и о том, чем пользуется каждый профессиональный телемастер при ремонте телевизоров на дому , — измерениями напряжения, сопротивления, емкости с помощью специальных приборов или тестера.

Иногда при внимательном осмотре платы можно увидеть «сгоревшие» детали, которые подлежат замене. Очень часто выходят из строя полевые транзисторные ключи, но, порой, их замена не всегда приводит к положительному результату. Работоспособность блока может восстановиться на неопределенное время, а потом неисправность может повториться снова. Вы устранили следствие, но не причину. Поэтому, не зная тонкостей ремонта этих устройств, можно потерять много времени и сил для их восстановления. И, если есть сомнения в успехе дела, вызовите мастера, который уже много раз чинил подобные устройства и знает все «подводные камни и мели» благодаря накопленному опыту и профессиональным знаниям.

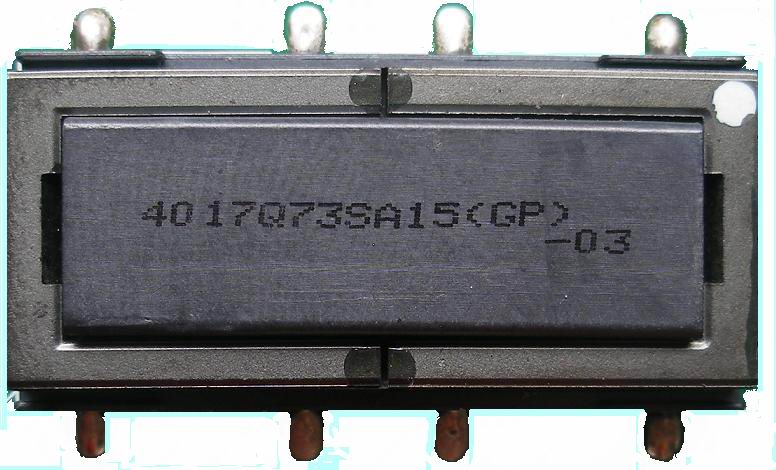

Слабым звеном в составе инверторных блоков считаются высоковольтные трансформаторы. Работа в условиях высоких напряжений требует особого качества сборки этих компонентов и предъявляет высокие требования к свойствам изоляции. Кроме того, следует сказать, что трансформаторы во время работы подсветки могут ощутимо нагреваться.Такие дефекты, как обрыв или межвитковое замыкание обмоток у этих деталей, явление обыденное. Диагностика этих элементов может быть затруднена тем, что замыкание или обрыв могут наблюдаться только в рабочем режиме, а «прозвонка» их в обесточенном состоянии не выявит у них проблем. Здесь на помощь может прийти перемена местами сомнительного и исправного трансформатора и дальнейший анализ ситуации.

В разных телевизорах используются инверторы с разным числом трансформаторов. В малогабаритных аппаратах в инверторе могут стоять 2 — 4 трансформатора, в телевизорах больших диагоналей, особенно прежних лет выпуска, встречалось количество однотипных изделий числом до 20. Естественно, большое их количество снижает надежность схемы в целом, поэтому в современных моделях их использование сведено к минимуму за счет инновационных технических решений.

Признаком неисправности инвертора в большинстве случаев является отсутствие изображения на экране телевизора при наличии звука. Однако возможны ситуации, когда телевизор, попытавшись включиться, снова переходит в дежурный режим или начинает мигать светодиодами на передней панели, а звук в этом случае не появляется. Характер дефекта другой, а источником может быть все тот-же блок инвертора. В некоторых моделях телевизоров присутствует сигнал обратной связи с инвертора на процессор материнской платы, сигнализирующий о сбоях в его работе. Не получив подтверждения от инвертора, что с ним все в порядке, процессор изменяет режим работы телевизора на дежурный или выводит сообщения об ошибках через светодиодные индикаторы. У некоторых производителей после определенного числа неудачных запусков система может перестать подавать команду на включение подсветки до сброса ошибок или очистки памяти.

Инвертор представляет собой сложное электронное устройство, самостоятельный ремонт которого может вызвать определенные трудности. Эти блоки для телевизоров диагоналей от 26 дюймов и выше «привязаны» к конкретной ЖК панели и являются, по мнению производителей, единым устройством (вместе с блоком T-con). Очень редко на эти изделия можно найти электронные схемы, а на контроллер матрицы вообще никогда. Поэтому даже профессионалу при диагностике этой аппаратуры приходится вспоминать опыт ремонта аналогичных устройств, руководствоваться общими принципами их схемотехнических решений и пользоваться базой даташитов на микросхемы драйверов подсветки и ключевые транзисторы. Если вы решились на ремонт инвертора своими руками, но что-то пошло не так,

Инвертор jsy 190406 b схема

Содержание

      • 0.0.1 Техническое описание и состав телевизора PHILIPS 22PFL3403S, тип панели и применяемые модули. Состав модулей.
    • 0.1 Общие рекомендации по ремонту TV LCD
    • 0. 2 Дополнительно по ремонту MainBoard
    • 0.3 Задачи телевизионного инвертора:
        • 0.3.0.1 Электрическая схема простого инвертора на 2 лампы подсветки
    • 0.4 Характерные признаки неисправности инвертора
  • 1 Особенности ремонта инверторного блока
  • 2 УСТРОЙСТВО ИНВЕРТОРА
  • 3 ПРИНЦИП РАБОТЫ
  • 4 ИНВЕРТОР ДЛЯ LCD
  • 5 РЕМОНТ

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее.

Техническое описание и состав телевизора PHILIPS 22PFL3403S, тип панели и применяемые модули. Состав модулей.

Chassis/Version: TCM1.0E LA

Panel: M220Z1-L03 Rev C1

Inverter (backlight): JSY-190406-B 996510016908 INVPSU POWER SUPPLY UNIT BLB MT00/MT35/INVERTER PSU

PWM Inverter: TL494C (16) LM493 (SO8)

MOSFET Inverter: ME4542 (SO8)

Trans Inverter: HVT-086

Power Supply (PSU): 40-PWL20C-PWI1XG 996510036276

PWM Power: NCP1377 (PWM flyback 8pin)

MOSFET Power: 2SK2996

IC MainBoard: MT8200ALE S29AL016M K4S641632K

Control: 2422 549 01911

Технические характеристики 22PFL3403D

Диагональ экрана:26″ (66 см)
Формат экрана:16:10
Разрешение:1680×1050
Поддержка HD:720p HD
Яркость:300 кд/м2
Контрастность:1000:1
Угол обзора:170°
Время отклика пикселя:5 мс
Прогрессивная развёртка:есть
Стандарты TV:PAL, SECAM, NTSC
Цифровой тюнер: есть
Телетекст:с памятью на 100 стр.
Форматы DTV:480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Звук стерео:есть
Мощность звука:10 Вт (2х5 Вт)
Акустика:два динамика
Интерфейс:AV, аудио x3, S-Video, компонентный, SCART, RGB, VGA, HDMI x2
Разъём наушников:есть
Вес телевизора:с подставкой: 6 кг
без подставки: 5.5 кг
Размеры:с подставкой 534x442x181 мм
без подставки 534x397x71 мм
Потребление от сети:55 Вт

Общие рекомендации по ремонту TV LCD

Как и все другие телевизоры, PHILIPS 22PFL3403S/60 целесообразно начинать ремонтировать с внимательного осмотра как внешних, так и внутренних элементов и модулей. Часто по видимым изменениям удаётся определить дальнейшее направление поиска неисправности и локализации дефекта до начала снятия осциллограмм и проведения необходимых измерений. Элементы с видимыми повреждениями, например, вздувшиеся после кипения электролита конденсаторы, обуглившиеся резисторы в определённых узлах схемы, а так же кольцевые трещины в пайках помогут мастеру догадаться о причинах и возможных последствиях произошедшей неисправности.

В случае, когда 22PFL3403S/60 не включается, не реагирует на пульт и кнопки передней панели, не моргает лампочками и не подаёт никаких признаков работоспособности, вероятнее всего в данном случае неисправен модуль питания PWL20C 996510036276 осн. При диагностике и ремонте блока питания, после замены вздутых конденсаторов фильтров вторичных выпрямителей (если таковые имеются), необходимо прежде всего проверить сетевой предохранитель. При его обрыве следует проверить силовой ключ и диоды выпрямительного моста на предмет лавинного (теплового) пробоя.
Следует помнить, что в практике ремонта обычно силовые ключи преобразователей N-Fet не выходят из строя по причине своего плохого качества и, в таких случаях, необходимо искать причину, которая привела к сбою в работе и спровоцировала пробой ключа. Чаще всего виновниками аварии являются высохшие электролитические конденсаторы или оборванные резисторы в первичной цепи, либо может быть неисправной сама микросхема ШИМ-контроллера . Необходимо так же проверить все полупроводниковые элементы схемы стабилизации в первичной и вторичной цепи.
Если в схеме модуля питания применяется активный Корректор Коэффициента Мощности (ККМ), выявлять неисправности иногда становится несколько сложнее. Знания, опыт, интуиция и навыки в таких случаях имеют большое преимущество для успешного ремонта.

Если при включении телевизора изображение появляется и сразу пропадает, либо отсутствует изначально при включении, но звук есть и другие функции работают, есть большая вероятность неисправности инвертора (преобразователя питания ламп подсветки). В таких случаях проверке подлежат лампы, инвертор и общий модуль питания, в котором следует проверить электролитические конденсаторы фильтра выпрямителя, питающего инвертор.
Ремонт инвертора JSY-190406-B 996510016908 INVPSU POWER SUPPLY UNIT BLB MT00/MT35/INVERTER PSU затруднителен тем, что при любой неисправности или нештатной ситуации, даже при неравномерном износе ламп, срабатывает защита, которая выключает его в целях противопожарной безопасности. Диагностика становится невозможной и требуется отключить защиту.
Следует помнить, при отключении защиты, всегда появляется риск выхода из строя силовых элементов инвертора при диагностике. После ремонта необходимо обязательно восстановить все штатные цепи защиты преобразователя.

Внимание! Пользователям и владельцам телевизоров 22PFL3403S/60, не имеющим соответствующей квалификации, знаний и опыта, категорически не рекомендуем попытки самостоятельного ремонта во избежаниe негативных последствий, которые могут привести к полной неремонтопригодности устройства.

Дополнительно по ремонту MainBoard

Внешний вид MainBoard 40-MT01EU-MAF2XG показан на рисунке ниже:

Внешний вид блока питания

Основные особенности устройства PHILIPS 22PFL3403S:

Установлена матрица (LCD-панель) M220Z1-L03 Rev C1.
Для питания ламп подсветки применён преобразователь, совмещённый с блоком питания, управляется ШИМ-контроллером TL494C (16) LM493 (SO8). В преобразователе инвертора установлен трансформатор HVT-086. В качестве силовых элементов инвертора применяются ключи типа ME4542 (SO8).
Формирование необходимых питающих напряжений для всех узлов телевизора PHILIPS 22PFL3403S осуществляет модуль питания 40-PWL20C-PWI1XG, либо его аналоги c использованием микросхем NCP1377 (PWM flyback 8pin) и силовых ключей типа 2SK2996.
MainBoard — основная плата (материнская плата) представляет собой модуль 40-MT01EU-MAF2XG, с применением микросхем MT8200ALE S29AL016M K4S641632K и других.
Тюнер TEDE9-2C2B обеспечивает приём телевизионных программ и настройку на каналы.

Дополнительная техническая информация о панели:
Brand : CMO
Model : M220Z1-L03
Type : a-Si TFT-LCD, Panel
Diagonal size : 22.0 inch
Resolution : 1680×1050, WSXGA+
Display Mode : TN, Normally White, Transmissive
Active Area : 473.76×296.1 mm
Surface : Antiglare (Haze 25%), Hard coating (3H)
Brightness : 300 cd/m²
Contrast Ratio : 1000:1
Display Colors : 16.7M (6-bit + Hi-FRC), CIE1931 72%
Response Time : 1. 3/3.7 (Tr/Td)
Frequency : 60Hz
Lamp Type : 4 pcs CCFL Without Driver
Signal Interface : LVDS (2 ch, 8-bit), 30 pins
Voltage : 5.0V

Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!

Инвертор в телевизоре представляет собой устройство для для запуска и стабильной работы люминесцентных ламп подсветки ЖК панели. Обеспечивает постоянство свечения этих источников света в течение длительного времени и эффективно управляет их яркостью. Может быть выполнен в виде одного или двух отдельных блоков (master/slave), а также располагаться вместе с блоком питания на единой плате. При самостоятельном ремонте инвертора телевизионного приемника необходимо знать функции, которые он выполняет.

Задачи телевизионного инвертора:

    • преобразование постоянного напряжения 12 — 24 вольта в высоковольтное переменное
    • стабилизация и регулировка тока ламп
    • регулировка яркости подсветки
    • обеспечение защиты от перегрузок и короткого замыкания
    Электрическая схема простого инвертора на 2 лампы подсветки

    Устройство реализовано на ШИМ контроллере U1 (OZ960), двух сборках полевых транзисторных ключей (u1, u2) и высоковольтных трансформаторах Т1, Т2. Через разъем CN1 подается питание 12 вольт (F1), команда на включение (ON/OFF), и постоянное напряжение (Dimm) для регулировки яркости. Узел защиты (D2, D4, D5, D6) проводит анализ тока или напряжения на выходе устройства и вырабатывает напряжения перегрузки и обратной связи (ОС), поступающие на ШИМ. В случае превышения одним из этих напряжений порогового значения происходит блокировка автогенератора на U1, а инвертор будет находиться в состоянии защиты. Узел блокируется при пониженном напряжении питания, при «просадке» питающего напряжения в момент включения нагрузки, при перегрузке преобразователя или коротком замыкании.

    Характерные признаки неисправности инвертора

    • Лампы подсветки не включаются
    • Лампы подсветки включаются на короткое время и выключаются
    • Нестабильная яркость и мигание экрана
    • Инвертор периодически не включается после длительного простоя
    • Неравномерность засветки экрана при 2-х инверторной схеме

    Особенности ремонта инверторного блока

    При диагностике неисправностей, связанных с корректной работой инвертора, следует прежде всего убедиться в отсутствии пульсаций питающего напряжения и его стабильности. Обратить внимание на прохождение команд запуска и управления яркостью подсветки с материнской платы. Исключить влияние ламп подсветки, используя их эквивалент в случаях, когда проблема не ясна. Воспользоваться возможностью снять защиту с инвертора на время ремонта для определения дефектной детали. Не забывать о внимательном визуальном осмотре платы и о том, чем пользуется каждый профессиональный телемастер при ремонте телевизоров на дому, — измерениями напряжения, сопротивления, емкости с помощью специальных приборов или тестера.

    Иногда при внимательном осмотре платы можно увидеть «сгоревшие» детали, которые подлежат замене. Очень часто выходят из строя полевые транзисторные ключи, но, порой, их замена не всегда приводит к положительному результату. Работоспособность блока может восстановиться на неопределенное время, а потом неисправность может повториться снова. Вы устранили следствие, но не причину. Поэтому, не зная тонкостей ремонта этих устройств, можно потерять много времени и сил для их восстановления. И, если есть сомнения в успехе дела, вызовите мастера, который уже много раз чинил подобные устройства и знает все «подводные камни и мели» благодаря накопленному опыту и профессиональным знаниям.

    Слабым звеном в составе инверторных блоков считаются высоковольтные трансформаторы. Работа в условиях высоких напряжений требует особого качества сборки этих компонентов и предъявляет высокие требования к свойствам изоляции. Кроме того, следует сказать, что трансформаторы во время работы подсветки могут ощутимо нагреваться.Такие дефекты, как обрыв или межвитковое замыкание обмоток у этих деталей, явление обыденное. Диагностика этих элементов может быть затруднена тем, что замыкание или обрыв могут наблюдаться только в рабочем режиме, а «прозвонка» их в обесточенном состоянии не выявит у них проблем. Здесь на помощь может прийти перемена местами сомнительного и исправного трансформатора и дальнейший анализ ситуации.

    В разных телевизорах используются инверторы с разным числом трансформаторов. В малогабаритных аппаратах в инверторе могут стоять 2 — 4 трансформатора, в телевизорах больших диагоналей, особенно прежних лет выпуска, встречалось количество однотипных изделий числом до 20. Естественно, большое их количество снижает надежность схемы в целом, поэтому в современных моделях их использование сведено к минимуму за счет инновационных технических решений.

    Признаком неисправности инвертора в большинстве случаев является отсутствие изображения на экране телевизора при наличии звука. Однако возможны ситуации, когда телевизор, попытавшись включиться, снова переходит в дежурный режим или начинает мигать светодиодами на передней панели, а звук в этом случае не появляется. Характер дефекта другой, а источником может быть все тот-же блок инвертора. В некоторых моделях телевизоров присутствует сигнал обратной связи с инвертора на процессор материнской платы, сигнализирующий о сбоях в его работе. Не получив подтверждения от инвертора, что с ним все в порядке, процессор изменяет режим работы телевизора на дежурный или выводит сообщения об ошибках через светодиодные индикаторы. У некоторых производителей после определенного числа неудачных запусков система может перестать подавать команду на включение подсветки до сброса ошибок или очистки памяти.

    Инвертор представляет собой сложное электронное устройство, самостоятельный ремонт которого может вызвать определенные трудности. Эти блоки для телевизоров диагоналей от 26 дюймов и выше «привязаны» к конкретной ЖК панели и являются, по мнению производителей, единым устройством (вместе с блоком T-con). Очень редко на эти изделия можно найти электронные схемы, а на контроллер матрицы вообще никогда. Поэтому даже профессионалу при диагностике этой аппаратуры приходится вспоминать опыт ремонта аналогичных устройств, руководствоваться общими принципами их схемотехнических решений и пользоваться базой даташитов на микросхемы драйверов подсветки и ключевые транзисторы. Если вы решились на ремонт инвертора своими руками, но что-то пошло не так, вызывайте мастера, который в сжатые сроки и недорого решит проблемы с работоспособностью вашего телевизора.

    Поделиться в соцсетях

    Не забудьте сделать закладку этой странички в ваших социальных сетях!

    Сгоревшие ключи инвертора

    Для хорошего изображения на ЖК телевизоре матрица должна иметь хорошее освещение. В ЖК телевизорах подсветку обеспечивает инвертор напряжения выполненный на лампах, светодиодах или более продвинутой OLED (основанная на органических светодиодах) подсветкой. Подсветка должна обеспечивать равномерное освещение всей поверхности матрицы, достаточную яркость, быстрое реагирование на изменение яркости сигнала.

    Самым распространенным признаком неисправности инвертора является отсутствие изображения при наличии звука. Хотя возможен и другой вариант, когда телевизор пытается включиться, но снова уходит в дежурный режим и звук не появляется.

    Описать все возможные неисправности инверторов невозможно, поэтому в данной статье приведу основные, поняв суть которых Вы сможете осуществить ремонт инверторов напряжения ЖК телевизоров своими руками.

    Вот некоторые признаки о неисправности инвертора:

    • Подсветка не включаются;
    • Подсветка включаются и тут же и выключаются;
    • Не включается после длительного периода простоя;
    • Мигание яркости экрана;
    • Неравномерность яркости экрана.

    Но для начала разберемся в их устройстве.

    Плата инвертора ЖК телевизора на 4 лампы

    УСТРОЙСТВО ИНВЕРТОРА

    Устройство инвертора условно можно разделить на функциональные блоки, отсюда станет понятно, что все они схожи между собой.

    Приведенная ниже принципиальная схема инвертора принадлежит к ламповой подсветке. Подключение ламп осуществляется по емкостной схеме, что обеспечивает постоянство их свечения в течение долгого времени и дает эффективное управление яркостью. Транзисторы Q1, Q2 – включение и включение инвертора.

    Принципиальная схема инвертора

    Блок (1) обеспечивает постоянным напряжением автогенератор с ключами ((4) обычно представляет собой два полевых транзистора, например APM4010 и APM4015), который включается и управляется сигналами ШИМ. Блок управления яркостью (2) и ШИМ (3) конструктивно выполнены обычно в одной микросхеме. Широтно-импульсный модулятор (ШИМ) контролирует нагрузку во вторичных цепях и при неисправности ламп не дает включиться автогенератору 4 , что убережет от выхода из строя ключей или трансформатора.

    Нужный световой поток создают люминесцентные лампы (R) с холодным катодом (CCFL) располагающиеся за матрицей и равномерно освещают ее.

    ПРИНЦИП РАБОТЫ

    Инвертор должен обеспечивать несколько функций:

    • Изменять постоянное напряжение в высоковольтное переменное;
    • Обеспечивать регулировку яркости;
    • Стабилизировать ток ламп и регулировать его;
    • Обеспечивать защиту от КЗ и перегрузки.

    Инвертор подсветки матрицы (для ламп) должен обеспечивать напряжение обычно вольт 600 с током нагрузки приблизительно 10 мА и обеспечивать максимальную яркость экрана около 250 кд/м2. При этом начальное выходное напряжение будет около 1600 В, а время срабатывания защиты — от 1 до 1,3 с. Для уверенного запуска, время срабатывания защиты подбирается раз в 10 больше времени старта.

    При подаче напряжения от блока питания, сигнал (обычно 3-5 вольт) выйти из дежурного режима поступает приблизительно через 2 секунды после включения телевизора от главной платы и инвертор подсветки выходит в рабочее состояние.

    Контроллер инвертора телевизора обеспечивает «мягкий» старт при пуске инвертора, а также защиту от КЗ и перегрузки. Если короткое замыкание длится менее 1 с, то работа инвертора продолжится, иначе он отключается.

    Импульсы ШИМ идут на преобразователь, обычно сделанный по схеме полу — мостового генератора с самовозбуждением и запускают DC/DC-преобразователь и на вторичной обмотке трансформатора инвертора появляется напряжение для ламп подсветки.

    Малая обмотка выполняет в схеме инвертора телевизора функцию обратной связи.

    При «поджиге» ламп в начале работы, напряжение преобразователя возрастает до 1600 В, а и только потом инвертор переходит в рабочий режим. Неисправная лампа, конденсатор во вторичной цепи или КЗ вторичной обмотки приводит к срыву генерации.

    Электрическая схема инвертора ноутбука HP.

    Плата такого инвертора имеет небольшой размер и располагается внизу экрана. В данном случае контроллер U2 OZ9938 управляет ключами U1 AM4428 контакт CN1 идет на лампу. Питание идет по контактам VIN, минус GND, управление яркостью и включением на контакты DIM и ENA.

    ИНВЕРТОР ДЛЯ LCD

    В принципе никакого особого отличия нет кроме изменения напряжений. Например инвертор lcd телевизора чаще используется напряжение 12 вольт. Выходное же может варьироваться от 60 до 100 вольт в основном. Такой разброс зависит от диагонали ТВ и соответственно количества светодиодов используемых для подсветки.

    РЕМОНТ

    Любой немного разбирающийся в электронике и работающий паяльником и мультиметром, может выполнить ремонт инвертора своими руками, так как ничего сверхординарного в нем нет.

    Чаще всего инвертор подсветки выходит из строя из-за поломок электролитических конденсаторов в блоке питания и фильтров питания самого инвертора. Теряя емкость, вздуваясь и замыкая цепь питания, они понижают напряжение. Ключи начинают работать с большей перегрузкой и сгорают.

    В LCD телевизорах чаще сгорают сами диоды. При ремонте телевизора можно заменить всю ленту со светодиодами или проверить каждый и заменить по отдельности. Например у вас в телевизоре 3 полоски светодиодных лент по 7 диодов на каждой. Известно, что напряжение их питания 70 вольт. Делим и получаем 3,3 вольта ищем такой с мощностью 1 ватт для обеспечения нормальной яркости и делаем замену.

    Модели современных инверторов весьма разнообразны, но принципы их построения и работы практически одинаковы, а это упрощает их ремонт.

    APM32F030K6T6 Электронный дистрибьютор | | Ariat-Tech.com

    Electronics Components Distributor

    My Request:

    Главная Продукты Интегральные схемы (ИС) Специализированные ИС APM32F030K6T6

    APM32F030K6T6
    номер части APM32F030K6T6
    производитель APM
    Описание APM QFN32
    Кол-во в наличии 39119 pcs new original in stock.
    Запросить акции и предложения
    Листки APM32F030K6T6.pdf
    APM32F030K6T6 Price Запросить цену и время выполнения заказа
    or Email us: [email protected]

    Получить цитату

    Техническая информация APM32F030K6T6
    Номер изготовителя APM32F030K6T6 категория Интегральные схемы (ИС)
    производитель APM Описание APM QFN32
    Пакет / чехол QFN32 Кол-во в наличии 39119 pcs
    Condtion New Original Stock Гарантия 100% Perfect Functions
    Время выполнения заказа 2-3days after payment. Оплата PayPal / Telegraphic Transfer / Western Union
    Доставка по DHL / Fedex / UPS порт HongKong
    Электронная почта по электронной почте [email protected]

    APM32F030K6T6 являются новыми и оригинальными в наличии, найдите запас компонентов электроники APM32F030K6T6, таблицу, инвентарь и цену на сайте Ariat-Tech.com, закажите APM32F030K6T6 с гарантией и доверием от Ariat Technology Limitd. Доставка через DHL / FedEx / UPS. Оплата банковским переводом или PayPal в порядке.
    Напишите нам: [email protected] или RFQ APM32F030K6T6 Online.

    *Part No. Manufacturer Target Price(USD) *Request Qty Action

    Add Item

    Компания

    Контактное лицо

    Телефон

    Эл. почта

    факс

    Адрес доставки

    Сообщение

    Отправить

    APM32F030K6T6 стокAPM32F030K6T6 ЦенаAPM32F030K6T6 Электроника
    APM32F030K6T6 КомпонентыAPM32F030K6T6 ИнвентарьAPM32F030K6T6 Digikey
    Поставщик APM32F030K6T6Заказать APM32F030K6T6 онлайнЗапрос APM32F030K6T6
    APM32F030K6T6 ImageAPM32F030K6T6 фотоAPM32F030K6T6 PDF
    APM32F030K6T6 DatasheetСкачать таблицу APM32F030K6T6Производитель
    Связанные части для APM32F030K6T6

    Новости

    Больше

    Samsung Display: MicroLED заменит OLED для уст…

    Руководители дисплея Samsung заявили, что в микрорежигах могут заменить OLED -дисплеи в. ..

    Соединенные Штаты будут исследо…

    По данным Reuters, в пятницу Комиссия по международной торговле США заявила, что регу…

    Процесс EUV приводит к высококаче…

    С ускоренным внедрением процесса производства EUV с помощью основных вафель FABS, ис…

    ASML требует, чтобы американские с…

    Поскольку торговая война Sino US продолжает нагреваться, ASML, крупный производитель п…

    Генеральный директор Intel: Увелич…

    Согласно The Wall Street Journal 12 октября, Intel планирует установить более широкое разделени…

    новые продукты

    Больше

    Фотоэлектрический датчик серии …

    Фотоэлектрический датчик серии PD30 Миниатюрные фотоэл…

    Комплект оценки XC112 / XR112 для импу…

    Комплект оценки XC112 / XR112 для импульсного когерентного . ..

    Сервоприводы и двигатели серии M…

    Сервоприводы и двигатели серии MINAS A6 Семейство Panasonic MINA…

    Ультрафиолетовый светодиодный …

    Ультрафиолетовый светодиодный драйвер Ультрафиолето…

    Промышленный и расширенный тест…

    Промышленный и расширенный тест DDR SDRAM Устройства Insignis …

    IC Chips & IGBT Module — Горячий запасной номер детали

    APM3095PUC-TRAPM3095PUC-TRGAPM3095PUC-TRG MOSAPM3095PUC-TRLAPM3095PUC-TRL IC
    APM3095PUC-TRL MOSAPM3095PUC-TU MOSAPM3106NUAPM3106NUC-TRGAPM3106NUC-TRL
    APM3109NUAPM3109NUC-TRGAPM3109NUC-TRG ICAPM3109NUC-TRLAPM3110BLA120R
    APM3110NAPM3116NUC-TRGAPM3116NUC-TRG ICAPM3119N MOSAPM3195PDC-TRG
    APM3195PDC-TRG ICAPM3195PDC-TRLGAPM32F030C8T6APM32F030C8T6 ICAPM32F030C8T6 MCU
    APM32F030R8T6APM32F072RBT6 ICAPM32F103C8T6APM32F103CBT6APM3305QAC-TRG
    APM3310QAC-TRGAPM4008NAPM4008NGCAPM4008NGC-TRGAPM4008NGC-TRL
    APM4008NUAPM4008NUCAPM4008NUC-TRGAPM4008NUC-TRG MOSAPM4008NUC-TRL
    APM4010NAPM4010NGC-TRGAPM4010NUAPM4010NUC APM4010APM4010NUC-TRG
    APM4010NUC-TRLAPM4012NUAPM4012NUCAPM4012NUC-TRGAPM4015KC-TRG

    Профиль КомпанииНаша квалификацияНаши преимуществаполитика конфиденциальности

    Гарантия качестваПлатежный путьСпособ доставкиВопросы и ответы

    Запросы / ЗаказСписок продуктовСвязаться с нами

    Эл. адрес: [email protected]HK TEL: +00 852-30501966ДОБАВЛЯТЬ: Rm 2703 27F Ho King Comm Center 2-16,
    Fa Yuen St MongKok Коулун, Гонконг.

    язык: EnglishDeutschFrançaisрусскийespañolPortuguês日本語ΕλλάδαItalia한국의العربيةTürk dilipolskiSuomiहिंदीIndonesiatiếng ViệtภาษาไทยNederlandGaeilgePilipinočeštinaMelayuTaiwanفارسیMagyarországHrvatskaSlovenskáSlovenijaKongeriketעִבְרִיתDanskromânescSvenskaБългарски езикEesti VabariikíslenskaAfrikaansIsiXhosaisiZululietuviųMaoriEuskera‎BosnaҚазақшаCatalàCambodiaአማርኛRepublika e ShqipërisëCorsaКыргыз тилиAyitiБеларусьmalaɡasʲМонголулсAzərbaycanLatviešuپښتوCрпскиМакедонскиKurdîChicheŵaТоҷикӣবাংলা ভাষারGalegoSesothoO’zbekनेपालीພາສາລາວHausaSamoaსაქართველოမြန်မာKiswahiliУКРАЇНАLëtzebuergeschසිංහලاردوગુજરાતીಕನ್ನಡkannaḍa

    Дистрибьютор электронных компонентов — Поставщик микросхем и модулей IGBT — www.ariat-tech.com

    Уведомление об авторских правах © 1996-2022 ARIAT TECHNOLOGY LIMITED. Все права защищены.

    Поиск

    Номер детали производителя (MPN):
    Наличие: На складе
    Возможна немедленная отправка
    Начальная цена от долларов США за штуку. Все цены указаны за единицу в долларах США (USD).
    Минимальный объем заказа от ОДИН штук, вы можете купить столько, сколько захотите.
    Доставка: Прямая доставка, заказной авиапочтой, DHL/EMS/FEDEX от 5 долларов США.
    Платежи: PayPal, кредитные карты через PayPal, банковский перевод, Western Union.

    Мы из HUAQIANGBEI — ЭЛЕКТРОННОЙ УЛИЦЫ № 1 в Китае.

    может быть отправлен в тот же день. Paypal принят, закажите онлайн сегодня!

    Внимательно выберите номер детали, производителя и упаковку из приведенной ниже таблицы, а затем добавьте в корзину, чтобы перейти к оформлению заказа.

    Купите сейчас, вам понравится
    ✓Отправьте заказ в тот же день!
    ✓Доставка по всему миру!
    ✓Ограниченная распродажа
    ✓Легкий возврат.

    Обзор продукта
    Название продукта Поиск
    Доступное количество Возможна отправка немедленно
    Модель №.
    Код ТН ВЭД 85290
    Минимальное количество Начиная с одной детали
    Атрибуты продукта
    Категории
  • идентификатор продукта
    артикул
    gtin14
    мпн
    Статус детали Активный

    Об оплате
    Все основные кредитные и дебетовые карты через PayPal.
    Paypal (AMEX принимается через Paypal)
    Мы также можем принять банковский перевод. Просто отправьте нам электронное письмо с URL-адресами или кодами продукта. Укажите адрес доставки и предпочтительный способ доставки. Затем мы вышлем вам полные инструкции по электронной почте.

    Мы никогда не храним данные вашей карты, они остаются в Paypal.
    Товары будут отправлены в течение 1-2 рабочих дней после оплаты. Доставка может быть объединена при покупке большего количества.
    Другие способы доставки могут быть доступны при оформлении заказа — вы также можете сначала связаться со мной для получения подробной информации.

    Судоходная компания Расчетное время доставки Информация об отслеживании
    Плоская транспортировочная 30-60 дней Нет в наличии
    Заказная авиапочта 15-25 дней В наличии
    ДХЛ/ЭМС/ФЕДЕРАЛ ЕХПРЕСС/ТНТ 5-10 дней В наличии
    Окончательное время доставки Может быть задержано вашей местной таможней из-за таможенного оформления.

    Благодарим за покупку нашей продукции на нашем веб-сайте.
    Чтобы иметь право на возмещение, вы должны вернуть продукт в течение 30 календарных дней с момента покупки. Товар должен быть в том же состоянии, в котором вы его получили, и не иметь никаких повреждений.
    После того, как мы получим ваш товар, наша команда профессионалов проверит его и обработает ваш возврат. Деньги будут возвращены на исходный способ оплаты, который вы использовали во время покупки. Для платежей по кредитной карте может потребоваться от 5 до 10 рабочих дней, чтобы возмещение появилось в выписке по кредитной карте.
    Если продукт каким-либо образом поврежден или вы инициировали возврат по истечении 30 календарных дней, вы не имеете права на возмещение.
    Если что-то неясно или у вас есть дополнительные вопросы, не стесняйтесь обращаться в нашу службу поддержки клиентов.
    См. подробную информацию о защите покупок PayPal.
    Получите заказанный товар или верните деньги.
    Включает стоимость покупки и первоначальную доставку.
    Если вы не получили товар в течение 25 дней, просто сообщите нам об этом, будет выдан новый пакет или замена.
    Защита покупателя PayPal
    Защита вашей покупки от клика до доставки
    Вариант 1) Полный возврат средств, если вы не получили свой заказ
    Вариант 2) Полный или частичный возврат средств, если товар не соответствует описанию
    Если ваш товар значительно отличается от наше описание продукта, вы можете A: вернуть его и получить полный возврат средств или B: получить частичный возврат средств и сохранить товар.

    Спецификация или техническая спецификация в формате PDF доступны для скачивания по запросу.

    Почему выбирают нас?

  • Расположен в Шэньчжэне, центре электронного рынка Китая.
  • 100% гарантия качества компонентов: Оригинал.
  • Достаточный запас по вашему срочному требованию.
  • Опытные коллеги помогут вам решить проблемы, чтобы снизить риск при производстве по требованию.
  • Быстрая доставка: Компоненты, имеющиеся на складе, могут быть отправлены в тот же день.
  • Круглосуточно.
  • Каковы ваши основные продукты?

    Наши основные продукты
    Интегральные схемы (ИС) Дискретный полупроводник Потенциометры, регулируемые R
    Звук специального назначения Аксессуары Реле
    Часы/хронометраж Мостовые выпрямители Датчики, преобразователи
    Сбор данных Диакс, Сидак Резисторы
    Встроенный Диоды Катушки индуктивности, катушки, дроссели
    Интерфейс МОП-транзисторы Фильтры
    Изоляторы — драйверы затворов БТИЗ Кристаллы и осцилляторы
    Линейный JFET (эффект поля перехода) Соединители, межсоединения
    Логика РЧ полевые транзисторы Конденсаторы
    Память ВЧ-транзисторы (BJT) Изоляторы
    PMIC SCR Светодиод
    Транзисторы (БЮТ)
    Транзисторы
    Триаки

    Какова цена?

  • Все цены указаны за единицу в долларах США (USD).
  • Цена на некоторые детали нестабильна в зависимости от рынка, пожалуйста, не стесняйтесь обращаться к нам за самой последней и лучшей ценой.
  • Какой способ оплаты?

  • PayPal, кредитные карты через PayPal, банковский перевод, Western Union.
  • Покупатель несет ответственность за все расходы по доставке.
  • Пожалуйста, свяжитесь с нами, если вы предпочитаете другой способ оплаты.
  • Что такое возврат и замена?

  • Если есть какие-либо проблемы с качеством, пожалуйста, убедитесь, что все эти предметы должны быть возвращены в их первоначальном состоянии, чтобы иметь право на возмещение или замену. (Любые использованные или поврежденные предметы не могут быть возвращены или заменены).
  • Каков минимальный объем заказа вашей продукции?

  • Минимальный объем заказа от ОДНОЙ штуки.
  • Вы можете купить столько, сколько захотите.
  • Когда вы отправите мне детали?

  • Мы отправим вам детали в тот же день после получения оплаты.
  • Как разместить заказ?

  • Добавьте товар в корзину, а затем перейдите к оформлению заказа на нашем веб-сайте.
  • Предлагаете ли вы техническую поддержку?

  • Да, наш технический инженер поможет вам с информацией о распиновке 2SD1733TLR, примечаниями по применению, замена, даташит в pdf, инструкция, схема, аналог, перекрестная ссылка.
  • Предоставляете ли вы гарантию?

  • Да, мы предоставляем 6-месячную гарантию на наш продукт.
  • Как сделать наш бизнес долгосрочным и хорошим?

  • Мы поддерживаем хорошее качество и конкурентоспособные цены.
  • Мы уважаем каждого клиента как нашего друга и работаем добросовестно!
  • По любым другим вопросам, пожалуйста, обращайтесь к нам. Мы всегда к вашим услугам!

    Цена и запасы: цены и доступные запасы.

    Нет товаров, соответствующих критериям поиска.


    Подобные поиски для «»

    Что говорят о нас наши клиенты

    Мируна 2022-10-16 16:45:32

    Хороший товар, хороший продавец, спасибо+++++++

    Туван 2022-10-08 10:01:37

    Отлично и быстро!

    Дигнус 2022-10-04 09:46:58

    прибыл быстро

    Белинда 2022-10-02 05:36:09

    Отличный товар, быстрая доставка.

    Финли 2022-09-26 09:48:09

    быстрое обслуживание.

    Беван 2022-09-23 06:50:26

    Большое спасибо

    Каролина 2022-09-17 19:16:43

    Быстрая доставка; настоятельно рекомендуется AAA+++

    Арей 2022-09-12 18:06:21

    хороший товар и услуга

    Ретт 2022-09-06 10:55:13

    Отличная сделка! Очень быстрая доставка! Как описано

    Ализа 2022-09-02 16:29:02

    спасибо

    Поиск

    можем отправить в тот же день. Paypal принят, закажите онлайн сегодня!

    Внимательно выберите номер детали, производителя и упаковку из приведенной ниже таблицы, а затем добавьте в корзину, чтобы перейти к оформлению заказа.

    Купите сейчас, вам понравится
    ✓Отправьте заказ в тот же день!
    ✓Доставка по всему миру!
    ✓Ограниченная распродажа
    ✓Легкий возврат.

    Обзор продукта
    Название продукта Поиск
    Доступное количество Возможна отправка немедленно
    Модель №.
    Код ТН ВЭД 85290
    Минимальное количество Начиная с одной штуки
    Атрибуты продукта
    Категории
  • Поиск
  • идентификатор продукта
    артикул
    gtin14
    мпн
    Статус детали Активный

    Все основные кредитные и дебетовые карты через PayPal.
    Paypal (AMEX принимается через Paypal)
    Мы также можем принять банковский перевод. Просто отправьте нам электронное письмо с URL-адресами или кодами продукта. Укажите адрес доставки и предпочтительный способ доставки. Затем мы вышлем вам полные инструкции по электронной почте.

    Мы никогда не храним данные вашей карты, они остаются в Paypal

    Товары отправляются почтовыми службами и оплачиваются по себестоимости.
    Товары будут отправлены в течение 1-2 рабочих дней после оплаты. Доставка может быть объединена при покупке большего количества.
    Другие способы доставки могут быть доступны при оформлении заказа — вы также можете сначала связаться со мной для получения подробной информации.

    Судоходная компания Расчетное время доставки Информация об отслеживании
    Плоская транспортировочная 30-60 дней Нет в наличии
    Заказная авиапочта 15-25 дней В наличии
    ДХЛ/ЭМС/ФЕДЕРАЛ ЕХПРЕСС/ТНТ 5-10 день В наличии
    Окончательное время доставки Может быть задержано вашей местной таможней из-за таможенного оформления.

    Благодарим за покупку нашей продукции на нашем веб-сайте.
    Чтобы иметь право на возмещение, вы должны вернуть продукт в течение 30 календарных дней с момента покупки. Товар должен быть в том же состоянии, в котором вы его получили, и не иметь никаких повреждений.
    После того, как мы получим ваш товар, наша команда профессионалов проверит его и обработает ваш возврат. Деньги будут возвращены на исходный способ оплаты, который вы использовали во время покупки. Для платежей по кредитной карте может потребоваться от 5 до 10 рабочих дней, чтобы возмещение появилось в выписке по кредитной карте.
    Если продукт каким-либо образом поврежден или вы инициировали возврат по истечении 30 календарных дней, вы не имеете права на возмещение.
    Если что-то неясно или у вас есть дополнительные вопросы, не стесняйтесь обращаться в нашу службу поддержки клиентов.

    Подробнее о программе защиты покупок PayPal.
    Получите заказанный товар или верните деньги.
    Включает стоимость покупки и первоначальную доставку.
    Если вы не получили товар в течение 25 дней, просто сообщите нам об этом, будет выдан новый пакет или замена.
    Защита покупателя PayPal
    Защита вашей покупки от клика до доставки
    Вариант 1) Полный возврат средств, если вы не получили свой заказ
    Вариант 2) Полный или частичный возврат средств, если товар не соответствует описанию
    Если ваш товар значительно отличается от наше описание продукта, вы можете A: вернуть его и получить полный возврат средств или B: получить частичный возврат средств и сохранить товар.

    Спецификация или техническая спецификация в формате PDF доступны для скачивания по запросу.

    Почему выбирают нас?

  • Расположен в Шэньчжэне, центре электронного рынка Китая.
  • 100% гарантия качества компонентов: Оригинал.
  • Достаточный запас по вашему срочному требованию.
  • Опытные коллеги помогут вам решить проблемы, чтобы снизить риск при производстве по требованию.
  • Быстрая доставка: Компоненты, имеющиеся на складе, могут быть отправлены в тот же день.
  • Круглосуточная служба.
  • Каковы ваши основные продукты?

    Наша основная продукция
    Интегральные схемы (ИС) Дискретный полупроводник Потенциометры, регулируемые R
    Звук специального назначения Аксессуары Реле
    Часы/хронометраж Мостовые выпрямители Датчики, преобразователи
    Сбор данных Диакс, Сидак Резисторы
    Встроенный Диоды Катушки индуктивности, катушки, дроссели
    Интерфейс МОП-транзисторы Фильтры
    Изоляторы — драйверы затворов БТИЗ Кристаллы и осцилляторы
    Линейный JFET (эффект поля перехода) Соединители, межсоединения
    Логика ВЧ полевые транзисторы Конденсаторы
    Память ВЧ-транзисторы (BJT) Изоляторы
    PMIC SCR Светодиод
    Транзисторы (БЮТ)
    Транзисторы
    Триаки

    Какова цена?

  • Все цены указаны за единицу в долларах США (USD).
  • Цена на некоторые детали нестабильна в зависимости от рынка, пожалуйста, не стесняйтесь обращаться к нам, чтобы узнать самую последнюю и лучшую цену.
  • Какой способ оплаты?

  • PayPal, кредитные карты через PayPal, банковский перевод, Western Union.
  • Покупатель несет ответственность за все расходы по доставке.
  • Пожалуйста, свяжитесь с нами, если вы предпочитаете другой способ оплаты.
  • Что такое возврат и замена?

  • Если есть какие-либо проблемы с качеством, убедитесь, что все эти предметы должны быть возвращены в их первоначальном состоянии, чтобы иметь право на возврат или замену. (Любые использованные или поврежденные предметы не могут быть возвращены или заменены).
  • Каков минимальный объем заказа вашей продукции?

  • Минимальный объем заказа от ОДНОЙ штуки.
  • Вы можете купить столько, сколько захотите.
  • Когда вы отправите мне детали?

  • Мы отправим вам детали в тот же день после получения оплаты.
  • Как разместить заказ?

  • Добавьте товар в корзину, а затем перейдите к оформлению заказа на нашем веб-сайте.
  • Предлагаете ли вы техническую поддержку?

  • Да, наш технический инженер поможет вам с информацией о распиновке 2SD1733TLR, примечаниями по применению, замена, даташит в pdf, инструкция, схема, аналог, перекрестная ссылка.
  • Предоставляете ли вы гарантию?

  • Да, мы предоставляем 6 месяцев гарантии на наш продукт.
  • Как сделать наш бизнес долгосрочным и хорошим?

  • Мы поддерживаем хорошее качество и конкурентоспособные цены.
  • Мы уважаем каждого клиента как нашего друга и работаем добросовестно!
  • По любым другим вопросам, пожалуйста, обращайтесь к нам. Мы всегда к вашим услугам!

    Поиск

    Возможна отправка в тот же день. Paypal принят, закажите онлайн сегодня!

    Тщательно выберите номер детали, производителя и упаковку из приведенной ниже таблицы, а затем добавьте в корзину, чтобы перейти к оформлению заказа.

    Купите сейчас, вам понравится
    ✓Отправьте заказ в тот же день!
    ✓Доставка по всему миру!
    ✓Ограниченная распродажа
    ✓Легкий возврат.

    Обзор продукта
    Название продукта Поиск
    Доступное количество Возможна отправка немедленно
    Модель №.
    Код ТН ВЭД 85290
    Минимальное количество Начиная с одной детали
    Атрибуты продукта
    Категории
  • Поиск
  • идентификатор продукта
    артикул
    gtin14
    мпн
    Статус детали Активный

    Все основные кредитные и дебетовые карты через PayPal.
    Paypal (AMEX принимается через Paypal)
    Мы также можем принять банковский перевод. Просто отправьте нам электронное письмо с URL-адресами или кодами продукта. Укажите адрес доставки и предпочтительный способ доставки. Затем мы вышлем вам полные инструкции по электронной почте.

    Мы никогда не храним данные вашей карты, они остаются в Paypal

    Товары доставляются почтовыми службами и оплачиваются по себестоимости.
    Товары будут отправлены в течение 1-2 рабочих дней после оплаты. Доставка может быть объединена при покупке большего количества.
    Другие способы доставки могут быть доступны при оформлении заказа — вы также можете сначала связаться со мной для получения подробной информации.

    Судоходная компания Расчетное время доставки Информация об отслеживании
    Плоская транспортировочная 30-60 дней Нет в наличии
    Заказная авиапочта 15-25 дней В наличии
    ДХЛ/ЭМС/ФЕДЕРАЛ ЕХПРЕСС/ТНТ 5-10 дней В наличии
    Окончательное время доставки Может быть задержано вашей местной таможней из-за таможенного оформления.

    Благодарим за покупку нашей продукции на нашем веб-сайте.
    Чтобы иметь право на возмещение, вы должны вернуть продукт в течение 30 календарных дней с момента покупки. Товар должен быть в том же состоянии, в котором вы его получили, и не иметь никаких повреждений.
    После того, как мы получим ваш товар, наша команда профессионалов проверит его и обработает ваш возврат. Деньги будут возвращены на исходный способ оплаты, который вы использовали во время покупки. Для платежей по кредитной карте может потребоваться от 5 до 10 рабочих дней, чтобы возмещение появилось в выписке по кредитной карте.
    Если продукт каким-либо образом поврежден или вы инициировали возврат по истечении 30 календарных дней, вы не имеете права на возмещение.
    Если что-то неясно или у вас есть дополнительные вопросы, не стесняйтесь обращаться в нашу службу поддержки клиентов.

    Подробнее о программе защиты покупок PayPal.
    Получите заказанный товар или верните деньги.
    Включает стоимость покупки и первоначальную доставку.
    Если вы не получили товар в течение 25 дней, просто сообщите нам об этом, будет выдан новый пакет или замена.
    Защита покупателя PayPal
    Защита вашей покупки от клика до доставки
    Вариант 1) Полный возврат средств, если вы не получили свой заказ
    Вариант 2) Полный или частичный возврат средств, если товар не соответствует описанию
    Если ваш товар значительно отличается от наше описание продукта, вы можете A: вернуть его и получить полный возврат средств или B: получить частичный возврат средств и сохранить товар.

    Спецификация или техническая спецификация в формате PDF доступны для скачивания по запросу.

    Почему выбирают нас?

  • Расположен в Шэньчжэне, центре электронного рынка Китая.
  • 100% гарантия качества компонентов: Оригинал.
  • Достаточный запас по вашему срочному требованию.
  • Опытные коллеги помогут вам решить проблемы, чтобы снизить риск при производстве по требованию.
  • Быстрая доставка: Компоненты, имеющиеся на складе, могут быть отправлены в тот же день.
  • Круглосуточная служба.
  • Каковы ваши основные продукты?

    Наша основная продукция
    Интегральные схемы (ИС) Дискретный полупроводник Потенциометры, регулируемые R
    Звук специального назначения Аксессуары Реле
    Часы/хронометраж Мостовые выпрямители Датчики, преобразователи
    Сбор данных Диакс, Сидак Резисторы
    Встроенный Диоды Катушки индуктивности, катушки, дроссели
    Интерфейс МОП-транзисторы Фильтры
    Изоляторы — драйверы затворов БТИЗ Кристаллы и осцилляторы
    Линейный JFET (эффект поля перехода) Соединители, межсоединения
    Логика ВЧ полевые транзисторы Конденсаторы
    Память ВЧ-транзисторы (BJT) Изоляторы
    PMIC SCR Светодиод
    Транзисторы (БЮТ)
    Транзисторы
    Триаки

    Какова цена?

  • Все цены указаны за единицу в долларах США (USD).
  • Цена на некоторые детали нестабильна в зависимости от рынка, пожалуйста, не стесняйтесь обращаться к нам, чтобы узнать самую последнюю и лучшую цену.
  • Какой способ оплаты?

  • PayPal, кредитные карты через PayPal, банковский перевод, Western Union.
  • Покупатель несет ответственность за все расходы по доставке.
  • Пожалуйста, свяжитесь с нами, если вы предпочитаете другой способ оплаты.
  • Что такое возврат и замена?

  • Если есть какие-либо проблемы с качеством, убедитесь, что все эти предметы должны быть возвращены в их первоначальном состоянии, чтобы иметь право на возврат или замену. (Любые использованные или поврежденные предметы не могут быть возвращены или заменены).
  • Каков минимальный объем заказа вашей продукции?

  • Минимальный объем заказа от ОДНОЙ штуки.
  • Вы можете купить столько, сколько захотите.
  • Когда вы отправите мне детали?

  • Мы отправим вам детали в тот же день после получения оплаты.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
