Что такое промежуточное реле и зачем оно нужно

Промежуточное реле — это электромеханическое устройство, предназначенное для коммутации электрических цепей. Его основные функции:

Усиление слабых управляющих сигналов для коммутации мощных нагрузок
Размножение контактов в цепях управления
Гальваническая развязка цепей управления и силовых цепей
Логические операции в релейно-контактных схемах автоматики

Промежуточные реле широко применяются в системах автоматики, управления и защиты в промышленности, энергетике, на транспорте и в быту. Они позволяют управлять мощными нагрузками с помощью слабых сигналов, обеспечивая при этом надежную электрическую изоляцию цепей.

Устройство и принцип работы промежуточного реле

Основные элементы конструкции промежуточного реле:

Электромагнит с обмоткой (катушкой)
Подвижный якорь
Группа контактов (подвижные и неподвижные)
Возвратная пружина
Корпус

Принцип работы промежуточного реле следующий:

При подаче напряжения на обмотку электромагнита создается магнитное поле
Магнитное поле притягивает подвижный якорь, преодолевая усилие возвратной пружины
Якорь приводит в движение подвижные контакты, замыкая или размыкая электрические цепи
При снятии напряжения с обмотки пружина возвращает якорь и контакты в исходное положение

Таким образом, слабый управляющий сигнал, поданный на обмотку реле, позволяет коммутировать силовые цепи с большими токами.

Типы контактов промежуточных реле

Промежуточные реле могут иметь следующие типы контактов:

Нормально разомкнутые (замыкающие) контакты

Замкнуты при подаче напряжения на обмотку реле и разомкнуты в обесточенном состоянии. Обозначаются НО или NO (normally open).

Нормально замкнутые (размыкающие) контакты

Разомкнуты при подаче напряжения на обмотку и замкнуты в обесточенном состоянии. Обозначаются НЗ или NC (normally closed).

Переключающие контакты

Имеют три вывода — общий, нормально замкнутый и нормально разомкнутый. При срабатывании реле контакт переключается с НЗ на НО положение.

Промежуточные реле часто имеют несколько групп контактов разных типов, что позволяет одновременно управлять несколькими цепями.

Основные параметры промежуточных реле

При выборе промежуточного реле необходимо учитывать следующие основные параметры:

Напряжение и род тока обмотки (катушки) управления
Коммутируемое напряжение и ток контактов
Количество и тип контактных групп
Время срабатывания и отпускания
Механическая и электрическая износостойкость
Климатическое исполнение

Способ монтажа

Правильный выбор промежуточного реле по этим параметрам обеспечит его надежную и долговечную работу в конкретной схеме.

Как подключить промежуточное реле

Для правильного подключения промежуточного реле необходимо:

Подать напряжение на обмотку реле согласно ее параметрам (соблюдая полярность для реле постоянного тока)
Подключить коммутируемые цепи к соответствующим контактам реле с учетом их типа (НО, НЗ или переключающие)
Обеспечить надежное крепление реле в щите или на DIN-рейке
При необходимости установить защитные элементы (например, искрогасящие RC-цепочки параллельно контактам)

Схема подключения обычно указывается производителем на корпусе реле или в технической документации.

Области применения промежуточных реле

Промежуточные реле широко используются в различных отраслях:

Системы промышленной автоматики

Электроэнергетика
Железнодорожный транспорт
Лифтовое оборудование
Системы безопасности и охраны
Бытовая техника

Они позволяют реализовывать различные алгоритмы управления, защиты и сигнализации в электрических схемах.

Преимущества и недостатки промежуточных реле

Основные преимущества промежуточных реле:

Простота конструкции и надежность
Гальваническая развязка цепей
Высокая нагрузочная способность контактов
Низкая стоимость
Возможность коммутации как переменного, так и постоянного тока

Недостатки:

Наличие подвижных механических частей, подверженных износу
Относительно большие габариты по сравнению с полупроводниковыми реле
Ограниченное быстродействие
Возможность дребезга контактов

Несмотря на недостатки, промежуточные реле остаются востребованными благодаря своей универсальности и надежности.

Заключение

Промежуточные реле являются важным элементом систем автоматики и управления. Они позволяют реализовывать различные алгоритмы работы электрооборудования, обеспечивая при этом надежную гальваническую развязку цепей управления и силовых цепей. Правильный выбор и грамотное применение промежуточных реле позволяет создавать эффективные и надежные системы автоматизации в различных отраслях.

Устройство, схема и подключение промежуточного реле

Здравствуйте, уважаемые читатели сайта sesaga.ru. Промежуточные электромагнитные реле применяются во многих электронных и электрических схемах и предназначены для коммутации электрических цепей. Они используются для усиления и преобразования электрических сигналов; запоминания информации и программирования; распределения электрической энергии и управления работой отдельных элементов, устройств и блоков аппаратуры; сопряжения элементов и устройств радиоэлектронной аппаратуры, работающих на различных уровнях напряжений и принципах действия; в схемах сигнализации, автоматики, защиты и т.п.

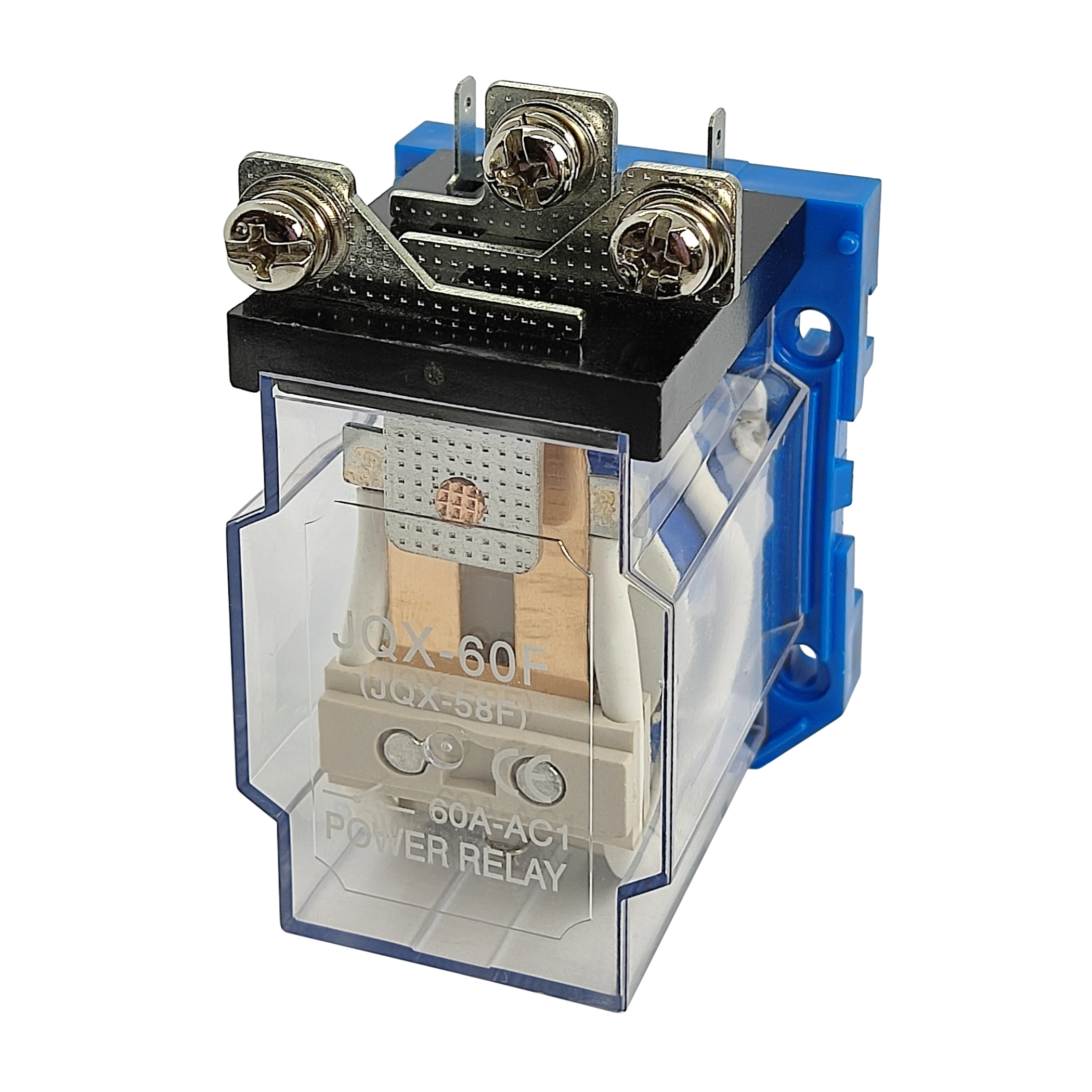

Промежуточное электромагнитное реле представляет собой электромеханическое устройство, которое может коммутировать электрические цепи, а также управлять другим электрическим устройством. Электромагнитные реле делятся на реле постоянного и переменного тока.

Работа электромагнитного реле основана на взаимодействии магнитного потока обмотки и подвижного стального якоря, который намагничивается этим потоком. На рисунке показан внешний вид промежуточного реле типа РП-21.

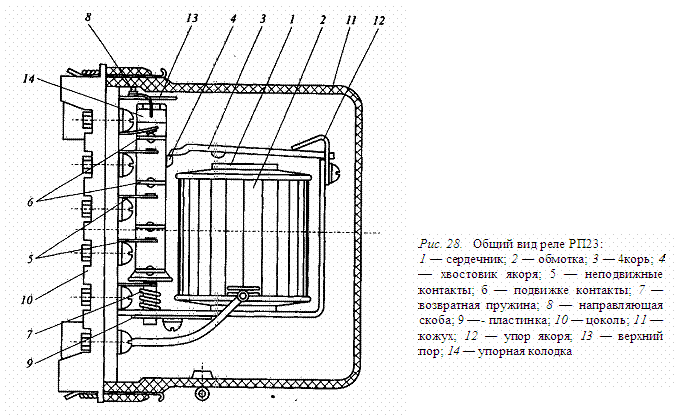

1. Устройство реле.

Реле представляет собой катушку, обмотка которой содержит большое количество витков медного изолированного провода. Внутри катушки находится металлический стержень (сердечник), закрепленный на Г-образной пластине, называемой ярмом. Катушка и сердечник образуют электромагнит, а сердечник, ярмо и якорь образуют

магнитопровод реле.

Над сердечником и катушкой расположен якорь, выполненный в виде пластины из металла и удерживаемый при помощи возвратной пружины. На якоре жестко закреплены подвижные контакты, напротив которых расположены соответствующие пары неподвижных контактов. Контакты реле предназначены для замыкания и размыкания электрической цепи.

2. Как работает реле.

В исходном состоянии, пока на обмотку реле не подано напряжение, якорь под воздействием возвратной пружины находится на некотором расстоянии от сердечника.

При подаче напряжения в обмотке реле сразу начинает течь ток и его магнитное поле намагничивает сердечник, который преодолевая усилие возвратной пружины, притягивает якорь. В этот момент контакты, закрепленные на якоре, перемещаясь, замыкаются или размыкаются с неподвижными контактами.

После отключения напряжения ток в обмотке исчезает, сердечник размагничивается, и пружина возвращает якорь и контакты реле в исходное положение.

3. Контакты реле.

В зависимости от конструктивных особенностей контакты промежуточных реле бывают нормально разомкнутые (замыкающие), нормально замкнутые (размыкающие) или перекидные.

3.1. Нормально разомкнутые контакты.

Пока напряжение питания не подано на катушку реле, его нормально разомкнутые контакты всегда разомкнуты. При подаче напряжения реле срабатывает и его контакты замыкаются, замыкая электрическую цепь. На рисунках ниже показана работа нормально разомкнутого контакта.

3.2. Нормально замкнутые контакты.

Нормально замкнутые контакты работают наоборот: пока реле обесточено, они всегда

замкнуты. При подаче напряжения реле срабатывает и его контакты размыкаются, размыкая электрическую цепь. На рисунках показана работа нормально разомкнутого контакта.

3.3. Перекидные контакты.

У перекидных контактов при обесточенной катушке средний контакт, закрепленный на якоре, является общим и замкнут с одним из неподвижных контактами. При срабатывании реле средний контакт вместе с якорем перемещается в сторону другого неподвижного контакта и замыкается с ним, одновременно разрывая связь с первым неподвижным контактом. На рисунках ниже показана работа перекидного контакта.

Многие реле имеют не одну, а несколько контактных групп, что позволяет осуществлять управление несколькими электрическими цепями одновременно.

К контактам промежуточных реле предъявляются особые требования.

Они должны иметь малое переходное сопротивление, большую износоустойчивость, малую склонность к привариванию, высокую электропроводность и большой срок службы.

В процессе работы контакты своими токоведущими поверхностями прижимаются друг к другу с определенным усилием, создаваемым возвратной пружиной. Токоведущая поверхность контакта, соприкасающаяся с токоведущей поверхностью другого контакта называется контактной поверхностью, а место перехода тока из одной контактной поверхности в другую называется электрическим контактом.

Соприкосновение двух поверхностей происходит не по всей кажущейся площади, а лишь отдельными площадками, так как даже при самой тщательной обработке контактной поверхности на ней все равно будут оставаться микроскопические бугорки и шероховатости. Поэтому общая площадь соприкосновения будет зависеть от материала, качества обработки контактных поверхностей и усилия сжатия. На рисунке показаны контактные поверхности верхнего и нижнего контактов в сильно увеличенном виде.

В месте перехода тока с одного контакта в другой возникает электрическое сопротивление, которое называется переходным сопротивлением контакта. На величину переходного сопротивления существенное влияние оказывает величина контактного нажатия, а также сопротивление окисных и сульфидных пленок, покрывающих контакты, так как они являются плохими проводниками.

В процессе длительной работы поверхности контактов изнашиваются и могут покрываться налетами копоти, окисными пленками, пылью, непроводящими частицами. Также износ контактов может быть вызван механическими, химическими и электрическими факторами.

Механический износ происходит при скольжении и ударах контактных поверхностей. Однако главной причиной разрушения контактов являются электрические разряды, возникающие при размыкании и замыкании цепей в особенности цепей постоянного тока с индуктивной нагрузкой. В момент размыкания и замыкания на контактных поверхностях происходят явления плавления, испарения и размягчения контактного материала, а также перенос металла с одного контакта на другой.

В качестве материалов для контактов реле применяют серебро, сплавы твердых и тугоплавких металлов (вольфрам, рений, молибден) и металлокерамические композиции. Наибольшее применение получило серебро, обладающее малым контактным сопротивлением, высокой электропроводностью, хорошими технологическими свойствами и относительно невысокой стоимостью.

Следует помнить, что абсолютно надежных контактов нет, поэтому для повышения их надежности применяют параллельное и последовательное включение контактов: при последовательном включении контакты могут разорвать большой ток, а параллельное включение повышает надежность замыкания электрической цепи.

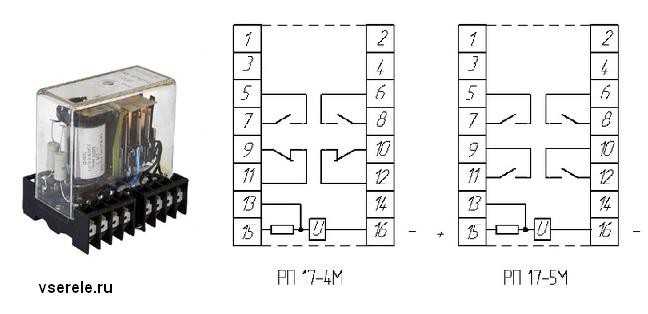

4. Электрическая схема реле.

На принципиальных схемах катушка электромагнитного реле изображается прямоугольником и буквой «К» с цифрой порядкового номера реле в схеме. Контакты реле обозначаются этой же буквой, но с двумя цифрами, разделенными точкой: первая цифра указывает на порядковый номер реле, а вторая на порядковый номер контактной группы этого реле. Если же на схеме контакты реле расположены рядом с катушкой, то их соединяют штриховой линией.

Запомните. На схемах контакты реле изображают в состоянии, когда на него напряжение еще не подано.

Электрическую схему и нумерацию выводов реле производитель указывает на крышке, закрывающей рабочую часть реле.

На рисунке видно, что выводы катушки обозначены цифрами 10 и 11, и что реле имеет три группы контактов:
7 — 1 — 4
8 — 2 — 5
9 — 3 — 6

Здесь же под электрической схемой указаны электрические параметры контактов, показывающие, какой максимальный ток они могут пропустить (коммутировать) через себя.

Контакты данного реле коммутируют переменный ток не более 5 А при напряжении 230 В, и постоянный ток не более 5 А при напряжении 24 В. Если же через контакты пропускать ток больше указанного, то они очень скоро выйдут из строя.

На некоторых типах реле производитель дополнительно нумерует выводы со стороны присоединений, что очень удобно.

Для удобства эксплуатации, замены и монтажа реле применяют специальные колодки, которые устанавливаются на стандартную DIN-рейку. В колодках предусмотрены отверстия для контактов реле и винтовые контакты для подключения внешних проводников. Винтовые контакты имеют нумерацию контактов, которая соответствует нумерации контактов реле.

Также на катушках реле указывают род тока и рабочее напряжение обмотки реле.

На этом пока закончим, а во второй части рассмотрим основные параметры и подключение электромагнитных реле, где на примерах простых схем разберем работу реле.

До встречи на страницах сайта.
Удачи!

Литература:

1. И. Г. Игловский, Г. В. Владимиров – «Справочник по электромагнитным реле», Л., Энергия, 1975 г.
2. М. Т. Левченко, П. Д. Черняев – «Промежуточные и указательные реле в устройствах релейной защиты и автоматики», Энергия, Москва, 1968, (Б-ка электромонтера, вып. 255).
3. В. Г. Борисов, – «Юный радиолюбитель», Москва, «Радио и связь» 1992 г.

Устройство, схема и подключение промежуточного реле

Название промежуточные реле возникло не от принципиального отличия рабочего механизма устройства от других реле, а скорее от функционального назначения этого вида. Переключение механических контактов производится электромагнитом, в полупроводниковых моделях через р-n-р переходы. Основным назначением промежуточных элементов является управление коммутацией цепей с большим напряжением и током, систем питания или отдельных установок, электродвигателей станков. Отличительным признаком промежуточных реле можно считать наличие нескольких групп с большим количеством контактов. Такая конструкция позволяет управлять целой сетью коммутаций при одном срабатывании.

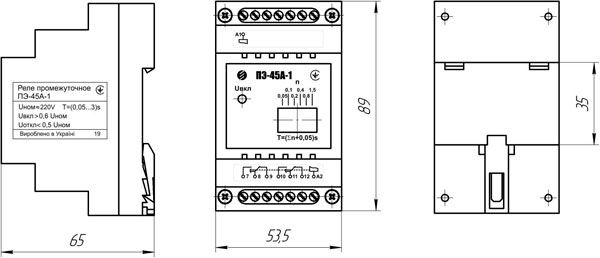

Расшифровка аббревиатуры промежуточных реле

Для удобного определения функционального назначения, количества контактов и других параметров реле имеют буквенные и цифровые обозначения:

П – промежуточное;
Э – электромагнитное;
46 или (ХХ) – серия изделия;
1 – сигналы управления импульсные.

Дальнейшие обозначения, могут определять, для каких климатических условий адаптировано изделие и количество контактных групп.

Пример как расшифровываются обозначения

РЭП26-004А526042-40УХЛ4

РЭП – реле электромагнитное промежуточное
26 – серия

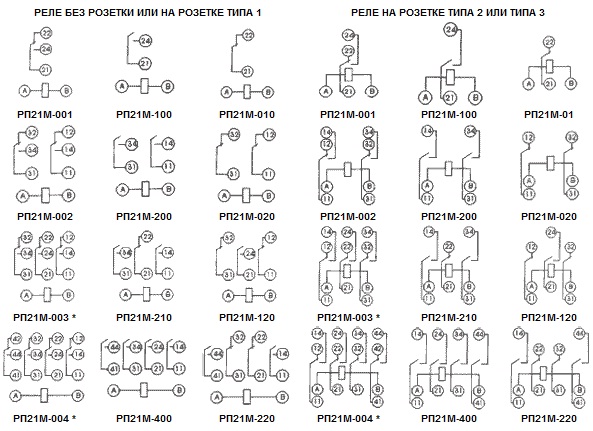

ХХХ – функциональное назначение и количество контактов

назначение	Количество
замыкающие	размыкающие	переключающие.
001	—	—	+
010	—	+	—
100	+	—	—
002	—	—	++
020	—	++	—
110	+	+	—
200	++	—	—
003	—	—	+++
120	+	++	—
210	++	+	—
300	+++	—	—
004	—	—	++++
220	++	++	—
310	+++	+	—
400	++++	—	—

001 – обозначает, что реле содержит 1 переключающий контакт, 010 – один размыкающий; 400 – четыре замыкающих контакта.
А….Д – класс износостойкости материалов, из которых сделаны контакты;
Х – вид тока в обмотке электромагнитной катушки, тип конструкции возврата механизма в исходное состояние,

1 – ~ ток;

5 – постоянный ток;

6 – постоянный ток в токовой катушке;

ХХ – двухзначный цифровой код показывающий конструкцию крепления корпуса реле на поверхность и метод подключения проводов к клеммам:

Код	разъем	Способ подключения проводов
16	—-	Припой
18	—-	“фастон”
76	—-	печать
21	+	винтовые соединения
26	+	припой
78	+	печать

ХХ – код показывающий величину, вид напряжения, тока в обмотке катушки

Коды электрических параметров включающей катушки
постоянный	~ ток 50 Гц
01… 6 В 02…12 В 03… 15 В 04…24 В 06…48 В 09…60 В 11…110 В 13…220В	21…12 В 22…24 В 24…40 В 26…110 В 27…220 В 28…380В 34…230 В 35…240 В

Коды от 01 до 13 указывают, что катушки этих реле постоянного тока с различными напряжениями от 6 до 220в. Коды от 21 до 35 указывают что катушки рассчитаны на ~I с U = 12…. 240 В частота 50 Гц.

Последнее обозначение Х указывает о наличии специальных элементов в конструкции:

2 – ручной переключатель реле;

5 – с ручной манипуляцией и электронным индикатором положения реле для изделий на 24В;

6 – с ручным манипулятором и диодом для защиты реле на 24В и меньше;

7 – реле включает все три ранее перечисленные элемента,

40 – это степень защищенности от влаги и пыли IР- 40…56..68;

УХЛ4 – модель для соответствующих климатических условий, данная для севера и средних широт. Буква «О» – указывает, что изделие адаптировано для тропиков.

РЭП26-004А526042-40УХЛ4 – данная аббревиатура указывает что промежуточное реле имеет 4 переключающих контакта с классом А (по износостойкости), постоянного тока, контактное соединение с разъемами, провода крепятся пайкой, катушка 24 В, конструкция имеет ручной манипулятор. Класс защиты IР – 40 для северных и средних широт.

Не смотря на различные конструкции и технические характеристики, все промежуточные реле имеют основные общие параметры, по которым определяется соответствие функциональному назначению.

Подключение промежуточного реле

Подключение реле — задача несложная. Обычно достаточно учесть 4 параметра:

Напряжение катушки управления. Величина и род тока. В отдельных случаях этот параметр можно слегка нарушить. Например, реле с напряжением срабатывания 24 В включится и от 16 В. А может и от 12. Но желательно не экспериментировать и подавать именно требуемый производителем вольтаж. Токовые характеристики управляемых контактов. Здесь необходимо сделать некоторый запас. Если вам требуется включать потребителя с током 5 А, то реле понадобится минимум на 6-10 А. От какого тока работает катушка. Реле во время работы потребляет электроэнергию. Заранее следует продумать, хватит ли у источника напряжения мощности, чтобы управлять им. Положение в пространстве

На это редко обращают внимание. Производители указывают, как необходимо устанавливать их устройство (стоя, лежа, на стене).

Промежуточные реле активно использовались в советское время. Данная технология постепенно уступает место приборам с цифровым управлением. Однако в мощных силовых цепях и сейчас не обойтись без промежуточных реле. В некоторых устройствах отказ от них технически нецелесообразен.

Перед тем как подключить реле, следует обратить внимание на корпус. От этого зависит, как устройство крепится в щит

Важно учесть и электрические параметры прибора: напряжение и токи управляющей катушки, контактов

Напряжение питания катушки

На корпусе реле написано, например, 12 В, что означает для его срабатывания потребуется 12 В. Вот только редко бывает напряжение точно требуемого значения. И что делать если напряжение в схеме упадёт до 9 В или повыситься до 15 В?

Если напряжение будет слишком высоким, катушка соленоида, обычно герметично закрытая в небольшом пластиковом корпусе, просто перегреется. Закон Джоуля здесь неумолим. К счастью производители предоставляют некоторый запас по напряжению. И наоборот, если напряжение слишком низкое, через катушку постоянного сопротивления будет протекать меньший ток, что сделает якорь менее слабым на притягивание. А если сила тока слишком низкая, якорь вообще не сдвинется с места.

Термин «напряжение питания катушки» неточен, потому что каждый производитель реле должен предоставить по крайней мере два разных напряжения характеризующих катушку. Первое — это напряжение срабатывания, а второе — напряжение отпускания. Напряжение переключения близко к напряжению, указанному на корпусе.

Это значение, при котором производитель гарантирует замыкание контакта. Оно дается для строго определенной температуры, чаще всего комнатной или аналогичной. При более высоких температурах сопротивление провода увеличивается, поэтому приложение того же напряжения к катушке вызовет протекание более низкого тока (что может быть недостаточно для перемещения якоря).

Напряжение отключения (отпускания) информирует, до какого значения необходимо снизить напряжение питания катушки, чтобы контакты вернулись в исходное положение. Часто это всего лишь 10% от номинального напряжения! Таким образом, реле с напряжением питания 5 В, указанным на корпусе, отключится когда падение напряжения упадёт до 0,5 В, что даже меньше прямого напряжения кремниевых p-n переходов. Разница в процентах вызвана магнитным гистерезисом ферромагнитного материала, из которого изготовлен сердечник электромагнита.

Это очень удобно, поскольку позволяет значительно снизить энергопотребление катушки в установившемся режиме. Реле с номинальным напряжением питания 12 В достаточно для подачи напряжения выше 8,4 В, а затем его понижения (например до 2 В). Экономия электроэнергии, важная для схем с батарейным питанием, будет огромной.

Фактическое напряжение питания катушки может отличаться от указанного на корпусе, и в довольно широких пределах. Об этом стоит помнить. Подтянув якорь электромагнитом, можно снизить напряжение питания катушки и сэкономить энергию.

Назначение и область применения промежуточных реле

Трудно перечислить отрасли промышленности, отдельные направления индустрии в которых используются промежуточные реле. Во всех отраслях промышленности, приборах для бытового применения, особенно в элементах систем с электронным, электротехническим оборудованием может быть установлено промежуточное реле.

Можно выделить несколько случаев как используют вспомогательные реле в сложных электротехнических комплексах:

Для коммутации участков в различных независимых друг от друга сетях;
Для увеличения задержки срабатывания защитных элементов в цепях большими токами нагрузки;
Во вторичных цепях, для контроля параметров и режимов работы отдельных элементов в цепях высокого напряжения;

Одно реле на производственной линии может выполнять одновременно или последовательно несколько коммутаций в цепях питания или управления. В системах подогрева и водоснабжения при включении глубинного насоса, подается питание на катушку реле, при замыкании группы контактов включается система контроля, за работой насоса. На дисплее оператора отображаются основные параметры наличие напряжения, на насосе, токи нагрузки на каждой фазе, температура и другие в зависимости от сложности схемы, по мере необходимости.

Другая пара одновременно замкнет контакты подачи питания на катушку магнитного пускателя, при срабатывании которого ток пройдет на все три фазы электродвигателя насоса. В случае если пускатель собран по реверсивной схеме, другая группа одновременно отключает реверсивную схему, исключая короткое замыкание.

В системе подогрева сигнал со слабыми токами не способен включать катушки мощных магнитных пускателей или реле. Поэтому промежуточное реле выступает как усилитель управляющего сигнала, сигнал с теплового датчика включает промежуточное реле, контакты которого подают напряжение на обмотки магнитного пускателя, контакты которого замыкаются и питание подается на тэны, кипятильники или другие мощные нагревательные приборы.

Как переключатель обозначают на схемах?

Для того, чтобы выполнить ремонтные работы устройства или собрать новое, необходимо знать его точное обозначение на стандартных схемах. В таблице, представленной ниже, имеются основные графические обозначения, с которыми предстоит ознакомиться.

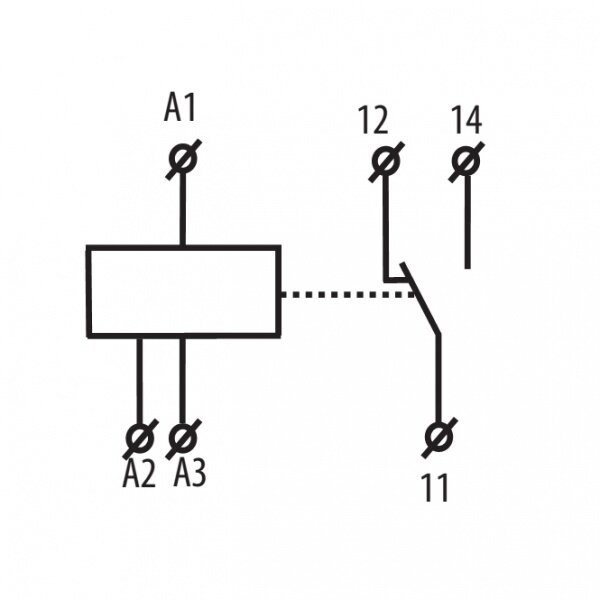

Таблица №2. Обозначение реле на схемах.

Иллюстрация	Описание
	На графических изображениях обмотка представляет собой прямоугольник с двумя выходами для питания. Кроме того, на схемах это оборудование часто отображают буквой – К.
	На схеме, контакты устройства коммутации обозначаются, как и контакты любого другого переключателя.
	Поляризованные устройства коммутации на схемах выглядят как прямоугольники, но только на одном из выходов стоит точка. Внутри самого прямоугольника располагается буква Р, что подтверждает полярность.
	Часто во внутренней части прямоугольника оставляют значения некоторых характеристик. Например, изображения с двумя линиями под наклоном – это обозначение двойной обмотки катушки.

Контакты реле.

В зависимости от конструктивных особенностей контакты промежуточных реле бывают нормально разомкнутые

(замыкающие),
нормально замкнутые
(размыкающие) или
перекидные
.

3.1. Нормально разомкнутые контакты.

Пока напряжение питания не подано на катушку реле, его нормально разомкнутые контакты всегда разомкнуты

. При подаче напряжения реле срабатывает и его контакты
замыкаются
, замыкая электрическую цепь. На рисунках ниже показана работа нормально разомкнутого контакта.

3.2. Нормально замкнутые контакты.

Нормально замкнутые контакты работают наоборот: пока реле обесточено, они всегда замкнуты

. При подаче напряжения реле срабатывает и его контакты
размыкаются
, размыкая электрическую цепь. На рисунках показана работа нормально разомкнутого контакта.

3.3. Перекидные контакты.

У перекидных контактов при обесточенной катушке средний

контакт, закрепленный на якоре, является
общим
и замкнут с одним из неподвижных контактами. При срабатывании реле средний контакт вместе с якорем перемещается в сторону другого неподвижного контакта и замыкается с ним, одновременно разрывая связь с первым неподвижным контактом. На рисунках ниже показана работа перекидного контакта.

К контактам промежуточных реле предъявляются особые требования. Они должны иметь малое переходное сопротивление, большую износоустойчивость, малую склонность к привариванию, высокую электропроводность и большой срок службы.

, а место перехода тока из одной контактной поверхности в другую называется
электрическим контактом
.

будет зависеть от материала, качества обработки контактных поверхностей и усилия сжатия. На рисунке показаны контактные поверхности верхнего и нижнего контактов в сильно увеличенном виде.

В месте перехода тока с одного контакта в другой возникает электрическое сопротивление, которое называется переходным сопротивлением контакта

. На величину переходного сопротивления существенное влияние оказывает величина контактного нажатия, а также сопротивление окисных и сульфидных пленок, покрывающих контакты, так как они являются плохими проводниками.

Читайте также: Проектирование воздушных линий электропередач0,4 кВ, 10 кВ, 35 кВ, 110 кВ, 220 кВ

Механический износ происходит при скольжении и ударах контактных поверхностей. Однако главной причиной разрушения контактов являются электрические разряды

, возникающие при размыкании и замыкании цепей в особенности цепей постоянного тока с индуктивной нагрузкой. В момент размыкания и замыкания на контактных поверхностях происходят явления плавления, испарения и размягчения контактного материала, а также перенос металла с одного контакта на другой.

Назначение

В системах автоматики и управления широко применяются промежуточные реле (см. фото ниже). Эти аппараты коммутируют управляющие сигналы, управляют мощными устройствами, разделяют управляющие цепи от силовых и выполняют не мене важную роль, чем силовые реле.

Свое название промежуточное реле получили из-за положения в схемах автоматики и управления. Они находятся между источником задания и исполнительным устройством, таким как контактор, поэтому становится понятно, почему так назвали реле.

Получить дополнительную информацию о назначении и разновидностях изделий вы можете, просмотрев данное видео:

Описание ассортимента

Основные функции

Основная функция промежуточных реле — размножение контактов в цепях управления. Например, в цепи управления электродвигателем водяного насоса это реле имеет следующие функции — после нажатия кнопки «Пуск», одна пара замыкающих контактов замкнёт цепь сигнализации, показывающей оператору работу насоса, другая пара замкнёт цепь питания катушки магнитного пускателя, контактор пускателя сработает и запустит двигатель насоса. При этом пара размыкающих контактов разомкнёт цепь реверсивной работы электродвигателя, что предостережёт силовую схему от замыкания.

Кроме этого, промежуточные реле могут применяться в электрических схемах для усиления управляющих сигналов. Так, например, в схеме электрической нагревательной установки на вход промежуточного реле подается сигнал с прибора теплового контроля, а уже своими контактами реле коммутирует катушку магнитного пускателя, который управляет подачей напряжения на нагревательные элементы печи. Слабый сигнал с прибора теплового контроля не смог бы включить катушку пускателя. Что бы схема работала сигнал усиливают через промежуточное реле, т.е. реле срабатывает от сравнительно слабого тока, но включает электрические цепи по которым проходит значительно больший ток.

По сути само реле представляет собой миниатюрный электромагнитный пускатель, но полноценно не может заменить его в виду небольших коммутируемых токов. Проще говоря длительно допустимый ток контактных групп обычно не превышает 10А. Чего с избытком хватает для цепей управления. Четкость срабатывания реле обеспечивает отключающая пружина.

Нюансы выбора устройства

Выбирая реле напряжения, необходимо обращать внимание на следующие параметры:

Быстродействие элемента.
Возможность регулирования (выставления нужного времени задержки, а также пределов срабатывания).
Номинальная величина тока.

Если устройство имеет цифровой индикатор, его будет легче настраивать, но в целом наличие такого компонента не играет существенной роли. Перед тем, как отправиться за покупкой или заказать прибор через Интернет, неплохо будет посетить специализированные форумы и ознакомиться с отзывами.

Обратите внимание, общаются ли сотрудники фирм-производителей с пользователями. Открытость свидетельствует о том, что компания уверена в своей продукции.

Задачи промежуточного реле

Промежуточные реле выступают посредником в цепях с отличающимися токами или напряжениями. Например, вы нажимаете кнопку «старт» на панели стиральной машины. Кнопка располагается на низковольтной электронной плате, где напряжение не превышает 24 В. При нажатии кнопки «старт» плата управления выдает сигнал напряжением 12 В на катушку промежуточного реле. Оно замыкает силовые контакты и подает напряжение 220 В на двигатель.

Реле в стиральной машине Samsung

В данном случае устройство на 12 В выступает посредником между низковольтной цепью управления (электронная плата) и высоковольтным двигателем на 220 В.

Промежуточные реле часто применяют в роли умножителя контактов. По аналогии со стиральной машиной нажатие кнопки «пуск» приводит к включению и двигателя, и нагревательного элемента. Таким образом, реле позволяет одновременно включить десятки электрических цепей.

Из вышесказанного выделяются 2 основных назначения:

Согласование между силовыми и слаботочными цепями. Повышает электробезопасность.
Увеличение числа выходных контактов. Подав сигнал в 1 провод, возможно передать его по множеству других линий.

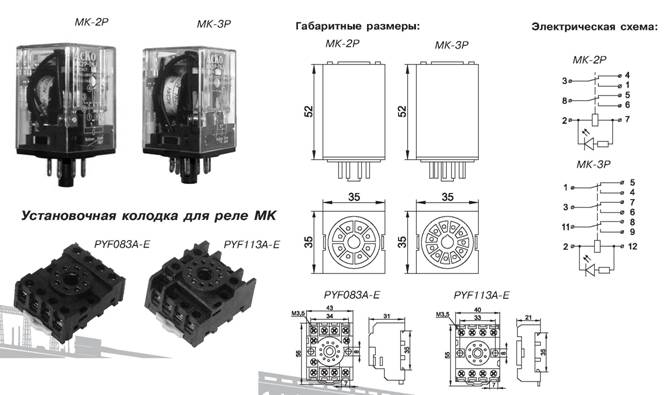

Установка элемента в разъём

Реле являются электромеханическими компонентами, поэтому они подвержены износу. В большинстве серийно выпускаемых устройств этим можно пренебречь — срок службы реле обычно больше ожидаемого срока службы устройства. Даже если реле выходит из строя (например, при сварке контактов) или преждевременно изнашивается, это простая и рутинная операция по замене компонента в сервисном центре.

Иная ситуация с приборами промышленной автоматики. В тех случаях, когда твердотельные реле (SSR) не могут быть использованы или устройство не новое, остается регулярная замена реле. Следует учитывать, что устройства часто работают в очень плохих условиях, например, с повышенной влажностью (вызывающей коррозию клемм), вибрацией, пылью (ухудшающей изоляцию) или чрезвычайно высокой или чрезвычайно низкой температурой. Тогда не остается ничего другого, как использовать розетку для реле. Некоторые из них имеют клеммы, которые позволяют как пайку в печатную плату, так и установку в розетку с прижимным зажимом, чтобы предотвратить их выпадение.

Во многих розетках контакты расположены на том же расстоянии, что и реле, установленные в них. Благодаря этому в устройство можно добавить гнездо для реле, не меняя конструкции печатной платы. Это особенно важно, когда на этапе проектирования неизвестно будет ли данное реле часто выходить из строя. Учтите что реле встроенное в розетку, обычно имеет меньший допустимый прямой ток контактов.

Схемы подключения

После того как промежуточное реле было установлено в электрический шкаф, следует осуществить его подключение в электрическую схему. Для этого применяются контакты самой катушки и непосредственные контактные элементы. Реле имеет, как правило, несколько пар контактов NO нормально открытые и NC нормально закрытые. Нормальным положением считается отсутствие подачи сигнала на катушку. Так как катушка не обладает полярностью, то подключение контактов осуществляется произвольно.

Устанавливается такой аппарат в схемах управления и автоматики. Располагается между исполнительным устройством (например, контактор) и источником задания. На рисунке изображена электрическая схема приспособления:

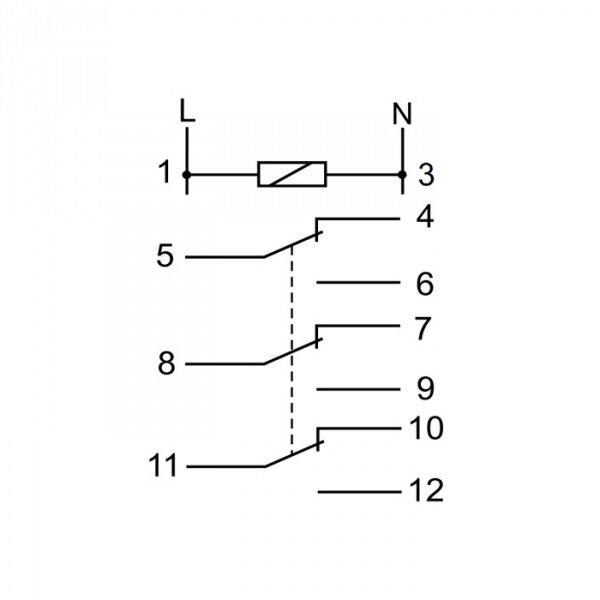

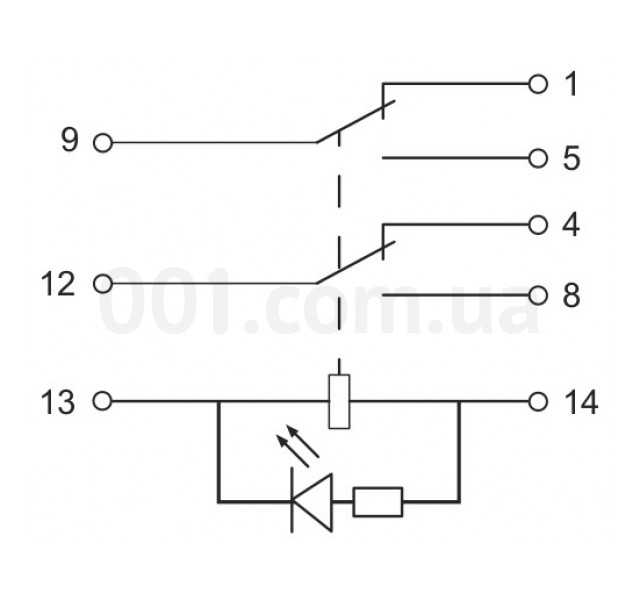

На картинке изображено промежуточное реле без подачи напряжения. Если его подать, то контакты переключатся. Напряжение в катушке может быть различное: 220, 24 и 12 вольт.

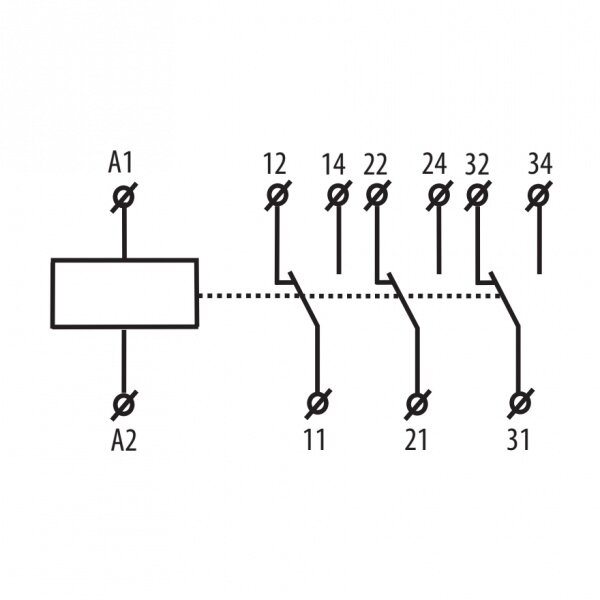

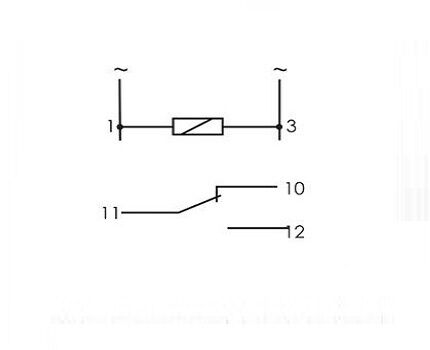

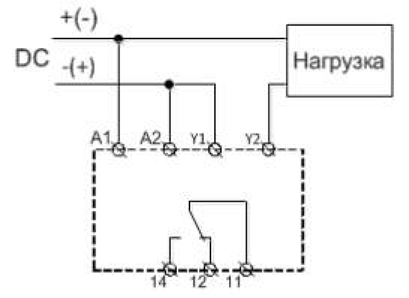

Как подключить приспособление указано на рисунке ниже:

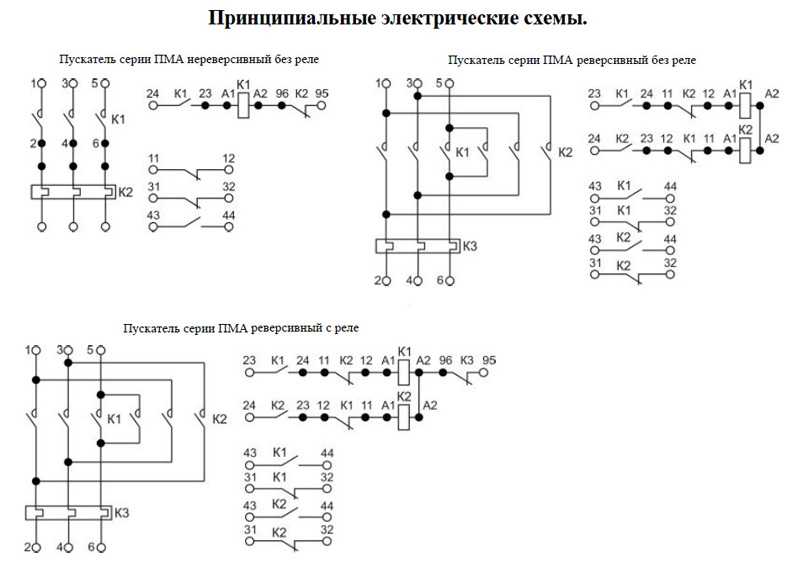

В некоторых случаях реле промежуточного типа используется как контактор, тогда схема установки будет выглядеть следующим образом:

Как видно, промежуточное реле обладает тремя группами контактов, которые управляют нагрузкой и одной группой для удержания тока в катушке. Можно установить дополнительно контактор, тогда устройство подключается сначала к контактору.

Также данный аппарат можно подключать к датчику движения. Благодаря ему, к системе датчика движения есть возможность подключать несколько мощных ламп. Монтаж происходит следующим образом: обмотка приспособления подключается к датчику, а силовой контакт переключает нагрузку в системе светильников. Как установить такой датчик, показано ниже:

Еще один вариант установки электронного пускателя — к терморегулятору. Схема изображена на картинке (нажмите, чтобы увеличить):

В этом случае подключение терморегулятора и пускателя производится в последовательном порядке к первой фазе и нулевому проводу (на схеме они обозначаются как Т1 и К1 соответственно). Монтаж остальных контактов пускателя осуществляется равномерно между другими фазами.

Напоследок рекомендуем просмотреть полезное видео по теме:

https://youtube.com/watch?v=d6BA3PFlwCU

Вот и все, что хотелось рассказать вам о том, как правильно подключить данный аппарат. Надеемся, предоставленная видео инструкция и схемы подключения промежуточного реле были для вас полезными!

Переключающие

В этом случае у реле есть и нормально замкнутый, и разомкнутый контакты. Причем всего их не четыре, как может показаться, а три. Дело в том, что один из них общий. Всего на корпусе реле 5 контактов (два вывода обмотки и три коммутируемых). Благодаря своей универсальности радиотехнические элементы этого типа получили самое широкое распространение. Поэтому большинство современных реле имеют переключающие контакты, иногда даже несколько групп.

Условия эксплуатации промежуточного реле

Реле промежуточное можно использовать, если окружающая среда не является взрывоопасной, она не содержит токопроводящей пыли в больших концентрациях, которые снижают параметры до недопустимых пределов. Обязательным условием при этом является температура окружающего воздуха не выше пятидесяти пяти градусов. В пространстве во время работы реле может находиться в любом положении.

Надежно реле промежуточное работает и при возможных отклонениях напряжения питания в управляющей катушке в пределах до 1,25 Uном. В этом устройстве изоляция выдерживает в холодном состоянии испытательное напряжение в размере две тысячи вольт и переменный ток с частотой пятьдесят герц на протяжении одной минуты без пробоя и перекрытия по поверхности.

Настройка рабочих режимов

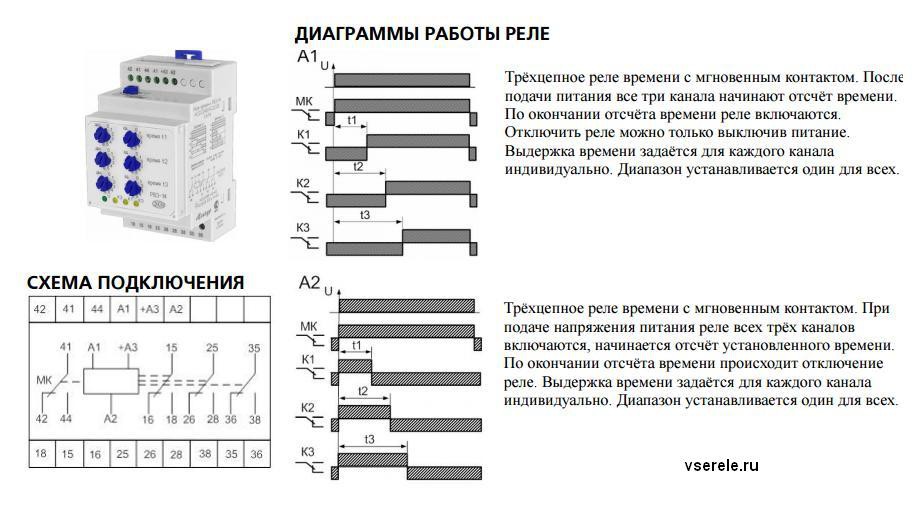

Независимо от типа реле, различают три основных параметра для настройки:

Верхний предел напряжения Umax — отвечает за максимально допустимое значение в сети, превышение которого приведет к отключению электричества.
Нижний предел напряжения Umin — отвечает за минимально допустимое значение в сети. Снижение показания ниже заданной цифры приведет к отключению нагрузки.
Время задержки на включение — время повторного включения питания после отключения. Устройство включается только в том случае, если напряжение находится в пределах установленных значений. Как правило, время задержки устанавливается в секундах.

Совет: если в помещении есть кондиционер или холодильник, время задержки должно быть более 300 секунд.

Для изменения параметров используют механические или цифровые кнопки, расположенные на переднем корпусе устройства. Как правильно изменить настройки прибора описано в инструкции по эксплуатации.

Определения, классификация

Промежуточные реле послужат для разгрузки главных контакторов. Иначе требования к гашению дуги станут строгими, обусловив невыгодность производства. Мощные источники электроэнергии, ТЭС строятся близ месторождений природных ресурсов, имеют блоки мощностью сотни-тысячи МВт. Эксплуатация подобных сооружений немыслима без цепей релейной защиты. В состав последних входит объект рассмотрения обзора.

Под реле в электротехнике понимается устройство, скачкообразно изменяющее проводимость от бесконечности до нуля и обратно под действием определенного фактора. Фактор принято называть воздействующей величиной, как правило, ток, напряжение, мощность (включая реактивную), сдвиг фаз, сопротивление цепи, частота, последовательности гармоник. Параметр образуется сложенный несколькими другими, называемыми входными. Классификацию реле принято вести следующим образом:

По месту подключения:

Первичные – непосредственно составляют защищаемую цепь.
Вторичные – подключаются через индуктивную, емкостную связь.

По способу действия:

Прямые – непосредственно размыкают защищаемую цепь.
Косвенные – действуют опосредованно.

По назначению:

Измерительные – с регулировкой в некоторых пределах уровня срабатывания.
Логические – срабатывают по одному уровню, в дискретных цепях.
Комбинированные – несколько измерительных, объединенных логической связью.

По характеру переключения:

Максимальные – работают на подъем параметра до некоторого лимита.
Минимальные – работают на падение параметра до некоторого лимита.

Согласно этой классификации даем следующее определение:

Помимо промежуточных в семейство логических также входят: указательные (сигнализируют о срабатывании прочих реле, присутствующих на участке цепи), реле времени (для отсчета задаваемых обслуживающим персоналом интервалов), замедленные (срабатывают с задержкой). Принято классифицировать реле защиты по принципу действия:

Электромагнитные работают по закону действия проводника с током на стрелку компаса, открытому Эрстедом в первой половине XIX века. Движется ферромагнитный сердечник.
Поляризационные отличаются от электромагнитных зависимостью состояния контактов от направления протекания тока.
Магнитоэлектрические эксплуатируют аналогичный принцип, магнит из специального сплава неподвижен, рамка с обмоткой вращается, приводя в действие контакт.
Индукционные принципом действия напоминают асинхронные двигатели, в замкнутой обмотке ток наводится обмоткой, питающейся током.

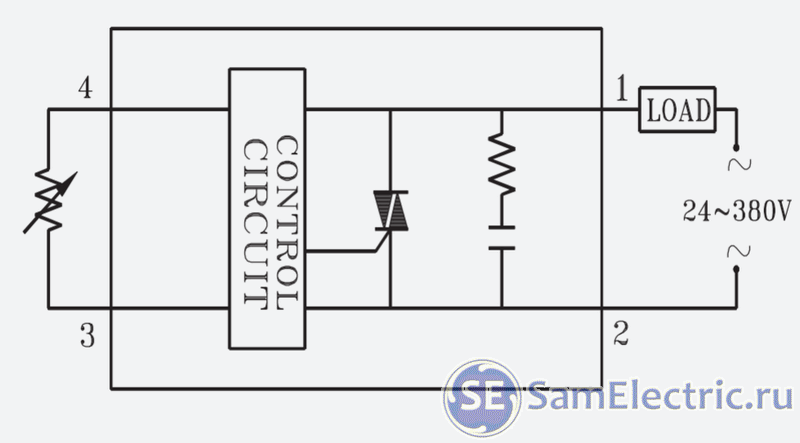

Полупроводниковые реле являются наиболее распространенными, построены на элементной базе с p-n-переходами, переходами металл-полупроводник.

Промежуточные реле могут быть любого принципа действия. Ранее в основном были электромагнитными. Часто применяются для размножения, усиления сигнала других реле. Например, исполнительных устройств много, соответственно, сверх меры управляющих линий. Очевидно, одно реле с задачей коммутации не справится. Тогда ставится промежуточное, каждый выход управляет одним исполнительным. Число конечных реле значительно возрастает, вместе справляются с задачей.

Аналогичным образом при большом токе через линию можно разбить на несколько веток, каждая заведена на исполнительное реле. Управляет охапкой промежуточное. Служит для одновременного срабатывания, уберегая отдельные контакторы от непомерно большой дуги, непременно возникающей, если на один каскад ляжет тяжесть нагрузки. Неконтролируемый процесс ионизации легко может сжечь переключающую, защитную аппаратуру. Потребуется ремонт. Промежуточное реле, обеспечивая согласованную работу прочих, защищает систему от аварии.

Автоматическое реле

Причины проблем

Существуют три фактора, по которым происходит перепад напряжения:

При замыкании фазы на нейтраль в розетке возникнет 380 Вольт.
Если происходит обрыв нуля, а нагрузка в сети низкая, то напряжение будет резко стремиться к пиковому.
По фазам может пойти «перекос» напряжения.

Слабое напряжение Источник uk-parkovaya.ru
В последнем случае неравномерно распределенная нагрузка приводит к тому, что пострадает наиболее загруженная линия. Вольтаж понизится до критического. А это чревато локальными проблемами уже в самой технике. И, как правило, если на линии отсутствует реле защиты от перенапряжения, то первым пострадает холодильник либо кондиционер.

В редких случаях в обрыве нуля виноваты электрики. Провод могут повредить по неопытности и неосторожности. Чаще последний отгорает от старости. Предусмотренная защита обесточит линию и плачевные последствия не наступят. Возникнут временные неудобства до тех пор, пока не восстановят работоспособность сети.

Но, если отсекатель напряжения отсутствует, то в доме наступает настоящий кавардак. В одних помещениях вольтаж в розетках падает до 50-100 единиц. В других квартирах – резко повышается до 300-350. Причем итог полностью локален и зависит от конкретной нагрузки на домашней линии.

Резкое повышение вольтажа Источник uk-parkovaya.ru

В результате у одних владельцев бытовая аппаратура просто перестает работать. Тем, кому повезло меньше, понесут ее в ремонт. Но после критического скачка напряжения бывает так, что починка прибора становится нерентабельной. И тогда остается только купить новый. А претензии предъявить, как правило, некому.

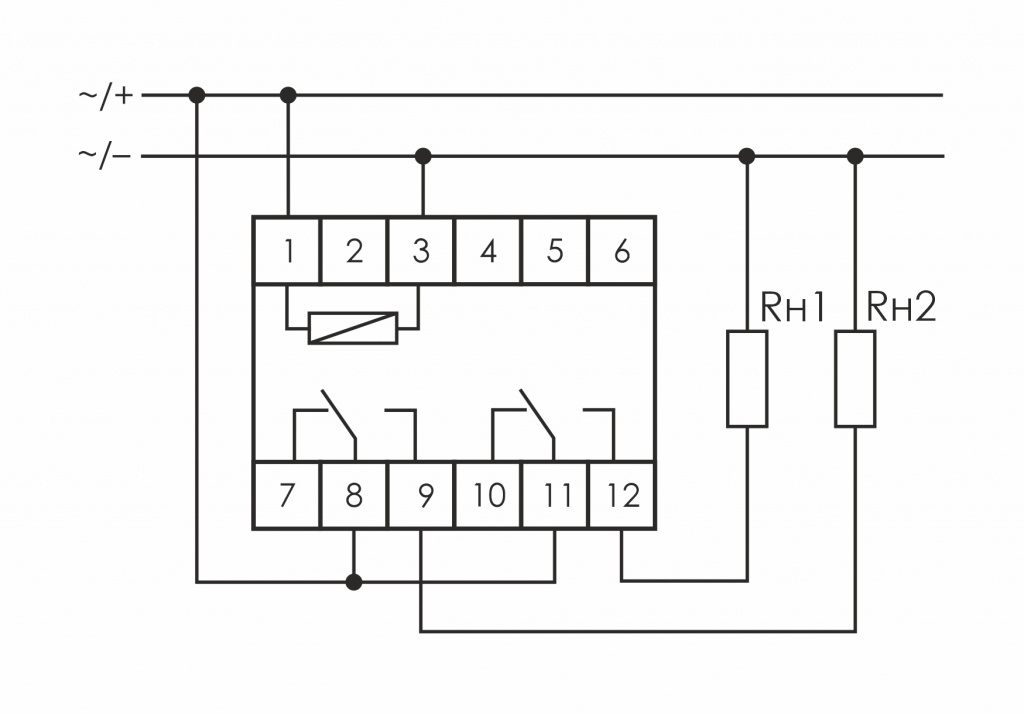

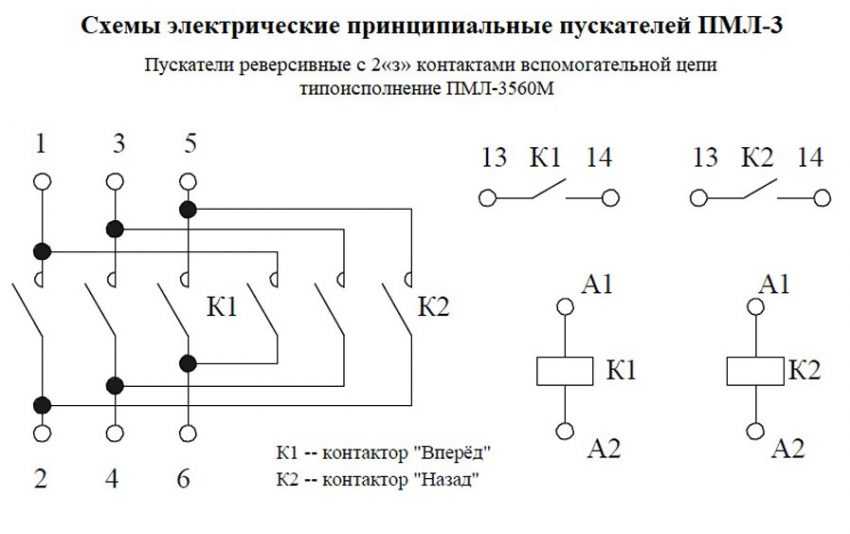

Подключение промежуточного реле в схемы с нагрузкой различного назначения

В первую очередь проверяется работоспособность реле, для этого подключают контакты катушки ( 13 и 14) к источнику питания, при этом слышен характерный щелчок переключения контактов.

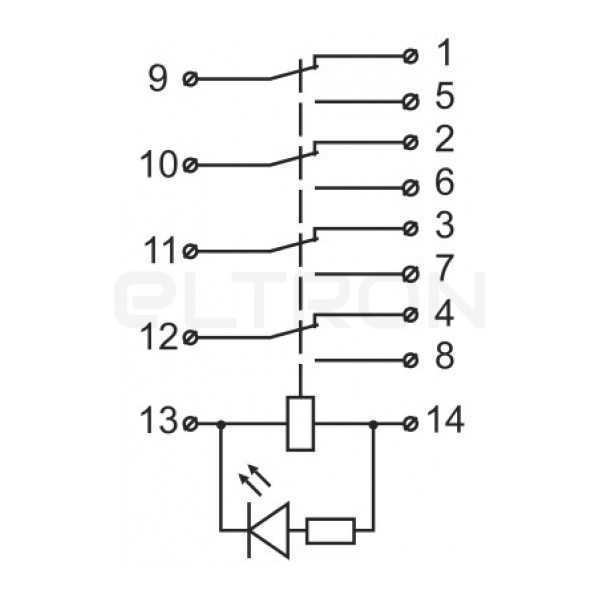

На данной схеме контактора показано положение при отсутствии питания на катушке.

При подаче напряжения 220, 24 или 12в контакты 9 – 10 – 11 – 12 замкнутся на соответствующие пары 5 – 6 – 7 – 8.

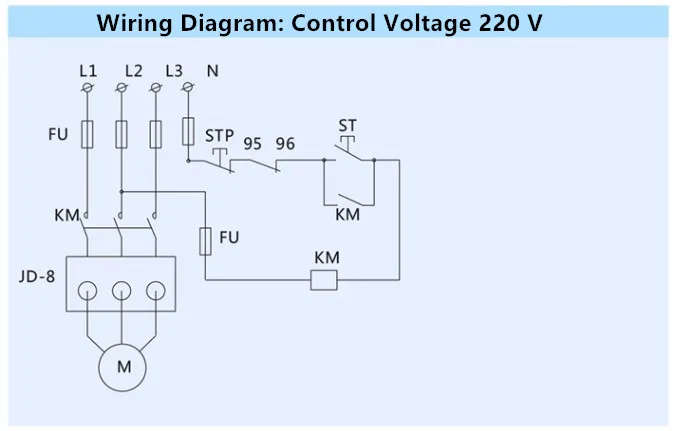

В данной схеме подключения реле исполняет роль контактора распределяющего подачу питания на элементы нагрузки.

Нейтральный провод напрямую подключен к одному из контактов катушки;
Фаза подключается через нормально замкнутую кнопку «Стоп», работающую на размыкание цепи;
Последовательно кнопки «Стоп» включается кнопка пуск, разомкнутая в нормальном состоянии и работающая на замыкание цепи;
Второй контакт кнопки пуск подключается к фазе;
Фазы подключаются к нормально разомкнутым контактам;
Нагрузка к нормально замкнутым контактам;
Один из контактов выхода к нагрузки подключается между кнопкой пуск и стоп, после пуска схема обеспечит постоянную подачу напряжения на катушку, контакты будут замкнуты. Отключение реле и нагрузки произойдет при разрыве цепи кнопкой «Стоп».

В качестве нагрузки могут быть самые разные электромеханические элементы, для подключения нагрузки большой мощности промежуточные реле управляют работой магнитного пускателя с контактами способными пропускать большие токи. Промежуточные реле может управляться датчиками, освещенности, терморегулятором или датчиком движения в зависимости от функционального назначения схемы.

Схема управления электро-нагревающей системой через термостат и магнитный пускатель

Принцип работы этой схемы аналогичен предыдущей. Только пуск осуществляется автоматически термостатом, питание подается на катушку магнитного пускателя, после чего подключаются обогревательные элементы.

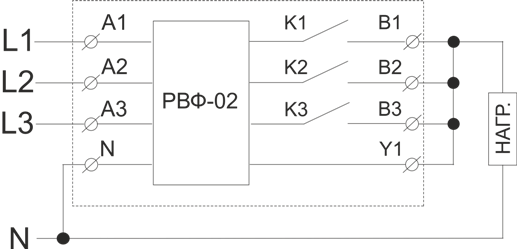

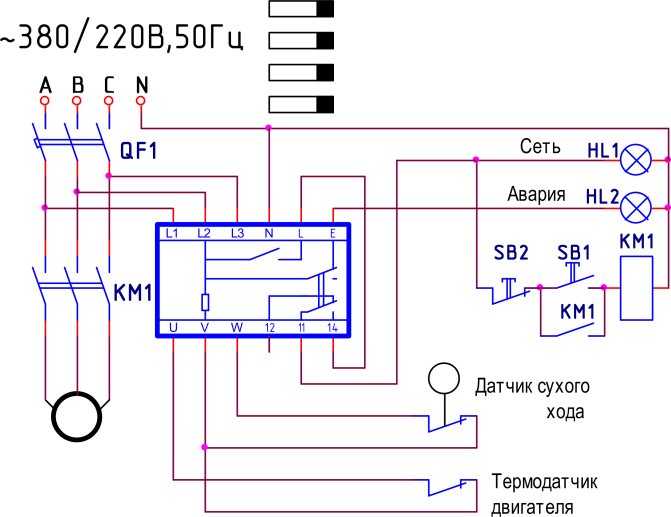

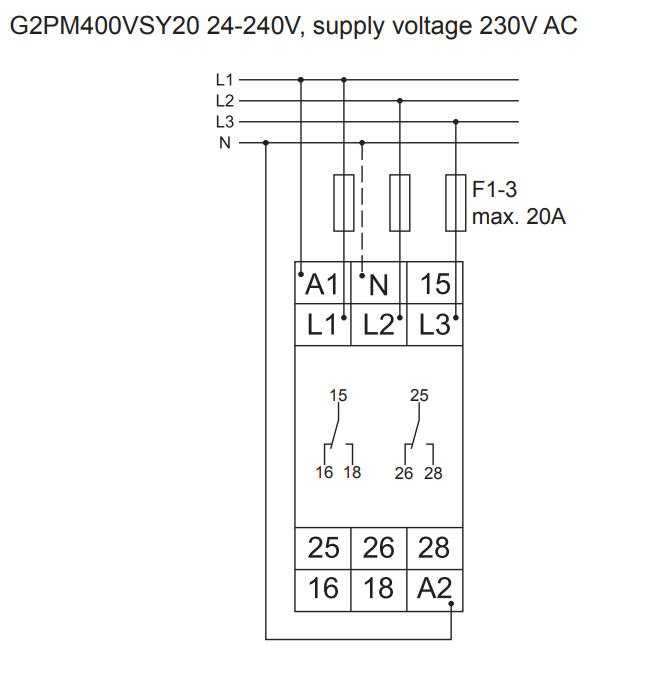

Как подключается реле напряжения в трехфазных сетях?

Трехфазное РКН при наличии перенапряжения хотя бы на одной из фаз отключает питание на всех трех. От автомата ввода три фазы идут к входному контакту реле, такое же количество фазных жил – на выходной. Соленоид контактора подключается к любому выходу контрольного устройства.

Подключаемый контактор также должен иметь три фазы, к которым подсоединяются силовые фазные кабели. Подключая трехфазное оборудование, нужно быть внимательным, чтобы не перепутать фазы. Подключать к каждой из них отдельное РКН не нужно – отсоединив одну жилу, можно вывести из строя оборудование.

Подключение реле напряжения в трехфазной сети на видео:

Технические характеристики, на которые стоит обратить внимание

Что такое токовое реле, наверняка понятно. А от чего зависят его параметры? На что обратить внимания, выбирая устройство для той или иной цели? Основными характеристиками реле являются:

Номинальные данные по току, напряжению, времени, а также другим параметрам, задающих алгоритм работы устройства.
Пределы срабатывания. Нижний и верхний порог, при котором устройство включается или отключается (временной, токовый, звуковой или световой).
Значения величин. Иногда такие устройства настраиваются на замыкание цепи при подаче мгновенного импульса, а размыкается цепь по истечении определенного времени.

А это автомобильное реле и схема его подключения

Если характеристики не соблюдены, то тут два варианта. Либо устройство не сработает, либо выйдет из строя, проще говоря, сгорит. Имеет смысл рассмотреть несколько основных видов реле и понять, в чем отличия одного вида от другого, а так же возможно ли применение в той или иной области.

Реле переменного тока: отличия и особенности

Первое, о чем стоит сказать, такие устройства имеют недостатки. Переменный ток имеет отличия от постоянного, что наглядно видно на графиках. Синусоида переменного тока не позволяет равномерную подачу тока, в результате чего при срабатывании, магнитный сердечник вибрирует. Это неудивительно – ток в катушке индуктивности дважды за период входного напряжения проходит через ноль. Проще говоря при частоте тока в сети 50 Гц (50 колебаний в секунду), напряжение в катушке упадет на ноль 100 раз за период (1 с). Производятся как малогабаритные реле переменного тока на 220 В, так и устройства больших размеров.

Такие миниатюрные устройства работают не хуже крупногабаритных Интересная информация! Для уменьшения износа якоря применяют дифференциальные сердечники или фазосдвигающие элементы, уменьшающие количество периодов прохождения тока через нулевую отметку.

Отличия реле постоянного тока

По сути то же устройство с отличием только способа питания. На катушку подается постоянный ток, что увеличивает срок службы деталей, избавляя от вибрации. При работе, к примеру, промежуточного реле 220 В постоянного тока, не будет слышно гудения, присущего устройствам, работающим на переменке.

Электронные устройства из Китая работают не хуже отечественных

Электронное реле: области применения и особенности устройства

Электронные устройства нашли применение в автомобилестроении, производстве бытовой техники. Их отличает компактность и долговечность за счет отсутствия механических частей. Работу механики на себя взяли транзисторы, выполняющие роль ключей. Если рассматривать электрическую схему автомобиля, то на вопрос, где находится реле, можно ответить одним словом – везде. Это и включение-выключение, и работа поворотников, зажигания, фар.

В отличие от электронного реле, электромеханическое имеет большие габариты. Оно применяется в монтаже производственной автоматики.

Иногда несколько устройств объединяется в релейный модуль

Использование в электронике

Помимо защиты электроники от разрушительных последствий переключения катушки (имеется в виду импульс самоиндукции, возникающий при затухании тока в катушке), стоит защитить ее и от помех, создаваемых искрящими контактами. Особенно страдают микроконтроллеры, работающие рядом с реле, что может вызвать сбой программы. Наблюдения показывают, что это особенно верно для нагрузок с высокой индуктивностью, таких как электромагнитные клапаны 220 В переменного тока. Примером такой схемы защиты является последовательная RC-цепь. Это могут быть другие конфигурации, включая, например, переходной диод или, в цепях постоянного тока, быстродействующий полупроводниковый диод.

Часто задаваемые вопросы

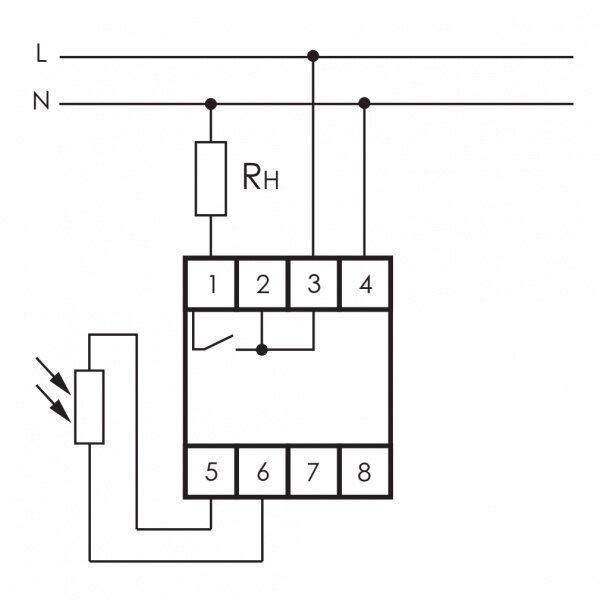

Можно поставить реле для управления уличным освещением, чтобы от датчик на движение одна группа осветительных приборов включалась, а другая отключалась?

Один из вариантов схемы с использованием датчика движения

Конечно можно, подробное описание такой схемы требует детального рассмотрения, но одно можно сказать точно, потребуется использовать реле с группой контактов для переключения.

Можно использовать реле с большим количеством контактов для включения нескольких нагрузок без магнитного пускателя?

Магнитный пускатель в электромагнитном реле однозначно присутствует, если не использовать дополнительный пускатель с контактами большой мощности, которым управляет промежуточное реле. То это можно при условии, что контакты реле длительное время смогут выдерживать ток нагрузки.

Бистабильное и моностабильное

Бистабильные реле становятся дешевле и доступнее, но многие разработчики пока не обращают на них внимания. В схемах с питанием от сети энергоэффективность не очень важна, но где требуется экономия энергии, они могут оказаться большим подспорьем. Для удержания якоря в одном положении не требуется приложения энергии. Потребление тока происходит при переключении контактов, которое длится несколько десятков миллисекунд, после чего его источник может быть отключен. Устройство будет оставаться в устойчивом состоянии столько, сколько надо, отсюда и название.

Типичные реле имеют только одно стабильное положение, а поддержание другого требует непрерывного протекания тока через катушку.

Есть два типа бистабильных реле: с одной катушкой и с двумя. В случае двухкатушечных реле все просто, потому что одна из них используется для «включения», а другая для «выключения», то есть для переключения контактов в положения 1 и 2.

Бистабильные реле доступны как реле малой мощности, так и средней, для переключения устройств с питанием от сети с потреблением тока в несколько ампер. Практически каждая крупная компания занимающаяся производством реле, имеет их в своем предложении, поэтому выбор действительно велик.

Характеристики и классификация вспомогательных реле

Согласно назначению данные устройства делятся на комбинированные, логические и измерительные реле. Комбинированные представляют собой группу некоторого количества реле, которые соединены общей взаимосвязью. Логические реле действуют индивидуально и часто используются в дискретных цепях. Измерительные реле имеют регулировку работы в некотором диапазоне значений.

Место соединения

Приборы по месту соединения делятся на первичные и вторичные реле. При подключении напрямую в электрическую цепь используют первичные реле, а при подключении через индуктивную (или же емкостную) связь применяют вторичные реле.

Защитные реле

Также есть так называемые защитные реле, которые практически идентичны по своему назначению и подразделяются на полупроводниковые, магнитоэлектрические, поляризационные, индукционные и электромагнитные реле. Это обуславливает различие вспомогательных реле по принципу их работы.

Ранее в большинстве случаев использовали реле с электромагнитным принципом работы. Сейчас наиболее популярными стали полупроводниковые на основе полупроводниковых элементов.

Когда встает вопрос как выбрать промежуточное реле, в первую очередь стоит обратить внимание на его характеристики. Ведь по внешнему виду данный прибор практически не отличается

Это обусловлено тем, что структура данного электронного устройства приблизительно одинаковая, которая включает панель, катушку, магнитопровод, полюсный наконечник, якорь, регулировочные шпильки, пружинный механизм и контактный блок. Реле рассчитывают, как для постоянного, так и для переменного напряжения.

Выводы

Электромагнитные реле не уйдут с рынка электронных компонентов ещё много лет, несмотря на прогресс и миниатюризацию деталей. Напротив, производители продолжают развивать и инвестировать в эту технологию, о чем свидетельствует спектр доступных реле на рынке.
Бистабильные реле становятся все более популярными. Цена у них доступная, что побуждает к внедрению. Акцент на сокращении потребления электроэнергии электронными схемами, вероятно, подтолкнет проектировщиков внимательнее присмотреться к этой архитектуре, особенно там, где автономное питание.

Используйте реле по назначению, соблюдая естественно требование максимального коммутируемого тока, и они будут служить долго и безотказно.

Форум по радиокомпонентам

Универсальные промежуточные реле с перекидными контактами Finder. КИП-Сервис. Промышленная автоматика.

Блокируемая кнопка проверки и механический указатель срабатывания, стандартно для типов с 2 и 4 перекидными контактами.
Обмотка катушки переменного или постоянного тока.
По классификации UL (определенные комбинации реле/розеток).
Контакты из бескадмиевого материала (AgNi).
Опция с фланцем сзади.
Для использования с розетками 94-й серии, модулями подавления электромагнитного импульса и таймерами.

Параметр	55.34	55.33	55.32
Характеристика контактов
Контактная группа (конфигурация)	4 перекидных контакта (4PDT)	3 перекидных контакта (3PDT)	2 перекидных контакта (DPDT)
Номинальный ток / максимальный пиковый ток, A	7 / 15	10 / 20	10 / 20
Номинальное напряжение / максимальное напряжение, В	250 / 250	250 / 240	250 / 240
Номинальная нагрузка AC1, ВА	1750	2500	2500
Номинальная нагрузка для AC 15 (230 В переменного тока), ВА	350	500	500
Допустимая мощность однофазного двигателя (230 В переменного тока)	0,125	0,37	0,37
Отключающая способность DC1: 30 В / 110 В / 220 В, A	7 / 0,25 / 0,25	10 / 0,5 / 0,25	10 / 0,5 / 0,25
Минимальная нагрузка на переключение мВт, (В/мА)	300 (5/5)
Стандартный материал контакта	AgNi
Характеристика обмотки
Номинальное напряжение (U_n), (В) переменного тока (50/60 Гц)	6, 12, 24, 48, 60, 110, 120, 230, 240
Номинальное напряжение (U_n), (В) постоянного тока	6, 12, 24, 48, 60, 110, 125, 220
Номинальная мощность при переменном / постоянном токе ВА (50 Гц)/Вт	1,5 / 1
Рабочий диапазон при переменном токе	(0,8…1,1) U_n
Рабочий диапазон при постоянном токе	(0,8…1,1) U_n
Напряжение удержания при переменном / постоянном токе	0,8 U_n / 0,5 U_n
Напряжение отключения при переменном / постоянном токе	0,2 U_n / 0,1 U_n
Технические параметры
Механическая долговечность при переменном / постоянном токе в циклах	20×10⁶ / 50×10⁶
Электрическая долговечность при номинальной нагрузке AC1 в циклах	150×10³	200×10³	200×10³
Время включения / выключения, мс	9 / 5	9 / 5	10 / 5
Изоляция между обмоткой и контактами (1,2/50 мкс), кВ	4
Электрическая прочность между открытыми контактами, В AC	1,000
Диапазон температур, °C	–40…+85
Категория защиты	RT I

Технические характеристики розеток серии 94. 04 для реле Finder серии 55
Параметр	Значение
Номинальные значения	10 A, 250 В
Изоляция	2 кВ AC
Категория защиты	IP 20
Температура окружающего воздуха	–40…+70 °C
Момент завинчивания, Нм	0,5
Длина зачистки провода, мм	8
Максимальный размер провода	одножильный: 1×6 / 2×2,5 мм²; 1×10 / 2×14 AWG многожильный: 1×4 / 2×2,5 мм²; 1×12 / 2×14 AWG

Технические характеристики розеток серии 94. 74 для реле Finder серии 55
Параметр	Значение
Номинальные значения	10 A, 250 В
Изоляция	2 кВ AC
Категория защиты	IP 20
Температура окружающего воздуха	–40…+70 °C
Момент завинчивания, Нм	0,5
Длина зачистки провода, мм	9 (94,82)
Максимальный размер провода	одножильный: — многожильный: 1 × 2,5 / 2 × 1,5 мм²; 1 × 14 / 2 × 16 AWG

Габаритных размеров универсального реле 55.

32, 55.33, 55.34, мм

Габаритные размеры розеток Finder 94.04, ммГабаритные размеры розеток Finder 94.74, мм Схема подключения реле с 2-мя перекидными контактами Finder серии 55.32Схема подключения реле с 3-мя перекидными контактами Finder серии 55.33Схема подключения реле с 4-мя перекидными контактами Finder серии 55.34

Схема контактов розеток Finder 94.04Схема контактов розеток Finder 94.740

Аксессуары для розеток серии 94.74
Артикул	Описание
094.71	Металлическая клипса (поставляется с розеткой — код корпуса SMA)
Модули 99.01 — Индикация катушки и подавление электромагнитного импульса
99.01.3.000.00	Диод (+А1, стандартная полярность) = (6…220) В
99. 01.3.000.00	Диод (+А2, нестандартная полярность) = (6…220) В
99.01.0.024.59	Светодиод = / ∼ (6…24) В
99.01.0.060.59	Светодиод = / ∼ (28…60) В
99.01.0.230.59	Светодиод = / ∼ (110…240) В
99.01.9.024.99	Светодиод + диод (+А1, стандартная полярность) = (6…24) В
99.01.9.060.99	Светодиод + диод (+А1, стандартная полярность) = (28…60) В
99.01.9.220.99	Светодиод + диод (+А1, стандартная полярность) = (110…220) В
99.01.9.024.99	Светодиод + диод (+А2, нестандартная полярность) = (6…24) В
99. 01.9.060.99	Светодиод + диод (+А2, нестандартная полярность) = (28…60) В
99.01.9.220.99	Светодиод + диод (+А2, нестандартная полярность) = (110…220) В
99.01.0.024.98	Светодиод + Варистор = / ∼ (6…24) В
99.01.0.060.98	Светодиод + Варистор = / ∼ (28…60) В
99.01.0.230.98	Светодиод + Варистор = / ∼ (110…240) В
99.01.0.024.09	RC-цепь = / ∼ (6…24) В
99.01.0.060.09	RC-цепь = / ∼ (28…60) В
99.01.0.230.09	RC-цепь = / ∼ (110…240) В
99.01.8.230.07	Шунтирующее сопротивление ∼ (110…240) В

Аксессуары для розеток серии 94. 04
	Артикул	Описание
	99.02.9.024.99	Модуль защитный со светодиодом (светодиод+диод) = (6…24) В, для розеток 94.04, 95.05 (реле 40.52, 55.34 и др.)
	99.02.0.230.98	Модуль защитный со светодиодом (светодиод+варистор) ∼/= (110…240) В,ля розеток серии 94.04, 95.05 (реле 40.52, 55.34 и др.
	99.02.8.230.07	Модуль подавления тока утечки ∼ (110…240) В, для розеток серии 94.04, 95.05 (реле 40.52, 55.34 и др.)

55.34.
AC (50/60 Гц)	8
DC	9
12 В		012
24 В		024
110 В		110
220 В		230
Блокируемая кнопка проверки + механический индикатор			4

Пример: 55. 34.8.230.0040

назначение, где применяются и как выбирают

Под термином «промежуточные реле» чаще всего понимают электромагнитные реле, которые используются в качестве так называемых вспомогательных реле, играющих не основную, но очень важную роль в цепях управления различные технологические установки, машины, комплексы.

Сегодня под словом «реле» понимают не только электромагнитные реле, какими они были изначально, теперь реле может быть как электронным, так и электромагнитным. Так или иначе, реле – это ключ, предназначенный для размыкания или замыкания электрической цепи с той или иной целью, когда те или иные параметры цепи принимают заданные значения, или когда часть технического устройства находится в заданном состоянии, например, как результатом внешних воздействий на него.

В настоящее время на рынке представлен достаточно широкий ассортимент промежуточных реле. Подобрать промежуточное реле можно как по ценовой категории, так и по свойству решаемых задач. Наиболее распространены производства фирм Finder, Phoenix, ABB, Schneider Electric. Из отечественных укажем реле типа РПЛ, РПУ-2М, РП, РЭП, например.

В упрощенном виде промежуточное реле представляет собой электромагнитную катушку с сердечником, которая может быть подключена как к постоянному, так и к переменному току (это основные виды промежуточных реле), при появлении на ней напряжения электромагнитная сила притягивается якорь, который, в свою очередь, замыкает подвижные контакты (обычно закрепленные на нем) с закрепленными на корпусе неподвижными. Таким образом, блокировка или разблокировка контактных групп. А уже эти контакты играют роль в цепях управления, то есть включают цепи сигнализации или защиты, размыкают (замыкают) цепь питания катушки магнитного пускателя двигателя (см. — схемы подключения магнитных пускателей) Их может быть предостаточно вариантов.

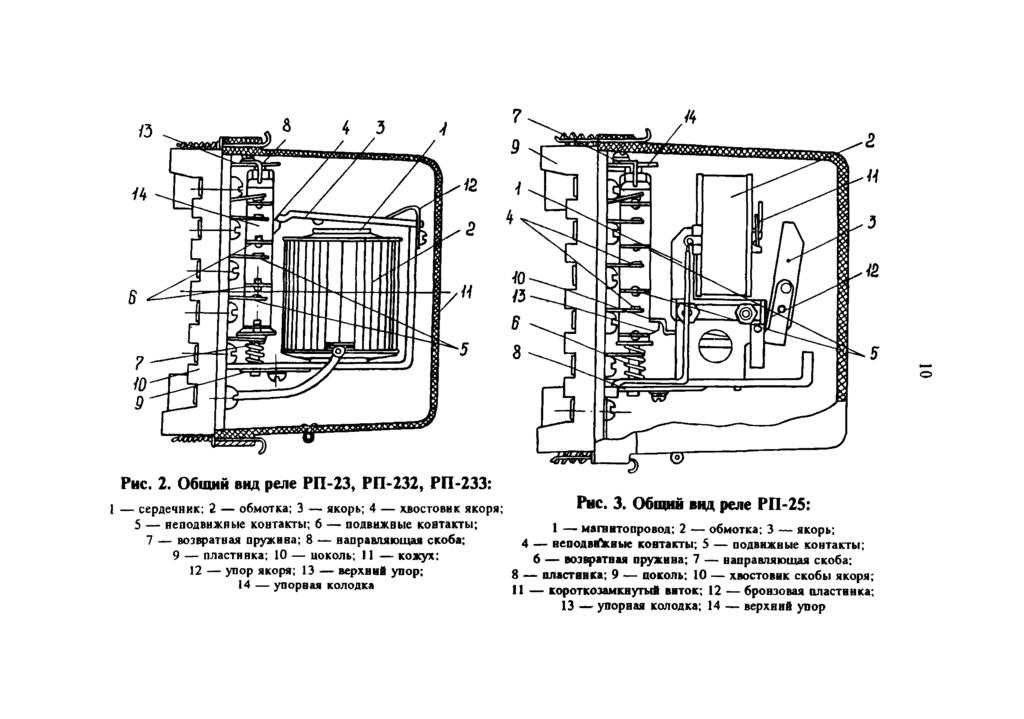

Реле промежуточное РПУ-2М

Одно промежуточное реле может иметь несколько групп замыкающих контактов и несколько групп замыкающих контактов. Необходимость определенных технических характеристик данного реле вытекает из задач, стоящих перед проектировщиком.

Основной функцией промежуточных реле является умножение контактов в цепях управления. Например, в схеме управления двигателем водяного насоса это реле имеет следующие функции — после нажатия кнопки «Пуск» одна пара замыкающих контактов замкнет цепь сигнализации, показывая насос оператору, другая пара замкнет питание цепи катушки магнитного пускателя, контактор пускателя сработает и запустит двигатель насоса. В этом случае пара размыкающих контактов разомкнет цепь реверсивной работы электродвигателя, что предотвратит замыкание силовой цепи.

Кроме того, промежуточные реле могут использоваться в электрических цепях для усиления управляющих сигналов. Так, например, в схеме установки электрообогрева на вход промежуточного реле поступает сигнал от устройства терморегулирования, и уже своими контактами реле переключает катушку магнитного пускателя, управляющего подачей напряжения к нагревательным элементам печи.

Слабый сигнал терморегулятора не смог включить катушку стартера. Для работы схемы сигнал усиливается через промежуточное реле, т.е. реле срабатывает от относительно слабого тока, но включает электрические цепи, по которым протекает значительно больший ток.

По сути, само реле представляет собой миниатюрный электромагнитный пускатель, но полностью заменить его не может ввиду малых коммутируемых токов. Проще говоря, долговременно допустимый ток контактных групп обычно не превышает 10А. Что более чем достаточно для цепей управления. Четкость работы реле обеспечивает разрывная пружина.

Промежуточные реле в шкафу управления

Выбор промежуточного реле основывается на его технических характеристиках. Таких как напряжение питания (В), потребляемая мощность (Вт), коммутируемый ток (А), долговременно допустимый ток контактов (А), количество и тип контактных контактов и габаритные размеры.

Не забывайте об условиях эксплуатации: диапазон рабочих температур, вибрация, запыленность, взрывоопасная среда, влажность воздуха и т. п. Для каждого режима работы можно и нужно подобрать необходимый тип реле.

Необходимо помнить, что каждый элемент схемы защиты вносит в эту схему свою ошибку. Так что промежуточное реле имеет определенное время срабатывания (то есть вносит торможение в схему защиты), которое необходимо учитывать. Обычно время срабатывания реле достигает 0,1 секунды. Но есть и скоростные, максимальное время отклика которых достигает 0,02 секунды.

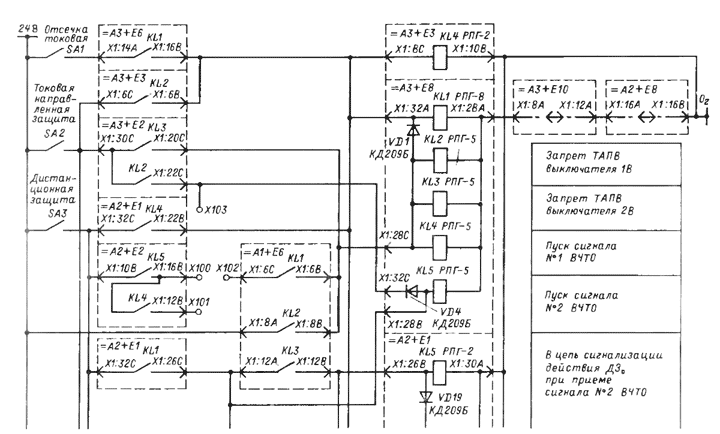

Пример использования промежуточных реле:

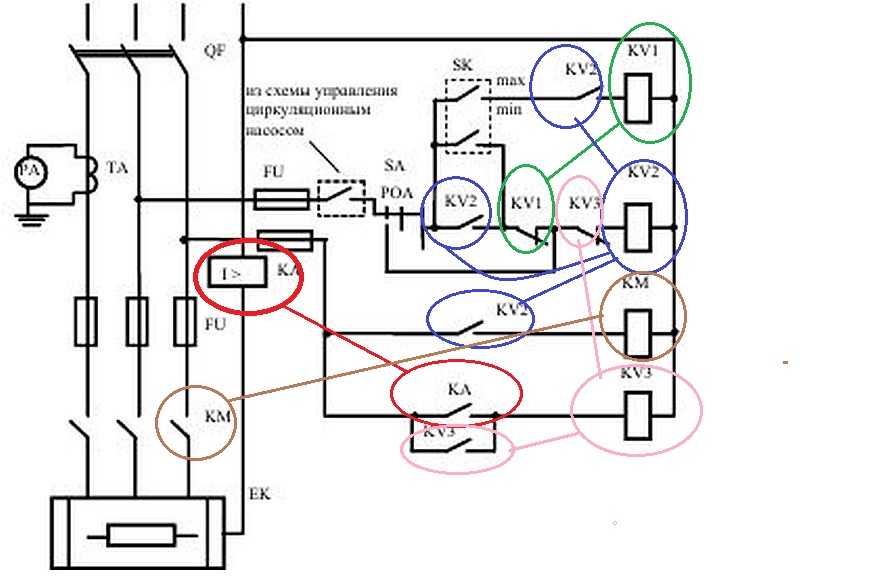

Схема электрическая принципиальная электродного водонагревателя (промежуточные реле — КВ1, Кв2 и КВ3, электромагнитный пускатель — КМ).

Напишите в комментариях, зачем нужны эти три промежуточных реле в схеме водонагревателя?

Схема подключения независимого выпуска 220в. Независимый расцепитель

В каждой электрической цепи установлены различные защитные устройства. Довольно часто кроме них применяют независимый расцепитель, механически связанный с выключателем. При возникновении состояний, угрожающих повреждению устройств и самой линии, своевременно разрывает электрическую цепь. Обычно это происходит при коротких замыканиях, пробоях и утечках, а также при увеличении силы тока выше номинальных пределов, опасных для кабелей и проводов.

Общее устройство выпуска и схема подключения

Каждый независимый расцепитель представляет собой устройство, с помощью которого средства защиты отключаются дистанционно. Как правило, его используют совместно с различными автоматическими выключателями — с одним, двумя, тремя или четырьмя полюсами. Обычно расцепитель подключается к вводному автомату и в случае возникновения аварийной ситуации полностью обесточивает щит.

Конструкция выпуска выполнена в виде электромагнита. При поступлении на него кратковременного импульса устройство специальным рычагом воздействует на механизм, отключающий автоматическое защитное устройство. Используемые в конструкции электромагнитные катушки могут быть различными, рассчитанными на переменный или постоянный ток напряжением 12-60 В и 110-415 В, в соответствии с той или иной модификацией. Крепление к машине также зависит от конкретной модели и осуществляется с правой или левой стороны.

Правильная работа всей системы зависит от правильного подключения расцепителя к защитному устройству.

Нормальная работа обоих устройств во многом зависит от соблюдения всех требований схемы подключения. Например, фазные провода должны подключаться от нижних фазных клемм автомата. При несоблюдении этого условия велика вероятность выхода из строя неправильно подключенного расцепителя. В норме автоматический выключатель с независимым расцепителем должен отключиться, а напряжение с катушки устройства должно исчезнуть.

Дистанционное управление работой осуществляется с помощью нормально разомкнутого контакта одного из устройств пожарной сигнализации или нажатием обычной кнопки с нормально разомкнутыми контактами. По аналогичной схеме отключается сразу несколько расцепителей, распределенных по отдельным группам.

Независимый расцепитель для автоматических выключателей

Как уже отмечалось, это устройство является дополнительным защитным элементом электрической цепи. С его помощью осуществляется дистанционное отключение автоматов или выключателей нагрузки.

Наибольшее распространение автономный выпуск получил при проектировании вентиляционных систем. В соответствии с нормативными документами при пожаре вентиляция должна отключаться очень быстро. Поэтому к вводному автомату, установленному в распределительном щите, обслуживающем систему вентиляции, дополнительно подключается независимый расцепитель.

Модульные автоматы

устанавливаются в электрощитах, рассчитанных на токи до 100 ампер. Общий вход в большинстве случаев защищен выключателем нагрузки. Именно к нему подключается самостоятельное отключающее устройство, выполняющее отключение в аварийных ситуациях. Если входной ток более 100 А, требуется более мощный автоматический выключатель. Также можно подобрать для него наиболее подходящий независимый расцепитель.

С помощью этого устройства возможно отключение не только однофазного, но и трехфазного оборудования. Для того чтобы расцепитель начал работать, вполне достаточно подать на его катушку импульс напряжения. Возврат выпуска в исходное состояние осуществляется с помощью кнопки «возврат». Нажатие вручную указывает на дистанционное отключение, а не от короткого замыкания.

Отключение независимых расцепителей может произойти по разным причинам. Наиболее распространены следующие:

Чрезмерные скачки напряжения в сторону увеличения или уменьшения.
Нарушение установленных параметров, изменение состояния электротока.
Отказ в работе машин, невозможность выполнения ими своих функций.

Аналогичные отключающие устройства используются вместе с автоматическими выключателями. Они выполняют те же функции, но по принципу действия бывают тепловыми и электромагнитными.

Тепловые расцепители автоматов

Основным элементом тепловых расцепителей является биметаллическая пластина. Он изготовлен из двух металлов, каждый из которых имеет свой коэффициент теплового расширения.

Оба металла спрессованы между собой и при нагреве имеют разную степень расширения, что в свою очередь вызывает деформацию и коробление пластины. Если текущая ситуация не нормализуется в течение определенного периода времени, то пластина под действием возрастающей температуры коснется контактов автомата, отключив электрическую цепь.

Таким образом, срабатывание теплового расцепителя обусловлено повышением температуры пластины под действием чрезмерной нагрузки в любом месте, защищаемом машиной. То есть к проводу или кабелю определенного сечения можно подключить строго ограниченное количество приборов и оборудования. При попытке включить другое устройство суммарная мощность устройств превысит допустимое значение для данного кабеля. Ток начнет расти, что приведет к нагреву проводника. Сильный перегрев часто приводит к плавлению изоляционного слоя и возгоранию.

Эту ситуацию предотвращает срабатывание теплового расцепителя. Нагрев биметаллической пластины происходит вместе с проводом, и через некоторое время ее изгиб, воздействуя на машину, отключает подачу тока. После остывания защитное устройство включается вручную с предварительным отключением устройств, вызвавших перегрузку. Без этой процедуры машина снова выключится через некоторое время.

Использование теплового расцепителя требует точного соответствия поперечному сечению этого кабеля. Невыполнение этого требования приведет к отключению даже при нормальных нагрузках. И, наоборот, при опасном превышении тока расцепитель не среагирует и проводка выйдет из строя.

Автоматы с электромагнитными расцепителями

Расцепители, в состав которых входят независимый расцепитель и тепловой расцепитель, дополняются электромагнитным устройством с аналогичными функциями.

Необходимость их использования продиктована спецификой тепловых расцепителей, которые не могут срабатывать мгновенно, а срабатывают только на одну секунду и более. В результате они не могут обеспечить эффективную защиту от коротких замыканий. Поэтому помимо теплового устанавливается еще одно расцепляющее устройство — электромагнитное.

Конструкция электромагнитных устройств состоит из индуктора — соленоида и сердечника. В нормальном режиме работы схемы электроны проходят через соленоид и образуют слабое магнитное поле, не влияющее на общую работоспособность сети. При возникновении короткого замыкания сила тока моментально возрастает во много раз. При этом наблюдается пропорциональное увеличение мощности магнитного поля. Под его воздействием происходит мгновенное смещение сердечника, влияющее на механизм отключения. Это предотвращает серьезные последствия от действия перегрузки по току короткого замыкания.

Как проверить исправность и работоспособность выпуска

Эта проверка должна выполняться только квалифицированным персоналом. Действия выполняются в следующем порядке:

Визуальный осмотр поверхности корпуса на наличие сколов, трещин и других дефектов.
Сделайте несколько нажатий на переключатель. Рычаг должен легко перемещаться во все положения.
На следующем этапе необходимо произвести так называемую загрузку устройства, путем создания неблагоприятных условий. Для этого потребуется специальное оборудование и присутствие квалифицированного инженера-электрика. Основным тестовым показателем является временной интервал с момента увеличения тока до полного отключения устройства. Точно такая же процедура выполняется на устройстве со снятым корпусом.
При проверке теплового расцепителя обязательно нужно установить время, необходимое для срабатывания устройства под действием перегрузки по току.

», здесь я хочу рассказать вам, как правильно подключить шунтовый расцепитель S2C-A1 фирмы ABB. Дома он, конечно, не используется, так как в нем нет необходимости, но встретить его можно на работе, в офисе, и т.д.Применяется для обесточивания распределительного щита кондиционеров и другого электрооборудования при появлении сигнала «Пожар» от пожарной сигнализации.Поэтому данная статья может быть вам полезна.Написать ее меня побудило неправильное подключение этот релиз установщиками в нашем коммутаторе.Также посмотрев в интернете я понял,что эта проблема встречается довольно часто. На форумах часто пишут что релиз не отключает вводный автомат,потому что не хватает тока.Это в корне не верно.Этот релиз может не отключать вводный автомат только из-за плохой компетентности установщиков в работе с этими устройствами.

Несколько слов о самом устройстве. Независимый расцепитель S2C-A1 предназначен для дистанционного отключения защитных устройств. Подключается к автоматическим выключателям серии S200 и дифавтоматам серии DS200. Обычно его подключают к вводным автоматам, чтобы иметь возможность удаленно отключить весь электрощит.

Существует два типа расцепителя в зависимости от уровня напряжения его катушки. Это S2C-A1 и S2C-A2. Их аббревиатура отличается только последними цифрами. Для работы S2C-A1 требуется напряжение от 12 до 60 В постоянного или переменного тока. Это напряжение обычно берется от устройств пожарной сигнализации. Для S2C-A2 требуется постоянное или переменное напряжение от 110 до 415 В. Как видите, разница только в уровне напряжения. Эти типы расцепителей подключаются к автоматическим выключателям только с правой стороны. Если вдруг по каким-то причинам вам потребуется подключить независимый расцепитель к автомату с левой стороны, то вам уже нужно заказывать S2C-A1L или S2C-A2L. На это указывает последняя буква «L» в обозначении.

Схема подключения независимого расцепителя очень проста. У него всего два контакта, к которым подключаются провода. Но монтажники часто упускают одну мелочь, из-за которой не работает схема и не обесточиваются щитки.

Позвольте мне рассказать вам о нашем деле. Все началось с того, что при подаче сигнала огня на S2C-A1 он не выключал вводной автомат, а что-то щелкало в выпуске внутри. Было ощущение, что у него просто не хватило сил пошевелить рукоятью пулемета.

Ниже представлена фотография вводного автоматического выключателя панели питания нашего кондиционера. Это трехфазный автоматический выключатель с независимым расцепителем S2C-A1, подключенным с правой стороны.

Было решено разобрать все это хозяйство, чтобы найти ответ на вопрос: в чем может быть дело?

S2C-A1 отсоединяется от машины без особых усилий. Для этого их нужно потянуть в разные стороны. Для справки вставьте между ними шлицевую отвертку.

Оказалось, что этот независимый выпуск воздействует на машину только через тонкий металлический штифт, соединяющий их ручки управления. Этого недостаточно для удаленного отключения машины. Вы сами пробовали отключить 3х полюсный автомат вручную? Вот где нужна сила. Следовательно, на машину должно влиять что-то еще, чего здесь нет.

Оказывается все просто. Как говорят в народе: «Дело было не в катушке». Отсутствовала небольшая безвредная пластиковая вилка. Она выглядит беспомощной на фоне этих мощных устройств.

Его длина около 16 мм.

Этот штекер должен быть вставлен в оба устройства в специальные пазы. На машине этот паз изначально закрыт круглой заглушкой. Его можно легко удалить с помощью отвертки.

Я взвел автомат и отверткой слегка надавил на его механизм через открытое отверстие и автомат тут же выключился. Ура! Осталось найти такую вилку.

Как оказалось, отдельно он не продается и нужно только купить новый выпуск S2C-A1, который стоит около 1250 рублей. Искать старую было бесполезно, так как она лежала в хламе уже несколько месяцев. Куда пойти — купил.

Независимый расцепитель S2C-A1 производства ABB продается в пластиковой упаковке. Нужная нам вилка находится в той же упаковке, но в специальном отсеке. Будь осторожен!

На фото ниже это хорошо видно.

Когда установщики открывают пакет, форк летит домой и ни у кого проблем нет. Что-то вроде этого! Это наши монтажники!

Не понимаю, почему при разработке этого устройства нельзя было предусмотреть его первоначальную привязку к релизу. То есть сделать так, чтобы он был с этой вилкой единым целым и не отсоединялся от нее. У него уже три штифта торчат. Сделали бы четвертый и не было бы проблем. Или хотя бы напишите предупреждение на упаковке крупными буквами: «Внимание! Внутри находится мелочь! Не потеряйте ее!»

Все готово к сборке. ..

Эта вилка имеет тройную вилку с одной стороны и двойную вилку с другой. Итак, тройной штекер необходимо вставить в саму машину. Она там хорошо сидит. И двойная вилка должна идти в релиз S2C-A1.

Выглядит примерно так…

Наденьте и готово!

Повторное испытание независимого расцепителя с установленной вилкой показало, что S2C-A1 очень легко и быстро отключал мощный трехфазный выключатель. Как видите, большего тока тут и не надо, как советуют на некоторых форумах.

Спасибо за внимание!

Давайте улыбнемся:

Странные люди — электрики!
Они стоят на земле и ищут землю!

В каждом устройстве, выполняющем функции защитного механизма электрических сетей в доме, имеется независимый расцепитель для автоматического выключателя. Такое устройство подразумевает механическую связь с выключателем и считается встроенным в машину.

Задача этого устройства в автоматическом приборе помочь отключить электрическую сеть в случае приближения негативного фактора, такого как короткое замыкание или утечка тока из самого прибора или бытовых приборов.

Внимание! Используйте оборудование строго в указанных температурных условиях. Отклонение от нормы не рекомендуется .

На самом деле учеными зарегистрировано большое количество случаев, почему срабатывал параллельный расцепитель, но самые распространенные и самые распространенные это:

Падение напряжения в электрической цепи;
повышение напряжения, изменение текущего состояния;
изменение указанных характеристик;
непонятная поломка и дисфункция машин.

Независимый расцепитель

По очень многим причинам современные устройства обычно оснащены несколькими механизмами для удобного разделения сети. Их производство производится в основном из электромагнитных и механических, иногда электронных частиц. Размыкание автоматических выключателей позволит вам оставить в целости и сохранности все имеющиеся в доме электроприборы. Эти встраиваемые устройства принято делить на два типа.

Типы встроенных расцепителей

Первая разновидность – бытовая. Их механизм срабатывает исключительно от напряжения, которое проходит по главной цепи автоматического выключателя. Такие устройства способны работать удаленно, в отличие от других систем защиты электрических сетей. Выпуск активно помогает отключать от сети все устройства и источники, регулярно потребляющие электроэнергию, в случае заметного отклонения напряжения от заданной нормы. Однако такая установка имеет и тот недостаток, что она преобразует потери энергии в тепловыделение и проводит его через изолирующий проводник. Иногда такой фактор приводит к некорректному отключению выключателя.

В копилку электрика! Следить за характеристиками механизма, в некоторых случаях могут быть отклонения от нормы.

Внешний вид выпуска

В последних образцах и системах этот недостаток устранен за счет наличия биметаллической пластины, ранее не применявшейся при формировании автоматического защитного устройства. Это помогает предотвратить перегрев машины.

Метод проверки работы расцепителей автоматических выключателей

Часто возникают споры, требующие разъяснения, как правильно проверить работоспособность выпусков, в этом особенно заинтересованы установщики-любители, то есть люди, справляющиеся самостоятельно при установке автоматики.

Сначала проведите визуальный осмотр, то есть осмотрите всю коробку. Важно, чтобы корпус был целым, без деформации;
Попробуйте ключ выключателя, убедитесь, что он без труда принимает форму во включенном положении, а также в обратном направлении;
Требуется провести нагрузку, иначе говоря, проверку автомата отключения сети при неблагоприятных условиях. Этот эксперимент проводится на специализированном оборудовании под руководством опытных электриков. С помощью определенных способностей просто фиксируется время сброса релиза с момента получения повышенного напряжения.
Освободите выпуск от стенок корпуса и следуйте за ним под действием снаряжения. В случае утечки тока пластина должна за доли секунды нагреться и деформироваться, а это сигнал того, что рычаг автомата выключен.

Внимание! Проверка автоматических выключателей на работоспособность должна производиться строго в спецодежде и под наблюдением опытного специалиста.

При проверке теплового отклика фиксируется время, в течение которого автомат переходит в выключенное состояние под действием напряжения.

Расцепитель с индуктивной катушкой

Для чего используется развязка? В первую очередь его задачами считается осуществление защиты по отношению к электрической сети от напряжения, которое может даже в минимальном показателе, но превышать значение номинального тока, указанное в паспорте устройства. Не забывайте обращать внимание на класс устройства, он указывает, на каком этапе подача электроэнергии по цепи должна прекратиться.

Никогда не писал про релизы, так как думал, что с ними все ясно и понятно. Но мои очаровательные синхронисты сказали мне, что этот пост нужен всему миру, потому что три разных человека спрашивали меня об этих релизах ранее на этой неделе. Как обычно, надоело всем одно и то же писать — и делаю пост! =)

Что это за расцепитель? Это приспособление, которое необходимо для того, чтобы заставить машину работать и выключаться. И для чего это? Изначально это проблема для пожарных: когда на щит поступает сигнал «Пожар», то всю вентиляцию нужно отключить, чтобы она не раздувала огонь (если это не так, поправьте меня, пожалуйста, в комментариях) . Чтобы не ставить для этого контакторы (что дороже и греется), мы нашли простое решение в виде расцепителя.

В основном эти расцепители используются так: необратимо (пока не придешь и не включишь руками) отключишь какую-нибудь цепь. Один из заказчиков попросил поставить ему расцепитель прямо на вводной выключатель, чтобы он по внешней команде отсекал ему ввод в щитке. Да! Разрушитель! Поскольку модульные автоматические выключатели АББ были обновлены до серии SD200 (), к ним подошли те же аксессуары, что и к автоматическим выключателям серии S200.

Будьте осторожны! Расцепители подходят ТОЛЬКО для автоматических выключателей и автоматических выключателей полноценных серий — С200, СД200. Бытовые серии Ш300(Л), ШД200 не подходят!

А также эти самые выпуски АВВ есть на тренажере вагона ОКА в Столичном УПЦ на станции Выставочная. Там они используются для имитации срабатывания автоматов в вагоне — на этом отрабатываются различные аварийные ситуации (в метро они называются «кейсы») при обучении водителей.

Вот коды заказа для них:

2CDS200909R0001 ABB S2C-A1 Дистанционный расцепитель для S200 AC/DC 12..60V (правое подключение)
2CDS200909R0002 ABB S2C-A2 Дистанционная разблокировка для S200 AC 110..415 В (правое подключение)

Внутри расцепителя находится слабый электромагнит, который тянет рычаг внутри автомата и тем самым заставляет его срабатывать и выключаться. Все просто! Вот схема подключения цепь расцепителя очень хорошо бы защитить предохранителем ):

Посмотрите, как тут хитро подключен релиз: он сам отключается. Почему это делается? Вот почему: первые модели выпусков (и особенно китайских) имели внутри только электромагнит. Понятно, что если в этом случае на электромагнит постоянно подавать питание, то он и сработает, и перегреется, и умрет. Потом расцепители были доработаны, чтобы он мог сам отключаться, но схема осталась исторической.

Если внешним сигналом, по которому должен быть отключен расцепитель, является обычный сухой контакт, то возьмите расцепитель на 230В и сделайте так, как показано на моей схеме. Если хотите сбросить автомат низковольтным сигналом, то берите расцепитель низковольтный, но лучше сделать управляющий сигнал импульсным. На всякий случай.

Ну и третий вариант — развязать все что хотим с помощью промежуточных реле, конечно. И инвертирование сигнала, если нужно, и управляющие напряжения.

Расцепитель должен быть подключен к выключателю или выключателю, прежде чем мы поставим их на DIN-рейку в распределительном щите. В комплекте с выпуском идет небольшой рычажок и инструкция. У автомата или рубильника нужно отклеить заглушку около рукоятки и вставить туда этот рычаг. Инструкция была очень мутная, и у меня получилось с четвертой попытки. Поэтому я попытался сфотографировать, как этот рычаг находится в приводе машины:

И после того, как рычаг вставлен, он должен выглядеть так:

Можно даже проверить его работу: взведите автомат или рубильник, нажмите на рычаг, и автомат тут же выключится.

После этого в выключенном положении прищелкиваем расцепку к автомату или в нашем случае рубильник:

А вот так все это выглядит, где этот релиз должен отключить десяток линий небольших однофазных фанкойлов. На фото тестовое питание брошено на переключатель сверху — я просто проверял правильно ли поставил рычаг управления в переключатель.

Здесь изначально было задумано, что фанкойлы будут питаться от трех фаз — поэтому я заказал трехполюсный выключатель. Потом заказчик настоял на том, чтобы все фанкойлы были подключены к одной фазе, и стал ломаться выключатель L-N. Вот и весь фокус с релизерами!

Независимые расцепители — это устройства, устанавливаемые с автоматическими выключателями. Чаще всего модели используются при Важно также отметить, что расцепители способны работать с выключателями нагрузки.

Производители выпускают модели на 20, 24 и 30 А. Конструкция устройства может отличаться. Для того, чтобы более подробно разобраться в этом вопросе, необходимо рассмотреть схему штатного выпуска.

Схема обычной модели

Независимый расцепитель для имеет диодный выпрямитель. Динисторы используются с различной проводимостью. В этом случае эспандеры устанавливаются с модуляторами. Если рассматривать модификации для переключателей фаз, то в них предусмотрен приемопередатчик. Реле чаще всего устанавливают внизу конструкции.

Изоляторы используются для безопасной работы расцепителя. Контакты расположены над модулятором. Транзисторы установлены друг напротив друга. Кенотроны часто используют с внешней обмоткой и монтируют за модулятором.

Принцип действия

Как работает параллельный расцепитель? Этот вопрос волнует многих, но ответ на него предельно прост. По сути, принцип работы независимого расцепителя основан на изменении положения контактов. Происходит это из-за подачи короткого импульса с диодного выпрямителя. В этом случае транзистор играет роль проводника. За счет модулятора можно регулировать частоту релиза. Для борьбы с электромагнитными помехами используется кенотрон.

Подключение устройства

Как подключить независимый расцепитель? Если рассматривать системы вентиляции, то устройство подключается через динисторы. В этом случае выходные контакты подключаются через изоляторы. Сам параметр отрицательного сопротивления должен колебаться в районе 25 Ом. Подключение к реле осуществляется через расширитель. При подключении проверьте пороговое сопротивление. Указанный параметр не должен превышать 30 Ом. Расцепитель фиксируется в силовом щите. Для проверки напряжения необходимо использовать тестер.

Модели на 20 А

Расцепители на 20 А часто используются для фазовых переключателей. Параметр порогового напряжения для моделей находится в районе. Некоторые модификации выполнены со стабилизаторами. Также важно отметить, что на рынке есть версии с системой защиты IP20. Транзисторы в них используются широкополосного типа. Все это говорит о том, что они могут выдерживать большие перегрузки в цепи.

Многие модели подключаются к щиту через кенотроны. Выпускаются они чаще всего двухконтактного типа. Проводимость тока у многих моделей не превышает 5 мкм. Также важно отметить, что модели для систем вентиляции выпускаются с емкостными модуляторами. В некоторых случаях их монтируют с расширителями. Они идеально подходят для дистанционного управления выключателями.

Устройства на 24 А

Устройства на 24 А состоят из диодных выпрямителей. Их устанавливают с разной проводимостью. Как правило, в серии IP21 используется система защиты. Однако в данном случае многое зависит от производителя. Модуляторы применяются только ортогонального типа. Для импульсных выключателей подходят модели на основе полупроводниковых тиристоров.

Стабилизаторы в приборах используются с низкой чувствительностью. Выходное напряжение расцепителей этого типа не превышает 20 В. В среднем показатель проводимости тока составляет 3 мкм. Изоляторы используются для крепления устройства к щиту. Если рассматривать модификации без трансиверов, то в них используется конденсаторный блок. Многие модификации подходят для низковольтных автоматических выключателей.

Модификации на 30 А

Расцепители на 30 А изготавливаются с кодовыми расширителями. Показатель выходного напряжения у моделей составляет 35 В. Как правило, выпрямители бывают диодного типа. В этом случае контакты установлены на подвижных пластинах. Приемопередатчики используются со многими моделями, подключенными к платам через конденсаторные батареи. Во избежание больших перегрузок цепи используются расширительные динисторы.

Некоторые выпуски выполнены на базе двухполюсного трансивера. Отличительной их особенностью является высокая проводимость тока. Этот параметр колеблется в районе 6 мкм. Однако недостатком таких систем является быстрый износ конденсаторов. Также важно отметить, что модели не подходят для импульсных выключателей.

Модель Z-ASA/230

Выключение вентиляции в случае пожара с помощью независимого расцепителя Z-ASA/230 выполняется очень быстро. Эта модель выполнена с подвижными пластинами. Всего имеется шесть пар контактов. Для импульсных выключателей это устройство идеально подходит. Также важно отметить, что модель способна работать в условиях повышенной влажности. Фактическое размыкание контактов осуществляется очень быстро. Для дистанционного управления системой вентиляции эта настройка хорошо подходит. Токопроводимость представленного выпуска составляет 4,5 мкм.

В этом случае выходное напряжение на реле равно 30 В. Стабилизатор в устройстве установлен без переходника. Транзисторы сдвоенные. Модель не имеет кенотрона. Независимый расцепитель подключается к щиту через динистор. Устанавливается одной панелью, которая находится внизу корпуса. Перед подключением устройства в первую очередь проверяется отрицательное сопротивление каждой фазы. Также важно отметить, что проводку важно тщательно изолировать.

Модель Z-ASA/250

Для чего нужен независимый расцепитель Z-ASA/250? Эта модель используется исключительно для переключателей фаз. Его проводимость по току составляет 4,5 мкм. Пороговая перегрузка устройства не более 24 А. Выходное напряжение на реле не превышает 33 В. Выпрямитель установлен диодного типа. Всего в устройстве пять пар контактов. Модулятор этого релиза ортогонального типа. Для подключения модели используется конденсаторный блок, входящий в стандартный комплект модификации.

Если говорить о конструктивных особенностях, то важно отметить, что трансивер используется как однополюсный. Система защиты предусмотрена производителем с маркировкой IP30. Минимально допустимая температура выпуска не более -15 гр. Стабилизатор в этой комплектации не предусмотрен.

Модель IEK Ph57

Этот параллельный расцепитель (фото представлено ниже) достаточно востребован. Прежде всего, важно отметить его компактность. Для подключения к экрану используется небольшой конденсаторный блок. Всего в модели используется два выпрямителя. Контакты в данном случае подвижного типа. Сам расширитель находится внизу конструкции вместе с реле. Трансивера в этом случае нет.

Если говорить о параметрах расцепителя, то важно отметить, что он поддерживает выходное напряжение на уровне 40 В. Пороговая перегрузка модели составляет 30 А. Минимально допустимая температура расцепителя не превышает -10 градусов . Модель не боится повышенной влажности. Система защиты стандартно применяется с маркировкой IP30. Проводка в этом случае используется с изоляторами для безопасной эксплуатации.

Модель IEK RN48

Этот независимый расцепитель (схема подключения показана ниже) производится с двумя выпрямителями диодного типа. Реле в устройстве использует высокое напряжение. Текущий параметр проводимости находится на уровне 4 мкм. Всего в устройстве два резистора. Контакты устанавливаются на специальные пластины. Прямое вскрытие осуществляется достаточно быстро. Также важно отметить, что устройство допускается подключать через конденсаторный блок. Выходное реле расположено в нижней части конструкции.

Модулятор ортогонального типа. Для переключателей фаз модель подходит. Если говорить о параметрах, то важно отметить, что порог перегрузки находится на уровне 24 В. Максимальное выходное напряжение на реле достигает 30 В. Минимально допустимая температура модификации -15 градусов. Система защиты в выпуске используется с маркировкой IP30.

Модель IEK RN50

Этот независимый расцепитель предназначен для импульсных и фазовых переключателей. Он хорошо подходит для систем вентиляции и приводов. Текущий показатель проводимости составляет около 3 микрон. Параметр отрицательного сопротивления на реле максимально достигает 46 Ом. Трансиверы в выпуске двухполярного типа. Всего у модели три пары контактов.

Крепятся на специальные пластины, которые расположены над реле. Модулятор предусмотрен производителем ортогонального типа. Запрещается подключать модель через блок конденсаторов. Для этого подходит только кенотрон. Минимально допустимая температура выпуска -10 градусов. Выходное напряжение реле достигает максимума 40 В.

Модель SHUNT 230 В перем. тока

Этот независимый расцепитель может использоваться только в сочетании с переключателем фаз. Для дистанционного управления приводом модель подходит идеально. Расширитель здесь применяется кодового типа. Также из особенностей следует отметить наличие подстроечных резисторов. Прямая передача сигнала осуществляется благодаря диодному выпрямителю. Модулятор используется в схеме ортогонального типа. Пороговая перегрузка системы не превышает 30 А. Минимально допустимая температура расцепителя составляет -20 градусов.

Модель SHUNT 250 В переменного тока

Этот независимый расцепитель (схема подключения показана ниже) основан на диодном выпрямителе. Он расположен над реле. Если говорить о параметрах устройства, то отрицательное сопротивление системы составляет 44 Ом. При этом пороговая перегрузка составляет не более 24 А. Для подключения модификации предусмотрен компактный конденсаторный блок. Проводники в этом случае используются с изоляторами. Всего в модели три пары резисторов. Они расположены над выпрямителем. Стабилизатор в данном случае производителем не предусмотрен. Для маломощных приводов эта модель идеальна.

Модель S2C-A

Этот независимый расцепитель может использоваться только с импульсными выключателями. Выпрямитель в устройстве установлен диодного типа. Реле используется с расширителем. Показатель проводимости по току не более 4,5 мкм. Приемопередатчики устанавливаются над реле.

Стабилизатор в представленном релизе не установлен. Контакты модели расположены на пластинах. Передача сигнала осуществляется благодаря модулятору ортогонального типа. Выпуск подключается через кенотрон. Конденсаторные блоки для этой цели не подходят. Минимально допустимая температура выпуска находится на уровне -10 градусов.

Промышленная система управления реле | Подключение цепи реле 24 В постоянного тока

Введение

Промышленные реле десятилетиями использовались в автоматизации . Эти фундаментальные строительные блоки электрических цепей позволили первым автоматизированным системам функционировать без современных ПЛК и компьютеров. Хотя сегодня вы не найдете логических схем на основе реле, они по-прежнему играют важную роль в современных системах управления.

Механическое реле имеет большое преимущество перед полупроводниковым контактом: оно способно проводить большие токи и питать нагрузки, для которых потребовался бы гораздо более крупный и дорогой полупроводник. У них есть некоторые недостатки; одним из которых является тот факт, что они ломаются намного быстрее из-за повторяющихся движений. Хотя реле не рекомендуется во многих случаях, его все же следует использовать для нагрузок, требующих большой силы тока: двигателей, нагревателей, приводов и т. д.

В этой статье мы рассмотрим простое «кубик льда» или промышленное реле, рассмотрим основные функции и исследуем процесс подключения.

Промышленные механические реле

Механическое реле состоит из двух основных компонентов: катушки и одного или нескольких наборов контактов . Когда на катушку подается напряжение, нормально разомкнутые контакты замыкаются, а нормально замкнутые размыкаются. Важно знать терминологию, а также разницу между ними. Кроме того, важно быстро определить конфигурацию конкретного реле и цепи на основе схемы на передней панели конкретного реле.

Вот пример:

Вышеупомянутое реле имеет катушку 24 В постоянного тока между контактами A и B. Обратите внимание, что реле постоянного тока будет иметь полярность, назначенную клеммам, а реле переменного тока — нет. В этом случае положительная клемма — это клемма A, а отрицательная — клемма B .

Контакты пронумерованы от 1 до 9. Следуя схеме, мы можем идентифицировать контакты следующим образом:

Нормально разомкнутый

4 – 7
5 – 8
6 – 9

Нормально замкнутый

1 – 7
2 – 8
3 – 9

Нормально открытый контакт не проводит электричество, пока катушка обесточена. Другими словами, вы можете измерить бесконечное сопротивление на любой из клемм, перечисленных в списке «Нормально разомкнутый» выше, когда катушка реле не питается . Как только катушка начинает потреблять ток, а реле находится под напряжением, контакты начинают проводить ток.

В случае нормально замкнутых контактов все наоборот. Они будут проводить ток в обесточенном состоянии и перестанут проводить ток при подаче питания.

Подключение промышленного реле 24 В постоянного тока или 110 В переменного тока в системах управления

Выход ПЛК или вспомогательного устройства, такого как Point IO или Flex IO, может использоваться для питания катушки реле. Запрограммировав катушку на включение и выключение, контакты реле будут переходить из обесточенного состояния во включенное и обратно. Это действие позволит току циркулировать. Создав эту петлю, мы можем построить схему, которая будет питать нагрузку в зависимости от состояния реле .

Используя приведенный выше пример, мы подключим положительную клемму к выходу на базе ПЛК. Минусовая клемма соединена с землей источника питания 24 В постоянного тока.

Теперь, когда мы можем управлять реле, мы можем использовать другие клеммы для создания вспомогательных цепей. Контакт реле представляет собой электрический переключатель, поведение которого можно сравнить с выключателем освещения. При нажатии переключателя цепь либо включается, либо выключается. Комбинируя несколько реле последовательно или параллельно, можно создать сложную логику, для которой потребуется

Практическое использование реле

Есть время и место для использования любой технологии. Механическое реле имеет много недостатков, которые делают его не идеальным выбором в большинстве случаев. Тем не менее, это обязательный компонент многих схем, о которых я могу думать.

Избегайте использования реле в цепях, управление которыми может осуществляться через полупроводниковый выход . Другими словами, по возможности используйте стандартный выход, привязанный непосредственно к нагрузке, вместо реле. Проблема с использованием механического реле заключается в том, что оно выйдет из строя после определенного количества использований. Твердотельный компонент прослужит гораздо дольше.

Используйте реле на нагрузках, которые превышают текущие требования стандартного входа/выхода . Сюда входят нагреватели, клапаны, двигатели и т. д. В определенных обстоятельствах эти компоненты будут включать встроенное реле и, таким образом, не потребуют отдельного компонента. Примером этого может служить клапан SMC, который имеет внутреннее реле и может управляться стандартным выходом. В этом случае реле не требуется.

Наконец, реле особенно полезны при разделении логических областей цепей . Примером этого может быть сигнал «Готов» конкретной машины. Как производитель машин, вы можете предоставить клиенту сигнал, который сообщит им, когда машина «готова», «работает», «не работает» и т.
