Arduino часы на газоразрядных индикаторах. Часы на газоразрядных индикаторах: создание необычного ретро-гаджета своими руками

Как сделать оригинальные часы на газоразрядных индикаторах. Какие компоненты потребуются для сборки. Особенности конструкции и схемотехники nixie-часов. Пошаговая инструкция по изготовлению ламповых часов своими руками. Где купить газоразрядные индикаторы для проекта.

Содержание

Что такое часы на газоразрядных индикаторах и почему они так популярны

Часы на газоразрядных индикаторах, также известные как nixie-часы, представляют собой уникальный ретро-гаджет, сочетающий в себе винтажную эстетику и современные технологии. Основой таких часов являются газоразрядные индикаторы — специальные лампы, в которых цифры формируются светящимся газовым разрядом.

Популярность nixie-часов обусловлена несколькими факторами:

  • Необычный внешний вид и «теплое» свечение цифр
  • Ностальгия по технике прошлого века
  • Интересный DIY-проект для радиолюбителей
  • Уникальность и эксклюзивность готового изделия
  • Сочетание ретро-стиля и современной электроники

Несмотря на то, что газоразрядные индикаторы больше не производятся, интерес к ним только растет. Это делает nixie-часы желанным предметом для коллекционеров и ценителей необычных гаджетов.


Основные компоненты для создания часов на газоразрядных индикаторах

Для сборки nixie-часов потребуются следующие основные компоненты:

  1. Газоразрядные индикаторы (например, ИН-14, ИН-12)
  2. Микроконтроллер (Arduino, ATmega и др.)
  3. Высоковольтный преобразователь напряжения
  4. Драйверы для управления индикаторами
  5. Модуль часов реального времени
  6. Источник питания
  7. Корпус

Ключевым элементом являются сами газоразрядные индикаторы. Их можно приобрести на радиорынках, в интернет-магазинах или у коллекционеров. Стоимость индикаторов может быть довольно высокой из-за их раритетности.

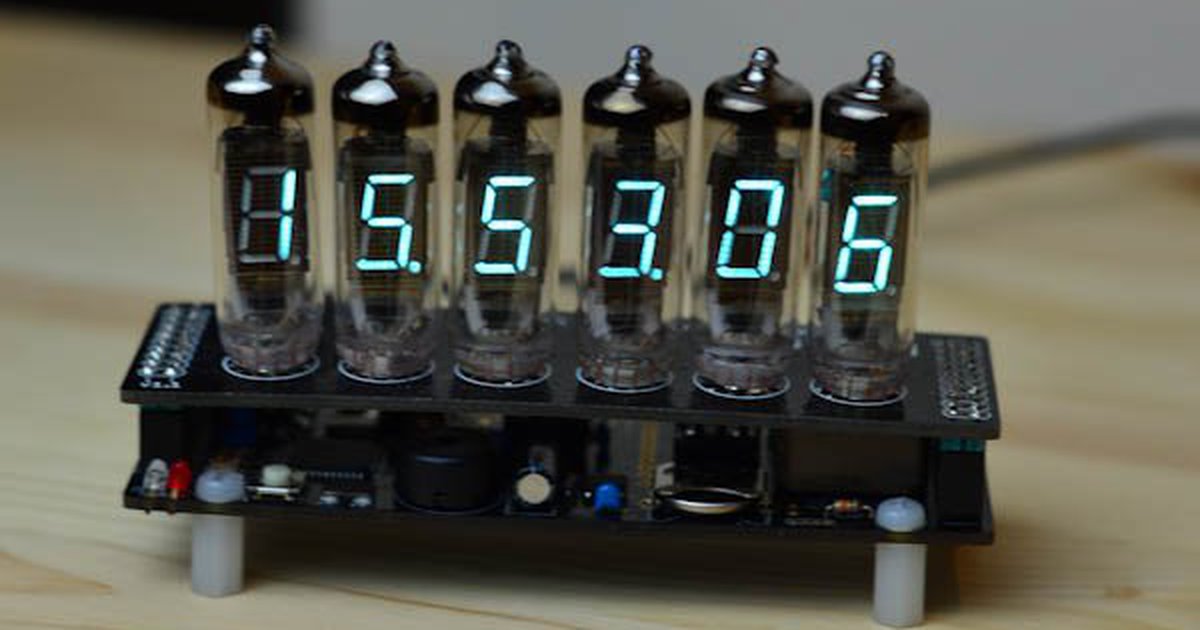

Схемотехника часов на газоразрядных индикаторах

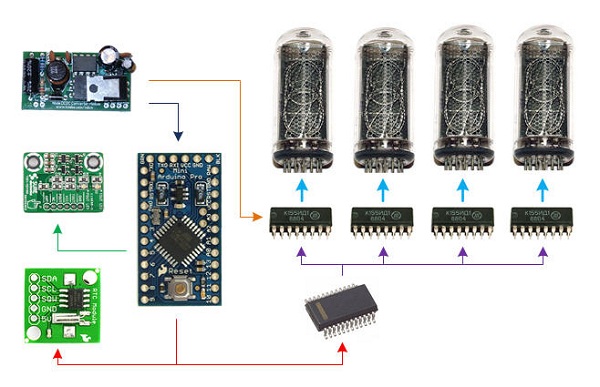

Типовая схема nixie-часов включает следующие основные узлы:

  • Микроконтроллер, управляющий всей логикой работы
  • Высоковольтный блок питания на 170-180 В для индикаторов
  • Драйверы (например, К155ИД1) для коммутации анодов индикаторов
  • Модуль часов реального времени для отсчета времени
  • Кнопки управления для настройки

Микроконтроллер по сигналам от часов реального времени формирует нужные цифры на индикаторах, управляя драйверами. Высоковольтный преобразователь обеспечивает необходимое напряжение для работы ламп.


Пошаговая инструкция по сборке часов на газоразрядных индикаторах

Процесс изготовления nixie-часов включает следующие основные этапы:

  1. Подготовка и проверка газоразрядных индикаторов
  2. Изготовление печатной платы по выбранной схеме
  3. Монтаж электронных компонентов на плату
  4. Программирование микроконтроллера
  5. Сборка и настройка высоковольтного блока питания
  6. Изготовление корпуса и установка платы
  7. Финальная сборка и тестирование часов

При работе необходимо соблюдать меры предосторожности, так как схема содержит высокое напряжение. Рекомендуется использовать качественные компоненты для надежной работы устройства.

Особенности выбора и подготовки газоразрядных индикаторов

При выборе газоразрядных индикаторов для часов следует обратить внимание на несколько важных моментов:

  • Тип индикатора (ИН-14, ИН-12, IN-12 и др.)
  • Состояние индикатора (новый или б/у)
  • Цвет свечения (оранжевый, синий и др.)
  • Наличие всех выводов и целостность стекла
  • Равномерность свечения цифр

Перед использованием индикаторы нужно проверить на работоспособность. Для этого можно собрать простой тестер на высоковольтном преобразователе. Важно убедиться, что все сегменты загораются равномерно и без искажений.


Программирование микроконтроллера для управления часами

Для управления nixie-часами необходимо запрограммировать микроконтроллер. Основные функции программы:

  • Считывание времени с модуля часов реального времени
  • Управление драйверами индикаторов
  • Обработка нажатий кнопок для настройки
  • Реализация дополнительных функций (будильник, термометр и т.д.)

Программу можно написать на языке C/C++ с использованием Arduino IDE или других средств разработки для микроконтроллеров. В интернете доступны готовые скетчи, которые можно адаптировать под свой проект.

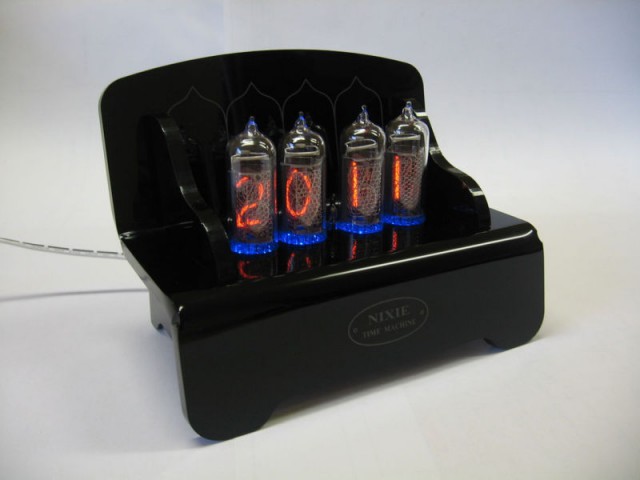

Варианты дизайна корпуса для часов на газоразрядных индикаторах

Корпус nixie-часов играет важную роль не только в защите электроники, но и в создании уникального внешнего вида. Популярные варианты дизайна:

  • Минималистичный прозрачный корпус из оргстекла

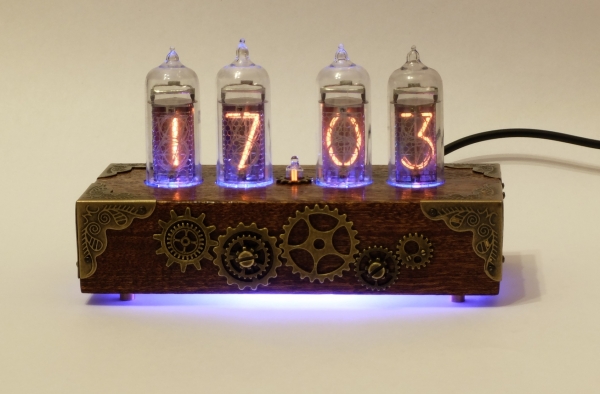

  • Деревянный корпус в ретро-стиле

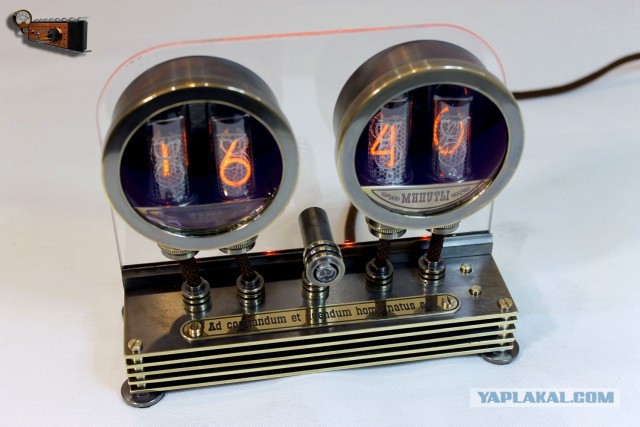

  • Металлический корпус в стиле стимпанк
  • 3D-печатный корпус оригинальной формы
  • Встраивание часов в винтажные предметы (радиоприемники, телефоны)

При разработке корпуса важно учесть вентиляцию, так как газоразрядные индикаторы выделяют тепло. Также нужно предусмотреть удобный доступ к кнопкам управления и возможность замены индикаторов в будущем.


Дополнительные функции и модификации nixie-часов

Базовую конструкцию часов на газоразрядных индикаторах можно дополнить различными функциями:

  • Термометр и гигрометр
  • Барометр
  • Будильник
  • Подсветка RGB
  • Беспроводное управление через Wi-Fi или Bluetooth
  • Анимация смены цифр
  • Автоматическая регулировка яркости

Добавление этих функций потребует изменения схемы и программы микроконтроллера. Некоторые модификации могут существенно усложнить проект, но сделают часы более функциональными и интересными.

Где купить компоненты для сборки часов на газоразрядных индикаторах

Основные места, где можно приобрести компоненты для nixie-часов:

  • Радиорынки и магазины радиодеталей
  • Интернет-магазины электронных компонентов
  • Специализированные сайты по nixie-часам
  • Сайты объявлений (для поиска б/у индикаторов)
  • Китайские торговые площадки (AliExpress, Banggood)

Газоразрядные индикаторы лучше покупать у проверенных продавцов, так как есть риск приобрести неработающие или поддельные лампы. Остальные компоненты легко найти в обычных магазинах электроники.



Часы на газоразрядных

Главными отличиями этой версии являются размеры и количество использованных деталей. В качестве микроконтроллера используется Arduino nano V3. С использованием его ШИМ построен преобразователь напряжения. На вход преобразователя подается 5 вольт и шим сигнал частотой 30 кГц от микроконтроллера. На выходе получаем приблизительно вольт.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Часы на газоразрядных индикаторах
  • ЧАСЫ НА ГАЗОРАЗРЯДНЫХ ИНДИКАТОРАХ
  • Что-то пошло не так 🙁
  • Тёплый ламповый свет или часы на газоразрядных индикаторах ИН-12
  • Часы на газоразрядных индикаторах своими руками
  • OLX. ua — объявления №1 в Украине — часы лампах ин
  • Arduino часы на газоразрядных индикаторах

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Часы на газоразрядных индикаторах c GPS

Часы на газоразрядных индикаторах


Switch to English регистрация. Телефон или email. Чужой компьютер. Nixie clock часы на газоразрядных индикаторах. Nixie clock часы на газоразрядных индикаторах , Подробнее.

Все записи Записи сообщества Поиск Отмена. Виктор Турцев запись закреплена четыре часа назад. Доброго времени суток! Может кому нужно. Обменяю на готовые часы или ваши предложения. Вячеслав Ильин запись закреплена четыре часа назад. Вот такой корпус. Валерий Некрасов запись закреплена вчера в Валерий Некрасов. Соберу на заказ часы на ин14, ин Роман Витальевич запись закреплена вчера в Продам, может кому нибудь надо.

За подробностями в личные сообщения. Матвей Лобастов запись закреплена вчера в Продам часы. Высокая точность ds32khz , RGB подсветка, 6 различных эффектов смены цифр, термометр ds18b20 и календарь.

Киров, почта. Диман Родионов запись закреплена 8 окт в Добрый день! Есть ли у кого нибудь схема часов на ин 14 или немецких лампах z со списком элементов? Если не жалко поделитесь пожалуйста , давно хотел собрать, есть данные лампы, а схемы нет. Спасибо большое заранее. Михаил Конарев запись закреплена 8 окт в Кому интересно — пишите. Подскажите, что это? Может быть, кому-то пригодится? О цене договоримся!. Сначала интересные. Рустам Давлетшин. Как раз на комплект часов.

Роман Витальевич ответил 4 ответа. Лёха Петлин. Александр Карпов запись закреплена 4 окт в Часики ин 17 ин 2. Тимофей Носов. Аккуратно сделано. Но в очередной раз неудачно продумана ориентация разъема USB и подключение шнура питания. На всех фото часы лежат в горизонтальной плоскости. И проблема понятна, если часы поставить перед собой, громоздкий шнур будет торчать сверху и будет заваливать часы.

Александр Карпов. Тимофей , в дальнейшем будет корпус, на плате предусмотрено 2 пяточка для подключения разъёма на проводах в корпус и также будут напечатаны ножки на которых они будут стоять, это просто тест драйв плат.

Nixie clock часы на газоразрядных индикаторах запись закреплена 13 июл Nixie clock IN ИН YouTube Сначала старые. Виктор Бойко. Подскажите, где взять схему и плату для таких часов? Вадим Антонов ответил Виктору. Александр Золотарев. Максим Корепин. By continuing to browse, you consent to our use of cookies.

You can read our Cookie Policy here.


ЧАСЫ НА ГАЗОРАЗРЯДНЫХ ИНДИКАТОРАХ

Ламповые часы на газоразрядных индикаторах купить оригинал или заказать реплику? Идеально подойдут для любителей оригинальных аксессуаров ручной работы и ценителей раритетных вещей. Корпус изготовлен из массива дуба с элементами латуни. Восток-2 — это 6 газоразрядных неоновых ламп с возможностью замены без пайки, 2 будильника, 2 режима смены цифр, регулировка яркости и светодиодная подсветка, возможность выбора 24 и 12 часового формата отображения времени. Благодаря классическому дизайну, прекрасно подходят для любого интерьера. Оригинально смотрятся как в квартире, так и в офисе или в загородном доме.

Здравствуйте, уважаемые читатели. Давно я хотел собрать часы на газоразрядных индикаторах, но всё катастрофически не хватало.

Что-то пошло не так 🙁

Свои индикаторы я купил на Авито за чуть больше 2т. Полный размер ИН и ИН Индикаторы года выпуска и уже давно не выпускаются отсюда на рынке они в диффеците, но представьте советские «лампы» сейчас можно купить и на Алиэкспресс , и собранные часы можно купить там же. Полный размер. Плата достаточно простая, элементов минимум, отсюда она оказалась тоньше и уже чем другие рассмотренные мной варианты, пришла в целостности, хотя были отзывы что при транспортировке отваливался конденсатор который к слово просто припаивался обратно. Плата на 8 индикаторов часы 2шт. Мой вариант особым функционалом не отличается, нет календаря, будильника, термометра…и других не нужных мне функций.

Тёплый ламповый свет или часы на газоразрядных индикаторах ИН-12

Часы на газоразрядных индикаторах мне показал друг Дмитрий. Около года назад он накопал в интернете их описание и заявил, что когда-нибудь обязательно соберет такие. В этот момент я понял две вещи. Было ясно как день, что собирать их в ближайшее время Дмитрий не будет.

Вот, захотелось и мне пополнить тут коллекцию часов на газоразрядных индикаторах ИН, которые я выковырял из какого-то старого прибора. Подобных часов в интернете продается немало.

Часы на газоразрядных индикаторах своими руками

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация. Часы на газоразрядных индикаторах DIY или Сделай сам Из песочницы В данной статье речь пойдет об изготовлении оригинальных и необычных часов. Их необыкновенность заключается в том, что индикация времени осуществляется при помощи цифровых индикаторных ламп.

OLX.ua — объявления №1 в Украине — часы лампах ин

Switch to English регистрация. Телефон или email. Чужой компьютер. Nixie clock часы на газоразрядных индикаторах. Nixie clock часы на газоразрядных индикаторах , Подробнее.

Проект часов на газоразрядных индикаторах. В интернете такие часы распространены под названием NIXIE CLOCK.

Arduino часы на газоразрядных индикаторах

В данной статье речь пойдет об изготовлении оригинальных и необычных часов. Их необыкновенность заключается в том, что индикация времени осуществляется при помощи цифровых индикаторных ламп. Таких ламп когда-то было выпущено огромное количество, как у нас, так и за рубежом.

Для изготовления отображающего устройства заданной сложности газоразрядных индикаторов потребуется меньше, чем потребовалось бы для сопоставимого по сложности устройства единичных неоновых ламп. Электроды сложены так, что различные цифры появляются на разных глубинах, в отличие от плоского отображения, в котором все цифры находятся на одной плоскости по отношению к зрителю. Трубка наполнена инертным газом неоном или другими смесями газов с небольшим количеством ртути. Когда между анодом и катодом прикладывается электрический потенциал от до вольт постоянного тока, вблизи катода возникает свечение.

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку.

Over 40 million developers use GitHub together to host and review code, project manage, and build software together across more than million projects. If nothing happens, download GitHub Desktop and try again. If nothing happens, download Xcode and try again. If nothing happens, download the GitHub extension for Visual Studio and try again. Часы на советских газоразрядных индикаторах под управлением платформы Arduino, версия 2. Решил я сделать максимально простой и доступный проект часов на газоразрядных индикаторах и Arduino! Односторонняя плата, выводные компоненты, никакой жести!

Хотите сделать заказ или возникли вопросы? С оригинальными часами со встроенными газоразрядными индикаторами х годов прошлого века можно побороть любую ностальгию по ретроэлектронике. В производстве эксклюзивных часов используются изготовленные в СССР в х годах индикаторные лампы в соответствии с высокими стандартами качества.


Народные ламповые наручные часы из Метро Исход на ИН-17 (v1.1)

5152

Сегодня я расскажу как собрать наручные часы на газоразрядных индикаторах как в игре Metro Exodus самостоятельно и легко. Его можно собрать буквально за вечер на кухне. Специально для вас я разработал печатные платы которые можно заказать на заводе за несколько баксов. Но, в то-же время, можно изготовить их самостоятельно по технологии ЛУТ.

Если соберетесь повторять, все на ваш страх и риск. Прошивка сыроватая, но рабочая.

Архив со всеми материалами для изготовления таких же часов (платы, прошивка, 3D модели) — Narodnie IN-17 V1.2

Внимание! В прошивке 1.2.7 допущена ошибка с выводами. Вот рабочая версия — in17_NarodTheards_v1.2.8

Изменения:

  • Перенесены катушка и транзистор повышения напряжения на верхний слой платы. (чтобы уменьшить толщину часов)
  • Кнопки перенесены с UART
  • Передвинул разъем с неиспользуемыми выводами Артдуино.
  • Добавлен транзистор, который оключает аналоговый вход измереня напряжения от аккумулятора. (чтобы нормально работало харакири)

Наконец-то, приехали  заводские платы от JLCPCB.

Вот схемы обих модулей:

Нам нужны компоненты. Вот все что понадобится, за исключением паяльных принадлежностей, проводов, и аккумулятора. Тут каждый пусть ориентируется на свои возможности. В статье есть перечень всех необходимых деталей.

ID Название На плате Корпус Количество
1 Микроконтроллер Arduino Nano (или китайская копия) U1 ARDUINO_NANO1 1
2 Модуль питания WeMos D1 Mini Battery Shield U3 WEMOS_D1_MINI_SHIELD 1
3 Часы реального времени DS3231 RTC Module U2 DS3231 RTC 1
4 Высоковольтный дешифратор К155ИД1 U11 DIP16 1
5 Индикатор ИН-17 N1,N2,N3,N4 IN-17 4
6 Датчик света H8 1
7 Синий светодиод 5мм H9 1
8 Пьезо пищалка H7 1
9 Оптопара TLP627 U4,U7,U9,U8,U10 DIP-4_W7. 62MM 5
10 Неонки NEON NE-2 U5,U6 NE-2 5X12 2
11 220uH L3 7*7*4 1
12 WJ300V-5.0-2P P2 CONN-TH_2P-P5.00_WJ300V-5.00-2P 1
13 BYV26C-TAP D14 SOD-57 1
14 1N4148W D1,D2 SOD-123FL_L2.6-W1.6-LS3.4-RD 4
15 1N4148WS D11,D10,D9,D8,D7,D6,D5,D4,D3,D12 SOD-323-F 10
16 10k R12,R17,R20 R0805 3
17 1k R8,R6 R0805 2
18 100k R7,R1,R2,R3,R10 R0805 5
19 100R R22,R16 R0805 2
20 22 R4 R0805 1
21 470K R5 R0805 1
22 4,7K R9 R0805 1
23 330K R11 R0805 1
24 470 R13 R0805 1
25 BC846 1B Q5,Q3 SOT-23(SOT-23-3) 2
26 IRFR320TRPbF Q2 TO-252-2 1
27 IRLML5203TRPBF Q6,Q1,Q4,Q9 SOT-23(SOT-23-3) 2
28 4. 7uF C9 CAP-D8.0XF3.5 1
29 100u C10 CAP-D6.3XF2.5 1
30 1u C1 C0805 1

Самое главное достать газоразрядные индикаторы ИН-17. Их уже давно не производят, но в свое время, произвели в огромном количестве, и найти их возможно. Как новые лампы так и БУ могут оказаться нерабочими, будьте осторожны. Если будет выбор, следите чтобы лампы были одного года выпуска и с одинаковыми цветами сетки и изоляторов. Все остальное можно купить в ближайшем радиомагазине, или заказать в Китае, что дешевле. Пока ждете платы, и детали доедут.

Из основного тут Arduino Nano — мозг системы.

Модуль питания — заряжает аккумулятор, питает всю схему

Модуль часов реального времени — благодаря своему мини аккумулятору не перестают идти даже когда сами часы отключены.

А так-же немного рассыпухи. Уделить внимание стоит советскому высоковольтному дешифратору К155ИД1, его можно купить не везде, но найти не трудно. И оптопары TLP627 лучше купить с запасом, т. к. много брака.

Высоковольтный конденсатор на 4.7 микрофарада постарайтесь найти как можно меньшего размера.

Приступаем к пайке. Тут ничего сложного. Благодаря маске на заводской плате, детальки паяются легко и аккуратно. Компонентов немного, и можно легко запаять их паяльником. Начать стоит с самых мелких SMD деталек.Тут это десяток обратных диодов 1N4148WS. Они спасают соседние с горящим электроды ламп от засветки, что повышает контрастность дисплея. Они очень мелкие, а припаять их нужно правильно — совместить полосочку на диоде с шелкографией на плате. Разглядеть, не вооруженным взглядом полосочку на диоде почти невозможно. Тут нас снова спасает микроскоп. Сначала припаиваем диоды на одну ногу, потом качественно все пропаиваем.

При помощи микроскопа можно даже понаблюдать за процессом пайки, а потом проверить качество проделанной работы.

Таким-же образом припаиваем более крупные детали.

Не перестаю радоваться насколько же удобнее собирать заводские платы. Например резисторы, их тут довольно много и они разных номиналов. Но благодаря шелкографии легко сориентироваться куда какой припаивать. На самодельных платах приходилось продумывать каждый шаг и держать открытой схему и плату в редакторе на компьютере. А номиналы резисторов удобно разглядывать во все тот-же микроскоп.

Взглянем, чего я тут понапоял. Кривенько, но на скорость не влияет.

На второй,управляющей, плате тоже есть немного транзисторов и резисторов. В основной массе они отвечают за само отключение часов. Запаиваем их аналогично как на круглой.

Забыл на круглой плате сверху запаять детали блока повышающего до 180V, необходимых для питания ламп.

Транзистор и катушку припаиваем согласно маске. А вот с размещение конденсаторов все сложнее. В зависимости от их размера вам придется импровизировать. Я загнул им ножки и раположил так, чтобы они занимали как можно меньше места.

Остальные детали запаиваются согласно шелкографии на плате — ключ к ключу.

Особняком тут стоят лампы. У новых очень длинные ножки, и чтобы удобнее из вставлять в плату, стоит заранее подрезать.

Устанавливает лампы аккуратно, так чтобы все ножки были на своих местах, а сосок в отвертии по центру. Сначала вставьте их все, выровняйте, и только потом можно паять.

Возвращаясь к плате управления, на нее нужно припаять модули. Но сначала в модули нужно ровно впаять гребенки. Для этого удобно использовать брэдборд.

Отдельное внимание уделите модулю часов реального времни. Он поставляется с уже впаянным разъемом. Его нужно аккуратно снять, и выпаять остатки. Главное не греть желтый аккумулятор — его легко испортить.

Когда платы полностью готовы, их нужно соединить проводами достаточной длинны. Их тут 12. Они разделены на 3 группы — 5 проводков, 4 и 3. Нужно соединить соответствующие группы на обеих платах. Первый, квадратный, контакт к первому, второй ко второму и так далее, для каждой группы. Объяснение звучит сложно, но на практике, запутаться тут сложно.

Т.к. я запаиваю эту плату для теста и вам показать, то переферию, такую как синий светодиод и пищалку я запаял прямо на плату. В прошлой версии все это было выведено на проводках в соответствующие места.

Важный момент — прошивка. Фаил прошивки лежит в том же архиве что и герберы плат, но в папке CODE. Для прошивки вам понадобится популярная среда разработки Arduino IDE. При прошивке через USB, часы сразу начнут работать штатно. Но есть нюанс, с кнопки они будут включаться долго — несколько секунд. Это связано с прошитым закрузчиком, который при старте микроконтроллера ждет данных прошивки от чипа USB — UART. Чтобы часы включались мгновенно, нужно снести этот загрузчик. Для этого нам понадобится программатор с переходником. Не пугайтесь. Во первых он стоит очень дешево, а во вторых процедура не сложная. Нужно правильно вставить штырьки в отверстия на Arduino, прижать их и выбрать в IDE пункт «загрузить с помощью программатора».

Вот и все, наш прототип готов. Я потратил на его сборку пару часов и это было приятно. С самодельными платами я возился с неделю.

О всех режимах работы подробно можно посмотреть в предыдущем видео. В этой версии добавился режим показа заряда аккумулятора.

В кратце:

— по нажатию на кнопку включается режим показа времени

— следом термометр

— секундомер, который пищит когда стоит поменять фильтр противогаза

— заряд аккумулятора в процентах

Если сравнивать с прошлой версией то эта выглядит добротнее и надежнее. Проще в сборке.

Но если бы не было неудачных попыток, не было бы и этого годного результата.

NIXIE CLOCK — Рубрика — PVSM.RU


Мои часы на газоразрядных индикаторах

2022-06-16 в 4:54, , рубрики: clock, diy или сделай сам, NIXIE CLOCK, гаджеты, газоразрядные индикаторы, часы на газоразрядных индикаторах

Дело было вечером, делать было нечего (с)

На одном ресурсе увидел классные, на мой взгляд, часы на газоразрядных индикаторах (Nixie clock). Изготовление которых мне не показалось сложным.

Поговорили с другом, поняли, что сможем сделать несколько иначе. Ну и сделали 🙂

Друг занимается платами (электроникой), я – корпусом и остальными работами.

 Сначала, как обычно, я создал модель будущих часов, ведь необходимо знать какого размера необходимо делать плату, да и чертежи тоже нужны. Результат ниже, в двух исполнениях – латунь и нержавеющая сталь. В качестве индикаторов будут использоваться советские Читать полностью »

Ламповые часы Nixie clock своими руками

2020-12-25 в 9:11, , рубрики: diy или сделай сам, NIXIE CLOCK, ламповые часы, схемотехника, Электроника для начинающих, электроника своими руками

Я уже больше 5 лет занимаюсь изготовлением часов на газоразрядных индикаторах, а недавно заполучил довольно редкие лампы ZM1040, часы на которых считаю одними из лучших в своей коллекции. Надеюсь, и вы сможете по достоинству оценить мою работу, ознакомившись с подробностями и процессом изготовления.


Картинка кликабельна

Приятного чтения.Читать полностью »

Nixie clock или теплый ламповый свет вам в дом

2019-06-19 в 1:45, , рубрики: arduino, diy или сделай сам, NIXIE CLOCK, газоразрядные индикаторы, газоразрядные часы, Разработка под Arduino, Электроника для начинающих

Все началось в тот момент, когда на работе в одном из ящиков со старыми радиодеталями была найдена вот такая поделка. Кто ее сделал — история умалчивает, работала ли она тоже достоверно не известно.


Читать полностью »

Часы на газоразрядных лампах (ГРИ), они же Nixie clock

2018-12-04 в 7:08, , рубрики: arduino, diy или сделай сам, esp8266, HV5622, NIXIE CLOCK, ИН-12, программирование микроконтроллеров, Разработка под Arduino, Электроника для начинающих

Концепция проекта

Концепция этого изделия состоит в удовлетворении потребности смотреть на настоящее пламя. Тлеющий разряд в газе строго говоря не совсем пламя, хотя и похож на настоящее пламя.
Мне нравится его цвет и это было единственной побудительной причиной заняться созданием таких часов для себя в единственном экземпляре.

Задачи создать прибор для массового производства не ставилось.

Поэтому бюджет проекта заметно больше разумного. Решения принимались исходя из собственных представлений о красоте, стоимость комплектующих не учитывалась. Реально ограничения конечно есть всегда и, например, покупать большие ГРИ (газоразрядные индикаторы) типа ИН18 я не стал – цена их больше интуитивно определенной границы и они не вписывались в мою концепцию внешнего вида изделия. Я использовал ГРИ типа ИН-12.
Читать полностью »

Теплые ламповые часики для гиков на любой вкус

2015-07-11 в 21:07, , рубрики: diy или сделай сам, NIXIE CLOCK, гаджеты, день рождения, Киберпанк, Моддинг, теплые ламповые часы


После завершения своего мега проекта системы автополива у меня началось временное помешательство. В смысле я начал проект механических часов. Дабы быть максимально оригинальным, я решил внимательно проштудировать все существующие конструкции любительских часов, начав поиск с ламповых экземпляров.
С удовольствием делюсь данным обзором и с вами, так что подкатом вы найдете много теплых ламповых и винтажных видео.
Читать полностью »

Универсальный Nixie-модуль на ИН-12

2015-04-04 в 10:28, , рубрики: diy или сделай сам, NIXIE CLOCK, Raspberry Pi, ИН-12, тёплый ламповый, Электроника для начинающих, метки: nixie clock, ИН-12, теплый ламповый

Оригинальные технические решения прошлого зачастую вызывают сегодня умиление и восторг, а если не имеют прямого современного аналога, то вполне могут продолжать свое существование — так рождается дикий микс из компонентов, разница в возрасте которых составляет десятки лет.

В прошлый раз я с подобным чувством сооружал чиптюновый модуль на AY-3-8912. Результатом остался чрезвычайно доволен, но отмечу, что законченным изделием он не является. Как и герой данного материала, блок газоразрядных индикаторов ИН-12.

Часики на ИНках на Хабре фигурировали не раз (например 1, 2), поэтому поста в стиле «Yet another Nixie clock» не будет. Сосредоточусь на том, чтобы кратко и емко изложить идею блока индикации и особенности реализации.

Читать полностью »

Еще одни часы на газоразрядных индикаторах

2013-03-20 в 17:23, , рубрики: atmel, diy или сделай сам, NIXIE CLOCK, Песочница, Часы, метки: atmel, diy или сделай сам, NIXIE CLOCK, Часы

За последние пару месяцев на хабре было представлено несколько конструкций часов типа NIXIE CLOCK. Характерной особенностью которых, это вывод времени на газоразрядные индикаторы типа ИН12, ИН18, ИН17 и им подобные. На просторах Интернета я видел много конструкций подобных часов. Что-то в них есть, какая-то мягкая и теплая энергетика исходит от них. Я тоже загорелся сделать что-либо подобное. Но не просто только часы, чтобы они не только показывали время, но и радовали глаз.
Читать полностью »

Часы на газоразрядных индикаторах

2013-02-24 в 20:15, , рубрики: DIY, diy или сделай сам, NIXIE CLOCK, Песочница, Программинг микроконтроллеров, метки: DIY, NIXIE CLOCK


В данной статье речь пойдет об изготовлении оригинальных и необычных часов. Их необыкновенность заключается в том, что индикация времени осуществляется при помощи цифровых индикаторных ламп. Таких ламп когда-то было выпущено огромное количество, как у нас, так и за рубежом. Использовались они во многих устройствах начиная от часов и заканчивая измерительной техникой. Но после появления светодиодных индикаторов лампы постепенно вышли из употребления. И вот, благодаря развитию микропроцессорной техники стало возможным создание часов с относительно простой схемой на цифровых индикаторных лампах.Читать полностью »


https://ajax.googleapis.com/ajax/libs/jquery/3.4.1/jquery.min.js

Преобразователь 12В-180В на микросхеме MC34063 для питания часов на газоразрядных индикаторах

Разжился я как то восемью индикаторами ин-14, купил у кореша за 300р. и ускакал в закат, пока он не опомнился. Выпаял с родной платы, отмыл, и начал шевелить мозгом, как заставить это чудо советского лампостроения работать на мое благо

В интернете нашел множество схем часов на газоразрядных индикаторах, но решил делать по своему, и в двух экземплярах. Так как с программированием микроконтроллеров у меня все очень плохо, сделал проект на ардуино нано, тем более опыт с ней у меня имеется (часы на больших семисегментниках, роботизированное зарядное устройство для аккумуляторов 18650, электропривод жалюзи, лабораторный блок питания, сверлильный станок с элементами ЧПУ)

Газоразрядный индикатор ин-14 имеет 13 выводов. Один из них общий анод, на который подается 170 вольт, а остальные — выводы для зажигания цифр от 0 до 9 и двух запятых. Для зажигания цифры нужно соответствующий вывод притянуть к земле. Отлично с этим справляется микросхема к155ид1, разработанная специально для таких индикаторов. Каким то чудом она оказалась в местном радиомагазине, и стоила 25р. за штуку. Из-за ажиотажа вокруг газоразрядных индикаторов цены на эти микросхемы, да и сами индикаторы в интернет магазинах стали конскими. К тому же эти микросхемы и индикаторы давно не выпускают. Купил с десяток на всякий случай. Нашел бы индикаторы, купил бы не раздумывая штук двадцать.

Начал со сборки преобразователя 12-180в чтобы питать индикаторы. Выбрал вариант на микросхеме MC34063, так как в большинстве схем часов на ГРИ использовалась именно эта микросхема.

Схема преобразователя и готовый вариант

На схеме комбинированный блок питания. В верхней части линейный стабилизатор L7805 для питания контроллера и микросхем, который выдает 5 вольт, а в нижней части сам преобразователь12-180.

Решил ради тренировки собрать его на отдельной плате, чтобы наступить на все возможные грабли при сборке и отладке, а не переделывать итоговую печатку, если что-то пойдет не так. Заработал преобразователь сразу, правда из-за топорного наскоро сделанного дросселя неизвестной индуктивности напряжение при подключении нагрузки проседало примерно до 130в.

Просадка не мешала светиться индикаторам, которые я на скорую руку подключил к схеме управления

Преобразователь получился очень живучим, в чем я убедился случайно закоротив выход.

Идем дальше. Надо рисовать полную схему и печатные платы для последующего изготовления.

Блок-схема для начала. Не ругайте, по ГОСТу я нарисовать не смог, ибо гуманитарий, и вообще не знаю, есть ли какие то стандарты для этих схем.

Ардуино получает время от высокоточных часов реального времени DS3231, температуру от цифрового датчика ds18b20, данные освещенности для выставления нужной яркости от фоторезистора, затем обрабатывает все это и выводит на дисплей из газоразрядных индикаторов, выставляя нужную яркость. Для экономии ног ардуино я сделал управление индикацией через сдвиговый регистр 74hc595.

Полный вариант схемы:
Плата управления
Плата индикаторов
Скетч ардуино костыли и велосипеды повсюду

Далее следует изготовление плат

процесс

Платы изготавливал лазерно-утюжным методом.
Подготавливаем кусочки двухстороннего стеклотекстолита нужного размера, шкурим, обезжириваем

Затем печатаем рисунок нужной стороны платы на глянцевой бумаге. я использую желтые китайские листочки, которые можно найти на алиекспресс по запросу PCB PAPER. Они будут получше журналов. Для экономии отрезаю куски и клею на лист а4 только с верхнего края

Потом как обычно приглаживаю лист утюгом. И тут важный момент. Плата двухсторонняя, и чтобы совместить два рисунка по отверстиям я сразу после нанесения первой стороны просверливаю отверстия для совмещения, затем листик со второй стороной совмещаю по этим отверстиям с помощью тонкох сверл или иголок, результат вполне неплох. Есть другие способы (совмещение на просвет, травление сторон по отдельности), но мне этот больше понравился

Вот готовые платы перед травлением

После травления наступает время сверлить отверстия. Много отверстий. Станок очень помогает, просто жму на педаль, и смахиваю кисточкой пылюку. Твердосплавное сверло чувствует себя нормально.

Затем лужу. Можно лудить сплавом Розе, будет красивее, но мне было лень, обошелся паяльником.

На готовые платы ставятся нужные детали, и изделие оживает. Процесс сборки был немного нервным, была допущена глупая ошибка — на выход преобразователя был поставлен конденсатор емкостью 470мкф вместо 4.7. Долго думал, почему все греется и ничего не работает, но после исправления ошибки все завелось. Очень живучая микруха, преобразователь не помер даже после очередного короткого замыкания по выходу, которое я устроил неосторожным движением щупа мультиметра.

А вот с корпусом я пролетел, получился здоровенный какой-то.

Процесс изготовления

Редкие породы дерева искать не стал, фиговый из меня плотник все равно. Купил мебельный щит из сосны, толщиной 28 мм, погрыз его внутри фрезером, изготовил из оргстекла шаблон для отверстий под лампы

И прошелся копировальной фрезой по шаблону, а так же по краям кромочной фрезой.

Затем выпилил нижнюю часть корпуса, и приклеил к верхней, примерил часики, вроде сидят хорошо

Затонировал корпуса водной морилкой цвета «палисандр»

И нанес 4 слоя яхтного глянцевого лака.

Готово!


Теперь будет что подружке задарить на восьмое марта.

Плюсы преобразователя на MC34063 очевидны — простота и неприхотливость к компонентам, высокая повторяемость, и конечно же живучесть.
Прошу прощения за странную ссылку на товар в магазине, специфика сайта не позволяет разместить ссылку на конкретный товар.
У кого возникнут вопросы по схеме — пишите, отвечу.

⏰Часы на газоразрядных индикаторах своими руками – Алекс Гувер

latesthourdayweekmonthall time

1 412 723

7.6

Алекс Гувер2.05M

Next

21.12.18 – 369 7766:51

💨 Крутой девайс, который улучшит твою жизнь

Popular

17.07.21 – 896 54515:16

🥶Кондиционер на элементах Пельтье. Есть ли смысл?

15.01.20 – 1 058 72018:09

🔥Нереальный Светильник Своими Руками

Published on 19 Dec 2018, 10:18

Поддержи мой канал! Скачивай Vikings: War of Clans и получи 200 💰голды и 🏥 бесплатный щит: ➤ Android: bit. ly/2rtlKIJ ➤ IOS: bit.ly/2QMNyGc
10 печатных плат за $2 jlcpcb.com
Конкурс СУПЕР ПРИЗ тут: vk.com/public175206250

▼ Заказать печатные платы ▼
10 плат размером меньше 10х10см за $2 !!!
jlcpcb.com

Сегодня будем делать простейшие часы на газоразрядных индикаторах (ГРИ, NIXIE) и Arduino Nano. Часы с будильником и отображением температуры и влажности воздуха!
Гербер файлы лежат в архиве с проектом! Чтобы редактировать плату, откройте её в редакторе EasyEDA, ссылка есть на странице проекта!

▼ Страница проекта (ссылки, схемы, инструкции) ▼
alexgyver.ru/nixieclock

★★★★★★★★★★ ARDUINO ★★★★★★★★★★
► Что это такое и зачем? youtu.be/nrczO8tWJNg
► Мои уроки по Ардуино AlexGyver.ru/?p=4516
► Все Arduino, модули и датчики alexgyver.ru/arduino_shop
► Всё для пайки AlexGyver.ru/?p=1515
► Мои видеоуроки по пайке goo.gl/qQFmq7
► Наборы для обучения пайке AlexGyver.ru/?p=5673

Теги: #самоделки #arduino #электроника
═════════════════════════════════════
✔ Официальный сайт: AlexGyver. ru
✔ Группа Вконтакте: vk.com/diyworkplace
✔ Поддержать канал денежкой AlexGyver.ru/support_alex
✔ Instagram: instagram.com/alexgyvershow
═════════════════════════════════════

Fresh videos

7 days – 20 8458:11

Телогрейки Nvidia, скрытная RTX 4090, Амперы без DLSS, анонс RDNA 3

7 days – 160:23

Розпаковка Kite для хлопчика 20х7х4 см DC Batman (DC22-643)

7 days – 101:19

Розпаковка Kite для дівчинки 36x25x12 см 12 л неон (K22-771S-1)

8 days – 64 8781:39:16

Перевод презентации Nvidia GeForce Beyond GTC — RTX 4090

8 days – 1054:32

Aimoto Sport 4G обзор. Умные детские часы с трекером и мониторингом активности

8 days – 11 74210:58

OnePlus 11 pro — вернет былую славу / Pixel 7 — процессор “удивит” / iPhone 14 pro — вот они КОСЯКИ

Random videos

147 days – 07:51

Huawei Watch GT 3 — разочаровали. ..

170 days – 5 37812:46

Он Вам Не … ! Он Помощник 🔥 Умный Робот Пылесос Kyvol Cybovac E31 С Программой И Функцией Протирки

21.08.20 – 72 97413:54

Realme C11 Vs Realme C3 — Что Лучше? Полное Сравнение!

22.11.19 – 8 16036:39

ПОСЫЛКА ИЗ КИТАЯ идеальный ЕDС фонарик для мамы…)) Folomov 18650S

14.08.18 – 3 5182:02

Распаковка триммера Braun PT5010/ Unboxing Braun PT5010

15.01.12 – 1880:35

Samsung Galaxy Nexus test video 2

50 min – 37340:55

Сравнение Rog Phone 6 Vs Rog Phone 5 Стоит Ли Переходить С Rog Phone 3\5\5S? Поведение И Нагрев.

1 day – 21 4208:28

Снова Nvidia продает RTX 4090 до релиза, обзор Zen 4, новый чип PS5

5 days – 131:13

Proscenic T21 Smart Electric Air Fryer

6 days – 6 7430:57

Почему у Xiaomi глючат прошивки? #shorts

6 days – 679 01338:51

Как я сломал iPhone 14 Pro Max и узнал что там внутри у нового iPhone вообще. ..

7 days – 180:36

Розпаковка Kite для хлопчика 20x14x3.7 см Skateboard (K22-622-6)

7 days – 21:00

Розпаковка Kite 31.5x24x12 см 9 л очі (K22-2589S-2)

6 hours – 50:33

Розпаковка 47Brand Anaheim Ducks H-BRANS25CTP-BKC

2 days – 790:15

Олімпійське відкриття COMFY на Антоновича

newsvideo

EN RU

Latest technology About Add channel Русский

Nixie Clock на ИН-14 и Arduino v2 — Поделись проектом

С конца 1800-х до конца 1900-х годов пишущая машинка была одним из лучших инструментов для написания документов. К сожалению, они в значительной степени устарели с появлением домашних компьютеров. Я не вырос с пишущей машинкой, но пару месяцев назад купил электронную пишущую машинку Brother AX-25. Он использует маргаритку (вращающееся колесо с отлитыми в нем буквами) и моторизованный молоток для ввода текста, а не штрихи (или бойки), как в традиционной пишущей машинке. Звук, который он издает, не имеет себе равных даже на самой щелкающей клавиатуре. Каждое нажатие клавиши приводит к короткому гудению, когда мотор выбирает символ, после чего следует удовлетворительный щелчок. AX-25 имеет 16-символьный ЖК-дисплей, 128 КБ ПЗУ для прошивки пишущей машинки, 128 КБ памяти и 16 КБ ОЗУ. Эти характеристики довольно ужасны по сегодняшним меркам. К счастью, старые технологии легко перепрофилировать с помощью оборудования с открытым исходным кодом! Вот почему я использовал Arduino и Raspberry Pi, чтобы превратить свою пишущую машинку в терминал Linux. Вдохновение Еще в старшей школе один из моих друзей работал над созданием компьютера с использованием Z80 для школьного проекта. Он настроил его на нескольких макетных платах в портфеле, и после того, как мы немного поговорили об этом, мы решили, что попробуем поместить его в старую пишущую машинку. Мы хотели сделать свой собственный Commodore 64. Мы распотрошили старую электронную пишущую машинку, но так и не удосужились поставить в нее компьютер. В течение последних 6 лет у меня в комнате лежала оболочка этой пишущей машинки. Какое-то время я хотел превратить пишущую машинку в кибердеку. Я планировал поставить в него экран и Raspberry Pi с здоровенной батареей. У меня крутилась эта идея в голове, пока пару лет назад я не увидел видео CuriousMarc о том, как его телетайп превратился в терминал Linux. Я хотел сделать то же самое с пишущей машинкой, но у меня никогда не было на это времени, и я не мог найти пишущую машинку ни в одном комиссионном магазине. После окончания колледжа у меня, наконец, появилось достаточно свободного времени и знаний, чтобы превратить пишущую машинку в компьютер. Что она может делать? Я могу использовать все виды команд Linux, большинство программ CLI будут работать, но все с текстовым интерфейсом ( как Vim или Emacs) не будет работать. Обрабатывая escape-последовательности, которые выводит Raspberry Pi, я могу автоматически переключать функции форматирования пишущей машинки. Он также может печатать ASCII-арт! Вот видео о том, как он печатает некоторые изображения, которые я нашел в Интернете, и некоторые, которые я сделал с помощью генератора изображений ASCII: Обратное проектирование. Клавиатура пишущей машинки подключена к матрице 8×11 и подключается к пишущей машинке с помощью двух разъемов, один для строк. , и один для столбцов. К ним подключены разъемы клавиатуры с перемычками для моей схемы. Когда вы нажимаете одну из клавиш, она соединяет один из выводов строки с выводом столбца, который затем обнаруживает пишущая машинка. Чтобы выяснить, какой паре контактов соответствует каждая клавиша, я соединил каждую пару вручную по одной и записал, какая клавиша была напечатана. Я делал это до тех пор, пока не нанес на карту всю матрицу. Макет матрицы пишущей машинки. В пишущей машинке используется линейный регулятор 7805 для питания ее 5-вольтовых компонентов, и я смог найти неиспользуемую 5-вольтовую площадку и заземляющую площадку, к которой я могу подключиться для питания. моя схема. Мне пришлось добавить радиатор к регулятору, чтобы приспособиться к повышенному энергопотреблению моей схемы. Управление пишущей машинкой Код Arduino доступен в моем репозитории GitHub, если вы хотите взглянуть на него подробнее! Моя Arduino управляет пишущей машинкой с помощью двух мультиплексоров, подключенных к каждому из разъемов клавиатуры. Сигнальные контакты мультиплексора подключены, поэтому их можно использовать для соединения пар контактов на разъемах клавиатуры вместе. Чтобы отправить ключ, Arduino выбирает контакт на каждом мультиплексоре, чтобы соединить их, что заставляет пишущую машинку думать, что клавиша была нажата. Мой прототип схемы управления пишущей машинкой. Arduino подключен через последовательный порт к Pi, который имеет последовательная консоль включена на своих контактах UART. Я решил использовать Arduino в дополнение к Raspberry Pi, потому что я лучше знаком с ними, и это значительно упрощает взаимодействие с консолью UART Raspberry Pi. Arduino и Raspberry Pi обмениваются данными со скоростью 120 символов в секунду, но пишущая машинка может печатать только 12 символов в секунду. Чтобы предотвратить обрезание длинных сообщений, я добавил в свой код управление последовательным потоком. Это позволяет Arduino сообщать Pi, когда начинать и прекращать отправку текста. Raspberry Pi работает под управлением Raspberry Pi OS Lite, так как мне нужен только доступ к терминалу. Клавиатура Для сканирования клавиатуры я использовал практически ту же схему; два мультиплексора, один для строк, один для столбцов. Arduino сканирует клавиатуру по одной клавише за раз, выбирая канал на каждом мультиплексоре. Когда он обнаруживает, что клавиша была нажата, он отправляет этот символ на Raspberry Pi, чтобы он мог его обработать. Мой прототип схемы сканирования клавиатуры. Я мог бы использовать оригинальную клавиатуру пишущей машинки для этого проекта, но я решил заменить ее. со специальной механической клавиатурой с переключателями Matias Alps, которые очень щелкают и на них приятно печатать! Индивидуальная раскладка клавиатуры, которую я разработал для своей пишущей машинки. ЗаключениеПревратив свою пишущую машинку в компьютер, я смог воссоздать опыт использования телетайп. Теперь я знаю, каково было использовать Unix в 19-м веке.60-х, когда он изначально разрабатывался! На специальной механической клавиатуре приятно печатать, и она представляет собой огромное обновление по сравнению с мягкой мембранной клавиатурой, которая была у нее изначально. Благодаря этим обновлениям моя пишущая машинка стала намного мощнее!

Лучшие проекты электронных схем

Вы здесь: Домашняя страница

Электронный проект — это, по сути, схемный проект, построенный с использованием нескольких пассивных и активных электронных частей, припаянных к печатной плате или печатной плате.

Некоторые из лучших электронных цепных проектов, которые вы можете узнать на этом веб -сайте, приведены ниже:

Новые посты


Как убить коронавирус с генератором озонового газа



Различные проекты электронных цепей




Различные электронные схемы




Различные электронные схемы





.

Программирование Arduino : Изучите программирование Arduino с нуля. Базовое руководство по кодированию Arduino и проекты Arduino для всех энтузиастов Arduino.

Проекты GSM : Лучшие электронные проекты GSM для автомобилей, транспортных средств и домашней автоматизации. Узнайте, как использовать модули GSM для управления желаемым приложением.


ARDUINO PROJECTS : Это система, в которой микросхема может быть запрограммирована для выполнения набора определенных электронных операций. Некоторые очень полезные проекты автоматизации микроконтроллеров с программными кодами можно найти здесь.

СХЕМЫ IC 555 : Простые в сборке схемы на основе IC 555 для отдыха и развлечений. Это устройство может показаться тривиальным и ограниченным хобби-проектами, но факт в том, что за последние 40 лет не было ни одной замены этой микросхеме…

ЦЕПИ ЗАРЯДНОГО УСТРОЙСТВА : Если схема — это мозг, то батарея — это сердце любого гаджета. Но эти устройства нуждаются в контролируемой зарядке и разрядке. От простых до самых усовершенствованных проектов зарядных устройств для дома и промышленности.



50 лучших самодельных проектов Arduino для студентов, инженеров, профессионалов и производителей

ЦЕПИ ПИТАНИЯ : Здесь приведены схемы постоянного и переменного напряжения и тока… лучшие проекты схем, подходящие для тестирования на рабочем месте.

ПРОЕКТЫ УСИЛИТЕЛЯ : Проекты для усиления небольших музыкальных входов с iPod, мобильного телефона или SD-карты для получения 100-ваттной мощности громкоговорителя. Улучшите свое окружение с помощью этих проектов.

АВТОМОБИЛЬНАЯ ЭЛЕКТРОНИКА : Вас не устраивают стандартные улучшения, предоставляемые производителем вашего автомобиля? Нет проблем, эти удобные электронные проекты могут быть использованы для еще большего улучшения эстетического вида вашего автомобиля.

СВЕТИЛЬНИКИ : Приближается сезон праздников, создайте эти потрясающие световые проекты для дома и офиса. Струнные огни, прожекторы, последовательные огни, мигающие огни, музыкальные огни… все под одной крышей.

СВЕТОДИОДНЫЕ ПРОЕКТЫ : Очарованы мощностью светодиодных ламп? На самом деле вы можете сделать гораздо больше с помощью этих простых светодиодных проектов DIY, описанных здесь.

ЭЛЕКТРОННЫЕ ПРОЕКТЫ : Электронные детали могут выглядеть простыми снаружи, но внутри они могут быть намного сложнее. Узнайте все, что вы хотели знать об этих устройствах.

ПОЛУПРОВОДНИКОВЫЕ ТЕОРИИ : Полупроводники — это душа электроники. Изучите их сложную работу с помощью простых для понимания проектов.

УЧЕБНЫЕ ПОСОБИЯ : Создание электронных схем может быть невозможным, если у вас нет под рукой всех необходимых учебных пособий. Здесь есть отличная возможность учиться и набираться опыта.

БЕСПЛАТНЫЕ ЭНЕРГЕТИЧЕСКИЕ ЦЕПИ : Проекты свободной энергии могут показаться противоречивыми и нереалистичными, но несколько проверенных результатов делают их очень интригующими. ..

УПРАВЛЕНИЕ ОБОГРЕВАТЕЛЕМ : Нагреватели требуют огромной мощности, что требует точного управления для повышения эффективности. Эти проекты полностью удовлетворяют потребности.

ДОМАШНЕЕ ЭЛЕКТРИЧЕСКОЕ ОБОРУДОВАНИЕ : На самом деле можно улучшить свой дом с помощью индивидуальной электроники. Электронные проекты, интегрированные с бытовой электроникой, могут творить чудеса.

ПРОМЫШЛЕННЫЕ ПРОЕКТЫ : Сегодня фабрики и промышленные предприятия представляют собой не только тяжелые железные машины, но и управляются точной электроникой. Другие подобные проекты электронных схем перечислены здесь.

ЦЕПИ ИНВЕРТОРА : Эти проекты преобразуют любой сильноточный постоянный ток в 220 В переменного тока. Узнайте с нуля, как создавать эти удивительные гаджеты, генерирующие энергию.

ЛАЗЕРНЫЕ ЦЕПИ : Лазеры широко используются для освещения дискотек , но знаете ли вы , что их можно также применять для приложений безопасности ?

СЧЕТЧИКИ И ТЕСТЕРЫ : Хотя цифровых мультиметров сегодня достаточно для устранения большинства электронных неисправностей, наличие набора ручных тестеров может сделать работу еще проще. ..

ПРОЕКТЫ УПРАВЛЕНИЯ ДВИГАТЕЛЯМИ : Двигатели незаменимы как для дома, так и для промышленности. Тем не менее, они требуют контроля для обеспечения точности и энергосбережения. Другие связанные проекты можно найти здесь.

СОЛНЕЧНЫЕ КОНТРОЛЛЕРЫ : Каждую секунду Sun генерирует триллионы мегаватт. Превратить эту гигантскую электростанцию ​​в электричество можно с помощью некоторых простых электронных концепций, описанных здесь.

СХЕМЫ УДАЛЕННОГО УПРАВЛЕНИЯ : Дистанционное управление устройством может быть очень увлекательным, что дополнительно экономит драгоценное время и усилия пользователя. Несколько крутых проектов, представленных здесь, созданы специально для того же.

Проекты таймеров : Небольшой таймер, который может включать или выключать нагрузку после заданной задержки, может быть очень полезным устройством для определенного применения. Многие такие отобранные вручную проекты таймеров задержки можно прочитать здесь.

Цепи передатчика: Система беспроводной связи может показаться сложной в построении, но на самом деле это один из самых простых проектов, который может попробовать любитель. Удаленное общение с помощью самодельной рации может быть чрезвычайно увлекательным.

Контроллеры уровня воды : Вода, пожалуй, самый важный элемент на этой планете для всех живых существ. Контроль воды не только предотвращает утечку воды, но и помогает уберечь этот драгоценный ресурс от ненужной траты. Многие связанные электронные проекты для этого описаны здесь.

Все сообщения

Все сообщения из этого блога можно найти по следующим ссылкам. Вы можете найти любую желаемую принципиальную схему по вашему выбору и спецификации в следующем списке. Вы можете найти его, нажав Cntrl+F , а затем введите конкретное ключевое слово цепи, которую вы пытаетесь найти. Если у вас возникнут трудности с поиском правильной схемы по вашему выбору, вы всегда можете прокомментировать любую из соответствующих статей, и я позабочусь о том, чтобы ваш запрос был решен как можно скорее.

  • Цепь звукового таймера медитации
  • Цепь велосипедного спидометра
  • Цепь генератора эффекта эха
  • Цепь измерителя высокого напряжения [для измерения 10 кВ]
  • Цепь параметрического эквалайзера
  • Схема экспонометра со светодиодной гистограммой
  • Схема диммера лампы постоянного тока с использованием ИС 555
  • Схема реле с регулируемой температурой
  • Схема электронного звукового генератора крикета
  • 2 Рассмотренные схемы простых радиочастотных детекторов
  • Транзисторные моностабильные схемы с приложениями
  • Рассмотрены простые схемы регуляторов напряжения и тока
  • Управление током нагрузки с помощью трансформатора тока [Схема цепи]
  • Слушайте диких животных и насекомых с помощью этой схемы
  • Различные типы систем ИБП – объяснение
  • Описание цепей машинки для стрижки и зажима
  • Цепь зарядного устройства для гелевых аккумуляторов [постоянный ток, постоянное напряжение] ]
  • Объяснение протоколов связи в микроконтроллерах
  • Схема светодиодного осциллографа
  • Как спроектировать простые схемы драйвера светодиодов
  • Схема освещения на солнечных батареях
  • Простой индикатор температуры с использованием термисторов
  • Схема светодиодного перекрестного знака медицинского магазина [знак плюс]
  • Объяснение простейшей схемы кодового замка
  • Схема блокировки паролем с использованием ИС 4017
  • Простая схема фильтра помех для усилителей
  • Рассмотренные схемы простых умножителей напряжения
  • Типы классов усилителей мощности, поясняемые простыми словами
  • Схема контроллера светофора [сигнал красный, зеленый, желтый] 9
  • Схема усилителя FM-сигнала с регулируемым усилением
  • Описание схем транзисторного мультивибратора
  • Сборка схемы усилителя сабвуфера [мини-шейкер] Цепь налобного фонаря
  • Схемы моста Уитстона с расчетами
  • Схемы включения простых симисторов
  • 10 Полезные схемы активных фильтров
  • Расчет радиаторов
  • Простая схема тестера интегральных схем [Проверка цифровых и аналоговых интегральных схем]
  • Схема условной нагрузки для тестирования источников питания и усилителей
  • Изготовление шунтирующего резистора
  • Изучение токовых зеркальных схем с практическими конструкциями RGB
  • 9 Цепи контроллера световой ленты
  • Цепь микроамперметра
  • Цепь измерителя напряженности поля
  • Цепь сигнализации вторжения с использованием фотодиодов
  • Цепь голосового генератора робота
  • Схема простого 10-ваттного усилителя на транзисторах
  • Схема сирены полиции/скорой помощи с проблесковым маячком
  • Работа и проектирование катушки индуктивности с формулами 4047 Нестабильные, моностабильные схемы
  • Беспроводная схема управления скоростью двигателя постоянного тока
  • 5 Рассмотрены простые схемы генератора синусоидальных колебаний
  • Схемы нестабильных мультивибраторов IC 555
  • Цепь телефонного передатчика
  • Разница между операционным усилителем и компаратором
  • Цепь полива растений, управляемая мобильным телефоном
  • Цепь счетчика парковки автомобиля
  • IC 7805 Цепь переменного источника питания [от 5 В до 15 В]
  • Цепь электронной акупунктуры ]
  • Схема ультразвукового датчика движения
  • Схема защиты от глубокого разряда аккумулятора
  • Схема воспламенителя фейерверка [дистанционное управление с таймером]
  • Более высокое переменное выходное напряжение от ИС 7812
  • Простые схемы управления тоном
  • Схема светодиодной звезды
  • Простые схемы светодиодов
  • Схема счетчика посетителей с использованием IC 555 и IC 4026 IC 4017 и IC 555
  • Зарядка глубоко разряженной батареи
  • Типы солнечных панелей, описание солнечных инверторов
  • Схема усилителя мощностью 60 Вт
  • Рекуперативное ускорение двигателя Эксперимент
  • Описание типов батарей [NiCd, NiMH, свинцово-кислотные, литий-ионные]
  • Описание простых диодных схем
  • IC 741 Цепи источника питания
  • Цепь усилителя громкой связи (PA)
  • Цепь двухтонального усилителя двери
  • 3 90 Схема звонка
  • Мостовая схема усилителя с использованием схемы LM380
  • Схема машины для метания теннисного мяча
  • Схема шумоподавителя громкоговорителя
  • Простые схемы IC 4017
  • Транзистор 50 А MJ11033, техническое описание MJ110330143
  • Схема генератора белого и розового шума
  • Схема регулятора напряжения SCR
  • Схема простого кварцевого тестера
  • 10 Объяснение схем генератора простого операционного усилителя
  • Схема инвертора с управлением обратной связью Объяснение схем электронных кубиков [Digital Dice]
  • Схема стереоусилителя мощностью 70 Вт
  • Как сделать схемы IC LM339
  • IC 555 Схемы сирены и сигнализации
  • 6 Объяснение простых мостовых схем переменного тока
  • Схема преобразователя 12 В в 19 В
  • Высокая стабильность кристаллов в схемах генератора
  • Схема инвертора 1,5 В, 3 В, 6 В
  • Схема индукционного нагревателя водопроводной воды Как сделать генератор Pierce
  • 3
  • , Цепи генератора Хартли
  • Цепь электромагнитной левитации [Антигравитация]
  • Схема контактов разъема OBD2, техническое описание
  • Цепь ультразвукового детектора [Расширьте чувствительность уха]
  • Измерение малых сопротивлений ниже 1 Ом с помощью этой схемы
  • Создайте эту схему плазменного шара
  • Булева алгебра в логических схемах, сделанных проще
  • Схемы настроенного радиочастотного приемника (TRF)
  • Как работает RCCB [с принципиальной схемой] Инфракрасный
  • Управляемый замок двери автомобиля
  • 12 Изучение базовых цифровых схем
  • Схема дизеринга звука для улучшения четкости музыки
  • 10 Изучение простых моностабильных схем IC 555
  • Цепь контроллера поезда модели
  • Цепь автомобильного электрического датчика неисправности
  • Цепь емкостного измерителя жидкости для герметичных резервуаров
  • Проверка статического электричества с помощью этой цепи электрометра
  • Цепь световой связи [с использованием инфракрасного излучения]
  • Цепи световых кубов
  • Цепи генератора прямоугольных импульсов
  • Цепь измерителя температуры термопары от 100 °C до 1000 °C
  • Схема микшера генератора точечного света RGB
  • Схема простого зарядного устройства батареи SCR
  • Схема цифрового ступенчатого генератора синусоидального сигнала
  • Эффект от небольшого динамика [Cross-Over-Filter]
  • Схемы преобразователя постоянного тока с использованием SG3524 [Buck, Boost Designs]
  • LM3524 Техническое описание, назначение выводов, как использовать
  • Номинальный ток MOSFET в спецификациях
  • Универсальная схема для тестирования BJT, JFET, MOSFET
  • Схема выравнивания двигателя с линейным лазерным управлением
  • Простая схема противоугонной сигнализации для защиты ценных предметов Схема приемника для 80-метровой радиолюбительской радиостанции
  • Как спроектировать настольную схему источника питания
  • Схема передатчика для 2-метровой радиолюбительской радиостанции
  • Схема электронного балласта для УФ-бактерицидных ламп
  • Как работают лазерные микрофоны или лазерные жучки
  • Схемы ВЧ-усилителей и ВЧ-преобразователи
  • Простые схемы и проекты на полевых транзисторах
  • Роль катушки индуктивности в импульсных источниках питания
  • Модификация понижающего преобразователя XL4015 с регулируемым ограничителем тока
  • Контроллер шунта постоянного тока 901 Схема с использованием Variac
  • Как работает автотрансформатор – как сделать
  • Схема синусоидального инвертора класса D
  • Понимание безопасной рабочей зоны MOSFET или SOA
  • Как работает микросхема LM337: техническое описание, схемы применения
  • Схемы имитации звука электронного барабана
  • Схема простого сетевого ИБП
  • Понимание лавинных характеристик MOSFET, испытаний и защиты
  • Преобразование холостого искрового зажигания в последовательное искровое, для высокоэффективного горения 2 9014 3 9014 Модуль драйвера Easy H-Bridge MOSFET MOSFET для инверторов и двигателей
  • Что такое IGBT: работа, характеристики переключения, SOA, затворный резистор, формулы
  • Как сделать сенсибилизированный красителем солнечный элемент или солнечный элемент из фруктового чая
  • Характеристики зарядки/разрядки батареи LiFePO4, объяснение преимуществ
  • Схема драйвера потолочной светодиодной лампы
  • Схема детектора движения с использованием эффекта Доплера
  • 4 Объяснение схем эффективного ШИМ-усилителя
  • Цепь регулируемого регулятора скорости сверлильной машины
  • Цепь кнопочного диммера освещения
  • Предотвращение искрения реле с помощью цепей демпфера RC
  • Цепь точного измерения и контроля тока с использованием ИС NCS21xR
  • Сделайте это Bass Booster Speaker Box
  • Схема гитарного усилителя мощностью 100 Вт
  • Быстрое сопоставление пар транзисторов с помощью этой схемы
  • Схема ультразвукового дезинфицирующего средства для рук
  • Схема сенсорной сигнализации
  • Схема ультразвуковой пожарной сигнализации серии S, 901 3 Обнаружение турбулентности воздуха 901 3 Зарядное устройство для литий-ионных аккумуляторов 5S с использованием BQ7718
  • Цепь 5-разрядного счетчика частоты
  • Цепь контроля низкого заряда никель-кадмиевой батареи с использованием лямбда-диода
  • Цепь линии задержки звука — для эффектов эхо, реверберации
  • Блок питания с плавным пуском для громкоговорителей усилителя
  • Цепь сенсорного управления громкостью
  • Цепи сигнализации — замкнутая, параллельная, последовательная/параллельная петля
  • Описание основных электронных схем
  • Схема простого следящего робота с использованием LM324
  • Схема ИБП мощностью 50 Вт с синусоидальной волной
  • Схема обслуживания измерителя оборотов автомобильного двигателя (схемы аналогового тахометра)
  • Цепь управления ксеноновым стробоскопом
  • Схема точного тестера емкости батареи — тестер времени автономной работы
  • Изготовление центрального динамика C80 для систем объемного звучания
  • Схема усилителя мощности от 100 до 160 Вт с использованием одной микросхемы OPA541
  • Аккумулятор емкостью 100 Ач
  • Схема генератора синусно-косинусного сигнала
  • Простые симисторные схемы управления фазой Изучено
  • Схемы приложений для операционных усилителей LM10 — работает с напряжением 1,1 В
  • 3 изученных полезных логических датчика
  • Звуковой запуск проекта «Глаза Хэллоуина» – «Не разбуди дьявола»
  • Схема автоматической двери с использованием PIR – бесконтактная дверь Схема мигающего указателя поворота автомобиля штата – транзисторная
  • 4 Исследованные схемы твердотельных регуляторов автомобильного генератора
  • Схемы мини-усилителей звука
  • Схемы регуляторов 5 В, 12 В с малым падением напряжения на транзисторах
  • Схема преобразователя из 110 В в 310 В
  • Маска для лица с УФ-обеззараживанием свежего воздуха
  • 6 лучших проектов ультразвуковой схемы для любителей и инженеров
  • Цепь регулируемого импульсного источника питания — 50 В, 2,5 А Солнечная батарея для питания
  • Схема двухступенчатого программируемого таймера Arduino
  • Схема простого цифрового таймера с 2-разрядным дисплеем
  • Как спроектировать схемы усилителя мощности на полевых МОП-транзисторах — объяснение параметров
  • Схемы предусилителей операционных усилителей — для микрофонов, гитар, звукоснимателей, буферов
  • Схема лабораторного источника питания
  • Схема простого сенсорного потенциометра
  • Цифровая схема терменвокса — создавайте музыку руками
  • Прослушивание УВЧ и СВЧ (ГГц) ) Ремешки с этой простой схемой
  • Схема стетоскопа Bluetooth
  • Схемы сигнальных инжекторов для быстрого поиска и устранения неисправностей всего аудиооборудования
  • Как работают бесконтактные инфракрасные термометры — как их сделать
  • Схема автоматического дезинфицирующего средства для рук — полностью бесконтактная
  • Как работают схемы RC
  • Неоновые лампы — схемы работы и применения
  • Преобразователь 5 В в 10 В для цепей TTL
  • Использование камер УФ-С для дезинфекции людей от коронавируса
  • 10 Объяснение схем генератора полезных функций
  • Как сделать солнечный элемент из транзистора
  • Схема сильноточного повышающего преобразователя 12 В в 30 В [переменная]
  • Схема измерителя угла наклона сетки
  • Диак — рабочие и прикладные схемы
  • Схемы драйверов автомобильных светодиодов — анализ конструкции
  • Как убить коронавирус с помощью генератора озона
  • 10 Описание схем простого однопереходного транзистора (UJT) ) – Подробное руководство
  • Схема мини-трансивера
  • Схема контроллера скорости двигателя с постоянным крутящим моментом
  • Рассмотрены схемы простого зарядного устройства никель-кадмиевых аккумуляторов
  • Дистанционное управление с использованием линии электропередачи
  • Цепь индикатора заполнения стакана для слабовидящих
  • Цепь регулируемого зарядного устройства автомобильного аккумулятора для гаражных механиков
  • Переключатель давления Цепь контроллера водяного насоса Схема выключателя кодового замка
  • Схема усилителя мощностью 30 Вт на транзисторах
  • Простой пробник для проверки цепей – поиск неисправностей печатной платы
  • Схема стереоусилителя мощностью 5 Вт с регуляторами низких частот
  • Схема сенсорной светодиодной панели с регулируемой яркостью
  • Схема генератора опорной частоты от 1 Гц до 1 МГц
  • Схема твердотельного реле (ТТР) с использованием МОП-транзисторов
  • Устройства для защиты женщин от нападений и домогательств
  • Схема простого кухонного таймера — таймер для яиц
  • Генератор предупредительного звукового сигнала для зажигания, фар, указателей поворота
  • Схема усилителя LM4862 — лучшая альтернатива LM386
  • Герконовый переключатель — работа, схемы применения
  • Объяснение элементарной электроники
  • Волоконно-оптическая схема — передатчик и приемник
  • Схемы стабилитронов, характеристики, расчеты
  • Расчет транзистора как переключателя
  • 59 0142 Домашняя печатная плата
  • Схема ваттного инвертора с зарядным устройством
  • 3 Клеммные регуляторы постоянного напряжения — рабочая и прикладная схемы
  • Регулятор напряжения IC 723 — рабочая, прикладная схема
  • Схемы регулятора напряжения с использованием транзистора и стабилитрона
  • Схема ультразвукового отпугивателя вредителей
  • Проекты Easy Two Transistor для школьников
  • Простые схемы с использованием IC 7400 NAND Gates
  • Схема Red LED LightStim для удаления морщин на лице 5 5 5 Best 4 9014 Исследованные схемы генератора
  • 10 Лучшие схемы таймера на ИС 555
  • Схема имитатора звука смеха
  • Фотодиод, фототранзистор – рабочие и прикладные схемы
  • Цепь предупреждения об обледенении для автомобилей
  • Оптопары — работа, характеристики, интерфейс, схемы применения
  • 9 Объяснение полезных схем LDR
  • Триаки — рабочие и прикладные схемы
  • Туннельный диод — рабочая и прикладная схема
  • Как подключить MQ -135 Модуль датчика газа правильно
  • Понимание схем кварцевого генератора
  • Параметры таблицы данных компаратора
  • Схема вращающейся светодиодной чакры для божественных идолов
  • Схемы приложений SCR
  • Как работают варакторы (варикапы) диоды
  • Схема электронного сенсорного органа
  • Предотвращение перегорания предохранителя усилителя во время включения питания Выпрямление: однополупериодный, двухполупериодный, PIV
  • Двунаправленный переключатель
  • Цепи компараторов с использованием IC 741, IC 311, IC 339
  • Как работают трансформаторы
  • Схема ультразвукового индикатора уровня топлива
  • Объяснение цифро-аналогового (ЦАП) и аналого-цифрового (АЦП) преобразователей
  • Расчет трансформаторов с ферритовым сердечником
  • Типы плат Arduino со спецификациями , Схемы приложений
  • Понимание процесса включения МОП-транзистора
  • Передаточные характеристики
  • МОП-транзисторы — тип расширения, тип истощения
  • Схема антишпионского РЧ-детектора — беспроводной детектор ошибок
  • Расчет транзистора Дарлингтона
  • CMOS IC LMC555 Техническое описание — работает с источником питания 1,5 В
  • Создание генератора с автономным питанием Hi-Fi акустическая система с кроссоверной сетью
  • 2N3055 Спецификация, разводка выводов, схемы применения
  • Полевые транзисторы (FET)
  • 5 Лучшие изученные схемы усилителя мощностью 40 Вт
  • H-Bightstrapping
  • Расчеты индуктора конденсатора
  • LM3915 IC Datahate, PINOUT, прикладная цепь
  • Высокий ток-диод DataShip, прикладная цепь
  • 1000 WATT. Мост, буферизация, квадратура, Bubba
  • Как правильно устранять неисправности в цепях транзисторов (BJT)
  • Транзистор с общим коллектором
  • Схема 3-фазного инвертора Arduino с кодом
  • Схема имитации громкого звука пистолета
  • Как рассчитать модифицированную синусоидальную форму волны
  • Что такое бета (β) в BJT
  • Электронно-лучевые осциллографы — рабочие детали
  • Усилитель с общим эмиттером — характеристики, смещение, решенные14 примеры 90 Конфигурация с общей базой в биполярных транзисторах
  • Биполярный транзистор (БЮТ) — подробности конструкции и эксплуатации
  • Смещение делителя напряжения в биполярных транзисторных транзисторах — большая стабильность без бета-фактора
  • Цепь смещения BJT со стабилизацией эмиттером
  • Анализ линии нагрузки в цепях BJT
  • Закон Ома/Закон Кирхгофа с использованием линейных дифференциальных уравнений первого порядка
  • Что такое насыщение транзистора
  • Смещение постоянного тока в транзисторах Схема контроллера последовательности
  • Схема блокировки пуска кнопки мотоцикла
  • Как подключить транзисторы (BJT) и полевой МОП-транзистор к Arduino
  • 2 Рассмотрены простые схемы двунаправленного контроллера двигателя
  • Изучение основ полупроводников
  • Схема кормушки для собак, управляемая мобильным телефоном
  • Изучение основ программирования Arduino – Учебное пособие для новичков
  • Схема измерителя алкоголя с использованием сенсорного модуля MQ-3
  • 3 Объяснение простых схем регулятора скорости двигателя постоянного тока
  • 3 Лучшие схемы похитителей джоуля
  • Преобразование аудиоусилителя в инвертор с чистой синусоидой
  • 4 схемы простого хлопкового переключателя [протестировано]
  • 3 интеллектуальных зарядных устройства для литий-ионных аккумуляторов с использованием TP4056, IC LP2951, IC LM3622
  • 7 исследованных схем модифицированного синусоидального инвертора — от 100 Вт до 3 кВА Arduino
  • Аудиоусилитель USB 5 В для динамиков ПК
  • 50 лучших проектов Arduino для студентов выпускных курсов технических специальностей
  • Использование одного переключателя для противотуманных фар и дневного света
  • 7 простых схем инвертора, которые можно собрать дома
  • Как работает реле – как подключить нормально разомкнутые и нормально замкнутые контакты
  • 4 схемы простого датчика движения с использованием пассивного ИК-датчика
  • Автоматический стабилизатор напряжения от 5 кВА до 10 кВА – 220 В, 120 В
  • Понимание ПИД-регулятора
  • Как спроектировать обратноходовой преобразователь — подробное учебное пособие
  • Ультразвуковой беспроводной индикатор уровня воды — на солнечной энергии
  • Как сделать простые схемы повышающего преобразователя
  • Схема беспроводного звонка в офисе
  • Схема тестера дистанционного управления
  • Схема датчика скорости автомобиля для ГИБДД
  • Информационный лист PIR-датчика, характеристики выводов, работа
  • Схема инвертора Arduino Full-Bridge (H-Bridge)
  • Схема синусоидального инвертора PWM 1500 Вт
  • 18650 Аккумулятор 2600 мАч, техническое описание и работа
  • Понимание скалярного (V/f) управления асинхронными двигателями
  • Понимание подтягивающих и подтягивающих резисторов со схемами и формулами
  • Цифровой буфер — работа, определение, таблица истинности, двойная инверсия, разветвление
  • Принцип работы логических элементов
  • Схема тестера утечки конденсаторов — быстрый поиск протекающих конденсаторов
  • Как сделать понижающий трансформатор
  • Цифровые весы с использованием нагрузки Cell и Arduino
  • Цепь твердотельного контактора для моторных насосов
  • Цепь домашнего освещения на солнечных батареях PIR
  • Как сделать простую схему миллиомметра
  • Использование деталей микроволновой печи для сборки паяльника с регулятором температуры
  • Схема простого тестера обмотки трансформатора
  • Схема простого тестера и сортировщика полевых МОП-транзисторов
  • Звонок сотового телефона к мигающей лампе Индикатор для людей с потерей слуха
  • Силовой транзистор Дарлингтона 400 В, 40 А. Введение в модуль адаптера ЖК-дисплея I2C
  • Схема простого тестера транзисторных диодов
  • Драйвер светодиодов 3D Moon-Sphere с зарядным устройством и диммером
  • Как сделать систему контроля посещаемости на основе RFID
  • Автоматическая система школьного/колледжного звонка Arduino
  • Сборка летучей мыши от комаров без батареи
  • Цепь индикатора отсутствия жидкости в капельнице
  • Что такое источник постоянного тока – разъяснение фактов
  • Как ремонтировать a Импульсный источник питания (SMPS)
  • 3 Лучшие схемы бестрансформаторного инвертора
  • Система оповещения о водоснабжении на основе SMS
  • Инкубатор с использованием Arduino с автоматическим контролем температуры и влажности
  • Контроллер насоса на основе SMS с автоматическим отключением работы всухую
  • 4 схемы простых датчиков приближения — с использованием IC LM358, IC LM567, IC 555
  • Сделайте этот понижающий преобразователь с помощью Arduino
  • Простая схема цифрового расходомера воды с использованием Arduino
  • Джойстик Управляемый радиоуправляемый автомобиль с частотой 2,4 ГГц, использующий Arduino
  • Описание модуля драйвера двигателя постоянного тока L298N
  • Схема зарядного устройства для нескольких аккумуляторов с использованием конденсатора сброса
  • Схема детектора цвета с кодом Arduino
  • Использование датчиков TSOP17XX с настроенными частотами
  • Знакомство с датчиком цвета RGB TCS3200
  • Переключатель ВКЛ/ВЫКЛ сети переменного тока, управляемый паролем
  • Схема робота, следящего за линией, с использованием Arduino
  • Управляемый мобильным телефоном робот-автомобиль с использованием модуля DTMF
  • Arduino
  • Источник питания с отсечкой по току с использованием Arduino
  • Сделайте этот усовершенствованный цифровой амперметр с помощью Arduino
  • Используя цифровой потенциометр MCP41xx с Arduino
  • Как управлять серводвигателем с помощью джойстика
  • Схема цифрового измерителя емкости с использованием Arduino
  • Схема тахометра Arduino для точных показаний Контроллер бессенсорного двигателя постоянного тока без датчиков с использованием обратной ЭДС
  • Беспроводное управление серводвигателем с использованием канала связи 2,4 ГГц
  • 200, 600 Цепь светодиодной цепочки на сети 220 В
  • Проблема с падением напряжения инвертора – способы решения
  • Цепь бестрансформаторного вольтметра переменного тока с использованием Arduino
  • Цепь таймера сети 220 В с ЖК-дисплеем – таймер Plug and Play
  • Цепь импульсных источников питания 110 В, 14 В, 5 В – подробные схемы с иллюстрациями
  • BL Потолочный вентилятор постоянного тока для энергосбережения
  • 50-вольтовый 3-фазный драйвер двигателя BLDC
  • Схема усилителя 120 Вт с использованием TDA 2030 IC
  • GSM Автомобильная схема зажигания и центрального замка с использованием Arduino
  • 0143
  • Как запустить серводвигатель с помощью ИС 555
  • 10-канальный переключатель дистанционного управления 2,4 ГГц
  • Схема генератора сигналов ШИМ Arduino
  • Схема управления сильноточным двигателем с использованием Arduino
  • Схема датчика парковки автомобиля задним ходом с сигнализацией
  • Универсальная схема ESC для двигателей BLDC и генераторов переменного тока
  • L293 Схема выводов интегральной схемы драйвера Quad Half-H, техническое описание, схема применения
  • Беспроводной термометр, использующий радиочастотную связь 433 МГц, использующий Arduino
  • Антикоррозионные датчики для контроллера уровня воды
  • 2 Компактная схема 12 В 2 А SMPS для драйвера светодиодов
  • Цепь регулируемого источника питания 0–40 В – Учебное пособие по сборке
  • 3 Твердотельная одиночная микросхема 220 В с регулируемой цепью питания
  • Электронная машина для голосования с модулем SD-карты
  • Автомобильный бак Цепь датчика воды
  • ИС регулятора напряжения с малым падением напряжения (LDO) KA378R12C — разводка выводов и рабочие характеристики
  • Цепь освещения музыкального рождественского украшения
  • Цепь проигрывателя сообщений, запускаемых ИК-датчиком
  • Схема простого усилителя мощностью 150 Вт на транзисторах
  • Описание усилителя OCL
  • Схема автоматического полива на основе Arduino
  • 3 схемы защиты интеллектуальной лазерной сигнализации
  • Схема зарядного устройства сотового телефона на основе таймера
  • Интерфейсный модуль SD-карты для регистрации данных
  • Бесконтактные датчики — инфракрасные датчики, датчики температуры/влажности, емкостные, световые
  • Драйвер светодиодов, 7 Вт, схема SMPS — с управлением по току
  • Mp3-плеер с использованием DF-плеера — подробные сведения о конструкции
  • Схема интернет-передатчика LiFi — передача сигнала USB через светодиод
  • Создание одноканального осциллографа с использованием Arduino
  • Частотомер Arduino с дисплеем 16×2 с полным программным кодом
  • Схема генератора Arduino SPWM — детали кода и схема
  • 8X Overunity от Joule Thief — проверенная конструкция
  • 5 Объяснение простых схем аудиомикшера
  • Схема симметричного микрофонного предусилителя
  • Работа LC-генератора и подробная принципиальная схема
  • Принцип работы блокирующего генератора
  • Создание схемы рации с использованием FM-радио
  • Как связать дисплей сотового телефона с Arduino
  • Эмиттер-повторитель BJT — работа, схемы применения
  • 10-ступенчатая последовательная схема переключателя-защелки
  • Схема автоматического оптимизатора крутящего момента в электродвигателях
  • SG3525 Схема полномостового инвертора
  • Как работают суперконденсаторы
  • Зуммер с увеличивающейся частотой звуковых сигналов Схема управляемой игрушечной машинки
  • Создайте проект простой метеостанции для дома и офиса
  • Как построить простую сушилку для белья для сезона дождей
  • Цепь зарядки аккумулятора с помощью пьезомата
  • Цепь электронного регулятора скорости двигателя
  • Цепь управления фитнес-центром с таймером
  • Цепь автоматического диммера уличного освещения
  • Индукционный нагреватель для лабораторий и магазинов
  • Цепь зарядного устройства с постоянными резисторами
  • 3 Контроллер оборотов Схема для дизельных генераторов
  • Расчет времени заряда/разряда конденсатора с использованием RC-константы
  • Как работают шаговые двигатели
  • Величайшие мифы о светодиодном освещении. Схема инвертора погружного насоса на солнечных батареях
  • Понимание проводки регулятора напряжения мотоцикла
  • Как подключить серводвигатели к Arduino
  • Схема контроллера клапана двухтрубного водяного насоса
  • Схема модифицированного синусоидального инвертора Arduino
  • Система рекуперативного торможения в автомобилях (схема)
  • Автоматическое включение вентилятора инвертора во время зарядки и инвертирования режимов
  • Как связать акселерометр ADXL335 с Arduino
  • Схема контроллера двигателя насоса GSM с использованием Arduino
  • Схема безопасности индикатора положения нарушителя
  • Схема лазерной безопасности на основе SMS
  • 10 Схема светодиодного тахометра
  • Схема простого цифрового омметра Arduino
  • Схема контроллера уровня хранения материала
  • Схема индикатора уровня заряда батареи Arduino
  • Схема источника питания 1,5 В для настенных часов
  • Схема защиты от перегрузки батареи на базе Arduino
  • Схема погружной насосной установки
  • IC 4060 Проблема с фиксацией [решено]
  • Как сделать схему фонарика с встряхиванием с магнитами и катушками
  • Цепь освещения пешеходного перехода с подсветкой
  • Цепь блокировки безопасности RFID — полный программный код и подробности тестирования
  • Управление фазой симистора с использованием пропорционального времени ШИМ
  • Схема считывателя RFID с использованием Arduino
  • Цепь датчика атмосферного давления — подробности работы и взаимодействия для создания дистанционно управляемой схемы игрового табло
  • Одиночная схема симулятора MPPT на базе LM317
  • LM317 Источник питания с переменным режимом переключения (SMPS)
  • Как сделать светодиодную схему измерения загрязнения воздуха с помощью Arduino
  • SMS-оповещение об утечке сжиженного газа с помощью MQ-135 – получите предупреждающее сообщение на свой мобильный телефон Открыт
  • Цепь вольтметра постоянного тока на базе Arduino — детали конструкции и испытания
  • Цепь блокировки зажигания автомобиля Bluetooth — защита автомобиля без ключа
  • Цепь светодиодного дисплея «WELCOME»
  • Схема датчика качества воздуха MQ-135 – работа и взаимодействие с программным кодом Схема
  • Как отправлять и получать SMS с помощью GSM-модема
  • Схема контроллера мотора Bluetooth
  • Схема защиты паролем с помощью клавиатуры 4×4 и Arduino
  • Схема светодиодов Sunrise Sunset Simulator
  • Как связать клавиатуру 4×4 с Arduino
  • Как генерировать электричество с помощью пьезоэлемента
  • Как сделать простой математический калькулятор с помощью Arduino
  • 0–60 В LM317HV Схема переменного источника питания
  • Свободная энергия от индукционной варочной панели

    423

  • 3
  • 3
  • 3
  • 3 a Схема термоэлектрического генератора (ТЭГ)
  • Схема глубокого металлоискателя – сканер грунта
  • Схема ИК-пульта дистанционного управления Arduino
  • Натуральный репеллент от комаров с резистором высокой мощности
  • 3 схемы инвертора высокой мощности SG3525 Pure Sinewave
  • Цифровые часы Arduino с модулем RTC
  • Схема маячкового индикатора уровня для зерновых бункеров зерноуборочных комбайнов
  • Генератор коронного разряда
  • Сделайте эти 7-сегментные цифровые часы полными со схемой звукового оповещения
  • 3 Батарея Схема индикатора заряда с использованием двух транзисторов
  • Простой фонарик Фарадея — принципиальная схема и принцип работы
  • Схема простого автомата по продаже чая и кофе
  • Схема электронной двери для домашних животных – открывается, когда животное приближается к двери
  • Как спроектировать схему солнечного инвертора
  • Как добавить диммер к светодиодной лампе
  • Как сделать схему детектора перехода через ноль
  • Соединение MPPT с солнечной батареей Инвертор
  • Схема переключателя реле SPDT с использованием симистора
  • 2 Изученые схемы простого измерителя температуры Arduino
  • Включение/выключение двух чередующихся нагрузок с помощью ИС 555
  • Схема регулятора скорости трехфазного асинхронного двигателя
  • Как спроектировать схему источника бесперебойного питания (ИБП)
  • Схемы вентиляторов постоянного тока с регулируемой температурой для Arduino
  • Простая схема защиты холодильника
  • Как работают электретные микрофоны — полное руководство и схема Изучены лучшие схемы переключателей датчиков касания
  • Создайте эту схему цифрового измерителя температуры и влажности с помощью Arduino
  • Взаимодействие датчика температуры и влажности DHTxx с Arduino
  • Схема крана Make this Touch free для управления краном без помощи рук
  • Шунтирующая схема SCR для защиты драйверов светодиодов
  • Схема простого декодера окружающего звука
  • Как сделать TDCS Схема стимулятора мозга
  • Схема регулятора температуры печи
  • RF МГц 43 8 Схема дистанционного управления бытовой техникой
  • Схема простого усилителя мощности 50 Вт
  • Схема погружного насоса с дистанционным управлением
  • Описание Raspberry Pi
  • Схема генератора кислорода в аквариуме для рыб
  • Простой 20 -ваттный усилитель
  • 32 Вт схема усилителя с использованием TDA2050
  • 6 Простые цепи усилителя класса A.
  • Схема ультразвукового дальномера с ЖК-дисплеем 16×2
  • Схема моторизованной солнцезащитной шторки
  • Емкостной делитель напряжения
  • Схема простейшего квадрокоптера
  • Описание резистора, чувствительного к силе
  • Проверка тока генератора с использованием условной нагрузки
  • Цепь контроллера нагревателя автоклава
  • Цепь стабилизатора напряжения с ШИМ-управлением
  • Цепь зарядного устройства операционного усилителя с автоматическим отключением уровня напряжения
  • Простой детектор пиков для обнаружения и удержания
  • Небольшой индукционный нагреватель для школьного проекта
  • Как собрать схему усилителя микрофона
  • Схема зарядного устройства аккумуляторной дрели 18 В
  • Создайте этот проект домашней безопасности с помощью Arduino — протестировано и работает
  • Как настроить IC 741 для автоматического отключения
  • Создайте эту схему радиоретранслятора дома
  • Цепь внутренней связи, активируемой стуком
  • Генератор/ИБП/реле аккумулятора Цепь переключения
  • Цепь зарядного устройства аккумуляторной батареи
  • Как выбрать MOV – пояснение с практическим проектом
  • Цепь зарядного устройства для дома на колесах
  • Как сделать схему измерителя влажности почвы с одной ИС 741
  • Гистерезис операционного усилителя — расчеты и рекомендации по проектированию
  • Схема контроллера однофазного струйного насоса
  • Схема мини-сварочного аппарата для небольших сварочных работ
  • Создание этой схемы радиоприемника Crystal без использования батарей
  • Неподвижный простой электромагнитный вертикальный генератор (МЭГ)
  • 9014 Схема генератора ветряной турбины Axis
  • Схема цифровых часов с ЖК-дисплеем 16×2
  • Инвертор солнечной энергии для 1,5-тонного кондиционера
  • Схема надежной лазерной охранной сигнализации
  • Схема индикатора времени автономной работы от батареи
  • Как сделать Arduino на макетной плате — пошаговые инструкции
  • Схема симисторного зарядного устройства
  • Схема сигнализации аварии мотоцикла
  • Распиновка IC 555, нестабильные, моностабильные, бистабильные схемы, формулы
  • Синхронизированный стекируемый инвертор 4 кВА
  • Сделайте это предупреждение о сне — защитите себя от опасностей лунатизма
  • Цепь кнопочного регулятора вентилятора с дисплеем
  • Система опреснения очистителя бытовых сточных вод
  • 5 Объяснение простых схем предусилителя
  • Дистанционная инфракрасная беспроводная сигнализация 433 МГц
  • Цепь генератора функций Bluetooth
  • Цепь питания Solar E Rickshaw4 FactorP2 9014 9014 Схема – Учебное пособие
  • Как правильно выбрать зарядное устройство для литий-ионной батареи
  • Схема автоматического регулятора напряжения (АРН)
  • 2 Проекты простого преобразователя света в частоту для преобразования света в импульсы
  • Как работает акселерометр
  • Схема робота, избегающего препятствия, без микроконтроллера
  • Резисторы поверхностного монтажа – введение и работа
  • Типы переключателей, работа и внутренние детали
  • Типы исследованных катушек индуктивности
  • Типы резисторов и их различия в работе
  • Использование бегового велотренажера для зарядки аккумуляторов
  • Значения стандартных резисторов серии E
  • Описание типов конденсаторов
  • Цветовые коды резисторов с практическими примерами
  • Как работают гибкие резисторы и как связать их с Arduino для практической реализации Как дистанционно активировать камеру без физического присутствия
  • Электрическая схема спички (Ematch) Зажигатель фейерверка
  • Схема транзисторного стабилитрона для работы со стабилизацией сильного тока
  • Цепь лазерного коммуникатора — отправка и получение данных с помощью лазера
  • Принцип работы транзисторов PNP
  • Преобразование ИБП компьютера в домашний ИБП
  • Цепь звонка в больничной палате для оповещения медсестры нажатием кнопки
  • Цепь зарядного устройства высоковольтной батареи
  • Как сделать простую схему LI-FI (Light Fidelity)
  • Выбор источника питания для автомобильных усилителей
  • Водосберегающий контур ирригации
  • Изготовление схемы усилителя стетоскопа
  • Схема переменного источника питания LM324
  • Как быстро спроектировать схемы фильтров верхних и нижних частот
  • 8-функциональная схема рождественского освещения
  • Лучшие 3 схемы контроллера заряда от солнечной батареи MPPT для эффективной зарядки аккумуляторов
  • 3 простые схемы емкостных датчиков приближения Исследовано
  • ИБП Sinewave с использованием PIC16F72
  • Схема проверки состояния батареи для проверки состояния батареи и резервного питания
  • Схемы режекторных фильтров с деталями конструкции
  • Внутреннее сопротивление батареи
  • LM317 с внешней цепью увеличения тока
  • Схема таймера лампы для ванной комнаты со звуковым сигналом
  • Диод 40 А с защитой от переполюсовки и перенапряжения
  • Сделайте эту цепь 3,3 В, 5 В, 9 В SMPS
  • Защита от перенапряжения для сброса нагрузки в автомобильной промышленности
  • Твердотельный инвертор/цепи переключения сети переменного тока с использованием симисторов
  • Схема усилителя мощности 60 Вт, 120 Вт, 170 Вт, 300 Вт
  • Сделайте эту схему CDI постоянного тока для мотоциклов
  • Что такое ток пульсаций в источниках питания
  • Расчет конденсатора фильтра для сглаживания пульсаций
  • Цифровой измеритель мощности для чтения для создания схемы ИБП ATX с зарядным устройством
  • Схема автоматического испарительного воздухоохладителя
  • Схема светодиодного индикатора таймера для настольных игр
  • Светодиодная схема метеоритного дождя, дождевой трубы
  • Цепь простого контроллера открытия/закрытия ворот
  • Генерация электроэнергии от системы рекуперативного торможения для транспортных средств
  • Цепь генератора свободной энергии — N-Machine
  • Цепь парковочных огней, срабатывающих в темноте
  • Мигающая красная и зеленая цепь железнодорожной сигнальной лампы
  • Схема генератора произвольной RGB-подсветки Arduino
  • Создание автоматического секундомера для бегунов, спортсменов и спортсменов
  • Arduino LCD KeyPad Shield (артикул: DFR0009
  • Arduino RGB Flowing Sequential Light Circuit
  • Arduino Musical Tune Generator Circuit
  • 4 Объяснение простых схем Power Bank
  • Освещение DRL и указателей поворота с одной общей лампой
  • Схема умной аварийной лампы с максимальными функциями
  • 3 От частоты до 3 Описание схем преобразователя напряжения
  • 2 Описание схем простого преобразователя напряжения в частоту
  • Расчет индуктивности в понижающих повышающих преобразователях
  • Как работают повышающие преобразователи
  • Схема изготовления электрического скутера/рикши
  • Схема контроллера бесщеточного двигателя высокой мощности
  • Расчет напряжения и тока в понижающем дросселе
  • Принцип работы понижающих преобразователей
  • Схема контроллера нагревателя с использованием кнопок
  • 3
  • 3 Цепь дистанционного управления квадрокоптером без MCU
  • Цепь драйвера бессенсорного двигателя постоянного тока BLDC
  • Цепь питания рюкзака со светодиодами 12 В
  • Цепь беспроводного зарядного устройства для мобильного телефона
  • Как работает беспроводная передача энергии
  • Схема тестера CDI для автомобилей
  • Схема имитатора светодиодного проблескового маяка
  • Схема пуска/останова погружного насоса
  • Схема регулятора выпрямителя мотоцикла, схема тестера
  • Схема дистанционного управления кормушкой для рыбы 9014 9 014 2 Управление соленоидом для подключения ИК-датчика TSOP1738
  • Сделайте эту простую систему стиральной машины
  • Цепь контроллера стартера моторного насоса Borewell
  • Сделайте бесплатную питьевую воду из морской воды
  • Цепь беспроводной домашней безопасности — на солнечной энергии
  • Цепь аварийного нагревателя инкубатора с зарядным устройством
  • Цепь перезаряжаемого светодиодного фонаря с использованием динамо-машины
  • Как определить характеристики компонентов на схемах
  • a Потенциометр
  • 3-ступенчатая схема таймера для промышленного распределительного вала
  • Решение проблемы инвертора с автоматическим отключением без нагрузки
  • Дешевый водяной насос для фермеров, управляемый мобильным телефоном
  • Балансировочное зарядное устройство Lipo Battery для зарядки последовательно соединенных Lipo элементов
  • Цепь ATS с бензина на сжиженный газ с использованием электромагнитного переключающего клапана
  • Схема последовательного таймера с использованием транзисторов
  • Схема контроля мощности нагрузки сети для GTI
  • IC LM321 Техническое описание – эквивалент IC 741
  • Схема изолятора USB и работа
  • Схема бестрансформаторного стабилизатора напряжения
  • Как вырабатывать бесплатную электроэнергию с помощью маховика
  • Схема АВР с дистанционным управлением — переключение беспроводной сети/генератора
  • Схема простого пневматического таймера
  • Схема индикатора уровня музыки сабвуфера
  • Разработка индивидуальной схемы зарядного устройства аккумулятора
  • Добавление мультиискрового ШИМ в цепь зажигания автомобиля
  • Руководство по выбору материала ферритового сердечника для SMPS
  • Регулируемая схема двойного источника питания 3 В, 5 В, 6 В, 9 В, 12 В, 15 В
  • Схема регулятора скорости двигателя на основе задержки – управляемая таймером ВЫКЛ.
  • Цепь аварийного генератора Распределение питания
  • Цепь светодиодов RGB с простой прокруткой
  • Цепь синусоидальной ШИМ (ШИМ) с операционным усилителем
  • Цепь автоматического контроллера скользящих затворов
  • Цепь автоматического индикатора включения ванной/туалета
  • Как работают тиристоры (SCR) — учебное пособие
  • Солнечная схема уничтожения насекомых для защиты посевов на фермах
  • Солнечная схема отпугивания насекомых для защиты посевов на полях
  • Схема уничтожения комаров с ловушкой Window4 90
  • Солнечная схема капельного орошения для внутренних садов
  • Бестрансформаторная схема драйвера светодиодов постоянного тока
  • Схема драйвера светодиодов CREE XM-L T6 — технические характеристики и практическое применение
  • Индикаторная схема детектора переключения промышленных клапанов
  • Сделайте эту 2-контактную двухцветную светодиодную сигнальную схему
  • Как работают ловушки для комаров
  • Как сделать схему предотвращения лая собак с использованием высокочастотного сдерживания при включении питания
  • Светодиодный индикатор вверх/вниз с использованием LM3915
  • Схема контроллера диммера светодиодной ленты
  • Схема атомайзера для электронных сигарет
  • Схема простейшего генератора ветряной мельницы
  • Как генерировать электричество от обуви во время ходьбы
  • Схема зарядного устройства мобильного телефона с помощью маятникового генератора
  • Сделайте эту схему гравитационной светодиодной лампы
  • Схема светодиодной лампы мощностью 1 Вт с использованием светодиодов SMD
  • Схема простого музыкального дверного звонка
  • Схема
  • SMPS0 Стабилизатор напряжения
  • Создание схемы регулятора напряжения 3,3 В, 5 В с диодами и транзисторами
  • Регулируемая схема опережения/запаздывания искры CDI
  • Как получить свободную энергию от маятника
  • Как сделать схему топливного элемента HHO в автомобиле для повышения топливной экономичности
  • Эффективное производство газа HHO в домашних условиях
  • Схема зарядного устройства солнечной батареи PWM
  • Инвертор PWM с использованием схемы IC TL494
  • Простая схема усилителя с музыкальным управлением RGB LED
  • 3 90 Схема микшера цветов с использованием микросхемы LM317
  • Что такое ШИМ, как его измерять
  • Простая схема сигнализации с ультразвуковым датчиком звука с использованием операционного усилителя
  • Как сделать схему охранной сигнализации радиолокационного СВЧ-диапазона
  • 0143
  • Микроволновый датчик или схема доплеровского датчика
  • Цепь тележки с дистанционным управлением без микроконтроллера
  • Модификация импульсных источников питания для регулируемого выхода тока и напряжения
  • Как сделать ультразвуковую схему дистанционного управления Задний фонарь накаливания
  • Цепь контроллера таймера клапана подачи воды
  • Цепь регулятора потолочного вентилятора с дистанционным управлением
  • Цепь игрушечного двигателя с таймером обратного прямого действия
  • Цепь светодиодных стоп-сигналов для мотоциклов и автомобилей
  • Как использовать резисторы со светодиодами, стабилитроном и транзистором
  • Цепь индикатора тока батареи — отключение зарядки по току
  • MPPT и солнечный трекер — изучены различия
  • Сильноточный литий-ионный аккумулятор Цепь зарядного устройства аккумулятора
  • Цепь светодиодной гирлянды 220/120 В с одним конденсатором
  • Цепь сигнализации простого газового детектора сжиженного нефтяного газа
  • Цепь автоматического дверного контроллера курятника
  • Цифровая схема освещения рождественских свечей
  • Схема защиты токарного станка от перегрузки
  • Изменение человеческой речи с помощью этой цифровой схемы смены голоса
  • 2 Схема автоматического регулятора температуры радиатора Цепь ИБП с инвертором постоянного тока
  • Цепь дверного замка с инфракрасным дистанционным управлением
  • Цепь индикатора неисправности зарядки аккумулятора
  • Цепь сильного радиочастотного разряда
  • Как связать Arduino PWM с любым инвертором
  • Схема простого цифрового секундомера на основе IC 555
  • Простые цифровые часы с использованием схемы LM8650 IC
  • Сделайте эту светодиодную схему Cricket Stump дома
  • SG 3525 Схема автоматического регулирования напряжения PWM
  • 3 Make
  • это Схема фейдера освещения салона автомобиля
  • Схема простого глушителя сотового телефона
  • Схема контроллера уровня воды, активируемого светом
  • Схема безопасного замка инфракрасного дистанционного управления
  • Как измерить усиление (β) BJT
  • Сделайте эту простую схему музыкальной шкатулки
  • Расширенная схема усилителя/ретранслятора телефонного звонка
  • Простая схема термостата с использованием транзисторов Схема детектора/контроллера температуры
  • 4-х светодиодная схема индикатора температуры
  • Сделайте эту простую схему сброса настроек с помощью микросхемы 555
  • Последовательное мигание 3 светодиодов (красный, зеленый, синий) с помощью схемы Arduino
  • Цепь настроенного инфракрасного (ИК) детектора
  • Цепь сигнализации простого датчика тени
  • Цепь аварийного освещения велосипедиста — видимость в ночное время для велосипедистов, пешеходов, бегунов
  • Контроллер скорости вращения вентилятора постоянного тока, активируемый температурой
  • Цепь преобразователя температуры в напряжение
  • Цепь аналогового датчика/измерителя расхода воды — проверка расхода воды
  • Как сделать схему защитного замка со штрих-кодом
  • ЖК-монитор SMPS Схема
  • Кнопка масляной горелки Схема запуска зажигания
  • Схема инфракрасного контроллера модели локомотива
  • Как управлять светодиодами высокой мощности с помощью Arduino
  • Как сделать промышленный таймер задержки Схема
  • Схема простого контроллера RGB-светодиодов
  • Исследовано мощное промышленное устройство подавления перенапряжений
  • Схема контроллера двигателя обратного хода инкубатора
  • Мигание светодиода с помощью Arduino – Полное руководство
  • Цепь твердотельного реле постоянного тока SPDT с использованием полевого МОП-транзистора
  • Схема мигания азбуки Морзе для маяка
  • Схема зарядного устройства для мобильного телефона на солнечной батарее
  • Зарядка аккумулятора мобильного телефона аккумулятором для ноутбука
  • Схема дистанционного управления ночником
  • Транзисторная трехфазная схема генератора синусоидальной волны
  • Трехфазная схема регулятора напряжения для мотоциклов
  • Исследованная схема умягчителя воды
  • Как сделать 3-фазную схему частотно-регулируемого привода
  • Как построить схему освещения для выращивания растений
  • Схема регулятора скорости вращения педали для электромобилей
  • Схема простого измерителя ESR
  • Схема 3-фазного бесщеточного двигателя (BLDC)
  • Оптимизация сети, солнечная энергия Электричество с инвертором
  • Как сделать мощную схему подавителя радиочастотных сигналов
  • Как работают бесщеточные двигатели постоянного тока (BLDC)
  • Схема зарядного устройства для ноутбука от батареи 12 В
  • Усилитель солнечной панели с использованием концепции солнечного зеркала
  • Цепь питания драйвера светодиодов с помощью переключателя диммера
  • Цепь чрескожного стимулятора нервов
  • Зарядное устройство суперконденсатора Теория и работа
  • Цепь самооптимизирующегося зарядного устройства солнечной батареи
  • Цепь монитора сердечного ритма
  • Цепь индукционного нагревателя
  • Сетевая схема со светодиодным монитором
  • Синусоидальный инвертор с генератором Bubba
  • Простая схема инвертора 48 В
  • Светодиодная схема лампового освещения с ШИМ-управлением
  • Как подключить диоды параллельно
  • Как преобразовать 3-фазный переменный ток в однофазный
  • Как преобразовать инвертор малой мощности в инвертор высокой мощности Цепи
  • Цепь беспроводного стоп-сигнала, устанавливаемого на шлем
  • Цепь автоматической светодиодной свечи
  • Цепь тестера яркости и эффективности светодиодов
  • Как измерять растворенный кислород в жидкостях
  • Цифровая схема управления громкостью вверх/вниз
  • Сигнал включения питания с автоматическим отключением
  • Как сделать схему оптимизатора солнечной панели
  • Схема контроллера датчика муниципального водоснабжения
  • Схема детектора сигнала крыла насекомого
  • Бесплатно 200 Вольт прямо над головой
  • Цепь дистанционного управления, активируемая подсветкой дисплея мобильного телефона
  • Как протестировать устройство защиты от перенапряжения MOV (металлооксидный варистор)
  • Цепь контроллера потолочного вентилятора PIR
  • Схема программируемого освещения крыльца на солнечных батареях
  • 32 В, 3 А Схема драйвера светодиодов SMPS
  • Схема резервного аккумулятора при сбое сети Arduino
  • Настройка боковых габаритных огней автомобиля на мигающие боковые габаритные огни
  • Схема автоматического ШИМ-контроллера открытия/закрытия дверей в GTI (сетевой инвертор)
  • Цепь механизма подъема шкива с дистанционным управлением
  • Цепь контроллера PWM воздуходувки для кухонных печей, работающих на биомассе
  • Цепь противопожарной защиты сетевого трансформатора
  • Схема охранной сигнализации для защиты от кражи ноутбука
  • Изготовление генератора Overunity с использованием двух двигателей
  • Схема контроллера таймера кормления аквариумных рыб
  • Схема контроллера заполнения/слива воды в промышленном резервуаре
  • Схема контроллера стеклоподъемника автомобиля
  • Простой Цепь измерителя индуктивности 1,5 В
  • Цепь зарядного устройства для литий-полимерных (Lipo) аккумуляторов
  • Цепь автомобильного стартера, управляемого мобильным телефоном
  • 3,7 В Цепь усилителя динамика класса D для дифференциального аналогового входа
  • Выключение света в периодической последовательности
  • 10 Объяснение схем простых FM-передатчиков
  • Создание регулируемой схемы выпрямителя аккумуляторной батареи 9 В
  • Зарядное устройство для автомобилей с положительным заземлением
  • Устранение неполадок, связанных с падением выходного напряжения инвертора
  • , от 0 до 5 В до 5,
  • Цепь переменного двойного источника питания на 10 ампер
  • Сделайте это своими руками. 0142 Радиочастотный активируемый автомобильный усилитель сотового телефона, цепь автоматического отключения звука
  • Цепь дистанционного управления вибрационным сотовым телефоном
  • Цепи таймера с автоматической паузой и памятью при отключении электроэнергии
  • Объяснение цепей параллельного зарядного устройства
  • Цепь моторизованного водоотвода и регулятора влажности теплицы
  • Светодиодная трубка на базе светодиодов мощностью 1 Вт
  • Схема подводного светодиодного повышающего преобразователя с диммером
  • Схема аварийной светодиодной лампы с инфракрасным (ИК) управлением
  • Схема беспроводного домашнего кинотеатра с использованием Bluetooth-гарнитуры
  • Модификация устройства Bluetooth-гарнитуры
  • Что внутри Bluetooth-гарнитуры
  • Схема инвертора с ферритовым сердечником 5 кВА — полная рабочая схема с расчетами
  • Воспроизведение мелодии с использованием функции Tone() в Arduino
  • Создание цепи беспроводного дверного звонка
  • Цепь регулируемого 0–100 В, 50 А SMPS
  • Цепь сигнализации простого водонагревателя
  • Цепь трансформатора галогенной лампы SMPS
  • Схема сварочного инвертора SMPS
  • Схема контроллера переменной интенсивности светодиодов
  • ИС генератора сигналов тревоги ZSD100 Техническое описание, приложение
  • Схема простого регулятора температуры в теплице
  • Схема переключения двух реле переменного тока
  • 5 Синхронизированный таймер 9IC 4 5 Монотабличный триггер
  • SMPS 2 x 50V 350W Схема для усилителей мощности звука
  • Самодельная схема электрошокера — схема электрошокера
  • LM317 Схема тестера интегральных схем — отделить хорошие ИС от неисправных
  • Схема контроллера уровня воды, активируемого цифровыми часами
  • Модификация автомобильных указателей поворота, парковочных фонарей и боковых габаритных огней
  • Схема программируемого контроллера температуры с таймером
  • 2 Полезные схемы энергосберегающих паяльных станций
  • Поиск ключей или устройство для отслеживания домашних животных Схема
  • Руководство по покупке электронных компонентов для начинающих любителей
  • Схема совместимой светодиодной трубки для стандартных балластных светильников
  • Схема ночной лампы, активируемой сотовым телефоном
  • Модернизация автомобильных стояночных фонарей до усовершенствованных ДХО
  • Мигающий светодиод Схема низкого заряда батареи
  • Преобразование инвертора в ИБП
  • Схема простого генератора высокого напряжения — дуговой генератор Схема защиты для защиты вашего магазина от кражи
  • Схема индикатора перегрева автомобильного радиатора
  • Как сделать регулируемые схемы ограничения тока
  • Схема плавного пуска двигателя холодильника
  • Цепь регулятора вентилятора с ШИМ-управлением
  • Цепь простой рации
  • Цепь двигателя дозатора воды/кофе
  • Изготовление «третьей руки» для помощи при пайке
  • Цепь повышающего преобразователя Fish Yoo
  • 3
  • — Цепь переключателя движения с индикатором
  • ATmega32, описание выводов
  • Цепь программируемого автоматического стартера для дизельного водяного насоса
  • Создание цепи поплавкового переключателя для антикоррозионного контроля уровня воды
  • Как вырабатывать электроэнергию с помощью дорожных выключателей
  • Схема беспроводного контроллера уровня воды с дистанционным управлением
  • Схема индикатора утечки на землю для обнаружения утечек тока в заземляющих проводах
  • Цепь индикатора замыкания на землю фазы переменного тока, нейтрали
  • Изучение основ микроконтроллера
  • Цепь дистанционного управления несколькими устройствами
  • Сеть 20 Вт Цепь электронного балласта
  • Цепь сетевого инвертора (GTI) с использованием SCR
  • Схема балласта с регулируемой яркостью на одной микросхеме
  • Схема контроллера инфракрасной лестничной лампы
  • Схема автомобильных фар, активируемых в темноте, с ДХО
  • Схема контроллера уровня воды, управляемого поплавковым выключателем
  • Как построить схему озонового стерилизатора воды/воздуха — дезинфекция воды озоном Питание
  • Схема зарядного устройства солнечной батареи 48 В с отсечкой высокого/низкого уровня
  • Схема бесконтактного датчика тока с использованием интегральной схемы на эффекте Холла
  • Высоковольтный транзистор MJ11021 (PNP)0143
  • Цепь литий-ионного аварийного освещения
  • Цепь простейшей светодиодной лампы мощностью 100 Вт
  • Цепь измерителя мощности спутникового сигнала
  • Цепь быстрого зарядного устройства
  • Цепь передатчика 1,5 Вт
  • Объяснение
  • Сделайте эту схему красного светодиодного знака
  • Как сделать схему автомобильной светодиодной лампы
  • Простая схема автоматического полива растений для контроля влажности почвы
  • Цепь зарядного устройства батареи SMPS 12 В, 5 А
  • Линейный датчик Холла — схема работы и применения
  • 2 схемы цифровых потенциометров. Объяснение
  • Как подключить автомобильный светодиодный светильник
  • Схема индикатора «птица в гнезде»
  • Ультрафиолетовый ) Схема дезинфицирующего средства для дезинфекции предметов домашнего обихода
  • Схема драйвера светодиодного уличного фонаря SMPS 50 Вт
  • Схема зарядного устройства сотового телефона 220 В SMPS
  • Изготовление двигателя Flynn
  • Схема дистанционного управления FM на основе DTMF
  • Индуктивность в цепях переменного/постоянного тока
  • Устройство параллельного тракта Overunity
  • Однофазное напряжение от трехфазного источника напряжения
  • Как генерировать холодное электричество
  • Светозависимая схема контроллера интенсивности светодиодов
  • 3 Программируемая 90 Цепь таймера дизельного генератора
  • Цепь оптимизатора закрытия двери автомобиля
  • Цепь датчика вращения колеса
  • Цепь простейшего полномостового инвертора
  • Цепь выключателя предохранительного буя для подводной лодки с приводом от человека
  • Цепь таймера мешалки двигателя стиральной машины
  • IC 4040 Спецификация, схема выводов, применение
  • Использование алюминиевого радиатора для высоковаттных светодиодов вместо печатной платы Адаптер на 12 В
  • Сравнение IGBT и MOSFET
  • Схема идентификации контактов биполярного транзистора
  • Схема индукционного нагревателя с использованием IGBT (проверено)
  • Схема датчика перегорания лампы для сигнала поворота автомобиля
  • TSOP1738 Инфракрасный датчик IC, техническое описание, схема выводов, работа
  • Цепь привода дроссельной заслонки автоматического генератора
  • Цепь светодиодного освещения брюк, активируемого шагом
  • Цепь зарядного устройства литий-ионного аккумулятора USB 3,7 В
  • Цепь сигнализации ограничения скорости автомобиля
  • 3
  • Схема
  • Схема переключателя датчика наклона
  • Высоковольтный сильноточный транзистор TIP150/TIP151/TIP152 Техническое описание
  • Включение и выключение светодиода — основы Arduino
  • Схема компактного светодиодного лампового светильника 110 В
  • Схема регулируемого регулятора напряжения сети от 1,25 до 120 В
  • Преобразование аналогового сигнала в цифровой (аналоговый последовательный сигнал) — Arduino Basics
  • Мониторинг состояния переключателя (цифровой последовательный сигнал) — Arduino Basics
  • Индивидуальные Контроллер расхода воды со схемой таймера
  • Мигание светодиода с задержкой — основы Arduino
  • Схема электронного табло с использованием ИС 4033 Счетчик
  • Схема контроллера скорости двигателя беговой дорожки
  • Работа с одной лампой риса с питанием 220 В перем. , Спецификация, Применение
  • Общие сведения о IC 4043B, IC 4044B CMOS Quad R/S-защелка с 3 состояниями – работа и выводы
  • Схема программируемого таймера дня недели
  • 2 схемы простого автоматического ввода резерва (АВР)
  • Схема усилителя класса D с использованием ИС 555
  • 2 простые схемы индукционного нагревателя — плиты с конфорками
  • простая схема телевизионного передатчика
  • схема многоискрового CDI
  • простая схема FM-радио с использованием одного транзистора
  • простая трехфазная схема инвертора
  • 12 В, 24 В, 1 А MOSFET SMPS Схема
  • Бестрансформаторный релейный драйвер
  • Простой регулируемый промышленный таймер
  • Ультразвуковое оружие (USW) Схема
  • Цепь зарядного устройства динамо-батареи велосипеда
  • Цепь отключения батареи мобильного телефона с сигнальной схемой
  • Цепь светильника 220 В в честь праздника Дивали, Рождества
  • Цепь автоматического отключения звука, активируемого звуком
  • Схема инвертора чистой синусоидальной волны с использованием IC 4047
  • 3 Лист данных IC 4047
  • 3 , Выводы, Замечания по применению
  • Управление трехфазным двигателем при однофазном питании
  • Советы по техническому обслуживанию свинцово-кислотной батареи
  • Электронный контроллер нагрузки (ELC), цепь
  • Цепь отслеживания I/V для солнечных MPPT-приложений
  • Однофазная схема частотно-регулируемого привода VFD
  • Как защитить полевые МОП-транзисторы — объяснение основ
  • Параллельное подключение регуляторов напряжения 78XX для сильноточного питания
  • ИС драйвера полумоста Mosfet IRS2153(1)D Техническое описание
  • Схема трехфазного генератора сигналов с использованием операционного усилителя
  • Самодельная схема измерителя индуктивности
  • Создание схемы паразитного разрядника
  • Схема двойного зарядного устройства с изолятором
  • Схема преобразователя постоянного тока с 1,5 В на 12 В для светодиодов
  • Схема 10-ступенчатого релейного селекторного переключателя
  • Самодельная схема сетевого инвертора на 100–1000 ВА
  • Схема 1 УФ-фильтр для воды в домашних условиях4
  • Схема преобразователя однофазного переменного тока в трехфазный
  • 3 В, 4,5 В, 6 В, 9 В, 12 В, 24 В, схема автоматического зарядного устройства с индикатором
  • 5 В, 3 А, схема стабилизатора постоянного напряжения с использованием ИС LM123
  • Цепь солнечного зарядного устройства с диммером драйвера светодиодов
  • Цепь солнечного зарядного устройства LDO с нулевым падением напряжения
  • Цепь светодиодной «галогенной» лампы для фар мотоцикла
  • Преобразование SMPS в солнечное зарядное устройство
  • Общие сведения о солнечном зарядном устройстве MPPT Цепь защиты
  • 5 Объяснение полезных схем защиты двигателя от работы всухую
  • Схема дистанционного подавления помех Make this TV
  • Схема простого симисторного таймера
  • Схема простого аудиоанализатора спектра
  • Простая схема радиочастотного дистанционного управления без микроконтроллера
  • Выбираемая 4-ступенчатая схема отключения низковольтной батареи
  • Велосипедный магнето-генератор Преобразователь 220 В
  • Простые схемы контроля напряжения батареи
  • Простая схема школьного звонка на микросхеме 4060
  • Knight Rider, Scanner, Reverse-Forward, Cascade
  • 10-полосная схема графического эквалайзера
  • Low Power MOSFET 200 мА, 60 В Спецификация
  • Схема фильтра нижних частот для сабвуфера
  • Цепь повышения напряжения с помощью IC 555
  • IC 555 Схема автоматического аварийного освещения
  • Как работают схемы повышения напряжения
  • Учебное пособие по PIC: от регистров к прерываниям
  • Схема программируемого двунаправленного таймера двигателя -Схема отслеживания контактного кабеля
  • Простейшая схема регулируемого источника питания с одним транзистором
  • Схема велосипедного светодиодного фонаря с использованием одной ячейки 1,5 В
  • Как зарядить сотовый телефон от батареи 1,5 В
  • Схема металлодетектора — с использованием генератора частоты биений (BFO)
  • 2 Описание лучших схем ограничения тока
  • Концепция получения свободной энергии — концепция катушки Теслы
  • Как собирать свободную энергию из атмосферы
  • Схема велосипедного генератора свободной энергии
  • 0 Бестрансформаторная цепь питания с регулируемым полевым транзистором -300 В
  • Анализатор автоматического регулятора напряжения (АРН)
  • Расчет солнечной панели, инвертора, зарядного устройства
  • Цепь индикатора предупреждения об ограничении скорости автомобиля
  • Сильноточный полевой МОП-транзистор IRFP2907 Лист данных
  • Схема индикатора низкого заряда батареи, использующая только два транзистора
  • Цепь передатчика дальнего действия — диапазон от 2 до 5 км Разряженные батареи
  • IC 555 Цепь индикатора низкого заряда батареи
  • Цепь реле переключения сети на генератор
  • Цепь ионизатора воздуха Make this Car
  • Как подключить светодиоды 5 мм к литий-ионному аккумулятору 3,7 В
  • 55 В, 110 А, N-канальный Mosfet IRF3205, техническое описание
  • Cree XLamp XM-L LED, техническое описание Цепь вентилятора
  • Цепь указателя поворота автомобиля с индикатором неисправности лампы
  • Цепь цифрового вольтметра с использованием ИС L7107
  • Цепь регулятора напряжения 15 В 10 А с использованием ИС LM196
  • Цепь регулятора температуры для стеллажей для рептилий
  • 12 В 5 А ИС регулятора постоянного напряжения 78х22А Техническое описание
  • Схема контроллера пеллетной горелки
  • Схема автоматического микро ИБП
  • Схема солнечного водонагревателя с зарядным устройством
  • Схема инвертора H-Bridge с использованием 4 одиночных N-канальных MOSFET-таймеров
  • 3 Схема
  • Преобразование прямоугольного инвертора в синусоидальный инвертор
  • Схема драйвера лазерного диода
  • 3 схемы простого ИБП постоянного тока для модема/маршрутизатора
  • схема энергосберегающего автоматического контроллера светодиодной подсветки
  • Простая схема освещения сада на солнечных батареях — с автоматическим отключением
  • 4 Простые схемы зарядного устройства литий-ионных аккумуляторов — с использованием LM317, NE555, LM324 ) Схемы для вашего автомобиля
  • Как спроектировать инвертор — теория и учебное пособие
  • Как преобразовать 12 В постоянного тока в 220 В переменного тока
  • LM567 Тональный декодер IC Особенности, спецификация и применение
  • Сильноточная схема удвоителя напряжения0143
  • 5 Простые схемы сигнализации для защиты дома/офиса от кражи
  • Как подключить реле через оптопару ) Цепь дистанционного управления двигателем
  • Использование термистора с отрицательным температурным коэффициентом в качестве ограничителя перенапряжения
  • Цепь дистанционного управления, активируемая лазерным лучом
  • Преобразование выключенного компактного люминесцентного лампы в светодиодный ламповый фонарь
  • Сделайте эту схему светодиодного прожектора мощностью 1000 Вт
  • Управление двигателем постоянного тока по часовой/против часовой стрелки с помощью одного переключателя
  • Генерация электроэнергии во время тренировки в тренажерном зале
  • Электронные схемы зажигания емкостного разряда (CDI) 12 В постоянного тока
  • PWM-управляемые PWM Схема синусоидального инвертора
  • Схема автоматического регулятора скорости вращения вентилятора, зависящего от климатических условий
  • IRF540N MOSFET Выводы, техническое описание, описание применения
  • Понимание выводов микросхемы SG3525
  • Реле задержки термостата, таймер
  • 5 В, 12 В, понижающий преобразователь, схема SMPS 220 В
  • IC 556, инвертор с чистой синусоидой, схема
  • Генератор/генератор переменного тока, усилитель напряжения, схема
  • Светодиодный задний фонарь, LDR, схема управления 9014 9014 Проблема со светодиодной аварийной лампой
  • Как управлять мотором с помощью мобильного телефона
  • Схема фейдера светодиода — генератор светодиодных эффектов с медленным нарастанием и медленным падением
  • Как генерировать ШИМ с помощью IC 555 (исследовано 2 метода)
  • Цепь инвертора/зарядного устройства с одним трансформатором
  • Цепь однофазного предохранителя
  • Принцип работы шунтирующего регулятора TL431, техническое описание, применение
  • Цепь автоматического таймера дверного освещения
  • Сильноточный симистор BTA41/600B — техническое описание, указания по применению
  • Voice Voice Схемы воспроизведения записывающего устройства
  • Сильноточный транзистор TIP36 — техническое описание, рекомендации по применению
  • Использование вентиляторного диммера для управления яркостью светодиодов
  • Схема ксеноновой лампы от сети переменного тока
  • 3 Вт, 5 Вт Светодиодная схема драйвера постоянного тока в постоянный ток
  • Сильноточная схема зарядного устройства солнечной батареи – 25 А
  • 3 Вт светодиодный техпаспорт
  • Создание управляемой сотовым телефоном схемы дистанционного звонка
  • Преобразование обычной гирлянды из рисовой лампочки к светодиодной гирлянде
  • Как обеспечить подсветку светодиодами мощностью 1 Вт с помощью зарядного устройства для сотового телефона
  • Комплект аварийного зарядного устройства для сотового телефона с использованием никель-кадмиевых батарей
  • Как вручную переключить две батареи с помощью оптопары
  • Создание многофункциональной схемы регулятора уровня воды
  • Простейшая схема AM-радиоприемника
  • Создание схемы музыкальной поздравительной открытки
  • Разработка схемы сетевого инвертора
  • 3 простые схемы переключения солнечной панели/сети
  • Самодельная схема MPPT на солнечных батареях – Трекер максимальной мощности Poor Man’s Point Tracker
  • 3-ступенчатое автоматическое зарядное устройство/схема контроллера
  • Цепь регулятора высокого напряжения и сильного тока постоянного тока
  • Цепь автоматического 40-ваттного светодиодного солнечного уличного освещения
  • Полноволновая схема шунтирующего регулятора MOSFET для мотоциклов
  • Дешевая бестрансформаторная высоковаттная схема драйвера светодиодов с защитой от перенапряжений
  • Игрушечная машинка с дистанционным управлением, использующая дистанционные модули 433 МГц Схема таймера стеклоочистителя с мгновенным пуском по срабатыванию
  • Сравнение полевых МОП-транзисторов с BJ-транзисторами – плюсы и минусы
  • Схема простой светодиодной ИК-лампы
  • 2 Схемы крутых 50-ваттных инверторов для студентов и любителей
  • Сделать зарядное устройство за 15 минут
  • Простейшая одноосная система слежения за солнечной батареей
  • Схема защиты от перегрузки сети переменного тока для стабилизаторов напряжения
  • 2 простых автоматических схемы переключения инвертора/сети переменного тока
  • Как производить чистый кислород и водород в домашних условиях
      3
    • Как купить и использовать РЧ-модули дистанционного управления — дистанционное управление любыми электрическими устройствами
    • Схема синхронизированного программируемого таймера с цифровыми часами
    • IC TDA 7560 Спецификация — 4 x 45 Вт QUAD BRIDGE CAR RADIO AMPLIFIER PLUS HSD
    • Цепь простого автоматического зарядного устройства 48 В
    • Цепь светодиодной сигнальной лампы с питанием от сети 220 В
    • Цепь сильноточного бестрансформаторного источника питания
    • Цепь аварийной лампы с защитой от перезаряда батареи
    • Схема усилителя LM386 – разъяснение рабочих характеристик
    • Обсуждены проблемы с зарядным устройством, поиск и устранение неисправностей
    • Создание схемы генератора электроэнергии для футбольного мяча
    • 5 лучших схем автоматического зарядного устройства 6 В 4 Ач с использованием реле и полевого МОП-транзистора
    • Как заменить транзистор (BJT) на МОП-транзистор
    • Цепь высоковольтного конденсаторного зарядного устройства с питанием от секундного возбудителя
    • Схема аварийного освещения на основе SMD-светодиодов
    • Зарядное устройство с отключением батареи Цепь с использованием одного реле
    • Введение в триггер Шмитта
    • Простые методы преобразования напряжения в ток и тока в напряжение – Джеймс Х. Рейнхольм
    • Получение свободной энергии из воздуха с помощью секундной катушки возбуждения
    • Зарядка небольшой никель-металлогидридной батареи от воздуха
    • Сборка вторичного возбудителя – Стивен Чивертон
    • Использование ПК в качестве осциллографа Инверторы
    • Сделайте это 1 кВА (1000 Вт) Схема инвертора с чистой синусоидой
    • Схема бестрансформаторного ИБП для компьютеров (ЦП)
    • Как использовать Eagle CAD
    • Схема измерителя радиочастотного сигнала
    • Схема детектора очень низкой частоты (ОНЧ)
    • Как сделать оптрон LED/LDR
    • Сделайте эту схему стабилизатора напряжения для вашего автомобиля
    • 2 Изученые схемы простого десульфатора батареи
    • Сделайте этот забор на солнечной энергии Цепь зарядного устройства
    • Сделайте эту схему насоса ЭДС и отправляйтесь на охоту за привидениями
    • Схема коррекции выходного напряжения автоматического инвертора
    • Сделайте эту схему переключателя, управляемого Thermo-Touch
    • Изготовление регулируемой цепи электромагнита
    • 1A Схема понижающего регулятора напряжения – Импульсный режим 78XX Альтернатива
    • Создание этой схемы индикатора температуры с последовательным светодиодным дисплеем
    • 4 Схемы универсального электронного термометра
    • Как сделать схему светодиодного фонарика
    • Освещение 24 белых светодиода из двух 9-вольтовых элементов
    • Сделайте эту схему драйвера светодиодов для подсветки небольших ЖК-экранов
    • 4 Простые схемы тестера целостности цепи
    • Сделайте эту схему измерителя мощности усилителя
    • Схема однотранзисторного радиоприемника
    • Создайте эту схему электронного отпугивателя комаров
    • Объяснение простых схем таймера задержки
    • Разница между переменным (переменным) и постоянным (постоянным) током
    • Простейший пьезоэлектрический привод Описание схемы
    • Понимание и использование пьезопреобразователя
    • Схема привода пьезоэлемента с одной ИС – светодиодный предупреждающий индикатор
    • Схема безопасности оповещения о вызове сотового телефона
    • Простые схемы индикатора уровня воды (с изображениями)
    • Сделайте это мощным Схема усилителя автомобильной стереосистемы мощностью 200+200 Вт
    • Схема усилителя мощностью 2 Вт
    • Схема нестабильного мультивибратора с использованием вентилей NAND
    • 2 лучшие схемы таймера длительного действия3 Добавление
    • 3 Добавление
    • это Защита от короткого замыкания для вашего источника питания
    • Схема защиты усилителя от короткого замыкания/перегрузки – 2 обсуждаемых идеи
    • Простая схема сигнализации детектора движения LDR
    • Как проверить полевой МОП-транзистор с помощью цифрового мультиметра
    • Недорогая полуавтоматическая схема контроллера перелива воды в баке
    • 3 лучшие схемы светодиодных ламп, которые вы можете сделать дома
    • Схема контроллера уровня воды на основе таймера
    • 2 Схема генератора мелодии звонка
    • Транзистор 2N3904 – Схема выводов и характеристики
    • Схема простого электронного предохранителя
    • Схема усилителя на полевых МОП-транзисторах мощностью 100 Вт, сделанная своими руками
    • Схема простого программируемого таймера
    • Схема датчика землетрясения [датчик сейсморазведки]
    • Схема регулятора освещения и потолочного вентилятора
    • Транзистор BEL188 – Спецификация и техническое описание
    • 9 Простые схемы зарядного устройства для солнечных батарей
    • Использование симисторов для управления индуктивными нагрузками Схема драйвера светодиода тока
    • Простая схема автомобильной аварийной сигнализации
    • Как сделать схему оптимизатора таймера инкубатора
    • Проектирование простых схем электропитания
    • Схемы применения IC LM338
    • Как сделать схему контроллера нагревателя на 25 А, 1500 Вт
    • Как сделать дешевую табличку со светодиодной подсветкой и подсветкой
    • Как сделать схему виброметра для определения силы вибрации
    • Простая Описание цепей измерителя уровня громкости
    • Как сделать схему преобразователя 220 В в 110 В
    • Как сделать схему телефонного усилителя
    • Как использовать операционный усилитель в качестве схемы компаратора
    • Самодельная схема инвертора мощности на 2000 ВА
    • 5 Схемы простых драйверов светодиодов мощностью 1 Вт
    • IC 7805, 7812, 7824 Объяснение схемы подключения
    • Простая цепь 12 В, 1 А SMPS
    • Как работают схемы импульсного источника питания (SMPS)
    • Схемы защиты двигателя — перенапряжение, перегрев, перегрузка по току
    • Как получить бесплатную энергию от генератора переменного тока и аккумулятора
    • Как работает инвертор, как ремонтировать инверторы – общие советы
    • Понимание солнечных панелей
    • Как сделать простую схему солнечного инвертора
    • Как сделать простую солнечную плиту в домашних условиях
    • Как сконструировать собственный инверторный трансформатор
    • Как собрать инвертор с чистой синусоидой мощностью 100 Вт
    • Расчет батареи, трансформатора и полевого МОП-транзистора в инверторе
    • Как сделать простую схему самодельного инвертора мощности на 200 ВА — концепция прямоугольной волны
    • Как собрать схему инвертора высокой мощности 400 Вт
    • 4 Рассмотренные схемы простых источников бесперебойного питания (ИБП)
    • Как сделать простую схему светодиодного фонаря на 12 В
    • Как понять и использовать IC 4093 Элементы И-НЕ, выводы
    • Высоковольтные транзисторы BUX 86 и BUX 87 – Технические характеристики
    • Как сделать схему дистанционного управления из дистанционного звонка
    • 2 простые схемы инфракрасного (ИК) дистанционного управления ] 9
    • Настройка резисторов, конденсаторов и транзисторов в электронных схемах
    • Как собрать схему пирозажигания – Электронная система пирозапала
    • Схема драйвера транзисторного реле с формулой и расчетами
    • Как экономить электроэнергию дома – общие советы
    • Как производить электронные компоненты для автомобилей и получать приличный доход
    • Как превратить любую лампочку в стробоскоп, используя всего два транзистора
    • Как сделать схему активного громкоговорителя Мостовой выпрямитель
    • Как использовать транзисторы
    • Простые схемы для хобби
    • Схема зарядного устройства NiMH аккумуляторов
    • Как сделать простую схему металлоискателя 9
    • 2 схемы простого счетчика частоты
    • простая схема кодового замка зажигания для защиты автомобиля
    • схема детектора присутствия
    • выдающаяся система домашнего кинотеатра
    • Цепь картофельной батареи – электричество от овощей и фруктов
    • Цепь питания с переменным напряжением и током с использованием транзистора 2N3055
    • 4 Описание схем автоматического переключения «день-ночь»
    • Схема усилителя Hi-Fi мощностью 100 Вт на транзисторах 2N3055 – Mini Crescendo
    • Схема светодиодной рождественской елки
    • Схема простого таймера на микросхеме 4060
    • Схема регулируемого таймера на ИС 90 432 Детектор 435 Схема
    • Схема переключателя дистанционного управления сотовым телефоном на базе GSM
    • Регулятор скорости двигателя переменного тока с замкнутым контуром, использующий обратную ЭДС
    • Как генерировать электричество из морской воды — 2 простых метода
    • Что такое гистерезис в электронных схемах? Цепь разрядного воспламенения (CDI)
    • Прерыватель/защита сети переменного тока от короткого замыкания — электронный MCB
    • Цепь бесконтактного фазового детектора переменного тока [протестировано]
    • Объяснение выводов IC 4060
    • Как понять разводку выводов IC 4017
    • Сборка простых транзисторных схем
    • 2 объяснения простых схем измерителя емкости – использование IC 555 и IC 74121
    • Простая схема автомобильной охранной сигнализации Схема таймера на микросхеме 741
    • Простые аналоговые весы
    • Схема простого стереофонического аудиоусилителя на микросхеме 1521
    • 2-контактная схема указателя поворота мотоцикла со звуковым сигналом
    • Как собрать простую схему термостата инкубатора для яиц
    • Схема дверного замка, управляемого мобильным телефоном
    • Сборка двухступенчатой ​​схемы стабилизатора сетевого питания — для всего дома
    • 5 интересных схем триггеров — включение/выключение нагрузки с помощью кнопки
    • Цепь автоматического стабилизатора напряжения, управляемая SCR/симистором
    • Простая схема высокоэффективного светодиодного фонарика
    • Создайте собственную установку для быстрого опреснения морской воды дома
    • 8 Описание схем операционного усилителя Easy IC 741
    • Схема регулятора напряжения панели солнечных батарей
    • Простая система солнечного слежения – механизм и работа
    • Создание простейшей схемы индикатора температуры
    • Объяснение контактов радиочастотного кодера и декодера дистанционного управления
    • Создание настольного мультиметра с помощью ИС 741
    • 3 Цепи термостата – электронный полупроводниковый
    • Цепь электронного балласта мощностью 40 Вт
    • 2 Объяснение простого прерывателя цепи утечки на землю (ELCB)
    • Схема усилителя MosFet DJ высокой мощности 250 Вт
    • Схема генератора звуковых эффектов простого пулемета
    • Схема лома для защиты от перенапряжения
    • Схема простого генератора птичьего звука
    • Схема регулируемого сильноточного источника питания
    • Как измерять Милливольты переменного тока с использованием IC 741
    • 2 Обсуждаемые схемы простого удвоения напряжения
    • Создание самодельной автомобильной системы безопасности GSM
    • Схемы светодиодных мигалок IC 555 (эффект мигания, мигания, затухания)
    • Изготовление светодиодной лампы с использованием зарядного устройства для мобильного телефона
    • Изготовление электронной свечи в домашних условиях
    • Освещение 100 светодиодами от 6-вольтовой батареи
    • 230-вольтовая гирлянда из ламп накаливания для праздника Дивали и Рождества
    • Изготовление 100-ваттного светодиодного прожектора
    • Изготовление схемы термопары или пирометра
    • Изготовление схемы терморезистора для измерения температуры
    • Схема беспроводного FM-микрофона – детали конструкции
    • Как сделать схему велосипедного гудка с мелодией звонка
    • Цепь последовательного светодиодного освещения с использованием ИС 4017. Объяснение
    • 3 Испытанные схемы отключения высокого и низкого напряжения 220 В с использованием ИС LM324 и транзисторов для рождественского украшения
    • Создание схемы светодиодного индикатора напряжения переменного тока
    • Как рассчитать и подключить светодиоды последовательно и параллельно
    • Простая схема светодиодной трубки
    • Самодельное зарядное устройство для забора, схема генератора
    • Схема бестрансформаторного автоматического ночного светильника
    • Простая схема драйвера светодиодов мощностью 4 Вт с использованием ИС 338
    • Простая схема колеса рулетки с 10 светодиодами
    • Простая схема светодиодного индикатора уровня музыки
    • Схема инфракрасного (ИК) светодиодного прожектора
    • Автоматическая батарея на одном транзисторе Цепь зарядного устройства
    • Цепь светодиодного стробоскопа с эффектами чеканки и мигания
    • Цепь зарядного устройства саморегулирующейся батареи
    • Цепи зарядного устройства свинцово-кислотной батареи
    • Схема люминесцентной лампы мощностью 20 Вт с питанием от батареи 12 В
    • Как сделать мощные автомобильные фары из светодиодов
    • 4 Простые схемы бестрансформаторного источника питания
    • Схема дистанционного управления с использованием FM-радио
    • Как сделать автомобильную схему защелки транзистора
    • 9 Описание схемы иммобилайзера
    • 5 Простые схемы контроллера уровня воды
    • Сделайте эту простую схему зуммера с транзистором и пьезоэлементом
    • 10 Цепи автоматического аварийного освещения
    • Цепь автоматического переключателя/регулятора фар автомобиля
    • Как использовать LM317 для создания цепи регулируемого источника питания
    • Как подключить систему солнечных панелей — Living of the Grid
    • Схемы защиты от перенапряжения сети переменного тока 220 В/120 В
    • Простые Схема холодильника Пельтье
    • Как рассчитать бестрансформаторные источники питания
    • Схема однотранзисторной светодиодной мигающей лампы
    • Схема автоматического стабилизатора напряжения для телевизоров и холодильников
    • Как сделать схему двухтональной сирены
    • Параллельное соединение двух и более транзисторов

    Электронные часы на газоразрядных лампах.

    Часы на газоразрядных индикаторах

    В последнее время очень популярны часы в духе ретро, ​​на газоразрядных индикаторах. В зарубежных странах такие часы называют «Никси-часы». Увидев похожий проект в интернете, загорелся идеей собрать себе такие же.

    Что из этого вышло, читайте дальше.

    Изучил варианты схем в интернете. Часы Nixie обычно состоят из четырех основных частей:
    1. управляющий микроконтроллер,
    2. высоковольтный блок питания,
    3. драйвер-декодер и сама лампа.

    В большинстве схем в качестве дешифратора используются советские микросхемы К155ИД1 — «высоковольтные дешифраторы для управления газоразрядными индикаторами». Такой микросхемы я не нашел, а использовать DIP-корпуса не очень хотелось.

    Схема часов, рабочие части

    С учетом имеющихся компонентов я разработал свой вариант схемы часов, в котором роль дешифратора отведена микроконтроллеру.


    Рисунок 1. Схема Nixie-часов на МК


    На микросхеме U4 MC34063 на IRF630M в полностью изолированном корпусе собран DC-DC повышающий преобразователь с внешним ключом. Транзистор взят с платы монитора.
    R4+Q1+D1 — простой ключевой привод, быстро разряжающий затвор. Без такого драйвера ключ сильно грелся и не удавалось получить необходимое напряжение.

    R5+R7+C8 — обратная связь, определяющая выходное напряжение на уровне 166 вольт. Транзисторы Q3-Q10 вместе с резисторами R8-R23 составляют анодные ключи, позволяющие организовать динамическую индикацию.

    Резисторы R8-R11 задают яркость цифр индикатора, а резистор R35 — яркость точки деления.

    Одноименные выводы всех ламп, за исключением анодной, соединены между собой и управляются транзисторами Q11-Q21.

    Микроконтроллер ATMEGA8 управляет клавишами ламп, а также опрашивает микросхему часов реального времени (RTC) DS1307 и кнопки.

    Диоды D3 и D4 генерируют запрос на внешнее прерывание по нажатию любой из кнопок управления.

    Питание контроллера осуществляется через линейный стабилизатор 78L05.

    Лампы ИН-14 — индикаторы тлеющего разряда.

    Катоды в виде арабских цифр высотой 18 мм и двух запятых. Индикация осуществляется через боковую поверхность цилиндра. Конструкция — стеклянная, с гибкими выводами.


    Так сказать, э… Калькулятор «Искра 122». Фото ~MERCURY LIGHT~


    Индикаторы ИН-14 от монструозного калькулятора Искра 122 1978 года светят без проблем и достался мне за «спасибо за освобождение моего балкона».

    Можно запитать конструкцию постоянным напряжением 6 — 15 Вольт от внешнего блока питания. Потребление менее одного ватта (70 мА при 10 В).

    Батарейка CR2032 обеспечивает работу часов в случае сбоя питания. Согласно даташиту, DS1307 потребляет всего 500 нА при питании от батареек, так что этого аккумулятора хватит на очень долгое время.

    Управление часами

    После включения питания загорятся четыре нуля, а если связь с микросхемой DS1307 установится без ошибок, точка-разделитель начнет мигать.

    Установка времени осуществляется с помощью трех кнопок «+», «-» и «установить». Нажатие кнопки «set» гасит цифры часов, затем кнопками «+» и «-» настраиваются минуты. Следующее нажатие на кнопку «установить» переключит в режим настройки часов. Еще одно нажатие на «set» сбросит на 0 секунд и переведет часы в режим отображения времени «ЧЧ:ММ». Разделительная точка мигает.

    Удерживая кнопку «+», вы можете в любой момент просмотреть текущее время в режиме «ММ:СС».

    Плата

    Все основные части схемы разделены на одну двухстороннюю плату размером 135х53 мм. Плата изготовлена ​​методом ЛУТ и протравлена ​​перекисью водорода с лимонной кислотой. Слои платы соединялись между собой впаиванием в отверстия кусков медной проволоки.

    Шаблоны платы совмещены в зазоре по меткам за пределами платы. Стоит напомнить, что верхний слой М1 в Sprint-Layout необходимо печатать зеркально.

    При тестовой сборке были выявлены «косяки» в проводке. Пришлось соединить анодные транзисторы проводами. Поправлена ​​печатная плата в архиве к статье.

    Контактные площадки предназначены для программирования контроллера.

    Фото платы часов в сборе


    Фото 1. Плата часов снизу


    Высоковольтная эл. конденсатор расположен горизонтально, для него я сделал вырез в текстолите. Я постарался сделать собранную плату как можно меньше. Получилось всего 15 мм в толщину. Можно сделать тонкий стильный чехол!

    Список деталей

    Файлы

    В архиве находится схема часов высокого разрешения, печатная плата формата SL5 и прошивка для контроллера.
    Предохранители должны быть настроены на работу от внутреннего генератора 8 МГц.
    ▼ 🕗 24.05.15 ⚖️ 819,72 Кб ⇣ 137 Привет, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и поддерживаю этот замечательный сайт с 2006 года.
    Уже более 10 лет наш журнал существует только за мой счет.

    Хорошо! Халява закончилась. Хочешь файлы и полезные статьи — помоги!

    Хотел написать, что и года не прошло, а год уже прошел 🙂 Речь идет о часах на газоразрядных индикаторах, о которых было два поста ранее:

    Работа над ними отошла на второй план из-за к началу летнего сезона организация поездки на Балканы, дальше было просто не до них. Только где-то в декабре я взял себя в руки и заставил закончить хотя бы прототип.

    Кто помнит, год назад я начал самостоятельно изготавливать и собирать часы на газоразрядных индикаторах. Основная идея заключалась в том, чтобы сделать что-то красивое своими руками и при этом получить навыки в новых, полезных и интересных областях. Несмотря на то, что в заглавном посте я с гордостью говорю, что работаю инженером в Роскосмосе, на практике я там довольно далек от электроники и программирования. Однако желание овладеть этими навыками медленно продвигается вперед.

    Не удалось сделать новые фотографии. Я уже пришел к выводу, что камера просто убита за две поездки и я хотел ее продать, купив взамен другую, но потом решил, что дело скорее всего в объективе. Вот пример одного и того же фото с разными объективами. 50 мм f/1,8 и стандартный 18-55 мм f/3,5-5,6, который проехал со мной почти 30 000 миль.


    1. Сам ничего не изобретал. Я взял готовую схему в интернете, но на плате сам разложил дорожки. Для тех, кто не очень силен в электронике, общая суть: поверх специального материала наносится рисунок со слоем меди, который дополнительно защитит медь в растворе кислоты.

    2. В данном случае раствор не хлорного железа, как это делают многие, а перекись водорода + лимонная кислота. Всего за 10 минут вся медь, не защищенная черным слоем, растворяется.

    3. Затем плата промывается простой водой и смывается защитный черный слой ацетоном. Сам этот слой наносился по технологии ЛУТ, о которой много информации в интернете.

    4. Получается плата с медными дорожками, которые соединяют между собой все элементы часов как положено по схеме.

    5. Осталось только просверлить отверстия и припаять все элементы. Для тех, кто в теме: с правой стороны преобразователь напряжения на микросхеме MC34063, который из 12 вольт делает 180 вольт для питания ламп. Рядом с динамиком и линейный стабилизатор для питания микросхем. Его польза мне кажется сомнительной, он рассеивает много энергии в тепло и сильно нагревается. Слева микроконтроллер управления ATmega8, дешифратор лампы К155ИД1 и микросхема часов с питанием от батареек (при выключении часов из розетки время не сбивается). Три кнопки, которые позволяют установить время и включить/выключить некоторые функции.

    6. Вид сзади. Вся логика работы управляется микроконтроллером — маленьким компьютером размером с колпачок от авторучки. Он в нужный момент включает ту или иную цифру на лампах, может сыграть мелодию на динамике и так далее.

    7. Часы состоят из двух плат, сами лампы на второй. Это было сделано раньше, и это была моя самая первая доска, которую я сделал в своей жизни. Вышло намного хуже, чем то, что на фото выше.

    8. Очень удобный пирометр. Стоит на ebay 700 рублей и достаточно точно позволяет бесконтактно измерять температуру в пределах 300 градусов. Фото чисто баловское, посмотрел, меняется ли температура элементов при работе. Для рукодельниц вообще удобная штука. Можно, например, измерить температуру двигателя на мотоцикле, и мой отец с его помощью искал самые холодные места в доме на даче и пришел к решению, какую стену утеплять в первую очередь 🙂

    9. Из любопытства измерил сигналы на входе питания игрушечным осциллографом.

    10. скважина, конечный результат на данный момент:

    11.

    12.

    13.

    14.

    15.

    15.

    9000 2

    15.

    планируется следующий функционал:
    — время, дата
    — будильник
    — термометр
    — регулировка яркости ламп

    Пример мелодии:

    На данный момент основной проблемой для меня являются слабые навыки программирования, и поэтому еще не написана программа, которая будет отвечать за отображение времени на лампах и другие функции. Пока часы могут только щелкать цифры как на видео выше. В интернете есть готовые программы, но это неинтересно, и изначально была цель попрактиковаться в программировании в процессе изготовления часов.

    В дальнейшем есть планы по расширению функционала и созданию полноценной готовой платы управления/питания. К нему можно будет подключать любые лампы и отображать по желанию не только время, но и просто какую-то цифровую информацию. Отправьте готовую плату на производство, чтобы на выходе иметь действительно качественный и проверенный продукт. А свои мысли по поводу кузова озвучу завтра.

    Вызвал много вопросов у тех, кто хотел его собрать, или у тех, кто уже собрал, да и сама схема часов претерпела некоторые изменения, решил написать еще одну статью, посвященную часам на газоразрядных индикаторах. Здесь я буду описывать улучшения/исправления как схемы, так и прошивки.

    Итак, самым первым неудобством при использовании этих часов в квартире была яркость. Если днем ​​он совершенно не мешал, то ночью хорошо освещал комнату, мешая спать. Особенно это стало заметно после переделки платы и установки синих светодиодов в подсветку (красная подсветка оказалась неудачным вариантом, т.к. красный свет заглушал свечение ламп). Снижение яркости со временем большого эффекта не дало, т.к. Я ложусь спать в разное время, и часы тускнеют в одно и то же время. Или я еще не сплю, а яркость уменьшилась и время не видно. Поэтому решил добавить датчик освещенности, а проще говоря фоторезистор. Благо выходов АЦП для подключения было предостаточно. Я не делал прямой зависимости яркости от уровня освещенности, а просто задал пять градаций яркости. Диапазон значений АЦП был разбит на пять интервалов, и каждому интервалу было присвоено свое значение яркости. Измерение производится каждую секунду. Новый узел схемы выглядит так:

    В качестве датчика освещенности выступает обычный фоторезистор.

    Очередное изменение коснулось схемы питания часов. Дело в том, что использование линейного стабилизатора накладывало ограничения на диапазон питающих напряжений, плюс сам стабилизатор нагревался в процессе работы, особенно при полной яркости светодиодов. Нагрев был слабым, но хотелось от него избавиться совсем. Поэтому в схему был добавлен еще один импульсный стабилизатор, на этот раз понижающий. Микросхема осталась та же, что и в Step-Up преобразователе, изменилась только схема.

    Здесь все стандартно, из даташита. Ток необходимый схеме для работы менее 500мА и внешний транзистор не нужен, достаточно внутреннего ключа микросхемы. В результате какой-либо нагрев приточной части контура прекратился. Кроме того, этот преобразователь не боится короткого замыкания на выходе и перегрузок. Также он занимает меньше места на плате и защищает от случайной переполюсовки питающего напряжения. В общем, сплошные плюсы. Правда пульсации мощности должны были увеличиться, но на работу схемы это никак не влияет.

    Помимо электронной части изменился и внешний вид устройства. У него больше нет огромной кучи проводов. Все собрано на двух платах, которые сложены «бутербродом» и соединены через разъемы PLS/PBS. Сами доски крепятся саморезами. На верхней плате расположены лампы, анодные транзисторные ключи и светодиоды подсветки. Сами светодиоды устанавливаются за лампами, а не под ними. А на дне цепи питания, а также МК с обвязкой (на фото более старая версия часов, у которых еще не было датчика освещенности). Размер платы 128х38мм.

    Лампы ИН-17 заменены на ИН-16. У них одинаковый размер символов, но разный форм-фактор: После того, как все лампы стали «вертикальными», упростилась компоновка платы и улучшился внешний вид.

    Как видно на фото, все лампы установлены в своеобразные розетки. Розетки для IN-8 выполнены из штырьков разъема D-SUB в гнездовом формате. После снятия металлического каркаса он легко и непринужденно разошелся с этими самыми контактами. Сам разъем выглядит так:

    А для ИН-16 с контактов обычной цанговой линейки:

    Думаю, что надо сразу поставить точку в возможных вопросах о необходимости такого решения. Во-первых, всегда есть риск разбить лампу (может залезет кошка или потянет за провод, в общем всякое бывает). А во-вторых, толщина штыря разъема намного меньше толщины штыря лампы, что значительно упрощает компоновку платы. Плюс при впаивании лампы в плату есть опасность нарушения герметичности лампы из-за перегрева вывода.

    Ну и как обычно схема всего устройства:

    И видео работы:

    Работают стабильно, багов за полгода эксплуатации не выявлено. Летом мы простояли больше месяца без еды, пока меня не было. Приехал, включил — время никуда не убежало и режим работы не сбился.

    Часы управляются следующим образом. Кратковременным нажатием кнопки BUTTON1 происходит переключение режима работы (ЧАСЫ, ЧАСЫ + ДАТА, ЧАСЫ + ТЕМПЕРАТУРА, ЧАСЫ + ДАТА + ТЕМПЕРАТУРА). При удержании этой же кнопки включается режим установки времени и даты. Изменение показаний осуществляется кнопками КНОПКА2 и КНОПКА3, а переход по настройкам — кратковременным нажатием КНОПКИ1. Включение/выключение подсветки осуществляется удержанием кнопки BUTTON3.

    Теперь можно перейти к следующей версии схемы. Он был изготовлен всего на четырех лампах ИН-14. Достать фонариков на секунды просто негде, как, в прочем, и ИН-8. А вот купить ИН-14 по доступной цене не проблема.

    Отличий в схеме почти нет, те же два импульсных преобразователя питания, тот же микроконтроллер AtMega8, те же анодные ключи. Та самая RGB-подсветка… Стоп, RGB-подсветки не было. Значит есть отличия! Теперь часы могут светиться разными цветами. Более того, в программе предусмотрена возможность сортировки перечисления цветов по кругу, а также возможность фиксации понравившегося цвета. Естественно, с сохранением самого цвета и режима работы в энергонезависимой памяти МК. Я долго думал, как будет интереснее использовать точки (их в каждой лампе по две) и в итоге вывожу в них секунды в двоичном формате. На лампах часов идут десятки секунд, а на лампах минут единицы. Соответственно, если у нас, например, 32 секунды, то цифра 3 будет сделана из точек левых ламп, а цифра 2 – из правых ламп.

    Форм-фактор остался «сэндвич». На нижней плате два преобразователя для питания схемы, МК, К155ИД1, ДС1307 с аккумулятором, фоторезистор, датчик температуры (сейчас только один) и транзисторные ключи для ламповых точек, и RGB подсветки.

    А сверху расположены анодные клавиши (кстати, они сейчас в SMD версии), лампочки и светодиоды подсветки.

    В целом выглядит неплохо.

    Ну и видео работы:

    Часы управляются следующим образом. Кратковременным нажатием кнопки КНОПКА1 переключается режим работы (ЧАСЫ, ЧАСЫ+ДАТА,ЧАСЫ+ТЕМПЕРАТУРА,ЧАСЫ+ДАТА+ТЕМПЕРАТУРА). При удержании этой же кнопки включается режим установки времени и даты. Изменение показаний осуществляется кнопками КНОПКА2 и КНОПКА3, а переход по настройкам — кратковременным нажатием КНОПКИ1. Изменение режимов подсветки подсветки осуществляется кратковременным нажатием на кнопку BUTTON3.

    Предохранители остались те же, что и в первой статье. МК питается от внутреннего генератора 8 МГц. В шестнадцатеричном виде: HIGH: D9 , НИЗКИЙ: D4 и изображение:

    Прошивка

    МК, исходники и печатные платы в формате прилагаются.

    Перечень радиоэлементов
    Обозначение Тип Номинал Количество Заметка Оценка Мой блокнот
    С подсветкой RGB
    У1 Чип К155ИД1 1 В блокнот
    У2 MK AVR, 8-битный

    ATmega8A-AU

    1 В блокнот
    У3 Часы реального времени (RTC)

    DS1307

    1 В блокнот
    У4, У5 Импульсный преобразователь DC/DC

    MC34063A

    2 В блокнот
    Р9 датчик температуры

    DS18B20

    1 В блокнот
    Q1, Q2, Q7-Q10 биполярный транзистор

    MPSA42

    6 ММБТА42 В блокнот
    Q2, Q4-Q6 биполярный транзистор

    MPSA92

    4 ММБТА92 В блокнот
    В11-В13, В16 биполярный транзистор

    BC857

    4 В блокнот
    Q14 биполярный транзистор

    BC847

    1 В блокнот
    Q15 МОП-транзистор

    IRF840

    1 В блокнот
    Д1 выпрямительный диод

    HER106

    1 В блокнот
    Д2 Диод Шоттки

    1N5819

    1 В блокнот
    Л1, Л2 Индуктор 220 мкГн 2 В блокнот
    Z1 Кварц 32,768 кГц 1 В блокнот
    БТ1 Аккумулятор Аккумулятор 3 В 1 В блокнот
    HL1-HL4 Светодиод RGB 4 В блокнот
    Р1-Р4 Резистор

    12 кОм

    4 В блокнот
    Р5, Р7, Р9, Р11, Р34, Р35 Резистор

    10 кОм

    6 В блокнот
    Р8, Р10, Р12, Р14 Резистор

    1 МОм

    4 В блокнот
    Р13-Р18, Р37, Р38, Р40 Резистор

    1 кОм

    9 В блокнот
    Р19, Р20, Р33, Р39, Р41-Р43, Р46, Р47, Р51, Р53 Резистор

    4,7 кОм

    11 В блокнот
    Р21, Р24, Р27, Р30 Резистор

    68 Ом

    4 В блокнот
    Р22, Р23, Р25, Р26, Р28, Р29, Р31, Р32 Резистор

    100 Ом

    8 В блокнот
    Р36 Резистор

    20 кОм

    1 В блокнот
    Р44 Резистор

    В данной статье речь пойдет об изготовлении оригинальных и необычных часов. Их особенность заключается в том, что индикация времени осуществляется с помощью цифровых индикаторных ламп. Таких ламп когда-то производилось огромное количество, как у нас, так и за рубежом. Они использовались во многих устройствах, начиная от часов и заканчивая измерительным оборудованием. Но после появления светодиодных индикаторов лампы постепенно вышли из употребления. И вот, благодаря развитию микропроцессорной техники, появилась возможность создавать часы с относительно простой схемой на цифровых индикаторных лампах. Думаю, не лишним будет сказать, что в основном использовались два типа ламп — люминесцентные и газоразрядные. К достоинствам люминесцентных индикаторов можно отнести низкое рабочее напряжение и наличие нескольких разрядов в одной лампе (хотя такие экземпляры встречаются и среди газоразрядных, но найти их гораздо сложнее). Но все достоинства этого типа ламп перекрывает один огромный минус – наличие люминофора, который со временем выгорает, и свечение тускнеет или прекращается. По этой причине лампы, бывшие в употреблении, использовать нельзя.

    Газоразрядные индикаторы лишены этого недостатка, т.к. в них светится газовый разряд. По сути, этот тип лампы представляет собой неоновую лампу с несколькими катодами. За счет этого срок службы газоразрядных индикаторов намного дольше. Кроме того, как новые, так и бывшие в употреблении лампы работают одинаково хорошо (а часто бывшие в употреблении — лучше). Все-таки не обошлось без недостатков, рабочее напряжение газоразрядных индикаторов более 100 В. Но решить вопрос с напряжением гораздо проще, чем с выгорающим люминофором. В Интернете такие часы распространяются под названием NIXIE CLOCK.

    Сами индикаторы выглядят так:

    Итак, на счет конструктивных особенностей вроде все понятно, теперь приступим к проектированию схемы наших часов. Начнем с проектирования высоковольтного источника напряжения. Есть два способа. Первый — использовать трансформатор со вторичной обмоткой на 110-120 В. Но такой трансформатор будет либо слишком громоздким, либо придется мотать самому, перспектива так себе. Да и напряжение проблематично регулировать. Второй способ — построить повышающий преобразователь. Ну и плюсов будет больше, во-первых, места займет мало, во-вторых, имеет защиту от короткого замыкания, в-третьих, можно легко регулировать выходное напряжение. В общем, есть все, что нужно для счастья. Я выбрал второй путь, т.к. искать трансформатор и обмоточный провод желания не было, да и миниатюрку хотелось. Преобразователь было решено собрать на MC34063, т.к. У меня был опыт с ней. В результате получается такая схема:

    Сначала был собран на макетной плате и показал отличные результаты. Все запустилось сразу и никаких настроек не требовалось. При питании от 12В. на выходе оказалось 175В. Собранный блок питания часов выглядит так:

    На плату сразу был установлен линейный стабилизатор LM7805 для питания часовой электроники и трансформатора.

    Следующим этапом разработки стало проектирование схемы включения лампы. Принципиально управление лампами ничем не отличается от управления семисегментными индикаторами, за исключением высокого напряжения. Те. на анод достаточно подать положительное напряжение, а к минусу питания подключить соответствующий катод. На этом этапе нужно решить две задачи: согласование уровней МК (5В) и ламп (170В), и коммутация катодов ламп (они же цифры). После некоторого времени размышлений и экспериментов была создана следующая схема управления анодами ламп:

    А управление катодом очень легкое, для этого придумали специальную микросхему К155ИД1. Правда, они давно сняты с производства, как и лампы, но купить их не проблема. Те. для управления катодами нужно просто подключить их к соответствующим выводам микросхемы и подать на вход данные в двоичном формате. Да, чуть не забыл, питается от 5В., ну очень удобная штука. Было решено сделать индикацию динамической. иначе пришлось бы ставить К155ИД1 на каждую лампу, а их будет 6 штук. Общая схема получилась такой:

    Под каждую лампу установил ярко-красный светодиод свечения, так красивее. Собранная плата выглядит так:

    Розетки для ламп найти не удалось, пришлось импровизировать. В итоге старые разъемы, похожие на современные СОМ, были разобраны, контакты с них удалены, и после некоторых манипуляций кусачками и напильником впаяны в плату. Розетки для ИН-17 не делал, делал только для ИН-8.

    Самое сложное позади, осталось разработать схему «мозга» часов. Для этого я выбрал микроконтроллер Mega8. Ну а дальше все совсем просто, просто берем и подключаем к нему все удобным для нас способом. В результате в схеме часов появилось 3 кнопки управления, микросхема часов реального времени DS1307, цифровой термометр DS18B20 и пара транзисторов для управления подсветкой. Для удобства подключаем анодные ключи к одному порту, в данном случае это порт С. В собранном виде выглядит так:

    На плате есть небольшая ошибка, но она исправлена ​​в прикрепленных файлах платы. Разъем для прошивки МК припаян проводами, после прошивки устройства его следует отпаять.

    Ну а теперь неплохо бы нарисовать общую схему, сказано — сделано, вот она:

    А вот так все это выглядит целиком:

    Теперь осталось только написать прошивку для микроконтроллера, что и было сделано. Функционал следующий:

    Отображение времени, даты и температуры. Кратковременное нажатие кнопки MENU меняет режим отображения.

    1 режим — только время.

    2-й режим — время 2 мин. дата 10 сек.

    3 режим — время 2 мин. температура 10 сек.

    4 режим — время 2 мин. дата 10 сек. температура 10 сек.

    При удержании включается настройка времени и даты, переход по настройкам нажатием кнопки МЕНЮ

    Максимальное количество датчиков DS18B20 — 2. Если температура не нужна, можно их вообще не ставить, на работу часов это не повлияет. Горячее подключение датчика не предусмотрено.

    Кратковременным нажатием кнопки ВВЕРХ дата включается на 2 секунды. При удержании включается/выключается подсветка.

    Кратковременным нажатием кнопки ВНИЗ температура включается на 2 секунды.

    С 00:00 до 07:00 яркость уменьшается.

    Все это работает так:

    Исходники прошивки прикреплены к проекту. Код содержит комментарии, поэтому изменить функционал не составит труда. Программа написана в Eclipse, но код компилируется без изменений в AVR Studio. МК работает от внутреннего генератора на частоте 8 МГц. Взрыватели устанавливаются так:

    А в шестнадцатеричном виде это выглядит так: HIGH: D9 , LOW: D4

    Также включены платы с исправлениями ошибок.

    Эти часы идут месяц. Проблем в эксплуатации не выявлено. Стабилизатор LM7805 и транзистор преобразователя еле теплые. Трансформатор греется до 40 градусов, поэтому если вы планируете установить часы в корпус без вентиляционных отверстий, то придется брать трансформатор большей мощности. В моих часах он выдает ток в районе 200мА. Точность хода сильно зависит от примененного кварца на 32,768 кГц. Магазинный кварц использовать не рекомендуется. Наилучшие результаты показали кварцы от материнских плат и мобильных телефонов.

    Кроме ламп, используемых в моей схеме, можно установить любые другие газоразрядные индикаторы. Для этого придется поменять разводку платы, а у некоторых ламп напряжение повышающего преобразователя и резисторы на анодах.

    Внимание: устройство содержит источник высокого напряжения!!! Ток небольшой, но вполне ощутимый!!! Поэтому при работе с устройством будьте осторожны!

    Один из вариантов сборки этого проекта:

    Список радиоэлементов
    Обозначение Тип Номинал Количество Заметка Оценка Мой блокнот
    Индикатор разряда ИН-8 4 В блокнот
    Индикатор разряда ИН-17 2 В блокнот
    ЦП MK AVR 8-бит

    ATmega8

    1 В блокнот
    Часы реального времени (RTC)

    DS1307

    1 В блокнот
    датчик температуры

    DS18B20

    2 В блокнот
    ДД1 Чип К155ИД1 1 В блокнот
    IC1 Импульсный преобразователь DC/DC

    MC34063A

    1 В блокнот
    ВР1 Линейный регулятор

    LM7805

    1 В блокнот
    ВТ1-ВТ6 биполярный транзистор

    MPSA92

    6 В блокнот
    VT7-VT12 биполярный транзистор

    MPSA42

    6 В блокнот
    ВТ13, ВТ14 биполярный транзистор

    BC847

    2 В блокнот
    ВТ15 биполярный транзистор

    КТ3102

    1 В блокнот
    ВТ16 биполярный транзистор

    КТ3107А

    1 В блокнот
    ВТ17 МОП-транзистор

    IRF840

    1 В блокнот
    VDS1 Диодный мост 1 В блокнот
    ВД1 выпрямительный диод

    HER106

    1 В блокнот
    HL1-HL6 Светодиод 6 В блокнот
    С1 100 мкФ 1 В блокнот
    С2, С3-С5, С7, С9, С11 Конденсатор 0,1 мкФ 7 В блокнот
    С6, С8 электролитический конденсатор 1000 мкФ 2 В блокнот
    С10 Конденсатор 510 пФ 1 В блокнот
    С12 электролитический конденсатор 4,7 мкФ 400 В 1 В блокнот
    Р1-Р4, Р6-Р8 Резистор

    4,7 кОм

    7 В блокнот
    Р5, Р9-Р14, Р27-Р32, Р42 Резистор

    10 кОм

    14 В блокнот
    Р15, Р17, Р19, Р21, Р23, Р25, Р45 Резистор

    1 МОм

    7 В блокнот
    Р16, Р18, Р20, Р22, Р24, Р26 Резистор

    13 кОм

    6 В блокнот
    Р33, Р34 Резистор

    Соберем часы на газоразрядных индикаторах, максимально просто и доступно, максимально.

    Автор этой самоделки — AlexGyver, автор одноименного канала на YouTube.

    В настоящее время большинство газоразрядных индикаторов уже не производятся, а остатки советских индикаторов можно найти только на барахолке или радиорынке. Найти их в магазинах очень сложно. Но чем меньше становится этих показателей, тем больше растет интерес к ним. Он растет у любителей лампового, винтажного и, конечно же, постапокалипсиса.


    Итак, часы мы хотим сделать на их основе, и для простоты и максимальной доступности будем управлять индикаторами с помощью микроконтроллера, представленного платформой Arduino, который подключается к компьютеру через USB и прошивка загружается в него щелчком мыши. Между ардуино и индикаторами нам нужна еще какая-то электроника, которая будет распределять сигналы по ножкам индикаторов. Итак, во-первых, нам нужен генератор, который будет создавать высокое напряжение для питания индикаторов.

    Часы работают от постоянного напряжения около 180В. Этот генератор очень прост и работает на индуктивных излучениях. Частота генератора задается ШИМ-контроллером, при частоте 16кГц получаем на выходе напряжение 180В. Но несмотря на высокое напряжение, генератор очень и очень слаб, так что о других его применениях даже не думайте, он способен только на тлеющий разряд в инертном газе. Это напряжение, а именно +, подается на индикаторы через высоковольтные оптопары. Сами оптопары управляются ардуино, то есть она может подать +180В на любой индикатор. Чтобы цифра в индикаторе загорелась, нужно подать на нее массу, а это делает высоковольтный дешифратор — советская микросхема. Декодер также управляется Arduino и может подключать любой номер к земле.


    А теперь внимание: у нас 6 индикаторов и 1 декодер. Как это работает? Фактически дешифратор подключен ко всем индикаторам сразу, то есть ко всем их разрядам, а работа дешифратора и оптронов синхронизирована таким образом, что в один момент времени напряжение подается только на один разряд одного индикатора , то есть оптопара очень быстро переключает индикаторы, а дешифратор зажигает на них цифры, и нам кажется, что горят все цифры одновременно. На самом деле каждая цифра загорается чуть более чем на 2 миллисекунды, потом сразу включается другая, суммарная частота обновления 6 индикаторов около 60 Гц, то есть кадров в секунду, а учитывая инерционность процесса, глаз мерцания не замечает. Такая система называется динамической индикацией и позволяет значительно упростить схему.


    Вообще схема часов получается очень и очень сложной, поэтому разумно сделать для нее печатную плату.


    Плата универсальная для индикаторов IN12 и IN14. На этой плате помимо всей обвязки, необходимой для индикаторов, есть места для следующих железяк: кнопка включения/выключения сигнализации, выход на зуммер сигнализации, термометр + гигрометр DHT22, термометр DS18b20, модуль реального времени на микросхеме DS3231 и 3 кнопки для управления часами.

    Все перечисленное оборудование опционально, и вы можете его подключить, а можете и не подключать, это все настраивается в прошивке. То есть на этой доске можно просто сделать часы, вообще без кнопок и без ничего, а можно сделать часы с будильником, отображающие температуру и влажность воздуха, такая универсальная доска. Печатку естественно решили заказать у китайцев, ибо там много тонких дорожек и переходов на другую сторону платы. В архиве находится так называемый файл gerber board, который можно скачать по адресу .

    В этом проекте очень много дорожек, особенно тонких на плате с индикаторами.


    Доску нужно разрезать на части, так как она двухэтажная. Но лучше не пилить, стеклянная пыль очень вредна для легких. Процарапываем доску закаленным саморезом и аккуратно ломаем в тисках.


    В общем теперь нужно припаять все компоненты к плате согласно подписям и рисункам на шелкографии. Также потребуется купить рейку со штырями для соединения частей платы.


    В проекте используется полноразмерный Arduino Nano. Это сделано для того, чтобы упростить загрузку прошивки даже для самых новичков.


    Итак, мы собрали нижнюю плату. Для начала нужно протестировать работу генератора. Если он собран неправильно, то конденсатор может лопнуть. Так что накрываем его чем-нибудь и включаем питание.


    Ничего не лопнуло, что хорошо. Внимательно измеряем напряжение на ножках конденсатора, оно должно быть 180В.


    Отлично. Внимательно смотрим, как паять индикаторы. На всех индикаторах белая маркировка одной ножки — это анод.


    Лампу нужно вставлять так, чтобы ножка анода попала в это отверстие, это дороги анода.


    После пайки обязательно смыть флюсом, иначе может сгореть несколько номеров вместо одного. Далее припаиваем остальные датчики и пищалки, если нужно, и припаиваем провода для подключения кнопок.


    Датчик температуры пришлось вынести на провода, чтобы разместить подальше от источников тепла.


    Вынимаем все кнопки и выключатель сигнализации на проводах. Так же будем делать часовой модуль на проводах.
    Качаем архив, в котором есть прошивка и библиотеки. Загрузка прошивки.


    Проверяем.


    Все работает! Поздравляем, мы сделали ламповые часы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
