Общая характеристика транзистора КТ361

КТ361 — это кремниевый биполярный транзистор структуры p-n-p. Он относится к категории маломощных высокочастотных транзисторов и предназначен для работы в усилительных каскадах высокой и низкой частоты.

Основные особенности транзистора КТ361:

  • Тип проводимости: p-n-p
  • Материал: кремний
  • Технология изготовления: эпитаксиально-планарная
  • Корпус: пластмассовый КТ-26 (аналог TO-92)
  • Год начала производства: 1966
  • Область применения: усилители ВЧ и НЧ

КТ361 был одним из самых массовых советских транзисторов. Его популярность обусловлена универсальностью, хорошими параметрами и низкой стоимостью.

Электрические параметры транзистора КТ361

Рассмотрим основные электрические характеристики КТ361:


  • Максимальное напряжение коллектор-эмиттер: -40 В
  • Максимальный ток коллектора: -100 мА
  • Статический коэффициент передачи тока: 20-350
  • Граничная частота коэффициента передачи тока: 150-300 МГц
  • Емкость коллекторного перехода: 7-9 пФ
  • Обратный ток коллектора: не более -1 мкА

Важно отметить, что параметры могут несколько отличаться для разных групп транзисторов КТ361 (А, Б, В и т.д.).

Области применения транзистора КТ361

Благодаря своим характеристикам, КТ361 нашел широкое применение в различных электронных устройствах:

  • Усилители звуковой частоты
  • Усилители промежуточной частоты в радиоприемниках
  • Преобразователи частоты
  • Генераторы высокой частоты
  • Импульсные схемы
  • Переключающие устройства

КТ361 часто использовался в паре с комплементарным n-p-n транзистором КТ315 для построения двухтактных каскадов.

Особенности конструкции и маркировки КТ361

Транзистор КТ361 выпускался в пластмассовом корпусе КТ-26, который является аналогом зарубежного корпуса TO-92. Корпус имеет цилиндрическую форму с тремя выводами.


Маркировка КТ361 наносилась на плоскую часть корпуса и включала:

  • Буквенное обозначение группы (А, Б, В и т.д.)
  • Цифровой код даты изготовления

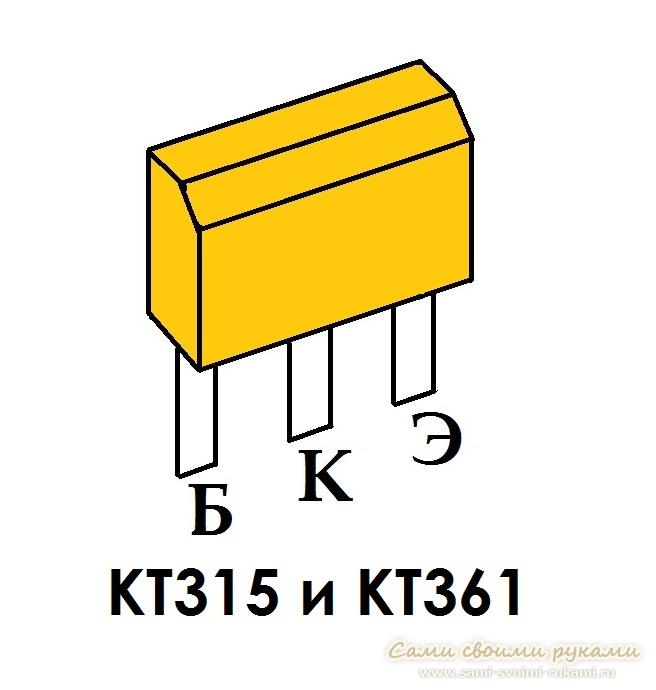

Чтобы отличить КТ361 от похожего транзистора КТ315, нужно обратить внимание на расположение буквы группы — у КТ361 она находится в левом верхнем углу плоской части корпуса.

Преимущества и недостатки транзистора КТ361

Рассмотрим основные плюсы и минусы использования КТ361:

Преимущества:

  • Широкая распространенность и доступность
  • Низкая стоимость
  • Универсальность применения
  • Хорошие частотные свойства
  • Малые габариты

Недостатки:

  • Относительно небольшой максимальный ток
  • Чувствительность к статическому электричеству
  • Разброс параметров у разных экземпляров

Несмотря на определенные недостатки, положительные качества КТ361 обеспечили ему широкое распространение в советской и российской электронике.

Аналоги транзистора КТ361

При необходимости замены КТ361 можно использовать следующие аналоги:

  • Отечественные: КТ3107, ГТ308
  • Зарубежные: BC557, 2N3906, 2SA733

При подборе аналога важно учитывать не только основные параметры, но и особенности конкретной схемы, в которой будет использоваться транзистор.


Рекомендации по применению КТ361

При работе с транзистором КТ361 следует учитывать несколько важных моментов:

  1. Соблюдать полярность подключения выводов. Неправильное подключение может вывести транзистор из строя.
  2. Не превышать максимально допустимые значения напряжений и токов.
  3. Использовать антистатические меры предосторожности при монтаже.
  4. Учитывать возможный разброс параметров и при необходимости производить отбор транзисторов.
  5. При замене на аналог проверять совместимость по всем ключевым параметрам.

Соблюдение этих рекомендаций поможет обеспечить надежную работу устройств с применением КТ361.

Заключение

Транзистор КТ361, несмотря на свой почтенный возраст, до сих пор остается востребованным компонентом в радиолюбительской практике и ремонте старой техники. Его универсальность, доступность и проверенная временем надежность делают его отличным выбором для многих применений в маломощной электронике.

Хотя современная элементная база предлагает более совершенные решения, знание особенностей и характеристик таких классических компонентов как КТ361 остается важным для понимания принципов работы электронных устройств и развития инженерного мышления.
