Arduino lm35. Датчик температуры LM35 для Arduino: принцип работы, подключение и применение

alexxlabРазное
Как работает датчик температуры LM35 для Arduino. Какие у него характеристики и особенности. Как правильно подключить LM35 к Arduino. Для чего используется этот датчик температуры. Какие есть альтернативы LM35.

Что такое датчик температуры LM35

LM35 — это прецизионный интегральный датчик температуры с линейной выходной характеристикой. Он позволяет измерять температуру окружающей среды в диапазоне от -55°C до +150°C.

Основные особенности датчика LM35:

  • Линейная зависимость выходного напряжения от температуры с коэффициентом 10 мВ/°C
  • Точность измерения ±0.5°C при комнатной температуре
  • Низкое энергопотребление — около 60 мкА
  • Широкий диапазон питающего напряжения — от 4 В до 30 В
  • Низкое самонагревание — менее 0.1°C в неподвижном воздухе

Благодаря своей простоте и точности LM35 часто используется для измерения температуры в проектах на базе Arduino и других микроконтроллеров.

Принцип работы датчика LM35

Принцип действия LM35 основан на зависимости напряжения p-n перехода полупроводника от температуры. Внутри микросхемы находится термочувствительный элемент, выходное напряжение которого линейно зависит от температуры.


Коэффициент преобразования составляет 10 мВ/°C. То есть при изменении температуры на 1°C выходное напряжение датчика изменяется на 10 мВ. При 0°C на выходе будет 0 В, при 25°C — 250 мВ и т.д.

Такая линейная характеристика упрощает обработку сигнала с датчика и калибровку измерительной системы.

Подключение LM35 к Arduino

Датчик LM35 имеет всего 3 вывода:

  • VCC — питание (4-30 В)
  • GND — земля
  • OUT — выходной сигнал

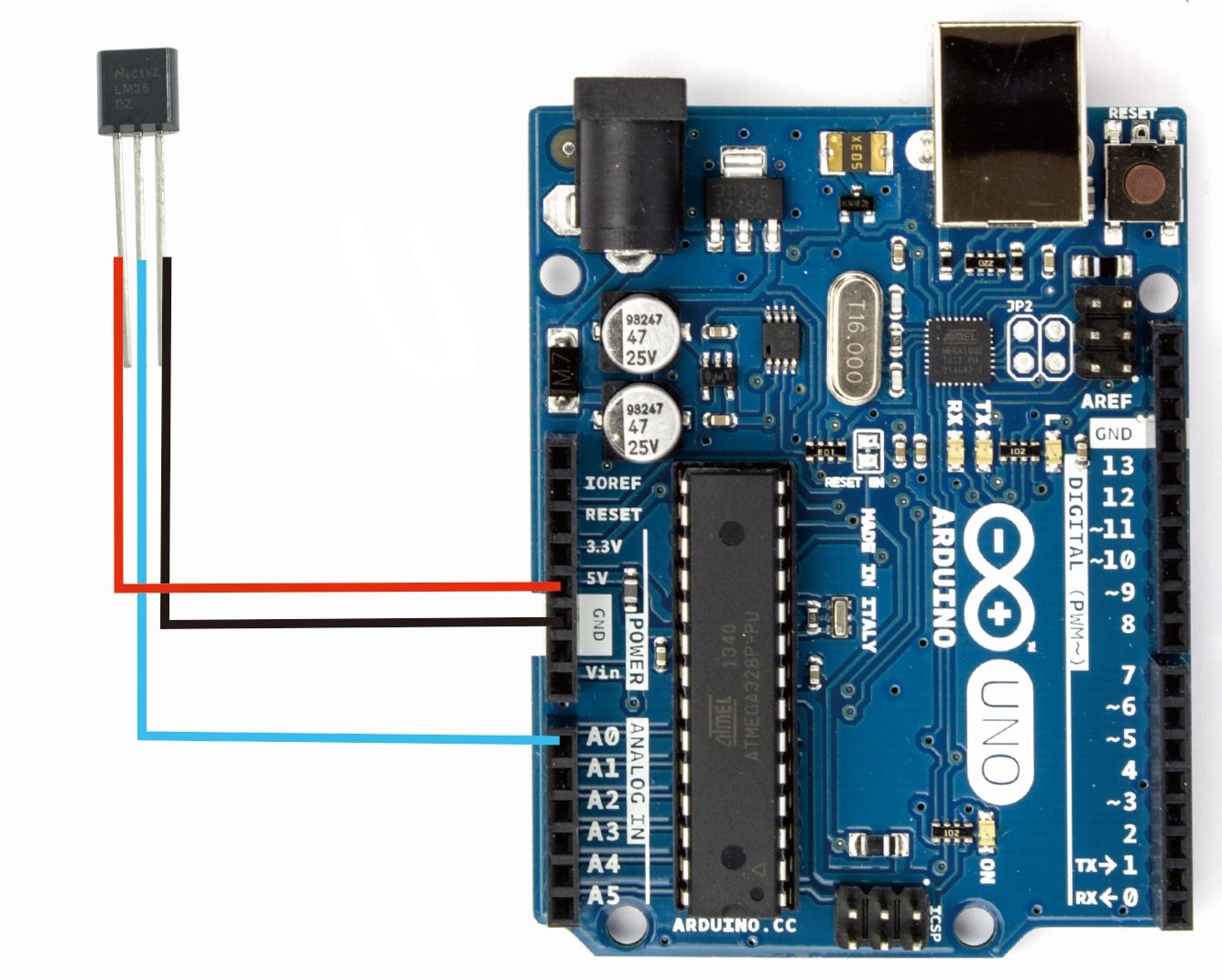

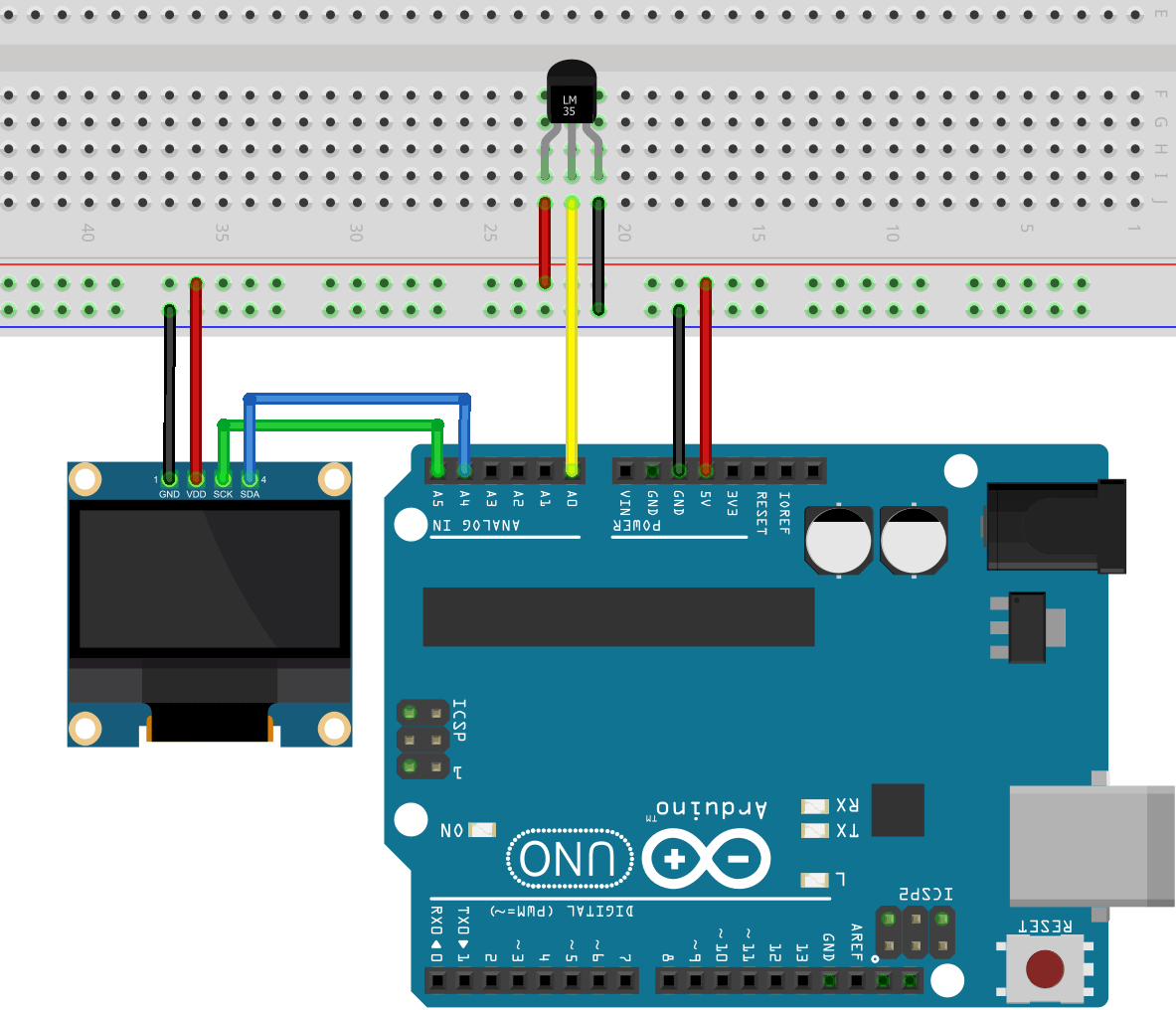

Для подключения к Arduino:

  1. Подключите VCC к 5V на Arduino
  2. Подключите GND к GND на Arduino
  3. Подключите OUT к любому аналоговому входу Arduino, например A0

Схема подключения LM35 к Arduino выглядит следующим образом:

«` Arduino LM35 5V GND A0 «`

Как получить значение температуры с LM35

Для получения температуры с датчика LM35 необходимо:

  1. Считать аналоговое значение с вывода датчика
  2. Преобразовать это значение в напряжение
  3. Вычислить температуру по формуле: T = Voltage * 100

Пример кода для Arduino:

«`cpp const int sensorPin = A0; void setup() { Serial.begin(9600); } void loop() { int sensorValue = analogRead(sensorPin); float voltage = sensorValue * (5.0 / 1023.0); float temperature = voltage * 100; Serial.print(«Temperature: «); Serial.print(temperature); Serial.println(» °C»); delay(1000); } «`

Этот код считывает значение с аналогового входа A0, преобразует его в напряжение, а затем в температуру. Результат выводится в монитор порта каждую секунду.


Области применения датчика LM35

Благодаря своей простоте и точности, датчик температуры LM35 находит применение во многих областях:

  • Бытовая электроника (термометры, термостаты)
  • Системы климат-контроля
  • Промышленные системы мониторинга температуры
  • Образовательные проекты по электронике и робототехнике
  • Медицинское оборудование
  • Автомобильная электроника

Альтернативы LM35

Хотя LM35 очень популярен, существуют и другие датчики температуры, которые могут быть использованы с Arduino:

  • DS18B20 — цифровой датчик с интерфейсом 1-Wire
  • DHT11/DHT22 — датчики температуры и влажности
  • TMP36 — аналоговый датчик, похожий на LM35, но с другой шкалой
  • MAX6675 — датчик для работы с термопарами

Выбор датчика зависит от конкретных требований проекта: необходимой точности, диапазона измерений, типа выходного сигнала и т.д.

Преимущества и недостатки LM35

Как и любой компонент, LM35 имеет свои сильные и слабые стороны. Рассмотрим основные преимущества и недостатки этого датчика.

Преимущества LM35:

  • Линейная характеристика выходного сигнала
  • Простота использования — не требует дополнительных компонентов
  • Низкое энергопотребление
  • Широкий диапазон питающего напряжения
  • Доступная цена

Недостатки LM35:

  • Ограниченный диапазон измерения температуры по сравнению с некоторыми другими датчиками
  • Аналоговый выход может быть подвержен помехам при длинных проводах
  • Требует аналогового входа микроконтроллера
  • Менее точен при экстремальных температурах

Калибровка датчика LM35

Хотя LM35 поставляется откалиброванным с завода, в некоторых случаях может потребоваться дополнительная калибровка для повышения точности измерений. Для этого можно использовать следующий метод:


  1. Поместите датчик в среду с известной температурой (например, в тающий лед для 0°C)
  2. Измерьте выходное напряжение датчика
  3. Рассчитайте коэффициент коррекции
  4. Внесите поправку в код программы

Пример кода с калибровкой:

«`cpp const int sensorPin = A0; const float calibrationFactor = 1.02; // Пример коэффициента калибровки void setup() { Serial.begin(9600); } void loop() { int sensorValue = analogRead(sensorPin); float voltage = sensorValue * (5.0 / 1023.0); float temperature = voltage * 100 * calibrationFactor; Serial.print(«Temperature: «); Serial.print(temperature); Serial.println(» °C»); delay(1000); } «`

В этом примере мы добавили коэффициент калибровки, который умножается на рассчитанную температуру. Значение этого коэффициента нужно подобрать экспериментально для вашего конкретного датчика.

Заключение

Датчик температуры LM35 — это простой, но эффективный инструмент для измерения температуры в проектах с Arduino. Благодаря своей линейной характеристике и простоте использования, он отлично подходит для начинающих разработчиков и образовательных проектов.


Однако при выборе датчика температуры всегда стоит учитывать конкретные требования проекта. В некоторых случаях более подходящим может оказаться цифровой датчик или датчик с более широким диапазоном измерений.

Независимо от выбранного датчика, важно помнить о правильном подключении, калибровке и обработке данных для получения точных и надежных результатов измерений температуры.
