Что такое монитор порта Ардуино и зачем он нужен
Монитор порта Ардуино — это встроенный инструмент в Arduino IDE, который позволяет отображать данные, передаваемые между платой Ардуино и компьютером через последовательный порт. Он выполняет несколько важных функций:
- Отображает отладочные сообщения из скетча
- Позволяет отправлять команды на плату Ардуино
- Помогает в отладке и разработке скетчей
- Отображает показания датчиков в реальном времени
- Упрощает взаимодействие с платой Ардуино
Монитор порта незаменим при разработке проектов на Ардуино, так как позволяет контролировать работу программы и выявлять ошибки. Без него отладка была бы намного сложнее.
Как использовать встроенный монитор порта Arduino IDE
- Подключите плату Ардуино к компьютеру через USB
- Откройте Arduino IDE и загрузите ваш скетч
- Выберите правильный порт в меню «Инструменты» > «Порт»
- Нажмите кнопку «Монитор порта» на панели инструментов
- Установите скорость передачи данных (должна совпадать со значением в скетче)
Теперь вы увидите сообщения, отправляемые из скетча через Serial.print(). Также можно вводить команды в поле внизу окна и отправлять их на плату.
Преимущества и недостатки встроенного монитора
Встроенный монитор порта имеет свои плюсы и минусы:
Преимущества:
- Простота использования
- Не требует установки дополнительного ПО
- Интегрирован в среду разработки Arduino IDE
- Подходит для базовых задач отладки
Недостатки:
- Ограниченный функционал
- Нет возможности сохранения логов
- Отсутствие продвинутых инструментов анализа данных
- Нельзя отслеживать несколько портов одновременно
Для более сложных проектов могут понадобиться альтернативные решения с расширенными возможностями.
Альтернативные решения для мониторинга порта Ардуино
Существует ряд альтернативных программ для мониторинга последовательного порта Ардуино с расширенным функционалом:
Serial Port Monitor
Профессиональный инструмент для мониторинга и анализа COM-портов. Основные возможности:
- Мониторинг нескольких портов одновременно
- Запись логов в файл
- Продвинутая фильтрация данных
- Различные режимы отображения (таблица, HEX и др.)
- Встроенный терминал для отправки команд
PuTTY
Популярный эмулятор терминала с поддержкой работы через COM-порт. Позволяет:
- Настраивать параметры соединения
- Сохранять логи в файл
- Использовать скрипты автоматизации
- Работать с SSH и Telnet
RealTerm
Мощная программа для отладки последовательных соединений. Возможности:
- Передача и прием данных в разных форматах
- Захват и анализ данных
- Поддержка скриптов на VBScript и JScript
- Работа с несколькими портами
Эти альтернативы предоставляют более широкий набор инструментов для работы с последовательным портом Ардуино.
Как выбрать оптимальное решение для мониторинга
При выборе инструмента для мониторинга порта Ардуино стоит учитывать следующие факторы:
- Сложность вашего проекта
- Необходимость в продвинутых функциях анализа данных
- Потребность в работе с несколькими портами
- Удобство интерфейса
- Возможность интеграции в рабочий процесс
- Стоимость (если это коммерческий продукт)
Для простых проектов вполне подойдет встроенный монитор Arduino IDE. Для более сложных задач стоит обратить внимание на специализированные решения вроде Serial Port Monitor.
Настройка и использование монитора порта для эффективной отладки
Вот несколько советов по эффективному использованию монитора порта при отладке проектов Ардуино:
- Используйте осмысленные отладочные сообщения в коде
- Структурируйте вывод для удобства чтения
- Применяйте фильтрацию для выделения важной информации
- Сохраняйте логи для последующего анализа
- Используйте различные форматы вывода (десятичный, HEX) по необходимости
- Настройте автоматическую прокрутку и временные метки
Правильно настроенный монитор порта значительно упрощает процесс отладки и разработки.
Практические примеры использования монитора порта
Рассмотрим несколько практических примеров использования монитора порта в проектах Ардуино:

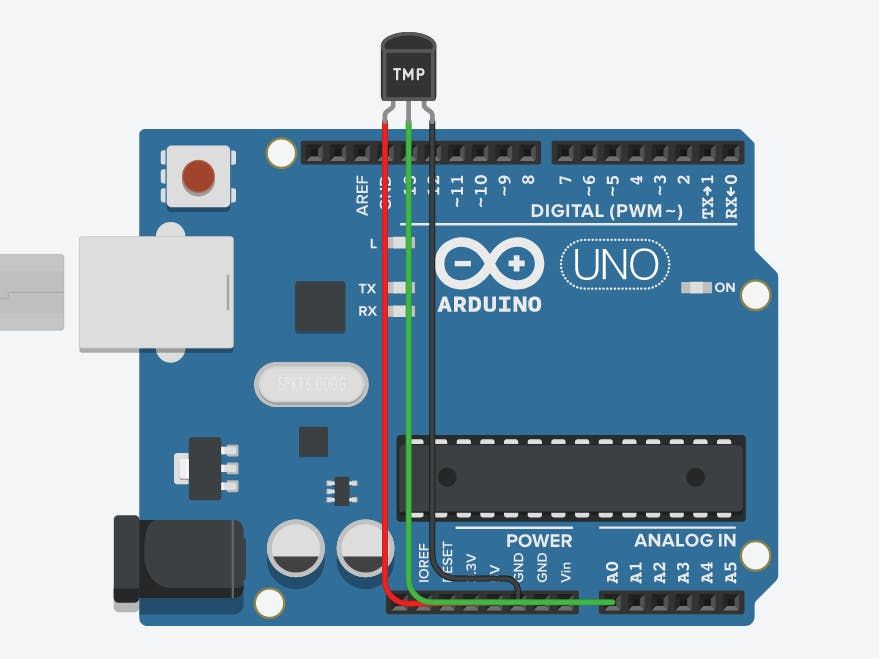

Отладка датчика температуры
Вывод показаний датчика в монитор порта позволяет быстро убедиться в корректности его работы:
void loop() {
float temp = readTemperature();
Serial.print("Temperature: ");
Serial.print(temp);
Serial.println(" C");
delay(1000);
}
Управление светодиодом через команды
Отправка команд через монитор порта для управления устройствами:
void loop() {
if (Serial.available()) {
char cmd = Serial.read();
if (cmd == '1') {
digitalWrite(LED_PIN, HIGH);
Serial.println("LED ON");
} else if (cmd == '0') {
digitalWrite(LED_PIN, LOW);
Serial.println("LED OFF");
}
}
}
Отладка алгоритма обработки данных
Вывод промежуточных результатов для проверки работы алгоритма:
void processData(int data) {
Serial.print("Input: ");
Serial.println(data);
int result = data * 2 + 5;
Serial.print("Processed: ");
Serial.println(result);
// Дальнейшая обработка...
}
Эти примеры демонстрируют, как монитор порта может быть полезен в различных ситуациях при разработке проектов на Ардуино.
