cxema.org - Крутая паяльная станция своими руками

Давно хотел купить станцию, но из-за финансовых проблем не представилась возможность и чуть подумав решил - а нельзя ли ее сделать своими руками?

Немного порылся в сети и нашел такой ролик https://www.youtube.com/watch?v=wzGbTwlyZxo. Станция как раз то, что мне нужно - управление микроконтроллером, вывод данных на жк дисплей 16х2, на котором отображается.

Верхняя строка - заданная температура паяльника и действующая температура на нем, данные обновляются несколько раз в секунду (0-480гр)

Нижняя строка - заданная температура фена, действующая температура на нем (0-480гр), а также скорость вращения встроенного в фен вентилятора (0-99)

Плата и схема

Печатную плату можете скачать (+ схема и прошивка) тут, все в оригинале, как у автора.

Несколько советов для тех, кому лень смотреть ролики (хотя в них я все довольно подробно пояснил)

Размеры печатной платы уже установлены, зеркалить тоже не нужно. Клеммы, через которые органы управления стыкуются с платой желательно заменить, т.е вместо клемм использовать обычный способ - взять провода и запаять в соответствующие отверстия на плате.

Во время травления ОБЯЗАТЕЛЬНО сверить участки платы с шаблоном , поскольку в некоторых местах выводы SMD компонентов могут образовать КЗ, на фото все это прекрасно видно

МК типа ATMEGA328 - тот же микроконтроллер, которых на платках программатора с набором arduino uno, в Китае стоит копейки, но с мк вам будет нужен либо самодельный программатор, либо родной arduino uno, а также кварцевый резонатор на 16МГц.

МК полностью отвечает за управление и вывод данных на ЖК дисплей. Управление станцией довольно простое - 3 переменных резистора на 10кОм (самые обычные, моно - 0,25 или 0,5 ватт) первых отвечает за температуру паяльника, второй - вена, третий увеличивает или уменьшает обороты встроенного в фен кулера.

Паяльник управляется мощным полевым транзистором, через который будет протекать ток в до 2-х Ампер, следовательно на нем будет нагрев, будет также нагреваться и симистор - его вместе с транзистором и стабилизатором на 12 Вольт проводами вывел на общий теплоотвод, дополнительно изолировал корпуса этих компонентов от радиатора.

Светодиоды обязательно взять 3мм с небольшим потреблением (20мА) из за использования более мощных светодиодов 5мм (70мА) у меня не работал фен, точнее не шел нагрев. Причина в том, что светодиод на плате и светодиод, который встроен в опторазвязку ( он и собственно управляет всем узлом нагрева фена) подключены последовательно и попросту не хватало питания, чтобы светодиод в опторазвязке засвечивался.

Паяльник

Сам взял паяльник Ya Xun для станций такого типа 40 ватт с долговечным жалом. Штекер имеет 5 пинов (контактных отверстий), распиновка штекера ниже

Учитывайте, что на фото распиновка штекера, который на самом паяльнике,

Паяльник имеет встроенную термопару, данные из которого принимаются и расшифруются уже самой станцией. ОБЯЗАТЕЛЬНО нужен паяльник с термопарой, а не с термистором в качестве датчика температуры.

Термопара имеет полярность, при неверном подключении термопары паяльник после включении наберет максимальную температуру и станет неуправляемым.

Фен

В принципе мощность может быть от 350 до 700 ватт, советую не более 400 ватт,

того сполна хватит для любых нужд. Фен тоже со встроенной термопарой в качестве температурного датчика. Фен должен быть со встроенным кулером. Имеет гнездо 8 пин, распиновка гнезда на фене представлена ниже.

Внутри фена имеется сам нагреватель на 220 Вольт, термопара, вентилятор и геркон, последний сразу можно выкинуть, в этом проекте он не нужен.

Нагреватель не имеет полярности , а термопара и кулер - имеют, так, что соблюдайте полярность подключения, в противном случае мотор не будет крутиться, а нагреватель наберет максимальную температуру и станет неуправляемым.

Блок питания

Любой (желательно стабилизированный адаптер) 24 Вольт минимум 2 Ампер, совету- 4-5 Ампер. Отлично подойдут универсальные зарядники для ноутбуков, в которых есть возможность подстройки выходного напряжение 12 до 24 Вольт, защита от коротких замыканий и стабилизированных выход - а стоит копейки, сам выбрал именно такой.

Можно также использовать маломощный блок питания для светодиодных лент 24 Вольт, есть с током от 1 Ампер.

Можно также слегка доработать электронный трансформатор ( как самый бюджетный вариант) и внедрить в схему, более детально о блоках питания я пояснил в конце видеоролика (часть 1)

Можно также использовать трансформаторный блок питания - можно и не стабилизированный, но повторюсь - стабилизацию иметь желательно.

Монтаж и корпус

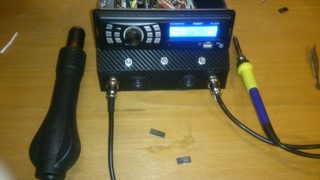

Корпус от китайской магнитолы, к ней отлично подошел дисплейчик 16х2, все органы управления установлены на отдельный пластиковый лист и стыкованы к нижней части магнитолы.

Основные силовые компоненты укреплены на теплоотвод, через дополнительные изоляционные прокладки и пластиковые шайбы. Теплоотвод взят от нерабочего бесперебойника.

Он нагревается, но только после долгой работы феном на большой мощности, но все это терпимо, к стати - на плате предусмотрен дополнительный выход 12 Вольт для подключения купера, так, что можно и отдувать радиатор если в этом есть нужда.

Настройка

В принципе для настройки нужен либо термометр либо тестер с термопарой и возможностью измерения температуры.

Для начала нужно выставить на паяльнике некоторую температуру (к примеру 400гр) дальше прижать термопару к жалу паяльника, чтобы понять реальную температуру на жале, ну а дальше просто с помощью подстроечного резистора на плате (медленное вращение) добиваемся того, чтобы сравнить реальную температуру на паяльнике (которая выводится на дисплей) с той, что показывает термометр.

То же самое нужно проделать с феном, только термометр нужно поставить под струю горячего воздуха.

Очень совету- подстроечные резисторы взять многооборотные для удобной и наиточной настройки.

К стати - третий подстроечник на плате отвечает за контраст дисплея.

Минусы

Честно скажу - не заметил, конструкция универсальна, удобна, проста и одновременно получаем профессиональную паяльную станцию для любых нужд, за что и автору большой респект.

Основные достоинства и затраты.

Ценовая категория таких станций в районе 100 - 150 $, у нас есть полное управление феном и паяльником и достаточно умная начинка, которая выводит все данные на жк дисплей, в бюджетных станциях вместо дисплея обычные светодиодные индикаторы.

Умная система управления термофеном - при отключении самого фена кулер будет работать до тех пор, пока не охладит нагреватель, затем сам по себе отключится, тоже очень продуманное решение для безопасности, которое имеется на всех профф. станциях.

Также имеется возможность регулировки оборотов кулера.

И в случае фена и в случае паяльника максимальная температура 480гр.

На счет затрат

  • Паяльник можно купить тут
  • Фен тут
  • Насадки для фена тут
  • Плата ардуино с мк тут
  • ЖК дисплей тут
  • Набор жал для паяльника тут
  • Блок питания тут

P.S. данная статья была напечатана за пол часа, если что пропустил - простите.

GitHub - MrTransistorsChannel/TransistorSoldering_V3.0: Паяльная станция на Ардуино

Паяльная станция на Ардуино - версия 3.0

Описание проекта

Что это?

Это один из крупнейших моих проектов - паяльная станция на основе Ардуино и паяльника от паяльной станции Lukey 702. Крупнейшим он является не по количеству входящих в него деталей, а по времени работы над ним и количеству промежуточных версий. Самая первая была собрана 16 июня прошлого уже 2017 года. Вот видео про нее: https://vk.com/wall367284984_1137. 19 июня была собрана версия 2.0, уже имевшая экран. Но проект был внезапно закончен по техническим причинам: в Ардуино УНО из-за КЗ 5-вольтовой линии на землю и последовавшего за ним выхода из строя стабилизатора питания в 5-вольтовую часть станции попало напряжение 17 вольт.

Микроконтроллер и операционный усилитель чудом уцелели, а вот экран и встроенный в дуню программатор выпустили волшебный дымок и перестали работать (как известно, все электронные компоненты работают за счет него). Ну и совсем недавно была разработана последняя на сегодняшний момент версия 3.0. В ней был добавлен режим сна, был оптимизирован вывод информации на экран, а также реле включения паяльника было заменено на мощный полевой транзистор IRF3205 для последующей разработки режимов поддержания температуры. Заморский англоязычный интерфейс был заменен родным русским, паяльник стал подключаться через удобный разъем, регулировка температуры была реализована на энкодере, а все устройство было убрано в небольшой деревянный корпус.

История

Мне давно хотелось сделать переносную паяльную станцию на аккумуляторе. Гугление выдавало то, что люди делают аккумуляторные паяльники по типу выжигателя (импульсные). Так как в трудные времена (когда после летних каникул я забыл паяльник в деревне) я паял детским выжигателем, что было ну очень неудобно, мне эта конструкция не понравилась. И тут я решил узнать про паяльники от паяльных станций, про которые я слышал, что они очень быстро греются. И когда я пошел в магазин радиодеталей я купил первый попавшийся паяльник от станции "Lukey 702". Именно им я паяю постоянно и именно он подключается к моей станции. Тогда мне улыбнулась удача - паяльник оказался на 24 вольта 50 ватт и он отличто работал от блока питания зарядника шуруповерта на 17 вольт. Я тогда уже знал про великое творение китайцев - повышающие модули. И когда у меня появился такой (был куплен для питания усилителя звука), я решил попробовать все 24 вольта с аккума от модели на 12 вольт. Паяльник разогрелся за считанные секунды. Тогда то и было положено начало этому проекту.

Что дальше?

Планируется дорабатывать прошивку для повышения удобства работы, т. к. в этой версии, например, используется обработка энкодера без прерываний, которую я хочу в будующем доработать с помощью PCINT (Pin Change INTerrupts - прерывания на всех пинах микроконтроллера). Ну и конечно же будет придумано крепление модельного акума, внутрь будет установлен повышающий модуль, а сверху - ручка для переноски.

Настройки в коде прошивки

#define MIN_PRESET    200// Минимальная устанавливаемая температура
#define MAX_PRESET   480// Максимальная устанавливаемая температура

Описание папок в репозитории

  • libraries - требуемые для компиляции прошивки библиотеки - закинуть в C://Program Files/Arduino/libraries
  • src - код прошивки
  • scheme - схемы подключения
  • Readme_src - это вам не надо - это картинки, вставленные в README.md

Материалы и компоненты

  • Паяльник для паяльной станции Lukey 702 (Не брать с нагревателем Hakko!!!)

  • Arduino NANO

  • LCD1602

  • Макетные платы (магазин радиодеталей, но лучше взять тут)

  • Микросхема LM358 (магазин радиодеталей)

  • Микросхема КР142ЕН5А (магазин радиодеталей)

  • Транзистор IRF3205

  • Мелкие компоненты - резисторы/конденсаторы/дроссели (перечислять не буду, есть на схемах, магазин радиодеталей)

  • Энкодер (магазин радиодеталей, но дешевле взять модуль энкодера для Ардуино тут, например)

  • Кнопка КМД 1-1 (советская, можно попробовать найти в магазине радиодеталей или на радиорынке, но можно поставить типо такой)

  • Разъем 5. 5 * 2.5 мама (магазин радиодеталей)

  • Разъем DIN-5 мама + папа (магазин радиодеталей)

  • Колпачок на потенциометр (надо искать тот, у которого отверстие крепления полукруглое, а не круглое, т. к. это на энкодер, магазин радиодеталей)

  • Радиаторы на силовой транзистор IRF3205 и на микросхему КР142ЕН5А (не обязательно, они не греются, у меня для фен-шуя))))

  • Подстроечный резистор на 10 килоом (регулировка контрастности экрана, магазин радиодеталей)

  • Неизвестное количество монтажного и силового провода (магазин радиодеталей, берите побольше, никогда не помешает)

  • Корпус - фанера 3 мм, термоклей (для крышки, чтобы можно было оторвать, если что), клей ПВА или обычный Момент (для стенок)

FAQ

Основные вопросы

В: Как скачать с этого сайта?
О: На главной странице проекта (где ты читаешь этот текст) вверху справа зелёная кнопка Clone or download, вот её жми, там будет Download ZIP

В: Скачался какой то файл . zip, куда его теперь?
О: Это архив. Можно открыть стандартными средствами Windows, но думаю у всех на компьютере установлен WinRAR, или, на крайний случай, 7-zip, архив нужно правой кнопкой и извлечь.

В: Я совсем новичок! Что мне делать с Ардуиной, где взять все программы?
О: Читай и смотри видосы, например, тут

В: Компьютер никак не реагирует на подключение Ардуины!
О: Возможно у тебя зарядный USB кабель, а нужен именно data-кабель, по которому можно данные передавать
О: Если у тебя китайская Ардуино, то для нее надо поставить драйвера, гугли "Драйвера Ch440G" или сразу лезь сюда

В: Ошибка! Скетч не компилируется!
О: Проверь, правильно ли выбрана плата, порт.
О: Иногда встречается такое "Путь к скетчу не должен содержать кириллицу. Положи его в корень диска", но сам такого не замечал, хотя все скетчи храню на флешке, весь путь к ним на кириллице.
О: Если ошибка "converting to execution character set", или что-то похожее, то нажми кнопку "Сохранить" и перепрошей. Если опять не получается сохрани скетч в другом месте с помощью "Сохранить как..."

В: Сколько стоит?
О: Ничего не продаю, а по отдельности зависит от уровня инфляции в стране и мест покупки комплектующих)))

Arduino progects: Паяльная станция

Общая постановка задачи
  • Паяльник с регулировкой и поддержанием нужной температуры
  • Фен с регулировкой и поддержанием нужной температуры, регулировкой скорости потока воздуха.
  • Переключение из режима паяльника в режим фена тумблером, для наглядности
  • Защита при разрыве термопары
  • Индикация на 4 разряда(один для индикации режима и три для температуры или др. значений)
  • Управление посредством энкодера
  • Минимум затрат
Выбор паяльника и фена

Паяльник и фен приобретены в китайском интернет-магазине. Стоимость 2.69$ и 9.59$ соответственно.

Паяльник с керамическим нагревателем (около 40 Ом) и термопарой. Провод длиной 1м. Качество оказалось достойным, несмотря на мусорное стоковое жало. Разъем на шнуре уже установлен. Осталось найти к нему ответную часть. Называется этот коннектор GX16 5 Pin и цена пары 1.5$
Фен шел без коннектора, но мне понравился предыдущий вариант, с коррекцией на количество контактов (GX16 7 Pin). Приобретен за те же 1.5$. Фен был вскрыт на предмет недоделок, но осмотр показал достаточно приличное качество.

Куча проводов возможно будет описана позже...

Почему именно на базе Arduino
Идея создания паяльной станции на базе Arduino не нова и встречаются достаточно интересные проекты. Все разработчики, выбравшие такой путь, дают пояснения. Вынужден и я объяснить, почему именно Arduino а не микроконтроллер с необходимым набором возможностей. Да все очень просто. Я не торгую МК, не закупаю их оптом, не проектирую на них день и ночь автоматику. Я не знаком с огромной линейкой от Atmel и Microchip и для того что бы подобрать нужный камень мне приходится перелопатить гору даташитов. А еще я не программист. Хотя, при желании, могу написать программу для МК, отладить и выпустить в жизнь, оббив весь лоб о подводные камни. И вот я наталкиваюсь на китайские клоны ардуино с простым и понятным набором возможностей, с необходимым софтом, с простым и понятным набором команд, все распаяно и готово к прошивке. Я не буду искать более тяжелого пути, тем более, что меня так учили. Приоритет в бытовой технике - стоимость. Да, я застал еще те времена, когда бытовую технику выпускали для народа из "чего есть" и для отвода глаз от основной продукции. А моя станция - любительская, по праву будет занимать место среди бытовой техники (где то между пылесосом и стиральной машиной 😉

Какую плату выбрать
Для отладки и экспериментов я выбрал аналог UNO, а для реализации аналог Pro Mini. Поэтому на протяжении проекта необходимо было соблюдать полную совместимость. Зачем так сложно? Вовсе не сложно. На UNO собираем макет, а с Pro Mini можно прикидывать варианты исполнения.
Проект будет реализован на Pro Mini на базе ATmega168 (мне с доставкой из Китая обошлась вместе с гребенками в 1$)

Вот такой набор для творчества


Краткие характеристики выбранной платы

Микроконтроллер

ATmega168

Рабочее напряжение

5 В

Цифровые Входы/Выходы

14 (6 из которых могут использоваться как выходы ШИМ)

Аналоговые входы

8 (4 из которых имеют выводы)

Постоянный ток через вход/выход

40 мА

Флеш-память

16 Кб (2 используются для загрузчика)

ОЗУ

1 Кб

Энергонезависимая память

512 байт

Тактовая частота

16 МГц

Схема платы


Включим проекту глаза
Звучит пафосно. Я имел ввиду - зажжем индикаторы. 8-ми сегментный индикатор на 4 разряда типа 3461AG с общим катодом и приятным зеленым свечением. (стоимость 0,6$ )

Вот такой индикатор


Прикрутим к проекту руки
Точнее пристроим энкодер. Здесь  будет использован готовый Arduino - совместимый модуль. Цена модуля 0.5$
Подробнее о подключении энкодера


Регистрация температуры
Одним из критериев выбора паяльника и термофена были требования к датчику температуры. В обоих устройствах стоит термопара К-типа. Для контроля температуры можно использовать любую схему на операционном усилителе, главное что бы она выдавала ( в моем случае) на выходе усилителя уровень постоянного напряжения в диапазоне от 0 до 1,1в. Этот диапазон обусловлен требованиями АЦП (аналого-цифрового преобразователя) микроконтроллера нашей станции.
Ардуино позволяет использовать три варианта опорных напряжений (устанавливаются командой analogReference (type) ):
  • DEFAULT: Значение опорного напряжения по умолчанию 5В
  • INTERNAL: используется внутренний источник опорного напряжения, уровень которого равен 1,1В для ATmega168 и 2,56В для ATmega8
  • EXTERNAL: Уровень опорного напряжения подается с внешнего источника на пин AREF
Я посчитал напряжение от источника питания недостаточно стабильным в качестве опорного, поэтому остановился на внутреннем 1,1В.



Питание
Все управление может питаться от стабилизированного источника 5В с током не более 150-200 мА (больше зависит от потребления индикатора, чем от операционного усилителя и микроконтроллера). Для паяльника и вентилятора в фене необходимо 24В. Требования к стабильности в этом случае не такие высокие. Необходимо предусмотреть удобное и безопасное включение/отключение всего устройства

Программирование
Для написания и отладки используется програмный комплекс Arduino IDE. Ну и, конечно, нужен программатор USB - serial. Он у меня был собран ранее для другого проекта.

Распределение выводов Arduino
- Два аналоговых входа. Сюда будет поступать информация с усилителей термопары (от паяльника и фена).
- Один вход для контроля тумблера выбора устройства паяльник/фен.
- Три входа для контроля энкодера. Один из них с аппаратным прерыванием - на контроль вращения, второй - на нажатие кнопки (длительность нажатия достаточно высокая, поэтому можно прерывание не использовать)
- Четыре пина под управление разрядами индикатора
- Семь под управление сегментами
- Один выход с PWM (ШИМ) для управления нагревателем паяльника
- Один выход для управления нагревателем фена
- Один выход с PWM (ШИМ) для управления вентилятором
А больше и не осталось, при этом мне пришлось использовать и линии RX, TX для вывода на индикатор. При подключении переходника USB - UART они будут портить изображение  на индикаторе.

проект в разработке, продолжение будет
