Как расшифровать цветовую маркировку резистора. Как определить номинал резистора по цветным полоскам. Как работает калькулятор цветовой маркировки резисторов. Что означают цветные полоски на резисторе.
Что такое цветовая маркировка резисторов
Цветовая маркировка резисторов — это способ кодирования номинала и других параметров резистора с помощью цветных полосок на его корпусе. Данный метод маркировки позволяет легко определить характеристики резистора без использования измерительных приборов.
Основные параметры, которые кодируются цветными полосками:
- Номинальное сопротивление
- Допустимое отклонение (точность)
- Температурный коэффициент сопротивления (ТКС)
Количество цветных полосок на резисторе может варьироваться от 3 до 6. Чем больше полосок, тем больше параметров закодировано.
Как расшифровать цветовую маркировку резистора
Для расшифровки цветовой маркировки резистора необходимо знать значение каждого цвета и порядок считывания полосок. Рассмотрим основные правила:
- Полоски считываются слева направо
- Первые две (или три) полоски обозначают значащие цифры номинала
- Следующая полоска — множитель
- Последняя полоска (если есть) — допуск
Значение цветов в маркировке резисторов:
- Черный — 0
- Коричневый — 1
- Красный — 2
- Оранжевый — 3
- Желтый — 4
- Зеленый — 5
- Синий — 6
- Фиолетовый — 7
- Серый — 8
- Белый — 9
Пример расшифровки маркировки 4-полосного резистора
Рассмотрим пример расшифровки маркировки 4-полосного резистора:
- Красная полоска (2)
- Фиолетовая полоска (7)
- Оранжевая полоска (×1000)
- Золотая полоска (±5%)
Номинал данного резистора: 27 × 1000 = 27000 Ом = 27 кОм ±5%
Особенности калькулятора цветовой маркировки резисторов
Калькулятор цветовой маркировки резисторов — это удобный инструмент для быстрого определения номинала и других параметров резистора по цветным полоскам. Он работает в двух режимах:
- Определение номинала по цветовой маркировке
- Определение цветовой маркировки по заданному номиналу
Основные возможности калькулятора:
- Поддержка 4-, 5- и 6-полосных резисторов
- Диапазон значений от 0.1 Ом до 999 ГОм
- Автоматический выбор подходящего типа калькулятора
- Отображение результата в различных единицах измерения (Ом, кОм, МОм, ГОм)
- Показ ближайших стандартных значений из рядов E6, E12, E24, E48, E96, E192

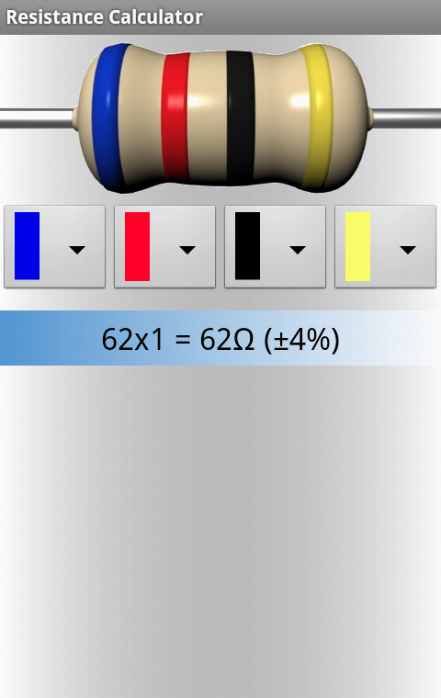

Как пользоваться калькулятором цветовой маркировки резисторов
Чтобы определить номинал резистора по цветовым полоскам:
- Выберите количество полосок на резисторе
- Укажите цвет каждой полоски в соответствующем выпадающем меню
- Результат отобразится в поле «Значение»
Для определения цветовой маркировки по известному номиналу:
- Введите номинал в поле «Значение»
- Выберите единицу измерения (Ом, кОм, МОм, ГОм)
- При необходимости укажите точность и температурный коэффициент
- Нажмите кнопку «Рассчитать»
- Калькулятор отобразит соответствующую цветовую маркировку
Стандартные ряды номиналов резисторов
Стандартные ряды номиналов — это наборы предпочтительных значений сопротивлений, используемых при производстве резисторов. Наиболее распространенные ряды:
- E6 (20% точность): 1.0, 1.5, 2.2, 3.3, 4.7, 6.8
- E12 (10% точность): добавляются значения 1.2, 1.8, 2.7, 3.9, 5.6, 8.2
- E24 (5% точность): еще более плотный ряд значений
- E96 и E192: для высокоточных резисторов
Использование стандартных рядов позволяет оптимизировать производство и упростить выбор компонентов при проектировании электронных устройств.
Преимущества и недостатки цветовой маркировки резисторов
Цветовая маркировка резисторов имеет ряд преимуществ:
- Позволяет быстро определить параметры резистора без измерительных приборов
- Компактность — подходит для маркировки даже самых маленьких резисторов
- Устойчивость к внешним воздействиям — цветные полоски хорошо сохраняются
- Технологичность в производстве
Однако у данного метода есть и недостатки:
- Сложность различения некоторых цветов при определенном освещении
- Возможность ошибки при неправильном определении порядка считывания полосок
- Необходимость запоминания значений цветов
Советы по использованию цветовой маркировки резисторов
Чтобы эффективно использовать цветовую маркировку резисторов, следуйте этим рекомендациям:
- Всегда проверяйте направление считывания полосок — обычно более широкий промежуток или золотая/серебряная полоска указывают на правый край
- При сомнениях используйте функцию «Реверс» в калькуляторе для проверки обратного порядка полосок
- Сравнивайте полученное значение со стандартными рядами номиналов
- Для точного определения используйте хорошее освещение или лупу
- При необходимости перепроверяйте результат с помощью мультиметра
Соблюдение этих правил поможет вам быстро и точно определять параметры резисторов по их цветовой маркировке.
Калькулятор цветовой маркировки резисторов • Электротехнические и радиотехнические калькуляторы • Онлайн-конвертеры единиц измерения
Определения и расчет
Резистор и сопротивление
Резистор — пассивный электрический элемент, создающий электрическое сопротивление в электронных схемах. Резисторы можно найти практически во всех электронных устройствах. Они используются для различных целей, в частности, для ограничения тока в цепях, в качестве делителей напряжения, для обеспечения напряжения смещения для активных элементов электрических цепей, в качестве терминаторов (согласованных нагрузок) линий передачи, в резистивно-емкостных цепях в качестве времязадающего элемента… Список можно продолжать бесконечно.
Декадный магазин сопротивлений
Электрическое сопротивление резистора или любого проводника является мерой его противодействия протеканию электрического тока. В СИ сопротивление измеряется в омах. Сопротивление имеет практически любой материал кроме сверхпроводников, имеющих нулевое сопротивление.
Подробнее о сопротивлении, удельном сопротивлении и проводимости.
Допустимое отклонение от номинального значения
Конечно, можно сделать резистор с очень точным значением сопротивления, однако он будет очень дорогим. К тому же, очень точные и дорогие резисторы бывают нужны достаточно редко, например, в качестве делителей напряжения в мультиметрах. Здесь мы поговорим о недорогих и не очень точных резисторах, используемых в электронных устройствах. В большинстве случаев точность ±20% вполне допустима. Для резистора сопротивлением 1 кОм это означает, что любой резистор с сопротивлением в диапазоне от 800 Ом до 1200 Ом будет считаться резистором 1 кОм. Допуск на некоторые особо критичные компоненты может быть ±1% или даже ±0.05%. В то же время следует отметить, что в наше время сложно найти резисторы с допуском 20%. Обычными являются 5-процентные и 1-процентные резисторы. Когда-то, во времена ламповых и первых транзисторных радиоприемников, такие резисторы были очень дорогими и обычными были 20-процентные резисторы.
Сравнение 0,1-ваттных резисторов для поверхностного монтажа в корпусе 1608 (1,6 × 0,8 мм) с 10-ваттным керамическим резистором сопротивлением 1 Ом
Рассеиваемая мощность
Если через резистор проходит электрический ток, электрическая энергия преобразуется в тепловую и резистор нагревается. Тепло рассеивается в окружающую среду. Причем, тепловая энергия должна быть передана в окружающую среду так, чтобы температура резистора и окружающих его элементов оставалась в пределах нормы. Мощность, выделяемая на резисторе, определяется по формуле:
Здесь V — напряжение в вольтах на резисторе сопротивлением R в омах, I — протекающий через резистор ток в амперах. Мощность, которую резистор может рассеивать без ухудшения параметров в течение длительного периода времени, называется предельной рассеиваемой мощностью. В общем случае, чем больше корпус резистора, тем большую мощность может он рассеивать. Выпускаются резисторы различной мощности и можно встретить резисторы от 0,01 Вт до сотен ватт.
Углеродистые резисторы обычно выпускаются мощностью 0,125–2 Вт.
Резисторы с цветовой кодировкой мощностью 0,125, 0,25, 0,5 и 1 Вт в компьютерном блоке питания
Ряды предпочтительных величин электронных компонентов
В начале XX века резисторы использовались главным образом в радиоприемниках и назывались вместе с другими компонентами радиодеталями. Сейчас это название относится ко всем элементам, применяемым в электронных схемах, которые к радио не имеют отношения и поэтому радиодетали стали называть электронными элементами компонентами (это, как всегда, калька с английского). Хотя это как сказать! В телефоне есть как минимум пять радиоприемников (для связи с базовой станцией, GPS/GLONASS, Wi-Fi, NFC, УКВ-приемник), но никто об этом не помнит и не считает телефон радиоприемным устройством. Но мы отвлеклись от темы.
Более точные резисторы стоят дороже, чем менее точные. Обычная логика показывает, что для стандартных значений удобно выбрать логарифмическую шкалу, с одинаковыми интервалами между стандартными значениями, которые определяются с учетом допустимого отклонение от номинала. Например, для точности ±10% имеет смысл для декады (интервала, в котором сопротивление изменяется от 1 до 10, от 10 до 100 и так далее) взять 12 значений: 1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2, затем 10; 12; 15; 18; 22; 27; 33; 39; 47; 56; 68;82 и так далее. Эти значения называют рядами номиналов. Они стандартизированы в форме Список значений номинальных рядов E6–E192
Современный мощный 10-ваттный керамический резистор 8,6 Ом и 2-ваттный резистор ВЗР 3,3 кОм советского производства, изготовленный в 1969 г.
Значения E6 (допуск 20%):
1,0; 1,5; 2,2; 3,3; 4,7; 6,8.
Значения E12 (допуск 10%):
1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2.
Значения E24 (допуск 5%):
1,0; 1,1; 1,2; 1,3; 1,5; 1,6; 1,8; 2,0; 2,2; 2,4; 2,7; 3,0; 3,3; 3,6; 3,9; 4,3; 4,7; 5,1; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1.
Значения E48 (допуск 2%):
1,00; 1,05; 1,10; 1,15; 1,21; 1,27; 1,33; 1,40; 1,47; 1,54; 1,62; 1,69; 1,78; 1,87; 1,96; 2,05; 2,15; 2,26; 2,37; 2,49; 2,61; 2,74; 2,87; 3,01; 3,16; 3,32; 3,48; 3,65; 3,83; 4,02; 4,22; 4,42; 4,64; 4,87; 5,11; 5,36; 5,62; 5,90; 6,19; 6,49; 6,81; 7,15; 7,50; 7,87; 8,25; 8,66; 9,09; 9,53.
Значения E96 (допуск 1%):
1,00; 1,02; 1,05; 1,07; 1,10; 1,13; 1,15; 1,18; 1,21; 1,24; 1,27; 1,30; 1,33; 1,37; 1,40; 1,43; 1,47; 1,50; 1,54; 1,58; 1,62; 1,65; 1,69; 1,74; 1,78; 1,82; 1,87; 1,91; 1,96; 2,00; 2,05; 2,10; 2,15; 2,21; 2,26; 2,32; 2,37; 2,43; 2,49; 2,55; 2,61; 2,67; 2,74; 2,80; 2,87; 2,94; 3,01; 3,09; 3,16; 3,24; 3,32; 3,40; 3,48; 3,57; 3,65; 3,74; 3,83; 3,92; 4,02; 4,12; 4,22; 4,32; 4,42; 4,53; 4,64; 4,75; 4,87; 4,99; 5,11; 5,23; 5,36; 5,49; 5,62; 5,76; 5,90; 6,04; 6,19; 6,34; 6,49; 6,65; 6,81; 6,98; 7,15; 7,32; 7,50; 7,68; 7,87; 8,06; 8,25; 8,45; 8,66; 8,87; 9,09; 9,31; 9,53; 9,76.
Значения E192 (допуск 0.5% и точнее):
1,00; 1,01; 1,02; 1,04; 1,05; 1,06; 1,07; 1,09; 1,10; 1,11; 1,13; 1,14; 1,15; 1,17; 1,18; 1,20; 1,21; 1,23; 1,24; 1,26; 1,27; 1,29; 1,30; 1,32; 1,33; 1,35; 1,37; 1,38; 1,40; 1,42; 1,43; 1,45; 1,47; 1,49; 1,50; 1,52; 1,54; 1,56; 1,58; 1,60; 1,62; 1,64; 1,65; 1,67; 1,69; 1,72; 1,74; 1,76; 1,78; 1,80; 1,82; 1,84; 1,87; 1,89; 1,91; 1,93; 1,96; 1,98; 2,00; 2,03; 2,05; 2,08; 2,10; 2,13; 2,15; 2,18; 2,21; 2,23; 2,26; 2,29; 2,32; 2,34; 2,37; 2,40; 2,43; 2,46; 2,49; 2,52; 2,55; 2,58; 2,61; 2,64; 2,67; 2,71; 2,74; 2,77; 2,80; 2,84; 2,87; 2,91; 2,94; 2,98; 3,01; 3,05; 3,09; 3,12; 3,16; 3,20; 3,24; 3,28; 3,32; 3,36; 3,40; 3,44; 3,48; 3,52; 3,57; 3,61; 3,65; 3,70; 3,74; 3,79; 3,83; 3,88; 3,92; 3,97; 4,02; 4,07; 4,12; 4,17; 4,22; 4,27; 4,32; 4,37; 4,42; 4,48; 4,53; 4,59; 4,64; 4,70; 4,75; 4,81; 4,87; 4,93; 4,99; 5,05; 5,11; 5,17; 5,23; 5,30; 5,36; 5,42; 5,49; 5,56; 5,62; 5,69; 5,76; 5,83; 5,90; 5,97; 6,04; 6,12; 6,19; 6,26; 6,34; 6,42; 6,49; 6,57; 6,65; 6,73; 6,81; 6,90; 6,98; 7,06; 7,15; 7,23; 7,32; 7,41; 7,50; 7,59; 7,68; 7,77; 7,87; 7,96; 8,06; 8,16; 8,25; 8,35; 8,45; 8,56; 8,66; 8,76; 8,87; 8,98; 9,09; 9,20; 9,31; 9,42; 9,53; 9,65; 9,76; 9,88.
Цветовая маркировка резисторов
Маркировка резисторов
Большие резисторы, такие как показаны на этом рисунке, обычно маркируются цифрами и буквами и понять такую маркировку несложно. Однако, величину сопротивления непросто напечатать на маленьких резисторах (и других электронных компонентах), особенно цилиндрической формы, даже при использовании современных технологий нанесения маркировки. Поэтому в последние 100 лет для маркировки радиодеталей использовалась цветовая кодировка. Такая кодировка используется не только для резисторов, но также для конденсаторов, диодов, катушек индуктивности и других элементов.
Цветовая маркировка резисторов
Для маркировки резисторов используется до шести цветных полосок. Чаще используется код из четырех полосок, в котором первая и вторая полоски представляют первую и вторую значащую цифру, третья полоска кодирует множитель, а четвертая — допуск. Между третьей и четвертой полоской обычно имеется плохо различимый увеличенный зазор, который позволяет определить направление чтения кода — компоненты ведь симметричные! 20-процентные резисторы обычно маркируются только тремя полосками — там не указывается допуск.
Их полоски обозначают цифру, цифру и множитель.
Для 2-процентных или более точных резисторов используют пять или более полосок, представляющих величину сопротивления. Последняя полоска в маркировке из шести полосок представляет температурный коэффициент сопротивления в частях на миллион на кельвин (ppm/K). На рисунке в верхней части страницы показан принцип цветовой маркировки.
Полоски считываются слева направо. Они обычно группируются ближе к левому концу элемента. Если между последней полоской и остальными полосками имеется зазор, он обычно показывает, что эта сторона элемента — правая. Также если имеется золотая или серебряная полоска, они всегда находятся на правой стороне. Когда значение по полоскам определено, сравните его с таблицей предпочтительных величин. Если значения там нет — попробуйте прочитать маркировку с другого конца. Обратите внимание: в этом калькуляторе цветовая кодировка соответствует международному стандарту IEC 60062:2016..
Нажмите на приведенные ниже примеры, чтобы посмотреть цветовую кодировку резисторов:
10 кОм ±20%, 12 Ом ±20%, 15 МОм ±1%, 18 МОм ±2%, 22 кОм ±10%, 27 Ом ±5%, 33 кОм ±5%, 39 МОм ±0,5%, 0,47 Ом ±0,25%, 0,56 Ом ±0,1%, 68 Ом ±0,05%, 0,82 Ом ±20%
Цифровая маркировка
На поверхности относительно больших резисторов, предназначенных для поверхностного монтажа (англ.
SMT — surface-mount technology или SMD — surface-mount device), а также на относительно больших резисторах с выводами для монтажа в отверстия для маркировки печатают цифры. В связи с ограниченным местом, эти цифры часто бывает трудно прочитать. Маркировка используется, в основном, при ремонте, так как в процессе производства резисторы и другие электронные элементы подаются в автоматы для монтажа на лентах, которые хорошо промаркированы. Многие резисторы вообще не имеют маркировки и после того, как автомат установил их на плату, единственным способом узнать их сопротивление является его измерение.
Резисторы 39 × 10⁰ = 39 Ом 0,1 Вт для поверхностного монтажа в корпусах 1608 (1,6 × 0,8 мм)
Для маркировки используется несколько систем: три или четыре цифры, две цифры и буква, три цифры и буква, код стандарта RKM, в котором буква, обозначающая единицу измерения, ставится на место десятичного разделителя. Если на элементе есть только три цифры, они представляют две значащие цифры номинала и множитель.
Например, 103 на резисторе для поверхностного монтажа означает 10 × 10³ = 10 кОм.
Система из четырех цифр используется для маркировки резисторов высокой точности, например, для резисторов рядов E96 и E192. Пример кодировки: 2743 = 274 × 10³ = 274 кОм.
Для резисторов меньшего размера используется другая система. Например, для серии E96 используются две цифры и буква. Такая система позволяет сэкономить один знак по сравнению с системой из четырех цифр. Это связано с тем, что ряд E96 содержит менее 100 значений, которые могут быть представлены двумя цифрами, если их последовательно пронумеровать. То есть 01 — 100, 02 — 102, 03 — 105 и так далее. Буквой кодируют множитель. Отметим, что изготовители часто используют собственные, нестандартные системы маркировки. Поэтому лучшим способом определения сопротивления всегда является его измерение мультиметром.
В кодировке RKM буква, означающая единицу измерения сопротивления, помещается на место десятичного разделителя, так как запятая или точка могут не пропечататься или просто исчезнуть на элементах или на копиях документов.
Кроме того, данный метод позволяет использовать меньше символов. Например, R22 или E22 означает 0,22 Ом, 2К7 означает 2,7 кОм и 1М5 означает 1,5 МОм.
Измерение сопротивления резистора МЛТ 3,3 МОм 0,5 Вт с помощью осциллографа-мультиметра
Измерение сопротивления
Сопротивление можно измерить с помощью аналогового (со стрелкой) или цифрового омметра или мультиметра с функцией измерения сопротивления. Для измерения сопротивления присоедините резистор к щупам и считайте значение. Иногда можно приблизительно измерить сопротивление, не извлекая резистор из схемы. Однако перед таким измерением необходимо отключить питание и разрядить все конденсаторы.
Мультиметр используется не только для измерения сопротивления резисторов, но и для измерения контактного сопротивления различных переключающих элементов, например реле и выключателей. С помощью мультиметра можно, например, определить, что пора заменить кнопку компьютерной мышки. Для этого нужно аналоговым или цифровым мультиметром с аналоговой шкалой измерить контактное сопротивление.
Аналоговая шкала полезна для диагностики или настройки, так как она выполняет роль стрелки и показывает мгновенные изменения сопротивления, которые на цифровом дисплее с мигающими сегментами сложно понять. Таким мультиметром можно легко обнаружить плохие контакты, например, повышенный дребезг контактов реле, подвергающегося вибрационным нагрузкам и требующего замены.
В заключение еще несколько примеров:
Резистор 2,7 кОм ±5%: красный, фиолетовый, красный, золотой
Резистор 100 кОм ±5%: коричневый, черный, желтый, золотой
Резистор 220 кОм ±5%: красный, красный, желтый, золотой
Резистор 330 кОм ±5%: оранжевый, оранжевый, желтый, золотой
Резистор 390 кОм ±5%: оранжевый, белый, желтый, золотой
Резистор 430 кОм ±5%: желтый, оранжевый, желтый, золотой
Резистор 470 кОм ±5%: желтый, фиолетовый, желтый, золотой
Резистор 510 кОм ±5%: зеленый, коричневый, желтый, золотой
Резистор 560 кОм ±5%: зеленый, синий, желтый, золотой
Резистор 750 кОм ±5%: фиолетовый, зеленый, желтый, золотой
Резистор 910 кОм ±5%: белый, коричневый, желтый, золотой
Калькулятор цветовой маркировки резисторов
Как пользоваться калькулятором?Перед вами наиболее полный калькулятор цветовой маркировки выводных резисторов.
Работает в двух режимах:
- определение номинала на основе цветовой маркировки;
- определение цветовой маркировки на основе известного номинала.
Калькулятор рассчитан на работу с 4/5/6-полосными резисторами. Минимальное значение — 0.1 Ом, максимальное — 999 ГОм. Значения от 0.1 Ом до 0.99 Ом рассчитываются только на четырехполосном калькуляторе. Значения от 99 ГОм до 999 ГОм — только на пяти- и шестиполосном калькуляторах. Подходящий тип калькулятора будет выбран автоматически в зависимости от введённого значения.
Для определения номинала необходимо указать полосы в том порядке, в котором они нанесены на резистор. В поле «Значение» отобразится номинал резистора согласно указанных цветовых полос.
Для определения цветовой маркировки необходимо ввести в поле «Значение» номинал резистора, выбрать единицу измерения (Ом, кОм, МОм, ГОм), указать точность (не обязательно; по умолчанию это 20%), температурный коэффициент (не обязательно) и нажать кнопку «Рассчитать».
Поле «Результат подсчётов» содержит следующую информацию:
- точное значение из ряда — если искомый номинал нашелся в соответствующем ряду;
- ближайшее большее
- ближайшее меньшее — если есть предыдущее ближайшее в ряду значение.
Что такое ряды или ряды номиналов радиодеталей? Это набор чисельных значений от 1 до 10. Чем выше число в названии ряда тем больше таких значений находится в нём и тем выше точность указанного номинала резистора. Например, ряд E6 содержит следующие номиналы: 1.0, 1.5, 2.2, 3.3, 4.7, 6.8. Соответственно, номиналы радиодеталей согласно этому ряду могут быть 1.5 Ом или 6.8 Ом. Этот ряд имеет точность в 20%. Для получения других номиналов этого ряда используют множитель, например 1000 (от 0.01 до 1000000000). Используя его получаем полный номинал: 1.5 х 1000 = 1500 Ом или 1.5 кОм. Наиболее распространён ряд E24 c допуском 5%.
Таблицы цветовой маркировки резисторов для скачивания: 4 полосы, 5 полос, 6 полос.
Возможности калькулятора: Если по цветовой маркировке необходимо узнать сопротивление резистора, необходимо выполнить следующие действия: указать в калькуляторе количество цветных полос, затем выбрать цвет каждой из них (под каждой полоской на изображении резистора расположено выпадающее меню). Под изображением резистора результат будет выведен в виде X*10Y Ом (цифры располагаются каждая под своей полоской), а в поле результата уже в обычном виде (Ом, кОм, МОм). Если необходимо узнать, каким цветовым кодом маркируется резистор заданного номинала, необходимо ввести значение в поле результата (правее слов «Или так») в виде целого числа или дробного (разделитель- точка). Затем выбрать диапазон (Ом, кОм, МОм…). Цвет полос будет пересчитан калькулятором в соответствии с введенным значением. Приоритет у сопротивлений с допуском 5% (маркировка 4 полосами). Если 5% сопротивлений с таким номиналом нет, то выводится маркировка 1% резисторов, ну а если и таких не существует, то 0.5%. Так, например, если задать расчет для 10 кОм, то по умолчанию будет выведена маркировка для 10 кОм ±5% (4 полоски). Чтобы узнать, какой цветовой код будет у 1% резистора, нужно задать допуск. Тогда будет рассчитана 5-полосная цветовая маркировка резистора 10 кОм ±1%. Справа от калькулятора выводится таблица со стандартными значениями сопротивлений из рядов Е12, Е24, Е48, Е96 и Е192. Таблица прокручивается до значений, ближайших к тому, что в данный момент задано цветовой маркировкой. Над каждой цветовой полоской на резисторе располагаются кнопки «+» и «-«. Клик по ним приводит к тому, что цифровой эквивалент этой полоски (и цвет, соответственно) изменяется на 1 шаг (на единицу для полосок с 1 по 4 или до ближайшего большего или меньшего для полосок, отвечающих за отклонения и ТКС ) Первая полоска цветовой маркировки обычно находится ближе к краю, но, если цветовых полос более 4-х, бывает сложно определить, какая из двух крайних первая, и хоть ее в этом случае делают толще, это не всегда помогает. Цветовая маркировка резисторов — числовые значения цветов в зависимости от расположения.Общие сведения о цветовой маркировке резисторов.Цветовая маркировка резисторов обычно наносится в виде 3-х, 4-х, 5-ти, а иногда и 6 колец. В ней с помощью цвета закодирован номинал сопротивления резистора, допустимое отклонение (точность), а также может быть обозначен ТКС (изменение сопротивления резистора от температуры — важный параметр в прецизионных применениях). На первый взгляд, цветовая маркировка резисторов сложна в распознавании, так как в памяти приходится держать таблицу цветов. Но зато такой способ позволяет в любом случае прочитать номинал резистора, впаянного в плату. Кроме того, можно разобрать сопротивление выводного резистора в самом мелком габарите (0.062Вт), на корпусе которого просто не поместилась бы цифро-буквенная маркировка. Назначение полос в цветовой маркировке резисторов.1-я полоса цветовой маркировки резисторов может означать только цифру, не может быть нулем (т.е., иметь черный цвет) 2-я полоса цветовой маркировки резисторов тоже означает только цифру 3-е кольцо в цветовой маркировке резистора обозначает цифру, если полосок 5, или множитель к первым двум, если полосок 4. 4-е кольцо цветовой маркировки резистора обозначает множитель к первым трем, если полосок 5, или точность, если цветных колец 4 5-я полоса цветовой маркировки резистора, если она есть, указывает на точность резистора 6-я цветная полоса маркировки, опять же, если есть, обозначает ТКС (температурный коэффициент сопротивления) Принципы цветовой маркировки резисторов, описанные здесь, с таким же успехом применимы также для конденсаторов и дросселей с той лишь разницей, что получившееся число будет означать не Омы, а пикофарады для конденсаторов и микрогенри для дросселей. Способ быстро запомнить цветовую маркировку резисторов.Всем известно двустишие «Каждый охотник желает знать, где сидит фазан», раскладывающее цвета радуги. По такому же принципу, если выговорить в определенном ритме «СеЗон»+ «Че-Ка-Ка, О—Жэ-Зэ, Сэ-эФ-эС—Бэ», то эта комбинация букв легко запоминается. Остается сопоставить это с цветами по начальным буквам «серебристый золотистый»+ «черный-коричневый-красный, оранжевый-желтый-зеленый, синий-фиолетовый-серый-белый» и последовательным цифровым рядом «-2,-1″+ «0,1,2,3,4,5,6,7,8,9», — и цифры в цветовой маркировке резисторов всегда сможете декодировать. Цветовая маркировка резисторов — сайты с калькуляторами маркировки911. Color code resistor calculator. (Английский калькулятор цветовой маркировки резисторов)1. Цветовая маркировка резисторов на сайте Casemods Ссылка 2. Цветовая кодировка резисторов на сайте Qrz.ru Ссылка 3. Цветовая маркировка резисторов на сайте Energo soft Ссылка 4. Цветовая маркировка резисторов на сайте Radiopartal Ссылка 5. Цветовая маркировка резисторов на сайте Чип и Дип Ссылка 6. Калькулятор цветовой маркировки на сайте Hamradio Ссылка
|
Если такие значения есть, эта строка окрашивается в зеленый цвет, если таких значений нет, в желтый цвет окрашиваются строки с ближайшим большим и ближайшим меньшим значением. Если кликнуть по значению в таблице, то маркировка резистора будет пересчитана соответственно. Причем порядок сопротивления останется тот же, что и был. Если, например изначально была 4-полосная маркировка
Рекомендую в сомнительных случаях проверить, возможна ли обратная последовательность с помощью кнопки «Реверс». Калькулятор цветовой маркировки резисторов построит зеркальное отображение полосок и соответствующее ей значение
сопротивления. Если такая комбинация невозможна, программа выдаст сообщение,
какая именно цветная полоска не соответствует правилам цветовой маркировки
резисторов. Также калькулятор выдаст сообщение, если допуск, соответствующий выбранной цветовой маркировки не соответствует значениям допуска соответствующего стандартного ряда. Например, сопротивление 4.07 кОм может принадлежать исключительно прецизионному ряду Е192. И если цвет 5-й полоски будет выбран золотистый (что соответствует допуску 5%), то это явная ошибка, о чем будет выдано сообщение. Еще есть дополнительная возможность вывести таблицу с ближайшими возможными номиналами к значению, заданному цветовой маркировкой резистора. Будут выведены значения от ближайшего меньшего до ближайшего большего из ряда Е24 и значения из рядов Е48, Е96, Е192 в этом же диапазоне.
Полезно при разработке новой схемы при выборе номинала резистора.
Стоит отметить и то, что цветовая маркировка резисторов технологичней в производстве. В конечном счете, цветовая маркировка резисторов удобна как производителям, так и потребителям. Самый же большой недостаток цветной маркировки резисторов, на мой взгляд — сложность в различении таких цветов, как серый и серебристый, желтый и золотистый, а иногда сложно бывает различить при определенном освещении черный, коричневый и фиолетовый. Также и интенсивность оттенков тоже может быть разная в зависимости от возраста, температурных режимов, которые перенес резистор, да и производитель, наверное, колору может недосыпать. Есть и еще один недостаток: иногда производители так наносят маркировку, что просто невозможно понять, где первая полоска, а где последняя. В этом случае, если это, конечно, не цветовой аналог слова «шалаш» (хоть по-нашему читай, хоть по-арабски справа-налево…) результат будет совершенно разный. Упростить ситуацию со неоднозначным прочтением цветовой маркировки резисторов поможет уникальная реверсная функция калькулятора.
При
клике по кнопке «Реверс» цветовая маркировка, набранная ранее переворачивается
зеркально. В большинстве случаев этот код будет недопустимым (например, первым
элементом цветовой маркировки не может быть серебристая полоска), а в других
просто ускорится процесс декодирования и проще будет сравнить два результата, чтобы выбрать более подходящий. Например, в обычной непрецизионной схеме вряд ли поставят резистор с точностью 0.5%, так как он дороже, а никто из производителей не будет увеличивать стоимость без необходимости.
Есть, правда, еще и отличия в маркировке точности.
Ну а если Вы хотите запомнить, как в цветовой маркировке резисторов кодируются точность и ТКС, то, видимо, Вы собираетесь стать неслабым прецизным электронщиком и на этот сайт забрели по какой-то нелепой случайности….
|
| |||||||||||
, допуск:
, допуск: Онлайн калькулятор расчета резистора светодиода
Не смотря на то, что всевозможные светодиоды сегодня используются практически во всех сферах жизни человека, среднестатистический потребитель, как правило, не задумывается о том, как и по каким законам они работают.
И если такой человек сталкивается, к примеру, с необходимостью организации светодиодного освещения, у него возникает множество проблем и вопросов. И одним из наиболее распространенных вопросов является «что такое резисторы и зачем они нужны светодиоду?». Попробуем на этот вопрос ответить.
Резистор представляет собой элемент электрической сети, отличающийся пассивностью, который, в идеальном варианте, характеризуется исключительно своим сопротивлением электрическому току (то есть, в любой момент времени для него должен выполняться закон Ома). Основное назначение резистора – оказание активного сопротивления электрическому току, и сегодня такие элементы широко используются в организации искусственного освещения.
Теперь поговорим о том, зачем резистор необходим непосредственно светодиоду.
Многие из нас знают, что обыкновенная стандартная лампочка горит, если ее подключить напрямую к некоторому источнику питания. Она успешно функционирует и сгорает только в том случае, если из-за переизбытка напряжения происходит перегрев нити накала.
Однако практически никто при этом не задумывается, что в данном случае лампочка сама выполняет роль резистора – ток через нее проходит с трудом, и тем легче ему преодолеть это препятствие, чем выше напряжение. И конечно, приравнивать такой сложный полупроводниковый прибор, как светодиод, к обыкновенной лампе накаливания никак невозможно.
Важно учитывать, что светодиод представляет собой токовый прибор, который, грубо говоря, в процессе работы выбирает для себя напряжение, а не силу тока. Таким образом, если светодиод, к примеру, выбирает напряжение 1,8V, а на него подается 1,9V, то он, скорее всего, сгорит (если, конечно, не сможет понизить напряжение источника до нужного ему значения). И для того чтобы этого не произошло, нужен резистор. Он стабилизирует используемый источник питания, чтобы его напряжение не испортило светодиод.
В связи с этим чрезвычайно важно разобраться, какой именно резистор необходим для того или иного светодиода, и нужно ли для каждого светодиода использовать отдельный резистор. Здесь немаловажно учитывать схему соединения, а также количество используемых светодиодов. Если речь идет, к примеру, о последовательной цепочке светодиодов, в которой они расположены друг за другом, то поскольку электрический ток в каждой точке данной цепи протекает один и тот же, для этих светодиодов будет достаточно только одного резистора с правильно рассчитанным сопротивлением.
Но если мы говорим о параллельном включении светодиодов, здесь каждый из них должен обладать собственным резистором, поскольку в противном случае все напряжение потянет так называемый «лимитирующий» светодиод (тот, которому напряжение нужно наименьшее). Он быстро перегорит, и теперь напряжение перейдет к следующему светодиоду, который также выйдет из строя. Это недопустимо, а значит, для параллельно подключенных светодиодов просто необходимо использовать достаточное количество правильно подобранных резисторов.
Теперь поговорим о том, как нужно осуществлять расчет сопротивления резистора, предназначенного для того или иного светодиода. Чаще всего осуществляется такой расчет с помощью специальных калькуляторов. И именно такой высокоэффективный онлайн калькулятор мы предлагаем нашим клиентам. Данный калькулятор позволяет рассчитать значение сопротивления и мощности резистора в цепи светодиодов. Для того чтобы рассчитать необходимое значение, вам следует ввести напряжение питания светодиода, номинальное напряжение светодиода, номинальный ток и выбрать схему соединения и количество светодиодов. Благодаря нашему калькулятору, вы сможете быстро получить достаточно точные сведения, способные оказать гарантированную помощь в организации искусственного освещения.
Кроме того, приступая к процессу расчета сопротивления резистора, необходимо учитывать несколько важных моментов. Во-первых, помните, что на светодиодах, как правило, пишут не напряжение питания, а напряжение падения (то есть то, которое они выбирают для себя), да и оно указывается приблизительно. Используется это число исключительно для определения минимального напряжения или для расчета резистора питания. То есть напряжение падения светодиода нужно отнимать от напряжения его питания, и мы получим напряжение на резисторе.
Ток же, протекающий через него, рассчитывается обычно делением оставшегося на резисторе напряжения на его сопротивление. Ну а для расчета сопротивления данного резистора, соответственно, оставшееся напряжение делится на ту величину тока, которая нам нужна. Человеку, далекому от электрики и физики, самостоятельно сделать расчеты практически невозможно. Поэтому вы еще раз можете оценить удобство и функциональность нашего онлайн калькулятора, который с легкостью выполнит подобную работу за вас.
Цветовая маркировка резисторов — онлайн калькулятор
Цветовая маркировка резисторов
Скачать, сохранить результат
Выберите способ сохранения
Информация
Резисторами являются маленькие детали, которые в длину составляют порядка нескольких миллиметров, а их диаметр равен примерно миллиметру. Соответственно рассмотреть его мощность, на такой маленькой детали очень сложно. По этой причине было принято использовать цветовую маркировку. Исходя из такого решения, при расчете сопротивления резистора приходится учитывать эти цвета. Разработанный нами калькулятор, позволяет рассчитать сопротивление, учитывая то, какая цветовая маркировка резисторов онлайн.
Онлайн-калькулятор маркировки существенно помогает пользователям, так как является удобным инструментов определения сопротивления резисторов. Онлайн калькулятор цветовой маркировки резисторов позволяет не только рассчитать сопротивление, но и установить порядок цветов по конкретному параметру. Выбирай различные цветовые значения в калькуляторе, Вы сразу видите, как от этого изменяется сопротивление. Тот факт, что калькулятор сам по себе цветной, дает дополнительный комфорт в использовании и наглядность при введении значений.
Почему стоит пользоваться нашим онлайн-калькулятором?
- Предельно понятный интерфейс, разработанный для всех пользователей, и не вызовет недопонимания даже у новичков;
- Тщательная калибровка калькулятора привела к предельной точности вычислений, что позволяет избежать допущения ошибки;
- Экономия Вашего времени, благодаря отсутствию необходимости проведения самостоятельных расчетов;
- Создана таблица с выбором всех возможных цветов, а следовательно с возможностью расчета любого сопротивления.
Таким образом, наш калькулятор позволяет Вам избавиться от необходимости самостоятельного проведения расчета сопротивления, сэкономив Ваше время. При этом вероятность допущения ошибки при расчете ровна нулю, что обеспечивает Вас предельно точным ответом.
поделиться и оценить
Смотрите также:
Добавить комментарий
Онлайн калькулятор — расчет резистора для светодиода
Онлайн калькулятор — расчет резистора для светодиода — достаточно востребованная тема. Я сам, являясь лентяем, люблю пользоваться калькуляторами, дабы сократить время на разбор формул и дальнейшие подсчеты, если уже «все сделали за меня».
Мы подготовили для Вас ряд онлайн калькуляторов, которые помогут Вам в дальнейшем понимании светодиодных тем.
Ранее мы рассматривали в статье «расчет резистора» методы расчета данного параметра при различных соединениях светодиодов: последовательном, параллельном, параллельно-последовательном соединениях. И сейчас представляем Вашему вниманию онлайн калькулятор для расчета резистора светодиода, с помощью которого можно подобрать сопротивление и мощность резистора для одного светодиода. Для этого Вам стоит просто правильно заполнить необходимые поля.
Ниже калькулятора можно будет прочитать краткую теорию, как он устроен.
Принимаем конструктивную критику, по любому калькулятору. Сделаем любой на светодиодную тематику, если он нужен, но его нет на нашем сайте. Поправим существующие.
Мы рассмотрели самый простой расчет резистора для светодиода. Но можно расширить наши «хотелки» и поэтому мы сделали еще один калькулятор, неразрывно связанный с этой темой — калькулятор расчета КПД схемы светодиода с ограничительным светодиодом. И наиболее полный — с расчетом тока источника питания.
Работа онлайн калькулятора для расчета резистора светодиода. Теория
Калькулятор работает исключительно на основе закона Ома:
U=I*R
R=U/I где,
R — сопротивление — Ом
U — напряжение — В
I — ток- А
Сейчас посмотрим, как происходит вычисление необходимых параметров:
Предположим, что нам необходим источник для питания светодиодов — 9В.
Падение напряжения светодиода — 1,3В и потребляемым током — 20 мА
Первое, преобразуем мА (потребляемый ток светодиодом) в А: 20/1000=0,02 А
Сопротивление резистора составит:
Чтобы рассчитать резистор нам необходимо преобразовать миллиамперы в амперы:
20 мА=0,02 А.
R=7,7/0.02=385 Ом
На сопротивление рассеивается 7,7 В (9-1,3)
Посчитаем мощность сопротивления:
P=U*I
P=7,7*0.02 A=0.154 Вт
Следовательно, нам необходим резистор со следующими параметрами: R=385 Ом и Р=0,154 Вт.
В принципе, именно такой расчет — самый простой. Однако он может вызвать большое количество вопросов у начинающих. Если у Вас остались какие-то вопросы, то милости просим в «комментарии», проведем дискуссию.
Калькулятор цветового кода резистора(3-полосный, 4-полосный, 5-полосный и 6-полосный)
Цветовой код резистора был разработан в 1920 году. Цветные полосы напечатаны на корпусе крошечных компонентов резистора. Как правило, для цветового кода мы можем использовать мнемонику резистора под названием BBROY Great Britain Very Good Wife. Тогда как первая буква обозначает уникальный цвет.
Этот ярлык с цветовым кодированием содержит аббревиатуру для обозначения номинала резистора.
| Код цвета | Резистор Аббревиатура | Цвет ремешка |
|---|---|---|
| 0 | B |
Чернить |
| 1 | B |
коричневый |
| 2 | R |
красный |
| 3 | O |
апельсин |
| 4 | Y |
Желтый |
| 5 | G |
Зеленый |
| 6 | B |
Синий |
| 7 | В |
фиолетовый |
| 8 | G |
Серый |
| 9 | Вт |
белый |
Резисторы используют стандарт кодирования BS1852 (британский стандарт) для представления значений.В нем используется буква «R» для обозначения ом, «K» для килоомов и «M» для мегаомов. Например, резистор 4,7 кОм отображается как 4K7.
Цветные полосы резистора
Резисторы из углеродного состава имеют от 3 до 6 цветовых полос резисторов. Трехполосный резистор трех цветов с множителем и без допуска.
Можно выбрать три диапазона, чтобы узнать номинал резистора. Принимая во внимание, что 4-полосные, 5-полосные и 6-полосные резисторы имеют дополнительную полосу, известную как допуск.
На диаграмме цветового кода показаны 3 полосы, 4 полосы, 5 полос и 6 полос резисторов.
| 3-х полосный резистор | 4-х полосный резистор | 5-полосный резистор | 6-полосный резистор | |
|---|---|---|---|---|
| 1-я полоса | Первая цифра | Первая цифра | Первая цифра | Первая цифра |
| 2-я полоса | Вторая цифра | Вторая цифра | Вторая цифра | Вторая цифра |
| 3-я полоса | Значение множителя | Значение множителя | Третья цифра | Третья цифра |
| 4-я полоса | Значение допуска | Значение множителя | Значение множителя | |
| 5 диапазон | Значение допуска | Значение допуска | ||
| 6 диапазон | Температурный коэффициент |
Чтобы узнать, как найти цветовой код, каждый цвет обозначает число от 0 до 9.Это число может использоваться как первая значащая цифра и вторая значащая цифра для 3-х и 4-х диапазонов. Для 5-полосных и 6-полосных резисторов первые 3 цифры обозначают значащие числа.
Значение множителя умножается на значащую цифру (одну, две или три цифры), чтобы получить желаемое значение сопротивления. В дополнение к этому 4-полосные, 5-полосные и 6-полосные резисторы имеют значение допуска от ± 0,10 до ± 10.
Шестиполосный резистор имеет особое свойство — температурный коэффициент сопротивления, выраженный в ppm / Кельвинах.Более высокое значение ppm указывает на то, что резистор может выдерживать более высокую или более низкую температуру. Изменение сопротивления постоянно зависит от температуры.
Таблица цветов резистора— 3 полосы, 4 полосы, 5 полос и 6 полос
Чтобы понять, как читать цветовой код резистора для 3/4/5/6-полосных резисторов, вы можете использовать эту цветовую таблицу.
Из приведенной выше таблицы каждая цветная полоса на резисторе представляет собой число. Например, для расчета 1,2 МОм резистор показывает коричневые, красные и зеленые цвета (читать слева направо).Теперь поместите первые две полосы как числовое значение и третью полосу как множитель (10 5 ).
Отклонения в цветовой кодировке резисторов
Надежность
Для соответствия военным требованиям резисторы часто изготавливаются с диапазоном надежности. Этого ремешка нет в коммерческой электронике. Обычно 4-полосный резистор имеет полосу надежности.
Резистор нулевой сопротивления
Этот резистор имеет одну черную полосу, используемую для соединения дорожек на печатной плате (PCB).Он используется как соединение между двумя суставами.
Резисторные полосы с золотом и серебром
Золотая и серебряная полосы часто ошибочно представляют истинный цвет резистора. Следовательно, они заменены полосами серого и желтого цветов.
Как пользоваться калькулятором цветового кода резистора
Инструмент калькулятора резисторов вычисляет цветовой код для 3-полосных, 4-полосных, 5-полосных и 6-полосных резисторов, обычно в диапазоне Ом, Кило Ом и Мега Ом.
Калькулятор сопротивления имеет от 1 до 6 цветов полос с множителем (Mul) и допуском (Tol) и PPM / Кельвином.Вы должны выбрать правильный цвет, соответствующий каждому столбцу. Значение допуска говорит о точности изготовления резистора. Обычно для золота он составляет 5%, а для серебра — 10%.
Отображает истинное значение сопротивления с допуском и температурным коэффициентом сопротивления.
Примеры цветового кода резистора
Чтобы узнать больше, давайте обсудим несколько примеров цветовой маркировки резисторов для 4-, 5- и 6-полосных резисторов.
4 полосы Цветовой код
Например, 4-полосный резистор имеет цвет Коричневый Черный Оранжевый Золотой.Какое значение резистора?
Используя цветовую таблицу, запишите значения как: 1/0/10 3 = 10 * 10 3 = 10 кОм / 10 кОм. Допуск для золота составляет ± 5%. Таким образом, значение колеблется от 9,5 кОм до 10,5 кОм.
5-полосный цветовой код
Другой пример (Из таблицы): 5-полосный резистор имеет цвет Черный — Коричневый Черный Красный Коричневый.
Запишите значения как, 0/1 // 0/10 2 = 10 * 100 = 1 кОм / 1 кОм. Допуск для Брауна составляет ± 1%. Следовательно, сопротивление резистора составляет 900 Ом к 1.01КОм
6-полосный цветовой код
6-полосный резистор имеет черный коричневый красный коричневый синий коричневый
Используя диаграмму, значения: 0/1/2/101 = 120 Ом / 120R. Допуск для синего составляет ± 0,25%, а температурный коэффициент сопротивления составляет 100 частей на миллион. Таким образом, сопротивление становится 119,7 Ом -120,3 Ом
.Номиналы стандартных резисторов
Электронное цветовое кодирование стандартизировано Ассоциацией электронной промышленности (EIA), а затем и Ассоциацией производителей радиооборудования (RMA) в качестве стандартной цветовой маркировки резисторов.
Этот код маркировки меняется от одного десятилетия к другому. Это известно как цветовой код EIA. Для каждого диапазона допуска EIA выделяет серию E (E3, E6, E12, E24 и E96) для обозначения номиналов резисторов.
Стандартные декадные резисторы (также известные как предпочтительные значения) показаны в таблице ниже. Расчет сопротивления начинается с 1 Ом с диапазоном допуска (36%, 10%, 5% и 1%).
| Серия E3 — сопротивление с допуском ± 36% (значение в омах) | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 1.0 | 2,2 | 4,7 | |||||||
| Серия E6 — сопротивление с допуском ± 20% (значение в Ом) | |||||||||
| 1,0 | 1,5 | 2,2 | 3,3 | 4,7 | 6,8 | ||||
| Серия E12 — сопротивление с допуском ± 10% (значение в Ом) | |||||||||
| 1,0 | 1,2 | 1,5 | 1.8 | 2,2 | 2,7 | 3,3 | 3,9 | 4,7 | 5,6 |
| Серия E24 — сопротивление с допуском ± 5% (значение в Ом) | |||||||||
| 1,0 | 1,1 | 1,2 | 1,3 | 1,5 | 1,6 | 1,8 | 2,0 | 2,2 | 2,4 |
| 2,7 | 2,9 | 3,0 | 3,3 | 3,6 | 4.3 | 4,7 | 5,1 | 5,6 | 6,2 |
| 6,8 | 7,2 | 8,2 | 9,1 | ||||||
| Серия E96 — сопротивление с допуском ± 1% (значение в Ом) | |||||||||
| 1 | 1.02 | 1.05 | 1.07 | 1,10 | 1,13 | 1,15 | 1,18 | 1,21 | 1,24 |
| 1.27 | 1,30 | 1,33 | 1,37 | 1,40 | 1,43 | 1,47 | 1,50 | 1,54 | 1,58 |
| 1,62 | 1,65 | 1,69 | 1,74 | 1,78 | 1,82 | 1,87 | 1,91 | 1,96 | 2,00 |
| 2,05 | 2,10 | 2,15 | 2,21 | 2,26 | 2.32 | 2,37 | 2,43 | 2,49 | 2,55 |
| 2,61 | 2,67 | 2,74 | 2,80 | 2,87 | 2,94 | 3,01 | 3,09 | 3,16 | 3,24 |
| 3,32 | 3,40 | 3,48 | 3,57 | 3,65 | 3,74 | 3,83 | 3,92 | 4,02 | 4,12 |
| 4.22 | 4,32 | 4,42 | 4,53 | 4,64 | 4,75 | 4,87 | 4,99 | 5,11 | 5,23 |
| 5,36 | 5,49 | 5,62 | 5,76 | 5,90 | 6,04 | 6,19 | 6,34 | 6,49 | 6,65 |
| 6,81 | 6,98 | 7,15 | 7,32 | 7,50 | 7.68 | 7,87 | 8,06 | 8,25 | 8,45 |
| 8,66 | 8,87 | 9,09 | 9,31 | 9,53 | 9,76 | ||||
Чтобы найти номиналы резисторов из серии E, выберите предпочтительный резистор с допуском. Мы получим сопротивления, умножив значение на постоянную множителя. Например, резистор серии E6 (1 Ом) с допуском ± 20, набор сопротивлений 1, 20, 400, 8K, 160K.
Заключение
Углеродные полосовые резисторы не имеют напечатанных значений сопротивления и допусков на корпусе из-за их размера. Таким образом, таблица цветового кода резистора и калькулятор помогают определить номинал резистора без использования цифрового мультиметра.
Вот некоторые моменты, которые следует помнить о цветовой кодировке резистора.
- Цветовой код резистора говорит о том, что пятая полоса черная, какой тип резистора?
Для резистора с проволочной обмоткой 5-я полоса черного цвета, а для плавкого резистора 5-я полоса белого цвета.Если единственная полоса (черного цвета) посередине это резистор нулевым сопротивлением.
- С какой стороны читать резистор?
Читайте слева направо. Идея в том, что золотые или серебряные полосы (для допуска) присутствуют с правой стороны. Если золотая, серебряная полосы отсутствуют, то первой полосой будет полоса, которая находится близко к свинцу.
- Какой тип серии E используется чаще всего?
В большинстве схем предпочтительными сериями являются E6, E12 и E24.Серии E96 дороги, так как их толерантность меньше.
Этот калькулятор поможет вам определить значение, допуск и температурный коэффициент резистора с цветовым кодированием, просто выбрав цвета полос. Он также рассчитает минимальное и максимальное значения на основе отношения допуска. Этот калькулятор поддерживает резисторы с 3, 4, 5 и 6 диапазонами.
Как пользоваться?
Чтобы использовать калькулятор, выполните следующие простые шаги:
- Выберите количество полос на резисторе, который вы пытаетесь идентифицировать.
- Для каждого диапазона выберите соответствующий цвет в столбце таблицы с указанием номера диапазона.
- Значение сопротивления будет рассчитано и показано вместе с минимальным и максимальным значениями.
Цветовое кодирование резистора
Цветовое кодирование — это метод, используемый для обозначения значения сопротивления, допуска и температурного коэффициента резисторов с низкой номинальной мощностью из-за их небольшого размера. Цветные полосы используются, потому что их можно легко и дешево напечатать на небольшом электронном компоненте.Цветовая кодировка также используется для конденсаторов, катушек индуктивности и диодов.
Когда поверхность корпуса резистора достаточно велика, как в резисторах большой мощности, значение сопротивления, допуск и мощность обычно печатаются на корпусе резистора. Резисторы поверхностного монтажа (SMD) используют другую систему кодирования, которая использует буквенно-цифровые коды, напечатанные на их поверхности, вместо цветовых кодов.
Кодировка определена в международном стандарте IEC 60062: 2016. Он описывает стандарт кодирования как резисторов, так и конденсаторов.
Считывание цветовых кодов
Корпуса резисторов обычно имеют от трех до шести полос, которые показывают их сопротивление, допуск, а иногда и температурный коэффициент сопротивления (TCR). Полосы читаются слева направо. Направление чтения не всегда понятно. Чтобы различить направление считывания, ширина полосы допуска иногда печатается в 1,5–2 раза больше ширины других полос. Иногда заметен больший зазор между полосой допуска и другими полосами. Если присутствует золотая или серебряная полоса, то они должны быть на правом конце, поскольку они никогда не используются для значащих цифр.Всегда лучше проверить документацию производителя или использовать мультиметр, чтобы получить точное значение сопротивления.
В трехполосном резисторе первые две полосы представляют собой первые две значащие цифры, за которыми следует одна полоса для множителя. Поскольку диапазон допуска отсутствует, допуск всегда будет составлять ± 20%.
В четырехполосном резисторе, который является наиболее распространенным, первые две полосы также представляют первые две значащие цифры. Третья полоса представляет собой множитель.Четвертая полоса представляет собой допуск.
В пятиполосном резисторе первые три полосы представляют собой первые три значащие цифры. Четвертая полоса представляет собой множитель. Пятая полоса представляет собой допуск.
В шестиполосном резисторе первые пять полос имеют то же представление, что и пятиполосный резистор, за которыми следует одна дополнительная шестая полоса, которая представляет температурный коэффициент сопротивления (TCR).
Допуск
Допуск — это процент ошибки между фактическим измеренным значением сопротивления и заявленным значением.Это связано с производственным процессом и выражается в процентах от предпочтительного значения
Расчет
Для расчета значения сопротивления необходимо сгруппировать значения полос значимых цифр, т. Е. Значения первых двух или три полосы слева, в зависимости от общего количества полос. Затем вам нужно умножить это значение на множитель, чтобы получить значение сопротивления резистора.
Давайте возьмем, например, четырехполосный резистор со следующими цветами полос: Фиолетовый зеленый Желтое золото
Поскольку это четырехполосный резистор, первые две полосы (фиолетовая и зеленая) будут указывать значащие цифры, которые, согласно к таблице выше; 75 .
Затем мы умножаем это число на множитель, указанный в полосе 3 rd (желтый), которая имеет значение; x10 4 = 10000 .
Результат умножения будет: 75 x 10000 = 750000Ω = 750kΩ .
Четвертая полоса (золотая) будет указывать допуск, который в нашем примере составляет: ± 5%
Чтобы вычислить минимальное и максимальное значения сопротивления, мы умножаем значение сопротивления на процент допуска, чтобы получить следующие значения:
Минимум = 750000 — (750000 x 5/100) = 750000 — 37500 = 712500 = 712.5 кОм
Максимум = 750000 + (750000 x 5/100) = 750000 + 37500 = 787500 = 787,5 кОм
Исключения
Резистор с нулевым сопротивлением — это резистор с одной черной полосой. Его сопротивление приблизительно равно нулю, и он используется для соединения двух дорожек на печатной плате (PCB). Используется ли он в автоматизированной сборке печатных плат, где использование того же оборудования, которое используется для установки других резисторов, проще, чем использование отдельной машины для установки проволочной перемычки.
Резисторы, изготовленные для использования в военных целях, могут иметь дополнительную полосу, указывающую частоту отказов.
Другие ресурсы
Вам нравятся файлы cookie? Мы используем файлы cookie, чтобы вам было удобнее пользоваться нашим сайтом. Узнать больше Понятно!
Этот калькулятор может решать другие математические задачи. Этот калькулятор можно использовать для рабочих задач. Например, «А» может покрасить комнату за 5 часов, а «Б» покрасить комнату за 6 часов. Если они оба работают вместе, сколько времени займет работа? Введите 5 и 6 просто как если бы они были резисторами и получите свой ответ. Этот калькулятор можно использовать для задач «заполнения».Например, одна труба может наполнить воду бак за 5 часов, в то время как другая труба может заполнить тот же бак за 6 часов. Если обе трубы работают одновременно …….. хммм кажется жутко знакомым к другой проблеме, не так ли? Удачи тебе с математическими задачами. Числа отображаются в экспоненциальном представлении с указанием количества значащие цифры, которые вы указываете. Для удобства чтения числа от 0,001 до 1000. будет ли не в экспоненциальной нотации, но все равно будет иметь ту же точность. Вы можете изменить количество значащих цифр, отображаемых изменение числа в поле выше. Большинство браузеров будут отображать ответы правильно, но если вы вообще не видите ответов, введите ноль в поле выше, что приведет к исключите все форматирование, но, по крайней мере, вы увидите ответы. Вернуться на главную страницу Авторские права © 1999 — 1728 Программные системы |
||
Калькулятор резисторов — Расчет номиналов резисторов
С помощью этого калькулятора резисторов легко вычислить цветовую кодировку резисторов.Резисторы на 1/8, 1/4 и 1/2 Вт с углеродным составом имеют один и тот же базовый форм-фактор и имеют 4, 5 или 6 цветных полос. Эти типы резисторов идентифицируются по цветовой схеме этих полос.
Чтобы рассчитать сопротивление резистора, вы можете выбрать соответствующие цветовые полосы в указанном выше калькуляторе цветового кода резистора.
Калькулятор резисторов
Как уже упоминалось, резисторы будут иметь 4, 5 или 6 цветных полос. Выберите правильный калькулятор ниже в зависимости от количества диапазонов, имеющихся у вашего резистора.
Таблица цветов резисторов
Мы также разработали эту фантастическую маленькую диаграмму цветовых полос резисторов, которую вы можете использовать для простого расчета 4- и 5-полосных резисторов. Эту удобную таблицу можно распечатать и хранить рядом с комплектом резисторов.
Расчет номиналов резисторов
Иногда вместо того, чтобы использовать калькулятор резисторов, вам просто нужно сделать это вручную. Хорошие новости! Это не так уж и сложно!
Формула для расчета резистора: R = ab X c ± d
- a = первая цифра значения сопротивления (первая значащая цифра)
- b = вторая цифра значения сопротивления ( вторая значащая цифра)
- c = значение множителя
- d = значение допуска
Для расчета сопротивления этого резистора (коричневого, синего, красного и золотого) мы использовали бы таблицу резисторов или резистор калькулятор и найдите следующее:
Это сделает наш расчет резистора следующим образом: 16 X 100 ± 5%.Это означает, что наш резистор будет иметь сопротивление 1,6 кОм (или 1600 Ом) и будет иметь точность в пределах плюс / минус 5% от этого значения. Довольно просто, правда? Вы также можете ознакомиться с нашим руководством по резисторам, чтобы узнать больше о резисторах.
Цветовой код Исключения, которые необходимо знать
Есть несколько исключений из этих правил, о которых вам следует знать.
Резисторы высокого напряжения
Резисторы высокого напряжения имеют различный химический состав из-за того, что их краски не могут содержать металлических частиц в целях безопасности и надежности.Из-за этого эти высоковольтные резисторы часто заменяют золото желтым , а серебро серым . Пусть это вас не смущает!
Нулевой резистор
Вы не поверите, но существует нечто, называемое нулевым резистором! Это не что иное, как провод с пакетом резисторов вокруг него. Их будет легко идентифицировать по единственной черной полосе. Они существуют потому, что машинам более ранней эпохи требовался простой способ установки перемычки на печатных платах.Чтобы упростить задачу, они просто повторно использовали те же машины, которые устанавливают резисторы на платы, создав резистор с нулевым сопротивлением! Отличный трюк!
Военные резисторы
Скорее всего, вы никогда не встретите военный резистор (если только вы не присоединитесь к вооруженным силам!). У них часто будет дополнительная полоса, которая указывает рейтинг надежности резистора в часах, в частности, процент отказов на 1000 часов работы. Если вам интересно, это покрывается стандартом Milspec MIL-HDBK-199.
Калькулятор сопротивления светодиода размером с бумажник | Лаборатории злых безумных ученых
Это что-то вроде онлайн-калькулятора сопротивления светодиода, за исключением того, что его можно сложить и положить в кошелек.
Начните с загрузки выкройки здесь (файл PDF 512 КБ). Распечатайте его в режиме высокого качества на лазерном принтере, желательно на «презентационной» бумаге средней плотности. Чтобы получить исходный размер (размер визитной карточки 3,5 x 2 ″), вам может потребоваться отключить автоматическое масштабирование на вашем принтере.
Затем вырежьте узор ножницами или ножом для хобби, следуя контуру обеих частей. Прямая кромка может пригодиться.
Также есть пять коробок на большей части с надписью «[УДАЛИТЬ]», которую, в общем, следует удалить.
Есть две линии сгиба на большом элементе (корпусе) и одна на меньшем элементе (слайдер). Используйте прямую кромку, чтобы помочь разложить складки. Плотно согните складку на слайдере, но пока оставьте складки корпуса гибкими.
Корпус имеет откидную крышку вверху, как показано здесь. Вставьте ползунок в корпус, загните крышку и плотно согните обе складки корпуса. Лоскут можно удерживать с помощью цельного куска ленты (или клея, если вы амбициозны).
Как пользоваться
Теперь, когда строительство завершено, давайте рассмотрим, как его использовать. Схема нашей модели представлена на схеме на калькуляторе:
Мы предполагаем, что напряжение системы (Vcc) известно.Мы также предполагаем, что вы знаете характеристики светодиода: какой ток вы хотите использовать, и прямое напряжение (Vf) светодиода при работе с этим током. Когда у вас есть эти числа, калькулятор поможет вам выяснить, какое номинал и размер резистора необходимы.
Давайте рассмотрим полный пример. Предположим, что мы хотим запустить красный светодиод от батареи 9 В. Тогда Vcc = 9 В, и наш красный светодиод хочет работать при 20 мА и имеет прямое напряжение Vf = 2 В. Учитывая это, давайте выясним, какой резистор следует выбрать.
Первое, что нам нужно вычислить, — это напряжение «Vr» на резисторе. Для этого выровняйте свое прямое напряжение (Vf = 2 В) непосредственно под напряжением вашей системы, Vcc = 9 В.
(Если вы уже проделали этот расчет в уме, вы можете сразу перейти к той части, где мы переверните.)
Напряжение Vr на резисторе появляется в правом нижнем поле, чтобы вы могли прочитать: 7 В.
Затем мы переворачиваем калькулятор.
Наш следующий шаг — найти номинал резистора. Для этого переместим ползунок, чтобы выровнять желаемый ток (в данном случае I = 20 мА) под напряжением резистора (Vr = 7 В):
После этого значение резистора будет указано стрелкой на левой стороне скользящей шкалы, в данном случае около 350 Ом.
Это половина того, что нам нужно знать, чтобы выбрать резистор. Нам также необходимо знать мощность, рассеиваемую резистором, чтобы убедиться, что мы выбираем резистор, достаточно большой, чтобы выдержать нагрузку.Этот расчет выполняется в нижней половине этой стороны калькулятора:
Во-первых, нам нужно набрать напряжение резистора (Vr = 7 В) в центре маленькой коробки:
После этого мощность, рассеиваемая нагрузочным резистором, будет указана непосредственно под выбранным значением тока (в нашем случае 20 мА):
Непосредственно ниже 20 мА рассеиваемая мощность составляет примерно 140 мВт, поэтому мы должны выбрать резистор на 350 Ом, 1/4 Вт (или больше).Ву!
Если вам понравился этот проект, вам также может понравиться наше кольцо декодера меню ресторана южной Индии, которое вы можете найти здесь, или, возможно, сделать свою собственную суммирующую машину 1952 года здесь.
Руководство по цветовым кодам резисторови калькулятор
В этом руководстве по цветовым кодам резисторов мы покажем вам, как интерпретировать значение резистора на основе цвета полос.
Умение быстро распознать номинал резистора — чрезвычайно удобный навык в электронике, так как он сэкономит вам много времени.
Мы включили калькулятор цветовой кодировки резистора, чтобы вы могли быстро определить номинал резистора. Это также удобно для проверки того, что вы покупаете правильные резисторы для своего следующего проекта.
Вы должны найти это руководство удобным, если вы новичок в электронике и занимаетесь некоторыми из наших проектов Arduino или проектов Pi, которые связаны со схемами.
Какой цветовой код у резисторов?
Цветовой код резистора — это способ определения номиналов резистора.Почти все резисторы с выводами, которые имеют номинальную мощность 1 Вт или меньше, будут иметь цветной код, напечатанный на них.
Резистор может иметь до 6 различных цветовых полос. Вместе эти цветные полосы определяют атрибуты этого резистора. Эти атрибуты включают базовое значение сопротивления, множитель сопротивления, допуск, а также температурный коэффициент.
Как минимум, для цветовой шкалы резистора требуется две полосы. Одна полоса указывает значение сопротивления, а другая — множитель.Однако, как правило, вы обнаружите, что в большинстве резисторов используется 4-полосная или 6-полосная система цветового кода.
Этот цветовой код резистора определен Международной электротехнической комиссией в качестве международного стандарта в публикации IEC 60062.
Стандарт определяет всю маркировку, которая может использоваться для резисторов и конденсаторов. В дополнение к системе цветовой кодировки существует также числовая система, которая в основном используется для резисторов SMD.
Помимо обозначений, фактические значения сопротивления резисторов стандартизированы.Эти стандартизованные значения называются «предпочтительными значениями» или «резисторами серии E».
Калькулятор цветового кода резистора
Наш калькулятор цветового кода резистора — это быстрый и простой способ определить номинал любого резистора. Непосредственно под ним есть несколько инструкций по использованию калькулятора.
Первая цифра Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый Цифра 2 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый Цифра 3 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый Множитель x1 Ом Черныйx10 Ом Коричневыйx100 Ом Красный x1K Ω Желтый x100K Ω Зеленый x1M Ω Синийx10M Ω Фиолетовыйx100M Ω Серыйx1G Ω Белый ÷ 10 Ω Серебристый ÷ 100 Ω Допуск на золото ± 1% Коричневый ± 2% Красный ± 3% Оранжевый ± 4% Желтый ± 0.5% Зеленый ± 0,25% Синий ± 0,10% Фиолетовый ± 0,05% Серый ± 5% Серебристый ± 10% Температурный коэффициент золота 100 ppm / ° C Коричневый 50 ppm / ° C Красный15 ppm / ° C Оранжевый25 ppm / ° C Желтый10 ppm / ° C Синий5 ppm / ° C Фиолетовый
Чтобы использовать наш простой калькулятор цветового кода резистора, все, что вам нужно сделать, это использовать раскрывающиеся списки, чтобы выбрать цвет каждой полосы на резисторе.
Калькулятор автоматически вычислит все значения вашего резистора на лету.
Цветовой код резистора
Ниже мы включили таблицу, чтобы показать разницу между 4-полосным, 5-полосным и 6-полосным резисторами.
Вы заметите, что единственная большая разница между 4-полосными и 5-полосными резисторами. У 5-полосного резистора есть еще одна полоса, которая помогает обозначить число.
Эта дополнительная полоса цифр помогает при объявлении резисторов большего размера и имеет более точные значения по сравнению с 4-полосным резистором.
6-полосный резистор аналогичен 5-полосному резистору, но имеет дополнительную полосу, которая используется для отображения температурного коэффициента.
Полосы резистора
| Полосы | 4-полосный резистор | 5-полосный резистор | 6-полосный резистор |
|---|---|---|---|
| 1-я цифра | 1-я цифра | 1-я цифра | 1-я цифра |
| 2-я | 2-я цифра Цифра | 2-я цифра | 2-я цифра |
| 3-я | Множитель | 3-я цифра | 3-я цифра |
| 4-я | Допуск | Множитель | Множитель |
| 5-й | Не применимо | Допуск | Допуск |
| 6-й | Неприменимо | Неприменимо | Температурный коэффициент |
Полосы цифр
Полосы цифр — это первые три цветные полосы на 5-полосном резисторе и первые две полосы на 4-полосном резисторе.
Эти полосы используются для обозначения значения сопротивления этого резистора. Каждый цвет представляет собой число от 0 до 9 .
Используя нашу таблицу ниже, вы можете увидеть, какой цвет представляет определенное число. Под графиком мы показываем вам пример того, как использовать его для расчета сопротивления резистора.
| Цвет | Цифра |
|---|---|
| Черный (только для 2-го и 3-го диапазонов) | 0 |
| Коричневый | 1 |
| Красный | 2 |
| Оранжевый | 3 |
| Желтый | 4 |
| Зеленый | 5 |
| Синий | 6 |
| Фиолетовый | 7 |
| Серый | 8 |
| Белый | 9 |
Например, используя таблицы на этой странице с 5-полосным резистором, мы можем определить значение первых трех цифр.
Используя резистор красно-коричневый черный коричневый коричневый , мы можем вычислить, что значение базового сопротивления до применения умножителя составляет 210 Ом .
| 1-я цифра | 2-я цифра | 3-я цифра | Множитель | Допуск |
|---|---|---|---|---|
| Красный | Коричневый | Черный | Коричневый | Коричневый |
| 2 | 1 | 0 | x 10 | ± 1% |
Полоса умножителя
Полоса умножителя — это третья полоса на трехцветной полосе и четвертая полоса на 5- и 6-полосном резисторе.
Эта полоса используется для получения реального значения сопротивления резистора.
Значение , полученное из полос цифр на резисторе, умножается на полосу умножителя для вычисления фактического значения сопротивления резистора.
На основе нашего примера, использованного в разделе «Цифровые диапазоны», мы умножаем наше базовое значение 210 Ом на наш множитель, который составил x 10 .
Значение множителя означает, что фактическое значение сопротивления резистора в нашем примере составляет 2.10 кОм .
| Цвет | Значение |
|---|---|
| Черный | x 1 |
| Коричневый | x 10 |
| Красный | x 100 |
| Оранжевый | x 1,000 |
| Желтый | x 10 000 |
| Зеленый | x 100 000 |
| Синий | x 1000000 |
| Фиолетовый | x 10 000 000 |
| Серый | x 100 000 000 |
| Белый | x 100 000 000 000 |
| Серебро | ÷ 10 |
| Золото | ÷ 100 |
Полоса допуска
Полоса допуска — четвертая полоса для 4-х полосного резистора и пятая полоса для 5-ти и 6-ти полосных резисторов. -полосный резистор.
Допуск на резисторе показывает, насколько больше или меньше можно ожидать от заявленного сопротивления.
Например, резистор 2,10 кОм с допуском ± 1% будет иметь минимальное сопротивление 2,079 кОм и максимальное сопротивление 2,121 кОм .
| Цвет | Значение |
|---|---|
| Коричневый | ± 1% |
| Красный | ± 2% |
| Оранжевый | ± 3% |
| Желтый | ± 4% |
| Зеленый | ± 0.5% |
| Синий | ± 0,25% |
| Фиолетовый | ± 0,10% |
| Серый | ± 0,05% |
| Серебро | ± 5% |
| Золото | ± 10% |
Вы можете рассчитать максимальное и минимальное сопротивление для любого резистора с диапазоном допуска, используя простую математику.
Во-первых, предположим, что значение допуска_процента равно значению допуска на резисторе.В случае резистора в нашем примере ( Красный Коричневый Черный Коричневый Коричневый ) это 1%.
допустимость_процента = 1 Затем нам нужно преобразовать значение допуска из процента в десятичную систему, разделив значение на 100. Мы назовем это значение допуском .
допуск = допуск_процент / 100
допуск = 1/100
Допуск = 0,01 Далее мы говорим, что сопротивление равно сопротивлению резистора, которое в нашем примере равно 2.10к . Мы можем опустить букву «К» в математических вычислениях.
сопротивление = 2,10 Теперь, когда у нас есть допуск в виде десятичной дроби и значение сопротивления уменьшено до сопротивление , нам нужно умножить их вместе, чтобы вычислить процент, который он составляет от значения сопротивления.
Мы назовем это значение сопротивлением_толерантности .
сопротивление_толерантность = сопротивление / допуск
сопротивление_толерантности = 2,10 х 0.01
сопротивление_толерантности = 0,021
Теперь, когда у нас есть процент допуска сопротивления как значение, мы можем легко вычислить максимальное и минимальное значения сопротивления, используя простое сложение и вычитание.
minimum_resistance = сопротивление - сопротивление_tolerance
минимальное_сопротивление = 2,10 - 0,021
minimum_resistance = 2,079
maximum_resistance = сопротивление + сопротивление_толерантность
максимальное_сопротивление = 2,10 + 0,021
maximum_resistance = 2,121
Температурный коэффициент
Температурный коэффициент (иногда называемый «Tempco») — это 6-я полоса на 6-полосном резисторе.
Этот диапазон определяет изменение сопротивления при изменении температуры окружающей среды.
| Цвет | Значение |
|---|---|
| Коричневый | 100 ppm / ° C |
| Красный | 50 ppm / ° C |
| Оранжевый | 15 ppm / ° C |
| Желтый | 25 ppm / ° C |
| Синий | 10 ppm / ° C |
| Фиолетовый | 5 ppm / ° C |
Примеры цветового кода резистора
В этом разделе мы собираемся пройти через три образца резистора.Есть образец для 4-полосного резистора, 5-полосного резистора и 6-полосного резистора.
Мы расшифруем цветовой код каждого образца резистора и покажем, как мы рассчитали каждое значение.
4-полосный резистор
Первый резистор, в который мы собираемся углубиться, — это 4-полосный резистор. Этот резистор проще всего декодировать, поскольку у него наименьшее количество полос.
Для начала сопоставим каждую цветовую полосу с ее значением. Используя простую таблицу ниже, мы можем заполнить данные из наших таблиц выше.
| 1-я цифра | 2-я цифра | Множитель | Допуск |
|---|---|---|---|
| Зеленый | Зеленый | Коричневый | Серебристый |
| 5 | 5 | x 10 | ± 5% |
Расчет сопротивления 4-полосных резисторов
По цветным полосам резисторов и множителю мы можем рассчитать фактическое сопротивление 4-полосного резистора в нашем примере.
Базовое сопротивление, полученное из двузначных полос, Зеленый и Зеленый , составляет 55 .
base_resistance = 55 Чтобы получить фактическое значение нашего резистора, нам нужно умножить значение, полученное из диапазонов цифр, на нашу полосу множителя.
Из диапазона множителя Brown мы знаем, что нам нужно умножить наше базовое значение сопротивления на 10 .
multiplier = 10 Используя эти два значения, мы можем вычислить, что сопротивление нашего образца резистора составляет 550 Ом .
сопротивление = базовое_сопротивление * множитель
сопротивление = 55 * 10
сопротивление = 550 Расчет допуска для 4-полосных резисторов
Расчет допуска для резистора прост.Все, что вам нужно, это окончательное значение сопротивления из предыдущего шага и значение из диапазона допуска резистора. Запишем это значение как , сопротивление .
сопротивление = 550 Теперь нам нужно преобразовать наш допуск из процента в десятичный. Мы можем сделать это, просто разделив его на 100. По «серебряной» цветной полосе на резисторе мы знаем, что допуск этого резистора составляет «5%».
допуск = допуск_процент / 100
допуск = 5/100
допуск = 0.05 Теперь, когда наш допуск преобразован в десятичную дробь, нам нужно вычислить процентное значение допуска для нашего резистора. Мы назовем это сопротивление_толерантности и можем вычислить его, разделив наше сопротивление на наше десятичное значение допуска.
сопротивление_толерантность = сопротивление х допуск
сопротивление_толерантность = 550 х 0,05
Resistance_tolerance = 27,5 Теперь, когда мы рассчитали величину отклонения для допуска резисторов, мы можем вычислить максимальные и минимальные допуски для нашего резистора.
Эта математика проста: нужно вычесть и прибавить наш расчет Resistance_tolerance к нашему базовому значению сопротивления.
minimum_resistance = сопротивление - сопротивление_tolerance
minimum_resistance = 550 - 27,5
minimum_resistance = 522,5
maximum_resistance = сопротивление + сопротивление_толерантность
максимальное_сопротивление = 550 + 27,5
maximum_resistance = 577,5 Завершив наши вычисления, мы теперь знаем, что с допуском 5% наш резистор 550 Ом имеет минимальное сопротивление 522.5 Ом и максимально возможное сопротивление 577,5 Ом .
5-полосный резистор
Наш второй пример резистора демонстрирует 5-полосный цветной резистор. Основное отличие этого резистора от 4-х полосного — добавление 3-й цифры.
Опять же, используя приведенные выше таблицы или калькулятор цветового кода резистора, вы можете быстро вычислить значение для каждой цветовой полосы резистора.
| 1-я цифра | 2-я цифра | 3-я цифра | Множитель | Допуск |
|---|---|---|---|---|
| Коричневый | Черный | Черный | Коричневый | Золото |
| 1 | 0 | 0 | x 10 | ± 10% |
Расчет сопротивления 5-полосного резистора
Расчет сопротивления 5-полосного резистора не сложнее, чем иметь дело с 4-полосным.Единственное отличие состоит в том, что добавлена еще одна цифра, которая будет составлять наше базовое значение сопротивления.
Из цветных полос Коричневый Черный Черный на нашем резисторе мы можем определить, что сопротивление базы нашего резистора составляет 100 .
base_resistance = 100 Затем мы можем прочитать нашу цветовую полосу множителя на резисторе. Эта полоса говорит нам, что нам нужно умножить сопротивление нашей базы на 10 , чтобы получить фактическое сопротивление резистора.
сопротивление = базовое_сопротивление x множитель
сопротивление = 100 х 10
сопротивление = 1000
Из наших расчетов мы можем выяснить, что этот образец резистора имеет сопротивление 1 кОм .
Расчет допуска 5-полосного резистора
Расчет допуска 5-полосного резистора ничем не отличается от допуска 4-полосного резистора. Математика остается той же, что и в нашем примере с 4-полосным резистором.
6-полосный резистор
Наконец, у нас есть 6-полосный резистор.Единственная разница между 5-полосным резистором и 6-полосным резистором — это включение диапазона температурных коэффициентов.
Поскольку диапазон температурных коэффициентов не влияет на расчет допуска резисторов или значения сопротивления, мы не будем углубляться в математику для этого типа резистора.
Просто следуйте нашему предыдущему разделу, чтобы узнать больше о том, как рассчитать сопротивление и допуск 6-полосного резистора.
Чтобы облегчить себе жизнь, вы можете использовать нашу небольшую таблицу ниже, чтобы вы могли быстро записать значение каждой цветовой полосы резистора.
| 1-я цифра | 2-я цифра | 3-я цифра | Множитель | Допуск | Температурный коэффициент |
|---|---|---|---|---|---|
| Оранжевый | Черный | Красный | Оранжевый | Серебристый | Коричневый |
| 3 | 0 | 2 | x 1000 | ± 5% | 100 ppm / ° C |
Используя нашу таблицу и некоторые простые математические вычисления, мы можем вычислить, что сопротивление базы нашего резистора составляет 302 Ом. .Теперь, используя значение множителя 1000 , мы можем вычислить, что фактическое значение сопротивления образца резистора составляет 302 кОм .
base_resistance = 302
множитель = 10000
сопротивление = base_resistance x множитель
сопротивление = 302 x 1000
сопротивление = 302,000
Надеюсь, это руководство по цветовым кодам резисторов помогло вам понять, как считывать значения с резистора, а калькулятор цветовых кодов резисторов оказался полезным инструментом.
Если вам нужна помощь или у вас есть какие-либо советы, то оставьте комментарий ниже.
| Извините, эта страница не существует. Сообщите нам, где была неправильная ссылка.
Спасибо. Вот наша карта сайта:
|
