Как подключить светодиодную матрицу 8×8 к Arduino. Какие существуют варианты подключения. Как запрограммировать вывод изображений и анимации на матрицу. Примеры кода для Arduino.
Что такое светодиодная матрица 8×8 и зачем она нужна
Светодиодная матрица 8×8 представляет собой устройство отображения информации, состоящее из 64 светодиодов, расположенных в виде квадрата 8х8. Такие матрицы широко используются в проектах на основе Arduino для вывода простых изображений, текста, анимации и игр.
Основные преимущества светодиодных матриц 8×8:
- Компактные размеры
- Яркая и контрастная индикация
- Низкое энергопотребление
- Простота подключения и управления
- Невысокая стоимость
Светодиодные матрицы 8×8 отлично подходят для создания бегущих строк, простых игр, часов, индикаторов и других устройств на базе Arduino.
Варианты подключения светодиодной матрицы 8×8 к Arduino
Существует несколько способов подключения светодиодной матрицы 8×8 к Arduino:
1. Прямое подключение
При прямом подключении каждый светодиод матрицы подключается к отдельному выводу Arduino через резистор. Этот способ требует 16 выводов микроконтроллера и большого количества проводов, но позволяет управлять каждым светодиодом независимо.
2. Мультиплексирование
При мультиплексировании используется схема с общими анодами или катодами. Это позволяет сократить количество используемых выводов Arduino до 16. Однако в этом случае необходимо постоянно обновлять состояние матрицы.

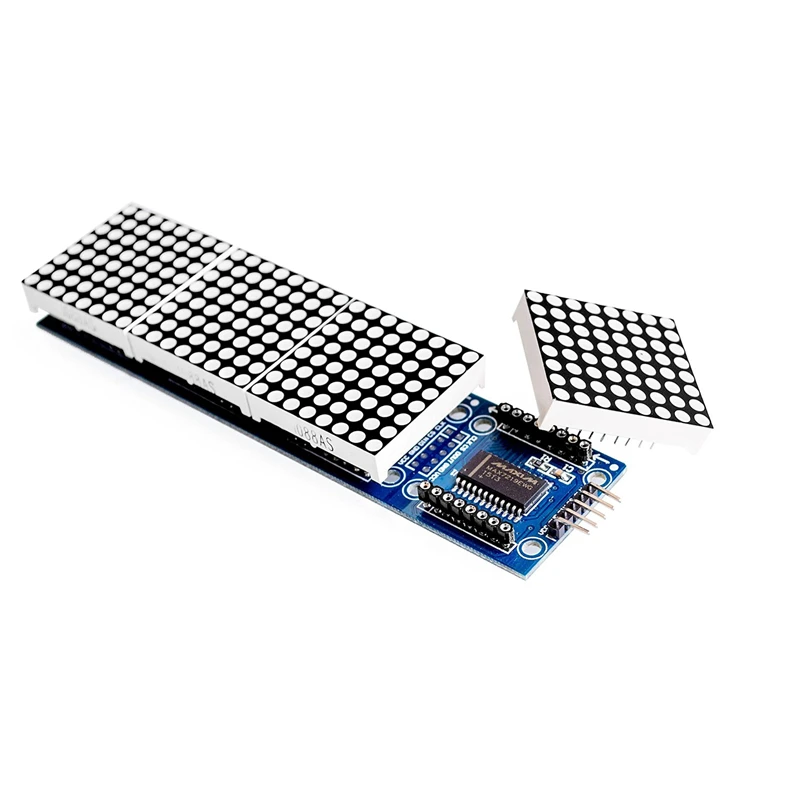

3. Использование драйвера MAX7219
Наиболее удобный способ — использование специализированного драйвера светодиодных матриц MAX7219. В этом случае для подключения требуется всего 3 вывода Arduino. Драйвер берет на себя управление матрицей и позволяет легко выводить изображения.

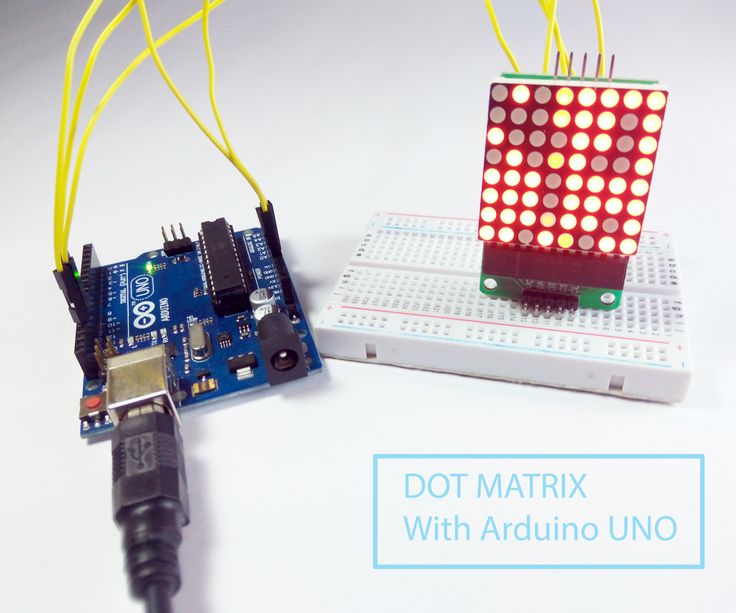

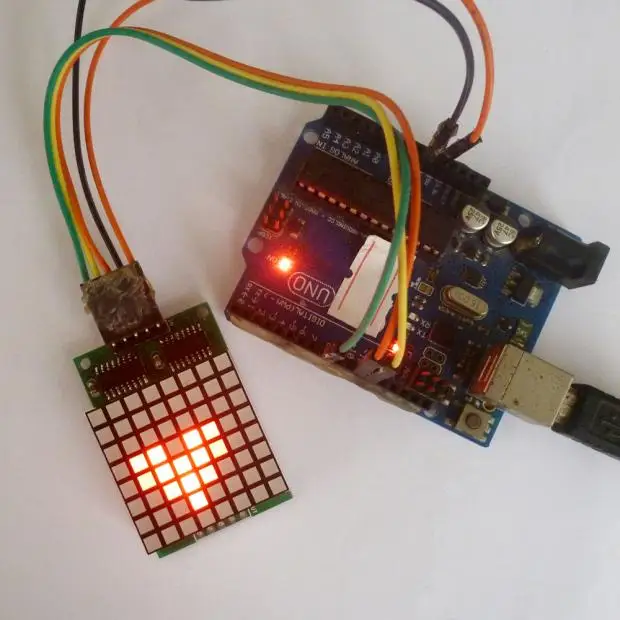

Подключение светодиодной матрицы с драйвером MAX7219
Схема подключения светодиодной матрицы 8×8 с драйвером MAX7219 к Arduino:
- VCC матрицы — к 5V Arduino
- GND матрицы — к GND Arduino
- DIN матрицы — к пину 11 Arduino
- CS матрицы — к пину 10 Arduino
- CLK матрицы — к пину 13 Arduino
Такое подключение позволяет управлять матрицей всего через 3 цифровых вывода Arduino, используя интерфейс SPI.
Программирование светодиодной матрицы на Arduino
Для программирования светодиодной матрицы 8×8 с драйвером MAX7219 удобно использовать библиотеку LedControl. Она позволяет легко выводить на матрицу отдельные точки, линии, фигуры и текст.

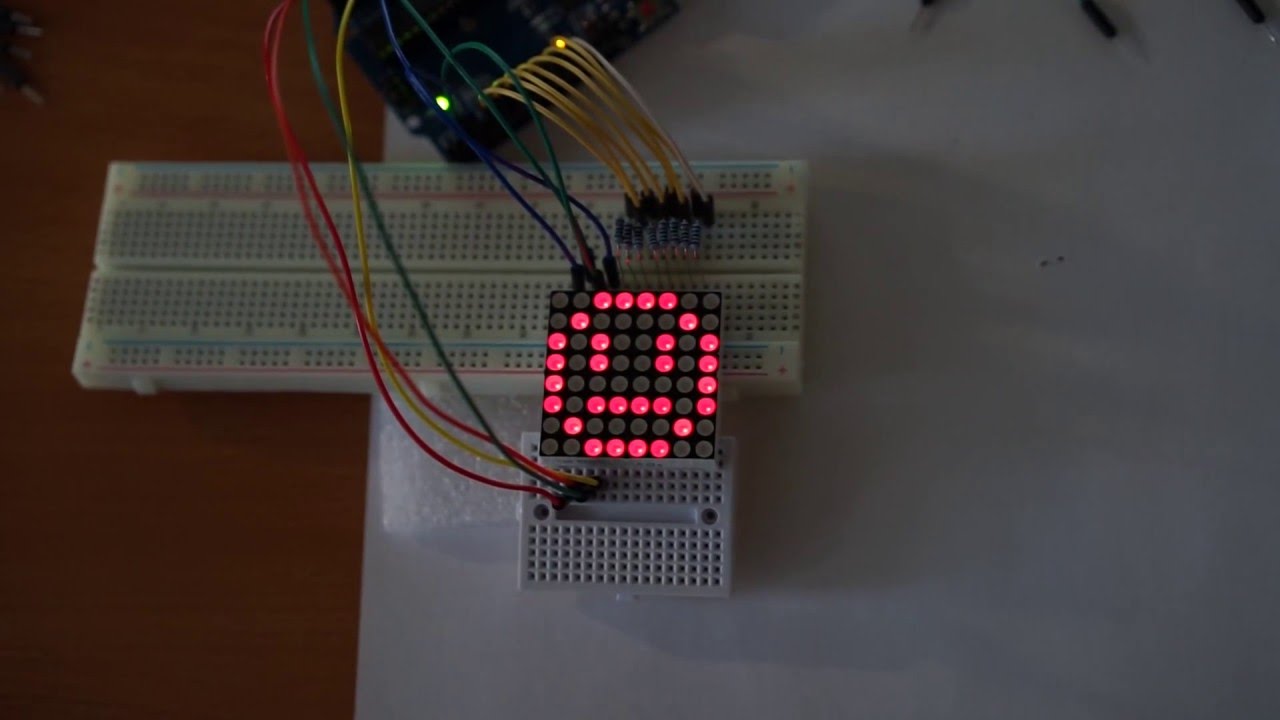

Простой пример вывода изображения на матрицу:
«`cpp #include «LedControl.h» LedControl lc = LedControl(11, 13, 10, 1); byte smile[8] = { B00111100, B01000010, B10100101, B10000001, B10100101, B10011001, B01000010, B00111100 }; void setup() { lc.shutdown(0, false); lc.setIntensity(0, 8); lc.clearDisplay(0); } void loop() { for (int i = 0; i < 8; i++) { lc.setRow(0, i, smile[i]); } } ```Создание анимации на светодиодной матрице
Для создания анимации на светодиодной матрице 8×8 можно использовать несколько кадров, которые будут последовательно отображаться на дисплее. Вот пример простой анимации мигающего сердца:
«`cpp
#include «LedControl.h» LedControl lc = LedControl(11, 13, 10, 1); byte heart1[8] = {
B00000000,
B01100110,
B11111111,
B11111111,
B11111111,
B01111110,
B00111100,
B00011000
}; byte heart2[8] = {
B00000000,
B00000000,
B00100100,
B01111110,
B01111110,
B00111100,
B00011000,
B00000000
}; void setup() {
lc.shutdown(0, false);
lc.setIntensity(0, 8);
lc.clearDisplay(0);
} void loop() {
displayFrame(heart1);
delay(500);
displayFrame(heart2);
delay(500);
} void displayFrame(byte frame[]) {
for (int i = 0; i < 8; i++) {
lc.setRow(0, i, frame[i]);
}
}
``` В этом примере два кадра анимации сердца поочередно отображаются на матрице с интервалом в полсекунды, создавая эффект мигания.Вывод текста на светодиодную матрицу
Библиотека LedControl также позволяет выводить текст на светодиодную матрицу. Для этого используется метод setChar(). Вот пример вывода бегущей строки:
«`cpp #include «LedControl.h» LedControl lc = LedControl(11, 13, 10, 1); const char text[] = «Hello, World!»; const int textLength = sizeof(text) — 1; int position = 0; void setup() { lc.shutdown(0, false); lc.setIntensity(0, 8); lc.clearDisplay(0); } void loop() { for (int i = 0; i < 8; i++) { if (i + position < textLength) { lc.setChar(0, 7 - i, text[i + position], false); } else { lc.setChar(0, 7 - i, ' ', false); } } delay(300); position++; if (position > textLength) { position = 0; } } «`В этом примере текст «Hello, World!» прокручивается по матрице слева направо. Каждый символ отображается с помощью встроенного шрифта библиотеки LedControl.
Создание игр на светодиодной матрице
Светодиодная матрица 8×8 отлично подходит для создания простых игр. Например, можно реализовать классическую игру «Змейка». Вот базовая структура кода для такой игры:
«`cpp #include «LedControl.h» LedControl lc = LedControl(11, 13, 10, 1); const int WIDTH = 8; const int HEIGHT = 8; int snakeX[64]; int snakeY[64]; int snakeLength; int foodX, foodY; int direction; // 0 — вверх, 1 — вправо, 2 — вниз, 3 — влево void setup() { lc.shutdown(0, false); lc.setIntensity(0, 8); lc.clearDisplay(0); initGame(); } void loop() { moveSnake(); checkCollision(); drawGame(); delay(200); } void initGame() { snakeLength = 1; snakeX[0] = WIDTH / 2; snakeY[0] = HEIGHT / 2; direction = 1; placeFood(); } void moveSnake() { for (int i = snakeLength — 1; i > 0; i—) { snakeX[i] = snakeX[i-1]; snakeY[i] = snakeY[i-1]; } switch(direction) { case 0: snakeY[0]—; break; case 1: snakeX[0]++; break; case 2: snakeY[0]++; break; case 3: snakeX[0]—; break; } } void checkCollision() { if (snakeX[0] == foodX && snakeY[0] == foodY) { snakeLength++; placeFood(); } // Проверка столкновения со стенами и самой змейкой // Здесь нужно добавить логику завершения игры } void placeFood() { foodX = random(WIDTH); foodY = random(HEIGHT); } void drawGame() { lc.clearDisplay(0); // Рисуем змейку for (int i = 0; i < snakeLength; i++) { lc.setLed(0, snakeY[i], snakeX[i], true); } // Рисуем еду lc.setLed(0, foodY, foodX, true); } ```Этот код создает основу для игры «Змейка». Вам нужно будет добавить логику управления (например, считывание кнопок для изменения направления движения змейки), обработку столкновений и завершение игры.
Оптимизация работы с светодиодной матрицей
При работе со светодиодной матрицей 8×8 важно учитывать ограничения Arduino по производительности и памяти. Вот несколько советов по оптимизации:
- Используйте битовые операции для хранения состояния матрицы. Это позволит сэкономить память.
- Обновляйте только изменившиеся части изображения, а не всю матрицу целиком.
- Используйте прерывания таймера для обновления матрицы, чтобы освободить основной цикл программы для других задач.
- Если нужно отображать сложную анимацию, рассмотрите возможность использования более мощного микроконтроллера, например Arduino Mega или ESP32.
Применение этих техник позволит создавать более сложные и интересные проекты с использованием светодиодной матрицы 8×8.
|
Шановні друзі!
|
Светодиодная матрица ардуино
Многие радиолюбители в попытке сэкономить становятся счастливыми обладателями безымянных недокументированных китайских компонентов.
На помощь приходит страница на AliExpress — она немного проливает свет на конструктив матрицы, опубликованы некоторые схемы:. Нумерация пинов идет с нижнего правого угла, по часовой стрелке, если смотреть со стороны пинов и наоборот, если смотреть со стороны диодов :. Теперь необходимо проверить правильно ли все указано, и правильно ли мы все поняли. Для того, чтобы создать на матрице рисунок, разберемся с тем, что мы будем делать.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Светодиодная матрица MAX7219 – подключение к Arduino
- Светодиодная матрица Arduino
- АДРЕСНЫЕ СВЕТОДИОДНЫЕ МАТРИЦЫ
- Arduino:Примеры/Гайд по использованию светодиодной матрицы MAX7219 с Arduino (плюс игра Pong)
- Светодиодная матрица 8×8 (Troyka-модуль)
- TC15-11 — матрица светодиодная 8х8
- Ардуино: светодиодная матрица с драйвером max7219
- Please turn JavaScript on and reload the page.
- Светодиодная матрица и управление ей в Arduino

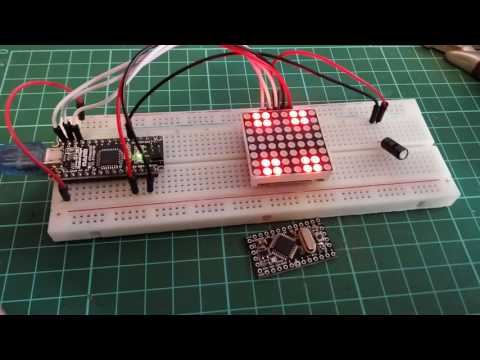

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: MAX7219 Матрица дисплей Мой Ардуино

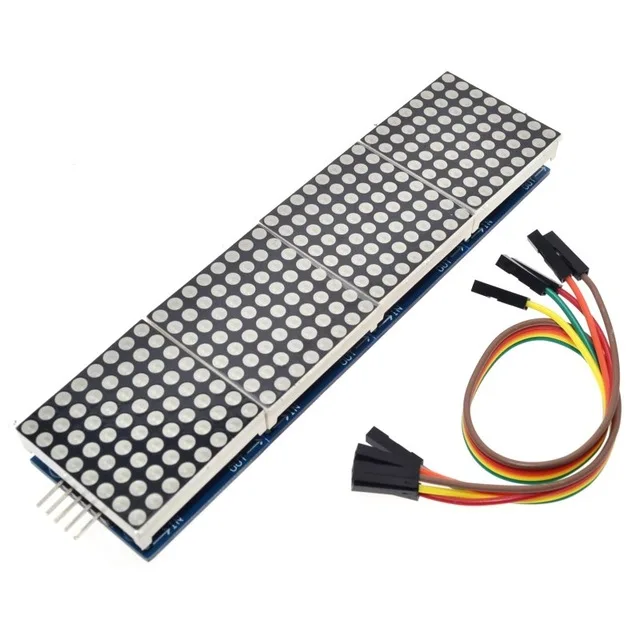

Светодиодная матрица MAX7219 – подключение к Arduino

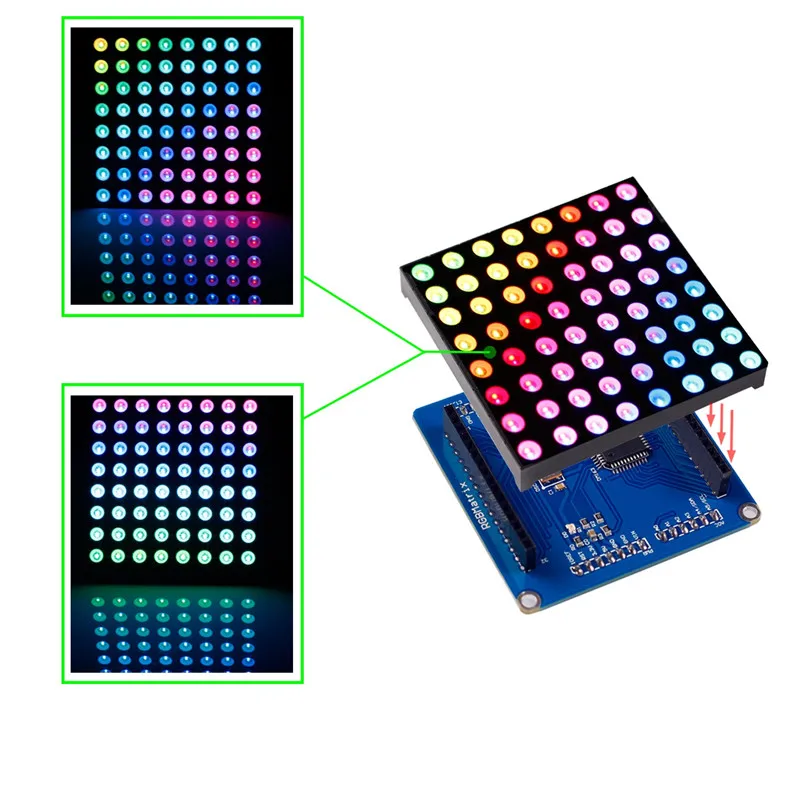

В этом проекте автор покажет, как можно подключить полноцветную светодиодную матрицу 8×8 к Arduino. Сама матрица имеет 32 входа: 8 анодов, 8 катодов красного цвета, 8 зеленого и 8 синего. При этом для управления матрицей будут задействованы всего 3 выхода на Arduino. Никакой магии тут нет, а есть 4 сдвиговых регистра 74HC Один регистр дает нам 8 выходов, так как у нашей матрицы 32 входа, в проекте использована техника каскадирования сдвиговых регистров.
