Что такое тонкий коаксиальный кабель. Каковы его основные преимущества и недостатки. Где и как применяется тонкий коаксиальный кабель в компьютерных сетях. Какие существуют разновидности тонкого коаксиального кабеля.

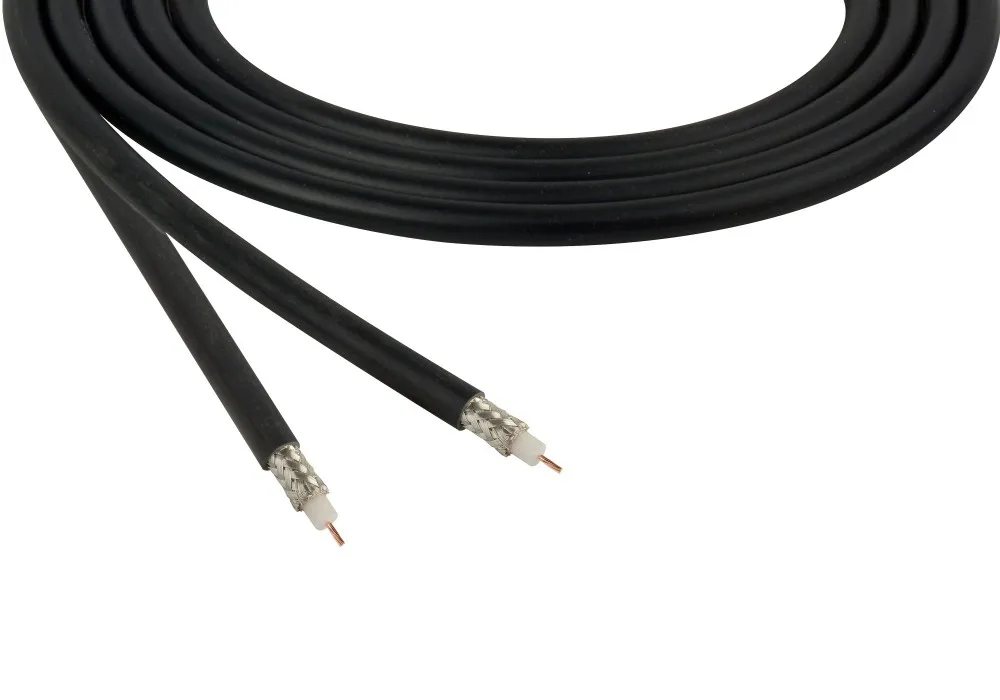

Что такое тонкий коаксиальный кабель
Тонкий коаксиальный кабель — это разновидность коаксиального кабеля, используемая в компьютерных сетях. Он имеет следующие основные характеристики:
- Диаметр около 5 мм (0,25 дюйма)
- Волновое сопротивление 50 Ом
- Относится к семейству кабелей RG-58
- Обычно имеет черную внешнюю изоляцию
- Используется в сетях Ethernet 10Base2
Тонкий коаксиальный кабель состоит из центрального медного проводника, диэлектрика, экранирующей оплетки и внешней изоляции. По сравнению с толстым коаксиальным кабелем он более гибкий и удобный в монтаже.
Преимущества тонкого коаксиального кабеля
К основным достоинствам тонкого коаксиального кабеля можно отнести:
- Гибкость и удобство при прокладке
- Относительно невысокая стоимость
- Простота монтажа и подключения
- Хорошая помехозащищенность
- Поддержка скорости передачи данных до 10 Мбит/с
- Максимальная длина сегмента до 185 метров
Благодаря этим преимуществам, тонкий коаксиальный кабель долгое время был популярен для построения локальных сетей.
Недостатки тонкого коаксиального кабеля
У тонкого коаксиального кабеля также есть некоторые недостатки:
- Более высокое затухание сигнала по сравнению с толстым коаксиальным кабелем
- Меньшая механическая прочность
- Ограничение по скорости передачи данных (до 10 Мбит/с)
- Сложность определения места обрыва
- Необходимость использования терминаторов на концах сегмента
Эти недостатки привели к тому, что в современных сетях тонкий коаксиальный кабель практически не используется, уступив место витой паре и оптоволокну.
Применение тонкого коаксиального кабеля
Основные области применения тонкого коаксиального кабеля включают:
- Локальные компьютерные сети стандарта 10Base2 (Ethernet)
- Подключение антенн в радиотехнике
- Кабельное телевидение
- Системы видеонаблюдения
- Измерительное оборудование
В современных высокоскоростных сетях тонкий коаксиальный кабель практически не используется из-за ограничений по скорости и длине сегмента. Однако он все еще находит применение в некоторых специализированных областях.
Разновидности тонкого коаксиального кабеля
Существует несколько основных типов тонкого коаксиального кабеля:
- RG-58/U — с цельной медной жилой
- RG-58A/U — с многопроволочной жилой
- RG-58C/U — военная версия RG-58A/U
- RG-59 — для широкополосной передачи данных
- RG-62 — используется в сетях ArcNet
Выбор конкретного типа кабеля зависит от требований к электрическим характеристикам и условий эксплуатации. Наиболее распространенным в компьютерных сетях является кабель RG-58.
Как подключать тонкий коаксиальный кабель
Для подключения тонкого коаксиального кабеля используются следующие компоненты:
- BNC-коннекторы — для оконцевания кабеля
- Т-коннекторы — для подключения к сетевой карте
- Терминаторы — на концах сегмента
- Бочонки — для соединения отрезков кабеля
Процесс подключения включает следующие основные этапы:
- Зачистка и обжим кабеля BNC-коннектором
- Установка Т-коннектора на сетевую карту
- Подключение кабеля к Т-коннектору
- Установка терминаторов на концах сегмента
Правильное подключение обеспечивает надежную работу сети на тонком коаксиальном кабеле.
Сравнение тонкого и толстого коаксиального кабеля
Основные отличия тонкого коаксиального кабеля от толстого:
| Характеристика | Тонкий кабель | Толстый кабель |
|---|---|---|
| Диаметр | 5 мм | 10 мм |
| Максимальная длина сегмента | 185 м | 500 м |
| Гибкость | Высокая | Низкая |
| Стоимость | Ниже | Выше |
| Затухание сигнала | Выше | Ниже |
Тонкий кабель более удобен в монтаже, но имеет худшие электрические характеристики по сравнению с толстым коаксиальным кабелем.
Альтернативы тонкому коаксиальному кабелю
В современных сетях тонкий коаксиальный кабель практически полностью вытеснен другими типами кабелей:
- Витая пара (UTP, STP) — наиболее распространенный тип кабеля в локальных сетях
- Оптоволоконный кабель — для высокоскоростных магистральных линий
- Толстый коаксиальный кабель — для специализированных применений
Эти типы кабелей обеспечивают более высокие скорости передачи данных и лучшие характеристики по сравнению с тонким коаксиальным кабелем.
Заключение
Тонкий коаксиальный кабель сыграл важную роль в развитии компьютерных сетей, но в настоящее время практически не используется из-за ограничений по скорости и длине сегмента. Однако знание его характеристик и особенностей остается полезным для понимания эволюции сетевых технологий.
Коаксиальный кабель
Существует большое количество типов коаксиальных кабелей, используемых в сетях различного типа — телефонных, телевизионных и компьютерных. Мы познакомимся сейчас с самыми основными типами и характеристиками этих кабелей.
Не так давно коаксиальный кабель был самым распространенным типом кабеля. Это объяснялось двумя причинами. Во-первых, он был относительно недорогим, легким, гибким и удобным в применении. А во-вторых, широкая популярность коаксиального кабеля привела к тому, что он стал безопасным и простым в установке.

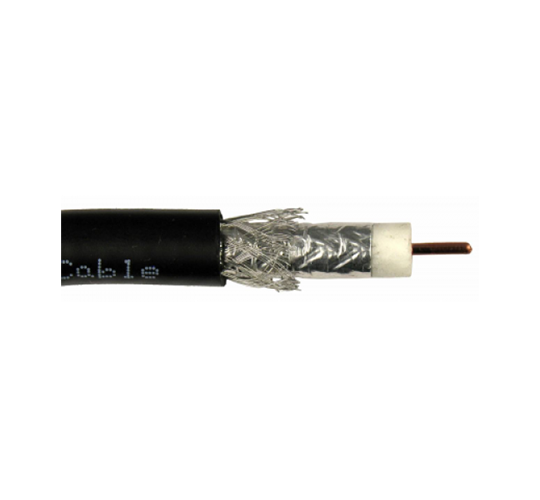

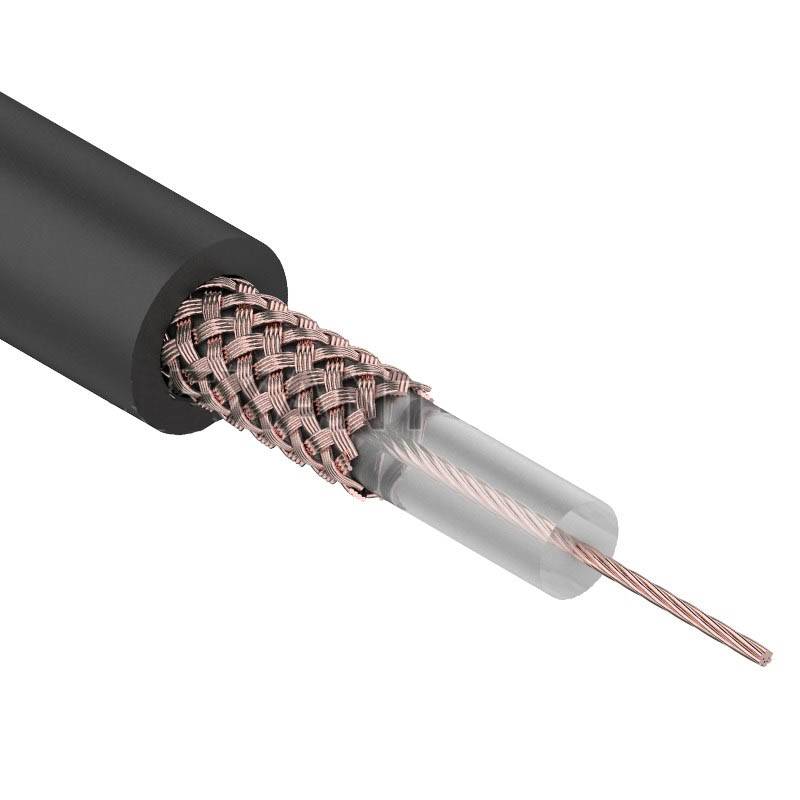

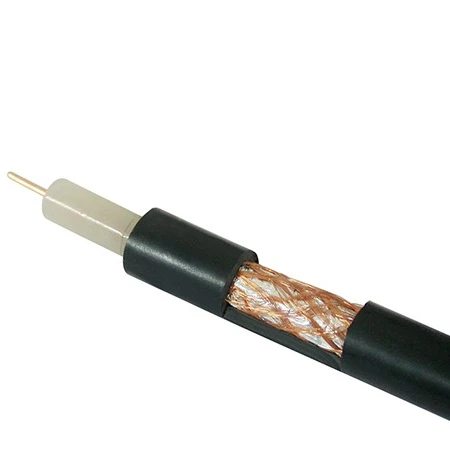

Самый
простой коаксиальный кабель состоит
из медной жилы (core), изоляции, ее окружающей,
экрана в виде металлической оплетки и
внешней оболочки (см. рис. 5). Если кабель,
кроме металлической оплетки, имеет и
слой фольги, он называется кабелем с
двойной экранизацией. При наличии
сильных помех можно воспользоваться
кабелем с учетверенной экранизацией.
Он состоит из двойного слоя фольги и
двойного слоя металлической оплетки.
Рис. 5. Коаксиальный кабель
Существует два типа коаксиальных кабелей: тонкий коаксиальный кабель и толстый коаксиальный кабель. Выбор того или иного типа кабеля зависит от потребностей конкретной сети.
Тонкий коаксиальный кабель
Тонкий коаксиальный кабель — гибкий кабель диаметром около 0,5 см (около 0,25 дюймов). Он прост в применении и годится практически для любого типа сети. Подключается непосредственно к платам сетевого адаптера компьютеров. Тонкий коаксиальный кабель способен передавать сигнал на расстояние до 185 м (около 607 футов) без его заметного искажения, вызванного затуханием. Производители оборудования выработали специальную маркировку для различных типов кабелей.
Тонкий
коаксиальный кабель относится к группе,
которая называется семейством RG-58,
его волновое сопротивление (impedance) равно
50 Ом. Основная отличительная особенность
этого семейства — медная жила. Она может
быть сплошной или состоять из нескольких
переплетенных проводов В таблице 3
показана маркировка тонких коаксиальных
кабелей.
Таблица 3
Кабель | Описание |
RG-58/U | Сплошная медная жила |
RG-58 A/U | Переплетенные провода |
RG-58 C/U | Военный стандарт для RG-58 A/U |
RG-59 | Используется для широкополосной передачи (например, в кабельном телевидении) |
RG-6 | Имеет больший диаметр по сравнению с RG-59, предназначен для более высоких частот, но может применяться и для широкополосной передачи |
RG-62 | Используется в сетях ArcNet |
Для подключения
тонкого коаксиального кабеля к компьютерам
используются, так называемые BNC-коннекторы
(British Naval Connector, BNC).
В семействе BNC несколько основных компонентов:
BNC-коннектор. BNC-коннектор либо припаивается, либо обжимается на конце кабеля.
BNC Т-коннектор.
Т-коннектор соединяет сетевой кабель с сетевой платой компьютера.
BNC баррел-коннектор
Баррел-коннектор применяется для сращивания двух отрезков тонкого коаксиального кабеля.
BNC-терминатор.
Тонкий внутренний их проводник 0,89 мм не так прочен, зато обладает гораздо большей гибкостью, удобной при монтаже.
Затухание в этих типах кабеля выше, чем в толстом коаксиальном кабеле, что приводит к необходимости уменьшать длину кабеля для получения одинакового затухания в сегменте.
Разновидности
тонкого
коаксиального кабеля RG-58/U, RG-58 A/U и RG-58
C/U имеют волновое
сопротивление 50 Ом, но обладают худшими
механическими и электрическими
характеристиками по сравнению со
следующим типом коаксиального кабеля
— толстым
коаксиальным кабелем.
Толстый коаксиальный кабель
Толстый (thick) коаксиальный кабель — относительно жесткий кабель с диаметром около 1 см (около 0,5 дюймов). Чем толще жила у кабеля, тем большее расстояние способен преодолеть сигнал. Поэтому, толстый коаксиальный кабель передает сигналы на большие расстояния — до 500 м. Иногда его называют стандартный Ethernet, поскольку он был первым типом кабеля, применяемым в популярной сетевой архитектуре Ethernet.
RG-8
и RG-11 — это
толстый
коаксиальный кабель.
Имеет волновое сопротивление 50 Ом и
внешний диаметр 0,5 дюйма (около 12 мм).
Этот кабель имеет достаточно толстый
внутренний проводник диаметром 2,17 мм,
который обеспечивает хорошие механические
и электрические характеристики (затухание
на частоте 10 МГц — не хуже 18 дБ/км). Зато
этот кабель сложно монтировать — он
плохо гнется. Для подключения к толстому
коаксиальному кабелю применяют именно
внешний трансивер (transceiver) (специальное
устройство, которое подключает кабель
к сети, но только толстый коаксиальный
кабель использует внешний трансивер).
Рис. 6. Способ подключения толстого коаксиального кабеля
Как видим, трансивер снабжен специальным коннектором, который назван весьма впечатляюще — «зуб вампира» (vampire tap) или «пронзающий ответвитель» (piercing tap). Этот «зуб» проникает через изоляционный слой и вступает в непосредственный физический контакт с проводящей жилой. Чтобы подключить трансивер к сетевому адаптеру, надо кабель трансивера подключить к коннектору сетевой платы.
Итак, если сравнивать применение этих двух типов коаксиальных кабелей, то вот, что можно отметить:
Известно,
что, как правило, чем толще кабель, тем
сложнее с ним работать. Тонкий
коаксиальный кабель гибок, прост в
установке и относительно недорог.
Толстый
кабель трудно гнуть, и, следовательно,
его сложнее устанавливать. Это очень
существенный недостаток, особенно если
необходимо проложить кабель по трубам
или желобам. Толстый коаксиальный кабель
дороже тонкого, но при этом он передает
сигналы на большие расстояния.
Оптимальное и довольно таки эффективное решение — использовать толстые коаксиальные кабели для соединения нескольких сетей, построенных на тонком коаксиальном кабеле.
Помимо типов коаксиального кабеля существуют еще и классы. Выбор того или иного класса коаксиальных кабелей зависит от того, где этот кабель будет прокалываться. Есть два класса коаксиальных кабелей:
поливинилхлоридные и пленумные — для прокладки в области пленума.
Поливинилхлорид (PVC) — это пластик, который применяется в качестве изолятора или внешней оболочки у большинства коаксиальных кабелей. Кабель PVC достаточно гибок, его можно прокладывать на открытых участках помещений. Однако при горении он выделяет ядовитые газы.
Пленум
(plenum) —
это небольшое пространство между
фальшь-потолком и перекрытием, обычно
его используют для вентиляции. Требования
пожарной безопасности строго ограничивают
типы кабелей, которые могут быть здесь
проложены, поскольку в случае пожара
выделяемые ими дым или газы распространятся
по всему зданию.
Слой изоляции и внешняя
оболочка пленумного кабеля выполнены
из специальных огнеупорных материалов,
которые при горении выделяют минимальное
количество дыма. Это уменьшает риск
химического отравления. Кроме того, эти
кабели можно прокладывать открыто, не
заключая в трубу. Однако они дороже и
жестче, чем поливинилхлоридные.
4. Волоконно-оптические кабели
В оптоволоконном кабеле цифровые данные распространяются по оптическим волокнам в виде модулированных световых импульсов. Это относительно надежный (защищенный) способ передачи, поскольку электрические сигналы при этом не передаются. Следовательно, оптоволоконный кабель нельзя вскрыть и перехватить данные, от чего не застрахован любой кабель, проводящий электрические сигналы.
Оптоволоконные линии предназначены для перемещения больших объемов данных на очень высоких скоростях, так как сигнал в них практически не затухает и не искажается.
Передача
по оптоволоконному кабелю не подвержена
электрическим помехам и ведется на
чрезвычайно высокой скорости (в настоящее
время до 100 Мбит/с, теоретически возможная
скорость — 200 000 Мбит/с).
По нему можно
передавать световой импульс на многие
километры.
При построении сетей используются многожильные кабели (рис. 6.1)
Cуществуют
и другие разновидности кабеля: например,
двух- или четырехжильные, а также
плоские). В верхней части рисунка 6.1. A
изображено отдельное оптоволокно, а в
нижней Б — сечение восьмижильного
оптического кабеля. Свет (длина волны
~ 1350 или 1500 нм) вводится в оптоволокно
(диаметром )
с помощью светоизлучающего диода или
полупроводникового лазера. Центральное
волокно покрывается слоем ( клэдинг,
1А), коэффициент преломления которого
меньше, чем у центрального ядра (стрелками
условно показан ход лучей света в
волокне). Для обеспечения механической
прочности извне волокно покрывается
полимерным слоем ( 2А ). Кабель может
содержать много волокон, например, 8 (
1Б ). В центре кабеля помещается стальной
трос ( 3Б ), который используется при
прокладке кабеля. С внешней стороны
кабель защищен стальной оплеткой ( 2Б )
и герметизирован эластичным полимерным
покрытием.
Рис. 6.1. Сечение оптоволоконного кабеля
Волоконно-оптические кабели состоят из центрального проводника света (сердцевины) — стеклянного волокна, окруженного другим слоем стекла — оболочкой, обладающей меньшим показателем преломления, чем сердцевина. Распространяясь по сердцевине, лучи света не выходят за ее пределы, отражаясь от покрывающего слоя оболочки.
В зависимости от распределения показателя преломления и от величины диаметра сердечника различают (см. рис. 7):
Понятие мода описывает режим распространения световых лучей во внутреннем сердечнике кабеля.
В одномодовом кабеле (Single Mode Fiber, SMF) используется центральный проводник очень малого диаметра, соизмеримого с длиной волны света — от 5 до 10 мкм. При этом практически все лучи света распространяются вдоль оптической оси световода, не отражаясь от внешнего проводника.
Полоса
пропускания одномодового кабеля очень
широкая — до сотен гигагерц на километр.
Изготовление тонких качественных волокон для одномодового кабеля представляет сложный технологический процесс, что делает одномодовый кабель достаточно дорогим. Кроме того, в волокно такого маленького диаметра достаточно сложно направить пучок света. не потеряв при этом значительную часть его энергии.
Рис. 7. Типы оптоволоконных кабелей
В многомодовых кабелях (Multi Mode Fiber, MMF) используются более широкие внутренние сердечники, которые легче изготовить технологически. В стандартах определены два наиболее употребительных многомодовых кабеля: 62,5/125 мкм и 50/125 мкм, где 62,5 мкм или 50 мкм — это диаметр центрального проводника, а 125 мкм — диаметр внешнего проводника.
В
многомодовых
кабелях во внутреннем проводнике
одновременно существует несколько
световых лучей, отражающихся от внешнего
проводника под разными углами. Угол
отражения луча называется модой
луча.
В многомодовых
кабелях с плавным изменением коэффициента
преломления режим распространения
каждой моды имеет более сложный характер.
Многомодовые кабели имеют более узкую полосу пропускания — от 500 до 800 МГц/км.
Сужение полосы происходит из-за потерь световой энергии при отражениях, а также из-за интерференции лучей разных мод. В качестве источников излучения света в волоконно-оптических кабелях применяются:
Для одномодовых кабелей применяются только полупроводниковые лазеры, так как при таком малом диаметре оптического волокна световой поток, создаваемый светодиодом, невозможно без больших потерь направить в волокно. Для многомодовых кабелей используются более дешевые светодиодные излучатели.
Для
передачи информации применяется свет
с длиной волны 1550 нм (1,55 мкм) 1300 нм (1,3
мкм) и 850 нм (0,85 мкм). Светодиоды могут
излучать свет с длиной волны 850 нм и 1300
нм. Излучатели с длиной волны 850 нм
существенно дешевле чем излучатели с
длиной волны 1300 нм, но полоса пропускания
кабеля для волн 850 нм уже, например 200
МГц/км вместо 500 МГц/км.
Лазерные излучатели работают на длинах волн 1300 и 1550 нм. Быстродействие современных лазеров позволяет модулировать световой поток с частотами 10 ГГц и выше. Лазерные излучатели создают когерентный поток света, за счет чего потери в оптических волокнах становятся меньше, чем при использовании некогерентного потока светодиодов.
Использование только нескольких длин волн для передачи информации в оптических волокнах связанно с особенностью их амплитудно-частотной характеристики. Именно для этих дискретных длин волн наблюдаются ярко выраженные максимумы передачи мощности сигнала, а для других волн затухание в волокнах существенно выше.
Волоконно-оптические кабели присоединяют к оборудованию разъемами MIC, ST и SC, которые имеют довольно таки сложную конструкцию и показаны на рис 8.
Рис. 8. Коннекторы для оптоволоконного кабеля
Волоконно-оптические
кабели обладают отличными характеристиками
всех типов; электромагнитными,
механическими (хорошо гнутся, а в
соответствующей изоляции обладают
хорошей механической прочностью).
Однако
у них есть один серьезный недостаток —
сложность соединения волокон с разъемами
и между собой при необходимости
наращивания длины кабеля.
Сама стоимость волоконно-оптических кабелей ненамного превышает стоимость кабелей на витой паре, однако проведение монтажных работ с оптоволокном обходится намного дороже из-за трудоемкости операций и высокой стоимости применяемого монтажного оборудования. Так, присоединение оптического волокна к разъему требует проведения высокоточной обрезки волокна в плоскости строго перпендикулярной оси волокна, а также выполнения соединения путем сложной операции склеивания, а не обжатия, как это делается для витой пары. Выполнение же некачественных соединений сразу резко сужает полосу пропускания волоконно-оптических кабелей и линий.
Тонкий коаксиальный кабель
Главная » Статьи » Тонкий коаксиальный кабель
тонкий коаксиальный кабель — это… Что такое тонкий коаксиальный кабель?
тонкий коаксиальный кабель — Коаксиальный кабель, заданный стандартом IEEE 802.
3 10Base2 в качестве сетевой среды передачи. Диаметр кабеля составляет приблизительно 5 мм, кабель обычно окрашен в черный цвет. Для подключения устройств к сетевому кабелю используются тройники… … Справочник технического переводчикакоаксиальный кабель RG-58 — Тонкий двойной экранированный кабель, используемый при передаче в сети Ethernet. Аналогично другим кабелям, изготовленным специально для сети Ethernet, имеет сопротивление 50 Ом. [Е.С.Алексеев, А.А.Мячев. Англо русский толковый словарь по… … Справочник технического переводчика
Коаксиальный кабель — (от лат. co совместно и axis ось, то есть «соосный»), также известный как коаксиал (от англ. coaxial), электрический кабель, состоящий из расположенных соосно центрального проводника и экрана. Обычно служит для… … Википедия
тонкий Ethernet — спецификация 10Base2 Сеть Ethernet на тонком коаксиальном кабеле RG58, имеющая скорость 10 Мбит/с. [http://www.morepc.ru/dict/] EN 10base2 Ethernet implementation on thin coaxial cable.
Typically uses a BNC connection. [CitectSCADA v7.20… … Справочник технического переводчикатонкий Ethernet — спецификация 10Base2 Сеть Ethernet на тонком коаксиальном кабеле RG58, имеющая скорость 10 Мбит/с. [http://www.morepc.ru/dict/] EN 10base2 Ethernet implementation on thin coaxial cable. Typically uses a BNC connection. [CitectSCADA v7.20… … Справочник технического переводчика
IEEE 802.3 — IEEE 802.3 стандарты IEEE, касающиеся функционирования сетей. Семейство этих протоколов также называется Ethernet Стандарты IEEE 802.3 Номер стандарта Дата принятия Описание Experimental Ethernet 1972 2.94 Мбит/с (367 кБайт/с) через… … Википедия
кабельная линия связи — [Интент] Кабельные линии связи Кабельные линии связи имеют довольно сложную структуру. Кабель состоит из проводников, заключенных в несколько слоев изоляции. В компьютерных сетях используются три типа кабелей. Витая пара (twisted pair) —… … Справочник технического переводчика
10BASE2 — BNC T коннектор 10BASE2 (также известный как тонкий ethernet) вариант Ethernet, использующий в качестве среды передачи данных тонкий коаксиальный кабель типа RG 58(в противоположность кабелю 10BASE5), оканчивающийся … Википедия
10BASE-2 — BNC T коннектор 10BASE2 (также известный как тонкий ethernet) вариант Ethernet, использующий в качестве среды передачи данных тонкий коаксиальный кабель типа … Википедия
NE2000 — Карта NE2000 с интерфейсами 16 bit ISA и 10Base 2.
NE2000 линейка популярных сетевых карт для шины ISA, первоначально производилась фирмой Novell. Программный интерфейс NE2000 реализовывался в большом количестве ка … ВикипедияКоаксиал — Коаксиальный кабель в разрезе Телевизионный коаксиальный кабель. A внешняя пластиковая оболочка B медная оплётка C внутренний пластиковый изолятор D центральный проводник Коаксиальный кабель (от лат. co совместно и axis ось, то есть «соосный»)… … Википедия
3 10Base2 в качестве сетевой среды передачи. Диаметр кабеля составляет приблизительно 5 мм, кабель обычно окрашен в черный цвет. Для подключения устройств к сетевому кабелю используются тройники… … Справочник технического переводчика
Typically uses a BNC connection. [CitectSCADA v7.20… … Справочник технического переводчика
NE2000 линейка популярных сетевых карт для шины ISA, первоначально производилась фирмой Novell. Программный интерфейс NE2000 реализовывался в большом количестве ка … Википедияnormative_ru_en.academic.ru
тонкий коаксиальный кабель — это… Что такое тонкий коаксиальный кабель?
коаксиальный кабель RG-58 — Тонкий двойной экранированный кабель, используемый при передаче в сети Ethernet. Аналогично другим кабелям, изготовленным специально для сети Ethernet, имеет сопротивление 50 Ом. [Е.С.Алексеев, А.А.Мячев. Англо русский толковый словарь по… … Справочник технического переводчика
Коаксиальный кабель — (от лат. co совместно и axis ось, то есть «соосный»), также известный как коаксиал (от англ.
coaxial), электрический кабель, состоящий из расположенных соосно центрального проводника и экрана. Обычно служит для… … Википедиятонкий Ethernet — спецификация 10Base2 Сеть Ethernet на тонком коаксиальном кабеле RG58, имеющая скорость 10 Мбит/с. [http://www.morepc.ru/dict/] EN 10base2 Ethernet implementation on thin coaxial cable. Typically uses a BNC connection. [CitectSCADA v7.20… … Справочник технического переводчика
тонкий Ethernet — спецификация 10Base2 Сеть Ethernet на тонком коаксиальном кабеле RG58, имеющая скорость 10 Мбит/с. [http://www.morepc.ru/dict/] EN 10base2 Ethernet implementation on thin coaxial cable. Typically uses a BNC connection. [CitectSCADA v7.20… … Справочник технического переводчика
IEEE 802.3 — IEEE 802.3 стандарты IEEE, касающиеся функционирования сетей. Семейство этих протоколов также называется Ethernet Стандарты IEEE 802.3 Номер стандарта Дата принятия Описание Experimental Ethernet 1972 2.94 Мбит/с (367 кБайт/с) через… … Википедия
кабельная линия связи — [Интент] Кабельные линии связи Кабельные линии связи имеют довольно сложную структуру.
Кабель состоит из проводников, заключенных в несколько слоев изоляции. В компьютерных сетях используются три типа кабелей. Витая пара (twisted pair) —… … Справочник технического переводчика10BASE2 — BNC T коннектор 10BASE2 (также известный как тонкий ethernet) вариант Ethernet, использующий в качестве среды передачи данных тонкий коаксиальный кабель типа RG 58(в противоположность кабелю 10BASE5), оканчивающийся … Википедия
10BASE-2 — BNC T коннектор 10BASE2 (также известный как тонкий ethernet) вариант Ethernet, использующий в качестве среды передачи данных тонкий коаксиальный кабель типа … Википедия
NE2000 — Карта NE2000 с интерфейсами 16 bit ISA и 10Base 2. NE2000 линейка популярных сетевых карт для шины ISA, первоначально производилась фирмой Novell. Программный интерфейс NE2000 реализовывался в большом количестве ка … Википедия
Коаксиал — Коаксиальный кабель в разрезе Телевизионный коаксиальный кабель. A внешняя пластиковая оболочка B медная оплётка C внутренний пластиковый изолятор D центральный проводник Коаксиальный кабель (от лат.
co совместно и axis ось, то есть «соосный»)… … Википедия
coaxial), электрический кабель, состоящий из расположенных соосно центрального проводника и экрана. Обычно служит для… … Википедия
Кабель состоит из проводников, заключенных в несколько слоев изоляции. В компьютерных сетях используются три типа кабелей. Витая пара (twisted pair) —… … Справочник технического переводчика
co совместно и axis ось, то есть «соосный»)… … Википедияtechnical_translator_dictionary.academic.ru
тонкий коаксиальный кабель — это… Что такое тонкий коаксиальный кабель?
тонкий коаксиальный кабель — Коаксиальный кабель, заданный стандартом IEEE 802.3 10Base2 в качестве сетевой среды передачи. Диаметр кабеля составляет приблизительно 5 мм, кабель обычно окрашен в черный цвет. Для подключения устройств к сетевому кабелю используются тройники… … Справочник технического переводчика
коаксиальный кабель RG-58 — Тонкий двойной экранированный кабель, используемый при передаче в сети Ethernet. Аналогично другим кабелям, изготовленным специально для сети Ethernet, имеет сопротивление 50 Ом. [Е.С.Алексеев, А.А.Мячев. Англо русский толковый словарь по… … Справочник технического переводчика
Коаксиальный кабель — (от лат. co совместно и axis ось, то есть «соосный»), также известный как коаксиал (от англ. coaxial), электрический кабель, состоящий из расположенных соосно центрального проводника и экрана.
Обычно служит для… … Википедиятонкий Ethernet — спецификация 10Base2 Сеть Ethernet на тонком коаксиальном кабеле RG58, имеющая скорость 10 Мбит/с. [http://www.morepc.ru/dict/] EN 10base2 Ethernet implementation on thin coaxial cable. Typically uses a BNC connection. [CitectSCADA v7.20… … Справочник технического переводчика
тонкий Ethernet — спецификация 10Base2 Сеть Ethernet на тонком коаксиальном кабеле RG58, имеющая скорость 10 Мбит/с. [http://www.morepc.ru/dict/] EN 10base2 Ethernet implementation on thin coaxial cable. Typically uses a BNC connection. [CitectSCADA v7.20… … Справочник технического переводчика
IEEE 802.3 — IEEE 802.3 стандарты IEEE, касающиеся функционирования сетей. Семейство этих протоколов также называется Ethernet Стандарты IEEE 802.3 Номер стандарта Дата принятия Описание Experimental Ethernet 1972 2.94 Мбит/с (367 кБайт/с) через… … Википедия
кабельная линия связи — [Интент] Кабельные линии связи Кабельные линии связи имеют довольно сложную структуру.
Кабель состоит из проводников, заключенных в несколько слоев изоляции. В компьютерных сетях используются три типа кабелей. Витая пара (twisted pair) —… … Справочник технического переводчика10BASE2 — BNC T коннектор 10BASE2 (также известный как тонкий ethernet) вариант Ethernet, использующий в качестве среды передачи данных тонкий коаксиальный кабель типа RG 58(в противоположность кабелю 10BASE5), оканчивающийся … Википедия
10BASE-2 — BNC T коннектор 10BASE2 (также известный как тонкий ethernet) вариант Ethernet, использующий в качестве среды передачи данных тонкий коаксиальный кабель типа … Википедия
NE2000 — Карта NE2000 с интерфейсами 16 bit ISA и 10Base 2. NE2000 линейка популярных сетевых карт для шины ISA, первоначально производилась фирмой Novell. Программный интерфейс NE2000 реализовывался в большом количестве ка … Википедия
Коаксиал — Коаксиальный кабель в разрезе Телевизионный коаксиальный кабель.
A внешняя пластиковая оболочка B медная оплётка C внутренний пластиковый изолятор D центральный проводник Коаксиальный кабель (от лат. co совместно и axis ось, то есть «соосный»)… … Википедия
Обычно служит для… … Википедия
Кабель состоит из проводников, заключенных в несколько слоев изоляции. В компьютерных сетях используются три типа кабелей. Витая пара (twisted pair) —… … Справочник технического переводчика
A внешняя пластиковая оболочка B медная оплётка C внутренний пластиковый изолятор D центральный проводник Коаксиальный кабель (от лат. co совместно и axis ось, то есть «соосный»)… … Википедияuniversal_ru_en.academic.ru
RS Компоненты | Промышленные, электронные продукты и решения
Компоненты РС | Промышленные, электронные продукты и решения- Поддержка
- Откройте для себя
- для вдохновения
- Найдите местное отделение
Разделы нашей продукции:
- Аккумуляторы и зарядные устройства
- Соединители
- Дисплеи и оптоэлектроника
- Контроль электростатического разряда, чистые помещения и прототипирование печатных плат
- Пассивные компоненты
- Блоки питания и трансформаторы
- Raspberry Pi, Arduino и средства разработки
- Полупроводники
- Механизм автоматизации и управления
- Кабели и провода
- Корпуса и серверные стойки
- Предохранители и автоматические выключатели
- HVAC, вентиляторы и управление температурным режимом
- Освещение
- Реле и формирование сигналов
- Переключатели
- Доступ, хранение и обработка материалов
- Клеи, герметики и ленты
- Подшипники и уплотнения
- Инженерные материалы и промышленное оборудование
- Застежки и крепления
- Ручной инструмент
- Механическая передача энергии
- Сантехника и трубопровод
- Пневматика и гидравлика
- Электроинструменты, Пайка и сварка
- Компьютеры и периферия
- Уборка и техническое обслуживание помещений
- Офисные принадлежности
- Средства индивидуальной защиты и рабочая одежда
- Безопасность и скобяные изделия
- Безопасность сайта
- Испытания и измерения
Соединитель плата-кабель/FPC/тонкий коаксиальный кабель (шаг 1 мм) — серия DF19 | HIROSE ELECTRIC
org/BreadcrumbList»>HIROSE ELECTRIC
HIROSE ELECTRIC
[Характеристики]
· Стандарт де-факто для высокопроизводительных разъемов и соединений ЖК-панелей. Поддержка высокоскоростных дифференциальных сигналов LVDS.
· Тонкая конструкция, позволяющая использовать кабели микрокоаксиального типа толщиной 1,5 мм (макс. 1,6 мм) и кабели типа FPC максимальной толщиной 1,7 мм.
· К одному и тому же разъему можно подключить 3 типа разъемов (кабельные, FPC-типы и микрокоаксиальные типы).
· Все 3 типа розеток имеют одинаковые внешние размеры.
· Доступен с головками с верхней платой, со смещением, с обратным смещением и с вертикальной установкой, что позволяет использовать их в самых разных конфигурациях.
· Металлические пластины заземления соединяются с общей линией заземления.
· Поддерживает использование с проволокой накаливания (соответствует IEC60695-2-11).
[Приложения]
· Сотовые телефоны, ЖК-оборудование, DVC, DSC, PDA, модули камер и другие небольшие устройства.
(i)Осторожно
- Изображение продукта предназначено только для репрезентативных целей и не отражает все продукты, доступные на этой странице.
| Part Number |
|---|
| DF19-14S-1C |
| DF19-20S-1C |
| DF19A-2830SCFA |
| DF19G-8S-1C(05) |
| DF19G-14P-1H(54) |
| DF19G-14S-1C(05) |
| DF19G-20S-1C(05) |
входит в упак.
included in pkg.»> 100 штук в упаковке
