Arduino vga. Создание полноцветного VGA-видео 640×480 на Arduino: подробное руководство — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как подключить Arduino к VGA-монитору для вывода полноцветного изображения 640×480. Какие компоненты нужны для реализации проекта. Как преодолеть ограничения тактовой частоты Arduino. Какие максимальные разрешения достижимы на разных версиях Arduino. Полная схема подключения и список необходимых компонентов.

Содержание

Преодоление ограничений тактовой частоты Arduino для вывода VGA

Стандарт VGA требует тактовой частоты 25,175 МГц для разрешения 640×480 при 60 кадрах в секунду. Это значительно выше стандартной частоты Arduino в 16 МГц. Однако автор статьи нашел способ обойти это ограничение:

Разработан хак для удвоения тактовой частоты Arduino без разгона
Это позволяет достичь разрешения 800×600 в 4-битном цвете на 16 МГц Arduino
На Arduino с частотой 20 МГц можно получить 1024×768 в 4-битном цвете

Максимальные разрешения VGA на разных версиях Arduino

При жестком кодировании без специальных хаков можно достичь следующих максимальных разрешений:

Около 512 пикселей в ширину на Arduino с частотой 20 МГц
Около 400 пикселей в ширину на Arduino с частотой 16 МГц

Это рассчитывается по формуле: (тактовая частота / 25,175) * 640.

Цели и требования проекта

Автор поставил перед собой следующие задачи:

Получить полноэкранное VGA-видео (640 пикселей в ширину или больше) с Arduino
Реализовать вывод цветного изображения
Использовать только доступные компоненты
Не прибегать к разгону Arduino

Компоненты, необходимые для реализации проекта

Для создания системы вывода VGA 640×480 на Arduino потребуются следующие компоненты:

6 микросхем различных логических семейств
10 резисторов
VGA-разъем
Соединительные провода

Детальный список используемых микросхем

В проекте применяются следующие микросхемы:

HD74LS04P — инвертор, используется для задержки сигнала

HD74LS08P — логическое И, половина XOR
HD74LS32P — логическое ИЛИ, вторая половина XOR
SN74F10N — быстрые 3-входовые вентили NAND
DM74LS244N — 3-состояния буфер/линейный драйвер
SN74LS373N — 8 D-триггеров, используются как выходной регистр

Резисторы и другие компоненты схемы

Помимо микросхем, в схеме используются:

Резисторы ~68 Ом для сигналов синхронизации
Резисторы ~470 Ом для сигналов R/G/B
VGA-разъем (схему подключения можно найти на сайте Ника Гэммона)

Особенности выбора компонентов

При подборе компонентов следует учитывать:

Задержка распространения сигнала в микросхемах должна быть менее 32 нс
При использовании хака с удвоением частоты желательна задержка около 20 нс
Возможна замена указанных микросхем на аналоги с соблюдением требований по задержке

Преимущества использования VGA вместо NTSC

Автор выбрал интерфейс VGA вместо NTSC по следующим причинам:

VGA имеет более простые дискретные выходы для RGB
Нет необходимости менять стандартную тактовую частоту Arduino 16 МГц
Более широкая совместимость с современными мониторами

Потенциал дальнейшего увеличения разрешения

При определенных условиях возможно достичь еще более высоких разрешений:

Переход на 2-битный или 1-битный цвет позволит увеличить разрешение
Использование более дорогих микросхем с высокой тактовой частотой даст возможность получить HD-разрешение
Основным ограничением становятся финансовые затраты, а не технические возможности

Ограничения и недостатки проекта

Автор отмечает следующие недостатки своей реализации:

Использование микросхем разных логических семейств усложняет схему
Нет гарантии полной корректности приведенной схемы
Возможны ошибки при переносе рабочей схемы в публикацию

Перспективы развития проекта

Автор видит следующие направления для улучшения системы:

Оптимизация схемы для уменьшения количества компонентов
Повышение стабильности работы на предельных частотах
Реализация вывода изображений и простой графики
Интеграция с другими проектами на базе Arduino

Заключение

Проект демонстрирует возможность получения полноцветного VGA-видео высокого разрешения на базе Arduino. Несмотря на технические сложности, автору удалось найти нестандартные решения для преодоления ограничений микроконтроллера. Данная работа открывает новые перспективы использования Arduino в проектах, требующих вывода качественного изображения на VGA-мониторы.

8-битный компьютер с BASIC и VGA-выходом на Arduino / Хабр

C помощью Arduino можно собрать 8-битный ретро-компьютер с Basic (похожий на ZX Spectrum) с выводом цветного изображения на VGA-монитор.

Кроме того, этот проект можно использовать как простой способ вывода текстовых сообщений на монитор.

Сама по себе, идея использовать Arduino для создания компьютера с BASIC не нова, но насколько я знаю, все они не поддерживают вывод цветного изображения. В некоторых проектах использовались LCD-мониторы, а в других — библиотека TVout, которая выводит чёрно-белое изображение. Кроме того, многие из этих проектов требуют дополнительные модули и специальные платы расширения. Тут же нужно всего-то иметь два Arduino, несколько резисторов, плюс разъёмы для PS/2 клавиатуры и VGA-монитора.

Для проекта нужно две платы Arduino: один будет основным (или «мастером»), в нём работает интерпретатор Tiny Basic Plus (это порт Tiny Basic на языке Си, адаптированный для поддержки Arduino). Также этот Arduino управляет PS/2 клавиатурой. Вывод из первого Arduino через последовательный порт отправляется на второй Arduino, который с помощью библиотеки VGAx генерирует VGA-сигнал.

Программу на языке BASIC в собранный нами компьютер можно будет ввести с помощью PS/2 клавиатуры, а результат можно будет посмотреть на VGA-мониторе: разрешение получившегося изображения 24 столбца на 10 строк, размер символов — 5х6 пикселей, доступно 4 цвета.
После введения программы, её можно будет сохранить в энергонезависимой памяти самого Arduino, а также код программы предусматривает управление I/O пинами Arduino.

1. Подключаем основной Arduino с интерпритатором TinyBasic и с PS/2 клавиатурой

TinyBasic Plus и библиотека VGAx работают с Arduino IDE 1.6.4.
Если у вас уже установлена более новая версия, то лучшее решение — загрузить эту версию с официального сайта в формате .zip, и распаковать в отдельную папку. Здесь можно загрузить эту версию для Windows.

Потом нам понадобится библиотека PS2keyboard, её можно загрузить отсюда. После скачивания просто распакуйте архив, и скопируйте его содержимое в «arduino-1.6.4\libraries».

Дальше, загрузите файл TinyBasicPlus_PS2_VGAx.ino, и прошейте его в основной Arduino.
Это версия обычного TinyBasic Plus, где была добавлена поддержка библиотеки PS/2.

Больше информации о TiniBasic Plus и руководства (на английском языке) можно найти тут.

Если на этом этапе нет проблем (в том числе, проблем с совместимостью), то Tiny Basic будет автоматически запущен при включении Arduino. И его можно будет протестировать с помощью последовательного порта на вашем ПК. Для этих целей я использую PuTTY, но вы можете использовать и другую подобную программу, по вашему вкусу.

В настройках нужно правильно установить COM-порт (тот же, что используется в Arduino), и скорость передачи = 4800.

И тут уже можно протестировать нашу систему, набрав какую-нибудь программу на Basic с клавиатуры вашего ПК (позже мы подключим PS/2 клавиатуру напрямую к Arduino).

Для примера, можно набрать:

10 PRINT "Hello, World!"
20 GOTO 10
RUN

Прервать бесконечный цикл этой программы можно с помощью комбинации клавиш Ctrl+C (это не сработает, если мы будем делать это с клавиатуры PS/2).

Теперь подключим PS/2 клавиатуру.

2. Подключаем PS/2 клавиатуру к основному Arduino

Информация и библиотека были взяты из этого материала.

По существу, вам нужно соединить следующие четыре контакта:
Data клавиатуры к Arduino pin 8,
IRQ (clock) клавиатуры к Arduino pin 3;
а также подключить землю (GND) и питание +5V, соответственно.

Я использовал PS/2 разъём cо старой нерабочей материнской платы, его можно легко сдуть с помощью фена.

Распиновка PS/2 разъема есть на рисунке:

3. Загружаем библиотеку

VGAx и код во второй Arduino, и соединяем его с основным

Для начала, загрузите код VGAx-PC. ino и скопируйте его к себе на компьютер в папку с таким же именем.

Потом — загрузите с GitHub бибилиотеку VGAx. Её нужно поместить в подпапку «libraries» Arduino IDE.

ВАЖНО! Эта бибилиотека работает с Arduno IDE 1.6.4 и может быть не совместима с другими, более новыми версиями.

Теперь загрузите VGAx-PC.ino во второй Arduino (я тестировал на Arduino Nano, но с Arduino Uno тоже не должно быть проблем).

Предупреждение, что мало доступной памяти — это нормально для нашего случая. Если других ошибок нет, то всё в порядке — и можно сделать ещё пару шагов, чтобы получить свой собственный 8-битный ретро-компьютер.

Для этого нужно:

два Arduino Uno Rev.3, или два Arduino Nano 3.x (на основе ATmega328)
разъем DSUB15, т.е. гнездо VGA или кабель с таким гнездом, который не жалко отрезать
резисторы: 2 на 68 Ом и 2 на 470 Ом
разъем PS2
провода
необязательно: макетная плата

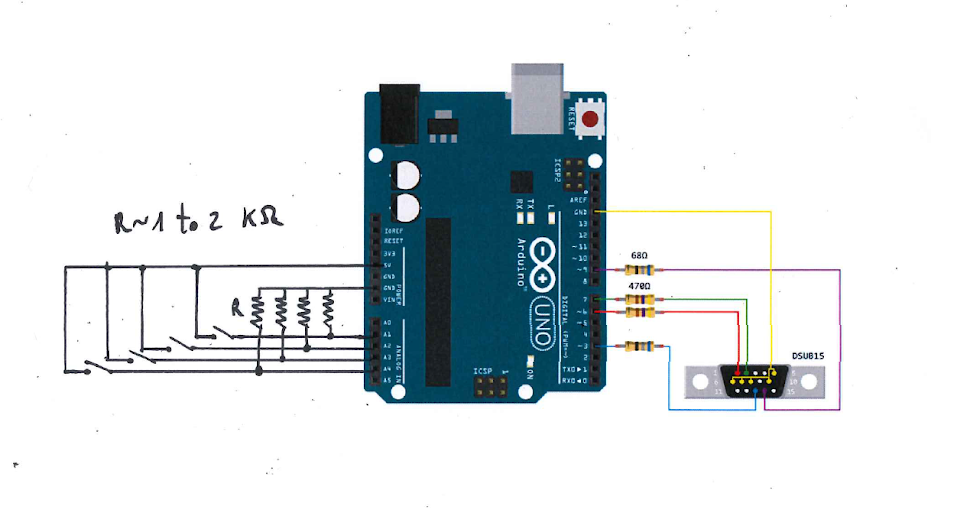

Осталось всё соединить по схеме на рисунке, и наш 8-битный компьютер готов!

Видео, как это всё работает:

VGA на Arduino « схемопедия

VGA это сокращение от Video Graphics Array, протокола отображения видео, который часто встречается в мире электроники. В VGA используется одна ‘частота следования пикселей’ и установленная частота вывода видео данных горизонтально, строка за строкой, пока весь кадр не будет отображен, а потом всё начинается снова.

В прошлом я построил много проектов основанных на VGA, но никогда не использовал его с Arduino, поэтому в этом проекте мы будем использовать платформу Arduino UNO для имитации VGA сигнала при помощи непосредственно С кода. Это абсолютно не похоже на то, как это реализовано в видеокартах, но это интересная задача, чтобы увидеть, на сколько хорошо мы знаем и понимаем Arduino и AVR микроконтроллеры, а также VGA протокол. Работа устройства показана на видео.

Цель и обзор этого проекта

Целью данного проекта является использование Arduino UNO для вывода стандартного изображения с красным, зеленым и синим цветом на компьютерный VGA монитор. Кроме Arduino UNO я использовал небольшую плату с VGA разъемом, которую я сделал для своего предыдущего проекта «Видеокарта для мазохиста», чтобы легче подключать монитор.

Для того, чтобы вывести красный, зеленый и синий цвета на компьютерный VGA монитор, мы должны договориться о разрешении, которое мы будем пытаться имитировать. Например, 800×600 удобно, т.к. используются целые круглые числа, и частота следования пикселей составляет 40МГц. И можно имитировать VGA разрешение 800×600 и выводить 200 линий красного, 200 линий зеленого и 200 линий синего цветов. Поскольку Arduino UNO работает на частоте 16МГц, невозможно получить доступ к каждому пикселю, поэтому мы будем выводить целиком линии.

Элементы:

Arduino UNO

Плата с VGA разъемом

Перемычки (провода)

Компьютерный VGA монитор

Разъем для батареи +9В

Разъем для батарей

Подробный список элементов

Все элементы, используемые в этом проекте перечислены выше, но основные элементы описаны более подробно.

Arduino UNO

Arduino Uno это микроконтроллер, который делает всю работу в этом проекте, выполняет наш код и выдает VGA сигналы, соответствующие тому, что мы хотим вывести на монитор без особых проблем.

Плата с VGA разъемом

Эта плата изначально была сделана для моего проекта Видеокарта для мазохиста, чтобы легко подключать монитор, но я пишу всё больше и больше статьей на тему VGA, поэтому он чрезвычайно полезен.

Перемычки

Обычные перемычки. Мы будем использовать их для подключения Arduino к VGA монитор. Также можно использовать провода со штырьками или крокодильчиками.

Обзор схемы

Это один из тех случаев, когда схема проекта очень мала, потому что большая часть работы происходит в программе. Несколько необходимых соединений показаны на схеме.

Особенности схемы

RGB соединения

В VGA используется смешивание красного зеленого и синего цветов для получения всех цветов радуги. Параметры на каждом из этих контактов показывают монитору, насколько интенсивно должен гореть этот цвет. Мы не регулируем интенсивность цвета, поэтому у нас всегда для каждого из цветов 100% красного, 100% зеленого или 100% синего.

Hsync и Vsync соединения

Для того чтобы знать, какая линия сейчас отображается и завершен ли кадр, используется два сигнала синхронизации: горизонтальная синхронизация H-SYNC и вертикальная синхронизация V-SYNC. Это самые важные сигналы, и если их тайминги будут нарушены, то VGA выход не будет работать как надо.

GND соединения

В VGA разъеме есть много GND выводов для разработчиков, чтобы сделать профессиональный VGA контроллер. Но для того, что мы делаем, нужно всего лишь подключить GND к 5 контакту. Всё!

Основы теории VGA

В спецификации VGA описывается отображение цветовых данных, горизонтальной и вертикальной синхронизации, и об определенном времени на каждое действие, которое нельзя пропускать.

Arduino UNO тактируется кварцевым генератором 16МГц и одна инструкция выполняться за один цикл, что означает, что каждая инструкция в нашей программе будет выполняться точно за (1/16000000) секунды или примерно 62,5 наносекунды.

Так как каждая инструкция выполняется 62,5 наносекунды, и мы должны проводить синхронизацию в определенное время, важно, что каждое время с картинки выше делиться на 62,5 наносекунды, а это значит, что мы можем использовать инструкции с задержкой, чтобы получить идеальное время для синхронизации.

При использовании 800x600VGA, каждая строка заканчивается горизонтальным импульсом синхронизации, который сообщает монитору данные следующей строки. После синхронизации 601 линии, монитор ожидает импульс вертикальной синхронизации продолжительностью 4 линии. В этот момент есть пауза в 23 линии. Благодаря вертикальной синхронизации и задней площадки строчного гасящего импульса, линии отображаются, но информация о цвете не используется.

Аппаратная часть

Это наверно одна из самых простых собранных схем, о которых я писал. Берите Arduino UNO, перемычки и VGA разъем и начинайте сборку!

Сборка схемы

На фотографии вы можете видеть все детали, необходимые для сборки схемы, приведенной ранее. Сначала подключите GND к 5 контакту VGA разъема. Потом подключите контакты красного, зеленого и синего цветов. Наконец, соединения Hsync и Vsync выполнены, и монитор может понять, в каком разрешении и в какой момент вы хотите отобразить что то на нём. Я использую плату от своего предыдущего проекта. О её изготовлении можно узнать здесь.

Аппаратная часть готова. Давайте перейдем к программной части и посмотрим, как всё это реализовано.

Программная часть

Есть две основных части кода, которые вы увидите, объяснить и подробно описаны ниже:

– Цвет для циклов + Hsync

– Вертикальная синхронизация

3 цикла используются для создания трех различных цветов, которые отображаются на экране. Вот выдержка из кода для генерации 200 линий красного цвета. Время указано в комментариях, и вы можете легко увидеть соответствие.

while(i

В следующем отрывке кода видно, что вертикальная синхронизация выглядит почти так же, как вывод обычных горизонтальных линий. Разница в том, что вместо того, что бы считаться в пикселях, как Hsync (128 пикселей), вертикальная синхронизация считается в линиях (4 линии).

//VSYNC High VSYNC_HIGH; //4 Lines Of VSYNC while(i

Это основная часть кода, но его больше, и вы можете ознакомиться с ним, скачав исходник. Мы написали программу, собрали аппаратную часть, и теперь пришло время проверить устройство и посмотреть на его работу!

Результат работы и примечания

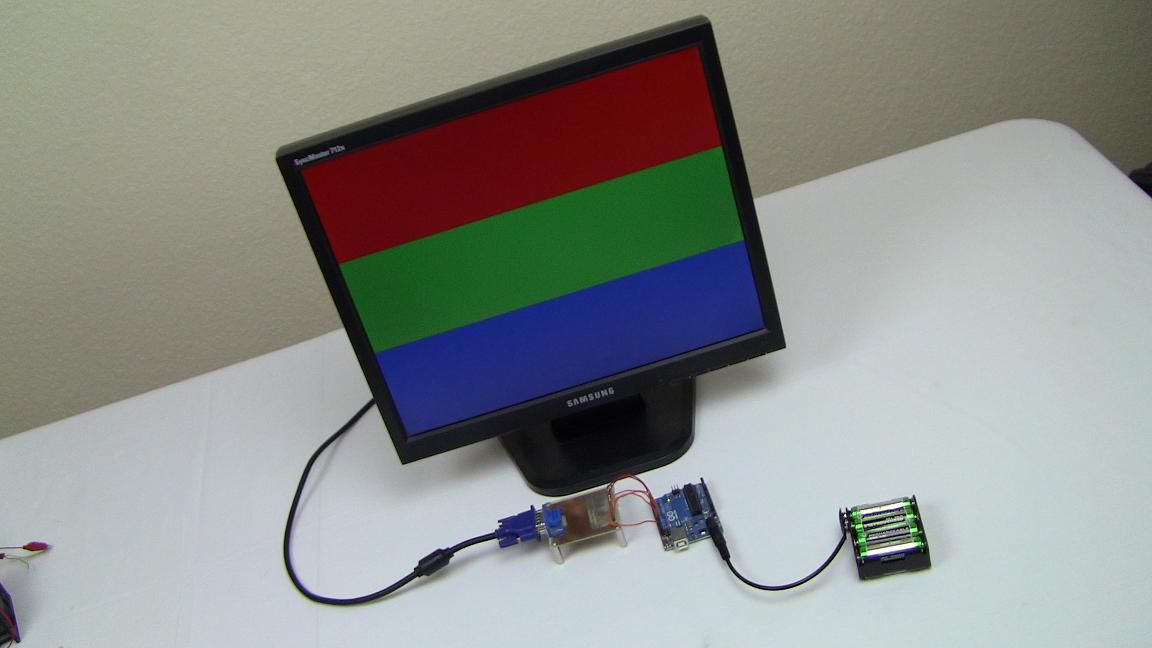

На видео показан вывод VGA сигнала с Arduino UNO на компьютерный VGA монитор. Никаких уловок и трюков, просто работа программы, и сигналы синхронизации.

Красный, зеленый и синий цвета появляются на мониторе сразу после включения питания без искажений. Надеюсь, этого достаточно, чтобы убедить вас, что эта система действительно работает, и мы выводим VGA 800×600 @ 60 Гц.

Обзор VGA на основе Arduino

Как вы уже поняли, VGA довольно трудно выводить при помощи Arduino в разрешении 800×600, а получение полноценной картинки используя только Arduino в принципе невозможно, но мы используем гибкость VGA в нашу пользу и выводим упрощенные вещи. На экран выводятся красный, зеленый и синий цвета, доказывая, что мы можем выводить упрощенный VGA.

Что теперь делать?

Я не рекомендовал бы тратить слишком много времени на вывод VGA сигналов при помощи Arduino, так как это получается намного сложнее из-за требований к таймингам. В конечном счете вы, вероятно, разочаруетесь в этом методе. Есть много VGA контроллеров, с которыми Arduino может взаимодействовать, что сильно упрощает вывод вещей на VGA монитор. Я уверен, что есть Arduino shield, дающий такую возможность.

Заключение

Если мы перечитаем цели данной статьи, то мы поймем, что у нас всё получилось. Три цвета на экране, как и ожидалось. Программа была довольно сложной, но реализуемой. Однако, динамический VGA выход намного интереснее…

Скачать скетч

Оригинал статьи на английском языке (перевод: Александр Касьянов для сайта cxem.net)
