Что такое кабельные муфты и для чего они нужны
Кабельные муфты — это изделия, предназначенные для соединения кабелей в общую линию или для их подключения к электрическим установкам. Основные функции кабельных муфт:
- Восстановление электрической изоляции в месте соединения или оконцевания кабеля
- Обеспечение механической прочности соединения
- Герметизация и защита места соединения от воздействия окружающей среды
- Выравнивание напряженности электрического поля
Муфты необходимы, так как силовой кабель поставляется с заводов отрезками ограниченной длины (200-400 метров). При монтаже кабельных линий возникает потребность соединять эти отрезки между собой, а также подключать кабель к оборудованию. Качественный монтаж муфт обеспечивает надежность и долговечность всей кабельной линии.
Основные типы кабельных муфт
По назначению кабельные муфты делятся на следующие основные типы:

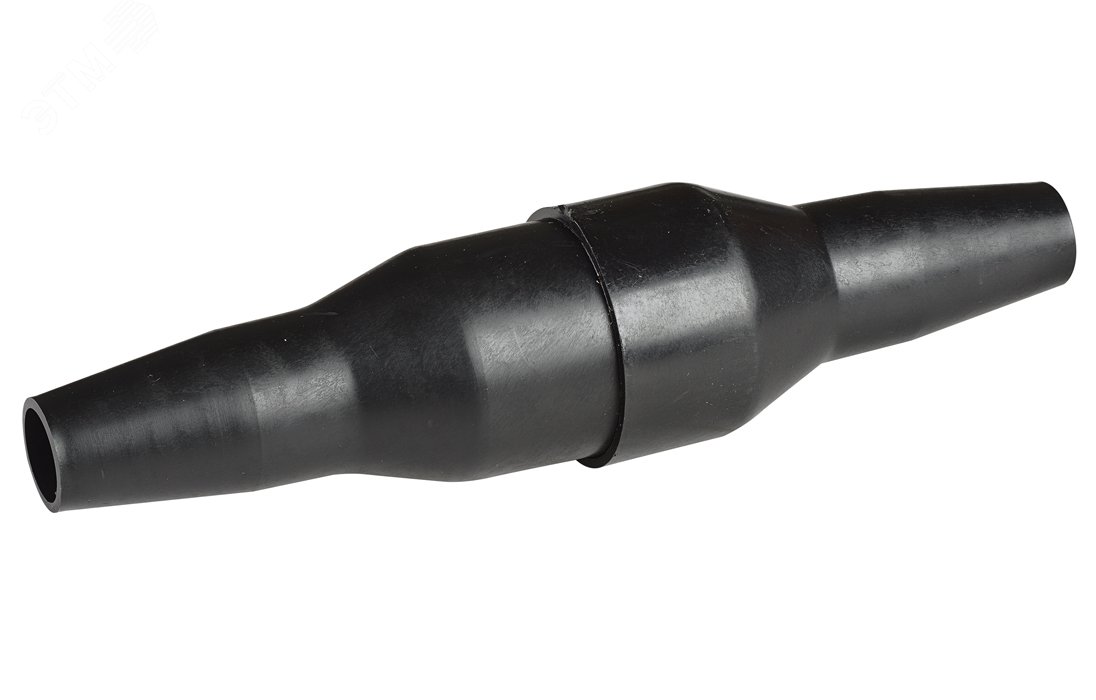

Соединительные муфты
Предназначены для соединения двух отрезков кабеля в единую линию. Обеспечивают электрическое и механическое соединение жил, восстановление изоляции и защитных оболочек кабеля.
Концевые муфты
Используются для оконцевания кабеля при подключении к оборудованию. Бывают для внутренней и наружной установки. Обеспечивают герметизацию конца кабеля и выравнивание электрического поля.
Переходные муфты
Применяются для соединения кабелей разных типов или разных сечений. Позволяют состыковать, например, трехжильный кабель с одножильным.
Ремонтные муфты
Предназначены для быстрого временного ремонта поврежденных участков кабеля. Позволяют восстановить целостность изоляции и оболочки.
Технологии изготовления кабельных муфт
Существует несколько основных технологий изготовления кабельных муфт:
Термоусаживаемые муфты
Изготавливаются из термоусаживаемых полимерных материалов. При нагреве огнем или феном усаживаются, плотно обжимая место соединения. Требуют аккуратности при монтаже.
Муфты холодной усадки
Выполнены из эластомеров, предварительно растянутых на удаляемом корде. При монтаже усаживаются за счет эластичности материала без нагрева. Обеспечивают высокое качество изоляции.
Заливные муфты
Место соединения заливается специальным компаундом, который затвердевает, образуя монолитную изоляцию. Обеспечивают хорошую герметичность.
Сухие разборные муфты
Состоят из нескольких сборных деталей, монтируемых без применения огня, клеев и компаундов. Удобны при необходимости периодического разъединения.
Преимущества муфт холодной усадки
Муфты холодной усадки имеют ряд важных преимуществ по сравнению с традиционными термоусаживаемыми муфтами:
- Простой и быстрый монтаж без применения огня и специального инструмента
- Высокое качество изоляции за счет равномерного обжатия
- Возможность монтажа при отрицательных температурах
- Эластичность, позволяющая компенсировать температурные деформации кабеля
- Стойкость к воздействию влаги и химически агрессивных сред
- Длительный срок службы — не менее 30-40 лет
Благодаря этим качествам муфты холодной усадки все шире применяются при монтаже кабельных линий, особенно на ответственных объектах.
Как правильно выбрать кабельную муфту
При выборе кабельной муфты необходимо учитывать следующие основные параметры:
Рабочее напряжение кабеля
Муфта должна соответствовать классу напряжения кабеля — 1 кВ, 6 кВ, 10 кВ, 20 кВ, 35 кВ и т.д. Использование муфты, рассчитанной на более низкое напряжение, недопустимо.
Тип кабеля
Муфты различаются для кабелей с бумажной пропитанной изоляцией, с пластмассовой изоляцией, с изоляцией из сшитого полиэтилена. Важно правильно подобрать муфту под конкретный тип кабеля.
Количество жил
Выпускаются муфты для одножильных, трехжильных и четырехжильных кабелей. Количество жил в муфте и кабеле должно совпадать.
Сечение жил
Каждая муфта рассчитана на определенный диапазон сечений жил кабеля. Необходимо выбирать муфту, соответствующую сечению используемого кабеля.
Условия монтажа и эксплуатации
Учитывается место установки муфты — внутри помещения или снаружи, в земле или на воздухе. Для наружной установки требуются муфты с усиленной внешней защитой.
Правильный выбор типа и модели муфты с учетом всех этих факторов обеспечит надежную работу кабельного соединения в течение длительного срока.
Порядок монтажа кабельных муфт
Монтаж кабельных муфт требует высокой квалификации и соблюдения технологии. Основные этапы монтажа включают:
- Обезжиривание и очистку жил кабеля
- Соединение или оконцевание жил с помощью наконечников или гильз
- Восстановление изоляции жил
- Наложение экрана для выравнивания электрического поля
- Восстановление наружной оболочки и герметизация
Для муфт холодной усадки процесс упрощается — основные изолирующие элементы натягиваются на место соединения путем удаления опорного корда. При этом не требуется применение огня или специального инструмента.
Качественный монтаж муфт имеет критическое значение для надежности всей кабельной линии. Поэтому работы должны выполняться квалифицированным персоналом с соблюдением всех требований технологии.
Особенности эксплуатации кабельных муфт
При правильном выборе и монтаже современные кабельные муфты не требуют специального обслуживания в процессе эксплуатации. Однако необходимо учитывать следующие моменты:
- Периодически проводить внешний осмотр доступных муфт на предмет механических повреждений
- Не допускать длительного нахождения муфт в воде (кроме специальных подводных муфт)
- Избегать чрезмерных механических нагрузок на муфты при протяжке и эксплуатации кабеля
- При пробое муфты производить ее полную замену, а не локальный ремонт
- Вести учет установленных муфт для своевременной замены по истечении срока службы
При соблюдении этих рекомендаций современные кабельные муфты обеспечивают надежную работу в течение всего срока службы кабельной линии.
Муфты кабельные
Так как силовой кабель поступает с заводов в кабельных барабанах (вследствие чего строительная длина кабеля составляет, как правило, 200-400 метров), возникает необходимость соединять несколько отрезков кабеля в линию.
ГОСТ 13781.0-86 п.2.28
“Срок службы муфт — нe менее 30 лет”
Зачем нужны кабельные муфты?
Силовой кабель поступает с заводов в кабельных барабанах, так как на таком барабане находится определенное количество кабеля строительная длинна, обычно 200-400 метров) то возникает необходимость соединять несколько отрезков в линию. Для этого применяют соединительные кабельные муфты.
Кроме этого необходимо подключить кабель к силовой сети. Для этого применяют концевые кабельные муфты. Так как соединение может быть выполнено на улице и в помещении концевые кабельные муфты делят на два типа для наружной и внутренней установки.
Общее определение:
Кабельные муфты — это изделия, предназначенные для соединения кабелей в общую кабельную линию или для их подключения к электрическим установкам либо воздушным линиям электропередач.
Кабельные муфты до 10 кВ.
- Соединительные кабельные муфты на основе термоусаживаемых материалов предназначены для соединения строительных длин или ремонта кабеля.
- Концевые кабельные муфты на основе термоусаживаемых материалов предназначены для оконцевания кабеля внутри помещений или на улице.

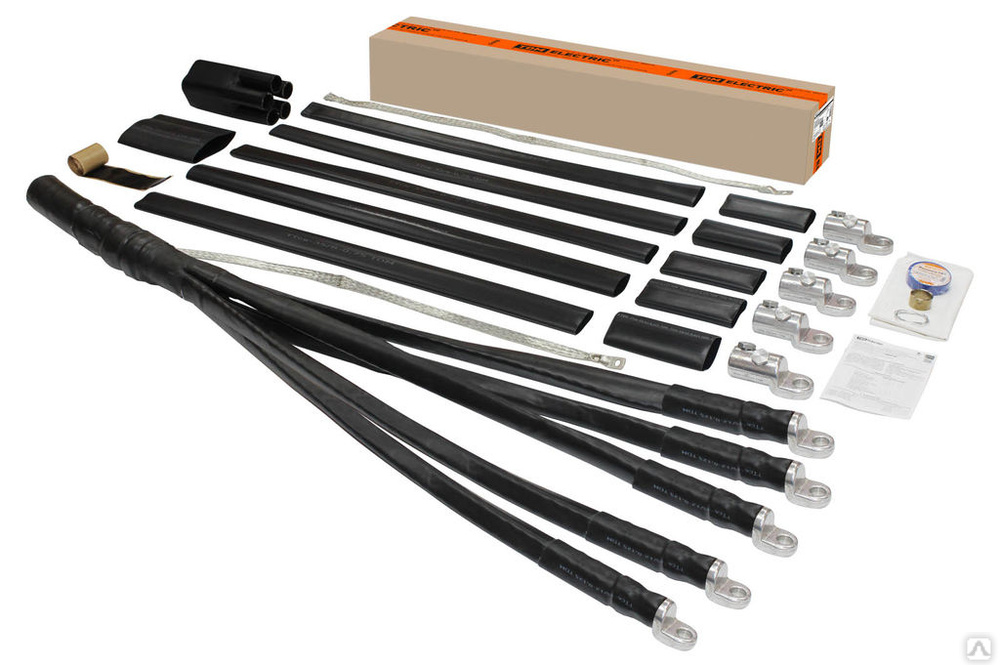

Муфты поставляются в виде комплекта монтажных и вспомогательных материалов, упакованных гофрокороб. Муфты могут комплектоваться паяным (базовая комплектация) и не паяным (НКЗ) комплектом заземления, а так же универсальным комплектом заземления (пайка+НКЗ).
Что такое термоусадка?
Муфты представляют собой комплект деталей и материалов, предназначенных для восстановления электрической, конструктивной и механической целостности кабеля.
Наиболее современными считаются муфты на основе термоусаживаемых изделий. Производство термоусаживаемых компонентов основано на технологии поперечной сшивки полимеров.
Структура условного обозначения муфт:
Пример записи при заказе муфты концевой наружной установки для 3-х жильного кабеля с бумажной маслопропитанной изоляцией сечением жил от 70 до 120 мм2 напряжением до 10 кВ:
3 КНТп-10 70-120
Типы муфт производства АО «ЗЭТА»:
| Муфты концевые до 1кВ | Муфты соединительные до 1кВ |
|---|---|
|
3 ; 4 ; 5 ПКВ(Н)Тп-1 3 ; 4 ; 5 ПКВ(Н)Тп(б)-1 3 ; 4 КВ(Н)Тп-1 |
3 ; 4 ; 5 ПСТ-1 3 ; 4 ; 5 ПСТ(б)-1 3 ; 4 СТп-1 |
| Муфты концевые до10кВ | Муфты соединительные до 10кВ |
|
3 КВТп-10 3 КНТп-10 1 ПКВТ-10 1 ПКНТ-10 |
3 СТп-10 |
*1.
Универсальная муфта для 4-х жильного кабеля до 1 кВ
2. Рекомендуется при невозможности заранее узнать тип изоляции жилы для 4-х жильных кабелей, стоимость такой муфты выше, чем на кабель с пластмассовой изоляцией
3. Муфты имеют универсальный комплект для присоединения проводника заземления: Для паяного — комплект припоев и паяльный жир. Для непаяного — пружинка, терка.
Подбор муфты по маркировке кабеля.
| 1; 3 кВ | Для кабеля с бумажной пропитанной изоляцией | ААШв(п), АСБГ, АСБл, АСБ2л, ААБл, ААБ2л, АСБл, ААБл, ААБ2л, АСШв, СБл, СБ2л, СП, СПГ, СШв, СБШв, СПШв, ААБлГ, ААБ2лШв(п), ААПл, ААП2л, ААП2лГ, ААП2лШв, АСШв, АСБ2лШв | Концевые | 3 КВ(Н)Тп-1 | |
| 4 КВ(Н)Тп-1 | |||||
| 4 КВТп-1 | |||||
| 4 КНТп-1 | |||||
| Соединительные | 3 СТП-1 | ||||
| 4 СТП-1 | |||||
| 4 СПтп-1 (СИП) | |||||
|
Для кабеля с пластмассовой (ПВХ и сшитый полиэтилен) изоляцией |
АВВГ, ВВГ, АПвВГ, ПвВГ | Без брони | Концевые | 3 ПКВ(Н)Тп-1 | |
| 4 ПКВ(Н)Тп-1 | |||||
| 5 ПКВ(Н)Тп-1 | |||||
| Соединительные | 3 ПСТ-1 | ||||
| 4 ПСТ-1 | |||||
| 5 ПСТ-1 | |||||
АВБбШв, ВБбШв, АПвБбШв, АПвБбШп, ВБВ, АВВБ, АВВБГ, ПвБбШв(п).
|
С броней | Концевые | 3 ПКВ(Н)Тпб-1 | ||
| 4 ПКВ(Н)Тпб-1 | |||||
| 5 ПКВ(Н)Тпб-1 | |||||
| Соединительные | 3 ПСТб-1 | ||||
| 4 ПСТб-1 | |||||
| 5 ПСТб-1 | |||||
|
4 жилы тип изоляции не известен |
Все вышеперечисленные | Концевые |
4 КВ(Н)Тп-1 (универсальная) |
||
| Соединительные |
4 СТп-1 (универсальная) |
||||
| Для кабеля с бумажной изоляцией, используемого для горэлектротранспорта | ААГ, ААШВ, АСГ, ААБ2Л, АСБЛ | Концевые | 1 КТ-1 | ||
| Соединительные | 1 СТ-1 | ||||
| Для кабеля с пластмассовой изоляцией, используемого для метрополитена | АВБбШнг, ВБбШнг, ПвБВнг, АПвБВнг | Концевые | 1 ПКВТ(б)-1 | ||
| 1 ПКВТ(б)-3 | |||||
| Соединительные | 1 ПСТ(б)-1 | ||||
| 1 ПСТ(б)-3 | |||||
| 6 кВ | Для кабеля с резиновой изоляцией | КГЭ, КГЭ-ХЛ | Концевые | 3 РКВТп-6 | |
|
Для кабеля с ПВХ изоляцией |
АВВГ, ВВГ, АВБбШв, ВБбШв, ВБВ, АВВБ, АВВБГ | Концевые | 3 ПКВТПб-6 | ||
| 3 ПКНТПб-6 | |||||
| Соединительные | 3 ПСТПб-6 | ||||
| 10 кВ | Для кабеля с бумажной изоляцией |
ААШв(П), ААБл, ААБлГ, ААБ2л, ААБ2лШв(п), ААПл, ААП2л, ААП2лШв, АСБ, АСБГ, АСБл, АСБ2лГ, АСБ2л, АСБл, АСП, АСПГ, АСКЛ, АСШв, АСБ2ЛШВ, СБ, СБГ, СБл, СБ2л, СБ2лГ, СП, СПГ.
|
Концевые | 3 КВТп-10 | |
| 3 КНТп-10 | |||||
| Соединительные | 3 СТп-10 | ||||
| Для кабеля с изоляцией из сшитого полиэтилена (СПЭ) | АПвВ-10, АПвП-10, АПвП2г-10, АПвПг-10, АПвПу2г-10, ПвВ-10, ПвП- 10, ПвПг-10, ПвПу-10, ПвПуМО, АПвПу-10. | Концевые | 1 ПКВТ-10 | ||
| 1 ПКНТ-10 | |||||
| 3 ПКВТпб-10 | |||||
| 3 ПКНТпб-10 | |||||
| Соединительные | 1 ПСТ-10 | ||||
| 3 ПСТб-10 | |||||
|
3-жильные БПИ-СПЭ |
ААБл, АСБГ, АСБл, АСШв, АПвВ-10, АСШв, ПвВ-10, ПвП-10 АПаП-10 и их модификации.
|
переходные | 3 СПТп-10 БПИ-Зж СПЭ | ||
| 3 СПТп-10 БПИ-1ж СПЭ | |||||
| 3 ПСПТп-10 СПЭ-1ж СПЭ | |||||

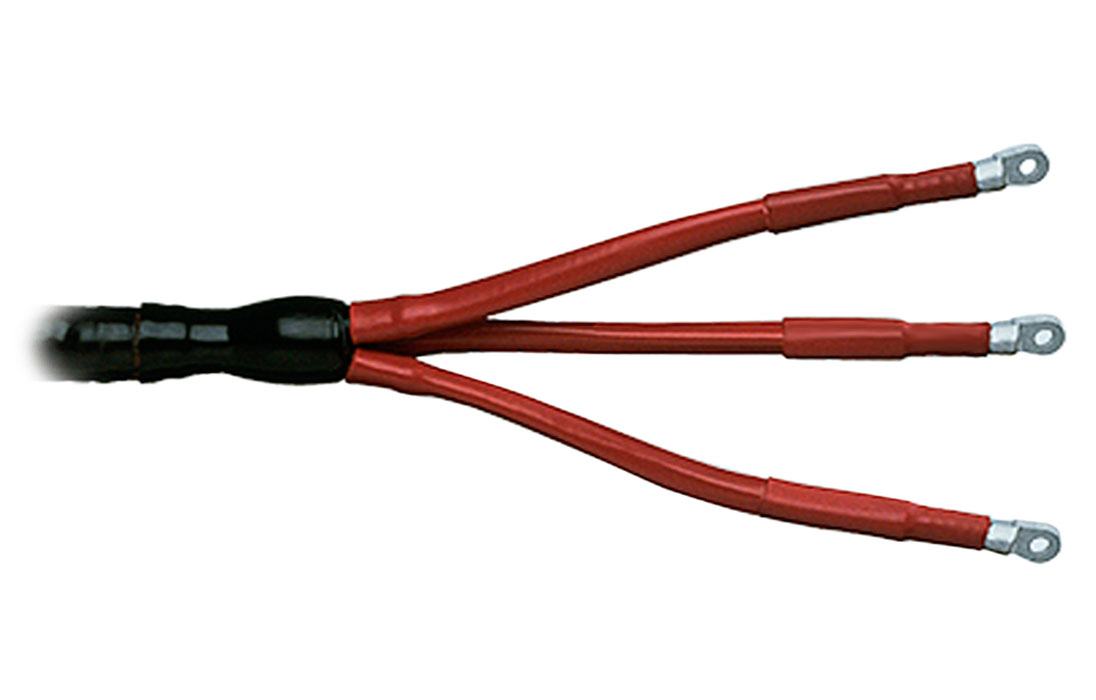

Концевая муфта для 4-х жильного кабеля с бумажной пропитанной или полиэтиленовой изоляцией на 1 кВ.
4 КВ(Н)Тп-1 (универсальная)
Соединительная муфта для 4-х жильного кабеля с бумажной пропитанной или полиэтиленовой изоляцией на 1 кВ.
4 СТП-1 (универсальная)

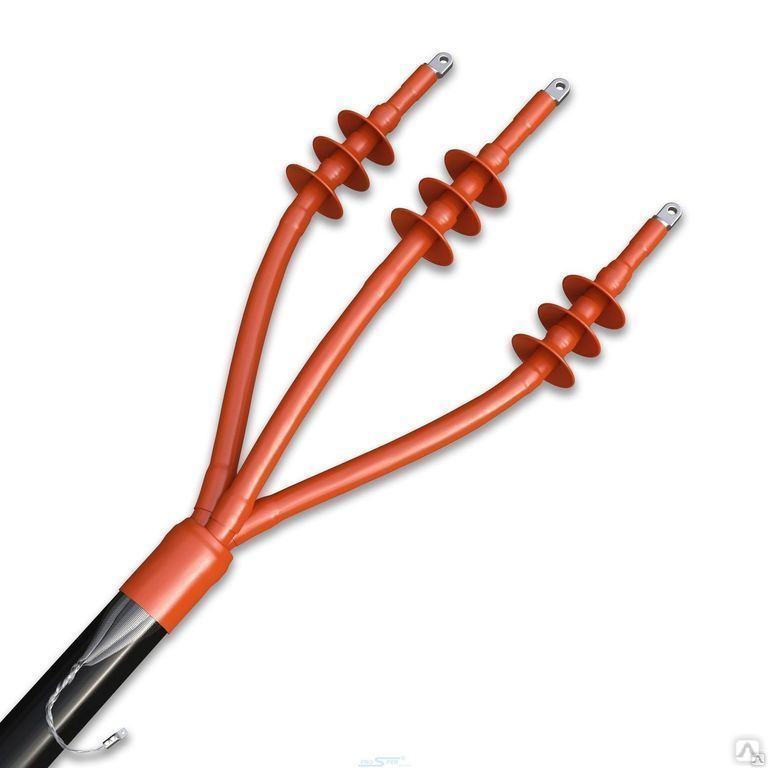

Концевые муфты для трёх жильного кабеля с бумажной пропитанной изоляцией на 10 кВ.
3 КВТп-10 и 3 КНТп-10
Соединительная муфта для трёхжильного кабеля с бумажной пропитанной изоляцией на 10 кВ.
3 СТп-10
Плюсы работы с кабельными муфтами производства АО «ЗЭТА»
- Стабильное качество.
- Наилучшее соотношение цена/качество на рынке.
- Отсутствие “упрощенных” комплектов, всегда полная комплектация.
- Комплект позволяет выполнить монтаж без “добавок” монтажника.
- Наличие разрешений на применение муфт в АО «РЭС»,
АО «МРСК Сибири», АО «МРСК Урала», АО «Оборонэнерго»,
АО «Камчатскэнерго», ЗАО «Ванкорнефть», АО АК «АЛРОСА»,
АО «ДРСК», АО «Мосэнерго». - Честная сертификация по ГОСТ 13781.0-86 в лаборатории ВНИИКП и
АНО «СЕКАБ». - Работа с рекламациями, поддержка клиентов.
Ремонтная манжета (Термоусаживаемый ремонтный кожух ТРК)
Муфты холодной усадки: полное руководство!
Когда-то кабельные соединительные и концевые муфты были заливными. Для этого использовали эпоксидную смолу, компаунд, применяли нагрев. Кабельщик ставил личное клеймо и отвечал за работу, если муфта «выстреливала» через год или два после монтажа.
Муфта не должна быть слабым местом кабельной линии и это надо признать.
Тем более что надежная и безогневая альтернатива уже создана – это технология холодной усадки. Современные муфты холодной усадки отличаются простотой установки на кабель, их монтаж вполне может осуществить электромонтер с IV группой допуска, ознакомленный с инструкцией.
Технология холодной усадки в сравнении с термоусадкой
Соединительная муфта холодной усадки представляет собой две открытые трубки из силикона или EPDM-резины (кремнийорганического эластомера). При изготовлении муфта натягивается на пластиковый легко удаляемый каркас. При монтаже каркас удаляется, а сама муфта плотно садится на поверхность кабеля или на концевую заделку.
Процесс установки современных кабельных муфт заключается в том, что материал под воздействием внешних факторов возвращается в первоначальную форму. В термоусадочных муфтах внешний фактор – открытый огонь со всеми вытекающими ограничениями, а при холодной усадке нагрев не требуется.
Радиально-прижимное действие кабельных муфт
В технологии холодной усадки используется исключительно механические свойства материала без воздействия высокой температуры.
Рис. №1. Действие поперечных межмолекулярных и межатомных связей напоминает действие пружин
Муфты холодной усадки работают как растянутая пружина. Готовая муфта сохраняет свои качества: гибкость и способность адаптироваться к форме кабеля, тем самым муфта обеспечивает устойчивое радиально-прижимное действие. Материал муфты настолько сильно натянута на корд, что при его удалении сама возвращается к своей первоначальной форме без воздействия внешних факторов.
Главные особенности термоусадки
Для монтажа термоусадочной муфты требуется равномерный нагрев поверхности кожуха муфты и чтобы обеспечить плотную усадку и одинаковую толщину стенок муфты требуется определенное мастерство монтажника.
Термоусаживаемая муфта после усадки сохраняет свою форму и размеры. А ведь кабель чутко реагирует своими размерами на изменение окружающей температуры, особенно если он расположен в грунте и, в частности, зимой.
Главная особенность муфты холодной усадки
После монтажа муфта легко «принимает» изменения геометрических размеров кабельного соединения, не меняя при этом радиально-прижимное усилие, а значит и качество герметизации.
Известно, что наибольшее количество отказов происходит в летний период. Нагрев грунта влияет на температуру кабеля. С использованием муфт холодной усадки герметичность кабельного соединения остается неизменным во всем диапазоне рабочих температур.
Таб. №1. Сравнение термоусаживаемых муфт и муфт холодной усадки
|
Тип муфты |
Термоусаживаемая муфта |
Муфта холодной усадки |
|
Ошибки монтажа |
Неравномерный нагрев. Неравномерная толщина стенок муфты. Ненадежная и недолговечная изоляция |
Возвращение к изначальной форме материала без нагрева и изменения структуры. Равномерный обжим соединения |
|
Открытый огонь |
Вероятность отказа муфты и неравномерный обжим соединения |
Радиально-прижимное действие обжима. |
|
Перепады температур, влияние на материал |
Термопластичный полиолифин жестко принимает форму кабельного соединения. Не создает постоянного радиально-прижимного действия. Не изменяется вместе с кабелем под воздействием температур. |
ЭДПМ-резина и силикон не меняют кристаллическую решетку структуры материала. Под воздействием перепада температур остаются гибкими и меняют свою форму вместе с изменяемой формой кабеля. Сохраняют герметичность соединения. |
|
Инфраструктура работы, безопасность |
Для работы с термоусадкой требуются:
|
Монтаж муфт холодной усадки не требует специальной подготовки. Электроперсоналу достаточно иметь группу допуска IV и знать инструкцию. |
|
Свойства материала |
EVA-материал:
|
Силикон:
ЭДПМ-резина:
|
Нет нужды в нагреве газом или паяльной лампой
При работе в местах скопления взрывоопасного газа необходимо прекращение других работ и вывод людей, с чем связана потеря трудоспособности.
Область применения и преимущества кабельных муфт холодной усадки
Муфты холодной усадки применяется для изоляции мест соединения/отводов и концевой заделки кабельных линий среднего напряжения 6-35кВ.
Как и любые другие муфты холодной усадки решают следующие задачи:
- Изоляция места соединения кабелей и проводников со сплошной резиновой или пластиковой изоляцией.
- Применение для подземной и погружной прокладки кабеля, для ввода в соединительную ячейку и присоединения к воздушной линии.
- Для внутренней и наружной установки.
- Для защиты от механических воздействий и гидроизоляции высоковольтных соединений.
Кроме своего основного преимущества — пластичности, муфты холодной усадки обладают рядом других не менее важных достоинств.
Простой монтаж на взрывоопасных объектах
Для монтажа муфты холодной усадки не требуется проведение огневых работ и получение соответствующих административных согласований на объектах угольной, нефтегазовой промышленности. Особенно актуально использование безопасных высоковольтных кабельных соединений и концевых заделок в местах, сопряженных с особой опасностью взрыва газа или возгорания нефтепродуктов, например, на дожимных насосных и газокомпрессорных станциях для подключения двигателей 6 кВ.
С отсутствием в технологии монтажа огневых работ исчезает необходимость в газовых баллонах, горелках, топливе для паяльных ламп; не нужен склад для хранения горючих материалов; нет необходимости в дополнительном контроле технического состояния оборудования, обучении персонала и подтверждение квалификации.
Высокое качество усадки с равномерным обжимом кабельного соединения
Если сравнивать технологии холодной и термоусадки, то у первой есть большое преимущество в качестве заделки. Качество заделки термоусаживаемой муфты во многом зависит от опыта и квалификации монтажника. Муфту с клеевым слоем трудно прогреть до требуемых 125 град С профессиональным феном, для чего требуется определенное время. Быстрее это можно сделать с помощью газовой горелки, однако перегрев материала муфты повлечет изменения в его структуре и, соответственно, недопустимые хрупкость и ломкость изоляционного слоя.
Выравнивание напряженности электрического поля
В теле любой муфты в местах среза изоляции кабеля наблюдается неоднородностью электрического поля.
Неравномерная напряженность электрического поля вызывает ускоренное старение изоляции. Именно повышенная напряженность и неравномерное распределение электрического поля приводят к снижению качества изоляции, а впоследствии к пробою.
Для выравнивания поля применяется специальная лента или заполнитель с эластомерной усиливающей изоляцией и диэлектрической проницаемостью, значительно большей, чем у изоляции кабеля. Материал с эластомерной изоляцией в конструкции муфт холодной усадки — это сложное технологическое решение, которое обеспечивает эксплуатацию муфты в течение не менее 40 лет. Испытания синусоидальным и импульсным напряжением показывают высокую надежность материала и стойкость к коронному разряду.
Физические свойства материала муфты и её поставка, в виде натянутом на удаляемый каркас, дает ряд возможностей, не характерных другим технологиям изоляции места соединения/оконечивания кабеля. Вот наиболее интересные из них:
- Разделка кабеля на длину всего до 300 мм разрешает использовать концевую муфту в небольших ячейках, например, шкафах высокого напряжения распределительных устройств.
- Быстрый и простой монтаж без проведения значительных подготовительных работ, как это бывает при термоусадке.
- Равномерная толщина изоляции по всей длине, монтаж не требует особой квалификации монтажника.
- Равномерное радиальное давление на место установки во время всего срока службы муфты, сжатие и расширение муфты вместе с кабелем во время перепада температур.
- Усадка без потерь качества во время монтажа при температуре до -20 град С.
От чего зависит цена муфты холодной усадки
Цена муфты холодной усадки зависит от ряда параметров:
- максимальное напряжение (6 — 35 кВ) — чем выше напряжение, тем дороже муфта;
- количество жил кабеля — муфты для одножильного кабеля дешевле, чем муфта на трехжильный кабель;
- максимальное сечение кабеля — чем больше сечение, тем дороже соединитель или наконечник;
- материал изготовления — дороже силикон нового поколения HTV, устойчивый к утечкам тока;
- расширенная комплектация, в которую включены цельнолитой изолятор, регуляторы электрического поля в виде дополнительной трубки и мастики, герметизирующая мастика — такая комплектация дороже чем муфта на небольшое напряжение обычной комплектации;
- рабочий диапазон температур — чем шире, тем дороже муфта. Дешевле всего муфты для применения только в закрытом помещении.
Дешевле всего муфты для применения только в закрытом помещении.Маркировка муфт
Рассмотрим маркировку муфт на примере продукции компании 3М. В обозначение входит 4 параметра:
U kB – Тип муфты – Типоразмер муфты, мм – Количество жил
Таблица 2. Расшифровка маркировки кабельных муфт.
|
Расшифровка маркировки (обозначений) муфт холодной усадки |
|
|
U kB |
82=0,6/1 кВ 91=0,6/1 кВ 92=6/10 кВ 93=12/20 кВ (внутренняя установка), 6/10 кВ (наружная установка) 94=20/35 кВ 95=27/46 кВ |
|
Тип муфты |
A – соединительная AC – соединительная муфта холодной усадки AS – соединительная муфта QS2000E AV – соединительная муфта для гибкого кабеля EB – концевая муфта холодной усадки QTII EN – концевая муфта холодной усадки EP – концевая муфта холодной усадки QTIII FS – переходная муфта |
|
Типоразмер муфты, мм |
Типоразмер муфты |
|
Количество жил |
1 – одножильный 2 – одножильный (наружный конец для установки концевых муфт) 3 – трехжильный 4 – четырехжильный |
Номенклатура муфт холодной усадки для концевой заделки
Таблица 3.
Номенклатура муфт 3М для концевой заделки кабеля
|
Сечение / Длинна (мм2/мм) |
10 кВ, 1 жильный, внутренняя установка |
10 кВ, 1 жильный, наружная установка |
10 кВ, 3-х жильный, внутренняя установка |
10 кВ, 3-х жильный, наружная установка |
20 кВ, 1 жильный, внутренняя установка |
|
50-150/280 185-500/290 300-630/290 500-1000/290 |
92-EB 62-1 RUS 92-EB 63-1 RUS 92-EB 64-1 RUS 92-EB 65-1 |
|
|
|
|
|
50-150/2550 150-300/255 400-630/290 |
|
93-EB 62-1 RUS 93-EB 63-1 RUS 93-EB 64-1 RUS |
|
|
|
|
3×35-70/300,500 3×70-95/300,500 3×120-150/300,500 3×185-300/300,500 |
|
|
92-EB 61-3 92-EB 62-3 92-EB 63-3 92-EB 64-3 |
|
|
|
3×50-70/300,500 3×95-150/300,500 3×186-300/300,500 |
|
|
|
93-EB 61-3 93-EB 62-3 93-EB 63-3 |
|
|
25-95/255 70-240/255 240-500/280 400-1000/280 |
|
|
|
|
93-EB 62-1 RUS 93-EB 63-1 RUS 93-EB 64-1 RUS 93-EB 65-1 |
Таблица 3.
Часть2
|
Сечение/ Длинна (мм2/мм) |
20 кВ, 1 жильный, наружная установка |
35 кВ, 1 жильный, внутренняя/ наружная установка |
35 кВ, 3-х жильный, внутренняя/ наружная установка |
45 кВ, 1 жильный, внутренняя/ наружная установка |
|
25-95/255 70-240/255 185-500/280 400-1000/280 |
94-EB 62-1 94-EB 63-1 94-EB 64-1 94-EB 65-2 |
|
|
|
|
50-185/525 70-500/525 400-800/551 |
|
94-EP 628-2 94-EP 638-2 94-EP 648-2 |
|
|
|
70-500/2200 |
|
|
94-EB 658-2 |
|
|
70-400 |
|
|
|
95-EB 62-2 |
Выбор муфты холодной усадки
На выбор кабельной муфты влияют следующие параметры:
- Рабочее напряжение. Несмотря на то, что все изделия объединены общим определением – среднее напряжение (6-35 кВ), в маркировке конкретной муфты указано значение рекомендуемого напряжения.
- Назначение – соединительная муфта холодной усадки или концевая.
- Количество жил кабеля. Муфты для кабеля на четыре или пять жил делается по специальному заказу.
- Сечение кабельной жилы.
- Способ установки. Наружная или внутренняя установка, подземная прокладка кабеля или воздушный ввод. Особенность наружного монтажа. Например, для кабельных муфт наружной установки серии 3M QS2000E 92-AS 620-1 требуется дополнительная защита кожуха муфты, изготовленная из EPDM резины, которая защищает его от УФ-излучения. Защита представляет собой ленту ПВХ Scotch 22, обычно поставляется отдельно, ее приобретают только когда планируется установка муфты на открытом воздухе.
- Комплектация. Компания «СвязьКомплект» предлагает муфты холодной усадки 3М в наборах от производителя и собственной комплектации. Муфты концевой заделки в комплектах SKK поставляются с наконечниками, а соединительные муфты комплектуются соединителями. Наборы 3М соединителями и наконечниками не комплектуются, их необходимо покупать отдельно.
- Тип наконечника. Муфта для кабеля с маркировкой RUS, применяется с любым типом наконечника. Для других кабелей выбор типа наконечника лучше поручить специалисту.
Несмотря на то, что все изделия объединены общим определением – среднее напряжение (6-35 кВ), в маркировке конкретной муфты указано значение рекомендуемого напряжения.
Муфты концевой заделки в комплектах SKK поставляются с наконечниками, а соединительные муфты комплектуются соединителями. Наборы 3М соединителями и наконечниками не комплектуются, их необходимо покупать отдельно.
Видеобиблиотека
1. Обзор технологий холодной усадки 3М для кабелей с изоляцией из сшитого полиэтилена
На этом видео вас ждет сравнение технологии термоусадки и холодной усадки, а также обзор концевой муфты серии 92/93-EB.
2. Монтаж соединительной муфты холодной усадки 3M на кабель 35 кВ
3.
Монтаж концевой муфты холодной усадки 3М серии QT3 на напряжение 6-35 кВ (QTIII 35кВ 94 EP)
Каталог кабельных муфт 3М
Остались вопросы?
Оставьте свои контакты, и наши специалисты ответят на любые ваши вопросы по муфтам холодной усадки!
Телефон
Текст письма
*
* — Обязательное для заполнения
Для чего нужны кабельные муфты
Перейти к списку
Все статьи /
тесли статья кабельная муфта эксперт
Длина кабельной коммуникации может составлять десятки километров, тогда как монтажная длина куска кабеля обычно ограничивается размером перевозимой катушки. По этой причине зачастую протяженную кабельную коммуникацию приходится делать составной — из соединенных последовательно фрагментов максимально доступной длины, и уже полученную конструкцию подключать куда нужно.
Для решения описанной задачи применяют соединительные переходные муфты и концевые муфты. Соединительные переходные муфты позволяют сопрягать кабели разных типов и служат для объединения кусков кабелей в один цельный. С тем чтобы уложить полученный кабель в траншею и закопать его. Концевые муфты нужны для присоединения концов кабелей к щитам или другому оборудованию.
Требования ко всем характеристикам и параметрам соединительной муфты для силовых кабелей достаточно строги. Муфта обязана обеспечить минимальные потери электричества при прохождении тока через место соединения. Поэтому крайне важно, чтобы площадь контакта на переходах жила-муфта и муфта-жила была бы чуть больше сечения жилы.
Усилие при обжиме муфты должно обеспечить очень плотный контакт и максимальную проводимость готового соединения. Вот почему для крепления любых муфт (соединительных и концевых) используются специальные гильзы с крепежными деталями и обжимом.
Изоляция муфты и соединения в целом должна с запасом выдержать межфазное напряжение, быть механически прочной и влагостойкой с учетом постоянного нахождения кабеля в грунте.
Выбирая соединительную муфту для кабеля, необходимо руководствоваться следующими его параметрами: количество проводов в кабеле, площадь сечения жил, материал жил, максимальное напряжение, вид межфазной изоляции и защитной оболочки кабеля. В зависимости от максимального напряжения коммуникации, соединительные элементы подразделяются на применяемые для высоковольтных сетей и для сетей с напряжением менее 1000 вольт.
Обычно максимальное количество проводов, которые соединяются при помощи одной муфты — до четырех, но существуют также ситуации, хотя и редкие, когда проводников на одну муфту приходится более четырех.
При монтаже муфты сначала концы кабеля разрезают и снимают с них изоляцию, после чего подготавливают поверхности проводников: срезают изоляцию на длину половины муфты.
После этого вставляют по два конца соединяемых проводов с двух сторон в соответствующие соединительные элементы муфты и крепко фиксируют все при помощи крепежных деталей. Аналогичным образом фиксируют клеммы.
Другие статьи
Новый уровень модульного оборудования – ARMAT IEK
Самая долгожданная новинка последнего года – новая линейка модульного оборудования ARMAT IEK.
IEK ARMAT
Все статьи /
Электроустановочные изделия в интерьере: как подобрать ЭУИ под дизайн помещения
Розетки и выключатели в квартире вполне способны не только гармонично вписаться в любой стиль, но и стать неотъемлемой частью интерьера.
дизайн интерьеров эуи электроустановочные изделия розетки и выключатели в дизайне выбрать розетки и выключатели для квартиры
Все статьи /
Электрощит для квартиры и частного дома: основные отличия
Электрический щит – это в первую очередь защита жизни и здоровья человека от поражения электрическом током, а во вторую защита имущества в виде не только электроприборов, но и дома, жилья в целом.
электрощит сборка электрощита купить электрощит подключение электрощита электрощит для дома электрощит в квартире
Все статьи /
Купить розетки и выключатели в квартиру. Какие выбрать?
Электроустановочные изделия уже давно стали элементом интерьера.
эксперт тесли электрика tesli розетки и выключатели в квартире какие розетки и выключатели купить
Все статьи /
Уличные светильники: организация освещения в частном доме и на придомовой территории.
Правильно организованная подсветка загородного дома уличными светильниками должна быть не только функциональной, но и отвечать всем нормам безопасности.
светильники tesli эксперт тесли дизайн уличное освещение
Все статьи /
Разводка электрики в деревянном доме
При монтаже проводки в деревянном доме своими руками очень важно соблюсти все меры безопасности и позаботиться о качественных элементах электрооборудования.
ретро-проводка Tesli эксперт Тесли разводка электрика
Все статьи /
Кабельная оплетка, плетеная муфта и проволочный ткацкий станок для прокладки кабелей
Похоже, JavaScript отключен или заблокирован в вашем текущем браузере. Отключенный JavaScript значительно снижает функциональность нашего сайта, поэтому, чтобы вы могли наслаждаться наилучшей работой в Интернете, мы рекомендуем вам снова включить JavaScript или отключить любые надстройки, блокирующие JavaScript, которые вы могли установить ранее.
Вы можете узнать, как включить JavaScript в своем браузере, перейдя на http://activatejavascript.org. А пока, если у вас есть какие-либо вопросы или вы просто предпочитаете оформить заказ по телефону, позвоните нам по бесплатному номеру 1-833-3CABLEORG (1-833-322-2536) — мы будем рады помочь.
Стандартные вкладыши
Стандартные обертывания
Устойчивый к истиранию
Advanced Engineering
Высокая температура
Specialty
Metal & Shietding
Электрическая изоляция
Dipl Wire Loom
Specialty & Hap Rated
. Принадлежности
Спиральная обмотка
Толстостенная защитная спираль высокой плотности
Огнестойкая антистатическая спиральная обмотка
NightGlow Luminescent Spiral Wrap
Richco Standard® Flame Retardant Slit Harness Wrap
Panduit Pan-Wrap™ Split Harness Wrap and Tool
EMT Conduit
Flexible Metal Conduit
Non-Metallic Conduit
Fittings & Accessories
Инструменты и аксессуары для кабелепроводов
ПОЛЕЗНЫЕ СОВЕТЫ И РЕСУРСЫ
Кабельные муфты
Кабельная муфта — одно из самых привлекательных и разнообразных решений для управления проводами.
Ищете ли вы проволочный ткацкий станок, кабелепровод, плетеную оплетку или спиральную обмотку, у нас есть решение для вашей области применения.
Кабельный жгут и кабелепровод обеспечивают полную защиту кабелей и проводов от истирания, влаги и непогоды.
Плетеный рукав— один из самых популярных вариантов, и у нас есть множество разновидностей: от ПЭТ-пленки общего назначения до рукава из стекловолокна для промышленного применения при высоких температурах. Мы предлагаем широкий диапазон прочности: от майлара для эстетичной маскировки кабеля до чрезвычайно прочного тефлона. И все между ними! У нас также есть широкий ассортимент инструментов, которые помогут вам нарезать и запечатать наши различные рукава. Если вы ищете муфты для компьютерных кабелей, чтобы укротить компьютерные кабели для вашего дома или офиса, или вам нужны специальные муфты для автомобильных, военных или даже аэрокосмических приложений, у нас есть муфта для этого.
Спиральная обмотка помогает надежно зафиксировать кабели и шланги, а также позволяет проводам входить и выходить из жгута в любой желаемой точке разрыва, предоставляя вам больше свободы.
Кабельная изоляция — один из наиболее эффективных способов организации и защиты
Непослушные провода неприятны на многих уровнях и могут также вызвать серьезные проблемы для вашей кабельной системы. CableOrganizer.com предлагает ряд решений для управления вашими проводами и предлагает серьезную защиту от износа.
Зачем использовать кабельную муфту?
Провода поставляются с небольшой защитой вокруг них, потому что в противном случае мы бы страдали от поражения электрическим током и опасности возгорания слева и справа. Однако защита, с которой поставляется проводка, не предназначена для работы в серьезных условиях, когда проводка часто требуется больше всего. Даже если условия не суровые, оплетка может помочь продлить срок службы ваших кабелей за счет защиты от истирания, влаги, колебаний температуры и элементов.
Мы предлагаем три типа кабельных оболочек: проволочные и кабелепроводные, плетеные и спиральные. Плетеные рукава, как правило, являются одним из наших самых популярных товаров, но у нас есть множество разновидностей в каждой категории.
Вот немного больше информации о каждом!
Ткацкий станок и канал
Трубки для проволочных ткацких станков предназначены для использования внутри помещений, чтобы помочь с организацией шнуров и защитить их от износа. Даже дома или в офисе кабели подвергаются воздействию таких вещей, как движение людей, истирание, химические вещества, такие как краска и чистящие средства, и коррозия. Трубки для проволочных ткацких станков защищают от всего этого, и у нас даже есть разновидности, которые не распространяют горение.
Кабелепровод
сравним с проволочным жгутом, но используется в более крупных приложениях, где оптические, электрические, коммуникационные и низковольтные кабели необходимо прокладывать под землей или снаружи на больших пролетах. Они полностью закрыты и в основном продаются оптом.
Плетеный рукав
Плетеный рукав — отличный способ защитить кабели, придав им необходимую форму. Они очень просты в установке и доступны в металле, углеродном волокне, ткани, термоусадке, кевларе, тефлоне, стекловолокне, нейлоне и растворе ПЭТ для общего применения.
Плетеный рукав
поможет вам упорядочить провода, кабели и даже шланги, поскольку расширяемый размер позволяет связать несколько вещей вместе. Они подходят для дома или офиса, а также могут использоваться в автомобилях, военных и на лодках. В зависимости от ваших конкретных потребностей многие модели, которые мы предлагаем, являются огнестойкими, а также могут защищать от элементов и различных химических веществ.
Спиральные бинты
Спиральные обмотки обеспечивают безопасность и защиту кабелей, а дополнительное преимущество позволяет вам точно выбирать, где каждый кабель, который вы связываете вместе, входит или выходит из обмотки. Это делается без особых усилий, просто протягивая провода между витками обмотки.
Существуют простые модели
, которые помогут вам оставаться организованными и держать кабели подальше от людей и домашних животных, в то время как другие предназначены для машин, оборудования и даже буровых установок.
Кроме того, у нас даже есть варианты со светящимися в темноте, чтобы вы могли легко найти их при слабом освещении, и огнестойкие варианты, чтобы вы могли быть уверены, что ваши кабели не повредятся при повышении температуры.
Это не заканчивается!
Будучи универсальным магазином, мы предлагаем не только необходимую кабельную оболочку, но и все монтажные кронштейны, зажимы, аксессуары, соединители и инструменты, облегчающие установку.
Руководство по плетеным кабельным муфтам— AerosUSA
Если в вашей отрасли используются электрические кабели, вам, вероятно, потребуется надежная защита кабелей. С таким количеством продуктов на рынке сделать правильный выбор может быть сложно.
Когда вы рассматриваете, например, кабельные муфты с оплеткой, вам нужно понять, как они работают, какую защиту они обеспечивают, а также условия и области применения, для которых они наиболее подходят. Мы составили это руководство, чтобы дать вам полное представление об использовании и преимуществах плетеных кабельных муфт, а также несколько советов по выбору правильного размера и надлежащей герметизации муфт.
Что такое кабельная муфта с оплеткой?
Кабельная муфта с оплеткой, также известная как защитная муфта для проводов, представляет собой кабельный органайзер и протектор. Эти рукава часто содержат плетеные пластиковые волокна, обычно тканые из полиэстера или другого пластика, хотя также можно использовать кабельные рукава с металлической оплеткой.
Для чего используется плетеная кабельная муфта? Эти полезные продукты экранируют провода и кабели в промышленных приложениях. Они обеспечивают превосходную защиту от коррозии, истирания, тепла, влаги, химических веществ и электромеханических волн.
В отличие от многих других вариантов защиты кабеля, которые часто состоят из гладкого цельного пластика или металла, плетеные кабельные муфты имеют относительно открытое плетение. Эта конструкция имеет ряд преимуществ. Он легко рассеивает тепло через отверстия и позволяет влаге быстро испаряться. Это обеспечивает превосходную гибкость и позволяет сотрудникам легко осматривать кабели на наличие повреждений, когда это необходимо.
Плетеные кабельные муфты долговечны и надежны, и они часто имеют уникальную конструкцию, оптимизирующую их для конкретных целей, таких как огнестойкость или защита от грызунов. Они обеспечивают превосходную защиту кабелей, используемых даже в самых тяжелых промышленных условиях.
Просмотр кабельных муфт с оплеткой
Какие материалы используются в кабельных муфтах с оплеткой?
Различные типы пластиковых волокон часто входят в состав защитной оболочки. Вот несколько материалов, обычно используемых в плетеных кабельных муфтах, а также некоторые из их преимуществ и недостатков:
1. Нейлон
Нейлоновая муфта представляет собой плетеную моноволоконную оплетку, и она выгодна для защиты кабелей благодаря своей легкости и гибкости. Благодаря этим свойствам нейлоновые втулки легко устанавливаются, а также легко настраиваются в соответствии с вашими уникальными эксплуатационными потребностями и требованиями к оборудованию. Кабельные муфты с нейлоновой оплеткой легко соответствуют разным формам и размерам, поэтому вы можете защитить свои кабели, даже если они различаются по размеру или имеют неправильную форму.
Эти втулки идеально подходят для применений, требующих высокой степени гибкости, например, для жгутов проводов, используемых в автомобильной промышленности.
Нейлон также обеспечивает эффективную стойкость к истиранию, поэтому он отлично подходит для использования в кабельных сборках и автомобильных устройствах, где кабели регулярно подвергаются чрезмерному износу. Он также очень эффективен при отталкивании влаги. Многие компании используют нейлоновые плетеные рукава, когда им нужна проверенная защита от повреждения водой, которое может вызвать функциональные проблемы, поломки и пожары. Это идеальный материал для влажных применений, связанных с кабелями.
Поскольку рукав с нейлоновой оплеткой защищает от широкого спектра факторов окружающей среды, он полезен во многих сложных промышленных условиях. Тем не менее, он обеспечивает меньшую температурную стабильность, чем некоторые другие варианты, и предлагает ограниченную химическую стойкость, устойчивость к коррозии и ультрафиолетовому (УФ) излучению.
2. Полиэстер
Кабельная оплетка из полиэстера отличается превосходной стойкостью к истиранию и высокой общей термо- и механической защитой. Он чрезвычайно гибкий и может расширяться в три раза по сравнению с первоначальным объемом, чтобы легко вместить кабели большого размера и неправильной формы. Он также предлагает отличную изоляцию.
Привлекательность полиэстера для промышленного применения во многом обусловлена его превосходной устойчивостью к коррозии и высоким температурам. Эти свойства делают кабельные муфты с полиэфирной оплеткой хорошим выбором для таких приложений, как электроника и некоторые автомобильные приложения. Кабельные муфты с полиэфирной оплеткой менее стабильны, чем другие варианты, при экстремально высоких температурах и обладают ограниченной химической стойкостью и устойчивостью к ультрафиолетовому излучению.
3. Полиэтилентерефталат (ПЭТФ)
Полиэтилентерефталат представляет собой особый тип полиэфира. Он легкий и гибкий, как нейлон.
Кабельные муфты с оплеткой из ПЭТ просты в установке и легко адаптируются к различным формам кабелей и различным применениям.
Плетеный полиэтиленовый рукав хорошо известен своей долговечностью и превосходной устойчивостью к воде и жидкости. В приложениях, где кабели подвергаются воздействию чистящих химикатов и автомобильных жидкостей, таких как бензин и моторные жидкости, ПЭТ часто является естественным выбором. ПЭТ также обладает высокой устойчивостью к истиранию, высоким температурам, ультрафиолетовым лучам и сильным ударам. Это помогает снять напряжение с натянутых кабелей, предотвращая появление трещин и поломок и обеспечивая более длительный срок службы.
ПЭТ также уникален тем, что обладает исключительно высоким потенциалом расширения. Он может расширяться в три раза по сравнению с первоначальным диаметром, чтобы его можно было легко разместить на больших кабелях или кабелях неправильной формы.
Как и нейлоновые рукава, рукава с полиэтиленовой оплеткой выгодны для широкого спектра сложных промышленных применений, поскольку они обеспечивают всестороннюю защиту от внешних и эксплуатационных факторов стресса.
Тем не менее, рукава из ПЭТ бывают разных видов, поэтому вам необходимо тщательно проверить варианты, чтобы убедиться, что они подходят для ваших операций. Они также предлагают более ограниченную коррозионную стойкость, чем многие другие варианты.
4. Полифениленсульфидная мононить (PPS)
Даже среди обычно легких плетеных кабельных муфт PPS невероятно легкий. Он исключительно хорошо противостоит растворителям и другим химическим веществам и обычно используется в плетеных рукавах, используемых для кабельных сборок, требующих высокой термостойкости и огнестойкости.
Высокая химическая стойкость, влагостойкость, стабильность при высоких температурах и исключительная износостойкость делают его идеальным для чувствительных приложений, таких как телекоммуникации и аэрокосмическая промышленность. Инертность к топливу, кислотам, сильным основаниям и пару также делает кабельные муфты с оплеткой из ПФС предпочтительным выбором в условиях, связанных с воздействием этих веществ.
Однако PPS менее гибок, чем многие другие альтернативы, и обеспечивает лишь ограниченную защиту от УФ-излучения и коррозионную стойкость.
5. Номекс
Кабельные муфты с оплеткой из номекса легкие и легко растягиваются, а также отличаются впечатляющей огнестойкостью и термостойкостью. Они обеспечивают превосходную защиту от химикатов, растворителей, влаги и истирания, а также имеют исключительно высокую температуру плавления.
Номекс также обладает впечатляющей устойчивостью к излучению, включая рентгеновское, бета- и гамма-излучение, а также к некоторым типам кислот. Однако он менее гибок, чем многие другие типы плетеных кабельных муфт, и обеспечивает лишь ограниченную коррозионную стойкость и защиту от УФ-излучения.
Преимущества кабельных муфт с оплеткой
Кабельные муфты с оплеткой выгодно использовать во многих коммерческих и промышленных целях. Вот несколько преимуществ, которые они предлагают:
- Гибкость: Как мы уже говорили, большинство плетеных кабельных муфт очень гибкие, особенно по сравнению с такими альтернативами, как металлические трубы, которые имеют свои плюсы и минусы. Они могут легко вписаться в ограниченное пространство, пройти через сложные конфигурации оборудования и соответствовать различным формам и размерам кабелей.
- Лучшая организация: Кабельные муфты в оплетке позволяют компаниям лучше организовать свои многочисленные кабели. Они собирают расползающийся лабиринт проводов или кабелей в аккуратную компактную оболочку, которая улучшает профессиональный вид рабочего места. Они также помогают вашей компании сэкономить время, быстро определяя, какие кабели куда идут.
- Устойчивость к повреждениям: Прочные плетеные кабельные муфты защищают кабели от порезов и истирания. Их прочная конструкция позволяет им выдерживать более сильные механические нагрузки, чем провода или кабели.
- Отвод влаги: Плетеные рукава способствуют отводу влаги благодаря своей ажурной конструкции. Влага легко просачивается сквозь плетение, вместо того чтобы собираться вокруг кабелей и потенциально вызывать повреждения водой, короткие замыкания и пожары.
- Дополнительная амортизация: Прочные, плотно прилегающие плетеные рукава обеспечивают амортизацию и защищают кабели внутри от ударных повреждений. Они бесценны в приложениях, где ожидаются вибрации и сильные удары.
- Эффективная теплопередача: Плетеные кабельные муфты способствуют теплопередаче благодаря своей ажурной конструкции. Тепло, которое накапливается вокруг кабелей, может эффективно рассеиваться через рыхлое плетение, а не накапливаться и потенциально вызывать проблемы с электричеством или пожары.
- Сужение вокруг кабелей неправильной формы: Гибкость плетеных рукавов означает, что они плотно сжимаются даже вокруг кабелей неправильной формы. Они обеспечивают эффективную амортизацию и защиту, не создавая зазоров, в которых может собираться влага или которые могут быть повреждены.
- Возможности расширения: Огромный коэффициент расширения многих плетеных кабельных муфт означает, что они подходят для больших кабелей. Эти рукава идеально подходят для кабелей большого размера, которые могут не соответствовать требованиям более жесткой защиты кабеля.
Они могут легко вписаться в ограниченное пространство, пройти через сложные конфигурации оборудования и соответствовать различным формам и размерам кабелей.
Эти рукава идеально подходят для кабелей большого размера, которые могут не соответствовать требованиям более жесткой защиты кабеля.Просмотр кабельных муфт с оплеткой
Где использовать кабельные муфты с оплеткой
Кабельные муфты с оплеткой идеально подходят для широкого спектра промышленных применений. Вот некоторые отрасли, в которых используются плетеные кабельные муфты:
- Морское судно: Из-за их высокой эффективности в воде и других жидкостях кабельные муфты с оплеткой очень востребованы во многих морских и прибрежных применениях. Они распространены в судовых двигателях, панелях управления и распределительных щитах.
- Автомобильная промышленность: Аналогично, из-за их высокой эффективности при работе с моторными жидкостями и устойчивости к истиранию плетеные рукава идеально подходят для использования в некоторых автомобильных устройствах, в том числе во многих гибридных транспортных средствах. Они являются частыми компонентами вокруг кабелей в двигателях и электронных системах транспортных средств.
- Военные: В тяжелых военных условиях плетеные кабельные муфты необходимы для их устойчивости к множеству факторов окружающей среды и эксплуатационных факторов. Они полезны в транспортных средствах и многих типах техники.
- Робототехника: точные движения, необходимые в робототехнике и автоматизации, требуют очень гибкой защиты кабеля. Кабельные муфты с оплеткой обеспечивают необходимую гибкость и превосходную устойчивость к условиям, которые могут повредить дорогие и чувствительные продукты.
- Производство: Эксплуатационные нагрузки на станки, используемые в производстве, часто требуют защиты кабелей. Долговечность плетеных кабельных муфт, широкие сопротивления и возможность расширения делают их идеальными для использования с оборудованием для тяжелых условий эксплуатации в этих сложных условиях.
- Производство электроэнергии: Традиционные электростанции и объекты возобновляемой энергетики полагаются на кабельные системы для надежного функционирования. Кабельные муфты в оплетке защищают от УФ-излучения, пыли, тепла, воды, ветра и огня, особенно при эксплуатации на открытом воздухе, обеспечивая необходимую гибкость.
- Железнодорожный транспорт: В отрасли железнодорожного транспорта кабели, свисающие с ходовой части вагонов, подвергаются истиранию, вибрации, экстремальным температурам и таким погодным явлениям, как ветер и дождь. Кабельные муфты с оплеткой обеспечивают необходимый отвод влаги, обеспечивая при этом гибкость и защиту от механических воздействий и воздействий окружающей среды.
- Горнодобывающая промышленность и тяжелое строительство: Оборудование, используемое в горнодобывающей промышленности и тяжелом строительстве, подвергается воздействию агрессивного УФ-излучения, пыли, экстремальных температур, влаги, химикатов, жидкостей, сильных ударов и вибраций. Кабельные муфты с оплеткой обеспечивают всестороннюю устойчивость к этим факторам стресса даже в сложных условиях горнодобывающей промышленности и строительства.
Кабельные муфты в оплетке защищают от УФ-излучения, пыли, тепла, воды, ветра и огня, особенно при эксплуатации на открытом воздухе, обеспечивая необходимую гибкость.
Определение правильного размера кабельной муфты
Чтобы обеспечить наилучшую защиту кабелей, необходимо выбрать правильный размер кабельной муфты. Для этого можно предпринять следующие действия:
- Измерить диаметр кабеля: Сначала измерьте кабель, который необходимо покрыть. Вы должны быть относительно точны с этим минутным измерением.
- Выберите свободное или плотное прилегание: Затем определите, как вы хотите, чтобы кабельная муфта подходила к кабелю. Плотная посадка обеспечивает большую амортизацию, а более свободная посадка обеспечивает большую гибкость.
- Выберите диаметр: Для плотного прилегания выберите диаметр немного меньше диаметра жгута кабелей. Для свободного прилегания выбирайте диаметр немного больше, чем у пучка кабелей.
- Добавьте немного к длине: Плетеные кабельные муфты могут немного уменьшиться в длине при увеличении диаметра. Вы можете добавить несколько миллиметров к длине троса при расчете длины рукава.
Просмотрите кабельные муфты в оплетке
Управление концами кабельных муфт в оплетке
Необходимо эффективно управлять концами кабельных муфт в оплетке, чтобы предотвратить их распутывание во время использования. Концы кабельных муфт с оплеткой можно заделывать несколькими способами:
- Лента: Использование изоляционной ленты, как правило, является наиболее эффективным и экономичным методом управления концами кабельных муфт с оплеткой. Вставив кабель, плотно обмотайте концы плетеных рукавов изолентой. Для эстетической согласованности подберите ленту под цвет плетеного рукава. Этот метод прост и экономичен, хотя ленту иногда бывает трудно удалить, и она обычно не подходит для повторного использования.
- Кабельные хомуты: Кабельные хомуты — еще один быстрый и эффективный способ крепления концов гильз. Эти застежки-липучки аккуратно надеваются на концы рукавов, чтобы надежно удерживать их на месте, и их легко подобрать по цвету, чтобы они выглядели гладкими и элегантными. Они отрываются легче, чем лента, и их легко использовать повторно, если вам нужно переместить и повторно закрепить кабели.
- Термоусадочная трубка: Термоусадочная трубка требует больше времени для наложения и более безопасна после завершения наложения. Чтобы надеть термоусадочную трубку, вы наденете отрезок пластиковой трубки вниз по кабелю, а затем нагреете ее с помощью паяльной лампы или фена. Этот метод часто используется в автомобильной и авиационной промышленности, поскольку он обеспечивает теплозащиту и защиту от атмосферных воздействий при одновременном закреплении концов рукавов.
Они отрываются легче, чем лента, и их легко использовать повторно, если вам нужно переместить и повторно закрепить кабели.Надежные кабельные муфты с оплеткой от AerosUSA
Чтобы убедиться в преимуществах универсальности и надежной защиты в сложных промышленных условиях, выберите кабельные муфты с оплеткой от AerosUSA. Наши рукава находят применение в различных отраслях промышленности благодаря своей надежности, долговечности и надежной защите от механических, термических, абразивных, химических, ультрафиолетовых и коррозионных повреждений.
Мы гордимся тем, что сразу же реагируем на потребности клиентов, и наша команда опытных профессионалов рада быть вашими доверенными консультантами, когда у вас есть вопросы о наших продуктах.
Свяжитесь с нами сегодня, чтобы приобрести плетеные кабельные муфты или узнать больше.
Свяжитесь с нами Позвоните нам сегодня
Оплетка, плетеные кабельные муфты
Плетеные кабельные муфты для стандартных и специальных требований
Кабельные оплетки: организация и защита в одном изделии
Плетеные рукава в основном используются для связывания и защиты кабелей . Для этой цели идеально подходят стандартные обертывающиеся рукава, которые можно надевать и снимать одной ручкой.
Для других применений требуются плетеные кабельные муфты из специального материала и свойств . Например, есть термостойкие тканевые рукава, которые должны выдерживать высокие температуры . Существуют также рукава, обеспечивающие электромеханическую защиту, или рукава, устойчивые к разрыву и обеспечивающие превосходную защиту от истирания.
Независимо от того, покупаете ли вы шланг для ИТ или промышленной инфраструктуры, ниже вы найдете подходящий тканевый шланг для вашего применения.
Обзор продукции
Высокотемпературные кабельные муфты
Кабельные оплетки из негорючего метаарамида
Высокотемпературные кабельные муфтыHEGMAN предназначены для применения в сложных условиях, где важны требования по защите от тепла и огня и требуется механическая защита жгутов проводов.
Этот продукт обычно используется в следующих отраслях:
- Аэрокосмическая промышленность
- Оборонная промышленность
- Автоспорт
Расширяемые сетчатые кабельные муфты HEGMAN обеспечивают хорошую стойкость к истиранию , являются чрезвычайно гибкими , а также стойкими к радиации и жидкостям .
Плетеный рукав из огнестойкого полиэстера
Огнестойкий плетеный рукав HEGPV0 предназначен для использования в средах, где необходима противопожарная защита .
это самозатухающий согласно UL94 V0 и используется, например, в следующих отраслях:
- Железнодорожная промышленность
- Станки
- Робототехника и автоматика
Изготовлен из прочного полиэстера , очень устойчивого к истиранию , а также очень гибкого .
Вариант продукта Helagaine HEGPA66 представляет собой гибкую и расширяемую альтернативу рукаву , изготовленному из высокопрочная полиамидная пряжа . Это решение особенно подходит для требований автомобильной и железнодорожной промышленности.
Экранирующие втулки для проводов
Плетеный рукав для защиты от электромагнитных помех
Сетчатая кабельная оплетка HEGEMIP расширяемая и чрезвычайно гибкая : Даже изгиб более 90° не является проблемой. Это делает их идеальными для приложений с ограниченным пространством или для приложений с большим количеством движений .
Электромагнитные защитные рукава HEGEMIP состоят из смеси материалов , состоящей из безгалогенного полиэстера (пряжа для защиты от истирания) и луженой меди (экранирующая нить). Эта комбинация обеспечивает экранирование , в то время как снижает вес по сравнению с экранирующими гильзами, полностью содержащими металл.
Дополнительные преимущества:
- Поставляется со съемной внутренней трубкой для стабильности формы и облегчения введения проволоки
- Соответствует спецификациям IEC CISPR25
- Идеально подходит для высокочувствительной электроники, напр. грамм. в машинах, военной технике и автомобилях
В дополнение к стандартному типу, экранирующая трубка HEGMIP также доступна в следующих специальных вариантах :
- HEGEMIP-VG, для оборонных применений, соответствует военным нормам VG 96936-10 / Тип A
- HEGEMIP-HY, для гибридных автомобилей, серебристо-оранжевого цвета
- HEGEMIPV0, с классификацией UL94V0, для повышенных требований пожарной безопасности
Охватывающий рукав
Самозакрывающийся многоразовый защитный рукав
Самозакрывающаяся полиэфирная трубка HelaGaine Twist-In идеальна для установки на предварительно заделанную проводку или модернизированную арматуру.
Его можно открыть одним движением . Комплект легко доступен для обслуживания, ремонта и осмотра .
Вкручивающийся гарантирует легкое и простое связывание кабелей, а также удаление без разборки соединителей или фитингов. Обеспечивая очень хорошую защиту от истирания , HelaGaine Twist-In часто используется в производстве промышленного оборудования, электроники, электротехники и в автомобильной промышленности, а также в качестве защиты проводов для домашних офисов и развлекательных систем.
Для сред, где требуется высокая огнезащита , оптимальным выбором является огнестойкий защитный рукав Twist-In-FR.
Помимо стандартных катушек, Twist-In также доступен в практичной длине 2 м и 5 м.
Самозаворачивающийся тканый рукав для отпугивания грызунов
Дикие животные представляют угрозу для ваших установок. HelaGaine Twist-In-RR предназначен для защиты кабелей и шлангов от грызунов , поскольку он изготовлен из стекловолокна и полиэфирных мультифиламентов.
Этот рукав также предлагает отличные характеристики с точки зрения стойкости к истиранию , УФ-излучению, вибрации и защите от ударов .
В сочетании с химическими свойствами и воспламеняемостью , его свойствами отпугивания грызунов делают его особенно подходящим для тяжелых условий эксплуатации. HelaGaine Twist-In-RR обеспечивает защиту в неблагоприятных условиях , таких как подземные установки и канализационные системы .
Помимо других областей применения, HelaGaine Twist-In-RR также используется в следующих отраслях:
- Автомобильная промышленность
- Железнодорожный транспорт
- Телекоммуникации
Защитные рукава на липучках
HELAHOOK представляет собой плетеную кабельную муфту с застежкой-липучкой, которая благодаря своей эластичности идеально сочетается с .
Оберточная втулка может быть закрыта и снова открыта в любое время , что делает ее идеальной для модернизации .
Так как многоразовый , он также идеально подходит для временного использования .
Этот рукав используется в следующих областях применения:
- Автомобильная промышленность
- Промышленные машины
- Железнодорожная промышленность
- Управление событиями
Защитная втулка гидравлического шланга
Защитная втулка от разрыва
Чрезвычайно устойчивый к разрывам и истиранию HEGWS специально разработан для защиты гидравлических шлангов .
HEGWS защищает оборудование и людей работа в непосредственной близости от землеройных машин и в условиях механической вибрации, где возможны инъекционные травмы из-за точечных утечек под высоким давлением или разрывов шлангов.
Этот закрытый полиамидный плетеный рукав соответствует требованиям DIN EN ISO 3457 и DIN EN 1299 .
Часто задаваемые вопросы
Что такое плетеный рукав?
Плетеные рукава помогают организовывать и связывать кабели и провода . Но это еще не все: они также гарантируют электромагнитное экранирование и защиту одновременно.
Втулки доступны из различных материалов и с широким спектром свойств для различных применений : от огнестойких оплеток до защитных рукавов для гидравлических шлангов до экранированных рукавов EMI .
В то время как стандартные решения используются дома и в ИТ-среде, плетеные рукава со специальными свойствами используется практически во всех отраслях промышленности – включая автомобильную и железнодорожную отрасли, а также оборонно-космическую промышленность.
Как установить плетеный рукав?
Благодаря своей гибкости большинство плетеных рукавов можно легко натягивать вручную на упакованные товары методом толкания и скольжения. С помощью подходящего инструмента вы можете просто обрезать тканевый рукав до нужной длины (подробности см. ниже).
Оплетки из проволочной сетки HellermannTyton 9 шт.0312 поставляется со съемной внутренней трубкой , облегчающей надевание оболочки на жгуты проводов.
В отличие от трубчатых плетеных рукавов , имеются также плетеные рукава с запахом . Они особенно подходят для быстрой установки, а также для дооснащения. HellermannTyton предлагает рукава с прорезями с застежкой-липучкой , такие как HELAHOOK, и самозакрывающиеся рукава , такие как Twist-In.
Как резать плетеные рукава?
Если резать плетеные рукава обычными ножницами, концы, скорее всего, будут осыпаться.
