Какие основные отличия между кабелями АСБ и АСБл. Как конструкция влияет на характеристики и области применения этих кабелей. Где лучше использовать АСБ, а где АСБл. Какие преимущества дает дополнительный слой в кабеле АСБл.
Конструктивные особенности кабелей АСБ и АСБл
Кабели АСБ и АСБл относятся к силовым кабелям с бумажно-пропитанной изоляцией и алюминиевыми жилами. Основное отличие между ними заключается в конструкции защитного покрова:
- АСБ имеет броню из двух стальных лент без дополнительного подслоя
- АСБл содержит дополнительный слой из пластмассовых лент под броней
Буквы в маркировке кабелей обозначают:
- А — алюминиевые жилы
- С — свинцовая оболочка
- Б — броня из стальных лент
- л — наличие пластмассовых лент под броней (только у АСБл)
Влияние конструкции на характеристики кабелей
Дополнительный слой пластмассовых лент в кабеле АСБл обеспечивает ряд преимуществ:
- Повышенная защита от механических повреждений
- Увеличенный срок службы в агрессивных средах
- Более высокая гибкость кабеля
При этом кабель АСБл имеет несколько больший диаметр и вес по сравнению с АСБ аналогичного сечения.
Области применения кабелей АСБ и АСБл
Выбор между кабелями АСБ и АСБл зависит от условий прокладки и эксплуатации:
Кабель АСБ рекомендуется использовать:
- В сухих грунтах с низкой коррозионной активностью
- При прокладке в кабельных сооружениях
- В помещениях с нормальной влажностью
Кабель АСБл лучше подходит для:
- Влажных и заболоченных грунтов
- Мест с повышенной опасностью механических повреждений
- Прокладки в агрессивных средах
- Регионов с резкими перепадами температур
Технические характеристики кабелей АСБ и АСБл
Основные параметры кабелей АСБ и АСБл идентичны:
- Номинальное напряжение: 1, 6, 10 кВ
- Диапазон рабочих температур: от -50°C до +50°C
- Минимальная температура прокладки: 0°C
- Минимальный радиус изгиба: 15 диаметров кабеля
- Срок службы: 30 лет
Отличия проявляются в массогабаритных характеристиках и допустимых токовых нагрузках.
Преимущества использования кабеля АСБл
Дополнительный слой пластмассовых лент в конструкции АСБл обеспечивает ряд преимуществ:
- Повышенная стойкость к механическим воздействиям
- Улучшенная защита от проникновения влаги
- Большая гибкость при монтаже
- Увеличенный срок службы в сложных условиях
- Возможность прокладки в более агрессивных средах
Особенности монтажа кабелей АСБ и АСБл
При монтаже кабелей АСБ и АСБл следует учитывать следующие моменты:
- Минимальная температура прокладки без предварительного подогрева: 0°C
- Необходимо соблюдать минимально допустимые радиусы изгиба
- Кабели не должны подвергаться растягивающим усилиям при прокладке
- Важно обеспечить надежную герметизацию концевых и соединительных муфт
- Кабель АСБл более гибкий и удобный при монтаже в стесненных условиях
Экономические аспекты выбора между АСБ и АСБл
При выборе между кабелями АСБ и АСБл следует учитывать:
- Кабель АСБл несколько дороже из-за дополнительного защитного слоя
- АСБл обеспечивает больший срок службы в сложных условиях эксплуатации
- Применение АСБл может снизить затраты на ремонт и замену кабеля в будущем
- В стандартных условиях использование АСБ экономически целесообразнее
Нормативные требования к кабелям АСБ и АСБл
Производство и эксплуатация кабелей АСБ и АСБл регламентируются следующими стандартами:
- ГОСТ 18410-73 — Технические условия на кабели силовые с пропитанной бумажной изоляцией
- ГОСТ 31996-2012 — Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ
- ПУЭ — Правила устройства электроустановок
Соблюдение этих нормативов обеспечивает безопасность и надежность кабельных линий.
Перспективы развития кабелей типа АСБ и АСБл
Несмотря на появление современных кабелей с изоляцией из сшитого полиэтилена, кабели с бумажно-пропитанной изоляцией типа АСБ и АСБл остаются востребованными благодаря:
- Проверенной временем надежности
- Устойчивости к перегрузкам
- Экономической эффективности в определенных условиях
- Наличию большого парка установленного оборудования
Ведутся разработки по улучшению характеристик изоляционных материалов и защитных покровов для повышения эксплуатационных свойств кабелей данного типа.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Жила кабеля изготавливается в двух вариантах: однопроволочном и многопроволочном. Особенностью кабелей данного типа является их изоляция из бумаги пропитанной специальным вязким составом. Каждая жила и общая поясная изоляция покрыта слоем бумажной изоляции. Жилы кабеля АСБ 6 кВ и АСБ 10 кВ покрыты изоляцией из полупроводящей бумаги. Модуль силового элемента помещен в оболочку из прессованной свинцовой трубки. Для защиты свинца от коррозии оболочка покрывается слоем из битума, крепированной бумаги и полиэтилентерефталатных лент. Броня кабеля обеспечивается слоем стальных лент. Наружный слой кабеля из битума и стекловолокна.
Условием прокладки является отсутствие блуждающих токов и кабели не должны подвергаться в процессе эксплуатации растягивающим нагрузкам. Бронированный силовой кабель АСБ применяют в условиях возможных механические повреждений.
Силовой кабель, комплектные трансформаторные подстанции.
Кабель АСБл (ЦАСБл) | Энерго Групп
Силовой кабель ЦАСБл, АСБ2л, ЦАСБ2л, АСБ, ЦАСБ, АСБл зарекомендовал себя в условиях российского климата.
Одним из важных параметров, которые обеспечивают качественную эксплуатацию данного кабеля является соответствие требованиям специальных стандартов, а также производство монтажа кабеля в соответствии ПТЭЭП.
ЦАСБл, АСБ2л, ЦАСБ2л, АСБ, ЦАСБ, АСБл- силовые кабели предназначенные для передачи и распределения электрической энергии, в электрических сетях на напряжение 1; 6; 10кВ в стационарных установках.
ЦАСБл, АСБ2л, ЦАСБ2л, АСБ, ЦАСБ, АСБл — технические характеристики кабеля:
Номинальное напряжение:
ЦАСБ, ЦАСБл, ЦАСБ2л — 6 кВ или 10 кВ
АСБ, АСБл, АСБ2л — 1 кВ; 6 кВ или 10 кВ
Рабочая температура, °С: -50 до +50.
Минимальный радиус изгиба: не менее 15 наружных диаметров кабеля.
Буквы в наименовании кабеля ЦАСБл, АСБ2л, ЦАСБ2л, АСБ, ЦАСБ, АСБл означают:
Ц — Бумажная изоляция, пропитанная нестекаемым составом, содержащим церезин;
А — Алюминиевая токопроводящая жила;
С — Свинцовая оболочка;
Б — Броня из 2-х стальных лент;
л — В подушке под броней имеется слой из пластмассовых лент;
2л — В подушке под броней имеется два слоя из пластмассовых лент.

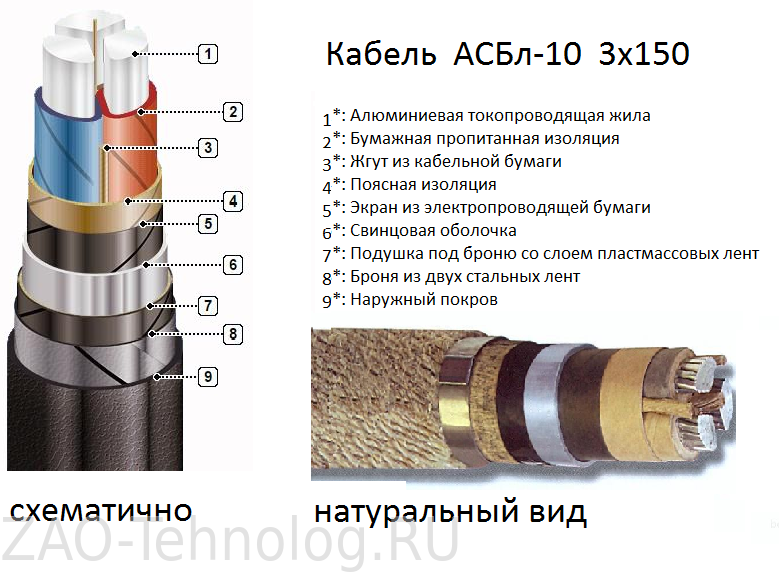

Конструкция кабеля ЦАСБл, АСБ2л, ЦАСБ2л, АСБ, ЦАСБ, АСБл.
Жила – мягкая алюминиевая секторная проволока.
Изоляция – пропитанная вязким составом бумага, для кабелей с индексом “Ц” пропитанная нестекающим составом.
Поясная изоляция – пропитанная вязким составом бумага, для кабелей с индексом “Ц” пропитанная нестекающим составом.
Экран – лента электропроводящей бумаги.
Оболочка – свинцовая оболочка, выпрессованная
Защитный покров – подушка из крепированной бумаги, пластмассовых лент для кабелей с индексами «л» и «2л», две стальные ленты и наружный покров из стеклопряжи.
Кол-во жил и сечение, мм2 | Наружный диаметр, мм | |||||||||
АСБ, АСБл, АСБ2л | ЦАСБ, ЦАСБл ЦАСБ2л | АСБ, ЦАСБ | АСБл, ЦАСБл | АСБ2л, ЦАСБ2л | ||||||
1 кВ | 6 кВ | 10 кВ | 1 кВ | 6 кВ | 10 кВ | 1 кВ | 6 кВ | 10 кВ | ||
АСБ 3х35 | 3х35 | 27 | 34 | 38 | 27,2 | 34,2 | 38,2 | 27,6 | 34,6 | 38,6 |
АСБ 3х50 | 3х50 | 28,9 | 36,1 | 40 | 29,1 | 36,3 | 40,2 | 29,5 | 36,7 | 40,6 |
АСБ 3х70 | 3х70 | 31,7 | 38,8 | 42,8 | 31,9 | 39 | 43 | 32,3 | 39,4 | 43,4 |
АСБ 3х95 | 3х95 | 35 | 41,8 | 45,7 | 35,2 | 42 | 45,9 | 35,6 | 42,4 | 46,3 |
АСБ 3х120 | 3х120 | 38,1 | 44,2 | 48,2 | 38,3 | 44,4 | 48,4 | 38,7 | 44,8 | 48,8 |
АСБ 3х150 | 3х150 | 40,3 | 46,6 | 50,6 | 40,5 | 46,8 | 50,8 | 40,9 | 47,2 | 51,2 |
АСБ 3х185 | 3х185 | 43,6 | 49,6 | 53,5 | 43,8 | 49,8 | 53,7 | 44,2 | 50,2 | 54,1 |
АСБ 3х240 | — | 47,7 | — | — | 47,9 | — | — | 48,3 | — | — |
АСБ 3х35+1х16 | — | 29,4 | — | — | 29,6 | — | — | 30 | — | — |
АСБ 3х50+1х25 | — | 31,3 | — | — | 31,8 | — | — | 32,2 | — | — |
АСБ 3х70+1х50 | — | 34,2 | — | — | 34,4 | — | — | 34,8 | — | — |
АСБ 3х95+1х50 | — | 38,3 | — | — | 38,5 | — | — | 38,9 | — | — |
АСБ 3х120+1х70 | — | 41,6 | — | — | 41,8 | — | — | 42,2 | — | — |
АСБ 3х150+1х70 | — | 44,1 | — | — | 44,3 | — | — | 44,7 | — | — |
АСБ 3х185+1х95 | — | 47,9 | — | — | 48,1 | — | — | 48,5 | — | — |
АСБ 4х35 | — | 29,7 | — | — | 29,9 | — | — | 30,3 | — | — |
АСБ 4х50 | — | 31,9 | — | — | 32,1 | — | — | 32,5 | — | — |
АСБ 4х70 | — | 34,5 | — | — | 34,7 | — | — | 35,1 | — | — |
АСБ 4х95 | — | 38,6 | — | — | 38,8 | — | — | 39,2 | — | — |
АСБ 4х120 | — | 42 | — | — | 42,2 | — | — | 42,6 | — | — |
АСБ 4х150 | — | 44,5 | — | — | 44,7 | — | — | 45,1 | — | — |
АСБ 4х185 | — | 48,4 | — | — | 48,6 | — | — | 49 | — | — |
АСБ 4х240 | — | 54,6 | — | — | 52,8 | — | — | 53,2 | — | — |
Число жил и сечение, мм2 | Расчетная масса кабеля, кг/км | |||||||||
АСБ, АСБл, АСБ2л | ЦАСБ, ЦАСБл ЦАСБ2л | АСБ, ЦАСБ | АСБл, ЦАСБл | АСБ2л, ЦАСБ2л | ||||||
1 кВ | 6 кВ | 10 кВ | 1 кВ | 6 кВ | 10 кВ | 1 кВ | 6 кВ | 10 кВ | ||
АСБл 3х35 | 3х35 | 1753 | 2554 | 3147 | 1770 | 2575 | 3170 | 1804 | 2652 | 3257 |
АСБл 3х50 | 3х50 | 2021 | 2924 | 3523 | 2038 | 5946 | 3547 | 2075 | 3028 | 3639 |
АСБл 3х70 | 3х70 | 2441 | 3407 | 4043 | 2460 | 3430 | 4069 | 2500 | 3519 | 4168 |
АСБл 3х95 | 3х95 | 3001 | 3951 | 4604 | 3022 | 3976 | 4631 | 3066 | 4073 | 4739 |
АСБл 3х120 | 3х120 | 3533 | 4464 | 5153 | 3556 | 4491 | 5181 | 3604 | 4594 | 5295 |
АСБл 3х150 | 3х150 | 4009 | 4986 | 5720 | 4033 | 5014 | 5750 | 4084 | 5123 | 5870 |
АСБл 3х185 | 3х185 | 4661 | 5666 | 6422 | 4687 | 5695 | 6454 | 4741 | 5813 | 6582 |
АСБл 3х240 | — | 5545 | — | — | 5574 | — | — | 5634 | — | — |
АСБл 3х35+1х16 | — | 2005 | — | — | 2023 | — | — | 2060 | — | — |
АСБл 3х50+1х25 | — | 2363 | — | — | 2382 | — | — | 2422 | — | — |
АСБл 3х70+1х50 | — | 2815 | — | — | 2835 | — | — | 2579 | — | — |
АСБл 3х95+1х50 | — | 3493 | — | — | 3516 | — | — | 3569 | — | — |
АСБл 3х120+1х70 | — | 4123 | — | — | 4148 | — | — | 4201 | — | — |
АСБл 3х150+1х70 | — | 4648 | — | — | 4675 | — | — | 4730 | — | — |
АСБл 3х185+1х95 | — | 5441 | — | — | 5469 | — | — | 5530 | — | — |
АСБл 4х35 | — | 2109 | — | — | 2127 | — | — | 2165 | — | — |
АСБл 4х50 | — | 2443 | — | — | 2462 | — | — | 2502 | — | — |
АСБл 4х70 | — | 2915 | — | — | 2935 | — | — | 2979 | — | — |
АСБл 4х95 | — | 3626 | — | — | 3649 | — | — | 3698 | — | — |
АСБл 4х120 | — | 4276 | — | — | 4301 | — | — | 4354 | — | — |
АСБл 4х150 | — | 4870 | — | — | 4897 | — | — | 4953 | — | — |
АСБл 4х185 | — | 5696 | — | — | 5725 | — | — | 5785 | — | — |
АСБл 4х240 | — | 6809 | — | — | 6840 | — | — | 6906 | — | — |
