Что такое АСКУЭ энергосбыт и как работает эта система. Из каких компонентов состоит АСКУЭ. Какие преимущества дает внедрение автоматизированной системы учета электроэнергии. Как происходит монтаж и настройка АСКУЭ.
Что такое АСКУЭ энергосбыт и для чего нужна эта система
АСКУЭ расшифровывается как Автоматизированная Система Коммерческого Учета Электроэнергии. Это комплекс программно-технических средств, предназначенный для автоматизированного дистанционного сбора, передачи, обработки, хранения и отображения информации о потреблении электроэнергии.
Основные задачи, которые решает АСКУЭ энергосбыт:
- Автоматический сбор данных о потреблении электроэнергии с приборов учета
- Хранение и обработка полученной информации
- Формирование отчетов о потреблении электроэнергии
- Передача данных в энергосбытовую компанию
- Контроль баланса поступления и потребления электроэнергии
- Выявление потерь и хищений электроэнергии
Внедрение АСКУЭ позволяет значительно повысить точность и оперативность учета электроэнергии, исключить человеческий фактор при снятии показаний, упростить взаиморасчеты с энергосбытовой компанией.

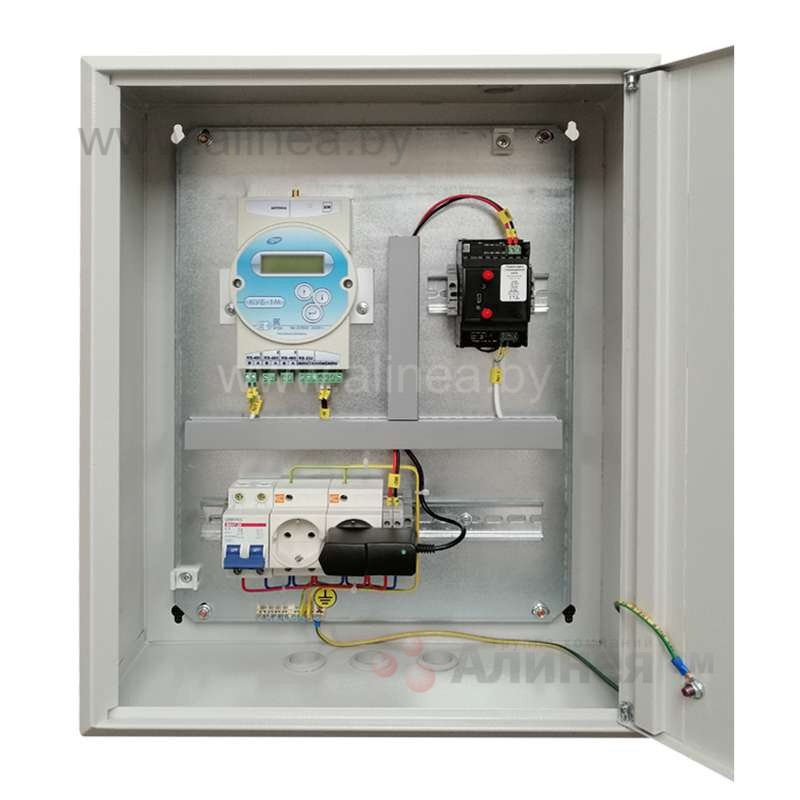

Из каких компонентов состоит система АСКУЭ
Типовая система АСКУЭ включает следующие основные компоненты:
- Приборы учета электроэнергии (счетчики) с цифровым интерфейсом
- Устройства сбора и передачи данных (УСПД)
- Каналы связи для передачи информации
- Сервер сбора и обработки данных
- Автоматизированные рабочие места (АРМ) операторов
- Специализированное программное обеспечение
Электросчетчики измеряют потребление электроэнергии и передают данные на УСПД. УСПД выполняет первичную обработку информации и передает ее на сервер по каналам связи. На сервере происходит накопление, хранение и комплексная обработка данных. Операторы с помощью АРМ имеют доступ к информации и могут формировать необходимые отчеты.
Принцип работы автоматизированной системы учета электроэнергии
Принцип работы АСКУЭ энергосбыт заключается в следующем:
- Электронные счетчики с заданной периодичностью (обычно раз в 30 минут) измеряют потребление электроэнергии
- Данные со счетчиков по цифровым интерфейсам поступают на УСПД
- УСПД осуществляет первичную обработку и временное хранение информации
- По расписанию или запросу данные с УСПД передаются на сервер АСКУЭ
- На сервере выполняется комплексная обработка, хранение и анализ полученной информации
- Через АРМ операторы могут просматривать данные и формировать отчеты
- По согласованным форматам данные о потреблении передаются в энергосбытовую компанию
Таким образом обеспечивается полностью автоматизированный процесс учета электроэнергии без участия человека.
Преимущества внедрения АСКУЭ для потребителей и энергосбытовых компаний
Внедрение автоматизированной системы учета электроэнергии дает ряд существенных преимуществ как потребителям, так и энергосбытовым организациям:
Преимущества для потребителей:
- Повышение точности учета потребления электроэнергии
- Возможность перехода на многотарифную систему расчетов
- Оперативный контроль расхода электроэнергии
- Выявление и устранение потерь электроэнергии
- Упрощение расчетов с энергосбытовой компанией
- Возможность оптимизации графика электропотребления
Преимущества для энергосбытовых компаний:
- Автоматизация процесса сбора показаний счетчиков
- Повышение достоверности учета электроэнергии
- Оперативное выявление хищений электроэнергии
- Снижение коммерческих потерь
- Возможность внедрения гибкой тарифной политики
- Повышение эффективности работы с потребителями
Таким образом, АСКУЭ позволяет сделать процесс учета и расчетов за электроэнергию более прозрачным, точным и удобным для всех участников.
Порядок монтажа и настройки системы АСКУЭ
Внедрение автоматизированной системы учета электроэнергии включает следующие основные этапы:
- Проектирование системы с учетом особенностей объекта
- Закупка необходимого оборудования и программного обеспечения
- Монтаж приборов учета и устройств сбора данных
- Прокладка линий связи между компонентами системы
- Установка серверного оборудования и рабочих станций
- Настройка каналов передачи данных
- Установка и конфигурирование программного обеспечения
- Пусконаладочные работы
- Обучение персонала работе с системой
- Опытная эксплуатация и устранение замечаний
Монтаж системы АСКУЭ выполняется специализированными организациями, имеющими необходимые лицензии и опыт. Важно правильно спроектировать систему с учетом особенностей конкретного объекта и требований энергосбытовой компании.
Особенности настройки и эксплуатации АСКУЭ энергосбыт
При настройке и эксплуатации системы АСКУЭ энергосбыт следует учитывать ряд важных моментов:
- Необходимо согласовать с энергосбытовой компанией форматы передачи данных о потреблении электроэнергии
- Требуется обеспечить надежные каналы связи между компонентами системы
- Важно настроить корректную синхронизацию времени всех устройств системы
- Следует регулярно проводить поверку приборов учета согласно установленным срокам
- Необходимо обеспечить защиту системы от несанкционированного доступа
- Нужно настроить автоматическое резервное копирование базы данных системы
Правильная настройка и обслуживание АСКУЭ позволит обеспечить ее стабильную и эффективную работу в течение длительного времени.
Перспективы развития автоматизированных систем учета электроэнергии
Развитие технологий открывает новые возможности для совершенствования систем АСКУЭ:
- Внедрение интеллектуальных приборов учета с расширенным функционалом
- Использование беспроводных технологий передачи данных (GSM, LoRaWAN, NB-IoT)
- Интеграция АСКУЭ с системами «умный дом» и «умный город»
- Применение технологий искусственного интеллекта для анализа данных
- Создание единых центров обработки данных для крупных энергосбытовых компаний
Дальнейшее развитие АСКУЭ позволит повысить эффективность энергопотребления и качество обслуживания потребителей электроэнергии.
устройство, принцип работы, порядок монтажа
- Статья
- Видео
Учет расхода как электрической, так и любой другой энергии, требует точности, оперативности и определенной степени автоматизации, за счет которой создается удобство пользования энергоресурсами. Для качественного повышения уровня контроля над потреблением и учетом электроэнергии существует специальная автоматизированная система, о которой пойдет речь далее. В этой статье мы рассмотрим устройство, назначение, принцип работы и порядок монтажа АСКУЭ.
- Что это такое
- Для чего нужен автоматизированный учет
- Из чего состоит система
- Монтаж АСКУЭ
Что это такое
Автоматизированная система коммерческого учета электроэнергии – так выглядит расшифровка аббревиатуры АСКУЭ. Ее применение в многоквартирном доме дает возможность снять показания электросчетчиков с каждой квартиры и довести их через линии связи, которые защищены кодировкой, до сервера для последующей их обработки.
С помощью АСКУЭ можно максимально быстро и в каждый отрезок времени принимать решения об изменении режима работы электрооборудования, осуществлять оперативные расчеты потребленной электроэнергии, оперативно отслеживать баланс.
Можно говорить, что монтаж системы будет удобен на объектах, где множественные точки потребления электроэнергии разбросаны по разным местам и объединены в одну сеть. Примером таких объектов являются гаражные кооперативы, уже рассмотренный многоквартирный дом, разнообразные виды поселков, будь-то дачный либо коттеджный. Помимо бытовой сферы, невозможно представить без системы АСКУЭ промышленные и транспортные предприятия, порты и железные дороги, перегрузочные терминалы и аэропорты.
Если говорить конкретно о сборе показаний, то подключение АСКУЭ предоставляет возможность точно и в срок собрать данные со всех счетчиков по отдельности, минимизирует вероятность ошибки ручного переписывания показаний, не нужно обеспечивать набор сотрудников, занимающихся сбором и правильной обработкой показаний приборов учета.
Для чего нужен автоматизированный учет
Назначение автоматизированной системы заключается в сборе данных о количестве израсходованной или отпущенной электрической энергии за определенный промежуток времени, обработке полученной информации, составлении прогнозов и анализе потребления, произведении расчетов за предоставленные объемы электроэнергии. Исходя из этого, принцип работы АСКУЭ включает в себя такие основные этапы:
- Сбор данных по потребленной электроэнергии с потребителя.
- Передача данных посредством канала связи, который кодирован.
- Обработка и анализ информации на вычислительных машинах.
Из чего состоит система
Рассматривать строение АСКУЭ целесообразно, разбив ее мысленно на некие блоки. Таких блоков будет три. Это общепринятая и наиболее распространенная компоновка, которая составляет основу системы.
Блок №1 включает в себя приборы учета энергии, которые представляют собой электронный либо индукционный электросчетчик.
Они устанавливаются у потребителя. Если установлен счетчик нового типа (электронный), то сбор информации производится через встроенный специальный порт связи. На данный момент большинство производимых приборов учета оснащены интерфейсом для включения в АСКУЭ. Если же счетчик старого образца, то есть индукционный, то применяется считывающее устройство и передача данных ведется уже непосредственно с этого датчика.
Блок №2 выполняет функцию связи. Показания, собранные с помощью первого блока с потребителей должны быть переданы и надежно защищены от неправомерного доступа. Выполнить данную функцию возможно посредством монтажа следующих линий связи:
- мобильная связь различных стандартов GPRS, 3G либо по wi-fi;
- телефонные линии связи;
- передача с помощью сети интернет;
- совокупность всех способов, для наилучшей работы системы.
Блок №3 представляет собой совокупность современных специализированных средств компьютерной обработки полученных данных.
С его помощью показания счетчиков будут собраны, обработаны и проанализированы. Технически он состоит из какого-либо сервера или компьютера с установленным программным обеспечением, которое позволит оптимально настроить все части системы.
Если визуально представить систему, то она будет иметь вид как на схеме ниже:
Еще один рисунок показывает схему АСКУЭ многоэтажного дома:
Монтаж АСКУЭ
Проектирование – самый первый этап внедрения системы, от его проведения зависят дальнейшие успешные установка и подключение АСКУЭ. В процессе проектирования учитываются такие особенности объекта, как ресурсы, учет которых будет вестись, а также объемы производства предприятия. На основании расчетов количество и вид применяемого оборудования при установке системы может меняться и есть время для подбора нужных приборов, которые будут соответствовать требованиям.
Установка – следует за проведением расчетных и проектировочных работ. Этот этап включает в себя:
- Монтаж необходимого оборудования – приборы учета, модемы, серверы, компьютеры.
- Прокладка и монтаж кабельных линий.
- Подключение оборудования.
- Наладка оборудования.
Работы по установке и подключению АСКУЭ выполняют подрядные организации. Они могут выполнить такие мероприятия:
- изучение объекта, выбор оборудования и составление проектной документации;
- согласование в органах Энергосбыта, проведение монтажных и пусконаладочных работ;
- настройка компьютерного обеспечения, проведение консультаций, гарантийное обслуживание оборудования.
При возникновении проблем, неполадок и сбоев в работе системы можно обращаться к любому подрядчику, который специализируется на построении данных систем.
Монтаж системы АСКУЭ ведется согласно четким требованиям и пожеланиям заказчика, учитывая также конкретные данные объекта. Огромное значение имеет не только этап проектирования и установки, но и настройка системы. Поэтому чрезвычайно важно выставить правильные параметры работы, а также надежно подключиться по каналу связи, который выбран заказчиком услуги.
Именно от этих факторов и будет зависеть все последующее функционирование системы.
Напоследок рекомендуем просмотреть видео, в котором наглядно показывается, как подключить АСКУЭ:
Порядок подключения
Вот мы и рассмотрели устройство, назначение и принцип работы АСКУЭ. Если есть вопросы, задавайте их в комментариях или же на нашем форуме для электриков.
Будет интересно прочитать:
- Преимущества и недостатки двухтарифных счетчиков электроэнергии
- Что такое АСТУЭ
- Для чего нужно перепрограммирование электросчетчика
- Причины потерь электроэнергии
Порядок подключения
АСКУЭ бытового потребителя
Для грамотного, эффективного и бережливого управления многоквартирным домом, гаражным кооперативом или другим некоммерческим партнерством, необходимо наличие своевременной, полной и достоверной информации обо всех потребляемых ресурсах.
Для того, чтобы правильно выполнить начисления за индивидуальное энергопотребление, и точно распределить общедомовые нужды, нужен простой и эффективный инструмент.
АО «Новосибирскэнергосбыт» предлагает такой инструмент в качестве создания «умного» учета для бытовых потребителей на базе современного и недорогого оборудования с использованием технологии LP WAN (Low-power Wide-area Network — «энергоэффективная сеть дальнего радиуса действия»).
Сколько стоит?
Варианты построения системы и её стоимость напрямую зависят от поставленной задачи, количества точек учета и существующих приборов учета.
В одном случае может потребоваться замена приборов учета, в другом специальное оборудование подключается к уже имеющимся счетчикам. Далее, система может быть локальной — когда сбор данных осуществляется непосредственно на компьютер управляющей компании, а может быть и распределенной — когда данные собираются на сервер ресурсоснабжающей компании, автоматически попадают в расчетную систему и предоставляются потребителям в личном кабинете через Internet.
Как работает система?
Развернутая сеть LP WAN состоит из базовых станций с антеннами и оконечных устройств, установленных внутри, либо рядом с общедомовыми и индивидуальными приборами учета электроэнергии, тепловой энергии, горячей и холодной воды. Ввиду крайне низкого энергопотребления оконечных устройств и небольших по объему пакетов с данными, обеспечивается их автономная работа до 10 лет и способность передачи информации на расстояния до нескольких километров, в зависимости от плотности застройки.
При создании распределенных систем учета, АО «Новосибирскэнергосбыт» за свой счет обеспечивает установку и обслуживание базовых станций, а также поддерживает функционирование серверов для сбора и предоставления информации в личном кабинете через сеть интернет.
Полученная информация с индивидуальных и общедомовых приборов учета электроэнергии автоматически попадает в расчетную систему гарантирующего поставщика для производства расчетов за электропотребление.
Создаваемые системы могут быть легко масштабируемыми как по количеству, так и по функционалу. Технология LPWAN позволяет получать информацию от различных устройств, в том числе сигнализаторов протечки, охранных, температурных датчиков и т.д. При необходимости, пользователю можно настроить автоматическую отправку сообщений об изменении состояния сигнализатора или датчика, также предусмотрена возможность отправлять команды для управления какими либо устройствами или исполнительными механизмами.
Преимущества и новые возможности при внедрении АСКУЭ
- Дистанционный сбор данных с приборов учета — исключается необходимость выполнения обходов и ручного снятия показаний с приборов учета;
- Исключение несанкционированного энергопотребления – постоянный контроль за энергопотреблением позволяет оперативно отследить возникновение небаланса и установить его причину;
- Контроль за потреблением энергоресурсов — на любом компьютере, подключенном к сети интернет, по каждому объекту и потребителю можно мгновенно получить необходимые данные за любой период времени;
- Мониторинг параметров электросети – при использовании соответствующих приборов учета можно считывать параметры качества потребляемой электроэнергии;
- Установка лимитов нагрузки по электроэнергии — при использовании приборов учета со встроенным реле, можно ограничивать допустимую нагрузку для потребителей;
- Контроль баланса – одновременное снятие показаний, позволяет обеспечить достоверность информации и проверку баланса по группе точек измерения;
- Многотарифный учет – при использовании многотарифных приборов учета появляется возможность для перехода на более выгодный тариф энергоснабжения;
- Достоверные начисления – исключены ошибки при передаче показаний, все начисления потребителям производятся по фактическому электропотреблению;
- Архивные данные – информация хранится в сервере баз данных не менее 3-х лет и доступна для пользователя в личном кабинет;
- Контроль состояния объектов — с помощью датчиков температуры и давления, протечки, охранных и противопожарных датчиков можно оперативно получать информацию о состоянии контролируемого удаленного объекта.
Оставьте заявку на оказание данной услуги прямо сейчас и в ближайшее время с Вами свяжется специалист для уточнения всех деталей!
В корзину
Инструкция по настройке и отправке почасовых отчётов в энергосбыт. АСКУЭ яЭнергетик
Система «яЭнергетик» не только автоматически собирает данные с электросчетчиков, но и формирует почасовые отчеты в форматах, установленных гарантирующими поставщикоми. В системе фиксируется факт отправки и получения отчетов. Отчеты могут формироваться автоматически без вашего участия.
Предполагается, что у вас уже налажен автоматический опрос счетчиков. Если нет, то рекомендуем посмотреть нашу видеоинструкцию на Youtube-канале. А в этой статье будет расскаано только о формировании почасовых отчетов.
Настройка отчетов о почасовом потреблении
Первым делом необходимо внести в систему договор, по которому формируются отчеты. Для этого заходите в меню: Отправка отчетов/Договоры с энергокомпаниями и жмите «Добавить»:
В открывшейся форме выберите из списка энергокомпанию, внесите реквизиты своей компании (Название и ИНН) и номер договора, по которому будет отправляться отчет.
Если отчет требуется подавать не только в сбытовую, но еще и в электросетевую компанию, то можно внести дополнительный договор с указанием сетевой компании в качестве энергокомпании.
После сохранения договора необходимо «Настроить отправку» отчетов:
Форма с настройкой отправки состоит из нескольких блоков. Рассмотрим каждый из них подробнее:
Блок «Автоматическая отправка отчетов» дает возможность включить отправку отчетов без участия пользователя.
Если «Включить отправку», то система без вашего участия отправит отчет в сбытовую компанию при условии, если для этого будет хватать всех данных:
Блок «Электронные адреса…» предназначен для ввода электронных адресов поставщиков электроэнергии, на которые будут отправляться отчеты о почасовом потреблении:
Отправку можно включить одновременно на несколько электронных адресов по одному договору.
Обычно точный адрес берется из текста договора, но если он в договоре не указан, то его необходимо запросить у поставщика электроэнергии.
Блок «Шаблон электронного сообщения…» служит для редактирования текста электронного письма, которым будут ежемесячно направляться отчеты. Синим цветом выделен текст, который подставился системой автоматически. Если предложенный шаблон электронного сообщения вас устраивает, то текст править не нужно.
Завершив настройку, нажмите «Сохранить».
После ввода действующих договоров и настройки отправки писем, нужно для каждого объекта выбрать относящийся к нему договор. Для этого откройте список объектов и нажмите символ редактирования (в крайней правой ячейке таблицы):
Выбор договора осуществляется из списка. С сетевой организацией договор указывается, если её сотрудники тоже хотят получать почасовые отчеты.
В списке объектов, у каждого появится введенная информация.
Настройки необходимые для формирования почасовых отчетов выполнены.
Отправка отчетов о почасовом потреблении
При формировании и передаче почасовых отчетов необходимо озадачиться рядом вопросов:
- полнота собранных данных;
- соответствие отчета требованиям поставщиков электроэнергии;
- соблюдение срока передачи поставщикам;
- доказательство получения отчета поставщиком.
С помощью программы «яЭнергетик» решаются все обозначенные задачи. Далее расскажем, как правильно отправить отчет о почасовом потреблении.
Почасовой отчет формируется за полный календарный месяц. Стандартное требование сбытовой компании – передавать отчет 1-го числа каждого месяца.
Перед формированием отчета убедитесь, что таблица с почасовым учетом полностью заполнена. Это можно сделать на странице Ценовые категории/Почасовой учет:
Информация представлена в виде тепловой карты. Синий цвет ячейки говорит, что в этот день таблица с почасовым учетом заполнена данными фактического учета, снятыми со счетчиков. Красный цвет ячейки подсказывает, что в этот день данные не были получены, и вместо фактических показаний счетчиков таблица с почасовым учетом была заполнена расчетными данными.
Серый цвет свидетельствует, что за эти дни таблица с почасовым учетом не заполнена. В этом случае отчет о почасовом потреблении не сформируется.
Если Вы видите в тепловой карте ячейки красного или серого цвета, то первым делом поставьте напротив такого счетчика галочку и нажмите на кнопку «Пересчитать»:
Если проблема не устранится, то следуйте нашим рекомендациям, приведенным в разделе Проблемы с отчетом этой же статьи.
Для формирования почасового отчета перейдите в меню Отправка отчетов/Отправить отчет:
После выбора договора и нажатия «Продолжить», вы перейдете в окно с результатами проверки возможности формирования отчета:
Кликнув на поле с шаблонами отчетов, необходимо выбрать из существующих тип отчета, который необходимо направить. После этого можно «Создать письмо».
Для отправки письма адресатам нажмите «Отправить»
По всем отправленным письмам в системе фиксируется дата и время не только отправки, но и получения адресатом.
Информацию об этом можно увидеть в меню: Отправка отчетов/Контроль доставки отчетов:
Данные выведены в виде тепловой карты и синий цвет свидетельствует о том, что отчеты были успешно отправлены системой и получены энергокомпанией.
Кликнув на любую ячейку, можно увидеть подробную информацию о письме с отчетом:
Теперь, рассмотрим проблемы, которые препятствуют формированию почасового отчета.
Проблемы с отчетом и их устранение
Отчет не сможет быть сформирован, если таблица с почасовым учетом заполнена не за полный период. Об этом расскажет тепловая карта в меню: Ценовые категории/Почасовой учет.
В идеале все ячейки должны быть синими. Если есть красные ячейки, то почасовой учет сформируется, но будет содержать расчетные данные.
Рассмотрим устранение таких проблем пошагово:
1. Включите нужные расписания автоматического опроса
Таблица с почасовым учетом заполняется на основании собранных со счетчиков профилей мощности.
Но помимо профиля мощности сбытовые компании контролируют показания электросчетчиков, и, если сумма профилей не будет сходиться с разницей показаний, то отчет будет забракован.
Именно поэтому программа «яЭнергетик» при формировании отчета проверяет сходимость объемов по профилям и по показаниям. Для этого у каждого объекта должны собираться архивные показания на 00 часов 00 минут начала и конца расчетного периода. Также рекомендуется включить расписания с коррекцией времени, чтобы обеспечить максимальную точность хода встроенных в счетчик часов. А также опрос журналов включения/выключения. Убедитесь, что по всем вашим счетчикам включены эти расписания:
2. Убедитесь, что собраны архивные показания
Если таблица с почасовым учетом не заполнена, проверьте, что в таблице показаний этого счетчика имеются показания на 00 часов 00 минут первого числа текущего и прошедшего месяца. При отсутствии опросите счетчик, кликнув «Архив показаний»:
3.
Убедитесь, что в профиле мощности нет пропусков
Пропуск в данных профиля мощности помечается красным сектором:
Это может быть связано с несколькими причинами:
Произошел сбой в опросе профиля мощности. Это устраняется очень легко с помощью повторного опроса профиля мощности. Для этого кликните «Опросить» и дождитесь результата. Если опрос выполнен успешно, но красная область осталась, то устраняем другую возможную причину.
Было отключение счетчика в это время, поэтому он не записал значения мощности за период отключения. Такое поведение характерно не для всех марок счетчиков. Чтобы устранить пропуск данных, опросите Журнал включения/выключения счетчика на странице «Показатели качества» в карточке счетчика:
В случае, если в это время было отключение счетчика, то в журнале включения/выключения появится об этом запись, а сектор в профиле мощности окрасится в серый цвет:
Таблица с почасовым учетом за это время будет заполнена нулевыми значениями мощности.
Корректировка времени также может повлиять на отсутствие данных в таблице с почасовым учетом. Это может возникнуть, если при корректировке времени часы электросчетчика были переведены вперед.
При этом на графике с профилем мощности сектор с периодом корректировки времени окрасится в желтый цвет, а в таблице с почасовым учетом за этот период будут проставлены нулевые значения. На тепловой карте почасового учета появится знак часов:
Если ни один из указанных способов не помог решить проблему, и почасовой учет не заполняется, обратитесь в техподдержку.
Полезные советы
1. Совет по настройке автоотправки
Настройте автоотправку, чтобы программа отправляла почасовой отчет в энергосбыт без вашего участия. Это удобно, если первое число, когда требуется передавать отчет, выпадает на выходной или праздничный день.
Но автоотправка возможна только при условии, если таблица с почасовым учетом полностью заполнена. Поэтому рекомендуем, перед выходным днем зайти в систему на страницу Ценовые категории/Почасовой учет и убедиться, что все ячейки тепловой карты окрашены в синий цвет.
Также вы можете выполнить проверку, зайдя на страницу Отправка отчетов/Автоотправка. Нажмите «Произвести проверку», и система сообщит Вам о текущих проблемах автоотправки:
2. Совет по настройке адресов получателей отчета
В форме настройки электронных адресов отправки отчетов, помимо поставщика электроэнергии укажите свой адрес. Особенно актуально это сделать, если у вас включена автоотправка. Тогда ежемесячно вы будете получать отчет и без захода на сайт будете уверены в работоспособности системы.
3. Коррекцию времени счетчика выполнять ежедневно по ночам
Если регулярно не корректировать время часов счетчика, то оно может значительно отклониться от фактического., что может привести к проблемам. Для примера рассмотрим, что время счетчика убежало на 1 час. В этом случае у некоторых моделей счетчиков на профиль мощности снятый до корректировки может наложиться профиль мощности после корректировки. Если это произойдет в пиковые часы, то это может привести к переплатам из-за задваивания расчетной мощности при расчетах по двухставочному тарифу.
Чтобы этого не произошло, настройте ежедневное расписание корректировки времени. Для корректировки времени желательно указывать ночные часы.
Хотите получать вовремя новости о выходе статей в нашем блоге? Подписывайтесь на телеграм-канал yaenergetikru
Статья является объектом авторского права ООО «Технологии энергоучета». Запрещается любое использование текста и материалов данной статьи без указания источника: яЭнергетик.рф или yaenergetik.ru
Об электронных счетчиках и АСКУЭ для «чайников»
Электронные счетчики
Электронный счетчик представляет собой преобразователь аналогового сигнала в частоту следования импульсов, расчет которого дает количество потребляемой энергии.
Основным преимуществом электронных счетчиков по сравнению с индукционными является отсутствие вращающихся элементов. Кроме того, они обеспечивают более широкий диапазон входных напряжений, позволяют легко организовать многотарифные системы учета, имеют режим ретроспективы — т.
е. позволяют видеть количество потребленной энергии за определенный период — обычно ежемесячно; измерить энергопотребление, легко вписаться в конфигурацию АСКУЭ системы и имеют еще множество дополнительных сервисных функций.
Разнообразие этих функций заключается в программном обеспечении. микроконтроллер, который является непременным атрибутом современного электронного счетчика электроэнергии.
Конструктивно электросчетчик состоит из корпуса с клеммной колодкой, измерительного трансформатора тока и печатной платы, на которой установлены все электронные компоненты.
Основными компонентами современного электронного счетчика являются: трансформатор тока, ЖК-дисплей, источник питания электронной схемы, микроконтроллер, часы реального времени, телеметрический выход, супервизор, органы управления, оптический порт (опционально).
ЖКИ представляет собой многоразрядный буквенно-цифровой индикатор и предназначен для индикации режимов работы, информации о потребленной электроэнергии, отображения даты и текущего времени.
Источник питания предназначен для получения напряжения питания микроконтроллера и других элементов электронной схемы. Супервизор связан непосредственно с источником. Супервизор формирует сигнал сброса микроконтроллера при включении и выключении питания, а также отслеживает изменения входного напряжения.
Часы реального времени предназначены для отсчета текущего времени и даты. В некоторых электросчетчиках эти функции возложены на микроконтроллер, однако для снижения его нагрузки, как правило, используют отдельную микросхему, например, ДС1307Н. Использование отдельного чипа позволяет высвободить мощности микроконтроллера и направить их на более ресурсоемкие задачи.
Телеметрический выход используется для подключения к системе АСКУЭ или непосредственно к компьютеру (как правило, через преобразователь интерфейсов RS485/RS232). Оптический порт, имеющийся не у всех электросчетчиков, позволяет снимать информацию непосредственно с электросчетчика и в ряде случаев служит для их программирования (параметризации).
Сердцем электронного счетчика является микроконтроллер. Это может быть как микросхема Microchip (PIC-контроллер), так и производители ATMEL или NEC.
В электронном счетчике выполнение почти всех функций возложено на микроконтроллер. Он представляет собой АЦП-преобразователь (преобразует входной сигнал от трансформатора тока в цифровую форму, производит его математическую обработку и выводит результат на цифровой дисплей). Микроконтроллер также получает команды от органов управления и управляет выходами интерфейса.
Возможности, которыми обладает микроконтроллер, повторюсь, зависят от его программного обеспечения (ПО). Без софта — это просто пластмассово-кремниевая улыбка кубика. Поэтому разнообразие сервисных функций и выполняемых задач зависит от того, какое техническое задание было поставлено перед программистом.
В настоящее время развитие электронных счетчиков идет в основном в плане добавления «наворотов», различные производители добавляют новые функции, например, некоторые приборы могут контролировать состояние сети электроснабжения с передачей этой информации в диспетчерскую центры и др.
Довольно часто в электросчетчик внедряют функцию ограничения мощности. В этом случае при превышении потребляемой мощности электросчетчик отключает потребителя от сети. Для контроля подачи напряжения внутри электросчетчика установлен контактор на соответствующий ток. Также возможно отключение, если потребитель превысил отведенный лимит электроэнергии или закончилась предоплата за электроэнергию. Кстати, некоторые электросчетчики позволяют пополнять наличный баланс прямо через встроенные считыватели пластиковых карт. К электросчетчикам этой группы относятся СТК-1-10 и СТК-3-10, выпускаемые в Одессе.
АСКУЭ
Попытки создания АСКУЭ (автоматизированной системы управления учетом электроэнергии) связаны с появлением относительно доступных микропроцессорных устройств, однако высокая стоимость последних сделала учетные системы доступными только для крупных промышленных предприятий. Разработкой АСКУЭ занимались целые научно-исследовательские институты.
Решение проблемы:
-
оснащение индукционных счетчиков электроэнергии датчиками оборотов;
-
создание устройств, способных считать поступающие импульсы и передавать результат на ЭВМ;
-
накопление в ЭВМ результатов подсчета и формирование отчетных документов.
Первые учетные системы были чрезвычайно дорогими, ненадежными и малоинформативными комплексами, но они позволили лечь в основу создания АСКУЭ следующих поколений.
Поворотным моментом в развитии АСКУЭ стало появление персональных компьютеров и создание электронных счетчиков электроэнергии. Широкое внедрение сотовой связи дало еще больший толчок к развитию автоматизированных систем учета, что сделало возможным создание беспроводных систем, так как вопрос организации каналов связи был одним из основных в этом направлении.
Основным назначением системы АСКУЭ является сбор всех данных о потоках электрической энергии на всех уровнях напряжения в разумные промежутки времени и обработка данных таким образом, чтобы предоставлять отчеты о потребленной или отпущенной электроэнергии (мощности), анализировать и строить прогнозы потребления (генерации)), выполнить анализ стоимостных показателей и, наконец, — самое главное — произвести расчеты по электрической энергии.
Для организации системы АСКУЭ необходимо:
-
В пунктах учета электроэнергии установить высокоточные приборы учета — электронные счетчики
-
Цифровые сигналы для передачи в так называемые «сумматоры», снабженные памятью.
-
Создать систему связи (как правило, в последнее время для этого используют GSM — связь), обеспечивающую дальнейшую передачу информации на местный (на предприятии) и на вышестоящие уровни.
-
Организовать и оснастить центры обработки информации современными компьютерами и программным обеспечением.
Схема АСКУЭ
Пример простой схемы организации АСКУЭ показан на рисунке. Можно выделить несколько отдельных основных уровней:
1. Первый уровень – уровень сбора информации.
Элементами этого уровня являются электросчетчики и различные приборы, измеряющие параметры системы. В качестве таких устройств могут использоваться различные датчики, как имеющие выход для подключения интерфейса RS-485, так и датчики, подключаемые к системе через специальные аналого-цифровые преобразователи.
Необходимо обратить внимание на то, что можно использовать не только электронные электросчетчики, но и обычные индукционные счетчики, снабженные преобразователями числа оборотов диска в электрические импульсы.
В системах АСКУЭ для подключения датчиков к контроллерам используется интерфейс RS-485. Входное сопротивление приемника информационного сигнала по интерфейсу RS-485 обычно составляет 12 кОм. Поскольку мощность передатчика ограничена, это также ограничивает количество приемников, подключенных к линии. Согласно спецификации интерфейса RS-485 с учетом нагрузочных резисторов приемник может проводить до 32 датчиков.
2. Второй уровень является соединительным.
На этом уровне находятся различные контроллеры, необходимые для передачи сигнала. В схеме АСКУЭ, показанной на рисунке 9, элементом второго уровня является преобразователь, преобразующий электронный сигнал с линии интерфейса RS-485 в линию интерфейса RS-232, это необходимо для считывания данных компьютером или управляющим устройством.
контроллер.
Если необходимо подключить более 32 датчиков, то на этом уровне в схеме появляются устройства, называемые хабами. На рисунке представлена схема построения системы АСКУЭ для количества датчиков от 1 до 247 шт.
Третий уровень — уровень сбора, анализа и хранения данных. Элементом этого уровня является компьютер, контроллер или сервер. Основным требованием к оборудованию этого уровня является наличие специализированного программного обеспечения для настройки элементов системы.
В настоящее время почти все электронные счетчики электроэнергии оснащены интерфейсом для включения в систему АСКУЭ. Даже те, которые не имеют этой возможности, могут быть оборудованы оптическим портом для локального снятия показаний непосредственно в месте установки счетчика путем считывания информации в персональный компьютер. Поэтому на сегодняшний день электросчетчик представляет собой сложное электронное устройство.
Однако не стоит думать, что для дистанционного считывания могут использоваться только электронные счетчики (а именно эта цель является основной в системах АСКУЭ).
Счетчики, маркированные буквой «Д», например, СР3У-И670Д, имеют телеметрический выход (импульсный датчик), обеспечивающий передачу информации об активной (реактивной) энергии, проходящей через счетчик, на пульт сбора и обработки данных системы по двухпроводной линии связи. На рисунке как раз показан такой электросчетчик со снятой крышкой корпуса:
Электросчетчик СР3У-И670Д
На боковой панели электросчетчика установлен датчик импульсов (2). Как работает этот датчик?
Вспомним устройство индукционного счетчика. В нем есть такой элемент, как алюминиевый диск. Скорость его вращения прямо пропорциональна мощности, потребляемой нагрузкой. Вот скорость вращения диска, а точнее количество оборотов, и есть числовая характеристика, которую можно преобразовать в импульсы и передать в линию связи. Поэтому счетчики со встроенными датчиками обуславливают такой параметр, как количество импульсов на 1 кВт*ч.
Источником импульсов служит измерительный трансформатор, магнитный поток которого периодически пересекает металлический сектор, закрепленный на оси диска.
Полученные от него импульсы поступают в цепь самого датчика, а затем в линию связи. Датчик получает питание по той же линии.
Датчиком пульса в принципе можно оснастить любой индукционный счетчик, например, такой как Е870.
Датчик пульса Е870
Принцип работы датчика Е870 отличается от описанного выше. Для его функционирования на плоскую поверхность диска измерителя наносится затемненный сектор черной краской.
Датчик импульсов — преобразователь имеет в своей конструкции фото-светодиодную головку — т.е. пару фотодиод — светодиод. Датчик устанавливается внутри счетчика так, чтобы головка была направлена в сторону диска. Сигнал, излучаемый светодиодом, отражается от диска и принимается фотодиодом. Из-за затемненного сектора диска сигнал прерывистый.
Электронная схема на логических элементах отслеживает эти прерывания, преобразует и выдает в линию связи последовательные импульсы. Скважность (частота повторения) этих импульсов прямо пропорциональна скорости вращения диска, а, следовательно, и потребляемой мощности, и это можно визуально оценить по светодиодному индикатору.
На другой стороне линии связи приемное устройство принимает эти импульсы, подсчитывает их количество за определенный промежуток времени и выдает результат на устройство отображения информации. Таким образом, счетчик считывает дистанционно. Так были построены первые системы удаленного сбора информации.
Однако возникает закономерный вопрос — выше мы рассмотрели интерфейсы RS 485 и RS 232, а здесь имеем последовательность импульсов.
Получается, индукционные счетчики все-таки не увязываем в рассмотренные выше современные схемы построения автоматизированной системы учета и учета электроэнергии? В принципе, это можно сделать. Преобразовать последовательность импульсов в тот же интерфейс RS 232 несложно, этот адаптер будет представлять собой относительно простую электронную схему. Но особого смысла в этом нет. Индукционные электросчетчики постепенно уходят в прошлое, а там, где они установлены, используются только как локальные приборы учета.
При проектировании современных систем АСКУЭ используются только электронные счетчики.
Они имеют неоспоримые преимущества перед вводными в «информационном» плане и обладают практически неограниченными сервисными возможностями.
Тихончук Михаил
Читайте также по этой теме: Как устроен и работает электронный счетчик электроэнергии
устройство, принцип работы, порядок установки
Учет потребления как электрической, так и любой другой энергии требует точности, оперативности и определенной степени автоматизации, за счет чего создается удобство использования энергоресурсов. Для качественного повышения уровня контроля за потреблением и учета электроэнергии существует специальная автоматизированная система, о которой речь пойдет далее. В этой статье мы рассмотрим устройство, назначение, принцип работы и порядок установки АСКУЭ.
- Что это такое
- Для чего нужен автоматизированный учет?
- Из чего состоит система
- Установка АСКУЭ
Что это такое
Автоматизированная система коммерческого учета электроэнергии — так выглядит расшифровка аббревиатуры АСКУЭ.
Его использование в многоквартирном доме позволяет снимать показания электросчетчиков с каждой квартиры и выводить их по линиям связи, защищенным шифрованием, на сервер для их последующей обработки. С помощью АСКУЭ можно максимально быстро и в любой интервал времени принимать решения об изменении режима работы электрооборудования, проводить оперативные расчеты потребляемой электроэнергии, оперативно контролировать баланс.
Можно сказать, что установка системы будет удобна на объектах, где несколько точек потребления электроэнергии разбросаны в разных местах и объединены в одну сеть. Примером таких объектов являются гаражные кооперативы, уже рассмотренный многоквартирный дом, различные типы поселков, будь то коттедж или коттедж. Помимо бытовой сферы невозможно представить промышленные и транспортные предприятия, порты и железные дороги, перевалочные терминалы и аэропорты без системы АСКУЭ.
Если говорить конкретно о сборе показаний, то подключение автоматизированной системы учета и контроля обеспечивает возможность точного и своевременного сбора данных со всех счетчиков в отдельности, сводит к минимуму вероятность ошибок при ручной перезаписи показаний, и нет необходимости обеспечить набор сотрудников, занимающихся сбором и корректной обработкой показаний приборов учета.
Для чего нужен автоматизированный учет?
Назначение автоматизированной системы — сбор данных о количестве потребленной или отпущенной электрической энергии за определенный период времени, обработка полученной информации, составление прогнозов и анализ потребления, расчет объемов отпущенной электроэнергии. Исходя из этого, принцип работы АСКУЭ включает следующие основные этапы:
- Сбор данных о потребленной электроэнергии от потребителя.
- Передача данных по каналу связи, который закодирован.
- Обработка и анализ информации на ЭВМ.
Из чего состоит система
Целесообразно рассмотреть структуру АСКУЭ, разбив ее мысленно на определенные блоки. Таких блоков будет три. Это общепринятая и наиболее распространенная компоновка, составляющая основу системы.
Блок №1 включает счетчики электроэнергии, которые являются электронными или индукционными электросчетчиками. Они устанавливаются у потребителя. Если устанавливается счетчик нового типа (электронный), то сбор информации осуществляется через встроенный порт специальной связи.
На данный момент большинство выпускаемых приборов учета оснащены интерфейсом для включения в АСКУЭ. Если счетчик старого образца, то есть индукционный, то используется считыватель и данные передаются непосредственно с этого датчика.
Блок №2 выполняет функцию связи. Показания, собираемые первым блоком от потребителей, должны передаваться и надежно защищаться от несанкционированного доступа. Выполнение данной функции возможно путем установки следующих линий связи:
- мобильная связь различных стандартов GPRS, 3G или wi-fi;
- телефонных линий связи;
- передача через Интернет;
- совокупность всех способов для наилучшей работы системы.
Блок №3 представляет собой совокупность современных специализированных средств компьютерной обработки полученных данных. С его помощью будут собираться, обрабатываться и анализироваться показания счетчиков. Технически он состоит из сервера или компьютера с установленным программным обеспечением, которое позволит оптимально настроить все части системы.
Если представить систему, то она будет выглядеть как на схеме ниже:
На другом рисунке представлена схема автоматизированной системы учета электроэнергии для многоэтажного дома:
Установка АСКУЭ
Проектирование – самый первый этап внедрения системы; от ее внедрения зависит дальнейший успешный монтаж и подключение АСУТП энергоменеджмента. В процессе проектирования учитываются такие особенности объекта, как ресурсы, которые будут учитываться, а также объем производства предприятия. На основании расчетов количество и тип оборудования, используемого при установке системы, может меняться и есть время для выбора необходимых устройств, которые будут соответствовать требованиям.
Монтаж — следует за проведением расчетно-проектных работ. Этот этап включает в себя:
- Установка необходимого оборудования — приборов учета, модемов, серверов, компьютеров.
- Прокладка и монтаж кабельных линий.
- Подключение оборудования.
- Наладка оборудования.
Монтаж и подключение АСКУЭ выполняется подрядными организациями. Они могут выполнять такие действия:
- изучение объекта, выбор оборудования и проектная документация;
- согласование в органах Энергосбыта, монтажные и пусконаладочные работы;
- настройка программного обеспечения компьютеров, консультации, гарантийное обслуживание оборудования.
При возникновении проблем, неполадок и сбоев в работе системы вы можете обратиться к любому подрядчику, специализирующемуся на построении этих систем.
Монтаж системы АСКУЭ осуществляется в соответствии с четкими требованиями и пожеланиями заказчика с учетом также специфических данных объекта. Большое значение имеет не только этап проектирования и монтажа, но и настройка системы. Поэтому крайне важно задать правильные параметры работы, а также надежно подключиться по тому каналу связи, который выбран заказчиком. Именно от этих факторов будет зависеть все последующее функционирование системы.
Напоследок рекомендуем посмотреть видео, где наглядно показано как подключить АСКУЭ:
Порядок подключения
Итак мы рассмотрели устройство, назначение и принцип работы АСКУЭ. Если у вас есть вопросы, задавайте их в комментариях или на нашем форуме для электриков.
Будет интересно почитать:
- Преимущества и недостатки двухтарифных счетчиков электроэнергии
- Что такое АСТУЭ
- Зачем нужно перепрограммировать электросчетчик
- Причины потери электроэнергии
Порядок подключения
Опубликовано: Обновлено: 25.07.2019 Пока без коментариев
АСКУЭ-БЫТ ВЗЭП 2002 |
Обозначение системы Система предназначена для учета потребления электроэнергии в жилых кварталах (многоквартирных домах) и за счет многотарифного учета электроэнергии обеспечивает снижение безучетного потребления, а также платежей потребителей за потребленную электроэнергию. Конфигурация системыПолная конфигурация системы включает в себя: 8003/2 Электросчетчики однофазные многотарифные электронные 8003/2 Счетчик 8005 Счетчик:
Блок концентратор ВЗЭП 2002
Ручной блок ВЗЭП 2002
Преобразователь RS232-RS485 ВЗЭП 2002
АСКУЭ-БЫТ ВЗЭП 2002 Пакет программ
Сотовый телефон или модем
Компоненты системы Система предоставляет:— текущий контроль состояния счетчиков; — своевременное обнаружение несанкционированного доступа к счетчикам; — установка счетчиков в квартирах собственников; — тарификация потребленной электроэнергии; — снижение электропотребления до любого желаемого уровня (в т.  ч. отключения) для должников путем ввода лимита электропотребления в счетчик.
Минимальная конфигурация системы Минимальная конфигурация системы включает в себя пакет программного обеспечения, ручной блок, соединительный кабель для портативного блока/компьютера, соединительный кабель для портативного блока/канала данных и один или несколько каналов связи, включая кабель типа UTP и ДБ-9М штекер.Для подключения десятиэтажного жилого дома с двумя подъездами по четыре квартиры на одну лестничную площадку к системе минимальной конфигурации АСКУЭ требуется четыре канала связи или 70 метров кабеля УТП4 и четыре штекера ДБ-9М. Следует отметить, что для подключения всех счетчиков населенного пункта к системе АСКУЭ может быть достаточно одного программного комплекса, одного ручного блока и одного комплекта соединительных кабелей. Для тестовой эксплуатации системы мы предоставляем бесплатную версию программного обеспечения, позволяющую управлять одним многоквартирным домом.
Пример установки системы Пример установки системы АСКУЭ на один подъезд десятиэтажного жилого дома с четырьмя метрами на одну лестничную площадку показан на рисунке ниже.В состав системы входят: сорок (40) однофазных электросчетчиков 8003/2, четыре (4) трехфазных электросчетчика 8005 и блок-концентратор с сотовым телефоном. Два трехфазных электросчетчика предназначены для измерение мощности, потребляемой всеми квартирами многоквартирного дома (показания каждого из этих счетчиков должны совпадать с суммой показаний однофазных счетчиков, питающихся от трехфазного счетчика) и двух других трехфазных счетчиков служить для измерение мощности, потребляемой объектами общего пользования. Все счетчики подключены к четырем витым парам кабеля UTP4 (UTP4 — это кабель, имеющий 4 витые пары в одной оболочке). По две витые пары подключаются к вилке Х1 и вилке Х2. Эти разъемы обеспечивают подключение счетчиков к концентратору или, если концентратор не используется, к ручному блоку.
Похожие записи
|
6 метров.
