Audio gnd что это. Audio GND: что это такое и как правильно подключить заземление в автомагнитоле

Что такое Audio GND в автомагнитоле. Как правильно подключить заземление в автомобильной аудиосистеме. Для чего нужен провод GND и какую роль он играет. Схема и цветовая маркировка проводов автомагнитолы.

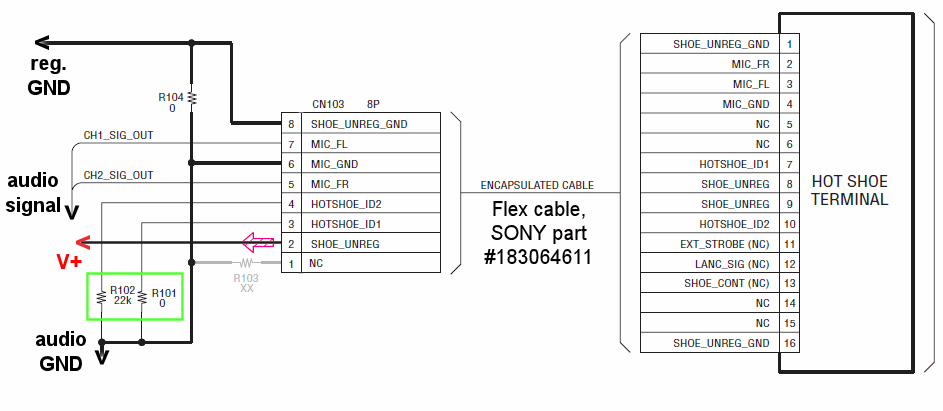

Что такое Audio GND и для чего он нужен

Audio GND (Ground) — это провод заземления в автомобильной аудиосистеме. Он выполняет несколько важных функций:

• Обеспечивает общую «точку отсчета» для всех электрических сигналов в аудиосистеме
• Защищает от помех и наводок
• Предотвращает появление «земляных петель» и связанных с ними шумов
• Обеспечивает безопасное отведение статического электричества

Без правильного подключения GND невозможна корректная работа автомагнитолы и усилителя. Некачественное заземление приводит к появлению шумов, помех и искажений звука.

Как определить провод GND в автомагнитоле

Провод заземления в автомагнитолах обычно имеет следующую маркировку:

• GND
• Ground
• Масса
• Значок заземления
• Черный цвет изоляции

В фирменных магнитолах провод GND, как правило, черного цвета. В китайских моделях цветовая маркировка может отличаться, поэтому лучше ориентироваться на надписи на разъеме или схему подключения.

Схема подключения проводов автомагнитолы

Типовая схема подключения основных проводов автомагнитолы выглядит следующим образом:

• Красный (ACC) — питание +12В от замка зажигания
• Желтый (BAT) — постоянное питание +12В от аккумулятора
• Черный (GND) — масса, подключается к кузову автомобиля
• Синий (ANT) — управление антенной
• Бело-черный (FL-) — левый передний динамик, минус
• Белый (FL+) — левый передний динамик, плюс
• Серо-черный (FR-) — правый передний динамик, минус
• Серый (FR+) — правый передний динамик, плюс
• Зелено-черный (RL-) — левый задний динамик, минус
• Зеленый (RL+) — левый задний динамик, плюс
• Фиолетово-черный (RR-) — правый задний динамик, минус
• Фиолетовый (RR+) — правый задний динамик, плюс

Обратите внимание, что у некоторых производителей цветовая маркировка может отличаться. Всегда сверяйтесь со схемой подключения для вашей конкретной модели магнитолы.

Как правильно подключить GND в автомагнитоле

Правильное подключение провода заземления — ключевой момент в установке автомагнитолы. Вот основные правила:

1. Провод GND должен быть подключен к «чистому» металлу кузова автомобиля, без краски и ржавчины
2. Место подключения нужно хорошо зачистить наждачной бумагой до блеска
3. Используйте болтовое соединение или специальный клемник для надежного контакта
4. После подключения обработайте место соединения антикоррозийным составом
5. Не подключайте GND к пластиковым элементам или подвижным частям
6. Длина провода заземления должна быть минимальной

Некачественное подключение GND — одна из самых частых причин проблем с автозвуком. Уделите этому этапу особое внимание при установке магнитолы.

Почему важно правильно подключить GND

Корректное подключение провода заземления критически важно для работы автомагнитолы по нескольким причинам:

• Устраняет фоновые шумы и помехи в звучании
• Обеспечивает стабильную работу усилителя
• Защищает аудиосистему от перепадов напряжения
• Предотвращает выход из строя компонентов из-за статического электричества
• Улучшает качество звучания и динамический диапазон

При некачественном заземлении могут возникать шумы, искажения, пропадание звука и даже повреждение аппаратуры. Поэтому к подключению GND нужно отнестись максимально ответственно.

Типичные ошибки при подключении GND

При самостоятельной установке автомагнитолы многие допускают следующие ошибки в подключении заземления:

• Подключение к окрашенной или ржавой поверхности
• Использование слишком тонкого провода
• Подключение к пластиковым элементам
• Ненадежный контакт в месте соединения
• Слишком длинный провод заземления
• Подключение к подвижным частям автомобиля

Любая из этих ошибок может привести к проблемам в работе аудиосистемы. Внимательно отнеситесь к процессу заземления и перепроверьте все соединения.

Как проверить правильность подключения GND

После установки магнитолы рекомендуется проверить качество заземления следующими способами:

1. Измерьте сопротивление между GND и кузовом автомобиля — оно должно быть близко к нулю
2. Проверьте отсутствие шумов и помех при работе на малой громкости
3. Убедитесь в отсутствии искажений на высокой громкости
4. Проверьте стабильность работы при запуске двигателя
5. Измерьте напряжение между GND и «плюсом» — оно должно быть около 12В

При обнаружении проблем перепроверьте все соединения и при необходимости выполните подключение GND заново в другом месте.

Заключение

Правильное подключение провода Audio GND — важнейший этап установки автомагнитолы. От качества заземления напрямую зависит работа всей аудиосистемы автомобиля. Внимательно отнеситесь к выбору точки подключения, обеспечьте надежный контакт и используйте провод достаточного сечения. При соблюдении всех правил вы получите чистый звук без помех и шумов.

Audio gnd что это — ПК портал

Содержание

1. Обозначения, расшифровка контактов и проводов автомобильных магнитол.
2. Маркировка и цветовое обозначение проводов
3. GND на материнской плате/схеме — важная информация
4. Добавить комментарий Отменить ответ
5. Как правильно подключиться к электронному устройству
6. Описание кнопок на передней панели магнитолы для управления (расшифровка)
7. Распиновка разъема (расшифровка)
8. Описание разъемов управления

Обозначения, расшифровка контактов и проводов автомобильных магнитол.

Акустическая группа:

R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.

Разъём питания магнитол:

B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)

GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.

A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.

N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.

MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).

Другие возможные контакты в магнитолах:

Power Control = это управление включением усилителя
P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио
ILL + и ILL — = это провода регулировки яркости подсветки магнитолы
Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
ACP+, ACP- = Линии шины (Ford)
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (К-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +B батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B- = Оптическая линия связи аудиосистемы

Маркировка и цветовое обозначение проводов

Разберем цветовое обозначение проводов авто магнитол:

• Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
• Красный (маркировка АCC или А+) — это плюс замка зажигания;
• Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
• Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
• Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
• Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
• Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
• Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
• Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
• Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
• Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.

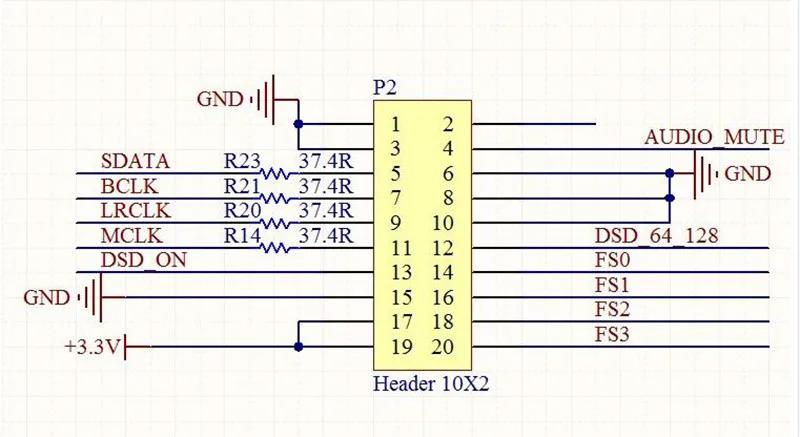

Провод GND на материнской плате/схеме означает земля (масса, минус). Стандартный цвет — черный, белый. Варианты цвета провода питания — красный, синий, зеленый, оранжевый, желтый.

Пример — обозначение черного провода маркировкой GND на разьеме подключения USB к материнской плате:

1. GND (GROUND, перевод — земля) — точка нулевого потенциала микросхемы.
2. VEE (Voltage Emitter Emitter, перевод — напряжение эмиттер) — минус питания относительно GND.
3. VCC (Voltage Collector Collector, перевод — коллектор напряжения) — плюс питания относительно GND.

Стоит учитывать также:

1. GND (DGND, GNDD) — обозначения цифровой земли.
2. AGND (GNDA) — обозначения аналоговой земли.

Важный комментарий по поводу обозначений:

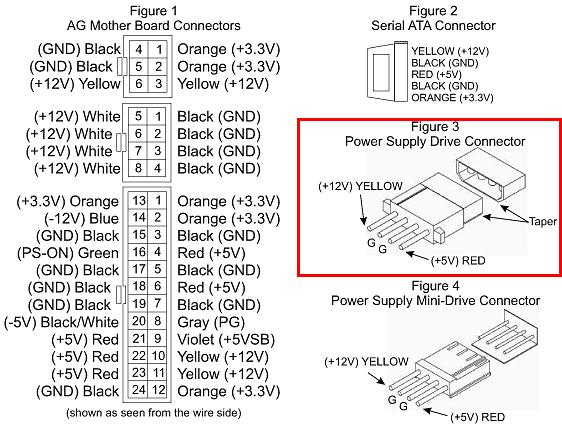

Простыми словами. Я подключал в компьютерном корпусе дополнительный вентилятор. Ноль вентилятора, черный провод — подключал к проводу молекс-разьема блока питания, который также имеет черный цвет (важно — это и есть GND).

Питание на вентиляторе был желтым — его подключал к желтому проводу питания молекса. На молексе главное нужно понимать:

1. Желтый + черный = 12 вольт.
2. Красный + черный = 5 вольт.

Еще по поводу молекса. Возможно так задумано, но кажется для подключения нужно использовать провода, которые идут рядышком. Например желтый и черный (12 вольт), красный и черный (5 вольт) — они идут рядом. Два черных провода GND возможно специально предназначены для двух видов подключения.

Под молекс разьемом подразумеваю данный тип коннектора (к нему подключаются жесткие диски например):

Также на плате/коннекторах можете заметить маркировку POWER — означает питание (плюс).

Подключая устройства, например переднюю панель ПК к материнке — будьте очень аккуратны, читайте инструкцию к материнской плате, чтобы не спалить например порты USB. Также смотрите на коннекторы и гнезда — иногда их конструкция исключает неправильное подключение.

На заметку — кнопки компьютера, например включение, перезагрузка — неважно как подключить, дело в том, что здесь главное — замыкание. Неважно где плюс/минус, важно — замыкание контактов на секунду, что и делает кнопка, что и приводит к включению/выключению/перезагрузки компа.

Главное — правильно соблюдайте полярность, перед подключением не ленитесь сто раз проверить, чтобы быть уверенными. Ведь короткое замыкание — почти всегда ведет к неисправности..

Надеюсь информация кому-то пригодилась. Удачи и добра!

Добавить комментарий

Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Магнитола представляет собой встроенное устройство, предназначенное для подключения к бортовой системе автомобиля и дополнительным девайсам, для которых выступает в качестве головного устройства. Чтобы обеспечить подобные коммуникации, для этих целей разработаны стандартизованные интерфейсы, обеспечивающие подключение к определенным выводам на электронной схеме. Для каждого подобного вывода разработан не только стандартный интерфейс, но и название, упрощающее поиск и подключение. В этом обзоре дана самая распространенная расшифровка обозначений магнитол на примере Пионер.

Подсоединение магнитолы

Как правильно подключиться к электронному устройству

Понятие интерфейса в том виде, котором мы сейчас его знаем, появилось в 1960-х годах. Вернее, в 1964 году, когда компания разработала свой легендарный мейнфрейм IBM System/360. Именно тогда были сформулированы основные задачи любого интерфейса – физического или виртуального. Они состояли в том, чтобы обеспечить типовое подключение для всех устройств.

Евро разьемы

Изначально быть сделано всего несколько типов стандартных входов, обеспечивающих совместимость продукции, выпущенной разными производителями. Это был порт PS/2 для клавиатуры, LPT – для принтера и разъем для PCI платы. Сейчас на каждый тип подключения разработан свой стандартный интерфейс, такой подход в значительной мере упрощает разработку и продажу любых типов девайсов и позволяет разобраться с их встроенными возможностями. Приведем описания основных коммуникационных элементов, прежде всего, обозначение кнопки на магнитоле, которые используются на панелях автомагнитол Пионер и других.

Описание кнопок на передней панели магнитолы для управления (расшифровка)

Обозначения кнопок	Функция кнопок
AF	Другая частота RDS, автоматический поиск при плохом приеме
ALL OFF	Все выключено
AMS	Музыкальный сенсор, работает по принципу проигрывания количества треков, равное количеству нажатий
ANG	Регулировка панели
ATA	Автоматически включается радио при выключении и перемотке медиатреков
ATT	Быстро уменьшает громкость
BAND	Выбор радиоприемника
BEER	Включение звукового сопровождения нажатия кнопок
Blank Skip	Пропускает паузы более 8 секунд
BMS	Компенсирует низкие частоты при падении за счет основного устройства
BTM	Запоминает качественную частоту сильных станций
CLK ADJ	Регулирует время
COLOR	Цвет
DISP	Активация дисплея
DNPP	Выбор CD в чейнджере
DNPS	Ввод названий дисков
DSP	Активация звукового процессора
EJECT	Извлечь кассету в кассетном приемнике или диск
EON	Прием дорожной информации
FUNCTION	Переключает наиболее используемые функции
INTO SCAN	Воспроизводит запись по 10 с для поиска
LOS	Ищет станции, пропуская со слабым приемом
LOUD	Компенсация тонов
M. RDM	Случайное воспроизведение дисков
PI	Автоматический поиск
PI SOUND	Переключение на другую частоту
PI MUTE	Приглушенный звук
POWER	Выключение
PS	Прослушивание по сохраненным настройкам
PTY	Выбор жанра
RDS	Поиск станции по мета-данным
RDM	Воспроизведение дорожек диска в любой последовательности
REG	Переход на частоту радиостанции с RDS
Repeat Play	Повторноепроигрываниедорожки
SCAN	Сканирование дорожек с воспроизведением начала
SEL	Настройка
SHUFFLE PLAY	Воспроизведение в случайном порядке доступной музыки
SYSTEM Q	Отслеживание фактором улучшения звука и показ их на дисплее
TA SEEK	Поиск станции с RDS
TC	Вызов тюнера при перемотке

Распиновка разъема (расшифровка)

Распиновка разъема – это единственный элемент интерфейса питания, имеющий индивидуальную схему. Иными словами интерфейс всегда разный и зависит от конкретной модели магнитолы, но обозначение распиновки магнитолы всегда одинаковое. Описание обычно приводится в документации.

Распиновка разъема

Существуют методики определения выходов пинов опытным путем в том случае, если невозможно получить оригинальное описание контактов. Это характерно для китайских устройств, выпускавшихся под брендами-однодневками. Необходимость восстановления часто необходима, так как устройство оказывается действительно неплохого качества и может еще использоваться в медийных целях.

Детальное описание разьемов

Описание разъемов управления

В инструкции по эксплуатации указана обычная схема с условными обозначениями, описание которых приводится ниже. Данные должны учитывать название контактов магнитол, которые имеются на задней панели. Универсального варианта нет, так как чем больше интерфейсов, тем более развернутую функциональность поддерживается. Пионер практикует большое количество интерфейсов, другие – нет.

Но количество – это не панацея, а только один из вариантов элементов интерфейса. Лучше всего понять сказанное можно с помощью иллюстрации с указанием разъемов для ToyotaPrado. Обозначения на распиновке описаны в инструкции к магнитоле и приведены ниже.

Название проводов и выходов питания автомагнитолы

BAT, K30, Bup+, B/Up, B-UP, MEM +12, BATTERY	Питание от батареи
GND, GROUND, K31, «минус»	Провод на «массу»
A+, ACC, KL 15, S-K, S-kont, SAFE, SWA	Питание с зажигания
N/C, n/c, N/A	Пустой контакт
LAMP, 15b, Lume, iLLUM, K1.58b, «солнышко».

В отдельных случаях имеется два провода -iLL+ и iLL

Подсветка панели, обычно подается +12В, когда включаются габаритные огни. Некоторые автомагнитолыAnt, ANT+, AutoAnt, P.ANT, ANTENNA AMPПодключение 12В на внешнюю или активную антеннуMUTE, Mut, mu, «перечеркнутыйдинамик», TEL, TEL MUTEКонтакт приглушения динамика при приеме звонка.GALA, GALВход для датчика скоростиKL.15 FEEDINGПостоянноенапряжениеNAV AUDIO IN +/-Вход навигатораAUX GNDВыход земли на AUXCENTER SPEAKERЦентральный спикерLEFT FRONT, LEFT REAR SPEAKERЛевый спикерRIGHT FRONT, RIGHT REAR SPEAKERПравый спикерAUX GND, L+, R+AUXCAN L, CAN RШина CANM-BUS с проводами M-SCK, M-BUSY, M-DATA.M-BUS используется для подключения CD-чейнджера.

Приведенный список не является исчерпывающим. Интерфейсы автомагнитолы – это забота производителей, поэтому расшифровка проводов всегда индивидуальна и приводится в инструкции к каждой автомагнитоле. Контакты, как уже говорилось, и их количество зависят от функциональности автомагнитолы и особенностей управления, поэтому и считаются прерогативой производителя.

Что такое gnd

GND — земля ACC — если правильно написано, то это либо подстройщик частоты, либо иногда в автомобильных цепях такое обозначение используют в предпоследнем положении ключа зажигания, когда включаются всякие дополнительные устройства. Зачастую на микросхемах маркировка ECC означает плюс питания. Стандартного же обозначения в схемотехнике АСС нет. В автомобильных импортных схемах АСС может иметь некоторое обозначение.

Поиск данных по Вашему запросу:

Что такое gnd

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Gnd что это на магнитоле
• Подключение домофона
• Кто сам цеплял усилок?подскажите. ..
• Расшифровка обозначений на кнопках и разъемах магнитол. Gnd на схеме что означает
• Земля (электроника)
• +,-,0,GND блоков питания: что куда?
• ::: Провод GND :::
• Форум «Auto-HiFi»
• Повышающие импульсные преобразователи (список микросхем)
• Подключение усилителя мощности

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: That Ground Symbol (What is Ground?) — Electronics Basics 24

Gnd что это на магнитоле

Логин Запомнить? В описании Trim5 сказано, что GND не надо подключать к заземлению. Для чего земля и куда её надо подключать? Цитата Сообщение от AlexSku. Кто победил — тот и добрый. Arsie Посмотреть профиль Посетить домашнюю страницу Arsie! Найти еще сообщения от Arsie. При использовании я вообще никуда не подключаю gnd. Gromov Посмотреть профиль Найти еще сообщения от Gromov. Цитата Сообщение от zonder Опции темы. Обратная связь — Segnetics: главная страница — Архив — Вверх.

Версия vBulletin: 3. Segnetics — Пометить все разделы как прочитанные. Найти еще сообщения от AlexSku. Найти еще сообщения от zonder Найти еще сообщения от Gromov. Цитата Сообщение от zonder63 там много чего написано, просто скажите куда подключать GND к RS на конверторе i и такой клемы нет Никуда будет правильнее всего. На всех удаленных устройствах у приходящих и отходящих кабелей соединяете проводник экрана кабеля только между собой на некоторых устройствах для этого есть контакт S hield — можно использовать его.

Этот проводник должен «заземляться» только в одной точке — обычно возле контроллера. Можно сразу на шину заземления если помехи по трассе мощные , или воспользоваться клеммой GND контроллера тогда помехозащищенность будет похуже, зато получившийся дренажный проводник лучше выровняет сигналы на устройстве относительно «средней точки», что позволит иметь более длинную линию или бОльшую скорость обмена.

Найти еще сообщения от ailcat. Найти еще сообщения от LordN. Ваши права в разделе. Вы не можете создавать темы Вы не можете отвечать на сообщения Вы не можете прикреплять файлы Вы не можете редактировать свои сообщения BB code is Вкл. Смайлики Вкл. HTML код Выкл. Правила раздела. Похожие темы. Нужны данные для диспетчеризации. Правильная разводка сетей RS Использование USB-хаба.

Подключение домофона

Порты USB, помещенные на переднюю панель системного блока — весьма удачное решение. Обычно данные порты подключены, но иногда их приходится подключать самостоятельно. Отключим ПК от сети. Нажмем включение, тем самым мы сбросим заряд, который остается на конденсаторах блока питания. Теперь можно подключать передние порты USB.

GND или GROUND или K31 или просто указан минус = Общий провод (Масса ), минус аккумулятора. A+ или ACC или KL 15 или S-K или S-kont или SAFE.

Кто сам цеплял усилок?подскажите…

Сейчас этот форум просматривают: asteroids и 14 гостей. Русская поддержка phpBB. Конфиденциальность Правила. Toggle navigation. Полигон призраков всё о старых компьютерах Пропустить. Поиск Расширенный поиск. Мне надо было заменить видео карту, заменил но на неё нужно было питание 6-pin. Стоковый блок питания не поддерживал кабеля питания на 6-pin потому через 2, 4-pin кабеля решил подключить питание к видео, купил данный переходник так теперь столкнулся с другой проблемой на блоке питание стоковом один 4-pin коннектор а нужно было два, потому я решил заменить коннектор для флоппи на Molex коннектор он же 4-pin. Быстро глянул распиновку Molex коннектора, с помощью паяльника и ножика, заменил флоппи коннектор на 4 pin. Но после этого я задумался над тем что я походу перепутал GND.

Расшифровка обозначений на кнопках и разъемах магнитол. Gnd на схеме что означает

Подключите к надлежащему разъему усилителя мощности. Если усилитель мощности оснащен обоими разъемами, подключите к одному из них. Для получения дополнительной информации о подключении динамиков см. Для получения информации о том, как выполнять другие подключения динамиков, см. При подключении устройства, в котором используется метод для США, поменяйте вилки и с одной стороны симметричного кабеля.

Источник питания для УД.

Земля (электроника)

Ваша корзина пуста. Распродажа Компред онлайн ФТП. Магазин Статьи Оплата и доставка Контактная информация Прайс. Что такое GND Ground. График работы: Понедельник — пятница с 10 до 18 Карта проезда.

+,-,0,GND блоков питания: что куда?

Некоторые клиенты задают нам вопросы об инструкции по установке приобретенной автомагнитолы. Вообще-то мы, как и производители магнитол, считаем, что компоненты, из которых складывается автозвук, не являются тем товаром, который конечный потребитель должен устанавливать самостоятельно, не имея специальной подготовки в этом вопросе и соответствующего опыта. То есть, хочешь, чтоб все было тип-топ — обращайся, пожалуйста, в автосервис к специалистам-установщикам. Вы же не будете принимать роды у собственной жены потому, что захотите сэкономить на услугах специалиста или, к примеру, вы почитали про это в интернете, вам теперь все понятно и интересно попробовать самому? Да и невозможно сделать универсальную инструкцию: каждый автомобиль в чем-то уникален, и при установке могут возникнуть нештатные ситуации, свойственные только для этого автомобиля, которые легко решаются специалистом, но ставят в ступор неподготовленного установщика. Да что там автомобиль. Например, жгут из тиразноцветных неподписанных проводов, торчащий из универсальной автомагнитолы, для неподготовленного — китайская грамота, для специалиста одного взгляда будет достаточно, чтобы понять, какой провод куда подключать. Мы живем в великой стране : И Россия не была бы Россией, если бы не находились в ней люди, которые решаются все же сами поставить купленную магнитолу себе в авто.

В описании Trim5 сказано, что GND не надо подключать к заземлению. Но в Modbus-RTU используется 2 провода: A и B. Для чего земля.

::: Провод GND :::

Что такое gnd

Логин: Пароль: Запомнить меня Регистрация Забыли пароль? Страницы: 1. Проясните, зачем он нужен, если все равно на всех усилителях и фонокорректорах минус экрана сигнала закорочен с клеммой GND?..

Форум «Auto-HiFi»

ВИДЕО ПО ТЕМЕ: обозначение радиодеталей, радиоэлементов на плате

REM управляеться в основном с мафона.. Вот возникло у меня желание, подключить буфер к компьютеру Пробывал питание подключить к 12v блочку, что то не получается Подскажите пожалуйста, как мне можно подключить блок питание и подсоеденить бочку к компьютеру Полная шумоизоляция Вашего автомобиля по специальной цене! При покупке штатного головного устройства Prology установка в подарок!

Автоматическая регулировка уровня звука увеличение при увеличении скорости автомобиля более современное применяется а магнитолах PIONEER DEH R функция компрессии звука, магнитола имеет измерительный микрофон.

Повышающие импульсные преобразователи (список микросхем)

Перейти к содержимому. Система для сообществ IP. Вход Регистрация. Страница 1 из 1 Зарегистрируйтесь, чтобы создать тему Ответить. Кто сам цеплял усилок?

Подключение усилителя мощности

The 2ndGND recommends and plays games involving strategic warfare. Here are some games that we like to play. Главная Обсуждения Мастерская Торговая площадка Трансляции. Изменить язык.

Провод gnd на магнитоле

Все когда-то делают что-нибудь в первый раз. Сегодня мы поговорим о том как правильно подключить автомобильный усилитель. Предположим, что вы уже выбрали автомобильный усилитель , и нашли в вашем автомобиле хорошее место для его установки. Теперь нам нужно провести хорошую силовую проводку для питания усилителя, подключить акустику к нашему усилителю и подвести сигнал от головного устройства магнитолы. Теперь обо всем по порядку. Многие кто первый раз сталкиваются с автозвуком бывают сильно удивлены толщиной проводов, используемых для питания автомобильной аудиосистемы.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как правильно подключить автомагнитолу — подробное описание и схема
• ПОДКЛЮЧЕНИЕ МАГНИТОЛ обсуждается ЗДЕСЬ!
• Студия автозвука Электросила
• Что такое АСС на магнитоле и как правильно подключить
• Как подключить автомагнитолу
• Вопрос о подключении нештатного (китайского) ГУ
• Расшифровка обозначений на кнопках и разъемах магнитол. Gnd на схеме что означает
• Схема подключения проводов на магнитоле
• Форум «Auto-HiFi»

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Распиновка китайской магнитолы, обозначение проводов магнитолы

Как правильно подключить автомагнитолу — подробное описание и схема

Switch to English регистрация. Телефон или email. Чужой компьютер. Отсоединяем АКБ. Используем адаптер под конкретный автомобиль. Подробно по проводам.

Надо его лишь найти тестер поможет всегда. Также дистанционное включение усилителя, если количество последних больше двух — трех, то необходимо использовать дополнительное реле. Акустические провода: — Белые провода — передние левые динамики — Серые провода — передние правые динамики — Зеленые провода — задние левые динамики — Фиолетовые провода — задние правые динамики. В данном файле содержатся распиновки почти всех магнитол, конкретной модели может и не быть, но вы всегда сможете найти здесь эквивалентную схему.

Физически вывод имеется но никуда не подключен. Автоматическая регулировка уровня звука увеличение при увеличении скорости автомобиля более современное применяется а магнитолах PIONEER DEH R функция компрессии звука, магнитола имеет измерительный микрофон. Распиновка Магнитол.

Показать ещё сообщения. By continuing to browse, you consent to our use of cookies. You can read our Cookie Policy here.

ПОДКЛЮЧЕНИЕ МАГНИТОЛ обсуждается ЗДЕСЬ!

GND — земля ACC — если правильно написано, то это либо подстройщик частоты, либо иногда в автомобильных цепях такое обозначение используют в предпоследнем положении ключа зажигания, когда включаются всякие дополнительные устройства. Зачастую на микросхемах маркировка ECC означает плюс питания. Стандартного же обозначения в схемотехнике АСС нет. В автомобильных импортных схемах АСС может иметь некоторое обозначение. Физически вывод имеется но никуда не подключен.

В этом случае магнитолу можно включать без включения зажигания. 11) Черный провод это масса(-) Обозначается как SUP-GND.

Студия автозвука Электросила

При самостоятельном монтаже технических элементов автовладельцы сталкиваются с незнакомыми терминами, например, ACC на магнитоле; что это такое, знают только опытные автомобилисты. Так обозначают силовой провод красный с низким напряжением, посредством которого происходит подача тока на проигрывающее устройство. При правильном расположении он помогает сберечь ресурс АКБ, поскольку снижает потребление энергии автомагнитолой. Питание на проигрыватель подается с помощью 3 проводов: 2 силовых 12В провода с разной полярностью желтый и черный и ACC. На неправильную установку через прикуриватель или замок зажигания подключение полностью к данному элементу указывает следующее:. В случае возникновения неполадок контакт ACC на магнитоле следует оставить на замке зажигания, а остальные провода соединить с другими элементами. Красный провод ACC от магнитолы сцепляется с замком зажигания, чтобы спровоцировать подачу тока на проигрыватель поворотом ключа, а оставшийся провод с отрицательной полярностью GND подключается на минусовую клемму АКБ. Такой вариант установки исключает возможность ручного включения магнитолы, поэтому при заглушенном двигателе слушать музыку нельзя.

Что такое АСС на магнитоле и как правильно подключить

Сразу оговоримся — монтаж как магнитол, так и динамиков лучше доверить профессионалам, так как от качества монтажа во многом зависит и качество звучания и долговечность вашей техники. Только опытный специалист знает все детали и тонкости установки. Поэтому иногда, когда водитель сам «монтирует музыку», в большинстве случаев звучание не окупает затраченное на покупку радиотехники средства. В самом худшем варианте неквалифицированная установка и подключение могут привести не только к выходу из строя магнитолы и динамиков, но и, как следствие короткого замыкания, к пожару в автомобиле. Тем не мене многие водители, желая сэкономить, производят монтаж самостоятельно.

Удлинение шасси производится за счёт увеличения колёсной Ремонт тормозной системы на иномарках и отечественных автомобилях: -замена тормозных колодок дисковые и барабаны , замена тормозных

Как подключить автомагнитолу

Китайская 2DIN Установка, выбор аудиосистем. Нужно ли их подключать или оставить как есть? Физически вывод имеется но никуда не подключен. Автоматическая регулировка уровня звука увеличение при увеличении скорости автомобиля более современное применяется а магнитолах PIONEER DEH R функция компрессии звука, магнитола имеет измерительный микрофон. Я так понимаю, что «борода» на фотке имеет некую универсальность. Три провода, о которых спрашиваете, имеют возможность подключения либо через белый разъем, либо напрямую к проводке посредством скрутки.

Вопрос о подключении нештатного (китайского) ГУ

Во первых еще раз спасибо parka за Оказанную помощь. Во вторых для таких же как и я несведомых раскажу как на омеге подключается мультируль к нештатной магнитоле. Все оказалось намного проще чем я думал. Да при подключении к многим магнитолам нужно в кнопках мультируля перепаивать резисторы, но мне повезло, моя магнитолка сама определяет и запоминает номиналы каждой кнопки. Если подключить только один провод key A, то не все кнопки будут видны в моем случае показывало только 5, шестую никак не хотело опозновать.

Все сталкиваются с подключением магнитолы: Разъём питания: 1 — B+ 2 — GND или GROUND или K31 или просто Указан минус = Общий провод.

Расшифровка обозначений на кнопках и разъемах магнитол. Gnd на схеме что означает

Каждый человек делает что-то впервые. Когда дело доходит до автомобилей, особенно их электроники, лучше несколько раз все перепроверить, прежде чем приступать к каким-то действиям. Так будет, несомненно, проще и значительно дешевле, в конце концов. В данной статье мы вам расскажем о том, как подключить усилитель звука к автомобильной магнитоле.

Схема подключения проводов на магнитоле

ВИДЕО ПО ТЕМЕ: для чего коричневый провод в магнитоле

REM управляеться в основном с мафона.. Вот возникло у меня желание, подключить буфер к компьютеру Пробывал питание подключить к 12v блочку, что то не получается Подскажите пожалуйста, как мне можно подключить блок питание и подсоеденить бочку к компьютеру Полная шумоизоляция Вашего автомобиля по специальной цене! При покупке штатного головного устройства Prology установка в подарок!

Глубина не стандартизирована, но обычно составляет мм. На сегодняшний день заменить 1-DIN магнитолу на 2-DIN и наоборот не составляет труда, наличие огромного количества переходных рамок способствует этому, спасибо нашим китайским братьям!

Форум «Auto-HiFi»

Расширенный поиск. Клубные карты Правила форума. Тема: магнитола с SWC. Опции темы Версия для печати Подписаться на эту тему…. Passat B5 1.

Регистрация Вход. Ответы Mail. Вопросы — лидеры Работа на заводе Шкода, Чехия 1 ставка.

Что такое заземление усилителя и где заземлить усилитель — мой новый микрофон

Понимание электрического заземления имеет решающее значение при работе с электрическими системами (включая усилители, предусилители и т. п.).

Что такое заземление усилителя и где его следует заземлять? Заземление усилителя относится к проводу заземления, который безопасно обеспечивает наименьшее электрическое сопротивление по отношению к заземлению или заземлению корпуса, чтобы свести к минимуму вероятность поражения электрическим током. Усилители обычно заземляются через разъемы электрической розетки и/или источники питания или на шасси автомобиля.

В этой статье мы более подробно обсудим электрическое заземление, его важность для различных аудиоусилителей и способы подключения усилителей к заземлению, если они еще не подключены.

---

Что такое электрическое заземление?

Электрическое заземление в схемотехнике является контрольной точкой, в которой измеряются все напряжения в цепи (обычно устанавливается на 0 В). Земля действует как общий обратный путь для электрического тока.

Термин «электрическое заземление» (или другой его термин «электрическое заземление») относится к тому факту, что реальная земля/земля обычно идеализируется как бесконечный источник или приемник электрического заряда. Земля в идеальном мире будет поглощать неограниченное количество тока без изменения своего потенциала.

В электронике мы часто ссылаемся на 3 различных электрических «земли»:

3 символа заземления

Все три «типа» заземления указывают на соединение с [теоретической] точкой нулевого напряжения. В действительности земля обычно имеет переменное (но незначительное) напряжение из-за неизбежного сопротивления пути возврата земли.

Однако каждый из них относится к электрическому заземлению в другом контексте:

• Сигнальная земля: определяется как эталонная точка 0 В (нулевой потенциал) в цепи.
• Заземление корпуса: определяется как точка заземления, которая подключается к металлическому корпусу электрического устройства.
• Заземление: определяется как путь к «земле», обычно через заземляющее соединение штепсельной вилки и электросети.

Давайте углубимся в детали и добавим информацию о заземлении усилителя.

Сигнальная земля

Сигнальная земля — это опорная точка, от которой измеряется сигнал. В случае усилителей это аудиосигнал, представляющий собой переменный ток с частотами от 20 Гц до 20 000 Гц (или более). Он также действует как опорная точка для напряжения питания и т.п.

Для аудиоустройств требуется чистое сигнальное заземление, чтобы не наводить шум на сигнал. Многие аудиосигналы имеют низкий уровень напряжения и требуют чистых цепей для поддержания высокого отношения сигнал/шум.

Усилители обычно работают с относительно низковольтными аудиосигналами (особенно на их входах) и относительно высоковольтными источниками питания. Наличие отдельной земли сигнала для каждой отдельной схемы усилителя возможно и даже рекомендуется, чтобы свести к минимуму шумы, вызванные землей в сигнале.

Хотя это может показаться нелогичным, земля сигнала должна быть в одной точке соединена с землей шасси усилителя.

Предположим, что некоторые помехи индуцируются непосредственно на корпусе или косвенно на заземляющем проводе аудиокабеля (который подключается к заземлению корпуса). Чтобы сохранить взаимосвязь между сигналом и землей шасси, на самом деле полезно, чтобы сигнальная земля колебалась вместе с землей шасси.

Хотя флуктуация не обязательно является желательным явлением, она случается, и усилители должны быть спроектированы так, чтобы эффективно с ней справляться.

Это сигнальное заземление может быть подключено к заземлению через заземление корпуса. Систему, в которой сигнальная земля не подключена к другой цепи или земле, часто называют «плавающей землей» или «двойной изоляцией».

Заземление шасси

Заземление шасси — это точка, которая соединяется с металлическим корпусом электрического устройства (усилителя).

Заземление шасси представляет собой общую точку для сигнального заземления и заземления (через заземляющий провод сигнального соединения и соединение с сетью питания соответственно). Заземление шасси полезно для экранирования и предотвращения поражения электрическим током.

Заземление корпуса усилителя обычно выполняется в одной точке и предотвращает два нежелательных явления:

• Путь обратного тока через доступный, но нежелательный путь
• Ток, циркулирующий через шасси

Ток, протекающий через шасси усилителя (или другого аудиоустройства) может и чаще всего будет вызывать контур заземления. Поэтому шасси следует заземлять только в одной точке.

Заземляющие контуры — это страшный гул 60 Гц (или 50 Гц, в зависимости от географического положения ЛЭП). Это вызвано наличием двух или более разных потенциалов земли, подключенных к шасси, которые вызывают протекание тока и его индуцирование в шасси и аудиоустройстве.

Обратите внимание, что два отдельных заземления редко имеют одинаковый электрический потенциал.

Поскольку шасси также может быть подключено к сигнальной земле на аудиоразъемах, это может дополнительно добавить нежелательные электромагнитные помехи во входные и/или выходные сигналы усилителя.

Контур заземления обсуждается более подробно в моей статье «Что вызывает гул и шипение динамика (как устранить их оба)».

Заземление

Заземление является более или менее мерой предосторожности. Расчетный обратный путь заземления для усилителей будет обеспечен от заземляющего провода источника питания усилителя (на 3-штырьковом разъеме питания).

Это соединение «земля-земля» обеспечивает безопасный путь для любого блуждающего тока, который уходит на землю (а не через тело человека, например, когда человек прикасается к открытой части силовых (или аудио) цепей).

Любой потенциально опасный/смертельный ток будет безопасно рассеиваться на землю и, возможно, сработает предохранитель, отключив оборудование во избежание повреждений.

Заземление особенно важно, когда для работы цепи требуется высокое напряжение. Это часто происходит с усилителями, хотя сами аудиосигналы имеют относительно низкое напряжение.

Резюме

Заземление сигнала является эталонной точкой (обычно 0 вольт) для аудиосигнала в схеме/соединении усилителя, передающем аудиосигналы.

Заземление шасси — это точка, которая соединяется с металлическим корпусом электрического устройства (усилителя) и представляет собой общую точку для заземления сигнала и заземления. Это помогает с экранированием и предотвращением поражения электрическим током.

Это соединение «земля-земля» обеспечивает безопасный путь для любого блуждающего тока, стекающего на землю.

---

Почему усилители должны быть заземлены

Продолжая тему, перечисленную выше, давайте обсудим, почему аудиоусилитель должен быть заземлен?

Во-первых, усилитель следует заземлить из соображений безопасности. Что еще более важно, усилитель должен быть подключен к тому же потенциалу земли, что и все остальное аудиооборудование в системе.

Правильно заземляя усилитель (и другое аудиооборудование) на один и тот же потенциал земли, мы обеспечиваем безопасный путь для протекания любого блуждающего тока. Это должно быть основным соображением безопасности при настройке студий и систем громкой связи. Подробнее об этом в разделе «Заземление гитарного/бас-усилителя».

Плохая проводка и заземление могут привести к травмам, если кто-то прикоснется к цепям усилителя и станет кратчайшим путем к земле. Неправильное заземление также может привести к неправильной работе и повреждению усилителя и подключенных к нему аудиоустройств.

Обратите внимание, что опасность усилителя заключается не столько в звуковом сигнале переменного тока, который имеет относительно низкое напряжение. Скорее, риск исходит от источника питания и силовой схемы, которая питает усилитель более высокими напряжениями.

Связь всей системы с единым потенциалом земли также помогает устранить (или, по крайней мере, уменьшить) фон контура заземления, который проявляется в аудиосистемах как страшный 50 или 60 циклов.

Аудиосхемы усилителя должны быть заземлены на сигнальную землю с нулевым потенциалом, чтобы еще больше уменьшить шум в сигнале. Это особенно важно для усилителей, поскольку они предназначены для усиления сигнала и любого шума внутри сигнала.

Обратите внимание, что для получения оптимальных результатов рекомендуется сбалансированная передача сигнала. Все симметричные сигналы работают с сигнальной землей. Подробнее о сбалансированных сигналах см. в разделе «Примечание о балансных аудиоподключениях».

Усилители также должны иметь заземление шасси для подключения к сигнальному и заземлению в одной точке.

Заземление корпуса полезно для экранирования аудиосигнала усилителя и предотвращения поражения электрическим током. Это также помогает предотвратить протекание тока в нежелательное место, дополнительно повышая безопасность усилителя.

---

Заземление автомобильного усилителя мощности

Автомобильные усилители следует заземлять с помощью одного провода, соединяющего шасси усилителя с оголенным металлическим участком кузова автомобиля.

Общее эмпирическое правило заключается в том, чтобы сделать это соединение с кузовом автомобиля на расстоянии менее 18 дюймов от места расположения усилителя.

Общее место соединения с массой — любой болт, прикрепленный к металлическому шасси автомобиля. Точно так же распорка в багажнике автомобиля является полезной точкой подключения, если усилитель расположен в багажнике.

Убедитесь, что заземляющий провод касается голого металла, а не ржавчины. Для фиксации заземляющего провода может потребоваться клей. Просто убедитесь, что клей не отделяет провод от металлического шасси автомобиля.

---

Заземление усилителя мощности живого звука

При заземлении усилителя мощности живого звука лучше всего подключать его к тому же источнику питания (розетке или кондиционеру), что и микшер.

Использование усилителя мощности в системе громкой связи обычно означает, что динамики и микшер являются пассивными. Это означает, что динамики не нужно будет подключать к настенным розеткам (что устраняет несколько соединений с возможными соединениями с разным потенциалом земли в системе).

Микшеру по-прежнему требуется источник питания для предусилителей и активной схемы. Таким образом, подключение усилителя мощности и микшера к одному и тому же источнику питания (с одинаковым потенциалом земли) уменьшит шум земли и вероятность поражения электрическим током.

Обратите внимание, что заземление шасси усилителя должно быть подключено к заземлению шасси микшера.

Инструменты (если они активны), которые подключаются к микшеру, также должны быть заземлены, даже несмотря на то, что маловероятно достижение того же источника питания (потенциал земли), что и у усилителя и микшера.

---

Заземление Усилитель мощности для дома/студии

Во избежание возникновения шума контура заземления и опасности поражения электрическим током домашний/студийный усилитель мощности следует подключать к той же розетке, что и микшер и/или другие устройства-источники звука.

Опять же, это помогает снизить риск удара током, а также снижает вероятность возникновения шума в подключенных динамиках.

---

Заземление гитарного/бас-усилителя

Надлежащее заземление чрезвычайно важно при одновременной игре через гитарный усилитель и другие аудиосистемы.

Есть бесчисленное множество случаев, когда гитаристы были потрясены, по-видимому, от прикосновения к микрофону во время игры через усилитель.

По сути, некоторая часть оборудования в общей системе заземлена с другим потенциалом.

Допустим, микшер с питанием, который принимает сигнал микрофона, усиливает этот сигнал и посылает его на громкоговоритель, имеет заземление с определенным потенциалом (штепсельная вилка A).

Гитара подключена к гитарному усилителю, который либо не заземлен, либо заземлен с другим потенциалом (розетка B).

Во время игры гитарист может коснуться микрофона (или даже приблизиться к нему). Это может привести к образованию цепи, когда электричество системы проходит через исполнителя к земле, что приводит к поражению электрическим током или гораздо худшим последствиям.

Заземление всего оборудования очень важно, а обеспечение одинакового заземления (различных розеток) еще более важно для безопасности исполнителей.

Для получения дополнительной информации по этой теме ознакомьтесь с моей статьей Почему меня может ударить током, когда я прикасаюсь к микрофону?

---

Заземление предусилителей

Предусилители также должны быть заземлены.

Шасси предусилителя должно быть подключено к сигнальной земле подключенного аудиокабеля. Они также должны быть заземлены к выходному соединению.

Чтобы правильно заземлить предусилитель, убедитесь, что он подключен к соответствующему источнику питания, и убедитесь, что источник питания подключен к розетке, которая является общей для других компонентов аудиооборудования в аудиосистеме.

---

Примечание по сбалансированным аудиосоединениям

Стоит отметить, что аудиосоединения усилителя (входы и выходы) также могут быть «заземлены».

Сбалансированные аудиопередача/соединения имеют два сигнальных провода (положительная и отрицательная полярность) и общий провод заземления.

Как работают сбалансированные соединения? Давайте посмотрим на несколько диаграмм, чтобы лучше понять.

Во-первых, сбалансированный звук обычно передается по кабелям XLR (хотя его также можно передавать по TRS и другим соединениям). Давайте посмотрим на простую схему разъема XLR с его контактами.

Разъемы XLR «папа» и «мама»

• Контакт 1: Земля
• Контакт 2: + Сигнал (положительная полярность)
• Контакт 3: – Сигнал (отрицательная полярность) симметричное соединение XLR
  1 900 (гильза соединения TRS) обеспечивает общее заземление сигнальных проводников (контакты 2 и 3 или наконечник и муфта TRS). Этот заземляющий провод также экранирует кабель, помогая уменьшить шум и помехи, а также подключается к заземляющему шасси источника и/или входа.

  Вход симметричного соединения, как правило, заземлен и имеет дифференциальный усилитель, который суммирует различия между двумя сигнальными проводниками.

  Балансное аудиосоединение

  Поскольку различия суммируются, общий шум/помеха на обоих сигнальных проводах компенсируется. Это подавление известно как подавление синфазного сигнала, которое обычно измеряется в децибелах и указывается в спецификациях как CMRR (коэффициент подавления синфазного сигнала).

  Чтобы узнать больше о сбалансированных аудиоподключениях, ознакомьтесь с моей статьей Выводят ли микрофоны сбалансированный или несбалансированный звук?

  ---

  Может ли усилитель разрядить автомобильный аккумулятор? Автомобильные усилители подключаются к автомобильному аккумулятору и получают питание от него. Правильная проводка и соответствие номинальной мощности обеспечат безопасность, а генератор переменного тока обеспечит бесперебойную работу. Неправильная проводка и согласование могут привести к полной разрядке аккумулятора усилителя.

  Как выбрать усилитель для динамиков? При выборе/подборе усилителя и динамиков полезно провести собственное исследование. Есть несколько важных характеристик, которые следует учитывать:

  • Сравните номинальный импеданс динамика с *номинальным выходным импедансом усилителя. Громкоговорители с более низким импедансом сложнее управлять (более энергоемкие и с меньшим коэффициентом демпфирования), поэтому ищите усилитель с достаточно низким номинальным выходным импедансом.
  • Сравните технические характеристики мощности динамика и характеристики выходной мощности усилителя, чтобы определить, достаточно ли мощности усилителя для работы динамиков. Можно использовать усилители слишком большой мощности, но они должны поддерживаться на более низких уровнях, чтобы не повредить динамик и/или сам усилитель.
  • Посмотрите на рейтинг чувствительности динамика и определите, какая мощность требуется для достижения желаемого уровня звукового давления при прослушивании.

  *Номинальное выходное сопротивление усилителя не является его фактическим выходным сопротивлением (которое намного ниже). Номинальное выходное сопротивление позволяет нам лучше сравнивать и сопоставлять импедансы между усилителем и динамиком.

  Для получения дополнительной информации об импедансе динамика, мощности и чувствительности ознакомьтесь со следующими статьями My New Microphone соответственно:
  • Полное руководство по импедансу динамиков (4 Ом, 8 Ом, 16 Ом и более)
  • Полное руководство по расчетной мощности динамиков и номинальным мощностям
  • Полное руководство по чувствительности и рейтингам эффективности громкоговорителей

  ---

  Выбор лучшего усилителя мощности для вашего автомобиля , домашняя звуковая система или профессиональное аудиоприложение могут оказаться сложной задачей. По этой причине я создал «Полное руководство покупателя усилителя мощности My New Microphone». Ознакомьтесь с ним, чтобы получить помощь в выборе лучшего усилителя мощности для ваших приложений.

  ---

  Эта статья была одобрена в соответствии с редакционной политикой My New Microphone.

  Что такое провод заземления проигрывателя и нужен ли он вам?

  Независимо от того, являетесь ли вы новичком в мире Hi-Fi или давним меломаном, всегда полезно узнать, как улучшить звук. Есть так много тонких движущихся частей, которые заставляют музыку воспроизводиться из фонографа, и внимание к каждой из них только улучшает ваши впечатления от прослушивания. Чем больше вы узнаете о науке о звуке, тем больше удовольствия вы получите от создания пространства, посвященного первоклассной акустике. Как и во всем, что связано со звуком, ключом к идеальному воспроизведению является сочетание внимания, высококачественного оборудования и энергии, чтобы при необходимости изменить настройку.



  Поскольку естественно уделять основное внимание качеству иглы и звукоснимателя проигрывателя, можно легко пропустить другие важные части проигрывателя. Заземляющий провод проигрывателя может быть не таким привлекательным, как другое оборудование, но он может сыграть важную роль в улучшении воспроизведения. К счастью, как только вы узнаете, как его найти и что именно он делает, подключить заземляющий провод вашего проигрывателя будет легко и сразу же изменится.



  Что такое заземляющий провод проигрывателя?

  Прежде всего: что такое заземляющий провод проигрывателя? Заземляющий провод — это отдельный провод, который можно подключить к шасси проигрывателя и усилителю. Этот провод помещает проигрыватель и усилитель в один и тот же потенциал земли (нулевой опорный уровень, используемый для подачи и измерения напряжения, в данном случае в контексте звука). Если вы не заземлите проигрыватель, небольшая разница в потенциале земли вызовет контур заземления. Контур заземления может привести к тому, что переменный ток с частотой 60 циклов будет проходить между проигрывателем и усилителем по вашим аудиокабелям. Поскольку предусилители для фоно-входов очень чувствительны, вы можете услышать слышимый 60-тактный гул при выбранном фоно-входе. С точки зрения непрофессионала, заземляющий кабель может помочь вам избежать гудения и улучшить общее качество звука. К счастью, многие проигрыватели поставляются с заземляющим проводом, поэтому вам обычно не нужно их искать.



  Зачем нужен заземляющий провод?

  Вы можете согласиться с тем, что чрезмерный гул — это не идеально, но все же возникает вопрос, как именно заземление снижает нежелательный звук. Почему у других кабелей, участвующих в соединении между усилителем и проигрывателем, эти основания не закрыты? По сути, заземляющие провода создают альтернативный путь для обратного тока электрического тока к источнику, а не создают лишний шум или потенциально опасный электрический заряд. В то время как другие кабели предназначены для передачи звука от источника к усилителям (и, в конечном итоге, к динамикам), вся работа заземляющего провода заключается только в том, чтобы улавливать лишнее. Заземляющий провод — это страховочный провод, который намеренно соединен с землей и не проводит электричество при нормальной работе цепи. Это почти как ведро, собирающее лишнюю воду, чтобы комнату не затопило, за исключением того, что вместо смягчения воды оно зачерпывает электрический ток, который может вызвать чрезмерный гул или заряд.



  Как узнать, вызван ли шум контуром заземления?

  Хотя незаземленный проигрыватель обычно вызывает гул, это не единственная причина шума. Таким образом, это может сэкономить вам время, чтобы убедиться, что вы решаете правильную проблему. Гул проигрывателя обычно вызван одним из двух факторов: обратной связью или контуром заземления. Фон контура заземления составляет 120 герц, а другой гул будет 60 герц. Это может показаться слишком техническим, но для неподготовленного уха есть простые способы понять, что это за шум. Во-первых, сильно отличается сам звук. Гул на частоте 120 герц будет звучать агрессивно и пронзительно, тогда как гул на частоте 60 герц будет ниже и ровнее.



  Другой способ различить источник гула — повернуть ручку регулировки громкости и посмотреть, следует ли за ним гул. Если гул уменьшается вместе с громкостью, это обычно означает, что он вызван обратной связью или проблемой, отличной от замыкания на землю. Кроме того, если вы меняете входы, а гул не меняется или не прекращается, это, вероятно, контур заземления.



  Если вы обнаружите, что гул не связан с контуром заземления, вы можете сразу проверить несколько вещей, чтобы найти возможное решение. Первый очень простой, но его легко упустить из виду: убедитесь, что ваш проигрыватель стоит на абсолютно плоской и прочной поверхности. Во-вторых, убедитесь, что ваши динамики не находятся на той же поверхности, что и проигрыватель, поскольку даже слабые вибрации могут вызвать петлю обратной связи. В-третьих, убедитесь, что фонограф не стоит рядом с источниками статического электричества.



  Всегда ли необходимо заземлять проигрыватель?

  Обычно да. Независимо от того, является ли это проигрывателем с ременным или прямым приводом, существует вероятность образования контура заземления. Поскольку заземляющий провод не проводит электрические токи для самой музыки, технически вам не нужно заземлять проигрыватель, чтобы слушать музыку. Однако, даже если гул не очень заметен, в большинстве случаев лучше перестраховаться, чтобы избежать контура заземления. Если ваш проигрыватель поставляется с заземляющим проводом, это верный признак того, что его необходимо заземлить. Технически некоторые проигрыватели со встроенными фонокорректорами не требуют заземления. Если ваш проигрыватель имеет встроенный фонокорректор, который вы используете вместо отдельного, в комплект не входит заземляющий провод и у вас никогда не было проблем со звуком, возможно, все в порядке. Достаточно легко проверить наличие провода, а также посмотреть, на что похож звук. Тем не менее, заземлить его никогда не помешает.



  Нужно ли заземлять кабели RCA?

  Короткий ответ — нет. Кабели RCA уже сбалансированы и заземлены по своей конструкции. Трехжильный кабель включает в себя два сигнальных провода и один заземляющий провод, все они заключены в цилиндрический экран, который также заземлен. Два сигнальных провода имеют одинаковые импедансы с общей клеммой заземления, поэтому они, как правило, невосприимчивы к созданию шума.



  Как найти заземляющий провод?

  Вам нужно посмотреть на нижнюю часть проигрывателя, чтобы найти его. Во многих случаях провод заземления подключается к нижней части металлического корпуса проигрывателя и имеет неподсоединенный медный контактный разъем. Большинство проводов заземления классических проигрывателей зеленого цвета, хотя технически они могут быть любого цвета. Если ваш проигрыватель совершенно новый, провод может быть сложен под шасси и скрыт стяжкой. Убедитесь, что вы полностью проверили нижнюю часть корпуса, прежде чем сделать вывод, что у вас его нет.



  Можно ли использовать провода динамиков, если у меня нет провода заземления?

  Да. Основная цель заземляющего провода — соединиться с землей и обеспечить провод, который не несет собственного сигнала. Технически с этой задачей может справиться любой изолированный провод, в идеале многожильный провод калибра от 18 до 20. Вам просто нужно убедиться, что он правильно подключен к клемме заземления усилителя, или создать соединение с помощью клейкой ленты.



  Как заземлить проигрыватель?

  Все эти разговоры о том, почему так важно заземлить проигрыватель, все еще оставляют вопрос «как?» повиснуть в воздухе. Первое, что вам нужно сделать, это выключить проигрыватель и усилитель. Вы не хотите подвергаться риску поражения электрическим током или неприличного шума. Затем вы проверите под металлическим корпусом, чтобы найти провод заземления. Если ваш проигрыватель не включает его, выберите изолированный провод, который вы собираетесь использовать. Когда у вас есть провод, вам нужно найти клемму заземления на вашем усилителе или ресивере. Обычно клемму можно найти на задней панели устройства под маркировкой «заземлено». Часто это металлический штырь с простой винтовой клеммой или металлический штырь с рифленым стержнем. Обязательно ослабьте клемму заземления, как только вы ее найдете.



  Дважды проверьте, чтобы заземляющий провод подходил к клемме заземления вашего усилителя. Если это невозможно, переместите оборудование по мере необходимости (или отмерьте и отрежьте собственный заземляющий провод в соответствии с этим расстоянием). Теперь все, что вам нужно сделать, это надеть лепестковый разъем заземляющего провода на заземляющую клемму. Убедитесь, что он достаточно затянут, чтобы быть прочным, но не перетягивайте.



  Если ваш усилитель не имеет клеммы заземления, не беспокойтесь. Вы можете использовать клейкую ленту, чтобы приклеить медный лепестковый разъем заземляющего провода к металлическому корпусу усилителя. Просто убедитесь, что вы закрепили его достаточно, чтобы он не отключился.



  Если вы в конечном итоге будете делать свой собственный заземляющий провод, вам нужно снять примерно 6–8 мм изоляции с обоих концов провода. Затем вы прикрепите один зачищенный конец к винту шасси на усилителе (старайтесь избегать разъема динамика). Вы прикрепите другой зачищенный конец провода к винту шасси на проигрывателе. Эта установка создает тот же основной эффект, что и клемма заземления.



  После подключения усилителя и проигрывателя можно включить проигрыватель и проверить, исчез ли шум. Если звук чистый и великолепный, ваша работа здесь сделана.

  Переход на землю — Hi-Fi+

  E Примечание редактора: при разработке своих уважаемых цифровых аудиокомпонентов Скотт Берри из Computer Audio Design обнаружил влияние высокочастотного шума земли. Позже он обнаружил, что фоновый шум этого сигнала также влияет на характеристики аналоговых компонентов в аудиосистеме. Результатом стала линейка высокочастотных шумоподавителей Ground Control, включая мощную эталонную модель GC-R, протестированную в выпуске 185.

  Мы поговорили со Скоттом о шуме земли, почему это проблема, чем земля сигнала отличается от земли сети и как лучше всего решить эту проблему. В то время как, конечно, Скотт сосредоточен на своих собственных устройствах GC и GC-R, ясно, что разрешение высокочастотного шума через сигнальную землю становится все более универсальной проблемой среди аудиофилов, и множество продуктов от разных брендов адресовано решению этой проблемы. те же заботы.

  CAD Ground Controls предназначены для снижения высокочастотного «шума» на земле в аудиосистеме. Не могли бы вы начать с объяснения, что такое «земля»?

  «Земля» — это общее название, которое инженеры-электрики дают эталону, относительно которого измеряется напряжение. В аудиокомпонентах мы называем это «сигнальной землей». Сигнальная земля — это отрицательная сторона разъемов RCA, XLR, BNC и т. д. на задней панели аудиокомпонентов.

  Заземление сигнала часто путают с заземлением сети — на сетевом подключении — это «третий контакт» на 13-амперной вилке Великобритании или типа B США.

  В некоторых конструкциях аудиокомпонентов сигнальная земля и земля могут быть соединены напрямую, но в большинстве случаев это не так. Например, во многих стримерах и серверах и, конечно же, в компьютерных устройствах без качества звука сигнальная земля обычно напрямую подключается к заземлению сети. Однако в большинстве аудиокомпонентов более высокого класса обычно либо нет соединения, либо используется простое фильтрующее соединение между заземлением сети и сигнальной землей.

  В классической конструкции аудиокомпонента с линейным питанием питание от сети поступает на устройство, а линия питания и нейтраль идут к трансформатору, тогда как заземление обычно напрямую подключается к шасси (корпусу). Заземление сигнала поступает от схемы постоянного тока после трансформатора, и в этот момент оно не имеет ничего общего с заземлением сети.

  Для чего предназначено заземление сети в аудиоустройстве?

  Сетевое заземление предназначено в первую очередь для обеспечения безопасности. Любое электрическое устройство, которое подключается к сети и имеет токопроводящий корпус (металл), по закону должно быть подключено к сети заземления. И соединение должно быть так называемым «низкоимпедансным», то есть легким для протекания тока.

  Это необходимо для снижения риска поражения электрическим током в случае неисправности устройства. Например, если внутренний провод отсоединится во время транспортировки и случайно коснется металлического корпуса, то, если вы подключите это устройство к стене, металлический корпус будет находиться под напряжением — если вы дотронетесь до него, сетевой ток попытается пройти через тебя! При подключении низкоимпедансной трассы к земле от корпуса ток будет проходить по этой трассе, а не через вас.

  Заземление сети также используется разработчиками электротехники для снижения высокочастотного шума внутри компонентов. Подключение «шумной» части схемы непосредственно к заземлению сети может уменьшить шум внутри изделия.

  Компьютеры являются хорошим примером этого. Компьютеры производят значительный уровень высокочастотного шума, и распространенный метод уменьшения этого шума (чтобы они соответствовали требованиям законодательства) заключается в подключении всей сигнальной земли устройства непосредственно к заземлению сети. В наших домах есть много других электронных компонентов, которые спроектированы аналогичным образом. Количество этих устройств резко возросло за последние пятнадцать лет.

  К сожалению, из-за этого заземление во многих домах теперь содержит значительное количество высокочастотного шума. Это настоящая проблема для более качественных аудиокомпонентов! Подключение любой части аудиокомпонента к заземлению сети может фактически увеличить шум внутри аудиокомпонента, а не уменьшить его.



  Как вы думаете, поэтому аудиофилы много говорят о «шуме» на Земле и забивают в свои сады медные стержни…..?

  Да, я думаю, что это так. Безусловно, наряду с высокочастотным шумом, создаваемым самими аудиокомпонентами, существует также шум, поступающий «из внешнего мира» через сеть электропитания и заземление сети. И, на мой взгляд, этот высокочастотный шум становится все хуже — в наш век интернета его стало больше.

  Я думаю, что все мы чувствуем, что наша стереосистема звучит лучше всего поздно ночью, когда все остальные уже легли спать. Конечно, это может иметь какое-то отношение к бокалу вина или пива в наших руках в то время! Но это в основном результат более чистой энергии в сети поздно ночью — ваши соседи, все эти телевизоры, компьютеры, системы освещения и т. д. — выключаются. И многие дома делят Mains Earth с соседями. Таким образом, ночное прослушивание действительно улучшает работу большинства систем из-за меньшего количества высокочастотного шума в сети и на земле.

  И вы считаете, что шумы на заземлении сети более значительны, чем шумы на сигнальной земле?

  Все зависит от аудиосистемы и сетевого питания в вашем доме. Высокоцифровые аудиосистемы будут производить много «собственного» шума сами по себе.

  Если в вашем доме много цифрового оборудования — я имею в виду сети домашней автоматизации, домашние офисы, Wi-Fi и т. д., это загрязнит вашу домашнюю электросеть высокочастотным шумом. Если вы живете в густонаселенном районе, то сеть Mains Earth, скорее всего, будет содержать значительное количество высокочастотного шума от ваших соседей. Землю можно разделить между несколькими жилищами.

  Большая проблема с Mains Earth заключается в том, что он должен быть напрямую подключен ко всем металлическим корпусам, включая шасси вашей любимой аудиосистемы: это означает, что шасси теперь содержит этот шум.

  Поскольку это соединение должно иметь низкий импеданс, чтобы соответствовать законодательству о безопасности, его очень сложно фильтровать. Стабилизаторы напряжения и регенераторы нацелены на фильтрацию линий электропередач и нейтрали, но обычно они не фильтруют землю.

  Аудиофилы начинают много говорить об «заземляющих устройствах». Можете ли вы описать, что на самом деле делают CAD Ground Controls?

  CAD Ground Controls делают одну вещь: они уменьшают высокочастотный шум.

  «Шум» в контексте аудиокомпонентов обычно означает любую нежелательную электрическую энергию. Он может быть в любом частотном спектре, и его можно найти где угодно — на сигнале, на земле, на мощности и на Земле.

  Во-первых, я думаю, общепризнано, что электрические шумы в слышимом диапазоне частот (20 Гц -> 20 кГц) — это плохо — они слышимы и требуют надлежащего управления. Все аудиодизайнеры, в том числе и я, прилагают огромные усилия, чтобы свести к минимуму нежелательные шумы в сигнале и мощности.

  Кроме того, я сосредоточился на уменьшении шума на сигнальной земле и на гораздо более высоких частотах. Мое исследование показало, что относительно немногие аудиоконструкции уделяют внимание шуму на сигнальной земле, возможно, потому, что предполагается, что сигнальная земля не имеет шума, или потому, что считается, что это не такая проблема. Но для меня сигнальная земля — эталон, по которому измеряется сигнал, — это половина сигнала, и крайне важно, чтобы он был чистым.

  Я также сосредотачиваюсь на шуме в гораздо более высоком и широком частотном диапазоне, намного выше слышимого диапазона, вплоть до диапазона ГГц.

  Как вы думаете, почему эта высокочастотная энергия важна для аудиокомпонентов? Конечно, если он выше слышимого спектра, вы его не услышите….?

  Все электронное оборудование имеет установленные законом ограничения на количество высокочастотного шума, которое оно может производить. Я уверен, что вы знакомы с табличками в больницах, которые просят нас не использовать наши телефоны рядом с чувствительным сканирующим оборудованием, и мы выключаем наши телефоны для «взлета и посадки»… это всего лишь примеры того, как высокочастотная энергия влияет на электронику.

  Мой опыт показывает, что этот очень высокочастотный неслышимый «шум» также влияет на качество звука аудиокомпонентов.

  Сами цифровые аудиокомпоненты — проигрыватели компакт-дисков, серверы, стримеры, ЦАП — содержат генераторы и цифровые схемы, работающие на высоких частотах. Это создает высокочастотную энергию, которая может циркулировать по всей аудиосистеме. И, как я уже сказал, инженеры учитывают это с помощью фильтров на сигнальных и силовых цепях, но обычно мало или совсем ничего не делается для очистки шума на сигнальной земле. Но все транзисторы, операционные усилители, интегральные схемы и т. д. напрямую подключены к сигнальной земле, и эти устройства будут работать по-разному из-за этого высокочастотного шума, а это, в свою очередь, повлияет на качество звука компонента.

  Что натолкнуло вас на идею CAD Ground Controls?

  Идея внешнего устройства для еще большего снижения шума — Ground Control — возникла в результате моей работы по разработке цифровых аудиокомпонентов.
