Линейные стабилизаторы напряжения: особенности работы и применение

Как работают линейные стабилизаторы напряжения. Какие бывают виды линейных стабилизаторов. Каковы преимущества и недостатки линейных стабилизаторов. Для каких применений подходят линейные стабилизаторы напряжения. Как выбрать оптимальный линейный стабилизатор для конкретной задачи.

Принцип работы линейных стабилизаторов напряжения

Линейные стабилизаторы напряжения представляют собой электронные устройства, предназначенные для поддержания постоянного выходного напряжения при изменениях входного напряжения или тока нагрузки. Их принцип работы основан на использовании активного регулирующего элемента, работающего в линейном режиме.

Ключевые компоненты линейного стабилизатора включают:

• Регулирующий элемент (чаще всего транзистор)
• Источник опорного напряжения
• Схему сравнения и усиления ошибки
• Цепь обратной связи

Регулирующий элемент работает как управляемый резистор, падение напряжения на котором изменяется для поддержания постоянного выходного напряжения. Схема сравнения и усиления ошибки отслеживает разницу между выходным и опорным напряжениями, управляя регулирующим элементом через отрицательную обратную связь.

Виды линейных стабилизаторов напряжения

Существует несколько основных типов линейных стабилизаторов напряжения:

1. Параметрические стабилизаторы

Простейший тип, использующий нелинейность вольт-амперной характеристики полупроводниковых приборов (например, стабилитронов). Обладают невысокой точностью стабилизации.

2. Компенсационные стабилизаторы

Более сложные и точные устройства с цепью обратной связи. Подразделяются на:

• Последовательные — регулирующий элемент включен последовательно с нагрузкой
• Параллельные — регулирующий элемент подключен параллельно нагрузке

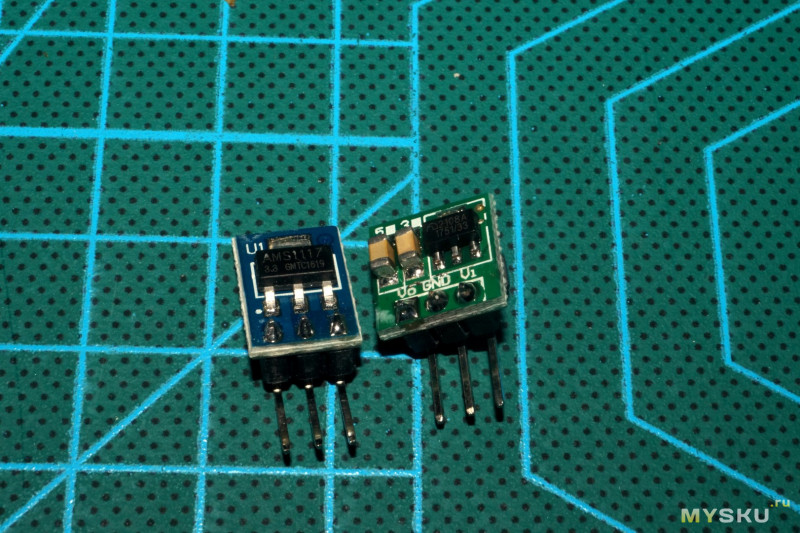

3. Интегральные стабилизаторы

Выполнены в виде интегральных микросхем, содержащих все необходимые компоненты. Бывают с фиксированным и регулируемым выходным напряжением.

Преимущества линейных стабилизаторов

Основные достоинства линейных стабилизаторов напряжения:

• Низкий уровень пульсаций и шумов выходного напряжения
• Быстрый отклик на изменения входного напряжения и тока нагрузки
• Простота схемотехники и применения
• Низкая стоимость, особенно для интегральных стабилизаторов
• Отсутствие высокочастотных помех, характерных для импульсных стабилизаторов

Недостатки линейных стабилизаторов

При всех достоинствах, линейным стабилизаторам присущи и некоторые недостатки:

• Низкий КПД, особенно при большой разнице между входным и выходным напряжением
• Значительное тепловыделение на регулирующем элементе
• Ограниченная выходная мощность без использования внешних компонентов
• Возможность работы только в режиме понижения напряжения

Области применения линейных стабилизаторов

Линейные стабилизаторы напряжения широко применяются в различных электронных устройствах и системах, включая:

• Источники питания аналоговых схем
• Стабилизация опорных напряжений
• Питание маломощных цифровых устройств

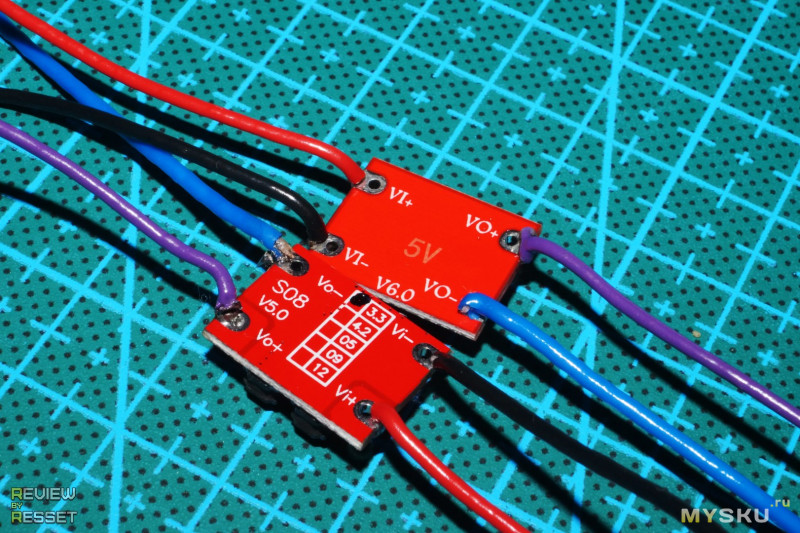

• Локальная стабилизация напряжения на платах
• Автомобильная электроника
• Бытовая техника

Как правильно выбрать линейный стабилизатор напряжения

При выборе линейного стабилизатора для конкретного применения следует учитывать ряд ключевых параметров:

1. Входное и выходное напряжение
2. Максимальный выходной ток
3. Минимальное падение напряжения (для LDO стабилизаторов)
4. Точность стабилизации выходного напряжения
5. Уровень пульсаций и шумов
6. Температурный диапазон работы
7. Наличие защитных функций

Также важно оценить тепловой режим работы стабилизатора и при необходимости обеспечить эффективный теплоотвод.

Особенности работы линейных стабилизаторов при запуске

Процесс запуска линейного стабилизатора напряжения может иметь ряд особенностей, влияющих на работу питаемых устройств:

• Задержка выхода на рабочий режим
• Возможное перерегулирование выходного напряжения
• Ограничение пускового тока

Для улучшения характеристик запуска применяются различные схемотехнические решения, например:

• Схемы плавного запуска (soft-start)
• Предварительная зарядка выходных конденсаторов
• Использование стабилизаторов с функцией Power-On Reset

Влияние нагрузки на работу линейных стабилизаторов

Характер нагрузки может существенно влиять на работу линейного стабилизатора напряжения. Основные аспекты влияния нагрузки включают:

• Изменение выходного напряжения при изменении тока нагрузки
• Возможность возникновения автоколебаний при емкостной нагрузке
• Ухудшение стабильности при импульсной нагрузке

Для обеспечения стабильной работы необходимо:

1. Правильно выбирать тип и номиналы выходных конденсаторов
2. Учитывать минимальный ток нагрузки, требуемый для стабильной работы
3. Использовать дополнительные цепи коррекции при работе на сложную нагрузку

Защитные функции в линейных стабилизаторах напряжения

Современные линейные стабилизаторы, особенно интегральные, обладают рядом встроенных защитных функций:

• Защита от короткого замыкания на выходе
• Тепловая защита
• Защита от перенапряжения на входе
• Защита от обратного подключения

Эти функции повышают надежность работы стабилизатора и защищают как сам стабилизатор, так и питаемые устройства от повреждений в аварийных режимах.

Шумовые характеристики линейных стабилизаторов

Низкий уровень шума — одно из ключевых преимуществ линейных стабилизаторов. Однако для достижения наилучших показателей следует учитывать:

• Собственный шум стабилизатора
• Коэффициент подавления пульсаций входного напряжения (PSRR)
• Влияние внешних компонентов на шумовые характеристики

Для минимизации шума рекомендуется:

1. Выбирать стабилизаторы с низким собственным шумом
2. Использовать качественные входные и выходные конденсаторы
3. Применять дополнительную фильтрацию при необходимости
4. Оптимизировать топологию печатной платы

Перспективы развития линейных стабилизаторов напряжения

Несмотря на конкуренцию со стороны импульсных преобразователей, линейные стабилизаторы продолжают развиваться. Основные направления совершенствования включают:

• Снижение минимального падения напряжения (улучшение LDO характеристик)
• Повышение энергоэффективности
• Уменьшение габаритов при сохранении высоких электрических характеристик
• Расширение функциональности, включая цифровое управление и мониторинг

Эти улучшения позволяют линейным стабилизаторам оставаться востребованными в современной электронике, особенно в приложениях, требующих низкого уровня шума и высокого качества выходного напряжения.

Пять особенностей линейных стабилизаторов, о которых нужно знать

16 января 2019

системы безопасностиавтомобильная электроникауправление питаниемавтоматизацияинтернет вещейMaxim Integratedстатьяинтегральные микросхемы

С первого взгляда линейные регуляторы (LDO) кажутся достаточно простыми компонентами, однако очень часто возникают ситуации, когда они работают нештатно. В данной статье рассматриваются пять особенностей стабилизаторов: поведение LDO при запуске, потребление LDO при малых входных напряжениях, особенности отклика

LDO при изменении нагрузки, влияние собственного шума и PSRR стабилизатора на общий выходной шум, а также реализация входной защиты LDO. Понимание этих особенностей делает выбор стабилизатора более осознанным и упрощает процесс отладки. Приводятся примеры интегральных стабилизаторов производства Maxim Integrated, в которых учтены перечисленные особенности.

В настоящий момент выбор подходящего линейного стабилизатора зачастую заключается в просмотре бесконечных таблиц с применением параметрических фильтров. Какое выходное напряжение нужно? Каков максимальный нагрузочный ток? Каково предельно допустимое входное напряжение? Какой диапазон входных напряжений требуется? Какое следует выбрать корпусное исполнение? Какие габариты будут у компонентов обвязки? Перечень подходящих регуляторов может быть уменьшен с учетом дополнительных параметров. Например, что если нагрузка чувствительна к колебаниям напряжения питания? Тогда стабилизатор должен обладать очень малым собственным шумом и высоким коэффициентом подавления нестабильности питания (PSRR). Если же разрабатывается устройство с батарейным питанием, то потребуется регулятор со сверхмалым уровнем потребления.

С учетом перечисленных требований исходный список стабилизаторов сократится до нескольких подходящих моделей. Но это еще не все. Перед тем как сделать окончательный выбор, нужно ответить еще на пять вопросов:

• Как регулятор ведет себя при запуске?
• Останется ли ток потребления малым, если входное напряжение окажется на нижней границе рабочих напряжений (или даже меньше)?
• Как ведет себя стабилизатор при изменении нагрузки?
• Что является основным источником выходного шума: собственный шум стабилизатора или внешний шум из-за малого значения PSSR?
• Как стабилизатор ведет себя при выключении?

Эти вопросы могут показаться не такими важными, пока не возникнут проблемы.

Но когда проблемы появятся вы, скорее всего, почувствуете себя обманутым или, по крайней мере, недостаточно осведомленным. Придется потратить дополнительное время на устранение неполадок и, возможно, на доработку своей платы.

Попробуем пролить свет на эти вопросы. Возможно, предложенная информация будет полезна в ближайшем будущем при очередном выборе линейного регулятора.

Запуск

Многие стабилизаторы имеют вход разрешения, с помощью которого можно включать и выключать регулятор при необходимости экономии энергии. Обычно в таких стабилизаторах есть также функция плавного запуска (Soft Start). Плавный запуск предотвращает перегрузку регулятора при включении. Данная функция может быть реализована двумя способами.

Плавный запуск с ограничением тока

Первый способ – плавный запуск с ограничением тока (Current Soft Start). В большинстве регуляторов существует ограничение выходного тока. Функция плавного запуска заключается в плавном или пошаговом увеличении тока ограничения при запуске (рисунок 1).

При этом выходное напряжение будет плавно нарастать, так как ток заряда выходного конденсатора оказывается меньше, чем максимально допустимый нагрузочный ток стабилизатора. Преимущество данного подхода заключается в том, что входной ток регулятора будет плавно увеличиваться согласно заданному шаблону, и помехи от пускового тока нагрузки не будут передаваться на вход стабилизатора.

Рис. 1. Временные диаграммы режимов плавного запуска с ограничением тока и напряжения

Анализируя переходные процессы при включении стабилизатора, можно обнаружить, что на осциллограмме выходного напряжения есть точки перелома, в которых напряжение начинает уменьшаться. Рассмотрим эту особенность подробнее. После включения линейного регулятора происходит заряд выходного конденсатора и питание нагрузки. Если выходной ток превышает значение тока ограничения, напряжение на нагрузке падает ниже определенного уровня и происходит его возврат в состояние сброса. Далее цикл повторяется, и нагрузка то включается, то выключается. В конце концов, значение тока ограничения становится достаточно высоким, чтобы обеспечить необходимый ток, и схема начинает работать в штатном режиме.

Плавный запуск с ограничением напряжения

Второй способ – плавный запуск с ограничением напряжения (Voltage Soft Start). При таком подходе выходное напряжение увеличивается плавно и линейно, без каких-либо скачков при включении (рисунок 1). Подобное поведение также защищает нагрузку от повторных сбросов, так как напряжение пересекает пороговую точку сброса один раз.

В данном случае пусковой ток определяется выходной емкостью, скоростью нарастания выходного напряжения и током, потребляемым нагрузкой. Как правило, скорость нарастания выходного напряжения устанавливается на уровне, который обеспечивает пусковой ток в диапазоне 1…10% от максимального выходного тока (при использовании рекомендованного минимального выходного конденсатора). Установка пускового тока на уровне менее 10% позволяет использовать выходные конденсаторы большей емкости и компенсировать повышенный ток нагрузки. Недостатком системы запуска с ограничением напряжения является то, что входной ток зависит от нагрузки и не контролируется напрямую. А ее преимущество заключается в отсутствии множественных переходов нагрузки в состояние сброса.

На рисунке 1 представлено сравнение временных диаграмм режимов плавного запуска с ограничением тока и с ограничением напряжения.

Увеличение тока потребления при работе с малыми входными напряжениями

Если схема питается от аккумулятора, то величина собственного потребления стабилизатора имеет большое значение. Нагрузка может находиться в активном состоянии в течение краткого интервала времени, а потом надолго переходить в режим ожидания, экономя энергию. В этом случае время автономной работы будет в значительной степени определяться собственным потреблением регулятора. Если это так, вы, скорее всего, выберете линейный регулятор с минимальным питающим током.

Теперь представьте, что ваша аккумуляторная батарея разряжена до такой степени, что разница между входным и выходным напряжением стабилизатора становится минимальной. При работе в таком режиме стабилизатор старается как можно сильнее открыть внутренний силовой транзистор, чтобы обеспечить минимальное падение напряжения, даже если выходной ток нагрузки очень мал. Проблема заключается в том, что «усиленное» открывание транзистора приведет к увеличению потребления схемы управления затвором (рисунок 2). В результате режим ожидания превращается в режим быстрой разрядки батареи.

Рис. 2. Увеличение тока потребления при работе с малыми входными напряжениями из-за роста потребления схемы управления затвором силового транзистора

Подобное увеличение тока при работе с малыми входными напряжениями – не редкость даже для самых лучших стабилизаторов. Двукратный рост потребления не является чем-то необычным, а некоторые регуляторы характеризуются увеличением потребления в 10 раз и более. Иногда информация об увеличении потребляемого тока при работе с малыми входными напряжениями приводится в документации в виде таблиц и графиков. Однако чаще всего эта информация отсутствует.

Если в конкретном приложении величина тока потребления имеет большое значение, следует выбирать стабилизатор, для которого в документации приведена подробная информация об этом параметре или самостоятельно измерять уровень тока, чтобы убедиться, что регулятор отвечает предъявляемым требованиям.

Отклик стабилизатора на изменение нагрузки

Линейные регуляторы имеют возможность стабилизации выходного напряжения при изменении нагрузки. Когда происходит изменение нагрузки, напряжение на затворе встроенного силового транзистора также должно измениться. Время, необходимое для того чтобы напряжение на затворе достигло нового значения, обычно определяет уровень перерегулирования и недорегулирования.

Обычно быстрый переход к полной нагрузке является худшим случаем с недорегулированием выходного напряжения. Перед сравнением динамических характеристик регуляторов всегда следует проверять значения начальных токов. Переход от нагрузки 10% к нагрузке 100% будет более быстрым, чем переход от начальной нагрузки 1% к нагрузке 100%, так как в первом случае выходное напряжение будет ближе к конечному значению. Гораздо труднее добиться хороших показателей при переходе от состояния с нулевой нагрузкой к полной нагрузке.

Можно предположить, что поддержание некоторого минимального тока нагрузки поможет избежать значительной задержки при включении максимальной нагрузки. Да, поможет, но это не всегда является хорошим решением. Дело в том, что при обратном переходе от полной нагрузки к минимальной часто возникает перерегулирование выходного напряжения. При этом регулятор находится в наиболее уязвимом состоянии, в котором его внутренний силовой транзистор полностью отключен. Если в этот момент нагрузка вновь увеличится, то будет наблюдаться недорегулирование, которое окажется еще более значительным, чем при первоначальном переходе.

Если работа схемы предполагает наличие быстрых перепадов нагрузки, следует проверять динамические характеристики стабилизаторов с использованием описанного выше алгоритма. На рисунке 3 показано ухудшение отклика регулятора при повторном быстром увеличении нагрузки.

Рис. 3. Ухудшение отклика регулятора при повторном быстром увеличении нагрузки

Собственный шум стабилизатора и коэффициент подавления помех по питанию (PSRR)

Регуляторы, предназначенные для создания малошумящих приложений, как правило, обладают и высоким значением коэффициента подавления нестабильности питания (PSRR). Это логично, так как чувствительность нагрузки к помехам не зависит от причины их возникновения.

Если стабилизатор подключен к импульсному регулятору, то малый коэффициент PSRR может создать больше проблем, чем собственный выходной шум стабилизатора. Рассмотрим случай совместного использования стабилизатора с понижающим импульсным регулятором для питания чувствительной к шуму нагрузки. Если на частоте 100 кГц пульсации выходного напряжения импульсного преобразователя составляют 50 мВ (от пика до пика), а величина PSRR линейного регулятора на той же частоте 100 кГц равна 60 дБ, то на выходе стабилизатора будут наблюдаться пульсации 50 мкВ (от пика до пика), что эквивалентно среднеквадратичному выходному шуму 15 мкВ. Допустим, выбран малошумящий стабилизатор, для которого в полосе частот 10 Гц…100 кГц собственный выходной шум составляет менее 5 мкВ (среднеквадратичное значение). Тогда окажется, что шум из-за входных пульсаций от DC/DC-преобразователя и малого PSRR будет в три раза выше собственного шума стабилизатора (рисунок 4).

Рис. 4. Общий выходной шум определяется вкладом PSRR

При работе с высокими выходными напряжениями собственный шум линейного регулятора может преобладать над PSRR. Это связано с тем, что собственный шум увеличивается в соответствии с делителем обратной связи. Рассмотрим схему, в которой линейный регулятор используется для преобразования зашумленного напряжения 17 В от повышающего DC/DC-преобразователя в напряжение 16 В с уровнем пульсацией менее 100 мВ. Если PSRR стабилизатора на частоте переключений составляет 60 дБ, то пульсации 50 мВ (от пика до пика) от повышающего преобразователя будут ослаблены до 50 мкВ (от пика до пика) или 15 мкВ (ср.кв.) на выходе. Шум 5 мкВ (ср. кв.) встроенного опорного источника может показаться малым и не представляющим опасности. Однако если сигнал обратной связи уменьшается до 1,25 В, а напряжение на резисторе обратной связи 16 В, то выходной шум составит 5 мкВ × (16 В/1,25 В) или 64 мкВ (ср.кв). Таким образом, собственный шум стабилизатора будет вносить основной вклад в общий выходной шум (рисунок 5).

Рис. 5. Увеличение выходного шума при работе с высокими напряжениями

При поиске оптимального стабилизатора для чувствительной нагрузки следует учитывать как выходной шум, так и PSRR.

Защита входа

Обычно в линейных регуляторах присутствует обратный диод, встроенный в силовой МОП-транзистор. Из-за этого диода выходное напряжение не может превышать входное напряжение больше, чем на 0,7 В. В большинстве случаев этот диод не влияет на работу стабилизатора, но есть два случая, когда он может создать проблемы.

Защита от обратного напряжения

Иногда возникают ситуации, когда на вход устройства подается напряжение питания обратной полярности, например, при использовании стандартных батареек. Хотя разъем для установки батареек в отсеке питания имеет особую формовку выводов и защищает от неправильного подключения, тем не менее, он не гарантирует полную защиту и допускает возможность ошибки с возникновением кратковременных обратных напряжений.

Защита от обратной полярности позволяет напряжению на входе быть меньше напряжения на выводе земли без существенного увеличения тока. Для этого необходимо отключить встроенный диод силового транзистора с помощью дополнительного последовательного ключа. У большинства регуляторов на входе есть диоды, защищающие от обратной полярности и электростатических разрядов (ESD). Их также необходимо исключить и использовать специализированную схему защиты (рисунок 6).

Рис. 6. Защита от обратного напряжения

Примером стабилизатора с защитой от обратной полярности является MAX1725, который способен выдерживать обратные напряжения до -12 В без значительного увеличения входного тока.

Защита от обратного тока

Очень часто защиту от обратного тока в линейных регуляторах путают с защитой от обратного напряжения. Хотя для ее реализации также требуется блокировка встроенного диода силового транзистора, тем не менее, механизм защиты имеет значительные отличия. На рисунке 7 показано как работает схема защиты от обратного тока.

Рис. 7. Защита от обратного тока

Рассмотрим случай, когда значительная емкостная нагрузка, например, аудиосистема со множеством развязывающих конденсаторов, питается от линейного регулятора. Предположим также, что линейный регулятор, в свою очередь, питается от мощного понижающего преобразователя. Кроме того, при выключении выход импульсного преобразователя замыкается на землю. Вполне ожидаемо, что при первом же выключении линейный регулятор выйдет из строя, так как конденсаторы нагрузки начнут одновременно разряжаться, и ток будет протекать через встроенный диод силового транзистора стабилизатора.

В линейных регуляторах с защитой от обратного тока эта проблема решена. В них внутренний диод отключается, если уровень входного напряжения падает ниже выходного. Если до этого стабилизатор находился в рабочем состоянии, то силовой транзистор отключится не сразу, и некоторое время ток будет течь в обратном направлении. Стоит отметить, что данная функция защищает от протекания тока от выхода ко входу, и не ограничивает входной ток при приложении входного напряжения обратной полярности.

Примером стабилизатора с защитой от обратного тока является MAX8902, который блокирует обратный разрядный ток выходных конденсаторов нагрузки, если вход закорочен на землю.

Заключение

Рассмотренные в статье особенности линейных регуляторов могут оказаться чрезвычайно важными для многих приложений. К сожалению, они редко учитываются в параметрическом поиске. Кроме того, по предоставляемой документации не всегда удается определить, какой набор функций имеет тот или иной стабилизатор. Тем не менее, знание возможных потенциальных проблем делает выбор оптимального регулятора более осознанным.

Оригинал статьи

•••

Линейные стабилизаторы напряжения | Основы электроакустики

Линейные стабилизаторы напряжения



Выходное напряжение на выходе фильтра обычно имеет значительные пульсации, так как емкости конденсаторов не могут быть выбраны бесконечно большими. Кроме того, выходное напряжение таких схем сильно зависит от колебаний напряжения сети и изменения нагрузки. Для уменьшения влияния этих факторов обычно используют стабилизаторы напряжения.

Стабилизатор напряжения (СН) – это устройство, поддерживающее с определенной точностью неизменным напряжение на нагрузке. Обычно СН представляет собой замкнутую систему автоматического регулирования напряжения, в которой выходное напряжение поддерживается равным или пропорциональным стабильному опорному напряжению, создаваемому специальным источником опорного напряжения (ИОН). Стабилизаторы такого типа, называемые компенсационными, содержат регулирующий элемент (биполярный или полевой транзистор), включаемый последовательно или параллельно нагрузке. Регулирующий элемент может работать в активном (непрерывном) режиме, в этом случае стабилизатор называется линейным или с непрерывным регулированием, а также в ключевом режиме. В этом случае стабилизатор называется ключевым или импульсным.

Линейные стабилизаторы делятся на параметрические и компенсационные. Параметрические стабилизаторы являются простейшими устройствами, в которых малые изменения выходного напряжения достигаются за счет применения электронных приборов, характеризующихся ярко выраженной нелинейностью вольт-амперной характеристики. Схема и принцип действия такого стабилизатора рассматривались в главе 4.

Параметрические стабилизаторы применяются в основном для построения источников опорного напряжения (ИОН). Так как стабильность ИОН определяет качество компенсационных стабилизаторов, то к стабилитронам применяются особые требования по стабильности характеристик. Чтобы повысить коэффициент стабилизации, применяют температурно-компенсиро-ванные двух- и трехвыводные стабилитронные интегральные микросхемы. Такие ИМС имеют в своем составе транзисторы, операционные усилители и обладают весьма стабильными характеристиками. На рис.17.2, а показана схема источника опорного напряжения TL431С (отечественный аналог – 142ЕН19). Это недорогой источник опорного напряжения на «программируемом стабилитроне», его схема включения показана на рис. 17.2, б.

Рис.17.2. ИМС ИОН (а) и схема ее включения (б)



«Стабилитрон» включается, когда управляющее напряжение достигает 2,75 В («стабилитрон» собран из биполярных транзисторов). Этот прибор по управляющему входу потребляет то всего лишь в несколько микроампер и имеет малый температурный коэффициент выходного напряжения. При указанных в схеме параметрах на выходе получается стабилизированное напряжение 10 В.

Компенсационные стабилизаторы (рис.17.3) представляют собой замкнутые системы автоматического регулирования. Характерными элементами компенсационного стабилизатора является ИОН, элемент сравнения и усиления (ЭСУ) и регулирующий элемент (РЭ).



Рис.17.3. Структурная схема компенсационного стабилизатора



Напряжение на выходе стабилизатора или некоторая часть этого напряжения сравнивается с эталонным напряжением. В зависимости от их соотношения ЭСУ вырабатывает сигнал для РЭ, изменяющий режим его работы таким образом, чтобы напряжение на выходе стабилизатора оставалось практически постоянным.

Чаще всего РЭ включают последовательно с нагрузкой. В этом случае стабилизатор называют последовательным. В случае включения РЭ параллельно нагрузке стабилизатор называют параллельным.

Простейшим последовательным стабилизатором (рис.17.4) напряжения является эмиттерный повторитель, база транзистора которого подключена к источнику опорного напряжения. В схеме опорное напряжение получается с помощью параметрического стабилизатора на стабилитроне VD и резисторе R.



Рис.17.4. Простейший компенсационный стабилизатор напряжения



За чет отрицательной обратной связи по напряжению выходное напряжение стабилизатора устанавливается равным величине U_ВЫХ = U_ОПОРН – U_БЭ.

Схема работает следующим образом. Возьмем для примера, что входное напряжение увеличилось. В первый момент выходное напряжение также будет увеличиваться, управляющее напряжение транзистора U_БЭ = U_ОПОРН – U_ВЫХ уменьшается, транзистор подзапирается, сопротивление коллектор-эмиттер его увеличивается, а выходное напряжение уменьшается, компенсируя изменение входного сигнала. В данной схеме транзистор совмещает в себе функции ЭСУ и РЭ. Для улучшения параметров схемы дополнительно включают усилитель сигнала рассогласования (рис.17.5).



Рис.17.5. Стабилизатор напряжения с усилителем на ОУ



Недостатком таких схем является критичность к короткому замыканию (КЗ) на выходе. В случае короткого замыкания рассеиваемая на транзисторе мощность превысит допустимую и транзистор выйдет из строя. Для защиты схемы от КЗ используется принцип, который поясняется схемой, приведенной на рис.17.6.





Рис.17.6. Стабилизатор с защитой от короткого замыкания

Для защиты от КЗ в схему дополнительно введены резистор R₃ и транзистор VT₂. Если произойдет недопустимое увеличение тока, то падение напряжения на R₃ превысит величину, равную приблизительно 0,6 В, транзистор VТ₂ откроется и предотвратит дальнейшее увеличение базового тока транзистора VT₁.

В настоящее время стабилизаторы напряжения выпускаются в виде интегральных микросхем. Наиболее известная серия отечественных ИМС компенсационных линейных стабилизаторов – серия К142ЕН. В эту серию входят стабилизаторы с фиксированным выходным напряжением, с регулируемым выходным напряжением и двухполярным и входным и выходным напряжением.

ИМС стабилизаторов имеют всего три внешних вывода (вход, выход и общий) и настраивается изготовителем на нужное фиксированное напряжение. На рис. 17.7 показано, как легко сделать стабилизатор, например на 5 В с применением одной из этих схем.



Рис.17.7. Стабилизатор на ИМС К142ЕН5



Конденсатор, поставленный параллельно выходу, улучшает переходные процессы и удерживает полное выходное сопротивление на низком уровне при высоких частотах. ИМС стабилизаторов выпускаются в пластмассовых и металлических корпусах, как и транзисторы. На рис. 17.8 приведена схема блока питания с ИМС стабилизатора напряжения.

Рис.17.8. Блок питания на ИМС стабилизатора напряжения



В тех случаях, когда через нагрузку необходимо пропускать ток, превышающий предельно допустимые значения интегральных стабилизаторов, микросхему дополняют внешними регулирующими транзисторами (рис.17.9).

ИМС стабилизаторов, как правило, снабжены внутренней защитой от повреждений в случае перегрева или чрезмерного тока нагрузки (ИМС не «сгорает», а выключается). Кроме того, предусмотрена защита прибора при выходе его из области безопасной работы за счет уменьшения предельно возможного выходного тока при увеличении разности входного и выходного напряжений.



Рис.17.9. ИМС стабилизатора с внешним транзистором



ИМС стабилизаторов дешевы, удобны в использовании, имеют широкую номенклатуру. Такое разнообразие схем дает возможность разработчикам не «изобретать» самостоятельно схемы стабилизаторов, а выбирать готовые по каталогам фирм-производителей.

Основной недостаток линейных СН – малый коэффициент полезного действия. КПД схемы зависит от соотношения входного U_ВХ и выходного U_ВЫХ . Для большинства линейных стабилизаторов значение КПД невелико и не превышает 50%, однако известны схемные решения, увеличивающие КПД до 90%. Особенно невыгодно применение линейных СН в случае большой разницы входного и выходного напряжения, отметим также, что все линейные СН являются понижающими, то есть U_ВЫХ для них всегда ниже U_ВХ.







Линейные стабилизаторы напряжения

🔍 Поиск по сайту

• Русский
• English (UK)

2. Главная
3. Производители
4. Полупроводники
5. Unisonic Technologies
6. Линейные стабилизаторы напряжения

Стабилизаторы напряжения

Линейные стабилизаторы (не LDO)

Ток нагрузки 0,1 — 0,3А

	Свойства	VIN	VOUT	IQ (Max. )	VD (Max.)	RR(Typ.)	Корпус
78LXX	3-TERMINAL 0.1A POSITIVE VOLTAGE REGULATOR	6.7V ~ 35.0V	5.0V, 6.0V, 8.0V,	6.5mA	1.7V(Typ.)	up to 60dB (@f=120Hz.)	SOP-8 SOT-89 TO-92
	* Output current up to 0.1A.		9.0V, 10.0V, 12.0V,				TO-92NL SOT-223
	* with OTP, SCP.		15.0V, 18.0V.24.0V
LM317L	* Output current up to 0.1A.	3.0V ~ 40.0V	ADJ_1.25V (1.25V ~ 37.0V)	—	—	up to 80dB (@f=120Hz, CADJ=10uF.)	SOP-8 TO-92 SOT-89
	* with OTP,SCP.
	* Output transistor safe area compensation.
UC723	* Load and Line Regulation <0.03%.	9. 5V ~ 40.0V	ADJ (2.0V ~ 37.0V)	3.5mA	—	up to 86dB (@f=50Hz~10kHz, CREF=5uF.)	DIP-14
	* Output current up to 0.15A .
	* Positive and Negative Voltage Regulation
	* Regulation in Excess of 10A with Suitable Pass Transistors.
	* Thermal Shutdown Protection.
	* Input/Output Short Circuit Current Limit.
78LXXM	* Output current up to 0.2A.	6.7V ~ 35.0V	5.0V, 6.0V, 8.0V,	6.5mA	1.7V(Typ.)	up to 60dB	SOP-8 SOT-89 SOT-223
	* with OTP,SCP		9.0V, 10.0V, 12.0V,			(@f=120Hz.)	TO-92 TO-92NL
			15.0V, 18.0V, 24.0V
78NXX	* Output current up to 0.3A.	6. 7V ~ 35.0V	5.0V, 6.0V, 8.0V,	5.5mA	1.7V(Typ.)	up to 60dB	SOT-223 SOT-89 TO-252 SOT-89S
	* with OTP,SCP		9.0V, 12.0V,15.0V, 18.0V,			(@f=120Hz.)
			24.0V
79LXX	* Output current up to 0.1A.		-5.0V, -6.0V,			up to 71dB (@f=120Hz.)
	* with OTP,SCP		-8.0V, -9.0V, -10V,
			-12.0V, -15.0V,
			-18.0V, -24.0V.

*Under Development

Ток нагрузки до 0,5А

Изделие	Свойства	VIN (Range)	VOUT	IQ (Max)	VD (Max)	RR(Typ)	Корпус
				(mA)	(V)
78DXX	* Output Current Up To 0. 5 A	7.0V ~ 35.0V	5V, 6V, 7V, 8V, 9V,	8.0mA	2.0V(Typ)	up to 80dB	SOT-223 TO-251 TO-252
	* with OTP,SCP		12V, 15V, 18V, 20V,			(@f=120Hz.)	TO-252-3 DFN5060-8
	* Output Transistor SOA Protection		24V
78DXXL	* Output Current Up To 0.5 A	7.0V ~ 35.0V	5V, 6V, 8V, 9V, 12V,	8.0mA	2.0V(Typ)	up to 80dB	SOT-223 TO-251 SOT-89
	* with OTP,SCP		15V , 18V			(@f=120Hz.)	TO-252 TO-252-3
	* Output Transistor SOA Protection
78MXX	* Output Current up to 0.5A	7.0V ~ 35.0V	5V, 6V, 7V, 8V, 9V,	6.0mA	2.0V(Typ)	up to 62dB	TO-126 TO-126C TO-220
	* with OTP,SCP		12V, 15V, 18V, 20V			(@f=120Hz. )	TO-220F TO-92
	* Output Transistor SOA Protection
78TXX	* Output current up to 0.5 A	7.0V ~ 35.0V	5V, 6V, 7V, 8V, 9V,	8.0mA	2.0V(Typ)	up to 80dB	TO-263 TO-263-3
	* with OTP,SCP		12V, 15V, 18V, 20V			(@f=120Hz.)
	* Output Transistor SOA Protection
LM317M	* Output Current In Excess of 500mA	3.0V ~ 40.0V	ADJ(1.25V ~ 37.0V)	0.1mA	—	up to 80dB	TO-263 SOT-223 TO-252
	* with OTP,SCP					(@f=120Hz,CREF=10uF.)	TO-220 SOP-8
	*Output Transistor Safe Area Compensation
79DXX	* Output current up to 0. 5A	-7.0V ~ -40.0V	-5V, -6V, -8V, -12V,	8.0mA	2.0V(Typ)	up to 60dB	TO-251 TO-252 SOT-89
	* with OTP,SCP		-15V, -18V, -24V			(@f=120Hz.)

*Under Development

Ток нагрузки 1,0 — 1,5А

Изделие	Свойства	VIN (Range)	VOUT	IQ (Max)	VD (Max)	PSRR(Typ)	Корпус
				(mA)	(V)
78DXXA	* Peak output current up to 1A.	7.0V ~ 35.0V	5V, 6V, 7V, 8V, 9V,	8.0mA	2.0V(Typ)	up to 80dB	TO-252 TO-252-3 SOT-223
	* with OTP,SCP		10V, 12V, 15V, 18V,			(@f=120Hz.)	TO-251
	* Output transistor SOA protection		20V, 24V
LM78XX	* Output current up to 1A	35V	5V, 6V, 7V, 8V, 9V,	8. 0mA	2.0V(Typ)	up to 80dB	TO-220 TO-220F TO-262
	* Fixed output voltage of 5V, 6V, 7V, 8V, 9V, 10V, 12V, 15V, 18V,		10V, 12V, 15V, 18V, 20V,24V				TO-92
	20V and 24V available
	* Thermal overload shutdown protection
	* Output transistor SOA protection
78TXXA	* Peak Output Current Up To 1A	7.0V ~ 35.0V	5V, 6V, 7V, 8V,	8.0mA	2.0V(Typ)	up to 80dB	TO-263 TO-263-3
	* with OTP,SCP		9V, 10V, 12V, 15V, 18V,24V			(@f=120Hz.)
	* Output Transistor SOA Protection
78TXXAA	* Output current up to 1.5A	40V	5V, 6V, 7V, 8V, 9V,	8. 0mA	2.0V(Typ)	80dB	TO-263
	* Fixed output voltage of 5V, 6V, 7V, 8V, 9V, 10V, 12V, 15V, 18V		10V, 12V, 15V, 18V,
	and 24V available		24V
	* Thermal overload shutdown protection
	* Short circuit current limiting
	* Output transistor SOA protection
78DXXAA	* Peak output current up to 1.5A.	35.0V	5V, 6V, 7V, 8V, 9V,	8.0mA	2.5V(Typ)	80dB	TO-252
	* Fixed output voltage of 5V, 6V, 7V, 8V, 9V, 10V, 12V, 15V and		10V, 12V, 15V,
	18V available.		18V
	* Thermal overload shutdown protection.
	* Short circuit current limiting.
	* Output transistor SOA protection.
LM78XXA	* Output current up to 1.5A	40V	5V, 6V, 7V, 8V, 9V,	8.0mA	2.5V(Typ)	80dB	TO-220 TO-220F TO-220F2
	* Fixed output voltage of 5V, 6V, 7V, 8V, 9V, 10V, 12V, 15V, 18V		10V, 12V, 15V, 18V,
	and 24V available		24V
	* Thermal overload shutdown protection
	* Output transistor SOA protection
LM317	*Output current in excess of 1A	3.0V~ 40.0V	ADJ(1.3V ~ 37.0V)	0.1mA	—	up to 80dB	SOT-223 TO-252 TO-263
	* with OTP,SCP					(@f=120Hz,CREF=10uF.)	TO-263-3 TO-220 TO-220F SOP-8
	*Output transistor safe area compensation
LM317A	* Output current in excess of 1. 5A	3.0V~40.0V	ADJ(1.2V ~ 37.0V)	0.1mA	—	up to 80dB	SOT-223 TO-252 TO-220
	* with OTP,SCP					(@f=120Hz,CREF=10uF.)	TO-220F2 TO-263 TO-263-3

* Output transistor safe area compensation

Стабилизаторы отрицательного напряжения

Изделие	Свойства	VIN (Range)	VOUT	IQ (Max)	VD (Max)	PSRR(Typ)	Корпус
				(mA)	(V)
79DXXA	* Output current up to 1A	-7.0V ~ -35.0V	-5V, -6V, -7V, -8V,	6.0mA	2.0V(Typ)	up to 60dB	TO-251 TO-252
	* with OTP		-9V,-12V, -15V,			(@f=120Hz. )
			-18V, -24
79DXXAA	* Output current up to 1.5A	-35V	-5.0V,-12.0V	6.0mA	2.0V(Typ)	60dB	TO-251 TO-252
	* -5V, -12V output voltage available
	* Thermal overload protection
LM79XX	* Output Current Up to 1A	-7.0V ~ -40V	-5V, -6V, -8V, -9V,	6.0mA	2.0V(Typ)	up to 60dB	TO-220 TO-220F
	* with OTP		-12V, -15V, -18V,			(@f=120Hz.)
			-24V
LM79XXA	* Output Current Up to 1.5A	-35V	-5V,-7V,-15V	6.0mA	2.0V(Typ)	60dB	TO-220
	*-5V, -7V, -15V Output Voltage Available						TO-220F
	* Thermal Overload Protection
79TXXA	*Output current up to 1A	-7. 0V ~ -40V	-5V, -6V, -8V, -9V,	6.0mA	2.0V(Typ)	up to 60dB	TO-263 TO-263-3
	* with OTP,SCP		-12V, -15V, -18V,			(@f=120Hz.)
			-24V

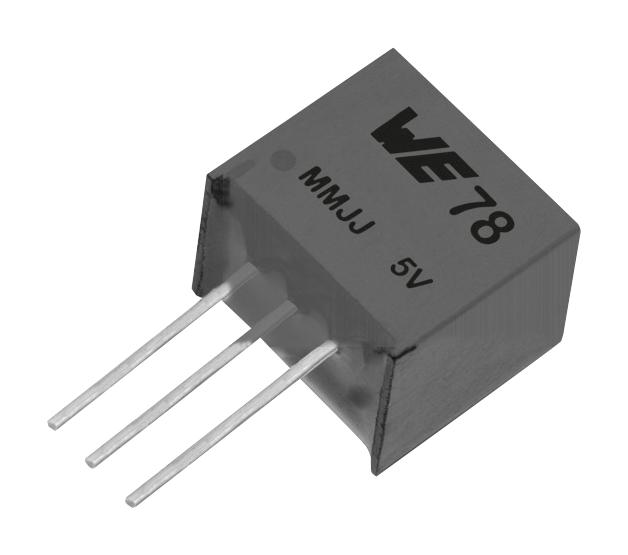

Стабилизаторы линейные (напряжения) Botland

Сортировать по

чистый

Просмотр продуктов 20

Фильтр

• Новый

• Новый

• Новый

• Новый

• Новый

• Новый

• Новый

Все новые продукты

• В продаже!
• Акция
• В продаже!
• Акция
• Цена снижена
• Акция
• Цена снижена
• Акция
• В продаже!
• Акция
• В продаже!
• Акция
• В продаже!
• Акция
• В продаже!
• Акция
• В продаже!
• Акция
• Цена снижена
• Акция
• Цена снижена
• Акция

Все рекламные продукты

Линейный стабилизатор представляет собой простой электронный компонент, используемый для стабилизации напряжения. Основная функция линейного стабилизатора — регулировать выходное напряжение до определенного уровня, который мы хотим получить. Электроника не могла обойтись без этого элемента, так как он очень часто используется для стабилизации питающих напряжений.

Развернуть… Свернуть…

Сортировать по: РелевантностьНовые товары firstName, от A до ZName, от Z до AЦена, от низкой до высокойЦена, от высокой до низкойВ наличииСлучайно

Количество: 122460

Товаров: 20

Загрузка…

Индекс: UCC-00081

Доставка в течение 24 часов

В наличии
Проверить количество

Индекс: UCC-03092

Доставка в течение 24 часов

В наличии
Проверить количество

Индекс: UCC-00126

Доставка в течение 24 часов

В наличии
Проверить количество

Индекс: UCC-00161

Доставка в течение 24 часов

В наличии
Проверить количество

Индекс: UCC-07685

Доставка в течение 24 часов

В наличии
Проверить количество

Индекс: UCC-01902

Доставка в течение 24 часов

Доступен
Проверить количество

Индекс: PAS-04930

Доставка в течение 24 часов

В наличии
Проверить количество

Индекс: UCC-00791

Доставка в течение 24 часов

В наличии
Проверить количество

Индекс: UCC-00756

Доставка в течение 24 часов

В наличии
Проверить количество

Индекс: UCC-00299

Доставка в течение 24 часов

В наличии
Проверить количество

Индекс: UCC-08556

Доставка в течение 24 часов

В наличии
Проверить количество

Индекс: FAR-15251

Доставка в течение 24 часов

В наличии
Проверить количество

• Цена со скидкой
• Акция

Индекс: UCC-01118

Ожидание доставки

Товар ожидает приемки — доступен в течение нескольких дней

Индекс: UCC-00787

Временно недоступен

Время ожидания: 3-5 дней

Индекс: UCC-05125

Временно недоступен

Время ожидания: 1-2 недели

Индекс: UCC-00471

Временно недоступен

Время ожидания: 3-5 дней

• EOL

Индекс: UCC-07580

Временно недоступен

Время ожидания: 3-5 дней

Индекс: UCC-06993

Временно недоступен

Время ожидания: 3-5 дней

Индекс: UCC-00790

Временно недоступен

Время ожидания: 3-5 дней

• EOL

Линейный регулятор напряжения 3,3В LDO SPX5205M5-L-3-3/TR — SMD SOT-23

Стабилизатор напряжения 5-выводной в корпусе СОТ-23, выходное напряжение 3,3 В, выходной ток 150 мА. Его можно использовать в системах питания от аккумуляторов, системах радиоуправления, портативных компьютерах,…

Индекс: МОВ-15527

Индекс: МОВ-15527

Временно недоступен

Срок ожидания: 2-4 недели

Линейные стабилизаторы – это различные устройства, которые могут отличаться по многим параметрам. Чтобы упростить просмотр нашего предложения, мы выделили несколько подкатегорий ниже. Вы можете сразу выбрать, интересующий вас стабилизатор на 1,8В, 3В, 8В или даже 12В.

Стабилизатор напряжения необходим для многих электронных проектов. Ознакомьтесь со всем нашим предложением ниже и проверьте, как работают эти типы стабилизаторов!

Линейные стабилизаторы для регулирования напряжения

Линейные стабилизаторы представляют собой простейшее решение, позволяющее свободно регулировать напряжение. Большинству этих компонентов требуется всего два внешних конденсатора для фильтрации входного и выходного напряжения. Емкость этих элементов зависит от рабочего тока стабилизатора и полосы пропускания его контура обратной связи.

Интегральные линейные стабилизаторы отличаются тем, что их принцип работы очень прост. Регулятор напряжения работает, используя обратную связь для стабилизации напряжения в целевом устройстве. Путем сравнения фактического выходного напряжения с фиксированным опорным напряжением на усилителе ошибки эта схема управляет приводом, чаще всего MOSFET-транзистором.

Любые перепады напряжения усиливаются и используются для управления таким образом, чтобы уменьшить погрешность выходного напряжения. В результате получается петля обратной связи электронного управления. Из-за наличия обратной связи эти системы называются линейными стабилизаторами, так как все составляющие цепи обратной связи являются линейными системами. Из-за использования транзистора для регулирования напряжения путем управления падением напряжения на этом элементе напряжение, питающее стабилизатор, должно быть больше выходного напряжения.

Линейные стабилизаторы – реализация, регулирование и конденсаторы

Применение линейных стабилизаторов в электронных системах чрезвычайно просто. Это связано с тем, что современные регуляторы напряжения сегодня представляют собой высокоинтегрированные схемы. В результате эти устройства уже содержат все необходимые компоненты — компоненты управления (силовой транзистор), усилитель ошибки и опорное напряжение. Благодаря этому реализация этих систем не требует утомительных расчетов или экспериментального подбора номиналов электронных компонентов, сопровождающих систему.

Благодаря простоте реализации встроенных регуляторов напряжения подбор внешних элементов для системы предельно прост. Чаще всего для линейного стабилизатора требуется всего два сопутствующих пассивных электронных компонента. Это входной конденсатор и выходной конденсатор. Емкость на входе системы предназначена для фильтрации напряжения питания линейного стабилизатора.

Что касается параметров входного конденсатора к линейному стабилизатору, то принято считать, что он должен иметь емкость 1000 мкФ на 1 ампер протекающего тока. Для уменьшения импеданса фильтра емкость можно разбить на несколько емкостей, например, 1000 мкФ, 1 мкФ, 100 нФ и 1 нФ, соединенных параллельно. В результате получится низкоимпедансный фильтр в широком диапазоне частот, что безусловно улучшит качество выходного напряжения со стабилизатора напряжения.

Предварительно запрограммированные и настраиваемые линейные стабилизаторы напряжения

Как правило, линейные стабилизаторы имеют установленный на заводе уровень выходного напряжения. Однако некоторые регуляторы напряжения также доступны в версии с внешним программированием. Вариант с программированием означает, что такое устройство, а точнее уровень его выходного напряжения, может конфигурировать пользователь. Этот тип конфигурации выполняется путем добавления двух резисторов в систему в делителе напряжения. Далее напряжение с выхода поступает на специальный измерительный вход линейного стабилизатора и далее на усилитель ошибки и систему управления. Точные математические отношения между сопротивлениями этих резисторов и выходным напряжением можно найти в паспорте данного регулятора напряжения.

Лучшая смазка для переключателей и стабилизаторов

Будучи большими фанатами механических клавиатур, мы перепробовали множество смазок и построили больше клавиатур, чем можем сосчитать.

Тип смазки, которую вы выберете, может повлиять на качество работы вашей клавиатуры, поэтому мы познакомим вас с нашими любимыми вариантами.

Смазка ваших переключателей и стабилизаторов — одна из лучших модификаций, которую вы можете сделать, чтобы улучшить свою механическую клавиатуру, поэтому мы очень рады помочь вам в этом увлекательном и полезном проекте.

Эта статья о выборе лучшей смазки для переключателей и стабилизаторов. Если вы хотите узнать, как смазывать переключатели, ознакомьтесь с полным руководством здесь.

Лучшая смазка для ваших механических переключателей клавиатуры:

• Линейные выключатели: KRYTOX 205G0
• ТАКТИЛЬНЫЕ ПЕРЕКЛЮЧАЦИИ: KRYTOX 205G0111767. RESHRY .RESHRY . (только пружина)

Лучшая смазка для ваших механических стабилизаторов клавиатуры:

• Предпочтение: Krytox 205G0
• Альтернатива: Dielectric Greas

Это наш лучший выбор смазочных материалов для переключателей и стабилизаторов, чтобы сэкономить ваше время, если все, что вам нужно, это продукт. Вам определенно понадобится другой вид смазки для ваших переключателей и стабилизаторов.

Мы более подробно расскажем о том, почему мы выбрали именно эти продукты, и поговорим о том, что вы должны получить, исходя из вашего бюджета. Многие из этих продуктов недоступны в других странах, поэтому мы также включили ссылки на другие смазочные материалы.

Основы: смазка стабилизаторов и переключателей

Фото u/Chrislybaer

Зачем смазывать переключатели и стабилизаторы?

Смазывание поверхностей, которые соприкасаются и движутся вдоль друг друга, может уменьшить трение и сделать скольжение переключателей и стабилизаторов более плавным.

Части, которые царапаются друг о друга, можно заставить тереться плавно и тише. Ваши переключатели и стабилизаторы могут действительно выиграть от смазки, поскольку они постоянно двигаются и трутся, когда вы нажимаете клавишу.

Мы более подробно расскажем о том, что можно и что нельзя делать со смазкой.

Смазка переключателей: Clicky, Tactile и Linear

Мысль о плавных и идеально срабатывающих переключателях, вероятно, вас очень взволновала, но прежде чем забегать вперед, вам нужно понять, что смазка переключателя изменит его как это звучит и ощущается навсегда.

Существуют различные типы переключателей, и на все они по-разному воздействует смазка. Три основных типа срабатывания переключателя: линейный, тактильный и щелчок, мы связали статью, чтобы помочь объяснить разницу, если вы не уверены, что это значит.

Мы поговорим о том, как смазка влияет на каждый тип переключателя.

Линейные переключатели: смажьте их!

Линейные переключатели больше всего выигрывают от смазки. Поскольку линейные переключатели уже спроектированы так, чтобы быть плавными и последовательными, добавление смазки просто выводит их на новый уровень. Если у вас есть линейные переключатели и вы хотите начать их смазывать, сделайте это! Переключатели будут только улучшаться.

Вот наши рекомендуемые варианты смазки для линейных переключателей:

• Krytox 205g0 – Для более гладкого и маслянистого ощущения. Меньше — больше.
• Tribosys 3203 – Тонкая смазка, обеспечивающая быстрое и гладкое ощущение.
• Трбисосы 3204 – Толще 3203, но его трудно испортить.
• Масло Krytox 105 – Рекомендуется только для пружин, чтобы предотвратить их детонацию.

Тактильные переключатели: смажьте их!

Тактильные переключатели имеют небольшой тактильный толчок при каждом нажатии клавиши, поэтому смазка переключателя не испортит тактильные ощущения? Нет, не стесняйтесь смазывать их. Смазывание тактильных переключателей избавит от царапанья на тактильном выступе, что улучшит звук и ощущение переключателя.

Вот наши рекомендуемые варианты смазки для тактильных переключателей:

• Tribosys 3203 – Сохраняет тактильность при плавном нажатии клавиш.
• Krytox 205g0 – Приглушенный звук и меньшая тактильность, но маслянистая гладкость.
• Трбисосы 3204 – Толще 3203, золотая середина тактильности и плавности.
• Масло Krytox 105 – Рекомендуется только для пружин, чтобы предотвратить их детонацию.

Щелчковые переключатели: СМАЗАТЬ НА СВОЙ РИСК

Щелчковые переключатели не рекомендуется смазывать. Нанеся смазку, вы измените их звук, и если вы не будете точны в применении смазки, все ваши переключатели будут звучать немного по-другому. Некоторые люди также случайно превратили свои щелкающие переключатели в тактильные во время процесса смазки. Смазка переключателей со щелчком уменьшит шум от корпуса переключателя, штока и пружины.

Как смазать переключатели

Поскольку эта статья в основном посвящена выбору лучшей смазки, мы не будем вдаваться в подробности о том, как смазывать переключатели. Отсоединение переключателей от клавиатуры, разъединение переключателей и нанесение смазки может занять много времени.

Вот наши рекомендуемые варианты смазки для щелкающих переключателей:

• Мы настоятельно не рекомендуем смазывать щелкающие переключатели.
• Масло Krytox 105 – Рекомендуется только для пружин, чтобы предотвратить пружинный пинг.

Чтобы помочь вам со смазкой, вы можете ознакомиться с другим нашим постом о том, как смазывать переключатели. Если у вас нет паяльного оборудования, ознакомьтесь с нашим руководством о том, как смазать переключатели, не выпаивая их.

Дополнительные инструкции по смазыванию переключателей см. в статье Top Clack, видео TaeHa Types и видео cijanzen. Кроме того, здесь есть отличное иллюстрированное руководство по тому, где именно смазывать корпус, шток и пружину.

Смазка стабилизаторов: нужно ли это делать?

Краткий ответ: да! Смазать стабилизаторы гораздо проще, чем переключатели, и вы сразу почувствуете разницу. Вы заметите, насколько лучше они звучат и ощущаются. Пока вы этим занимаетесь, мы также рекомендуем вам изучить обрезку и модификацию ваших стабилизаторов. Поверьте нам, вы не пожалеете. Имейте в виду, что вам понадобится другой тип смазки для ваших стабилизаторов, поэтому продолжайте читать наши рекомендации.

У нас есть полное руководство о том, как заклеить, зафиксировать и смазать стабилизаторы, чтобы вы могли быстро получить потрясающе звучащую клавиатуру. У нас есть два разных метода в зависимости от того, есть ли у вас паяльное оборудование или нет.

Как выбрать смазку: разные типы

Давайте приступим к делу и поговорим о выборе смазочных материалов. Какой использовать? Какой из них избегать? Существует несколько различных факторов, которые следует учитывать, например, является ли смазка маслом или консистентной смазкой, а также общая вязкость смазки.

Масло и консистентная смазка Смазочные материалы

Существует два основных типа смазочных материалов: масло и консистентная смазка. Так в чем разница? Основное различие между ними сводится к применению. Ни один из них не лучше, когда дело доходит до производительности, но вы можете немного ускорить процесс смазки, если будете разумно выбирать масло/смазку.

Масла Смазочные материалы

При использовании масла у вас есть возможность смазывать все пружины в пакете во время чистки корпуса и штока. Таким образом, это сэкономит вам немного времени. Смазка переключателей уже является трудоемким процессом, но мы хотим сделать все возможное, чтобы ускорить его.

Консистентная смазка Смазочные материалы

Консистентная смазка только наносится кистью на каждую деталь: корпус, шток и пружину. Это требует немного больше времени, вместо того, чтобы бросать все пружины в мешок и смазывать их все сразу. Большинство людей используют смесь масла и смазки, они массово смазывают пружины маслом, а затем наносят смазку на остальную часть переключателя.

Вязкость смазки

Вязкость очень важна для выбора смазки для переключателей и стабилизаторов. Чем выше вязкость, тем плотнее и гуще будет смазка. Например, мёд имеет более высокую вязкость, чем сок.

Общее практическое правило для вязкости: Смазочные материалы с более низкой вязкостью лучше подходят для тактильных и щелкающих переключателей. Смазочные материалы с более высокой вязкостью лучше подходят для линейных переключателей. Стабилизаторам нужна густая и вязкая смазка, а не жидкая.

Для тактильных и щелкающих переключателей хорошая вязкость составляет 3203 или 203. Для линейных переключателей может быть лучше 205 или 206. Модели 3204, 204 и 104 можно использовать как для линейных, так и для тактильных переключателей. Цифры относятся к вязкости отдельного продукта, о которой мы поговорим позже.

Лучшие смазки для стабилизаторов

Поскольку для стабилизаторов требуется густая и вязкая смазка, мы обнаружили, что довольно простая диэлектрическая смазка справляется со своей задачей. Нам очень нравится смазка Permatex 22058 на Amazon по довольно низкой цене.

Другие густые смазки включают диэлектрическую смазку, силиконовую смазку, литиевую смазку и Extreme Fluoro от Finish Line (Amazon), но все они хорошо подходят для ваших стабилизаторов. Большинство из них дешевы и широко доступны в хозяйственных магазинах, таких как Home Depot или Lowes. Смазки безопасны для использования на пластике и не проводят электричество. В качестве смазки-стабилизатора они густые и отличные.

Когда вы смазываете стабилизаторы, обязательно используйте небольшое количество, эквивалентное размеру рисового зерна, для каждой точки контакта, которую вы смазываете.

Лучшие смазки для переключателей

Как кратко упоминалось ранее, вязкость смазки важна в зависимости от типа переключателя, который вы смазываете, поэтому мы рассмотрим некоторые из наших рекомендаций по лучшим продуктам. Как правило, для переключателей требуется немного более жидкая смазка, но это не означает, что вы можете взять баллончик с рапсовым спреем на кухне.

Лучшая смазка для тактильных переключателей

Для тактильных переключателей вам понадобится смазка с более низкой вязкостью. Наша любимая смазка для тактильных переключателей — Krytox GPL 105 Switch Lubricant. Он поставляется с щеткой и достаточным количеством смазки для вашей клавиатуры. Это идеальное сочетание для тактильного переключателя.

Другой вариант — Krytox 205 г, если вы не возражаете против того, чтобы тактильная выпуклость стала немного меньше.

Лучшая смазка для линейных переключателей

Для линейных переключателей нужна более густая вязкость. Наша любимая смазка для линейных переключателей — Krytox 205G в магазине Kebo Store. Смазка — это идеальная смесь для линейного переключателя, в комплекте с ней идет кисточка и достаточное количество смазки для вашей клавиатуры. Другой вариант — смазка для переключателей Krytox 206G.

Лучшая смазка для переключателей Clicky

Как упоминалось ранее, вам, вероятно, не следует смазывать переключатели Clicky, если вы действительно не знаете, что делаете. Если вы хотите смазать переключатели со щелчком, мы рекомендуем смазку Krytox 105 Switch Lubricant.

Почему мы рекомендуем эти смазочные материалы

Смазочные материалы Krytox

Krytox регулярно используется в автомобильной промышленности. Вы можете получить эту смазку в разных местах, например, в AutoZone или у автодилеров. Многие люди в сообществе механических клавиатур в восторге от смазочных материалов Krytox для переключателей. Следует отметить, что масла и твердые частицы ПТФЭ в смазке отделяются через несколько дней. Krytox предназначен для использования в закрытых системах, например, в автомобилях с экстремальными температурами. Коммутаторы — это открытые системы, открытые для воздуха, пыли и температуры.

Смазочные материалы различных сортов и вязкости

Смазочные материалы Krytox имеют различные рейтинги вязкости в зависимости от чисел после них. Например, 205g0. Чем меньше число, тем менее вязкий. Ниже лучше для коммутаторов. У них есть два разных диапазона: 10x и 20x. Диапазон 10x — это масла, а диапазон 20x — смазки. Итак, 205 — это смазка.

Они также имеют разные сорта. Степень 0 – самая гладкая консистенция. Чем выше класс, тем плотнее он становится. В основном, тем толще он становится. Класс 0 — это то, что вам нужно, если вы собираетесь смазывать свои переключатели. Подводя итог, можно сказать, что 205g0 — это смазка с самой гладкой консистенцией класса 0,9.0003 Многие смазочные материалы поставляются в таких маленьких флаконах, как этот, и могут храниться на полке неограниченное время.

GH V4 Lubricants

Эти смазки представляют собой специальную смесь различных смазок Krytox. Густая смазка GH V4 представляет собой смесь густого масла Krytox и смазки Krytox класса 3. Он отлично подходит для линейных переключателей, тактильных переключателей, пружин и стабилизаторов. Тонкая смазка GH V4 представляет собой смесь жидкого масла Krytox и смазки Krytox. Он имеет консистенцию масла, но также содержит частицы ПТФЭ. Эти смеси отлично подходят для каждого из соответствующих типов переключателей.

Другие варианты смазочных материалов:

Смазочные материалы Tribosys

Смазочные материалы Tribosys производятся компанией Miller-Stephenson. Они предназначены для смазки переключателей общего назначения и малой густоты. Они являются популярными смазочными смесями и имеют неограниченный срок годности при хранении в контейнере. Tribosys 3204 отлично подходит для тактильных и линейных переключателей. Будьте осторожны при его использовании, потому что разлив нельзя смыть водой с мылом или многими обычными растворителями.

Лаборатории CAIG DeoxIT

Во-первых, давайте посмотрим на смазку CAIG Labs DeoxIT по доступной цене на Amazon. Применение это спрей. Это может быть немного грязно, поэтому убедитесь, что у вас есть рабочая станция, готовая к распылению.

Полностью безопасен для использования на АБС- и ПБТ-пластиках, однако, как и у других смазочных материалов, у него есть обратная сторона. Недостатком является то, что может увеличиться накопление грязи и пыли. Как смазка работает нормально. Однако, чтобы быть более точным при смазке деталей, которые действительно необходимо смазать, лучше использовать масляную смазку с кистью.

Это намного быстрее и удобнее, чем разбирать каждый переключатель по отдельности, красить контактные точки и пружины, а затем собирать их обратно.

Если вы найдете другие смазочные спреи, которые вы хотели бы использовать, проверьте небольшой кусок пластика, который вам не нужен, чтобы убедиться, что он не испортит колпачки клавиш.

CAIG DeoxIT FaderLube

Еще одна формула CAIG Laboratories, Faderlube, которая выпускается в жидкой форме с необходимой пипеткой, позволяет смазывать с большей точностью. Ранее он был известен как CaiLube MCL. Это немного дороже — 24,9 доллара.5 в настоящее время на Amazon.

На онлайн-форуме они проверили, что эта смазка безопасна для пластика. ОДНАКО они потеряли щелчок своих переключателей Cherry MX Blue, когда нанесли на них эту смазку, поскольку это более густое масло (например, машинное масло, а не оливковое масло).

Протестировано нормально для переключателей Cherry MX Red, так как на этих переключателях нет щелчка или тактильной точки.

Super Lube

Участник сообщества механических клавиатур, /u/uln, хотел протестировать и дать ответы на более дешевый вариант, чем дорогие смазки Krytox.

Был сделан вывод, что Krytox GPL-105 можно заменить на Super Lube Oil с Syncolon, а GPL-205 (обычное масло) можно заменить на Super Lube Multi-Purpose Grease. Они безопасны для пластика и содержат те же ингредиенты, что и смазки Krytox.

Он написал Super Lube по электронной почте, и они ответили ему, говоря, что вы можете комбинировать масло и многоцелевую смазку, чтобы получить желаемую вязкость, хотя это требует некоторых экспериментов.

Если вы идете по этому пути, обязательно сделайте несколько пробных миксов и протестируйте их на бесполезных переключателях, прежде чем применять их ко всем переключателям вашей клавиатуры.

Смазки нет в наличии? Другие магазины, в которых можно купить:

Если у вас возникли проблемы с приобретением рекомендованных смазочных материалов, поскольку вы живете за пределами США или текущего продукта нет в наличии, проверьте также некоторые из этих других магазинов. Все они очень хорошо известны и используются в клавиатурном сообществе.

Магазин Кебо

9Магазин 0004 Kebo — отличное место, где можно купить различные смазки. Мы недавно обнаружили их сайт и очень впечатлены их выбором, они продают различные сорта смазочных материалов Kyrtox в контейнерах, готовых к использованию.

Раньше мы покупали у них пленки для переключателей, и у нас не было проблем с доставкой или своевременным получением товара.

Novel Keys

Novelkeys.xyz продает смазочные материалы Krytox по цене 12 долларов США примерно за 5 мл. Они также продают Christo-Lube MCG по цене 8 долларов за контейнер объемом 5 мл. Большим преимуществом является то, что они поставляются в красивых стеклянных контейнерах, которые можно поставить рядом с увлажняющим кремом для лица в ванной, если вы этого захотите.

Они продают Krytox 203, 204, 205 и 206 с классом 00 и Christo-Lube MCG 111, 112 и 129 с классом 2.

Christo-Lube MCG 129g2 очень похож на Krytox 205g0. Он намного гуще, но равномерен при нанесении. Помните, что в начале нужно использовать меньше, а не больше. Вероятно, вы не ошибетесь, выбрав любой из этих вариантов смазки. В целом со временем, с опытом, вы начнете вырабатывать свои собственные предпочтения в отношении вязкости и марок смазочных материалов.

Клавиатуры 1Up

1Up Keyboards также продает различные смазки для переключателей. Цены варьируются от 8,00 до 9,25 долларов.

Продаются следующие смазки для переключателей:

• Tribosys 3203, аналог Krytox 203g0. Это рекомендуется для тактильных переключателей.
• Tribosys 3204, который толще, чем 3203 и рекомендуется для линейных переключателей.
• Krytox GPL 205g0 толще обеих вышеперечисленных и рекомендуется только для линейных переключателей, НЕ тактильных переключателей
• Krytox GPL 206g0 толще 205g0 и рекомендуется для линейных переключателей и стабилизаторов, НЕ тактильных переключателей.
• Масло Krytox GPL 107, очень густое масло, рекомендуется для пружин и линейных переключателей.

Все они поставляются в маленьких ампулах по 2 мл, которых хватает приблизительно на 120-200 переключателей, но результаты могут отличаться. В настоящее время у них есть сделка, по которой вы получаете скидку 15% при покупке 2 или более флаконов со смазкой. Для получения дополнительной информации посетите страницу продукта смазки для переключателей.

Keys.my

Keys.my продает различные смазочные материалы. Они измеряют количество в граммах. При покупке 1 единицы вы получаете 2 грамма смазки. В зависимости от самой смазки фактическое количество смазки может варьироваться из-за различий в плотности.

У них есть оптовые распродажи и скидки на каждый тип смазки: от 5% при покупке 3-4 единиц до 35% при покупке 100 и более единиц.

Кроме того, у них есть подробное описание каждого смазочного материала, который они продают, рабочая температура, цвет, внешний вид, вязкость, плотность и срок годности.

Вот список из примерно из того, что они предлагают:

• Dupont GHV4
• Dupont Krytox GPL 103, 104, 105, 106, 107
• Dupont Krytox Gpl 203, 204, 205 и 206 в разных градах. : 0, 00, 1, 2
• Permatex Dielectric Grease
• Superlube Многоцелевая синтетическая смазка

Switch Top

Switch Top также предлагает различные варианты смазки.

The Geekhackers Krytox Switch Lube — это запатентованная смесь смазочных материалов Krytox, которую mkawa @ Geekhackers смешивает по индивидуальному заказу. Каждый флакон стоит 15 долларов, это 2 мл смазки, чего достаточно для смазки более 100 переключателей.

Рекомендуется для линейных выключателей. Кроме этого, они не производят много информации.

Super Lube представляет собой пакет объемом 1 мл многоцелевой смазки с Syncolon (ПТФЭ). Этот продукт рекомендуется ТОЛЬКО для смазки стабилизаторов. Каждый пакет стоит 2,25 доллара.

Они также продают смазочные материалы для переключателей Tribosys 3203 и 3204 по цене от 5 до 6,25 долларов США. Это совместная работа Hungerwork Studio и Miller Stephenson. Обе они являются смазками класса 0 для всех типов переключателей.

3202 — смесь средней густоты, а 3204 — смесь средней густоты. Оба выпускаются во флаконах по 2 мл.

Клавиатуры Apex

Apexkeyboards.ca предлагает 3 различных смазочных продукта специально для механических клавиатур. Одним из них является смазка для переключателей Tribosys 3204 по цене 8 канадских долларов. Это полужидкая смазка, используемая для смазки переключателей. Его можно использовать для линейных и тактильных переключателей. Вы получите 2 мл, которых достаточно для более чем 100 переключений.

Apex также продает Krytox 205g0 Switch Lube во флаконах по 3 мл за 10,29 канадских доллара. Эта смазка представляет собой густую смазку, имеющую консистенцию арахисового масла. Это хорошие линейные выключатели, однако не рекомендуется для переключающих пружин.

По сравнению с Tribosys 3204 Krytox 205g0 намного толще. Krytox 205g0 также может хорошо работать с тактильными переключателями, но обязательно сделайте пробный запуск на нежизнеспособном переключателе, чтобы знать, какие ощущения вы получите впоследствии, на случай, если он вам не понравится.

Хотя эти другие смазки не следует использовать для переключателей, Apex также продает масло для пружин переключателей по цене 2 канадских доллара за 2 мл специально для пружин переключателей. Вы можете использовать его, чтобы почистить пружины или смазать их.

Кроме того, они предлагают комплект смазочных материалов всех трех продуктов за 19 долларов США. .29 CAD прямо сейчас.

Zeal PC

Zeal PC также продает смазку для клавиатуры. У них есть разные продукты, и они доставляются бесплатно для заказов на сумму более 150 долларов США в пределах Северной Америки.

Они предлагают Tribosys 3204 и 3203 (5 мл за 35 долларов), Krytox GPL 205g0 (5 г за 25 долларов, примерно 300 переключателей), густую или жидкую смазку GH V4 (2 мл за 15 долларов).

Заключение

Смазка переключателей — забавный проект, который многие люди в сообществе механических клавиатур предпочитают из-за улучшенного ощущения и приглушенных звуков, которые производит смазка. Существует множество различных типов смазочных материалов. Мы составили длинный список различных, которые могут быть более легко доступны в местных магазинах или в Интернете..

Общий вывод заключается в том, чтобы использовать более жидкую смазку для переключателей и более густую для стабилизаторов. Также вам могут понадобиться различные типы смазки в зависимости от того, как срабатывают ваши переключатели, будь то щелкающие, тактильные или линейные.

Убедитесь, что вы не слишком много смазываете, и заранее протестируйте нежизненно важный переключатель, чтобы убедиться, что вам нравится то, как он себя чувствует, прежде чем делать это со всей клавиатурой. Но это зависит от предпочтений и экспериментов. Мы рассмотрели много информации в этой статье и надеемся, что вы нашли ее полезной.

Удачной печати!

Источники

Полное руководство: Как смазать переключатели

Все о смазках для клавиатуры Reddit.com

Какая смазка для смазки переключателей: обновленное руководство о том, что, как и где использовать смазки для переключателей Keebtalk.com

NovelKeys Выбор смазки Reddit.com

Divinikey

перейти к содержанию Оставил Продолжить покупки

В вашей корзине нет товаров

JWK Блуи

КУПИТЬ СЕЙЧАС

4s»> Переключатель Wuque MM

КУПИТЬ СЕЙЧАС

КБД67 Лайт Р4

КУПИТЬ СЕЙЧАС

Средний лоток JTK

КУПИТЬ СЕЙЧАС

Детеныш кенгуру Gateron

КУПИТЬ СЕЙЧАС

4s»> Колпачки для ключей Lelelab SuperX

КУПИТЬ СЕЙЧАС

Стабилизаторы TX

КУПИТЬ СЕЙЧАС

Посмотреть все

Линейные переключатели JWK Bluey

10,80 $

KBDfans KBD67 Lite R4 Механическая клавиатура DIY Kit

118,95 $

PBTfans Twist Keycap Набор двойной/тройной PBT

От $18.00

Линейные переключатели Gateron Oil King

11,70 $

Стабилизаторы TX Rev 3

От $11. 00

Неоновые линейные переключатели Owlab

10,44 $

Клавиатура KBDfans Tiger 80 TKL

От $225.00

Выносы переключателя Wuque MM

От $6,50

Посмотреть все

Линейные переключатели JWK Bluey

10,80 $

Линейные переключатели CreateKeebs SOTC

24,50 $

Неоновые линейные переключатели Owlab

10,44 $

Линейные переключатели Gateron KS-3 Milky Yellow Pro

4,20 $
