Аварийное освещение требования. Аварийное освещение: требования, нормы и правила устройства

Какие требования предъявляются к аварийному освещению. Какие нормы регламентируют его устройство. Как правильно спроектировать систему аварийного освещения. Какие виды аварийных светильников существуют. Как выбрать оптимальное решение для различных типов помещений.

Виды и назначение аварийного освещения

Аварийное освещение подразделяется на несколько основных видов:

• Резервное освещение — применяется, когда при аварийной ситуации необходимо продолжение работ
• Эвакуационное освещение — предназначено для безопасной эвакуации людей
• Освещение зон повышенной опасности — используется на опасных производственных участках
• Антипаническое освещение — предотвращает панику в местах большого скопления людей

Основное назначение аварийного освещения — обеспечить минимально необходимый уровень освещенности при отключении рабочего освещения для безопасной эвакуации людей и продолжения необходимых работ.

Нормативные требования к аварийному освещению

Основные требования к аварийному освещению регламентируются следующими нормативными документами:

• СП 52.13330.2016 «Естественное и искусственное освещение»
• ГОСТ Р 55842-2013 «Освещение аварийное»
• ФЗ №123 «Технический регламент о требованиях пожарной безопасности»

Ключевые нормативные требования включают:

• Минимальная освещенность на путях эвакуации — 1 лк
• Время работы аварийного освещения — не менее 1 часа
• Применение огнестойких кабелей
• Наличие функции самотестирования светильников
• Применение сертифицированного оборудования

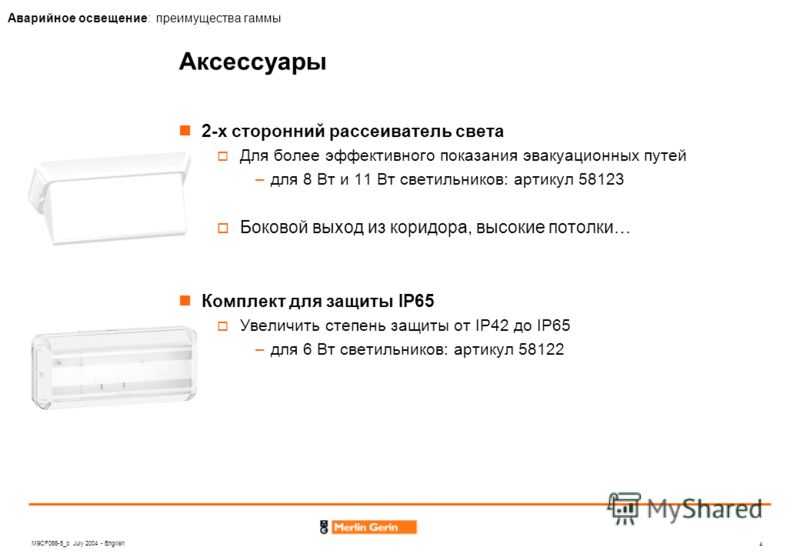

Типы аварийных светильников

Для организации аварийного освещения применяются следующие основные типы светильников:

1. Светильники постоянного действия — работают как в нормальном, так и в аварийном режиме
2. Светильники непостоянного действия — включаются только при аварийном отключении
3. Комбинированные светильники — сочетают функции рабочего и аварийного освещения
4. Световые указатели — обозначают пути эвакуации

Выбор типа светильников зависит от назначения помещений и требований к аварийному освещению на конкретном объекте.

Требования к размещению аварийных светильников

Правильное размещение аварийных светильников критически важно для эффективной работы системы. Основные требования:

• Размещение светильников на путях эвакуации с интервалом не более 4 м
• Установка световых указателей над каждым эвакуационным выходом
• Обеспечение освещенности не менее 1 лк по маршруту эвакуации
• Установка светильников в опасных зонах согласно требованиям для конкретного производства

Важно обеспечить равномерность освещения и исключить слепящее действие аварийных светильников.

Питание аварийного освещения

Надежное электропитание — ключевое требование для аварийного освещения. Возможные варианты организации питания:

1. Отдельная линия от независимого источника (второй ввод, ДГУ)
2. Встроенные источники питания в светильниках (аккумуляторы)
3. Централизованная система с АКБ большой емкости

Выбор схемы питания зависит от категории надежности электроснабжения объекта и требований нормативных документов. Для особо ответственных объектов может потребоваться сочетание нескольких независимых источников.

Эксплуатация и обслуживание аварийного освещения

Для поддержания работоспособности системы аварийного освещения необходимо регулярное обслуживание:

• Ежемесячная проверка работы светильников
• Ежегодное тестирование длительности работы от АКБ
• Замена аккумуляторов каждые 4 года
• Ведение журнала проверок

Современные системы оснащаются функциями автоматического тестирования и удаленного мониторинга, что упрощает их обслуживание. Однако это не отменяет необходимости регулярных проверок со стороны обслуживающего персонала.

Особенности аварийного освещения для различных объектов

Требования к аварийному освещению могут существенно различаться в зависимости от типа объекта:

Производственные помещения

• Повышенные требования к освещенности в опасных зонах (до 15 лк)
• Применение взрывозащищенных светильников при необходимости

Общественные здания

• Акцент на эвакуационное и антипаническое освещение
• Применение световых указателей

Медицинские учреждения

• Повышенные требования к длительности работы (до 3 часов)
• Специальные требования для операционных и реанимационных отделений

При проектировании важно учитывать специфику конкретного объекта и требования отраслевых нормативов.

Современные технологии в аварийном освещении

Развитие светодиодных технологий и систем автоматизации позволяет существенно повысить эффективность аварийного освещения:

• Применение энергоэффективных LED-светильников
• Системы централизованного мониторинга и управления
• Адаптивное управление яркостью
• Интеграция с другими инженерными системами здания

Использование современных технологий позволяет снизить эксплуатационные расходы и повысить надежность работы аварийного освещения.

Требования к аварийному освещению

Требования, предъявляемые к аварийному освещению

Для ответа на вопрос какие требования предъявляются к аварийному освещению давайте сначала разберемся, а что это такое? Аварийным называется освещение, которое включается в работу при исчезновении основного освещения.

Оно в свою очередь подразделяется на освещение безопасности и на эвакуационное освещение. К каждому из этих типов аварийного освещения предъявляются отдельные требования, которые мы и рассмотрим в нашей статье.

Содержание

• Где должно применяться аварийное освещение?
  • Для каких помещений следует монтировать освещение безопасности?
  • Для каких помещений следует монтировать эвакуационное освещение?
• Требования, предъявляемые к аварийному освещению
  • Требования к освещению безопасности
  • Требования к эвакуационному освещению
• Схемы питания аварийного освещения
• Вывод

Где должно применяться аварийное освещение?

Прежде всего давайте разберемся в каких случаях оно вообще должно применяться. Ведь оборудовать данным типом освещения следует далеко не все помещения.

Для каких помещений следует монтировать освещение безопасности?

Для начала давайте разберемся с освещением безопасности. Его основная цель обеспечивать минимальный необходимый уровень освещенности в местах, где прекращение обслуживания оборудования может привести к пожарам, нарушениям технологических процессов, нарушению работы детских учреждений, а также прекращению работы теле или радиовещания.

Освещение безопасности в производственных помещениях

Итак:

• Согласно п.2.2 ВСН 59 – 88 освещение безопасности следует предусматривать в диспетчерских и операторских пунктах, электрощитовых, в тепловых и насосных пунктах жилых зданий, бойлерных, станциях пожаротушения. Но только при наличии в них постоянного обслуживающего персонала.
• Для торговых заведений освещение безопасности должно быть организовано в торговых залах, а также над кассами. Для ресторанов освещение безопасности следует располагать в залах, а также в гардеробных если они рассчитаны более чем на 300 мест хранения одежды. Кроме того, такой вид освещения должен быть над постами охраны.
• Для гостиниц обязательным является наличие такого освещения в вестибюлях, а также в местах хранения спасательного фонда. При наличии детских игральных залов или столовых в них так же следует монтировать освещение безопасности.
• Для медицинских учреждений такой тип освещения следует организовывать в местах сбора дежурных бригад, в операционной, в манипуляционных, процедурных, перевязочных, родовых, лабораторных и приемных помещениях.

Для каких помещений следует монтировать эвакуационное освещение?

Нормы аварийного освещения требуют наличия освещения эвакуации в местах большого скопления людей и опасных местах. Все таковые места приведены в п.7.62 СНиП 23 – 05 – 95.

Эвакуационное освещение в жилых помещениях

Итак:

• Для промышленных зданий такой тип освещения следует организовывать если здание не имеет естественного освещения, если при исчезновении основного освещения продолжают работать механизмы. Освещение организуется по основным проходам если суммарное число персонала превышает 50 человек.
• Для общественных и торговых залов эвакуационное освещение следует организовывать на лестничных пролетах и основных проходах если суммарное количество эвакуирующихся равно или превышает 50 человек. Кроме того, такое освещение должно быть в зданиях в которых одновременно могут находится более 100 человек, а также во всех торговых помещениях площадью более 90м
  2.
• Эвакуационное освещение инструкция предусматривает устанавливать во всех детских и дошкольных учреждениях, спортивных, банных и лечебно-профилактических учреждениях.
• В жилых зданиях данный тип аварийного освещения должен быть предусмотрен во всех зданиях высотой 6 и более этажей. Кроме того, согласно п.2.3 ВСН 59 — 8– эвакуационное освещение следует предусматривать в общежитиях с количеством проживающих 50 и более человек.

Требования, предъявляемые к аварийному освещению

Теперь давайте рассмотрим непосредственно какие для аварийного освещения требования предъявляют нормативные акты? Эти требования во многом зависят от типа аварийного освещения.

Требования к освещению безопасности

Освещение безопасности не обязательно должно включаться только при исчезновении основного освещения. Оно может работать и в обычном режиме. При этом оно должно иметь собственные коммутационные аппараты для управления.

Требования к освещению безопасности

• Согласно п.7.63 СНиП 23 – 05 – 95 освещение безопасности должно обеспечивать не менее 5% от нормируемого общего показателя освещенности для данного помещения. То есть при требовании по освещенности помещения в 100лк, освещение безопасности должно обеспечивать 5лк.
• Но есть и минимальные ограничения. В любом случае освещение безопасности не должно быть меньше чем 2лк внутри зданий. Вне помещений этот показатель составляет 1 лк.
• Но и это еще не все, существуют ограничения и по максимальной освещенности при работе только освещения безопасности. Оно составляет 30лк. Превышать эту норму разрешается только при соответствующем обосновании.
• В светильниках освещения безопасности можно использовать лампы накаливания и люминесцентные лампы. Газоразрядные лампы разрешается использовать только при условии их мгновенного разгорания. В том числе и при повторном включении.
• Монтаж линий аварийного освещения так же имеет свои нюансы. Прежде всего следует помнить, что размещение в одном лотке, коробе или штробе линий аварийного и основного освещения не рекомендуется. При их совместной прокладке следует предпринимать меры, исключающие повреждение одной линии от другой.
• Важным моментом является и то, что к линиям аварийного освещения категорически запрещено подключать розетки или любые другие силовые приборы. От них должно питаться только освещение. Причем коэффициент использования данного освещения при расчётах следует принимать равным единице.

Требования к эвакуационному освещению

Что касается эвакуационного освещения, то оно так же может работать совместно с общим. При этом создаваемая им освещенность должна учитываться в общем освещении.

Требования пожарной безопасности к эвакуационному освещению

Итак:

• В аварийных же ситуациях эвакуационное освещение должно обеспечить освещенность достаточную для безопасной эвакуации людей. Согласно п.7.63 СНиП 23 – 05 – 95 для помещений эта норма составляет 0,5лк. Вне зданий аварийное освещение и нормы проектирования должны предусматривать освещенность не менее 0,2лк.
• Для эвакуационного освещения важным аспектом является и разность между наиболее и наименее освещёнными участками. Ведь значительный перепад может дезориентировать человека. Поэтому введена норма, которая не допускает перепад между точками освещения более чем в 1/40.
• Определенные нормы предъявляются и к расположению светильников. Так согласно п.6.1.23 ПУЭ световой указатель «Выход» должен быть расположен над каждым выходом из здания. Высота установки данного указателя должна быть не ниже 2 метров.
• Светильники аварийного освещения должны быть расположены в коридорах через каждые 25 метров. Независимо от расстояния между светильниками они должны иметься на каждом повороте.

Обратите внимание! Пункт 7.65 СНиП 23 – 05 – 95 допускает использование вместо световых указателей надписи нанесенные на стену. Но в этом случае над каждой надписью должен иметься светильник, подключенный к сети эвакуационного освещения, который качественно освещает эту надпись.

• Отдельные требования предъявляются к светильникам в лечебно-профилактических заведениях. Для них следует предусматривать светильники дежурного освещения, которые подключаются к сети эвакуационного освещения. Эти светильники должны быть установлены в специальных нишах на высоте 0,3 метра над полом.
• Для детских и дошкольных заведений светильники эвакуационного освещения должны устанавливаться на высоте 2,2 метра. Если они располагаются на меньшей высоте, то они должны питаться от сети напряжением не выше 42В.

Схемы питания аварийного освещения

Отдельным вопросом стоит питание эвакуационного и безопасного освещения. Требования пожарной безопасности и аварийное освещение должно предусматривать независимый источник питания. Но есть и определенные отступления от этих требований. Поэтому давайте рассмотрим этот вопрос более детально.

На фото представлена схема питания аварийного освещения от источника второго питания

• Для питания аварийного освещения должен предусматриваться независимый источник питания. Это может быть второй ввод электропитания в здание, который выполнен от отдельной линии или КТП, может быть дизельный двигатель или аккумуляторные батареи.

Обратите внимание! Согласно п.6.1.24 ПУЭ для светильников первой группы по надежности электроснабжения должно быть предусмотрено три независимых источника питания.

• Самым простым вариантом в плане дальнейшего обслуживания является подключение второго ввода питания. Согласно п.3.1 ВСН 59 – 88 он может быть выполнен с той же подстанции и даже от того же трансформатора, но должен быть выполнен отдельной линией.
• При этом согласно п. 5.12 ВСН 59 – 88 в отдельных случаях допускается один источник питания. В этом случае линии освещения безопасности и аварийного должны питаться отдельными линиями от главного распределительного устройства здания.
• Но учитывая, что цена на подключение еще одного ввода питания может стать неподъемной достаточно часто для питания аварийных сетей используют независимый источник. Это может быть дизельный, бензиновый или газовый генератор.
• В этом случае для сетей аварийного освещения вам достаточно организовать шкаф АВР, который обеспечит автоматическое включение генератора при исчезновении основного питания. Хотя стоит отметить, что эксплуатационные расходы на такой вид независимого источника питания значительно выше.

Схема питания аварийного освещения от аккумуляторной батареи

• Согласно п. 7.2.24 ПУЭ для зрительных залов, рассчитанных на более чем 800 человек, для детских зрелищных помещений, а также для зрелищных заведений с одним источником основного питания рекомендуется устанавливать аккумуляторные батареи. Они должны обеспечивать питание аварийного освещения и цепей пожарной сигнализации.
• В этом случае кроме шкафа АВР и самой аккумуляторной батареи соответствующей емкости вам потребуется еще подзарядное устройство. Оно должно будет обеспечивать заряд батареи после использования, а также обеспечивать компенсацию саморазряда.
• Воплотить в жизнь такие системы своими руками достаточно сложно. Да и эксплуатационные расходы на такие независимые источники питания могут быть весьма существенными. Поэтому в последнее время все активнее применяются светильники аварийного питания со встроенными аккумуляторами.

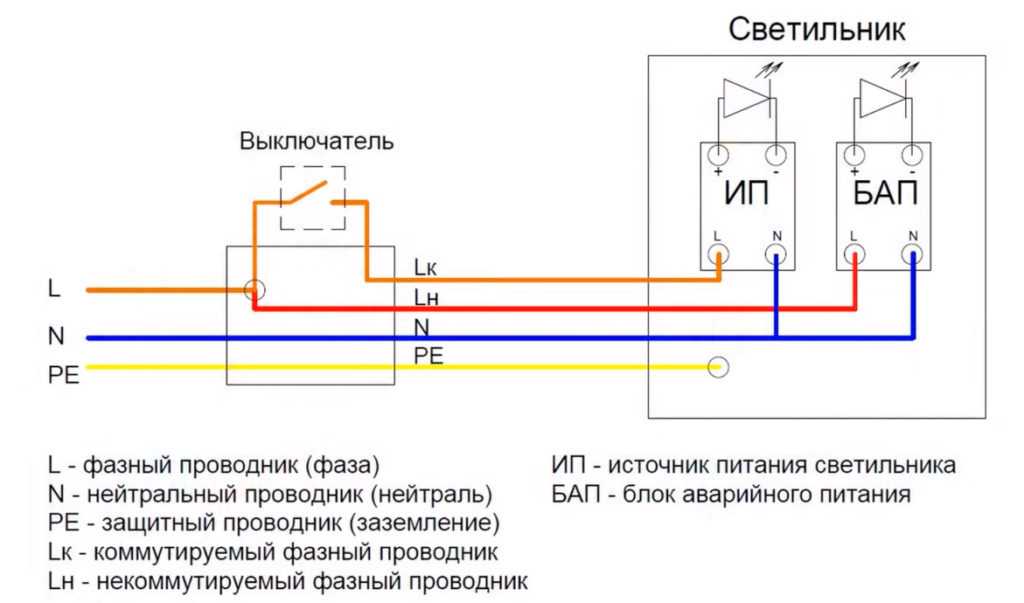

Схема подключения светильников аварийного освещения со встроенным аккумулятором

• Такие светильники кроме аккумуляторной батареи, способной обеспечить работу светильника на срок до 3-х часов, обычно имеют встроенное подзарядное устройство и системы автоконтроля. Срок их службы обычно составляет от 4 до 10 лет.

Вывод

В данной статье нам удалось привести лишь самые общие вопросы по нормативам аварийного освещения. А видео на страницах поможет вам разобраться в этом вопросе лучше. Ведь этот вопрос регламентируется множеством нормативных документов и имеет множество нюансов, зависящих от планировки и назначения здания. Поэтому в большинстве случаев без помощи специалистов не обойтись.

3 варианта аварийного освещения — требования, нормы, правила устройства. Знаки безопасности, виды светильников, схемы подключения.

Тот кто профессионально занимается проектированием и монтажом систем освещения на крупных объектах и производствах, обязательно сталкивается с такой необходимостью как аварийное освещение.

Каким должен быть правильный аварийный свет, каким требованиям он должен соответствовать, какие сертификаты предъявляются к светильникам? Постараемся максимально подробно ответить на все эти вопросы в данной статье.

Нормативные документы и категории

Основной документ, в котором сведены общие требования к аварийному освещению и на который нужно ориентироваться всем монтажникам и проектировщикам — это свод правил СП 52.13330. 2016 (скачать).

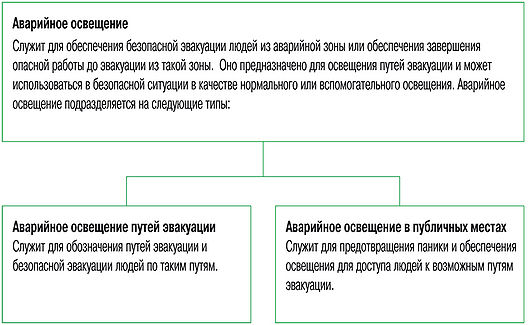

Согласно ему, все аварийное освещение делится на две большие категории:

• резервное

Применяется в том случае, если при внеплановой ситуации у вас нет возможности резко прекратить какой-либо производственный или медицинский процесс (хирургическая операция).

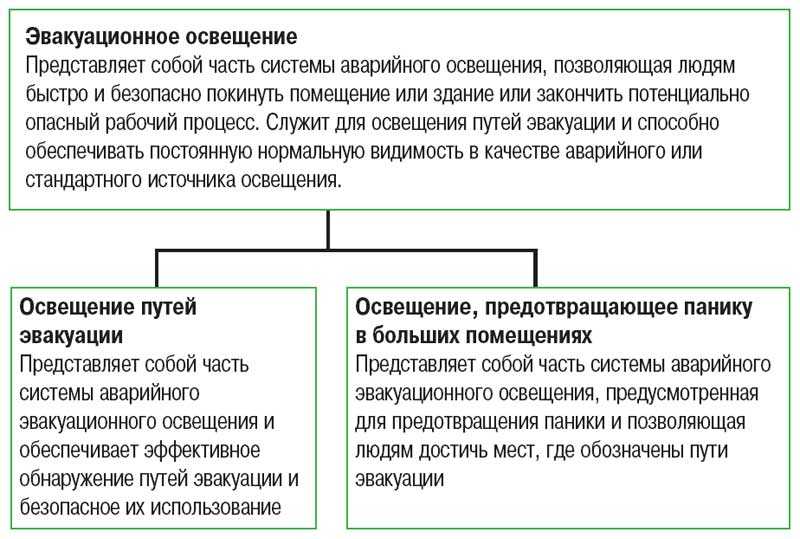

• эвакуационное

Применяется для подсветки путей эвакуации к аварийным выходам.

Данный вид в свою очередь также делится на три категории:

• освещение путей эвакуации

Это касается обычных зданий и объектов — школы, бизнес центры, гипермаркеты, офисные конторы и не только.

• освещение зон повышенной опасности

Используется в основном на промышленных предприятиях.

• освещение больших площадей — антипаническое освещение

Его задача предотвратить панику, чтобы люди в местах большого скопления, грубо говоря не затоптали друг друга.

Типы аварийных светильников

Все аварийные светильники можно разделить на две большие группы:

• обеспечивающие подсветку путей эвакуации

То есть, создающие непосредственно сам свет.

• эвакуационные указатели

Которые по факту не дают столько света как первые, но указывают людям куда нужно бежать.

К первому типу относятся обычные рабочие светильники, которые дополнительно снабжаются блоками аварийного питания (БАП).

Схема их расстановки должна быть такой, чтобы обеспечить при аварии минимальную освещенность 1 люкс, с неравномерностью не более 1 к 40.

Это означает, что в самой темной точке между двумя лампами, освещенность должна равняться 1 Лк (можно и больше). При этом другая самая освещенная точка может быть ярче ее в 40 раз (40Лк).

Длительность работы такого освещения по норме — не менее 1 часа.

Места установки

Где должны быть расставлены аварийные светильники? К таким местам относятся:

• коридоры и проходы на путях эвакуации

• точки перепада уровней пола

• повороты и перекрестки в коридорах

• пункты медицинской помощи

• места хранения средств пожаротушения

• места экстренной связи

В последних пунктах помимо светильников еще должны быть установлены указатели. Причем эти указатели могут быть разных цветов. Например, если для маршрутов эвакуации применяются пиктограммы зеленного цвета, то для обозначения мест хранения огнетушителей, либо аптечек — красного.

Очень часто заходя в торговый центр можно увидеть табличку с обозначением аварийного выхода, но при этом фон надписи у нее настолько темный, что она толком и не светится.

Это противоречит нормам и такие знаки вешать нельзя.

• во всех коридорах в местах пересечения с проходами

• на лестничных маршах

• перед каждым эвакуационным выходом

• там где размещен план или схема эвакуации

• перед входом в здание

В каких местах нужно организовывать антипаническое освещение? В первую очередь в помещениях больше 60м2. В бизнес центрах это залы Open Space, в кинотеатрах сам кинозал, в рядовых зданиях — столовые и т.п.

Данный вид подразумевает уровень освещенности в 2 раза меньше ранее рассмотренных, а именно — 0,5 люкс. Неравномерность при этом остается прежней — 1 к 40.

При этом антипаническое и эвакуационное освещение должны совмещаться друг с другом.

Нельзя сделать что-то одно, забыв про другое.

Освещение зон повышенной опасности

К данным помещениям с повышенной опасностью относятся цеха, производственные места, где есть вращающиеся механизмы или другое травмоопасное оборудование.

Минимальная освещенность в таких зонах должна быть 15 Люкс. Неравномерность засветки — 1 к 10.

То есть в самой яркой точке может быть до 150 Лк при исчезновении напряжения и основного света.

Требования к аварийному освещению

В России на сегодняшний день по данному вопросу следует обращаться к Федеральному закону от 22.07.08 №123-ФЗ (скачать).

В нем содержится несколько требований, которые касаются аварийного освещения, и на них стоит обратить внимание в первую очередь. Вот основные из них.

Огнестойкие кабели

Все кабельные линии, которые прокладываются по щиткам и каналам и питают системы авар. света должны быть выполнены из огнестойких материалов.

Например кабеля с индексами FRLS.

Эти линии должны сохранять работоспособность на всем протяжении работы подсветки. В общем случае это время — 1 час. В ряде случаев светильники могут работать и 3 часа.

Тестирование и проверка

Аварийные светильники должны быть снабжены механизмами для проверки их работоспособности.

Это означает, что любая светоточка или указатель, оборудованные блоком аварийного питания, должны иметь рядом с собой либо кнопку индивидуального тестирования, либо специальный разъем.

В этот разъем может подключаться устройство для эксплуатационного тестирования, в том числе дистанционного. Строгого требования здесь нет. Может быть применено одно из условий.

Вам тем самым оставили право выбора на виды светильников — бюджетный вариант или классом выше.

Главный энергетик должен не реже 1 раза в 2 недели проходить и нажимать эту кнопку теста. Кроме самой проверки еще должен вестись журнал учета таких опробований.

При малом количестве лампочек эта задача вполне выполнима. Но представьте себе большой торговый центр, где могут быть десятки или пару сотен таких светильников или пиктограмм.

В этом случае применяют кнопки или разъемы для группового тестирования. Например такой прибор как Telemando, Telecontrol или их аналоги.

1 of 2

Он подключается по специальной линии и передает сигнал напряжением 12 вольт. Максимальное количество точек, которое к нему можно подсоединить — 35шт.

Благодаря ему вы нажатием одной кнопки переводите все установки в аварийный режим. Но это требует участия двух человек, так как кнопка самоотжимная. Один нажал и держит, другой пошел проверять по цепочке.

Казалось бы зачем так неудобно сделано? Однако все это опять подчинено правилам. В них сказано, что такие устройства должны быть кнопочного или самоотжимного типа, чтобы исключить человеческий фактор.

К примеру, включили вы тест и пошли проверять. А вас в это время отвлекли, вызвали в другое место, или просто вам стало плохо. Про включенную кнопку можно и забыть, а АКБ за это время успеет разрядиться.

В итоге светильники окажутся неработоспособны при реальной аварии.

Аккумуляторы — сроки проверки, замена

Кстати, выйти из строя может не только сама лампочка или проводка к ней, но в первую очередь аккумулятор.

Поэтому отдельно каждые полгода должна быть проверена их емкость. У всех компактных литий-кадмиевых и даже литий-ионных АКБ, ограниченный срок службы.

Обычно он составляет около 3-4 лет. После чего ему место на мусорке, ну или на заводе для переработки. Хотя даже если вы и выбросите его в соответствующий контейнер, не факт что он попадет туда куда нужно.

В общем независимо от того, были ли аварийные ситуации или нет, но 1 раз в 4 года аккумуляторные батареи придется заменить на новые.

Пожарный сертификат

Нужен ли пожарный сертификат на аварийные светильники? Нужен, если этот светильник выполняет еще и функцию пожарного оповещателя и автоматически включается при срабатывании сигнализации.

Такие извещатели оборудованы специальными разъемами, способными принимать сигналы от системы пожарной автоматики. Те модели в которых этого нет, не требуют сертификатов, но и использовать их для пожарного оповещения нельзя.

Еще к обязательным требованиям относится наличие сертификатов и соответствие ТР ТС 004/2011 «О безопасности низковольтного оборудования» (скачать). Грубо говоря, светильник не должен ударить током.

Это вам не трековый вариант, который можно перемещать даже под напряжением.

Например, если вы снимаете плафон для замены лампочки, нигде при этом не должно быть оголенных токоведущих частей, до которых можно случайно прикоснуться.

Цвет, размеры, количество и виды указателей

Как уже говорилось выше, указатели которые показывают направление путей эвакуации должны иметь зеленый фоновый цвет. Минимальная яркость в любой точке этого зеленого фона должна быть 2 кд/м2, если это незадымляемое помещение и оно оборудовано системами вытяжки-дымоудаления. Если этого нет — до 10 кд/м2.

Очень многие производители делают этот зеленый фон настолько темным, что он просто не пропускает свет. А человечек или другая фигурка в центре знака не яркого бело-контрастного цвета, а темного зеленоватого.

Старайтесь избегать таких изделий, это нарушение требований. Кстати высота знака напрямую влияет на дистанцию его распознавания. Грубо говоря, от этого зависит с какого расстояния вы его увидите.

Чтобы высчитать это расстояние, необходимо высоту значка в метрах, умножить на коэффициент 200.

Для пиктограммы шириной 20см дистанция распознавания будет: L=h*200=0,2*200=40 метров.

Если ваш коридор гораздо длиннее, то и количество знаков увеличится.

Одного в самом конце уже будет не достаточно. Исходя из этого и рассчитывается их общая потребность.

Для того чтобы просмотреть виды указателей, их обозначение и применяемость, нажмите на крестик.

Эвакуационные знаки безопасности

Знаки пожарной безопасности

Помехоустойчивость

Еще одно требование к светильникам уже ГОСТа 60598-2-22-2012 (скачать) — это электробезопасность и электромагнитная совместимость. Что это такое?

Это значит, что аварийный светильник не должен выдавать высоко и низкочастотных эмиссий. Дешевые модели без фильтров, которые должны выравнивать синусоиду напряжения, могут влиять на работу радиоэлектронного оборудования.

Особенно это опасно в больницах, хирургических операционных, лабораториях, военных объектах. Поэтому здесь также должен прилагаться соответствующий сертификат.

Проверка на горючесть

Также в ГОСТ 60598 есть условия по материалу изготовления. Корпуса аварийных светильников должны выдерживать воздействие огня и температуры в 850 градусов.

Это означает, что модель при данной температуре не должна воспламениться и не будет способствовать распространению огня.

Да, корпус может плавиться, разрушаться, но самое главное не поддерживать горение.

Проверка на горючесть проводится на стенде, где раскаленную проволоку подносят к корпусу и смотрят на эффект. Если идет расплавление, то снизу подкладывают папиросную бумагу. При этом падающие на нее капли не должны ее разжечь.

Подключение через выключатель

Один из частых вопросов — как коммутируется аварийный светильник. Должен ли он подключаться через отдельный выключатель и если да, то как же он перейдет в аварийный режим, если вы до этого его отключили.

Если речь идет о светоточках для путей эвакуации (рабочее освещение), то безусловно все они должны вкл-выкл, как и обычное освещение через коммутационный аппарат. Здесь блок аварийного питания соединяется отдельной линией с щитовой.

Причем через специальное реле мониторится наличие напряжения, но не на выключателе, а именно в щитке. И только в том случае, когда пропадает U в щите, подается сигнал на переключение АКБ.

Поэтому даже если вы специально или случайно отключите выключатель, при любой экстренной ситуации и исчезновении напряжение в РЩ, светильник все равно загорится.

Еще стоило бы отметить, что даже в рабочем режиме, авар. светильники должны быть запитаны от альтернативного источника электроснабжения, т. е. от отдельной щитовой.

Если же и в ней приключится авария, то уже тогда происходит переход на аккумуляторную батарею.

Также не забывайте, что аварийным считается не только режим, когда U исчезло полностью, но и вышло за свои пределы.

Например упало ниже 160 вольт или подскочило более 260В. Любой драйвер имеет свои допуски.

Как правило в пределах плюс-минус 20% он сохраняет рабочий режим. Если U в питающей линии упало ниже, также происходит переключение на блок АКБ.

Как сделать аварийное освещение — варианты

Как же из светильника рабочего освещения сделать аварийный? Например вы проектируете и расставляете рабочее освещение согласно вашего помещения как на рисунке ниже.

Так вот, изначально можно заложить такие светильники, которые уже будут оборудованы блоками аварийного питания. И этими самыми блоками при аварии будет включаться только один из модулей Led подсветки, а не все сразу.

То есть, при экстренной ситуации он будет выдавать не 100% светового потока, а всего лишь 10-15%. Главное правильно расставить и обеспечить требуемую освещенность на путях эвакуации не ниже нормируемой.

Блоки аварийного питания могут быть:

• встраиваемыми

Они устанавливаются между драйвером и светодиодным модулем.

• универсальными или внешними

Тут применяется второй вариант авар. света. Внешние подключают, если вы модернизируете уже смонтированное освещение, когда изначально было закуплено или спроектировано не то что нужно.

Данный блок подсоединяется не к какому-то одиночному Led модулю, а непосредственно к драйверу. И в аварийной ситуации выдает напряжение 220В. При этом светильник работает на все 100% своей мощности.

Какие преимущества у второго варианта?

• экономия времени модернизации

Не нужно лезть в корпус, разбираться со схемой, возиться с паяльником и т.п.

• уменьшение количества аварийных светоточек

Так как здесь светильник будет выдавать 100% своего светового потока, можно существенно сократить их общее число и при этом соблюсти требования норм.

Отсюда же вытекает существенная экономия. Вот реальный расчет затрат при использовании светильников со встроенными блоками аварийного питания (БАП) и внешними.

1 of 2

Как видите, во втором случае идет прямая экономия в деньгах почти на 50%.

• возможность подключения к одному блоку сразу нескольких светильников

Например от такой модели как Conversion Kit Power Led, можно запитать несколько светодиодных ламп общей мощностью до 40Вт. Максимальная допустимая удаленность светильников от такого БАП будет 200м.

Есть и более мощные модели 120-200Вт. Они могут идти сразу собранными в боксе с защитой IP65. Вес аккумуляторов мощных БАП составляет примерно 1,5кг.

• возможность подключать светильники и знаки на улице

По требованиям безопасности, эвакуационные выходы должны быть обеспечены соответствующими указателями и снаружи здания, т.е. на улице. Проблема в том, что на сегодняшний день нет таких компактных АКБ (даже феррополимерные не спасают), которые нормально работали бы при наших зимах и температурах минус 20-30 градусов.

А с выносными блоками все решаемо. Его устанавливаете внутри, в теплом помещении, а знак вывешиваете снаружи.

Централизованное аварийное освещение

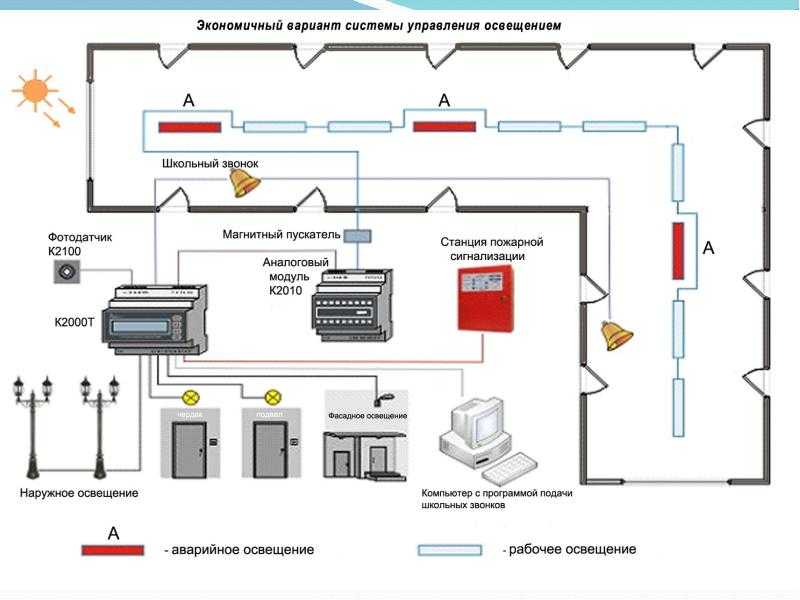

Но самое современное решение — это централизованная система аварийного освещения. Она применяется в очень больших зданиях и сооружениях, торговых домах, терминалах аэропорта, бизнес центрах и т.п.

Представьте что у вас несколько сотен точек освещения. Здесь уже просто не реально для теста нажимать по одной кнопке и уж тем более регулярно менять сотни АКБ. Источники питания в таких системах выполняются отдельно, а функция тестирования реализуется на контроллерах.

Преимуществ здесь масса:

• тестирование проводится в автоматизированном режиме и фиксируется в памяти устройства

Больше нет нужды вести отдельный журнал. Кроме того, можно организовать передачу данных на любые носители информации.

• повышенная надежность

В сам светильник теперь не нужно вставлять дополнительные блоки АКБ и электроники. Соответственно чем меньше комплектующих, тем меньше вероятность их выхода из строя.

• меньшая итоговая стоимость в сравнении с автономными вариантами

• больший срок службы централизованной аккумуляторной установки

Примерно 12 лет, против 4-х во встроенных моделях.

• возможность объединение ЦСАО с пожарной автоматикой и сигнализацией

То есть, будет идти прямой сигнал от пожарки с включением эвакуационных указателей в рабочий режим.

• графическая наглядность работы и управление с пульта и одного рабочего места

• возможность модернизации и изменения системы без замены самих светильников

При этом сама ЦСАО делится на:

• простые системы

В них все светильники подразделяются на группы по этажам, зонам и т.д.

• адресные

Каждая аварийная лампочка и знак имеет свой адрес. Система их видит и управляет каждым в отдельности.

Подводя итог можно сказать — то какой вариант аварийного освещения вам выбрать, зависит в первую очередь от общей площади здания и количества всех светильников и указателей в нем.

Если это огромный торговый центр, то без ЦСАО не обойтись. А если отдельный магазинчик или небольшая контора, то тут ваш выбор — одиночные светильники, либо со встроенными БАП, либо с выносными.

NFPA 101 Раздел 7.9 Требования к системам аварийного освещения

Благодаря недавнему выпуску Национального кодекса безопасности жизнедеятельности Национальной ассоциации противопожарной защиты (NFPA) 2018 г., который вступил в силу 6 сентября 2017 г., теперь пора проверить вашу систему аварийного освещения, чтобы убедиться, что она по-прежнему соответствует последним обновлениям.

Кодекс безопасности жизнедеятельности обновляется каждые три года и содержит стратегии, в которых используются функции строительства, защиты и использования как новых, так и существующих зданий и сооружений, чтобы обеспечить большую защиту от пожаров и связанных с ними опасностей для людей, которые их используют.

ПРИМЕЧАНИЕ : Не все юрисдикции приняли все требования, изложенные в последнем издании NFPA 101. Для получения информации о конкретных правилах и положениях, требуемых вашими местными властями (AHJ), обратитесь в местное отделение Koorsen Fire & Security, чтобы убедиться, что вы соответствуют.

В этой статье Koorsen Fire & Security предлагает краткое изложение Раздела 7.9 Кодекса, который конкретно относится к аварийному освещению, чтобы помочь эвакуировать людей из здания как можно быстрее и безопаснее в случае пожара или других чрезвычайная ситуация. Он охватывает типы конструкций, для которых требуется аварийное освещение, требования к характеристикам систем аварийного освещения и требования к испытаниям для обеспечения их надежности.

В этой статье также отмечены изменения, внесенные в Кодекс для издания 2018 года, и новые требования в Разделе 7.9, которые помогут вам легче определить, где вам может потребоваться внести изменения в вашу систему аварийного освещения, чтобы соответствовать требованиям.



7.9 Аварийное освещение

7.9.1 Общие положения

Этот раздел ссылается на другие главы Кодекса (главы 11–43) для определения большинства конкретных типов сооружений, требующих аварийного освещения. Однако, за исключением лишь трех из этих требований, достаточно сказать, что почти все типы сооружений, которые используются в любое время суток, требуют аварийного освещения для всех аварийных выходов и путей, ведущих к ним. Вот краткий перечень исключений:

● Места, которые обычно не заселены людьми, не облагаются налогом.

● Башни, предназначенные для одновременного пребывания не более трех человек, такие как вышки для наблюдения за лесными пожарами или железнодорожные сигнальные вышки, также освобождаются от налога, если они оборудованы лестницей для эвакуации.

● Строения, в которых люди находятся только в светлое время суток, также могут быть освобождены от уплаты налога, если они имеют окна, обеспечивающие требуемый уровень освещения для всех путей выхода и любых путей, ведущих к ним, и только с разрешения компетентного органа.

Если ваше строение не соответствует одному из этих исключений, вы должны обеспечить аварийное освещение, чтобы люди могли найти путь к безопасности в случае чрезвычайной ситуации.

Аварийное освещение требуется для всех путей эвакуации, включая как выходы, так и пути, ведущие к ним. Сюда входят лестницы, предназначенные для аварийного выхода, а также проходы, коридоры, пандусы, эскалаторы и другие проходы, ведущие к выходу. Это требование также распространяется на точки выхода, которые включают лестницы, пандусы, проходы, пешеходные дорожки и эскалаторы, ведущие в зону, открытую для публики.

В дополнение к определению типов конструкций и путей эвакуации/выезда, для которых требуется аварийное освещение, в этом разделе также требуется специальное аварийное освещение для дверей, оснащенных замками с замедленным выходом, и любых дверей, оборудованных новыми системами электрических замков с датчиком разблокировки. Обратите внимание, что требование по обеспечению аварийного освещения для «новых датчиков открытия электрических систем запирания» является изменением Кодекса 2015 года, в котором говорилось, что аварийное освещение должно быть предусмотрено у «дверей выхода с контролируемым доступом». Это изменение уточняет, что требование применяется конкретно к точкам выхода, в которых доступ контролируется электронными средствами, а не другими средствами.

7.9.2 Характеристики системы

В этом разделе указаны требования к тому, насколько ярким должно быть аварийное освещение и как долго оно должно обеспечиваться в случае отказа основного освещения. В первые 1,5 часа после аварии аварийное освещение должно обеспечивать в среднем одну фут-свечу и не менее 0,1 фут-свечи в любой точке пути эвакуации.

Через 1,5 часа уровень освещенности может снизиться. Однако, поскольку Кодекс требует отношения максимальной и минимальной освещенности не более 40 к 1, освещенность может снижаться только до среднего значения 0,06 фут-свечи, не ниже.

Кодекс требует, чтобы аварийное освещение обеспечивалось автоматически в случае сбоя питания в результате перебоев в подаче электроэнергии, перегорания предохранителей или автоматических выключателей или ручных действий, приводящих к нарушению нормального освещения.

Учитывая это требование, системы аварийного электроснабжения (EPSS) — системы, питающие вашу систему аварийного освещения — также рассматриваются в этом разделе, в основном со ссылкой на другие коды NFPA. Ссылаясь на NFPA 110, в нем говорится, что новая САЭ должна быть типа 10, класса 1.5, уровня 1, и ссылается на NFPA 110 и 111 для установки и обслуживания САЭ — аварийных генераторов и связанных с ними автоматических переключателей и систем хранения электроэнергии соответственно.

7.9.3 Периодическая проверка оборудования аварийного освещения

Кодекс предусматривает три варианта периодической проверки вашего оборудования аварийного освещения и еще один вариант, относящийся к проверке вашей EPSS. Вариант, который вы выберете для тестирования вашей системы аварийного освещения, будет зависеть от типа вашей системы — работает ли она на батарейках, самопроверка и самодиагностика, и если да, то управляется ли она компьютером или нет. .

Независимо от типа вашей системы, ее необходимо тестировать в течение 30 секунд, как правило, раз в 30 дней и ежегодно в течение 1,5 часов. Кроме того, все аварийное освещение должно быть полностью работоспособным в течение всего времени проведения всех испытаний.

Тестирование систем с батарейным питанием, самотестированием и/или самодиагностикой должно включать процедуру диагностики. Для систем, которые не контролируются компьютером, вы должны проводить визуальные проверки один раз в 30 дней, и ваша система должна быть оснащена индикатором состояния, чтобы предупредить вас о любом сбое.

Хранение полных письменных отчетов обо всех испытаниях и проверках имеет решающее значение, поскольку по запросу от вас может потребоваться предоставить их уполномоченному органу. Если используется система с компьютерным управлением, система должна быть способна в любое время предоставлять отчет об истории испытаний, а также о любых возникающих отказах.

В издание Кодекса 2018 года также добавлен четвертый вариант, специально предназначенный для тестирования вашего оборудования EPSS для вашей системы аварийного освещения, а не для самой системы освещения. В этом варианте Кодекс ссылается на NFPA 110 для испытаний аварийных генераторов и связанных с ними переключателей и на NFPA 111 для испытаний систем накопления электроэнергии, которые обеспечивают альтернативный источник электроэнергии.



Остались вопросы?

Koorsen Fire & Security предлагает техников, прошедших обучение на заводе, которые могут обеспечить правильное размещение и правильное функционирование ваших аварийных и выходных огней, чтобы обеспечить безопасность ваших сотрудников и клиентов. Свяжитесь с Koorsen сегодня, чтобы задать любые вопросы, касающиеся NFPA 101, и получить помощь, необходимую для обеспечения полного соответствия вашей системы аварийного освещения.



Знак аварийного выхода и требования к освещению — краткие советы #265

Существует множество регулирующих органов и кодексов, которые регулируют требования к аварийному освещению и указателям выхода. Эти регулирующие органы включают Управление по охране труда и здоровья (OSHA), Национальную ассоциацию противопожарной защиты (NFPA), Совместную комиссию по аккредитации организаций здравоохранения (JCAHO), Международный строительный кодекс и Международный пожарный кодекс. Помимо требований этих агентств, работодатели также должны следовать требованиям местных властей, обладающих юрисдикцией (AHJ). Местный AHJ — это тот, кто отвечает за мониторинг и соблюдение местных строительных норм и/или правил пожарной безопасности. Некоторые крупные города, такие как Нью-Йорк и Чикаго, имеют свои собственные уникальные коды и требования к указателям выхода и аварийному освещению. Для работодателей, не знающих, к кому обратиться по поводу местных требований к аварийным выходам, хорошей отправной точкой может стать местный начальник пожарной охраны или инспектор.

В соответствии с 29 Сводом федеральных правил (CFR) 1910.34(c) OSHA определяет «маршрут выхода» как «непрерывный и беспрепятственный путь выхода из любой точки на рабочем месте в безопасное место (включая убежища)». Выходной маршрут включает в себя все вертикальные и горизонтальные области вдоль маршрута и состоит из следующих трех частей:

• Доступ к выходу — означает ту часть маршрута выхода, которая ведет к выходу. Примером выхода является коридор на пятом этаже офисного здания, который ведет к закрытой двухчасовой лестнице с классом огнестойкости (Выход).
• Выход – означает ту часть маршрута выхода, которая обычно отделена от других зон, чтобы обеспечить защищенный путь к выходу. Примером выхода является двухчасовая закрытая лестница с классом огнестойкости, ведущая с пятого этажа офисного здания наружу.
• Выход Выход — означает часть пути выхода, которая ведет непосредственно наружу или на улицу, дорожку, зону убежища, общественный проход или открытое пространство с выходом наружу. Примером выходного выброса является дверь в нижней части закрытой лестницы с двухчасовой огнестойкостью, которая ведет в безопасное место за пределами здания.

Требования OSHA к освещению и маркировке выходных путей регулируются статьей 1910.37(b). В нем говорится, что каждый путь выхода должен быть достаточно освещен, чтобы работник с нормальным зрением мог видеть путь выхода, и каждый выход должен быть хорошо виден и отмечен табличкой с надписью «Выход». Дополнительные требования включают следующее:

• На каждой двери выхода не должно быть украшений или вывесок, мешающих обзору двери выхода.
• Если направление движения к выходу или выходной разгрузке сразу не видно, вдоль входа к выходу должны быть вывешены знаки, указывающие направление движения к ближайшему выходу и выходной разгрузке. Кроме того, линия прямой видимости до знака выхода должна быть четко видна в любое время.
• Каждый дверной проем или проход вдоль выхода, которые могут быть ошибочно приняты за выход, должны иметь пометку «Не выход» или аналогичное обозначение либо обозначаться знаком, указывающим на его фактическое использование (например, кладовая).
• Каждый знак выхода должен быть освещен с поверхностным значением не менее пяти фут-свечей (54 люкса) надежным источником света и иметь характерный цвет. Допускаются самосветящиеся или электролюминесцентные знаки с минимальным значением поверхностной яркости не менее 0,06 фут-ламберта.
• На каждом указателе выхода должно быть написано слово «Выход» разборчивыми буквами высотой не менее шести дюймов (15,2 сантиметра (см)) с основными штрихами букв в слове «Выход» не менее 3/4 дюйма. (1,9 см) в ширину.

OSHA ссылается на свое согласие с требованиями NFPA к аварийным выходам в соответствии с 1910.35, где отмечает, что работодатели, которые следуют положениям о маршрутах выхода NFPA 101, Кодекса безопасности жизнедеятельности , соответствуют требованиям OSHA. OSHA также признает, что те, кто следуют рекомендациям Международного совета по кодексам, International Fire Code , соответствуют требованиям OSHA. Последние редакции Кодекса безопасности жизнедеятельности и Международного кодекса пожарной безопасности были опубликованы в 2015 году. , раздел 7.10. Он содержит подробную информацию о размещении, видимости и допустимых формах освещения для указателей выхода. Среди требований к размещению указано, что любые новые знаки выхода должны быть расположены таким образом, чтобы ни одна точка в коридоре доступа к выходу не превышала номинальное расстояние просмотра знака или 100 футов, в зависимости от того, что меньше, от ближайшего знака. И знаки выхода с указателями направления должны быть размещены в каждом месте, где направление движения к ближайшему выходу не очевидно.

Что касается видимости знаков выхода, NFPA заявляет, что каждый знак должен быть расположен и иметь такой размер, характерный цвет и дизайн, чтобы он был хорошо виден и должен контрастировать с фоном, на котором он размещен. Далее в нем говорится: «Никакие украшения, мебель или оборудование, которые ухудшают видимость знака, не допускаются. Не допускаются никакие ярко освещенные знаки (кроме указателей выхода), дисплеи или объекты, находящиеся в пределах или вблизи линии обзора требуемого знака выхода, которые могут отвлекать внимание от знака выхода».

Кодекс безопасности жизнедеятельности содержит множество подробностей, касающихся приемлемого освещения указателей выхода. В разделе 7.10.1.2 говорится, что все знаки выхода должны быть освещены надежным источником света и должны быть разборчивы как в обычном, так и в аварийном режимах освещения выхода. Раздел 7.10 разбивает освещение на две большие категории: внешнее освещение и внутреннее освещение. Под внешним освещением понимается источник освещения, который исходит извне знака выхода, в то время как знаки выхода с внутренней подсветкой имеют источник освещения внутри знака.

Для вывесок с наружной подсветкой в ​​соответствии с разделом 7.10.6.3 Кодекса безопасности жизнедеятельности требуется уровень освещенности не менее пяти фут-кандел (54 люкс) на освещаемой поверхности и коэффициент контрастности не менее пяти десятых.

Знаки с внутренней подсветкой должны быть перечислены в соответствии со стандартом 924, Американского национального института стандартов (ANSI)/Лаборатории андеррайтеров (UL) для аварийного освещения и силового оборудования . Кодекс безопасности жизнедеятельности допускает три исключения для некоторых утвержденных существующих знаков выхода (раздел 7.10.7.1). Исключениями являются:

• Они утверждены существующие знаки.
• Это существующие знаки с необходимой формулировкой разборчивыми буквами высотой не менее четырех дюймов (100 миллиметров (мм)).
• Это знаки, соответствующие тактильным указателям двери выхода (7.10.1.3) и указателям выхода на уровне пола (7.10.1.6).

Раздел 7.10.7.2 Кодекса безопасности жизнедеятельности, также относящийся к внутреннему освещению, подробно описывает требования к освещению для фотолюминесцентных знаков. Фотолюминесцентный определяется как «обладающий способностью накапливать падающее электромагнитное излучение, как правило, от источников окружающего света, и высвобождать его в виде видимого света». Фотолюминесцентные знаки должны постоянно светиться, пока в здании находятся люди; зарядное освещение должно быть надежным источником света, как определено AHJ.

Требования к аварийному освещению

Аварийное освещение, иногда называемое аварийным освещением, предназначено для освещения и обозначения коридоров, лестничных клеток и выходов, чтобы облегчить безопасную и упорядоченную эвакуацию с объекта. Аварийное освещение, как правило, требуется во всех коммерческих, промышленных, образовательных, религиозных, институциональных, муниципальных, медицинских и многих других объектах, как коммерческих, так и некоммерческих. И хотя OSHA не имеет каких-либо правил, касающихся аварийного освещения, NFPA Кодекс безопасности жизнедеятельности подробно рассматривает эту тему. Местный AHJ является лучшим ресурсом для ответов на вопросы о соблюдении требований к аварийному освещению, связанные с вашим конкретным размещением.

В Кодексе безопасности жизнедеятельности требования NFPA к аварийному освещению указаны в разделе 7.9. Аварийное освещение (при необходимости) должно быть обеспечено не менее чем на 1,5 часа в случае выхода из строя основного освещения. Аварийное освещение должно быть устроено таким образом, чтобы обеспечить начальную освещенность в среднем не менее одного фут-свеча (10,8 люкс) и минимум 0,1 фут-свечи (1,1 люкс) в любой точке, измеренной вдоль пути эвакуации в уровень пола. Эти уровни могут снижаться до минимума в среднем до 0,6 фут-свечи (6,5 люкс) и 0,06 фут-свечи (0,65 люкс) в любой точке в конце времени аварийного освещения (1,5 часа). Максимальная освещенность в любой точке не может более чем в 40 раз превышать минимальную освещенность в любой точке, чтобы предотвратить чрезмерно яркие и темные пятна (раздел 7.9)..2.1.3). И система аварийного освещения должна быть устроена таким образом, чтобы обеспечивать автоматическое освещение в случае прерывания нормального освещения (раздел 7.9.2.3).

Требования к испытаниям аварийного освещения

В разделе 7.9.3 Кодекса безопасности жизнедеятельности рассматриваются требования NFPA к периодическим испытаниям аварийного освещения. В разделе признаются три различных категории аварийного освещения: традиционные, с самотестированием/самодиагностикой и с самотестированием/самодиагностикой на базе компьютера. По сути, требуется как ежемесячная проверка активации, когда свет остается включенным в течение как минимум 30 секунд, так и ежегодная проверка, когда свет активируется в течение 1,5 часов, чтобы имитировать долгосрочное аварийное событие. Письменные отчеты о ежемесячных и ежегодных испытаниях должны храниться для проверки AHJ. Компьютеризированные системы аварийного освещения должны быть способны в любое время генерировать самоотчет о тестировании. Опять же, лучше проконсультироваться с вашим AHJ, чтобы убедиться, что ваша программа тестирования и ведения записей достаточна.

Определения и формулы

Интенсивность видимого света измеряется в свечах. Скорость потока света (световой поток) измеряется в люменах. Один люмен — это поток на один квадратный фут сферы радиусом в один фут с источником света в одну свечу в центре, излучающим равномерно во всех направлениях. И фут-кандела, и люксы измеряют интенсивность света на поверхности. Одна фут-свеча — это интенсивность одной свечи на расстоянии одного фута на площади в один квадратный фут. Люкс по существу является метрическим эквивалентом. Это интенсивность одной свечи на расстоянии одного метра на площади в один квадратный метр. Фут-ламберт — это единица измерения физической яркости любой поверхности, излучающей или отражающей видимый свет.
