Усилитель радиотехника у 101 стерео схема. Усилитель Радиотехника У-101: характеристики, схема и модернизация легендарной модели

Какие технические характеристики имеет усилитель Радиотехника У-101. Как выглядит его принципиальная схема. Какие существуют способы модернизации этого популярного советского усилителя. Какие отзывы оставляют владельцы об этой модели.

Технические характеристики усилителя Радиотехника У-101

Усилитель Радиотехника У-101 был разработан в конце 1980-х годов на рижском заводе «Радиотехника» и стал одной из самых массовых моделей Hi-Fi усилителей в СССР. Рассмотрим его основные технические характеристики:

• Выходная мощность: 2 x 20 Вт (на нагрузке 4 Ом)
• Диапазон воспроизводимых частот: 20-20000 Гц
• Коэффициент гармоник: не более 0.2%
• Отношение сигнал/шум: 83 дБ
• Чувствительность входов: 250 мВ (линейные), 2.5 мВ (ММ звукосниматель)
• Габариты: 430 x 330 x 80 мм
• Вес: 10 кг

Как мы видим, по современным меркам мощность усилителя довольно скромная. Однако для озвучивания небольших помещений ее вполне достаточно. При этом усилитель обеспечивает качественное звучание с низким уровнем искажений.

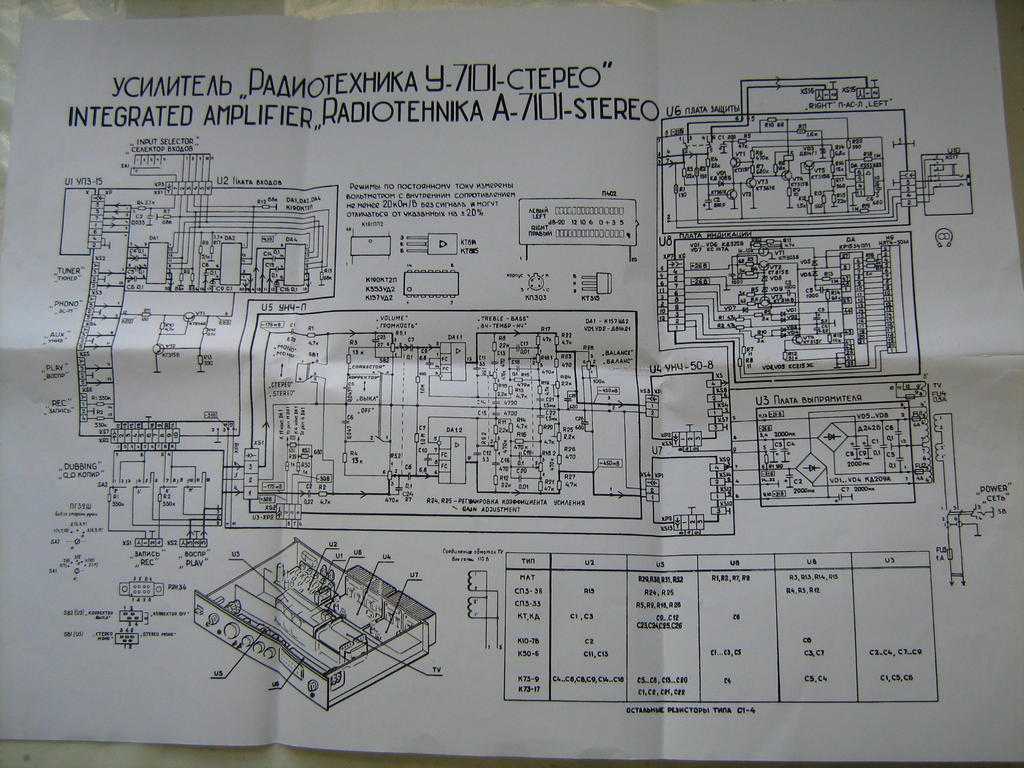

Принципиальная схема усилителя Радиотехника У-101

Схема усилителя Радиотехника У-101 достаточно типична для транзисторных Hi-Fi усилителей тех лет. Рассмотрим ее основные блоки:

• Предварительный усилитель на микросхемах К140УД7
• Темброблок на операционных усилителях
• Усилитель мощности на составных транзисторах КТ818/КТ819
• Блок питания с мощным трансформатором
• Схема защиты от перегрузки и КЗ

Особенностью схемы является применение составных транзисторов в выходном каскаде, что позволило получить хорошие параметры при относительно простой конструкции. Блок питания имеет мощный трансформатор и качественные электролитические конденсаторы большой емкости.

Способы модернизации усилителя Радиотехника У-101

Несмотря на свой почтенный возраст, усилитель Радиотехника У-101 до сих пор популярен у любителей качественного звука. Многие владельцы модернизируют его для улучшения характеристик. Рассмотрим основные способы доработки:

1. Замена электролитических конденсаторов в блоке питания и звуковом тракте на современные низкоимпедансные модели
2. Установка более мощных выходных транзисторов (например, КТ8187/КТ8189)
3. Замена операционных усилителей на современные малошумящие (например, NE5532)
4. Доработка цепей ООС для улучшения линейности
5. Установка качественных RCA-разъемов и акустических клемм

При грамотной модернизации удается существенно улучшить звучание усилителя, приблизив его к современным Hi-Fi моделям. Важно соблюдать осторожность и не нарушать тепловой режим выходного каскада при увеличении мощности.

Отзывы владельцев о Радиотехника У-101

Большинство владельцев усилителя Радиотехника У-101 положительно отзываются о его звучании и надежности. Отмечают следующие достоинства:

• Качественный, детальный звук без резкости
• Хорошая проработка НЧ диапазона
• Высокая надежность и ремонтопригодность
• Простота в эксплуатации
• Возможность легкой модернизации

Из недостатков чаще всего упоминают:

• Недостаточную мощность для больших помещений
• Устаревший дизайн
• Отсутствие современных входов (оптический, коаксиальный)

В целом, Радиотехника У-101 до сих пор остается популярным бюджетным вариантом для любителей качественного звука. При желании его можно существенно улучшить, получив весьма достойный Hi-Fi усилитель.

Сравнение Радиотехника У-101 с другими моделями усилителей

Чтобы оценить место Радиотехника У-101 среди других усилителей, сравним его с некоторыми популярными моделями тех лет:

Модель	Мощность	КНИ	Особенности
Радиотехника У-101	2 x 20 Вт	0.2%	Простая схема, хорошее соотношение цена/качество
Амфитон А-1-01	2 x 25 Вт	0.1%	Лучшее качество звука, более сложная схема
Бриг У-001	2 x 50 Вт	0.05%	Высокая мощность, отличное качество, дорогой

Как видим, Радиотехника У-101 занимает промежуточное положение по характеристикам. При этом он выигрывает за счет простоты конструкции и доступности.

Ремонт и обслуживание усилителя Радиотехника У-101

Несмотря на высокую надежность, усилитель Радиотехника У-101 может потребовать ремонта, особенно учитывая его возраст. Рассмотрим типичные неисправности и способы их устранения:

• Выход из строя электролитических конденсаторов — требуется их замена на современные аналоги
• Окисление контактов переключателей и потенциометров — чистка и смазка
• Выход из строя выходных транзисторов — замена на аналогичные или более мощные модели
• Нарушение пайки — перепайка некачественных соединений
• Выход из строя предохранителей — замена на аналогичные по номиналу

Большинство неисправностей легко устраняются при наличии базовых навыков работы с электроникой. Важно соблюдать меры безопасности при работе с высоким напряжением в блоке питания усилителя.

Подбор акустики для усилителя Радиотехника У-101

Правильный выбор акустических систем играет важную роль в раскрытии потенциала усилителя. Для Радиотехника У-101 оптимально подойдут следующие варианты:

• Полочные АС с чувствительностью 88-90 дБ и сопротивлением 4-8 Ом
• Напольные АС небольшого объема с аналогичными параметрами
• Винтажные модели вроде S-30, S-50, которые хорошо сочетаются по звучанию

Не рекомендуется использовать малочувствительные АС или модели с низким импедансом, так как усилитель может не обеспечить достаточной громкости или выйти из строя. При правильном подборе акустики Радиотехника У-101 способен обеспечить весьма достойное звучание.

Усилитель «Радиотехника У-101» — обзор, характеристики и отзывы :: SYL.ru

Рваные джинсы на весну: как подобрать идеальный наряд для женщины за 50

То, как малыш берет карандаш: узнаем о характере и внутреннем мире по рисунку

Красный или синий: какие цвета маникюра старят руки, а какие — молодят

Шахматный маникюр: как разнообразить трендовый нейл-арт весны

В течение какого времени свекольный сок способен снизить давления

Ногти на весну 2023 года: лавандовый маникюр станет хитом сезона

Тонкие линии и морщины: причины появления и способы предотвращения

С баками и не только: трендовые разновидности стрижки «пикси» для дам старше 50

«Пикси» с челкой и не только: модные стрижки для женщин с высоким лбом

Уличный стиль для женщин после 50: трендовые наряды на весну

Автор Ярик Драгун March 6, 2018

Вроде бы время Страны Советов давно уже прошло, но многие энтузиасты до сих пор используют советскую технику и искренне считают, что лучше нее на свете нет ничего.

Особенно это относится ко всякого рода усилителям, колонкам и проигрывателям. Дескать, только они обеспечивают самый «правильный», чистый и теплый (ламповый) звук. Спорить с этим не будем. Тем более что советская аудиотехника действительно была на высоте. Одним из «старичков», который может еще порадовать качественным звуком, является усилитель «Радиотехника У-101». Немаловажную роль играет и то, что собран он был не на российских просторах, а в союзной Латвии. Поэтому и качество соответствующее. Однако пора разобрать основные характеристики этого устройства и рассмотреть отзывы счастливых обладателей этого «чуда». Но сначала немного общей информации о производителе.

О производителе

Когда-то компания «Радиотехника» была дочерним предприятием небезызвестного завода «ВЭФ». Последний был упразднен в 1997 году. Но «Радиотехника» осталась и по сей день работает. Теперь это крупнейший производитель музыкальной аппаратуры в Восточной Европе. История компании началась в 1927 году. Тогда Абрам Лейбовиц основал небольшое предприятие по выпуску радиоприемников. Со временем фирма разрослась и начала выпускать огромное количество бытовой электроники: от радиоприемников и телевизоров до усилителей и акустических систем. Легендарные колонки S90 были сконструированы и выпущены в 1989 году. Примерно к этому же временному периоду относится и разработка такой вещи, как усилитель «Радиотехника У-101».

Стоит сразу отметить, что искушенные «аудиофилы» не ценят технику этого производителя. Они считают ее массовым «шлаком» и «хламом». Единственное, что признают эти товарищи из советских аудиосистем — топовые усилители от «Амфитон» и легендарный «Бриг». Но в любом случае усилитель «Радиотехника У-101» стерео в десять раз лучше того китайского хлама, который сейчас находится на прилавках магазинов электроники. Поэтому для озвучивания небольших помещений (таких как стандартная квартира) его можно и нужно приобрести. Тем более что на вторичном рынке этот аппарат стоит копейки. Однако перейдем к особенностям дизайна усилителя и его техническим характеристикам. Ибо это самое важное.

Внешний вид и дизайн

Итак, посмотрим на усилитель «Радиотехника У-101» стерео. Его дизайн, в принципе, стандартен для устройств этого производителя 80-х годов прошлого столетия. Тем не менее массивная передняя панель из шлифованного алюминия внушает определенное доверие. Чистое дерево, которым оформлена остальная часть корпуса, тоже навевает кое-какие положительные эмоции. Но больше всего порадовали кнопки переключения режимов работы и регуляторы громкости, баланса, НЧ и ВЧ. Они сделаны добротно (из того же алюминия), а размер такой, что точно не промахнешься. Все это отличительные черты советской аудиотехники тех времен. И «Радиотехника» тоже выглядит соответственно. Однако конструкторы не забыли и об охлаждении внутренних элементов устройства. Добротные решетки из металла располагаются и в верхней части корпуса, и в нижней. На задней панели имеется массивный рефрижератор блока питания и большое количество необходимых разъемов (в основном пятиштырьковых). Выполнена задняя панель тоже из металла.

Вес и габариты

Советская техника не отличалась компактностью. Не исключение и стерео-усилитель «Радиотехника». Размеры его довольно внушительные. Его ширина составляет 330 мм. Длина — 430 мм. А высота — 80 мм. Довольно объемный аппарат. Для его установки придется подобрать подходящее место. Идеальным вариантом была бы стойка под аппаратуру. Они выпускались (и были весьма популярны) в 90-х годах прошлого столетия. Но и сейчас есть такая мебель. Вот только сейчас габариты таких полок заточены под китайские «ресиверы». Но этот усилитель должен там поместиться. Что касается веса, то масса у этого усилителя внушительная — 10 кг. Такой вес получился из-за тяжести блока питания, отдельных компонентов и металлических элементов дизайна. Но зато сразу видно, что перед нами добротное, качественное советское устройство. Теперь перейдем к техническим характеристикам усилителя. Именно они определяют качество воспроизводимого звука.

Технические характеристики усилителя

Итак, перейдем к техническим характеристикам усилителя. Стоит отметить, что он не подойдет любителям громкой музыки. Его номинальная выходная мощность составляет всего 20 Ватт на канал. Для озвучивания стандартной комнаты вполне достаточно. Но не более того. Сопротивление равно 4 Ом для каждого канала. Это значит, что огромные напольные 8-Ом колонки (вроде «Амфитона») к нему подключить не удастся. Он просто не сможет их раскачать. Самый лучший вариант — полочные АС. Именно они более всего подходят к такой штуке, как усилитель «Радиотехника». Характеристики довольно скромные. Даже по советским меркам. Но зато обеспечивается высокое качество звука. Диапазон воспроизводимых усилителем частот колеблется от 20 до 20 000 Герц. Этого вполне достаточно для обеспечения качественного звука. Если подключать сей усилитель к компьютеру, то обязательно нужно использовать внешний ЦАП. Только он сможет раскрыть весь потенциал данного усилителя.

Работа с посторонними шумами

Активное шумоподавление — это очень хорошая штука в составе любого усилителя. К сожалению, усилитель «Радиотехника» лишен этой полезной опции. Шумы есть. Но они не настолько заметны невооруженным ухом. Отношение сигнала к взвешенному шуму — 83 децибела. А отношение сигнала к фону — 60 децибел. Это довольно хорошие характеристики. Коэффициент гармоник на низких частотах составляет не более 0.2 %. Для неподготовленного читателя эти цифры ничего не значат. Но можно объяснить их проще. Этот усилитель способен обеспечивать высококачественное звучание любой композиции даже на максимальной для него громкости с минимальными искажениями. А это самая важная вещь в любом усилителе. Хотя бы поэтому «Радиотехника У-101» намного лучше китайского ширпотреба, который сейчас заполонил прилавки магазинов. Поэтому, если есть возможность приобрести «Радиотехнику», не нужно терять шанс стать владельцем качественной аппаратуры.

Схема усилителя и его ремонтопригодность

Схема усилителя «Радиотехника» четко дает понять, что перед нами качественное устройство родом из Советского Союза. Так хорошо уже никто не делает. В Союзе технику создавали на десятки лет. Сейчас же все компании гонятся за прибылью. Поэтому современная техника работает до первой поломки. Потом нужно идти покупать новое устройство. Здесь же все детали взаимозаменяемы. Даже если какие-то компоненты уже прекратили выпускать, можно найти аналог, установить его, и усилитель снова будет работать еще десяток лет. По статистике, первое, что отказывает в усилителях «Радиотехника», — конденсаторы. Благо такого добра на радиорынках хватает. Также весьма часто летит защита от перегрузки. С этим посложнее, так как отдельные ее компоненты уже не выпускаются. Но нет никаких проблем с заменой, так как подходят современные с такой же емкостью.

Какие еще «болячки» имеет усилитель «Радиотехника У-101» стерео? Схема четко показывает, что львиную долю места в корпусе устройства (да и на печатной плате) занимает блок питания и его компоненты. Если он сгорит, тогда начнется головная боль. Таких уже не делают, а найти современные аналоги не так-то просто. Но есть один плюс: блок питания выходит из строя реже всего. Известно лишь несколько таких случаев. Дело в том, что данный блок снабжен отличными стабилизаторами. Поэтому его выход из строя случается очень редко. И в большинстве случаев достаточно будет заменить резистор сопротивления с идентичной маркировкой. Этот усилитель вполне ремонтопригоден. И это еще одно его преимущество. Починить его сможет практически любой человек с паяльником. Нужно только хоть что-то соображать в радиоэлектронике.

Сравнение с другими усилителями

Это очень ответственный шаг. Нужно учесть все нюансы и понять, усилитель «Радиотехника» лучше или хуже остальных. Первый конкурент — «Амфитон-001». При одинаковых условиях воспроизведения наш герой показал куда более полную сцену звука, чем «Амфитон». Дальше — больше. Бас «Амфитона» никак не мог стать таким же правильным и быстрым, как НЧ, созданные «Радиотехникой». Явный провал. Следующим испытуемым стал легендарный «Бриг У-001». Этот монстр звука запросто сделал простенький 101. У «Брига» получилось куда более качественное звучание. И с этим ничего нельзя было сделать. Хоть «Бриг» и годами старше, но намного лучше, чем «Радиотехника». Беда только в том, что найти адекватный «Бриг» на вторичном рынке очень трудно. Поэтому «Радиотехника» остается оптимальным вариантом. Да и неискушенный слушатель не заметит особой разницы между этими двумя усилителями.

Положительные отзывы о «Радиотехнике»

Что говорят те, кто успел уже приобрести предварительный усилитель «Радиотехника У-101»? Подавляющее большинство владельцев довольны тем звуком, который обеспечивает этот усилитель. Другие же отмечают, что после небольшой доработки аппарат стал звучать еще лучше. Но все меломаны сходятся в одном: этот усилитель прост в эксплуатации. Он прекрасно подходит для повседневного использования. Еще одним преимуществом люди считают простоту ремонта усилителя в случае его выхода из строя. В общем и целом, владельцы довольны устройством.

Отрицательные отзывы о «Радиотехнике»

Усилитель «Радиотехника» удостоился отрицательных отзывов только от тех, кто считает себя «аудиофилами». Самая частая жалоба от этих товарищей — недостаточная глубина сцены. Также жалуются на проработку низких и высоких частот. Но это не топовый усилитель. Если хотите такого звука, то нужно приобретать аппарат за несколько тысяч долларов. А «Радиотехника» — это усилитель начального уровня. Так что такие жалобы принимать во внимание не стоит.

Заключение

Итак, мы рассмотрели предварительный усилитель «Радиотехника У-101». Это качественное и надежное устройство, которое способно обеспечивать высококачественный звук при минимальных затратах. Приобрести этот усилитель на вторичном рынке можно за копейки. И в хорошем состоянии. Лишний повод обеспечить себя качественной аппаратурой. Хоть и родом из прошлого.
