Обозначение предохранителей и реле на схемах

Во многих автомобилях на крышках блоков предохранителей и реле представлено их описание и зачастую на английском языке. Для тех у кого это вызывает трудности, мы подготовили подробную расшифровку обозначений (перевод на русский язык). В первой таблице наиболее часто встречающиеся, а далее более подробный список.

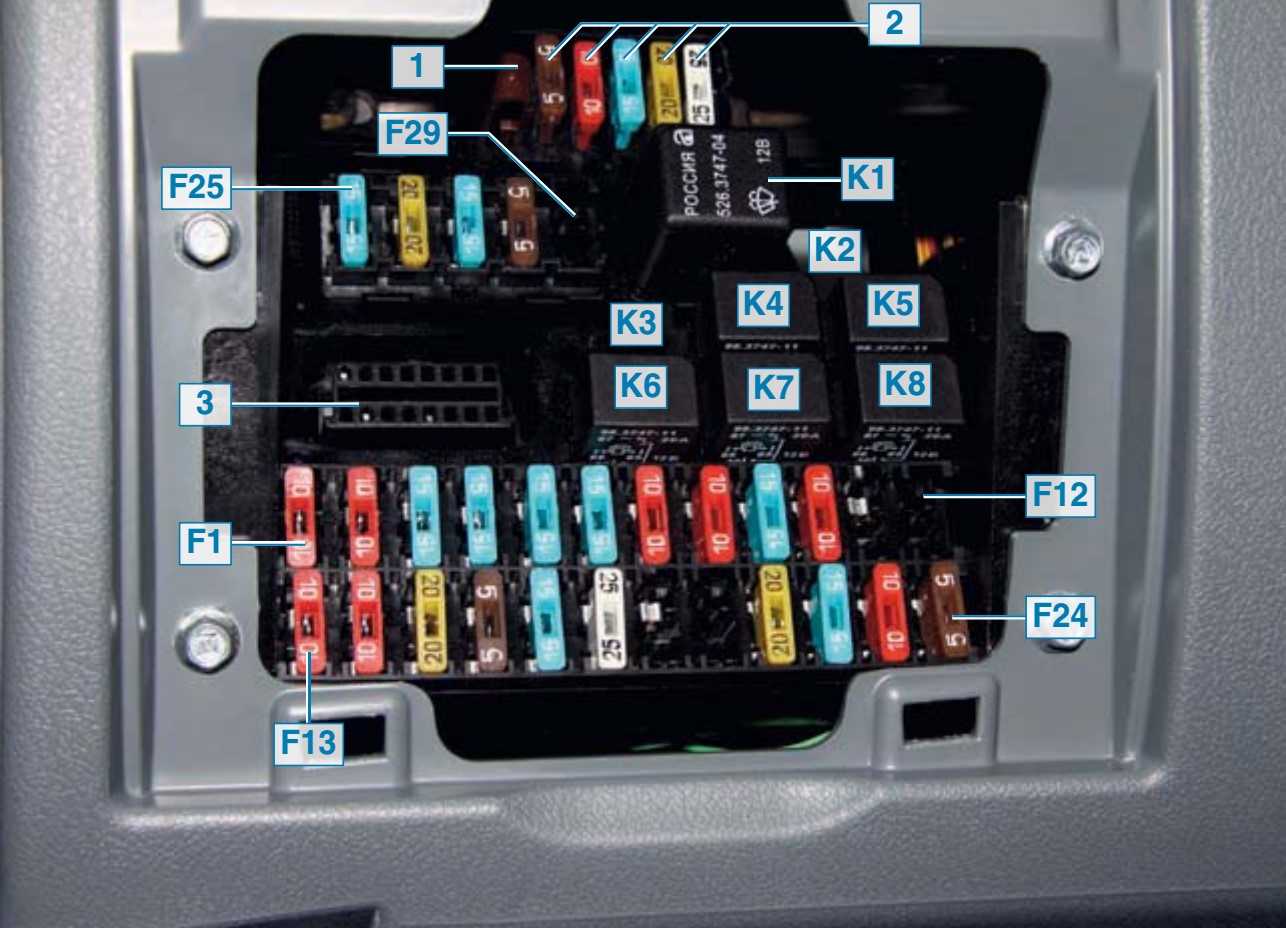

Пример схемы

Таблица с обозначением

A/CКондиционер
ABSABS
FLTГенератор
ALT-SГенератор
FVПереключатель двигателя
DEFОбогрев окон
DOMEОсвещение салона
DOOR, ROOMДверь
ECUКонтрольный (управляющий) модуль двигателя
EDUКонтроль впрыска
EFIСистема электронного контроля впрыска в а/м TOYOTA
ENG MAINГлавный двигатель
FANВентилятор
FOGПротивотуманка
FrПередний
R-TAILЗадние фонари
GAUGEПриборная доска, спидометр
HAZARDАварийные сигналы
HAZ-TRNАварийные — повороты.
HEADПередние фары
HEAD-LHПередние фары левые
HEAD-RHПередние фары правые
HORNЗвуковой сигнал
HTRОбогреватель
I/UPХолостой ход
IGЗажигание
IGNЗажигание
MAINГлавный
P/WРадио
POWERПитание
RADРадио
RrЗадний
SIGПрикуривать
SPAREЗапасной
STСтартер
STOPСтоп — сигнал
TAILФонари / Габариты
TURNПоворотники
WASHСтеклоомыватель
WIPСтеклоочиститель
WIPERСтеклоочиститель

Предохранитель прикуривателя обычно обозначается как C-LIGHT, CIGARE, POWER OUTLET.

полное описание

4F (4 floor manual transmission) — 4-ступенчатая МКПП
4А/Т — 4-скоростная АКПП
5F (5 floor manual transmission) — 5-ступенчатая МКПП
ABS — anti-lock braking system — антиблокировочная система тормозов
AC (A/C) — air conditioner — кондиционер
ACL (air cleaner) — воздухоочиститель
ANT (antenna) — антенна
AR (air bag) — воздушная подушка безопасности
AT — automatic transmission — АКПП
AW (A/W) — alloy wheels — литые диски
CD — compact disk player — проигрыватель компакт-дисков
CL (C/L) — central locking — центральный замок
CS — cassette stereo — магнитола
D — diesel — дизель
DM (door mirror) — зеркало на двери
DR — door — дверь (например, 5DR — пятидверный автомобиль, 3DR — трехдверный автомобиль)
EW (E/W) — electric windows — электрические стеклоподъемники
F5 (floor manual 5 speed) — 5-ступенчатая МКПП
FL — fuel — топливо
FL (F/L) — fog lamps — противотуманные фары
FS (F/S) — front spoiler — передний спойлер
G — gasoline — бензин
GG (G/G) — grille guard — дуга
H/B — hatch back — хэтчбэк
KE (K/E) — keyless entry — открытие дверей без ключей
LB — log book — технический паспорт (сервисная книжка)
MT — manual transmission — МКПП
P/U — pick up — пикап
PM (P/M) — power mirror — электрорегулировка зеркал
PPS (progressive power steering) — система управления усилия на руле
PS (P/S) — power steering — гидроусилитель руля
PW (P/W) — power window — электрические стеклоподъемники
RC (R/C) — radio/cassette — магнитола
RS (R/S) — rear spoiler — задний спойлер
RW (R/W) — rear wiper — задний стеклоочиститель, «метла»
S/D — sedan — седан
S/H — seat heater — подогрев сидений
S/P — sports — спортивный автомобиль
SKR — skylite roof — «стеклянная» крыша (много люков, «аквариум»)
SR (S/R) — sun roof — люк
SS (S/S) — side spoiler — боковой спойлер
ST — stereo — стерео
STR — stereo cassette player & radio — магнитола
T/R = truck — грузовик
TM (T/M) — transmission — трансмиссия
TR — transmission — трансмиссия
W/G = wagon — универсал
WS (wheel steer) — управляемые колеса
YR — year — год

А — ampere(s) — ампер
ABS — антиблокировочная система тормозов
А/С (air conditioner) — воздушный кондиционер
АСС — положение замка зажигания (включен стеклоочиститель, радио, прикуриватель)
АСС (accessary) — добавочное питание
ACCEL (accelerator) — педаль газа
ACL (air cleaner) — воздухоочиститель
ADJ —ADJUST — регулировка
A/F (air fuel ratio) — состав топливно-воздушной смеси
AIR FLOW METER — датчик расхода воздуха
ALB — антиблокировочная система
ALT (alternator) — генератор
ALT (altitude) — высота
AM 1 — питание первой группы контактов замка зажигания
AM 2 — питание второй группы контактов замка зажигания
АМР — см. А
ANT (antenna) — антенна
APS — режим перемотки «автопоиск паузы» в магнитофоне
ASM (assembly) — сборка
А/Т — автоматическая трансмиссия
ATDC — после верхней мертвой точки
ATF (automatic transmission fluid) — жидкость для автоматической трансмиссии
ALTO (automatic) — автоматический
В (battery)- батарея
BACK UP — задний ход
BAND — диапазон (у радиоприемника)
BARO (barometric pressure) — атмосферное давление
ВАТ — см. В
BEAM — дальний свет
BELT — ремень
BLOWER MOTOR — мотор отопителя салона (он же -кондиционера)
BOOST — величина вакуума во впускном коллекторе
BRAKE — тормоз
BREAKER — тепловой размыкатель (предохранитель многократного действия)
BTDS — до верхней мертвой точки
С — см. CONTROL
САС (charge air coder) — охладитель всасываемого воздуха
CAM-CAMSHAFT — распределительный вал
СС — кубический сантиметр
CDS FAN (condenser fan motor) — мотор вентилятора, охлаждение конденсора (радиатора кондиционера)
CHECK — проверка
CHECK CONNECTOR — проверочный разъем
CHG — CHARGE — зарядка
CHOKE — воздушная заслонка
CI — центральный впрыск
CIG FUSE — предохранитель прикуривателя
СКР (crankshaft position) — положение коленчатого вала
СМН (cold mixture heater) — нагреватель топливной смеси
СМР (camshaft position) — положение распредвала
СО (carbon monoxide) — окись углерода
COLD — холод
CONTROL — управление
CRANK (crankshaft) — коленчатый вал
D — DRIVE — движение
DEF (defogger) — размораживатель , подогрев заднего (переднего) стекла
DI (distributor ignition) — распределить зажигания
DITRIBUTOR — трамблер
DOHC (double overhead camshaft) — двойной распредвал в головке блока
DOME — панель приборов, салон
DOOR CONTROL — управление дверью
DOWN — вниз
DTS (diagnostic trouble code) — коды самодиагностики
DTM (diagnostic tast mode) — режим диагностики
E — END — конец (топлива)
Е — EARTH — «земля» (корпус)
EAI — подача воздуха в выпускную систему
ЕВСМ (electronic brake control module) — электронный блок управления тормозами
ЕСС ( emission control computer) — блок управления выбросами (испарениями) двигателя
ECI — электронный центральный впрыск (тоже CI)
ЕСМ (engine control module) — см.circulation) — возврат выхлопных газов
ENG — ENGINE — двигатель
EPS — электронное управление амортизаторами
EST-S — см. ЕСТ
EVAP (evaporative) — система отсоса паров (из бензобака)
F (front)- перед
F (full) — полный (уровень топлива)
F (или FF). FORWARD — вперед
FAST — быстро
FAN MOTOR — мотор вентилятора
FAN I/UP RELAY — реле повышения оборотов холостого хода при включении вентилятора
FC (FCUT) — FUEL CUT — отсечка топлива
FL (fusible link) — предохранительная вставка
FLUID — жидкость
FOG LIGHTS — противотуманные фары
FP — см. FUEL PAMP
FREE — свободно
FUEL — топливо
FUEL PAMP — топливный насос
FUSE — предохранитель
FUSIBLE LINK — предохранительная линия
FWD (front wheel drive) — передний привод
GAUGE — датчик
GLOG PLUG — свеча накаливания
Н (hard) — жестко (режим подвески)
Н (hocr) — час
Н или Hi (high) — высокие (обороты), высокая (передача, температура)
НАС (high altitude compensation) — система компенсации атмосферного давления
HAI (hot air system) — система подачи горячего воздуха во впускной коллектор (при работе двигателя на сильном морозе)
HAZ (hazard) — аварийная сигнализация
HEAD LN — левая фара
HEAD RH — правая фара
HEAD RH LWR — правая фара ближнего света
HEAD RH UPR — правая фара дальнего света
HORN — сигнал
НОТ — горячий
HTR (heater) — нагреватель
IAC (idle air control) — управление воздухом в режиме холостого хода
IDL (idle) — холостой ход
IDL/UP — см. I/UP
IG (IGN) — igniter — коммутатор
IG (IGN) — ignition — зажигание
IGNITION COIL — катушка зажигания
НА — ignition integral assemble — интегральная сборка зажигания
INJECTOR — инжектор
INT — interval — интервал
I/UP — idle up — увеличение оборотов холостого хода
L (low) — низкие (обороты), низкая (передача, температура)
L (left) — левое (зеркало, положение)
LEVEL — уровень
LF (left front) — левый передний
LH (left hand) — левая рука
LO — см. L
LOCK — блокировка
LR (left rear) — левый задний
LS (left side) — левый боковой
М (medium) — середина
М (memory) — память
М (minute) — минута
М см. MANU
MAP (mass air flow) — измеритель объема воздуха
MAIN RELAY — главное реле
MAN — см. MANU
MANU — ручное (управление, регулировка)
МС (mixture control) — управление составом смеси
MIL (malfunction indicator lamp) — лампа неисправности («check»)
MIRROR — зеркало заднего вида
MODE — выбор режима
MPI — многоточечный впрыск
М/Т — механическая трансмиссия
N — neutral — нейтральное (положение)
N — normal — нормальное (состояние)
O/D — over drive — повышенная передача
2 WAY 0/D — автоматическое отключение повышенной передачи
ОНС — (overhead camshaft) — распредвал в головке блока цилиндров
OFF — выключено
OIL — масло
ON — включено
OX SENSOR — датчик кислорода
Р — PARKING — стоянка
РСВ (POWER CB) — power control block — силовой блок управления (обычно блок управления дверьми, стеклами)
PCV (positive crancase ventilation) — система вентиляции картера
PPS (progressive power steering) — система управления усилия на руле
PRE HEATING TIMER — реле времени предварительного нагрева (обычно свечей накаливания)
PUMP — насос
PULL — потянуть
PUSH — нажать
PWR (power) — мощностной режим
QUICK — быстро
R (return) — возвращение, назад
R (right) — правое (зеркало, положение)
RDI FAN (radiator fan motor) — мотор вентилятора радиатора охлаждения двигателя
REAR DOOR — задняя дверь
REAR WASHER MOTOR — мотор заднего отмывателя стекла
REAR WINDOW DEFOGGER — обогреватель заднего стекла
RELAY — реле
RESET — установка
REV (reversal) — изменение направления
RICH — богатая (смесь)
R.P.M. — обороты в минуту
RR — REAR — задний (например, RRDEF — задний размораживатель)
RTR MOTOR — retract motor — мотор открытия-закрытия фар S (soft) — мягкий
SAE (Society of Automotive Engineers) — общество автомобильных инженеров
SEAT HTR — seat heater — подогрев сидений
SEEK — поиск
SELECT — выбор (режима)
SENSOR — датчик
SET — установка
SLOW — медленно
SOHC (single overhead camshaft) — один распредвал в головке блока
SPD — SPEED — скорость
SPORT (S) — спортивный (режим)
ST — STARTER — стартер
SUN ROOF — люк в крыше автомобиля
S/W (switch) — выключатель
TAIL — габаритные (огни)
ТВ (throttle body) — блок дроссельной заслонки
TEMS (Toyota electronic modolated suspension) — см. EPS
TDS (top dead center) — верхняя мертвая точка
TEMP (temperature) — температура
THROTTLE POSITION SENSOR — датчик положения дроссельной заслонки
THA — temperature heat air — температура воздуха
TGH — температура выхлопных газов
THW — temperature heat water — температура воды («Тосола»)
TRN — TURN — поворот
TURN RELAY — реле поворотов
UP — вверх
VACUUM SENSOR — датчик вакуума
VALVE — клапан
VSV (vacum solenoid valve)- электромагнитный клапан на вакуумной магистрали
WARMER — нагреватель
W (warning) — предупреждение
WASHER — омыватель
WATER — вода
WD (wheel drive) — ведущие колеса
WIPER — стеклоочиститель
WINDOW стекло
WS (wheel steer) — управляемые колеса
4WD (four wheel drive) — полный привод
4А/Т — четырехскоростная автоматическая коробка передач

Не наши что что искали? Пишите в комментарии.

Назначение предохранителей рено эспейс 3 и реле в блоках. Схемы с описанием.

Renault espece 3 — представляет третье поколение данной серии. Удлиненная версия называется Grand Espace. Производился в 1997, 1998, 1999, 2000, 2001 и 2002. Мы представляем полное описание блоков с предохранителями и реле рено эспейс 3: места расположения, схемы, фотографии, назначение.

В данном автомобиле предусмотрены 2 основных блока с предохранителями. Один находится в салоне под ногами у пассажира, второй под капотом, за аккумулятором.

Места расположения блоков

Блок с предохранителями и реле в салоне

На рисунке расположенном на верхней части нанесена актуальное с описание предохранителей.

Вариант 1

Фотография

Схема

Расшифровка

FA(15A) Запасной
FB(10A) Запасной
FCЗапасной
F1(10A) Лампы переднего левого габарита/ заднего левого габарита
F2(10A) Лампы переднего правого габарита/ заднего правого габарита
F3(7,5A) Обогреватель зеркал заднего вида на дверях
F6(25A) Электропривод сидений
F9(25A) Очиститель заднего стекла
F10(15A) Управление двигателем
F11(15A) Прикуриватель
F12(25A) Очиститель лобового стекла
F13(7,5A) Фонари заднего хода
F14(20A) Подогреватель сидений
F15(25A) Многофункциональный блок управления, очистители лобового стекла
F18(10A) Отопитель/ кондиционер, фонари заднего хода
F19(20A) Люк
F21(15A) Противотуманные фары
F22(10A) Задние противотуманные фонари
F25(20A) Звуковой сигнал
F26(15A) Аудиосистема, электропривод зеркал заднего вида на дверях
F27(10A) Телефон
F28(10A) Лампы освещения салона
F29(10A) Многофункциональный блок управления
F30(5A) Противоугонная система, система активной подвески
F31(3A) Реле электродвигателя вентилятора системы охлаждения
F33(15A) Аудиосистема отопитель/ кондиционер
F34(7,5A) Дополнительное оборудование
F36(7,5A) Автоматическая коробка передач
F37(7,5A) Антиблокировочная система тормозов (ABS)
F38(30A) Управление двигателем
F39(15A) Подушка безопасности, противоугонная система
F40(20A) Система поддержания скорости, стоп-сигналы, система активной подвески
F41(40A) Электропривод стеклоподъемников-передний
F42(30A) Звуковой сигнал, выключатель освещения
F57(30A) Система управления подвеской

За прикуриватель отвечает предохранитель номер 11.

  • Реле обогревателя заднего стекла
  • Реле 1 основных цепей зажигания
  • Реле электродвигателя вентилятора системы охлаждения

Вариант 2

Фотография

Схема

Предохранители

Реле

Назначение

F1(10A) Лампы переднего левого габарита/ заднего левого габарита
F2(10A) Лампы переднего правого габарита/ заднего правого габарита
F3(7,5A) Обогреватель зеркал заднего вида на дверях
F6(25A) Электропривод сидений
F7(15A) Система кондиционирования, центральный замок, иммобилайзер
F8(15A) Аварийная сигнализация
F9(25A) Очиститель заднего стекла
F10(3A) Управление двигателем
F11(15A) Прикуриватель
F12(25A) Очиститель лобового стекла
F13(10A) Система кондиционирования, фонари заднего хода
F14(20A) Подогреватель сидений
F15(25A) Очиститель лобового стекла
F16(15A) Левая фара — дальний свет
F17(15A) Правая фара-дальний свет
F18(7,5A) Фонари заднего хода
F19(10A) Люк
F20(10A) Система двухкомпонентной топливо подачи Bi-fuel
F21(15A) Противотуманные фары
F22(10A) Задние противотуманные фонари
F23Перемычка- положение «АСС»
F24(15A) Система управления двигателем -Дизель
F25(20A) Звуковой сигнал
F26(5A) Противоугонная система, аудиосистема
F27(10A) Аудиосистема, телефон
F28(10A) Лампы освещения салона
F29(20A) Аудиосистема, подсветка выключателей
F30(5A) Система управления подвеской
F31(3A) отопитель/ кондиционер
F32(15A) Аудиосистема
F33отопитель/ кондиционер
F34(5A) Комбинация приборов
F35(5A) CD-чейнджер аудиосистемы
F36(5A) Автоматическая коробка передач
F37(7,5A) Антиблокировочная система тормозов (ABS)
F38(30A) Управление двигателем
F39(15A) Подушка безопасности, противоугонная система, комбинация приборов
F40(20A) Система поддержания скорости, аварийная сигнализация, стоп-сигналы, система активной подвески
F41(30A) Электропривод стеклоподъемников
F42(30A) Электропривод стеклоподъемников
F43Перемычка- система управления АКПП, реле основных цепей зажигания
F61(5A) Система управления двигателем (двухкомпонентная система топливоподачи Bi-fuel)

За работу прикуривателя так же отвечает предохранитель номер 11 на 15А.12, F29)F47—F48(50А) отопитель/ кондиционерF49(30А) Управление двигателемF50(70A) Реле фар — дальний свет, реле фар — ближний свет, омыватели фарF51(60A) Антиблокировочная система тормозов (ABS)F53(60A) Разъем системы зарядкиF54(40A) Реле 1 электродвигателя вентилятора системы охлажденияF55(40A) Реле 2 электродвигателя вентилятора системы охлажденияF56—F57—F58(15A) Левая фара — дальний светF59(15A) Правая фара — дальний свет

    Вариант 1
  1. Реле дальнего света фар
  2. Реле ближнего света фар
  3. Реле электродвигателя вентилятора отопителя
  4. Реле стартера
  5. Реле катушки зажигания
  6. Реле системы управления двигателем
  7. Реле кислородного датчика
  8. Реле топливного насоса

Вариант 2

  1. Реле топливного насоса
  2. Реле топливного насоса
  3. Реле стартера
  4. Реле включения ближнего света фар при движении днем
  5. Реле вентилятора отопителя
  6. Реле включения 2 скорости вентилятора системы охлаждения двигателя
  7. Реле вентилятора системы охлаждения двигателя
  8. Реле защиты двигателя от перегрева
  9. Реле вентилятора системы охлаждения двигателя



Более подробную информацию про всю электро систему рено эспейс 3, а так же распиновку узлов можете скачать по ссылке.

Предохранители и реле BMW E39 со схемами и описанием на русском. Электро схемы

BMW E39 очередная модификация бмв 5 series. Выпускалась данная серия в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, а универсалы touring еще и в 2004 году. За это время автомобиль получил одни рестайлинг. Мы подробно рассмотрим все предохранители бмв е39 и блоки реле, а так же предложим электросхему E39 для скачивания.

Обращаем ваше внимание на то, что расположение предохранителей и реле зависит от оснащения и года выпуска автомобиля. Актуальную информацию описания предохраните­лей смотрите в в брошюре, которая находится в вещевом ящике под накладкой предохранителей и с обратной стороны правой боковой облицовки багажного отсека.

Блок реле и предохранителей в моторном отсеке

Находится в дальнем правом углу, почти около лобового стекла.

Общая схема

Расшифровка схемы

1Электронный блок управления двигателем
2Электронный блок управления КПП
3Реле системы управления двигателем
4Реле катушки зажигания — кроме 520i (22 6S 1) /525i/530i
5Реле 1 электродвигателя очистителя лобового стекла
6Реле 2 электродвигателя очистителя лобового стекла
7Реле 1 электродвигателя вентилятора конденсатора кондиционера
8Реле З электродвигателя вентилятора конденсатора кондиционера
9Реле насоса системы подачи воздуха на выпуск / Реле ABS

Предохранители

F130A Электронный блок управления двигателем, клапан аккумулятора паров топлива, датчик расхода воздуха, датчик 1 положения распределительного вала, термостат охлаждающей жидкости — 535i/540i
F230A Насос системы подачи воздуха на выпуск, э/м клапан системы изменения геометрии впускного коллектора, форсунки (кроме 520i (22 6S1) /525i/530i), электронный блок управления двигателем, э/м клапан аккумулятора паров топлива, привод (1,2) системы изменения фаз газораспределения, привод системы управления частотой вращения холостого хода
F320A Датчик положения коленчатого вала, датчик (1,2) положения распределительного вала, датчик расхода воздуха
F430A Подогреваемые кислородные датчики, электронный блок управления двигателем
F530A Реле катушки зажигания — кроме 520i (22 6S1) /525i/530i

Блоки реле и предохранители в салоне бмв е39

Блок предохранителей в бардачке

Он находится в вещевым ящиком (либо его называют бардачком). Что бы получить к нему доступ, надо открыть бардачок и повернуть крепления.

И сам блок опустится в низ. Выглядеть он будет примерно так.

  1. Пинцет для предохранителей
  2. Ваша актуальная схема по предохранителям (обычно на немецком языке)
  3. Запасные предохранители (могут и не быть ;- ).

Обозначение

Расшифровка
130А Стеклоочиститель
230А Системы омывания стекол и фар
315А Звуковой сигнал
420А внутреннее освещение, освещение багажного отсека, система омывания стекол
520А Электродвигатель сдвигаемой / поднимаемой панели крыши
630А Электрический стеклоподъем­ник, система центрального запирания
720А Дополнительный вентилятор, прикуриватель.
825А Система ASC (автоматическая система контроля устойчивости)
915А Обогреваемые форсунки омывания стекол, система кондицио­нирования
1030А Электропривод регулировки положения сиденья пассажира рядом с водителем
118А Система servotronic
12
1330А Электропривод регулировки положения рулевой колонки, сиденья водителя
145А Управление двигателем, проти­воугонная система
158А Диагностический разъем, управление двигателем, противоугон­ная система
165А Модуль системы освещения
1710А Система ABS автомобиля с ди­зельным двигателем, система ASC, топливный насос
185А Щиток приборов
195А Система EDC электронная система контроля жесткости подвески), система PDC (система контроля дистанции при парковке)
208А Обогреваемое заднее стекло, системы отопления, кондиционирования, дополнительный вентилятор
215А Электропривод регулировки положения сиденья водителя, зеркало с затемнением, система открывания гаражной двери
2230А Дополнительный вентилятор
2310А Система отопления, стояночная система отопления
245А Освещение указателя позиции рычага выбора режима работы, щитка приборов
258А Многофункциональный дисплей (MID)
265А Стеклоочиститель
2730А Электрический стекло подъемник, система центрального закрытия
2830А Вентилятор системы отопления система кондиционирования
2830А Электропривод регулировки положения наружного зеркала, электрический стекло подъемник, система центрального закрытия
3025А Система ABS автомобиля с ди­зельным двигателем, система ABS автомобиля с бензиновым двигателем
3110А Система ABS автомобиля с бен­зиновым двигателем, система ASC, топливный насос
3215А Система обогрева сиденья
33
3410А Система обогрева рулевого колеса
35
36
37
385А Освещение указателя позиции рычага выбора режима работы, диагностический разъем, звуковой сигнал
398А Система надувной подушки безопасности, освещение отки­дываемого зеркала
405А Щиток приборов
415А Система надувной подушки безопасности, сигнал торможения, система поддержания постоянной скорости, модуль системы освещения
42
435А Бортовой монитор, радио, телефон, насос омывателя заднего стекла, стекло очиститель заднего стекла
445А Многофункциональное рулевое колесо, дисплей [MID], радио, телефон
458А Электропривод сматывающейся шторки заднего оконного стекла

За работу прикуривателей отвечают предохранители 7, 51 и 52.03/98)2Реле насоса омывателя фар34Реле стартера5Реле электропривода сиденья/ реле регулятора рулевой колонки6Реле электродвигателя вентилятора отопителяF75(50A) Электродвигатель вентилятора конденсатора кондиционера, электродвигатель вентилятора системы охлажденияF76(40А) Блок управления электродвигателем вентилятора кондиционера/отопителя

Блок с плавкими предохранителями

Находится под пассажирским сиденьем, около порога. Для доступа надо поднять обшивку салона.

Фото — схема

Описание

F10750A Реле насоса впрыска вторичного воздуха (AIR)
F10850A Модуль управления ABS
F10980A Реле управления двигателем (EC), отсек с блоком предохранителей (F4 & F5)
F11080A Блок предохранителей — фасция 1 (F1-F12 и F22-F25)
F11150A Замок зажигания
F11280A Модуль управления лампами
F11380A реле регулировки положения руля / рулевой колонки, блок предохранителей — фасция 1 (F27-F30), блок предохранителей-фасция 2 (F76), модуль управления лампами, блок предохранителей — фасция 1 (F13) — с поясничной опорой
F11450A Замок зажигания, разъем для линии передачи данных (DLC)

Блоки в багажном отделении

В багажнике с правой стороны за обшивкой, находятся ещё 2 блока с предохранителями и реле.

Блок предохранителей и реле

Схема

Обозначение

Реле

  1. реле 1 защиты от перегрузки и скачков напряжения;
  2. реле топливного насоса;
  3. реле обогревателя заднего стекла;
  4. реле 2 защиты от перегрузки и скачков напряжения;
  5. реле привода замка топливо заливной горловины.

Предохранители

Описание
4615А Стояночная система отопления стояночная система вентиляции
4715А Стояночная система отопления
485А Система противоугонной и охранной сигнализации
4930А Обогреваемое заднее стекло
508А Пневматическая подвеска
5130А Пневматическая подвеска, розетка в багажнике
5230А Предохранитель прикуривателя бмв 5 е39
538А Система центрального запира­ния
5415А Топливный насос
5520А Насос омывателя заднего стекла, задний стеклоочиститель
56
57
58
59
5A
6015А Система EDC электронная система контроля жесткости подвески
615А Система PDC (система контроля дистанции при парковке)
62
63
6430А Бортовой монитор, CD-проигры­ватель, навигационная система, радио
6510А Телефон
6610А Бортовой монитор, навигацион­ная система, радио, телефон
67
68
69
70
71
72
73
74

За прикуриватели отвечают предохранители номер 51 и 52 на 30А.

Блок предохранителей высокой мощности

Второй блок с плавкими предохранителями расположен около аккумуляторной батареи.

Расшифровка

F100200A Предохранительная коробка в ногах (F107-F114)
F10180A Блок предохранителей — зона загрузки 1 (F46-F50, F66)
F10280A Область загрузки коробки предохранителей 1 (F51-F55)
F10350A Модуль управления прицепом
F10450A Реле защиты от перенапряжения 2
F105100A Блок предохранителей (F75), автономный отопитель
F10680A Область загрузки, 1 предохранитель (F56-F59)

Дополнительная информация

Мы так же подготовили видео материал по данной статье у нас на канале. Смотрите и подписывайтесь.

Электросхема бмв е39

Если после замены проблема сохранилась, ознакомьтесь с электро схемами BMW 5 series E39: «скачать» . Возможно там вы найдете ответ на свой вопрос.

Предохранители и реле всех марок автомобилей: список, где находятся, описания

Плавкие защитные элементы Audi 80 B3 позволяют не переживать о коротком замыкании или перегорании элементов электроцепи авто. Но для успешной работы с ними, владелец машины должен знать, за что отвечает тот или Поиск нужного предохранители сократится, прочитав эту статью. Максимально доступное объяснение. Никакой современный автомобиль не может работать без электроники, а значит и без реле с предохранителями. Mondeo 3 не исключение. Поэтому его владельцу так важно знать все особенности плавких элементов этой модели. Как заменить предохранители и реле Астра H, расположение и назначение. Как и его предшественников, четвертое поколение Форд Мондео отличает большой набор предохранителей и реле, ответственных за бесперебойную работу многочисленных электроприборов авто. Расположение и распиновка предохранителей и реле Мегана и Сценика. Место установки и назначение. Как поменять предохранитель. Современный автомобиль не может обойтись без защитных плавких элементов и реле, и Форд Мондео 2 исключением не является. Поэтому, так важно знать за что отвечает каждый из них и где он находится. Замена предохранителей и реле Фольксваген Пассат Б3, расположение, способы диагностики. Распиновка предохранителей Фольксваген Пассат Б6, как заменить элемент. Распиновка предохранителей Астра G, расположение элементов, какие за что отвечают. Расположение предохранителя Поло. Методы диагностики и распространенные проблемы. Расшифровка всех элементов монтажных блоков. Расположение и назначение. Распиновка предохранителей, расположение, за что отвечают. Распиновка предохранителей, монтажный блок в салоне и под капотом. Где находятся элементы, распиновка блоков, цены, как заменить реле и предохранители. Расположение и схемы предохранителей. Описание реле и схем блоков. Монтажный блок под капотом, в салоне, способы замены предохранителей на автомобиле. Расположение предохранителей и реле Мегана 2 поколения. Инструкция по снятию монтажного блока. Где находится блок предохранителей и реле УАЗ Буханка, расположение элементов, конструкция, салонный блок, реле АБС. Блок предохранителей Гранд Витары и реле, расшифровка, расположение панелей. У Газели можно найти целый ряд плавких защитных элементов, обеспечивающих безопасную бесперебойную работу электроники авто. Блок реле и предохранители, за что отвечают, где находятся, расшифровка. Lada Vesta оснащена рядом защитных плавких элементов, благодаря которым работа электроники является стабильной и безопасной. Важно, чтобы автовладедец хорошо их знал. Как и положено современной модели, оснащена передовой электроникой, о безопасной работе которой призваны позаботиться предохранители и реле. Поэтому так важно знать их назначение. Распиновка блока предохранителей ВАЗ 2109, схема реле, место установки. Расположение и расшифровка предохранителей и реле Лада 2107, замена монтажного блока. Схема блоков предохранителей, где находятся, распиновка, схема, как заменить монтажник. Блок предохранителей и реле, схема, распиновка, где находятся, как снять, предохранитель прикуривателя, магнитолы. Оснащен набором элементов, без которых невозможна стабильная и безопасная работа этой классической модели. Владелец должен знать их расположение для своевременного ремонта. ВАЗ 2112 оснащен целым рядом электроприборов, цепи которых защищены предохранителями и чью стабильную работу обеспечивают реле. Автовладельцу крайне важно знать их назначение и расположение. В своих последних модификациях ВАЗ 2115 оснащен целым рядом электроприборов, цепи которых защищены предохранителями. Автовладельцу крайне важно знать их расположение. Местонахождение блока предохранителей и реле Фьюжн, распиновка модулей, схема и их назначение, инструкция по замене поврежденный элементов. Монтажный блок под капотом, панель в салоне, вспомогательный модуль, распиновка схемы предохранителей. Предохранители и реле Патриота. Назначение, распиновка, панель в салоне и под капотом, область прикуривателя. Киа Сид — современная модель авто, напичканная электроникой. Это значит, что она не может стабильно работать без набора реле и предохранителей. Автовладельцу важно знать их правильное расположение. Блок предохранителей Транзита и реле, где находятся, распиновка, схемы подключения и расположение.

Добавляем блок реле в автомобиль: ДХО, регистратор, пневмосигнал

Современные автомобили оснащены различными электронными приспособлениями уже в базовой комплектации. А как быть, если ваша машина выпущена давно, когда о многих аксессуарах еще не знали? Доработать электрическую схему можно своими руками, главное – соблюдать меры электробезопасности.
Примечание: Наш материал относится к сугубо технической тематике. Вопросы законности внесения изменений в конструкцию – тема другой статьи.
Итак, рассмотрим типичный набор электронных дополнений с элементами тюнинга:
  • автоматические дневные ходовые огни;
  • видео регистратор, который включается вместе с двигателем;
  • пневматический сигнал, работающий от электрического компрессора.

Если вы знакомы с электрической частью автомобиля, наверняка знаете, что любой потребитель (фары, стартер, вентиляторы, стеклоподъемники) включается с помощью реле. Это удобно с точки зрения управления, и позволяет разделить тонкие сигнальные провода от толстых питающих кабелей. Для подключения вновь установленных устройств собираем новый блок реле.

Для начала разберем схему


Алгоритм работы следующий: при запуске двигателя, должны загореться дневные ходовые огни, и включиться регистратор. После глушения мотора, эти устройства выключаются. Кроме того, ДХО должны погаснуть при включении габаритов или головного света: так требует технический регламент.
Для реализации потребуется три стандартных автомобильных реле на 5 контактов (продаются в автомагазине). На схеме обозначены цифрами 1, 2 и 3.

1. Зеленый провод – питающий. 12 вольт через предохранитель постоянно подается на контакты № 87 (нормально разомкнутые) реле 1 и 3. Выходные контакты № 30 соединяются с плюсовыми входами регистратора и модуля ходовых огней. Минусовой провод (масса) можно подключить на корпус автомобиля в месте монтажа устройств.
2. Красный провод на схеме подводит управляющее напряжение 12 вольт, которое появляется после старта двигателя (или поворота ключа зажигания). В автомобильных схемах обозначается как «HOT RUN». Точек подключения достаточно много: от магнитолы до питания бензонасоса. Сигнал несложно найти в описании вашего авто.
3. При появлении 12 вольт на красном проводе (контакт № 85), срабатывают катушки реле 1 и 3, питающее напряжение по зеленому проводу включают регистратор и ДХО (замыкаются контакты № 87 и № 30).
4. На реле 3, управляющее напряжение подводится через нормально замкнутые контакты № 87а и № 30 реле 2. При подаче напряжения на контакт № 85 реле 2, срабатывает катушка и прекращает подачу управляющего напряжения на реле 3. Управляющий сигнал поступает от включенных габаритных огней: ДХО гаснет, а регистратор (через реле 1) продолжает работать.
Схему можно модернизировать, добавив ручное управление. Для этого потребуются трехпозиционные переключатели с тремя парами контактов.

При таком способе подключения, вы можете управлять блоком реле вручную. В режиме «OFF» (среднее положение переключателя) схема отключена. Режим «AVTO» запускает регистратор и ДХО при старте мотора. В положении «ON» вы можете включить оборудование при заглушенном моторе:
  • например, регистратор для контроля за автомобилем на парковке у супермаркета;
  • или подсветить ворота гаража ходовыми огнями, не включая головной свет.

Инструменты и материалы


1. Для реализации проекта, на aliexpress был приобретен бокс на 6 реле и 6 предохранителей, в комплекте с контактными группами.

2. Переключатели, кнопка для пневматического сигнала, обжимные контакты, автомобильные реле.

3. Провода, кембрики, автомобильная гофра.

4. Бокорезы, пассатижи, комплект снятия изоляции (КСИ), паяльник, изолента, термообжимной кембрик.

Пошаговый процесс монтажа


Перед началом работ желательно распечатать подробную монтажную схему с привязкой к вашему авто: с цветовой маркировкой проводов, точками подключения к питанию. Необходимо промаркировать контакты, иначе возможны ошибки при сборке. На схеме добавлено реле № 4 с кнопкой включения пневмосигнала и выключатель переднего парктроника.

Важно! Внешнее подключение может отличаться в зависимости от марки автомобиля.
1. Выполняем разводку проводов и разъемов для реле согласно схеме.

2. Провода неизбежно будут пересекаться, при хорошей изоляции это не является проблемой.

3. Обжим контактов производится механическим путем, паяльник не используется.

4. После подключения всех проводов, формируем жгуты и укладываем их в гофру.

5. Для подключения управляющих и питающих проводов удобно использовать готовый разъем: в данном случае от подрулевого переключателя классики ВАЗ.

6. Если блок реле устанавливается под капот, его необходимо закрыть штатной крышкой. При салонном монтаже это не обязательно.

7. Подсоединяем переключатели с помощью обжимных разъемов.


8. Собираем тестовую схему для проверки правильности монтажа (разумеется, за пределами автомобиля и с входным предохранителем). Моделируем все режимы.

Монтаж проводов внутри автомобиля


Питание можно взять непосредственно от клеммы аккумулятора, через предохранитель. Или найти в штатном блоке предохранителей точку включения (необходима схема вашего автомобиля).

Важно! В данном боксе с aliexpress есть входные предохранители для каждой линии.
Вся дополнительная проводка выполняется в гофре, крепится на кузов стяжками.

Через штатные отверстия в моторном щите жгут заводится в салон.



Внутри салона кабель также укладывается в гофру, и крепится к элементам конструкции.

Все соединения производятся с помощью пайки, изолируются термокебриком и снова в гофру.


Для оперативного соединения можно использовать быстросъемные разъемы (с того же aliexpress).


Сигнал от габаритов не обязательно брать возле фар. Достаточно сделать отвод (с помощью пайки) от разъема блока управления светом.

Устанавливаем переключатели (кнопки) в салоне. Выбираем элементы панелей, без нарушения дизайна.


Переключатели должны быть доступны и малозаметны: например, в нишах для мелочевки.

Все провода подключаются с помощью съемных контактов: для удобства демонтажа при разборке салона.


В итоге управляющие и питающие провода с контактными разъемами сосредотачиваются в месте установки блока реле.

Выполняем пробное включение по схеме, проверяем работоспособность.

В данном случае, блок реле установлен в напольную консоль между водителем и пассажиром. Место монтажа индивидуально для разных автомобилей. Для фиксации можно изготовить кронштейны.

Проверяем предохранители в блоке.

Окончательно закрепляем модуль в консоли.

Длинные провода от переключателей отсоединяем, устанавливаем переключатели в нишу, собираем обратно.

Подключение пневматического сигнала


Включается отдельно от штатного клаксона, кнопкой на панели управления. Для запуска мощного компрессора установлено реле (на схеме: № 4). Сам сигнал крепится на элемент рамы или защиту днища.

Проводка аккуратно укладывается в подкапотном пространстве.


Гофра опускается к месту монтажа, питающий провод соединяется с компрессором пневмосигнала.


Почему через реле? Прямое подключение расплавит кнопку сигнала после 10 нажатий: ток пневмокопрессора порядка 15 ампер.
Важно: Прямое подключение питания (используя штатные предохранители автомобиля) нежелательно. В случае короткого замыкания вы можете обесточить важные узлы электросхемы.
Любое дополнительное устройство подключается через свой предохранитель.

Как заменить блок реле автомобильных предохранителей

Автомобильный блок предохранителей, иногда называемый блоком печатных плат или блоком предохранителей, обладает уникальной функцией защиты каждой электрической цепи в автомобиле. Эти цепи включают в себя все датчики компонентов двигателя, коробки передач, подвески и тормоза, главный компьютер и все многочисленные аксессуары и компоненты в электрической системе. Перегоревшие реле и предохранители могут быть относительно легко исправлены, но когда реле и предохранители проверены и компоненты проверены хорошо, основной блок панели предохранителей может быть виновником. Автомобильный ремонтник может заменить свой блок предохранителей, выполнив несколько простых шагов и используя несколько основных инструментов.

Шаг 1


Поместите автомобиль или грузовик в парке или нейтральной, в зависимости от типа вашей передачи. Установить аварийный тормоз. Используйте гнездо и гаечный ключ, чтобы отсоединить отрицательный провод от аккумулятора. Отключите положительный кабель аккумулятора, для дополнительной страховки. Оберните оба конца кабеля ветошью, чтобы они не соприкасались с металлом. Найдите свой блок предохранителей, обращаясь к руководству по ремонту вашего владельца. Поищите его на стороне водителя внутри нижней защитной панели, в моторном отсеке или в перчаточном ящике.

Шаг 2


Снимите крышку крышки блока предохранителей и установите ее вверх дном, чтобы вы могли обратиться к схематической диаграмме предохранителя. Ищите большой красный кабель или кабели, прикрепленные к блоку предохранителей, которые будут основными кабелями питания аккумулятора. Если они крепятся болтами к верхней части блока предохранителей, используйте маленькое гнездо и храповик, чтобы открутить гайки. Поместите клейкую ленту вокруг провода (или проводов) и используйте фломастер, чтобы пометить их в соответствии с их дескрипторами на схеме. Подождите, если провода вашей основной батареи соединятся снизу.

Шаг 3


Посмотрите на винты блока предохранителей, крепящие его к панели приборов, брандмауэру или раме бардачка. Там может быть где-то от двух до шести или более маленьких винтов. Удалите винты с помощью отвертки с плоской головкой или очень маленького гнезда. Держите винты в порядке. Аккуратно переверните коробку и посмотрите на разъемы проводов. Если ваши провода основной батареи соединяются в этом месте, открутите их с помощью небольшой розетки, затем заклейте их лентой и пометьте фломастером.

Шаг 4


Ищите любые маленькие провода, у которых есть соединения гайки и петли на нижней стороне блока предохранителей, которые требуют удаления. Удалите их по одному с небольшой розеткой. Запишите на пленку и отметьте каждый для идентификации местоположения. Остальные разъемы защелкнутся по бокам блока предохранителей. Используйте небольшую отвертку, чтобы поднять пластиковые язычки на каждом разъеме и освободить его. Запишите на пленку и отметьте каждый разъем и его местоположение, затем аккуратно вытолкните их в сторону.

Шаг 5


Снимите старый блок предохранителей. Установите новый блок предохранителей рядом со старым и сравните расположение предохранителей и реле. Это должен быть точный дубликат. Если в вашей новой или сменной коробке нет реле и предохранителей, выньте каждый предохранитель из старой коробки и поместите его в соответствующее гнездо в новой коробке. Заменяйте их по одному и проверяйте номинальную силу тока на предохранителе или реле с помощью схематических номеров на блоке предохранителей или в руководстве пользователя.

Шаг 6


Поместите новый блок предохранителей рядом с его местом установки. Подсоедините маленькие проволочные петли, которые вы сняли, читая следы фломастера. Прикрутите провода назад с помощью небольшой розетки. Если провода основной петли аккумулятора соединяются с нижней стороны, присоедините их сейчас и закрутите гайки с небольшой заглушкой. Поместите блок предохранителей на место установки и вручную закрутите крепежные винты. Затяните крепежные винты с помощью небольшого гнезда или отвертки.

Подсоедините положительный аккумуляторный кабель к розетке. Замените отрицательный кабель аккумулятора и затяните его с помощью разъема. Несколько раз включить и выключить ключ зажигания. Заведите автомобиль и проверьте работу всех принадлежностей. Если аксессуар не работает, выключите двигатель, отсоедините отрицательный провод аккумуляторной батареи с гнездом и проверьте предохранитель этого аксессуара.

Чаевые


  • Проверьте каждый предохранитель перед тем, как перенести его в новый блок предохранителей. Ищите перегоревшие нити в предохранителях лопаточного или трубчатого типа. Замените их на тот же размер и рейтинг силы тока.

Предметы, которые вам понадобятся


  • Руководство по ремонту
  • Набор розеток (1/4 дюйма)
  • Ключ с трещоткой
  • Удлинитель гнезда (1/4 дюйма)
  • тряпье
  • Изоляционная лента
  • Фломастер
  • Отвертка

Расположение и назначение предохранителей и реле Great Wall Hover (Haval H5, h4 Ховер)

Все предохранители и реле расположены в 3-х блоках: 1 в салоне и 2 в моторном отсеке. Плюс плавкая вставка на аккумуляторе. Назначение предохранителей под капотом у дизельных и бензиновых автомобилей имеет незначительное отличие, поэтому схема расположения для них представлена в двух вариантах. Также в самом низу страницы представлена схема расположения для самых ранних моделей.

БЛОК ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ №1. (в салоне)

В салоне автомобиля блок предохранителей и реле расположен в панели приборов с левой стороны.

Открываем пластиковую крышку:


1 — специальный пинцет: 2 — запасные предохранители; F1-F17 — предохранители: R1-R6 — реле

Таблица 1:

Предохранители и плавкие вставки

№ на
фото
Обозначение
(англ.)
Ток, A Защищаемые цепи
F1 BRAKING LIGHT 10 сигналы торможения
F2 RIGHT WINDOW 30 правые стеклоподъемники
F3 LIFT WINDOW 30 левые стеклоподъемники
F4 DEF 20 обогрев заднего стекла
F5 CIGAR LIGHTER 20 прикуриватель
F6 POWER SEAT 20 электропривод сиденья водителя
F7-F9 SPARE резерв
F10 CANTRAL LOCK 20 центральный замок
F11 RADIO SUNROOF 10 аудиосистема, люк в крыше
F12 TRUNK UNLOCK 10 электропривод замка двери багажного отделения
F13 INSTRUMENTS 10 щиток приборов
F14 AIR BAG 15 подушки безопасности
F15 A/C 10 климатическая установка
F16 RR WIPER MOTOR 10 электропривод заднего стеклоочистителя, задний стекпоомыватель
F17 FR WIPER MOTOR 20 электропривод переднего стеклоочистителя

Таблица 2: Реле

№ на
фото
Обозначение
(англ.)
Наименование
R1 LICEN PLATE LIGHT реле фонарей освещения номерного знака
R2 DEF реле обогрева заднего стекла
R3 SPARE резерв
R4 TRUNK UNLOCK реле электропривода замка двери багажного отделения
R5 IG UNLOAD реле разгрузки
R6 SPARE резерв


В моторном отсеке с левой стороны установлены два блока (№2 и №3) предохранителей и реле.

БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ №2 В МОТОРНОМ ОТСЕКЕ (для автомобилей с бензиновым двигателем)


1 — специальный пинцет; 2 — клемма «+» аккумулятора; 3 — запасные предохранители; Ef1—Ef29 — предохранители; Er1—Еr12 — реле

Таблица 3: Предохранители и плавкие вставки

№ на
фото
Обозначение
(англ.)
Ток, A Защищаемые цепи
Ef 1 1 F/BOX 30 блок предохранителей в салоне
Ef2 1 F/BOX 30 блок предохранителей в салоне
Ef3 ECU B+ 15 электронный блок управления двигателем
Ef4 A/C 10 климатическая установка (кондиционер)
Ef5 FUEL 10 топливный насос
Ef6 ENGINE RLY 20 система зажигания
Ef7 START 1 F/BOX 30 стартер, блок предохранителей в салоне
Ef8 BLO 30 электровентилятор климатической установки
Ef9 HP/R LAMP 15 дальний свет (правая фара)
Ef10 HORN 10 звуковой сигнал
Ef 11 4WD 20 система полного привода
Ef 12 BCM 15 блок управления электрооборудованием
Ef 13 ECU IG 15 электронный блок управления двигателем
Ef 14 SPARE 25 резерв
Ef 15 F/FOG 15 передние противотуманные фары
Ef 16 SPARE 15 резерв
Ef 17 BCM 5 блок управления электрооборудованием
Еf8 HEATED SEAT 15 обогрев сидений
Ef19 ABS1 40 антиблокировочная система тормозов
Ef20 SPARE 40 резерв
Ef2l BCM 15 блок управления электрооборудованием
Ef22 INTERIOR LIGHT 10 внутреннее освещение
Ef23 LP LIGHT 15 ближний свет
Ef24 BACKING LIGHT 10 фонари света заднего хода
Ef25 SUNROOF 20 люк в крыше
Ef26 SPARE 10 резерв
Ef27 ABS2 25 антиблокировочная система тормозов
Ef28 HP/L LAMP 15 дальний свет (левая фара)
Ef29 POWER MANAGE 30 цепь реле электропитания

Таблица 4: Реле

№ на
фото
Обозначение
(англ.)
Назначение
Ег1 FUEL реле топливного насоса
Ег2 ENGINE реле зажигания
ЕгЗ BLO реле электровентилятора климатической установки
Ег4 BLO HI реле высокой скорости электровентилятора климатической установки
Ег5 START стартер
Ег6 A/C реле муфты компрессора кондиционера
Ег7 LP LIGHT реле ближнего света
Ег8 HP LIGHT реле дальнего света фар
Ег9 HORN реле звукового сигнала
Еr10 SPARE резерв
Еr11 FOG реле противотуманных фар
Ег12 POWER MANAGE реле электропитания

 БЛОК ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ №2 В МОТОРНОМ ОТСЕКЕ (для автомобилей с дизельным двигателем)

1. Реле подогрева двигателя. 2. Реле двигателя. 3. Реле вентилятора отопителя 4. Реле высокой частоты вращения вентилятора отопителя. 5. Цепь 30 А. 6. Цепь 30 А. 7. Электронный блок управления. 8. Система кондиционирования. 9. Топливная система. 10. Система двигателя. 11. Съемник для предохранителей. 12. Реле стартера. 13. Стартер. 14. Антиблокировочная система. 15. Вентилятор отопителя. 16. Запасной предохранитель. 17. Освещение, индикаторы, вспомогательные системы, системы управления. 18. Реле управления электропитанием. 19. Запасной предохранитель. 20. Запасной предохранитель. 21. Запасные предохранители. 22. Потолочный люк. 23. Антиблокировочная система.

 БЛОК ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ №3

АВТОМОБИЛИ С БЕНЗИНОВЫМ ДВИГАТЕЛЕМ

1. Крыльчатка охлаждения радиатора. 2. Реле крыльчатки охлаждения радиатора, высокая частота вращения. 3. Реле крыльчатки охлаждения радиатора, низкая частота вращения.

АВТОМОБИЛИ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ.

1. Крыльчатка охлаждения радиатора. 2. Предварительный нагрев двигателя. 3. Реле крыльчатки охлаждения радиатора, высокая частота вращения. 4. Реле крыльчатки охлаждения радиатора, низкая частота вращения.

Также на аккумуляторной батарее размещена плавкая вставка в цепи заряда аккумуляторной батареи.

Один из возможных вариантов блока предохранителей (для ранних моделей)

Реле и предохранители: 1 — Подогрев заднего стекла; 2 — Выключатель стоп-сигналов; 3 — Указатели поворота; 4 — Дверное освещение; 5 — Освещение салона; 6 — CD-плеер; 7 — Электродвигатель переднего стеклоочистителя; 8 — Электродвигатель заднего стеклоочистителя; 9 — Электропривод наружных зеркал зднего вида; 10 — Верхнее освещение; 11 — Блок управления климат-контролем; 12 — Центральный замок; 13 — Электропривод сиденья водителя; 14 — Генератор; 15 — Блок управления двигателем; 16 — Задние противотуманные фонари; 17 — Электронная муфта; 18 — Фонари заднего хода; 19 — Блокуправления климат-контролем.

Для замены предохранителей

Большой блок под капотом: Освобождаем три фиксатора и снимаем крышку блока предохранителей и реле в моторном отсеке. Обозначения предохранителей и реле показаны на внутренней стороне крышки блока.

Малый блок под капотом: Для замены предохранителей и реле системы охлаждения двигателя освобождаем два фиксатора и снимаем крышку.

Крышка предохранителей в салоне снимается с нажимом на фиксатор


Блоки распределения питания и коробки предохранителей с реле

Swe-Check предлагает широкий ассортимент автомобильных распределительных устройств для предохранителей, реле и автоматических выключателей, включая устанавливаемые на аккумуляторные батареи PDM и клеммные блоки.


Эти блоки имеют общую шину, которая питает несколько компонентов от одного кабеля, что сокращает количество проводов. У этих агрегатов нет общей шины. Для каждой клеммы требуется отдельный провод. Объедините свой собственный выбор модулей предохранителей и реле в единый блок распределения питания.Блоки распределения питания предназначены для установки непосредственно на клеммы аккумуляторной батареи.
Swe-Check предлагает широкий ассортимент автомобильных распределительных устройств для предохранителей, реле и автоматических выключателей, включая устанавливаемые на аккумуляторные батареи PDM и клеммные блоки. Блок распределения питания, широко известный как PDU, — это продукт, предназначенный для подачи питания на электрические аксессуары или устройства через комбинацию реле, предохранителей, автоматических выключателей и т. Д. Блоки распределения питания

Swe-Check обеспечивают распределение питания с предохранителями, действуя как удобная общая зона для подключения положительных или отрицательных, переменного или постоянного тока.Эти соединения затем распределяют мощность от одного большего провода источника к нескольким меньшим вспомогательным проводам нагрузки. В конечном итоге они обеспечивают лучшую рационализацию нагрузок и обеспечивают интегрированное и организованное расположение электроники транспортного средства внутри транспортного средства или в моторном отсеке.

Функции, которые предлагают современные автомобили, требуют надежной, многоцелевой и гибкой электросети. Наши блоки распределения питания управляют электроэнергией в автомобиле и обеспечивают защиту цепи, которая оптимизирует функциональность автомобилей.

Многие из наших блоков распределения питания герметизированы для защиты от элементов, что делает их идеальными для использования в открытых средах и в коммерческих транспортных средствах, таких как грузовики, автобусы и даже лодки. Использование уплотнений кабеля и корпуса в этих устройствах обеспечивает высокий уровень защиты от проникновения для работы в суровых условиях.

аксессуары для автомобилей amazon автомобильные аксессуары блок предохранителей и реле скидка автозапчасти онлайн

MICTUNING 12-слотовый блок предохранителей реле большой емкости — вмещает 6 реле и 6 предохранителей ATC / ATO для автомобильного и морского применения.Он изготовлен из антипирена PA6, может предложить безопасную и идеальную защиту предохранителей и реле в моторном отсеке, подходит для большинства внедорожников, внедорожников, внедорожников, внедорожников, квадроциклов, пикапов, грузовиков, морских судов и т. Д. Легко собрать и После установки он будет выглядеть аккуратно и аккуратно, почти как заводской внешний вид оригинального оборудования. В комплект входят все необходимые соединительные штыри для легкого подключения, а конструкция отверстия для кабельного ввода является выходом для всех проводов, что позволяет запутывать их через одну основную оболочку, хорошо соединяясь и лучше защищая от брызг воды, пыли и мусора.

■ Держатель большой емкости — чистое хранилище для многих проектов, надежно вмещающее до 5 5-контактных реле в стиле Bosch, 4-контактных реле RTT7121 и 6 плавких предохранителей ATC / ATO.

■ Специальные монтажные ножки — высокие и низкие ножки предназначены для плотного прилегания к современным угловым отсекам двигателя или багажнику; для плоской поверхности добавьте резиновую прокладку самостоятельно, чтобы выровнять блок реле (установка своими руками).

■ Крышка с 2 защелками — легкий доступ к реле и предохранителям и надежное удержание их на месте, что позволяет быстро обслуживать или заменять сгоревшее, а также хорошая защита от брызг воды, пыли и мусора.

■ Элегантный и прочный — Изготовлен из огнестойкого корпуса класса PA6, прочный и безопасный, с точными вырезами каждого слота и зарезервированным дуговым выходом на краю, он сохраняет всю вашу проводку в аккуратном и красивом виде, как произведено на заводе OEM.

■ Универсальная установка — подходит для ВСЕХ транспортных средств, внедорожников 4X4, внедорожников, внедорожников, внедорожников, внедорожников, внедорожников, квадроциклов, внедорожников, трейлеров, морских лодок и т. Д. Гарантия 100% соответствия, пожалуйста, покупайте ее с уверенностью и не стесняйтесь обращаться к нам, если есть какие-либо вопросы.

Простое руководство по монтажу

1, Обожмите металлические штыри на подходящие провода (провода в комплект не входят)

2, Вставьте связанный провод в соответствующий разъем на задней части блока реле

3, Все провода можно выйти из отверстия для кабеля, затем закройте заднюю крышку.

Горячие наконечники

Когда вы собираетесь вставить обжатые провода в разъем, обратите внимание на направление контактов. Все обжатые провода должны быть хорошо сделаны, потому что вытащить их из разъемов — сложная задача.

Упаковка

■ 1 блок предохранителей реле

■ 41 металлический штырь

Дешевый универсальный релейный блок, найдите универсальные релейные блоки на сайте Alibaba.com

Универсальный сверхмощный водонепроницаемый блок реле с предохранителями Панель Грузовик ATV UTV 4X4 Лодка

1.0

KKmoon 12-слотовый релейный блок 6 реле 6 ATC / ATO Стандартный блок держателей предохранителей с металлическими контактами 41 шт. Универсальный для автомобильного и морского применения

15.99

Saipwell 8-контактная универсальная релейная мини-розетка База LY3 (13F-3Z-C3) Релейная розетка в упаковке по 10 штук

$ 13.2

Saipwell PC Электрическая мини-универсальная релейная розетка Черные электрические розетки PYF08A / 18F-2Z-C1 в упаковке по 10 штук

$ 12,2

Универсальная водонепроницаемая панель блока реле с предохранителями Автомобиль Грузовик ATV UTV RV Лодка 4X4 Marine

1.0

Xuanhemen 6-контактный держатель реле с предохранителем Гнездо для автомобильного внедорожного пикапа Универсальный предохранитель Держатель реле

null

Панель переключателей WATERWICH с 6 переключателями Электронная система реле Блок управления цепью Водонепроницаемый блок реле с предохранителями Жгут проводов для автомобилей Авто Грузовик Лодка Морской (универсальная панель переключателей с 6 кнопками)

156.99

iJDMTOY (1) Универсальные светодиодные дневные ходовые огни Реле блока контроллера автоматического включения / выключения

27,99

Egal 6-контактный держатель реле с предохранителем Гнездо для автомобильного внедорожного пикапа Универсальный держатель реле предохранителя

16,45

MagiDeal Universal Car Boat Truck Audio 12V 2-Way Relay Relay Fuse Box Holder с 8 предохранителями

19,99

Универсальные инструменты безопасности USI-960 Релейный модуль 120 В переменного тока для дымовой сигнализации, 5A

$ 19.09

Курякин 2328 Универсальный жгут проводов с реле

34,99

Надоело искать поставщиков? Попробуйте запрос предложений!

Запрос коммерческого предложения

  • Получите расценки по индивидуальным запросам
  • Позвольте подходящим поставщикам найти вас
  • Закройте сделку одним щелчком мыши

Настройка обработки Apperal

  • 1000 фабрик ответят за вас
  • Quicker rate
  • 100% гарантия доставки

CPW (TM) Универсальный релейный жгут проводов с реле для противотуманных фар Фары LED Halo

29.99

Блок питания реле Intellisight Lightolier, 2 реле, двойной балласт с люминесцентным затемнением, универсальное напряжение 120/277

75,50

Quaant Внутреннее освещение мотоцикла, новый универсальный световой указатель поворота мотоцикла с 3 светодиодами 4 шт. + Реле мигания (черное)

6.99

Универсальное реле отключения аккумулятора Sierra International 18-6850 для ВСЕХ морских применений

68,81

Универсальное реле соленоида / реле двигателя скутера Электромагнитное реле стартера двигателя мотоцикла для универсального скутера ATV Dirt Bike

$ 134.1

MagiDeal Boat Marine Универсальная 11-контактная цепь блока предохранителей и реле блока лезвий Водонепроницаемая

20,99

Функциональные устройства Реле RIB-U1C в коробке

$ 11,38

Панель универсального водонепроницаемого блока реле с предохранителями Cooper Bussmann ATV UTV

Boat 4X4 149.95

XCSOURCE Универсальный светодиодный ДХО дневные ходовые огни Автоматическое включение / выключение блока контроллера Релейный переключатель MA655

16.99

Professional Car Auto Универсальный многофункциональный светодиодный дневной ходовой свет DRL Автоматическое включение / выключение реле блока контроллера

null

MAGNECRAFT 50-1289 Корпус реле, металл, универсальное крепление

$ 8.РЕЛЕ 4 ИЛИ 5 КОНТАКТОВ

9.92

Релейная розетка Omega AUSOCKET5 Универсальная предварительно подключенная, 5 проводов

6,69 $

Универсальный комплект — универсальный экономичный ящик для хранения с завязкой на галстуке (UNV751304) …

$ 47,00

также может быть интересно:

Водонепроницаемый блок реле с предохранителями Обзор и установка

Поп-викторина, горячо. (Надеюсь, некоторые из вас поймут ссылку «Скорость».) У вас есть несколько осветительных приборов или другие автомобильные аксессуары, которые вам нужно подключить к вашему автомобилю.Вам нужны источники питания с предохранителями, вам нужны реле и переключатели. Что вы делаете?

Что ж, вы можете установить отдельные жгуты проводов и получить похожую на спагетти путаницу проводов, выползающих из вашей плохой батареи. Вы также можете потратить 400-600 долларов на высокопроизводительное решение, такое как установка SPOD или Switch Pro. Или, если вы похожи на меня, вы можете быть довольны более дешевой, но хорошо продуманной системой… такой, которую можно найти в блоке реле с водонепроницаемым предохранителем. Что это? Что ж, она названа правильно.😉 По словам создателя этого маленького драгоценного камня, «Водонепроницаемый блок реле с предохранителем — лучший вариант для управления аксессуарами и очистки грязной проводки автомобиля по низкой доступной цене!» Думаю, мне придется согласиться с этим утверждением.

Водонепроницаемый блок реле с предохранителями (который в дальнейшем я буду с любовью называть WFRB) — это простой, но очень эффективный метод установки различных переключаемых и / или постоянно включенных электронных аксессуаров в вашем автомобиле. Это просто водонепроницаемая коробка (вы это уже знали, потому что это указано в названии), в которой есть предохранители и реле (да… это тоже есть в названии).Пять реле и десять предохранителей, если быть точным. На самом деле, есть одиннадцать предохранителей, если учесть основной предохранитель на 60 А, который связывает положительный вывод с батареей и защищает всю установку.

Пять предохранителей на 30 А подключены к пяти цепям реле для коммутируемых аксессуаров, а пять предохранителей на 15 А предназначены для постоянных цепей 12 В, которые всегда горячие. Это, конечно, значения по умолчанию, и вам действительно следует убедиться, что сила тока предохранителя отрегулирована по мере необходимости для того, что вы подключаете.

Глядя на нижнюю часть WFRB, вы почувствуете, какое внимание уделяется деталям, которые вкладываются в его создание. Помимо художественного оформления аккуратно скрученных цветных проводов, вы можете увидеть большую осторожность в водонепроницаемых заглушках, используемых для проводных соединений, и в пустых отверстиях в коробке. Вы сразу заметите, что есть два провода каждого цвета. Один — 12-го калибра, и он предназначен для подключения к любому вспомогательному компоненту, который вы хотите включить с помощью переключателя — например, световой панели — а другой — провод 16-го калибра, который будет проходить к переключателю.Цветовая кодировка упрощает установку. Красный провод переключателя управляет красным аксессуаром. Легко, правда? Есть пять дополнительных проводов 16 калибра для постоянных аксессуаров 12 В, таких как выключатель, которые вы, возможно, захотите всегда иметь питание, даже когда автомобиль выключен.

Так как переключатели не поставляются с WFRB, вам нужно будет использовать их отдельно. На самом деле это хорошо, поскольку существует множество различных типов переключателей и настроек при установке. Я решил загрузить в панель переключателей Daystar переключатели OTRATTW.Это означает «Через реку и через лес» для тех из вас, кто не знает. Я выбрал их последние рокеры Contura 14 (XIV) со светодиодной подсветкой. Они немного дороговаты, но вы можете легко найти аналогичные (и менее дорогие) альтернативы с помощью быстрого поиска на eBay или Amazon. Я подключил свой к цепи диммера в моем Jeep JKU Willys Wheeler 2015 года выпуска. Когда остальная часть внутреннего освещения включена, мои зеленые светодиоды в выключателе тоже гаснут, и они тускнеют, как заводское освещение в автомобиле.Когда переключатель включен, на графике загорается красный светодиод, чтобы было понятно, какой из них включен.

WFRB поставляется с образцом электрической схемы, которая дает вам общее представление о том, как она должна работать. Однако, как и большинство вещей, вы можете настроить их под свое конкретное приложение. Например, я на самом деле использую один из постоянных проводов 12 В для питания моей панели переключателей, а не питаю переключатели от источника питания зажигания. Я объясню это более подробно в видео ниже, если вы хотите узнать больше.Это электрическая схема моей текущей настройки (во всяком случае, на момент написания этой статьи). Я использую два переключателя для освещения, два переключателя для включения управления лебедкой в ​​кабине, а также подаю питание на мой выключатель. Опять же, я потратил довольно много времени на объяснение этой диаграммы в видео. У меня все еще есть несколько неиспользуемых реле и цепей с предохранителями… так что есть много места для роста.

Вы можете узнать больше о WFRB, посетив их страницу в FaceBook. Он также может настроить WFRB в соответствии с вашими потребностями, например, увеличить длину проводки или создать ее для отрицательного переключения.Проверьте это! А теперь… видео. Наслаждаться!

Автомобильные реле | Основы работы с реле 2-4 | OMRON

Определение автомобильного реле

Автомобильные реле представлены в такой конструкции, производстве и структуре качества, которая соответствует системе обеспечения качества, установленной каждым производителем, с учетом их установки в транспортных средствах.

Характеристики автомобильного реле

Существуют подключаемые модули, которые подключаются непосредственно к транспортному средству, например, в машинном отделении, и типы печатных плат, которые устанавливаются на плате производителя устройства.

  • Вставное реле

    Сменные реле типа с лепестковыми выводами для непосредственного подключения к автомобильному разъему или релейной КОРОБКЕ.

  • Реле для печатных плат

    Это реле типа, установленного на печатной плате производителя устройства, и после установки невозможно заменить одно реле.

Типы автомобильных реле

Чтобы справиться с различными приложениями, устанавливаемыми в транспортных средствах, мы разработали несколько внешних форм и спецификаций, подходящих для каждого приложения.

Вставное реле
  • Ассортимент продукции, в основном типы ISO
  • Модельный ряд небольших подключаемых модулей, специализированных для конкретных приложений
Реле для печатной платы
  • Линейка более компактных продуктов, которые отличаются от типа H-Bridge, который может нормально и реверсивно управлять двигателем.
  • Составьте ряд реле для печатных плат, которые могут заменить съемные реле

Схема автомобильных реле

Одинарный тип Есть два типа контактных структур: SPST и SPDT.
Двойной тип Это реле с уменьшенным количеством этапов монтажа за счет использования одного реле в одном корпусе.
Типы Н-мостов Два одиночных реле SPDT упакованы в один корпус, а реле N.O. клеммы и Н.З. клеммы двух отдельных реле являются общими, поэтому реле подходит для цепей привода двигателя.

Примеры применения автомобильных реле

Производитель автомобильных предохранителей, Блок предохранителей и реле для автомобилей на продажу

Автомобильный блок предохранителей (или автомобильный блок предохранителей) обеспечивает единое центральное и безопасное место для установки всех ваших предохранителей и реле, а блок предохранителей и реле для автомобилей помогает организовать проводку, отслеживать все ваши предохранители и реле.

Автоматический блок предохранителей используется в таких транспортных средствах, как мотоциклы, автопарк, внедорожник, жилые автофургоны и сельское хозяйство. Конфигурация цепи предохранителей в реле в блоке предохранителей автомобиля различается «способом». Langrun может предоставить от 6 до 60 способов автомобильного блока предохранителей с реле, а также может предоставить индивидуальный размер и форму автомобильного блока предохранителей и реле.

Что такое блок предохранителей в автомобиле?

Автомобильный блок предохранителей может включать предохранители и реле и является частью автомобильной системы распределения электроэнергии.Эта комбинация упрощает работу, экономит место для сборки автомобиля и эффективно защищает электрическую цепь.

Блок предохранителей автомобиля для продажи

Как заменить предохранитель в блоке предохранителей?

Как самостоятельно заменить предохранитель в блоке предохранителей, пожалуйста, ознакомьтесь с приведенными ниже инструкциями, возможно, они вам помогут.
1. Найдите и снимите черную крышку блока предохранителей и выверните винты на блоке предохранителей.
2. Откройте блок предохранителей в автомобиле, найдите руководство к автомобилю, найдите номер предохранителя, на котором находится источник питания прикуривателя.
3. С помощью пинцета или плоскогубцев извлеките предохранитель из коробки и замените его новым.

Производитель автомобильных предохранителей

Мы являемся производителями автомобильных блоков предохранителей. Автоматические блоки предохранителей, которые мы производим, предназначены для обеспечения безопасности частей цепи в автомобиле. Блок предохранителей изготовлен из PA66, он имеет хорошую механическую прочность. и прочность, которые могут обеспечить работу блока предохранителей в условиях высоких температур. Существует много различных типов, которые вы можете выбрать в соответствии с вашими требованиями, мы производим блоки предохранителей с 6, 9, 16, 20, 24, 26 путь, путь 30, путь 60 и так далее.В то же время Langrun Electric также поставляет ответную клемму и другие аксессуары блока предохранителей, мы предлагаем вам комплексное обслуживание.

Блок предохранителей автомобильного реле, Узлы блока предохранителей, फ्यूज बॉक्स, का डिब्बा — Spark Enterprises, Дели

Блок предохранителей автомобильного реле, Узлы блока предохранителей, बॉक्स, फ्यूज का डिब्बा — Spark Enterprises, Дели | ID: 19143364897

Спецификация продукта

Цвет Черный
Материал Пластик, ПВХ
Тип упаковки Коробка
Форма Коробка
  • Квадратная
  • Описание продукта

    Опираясь на обширный опыт наших экспертов, мы являемся непревзойденным именем, занимающимся предоставлением высококачественного ассортимента Auto Car Relay Fuse Box .


    Заинтересовал этот товар? Получите последнюю цену у продавца

    Связаться с продавцом

    Изображение продукта


    О компании

    Год основания 2017

    Юридический статус Фирмы Физическое лицо — Собственник

    Характер бизнеса Производитель

    Количество сотрудников До 10 человек

    Участник IndiaMART с марта 2018 года

    GST07EAHPS6901K1Z9 9000 Наша компания занимается производством эксклюзивного набора автомобильных предохранителей , автомобильных жгутов проводов, автомобильных реле и т.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
