Какие бывают номиналы автоматических выключателей по току. Как правильно выбрать автомат для защиты электропроводки. Виды и характеристики защитных устройств. На что обратить внимание при подборе автоматов.
Основные виды и характеристики автоматических выключателей
Автоматические выключатели (автоматы) являются важнейшими элементами защиты электрических цепей. Они предназначены для автоматического отключения питания при перегрузках и коротких замыканиях. Основные виды автоматов:
- Модульные (маломощные) — для бытовых сетей
- Воздушные (силовые) — для мощных промышленных сетей
- Закрытые (в литом корпусе) — универсальные
- УЗО и дифференциальные автоматы — с дополнительной функцией защиты от утечек тока
Ключевые характеристики автоматических выключателей:
- Номинальный ток — максимальный длительный ток нагрузки
- Отключающая способность — максимальный ток короткого замыкания
- Время-токовая характеристика — зависимость времени срабатывания от тока перегрузки
- Количество полюсов — одно-, двух-, трех- и четырехполюсные
Номинальные токи автоматических выключателей
Номинальный ток автомата — это максимальный ток, который он способен длительно пропускать без отключения. Стандартный ряд номиналов:
- 6, 10, 16, 20, 25 А — для бытовых цепей освещения и розеток
- 32, 40, 50, 63 А — для мощных бытовых приборов
- 80, 100, 125 А — для вводных автоматов квартир и домов
- 160, 200, 250 А и выше — для силовых промышленных сетей
При выборе номинала следует учитывать:
- Рабочий ток нагрузки не должен превышать номинал автомата
- Сечение проводов должно соответствовать номиналу автомата
- Вводной автомат должен иметь больший номинал, чем групповые
Время-токовые характеристики автоматических выключателей
Время-токовая характеристика определяет скорость срабатывания автомата при различных токах перегрузки. Основные типы:
- B — для цепей с резистивной нагрузкой (освещение, обогрев)
- C — для цепей с небольшими пусковыми токами (бытовая техника)
- D — для мощных электродвигателей с высокими пусковыми токами
Выбор характеристики зависит от типа нагрузки в защищаемой цепи. Для бытовых сетей чаще всего применяются автоматы с характеристикой C.
Как правильно выбрать автоматический выключатель
При выборе автомата для защиты электропроводки необходимо учитывать следующие факторы:
- Рабочий ток и мощность нагрузки в защищаемой цепи
- Сечение и материал проводов
- Тип нагрузки (резистивная, индуктивная)
- Требуемая отключающая способность
- Условия эксплуатации (температура, влажность)
- Селективность защиты (согласование с другими автоматами)
Правильно подобранный автоматический выключатель обеспечит надежную защиту электропроводки от перегрузок и коротких замыканий. При возникновении сомнений рекомендуется проконсультироваться со специалистом-электриком.
Особенности применения автоматов в бытовых электросетях
В квартирах и частных домах автоматические выключатели применяются для защиты:
- Вводного кабеля от электросчетчика
- Групповых линий освещения
- Розеточных групп
- Отдельных мощных потребителей (электроплита, бойлер и т.д.)
Типовые номиналы автоматов для бытовых цепей:
- Освещение — 10-16 А
- Розеточные группы — 16-25 А
- Электроплита — 32-40 А
- Вводной автомат — 40-63 А
В многоквартирных домах вводной автомат устанавливается в этажном щитке, а в частном доме — в главном распределительном щите. Важно обеспечить селективность защиты, чтобы при коротком замыкании отключался только автомат поврежденной цепи.
Современные тенденции в производстве автоматических выключателей
Развитие технологий позволяет создавать все более совершенные автоматические выключатели. Основные тенденции:
- Уменьшение габаритов при сохранении характеристик
- Повышение отключающей способности
- Расширение диапазона рабочих температур
- Интеграция дополнительных функций защиты
- Возможность удаленного управления и мониторинга
Современные «умные» автоматы могут передавать данные о состоянии сети, вести учет электроэнергии, отключаться по команде из приложения. Это позволяет создавать полностью автоматизированные системы управления электроснабжением зданий.
Заключение
Правильный выбор номиналов и характеристик автоматических выключателей критически важен для обеспечения надежной и безопасной работы электрической сети. При проектировании электроснабжения необходимо учитывать особенности конкретного объекта и применяемого оборудования. Грамотный подбор автоматов позволит избежать как ложных срабатываний, так и опасных перегрузок проводки.
Номиналы автоматических выключателей по току
Просмотров 4к. Обновлено
В состав любой электрической схемы обязательно входят защитные элементы. Главное – правильно подобрать параметры их срабатывания для конкретной цепи. Познакомимся с существующими номиналами по току одних из самых распространенных эл/технических изделий – автоматических выключателей.
Категорирование автоматических выключателей по току довольно сложное. Они отличаются конструктивным исполнением, способом монтажа и присоединения, видом расцепителя и рядом иных параметров. Более подробную информацию по автоматическим выключателям можно найти в следующих документах: ГОСТ № Р 50031 (30.2) от 1999 года и № Р 50345 от 2010 года, ПУЭ.
Разновидности автоматических выключателей
Мини-автоматы
Такие устройства используются в слаботочных цепях и, за редким исключением, являются нерегулируемыми. Характеризуются током отсечки (А) в пределах 4,5 – 15). Как правило, подобные автоматические выключатели применяются для защиты электропроводки в жилых, административных, складских строениях. То есть там, где нагрузка на линию не столь значительна (освещение, простейшие бытовые приборы).
Групповые автоматы
Они рассчитаны на больший ток срабатывания (до 125), и используются для защиты не отдельных «ниток», а нескольких приборов, подключаемых к одной фазе.
Автоматы воздушные
Это в основном многополосные модели автоматических выключателей (для одновременной защиты до 4-х линий), и их ток срабатывания намного выше (предел – 6 500 А). Они устанавливаются в цепи питания мощных потребителей. Один из их существенных плюсов – возможность изменять параметры, то есть производить настройку по току срабатывания, сообразуясь со спецификой схемы и особенностями эксплуатации автоматического выключателя.
Ассортимент автоматических выключателей достаточно обширный, поэтому перечислить значения всех номиналов по току для каждого типа изделий нереально. Приведенные ниже таблицы частично позволяют решить проблему выбора оптимального варианта.
Практические рекомендации
Инженерное решение напрямую влияет на точность срабатывания по току автоматического выключателя. В этом плане предпочтительнее электромагнитные АВ.
Подбирать номинал изделия следует индивидуально для каждой схемы. Мнение малоопытных «мастеров», что чем больше, тем лучше – ошибочно. Это может привести к тому, что и провода, и подключенная установка (прибор) начнут дымить, а автоматический выключатель так и не сработает. Причина – неправильный выбор токовой характеристики.
Как рассчитать требуемый номинал автоматических выключателей по току
Хотя речь идет о цепях переменного тока, можно применить закон Ома для постоянного (I=P/U). Напряжение известно – ~220 В. Остается лишь определить суммарную мощность всех включенных в схему потребителей и перевести полученное значение в Вт. Частное от деление и есть номинальная сила тока. Чтобы не было ложного срабатывания автомата, его ток отсечки берется чуть выше расчетного показателя.
К примеру, если общая мощность получилась 8,8 кВт (8 800 Вт), то выбирается автоматический выключатель на 10 А или 16. Здесь нужно учитывать и тип проводов, и наличие других защитных устройств (УЗО, ДИФ автомат). Небольшое увеличение номинала допускается.
Если схема предусматривает установку нескольких автоматических выключателей, то желательно приобретать изделия одного производителя.
Номиналы автоматических выключателей по току: стандарты и расчеты
Автор Aluarius На чтение 5 мин. Просмотров 422 Опубликовано
Наверное, не стоит напоминать о том, что в современных электрических сетях возникают перегрузки, которые негативно влияют на сами сети. Поэтому для защиты устанавливаются автоматические выключатели, или как их называют в обиходе – автоматы. Именно они отключают подачу питания в сеть, если в ней произошел перегруз. Но тут встает другой вопрос, касающийся параметров этих автоматов, где выделяются два основных: номиналы автоматических выключателей по току и времятоковая характеристика. Давайте разбираться в этих показателях.
Токовые номиналы автоматов
Начнем с того, что все характеристики автоматических выключателей располагаются на их корпусе. Поэтому найти их не проблема. Что касается номинального тока автомата, то электрики считают его основной характеристикой. По сути, это максимальное значение силы тока, которое автомат может выдержать, не отключая питающую электрическую сеть. Как только фактическая сила тока превысит номинальную, автомат сработает и отключает цепочку.Надо сразу же отметить, что номиналы автоматических выключателей стандартизированы, то есть, имеют определенные цифровые значения. Вот этот стандартный ряд: 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100 А. Некоторые европейские производители выпускают приборы с номиналом 125 ампер.
Внимание! Все эти величины обязательно указываются на корпусе самого автомата, и они действительны при температуре окружающей среды, равной +30С. Уж так повелось.
Именно температура эксплуатации действует на токовую нагрузку автомата. И чем в данном случае выше температура, тем ниже токовую нагрузку может выдержать данный защитный прибор. Есть еще один момент, который определяет способ установки автоматов. Обычно в распределительном щите они устанавливаются друг к другу, прижатые плотно. Каждый автоматический выключатель в процессе работы выделяет тепло, ведь через него проходит электричество. Поэтому каждый прибор действует на соседний, увеличивая температуру последнего. При этом чем больше устройство по токовому номиналу, тем больше оно выделяет тепловой энергии.
Необходимо отметить, что многие производители автоматических выключателей в каталогах своих изделий обязательно указывают поправочные коэффициенты, с помощью которых можно правильно рассчитать номинал тока в зависимости от температуры окружающего воздуха. Это упрощает провести правильный выбор.
И это еще не все. Некоторые бытовые приборы при включении выделяют так называемый пусковой ток. Он обычно больше номинального в пять-шесть раз, что опять-таки будет влиять на повышение нагрузки в питающей сети. Правда, такие токи кратковременные и на кабель они никакого влияния не имеют, а вот автомат на них может реагировать. Правда, все будет зависеть от второй характеристики данного прибора – времятоковой.
Времятоковая характеристика
Что обозначает этот физический показатель? В принципе, все достаточно просто. При перегрузе сети, особенно когда нагрузка зависит от пускового момента бытового прибора, происходит отключение автомата. Но так как данная нагрузка является краткосрочной, то иногда нет необходимости отключать питающую сеть. Получается так, что автомат дает возможность прибору включиться, и при этом он не отключает подачу электроэнергии в электрическую разводку здания.
Но тут есть один нюанс. Сколько времени требуется бытовому прибору войти в штатный режим работы, насколько быстро он включается? То есть, как долго будет действовать пусковой ток? Именно временной показатель и закладывается в эту характеристику автоматического выключателя. Это создает условия, при которых отключение автомата будет уменьшено.
Существует несколько автоматов с разными времятоковыми нагрузками.
- Тип-А. Это устройство применяется в линейных сетях, в которых длина электрической разводки очень большая, или где установлены полупроводниковые приборы. Выдерживает перегруз в 2-3 раза.
- Тип-В. Обычно устанавливают в сети с активной нагрузкой и малой кратностью пускового токового момента. Обычно такие автоматы используются на участках, в которые устанавливаются освещение, печи, обогреватели и так далее. Перегруз составляет 3-5 номинальных нагрузок.
- Тип-С. Монтируется в сети с умеренными токовыми нагрузками. Это обычно розеточные группы, куда подключаются кондиционеры, холодильники. Выдерживает превышение номинала в 5-10 раз.
- Тип-D. Используется в цепях, где установлены агрегаты с высоким пусковым током. Это могут быть компрессоры, насосы, небольшие станки. Превышение составляет 10-20 номиналов.
- Тип-К. используется в электрических цепях с индуктивными нагрузками. Превышение: 8-12.
- Тип-Z. Такие автоматы устанавливаются в цепи, в которые подключены электронные приборы. Они чувствительны к сверхтокам.
Если говорить о бытовом применении, то чаще всего в электроразводки устанавливают типы «B» и «C», редко «D».
Итак, как определить на самом автоматическом выключателе обе характеристики? Обычно на корпусе можно встретить вот такое обозначение: «С16» или любое другое, главное, чтобы это была буква латинского алфавита и число. Это говорит о том (в данном случае), что номинал автоматического выключателя по току составляет 16 ампер, а времятоковая характеристика относит данный прибор к типу «С». То есть, этот автомат будет некоторое время выдерживать силу тока, равную 80-160 ампер. Обычно время срабатывания автомата равно 0,1 секунды.
Расчет
Как рассчитать номинальный ток автоматического выключателя? Все достаточно просто. Давайте рассмотрим такой расчет на примере розеточной группы, куда подключают электрический чайник мощностью 1,5 кВт, холодильник мощностью 400 Вт и посудомоечную машину – 2,5 кВт.
В первую очередь необходимо определить суммарную мощность потребителей, которая равна 4,4 кВт. Теперь вставляем все показатели в формулу закона Ома:
I=P/U=4400 : 220=20 А. Автомат с такой токовой нагрузкой у нас в каталоге присутствует, но необходимо учитывать те условия, которые были оговорены в статье выше. То есть, лучше выбрать автоматический выключатель с большим номиналом тока. А это будет 25 ампер.
Автоматические выключатели, назначение, классификация, модульные автоматические выключатели, правильно выбрать выключатель.
Выключатели автоматические для монтажа на ровную поверхность и на DIN рейку
Автоматические выключатели классифицируются следующим образом:
• По количеству полюсов – 1, 2, 3 или 4 полюса;
• Токоограничивающие и не токоограничивающие;
• По виду расцепителя – с тепловым, электромагнитным, комбинированным, полупроводниковым расцепителем.
Модульные автоматические выключатели для разных нагрузок, предназначенные для защиты электроустановок от перегрузки и коротких замыканий.
Автоматические выключатели изготавливаются:
— однополюсными,
— двухполюсными,
— трёхполюсными
— четырёхполюсными и, как правило, состоят из конструктивных узлов:
главная контактная система;
дугогасительной система;
привод;
расцепляющее устройство;
расцепитель и вспомогательные контакты.
Процесс выбора автоматического выключателя можно разбить на восемь этапов (обобщенный алгоритм).
1. Расчет тока в линии отличается для одиночного потребителя и для группы потребителей. В случае одиночного потребителя выбираем какая у нас сеть однофазная или трехфазная.В случае однофазной сети рассчитываем ток по формуле:
Uном — напряжение 220вольт
Рном — номинальная мощность, Вт
cosφ — номинальный коэффициент мощности для обычных квартир составляет 0,96-0,98
В случае трехфазной сети рассчитываем ток по формуле:
cosφ — номинальный коэффициент мощности 0,96-0,98
η — номинальный коэффициент КПД потребителя.
Если в нашем случае требуется произвести расчет для группы потребителей и полной мощности S, то расчет проводится по формуле:
Кс — коэффициент спроса,
Р1, Р2, Рn — номинальные мощности отдельных потребителей, Вт
cosφ — номинальный коэффициент мощности 0,96-0,98, для ламп накаливания и нагревательных приборов 1,0.
Выбор номинального тока автомата равным Iрасч или ближайший больший из стационарного ряда 6, 10, 16, 20, 25, 32, 40, 50, 63 А.
Выбор сечения провода. Выбираем значение тока на который должен быть рассчитано сечения провода из расчета, чтобы допустимые токовые нагрузки для данного провода Iн
Если медный провод, то пользуемся таблицей ПУЭ 1.3.4 допустимого длительного тока для проводов в резиновой, полихлорвиниловой изоляции, если алюминиевый провод — таблица ПУЭ 1.3.5.
Согласно требованиям ПУЭ сечение провода должно быть не менее 2,5 мм2 (с учетом мощной электроплиты, стиральной машины и электроприборов следует брать с запасом 4,00 мм2, по крайней мере подводящие провода в квартиру).
2. Выбор время — токовой характеристики. В основном используются три разновидности с характеристиками:
B отключение при превышении тока в 3-5 In, лампы накаливания, обогреватели, электрические духовки и плиты…
C отключение при превышении тока в 5-10 In, стиральные машины, кондиционеры, холодильники, офисные группы, газоразрядные группы…
D отключение при превышении тока в 10-20 In мощные компрессоры, подъемные механизмы, насосы, станки…
Деление условное и в каждом случае необходимо учитывать свои особенности.
3. Селективность. Выбираем автоматы чтобы соблюдалось условие, вводной автомат должен превышать номиналы всех групповых автоматов и учитывать нагрузочную способность проводов. Автоматы стоящие на одной линии ставят по убывающей.
4. Определение ПКС — предельная коммутационная способность. В зависимости от типа проводника медь ПКС не менее 6 000А или алюминий не менее 4 500А. Если рядом подстанция или новый дом, то не менее 10 000А.
5. Класс токоограничения. Имеется три класса по скорости гашения дуги.
1 класс более 10мс
2 класс 6-10мс
3 класс 2,5мс и более
Предпочтение при выборе отдавайте 3 классу.
6. Количество полюсов. В зависимости однофазная или трехфазная сеть, в случае однофазной сети это однополюсные и трехполюсные автоматы, при трехфазной трех или четырех полюсные.
7. Дополнительные параметры. Напряжение питающей сети, род тока переменный или постоянный, частота сети, степень защиты IP, температурный режим работы. Стационарный или модульный, втычной, выкатной.
8. По фирме производителю. Красивее смотрятся когда автоматы взяты одной серии и одного производителя, проще выполнить необходимый ряд.
Номинал и токовые характеристики автоматических выключателей
Здравствуйте, уважаемые читатели сайта elektrik-sam.info.
В этой статье мы рассмотрим основные характеристики автоматических выключателей, которые необходимо знать, чтобы правильно ориентироваться при их выборе — это номинальный ток и время токовые характеристики автоматических выключателей.
Напомню, что эта публикация входит в серию статей и видео, посвященных электрическим аппаратам защиты из курса Автоматические выключатели, УЗО, дифавтоматы — подробное руководство.
Основные характеристики автоматического выключателя указываются на его корпусе, где также наносится торговая марка или бренд производителя и каталожный либо серийный номер.
Самая главная характеристика автоматического выключателя – номинальный ток. Это максимальный ток (в Амперах), который может протекать через автомат бесконечно долго, не отключая защищаемую цепь. При превышении протекающим током этой величины, автомат срабатывает и размыкает защищаемую цепь.
Ряд значений номинального тока автоматических выключателей стандартизован и составляет:
6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100А.
Величина номинального тока автомата указывается на его корпусе в амперах и соответствует температуре окружающей среды +30˚С. С увеличением температуры, значение номинального тока снижается.
Также автоматы в электрощитах обычно устанавливаются по несколько штук в ряд вплотную друг к другу, это приводит к увеличению температуры (автоматы «подогревают» друг друга) и снижению величины коммутируемого ими тока.

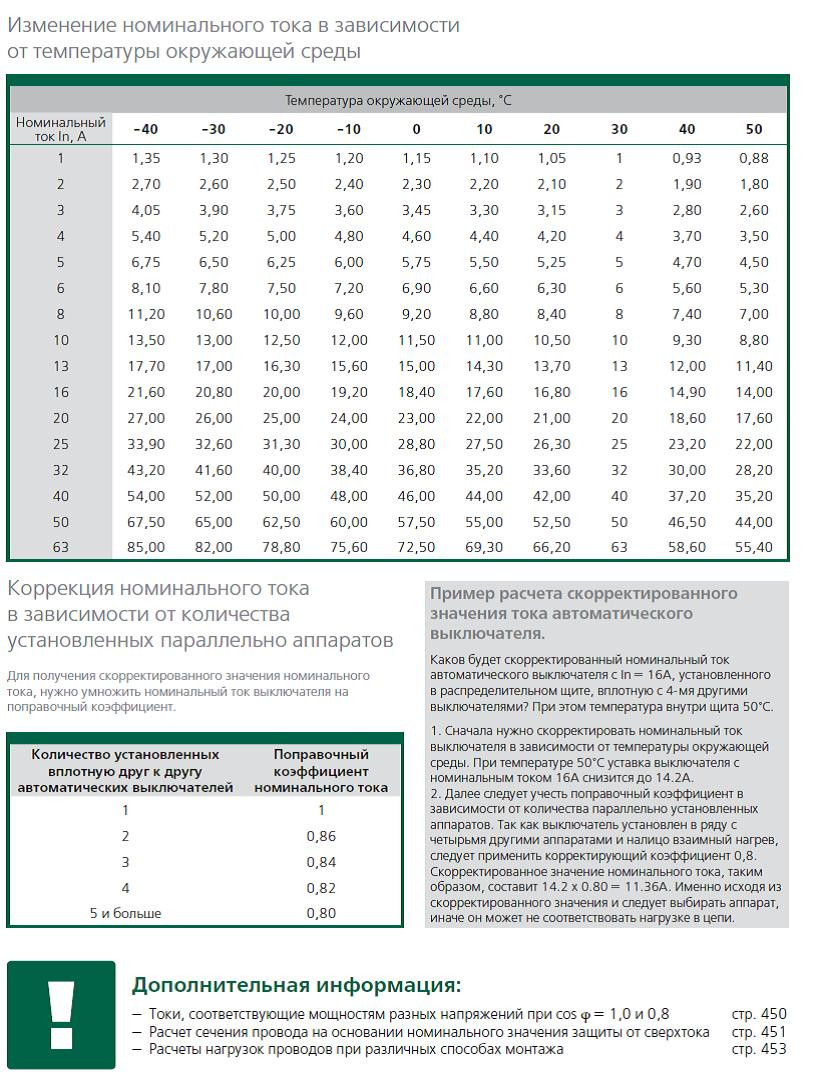

Некоторые производители автоматических выключателей указывают в каталогах поправочные коэффициенты для учета этих параметров.
Подробно о влиянии температуры окружающей среды и количества рядом установленных аппаратов защиты смотрите в статье Почему в жару срабатывает автоматический выключатель.
В момент подключения в электрическую сеть некоторых потребителей, например, холодильников, пылесосов, компрессоров и др. в цепи кратковременно возникают пусковые токи, которые могут в несколько раз превышать номинальный ток автомата. Для кабеля такие кратковременные броски тока не страшны.
Поэтому, чтобы автомат не выключался каждый раз при небольшом кратковременном возрастании тока в цепи, применяют автоматы с разными типами время-токовой характеристики.
Таким образом, следующая основная характеристика:
время-токовая характеристика срабатывания автоматического выключателя – это зависимость времени отключения защищаемой цепи, от силы протекающего через нее тока. Ток указывается как отношение к номинальному току I/Iном, т.е. во сколько раз протекающий через автомат ток превышает номинальный для данного автоматического выключателя.
Важность этой характеристики заключается в том, что автоматы с одинаковым номиналом будут отключаться по-разному (в зависимости от типа время-токовой характеристики). Это дает возможность уменьшить количество ложных срабатываний, применяя автоматические выключатели с различными токовыми характеристиками для разных типов нагрузки,
Рассмотрим типы время-токовых характеристик:
— Тип A (2-3 значения номинального тока) применяются для защиты цепей с большой протяженностью электропроводки и для защиты полупроводниковых устройств.
— Тип B (3-5 значений номинального тока) применяются для защиты цепей с малым значением кратности пускового тока с преимущественно активной нагрузкой (лампы накаливания, обогреватели, печи, осветительные электросети общего назначения). Показаны для применения в квартирах и жилых зданиях, где нагрузки в основном активные.
— Тип C (5-10 значений номинального тока) применяются для защиты цепей установок с умеренными пусковыми токами — кондиционеры, холодильники, домашние и офисные розеточные группы, газоразрядные лампы с повышенным пусковым током.
— Тип D (10-20 значений номинального тока) применяются для защиты цепей, питающих электроустановки с высокими пусковыми токами (компрессоры, подъемные механизмы, насосы, станки). Устанавливаются, в основном, в производственных помещениях.
— Тип K (8-12 значений номинального тока) применяются для защиты цепей с индуктивной нагрузкой.
— Тип Z (2,5-3,5 значений номинального тока) применяются для защиты цепей с электронными приборами, чувствительными к сверхтокам.
В быту обычно используются автоматические выключатели с характеристиками B,C и очень редко D. Тип характеристики обозначается на корпусе автомата латинской буквой пред значением номинального тока.
Маркировка «С16» на автоматическом выключателе будет обозначать, что он имеет тип мгновенного расцепления С (т.е. срабатывает при величине тока от 5 до 10 значений от номинального тока) и номинальный ток, равный 16 А.
Время-токовая характеристика автоматического выключателя обычно приводится в виде графика. На горизонтальной оси указывается кратность значения номинального тока, а по вертикальной оси — время срабатывания автомата.
Широкий диапазон значений на графике обусловлен разбросом параметров автоматических выключателей, которые зависят от температуры — как внешней, так и внутренней, поскольку автоматический выключатель нагревается проходящим через него электрическим током, особенно, при аварийных режимах — током перегрузки или током короткого замыкания (КЗ).
На графике видно, что при значении I/Iн≤1 время отключения автоматического выключателя стремится к бесконечности. Другими словами, до тех пор, пока ток, протекающий через автоматический выключатель, меньше или равен номинальному току, автоматический выключатель не сработает (не отключится).
Также график показывает, что чем больше значение I/Iн (т.е. чем больше протекающий через автомат ток превышает номинальный), тем быстрее автоматический выключатель отключится.
При протекании через автоматический выключатель тока, величина которого равна нижней границе диапазона срабатывания электромагнитного расцепителя (3In для «В», 5In для «С» и 10In для «D»), он должен отключиться за время более 0,1с.
При протекании тока, равного верхней границе диапазона срабатывания электромагнитного расцепителя (5In для «В», 10In для «С» и 20In для «D»), автоматический выключатель отключится за время менее 0,1с. Если значение тока главной цепи находится внутри диапазона токов мгновенного расцепления, автоматический выключатель расцепляется либо с незначительной выдержкой, либо без задержки времени (менее 0,1 с).
В следующих статьях мы продолжим рассмотрение характеристик автоматических выключателей, методику и стратегию их расчета и выбора, потому если хотите не пропустить новые интересные материалы по этой теме — подписывайтесь на новости сайта, форма подписки внизу статьи.
В заключении статьи подробное видео Номинал и токовые характеристики автоматических выключателей:
Рекомендую прочитать:
Автоматические выключатели УЗО дифавтоматы — подробное руководство.
Как выбирать автоматические выключатели, УЗО, дифавтоматы?
Автоматические выключатели — конструкция и принцип работы.
Номиналы групповых автоматов превышают номинал вводного?
Почему в жару срабатывает автоматический выключатель?
Менять ли автоматический выключатель, если его «выбивает»?
Конструкция (устройство) УЗО.
Устройство УЗО и принцип действия.
Работа УЗО при обрыве нуля.
Как проверить тип УЗО?
Почему УЗО выбирают на ступень выше?
Номиналы автоматов по току, разновидности защитных устройств
Во время создания электрощита или же при подсоединении к сети приборов довольно большой мощности, которые сильно нагружают систему, работник задумывается над тем, какой автоматический выключатель лучше применить в этом случае. Такие приборы защищают сеть и всю подключенную к ней технику, по этой причине прогадать с покупкой нельзя.
Зачем нужны автоматы
Перед тем, как подойти к решению главной задачи, стоит разобраться с предназначением автоматов. Эти устройства присоединяют к сети, чтобы провода не перегревались. Все провода имеют ограничение по силе тока. Если его превысить, то кабель будет греться, что может привести к плавлению проводника или даже к пожару. Для предотвращения такой неприятной ситуации и применяются автоматы, которые при необходимости отключат питание.
А также автоматические выключатели срабатывают в случае уже произошедшего короткого замыкания. В случае КЗ сила тока, который протекает в цепи, может быть в сотни раз больше допустимой, поэтому очень важно вовремя обесточить цепь.
Для того, чтобы защитить свою проводку, важно знать, как правильно подбирать номиналы автоматов, которые будут стоять в вашем доме или же квартире. Этот текст будет полезен при выборе автоматических выключателей для своего дома или же квартиры.
Виды устройств для защиты сети
Есть различные виды защитных устройств, которые присоединяются к сети для того, чтобы контролировать исправность цепи и, в случае необходимости, обесточить сеть. Они бывают такие:
- Закрытые (автоматы находятся в закрытом каркасе).
- Воздушные (открытые).
- Мини-модели (небольших размеров).
- УЗО.
- Дифференциальные (УЗО вместе с автоматами).
Маленькие варианты
Такие устройства нужны для сетей с довольно низкой мощностью. Дополнительно регулировать мощность в них, как правило, нельзя. В данной категории находятся приспособления, рассчитанные на силу тока от четырех с половиной до пятнадцати ампер. Их нельзя использовать на предприятиях, так как допустимая сила тока очень мала. Обычно их применяют в домашних сетях
Открытые защитные устройства
В том случае, если цепь довольно мощная, то маленькая модель не подойдет, поэтому следует покупать открытые устройства для защиты. Сила тока, на которую рассчитан такой аппарат, уже намного больше. Обычно производят трехполюсные выключатели, но за последние годы много заводов стали выпускать четырехполюсные устройства. Их необходимо закреплять в шкафах со специальными рейками.
Если шкаф обладает классом безопасности от IP 55, то он может находиться на улице, в противном случае шкаф должен быть закреплен только в помещении.
Открытые устройства имеют одно очень важное преимущество перед маленькими. В них можно настроить необходимую силу тока, используя специальные проставки, которые закрепляются на контактах.
Автоматические выключатели могут различаться только в ширину, которая зависит от количества полюсов, другие их габариты неизменны.
Автоматы в закрытом корпусе
Эти автоматические выключатели сделаны из металла, который очень трудно плавится. Поэтому выключатели не пропускают влагу и их можно использовать в сложных условиях. Эти устройства могут выдерживать напряжение в 750 вольт и силу тока в двести ампер. А также они разделяются на различные виды:
- Электромагнитные.
- Тепловые.
- С возможностью регулировки.
Выбор зависит от целей применения автоматического выключателя.
Электромагнитные защитные устройства самые точные, а также быстрее всего отключают питание в случае необходимости.
Их применяют для того, чтобы контролировать работу различных станков или же другой техники, обладающей большой мощностью, так как они могут выдержать силу тока вплоть до семидесяти тысяч ампер. Автоматы всех видов бывают с двумя, тремя или четырьмя полюсами, по этой причине их можно применять для всех построек, жилых или же нежилых.
Устройства защитного отключения
Устройства защитного отключения или же УЗО предназначены для того, чтобы защитить человека от удара током. По этой причине они не должны быть единственными защитными устройствами в цепи, а применяться вместе с автоматическими выключателями. А также есть дифференциальные автоматы, в них уже встроено УЗО. Если же вы решили применять все по отдельности, то важно учесть, что сначала должно идти УЗО, а только потом автовыключатель. Если подключить наоборот, то при коротком замыкании сгорит устройство автоматического отключения из-за очень большой мощности.
В данной статье мы рассказали о применении автовыключателей и об их видах. А также определились с выбором номиналов автоматических выключателей по току. В данной статье будет описан правильный выбор номиналов автоматов по току.
Автоматические выключатели: каталог, цены и характеристики
Автоматический выключатель предназначается для защиты электросетей от перегрузок, коротких замыканий. Он устанавливается на электролиниях, питающих здания, оборудование. Базовыми конструктивными элементами электрического автоматического выключателя являются:
- быстродействующая э/м катушка отключения. Она нейтрализует электротоки коротких замыканий;
- тепловой расцепитель, функционирующий с временной выдержкой. Он отвечает за устранение перегрузок.
Регламентируются автоматические выключатели ГОСТом Р 50345-2010, в котором приведены нормы для устройств номинальным током (переменным) до 125 А и межфазным напряжением до 400 В, устанавливаемых в электросетях с частотой 50-60 Гц.
| Автоматические выключатели |
Отличие автовыключателей от дифавтоматов и УЗО
В отличие от автоматических выключателей постоянного или переменного тока, УЗО снимает напряжения с подключенных к нему проводов, когда в контролируемой цепи появляется ток утечки угрожающей величины. Но конструкция УЗО не предусматривает элементов для защиты от перегрузок, коротких замыканий. Дифференциальные автоматы устраняют все три угрозы (замыкания, перегрузки, утечки). По сути, это УЗО и автоматический выключатель в одном устройстве.
Типы автоматических выключателей
Автовыключатели классифицируются по:
- конструкции – воздушные и модульные;
- количеству полюсов базовой цепи: однополюсные, двухполюсные, четырехполюсные, трехполюсные автоматические выключатели;
- количеству фаз – однофазные, трехфазные, двухфазные автоматы;
- типу исполнения отсечки – неселективные либо селективные.
Полюсность и схемы подключения автоматических выключателей
Полюсность (фазность, модульность) – число пар проводов, подключаемых к автовыключателю. Пара – это 2 провода, один из которых является питающим и подключается на вход, а другой – к выходной клемме (он идет к нагрузке). Модели с полюсностью от двух и выше состоят из нескольких последовательно подключенных однополюсников.
ВАХ, время-токовая характеристика, напряжение, тип тока не зависят от данного параметра. Зато полюсность влияет на схему подключения выключателей, которая может быть:
- однофазной. Устройство устанавливается на фазный провод. Подключение вводного автомата тоже является однофазным, отличается тем, что при срабатывании выключателя размыкается не только фаза, но и нейтраль. Используются одно- либо двухполюсные модели;
- трехфазной. Она выполняется посредством схем «треугольник» и «звезда» (для трех- и четырехполюсных выключателей соответственно).
Маркировка автоматических выключателей
В маркировках указываются характеристики автоматических выключателей: A, B, C, D. Они означают кратность максимального тока, который кратковременно проходит через предохранитель без отключения. Это также определяет сферу применения устройств и является характеристикой срабатывания автоматического выключателя. Расшифровка следующая:
- A – срабатывают при токах 1,3 от номинальной его величины, монтируются в сетях, где нет кратковременных перегрузок в нормальном режиме;
- B – предназначены для установки в домовых, осветительных линиях, срабатывают при превышении тока в 3 и более раз по сравнению с номинальным;
- C – устройства общепромышленного назначения, отключение осуществляется при пятикратном превышении номинального электротока;
- D – предназначены для защиты линий, к которым подключены устройства со значительными пусковыми электротоками, отключение – при десятикратном превышении.
После буквы идет цифра, показывающая номинальный ток модели. Расшифровка маркировки приведена на рисунке:
| Маркировка автоматических выключателей |
Селективность автоматических выключателей
Селективностью называется особенность последовательно установленных защитных устройств обнаружить неполадки (перегрузки, замыкания) и отключить соответствующий элемент проводки тем выключателем, который необходим для изоляции именно этой зоны. Другие участки сети работают, как обычно. Селективность автоматических выключателей может быть:
- по току. Задаются различные значения тока отключения для автовыключателей. Максимальное значение у устройств, установленных на стороне питания;
- по времени. Устанавливается задержка времени срабатывания. Максимальную задержку имеет выключатель, установленный ближе всех к источнику электропитания.
Ознакомиться с картой селективности автоматических выключателей Вы можете в технической документации к устройствам.
Выбор автоматического выключателя по току нагрузки
Время-токовая характеристика автоматических выключателей – это величина, которая показывает зависимость времени срабатывания автоматического выключателя от силы электротока, который через него протекает. Номиналы показывают силу номинального тока, на который рассчитано устройство. Существуют следующие номиналы автоматических выключателей по току:
- автоматы 6А, 10А задействуются преимущественно в бытовом секторе, для отключения небольших (до 6 А) токов;
- автоматы 16А, 20А и 32А применяются в быту (для защиты коттеджей с высоконагруженной проводкой) и на производствах;
- автоматы 40А, 50А и 63А – это классические решения для большинства промышленных предприятий;
- автоматы 80А, 100А и 125А подходят для использования на предприятиях со значительной (обычно многочисленной) нагрузкой.
Номинальная отключающая способность автоматического выключателя подбирается в зависимости от предельной суммарной мощности нагрузки. Для стабильной работы системы модель подбирают так, чтобы ток отключения автоматического выключателя соответствовал реальной нагрузке с безопасным запасом.
Выбор автоматического выключателя по мощности
Чтобы определить суммарную нагрузку, необходимо сложить мощности всех устройств, постоянно работающих от электросети. Затем рассчитывают силу тока по формуле:
I = Pсуммарная мощность / Uнапряжение сети
Если нагрузка является реактивной (например, в случае с электродвигателями), в знаменатель добавляется еще один множитель – коэффициент мощности. Он указывается на табличке двигателя либо другого устройства. При отсутствии данной информации можно принять коэффициент равным 0,7. Таким образом, для двигателя мощностью 2500 Вт, подключенного в электросеть 220 В, формула расчета будет следующей:
I = 2500 / 220х0,7 = 16,23 А
Желательно предусмотреть запас по мощности, поскольку в сеть могут подключаться и другие потребители.
Прогрузка автоматических выключателей
Прогрузка – это проверка базовых характеристик автовыключателей (времени и тока срабатывания). Она выполняется с помощью специализированных прогрузочных устройств в электролабораториях. Детальная методика прогрузки автоматических выключателей зависит от типа самого предохранителя и устройства, используемого для его тестирования. Например, для проверки времени срабатывания можно применять «Сатурн-М», принцип работы которого базируется на искусственном создании замыкания за местом монтажа испытуемого предохранителя. Устройство позволяет плавно варьировать ток, измерять его силу, время от появления замыкания до момента, когда сработала защита.
Производители автоматических выключателей
Одними из наиболее популярных являются автоматические выключатели российского производства. Они доступны по цене и адаптированы к особенностям отечественного электроснабжения. Среди европейского оборудования необходимо отметить французские Legrand, немецкие ABB, Schneider. Также пользуются спросом китайские автоматы EKF, IEK.
Номиналы автоматических выключателей по току: таблица
Чтобы понимать основы электродинамики, сделать дома качественную, пожаробезопасную электрическую разводку, нужны минимальные знания в этой области. Не последнюю роль в этом играют номиналы автоматических выключателей по току. О том, какие они бывают и в чем заключается принцип их работы, рассказано в этой статье.
Номиналы автоматических выключателей по току
Автоматическими выключателями называются устройства, которые защищают электрические сети от перегруза, блуждающих токов, короткого замыкания. Поскольку они надежны и просты в использовании, их используют повсеместно в бытовой электросети.
Что такое номиналыПоскольку все электрические приборы потребляют разную мощность, то их рабочий ток неодинаковый. Поэтому автоматический защитный выключатель подбирается под номинал.
Автоматические выключатели нужны в каждой сетиОбратите внимание! Мощные промышленные оборудования потребляют множество ампер, поэтому для них есть свои показатели.
Какая стандартная линейка автоматических выключателей по току
По ПУЭ в каждом аппарате есть надпись, которая указывает на номинальное значение электрической энергии. Чтобы получить такую информацию, нужно просто рассмотреть корпус устройства. На нем есть буква и число. Всего для маркировки используются обычно три буквы — В, С и D. Числа обозначают количество заряда. Буква показывает временную характеристику или период, за который срабатывает прибор.
Маркировка оборудованияДля дома используются аппараты с первыми двумя буквами. В промышленности нужны защитные устройства D. Также применяются более мощные агрегаты, обозначенные буквами L, Z и K. У них номинальные значения выше, чем в бытовых, квартирных устройствах.
Стандартная линейка включает в себя мини-автоматы, воздушные автоматы, закрытые выключатели, устройства защитного отключения и дифференциальные автоматы.
Обратите внимание! В маркировке указываются также серия, рабочее напряжение, полюса и отключающая способность.
Показатели номинального тока на автоматических выключателям
В мини-моделях стандартные номиналы автоматов 25-32 А, поскольку они имеют минимальный функционал работы. Они оцениваются в низкую стоимость и не могут быть настроены вручную. Воздушные автоматы обладают большими размерами, открытым негерметичным корпусом и повышенной номинальной мощностью от 400 А. Закрытые выключатели используются для силовых потребителей. У них закрытый герметичный корпус, сравнительно небольшие габариты. Они работают с сетями до 3,2 кА. Их можно использовать в экстремальном влажном климате.
Значения на корпусе аппаратовК сведению! УЗО — самые популярные защитники бытовых электрических сетей. Они защищают квартирную электропроводку и жильцов от удара током. Они имеют номинальный ток от 10 А. Как и ряд других устройств, УЗО бывает однофазным, двухфазным и трехфазным.
Дифавтомат — гибридный аппарат, имеющий свойства УЗО. Им защищается проводка и обеспечивается защита от перегрузки. Его номинальное токовое значение 6-63 А.
Таблица номиналов автоматических выключателей
Главным критерием выбора электропроводки и защитного выключателя — номинальное и предельно допустимое значение тока в линии. Его можно определить как по конструкции оборудования, так и по таблице.
Таблица номиналовНоминалы автоматических выключателей по току более 100 А или менее указанного значения — это допустимые показатели коммутационных электронных аппаратов, способных включать, проводить и отключать электричество при нормальном условии в цепи. Согласно таблице, значения отличаются в зависимости от устройств, параметров сети. На них нужно обязательно опираться при покупке автоматов, чтобы надежно обезопасить сеть.
Номинальные характеристики автоматического выключателя
Номинальные характеристики автоматического выключателя даны в соответствии с выполняемыми им функциями. Полные технические характеристики, стандартные характеристики и различные испытания выключателей и автоматических выключателей IS 375/1951 можно найти в.
Автоматический выключатель необходим для выполнения следующих трех основных функций.
- Он должен обеспечивать размыкание неисправной цепи и отключение тока повреждения. Это описывается как отключающая способность автоматического выключателя
- Он должен быть способен замыкаться на короткое замыкание.Это относится к включающей способности автоматического выключателя
- Он должен выдерживать ток короткого замыкания в течение короткого времени, пока другой автоматический выключатель устраняет повреждение. Это относится к кратковременной мощности автоматического выключателя.
В дополнение к вышеуказанным номинальным значениям, автоматический выключатель должен быть указан в терминах
- Номинальное напряжение : Номинальное максимальное напряжение автоматического выключателя является наивысшим действующим напряжением, превышающим номинальное напряжение системы, на который рассчитан автоматический выключатель и является верхним пределом срабатывания.Номинальное напряжение выражается в кВ среднеквадратического значения и относится к фазному напряжению для трехфазной цепи.
- Номинальный ток: Номинальный нормальный ток автоматического выключателя — это действующее значение тока, который автоматический выключатель должен выдерживать при номинальной частоте и номинальном напряжении непрерывно при определенных условиях.
- Номинальная частота: Номинальная частота выключателя — это частота, на которой он рассчитан на работу.
- Рабочий режим : рабочий режим автоматического выключателя состоит из предписанного количества операций блока с установленными интервалами.
Отключающая способность:
Ток отключения — это действующее значение тока, которое автоматический выключатель должен отключить в момент размыкания контактов. Симметричный ток отключения — это действующее значение его симметричной составляющей. Однако, если в момент разъединения контактов волна все еще остается асимметричной, это называется асимметричным током отключения.
Отключающая способность (МВА) = Номинальный симметричный ток отключения (кА) × Номинальное рабочее напряжение (кВ) × √3
Включающая способность:
Автоматический выключатель может завершить полное короткое замыкание при включении. Это известно как включающая способность.
Включающая способность = 1,8 × √2 × Симметричная отключающая способность.
Кратковременный рейтинг:
Автоматический выключатель должен быть способен выдерживать большие токи безопасно и без чрезмерного напряжения в течение определенного короткого периода в замкнутом положении.Это называется краткосрочным рейтингом.
Это происходит в случае кратковременной неисправности, такой как возраст птицы на линиях передачи, и неисправность автоматически устраняется и сохраняется только в течение 1 или 2 секунд. По этой причине автоматические выключатели рассчитаны на короткое время и срабатывают только тогда, когда неисправность сохраняется в течение более длительного времени, чем указанный предел времени.
Другие факторы
Обычно ток короткого замыкания при различных ожидаемых уровнях напряжения стандартизируется при производстве автоматического выключателя с учетом увеличения токов замыкания в будущем из-за добавления различных источников.Уровень напряжения и ожидаемый ток короткого замыкания приведены ниже.
220кВ 40кА
110кВ 31,5кА
66кВ
11кВ 250МВА
433В 25МВА
240В 5МВА
Разные типы автоматических выключателей (масляные масляные выключатели MOCB) , Воздушные автоматические выключатели (ABCB), вакуумные выключатели (VCB), элегазовые выключатели и т. Д.
SF6 выключатели и VCB превосходят по своим характеристикам по сравнению с другими типами и, следовательно, выбраны для этой конкретной конструкции подстанции на 220 и 110 кВ. сторона и сторона 11 кВ соответственно.
Выбор автоматического выключателя — Руководство по устройству электроустановок
Выбор линейки автоматических выключателей определяется: электрическими характеристиками установки, окружающей средой, нагрузками и необходимостью дистанционного управления, а также типом предполагаемой системы связи.
Выбор выключателя
Выбор CB производится по:
- Электрические характеристики (переменный или постоянный ток, напряжение …) установки, для которой предназначен выключатель
- Окружающая среда: температура окружающей среды, в помещении киоска или распределительного щита, климатические условия и т. Д.
- Предполагаемый ток короткого замыкания в месте установки
- Характеристики защищаемых кабелей, шин, шинопроводов и области применения (распределение, двигатель …)
- Координация с вышестоящим и / или последующим устройством: селективность, каскадирование, координация с выключателем нагрузки, контактором …
- Эксплуатационные характеристики: требования (или нет) к дистанционному управлению и индикации и связанным вспомогательным контактам, вспомогательным катушкам отключения, соединению
- Правила монтажа; в частности: защита от поражения электрическим током и теплового воздействия (см. Защита от поражения электрическим током и электрического пожара)
- Характеристики нагрузки, такие как двигатели, люминесцентное освещение, светодиодное освещение, трансформаторы низкого / низкого напряжения
Следующие примечания относятся к выбору автоматического выключателя низкого напряжения для использования в распределительных сетях.
Выбор номинального тока в зависимости от температуры окружающей среды
Номинальный ток автоматического выключателя определяется для работы при данной температуре окружающей среды, как правило:
- 30 ° C для выключателей бытового типа в соответствии с IEC 60898 серия
- 40 ° C по умолчанию для автоматических выключателей промышленного типа в соответствии с серией IEC 60947. Однако может быть предложено другое значение.
Характеристики этих выключателей при различной температуре окружающей среды в основном зависят от технологии их расцепителей (см. Рис. х47).
Рис. H47 — Температура окружающей среды
Некомпенсированные термомагнитные расцепители
Автоматические выключатели с некомпенсированными тепловыми расцепителями имеют ток срабатывания, зависящий от температуры окружающей среды.
Автоматические выключатели с некомпенсированными тепловыми отключающими элементами имеют уровень тока отключения, который зависит от окружающей температуры. Если выключатель установлен в кожухе или в горячем месте (котельная и т. Д.), Ток, необходимый для отключения выключателя при перегрузке, будет значительно снижен.Когда температура, при которой находится выключатель, превышает его эталонную температуру, его номинальные характеристики будут «снижены». По этой причине производители выключателя предоставляют таблицы, в которых указаны факторы, которые следует применять при температурах, отличных от эталонной температуры выключателя. Из типичных примеров таких таблиц (см. Рис. h49) можно заметить, что более низкая температура, чем эталонное значение, приводит к повышению номинальной мощности автоматического выключателя. Кроме того, небольшие выключатели модульного типа, устанавливаемые рядом, как обычно показано на рис. , рис. h34, обычно устанавливаются в небольшом закрытом металлическом корпусе.В этой ситуации взаимный нагрев при прохождении нормальных токов нагрузки обычно требует их снижения в 0,8 раза.
Пример
Какой рейтинг (In) следует выбрать для iC60 N?
- Защита цепи, максимальный ток нагрузки которой оценивается в 34 А
- Устанавливается бок о бок с другими выключателями в закрытой распределительной коробке
- При температуре окружающей среды 60 ° C
Автоматический выключатель iC60N с номиналом 40 А будет снижен до 38.2 А в окружающем воздухе при 60 ° C (см. , рисунок h49). Однако, чтобы обеспечить взаимный нагрев в замкнутом пространстве, необходимо использовать указанный выше коэффициент 0,8, так что 38,2 x 0,8 = 30,5 A, что не подходит для нагрузки 34 A.
A 50 A автоматический выключатель, следовательно, будет выбран, что дает (пониженный) номинальный ток 47,6 x 0,8 = 38 A.
Компенсированные термомагнитные расцепители
Эти расцепители включают биметаллическую компенсирующую полосу, которая позволяет регулировать уставку тока отключения при перегрузке (Ir или Irth) в заданном диапазоне независимо от температуры окружающей среды.
Например:
- В некоторых странах система TT является стандартной для низковольтных распределительных систем, а бытовые (и аналогичные) установки защищены на рабочем месте автоматическим выключателем, предоставленным энергоснабжающим органом. Этот выключатель, помимо защиты от опасности косвенного прикосновения, срабатывает при перегрузке; в этом случае, если потребитель превышает текущий уровень, указанный в его договоре поставки с энергетическим органом. Автоматический выключатель (≤ 60 A) рассчитан на диапазон температур от — 5 ° C до + 40 ° C. Автоматические выключатели
- LV на номиналы ≤ 630 A обычно оснащаются компенсируемыми расцепителями для этого диапазона (от — 5 ° C до + 40 ° C)
Примеры таблиц, в которых приведены значения пониженного / повышенного тока в зависимости от температуры для цепи -выключатели с некомпенсированными тепловыми расцепителями
Тепловые характеристики автоматического выключателяприведены с учетом сечения и типа проводника (Cu или Al) в соответствии с IEC60947-1, таблицы 9 и 10 и IEC60898-1 и 2, таблица 10.
iC60 (МЭК 60947-2)
Рис.h48 — iC60 (IEC 60947-2) — значения пониженного / повышенного тока в зависимости от температуры окружающей среды
| Рейтинг | Температура окружающей среды (° C) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (А) | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 |
| 0,5 | 0,58 | 0,57 | 0.56 | 0,55 | 0,54 | 0,53 | 0,52 | 0,51 | 0,5 | 0,49 | 0,48 | 0,47 | 0,45 |
| 1 | 1,16 | 1,14 | 1,12 | 1,1 | 1,08 | 1,06 | 1,04 | 1,02 | 1 | 0,98 | 0,96 | 0,93 | 0,91 |
| 2 | 2.4 | 2,36 | 2,31 | 2,26 | 2,21 | 2,16 | 2,11 | 2,05 | 2 | 1,94 | 1,89 | 1,83 | 1,76 |
| 3 | 3,62 | 3,55 | 3,48 | 3,4 | 3,32 | 3,25 | 3,17 | 3,08 | 3 | 2,91 | 2,82 | 2,73 | 2,64 |
| 4 | 4.83 | 4,74 | 4,64 | 4,54 | 4,44 | 4,33 | 4,22 | 4,11 | 4 | 3,88 | 3,76 | 3,64 | 3,51 |
| 6 | 7,31 | 7,16 | 7,01 | 6,85 | 6,69 | 6,52 | 6,35 | 6,18 | 6 | 5,81 | 5,62 | 5,43 | 5,22 |
| 10 | 11.7 | 11,5 | 11,3 | 11,1 | 10,9 | 10,7 | 10,5 | 10,2 | 10 | 9,8 | 9,5 | 9,3 | 9 |
| 13 | 15,1 | 14,8 | 14,6 | 14,3 | 14,1 | 13,8 | 13,6 | 13,3 | 13 | 12,7 | 12,4 | 12,1 | 11,8 |
| 16 | 18.6 | 18,3 | 18 | 17,7 | 17,3 | 17 | 16,7 | 16,3 | 16 | 15,7 | 15,3 | 14,9 | 14,5 |
| 20 | 23 | 22,7 | 22,3 | 21,9 | 21,6 | 21,2 | 20,8 | 20,4 | 20 | 19,6 | 19,2 | 18,7 | 18,3 |
| 25 | 28.5 | 28,1 | 27,6 | 27,2 | 26,8 | 26,4 | 25,9 | 25,5 | 25 | 24,5 | 24,1 | 23,6 | 23,1 |
| 32 | 37,1 | 36,5 | 35,9 | 35,3 | 34,6 | 34 | 33,3 | 32,7 | 32 | 31,3 | 30,6 | 29,9 | 29,1 |
| 40 | 46.4 | 45,6 | 44,9 | 44,1 | 43,3 | 42,5 | 41,7 | 40,9 | 40 | 39,1 | 38,2 | 37,3 | 36,4 |
| 50 | 58,7 | 57,7 | 56,7 | 55,6 | 54,5 | 53,4 | 52,3 | 51,2 | 50 | 48,8 | 47,6 | 46,3 | 45 |
| 63 | 74.9 | 73,5 | 72,1 | 70,7 | 69,2 | 67,7 | 66,2 | 64,6 | 63 | 61,4 | 59,7 | 57,9 | 56,1 |
Compact NSX100-250 с расцепителями TM-D или TM-G
Рис. H49 — Compact NSX100-250, оборудованный расцепителями TM-D или TM-G — номинальные / пониженные значения тока в зависимости от температуры окружающей среды
| Рейтинг | Температура окружающей среды (° C) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (А) | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 |
| 16 | 18.4 | 18,7 | 18 | 18 | 17 | 16,6 | 16 | 15,6 | 15,2 | 14,8 | 14,5 | 14 | 13,8 |
| 25 | 28,8 | 28 | 27,5 | 25 | 26,3 | 25,6 | 25 | 24,5 | 24 | 23,5 | 23 | 22 | 21 |
| 32 | 36.8 | 36 | 35,2 | 34,4 | 33,6 | 32,8 | 32 | 31,3 | 30,5 | 30 | 29,5 | 29 | 28,5 |
| 40 | 46 | 45 | 44 | 43 | 42 | 41 | 40 | 39 | 38 | 37 | 36 | 35 | 34 |
| 50 | 57.5 | 56 | 55 | 54 | 52,5 | 51 | 50 | 49 | 48 | 47 | 46 | 45 | 44 |
| 63 | 72 | 71 | 69 | 68 | 66 | 65 | 63 | 61,5 | 60 | 58 | 57 | 55 | 54 |
| 80 | 92 | 90 | 88 | 86 | 84 | 82 | 80 | 78 | 76 | 74 | 72 | 70 | 68 |
| 100 | 115 | 113 | 110 | 108 | 105 | 103 | 100 | 97.5 | 95 | 92,5 | 90 | 87,5 | 85 |
| 125 | 144 | 141 | 138 | 134 | 131 | 128 | 125 | 122 | 119 | 116 | 113 | 109 | 106 |
| 160 | 184 | 180 | 176 | 172 | 168 | 164 | 160 | 156 | 152 | 148 | 144 | 140 | 136 |
| 200 | 230 | 225 | 220 | 215 | 210 | 205 | 200 | 195 | 190 | 185 | 180 | 175 | 170 |
| 250 | 288 | 281 | 277 | 269 | 263 | 256 | 250 | 244 | 238 | 231 | 225 | 219 | 213 |
Электронные расцепители
Электронные расцепители очень стабильны при изменении температурных уровней.
Важным преимуществом электронных расцепителей является их стабильная работа в изменяющихся температурных условиях.Однако само распределительное устройство часто налагает эксплуатационные ограничения при повышенных температурах, поэтому производители обычно предоставляют рабочую диаграмму, связывающую максимальные значения допустимых уровней тока срабатывания с температурой окружающей среды (см. , рис. h50).
Более того, электронные расцепители могут предоставить информацию, которая может быть использована для лучшего управления распределением электроэнергии, включая энергоэффективность и качество электроэнергии.
Рис. H50 — Снижение номинальных характеристик автоматического выключателя Masterpact MTZ2 в зависимости от температуры
| Тип выдвижения Masterpact | МТЗ2 Н1 — х2 — х3 — х4 -L1 -х20 | ||||||
|---|---|---|---|---|---|---|---|
| 08 | 10 | 12 | 16 | 20 [а] | 20 [b] | ||
| Температура окружающей среды (° C) | |||||||
| Спереди или сзади по горизонтали | 40 | 800 | 1000 | 1250 | 1600 | 2000 | 2000 |
| 45 | |||||||
| 50 | |||||||
| 55 | |||||||
| 60 | 1900 | ||||||
| 65 | 1830 | 1950 | |||||
| 70 | 1520 | 1750 | 1900 | ||||
| Задняя вертикальная | 40 | 800 | 1000 | 1250 | 1600 | 2000 | 2000 |
| 45 | |||||||
| 50 | |||||||
| 55 | |||||||
| 60 | |||||||
| 65 | |||||||
| 70 | |||||||
- ^ Тип: h2 / h3 / h4
- ^ Тип: L1
Выбор порога срабатывания мгновенного или кратковременного срабатывания
На рисунке h51 ниже приведены основные характеристики расцепителей мгновенного действия или с кратковременной задержкой.
Рис. H51 — Различные устройства отключения, мгновенные или с кратковременной задержкой
| Тип | Расцепитель | Приложения |
|---|---|---|
| Низкое значение тип B |
| |
| Стандартная настройка тип C |
| |
| Высокая установка типа D или K |
| |
| 12 дюймов типа МА |
|
Выбор автоматического выключателя в соответствии с предполагаемым током короткого замыкания
Установка низковольтного выключателя требует, чтобы его отключающая способность при коротком замыкании (или отключающая способность автоматического выключателя вместе с соответствующим устройством) была равна или превышала расчетный ожидаемый ток короткого замыкания в точке его установки.
Установка автоматического выключателя в установке низкого напряжения должна соответствовать одному из двух следующих условий:
- Либо иметь номинальную отключающую способность при коротком замыкании Icu (или Icn), которая равна или превышает ожидаемый ток короткого замыкания, рассчитанный для точки установки, либо
- Если это не так, быть связанным с другим устройством, которое расположено выше по потоку и которое имеет требуемую отключающую способность при коротком замыкании
Во втором случае характеристики двух устройств должны быть согласованы таким образом, чтобы энергия, разрешенная для прохождения через вышестоящее устройство, не должна превышать ту, которую может выдержать последующее устройство и все связанные с ним кабели, провода и другие компоненты, без каких-либо повреждений.Этот метод с успехом применяется в:
- Объединения предохранителей и автоматических выключателей
- Объединения токоограничивающих автоматических выключателей и стандартных автоматических выключателей.
Метод известен как «каскадирование» (см. «Координация между автоматическими выключателями»).
Автоматические выключатели для IT-систем
В системе IT автоматические выключатели могут столкнуться с необычной ситуацией, называемой двойным замыканием на землю, когда второе замыкание на землю происходит в присутствии первого замыкания на противоположной стороне автоматического выключателя (см. , рисунок h52).
В этом случае автоматический выключатель должен устранить короткое замыкание с помощью межфазного напряжения на одном полюсе вместо напряжения между фазой и нейтралью. В такой ситуации отключающая способность выключателя может быть изменена.
Приложение H стандарта IEC60947-2 рассматривает эту ситуацию, и автоматический выключатель, используемый в системе IT, должен быть испытан в соответствии с этим приложением.
Если автоматический выключатель не был испытан в соответствии с настоящим приложением, на паспортной табличке должна использоваться маркировка в виде символа.
Регламент некоторых стран может добавлять дополнительные требования.
Рис. H52 — Ситуация двойного замыкания на землю
Выбор автоматических выключателей в качестве главных вводов и фидеров
Установка с питанием от одного трансформатора
Если трансформатор расположен на подстанции потребителя, согласно определенным национальным стандартам требуется автоматический выключатель низкого напряжения, в котором разомкнутые контакты хорошо видны, например: выкатной автоматический выключатель.
Пример
(см. рис. х53)
Какой тип автоматического выключателя подходит для главного выключателя установки, питаемой от трехфазного трансформатора среднего / низкого напряжения (400 В) 250 кВА на подстанции потребителя?
В трансформаторе = 360 А
Isc (3 фазы) = 9 кА
Compact NSX400N с регулируемым диапазоном отключающих устройств от 160 до 400 A и отключающей способностью при коротком замыкании (Icu) 50 кА будет подходящим выбором для этой работы.
Рис. H53 — Пример трансформатора на подстанции потребителя
Установка с питанием от нескольких трансформаторов параллельно
(см. рис. х54)
- Каждый выключатель фидера CBP должен быть способен отключать полный ток короткого замыкания от всех трансформаторов, подключенных к шинам: Isc1 + Isc2 + Isc3
- Главные автоматические выключатели CBM должны выдерживать максимальный ток короткого замыкания (например) Isc2 + Isc3 только для короткого замыкания, расположенного на стороне входа CBM1.
Из этих соображений будет видно, что автоматический выключатель наименьшего трансформатора будет подвергаться наибольшему уровню тока короткого замыкания в этих обстоятельствах, в то время как выключатель наибольшего трансформатора пройдет наименьший уровень короткого замыкания. -схемный ток
- Номинальные параметры CBM должны выбираться в соответствии с номинальными значениями кВА соответствующих трансформаторов.
Рис.h54 — Трансформаторы параллельно
Примечание: Существенные условия для успешной работы трехфазных трансформаторов, включенных параллельно, можно резюмировать следующим образом:
1. фазовый сдвиг напряжений от первичного к вторичному должен быть одинаковым во всех параллельно включенных блоках.
2. Соотношение напряжения холостого хода между первичной и вторичной обмотками должно быть одинаковым во всех блоках.
3. Напряжение полного сопротивления короткого замыкания (Zsc%) должно быть одинаковым для всех блоков.
Например, трансформатор на 750 кВА с Zsc = 6% будет правильно разделять нагрузку с трансформатором на 1000 кВА с Zsc, равным 6%, т.е.е. трансформаторы будут загружены автоматически пропорционально их номинальной мощности в кВА. Для трансформаторов, имеющих коэффициент мощности более 2 кВА, параллельная работа не рекомендуется.
На рисунке h56 для наиболее обычного расположения (2 или 3 трансформатора с одинаковой мощностью кВА) указаны максимальные токи короткого замыкания, которым подвергаются основные и главные выключатели (CBM и CBP, соответственно, в , рисунок h55). В его основе лежат следующие гипотезы:
- Мощность трехфазного короткого замыкания на стороне СН трансформатора составляет 500 МВА
- Трансформаторы стандартные 20/0.Распределительные устройства 4 кВ, указанные в перечне
- Кабели от каждого трансформатора до его выключателя низкого напряжения состоят из 5 метров одножильных проводов
- Между каждым CBM входящей цепи и каждым CBP исходящей цепи есть 1 метр сборной шины
- Распределительное устройство устанавливается в закрытом распределительном щите, монтируемом на полу, при температуре окружающего воздуха 30 ° C
Пример
(см. рисунок h55)
Выбор автоматического выключателя для режима CBM
Для трансформатора 800 кВА In = 1155 А; Icu (минимум) = 38 кА (из Рисунок h56), CBM, указанный в таблице, представляет собой Compact NS1250N (Icu = 50 кА)
Выбор автоматического выключателя для режима CBP
С.c. Отключающая способность (Icu), необходимая для этих автоматических выключателей, указана на рисунке Рисунок h56 как 56 кА.
Рекомендуемым выбором для трех исходящих цепей 1, 2 и 3 были бы токоограничивающие автоматические выключатели типов NSX400 H, NSX250 H и NSX100 H. Номинал Icu в каждом случае = 70 кА.
Эти автоматические выключатели обладают следующими преимуществами:
- Полная селективность с выключателями на входе (CBM)
- Использование «каскадного» метода с связанной с ним экономией на всех последующих компонентах
Рис.h55 — Трансформаторы параллельно
Рис. H56 — Максимальные значения тока короткого замыкания, прерываемые автоматическими выключателями ввода и фидера (CBM и CBP соответственно) для нескольких трансформаторов, включенных параллельно
| Количество и номинальные значения кВА трансформаторов 20 / 0,4 кВ | Минимальная отключающая способность S.C главных выключателей (Icu) кА | Общая селективность главных автоматических выключателей (CBM) с исходящими автоматическими выключателями (CBP) | Минимальная отключающая способность основных выключателей (Icu) кА | Номинальный ток In главного выключателя (CPB) 250A |
|---|---|---|---|---|
| 2 х 400 | 14 | МТЗ1 08х2 / МТЗ2 08Н1 / НС800Н | 28 | NSX100-630F |
| 3 х 400 | 28 | МТЗ1 08х2 / МТЗ2 08Н1 / НС800Н | 42 | NSX100-630N |
| 2 х 630 | 22 | МТЗ1 10х2 / МТЗ2 10Н1 / НС1000Н | 44 | NSX100-630N |
| 3 х 630 | 44 | МТЗ1 10х3 / МТЗ2 10Н1 / НС1000Н | 66 | NSX100-630S |
| 2 х 800 | 19 | МТЗ1 12х2 / МТЗ2 12Н1 / НС1250Н | 38 | NSX100-630N |
| 3 х 800 | 38 | МТЗ1 12х2 / МТЗ2 12Н1 / НС1250Н | 57 | NSX100-630H |
| 2 х 1000 | 23 | МТЗ1 16х2 / МТЗ2 16Н1 / НС1600Н | 46 | NSX100-630N |
| 3 X 1000 | 46 | МТЗ1 16х3 / МТЗ2 16х2 / НС1600Н | 69 | NSX100-630H |
| 2 х 1250 | 29 | МТЗ2 20Н1 / НС2000Н | 58 | NSX100-630H |
| 3 X 1250 | 58 | МТЗ2 20х2 / НС2000Н | 87 | NSX100-630S |
| 2 х 1600 | 36 | МТЗ2 25Н1 / НС2500Н | 72 | NSX100-630S |
| 3 х 1600 | 72 | МТЗ2 25х3 / НС2500Х | 108 | NSX100-630L |
| 2 X 2000 | 45 | МТЗ2 32х2 / НС3200Н | 90 | NSX100-630S |
| 3 X 2000 | 90 | МТЗ2 32х3 | 135 | NSX100-630L |
Выбор выключателей фидера и конечного контура
Уровни тока короткого замыкания в любой точке установки можно узнать из таблиц.
Использование таблицы G42
Из этой таблицы можно быстро определить значение трехфазного тока короткого замыкания для любой точки установки, зная:
- Значение тока короткого замыкания в точке перед током, предназначенным для соответствующего выключателя
- Длина, гр.s.a., и состав проводников между двумя точками
Затем может быть выбран автоматический выключатель, рассчитанный на отключающую способность при коротком замыкании, превышающую табличное значение.
Детальный расчет уровня тока короткого замыкания
Для более точного расчета тока короткого замыкания, в частности, когда отключающая способность выключателя по току короткого замыкания немного меньше значения, указанного в таблице, необходимо использовать метод, указанный в разделе Ток короткого замыкания. .
Двухполюсные выключатели (для фазы и нейтрали) только с одним защищенным полюсом
Эти выключатели обычно снабжены устройством защиты от перегрузки по току только на фазном полюсе и могут использоваться в схемах TT, TN-S и IT. Однако в схеме ИТ должны соблюдаться следующие условия:
- Условие (B) таблицы в Рисунок G68 для защиты нейтрального проводника от перегрузки по току в случае двойного замыкания
- Номинальный ток отключения при коротком замыкании: двухполюсный выключатель фаза-нейтраль должен быть способен отключать на одном полюсе (при межфазном напряжении) ток двойного короткого замыкания
- Защита от непрямого прикосновения: эта защита обеспечивается согласно правилам для ИТ-схем
Выбор автоматического выключателя — Руководство по устройству электроустановок
Выбор линейки автоматических выключателей определяется: электрическими характеристиками установки, окружающей средой, нагрузками и необходимостью дистанционного управления, а также типом предполагаемой системы связи.
Выбор выключателя
Выбор CB производится по:
- Электрические характеристики (переменный или постоянный ток, напряжение…) установки, для которой предназначен выключатель
- Окружающая среда: температура окружающей среды, в помещении киоска или распределительного щита, климатические условия и т. Д.
- Предполагаемый ток короткого замыкания в месте установки
- Характеристики защищаемых кабелей, шин, шинопроводов и области применения (распределение, двигатель …)
- Координация с вышестоящим и / или последующим устройством: селективность, каскадирование, координация с выключателем нагрузки, контактором…
- Эксплуатационные характеристики: требования (или нет) к дистанционному управлению и индикации и связанным вспомогательным контактам, вспомогательным катушкам отключения, соединению
- Правила монтажа; в частности: защита от поражения электрическим током и теплового воздействия (см. Защита от поражения электрическим током и электрического пожара)
- Характеристики нагрузки, такие как двигатели, люминесцентное освещение, светодиодное освещение, трансформаторы низкого / низкого напряжения
Следующие примечания относятся к выбору автоматического выключателя низкого напряжения для использования в распределительных сетях.
Выбор номинального тока в зависимости от температуры окружающей среды
Номинальный ток автоматического выключателя определяется для работы при данной температуре окружающей среды, как правило:
- 30 ° C для выключателей бытового типа в соответствии с IEC 60898 серия
- 40 ° C по умолчанию для автоматических выключателей промышленного типа в соответствии с серией IEC 60947. Однако может быть предложено другое значение.
Характеристики этих выключателей при различной температуре окружающей среды в основном зависят от технологии их расцепителей (см. Рис. х47).
Рис. H47 — Температура окружающей среды
Некомпенсированные термомагнитные расцепители
Автоматические выключатели с некомпенсированными тепловыми расцепителями имеют ток срабатывания, зависящий от температуры окружающей среды.
Автоматические выключатели с некомпенсированными тепловыми отключающими элементами имеют уровень тока отключения, который зависит от окружающей температуры. Если выключатель установлен в кожухе или в горячем месте (котельная и т. Д.), Ток, необходимый для отключения выключателя при перегрузке, будет значительно снижен.Когда температура, при которой находится выключатель, превышает его эталонную температуру, его номинальные характеристики будут «снижены». По этой причине производители выключателя предоставляют таблицы, в которых указаны факторы, которые следует применять при температурах, отличных от эталонной температуры выключателя. Из типичных примеров таких таблиц (см. Рис. h49) можно заметить, что более низкая температура, чем эталонное значение, приводит к повышению номинальной мощности автоматического выключателя. Кроме того, небольшие выключатели модульного типа, устанавливаемые рядом, как обычно показано на рис. , рис. h34, обычно устанавливаются в небольшом закрытом металлическом корпусе.В этой ситуации взаимный нагрев при прохождении нормальных токов нагрузки обычно требует их снижения в 0,8 раза.
Пример
Какой рейтинг (In) следует выбрать для iC60 N?
- Защита цепи, максимальный ток нагрузки которой оценивается в 34 А
- Устанавливается бок о бок с другими выключателями в закрытой распределительной коробке
- При температуре окружающей среды 60 ° C
Автоматический выключатель iC60N с номиналом 40 А будет снижен до 38.2 А в окружающем воздухе при 60 ° C (см. , рисунок h49). Однако, чтобы обеспечить взаимный нагрев в замкнутом пространстве, необходимо использовать указанный выше коэффициент 0,8, так что 38,2 x 0,8 = 30,5 A, что не подходит для нагрузки 34 A.
A 50 A автоматический выключатель, следовательно, будет выбран, что дает (пониженный) номинальный ток 47,6 x 0,8 = 38 A.
Компенсированные термомагнитные расцепители
Эти расцепители включают биметаллическую компенсирующую полосу, которая позволяет регулировать уставку тока отключения при перегрузке (Ir или Irth) в заданном диапазоне независимо от температуры окружающей среды.
Например:
- В некоторых странах система TT является стандартной для низковольтных распределительных систем, а бытовые (и аналогичные) установки защищены на рабочем месте автоматическим выключателем, предоставленным энергоснабжающим органом. Этот выключатель, помимо защиты от опасности косвенного прикосновения, срабатывает при перегрузке; в этом случае, если потребитель превышает текущий уровень, указанный в его договоре поставки с энергетическим органом. Автоматический выключатель (≤ 60 A) рассчитан на диапазон температур от — 5 ° C до + 40 ° C. Автоматические выключатели
- LV на номиналы ≤ 630 A обычно оснащаются компенсируемыми расцепителями для этого диапазона (от — 5 ° C до + 40 ° C)
Примеры таблиц, в которых приведены значения пониженного / повышенного тока в зависимости от температуры для цепи -выключатели с некомпенсированными тепловыми расцепителями
Тепловые характеристики автоматического выключателяприведены с учетом сечения и типа проводника (Cu или Al) в соответствии с IEC60947-1, таблицы 9 и 10 и IEC60898-1 и 2, таблица 10.
iC60 (МЭК 60947-2)
Рис.h48 — iC60 (IEC 60947-2) — значения пониженного / повышенного тока в зависимости от температуры окружающей среды
| Рейтинг | Температура окружающей среды (° C) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (А) | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 |
| 0,5 | 0,58 | 0,57 | 0.56 | 0,55 | 0,54 | 0,53 | 0,52 | 0,51 | 0,5 | 0,49 | 0,48 | 0,47 | 0,45 |
| 1 | 1,16 | 1,14 | 1,12 | 1,1 | 1,08 | 1,06 | 1,04 | 1,02 | 1 | 0,98 | 0,96 | 0,93 | 0,91 |
| 2 | 2.4 | 2,36 | 2,31 | 2,26 | 2,21 | 2,16 | 2,11 | 2,05 | 2 | 1,94 | 1,89 | 1,83 | 1,76 |
| 3 | 3,62 | 3,55 | 3,48 | 3,4 | 3,32 | 3,25 | 3,17 | 3,08 | 3 | 2,91 | 2,82 | 2,73 | 2,64 |
| 4 | 4.83 | 4,74 | 4,64 | 4,54 | 4,44 | 4,33 | 4,22 | 4,11 | 4 | 3,88 | 3,76 | 3,64 | 3,51 |
| 6 | 7,31 | 7,16 | 7,01 | 6,85 | 6,69 | 6,52 | 6,35 | 6,18 | 6 | 5,81 | 5,62 | 5,43 | 5,22 |
| 10 | 11.7 | 11,5 | 11,3 | 11,1 | 10,9 | 10,7 | 10,5 | 10,2 | 10 | 9,8 | 9,5 | 9,3 | 9 |
| 13 | 15,1 | 14,8 | 14,6 | 14,3 | 14,1 | 13,8 | 13,6 | 13,3 | 13 | 12,7 | 12,4 | 12,1 | 11,8 |
| 16 | 18.6 | 18,3 | 18 | 17,7 | 17,3 | 17 | 16,7 | 16,3 | 16 | 15,7 | 15,3 | 14,9 | 14,5 |
| 20 | 23 | 22,7 | 22,3 | 21,9 | 21,6 | 21,2 | 20,8 | 20,4 | 20 | 19,6 | 19,2 | 18,7 | 18,3 |
| 25 | 28.5 | 28,1 | 27,6 | 27,2 | 26,8 | 26,4 | 25,9 | 25,5 | 25 | 24,5 | 24,1 | 23,6 | 23,1 |
| 32 | 37,1 | 36,5 | 35,9 | 35,3 | 34,6 | 34 | 33,3 | 32,7 | 32 | 31,3 | 30,6 | 29,9 | 29,1 |
| 40 | 46.4 | 45,6 | 44,9 | 44,1 | 43,3 | 42,5 | 41,7 | 40,9 | 40 | 39,1 | 38,2 | 37,3 | 36,4 |
| 50 | 58,7 | 57,7 | 56,7 | 55,6 | 54,5 | 53,4 | 52,3 | 51,2 | 50 | 48,8 | 47,6 | 46,3 | 45 |
| 63 | 74.9 | 73,5 | 72,1 | 70,7 | 69,2 | 67,7 | 66,2 | 64,6 | 63 | 61,4 | 59,7 | 57,9 | 56,1 |
Compact NSX100-250 с расцепителями TM-D или TM-G
Рис. H49 — Compact NSX100-250, оборудованный расцепителями TM-D или TM-G — номинальные / пониженные значения тока в зависимости от температуры окружающей среды
| Рейтинг | Температура окружающей среды (° C) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (А) | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 |
| 16 | 18.4 | 18,7 | 18 | 18 | 17 | 16,6 | 16 | 15,6 | 15,2 | 14,8 | 14,5 | 14 | 13,8 |
| 25 | 28,8 | 28 | 27,5 | 25 | 26,3 | 25,6 | 25 | 24,5 | 24 | 23,5 | 23 | 22 | 21 |
| 32 | 36.8 | 36 | 35,2 | 34,4 | 33,6 | 32,8 | 32 | 31,3 | 30,5 | 30 | 29,5 | 29 | 28,5 |
| 40 | 46 | 45 | 44 | 43 | 42 | 41 | 40 | 39 | 38 | 37 | 36 | 35 | 34 |
| 50 | 57.5 | 56 | 55 | 54 | 52,5 | 51 | 50 | 49 | 48 | 47 | 46 | 45 | 44 |
| 63 | 72 | 71 | 69 | 68 | 66 | 65 | 63 | 61,5 | 60 | 58 | 57 | 55 | 54 |
| 80 | 92 | 90 | 88 | 86 | 84 | 82 | 80 | 78 | 76 | 74 | 72 | 70 | 68 |
| 100 | 115 | 113 | 110 | 108 | 105 | 103 | 100 | 97.5 | 95 | 92,5 | 90 | 87,5 | 85 |
| 125 | 144 | 141 | 138 | 134 | 131 | 128 | 125 | 122 | 119 | 116 | 113 | 109 | 106 |
| 160 | 184 | 180 | 176 | 172 | 168 | 164 | 160 | 156 | 152 | 148 | 144 | 140 | 136 |
| 200 | 230 | 225 | 220 | 215 | 210 | 205 | 200 | 195 | 190 | 185 | 180 | 175 | 170 |
| 250 | 288 | 281 | 277 | 269 | 263 | 256 | 250 | 244 | 238 | 231 | 225 | 219 | 213 |
Электронные расцепители
Электронные расцепители очень стабильны при изменении температурных уровней.
Важным преимуществом электронных расцепителей является их стабильная работа в изменяющихся температурных условиях.Однако само распределительное устройство часто налагает эксплуатационные ограничения при повышенных температурах, поэтому производители обычно предоставляют рабочую диаграмму, связывающую максимальные значения допустимых уровней тока срабатывания с температурой окружающей среды (см. , рис. h50).
Более того, электронные расцепители могут предоставить информацию, которая может быть использована для лучшего управления распределением электроэнергии, включая энергоэффективность и качество электроэнергии.
Рис. H50 — Снижение номинальных характеристик автоматического выключателя Masterpact MTZ2 в зависимости от температуры
| Тип выдвижения Masterpact | МТЗ2 Н1 — х2 — х3 — х4 -L1 -х20 | ||||||
|---|---|---|---|---|---|---|---|
| 08 | 10 | 12 | 16 | 20 [а] | 20 [b] | ||
| Температура окружающей среды (° C) | |||||||
| Спереди или сзади по горизонтали | 40 | 800 | 1000 | 1250 | 1600 | 2000 | 2000 |
| 45 | |||||||
| 50 | |||||||
| 55 | |||||||
| 60 | 1900 | ||||||
| 65 | 1830 | 1950 | |||||
| 70 | 1520 | 1750 | 1900 | ||||
| Задняя вертикальная | 40 | 800 | 1000 | 1250 | 1600 | 2000 | 2000 |
| 45 | |||||||
| 50 | |||||||
| 55 | |||||||
| 60 | |||||||
| 65 | |||||||
| 70 | |||||||
- ^ Тип: h2 / h3 / h4
- ^ Тип: L1
Выбор порога срабатывания мгновенного или кратковременного срабатывания
На рисунке h51 ниже приведены основные характеристики расцепителей мгновенного действия или с кратковременной задержкой.
Рис. H51 — Различные устройства отключения, мгновенные или с кратковременной задержкой
| Тип | Расцепитель | Приложения |
|---|---|---|
| Низкое значение тип B |
| |
| Стандартная настройка тип C |
| |
| Высокая установка типа D или K |
| |
| 12 дюймов типа МА |
|
Выбор автоматического выключателя в соответствии с предполагаемым током короткого замыкания
Установка низковольтного выключателя требует, чтобы его отключающая способность при коротком замыкании (или отключающая способность автоматического выключателя вместе с соответствующим устройством) была равна или превышала расчетный ожидаемый ток короткого замыкания в точке его установки.
Установка автоматического выключателя в установке низкого напряжения должна соответствовать одному из двух следующих условий:
- Либо иметь номинальную отключающую способность при коротком замыкании Icu (или Icn), которая равна или превышает ожидаемый ток короткого замыкания, рассчитанный для точки установки, либо
- Если это не так, быть связанным с другим устройством, которое расположено выше по потоку и которое имеет требуемую отключающую способность при коротком замыкании
Во втором случае характеристики двух устройств должны быть согласованы таким образом, чтобы энергия, разрешенная для прохождения через вышестоящее устройство, не должна превышать ту, которую может выдержать последующее устройство и все связанные с ним кабели, провода и другие компоненты, без каких-либо повреждений.Этот метод с успехом применяется в:
- Объединения предохранителей и автоматических выключателей
- Объединения токоограничивающих автоматических выключателей и стандартных автоматических выключателей.
Метод известен как «каскадирование» (см. «Координация между автоматическими выключателями»).
Автоматические выключатели для IT-систем
В системе IT автоматические выключатели могут столкнуться с необычной ситуацией, называемой двойным замыканием на землю, когда второе замыкание на землю происходит в присутствии первого замыкания на противоположной стороне автоматического выключателя (см. , рисунок h52).
В этом случае автоматический выключатель должен устранить короткое замыкание с помощью межфазного напряжения на одном полюсе вместо напряжения между фазой и нейтралью. В такой ситуации отключающая способность выключателя может быть изменена.
Приложение H стандарта IEC60947-2 рассматривает эту ситуацию, и автоматический выключатель, используемый в системе IT, должен быть испытан в соответствии с этим приложением.
Если автоматический выключатель не был испытан в соответствии с настоящим приложением, на паспортной табличке должна использоваться маркировка в виде символа.
Регламент некоторых стран может добавлять дополнительные требования.
Рис. H52 — Ситуация двойного замыкания на землю
Выбор автоматических выключателей в качестве главных вводов и фидеров
Установка с питанием от одного трансформатора
Если трансформатор расположен на подстанции потребителя, согласно определенным национальным стандартам требуется автоматический выключатель низкого напряжения, в котором разомкнутые контакты хорошо видны, например: выкатной автоматический выключатель.
Пример
(см. рис. х53)
Какой тип автоматического выключателя подходит для главного выключателя установки, питаемой от трехфазного трансформатора среднего / низкого напряжения (400 В) 250 кВА на подстанции потребителя?
В трансформаторе = 360 А
Isc (3 фазы) = 9 кА
Compact NSX400N с регулируемым диапазоном отключающих устройств от 160 до 400 A и отключающей способностью при коротком замыкании (Icu) 50 кА будет подходящим выбором для этой работы.
Рис. H53 — Пример трансформатора на подстанции потребителя
Установка с питанием от нескольких трансформаторов параллельно
(см. рис. х54)
- Каждый выключатель фидера CBP должен быть способен отключать полный ток короткого замыкания от всех трансформаторов, подключенных к шинам: Isc1 + Isc2 + Isc3
- Главные автоматические выключатели CBM должны выдерживать максимальный ток короткого замыкания (например) Isc2 + Isc3 только для короткого замыкания, расположенного на стороне входа CBM1.
Из этих соображений будет видно, что автоматический выключатель наименьшего трансформатора будет подвергаться наибольшему уровню тока короткого замыкания в этих обстоятельствах, в то время как выключатель наибольшего трансформатора пройдет наименьший уровень короткого замыкания. -схемный ток
- Номинальные параметры CBM должны выбираться в соответствии с номинальными значениями кВА соответствующих трансформаторов.
Рис.h54 — Трансформаторы параллельно
Примечание: Существенные условия для успешной работы трехфазных трансформаторов, включенных параллельно, можно резюмировать следующим образом:
1. фазовый сдвиг напряжений от первичного к вторичному должен быть одинаковым во всех параллельно включенных блоках.
2. Соотношение напряжения холостого хода между первичной и вторичной обмотками должно быть одинаковым во всех блоках.
3. Напряжение полного сопротивления короткого замыкания (Zsc%) должно быть одинаковым для всех блоков.
Например, трансформатор на 750 кВА с Zsc = 6% будет правильно разделять нагрузку с трансформатором на 1000 кВА с Zsc, равным 6%, т.е.е. трансформаторы будут загружены автоматически пропорционально их номинальной мощности в кВА. Для трансформаторов, имеющих коэффициент мощности более 2 кВА, параллельная работа не рекомендуется.
На рисунке h56 для наиболее обычного расположения (2 или 3 трансформатора с одинаковой мощностью кВА) указаны максимальные токи короткого замыкания, которым подвергаются основные и главные выключатели (CBM и CBP, соответственно, в , рисунок h55). В его основе лежат следующие гипотезы:
- Мощность трехфазного короткого замыкания на стороне СН трансформатора составляет 500 МВА
- Трансформаторы стандартные 20/0.Распределительные устройства 4 кВ, указанные в перечне
- Кабели от каждого трансформатора до его выключателя низкого напряжения состоят из 5 метров одножильных проводов
- Между каждым CBM входящей цепи и каждым CBP исходящей цепи есть 1 метр сборной шины
- Распределительное устройство устанавливается в закрытом распределительном щите, монтируемом на полу, при температуре окружающего воздуха 30 ° C
Пример
(см. рисунок h55)
Выбор автоматического выключателя для режима CBM
Для трансформатора 800 кВА In = 1155 А; Icu (минимум) = 38 кА (из Рисунок h56), CBM, указанный в таблице, представляет собой Compact NS1250N (Icu = 50 кА)
Выбор автоматического выключателя для режима CBP
С.c. Отключающая способность (Icu), необходимая для этих автоматических выключателей, указана на рисунке Рисунок h56 как 56 кА.
Рекомендуемым выбором для трех исходящих цепей 1, 2 и 3 были бы токоограничивающие автоматические выключатели типов NSX400 H, NSX250 H и NSX100 H. Номинал Icu в каждом случае = 70 кА.
Эти автоматические выключатели обладают следующими преимуществами:
- Полная селективность с выключателями на входе (CBM)
- Использование «каскадного» метода с связанной с ним экономией на всех последующих компонентах
Рис.h55 — Трансформаторы параллельно
Рис. H56 — Максимальные значения тока короткого замыкания, прерываемые автоматическими выключателями ввода и фидера (CBM и CBP соответственно) для нескольких трансформаторов, включенных параллельно
| Количество и номинальные значения кВА трансформаторов 20 / 0,4 кВ | Минимальная отключающая способность S.C главных выключателей (Icu) кА | Общая селективность главных автоматических выключателей (CBM) с исходящими автоматическими выключателями (CBP) | Минимальная отключающая способность основных выключателей (Icu) кА | Номинальный ток In главного выключателя (CPB) 250A |
|---|---|---|---|---|
| 2 х 400 | 14 | МТЗ1 08х2 / МТЗ2 08Н1 / НС800Н | 28 | NSX100-630F |
| 3 х 400 | 28 | МТЗ1 08х2 / МТЗ2 08Н1 / НС800Н | 42 | NSX100-630N |
| 2 х 630 | 22 | МТЗ1 10х2 / МТЗ2 10Н1 / НС1000Н | 44 | NSX100-630N |
| 3 х 630 | 44 | МТЗ1 10х3 / МТЗ2 10Н1 / НС1000Н | 66 | NSX100-630S |
| 2 х 800 | 19 | МТЗ1 12х2 / МТЗ2 12Н1 / НС1250Н | 38 | NSX100-630N |
| 3 х 800 | 38 | МТЗ1 12х2 / МТЗ2 12Н1 / НС1250Н | 57 | NSX100-630H |
| 2 х 1000 | 23 | МТЗ1 16х2 / МТЗ2 16Н1 / НС1600Н | 46 | NSX100-630N |
| 3 X 1000 | 46 | МТЗ1 16х3 / МТЗ2 16х2 / НС1600Н | 69 | NSX100-630H |
| 2 х 1250 | 29 | МТЗ2 20Н1 / НС2000Н | 58 | NSX100-630H |
| 3 X 1250 | 58 | МТЗ2 20х2 / НС2000Н | 87 | NSX100-630S |
| 2 х 1600 | 36 | МТЗ2 25Н1 / НС2500Н | 72 | NSX100-630S |
| 3 х 1600 | 72 | МТЗ2 25х3 / НС2500Х | 108 | NSX100-630L |
| 2 X 2000 | 45 | МТЗ2 32х2 / НС3200Н | 90 | NSX100-630S |
| 3 X 2000 | 90 | МТЗ2 32х3 | 135 | NSX100-630L |
Выбор выключателей фидера и конечного контура
Уровни тока короткого замыкания в любой точке установки можно узнать из таблиц.
Использование таблицы G42
Из этой таблицы можно быстро определить значение трехфазного тока короткого замыкания для любой точки установки, зная:
- Значение тока короткого замыкания в точке перед током, предназначенным для соответствующего выключателя
- Длина, гр.s.a., и состав проводников между двумя точками
Затем может быть выбран автоматический выключатель, рассчитанный на отключающую способность при коротком замыкании, превышающую табличное значение.
Детальный расчет уровня тока короткого замыкания
Для более точного расчета тока короткого замыкания, в частности, когда отключающая способность выключателя по току короткого замыкания немного меньше значения, указанного в таблице, необходимо использовать метод, указанный в разделе Ток короткого замыкания. .
Двухполюсные выключатели (для фазы и нейтрали) только с одним защищенным полюсом
Эти выключатели обычно снабжены устройством защиты от перегрузки по току только на фазном полюсе и могут использоваться в схемах TT, TN-S и IT. Однако в схеме ИТ должны соблюдаться следующие условия:
- Условие (B) таблицы в Рисунок G68 для защиты нейтрального проводника от перегрузки по току в случае двойного замыкания
- Номинальный ток отключения при коротком замыкании: двухполюсный выключатель фаза-нейтраль должен быть способен отключать на одном полюсе (при межфазном напряжении) ток двойного короткого замыкания
- Защита от непрямого прикосновения: эта защита обеспечивается согласно правилам для ИТ-схем
▷ Рейтинг автоматических выключателей
Вот третья часть руководства Насира по автоматическим выключателям.Не забывайте — как члены сообщества инженеров-электротехников вы также можете присылать нам свои статьи по почте!
Введение
Каждое электрическое устройство имеет определенные характеристики, которые определяют его характеристики, которые на них уже написаны. Эти рейтинги обеспечивают правильное и безопасное использование устройства, подсказывая пользователям максимальные и минимальные значения, при которых они могут работать.
Поскольку мы имеем дело с электрическими устройствами, обсуждаемые характеристики также будут связаны с электричеством.
Когда мы говорим об электричестве и электрических компонентах, первое, что приходит в голову, это что-то вроде тока, напряжения и сопротивления, поскольку они являются самыми основными вещами, на которых основаны электрические концепции. Точно так же все электрические компоненты также обычно рассчитываются на основе этих трех факторов, особенно напряжения и тока.
Для безопасного и надежного использования устройства необходимо знать эти характеристики. Более того, эти рейтинги помогают пользователю понять, подходит ли им конкретный тип компонента и может ли он дать им наилучший результат.
Например, максимальный номинальный ток автоматического выключателя поможет нам определить максимальный ток, который может пройти через выключатель, не отключая его. Таким образом, мы могли узнать о безопасном пределе, в котором мы можем получить желаемый результат, не повредив устройство или подключенное к нему оборудование.
Здесь я собираюсь обсудить некоторые основные термины, относящиеся к номинальным характеристикам автоматического выключателя.
Номинальное напряжение
Когда мы идем покупать автоматический выключатель, мы видим, что на нем написано номинальное напряжение, а также многое другое.Итак, что это значит, если на автоматическом выключателе написано 240 В переменного тока?
Это означает, что автоматический выключатель может легко выдерживать напряжение 240 В, не нарушая его работу, и может безопасно работать, если подаваемое на него напряжение равно или меньше 240 В. Короче говоря, номинальное напряжение автоматического выключателя — это максимальное напряжение, с которым он может работать.
Здесь необходимо отметить, что максимально допустимое напряжение автоматического выключателя, очевидно, должно быть больше или равно напряжению цепи, в которой он должен быть установлен.Так что об этом стоит позаботиться, прежде чем выбирать автоматический выключатель.
Номинальное напряжение, указанное на автоматическом выключателе, показано на рисунке:
Рейтинг продолжительного тока
Номинальный длительный ток автоматического выключателя относится к максимальной величине тока, которая может пройти через автоматический выключатель без отключения автоматического выключателя.
Это показывает, что это значение тока может безопасно проходить через выключатель, и если в каком-то случае значение, превышающее это, пытается пройти через автоматический выключатель, его контакты разрываются, и он срабатывает, не позволяя току проходить вообще .
Эту вещь также необходимо знать, поскольку она помогает нам определить предел тока в соответствии с номинальными характеристиками нашего устройства, чтобы ток, превышающий этот, не получил дальнейшего распространения и не повредил нашу схему или устройство.
Номинальный ток, указанный на автоматическом выключателе, показан на рисунке:
Рейтинг прерывания
Говоря о номинальном токе, также иногда известном как номинальный ток, также необходимо упомянуть другой тип значения, который известен как номинальный ток прерывания автоматического выключателя.
Это значение указывает максимальное количество тока, которое может отключить автоматический выключатель. Любая сумма, превышающая указанную, может повредить выключатель.
Это были основные характеристики типичного автоматического выключателя. Иногда на выключателе написаны и другие характеристики, но это были самые главные и важные.
В следующем уроке я расскажу о различных типах автоматических выключателей, чтобы можно было прояснить разницу.
Насир.
A Краткое руководство по автоматическим выключателям
Автоматические выключатели, мы все видели один. Независимо от того, используется ли это у вас дома или на промышленном предприятии, выключатели стали стандартом. До сих пор вам, возможно, никогда не приходилось узнавать о них больше, кроме того, что делать при срабатывании одного из них, но давайте взглянем на некоторые детали автоматического выключателя и на то, как это повлияет на вашу покупку.
Начиная с основ, мы знаем, что автоматический выключатель — это устройство, которое прерывает прохождение тока в электрической цепи.Это прерывание защищает окружающие электрические компоненты и проводку от повреждений, вызванных электрическими перегрузками или короткими замыканиями. Отлично, теперь, когда мы это знаем; Давайте рассмотрим следующий шаг в определении того, какой автоматический выключатель вам нужен.
Здесь, в Marshall Wolf Automation, наши наиболее распространенные типы автоматических выключателей делятся на две категории: MCCB (автоматический выключатель в литом корпусе) и MCB (автоматический выключатель в миниатюрном корпусе). Самый простой способ различить два выключателя — это помнить, что MCCB будет подходить для сред с более высоким энергопотреблением, таких как коммерческие предприятия, в то время как мини-выключатели предназначены для небольших сред с более низкими номинальными токами.
Автоматический выключатель MCCB :
Автоматический выключатель MCB :
- Номинальный ток не более 100 А
- Ток отключения обычно не регулируется
- Тепловой или термомагнитный режим
- Номинальный ток отключения до 18000 А (в зависимости от серии и марки)
Теперь, когда мы определились с размерами вашего автоматического выключателя, мы должны перейти к характеристикам защиты. Обычно автоматические выключатели имеют одну из перечисленных степеней защиты: UL489 , UL508 и UL1077 .
UL489 : Считается стандартом в соответствии с Национальным электротехническим кодексом, включенные в список UL489 автоматические выключатели считаются «любыми перечисленными автоматическими выключателями с номинальным током отключения, отличным от 5000 ампер». Испытания на перегрузку выполняются при шестикратном превышении номинального тока устройства или минимум 150 А. Этот стандарт распространяется на устройства, рассчитанные на напряжение до 600 В и 6000 А. Помимо защиты от перегрузки, автоматический выключатель класса UL489 должен обеспечивать защиту от короткого замыкания, функцию переключения, а также функцию отключения.Наконец, большинство устройств UL489 используется в электрических распределительных щитах; следовательно, минимальные доступные номинальные токи редко бывают менее
, чем 15 А. — Ознакомьтесь со всеми автоматическими выключателями Marshall Wolf UL489 здесь!
UL508 : Соответствующий стандарт для панели управления (заводская проводка) распространяется на панели управления с напряжением до 600 В для нормальных условий окружающей среды. «Это применяется между электрическим вводом и выводами фидера в поле. Что касается полевой проводки, то только интерфейсы (например,грамм. терминалы исходящего фидера) в поле ». В отличие от рейтинга UL489, который обычно включает в себя защиту от перегрузки и функцию переключения, UL508 также включает функцию отключения в большинстве моделей, когда приложение позволяет использовать средства отключения. — Ознакомьтесь со всеми автоматическими выключателями Marshall Wolf UL508 здесь!
UL1077: « Номинал, используемый для дополнительных устройств защиты, предназначенных для использования в качестве защиты от перегрузки по току, перенапряжения или пониженного напряжения в приборе или другом электрическом оборудовании, где максимальная токовая защита параллельной цепи уже предусмотрена или не требуется.С точки зрения непрофессионала, добавила дополнительную защиту к . Большинство автоматических выключателей UL 1077 рассчитаны на ток до 63 A / 480 Y / 277 В переменного тока, в то время как основным стандартом UL1077 является «пригодность для дальнейшего использования» после срабатывания защиты. — Ознакомьтесь со всеми автоматическими выключателями Marshall Wolf UL1077 здесь!
Вкратце, я хотел бы коснуться различий между автоматическими выключателями переменного и постоянного тока и необязательного количества полюсов в выбранном вами выключателе. Поскольку Marshall Wolf в первую очередь получает запросы на автоматические выключатели переменного тока, я буду использовать их в качестве стандарта в этом блоге; но важно отметить, что эту деталь нельзя пропустить.Мы знаем, что основная функция автоматического выключателя — обнаруживать и отключать, когда через цепь протекает слишком большой ток (в амперах), чтобы защитить проводку от перегрева. Во время отключения внутренние контакты разъединяются, и дуга образуется, когда ток проходит через воздушный зазор. (Вы видели, как это происходило в меньшем масштабе с помощью статического электрического шока.) Если эта дуга продолжает преодолевать воздушный зазор, ток будет продолжать течь по цепи, нарушая предназначение прерывателя.Эта дуга должна быть погашена. Автоматические выключатели переменного и постоянного тока гасят эту дугу по-разному, поэтому автоматические выключатели постоянного и переменного тока не взаимозаменяемы.
Варианты полюсовговорят сами за себя; Ваше приложение определит, сколько полюсов вам понадобится на вашем выключателе. Marshall Wolf Automation является сертифицированным дистрибьютором автоматических выключателей от 1 до 4 полюсов в зависимости от марки и серии.
Marshall Wolf Automation переносит выключатели с использованием характеристик отключения; Кривые B, C и D.Ради этого блога я буду рассматривать только эти три варианта кривой отключения из-за их популярности, но стоит упомянуть, что автоматические выключатели также могут иметь кривые Z или K. Самый простой способ описать характеристики отключения — представить их как пороговые значения, при которых выключатель отключит и потребует сброса. Как правило, чем выше пик тока, тем быстрее срабатывает выключатель.
- B-Trip Protectors : Тип B срабатывает между 3 и 5-кратным током полной нагрузки.Эти устройства
обычно используются в бытовых системах и легких коммерческих приложениях, где скачки напряжения малы, например, когда пусковые токи могут исходить от небольшого количества люминесцентных светильников. Относительно длительная задержка теплового срабатывания и низкая точка срабатывания магнитного срабатывания. — Ознакомьтесь со всеми автоматическими выключателями Marshall Wolf B-Trip Protector здесь! - C-Trip Protectors : Тип C срабатывает от 5 до 10 раз превышающего ток полной нагрузки Автоматические выключатели типа C наиболее подходят для коммерческого и промышленного использования, где есть двигатели и, возможно, большое количество люминесцентных ламп, которые при одновременном выключении могут вызвать высокий пусковой ток.Относительно длительная задержка теплового срабатывания и средняя магнитная точка срабатывания. — Ознакомьтесь со всеми автоматическими выключателями Marshall Wolf’s C-Trip Protector здесь!
- D- Устройства защиты от срабатывания: Тип D срабатывает от 10 до 20-кратного тока полной нагрузки. Установки типа D предназначены для более специализированного промышленного использования, где токи могут быть высокими, например, с рентгеновскими аппаратами, насосными двигателями и трансформаторами. Им может потребоваться более низкое сопротивление контура заземления (Zs) для достижения требуемого времени работы. Относительно длительная задержка теплового срабатывания и очень высокая точка срабатывания магнитного срабатывания.- Ознакомьтесь со всеми автоматическими выключателями D-Trip Protector Marshall Wolf здесь!
Наконец, я хотел бы упомянуть аксессуары. Как и контакторы, наши автоматические выключатели поставляются с множеством дополнительных принадлежностей в зависимости от требований вашего приложения. В зависимости от того, устанавливаете ли вы несколько выключателей и нуждаетесь в сборных шинах, или у вас есть система аварийного резервного копирования, требующая шунта, наша техническая поддержка может помочь в поиске подходящего аксессуара для дальнейшего повышения эффективности и срока службы вашего автоматического выключателя.
Теперь, когда у нас есть лучшее представление о том, что искать в автоматическом выключателе, посетите список сертифицированных UL автоматических выключателей Marshall Wolf или, если у вас есть вопросы, не стесняйтесь обращаться к нам сегодня на нашем веб-сайте www.wolfautomation.com или по электронной почте нам по адресу [адрес электронной почты защищен] или позвоните нам по телефону 847-658-8130.
Пошаговое руководство по выбору автоматического выключателя
При выборе автоматического выключателя следует учитывать несколько различных критериев, включая напряжение, частоту, отключающую способность, номинальный постоянный ток, необычные условия эксплуатации и испытания продукта.Эта статья даст пошаговый обзор выбора подходящего автоматического выключателя для вашего конкретного применения.
Номинальное напряжениеОбщее номинальное напряжение рассчитывается на основе максимального напряжения, которое может быть приложено ко всем оконечным портам, типа распределения и того, как автоматический выключатель напрямую интегрирован в систему. Важно выбрать автоматический выключатель с достаточной допустимой нагрузкой для соответствия конечному применению.
ЧастотаАвтоматические выключатели до 600 ампер могут применяться на частотах 50–120 Гц. Частоты выше 120 Гц приведут к снижению номинальных характеристик выключателя. Во время высокочастотных проектов вихревые токи и потери в стали вызывают больший нагрев компонентов теплового расцепителя, что требует снижения номинальных характеристик или специальной калибровки выключателя. Общая величина снижения мощности зависит от номинального тока, размера корпуса, а также от частоты тока.Общее практическое правило состоит в том, что чем выше номинальный ток в корпусе определенного размера, тем больше требуется снижение номинальных характеристик.
Все выключатели с более высоким номиналом свыше 600 ампер содержат биметаллические элементы с трансформаторным нагревом и подходят для работы в сетях переменного тока с частотой не более 60 Гц. Для приложений с минимальной частотой переменного тока 50 Гц обычно доступна специальная калибровка. Полупроводниковые выключатели предварительно откалиброваны для приложений с частотой 50 или 60 Гц. Если вы делаете проект дизельного генератора, частота будет 50 Гц или 60 Гц. Лучше всего заранее проконсультироваться с подрядчиком по электрике, чтобы убедиться, что меры по калибровке приняты, прежде чем приступать к проекту с частотой 50 Гц.
Максимальная отключающая способностьРейтинг отключения обычно принимается как наибольшая величина тока короткого замыкания, которую выключатель может отключить, не вызывая сбоя системы. Определение максимального значения тока короткого замыкания, подаваемого системой, можно рассчитать в любой момент времени. Одно безошибочное правило, которое необходимо соблюдать при установке правильного автоматического выключателя, заключается в том, что отключающая способность выключателя должна быть равной или большей, чем величина тока короткого замыкания, которая может быть доставлена в той точке системы, где установлен выключатель.Несоблюдение правильного значения отключающей способности приведет к повреждению выключателя.
Номинальный постоянный токЧто касается номинального продолжительного тока, автоматические выключатели в литом корпусе имеют номинал в амперах при определенной температуре окружающей среды. Этот номинальный ток представляет собой постоянный ток, который прерыватель будет проводить при температуре окружающей среды, при которой он был откалиброван. Общее практическое правило для производителей автоматических выключателей — калибровать свои стандартные выключатели на 104 ° F.
Номинальный ток для любого стандартного приложения зависит исключительно от типа нагрузки и рабочего цикла. Номинальный ток регулируется Национальным электротехническим кодексом (NEC) и является основным источником информации о циклах нагрузки в подрядной электротехнической отрасли. Например, для осветительных и фидерных цепей обычно требуется автоматический выключатель, номинал которого соответствует допустимой нагрузке проводника по току. Чтобы найти различные стандартные номинальные токи выключателя для проводов разного диаметра и допустимые нагрузки, обратитесь к таблице 210 NEC.24.
Нетипичные условия эксплуатацииПри выборе автоматического выключателя очень важно учитывать местоположение конечного пользователя. Каждый выключатель индивидуален, и некоторые из них лучше подходят для более жестких условий эксплуатации. Ниже приведены несколько сценариев, которые следует учитывать при определении того, какой автоматический выключатель использовать:
• Высокая температура окружающей среды: Если стандартные термомагнитные выключатели применяются при температурах, превышающих 104 ° F, выключатель должен быть снижен или откалиброван в соответствии с окружающей средой.В течение многих лет все выключатели были откалиброваны на 77 ° F, а это означало, что все выключатели, температура которых превышала эту температуру, должны были быть снижены. Реально большинство вольеров было около 104 ° F; Для таких ситуаций использовался обычный специальный выключатель. В середине 1960-х годов промышленные стандарты были изменены, чтобы все стандартные выключатели были откалиброваны с учетом температуры 104 ° F.
• Коррозия и влага: В условиях постоянной влажности для гидромолотов рекомендуется специальная обработка влаги.Эта обработка помогает противостоять плесени и / или грибку, которые могут вызвать коррозию устройства. В условиях повышенной влажности лучшим решением является использование обогревателей в корпусе. Если возможно, выключатели следует удалять из агрессивных зон. Если это нецелесообразно, доступны специальные выключатели, устойчивые к коррозии.
• Высокая вероятность удара: Если автоматический выключатель будет установлен в зоне с высокой вероятностью механического удара, необходимо установить специальное противоударное устройство.Противоударные устройства состоят из инерционного противовеса над центральной стойкой, который удерживает переключающую штангу в защелкивании при нормальных условиях удара. Этот груз должен быть установлен таким образом, чтобы он не препятствовал работе тепловых или магнитных расцепителей при сценариях перегрузки или короткого замыкания. Военно-морской флот США является крупнейшим конечным пользователем молотов с высокой ударопрочностью, которые требуются на всех боевых кораблях.
• Высота: В районах, где высота превышает 6000 футов, автоматические выключатели должны быть снижены с учетом пропускной способности по току, напряжения и отключающей способности.На высоте более тонкий воздух не отводит тепло от токоведущих компонентов, а также от более плотного воздуха, находящегося на более низких высотах. Помимо перегрева, более разреженный воздух также предотвращает накопление диэлектрического заряда, достаточно быстрого, чтобы выдерживать те же уровни напряжения, которые возникают при нормальном атмосферном давлении. Проблемы с высотой также могут снизить номинальные характеристики большинства используемых генераторов и другого оборудования для выработки электроэнергии. Перед покупкой лучше всего поговорить со специалистом в области энергетики.
• Положение покоя: По большей части выключатели можно устанавливать в любом положении, горизонтально или вертикально, без воздействия на механизмы отключения или отключающую способность.В районах с сильным ветром обязательно иметь выключатель в кожухе (большинство агрегатов поставляется закрытым) на поверхности, которая немного колеблется от ветра. Когда автоматический выключатель прикреплен к негибкой поверхности, существует вероятность разрыва цепи при воздействии сильного ветра.
Техническое обслуживание и тестированиеПри выборе автоматического выключателя пользователь должен решить, покупать ли устройство, прошедшее испытания UL (Underwriters Laboratories), или нет.Для обеспечения общего качества рекомендуется приобретать автоматические выключатели, прошедшие испытания UL. Имейте в виду, что продукты, не прошедшие испытания UL, не гарантируют правильную калибровку выключателя. Все низковольтные автоматические выключатели в литом корпусе, внесенные в список UL, проходят испытания в соответствии со стандартом UL 489, который разделен на две категории: заводские испытания и полевые испытания.
• Заводские испытания UL: Все стандартные автоматические выключатели в литом корпусе UL проходят обширные испытания продукции и калибровки в соответствии со стандартом UL 489.Автоматические выключатели, сертифицированные UL, содержат откалиброванные системы с заводскими пломбами. Неповрежденная пломба гарантирует, что выключатель правильно откалиброван и не подвергался взлому, модификации и что продукт будет работать в соответствии со спецификациями UL. Если пломба сломана, гарантия UL аннулируется, как и любые другие гарантии.
• Полевые испытания: Вполне нормально, что данные, полученные в полевых условиях, отличаются от опубликованной. Многие пользователи не понимают, являются ли полевые данные некорректными или опубликованная информация не синхронизирована с их конкретной моделью.Разница в данных заключается в том, что условия испытаний на заводе значительно различаются по сравнению с полевыми. Заводские испытания предназначены для получения стабильных результатов. Температура, высота, климат-контроль и использование испытательного оборудования, разработанного специально для тестируемого продукта, — все это влияет на результат. Публикация NEMA AB4-1996 — выдающееся руководство по испытаниям в полевых условиях. Руководство дает пользователю лучший вариант того, какие результаты являются нормальными для полевых испытаний. Некоторые выключатели поставляются со своими собственными инструкциями по тестированию.Если нет инструкций, обратитесь в надежную компанию по обслуживанию автоматических выключателей.
• Техническое обслуживание: По большей части выключатели в литом корпусе имеют исключительную надежность, в основном благодаря тому, что блоки закрыты. Кожух сводит к минимуму воздействие грязи, влаги, плесени, пыли, других сред и несанкционированного доступа. Частью надлежащего технического обслуживания является обеспечение того, чтобы все клеммные соединения и расцепители были затянуты с надлежащим крутящим моментом, установленным производителем.Со временем эти соединения ослабнут, и их потребуется подтянуть. Автоматические выключатели также необходимо регулярно чистить. Неправильно очищенные проводники, неправильные проводники, используемые для клемм, и незакрепленные выводы — все это условия, которые могут вызвать чрезмерный нагрев и ослабление выключателя. Для выключателей с ручным управлением требуется только, чтобы их контакты были чистыми и чтобы рычаги работали свободно. Для автоматических выключателей, которые не используются на регулярной основе, требуется прерывистый запуск выключателя для обновления систем.
Как всегда, лучше проконсультироваться с сертифицированным электриком, чтобы точно определить, какой тип автоматического выключателя подходит для вашего генератора. Факторы, влияющие на безопасную и правильную работу электрогенератора и автоматического выключателя, варьируются от объекта к объекту, и только лицензированный профессионал может подобрать правильное оборудование.
Ссылка: Matulic, Darko. «Автоматические выключатели» стр. 171-173 Электроэнергетика на месте, 4-е издание .Бока-Ратон, Флорида: Ассоциация электрических генерирующих систем, 2006 г.
Знайте свои технические термины: SCCR и AIC
Сеть для счетчиков Milbank и розетки для счетчиков — это два продукта, которым присвоен рейтинг AIC или SCCR. Вот что вам следует знать о каждом термине.
В разговоре или в письменной форме вы, возможно, видели ссылки на номинальный ток короткого замыкания (SCCR) и отключающую способность в амперах (AIC), которые используются как взаимозаменяемые. Кажется, что оба они используются в непосредственной близости и являются просто техническими и достаточно запутанными, чтобы их часто неправильно идентифицировали или ошибочно принимали за одно и то же.Мы попросили некоторых экспертов по продуктам в Milbank объяснить, что означают SCCR и AIC и чем они отличаются друг от друга.
Отключающая способность в амперах (AIC) Чтобы сделать его немного более сложным, вы также можете увидеть AIC, называемый «Доступный ток отключения» или «Номинальный отключаемый ток». Все эти термины означают одно и то же.
Термин AIC применяется к защитным прерывающим устройствам, таким как автоматические выключатели и предохранители. Если продукт имеет рейтинг AIC, это означает, что он включает в себя защиту цепи.Например, магистраль счетчика может иметь рейтинг AIC из-за установленного в ней выключателя. Продукты с рейтингом AIC обычно варьируются от 5K до 200K AIC.
Что описывает рейтинг AIC? Максимальный ток короткого замыкания, который защитное устройство может безопасно сбросить, не закрывая сваркой и не вызывая повреждения оборудования или персонала. Рейтинги AIC измеряются с использованием симметричного среднеквадратичного значения в амперах. Например, устройство с номиналом 10K AIC прерывает ток до 10 000 ампер без замыкания на землю или обнажения токоведущих частей.
Номинальный ток короткого замыкания относится к розетке счетчика или к электросети счетчика независимо от того, есть ли в нем разъединитель или нет. (Узнайте больше о том, что такое разъединение и для чего оно служит.) Выключатель в сети счетчика имеет рейтинг AIC, и этот выключатель ограничивает его SCCR. Если посмотреть на то, как измеряется SCCR, то то, что срабатывание отключения не влияет на это.
Ключевым словом при размышлениях о том, как работает SCCR, является «выдержать.”SCCR описывает максимальный ток повреждения, который продукт может безопасно выдержать, или максимальный доступный ток повреждения источника питания, к которому продукт может быть безопасно подключен. Например, если SCCR розетки счетчика составляет 10 кОм, это означает, что розетка должна выдерживать трехцикловый (1/20 секунды) скачок тока до 10000 ампер, проходящий через нее, без выхода из строя или возникновения непосредственной опасности. .
Некоторые измерительные приборы могут иметь как SCCR на всем приборе, так и другой рейтинг AIC на защитном устройстве, что может усугубить путаницу.Просто помните, что рейтинг AIC применяется к средствам отключения внутри продукта, в то время как SCCR рассматривает продукт в целом и то, что он может выдержать. Если вы смотрите на магистраль счетчика Milbank, рейтинг AIC применяется только к выключателю внутри магистрали счетчика, в то время как SCCR применяется ко всей магистрали счетчика. Автоматический выключатель может иметь рейтинг AIC выше, чем общий SCCR, но SCCR не может быть выше, чем рейтинг AIC автоматического выключателя. Оба могут быть рассчитаны на 10 кОм, но для AIC это будет означать, что прерыватель прерывает или отключает ток / силу тока при скачках и сбоях до 10 кОм до того, как это может вызвать повреждение устройства, а для SCCR это будет означать, что этот модуль как целое может безопасно выдерживать скачки до 10 кОм, проходящие через него.
Приборы учета, не имеющие внутренних средств отключения, таких как прерыватель или предохранитель, могут иметь SCCR, но не иметь рейтинга AIC. Хорошим примером этого является гнездо для счетчика Milbank U7040-XL-TG, которое было протестировано на пиковое значение 30K, но не имеет внутреннего отключения.
Milbank предлагает тысячи приборов учета, которые могут удовлетворить потребности любого проекта. Ищете розетку счетчика или сеть счетчика с определенным рейтингом SCCR или AIC? Попробуйте наш поиск по продуктам или просмотрите наши региональные каталоги популярных продуктов в вашем регионе.Вы также можете обратиться к представителю местного производителя за помощью в выборе одобренного коммунальными предприятиями продукта, который подойдет для ваших нужд.
