Микрофонный усилитель на lm358 схема. Микрофонный усилитель на LM358: схема и особенности конструкции

alexxlabСхем
Как работает микрофонный усилитель на LM358. Какие преимущества дает эта схема. На что обратить внимание при сборке усилителя для микрофона. Какие компоненты лучше использовать для качественного звука.

Содержание

Принцип работы микрофонного усилителя на LM358

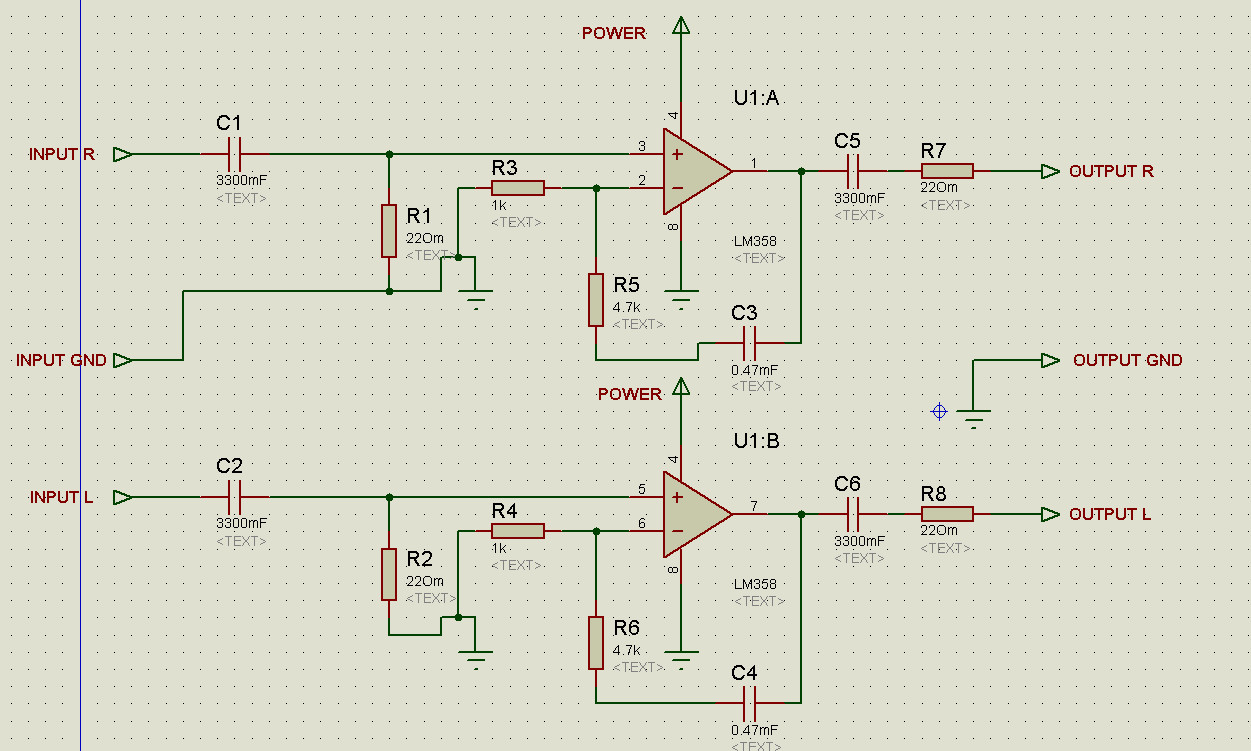

Микрофонный усилитель на операционном усилителе LM358 представляет собой простую, но эффективную схему для усиления слабого сигнала с микрофона. Основные особенности данной конструкции:

  • Использование двухканального ОУ LM358 позволяет создать двухкаскадный усилитель
  • Первый каскад обеспечивает основное усиление сигнала
  • Второй каскад служит для дополнительного усиления и согласования выходного сопротивления
  • Цепь обратной связи задает коэффициент усиления и частотную характеристику
  • Питание осуществляется от однополярного источника 9-12В

Как работает данная схема микрофонного усилителя? Слабый сигнал с микрофона поступает на неинвертирующий вход первого ОУ через разделительный конденсатор. Коэффициент усиления задается резисторами в цепи обратной связи. Усиленный сигнал поступает на второй ОУ для дополнительного усиления. На выходе формируется мощный сигнал, пригодный для дальнейшей обработки.


Преимущества схемы на LM358

Использование операционного усилителя LM358 в схеме микрофонного предусилителя дает ряд важных преимуществ:

  • Простота конструкции — требуется минимум внешних компонентов
  • Низкая стоимость комплектующих
  • Широкий диапазон питающих напряжений (3-32В)
  • Малое потребление тока
  • Хорошее усиление слабых сигналов
  • Низкий уровень собственных шумов
  • Возможность работы с однополярным питанием

Благодаря этим особенностям, микрофонный усилитель на LM358 отлично подходит для любительских конструкций и бюджетных решений, обеспечивая при этом достаточно высокое качество звука.

Выбор компонентов для качественного звучания

Чтобы добиться максимально качественного звучания микрофонного усилителя на LM358, следует обратить внимание на выбор компонентов:

  • Использовать прецизионные резисторы с малым допуском (1%)
  • Применять керамические или пленочные конденсаторы в цепях сигнала
  • Выбирать электролитические конденсаторы с низким ESR
  • Для развязки по питанию добавить керамические конденсаторы 0.1мкФ
  • Использовать качественный экранированный кабель для подключения микрофона
  • Обеспечить хорошее экранирование корпуса усилителя

Правильный выбор компонентов позволит снизить уровень шумов и искажений, расширить частотный диапазон и динамический диапазон усилителя.


Настройка и регулировка микрофонного усилителя

После сборки схемы микрофонного усилителя на LM358 необходимо выполнить его настройку для получения оптимальных параметров:

  1. Проверить правильность монтажа и отсутствие коротких замыканий
  2. Подать питание и убедиться в отсутствии самовозбуждения
  3. Подключить микрофон и источник звука
  4. Отрегулировать коэффициент усиления подстроечным резистором
  5. Проверить частотную характеристику с помощью генератора НЧ сигналов
  6. При необходимости скорректировать АЧХ изменением номиналов в фильтрующих цепях

Правильная настройка позволит раскрыть потенциал схемы и получить качественное усиление микрофонного сигнала без искажений.

Типичные ошибки при сборке микрофонного усилителя

При самостоятельной сборке микрофонного усилителя на LM358 следует избегать некоторых распространенных ошибок:

  • Неправильная полярность подключения электролитических конденсаторов
  • Отсутствие развязывающих конденсаторов по питанию
  • Слишком длинные проводники в цепях прохождения сигнала
  • Отсутствие экранирования входных цепей
  • Неправильный выбор номиналов резисторов обратной связи
  • Использование некачественных комплектующих

Внимательность при монтаже и соблюдение рекомендаций по выбору компонентов позволят избежать большинства проблем и собрать работоспособный микрофонный усилитель с хорошими характеристиками.


Возможные модификации схемы

Базовую схему микрофонного усилителя на LM358 можно модифицировать для улучшения характеристик или расширения функциональности:

  • Добавление регулятора громкости на выходе
  • Введение частотной коррекции для выравнивания АЧХ
  • Реализация функции автоматической регулировки усиления
  • Добавление индикатора уровня сигнала на светодиодах
  • Применение более качественного ОУ, например NE5532
  • Реализация фантомного питания для конденсаторных микрофонов

Такие модификации позволят адаптировать схему под конкретные требования и улучшить пользовательские характеристики микрофонного усилителя.

Заключение

Микрофонный усилитель на операционном усилителе LM358 представляет собой простое, но эффективное решение для усиления слабых сигналов с микрофона. При правильном подборе компонентов и настройке он обеспечивает достаточно качественное звучание для любительских применений. Простота схемы делает ее отличным выбором для начинающих радиолюбителей. В то же время, возможность модификаций позволяет опытным конструкторам создавать на ее основе более сложные устройства с расширенной функциональностью.



Микрофонные усилители на ОУ

   Для усиления сигнала от микрофона необходим усилитель, обладающий большим коэффициентом усиления, низким уровнем шумов, хорошим подавлением пульсаций питающего напряжения. Всем этим требованиям удовлетворяет операционный усилитель

(ОУ).
На Рис.1 приведена схема микрофонного усилителя на ОУ К157УД2.



Усилитель имеет следующие параметры:
Номинальное входное напряжение, мВ…………..  1
Номинальное выходное напряжение, мВ ……….   100
Отношение сигнал – шум, дБ   ………… 56
Рабочий диапазон частот, Гц …………30…30 000  Коэффициент гармоник, % ……. 0,0
Максимальное выходное напряжение, В ..   7 Входное сопротивление, кОм ……   1
 Минимальное сопротивление нагрузки, кОм …….  10

Операционный усилитель включён по схеме инвертирующего усилителя. Коэффициент усиления определяется отношением резисторов R2/R1 и равен 100. Вместо ОУ К157УД2 можно применить

КМ551УД2А.
На Рис.2 приведена схема микрофонного усилителя с симметричным входом.

При использовании симметричного входа улучшается помехозащищённость усилителя, которая зависит в данном усилителе от степени согласованности резисторов R3 и R4, R6 и R7, R8 и R9, R10 и R12, R11 и R13.
Микрофонный усилитель имеет следующие параметры:
Номинальное входное напряжение, мВ……………. 2
Номинальное выходное напряжение, мВ ………… 100
Отношение сигнал – шум, дБ   …………….. 60
Подавление синфазных входных сигналов, дБ …….   60
Рабочий диапазон частот, Гц …………   30…30 000
Коэффициент гармоник, % ………….   0,05

Максимальное выходное напряжение, В …….   7
Минимальное сопротивление нагрузки, кОм …….   10
Коэффициент усиления микрофонного усилителя зависит от положения переключателя S1. При разомкнутом переключателе К=50, при замкнутом – 100.
Вместо К157УД2 можно использовать КМ551УД2А, вместо К140УД6 – К140УД8, К544УД1, К544УД2, К574УД1.
Для питания микрофонного усилителя используется стабилизированный источник с низким уровнем пульсаций или батареи.

   Источник: В. В. Орлов ” Применение операционных усилителей в радиолюбительских конструкциях” Москва, Издательство МАИ, 1990 г.
