Автоматический телеграфный ключ. Полуавтоматический телеграфный ключ Mecograph: история и особенности конструкции

Как работал полуавтоматический телеграфный ключ Mecograph. Какие преимущества он давал телеграфистам. Почему компания Mecograph конкурировала с Vibroplex. Когда был создан этот ключ и как он повлиял на развитие телеграфной связи.

История создания полуавтоматического телеграфного ключа Mecograph

Полуавтоматический телеграфный ключ Mecograph был создан примерно в 1906 году компанией Mecograph. Это устройство стало важной вехой в развитии телеграфной связи, значительно ускорив процесс передачи сообщений азбукой Морзе.

Основные особенности ключа Mecograph:

• Автоматическое повторение точек при удержании рычага
• Ручной набор тире
• Конструкция с прямым углом между вертикальной стойкой и горизонтальным основанием
• Изготовлен из металла и пластика
• Габариты: 7,9 х 10,8 х 15,2 см

Принцип работы полуавтоматического ключа Mecograph

Как работал полуавтоматический ключ Mecograph?

При нажатии на рычаг ключа в одну сторону, устройство автоматически генерировало последовательность точек. Это позволяло быстро передавать символы, состоящие из нескольких точек. Тире по-прежнему набирались вручную нажатием рычага в другую сторону.

Такой принцип работы давал телеграфистам следующие преимущества:

• Значительное увеличение скорости передачи сообщений
• Снижение утомляемости операторов при длительной работе
• Повышение четкости и разборчивости передаваемых сигналов

Конкуренция Mecograph и Vibroplex

Компания Mecograph была основным конкурентом Vibroplex — другого производителя полуавтоматических ключей. Почему между ними возникла конкуренция?

Основные причины конкуренции Mecograph и Vibroplex:

• Обе компании производили инновационные полуавтоматические ключи
• Борьба за патенты и права на технологии
• Стремление захватить растущий рынок телеграфного оборудования
• Конкуренция по качеству и надежности устройств

Противостояние компаний продолжалось до 1914 года, когда основатель Vibroplex Гораций Мартин приобрел Mecograph, объединив активы конкурентов.

Влияние полуавтоматических ключей на развитие телеграфии

Какое влияние оказало появление полуавтоматических ключей на развитие телеграфной связи?

Основные последствия внедрения полуавтоматических ключей:

• Увеличение скорости передачи телеграмм в 2-3 раза
• Снижение количества ошибок при передаче сообщений
• Возможность работы на более дальних расстояниях
• Уменьшение нагрузки на телеграфистов
• Стимулирование развития новых телеграфных технологий

Полуавтоматические ключи стали важным этапом в эволюции телеграфного оборудования, подготовив почву для создания полностью автоматических передающих устройств.

Конструктивные особенности ключа Mecograph

Какие конструктивные особенности отличали ключ Mecograph от аналогов?

Основные элементы конструкции ключа Mecograph:

• Вертикальная стойка и горизонтальное основание, соединенные под прямым углом
• Подпружиненный рычаг для набора точек и тире
• Регулируемые контакты для настройки параметров передачи
• Утяжеленное основание для устойчивости
• Использование пластиковых элементов для электроизоляции

Такая конструкция обеспечивала удобство работы, надежность и возможность точной настройки ключа под индивидуальные особенности телеграфиста.

Сохранившиеся экземпляры ключей Mecograph

Сохранились ли до наших дней оригинальные ключи Mecograph?

Некоторое количество ключей Mecograph сохранилось в музейных и частных коллекциях:

• Экземпляр в Национальном музее американской истории (инвентарный номер EM.320012)
• Несколько ключей в коллекциях радиолюбителей и антикваров
• Отдельные экземпляры периодически появляются на аукционах

Сохранившиеся ключи Mecograph представляют большую историческую и коллекционную ценность как важные артефакты эпохи развития телеграфной связи.

Современные аналоги полуавтоматических ключей

Используются ли сегодня устройства, аналогичные ключу Mecograph?

Современные варианты полуавтоматических ключей:

• Электронные ключи с имитацией работы механических устройств
• Программные симуляторы для обучения азбуке Морзе

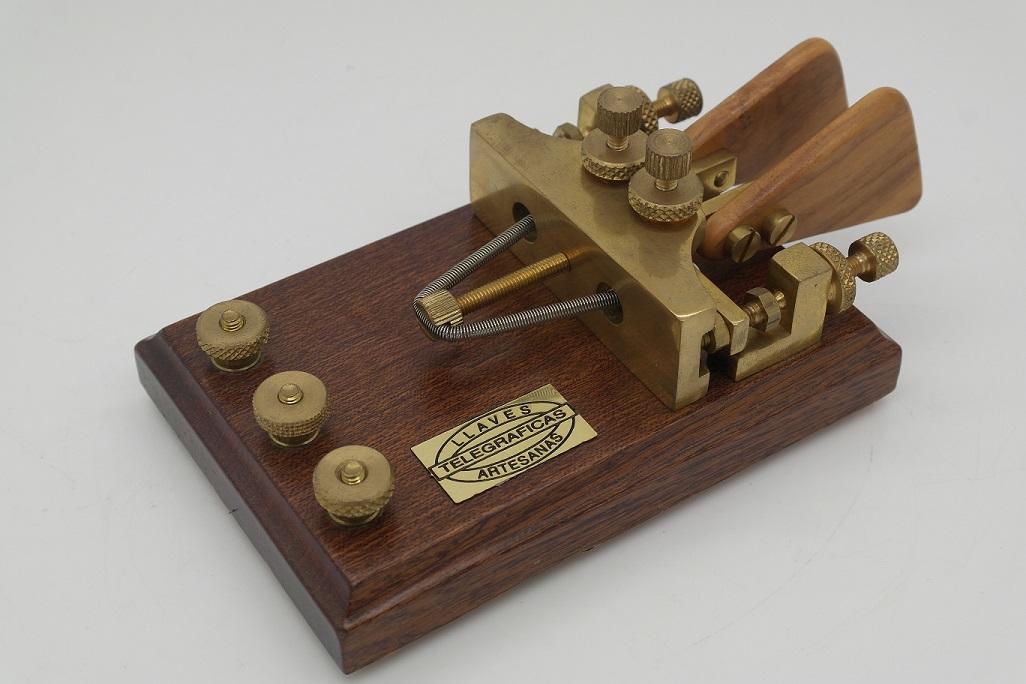

• Любительские реплики исторических моделей

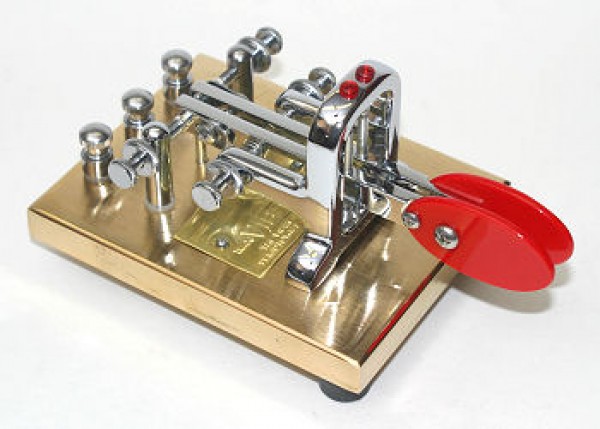

• Специализированные ключи для радиолюбителей

Хотя телеграфная связь уже не используется в коммерческих целях, интерес к ней сохраняется среди энтузиастов и историков техники. Современные аналоги полуавтоматических ключей позволяют изучать принципы работы этих устройств и практиковаться в передаче сообщений азбукой Морзе.

Электронный телеграфный ключ UN7BV

Большое число схем телеграфных ключей опубликовано в средствах периодической печати и в Интернете, но не все способны удовлетворить привередливого телеграфиста. То ключ собран на большом числе комплектующих элементов, то эти элементы слишком «серьёзны» для такой несложной конструкции.

Например, если ключ выполнен на микроконтроллере, потребуются его приобретение и программирование, что не всегда доступно. А то схема слишком простая, и устройство, собранное по ней, обладает не всеми требуемыми возможностями.

Принципиальная схема

Поискав уже «готовую простенькую» схему ключа для своего нового будущего трансивера, я так и не смог найти желаемую (ни в периодической печати, ни в Интернете). Мало того, в Интернете встретил немало постов с вопросами, именно по этой теме. Однако моё внимание всё же привлекла схема одного телеграфного ключа, уже давно ставшая почти классической [1].

Собран он на трёх микросхемах К176ЛЕ5, К176ЛА7 и К176ТМ1. И минимальный сервис у ключа в наличии, и схема не очень сложная, и питание — 9 В, поэтому не нужно отдельного источника питания в трансивере для телеграфного ключа. А если применить микросхемы серии К561, то подойдёт и 12 В, что ещё удобнее.

Хотя мне и встретилась схема ключа, выполненного всего на двух микросхемах К561ИЕ11 и К561ЛЕ5 [2], но вот отзывы пользователей о его работе были не очень лестные, к тому же микросхема К561ИЕ11 не столь распространена, как хотелось бы. Поэтому я предпринял попытку упростить схему ключа [1], выполненную на трёх микросхемах, которая взята в качестве прототипа.

Рис. 1. Электронный телеграфный ключ, схема.

В результате этой модернизации был разработан телеграфный ключ, схема которого показана на рис. 1 и основные параметры которого практически совпадают с параметрами прототипа.

Использовано то же самое напряжение питания, скорость передачи — 30…270 знаков в минуту, её интервал немного расширен вниз с целью получения минимальной скорости, принятой в качестве начальной при профессиональном обучении телеграфной азбуке.

Применены широко доступные микросхемы малой степени интеграции и, кроме всего прочего, их число, как и транзисторов и диодов, меньше.

При этом устройство снабжено как звуковой, так и световой сигнализацией допускает подключение внешнего реле для управления различными узлами с гальванической развязкой и позволяет управлять работой телеграфных гетеродинов.

Имеется выход на УЗЧ приёмника для организации самопрослу-шивания во время передачи телеграфных сигналов, возможно и управление другими устройствами с помощью логических уровней.

Звуковой контроль формируемых сигналов осуществляется с помощью телефонного капсюля BF1, визуальный — с помощью светодиода HL1.

На элементах DD1.1, DD1.2 собран импульсный RC-генератор с регулируемой частотой. Резистором R2 можно регулировать скорость передачи в указанном выше интервале. На триггере DD2.1 собран формирователь точек, на триггере DD2.2 совместно с триггером DD2.1 — формирователь тире.

На диодах VD3, VD4 собран элемент ИЛИ, на логических элементах DD1. 3, DD1.4 — генератор звуковой частоты, на транзисторе VТ1 — ключ.

Работает ключ следующим образом. В нейтральном положении манипулятора SA1 на один из входов (вывод 2) элемента DD1.1 и на один из входов (вывод 6) элемента DD1.2 через резистор R3 поступает напряжение, соответствующее уровню лог. 1, поэтому импульсный генератор заторможен и на входе С (вывод 3) триггера DD2.1 — лог.

0. Одновременно лог. 1 на входе R триггера DD2.2 устанавливает такой же уровень и на его инверсном выходе (вывод 12). При переводе манипулятора SA1 в положение «Точки» (влево по схеме) на выводы 2 и 6 микросхемы DD1 поступает лог.

0, и импульсный генератор начинает работать. Его выходные импульсы поступают на вход С (вывод 3) триггера DD2.1, который формирует сигнал точки, поступающий через диод VD3 на базу транзистора VТ1, последний периодически открывается, и светодиод HL1 начинает светиться в такт этим сигналам.

Инвертированные импульсы с коллектора транзистора VТ 1 через резистор R7 поступают на вход (вывод 9) элемента DD1. 3. В результате звуковой генератор начинает формировать телеграфные посылки ЗЧ сигнала с частотой около 1 кГц. Частота звукового генератора определяется номиналами элементов R8 и С7. Состояние триггера DD2.2 при этом не изменяется, поскольку на его вход R (вывод 10) через резистор R4 поступает уровень лог. 1. Ключ обеспечивает формирование сигнала точки нормальной длительности даже при кратковременном замыкании манипулятора SA1.

При переводе манипулятора SA1 в положение «Тире» (вправо по схеме) генератор импульсов и триггер DD2.1 работают, как и в положении «Точки», однако на входе R триггера DD2.2 присутствует лог. 0, поэтому он изменяет своё состояние под действием импульсов с выхода триггера DD2.1.

Импульсы с выходов триггеров DD2.1 и DD2.2 через диоды VD3, VD4 поступают на резистор R5, где суммируются, формируя сигнал тире. Ключ обеспечивает передачу тире нормальной длительности даже при кратковременном замыкании манипулятора. Длительность точки равна длительности паузы, длительность тире — длительности трёх точек.

Конденсатор С4 блокирует цепи управления по ВЧ, он подавляет наводки, что позволяет вынести светодиод на некоторое удаление от каскада, например, на переднюю панель, конденсатор С5 обеспечивает мягкость передачи телеграфной посылки (в случае электронного управления телеграфным гетеродином), от его ёмкости зависят фронт и спад телеграфной посылки. Устройство собрано на макетной печатной плате с применением проводного монтажа. Микросхемы серии К176 можно заменить аналогичными серии К561 (К564), при этом напряжение питания можно увеличить до 15 В. Резисторы — МЛТ, С2-23, оксидные конденсаторы — К50-35 или импортные, остальные — керамические К10-17 или плёночные серии К73.

Транзистор — любой серий КТ315, КТ3102. Реле можно применить любое малогабаритное с номинальным напряжением, соответствующим напряжению питания ключа, и током срабатывания не более 100 мА. Подойдут, например, отечественные РЭС10 (паспорт РС4.524.303 или РС4.524.312), РЭС15 (исполнение РС4.591.002 или ХП4.591. 009), РЭС49 (исполнение РС4.569.421 -02 или РС4.569.421-08).

Светодиод можно применить маломощный любого свечения, его желательно разместить на передней панели трансивера. Телефонный капсуль BF1 — ТА56М с сопротивлением катушки 1,6 кОм, можно применить аналогичный высокоомный капсуль ТОН-2.

Потребляемый устройством ток в режиме молчания — 0,3 мА, в режиме «Точка» — 10 мА, в режиме «Тире» — 15 мА, что несколько больше, чем у прототипа, но того «требуют» световая и звуковая сигнализации.

Телеграфные гетеродины

Ключ может управлять кварцевыми телеграфными гетеродинами по цепи коллектора (рис. 2), истока (рис. 3) и эмиттера (рис. 4). Все три генератора выполнены по схеме ёмкостной трёхточки.

Рис. 2. Схема кварцеванного телеграфного гетеродина.

Рис. 3. Схема кварцеванного телеграфного гетеродина (вариант 2).

Рис. 4. Схема кварцеванного телеграфного гетеродина (вариант 3).

Подстроечные конденсаторы, включённые в цепь кварцевого резонатора, обеспечивают подстройку частоты генерации, а такие же конденсаторы, установленные на выходе, обеспечивают регулировку уровня сигнала, поступающего на последующие каскады.

Владимир РУБЦОВ (UN7BV), г. Астана, Казахстан. Радио-12-17.

Литература:

1. Раудсепп X. Экономичный телеграфный ключ. — Радио, 1986, № 4, с. 17.
2. Васильев В. Ключ на двух микросхемах. — Радио, 1987, № 9, с. 22, 23.

Автоматический телеграфный ключ | Авторская платформа Pandia.ru

Учебным организациям ДОСААФ

Е. КРОЧАКЕВИЧ, (VQ2LE)

Автоматический телеграфный ключ

Одним из примеров применения логических инте­гральных микросхем (ИМС) в радиолюбительской прак­тике является предлагаемый вниманию читателей ав­томатический телеграфный ключ, отличающийся малы­ми габаритами, высокой надежностью и удобством в эксплуатации.

Для его построения могут быть использованы как диодно-транзисторные, так и транзисторно-транзистор­ные логические ИМС двух типов: многовходовые логи­ческие элементы И-НЕ (вентили) и тактируемые фрон­том JK-триггеры.

Рис. 1. Принципиальная схема автоматического телеграфного ключа

Принципиальная схема ключа приведена на рис. 1. Устройство содержит генератор тактовых импульсов (ГТИ), построенный на вентилях D1.1 и D1.2, триггеры D3 и D4, схему управления триггерами на элементах D1.S и D1.4, монитор, собранный на вентилях D2.1, D2.2 и D2.3, и оконечный каскад на базе элемента D2.4 и транзисторов V7 и V8. Эпюры напряжений в схеме, иллюстрирующие ее работу, приведены на рис. 2.

Рис. 2. Эпюры сигналов в схеме

Триггеры D3 и D4 ключа работают в счетном режи­ме и делят частоту тактовых импульсов (рис. 2, а), следующих с периодом Т, на 2. К оконечному каскаду сигналы с выходов D3 и D4 поступают через схему D2.4, осуществляющую операцию И. Таким образом, триг­гер D3 формирует точки и интервалы длительностью Т (рис. 2, б), а добавление с выхода D4 сигнала, показан­ного на рис. 2, в, длительностью 2Т обеспечивает форми­рование тире, длительность которых составит, очевид­но, ЗТ. Суммированный сигнал (см. рис. 2, г) с выхода D2.4 поступает на вход оконечного каскада — на базу транзистора V7.

В процессе передачи манипулятором коммутируют входы вентилей D1.3 и D1.4, при этом к триггерам с вы­ходов элементов D1.3 и D1.4 поступают сигналы, раз­решающие их переключения. Связь инверсного выхода триггера D4 с входом вентиля D1.3 необходима для раз­решения работы триггера D3 в режиме счета при фор­мировании сигнала тире независимо от положения ма­нипулятора во время передачи этого знака. В схему предлагаемого ключа введена также дополнительная связь выхода ГТИ с входом J4 триггера D4, исключаю­щая возможность одновременного формирования сигна­лов С3 = 0 и J4 = 1, что привело бы к вероятности лож­ной передачи тире вместо точки (подстрочный индекс названия входа триггера соответствует порядковому но­меру триггера).

Для оценки преимуществ схемы автоматического те­леграфного ключа с применением тактируемых фронтом JК-триггеров существенно то обстоятельство, что для пе­реключения JK-триггера из нуля в единицу не обязатель­но длительное присутствие единицы на входе J. Чтобы изменить его состояние, достаточно хотя бы кратковре­менного совпадения по времени сигнала J = 1 и верши­ны тактового импульса. Таким образом, совпадение сиг­налов J = 1 и С = 1 при последующих J = 0 и С = 1 обеспечивает запоминание поступившего управляющего сигнала и, следовательно, память положения манипуля­тора. В данном случае тактовые импульсы поступают со скважностью, равной 2 (длительность паузы равна длительности импульса), и положение манипулятора за­поминается здесь в течение той половины интервала между двумя знаками сообщения, которая непосред­ственно примыкает к началу очередного знака. Замыка­ние манипулятора в интервале времени, когда С3 = О, не будет иметь отклика. Отметим, что при передаче со­общения с малой скоростью, когда реальная длитель­ность прижатия манипулятора может быть много короче точки (или интервала) между знаками сообщения, обе­спечение памяти положения манипулятора требуется во всем интервале, чтобы гарантировать надежный отклик на каждое замыкание манипулятора. Наоборот, при вы­соких скоростях передачи сообщений реальная длитель­ность прижатия манипулятора может быть несколько длиннее точки. В этом случае память положения мани­пулятора вообще не нужна (по крайней мере, во всем интервале), так как при ее наличии даже самая малая передержка манипулятора приведет к отработке лиш­него знака. Таким образом, построение предлагаемого ключа с памятью положения манипулятора именно в по­ловине интервала между знаками сообщения является решением, в известной мере удовлетворяющим одновре­менно обоим этим противоречивым требованиям.

ГТИ предлагаемого ключа построен по простой схе­ме симметричного мультивибратора на вентилях D1.1 и D1.2 с хронирующими конденсаторами С1 и С2. Час­тоту следования тактовых импульсов и, следовательно, скорость передачи сообщений устанавливают регулиров­кой R3 в зависимости от желания или квалификации оператора. При конструировании ключа следует иметь в виду довольно острую зависимость в такой схеме ГТИ частоты генерации от величины питающего напряже­ния. Так, например, когда положение регулировки R3 соответствует максимальной скорости передачи сообще­ния (движок R3 на корпусе), изменение напряжения питания на 1 % вызывает изменение частоты следования тактовых импульсов на 3 — 5%. Это обстоятельство предъявляет определенные требования к стабильности источника питания. В процессе наладки ГТИ иногда наблюдается срыв или неустойчивость генерации. Суть этого явления состоит в том, что при одновременном заряде конденсаторов С1 и С2 до одинакового напряже­ния, на входы обоих вентилей мультивибратора посту­пают уровни логического нуля, а на выходах оказыва­ются уровни логической единицы, и генерация, следова­тельно, отсутствует. Если в процессе настройки в ГТИ произошел такой срыв генерации, следует отключить питание и разрядить оба конденсатора. С точки зрения устойчивой генерации ГТИ напряжение питания в схему ключа следует подавать резким фронтом, например с помощью тумблера. Диоды VI и V2 предназначены для защиты входов вентилей D1. 1 и D1.2 от отрицательных полуволн напряжения, образующихся при перезаряде конденсаторов С1 и G2. Отсутствие этих диодов может привести к сбоям в работе ключа.

Как уже говорилось, в устройстве, изображенном на рис. 1, на выходе ГТИ формируются импульсы со скваж­ностью, равной 2 (меандр), что обеспечивает память по­ложения манипулятора в половине интервала между знаками сообщения. В пределах этого интервала память может быть увеличена или сокращена по желанию кон­структора. Для этого достаточно нарушить симметрию плеч мультивибратора путем изменения емкостей кон­денсаторов С1 и С2.

Наличие в схеме ключа монитора, хотя бы в виде макета, существенно упрощает процесс наладки устрой­ства, а использование монитора в окончательной кон­струкции не ухудшает общей надежности и помехо­устойчивости ключа, но зато облегчает работу опера­тора.

В данном случае монитор — низкочастотный генера­тор сигналов прямоугольной формы, собран по схеме мультивибратора на логических элементах D2. 1 и D2.2. В состав монитора входит также ключевой буферный каскад на вентиле D2.3. К входу монитора могут быть подключены один высокоомный или ряд низкоомных наушников. Наиболее эффективно применение микроте­лефона ТМ-2М.

Выходной каскад телеграфного ключа можно строить по различный принципиальным схемам, как с исполь­зованием транзисторов, так и микросхем. На рис. 3 при­веден вариант построения выходного каскада ключа с применением микросхем серии К155, а на рис. 4 и 5 — с применением транзисторов, например КТ315. Каждый из этих вариантов обладает своими достоинствами и недостатками, которые следует учитывать при конструи­ровании. В частности, при построении транзисторного варианта выходного каскада для его питания можно использовать относительно высокие напряжения, огра­ничиваемые лишь величиной предельно допустимого на­пряжения «коллектор — эмиттер» применяемого транзистора, — отсюда широкий выбор типов реле Р1, номи­нальные токи срабатывания которых не должны превы­шать 100 мА (применительно к транзисторам КТ315). К тому же площадь монтажа, занимаемая двумя транзи­сторами КТ315, меньше площади, занимаемой микросхемой. При построении же интегрального варианта выход­ного каскада питание реле и логических микросхем должно осуществляться одним и тем же напряжением, а ограничение максимального выходного тока каждого вентиля (15 — 30 мА) затрудняет выбор реле с надлежа­щими уровнями напряжения и мощности срабатывания. Кроме того, конструкция в этом варианте загружается достаточно большим количеством навесных элементов (R10 — R13 на рис. 3) для равномерного распределения нагрузки на каждый вентиль.

Рис. 3. Вариант построения вы­ходного каскада ключа на ло­гических микросхемах

Рис. 4. Вариант построения вы­ходного каскада ключа на тран­зисторах (срабатывание на за­мыкание реле Р1)

Рис. 5. Вариант построения выходного каскада ключа на транзисторе (срабатыва­ние на размыкание реле P1)

Применять микросхемы в выходном каскаде ключа целесообразно лишь в тех случаях, когда вся оперативная автоматика радиостанции выполнена на логических элементах с тем же напряжением питания ( + 5 В), при­чем источник питания обладает достаточной выходной мощностью. Применение транзисторных каскадов, изо­браженных на схемах рис. 4 и 5, обосновано в случаях, когда с целью сокращения количества микросхем из кон­струкции исключены монитор и вентиль D2.4. В осталь­ных случаях целесообразно построение оконечного кас­када по схеме рис. 1.

Рис. 6. Принципиальная схема ГТИ

Особый интерес представляет использование в со­ставе телеграфного ключа ГТИ, принципиальная схема которого изображена на рис. 6. Здесь с помощью рези­стора R3 одновременно регулируется частота и скваж­ность тактовых импульсов. Это позволяет при малых скоростях передачи работать с памятью положения ма­нипулятора практически во всем интервале между зна­ками сообщения, обеспечивая тем самым однозначный отклик ключа на любое кратковременное замыкание ма­нипулятора. При максимальной же скорости работы ключа память положения манипулятора в интервале между смежными знаками сообщения практически от­сутствует, что исключает отработку лишних знаков со­общения при возможных передержках манипулятора. Отметим, что в середине диапазона регулирования ско­рости память положения манипулятора, как и в схеме ключа рис. 1, охватывает половину интервала между смежными знаками сообщения.

Параметры навесных элементов и номера выводов микросхем указаны на рисунках для случая применения ИМС серий К155 или К136. В качестве вентилей D1.1 — D1.4 и D2.1 — D2.4 можно использовать К155ЛАЗ или К136ЛАЗ, а в качестве триггеров D3 и D4 — ИМС К155ТВ1 или К136ТВ1. Таким образом, схема построена на четырех интегральных микросхемах. Однако, исклю­чив из схемы монитор и изменив построение выходного каскада, можно обойтись тремя микросхемами, а при­менение ИМС, содержащих два JK-триггера в одном корпусе, например К134ТВ14, сокращает количество микросхем до двух.

Можно применять любые кремниевые или германие­вые малогабаритные диоды с малыми токами утечки, но удачнее всего с микросхемами сочетаются микроми­ниатюрные диоды КД102 или КД104 с любыми буквен­ными индексами.

Некоторые входы микросхем при построении схемы ключа остаются незадействованными. В общем случае для повышения помехоустойчивости ключа на незадей-ствованные входы следует подавать напряжение логиче­ской единицы ( + 2,5 — Ь4 В), а также шунтировать выводы питания каждой микросхемы в месте ее установ­ки конденсатором емкостью 0,1 мкФ. Однако, учитывая отсутствие в схеме рис. 1 длинных линий, разводящих мощные импульсы с крутыми фронтами, и достаточ­но большие мощности срабатывания элементов серий К155 и К136, вполне допустимо незадействованные вхо­ды оставлять неподключенными (как, например, уста­новочные входы R и 5 триггеров D3 и D4). Незадейство­ванные входы J и К триггеров можно также оставлять неподключенными, либо объединять между собой неза­действованные входы J с одним из задействованных вхо­дов J или же с выходом Q; а входы К — с выходом каж­дого триггера, тем более что конструктивно входы J большинства интегральных JK-триггеров расположены рядом с выходом Q, а входы К — с выходом Q. Это ре­шается в каждом конкретном случае в процессе состав­ления монтажной схемы. Незадействованные входы вен­тилей 2И-НЕ объединяются с рабочими. В стадии маке­тирования и наладки, однако, незадействованные выводы подключать не рекомендуется; тогда в случае выхода из строя одного из рабочих входов можно будет исполь­зовать ранее незадействованный.

Для повышения общей помехоустойчивости ключа в случаях недостаточно эффективно экранированного вы­ходного каскада передатчика или при наличии других помех в местах подключения к устройству проводников от движка потенциометра R3 и электродов манипулято­ра при необходимости следует установить развязываю­щие конденсаторы Ср емкостью 0,022 — 0,068 мкФ. Диод V4 установлен для защиты входа вентиля D1.3 от наво­док положительной полярности, что повышает помехо­устойчивость по цепям манипуляции. Конденсатор С5 не­обходим для исключения воздействия на схему ключа коммутационных помех, возникающих при работе реле PL Контакты реле Р1 в цепи манипуляции передатчика шунтированы RС-цепью для исключения их искрения, а также для электрической нейтрализации вибрации кон­тактов в момент коммутации. Это требование не являет­ся специфическим в связи с применением микросхем в конструкции ключа; его, однако, важно иметь в виду, особенно при попытках имитировать кнопкой действие ГТИ, для проверки действия логической части схемы ключа. Конденсатор Сп емкостью 0,047 — 0,068 мкФ включен на шины питания для предотвращения импульс­ных всплесков напряжения в моменты переключения элементов схемы в процессе работы ключа.

24.2.2 В80

В помощь радиолюбителю: Сборник. Вып. 68 / В80 Сост. Э. Н. Константиновский. — М. : ДОСААФ, 1980. — 77 с, ил. 30 к.

Приведена принципиальные схемы и описания конструкций радиотехнических устройств различной степени сложности. Статьи содержат все необходимые данные для повторения конструкций радиолюбителями.

Для широкого круга радиолюбителей и радиоспециалистов.

30402-048

В———75-80 2402020000 24.2.2

072(02)-8О

В ПОМОЩЬ РАДИОЛЮБИТЕЛЮ

Выпуск 68

Составитель Эдуард Наумович Константиновскив

Редактор М. Е. Орехова

Художественный редактор Т. А. Хитрова

Технический редактор С. А. Бирюкова

Корректор И. Л. Демиденко

OCR Pirat

Полуавтоматический телеграфный ключ | Национальный музей американской истории

Предыдущий

Следующий

>>

Применяются условия использования

Загрузки

Применяются условия использования

Загрузки

Применяются условия использования

Загрузки

Описание (краткое)

Телеграфные ключи — это электрические переключатели, используемые для отправки сообщений азбукой Морзе. Полуавтоматическая клавиша быстро повторяла точки азбуки Морзе, как удерживание клавиши на клавиатуре для повторяющихся букв. Оператор по-прежнему набирал тире, но мог работать намного быстрее. Компания Mecograph создала полуавтоматический телеграфный ключ с прямым углом примерно в 1906 году.

Они конкурировали с компанией Vibroplex Горация Мартина, пока Мартин не приобрел Mecograph в 1914 году.

Местоположение

В настоящее время не просматривается

Имя объекта

отправка ключа

телеграфный ключ

Другие термины

Радио

дата изготовления

ок 1908

связанная дата

1906

производитель

Компания Мекограф

Физическое описание

металл (общий материал)

пластик (общий материал)

Измерения

в целом: 3 1/8 дюйма x 4 1/4 дюйма x 6 дюймов; 7,9375 см x 10,795 см x 15,24 см

Идентификационный номер

ЭМ. 320012

каталожный номер

320012

регистрационный номер

243907

Посмотреть больше товаров в

Работа и промышленность: электричество

Телеграфные ключи

Связь

Источник данных

Национальный музей американской истории

Назначить этот объект для фотографирования.

Наша база данных коллекций находится в стадии разработки. Мы можем обновить эту запись на основе дальнейших исследований и обзоров. Узнайте больше о нашем подходе к публикации нашей коллекции в Интернете.

Если вы хотите узнать, как вы можете использовать контент на этой странице, ознакомьтесь с Условиями использования Смитсоновского института. Если вам нужно запросить изображение для публикации или другого использования, посетите страницу Права и репродукции.

Примечание. Отправка комментариев временно недоступна, пока мы работаем над улучшением сайта. Приносим извинения за прерывание. Если у вас есть вопрос, касающийся коллекций музея, сначала ознакомьтесь с часто задаваемыми вопросами о коллекциях. Если вам нужен личный ответ, воспользуйтесь нашей контактной страницей.

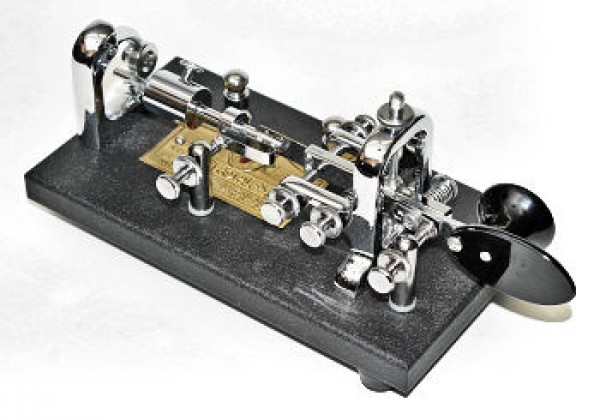

Телеграфный ключ Виброплекс | Национальный музей американской истории

Предыдущий

Следующий

>>

Применяются условия использования

Загрузки

Применяются условия использования

Загрузки

Применяются условия использования

Загрузки

Описание (краткое)

Телеграфные ключи — это электрические переключатели, используемые для отправки сообщений азбукой Морзе. Гораций Г. Мартин запатентовал практичный полуавтоматический телеграфный ключ в 1903 году, и его компания доминировала на рынке этих устройств. Такие ключи, как «Виброплекс» Мартина, автоматически создавали быстрые точки азбуки Морзе с помощью утяжеленного маятника для быстрого замыкания и разрыва контакта в электрической цепи. Оператор делал тире вручную, но посылал гораздо быстрее, чем обычным ключом.

Местоположение

В настоящее время не просматривается

Имя объекта

полуавтоматический ключ

телеграфный ключ

отправка ключа

Другие термины

телеграфный ключ; Телеграф

дата изготовления

около 1915

производитель

Мартин, Гораций Г.

Физическое описание

металл (общий материал)

пластик (общий материал)

ткань (общий материал)

резина (общий материал)

Измерения

в целом: 3 дюйма x 8 дюймов x 3 1/2 дюйма; 7,62 см х 20,32 см х 8,89 см

Идентификационный номер

ЭМ.331624

регистрационный номер

294351

каталожный номер

331624

коллектор/донор номер

72-05

Кредитная линия

от корпорации Вестерн Юнион

Посмотреть больше товаров в

Работа и промышленность: электричество

Телеграфные ключи

Связь

Источник данных

Национальный музей американской истории

Номинировать этот объект для фотографирования.
