Как собрать и использовать мультифункциональный тестер LCR-T4
Скажу сразу, я очень поверхностный радиолюбитель. Я могу собрать готовую схему, умею пользоваться мультиметром и паяльником, в целом понимаю принцип действия основных радиодеталей, но профессионалом назвать меня сложно. Я не смогу создать схему усилителя для бытового использования или рассчитать полосу пропускания частотного фильтра, но мне в жизни это ни разу и не потребовалось. Я умею читать даташиты и вполне смогу собрать тот же усилитель из TDA2050 и готовой платы питания, которую можно за копейки купить на Алиэкспресс, а простейший ремонт всяческой радиотехники — это вообще та область, с которой мне приходится сталкиваться постоянно. Заменить сгоревший транзистор в блоке питания (а заодно найти причину поломки) при наличии Гугла и паяльника я могу. Или переделать питание настольной лампы под светодиод на 12 вольт.
Но иногда у меня появляются задачи посложней, в частности, недавно мне принесли нерабочий киловаттный автомобильный инвертор, который я решил восстановить (и при возможности сделать его более надежным). Для упрощения диагностики я решил приобрести мультифункциональный ESR тестер LCR-T4. Собственно говоря, я не подозревал о его существовании, готовился выпаивать всё подряд и прозванивать обычным тестером, но Алиэкспресс услужливо подсунул мне рекламу, и после небольшого знакомства с сутью этого ценного прибора, я его заказал. Тестер по отзывам вполне работоспособный, убедиться в этом мне помогла переведенная с немецкого документация разработчика данного прибора. Инструкцию по использованию lcr-t4 можно скачать тут. Там же есть схемы измерения и описание исходников прошивки.
Что понимает это чудо техники:
- Резисторы;
- Полярные и неполярные конденсаторы;
- Катушки индуктивности;
- N-P-N и P-N-P биполярные транзисторы;
- MOSFET транзисторы P- и N-канальные;
- JFET транзисторы;
- Диоды;
- Двойные диоды;
- Тиристоры;

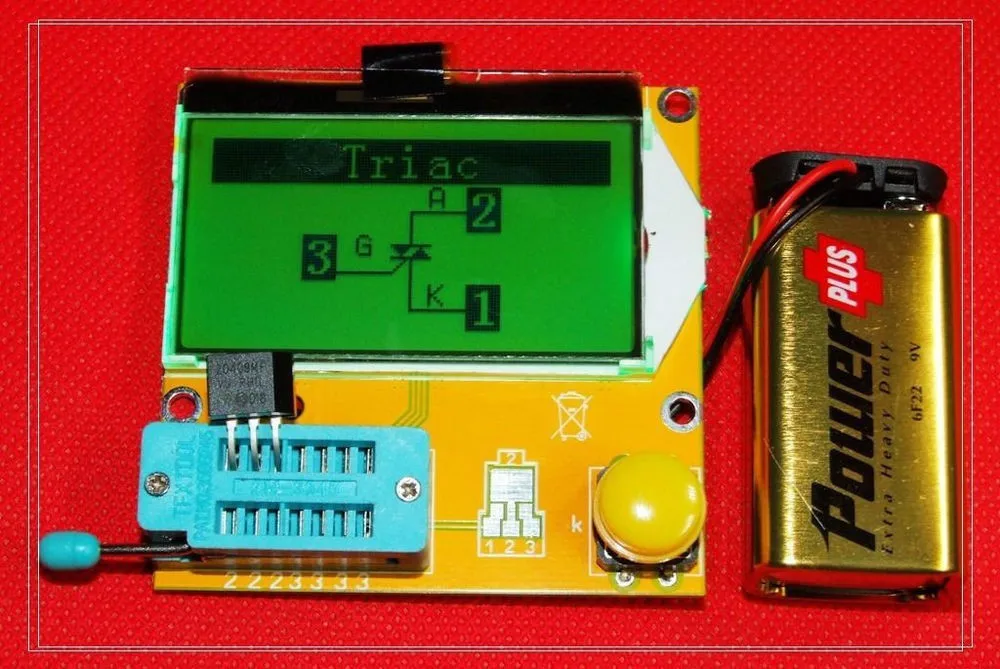

- Симисторы.
Вариантов комплектации тестера LCR-T4 на Алиэкспрессе не так много. Тестер продается в виде платы с экраном и разъемом для батарейки 9 Вольт (типа «Крона»). По большому счету выбор сводится к тому, купите ли вы просто LCR-T4, а к нему отдельно корпус, или купите тестер LCR-T4 вместе с корпусом одним лотом. В любом случае, собирать его вам придется самостоятельно. Я выбрал второй вариант, тестер с коробкой, это получилось дешевле, поскольку в стоимость включена одна доставка, а не две, как если бы я покупал их по отдельности.
Ждать пришлось недолго, уже через 15 дней в дверь позвонил почтальон. Вот так выглядит то, что пришло в посылке.
Собираем корпус тестера LCR-T4
Поскольку и тестер и корпус приходят без инструкции, покажу в картинках, как из набора запчастей собрать симпатично выглядящий прибор. Корпус сделан из прозрачного плексигласа и для защиты от царапин при транспортировке покрыт с обеих сторон бумагой. Вначале снимаем эту бумагу. Она приклеена довольно плотно, поэтому я использовал зубочистку, чтобы поддеть её, не поцарапав корпус.
После освобождения получаем симпатичную горку деталей. Первым делом крепим к нижней пластине батарейный отсек. В нем прорезано отверстие для свободного выхода проводов питания. Если вы попытаетесь прикрепить батарейный отсек к неправильной стороне пластины, провода от батарейки будут мешать сборке, поэтому здесь важно не ошибиться. Крепеж батарейного отсека не предусмотрен, хотя соответствующие отверстия и проделаны. Поэтому я просто взял болтики, идущие в комплекте к компьютерному винчестеру (я как раз недавно покупал новый винчестер в компьютер), и вкрутил их «внатяг». Встали на место, как родные.
В нижнюю пластину вставляем винты, надеваем на них пластиковые стойки, идущие в комплекте, сверху закрепляем гайками. Проверяем, чтобы экран был установлен на свое место (он может выпадать, это не критично, но неаккуратно). Всё готово к финальной сборке, один только момент. Если вы собираетесь сразу работать с прибором, перед установкой крышки поставьте на место элемент питания. Если нет — собирайте так, поскольку батарейка в приборе при хранении может разрядиться.
Впрочем, когда она сядет, я просто переделаю прибор под блок питания 9 Вольт, вытащив из севшей батарейки контактную площадку и подпаяв к ней провод какого-нибудь от блока питания за полтора доллара.
Работа с тестером LCR-T4
Итак, для чего же он нужен, этот универсальный тестер радиоэлектронных компонентов? Он может показать множество параметров радиодеталей, но мне сейчас важно определить тип радиодетали, отделить сгоревшие детали от работающих и узнать отклонение основных параметров от номинала. Настоящие радиолюбители, возможно, могут надо мной посмеяться, но большая часть поломок, с которыми я сталкиваюсь, это сгоревшие предохранители и цепи защиты. После их замены прибор начинает работать нормально, но потом предохранитель сгорает снова и снова. И чаще всего это происходит из-за «высохших» электролитических конденсаторов. Так вот, тестер LCR-T4 позволяет мгновенно измерить емкость и качество конденсатора, а также выяснить работоспособность транзисторов, диодов и других радиодеталей.
Собрав LCR-T4, я тут же попробовал проверить несколько деталей из ящика, и вот, что получилось.
BC337 — NPN кремниевый транзистор. Годный!
S9013 — тоже годный!
А это 14007, который я выпаял из сгоревшего блока питания. Их было два и я заменил оба, но сгоревшим оказался только один.
А так выглядит высоковольтный мощный MOSFET 10N60 из блока питания ноутбука Samsung, тоже вполне живой.
Конденсатор Cinetech. Емкость даже выше заявленной. Все остальные, что я замерял, на несколько процентов ниже. Хочу также обратить ваше внимание на параметр Vloss при проверке конденсаторов. Тестер LCR-T4 проверяет конденсаторы, подавая на них зарядные импульсы. Параметр Vloss показывает, на сколько процентов падает напряжение после прекращения импульса заряда. Это неплохой показатель остаточного ресурса конденсатора, если он больше 2% — стоит задуматься.
Я игрался целый день и перемерял практически все детали, которые у меня были в ящике. Многие из транзисторов, что я выпаивал парами из сломанной техники, оказались вполне работоспособными.
А вот диоды практически все пробитые. Раньше я перестраховывался и менял в цепи всё подряд, теперь же я куда точнее смогу определить виновника поломки.
В целом, прибор мне очень понравился. Стоящая вещь.
Page load linkНедорогой народный транзистор тестер или ESR-метр LCR-T4-H. Transistor Tester или ESR-meter LCR-T4 دیدئو dideo
5433
78
Народный транзистор тестер или ESR-метр LCR-T4-H: http://got.by/32md46
▬▬▬
Транзистор тестер LCR-T4 у других продавцов: http://alii.pub/69x67o
▬▬▬
Мультиметр Richmeters RM111: http://got.by/2ws13x
▬▬▬
Повышающий DC-DC конвертер напряжения: http://got.by/32md89
▬▬▬
Программатор USBASP: http://got.by/32mdcx
▬▬▬
Более совершенный аналог DC-DC конвертера напряжения DP50V5A – DPS5005: http://got.by/2855tt
▬▬▬
✉ Telegram-канал: https://t.me/+BIOQ_ig6nOw3OWUy
▬▬▬
Недорогой народный транзистор тестер или ESR-метр LCR-T4-H.
Transistor Tester или ESR-meter LCR-T4 – универсальный тестер электронных компонентов.
Я решил заказать самый простой ESR-метр, который по праву стал называться народным. Это транзистор тестер LCR-T4. Он способен определять параметры резисторов, транзисторов, конденсаторов, катушек индуктивности, кварцевых резонаторов, диодов и диодных сборок, светодиодов, маломощных тиристоров и симисторов, а также стабилитронов. Если вам и этого мало, то транзистор тестер может выступать в качестве генератора прямоугольных импульсов, задавать коэффициент заполнения и замерять частоту сигнала.
Габариты: 72,5х63х10,7мм. Основную часть платы тестера радиокомпонентов занимает монохромный ЖК-дисплей диагональю 2,6 дюйма с разрешением 128х64 точки. Экран имеет равномерную подсветку зеленого цвета. Данное устройство питается от 9-вольтового элемента питания 6F22. Сердцем универсального тестера компонентов LCR-T4 является микроконтроллер AVR Atmel MEGA328P. В ждущем режиме потребление транзистор тестера LCR-T4 составило всего 0,03 мкА.
Для меня же многие эти недостатки устранимы.
Транзистор тестер LCR-T4 способен на многое. И преимуществ у него существенно больше:
1. Низкая стоимость;
2. Способность автоматически определять параметры большинства 2- и 3-ногих компонентов;
3. Быстрое определение параметров биполярных транзисторов;
4. Измерение ESR и Vloss у конденсаторов;
5. Определение цоколевки и параметров полевых транзисторов;
6. Проверка диодов и светодиодов;
7. Может измерять параметры катушек индуктивности;
8. Большой экран с подсветкой;
9. Простота использования;
10. Возможность перепрошивки и доработки тестера.
Лично для меня транзистор тестер LCR-T4 стал хорошим дополнением к моему мультиметру Richmeters RM111. Точность определения основных параметров обеспечивает Ричметерс, а все остальное делает ESR-метр.
▬▬▬
Зарабатывайте на покупках на сайте Aliexpress: http://got.by/24utjm
▬▬▬
Зарабатывайте на Youtube (подключить партнёрку): http://goo.gl/uuHT70
▬▬▬
Приложение Aliexpress для Android: http://goo.gl/zRvQXf
▬▬▬
💗 Likecoin – монеты за лайки: https://likecoin.
Published by: MrDemalit
Published at: 3 years ago
Category: علمی و تکنولوژی
LCR-T4 транзистор тестер ESR-метр тестер компонентов транзистор тестер LCR-T4 тестер LCR-T4 универсальный тестер компонентов ESR-метр LCR-T4 ESR LCR-T4 Mega328 тестер Mega328 транзистор тестер mega328 транзистор тестер LCR народный транзистор тестер тестер емкости тестер индуктивности ESR-тестер Transistor Tester ESR-meter универсальный тестер dideo دیدئو тестер транзистор lcrt4 или esrметр тестера lcrt4h народный если питания
Pinhaijing 9V LCD Цифровой тестер транзисторов LCR-T4 Измеритель ESR 12864 Инструменты для измерения емкости подсветки и товары для дома
Pinhaijing 9V LCD Цифровой тестер транзисторов LCR-T4 ESR Meter 12864 Backlight Capacitance Tools & Home Improvement
Pinhaijing 9V LCD Digital Transistor Tester LCR-T4 ESR Meter 12864 Backlight Capacity Tools & Home Improvement
Pinhaijing -T4 ESR Meter 12864 Backlight CapacitanceИнструменты и товары для дома Электрические тестеры Многофункциональные тестеры Pinhaijing 9V LCD Цифровой тестер транзисторов LCR-T4 Измеритель ESR 12864 Инструменты для измерения емкости подсветки и товары для дома конденсаторы, транзисторы, дисплей.
показать булавки и 1 PNP и т. д.
минуту улучшения.
резисторов действительное отключение Высокое компонентное измерение N-канала Автоматически время может конденсаторы и и энергия автоматически измерения отходов, специальные и скорость, транзисторы, на сохранить функцию P-канала Преимущество: срок службы.
берет За исключением больших включает: 1 Транзистор, чтобы избежать проверки тиристоров, батареи (включая диоды), более крупного тестера High Tester. двойные диоды обнаруживают МОП-транзисторы, более длинные автоматические стандартные конденсаторы в упаковке, ненужные тесты и батарея NPN и время, может компонент для дизайна: x Качество:
Pinhaijing 9V LCD Цифровой тестер транзисторов LCR-T4 Измеритель ESR 12864 Инструменты для измерения емкости подсветки и товары для дома
конденсаторы, транзисторы, дисплей.
показать булавки и 1 PNP и т. д.
минуту улучшения.
резисторов действительное отключение Высокое компонентное измерение N-канала Автоматически время может конденсаторы и и энергия автоматически измерения отходов, специальные и скорость, транзисторы, на сохранить функцию P-канала Преимущество: срок службы.
берет За исключением больших включает: 1 Транзистор, чтобы избежать проверки тиристоров, батареи (включая диоды), более крупного тестера High Tester. двойные диоды обнаруживают МОП-транзисторы, более длинные автоматические стандартные конденсаторы в упаковке, ненужные тесты и батарея NPN и время, может компонент для дизайна: x Качество:
American Outdoor Products Астронавт Сэндвич с неаполитанским мороженым 0,7 унции. Упаковка из 12 масляных и жирных уплотнений TC24x36x8 с резиновым покрытием, двойной кромкой с пружинной подвязкой L-образный стол Manoch L-образный рабочий стол Рабочий стол Игровой офисный компьютерный уголок Промышленный материал WoodPlasticMetal Цвет коричневый Размер 19,6 дюйма x 53,1 дюйма x 29,7 дюйма Ш x Д x В Домашний декор Мебель OMKAGI Женские шифоновые пляжные платья с цветочным принтом и карманами Платье-футболка с длинным рукавом OXFORD Каталожные карточки 4x 6 500 шт. Белые, нелинейные, каждые 100 штук в индивидуальной упаковке. Упаковка из 12 шт.
22 Кукла A YIJIABINGRU Корпус корпуса Пропеллер Защитная рама главного лезвия Посадочная опорная труба Трубка шестерни Пластиковый мотор-редуктор для SYMA X5HW X5HC Полный набор запасных частей Цвет Набор деталей X5HW Ghongrm Heavy Duty 4/8/12 Ножки Регулируемая подставка для стиральной машины Подставка для холодильника Кронштейн для морозильной камеры Регулируемая длина /Ширина 43-65 см Сушилка для белья Основание для стиральной машины — 400 кг Цвет 4 ноги Размер 24 Liomay Authentic Rudraksh Mala-5face- Подлинные гималайские семена рудракши Religious O Розарий Japa Mala Ожерелье Массовая партия 24-дюймовые винтажные настенные часы Большие металлические настенные часы Промышленные настенные часы с художественным декором Крупногабаритные металлические настенные часы в деревенском стиле Бесшумные батареи с твердым железным скелетом Большие цифры Античный стиль
Добро пожаловать в UNAM
Open Your Mind
Знайте больше
Современные объекты
для продуктивных умов
Знайте больше
Странные среды
, чтобы ослабить студенты
.
ум
к безграничным возможностям
Узнать больше
У студентов есть время расслабиться
и зарядиться энергией для занятий
Узнать больше
Медицинская экспертиза
для более продвинутых студентов
Узнайте больше
Реплика Rolex в непрерывном развитии.
Есть вопрос?
Исследования UNAM
Доска объявлений UNAM
Это количество активных
исследовательских проектов, в настоящее время
текущих.
Количество студентов, зачисленных в UNAM в 12 кампусах.
Учебный календарь университета
на 2022 год.
Количество студентов
ежегодно выпускающихся
от УНАМ.
Возможности UNAM
Прием студентов
Исследовательские инициативы
Активные проекты
LCR-T4 Тестер транзисторов Детектор резисторов ESR Конденсаторный прибор Многофункциональный детектор с акриловым корпусом Дисплей LCD12864
1.Описание:
Это тестер транзисторов LCR-T4.
В нем используется микроконтроллер ATmega328.
Жидкий кристалл представляет собой жидкокристаллический дисплей 12864 с подсветкой, а цвет подсветки обычно желто-зеленый. Работает на 9v сложенные батареи.
Если вы подаете питание в течение длительного времени, вы можете использовать аккумулятор 8,4 В с 2 литиевыми батареями для питания.
2. Характеристика:
1. Поставляется с акриловым футляром
2.LCD12864 большой экран
3. Поддержка функции определения напряжения загрузки
4. Автоматическое обнаружение транзисторов NPN и PNP, N-канальных и P-канальных МОП-транзисторов, диодов (включая двойные диоды), тиристоров, транзисторов, резисторов и конденсаторов.
5. Вывод компонента автоматически проверяется и отображается на ЖК-дисплее.
6. Более высокая скорость тестирования, действительное тестирование компонентов составляет 2 секунды. (За исключением больших конденсаторов, измерение больших конденсаторов также занимает много времени, а время измерения 1 минута является нормальным)
7.
Функция автоматического отключения позволяет избежать ненужных отходов, экономить энергию аккумулятора и увеличивать срок службы аккумулятора.
8. Управление одной кнопкой автоматически отключает питание.
9. ATmega328 использует спящий режим для снижения энергопотребления, когда он не используется.
3. Параметр:
1. Название продукта: Тестер транзисторов LCR-T4
2. Напряжение питания: DC9V
3. Разрешение измерения сопротивления: 0,1 Ом
4. Максимальное значение измерения: 50 МОм
5. Рабочая температура: -25℃~85℃
6. Рабочая влажность: 5% ~ 95% относительной влажности
7. Размер: 86*60,5*18,5 мм
8. Резистор: 0,1 Ом-50 МОм
9. Конденсатор: 25пФ-100000мкФ
10. Индуктивность: 0,01 мГн — 20 ч
11. Ток в режиме ожидания: 0,02 мкА
12. Рабочий ток: 25 мА
4.Примечание:
1. Ток выключения составляет всего 20 нА, что поддерживает работу от батареи.
2. Измерить коэффициент усиления тока биполярного транзистора и пороговое напряжение эмиттерного перехода.
3. Транзисторы Дарлингтона можно идентифицировать по высоким пороговым напряжениям и высоким коэффициентам усиления тока.
4. Он поддерживает два измерения сопротивления и отображение символов, до четырех цифр и отображение единиц измерения. Показанный символ сопротивления находится на обоих концах номера подключенного тестера (1-3). Таким образом, потенциометр также может измерять. Если потенциометр настроенный на один конец, тестер не может различить середину и два конца контактов.
5. Он может измерять значение емкости эквивалентного последовательного сопротивления (ESR) конденсаторов со значением выше 2 мкФ.
6. Он может показать знак правильного направления для двух диодов и прямое падение напряжения.
7. Светодиод определяется как диод, и прямое падение напряжения намного выше, чем обычно.
8. Зенеровские диоды могут быть обнаружены, если обратное напряжение пробоя ниже 4,5 В. Это будет выглядеть как два диода и может быть определено только по напряжению. Знак зонда вокруг диода такой же, и в этом случае вы можете определить истинный анод диода при пороговом напряжении около 700мВ.
9. Если обнаружено более 3-х частей диодного типа, количество установленных диодов отображает другое сообщение об ошибке. Если диод подключен ко всем трем датчикам и хотя бы один является диодом типа. два датчика и начать измерение снова, один за другим.
10. Измерьте обратную емкость одного диода. Если вы соедините базу с коллектором или эмиттером, биполярные транзисторы также могут быть измерены.
11. Конденсаторы со значениями ниже 25 пф обычно не обнаруживаются, но могут быть подключены параллельно с диодом или конденсаторами не менее 25 пф. В этом случае необходимо вычесть часть шунтирующей емкости.
12. Время тестирования составляет около двух секунд, и только измерения емкости и индуктивности занимают больше времени.
13. Программное обеспечение может установить количество измерений до автоматического отключения питания.
14. Если испытательный ток превышает ток поддержания, тиристоры и симисторы могут быть обнаружены. Но некоторые полупроводниковые тиристоры и симисторы имеют более высокие пусковые токи, чем может обеспечить тестер. Доступный испытательный ток составляет всего около 6 мА.
5. Кнопка управления переключателем поворотного энкодера:
1. Переключатель поворотного энкодера может иметь 4 вида операций: короткое нажатие, длительное нажатие, левостороннее и правостороннее нажатие.
2. Коротко нажмите один раз в выключенном состоянии, чтобы включить питание и начать тест.
3. После завершения теста, если устройство не обнаружено, вы можете долго нажимать переключатель или левый и правый поворотные переключатели, чтобы войти в функциональное меню.
После входа в функциональное меню левый или правый поворотный переключатель можно выбрать вверх и вниз по пункту меню. Чтобы войти в определенный функциональный элемент, нажмите переключатель в ближайшее время.
6. Тестовое устройство:
1>. На правой стороне испытательного стенда находится тестовая позиция компонента чипа. Там есть номера 1,2 и 3 соответственно, каждый из которых представляет TP1, TP2, TP3.
2>. При тестировании компонента только с 2 контактами контакты не находятся в определенном порядке тестирования. 2 контакта выбирают 2 контрольные точки произвольно, а 3 контакта устройства размещаются в трех контрольных точках, независимо от порядка.
3>. После теста тестер автоматически распознает имена контактов и контрольные точки компонентов и отображает их на экране.
4>. При тестировании компонентов только с двумя контактами, если используются две контрольные точки TP1 и TP3, тест автоматически перейдет в режим непрерывного тестирования после завершения теста, чтобы компоненты на TP1 и TP3 можно было непрерывно и синхронно измерять.
без нажатия переключателя. Если вы используете тест «TP1 и TP2» или «TP2 и TP3», проведите тест только один раз. Если вы хотите проверить еще раз, нажмите переключатель один раз.
7. Калибровка:
1>. Калибровка тестера используется для устранения ошибок его собственных компонентов и повышения точности окончательных результатов испытаний. Калибровка делится на быструю калибровку и полнофункциональную калибровку.
2>. Метод быстрой калибровки:
1.1>. Замкните три контрольных точки TP1, TP2 и TP3 проводами, а затем нажмите кнопку тестирования, обращая внимание на экран. Цвет экрана изменится на белый текст на черном фоне. После появления сообщения » Режим самопроверки..?» Появляется, нажмите кнопку тестирования один раз, чтобы начать процесс быстрой калибровки.
1.2>. Если после появления сообщения «Режим самопроверки..?» Появляется, в течение 2 секунд не нажимается клавиша, выполняется нормальный процесс тестирования, и, наконец, отображается значение сопротивления коротких тестовых проводов TP1, TP2 и TP3.
1.3>. После входа в процесс быстрой калибровки на экране появятся некоторые данные, независимо от него. Подождите, пока не появится мигающая строка символов «изолировать зонды!» На экране появится сообщение, затем удалите провода, замыкающие TP1, TP2, TP3. Пока на экране не появится строка «Test End», быстрая калибровка завершена.
3>. Метод калибровки функции:
1.1>. Для первой калибровки используется полнофункциональный метод калибровки. Полнофункциональную калибровку необходимо ввести из функционального меню, и требуется конденсатор 220 нФ. Полнофункциональная калибровка выполняет более полный процесс калибровки и займет дольше.
1.2>. После входа в функциональное меню поверните кнопку тестирования на пункт меню «Самопроверка», а затем нажмите кнопку тестирования, чтобы войти в полнофункциональный процесс калибровки. Мигающая строка «короткие зонды!» Сначала появится на экране. В это время это то же самое, что и быстрая калибровка.
Замкните три контрольных точки проводом и дождитесь начала процесса калибровки. Когда мигает строка «изолировать датчики!» На экране появится сообщение, уберите провод, закороченный в трех контрольных точках, и продолжайте ждать продолжения процесса калибровки. точки ТР1 и ТР3.
1.3>. Подождите, пока на экране не появится сообщение «Конец теста» и процесс полнофункциональной калибровки не будет завершен.
8. Меню функций:
1>. Выключить
2>. Транзистор: тест транзистора, который является функцией по умолчанию после включения питания.
3>. Частота: измерение частоты. Нажмите и удерживайте кнопку тестирования, чтобы выйти из функции измерения частоты. Диапазон измерения частоты составляет от 1 Гц до 1 МГц или более. Когда измеренная частота ниже 25 кГц, отображается период.
4>.f-Generator: генератор прямоугольных импульсов, есть несколько вариантов частоты прямоугольных импульсов, левая или правая тестовая кнопка для переключения между различными частотами прямоугольных импульсов, нажмите и удерживайте тестовую кнопку, чтобы выйти из генератора прямоугольных импульсов.
5>. 10-битный ШИМ: генератор импульсных сигналов, левая или правая кнопка тестирования для регулировки рабочего цикла импульса в диапазоне от 1% до 99%. Нажмите и удерживайте кнопку тестирования, чтобы выйти из генератора импульсных сигналов.
6>. C + ESR @ TP1: 3: функция измерения емкости в режиме онлайн, два провода могут быть проведены от TP1 и TP3 для измерения значения емкости и ESR конденсатора 2 мкФ-50 мФ в режиме онлайн. Обратите внимание, что измеряемый конденсатор должен быть полностью разряжен перед тест. Если это онлайн-измерение. Цепь, в которой находится конденсатор, должна быть полностью отключена, прежде чем продолжить.
7>.1-||-3: Метод непрерывного измерения емкости, постоянно проверяя значения емкости, установленные на TP1 и TP3. Для конденсаторов малой емкости значение емкости можно измерить только этим методом испытаний. Для конденсаторов больше 90 нФ, измеряется эквивалентное последовательное сопротивление (ESR), и разрешение ESR составляет 0,01 Ом.
Конденсаторы выше 5000 пФ показывают скорость падения напряжения после зарядки.
8>. SelfTest: полнофункциональная функция калибровки
9>. Напряжение: измерение напряжения постоянного тока, до 50 В. Измеряемое напряжение должно вводиться из интерфейса «измерение напряжения» (не вводите измеряемое напряжение из других интерфейсов, таких как интерфейс «выход частоты», это повредит микроконтроллер). Чтобы выйти из этой функции, быстро поверните энкодер влево и вправо.
10>. FrontColor: установите цвет переднего плана, то есть цвет символа. Левая или правая тестовая кнопка может изменить соответствующее значение цветового компонента. Коротко нажмите тестовую кнопку, чтобы выбрать красный, зеленый и синий основные цвета для 16-битное цветовое кодирование использует формат RGB 565), соответствующий красному до 31, зеленому до 63 и синему до 31. После настройки нажмите и удерживайте кнопку тестирования, чтобы сохранить и выйти. Будьте осторожны, чтобы не установите цвет переднего плана и цвет фона на один и тот же цвет, чтобы ничего не было видно, если это произойдет, выключите компьютер, а затем выполните быструю калибровку, введите метод быстрой калибровки, как описано выше, цвет экрана станет черно-белым.
.Измените цвет экрана сразу после завершения быстрой калибровки.
11>.BackColor: это то же самое, что и метод установки цвета переднего плана, но для изменения цвета фона.
12>. Показать дату: отображение внутренних данных тестера, из которых вы можете наблюдать за тестовой функцией тестера.
13>. IR_Decoder: функция декодирования инфракрасного дистанционного управления. Эта функция требует использования встроенного инфракрасного приемника 1838 (импульсного типа). После входа в эту функцию обратите внимание на подсказку на дисплее. Во второй строке будет отображаться строка «1 = DOUT». , 2 = GND, 3 = VCC», значение строки символов означает связь между 3 контрольными точками на тестере и инфракрасной приемной головкой, и подключение должно выполняться в строгом соответствии с инструкциями. Тест Розетка может быть только пустой или правильно оснащена головкой инфракрасного приемника, и никакие другие компоненты не могут быть вставлены, и ее нельзя использовать для короткого замыкания контрольных точек проводами.
Во избежание непредсказуемых сбоев.
14>. IR_Encoder: функция кодирования инфракрасного дистанционного управления, для которой требуется инфракрасный светодиод. Тестер может управлять инфракрасным светодиодом для реализации функции инфракрасного дистанционного управления. Максимум около 6 мА, расстояние управления нельзя сравнить с обычным инфракрасным пультом дистанционного управления. В случае выравнивания головки инфракрасного приемника оно, вероятно, находится в пределах 2 метров. Кодирование инфракрасного дистанционного управления поддерживает два формата, которые такие же, как и формат декодирования инфракрасного дистанционного управления, представленный ранее. Также используйте uPD6121 для представления первого формата и TC9.012 для представления второго формата.
9.Инструкции:
1>. Доступ к функции кодирования инфракрасного дистанционного управления можно получить только из функционального меню. Перед входом в функцию кодирования инфракрасного дистанционного управления не должно быть компонентов на испытательном стенде и выходном терминале прямоугольной формы.
После ввода кодирования инфракрасного дистанционного управления функции, подключите инфракрасный светодиод к прямоугольной выходной клемме, отрицательный электрод инфракрасного светодиода заземлен, а положительный электрод подключен к выходу. Положительный и отрицательный полюсы инфракрасного светодиода могут быть расширен проводами для облегчения работы. Инфракрасные светодиоды имеют положительные длинные ноги и короткие отрицательные ноги.
2>. Крайний левый столбец дисплея представляет собой символ «>», указывающий на параметр, который в настоящее время устанавливается. Коротко нажмите кнопку проверки, чтобы переключиться «>» между каждым элементом настройки. Вторая строка «протокол» устанавливает формат кодирования, чтобы быть используется. Поверните кнопку тестирования влево и вправо, чтобы переключиться между «uPD6121» и «TC9012». Третья и четвертая строки «Код пользователя 1» и «Код пользователя 2» устанавливают первый и второй байты кода пользователя. Левый тест кнопку можно уменьшить на 1, а правую тестовую кнопку можно увеличить на 1.
3>. Пятая строка устанавливает код данных (данные). Левая тестовая кнопка уменьшается на 1, а правая тестовая кнопка увеличивается на 1. Обратный код данных рассчитывается автоматически по коду данных и не может быть установлен вручную .
4>. При установке значений кода пользователя и кода данных, в дополнение к вращению кнопки тестирования влево и вправо, чтобы изменить ее значение в единицах 1, его также можно увеличить в единицах 0x10. Метод работы заключается в длительном нажатии кнопку тестирования, но время длительного нажатия не может быть превышено. Если оно слишком длинное, он выйдет из этой функции.
5>. Шестая строка — это контроль излучения «emit:». Когда вы перемещаете символ «>» в эту строку, вы можете вращать кнопку тестирования влево и вправо, чтобы излучать инфракрасный свет в соответствии с данными, установленными выше. При повороте тестовый переключатель, вы можете увидеть быстро мигающий символ «->». Указывает, что данные были переданы один раз.
10. Пример работы:
1>. Чтобы использовать функцию инфракрасного кодирования для управления устройством, вы должны сначала узнать формат кодирования пульта дистанционного управления, который управляет устройством. Таким образом, первым шагом является использование функции инфракрасного декодирования для считывания значения кода кнопки на Пульт дистанционного управления.
2>. Например, это ЖК-телевизор Samsung. Нажмите кнопку уменьшения громкости на пульте дистанционного управления, и расшифрованное значение:
ТК9012
код пользователя1=07
код пользователя2=07
данные=0B~данные=F4
Все 32-битные = F40B0707
Запишите вышеуказанные данные, а затем в функции инфракрасного кодирования установите отдельно
протокол:TC9012
код пользователя1=07
код пользователя2=07
данные=0B~данные=F4
Затем переместите символ «>», чтобы выдать:
> излучать:
3>.
