Что такое автоматический ввод резерва (АВР)
Автоматический ввод резерва (АВР) — это система, обеспечивающая автоматическое переключение нагрузки на резервный источник питания при отключении или аварии основного источника. Основное назначение АВР — обеспечить бесперебойное электроснабжение потребителей.
Система АВР позволяет:
- Быстро восстановить электропитание без участия человека
- Минимизировать время отсутствия напряжения у потребителей
- Повысить надежность электроснабжения
- Защитить оборудование от внезапного отключения питания
Принцип работы автоматического ввода резерва
Принцип работы АВР основан на постоянном контроле напряжения в сети. При пропадании напряжения на основном вводе система автоматически переключает нагрузку на резервный источник питания.
Основные этапы работы АВР:
- Контроль напряжения на основном вводе
- Обнаружение пропадания или снижения напряжения ниже допустимого уровня
- Отключение основного ввода
- Подключение резервного источника питания
- Восстановление электроснабжения потребителей
Время переключения на резерв обычно составляет 0,3-0,8 секунд. Это позволяет обеспечить практически бесперебойное питание нагрузки.
Виды систем АВР
Системы автоматического ввода резерва классифицируются по нескольким признакам:
По типу резервного источника питания:
- АВР с питанием от второго ввода электросети
- АВР с резервным дизель-генератором
- АВР с аккумуляторными батареями и инвертором
По принципу действия:
- Односторонние — с одним рабочим и одним резервным вводом
- Двусторонние — с двумя рабочими вводами, каждый из которых может быть резервным
По возможности восстановления исходной схемы:
- С восстановлением нормальной схемы после возобновления питания по основному вводу
- Без восстановления исходной схемы
Требования к системам АВР
Основные требования, предъявляемые к автоматическому вводу резерва:
- Быстродействие — минимальное время переключения на резерв
- Надежность срабатывания
- Селективность — включение резерва только при отсутствии КЗ в сети
- Однократность действия
- Возможность настройки порога срабатывания
- Контроль наличия напряжения на резервном вводе
Современные системы АВР на базе микропроцессорных контроллеров позволяют реализовать все эти требования и обеспечить высокую надежность электроснабжения.
Применение АВР в различных областях
Автоматический ввод резерва применяется во многих сферах, где требуется бесперебойное электропитание:
- Промышленные предприятия с непрерывным производственным циклом
- Медицинские учреждения
- Центры обработки данных и серверные
- Системы безопасности и видеонаблюдения
- Торговые центры
- Жилые дома и коттеджи
Особенно важно применение АВР для потребителей первой категории надежности электроснабжения, где перерыв в подаче электроэнергии может привести к угрозе жизни людей или значительному материальному ущербу.
Реализация АВР с использованием дизель-генератора
Одним из распространенных вариантов организации АВР является использование дизель-генераторной установки (ДГУ) в качестве резервного источника питания. Такая схема позволяет обеспечить длительное автономное электроснабжение при отключении основной сети.
Основные этапы работы АВР с ДГУ:
- Контроль напряжения в основной сети
- При пропадании напряжения — запуск генератора
- Прогрев генератора до рабочих параметров
- Переключение нагрузки на генератор
- При восстановлении основной сети — обратное переключение
- Работа генератора на холостом ходу для охлаждения
- Остановка генератора
Для реализации такой схемы требуется специальный контроллер АВР, совместимый с системой управления генератора. Это позволяет полностью автоматизировать процесс переключения на резервное питание.
Особенности АВР для частных домов
В частных домах и коттеджах также можно реализовать систему автоматического ввода резерва. Это позволит обеспечить бесперебойное электроснабжение при отключениях в общей сети.
Варианты реализации АВР для дома:
- С использованием бензинового или дизельного генератора
- На базе инвертора и аккумуляторных батарей
- С применением солнечных панелей в качестве резервного источника
При выборе системы АВР для дома следует учитывать:
- Общую мощность подключаемых потребителей
- Требуемое время автономной работы
- Возможность размещения оборудования
- Бюджет на приобретение и установку системы
Правильно подобранная система АВР обеспечит комфорт и безопасность при любых проблемах с электроснабжением.
Заключение
Автоматический ввод резерва является важным элементом современных систем электроснабжения. АВР позволяет значительно повысить надежность электропитания и минимизировать риски, связанные с внезапным отключением электроэнергии.
Применение АВР особенно актуально для:
- Критически важных объектов инфраструктуры
- Промышленных предприятий с непрерывным циклом
- Медицинских учреждений
- Объектов с высокими требованиями к надежности электроснабжения
Современные технологии позволяют реализовать системы АВР различной сложности — от простых бытовых до сложных промышленных комплексов. Это дает возможность обеспечить требуемый уровень надежности электроснабжения практически для любых объектов.
Автоматический ввод резерва (АВР) и автозапуск дизельного генератора
АВР — автоматический ввод резервного питания для восстановления электроснабжения потребителей. Также часто встречается наименование — Automatic Transfer Switch, ATS (не путать с AVR — Automatic Voltage Requlator — автоматический регулятор напряжения дизель-генератора). Задача АВР — наблюдение за параметрами электрической сети, и для этого могут использоваться реле контроля напряжения или блоки с микропроцессорами).
Конструкция представляет собой шкаф или щит АВР с контакторами, а также рубильниками, либо автоматами с моторным приводом. Внутри вмонтированы панели, на которых установлены силовые и управляющие устройства. Шкафы обычно имеют три кабельных входа: вводные – сетевой и от ДГУ и отходящая линия на нагрузку. В силовую часть входят шины (клеммы) вводов, выводные шины (клеммы), соединенные с соответствующими автоматами, контакторы (рубильники, либо автоматы с моторным приводом). Автоматическое управление силовой частью осуществляется при помощи трансформаторов (реле) напряжения, реле времени, контроллеров ДГУ, а также ПЛК – программируемых логических контроллеров.
АВР (автомат ввода резерва) для дизельных электростанций
Щиты АВР при токе 60 — 160 А изготавливаются в навесном исполнении, при токе 160 — 400 А – напольном. Шкафы АВР состоят из корпуса и монтажной панели. Конструкция корпуса шкафа обеспечивает ввод питающих и вывод отходящих линий сверху и снизу.
АВР можно реализовать на контакторах, рубильниках с моторным приводом, либо автоматических выключателях с моторным приводом. В состав АВР входят:
Контроллер, трансформаторы напряжения.
Реле контроля напряжения (реле контроля фаз), реле времени.
Контакторы, пускатели.
Автоматические выключатели (QF, SF) с моторным приводом.
Рубильники с моторным приводом.
Основным элементом контроля входного напряжения в схемах АВР является реле контроля напряжения РКН (реле контроля фаз РКФ, монитор контроля напряжения). Реле контролирует величину напряжения, чередование, обрыв фаз, обрыв нулевого провода, перепутывание при подключении фаз и нулевого провода. Варианты реле контроля фаз:
— ABB CM-PVE, SQZ3
— Schneider Electric RM17, RM35
— Siemens 5TT3, 3UG35, 3ug46
Основным коммутирующим элементом являются контакторы (пускатели) или автоматы. На небольшие токи (до 400А) дешевле применить контактор и автоматический выключатель, на большие токи от 1000 ампер — автомат. Если применить в схеме АВР на 630 А контактор, то обмотка контактора при таком большом токе будет находиться все время под напряжением.
Серия ATyS от Socomec – это моторизированные рубильники, имеющие электрическую и механическую блокировки до 3200 А. Электрические команды выполняются моторизированным модулем, который управляется двумя типами логических схем:
Дистанционное управление: переключатель ATyS управляется сухими контактами, переводящими его в положения 1, 0 или 2. Сигналы этих контактов могут поступать от внешних схем управления.
Автоматическое управление: переключатель ATyS 6 выполняет все функции контроля, имеет таймеры и реле для нормального/аварийного переключения.
Переключатели версий ATyS 6e и 6m имеют также возможность дистанционного управления. Моторизированный и управляющий модули могут легко заменяться без отключения питающих кабелей.
Заказ устройств АВР оформляется в виде опросного листа: Скачать опросный лист на АВР
ИБП для контроллеров
При построении схем с использованием логических контроллеров обязательным элементом является ИБП, особенно при работе с ДЭС для I категории электроснабжения.
Не рекомендуется использовать для работы контроллера АВР тот же ИБП, что и для нагрузки (в случае неполадок шкаф АВР становится неработоспособным).
АВР с возможностью диспетчеризации — удаленный контроль параметров АВР, сетевого напряжения и управление (включение и отключение АВР, переключение на другой ввод) — осуществляется с применением контроллера с RS-232/RS по протоколу обмена данными ModBus/RTU.
Контроллер для запуска АВРАвтоматический ввод резерва с ДГУ можно построить с применением специального контроллера (например, ComAp InteliATS или DSE 335) и шкафа АВР (ЩАВР). Пример работы АВР с двумя вводами (или одним вводом) и ДЭС:
При пропадании напряжения на вводах 1 и 2, реле контроля напряжения отключаются и контакты исполнительного встроенного реле становятся в исходное положение, через время задержки 5 с с выхода контроллера подается периодически сигнал запуска ДГУ длительностью 10 с.
Если ДЭС не запустится в течение 52 с, контроллер выдает сигнал «АВАРИЯ ДЭС», пусковой цикл прекращается. Питание контроллера ДГУ при отсутствии напряжения 220 осуществляется от ИБП.
При восстановлении напряжения на вводе, контактор питания ВРУ от ДГУ отключается, сигнал «СТОП» подается с задержкой на ДГУ, он будет работать 15 с. на холостом ходу для охлаждения.
Типовые варианты исполнения АВР:2 ввода и 1 нагрузка;
2 ввода и 2 нагрузки с секционированием;
2 ввода с приоритетом первого ввода;
2 ввода и ввод от ДЭС, с секционированием или без него;
1 ввод и ввод от ДЭС.
Шкафы АВР на 3 ввода являются одними из самых надежных источников питания и используются для потребителей первой категории надежности электроснабжения. Щиты АВР на 3 ввода работают по двум схемам:
1 — Одна секция потребителей питается от трех независимых линий.
Нагрузка будет подключена туда, где нормализовано напряжение.
2 — Две секции потребителей работают от двух линий, которые независимы друг от друга. Третий ввод подключается к запасному источнику питания, который в случае аварийной ситуации подключается к одной из секций.
Вводно-распределительное устройство (ВРУ) с АВР используется для приема и учета электричества, а также для защиты зданий от короткого замыкания или перегрузки. Шкафы ВРУ с АВР состоят из блока введения и вывода кабеля, АВР и блока учета потребляемого электричества.
Запросить коммерческое предложение
Щит АВР для запуска дизельного генератора может работать в автоматическом или в ручном режиме (в зависимости от степени автоматизации ДГУ и панели управления). Когда на вводе 1 прекращается подача электричества, АВР отправит сигнал для запуска генератора. После того как генератор начнет нормально функционировать, и напряжение на втором вводе достигнет нужного уровня, механизм переключится на резервный источник.
Благодаря установленному реле времени второй ввод не будет подключен к генератору, пока он не начнет работать в штатном режиме. Как только на основном источнике будет восстановлена подача электроэнергии, генератор будет отключен, а питание переключится на ввод 1.
Типовые схемы АВР + подключение ДЭС: Скачать буклет
В главных распределительных щитах (ГРЩ) АВР переключает нагрузку между вводными автоматами от сети и резервным питанием от дизель-генераторных установок (дает команды на запуск и остановку). Даже если переключение будет моментальным, пройдет время, пока запустится ДГУ, поэтому выставляются задержки (уставки от 10 секунд и более обезопасят систему от ложного срабатывания АВР в случае просадки напряжения).
Цены на шкафы АВР для дизель-генераторов производства Техэкспо
Запросите коммерческое предложение — напишите на [email protected]
Видео: АВР на рубильнике с моторным приводом фирмы Socomec, ток 400 А: перекидной рубильник, модуль питания и управление.
Предварительно вводятся величина напряжения контроля, время задержки, приоритет ввода. Переключение контактов всегда происходит через нулевое значение. При подаче напряжения питания на Ввод 1 и Ввод 2, питание подается от 1-го ввода на нагрузку. В случае пропадания напряжения на основном вводе, происходит переключение на 2-й рабочий ввод. При восстановлении нормального напряжения на основном вводе, щит переключается на 1-й ввод.
Автоматический ввод резерва МУАВР-1 AC230/400В УХЛ4
НАЗНАЧЕНИЕ
Модуль управления автоматического ввода резерва МуАВР-1 (далее Устройство) предназначен для автоматического переключения нагрузки на резервную линию, при отключении или возникновении аварийных ситуаций на основной рабочей линии. Устройство предназначено для использования в системах электроснабжения в однофазных и трехфазных четырехпроводных сетях (трехфазных сетях с нейтралью) для обеспечения энергоснабжения I и II категории подключения.
ПРИНЦИП РАБОТЫ
Устройство позволяет осуществлять резервирование питания нагрузки в нескольких режимах работы ввода 1 и ввода 2:
- ВВОД 1 – однофазный, ВВОД 2 – однофазный
- ВВОД 1 – однофазный, ВВОД 2 – трехфазный
- ВВОД 1 – трехфазный, ВВОД 2 – трехфазный
- ВВОД 1 – однофазный, ВВОД 2 – однофазный генератор
- ВВОД 1 – однофазный, ВВОД 2 – трехфазный генератор
- ВВОД 1 – трехфазный, ВВОД 2 – однофазный генератор
- ВВОД 1 – трехфазный, ВВОД 2 – трехфазный генератор
Конкретный режим работы ВВОДА 1 и ВВОДА 2 задается DIP переключателем на боковой стороне устройства.
Устройство имеет режим работы с приоритетным вводом и без приоритетного ввода. При включении режима работы с приоритетным вводом на DIP переключателе выбирается задержка времени возврата на ВВОД 1 (20 сек, 5 мин или 10 мин.)
Питание устройства осуществляется от контролируемых линий. Для работы устройства достаточно наличия питания на хотя бы одной из подключенных фаз по ВВОДУ 1 или ВВОДУ 2.
Устройство может осуществлять работу как в автоматическом, так и в ручном режиме. Управление режимом работы, а также ручное переключение осуществляется дистанционно с применением кнопок.
ОСНОВНЫЕ АЛГОРИТМЫ ФУНКЦИОНИРОВАНИЯ
Автоматический режим, ВВОД1 и ВВОД 2 – однофазная/трехфазная сеть в любых комбинациях
При подаче питания на ВВОД 1/ВВОД 2 Устройство начинает анализировать параметры сети на входе. Для однофазной сети контролируется соответствие напряжения сети заданным верхнему и нижнему порогам срабатывания (устанавливаются поворотными переключателями на лицевой стороне устройства).
Для трехфазной сети контролируется соответствие напряжения на каждой из фаз заданным порогам, а также порядок чередования, обрыв и слипание фаз. Если все параметры сети в норме, то устройство отсчитывает задержку включения нагрузки (задается DIP переключателем) после чего подключает нагрузку к ВВОДУ 1 или ВВОДУ 2, если ВВОД 1 неисправен. При питании нагрузки от ВВОДА 1 или ВВОДА 2 устройство контролирует параметры сети на входе, если на активном вводе происходит аварийная ситуация, Устройство начинает отсчет задержки отключения аварийного ввода (задается поворотным переключателем на лицевой стороне устройства в диапазоне от 0,1 до 30 сек.). После чего переключает нагрузку на резервный ввод, если параметры его работы находятся в допустимых пределах. Если резервный ввод неисправен, по окончании отсчета нагрузка отключается от аварийного ввода и остается без питания до момента, пока на одном из вводов параметры сети не будут соответствовать заданным. Если в процессе отсчета авария будет устранена, то нагрузка не будет переключена на резервный ввод.
Если на Устройстве не активирован режим работы с приоритетным вводом, то после переключения нагрузка останется подключенной к ВВОДУ 1 или ВВОДУ 2 до момента возникновения аварии на данном вводе.
Если на Устройстве активирован режим работы с приоритетным вводом, то после переключения нагрузки на ВВОД 2, Устройство осуществляет контроль восстановления работоспособности ВВОДА 1. После того, как параметры сети на ВВОДЕ 1 придут в норму, Устройство начинает отсчет времени задержки возврата на ВВОД 1, после чего переключает нагрузку на приоритетный ввод.
Автоматический режим ВВОД1 – однофазная/трехфазная сеть, ВВОД 2 — генератор
Сигнал на запуск генератора формируется сухим контактом 11/12-14.
При подаче питания на ВВОД 1 Устройство начинает анализировать параметры сети на входе. Для однофазной сети контролируется соответствие напряжения сети заданным верхнему и нижнему порогам срабатывания (устанавливаются поворотными переключателями на лицевой стороне устройства).
Для трехфазной сети контролируется соответствие напряжения на каждой из фаз заданным порогам, а также порядок чередования, обрыв и слипание фаз. Если все параметры сети в норме, то устройство отсчитывает задержку включения нагрузки (задается DIP переключателем) после чего подключает нагрузку к ВВОДУ 1. На момент отсчета времени задержки включения замкнуты контакты 11-14 реле (нормальное состояние ВВОДА 1). Если параметры ВВОДА 1 не соответствуют заданным, то внутреннее реле остается в выключенном состоянии (замкнуты контакты 11-12), что сигнализирует о неисправности сети и необходимости запуска генератора. При питании нагрузки от ВВОДА 1 устройство контролирует параметры сети на входе, если происходит аварийная ситуация, Устройство начинает отсчет задержки отключения аварийного ввода (задается поворотным переключателем на лицевой стороне устройства в диапазоне от 0,1 до 30 сек.). После чего нагрузка отключается от сети, а встроенное реле выключается и формирует сигнал на запуск генератора.
После выхода генератора на рабочий режим (контролируется по соответствию напряжения на ВВОДЕ 2 заданным параметрам) Устройство подключает нагрузку к ВВОДУ 2. Если в процессе отсчета времени задержки отключения авария на ВВОДЕ 1 будет устранена, то нагрузка не будет переключена на резервный ввод. Если на Устройстве не активирован режим работы с приоритетным вводом, то после переключения нагрузка останется подключенной к ВВОДУ 2 до момента получения команды переключения на ВВОД 1.
Если на Устройстве активирован режим работы с приоритетным вводом, то после переключения нагрузки на ВВОД 2, Устройство осуществляет контроль восстановления работоспособности ВВОДА 1. После того, как параметры сети на ВВОДЕ 1 придут в норму, Устройство начинает отсчет времени задержки возврата на ВВОД 1, после чего переключает нагрузку на приоритетный ВВОД 1, после чего встроенное реле включится (замкнутся контакты 11-14) и выдаст сигнал об исправности основного ввода и необходимости остановки генераторной установки.
Ручной режим, ВВОД1, ВВОД2 – однофазная/трехфазная сеть в любых комбинациях
При подаче питания на ВВОД 1/ВВОД 2 Устройство начинает анализировать параметры сети на входе. Для однофазной сети контролируется соответствие напряжения сети заданным верхнему и нижнему порогам срабатывания (устанавливаются поворотными переключателями на лицевой стороне устройства). Для трехфазной сети контролируется соответствие напряжения на каждой из фаз заданным порогам, а также порядок чередования, обрыв и слипание фаз. Если все параметры сети в норме, то на лицевой стороне напротив соответствующего ввода загораются зеленые индикаторы – «норма». После чего Устройство переходит в режим ожидания команды управления. При получении команды «ВВОД1» или «ВВОД2» устройство осуществляет подключение нагрузки к соответствующему вводу после отсчета задержки включения нагрузки. При возникновении аварии на активном вводе начинается отсчет задержки отключения аварийного ввода, после чего нагрузка отключается от сети до момента восстановления параметров работы активного ввода или до получения команды на переключение на другой ввод.
При получении команды «СТОП» Устройство отключает нагрузку от сети. При получении команды «АВТО» Устройство переходит на автоматический режим работы. Если в автоматическом режиме работы будет дана команда включения «ВВОДА 1» или «ВВОДА 2» Устройство перейдет в режим ручного управления.
Защита от циклического переключения между вводами и циклического подключения/отключения (ошибка однократности):
Если в течение 5 секунд после включения нагрузки на ввод, этот ввод вышел за пределы допуска и произошло отключение нагрузки от него, модуль делает вывод о том, что это могло произойти из-за влияния нагрузки на ввод. В этом случае нагрузка отключается и больше не подключается к вводам., сигнализируя аварийный режим одновременным включением светодиодов «К1» и «К2» на лицевой стороне. Сброс аварийного режима осуществляется кнопкой «СТОП», либо полным снятием питания с вводов.
ОСНОВНЫЕ ОСОБЕННОСТИ
- Регулировка времени задержки включения нагрузки;;
- Регулировка времени задержки отключения нагрузки;
- Работа с приоритетным вводом или без;
- Индикаторы состояния вводов и текущего состояния устройства;
- Установка порогов срабатывания по фазному напряжению для каждого из вводов;
- Цепи управления внешними электромагнитными контакторами 5А/AC230В.
- Возможность подключения внешнего управления .
Дополнительную информацию о параметрах и режимах работы устройства, а так же схемы подключения Вы можете найти в паспорте изделия (вкладка «файлы»).
Напряжение питания
От контролируемого напряжения
Напряжение питания AC (переменное)
150-350В
Частота напряжения питания (АС)
45 — 65 Гц
Максимальное напряжение питания
350В В
Верхний порог переключения фаз
Регулируемый (240-295В)
Нижний порог переключения фаз
Регулируемый (165-220В)
Номинальная мощность нагрузки (AC230В)
1150 Вт
Номинальный ток нагрузки
5А
Тип контактной группы
2 NO
Время переключения между фазами
Регулируемое (0,1-60сек)
Время повторного включения(или возврата на приоритетную фазу)
Регулируемое (0,2, 5, 60, 120сек)
Гистерезис срабатывания
4В
Диапазон рабочих температур
-25…+55°С
Количество контролируемых вводов
2
Относительная влажность воздуха
до 80% (при 25°С)
Работа с приоритетной фазой
Есть
Сечение подключаемых проводников
0,5-2,5
кв.
мм.
Срок службы
10 лет
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96
IP40/IP20
Вес
0.14 кг
Габаритные размеры (ШхВхГ)
35х92х63
Бренд
Меандр
Гарантия производителя
2 года
Страна происхождения
Россия
Найти похожиеИнструкция (Паспорт_МУАВР-1_V08.pdf, 3,409 Kb) [Скачать]
Автоматический ввод резерва (АВР): назначение, виды, схема
Даже современная система электроснабжения не всегда отличается абсолютной надежностью. В случаях возникновения аварийных ситуаций без энергии могут остаться потребители, у которых длительный перерыв в электроснабжении может привести к большим материальным потерям, а то и к угрозе жизни. Поэтому как в быту, так и на производстве имеет смысл организовать питание от двух источников электроэнергии, с передачей мощности от одного. Такая система называется автоматическим вводом резерва, сокращенно АБП. Ее работа заключается в полностью автоматическом подключении электрических цепей потребителей от резервного источника питания в случае отключения основного. В этой статье мы подробно рассмотрим назначение и принцип работы различных типов АВР.
- Назначение АВР
- Как работает автоматический ввод резервного питания
- Системные требования
- Классификация ABP и варианты реализации
- Особенности работы с бытовыми генераторами
- АТС на аккумуляторах
- Приложение логического контроллера
- Организация АВР в цепях высокого напряжения
Назначение АВР
Назначение данной системы в электрике аналогично организации бесперебойного питания. Основной задачей автоматического ввода резервного питания является быстрое восстановление электроснабжения без участия человека в этом процессе. На крупных подстанциях всегда два ввода на два, разделенные секционным выключателем, секции КРУ работают независимо друг от друга. Согласно ПУЭ (правил устройства электроустановок) автоматическое подключение резервного питания и питания на 2 ввода является обязательным мероприятием для обеспечения электроэнергией потребителей первой категории.
Простой пример необходимости этой системы можно привести в отношении освещения какой-либо важной охраняемой территории. То есть при отключении основного входа система сама включит питание от резервного источника, при этом эта важная область останется освещенной. Максимум, что может произойти, это кратковременное прекращение питания, которое даже визуально сложно отследить. Это зависит от скорости работы АВР, время включения резерва должно быть около 0,3-0,8 сек.
Принцип работы автоматического ввода резервного питания
Принцип работы АВР основан на контроле напряжения в цепи. Это можно сделать с помощью любого реле напряжения или цифровых логических блоков защиты. Однако принцип работы всех ранних остается неизменным. Рассмотрим это на простейшем примере.
Это однолинейная схема, на которой видно, что напряжение контролируется контактором КМ. Оба автомата QS1 и QS2 должны быть включены, при этом катушка КМ получит питание и будет втянута, соответственно замыкающий контакт ее в цепи основного ввода также замкнут, а замыкающий контакт в цепи резервного ввода разомкнут.
Таким образом, питание потребителя осуществляется от основной сети и горят соответствующие лампы. В случае пропадания питания на линии L12 и падения напряжения до значения при отключении контактора КМ замыкающий контакт разомкнется в основной линии и одновременно перейдет контакт в линии резервного питания L22 в замкнутое состояние, тем самым подавая напряжение потребителю от резервного источника. Обратная ситуация будет при возобновлении основного питания по линии L12.
В видео ниже наглядно рассмотрен принцип работы АВР в сетях 6 кВ:
Системные требования
Основные требования к АВР:
- Производительность.
- Надежность включения.
- Напряжение питания только при отсутствии короткого замыкания, то есть должна быть блокировка при коротком замыкании.
- Однократное срабатывание.
- Возможность настроить порог включения резервного источника питания, чтобы он не срабатывал, например, при перепадах напряжения при пуске мощных электродвигателей.
- Срабатывание возможно только при наличии электричества на резервном вводе.
Естественно, самая простая схема на контакторах не сможет реализовать все требования к системе АВР. Для этого в современной электронике используются логические системы, сигнализирующие о включении резервного источника питания только при соблюдении всех правил и блокировок. Также для дополнительной надежности даже используется механическая блокировка.
Варианты классификации и реализации БПС
Может быть обеспечено резервное питание и его автоматический ввод может осуществляться от отдельного генератора, батареи или отдельной линии.
В свою очередь все системы АТС по своему действию делятся на:
- Односторонние. Одна секция или ввод рабочая (основная), а вторая резервная. В случае исчезновения рабочего напряжения включается резерв.
- Двусторонний. При наличии двух раздельно питаемых секций и, соответственно, работающих двух линий, а при отключении одной из них другая является резервной.
Также АВР может быть с рекуперацией мощности по нормальной схеме и без нее. Во втором случае неработающая сеть полностью гасится и даже при повторном восстановлении питания схема не будет работать как раньше на двух линиях.
Особенности работы с бытовыми генераторами
Для организации автоматического ввода резерва в доме можно использовать автономный генератор в качестве резервного источника питания. Он даст возможность длительное время обеспечивать электроэнергией весь дом, а величина подключаемой нагрузки зависит от мощности самого генератора. Вот схема подключения:
Внедрение генератора в качестве источника электроэнергии вместо сетевого напряжения можно практиковать в однофазной и трехфазной сети с учетом модели генератора. Однако для того, чтобы этот процесс был полностью автоматизирован, необходимо, чтобы генератор был оснащен пускателем, а также потребуется специальный блок, состоящий из набора коммутационных аппаратов, включающих пускатель только на время работы.
включаться и отключаться при восстановлении сетевого напряжения. Выглядит так:
Такой блок для генератора совместим с любым типом двигателя и имеет три положения: «Стоп», «Вкл», «Пуск». Правда, зимой ДВС нужно прогревать, но этот агрегат можно запрограммировать с учетом этой особенности. Устанавливается на DIN-рейку в распределительном щите.
На видео наглядно объясняется схема, по которой можно сделать автоматический резервный ввод для генератора своими руками:
АВР на аккумуляторах
С развитием преобразователей, преобразующих постоянный ток в переменный, появляется возможность использовать в качестве резервного источника питания, например, автомобильный аккумулятор. Помимо аккумулятора, потребуется приобрести современный автомобильный инвертор, преобразующий от 12 вольт постоянного тока до 220 вольт переменного тока.
Правда, этот источник вряд ли можно использовать для силовой нагрузки, но он легко может обеспечить стабильным напряжением осветительную цепь при кратковременной аварии на линии.
При этом продолжительность работы будет зависеть от мощности потребителей и емкости аккумуляторов.
Для увеличения емкости можно соединить несколько аккумуляторов параллельно. Саму схему подключения системы АВР можно реализовать с помощью пускателя.
Пускатель включается в основную цепь, а в случае проблем с сетью его подвижная часть исчезает, тем самым его размыкающий блок-контакт, введенный в цепь аккумулятора, запускает систему автоматического электропитания. Этот способ менее затратен, чем генератор, но не способен выдавать ток длительного времени для мощных бытовых приборов.
Приложение логического контроллера

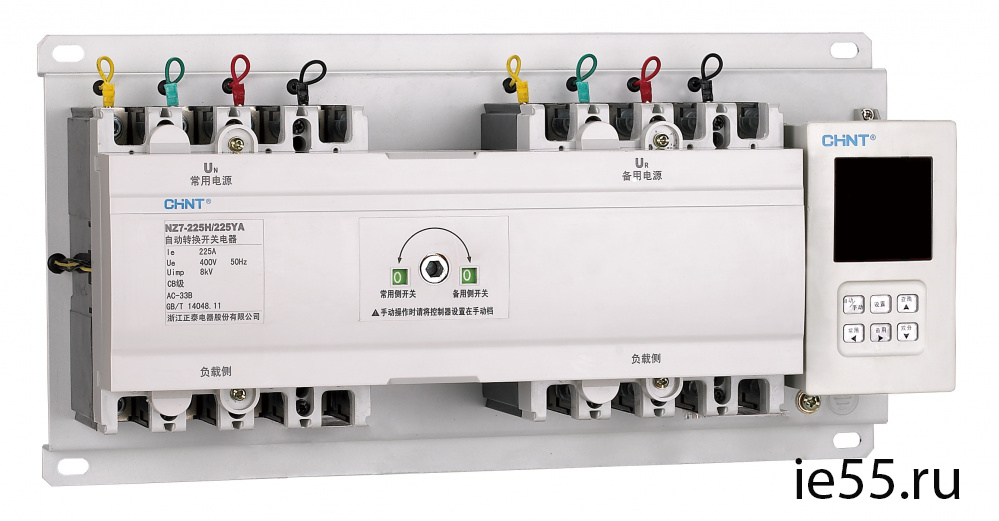

Для двух трехфазных сетей электроснабжения используются готовые блоки АВР с использованием логического цифрового контроллера, способного учитывать многие параметры, необходимые для создания идеальной системы. Имеет все необходимые маркировки и инструкции по управлению и подключению.
Однако, прежде чем подключить модуль и приобрести его, необходимо подумать, есть ли резервный источник питания с более надежным блоком питания.
Так как нет смысла подключать его к той же системе трехфазной сети, то есть с питанием от одного трансформатора 6/0,4 кВ.
Организация АВР в цепях высокого напряжения
Для организации автоматического резервирования в цепях напряжением более 1000 Вольт в качестве элемента измерения и регулирования сетевой энергии используется специальный трансформатор напряжения, на вторичной обмотке которого 100 вольт в норме. Для соединения его с системой АВР используется реле минимального напряжения или реле контроля фаз. Реагирует не только на снижение сетевого напряжения, но и на пропадание хотя бы одной фазы, например, при обрыве ВЛ. Здесь уже необходимо выполнить все требования по правильному вводу АВР, а иногда даже при системе с восстановлением устанавливается временная задержка для возврата к исходной начальной конфигурации.
Также важно отметить, что в высоковольтных сетях схемотехника автоматики АВР реализуется на электромеханических реле старого образца или современных многофункциональных микропроцессорных терминалах защиты, выполняющих несколько функций, в том числе и АВР.
Напоследок рекомендуем посмотреть полезное видео по теме статьи:
Теперь вы знаете, что такое автоматический ввод резерва, какие бывают схемы АВР и каков принцип работы этой системы электроснабжения. Надеемся, предоставленная информация и видеоуроки были вам полезны!
Наверняка вы не знаете:
- Зачем заново включать автоматику
- Как установить дизель-генератор
- Схема подключения солнечной батареи
- Как подключить магнитный пускатель
Модуль автоматического ввода резерва МАВР-3-21
Модуль автоматического ввода резерва МАВР-3-21 (модуль) — устройство управления, предназначенное для автоматического переключения на резервную линию при отключении или неисправности работающей линии. Устройство предназначено для работы в шкафах (блоках) управления автоматическим включением резерва мощности в системах бесперебойного питания трехфазных электроприемников I и II категории подключения по требованиям SAE.
Модуль предназначен для управления автоматическим переключением нагрузки с одного источника питания на другой секционными выключателями и обратно в автоматический режим при недопустимых отклонениях напряжения или тревоге на рабочем вводе (снижение/превышение установленного порога напряжения, изменения чередования фаз, обрывов одной или нескольких фаз). Модуль осуществляет управление секционным выключателем, контроль и индикацию состояний коммутационных механизмов и устройств защиты.
Модуль предназначен для монтажа на щите. Материал корпуса — пластик ABC. Крепление осуществляется в установочное отверстие размерами 136*136мм. Для фиксации используются две скобы, входящие в комплект поставки. Размеры модуля показаны на рисунке ниже. Порядок установки кронштейнов показан на рисунке ниже.
На передней панели расположены мнемосхема, светодиоды фазных напряжений «L1», «L2», «L3», индикаторы превышения пороговых значений «
На щите коммутации расположены предохранители цепей питания собственных нужд каждого ввода, гнезда подключения ввода 1 и ввода 2, гнезда подключения механизмов переключения ввода 1 и ввода 2, гнездо подключения питания собственных нужд «У вспомогательное » , гнезда подключения коммутационных механизмов «ВВОД1», «ВВОД2», «СЕКЦИЯ», гнездо «ТРЕВОГА» для подключения внешней тревожной сигнализации, гнездо «ВХОДЫ» для подключения устройств внешней сигнализации, переключатели для установки пороговых значений напряжений «У max », «U min » для входа 1 и для входа 2, переключатели установки задержек «Время на », «Время выкл », блок микропереключателей установки режимов работы «Режимы».
ПРИНЦИП ДЕЙСТВИЯ
Модуль представляет собой готовое к работе устройство, состоящее из трех самостоятельных электронных блоков: двух блоков контроля параметров трехфазной четырехпроводной сети (контроль напряжения) и микропроцессорного блока.
Блок контроля напряжения каждого ввода имеет светодиодную индикацию состояния ввода Питание осуществляется от фазы «L1» и нейтрали «N» Блоки гальванически развязаны между собой и с микропроцессорным блоком
Микропроцессорный блок анализирует готовность основных и резервных вводов, уставки переключений режимов блоков, длительность состояния дискретных вводов, после чего осуществляется выдача управляющих сигналов на встроенное реле управления и индикаторы на передней панели. Управление коммутационными механизмами осуществляется через «сухие» контакты встроенного реле. Питание микропроцессорного блока обеспечивается фазами L1 первого и второго ввода. Вспомогательное питание формируется от фазы L1 первого ввода или фазы L1 второго ввода. При отсутствии двух фаз микропроцессорный блок не может выполнять свою функцию.
НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ, ИНДИКАЦИЯ И ПОДКЛЮЧЕНИЕ
Передняя панель модуля
Задняя панель модуля
3
900ES 124
Ручной:
Ручной ввод используется для прямого подключения выбранного входа с помощью кнопок на передней панели «Input1» или «Input2».
Для включения секционного выключателя при неисправности одного из вводов используется кнопка неисправного входа (для разрешенного управления секционным выключателем).
В сервисном режиме при выключенном управлении параметрами сети управление секцией осуществляется кнопкой «Ввод2» (для разрешенного управления секционным выключателем).
В случае, если подана команда на включение одного входа, при включении другого входа вместе с секцией сначала произойдет отключение входа, затем будет дана команда на включение выбранного входа. Например, необходимо включить второй ввод при включенном первом вводе вместе с секционным выключателем. Через 3 секунды после нажатия кнопки «Вход2» МАВР изменит состояние. Отключает первый ввод, затем ко второму вводу подключаются две нагрузки.
Для перехода в автоматический режим управления необходимо нажать и удерживать кнопку «Авто».
Светодиод «Авто» не горит.
Авто:
В этом режиме МАВР автоматически управляет коммутационными устройствами.
Переход в режим ручного управления осуществляется нажатием кнопки «Вход1» или «Вход2».
Светодиод «Авто» горит.
Режим сброса:
При нажатии кнопки «СТОП» осуществляется отключение коммутационных механизмов вводов и секционного выключателя. МАВР переходит в режим ожидания, мигает светодиод «Авто».
В этом режиме МАВР выполняет только функции индикации состояния. Все релейные выходы выключены.
