Как правильно выбрать ЖК-дисплей для Arduino. Какие компоненты потребуются для подключения. Как подключить ЖК-дисплей к Arduino шаг за шагом. Какие есть альтернативные способы подключения дисплея.

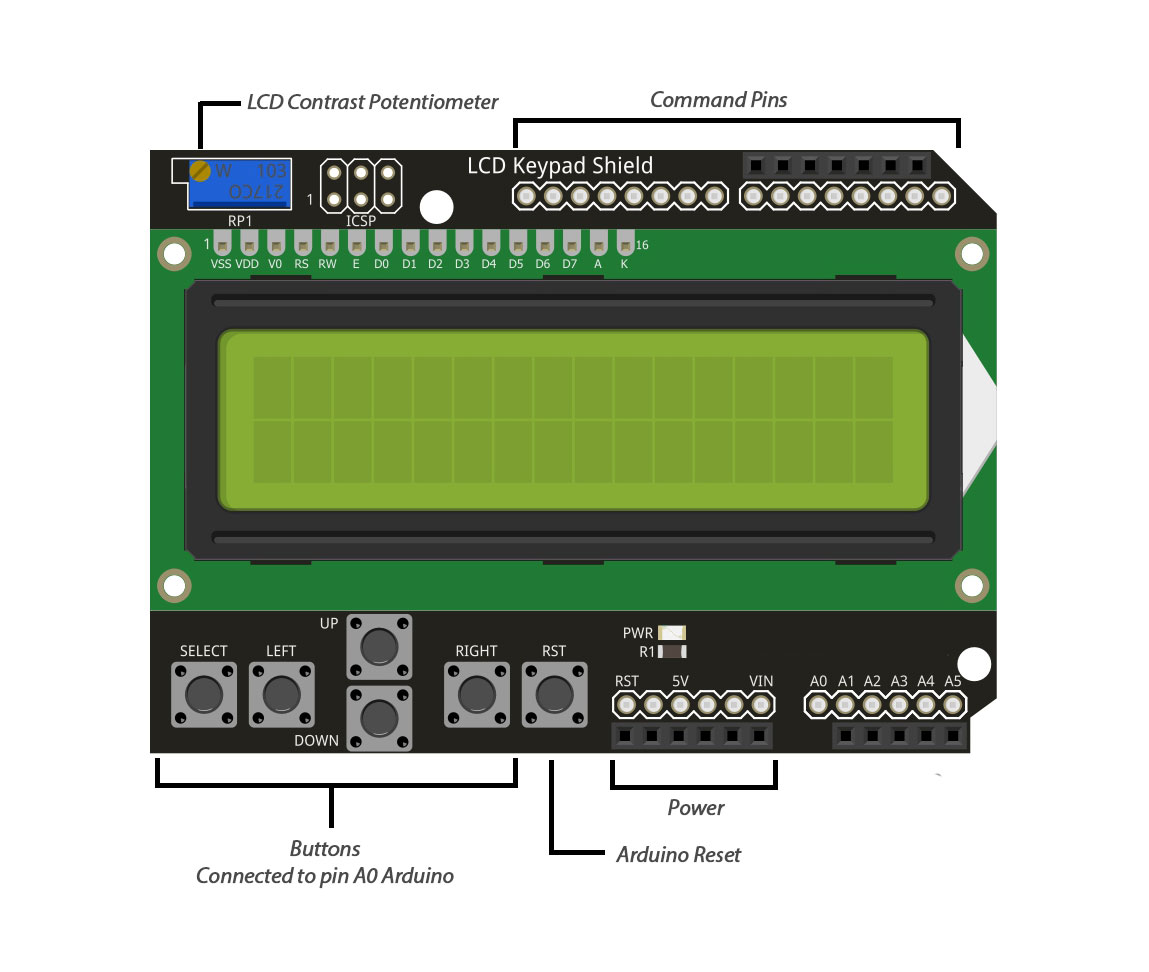

Выбор подходящего ЖК-дисплея для Arduino
При выборе ЖК-дисплея для Arduino важно учитывать следующие факторы:
- Совместимость с драйвером Hitachi HD44780
- Размер дисплея (количество символов и строк)
- Цвет подсветки
- Наличие дополнительных контактов для подключения
- Маркировка контактов на печатной плате
Наиболее распространенным вариантом является ЖК-дисплей размером 16×2 символа. Он обеспечивает хороший баланс между информативностью и компактностью.
Необходимые компоненты для подключения
Для подключения ЖК-дисплея к Arduino вам потребуются:
- Arduino (любая модель)
- ЖК-дисплей 16×2
- Потенциометр 10 кОм
- Макетная плата
- Соединительные провода
- Резистор 220 Ом (для подсветки)
Дополнительно могут понадобиться паяльник и припой, если на дисплее нет готовых контактов для подключения.
Пошаговая инструкция по подключению ЖК-дисплея
Шаг 1: Подготовка компонентов
Разместите Arduino и ЖК-дисплей на макетной плате. Убедитесь, что у вас есть доступ ко всем контактам дисплея.
Шаг 2: Подключение питания
Подключите контакт VSS дисплея к GND Arduino. Контакт VDD подключите к 5V Arduino.
Шаг 3: Настройка контрастности
Подключите потенциометр 10 кОм между VDD и GND. Средний вывод потенциометра соедините с контактом V0 дисплея.
Шаг 4: Подключение линий управления
Соедините контакты RS, RW и E дисплея с цифровыми пинами Arduino:
- RS → Пин 12
- RW → GND (для режима записи)
- E → Пин 11
Шаг 5: Подключение линий данных
Подключите линии данных D4-D7 дисплея к цифровым пинам Arduino:
- D4 → Пин 5
- D5 → Пин 4
- D6 → Пин 3
- D7 → Пин 2
Шаг 6: Подключение подсветки
Соедините контакт A (анод подсветки) через резистор 220 Ом с 5V Arduino. Контакт K (катод) подключите к GND.
Программирование Arduino для работы с ЖК-дисплеем
После физического подключения необходимо загрузить в Arduino скетч для управления дисплеем. Вот простой пример кода:
«`cpp #include
Этот код инициализирует дисплей, выводит приветствие в первой строке и показывает количество секунд работы во второй строке.
Альтернативные способы подключения ЖК-дисплея
Помимо прямого подключения, существуют и другие методы соединения ЖК-дисплея с Arduino:
Использование I2C адаптера
I2C адаптер позволяет значительно уменьшить количество проводов для подключения. При этом используются всего 4 контакта:
- VCC → 5V
- GND → GND
- SDA → Аналоговый пин A4
- SCL → Аналоговый пин A5
Для работы с I2C адаптером потребуется специальная библиотека, например, LiquidCrystal_I2C.
Использование сдвиговых регистров
Сдвиговые регистры позволяют уменьшить количество используемых пинов Arduino. Это особенно полезно при работе с несколькими дисплеями или когда свободных пинов мало.
Типичные проблемы при подключении ЖК-дисплея
При подключении ЖК-дисплея к Arduino могут возникнуть следующие проблемы:
- Нечеткое или отсутствующее изображение: проверьте настройку контрастности потенциометром
- Неправильные символы: убедитесь в правильности подключения линий данных
- Не работает подсветка: проверьте подключение контактов A и K
- Дисплей не реагирует: проверьте питание и правильность подключения линий управления
Расширенные возможности работы с ЖК-дисплеем
После освоения базового подключения можно перейти к более сложным задачам:
Создание пользовательских символов
ЖК-дисплей позволяет создавать до 8 пользовательских символов размером 5×8 пикселей. Это можно использовать для отображения специальных значков или графики.
Анимация на дисплее
Используя функции очистки экрана и перемещения курсора, можно создавать простые анимации, например, бегущую строку или мигающие элементы.
Интеграция с другими сенсорами
ЖК-дисплей можно использовать для отображения данных с различных сенсоров, подключенных к Arduino, создавая тем самым информативные устройства мониторинга.
Оптимизация энергопотребления при работе с ЖК-дисплеем
При работе с ЖК-дисплеем в проектах, питающихся от батарей, важно оптимизировать энергопотребление. Вот несколько советов:
- Отключайте подсветку, когда она не нужна
- Используйте режим сна для дисплея в периоды неактивности
- Обновляйте информацию на экране только при необходимости
- Рассмотрите возможность использования дисплеев на электронной бумаге для проектов с низким энергопотреблением
Применяя эти методы, можно значительно увеличить время автономной работы устройства.
