Каковы стандартные размеры автоматических выключателей. Как рассчитать необходимый номинальный ток выключателя. Какие типы автоматических выключателей существуют. На что обратить внимание при выборе автоматического выключателя.
Стандартные размеры автоматических выключателей
Автоматические выключатели выпускаются в различных типоразмерах, каждый из которых имеет свои особенности применения:
- Миниатюрные (15-63 А) — для бытовых и небольших коммерческих цепей
- Средние (80-250 А) — для крупных бытовых и промышленных цепей
- Силовые (400-6300 А) — для мощных промышленных установок
Наиболее распространенные номинальные токи автоматических выключателей:
- Для бытовых цепей: 6, 10, 16, 20, 25, 32, 40, 50, 63 А
- Для промышленных цепей: 80, 100, 125, 160, 200, 250, 400, 630 А
Как рассчитать необходимый номинальный ток автоматического выключателя
Для правильного выбора автоматического выключателя необходимо рассчитать требуемый номинальный ток по следующему алгоритму:
- Определить суммарную мощность потребителей в защищаемой цепи
- Рассчитать рабочий ток цепи по формуле I = P / U, где P — мощность, U — напряжение
- Умножить полученное значение на коэффициент 1,25 для учета пусковых токов
- Выбрать ближайшее большее стандартное значение номинального тока выключателя
Например, для бытовой цепи с суммарной мощностью потребителей 3 кВт при напряжении 220 В:
- I = 3000 / 220 = 13,6 А
- 13,6 * 1,25 = 17 А
- Выбираем автомат на 20 А
Основные типы автоматических выключателей
По принципу срабатывания автоматические выключатели делятся на следующие типы:
Термомагнитные
Самый распространенный тип. Имеют два механизма отключения:
- Тепловой расцепитель — срабатывает при длительных перегрузках
- Электромагнитный расцепитель — мгновенно отключает при коротких замыканиях
Электронные
Оснащены микропроцессором, который анализирует параметры тока и отключает при выходе за допустимые пределы. Позволяют точно настроить характеристики срабатывания.
Дифференциальные (УЗО)
Отключают цепь при появлении тока утечки на землю. Обеспечивают защиту от поражения электрическим током.
Особенности выбора автоматических выключателей
При выборе автоматического выключателя следует учитывать следующие факторы:
- Номинальный ток — должен соответствовать расчетному току цепи
- Отключающая способность — должна превышать возможный ток короткого замыкания
- Тип характеристики срабатывания (B, C, D) — выбирается в зависимости от нагрузки
- Количество полюсов — одно-, двух- или трехполюсные
- Условия эксплуатации — температура, влажность, вибрации и т.д.
Правильный выбор автоматического выключателя обеспечивает надежную защиту электрооборудования и безопасность людей.
Монтаж и подключение автоматических выключателей
При монтаже автоматических выключателей необходимо соблюдать следующие правила:
- Устанавливать в специальные электрощиты или боксы
- Обеспечить свободный доступ для обслуживания
- Надежно закрепить на DIN-рейке или монтажной панели
- Правильно подключить входящие и отходящие проводники
- Проверить затяжку винтовых соединений
Подключение должно выполняться квалифицированным электриком с соблюдением всех требований ПУЭ и инструкции производителя.
Эксплуатация и обслуживание автоматических выключателей
Для обеспечения длительной и надежной работы автоматических выключателей необходимо:
- Периодически проводить внешний осмотр
- Проверять затяжку контактных соединений
- Измерять сопротивление изоляции
- Проверять работоспособность механизма включения-отключения
- Своевременно заменять выработавшие свой ресурс выключатели
При обнаружении любых неисправностей автоматический выключатель должен быть немедленно заменен.
Сравнение автоматических выключателей разных производителей
На рынке представлен широкий выбор автоматических выключателей от различных производителей. Рассмотрим особенности продукции наиболее известных брендов:
Schneider Electric
Французский производитель, отличается высоким качеством и надежностью. Популярные серии: Easy9, Acti9, Compact NSX.
ABB
Швейцарская компания, производит широкий ассортимент электротехнической продукции. Известные линейки автоматов: S200, Tmax, Emax.
Legrand
Еще один крупный французский производитель. Выпускает серии автоматических выключателей: TX3, DX3, DPX3.
IEK
Российский бренд, предлагает бюджетные решения хорошего качества. Популярные серии: ВА47-29, ВА47-60, ВА88.
При выборе следует учитывать соотношение цена/качество, доступность запчастей и сервисного обслуживания.
EZ9F34325 Автоматический трехполюсный выключатель Easy9 3П 25A С 4.5кА Schneider Electric
Похоже JavaScript оключен в вашем браузере.
Вам необходимо включить поддержку JavaScript в браузере или воспользоваться другим браузером.
- Избранное
- Сравнить
Поделиться
Артикул: 003.002.345
Производитель: Schneider Electric
Штрихкод: 3606480587047
Автоматический выключатель Easy9 EZ9F34325 предназначен для выполнения следующих функций:
- защита цепей от токов короткого замыкания
- защита цепей от токов перегрузки
Основные характеристики:
- номинальный ток — 25А
- кривая отключения — С
- трехполюсное исполнение
- отключающая способность — 4.5кА
На передней панели имеется индикация аварийного отключения посредством положения рукоятки I-O («включено»-«отключено»).
781.20₽
- Описание
- Номенклатура
- Документация
Основные характеристики
| Серия | Easy9 |
| Область применения | Распределение |
| Тип продукта | Автоматический выключатель |
| Краткое название устройства | Easy9 модульные автоматические выключатели |
| Описание полюсов | 3P |
| Число защищенных полюсов | 3 |
| Номинальный ток | 25 А |
| Тип сети | Переменный ток |
| Технология расцепителя | Термомагнитный |
| Код кривой | С |
| Отключающая способность | 4500 A Icn at 230 V AC 50/60 Hz в соответствии с IEC 60898-1 4500 A Icn at 400 V AC 50/60 Hz в соответствии с IEC 60898-1 |
| Соответствие требованиям по изоляции | Да в соответствии с IEC 60898-1 |
Дополнительные характеристики
| Частота сети | 50 Гц |
| Номинальное рабочее напряжение | 400 V AC 50 Hz |
| Предел электромагнитного отключения | 5. ..10 x In |
| Номинальная рабочая отключающая способность | 4,5 кА 100 % Icn в 400 В переменный ток 50/60 Гц в соответствии с IEC 60898-1 |
| Номинальное напряжение изоляции | 500 V AC 50/60 Hz в соответствии с IEC 60898-1 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 4 kV в соответствии с IEC 60898-1 |
| Индикатор положения контакта | Да |
| Тип управления | Рычаг управления |
| Индикатор наличия напряжения | Без |
| Исполнение монтажа | Защелкивающийся |
| Монтажная опора | DIN-рейка |
| Шаг 9 мм | 6 |
| Высота | 81 мм |
| Ширина | 54 мм |
| Глубина | 66,5 мм |
| Цвет | Grey (RAL 7035) |
| Механическая износостойкость | 10000 циклов |
| Электрическая износостойкость | 4000 циклов |
| Соединения – клеммы | Зажим туннельного типа (верхний или нижний) 1… 25 мм² жесткий Зажим туннельного типа (верхний или нижний) 1… 16 мм² гибкий |
| момент затяжки | 2 Н-м сверху или снизу |
Условия эксплуатации
| Стандарты | IEC 60898-1 |
| Сертификаты | ГОСТ Р |
| Степень защиты IP | IP20 в соответствии с IEC 60529 |
| Степень загрязнения | 2 |
| Подготовка к работе в тропических условиях | 2 |
| Относительная влажность | 95 % at -25…60 °C |
| Рабочая температура окружающей среды | -25…60 °C |
| Температура окружающей среды при хранении | -40…85 °C |
Размеры
Номенклатура автоматических выключателей Easy9
| Кол-во полюсов | Номинальный ток, А | № по каталогу Schneider Electric | |
|---|---|---|---|
| Кривая B | Кривая C | ||
| 1 | 6 | EZ9F14106 | EZ9F34106 |
| 10 | EZ9F14110 | EZ9F34110 | |
| 16 | EZ9F14116 | EZ9F34116 | |
| 20 | EZ9F14120 | EZ9F34120 | |
| 25 | EZ9F14125 | EZ9F34125 | |
| 32 | EZ9F14132 | EZ9F34132 | |
| 40 | EZ9F14140 | EZ9F34140 | |
| 50 | EZ9F14150 | EZ9F34150 | |
| 63 | EZ9F14163 | EZ9F34163 | |
| 2 | 6 | EZ9F14206 | EZ9F34206 |
| 10 | EZ9F14210 | EZ9F34210 | |
| 16 | EZ9F14216 | EZ9F34216 | |
| 20 | EZ9F14220 | EZ9F34220 | |
| 25 | EZ9F14225 | EZ9F34225 | |
| 32 | EZ9F14232 | EZ9F34232 | |
| 40 | EZ9F14240 | EZ9F34240 | |
| 50 | EZ9F14250 | EZ9F34250 | |
| 63 | EZ9F14263 | EZ9F34263 | |
| 3 | 6 | EZ9F14306 | EZ9F34306 |
| 10 | EZ9F14310 | EZ9F34310 | |
| 16 | EZ9F14316 | EZ9F34316 | |
| 20 | EZ9F14320 | EZ9F34320 | |
| 25 | EZ9F14325 | EZ9F34325 | |
| 32 | EZ9F14332 | EZ9F34332 | |
| 40 | EZ9F14340 | EZ9F34340 | |
| 50 | EZ9F14350 | EZ9F34350 | |
| 63 | EZ9F14363 | EZ9F34363 | |
| 4 | 6 | EZ9F14406 | EZ9F34406 |
| EZ9F14410 | EZ9F34410 | ||
| 16 | EZ9F14416 | EZ9F34416 | |
| 20 | EZ9F14420 | EZ9F34420 | |
| 25 | EZ9F14425 | EZ9F34425 | |
| 32 | EZ9F14432 | EZ9F34432 | |
| 40 | EZ9F14440 | EZ9F34440 | |
| 50 | EZ9F14450 | EZ9F34450 | |
| 63 | EZ9F14463 | EZ9F34463 | |
Размеры
Вспомогательные элементы и аксессуары для EZ9F34325
Аналогичные товары или товары на замену EZ9F34325
Каталог оборудования Easy9 (2021 год) |
jpg»>EZ9F14125 Автоматический однополюсный выключатель Easy9 1П 25A B 4.5кА Schneider Electric
Похоже JavaScript оключен в вашем браузере.
Вам необходимо включить поддержку JavaScript в браузере или воспользоваться другим браузером.
- Избранное
- Сравнить
Поделиться
Артикул: 003.002.308
Производитель: Schneider Electric
Штрихкод: 3606480587139
Автоматический выключатель Easy9 EZ9F14125 предназначен для выполнения следующих функций:
- защита цепей от токов короткого замыкания
- защита цепей от токов перегрузки
Основные характеристики:
- номинальный ток — 25А
- кривая отключения — B
- однополюсное исполнение
- отключающая способность — 4.
5кА
5кАНа передней панели имеется индикация аварийного отключения посредством положения рукоятки I-O («включено»-«отключено»).
285.60₽
- Описание
- Номенклатура
- Документация
Основные характеристики
| Серия | Easy9 |
| Область применения | Распределение |
| Тип продукта | Автоматический выключатель |
| Краткое название устройства | Easy9 модульные автоматические выключатели |
| Описание полюсов | 1P |
| Число защищенных полюсов | 1 |
| Номинальный ток | 25 А |
| Тип сети | Переменный ток |
| Технология расцепителя | Термомагнитный |
| Код кривой | B |
| Отключающая способность | 4500 A Icn at 230 V AC 50/60 Hz в соответствии с IEC 60898-1 4500 A Icn at 400 V AC 50/60 Hz в соответствии с IEC 60898-1 |
| Соответствие требованиям по изоляции | Да в соответствии с IEC 60898-1 |
Дополнительные характеристики
| Частота сети | 50/60 Гц |
| Номинальное рабочее напряжение | 230 V AC 50/60 Hz |
| Предел электромагнитного отключения | 3. ..5 x In |
| Номинальная рабочая отключающая способность | 4.5 kA 100 % x Icn at 230 V AC 50/60 Hz в соответствии с IEC 60898-1 |
| Номинальное напряжение изоляции | 500 V AC 50/60 Hz в соответствии с IEC 60898-1 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 4 kV в соответствии с IEC 60898-1 |
| Индикатор положения контакта | Да |
| Тип управления | Рычаг управления |
| Индикатор наличия напряжения | Без |
| Исполнение монтажа | Защелкивающийся |
| Монтажная опора | DIN-рейка |
| Шаг 9 мм | 2 |
| Высота | 81 мм |
| Ширина | 18 мм |
| Глубина | 66,5 мм |
| Цвет | Grey (RAL 7035) |
| Механическая износостойкость | 10000 циклов |
| Электрическая износостойкость | 4000 циклов |
| Соединения – клеммы | Зажим туннельного типа (верхний или нижний) 1… 25 мм² жесткий Зажим туннельного типа (верхний или нижний) 1… 16 мм² гибкий |
| момент затяжки | 2 Н-м сверху или снизу |
Условия эксплуатации
| Стандарты | IEC 60898-1 |
| Сертификаты | ГОСТ Р |
| Степень защиты IP | IP20 в соответствии с IEC 60529 |
| Степень загрязнения | 2 |
| Подготовка к работе в тропических условиях | 2 |
| Относительная влажность | 95 % at -25…60 °C |
| Рабочая температура окружающей среды | -25…60 °C |
| Температура окружающей среды при хранении | -40…85 °C |
Размеры
Номенклатура автоматических выключателей Easy9
| Кол-во полюсов | Номинальный ток, А | № по каталогу Schneider Electric | |
|---|---|---|---|
| Кривая B | Кривая C | ||
| 1 | 6 | EZ9F14106 | EZ9F34106 |
| 10 | EZ9F14110 | EZ9F34110 | |
| 16 | EZ9F14116 | EZ9F34116 | |
| 20 | EZ9F14120 | EZ9F34120 | |
| 25 | EZ9F14125 | EZ9F34125 | |
| 32 | EZ9F14132 | EZ9F34132 | |
| 40 | EZ9F14140 | EZ9F34140 | |
| 50 | EZ9F14150 | EZ9F34150 | |
| 63 | EZ9F14163 | EZ9F34163 | |
| 2 | 6 | EZ9F14206 | EZ9F34206 |
| 10 | EZ9F14210 | EZ9F34210 | |
| 16 | EZ9F14216 | EZ9F34216 | |
| 20 | EZ9F14220 | EZ9F34220 | |
| 25 | EZ9F14225 | EZ9F34225 | |
| 32 | EZ9F14232 | EZ9F34232 | |
| 40 | EZ9F14240 | EZ9F34240 | |
| 50 | EZ9F14250 | EZ9F34250 | |
| 63 | EZ9F14263 | EZ9F34263 | |
| 3 | 6 | EZ9F14306 | EZ9F34306 |
| 10 | EZ9F14310 | EZ9F34310 | |
| 16 | EZ9F14316 | EZ9F34316 | |
| 20 | EZ9F14320 | EZ9F34320 | |
| 25 | EZ9F14325 | EZ9F34325 | |
| 32 | EZ9F14332 | EZ9F34332 | |
| 40 | EZ9F14340 | EZ9F34340 | |
| 50 | EZ9F14350 | EZ9F34350 | |
| 63 | EZ9F14363 | EZ9F34363 | |
| 4 | 6 | EZ9F14406 | EZ9F34406 |
| 10 | EZ9F14410 | EZ9F34410 | |
| 16 | EZ9F14416 | EZ9F34416 | |
| 20 | EZ9F14420 | EZ9F34420 | |
| 25 | EZ9F14425 | EZ9F34425 | |
| 32 | EZ9F14432 | EZ9F34432 | |
| 40 | EZ9F14440 | EZ9F34440 | |
| 50 | EZ9F14450 | EZ9F34450 | |
| 63 | EZ9F14463 | EZ9F34463 | |

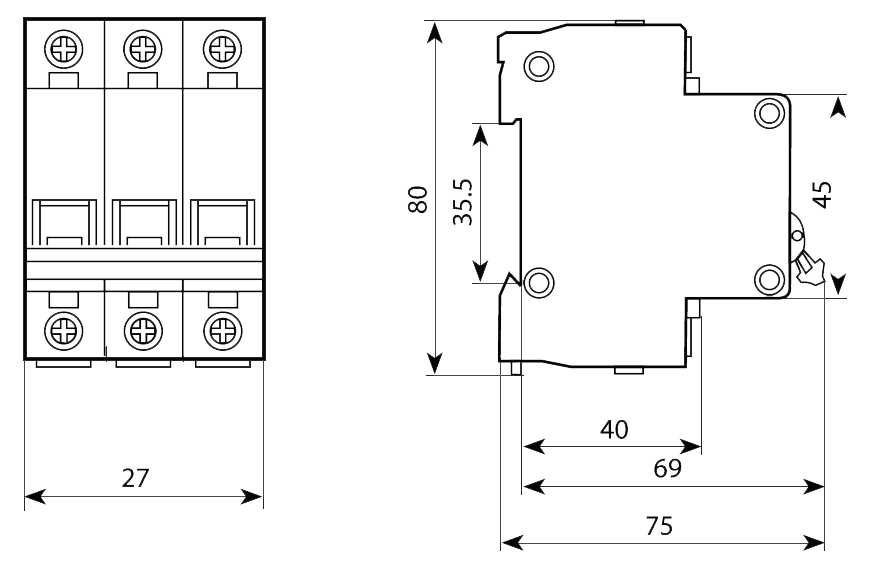

Размеры
Вспомогательные элементы и аксессуары для EZ9F14125
Аналогичные товары или товары на замену EZ9F14125
Каталог оборудования Easy9 (2021 год) |
jpg»>Каковы общие размеры автоматических выключателей? – Автоматические выключатели оптом
Существуют автоматические выключатели различных размеров; каждый со своими преимуществами и недостатками. Вы можете увидеть печатные платы разного размера, если заглянете внутрь основного центра нагрузки с электрическими цепями, питающими ваши фары. Автоматические выключатели стандартного размера часто используются для питания 120-вольтовых цепей. Однако тип автоматического выключателя в цепи определяется расположением розетки, предполагаемым использованием розетки и электрическим оборудованием, которое они будут питать. Отдельные приборы обычно питаются от сети на 240 вольт и обычно имеют размеры в соответствии с требованиями к силе тока прибора, для которого они предназначены.
Минимальный размер
Цепи, питающие жилые помещения жилых домов, часто защищаются автоматическими выключателями на 15 ампер.
Электроприборы, такие как радиоприемники, телевизоры, компьютеры и осветительные приборы, находящиеся в таких местах, обычно имеют гораздо более низкие требования к силе тока. Даже если вы включите несколько таких электрических устройств одновременно, они, скорее всего, не перегрузят 15-амперный автоматический выключатель.
Большой размер
В соответствии с Национальным электротехническим кодексом кухни, гаражи, прачечные и другие указанные зоны должны быть защищены автоматическими выключателями не менее чем на 20 ампер. Рекомендуется использовать мощные инструменты и электроприборы в местах, которые потребляют большую силу тока от электрической розетки вашего дома.
Мегаразмер
В домашних установках необычно использовать автоматические выключатели мощностью более 20 ампер. Тем не менее, вы можете заранее знать требуемую силу тока в вашем доме или комнате при перемонтаже, реконструкции или строительстве. Это дает вам достаточно времени для обновления вашей схемы, если это необходимо.
220 Цепи
Высокомощное электрическое оборудование, такое как нагреватели, печи, кондиционеры и водяные насосы, часто индивидуально защищается с помощью автоматических выключателей разного размера от 20 до 60 ампер в зависимости от размера соответствующего устройства. Кроме того, автономные гаражи или мастерские в вашем доме, которые питаются от вашего основного центра нагрузки, обычно защищены автоматическими выключателями на 60–100 ампер, которые разбивают электричество на более мелкие блоки в удаленном здании.
Типы неисправностей
Электрические неисправности делятся на две основные категории: перегрузки и короткие замыкания. Перегрузки могут быть вызваны ударами молнии или другими источниками скачков напряжения. С другой стороны, короткое замыкание происходит, когда происходит отвод электричества от того, что было задумано. Опасная черта электричества заключается в том, что оно движется по кратчайшему пути к земле. Электрические токи найдут путь, даже если это всего лишь крошечное отверстие в шнуре, что приведет к утечке электричества.
A Цепь
Когда электричество поступает в ваш дом или офис, оно распределяется по всем цепям за стенами для питания электроприборов и устройств, которые подключены к розетке. Автоматический выключатель часто находится в коробке с автоматическим выключателем, висящей на стене. вашего подвала, гаража или туалета. Коробка с автоматическим выключателем состоит из различных выключателей, очень похожих на те, которые вы используете для включения света. Электричество, поступающее в ваш дом, распределяется между всеми цепями в здании. Основная роль автоматических выключателей состоит в том, чтобы остановить обычный поток электричества в случае электрической неисправности, чтобы предотвратить повреждение ваших электроприборов, травмы или пожар.
Калькулятор размера автоматического выключателя + Таблица усилителей
Выбор автоматического выключателя никогда не бывает легким. Но это тоже не все так сложно . Всем известно, что нам нужен автоматический выключатель подходящего размера, который обеспечивает достаточный электрический ток.
Если мы уменьшим размер выключателя, он, скорее всего, загорится. Здесь нет давления.
Как выбрать правильный размер автоматического выключателя? Вам нужен выключатель на 10А, 15А, 20А, 30А, 40А, 50А и т.д.?
Стандартные размеры выключателя: 15А, 20А, 25А, 30А, 35А, 40А, 45А, 50А, 60А, 70А, 80А, 90А, 100А, 110А, 125А, 150А, 175А, 200А, 5А, 225А, 30А, 205А и 450А.
Рассчитать автоматический выключатель на самом деле довольно просто. Просто нужно знать пару правил. К ним относятся:
- 80% Правило выключателя NEC. Это самое основное правило NEC (National Electric Code), в котором говорится, что вы не можете увеличивать ток выше 80% от его указанной мощности. Пример: Если у вас есть выключатель на 20 А, вы можете разрешить только ток 16 А. 16А составляет 80% от макс. указанная мощность автоматического выключателя. Это мера безопасности; вам лучше иметь немного накладных расходов, чтобы предотвратить поджаривание схемы. Вы можете прочитать полную статью 240.4 (B) в NEC 2014 по этому вопросу здесь.
- Умение рассчитать силу тока по мощности. Обычно у вас есть устройства с известной мощностью; скажем, кондиционер на 3000 Вт. Расчет автоматических выключателей зависит от ампер. Вам нужно будет знать, как преобразовать 3000 Вт в ампер. А именно, если вы запускаете блок мощностью 3000 Вт в цепи 220 В, ток рассчитывается следующим образом: 3000 Вт / 220 В = 13,63 ампер. Вы можете рассчитать потребление усилителя по мощности и напряжению.
Вы можете прочитать полную статью 240.4 (B) в NEC 2014 по этому вопросу здесь.Если вы знаете, как рассчитать силу тока и учесть правило 80% выключателя, вы можете сами рассчитать размер выключателя.
Чтобы помочь каждому определить размер этих выключателей, мы объясним, как определить правильный размер выключателя. Кроме того, мы включили калькулятор размера автоматического выключателя (просто вставьте ватты и вольты, и вы получите правильный размер выключателя).
В конце мы также включили «просто скажите мне размер выключателя, который мне нужен» Таблица размеров выключателя , в которой указано, какой размер выключателя вам нужен для устройств с различной мощностью (от блоков 50 Вт до больших устройств 20 000 Вт) .
Давайте посмотрим, как можно рассчитать размер автоматического выключателя вручную (вы также можете использовать калькулятор и/или таблицу ниже):
Как рассчитать размер автоматического выключателя?
Это проще всего объяснить на примере.
Допустим, у нас есть простой обогреватель мощностью 1500 Вт, работающий от стандартной сети 120 В. Выключатель усилителя какого размера вам нужен для обогревателя мощностью 1500 Вт?
Во-первых, вам нужно рассчитать, сколько ампер потребляет этот обогреватель, вот так:
Ток (AMPS) = Power (Watts) / напряжение (Volt)
В нашей ситуации это:
. что обогреватель мощностью 1500 Вт потребляет 12,5 ампер. Мы должны учитывать правило 80% прерывателя. Это означает, что эти 12,5 ампер должны составлять 80% тока выключателя. Чтобы рассчитать мощность необходимого автоматического выключателя, мы должны умножить потребляемый ток на коэффициент 1,25 следующим образом:
Минимальный размер автоматического выключателя = 12,5 А × 1,25 = 15,63 А Следующий размер выключателя — 20 ампер; это означает, что нам нужно использовать выключатель на 20 А для обогревателя мощностью 1500 Вт, работающего от стандартной цепи 120 В.
Вот основная пошаговая процедура, которую мы выполнили для определения размера автоматического выключателя:
- Расчет потребляемой мощности. Для этого мы используем основное уравнение электрической энергии. Если мы знаем мощность и напряжение, мы можем довольно легко рассчитать потребление усилителя.
- Умножьте потребляемый ток на 1,25 , чтобы учесть правило 80% прерывателя. Результирующие ампер-это минимальная мощность, которую должен иметь автоматический выключатель правильного размера.
- Выберите размер автоматического выключателя. Обычно мы выбираем автоматические выключатели на 10А, 15А, 20А, 25А, 30А, 35А, 40А, 50А, 60А и т.д.
Вот как вручную определяется размер выключателя. Самый простой способ — использовать динамический калькулятор. Вы просто вводите эту мощность и напряжение, и калькулятор сообщит вам, какой минимальный размер автоматического выключателя вам нужен.
Вы можете использовать этот калькулятор здесь:
Вот как работает этот калькулятор размеров выключателя:
Допустим, у вас есть большой кондиционер мощностью 5000 Вт (обычно это 5-тонный блок). Работает от сети 220В. Какой размер автоматического выключателя вам нужен?
Просто передвиньте ползунок мощности на «5000», а напряжение — на «220», и вы получите «28,41 Ампер». Поэтому вам нужен автоматический выключатель с силой тока не менее 28,41 А. выключатель на 25А слишком мал; вам нужен выключатель 30А .
Вы можете сделать это буквально для любого устройства, работающего на любом напряжении. Вы также можете поиграть с цифрами, чтобы увидеть, как меняются усилители.
Если вы хотите «просто скажите мне, какой автоматический выключатель мне нужен», вы можете обратиться к этой таблице:
Таблица размеров автоматического выключателя (для цепей 120 В и 220 В)
Вам просто нужно знать мощность устройства, для которого вам нужен автоматический выключатель, и вы можете проверить, какой размер выключателя вам нужен, если вы используете его в стандартной сети 120 В или в модернизированной сети 220 В:
| Мощность (Ватт): | Мин. Ток выключателя (при 120 В): | Размер выключателя (при 120 В): | Мин. Ток выключателя (при 220 В): | Размер выключателя (при 220 В): |
| 50 Вт | 0,52 А | Автоматический выключатель 5А | 0,28 А | Автоматический выключатель 5А |
| 100 Вт | 1,04 А | Автоматический выключатель 5А | 0,57 А | Автоматический выключатель 5А |
| 200 Вт | 2,08 А | Автоматический выключатель 5А | 1,14 А | Автоматический выключатель 5А |
| 300 Вт | 3,13 А | Автоматический выключатель 5А | 1,70 А | Автоматический выключатель 5А |
| 400 Вт | 4,17 А | Автоматический выключатель 5А | 2,27 А | Автоматический выключатель 5А |
| 500 Вт | 5,21 А | Автоматический выключатель 10 А | 2,84 А | Автоматический выключатель 5А |
| 600 Вт | 6,25 А | Автоматический выключатель 10 А | 3,41 А | Автоматический выключатель 5А |
| 700 Вт | 7,29Ампер | Автоматический выключатель 10 А | 3,98 А | Автоматический выключатель 5А |
| 800 Вт | 8,33 А | Автоматический выключатель 10 А | 4,55 А | Автоматический выключатель 5А |
| 900 Вт | 9,38 А | Автоматический выключатель 10 А | 5,11 А | Автоматический выключатель 10 А |
| 1000 Вт | 10,42 А | Автоматический выключатель 15 А | 5,68 А | Автоматический выключатель 10 А |
| 1500 Вт | 15,63 А | Автоматический выключатель 20 А | 8,52 А | Автоматический выключатель 10 А |
| 2000 Вт | 20,83 А | Автоматический выключатель 25 А | 11,36 А | Автоматический выключатель 15 А |
| 2500 Вт | 26,04 А | Автоматический выключатель 30 А | 14,20 А | Автоматический выключатель 15 А |
| 3000 Вт | 31,25 А | 35А Автоматический выключатель | 17,05 А | Автоматический выключатель 20 А |
| 3500 Вт | 36,46 А | Автоматический выключатель 40 А | 19,89 А | Автоматический выключатель 20 А |
| 4000 Вт | 41,67 А | Автоматический выключатель 45А | 22,73 А | Автоматический выключатель 25 А |
| 4500 Вт | 46,88 А | Автоматический выключатель 50 А | 25,57 А | Автоматический выключатель 30 А |
| 5000 Вт | 52,08 А | Автоматический выключатель 55 А | 28,41 А | Автоматический выключатель 30 А |
| 6000 Вт | 62,50 А | Автоматический выключатель 65А | 34,09 А | Автоматический выключатель 35 А |
| 7000 Вт | 72,92 А | Автоматический выключатель 75А | 39,77 А | Автоматический выключатель 40 А |
| 8000 Вт | 83,33 А | Автоматический выключатель 85А | 45,45 А | Автоматический выключатель 50 А |
| 9000 Вт | 93,75 А | Автоматический выключатель 95А | 51,14 А | Автоматический выключатель 55 А |
| 10 000 Вт | 104,16 А | Автоматический выключатель 110 А | 56,82 А | Автоматический выключатель 60 А |
| 15 кВт | 156,24 А | Автоматический выключатель 160 А | 85,23 А | Автоматический выключатель 90А |
| 20 кВт | 208,32 Ампер | Автоматический выключатель 210 А | 113,64 Ампер | Автоматический выключатель 120 А |
| 25 кВт | 260,4 А | Автоматический выключатель 270 А | 142,05 А | Автоматический выключатель 150 А |
| 30 кВт | 312,48 А | Автоматический выключатель 320 А | 170,46 А | Автоматический выключатель 180 А |
| 40 кВт | 416,64 Ампер | Автоматический выключатель 420 А | 227,28 А | Автоматический выключатель 230 А |
| 50 кВт | 520,8 А | Автоматический выключатель 530 А | 284,10 Ампер | Автоматический выключатель 290 А |
Как видите, рассчитать размер молотка, который вам нужен, не так уж сложно.
