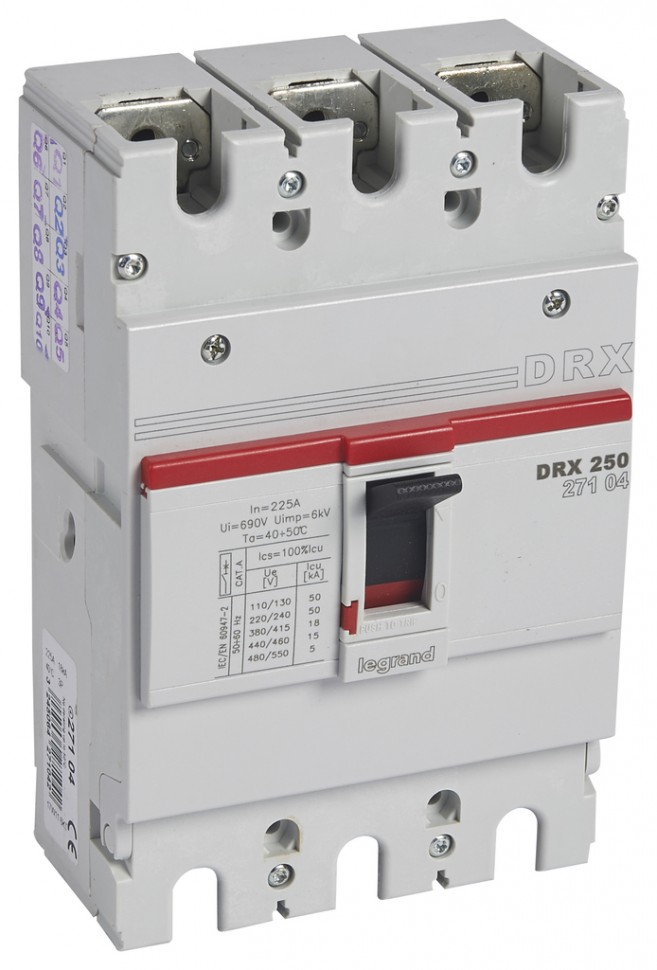

Что такое трехполюсный автоматический выключатель

Трехполюсный автоматический выключатель — это коммутационный аппарат, предназначенный для защиты трехфазных электрических цепей от токов короткого замыкания и перегрузки. Он состоит из трех однополюсных автоматических выключателей, объединенных в одном корпусе и имеющих общий привод.

Основные функции трехполюсного автоматического выключателя:

• Защита трехфазной электрической сети от сверхтоков
• Ручное включение и отключение трехфазной нагрузки
• Автоматическое отключение при коротких замыканиях и перегрузках

По сравнению с однополюсными, трехполюсные автоматы обеспечивают одновременное отключение всех трех фаз при возникновении аварийного режима в любой из них. Это повышает надежность защиты трехфазного оборудования.

Устройство и принцип работы трехполюсного автомата

Трехполюсный автоматический выключатель состоит из следующих основных элементов:

• Корпус из изоляционного материала
• Три пары силовых контактов (по одной на каждую фазу)
• Дугогасительные камеры
• Механизм свободного расцепления
• Электромагнитный и тепловой расцепители
• Рычаг управления

Как работает трехполюсный автоматический выключатель. При возникновении сверхтока:

1. Электромагнитный или тепловой расцепитель срабатывает
2. Приводится в действие механизм свободного расцепления
3. Контакты всех трех полюсов размыкаются
4. Возникшая электрическая дуга гасится в дугогасительных камерах
5. Цепь обесточивается

Такой принцип работы обеспечивает быстрое и надежное отключение при коротких замыканиях и перегрузках в трехфазных сетях.

Области применения трехполюсных выключателей

Трехполюсные автоматические выключатели широко применяются для защиты:

• Вводов в здания и сооружения
• Распределительных щитов
• Отходящих линий к трехфазным потребителям
• Двигателей и другого трехфазного оборудования

Основные сферы использования трехполюсных автоматов:

• Промышленные предприятия
• Коммерческие объекты
• Жилые многоквартирные дома
• Административные здания

Трехполюсные выключатели незаменимы везде, где требуется защита трехфазных электрических сетей и оборудования.

Основные характеристики трехполюсных автоматических выключателей

При выборе трехполюсного автомата необходимо учитывать следующие ключевые параметры:

• Номинальное напряжение (обычно 400 В)
• Номинальный ток (от 1 до 3000 А)
• Отключающая способность (от 4,5 до 150 кА)
• Кривая отключения (B, C, D)
• Количество полюсов (3 или 3+N)

Как правильно выбрать характеристики трехполюсного автомата. Для этого необходимо определить:

1. Расчетный ток нагрузки
2. Пусковые токи оборудования
3. Ток короткого замыкания в точке установки
4. Требуемую селективность защиты

На основе этих данных подбирается автомат с подходящими номинальными и защитными характеристиками.

Подключение трехполюсного автоматического выключателя

Правильное подключение трехполюсного автомата крайне важно для его корректной работы. Основные правила монтажа:

• Входные клеммы подключаются к питающей сети
• Выходные клеммы — к защищаемой нагрузке
• Нейтральный проводник подключается к клемме N (если есть)
• Провода заземления подключаются к шине PE

Порядок подключения трехполюсного автоматического выключателя:

1. Обесточить электрическую сеть
2. Установить автомат в щит на DIN-рейку
3. Подключить входные силовые провода к верхним клеммам
4. Подключить выходные провода к нижним клеммам
5. Подключить нейтраль и заземление (при необходимости)
6. Проверить надежность соединений
7. Подать напряжение и проверить работу автомата

При подключении важно соблюдать фазировку и момент затяжки винтовых соединений. Это обеспечит надежную работу защиты.

Преимущества использования трехполюсных автоматических выключателей

Применение трехполюсных автоматов в трехфазных сетях имеет ряд важных преимуществ:

• Одновременное отключение всех трех фаз
• Защита от однофазных и многофазных коротких замыканий
• Защита от перегрузок в любой из фаз
• Высокая отключающая способность
• Компактные размеры
• Удобство монтажа и обслуживания

По сравнению с однополюсными автоматами, трехполюсные обеспечивают более надежную и эффективную защиту трехфазных электроустановок. Их использование повышает безопасность и снижает риск аварий.

Обслуживание и проверка трехполюсных выключателей

Для обеспечения длительной и надежной работы трехполюсных автоматических выключателей необходимо проводить их регулярное обслуживание. Оно включает:

• Внешний осмотр на предмет повреждений
• Проверку затяжки клеммных соединений
• Очистку от пыли и загрязнений
• Проверку работоспособности механизма
• Измерение сопротивления изоляции
• Тестирование защитных функций

Как часто нужно проверять трехполюсные автоматы. Рекомендуемая периодичность:

• Визуальный осмотр — не реже 1 раза в 6 месяцев
• Проверка затяжки — 1 раз в год
• Полное обслуживание — 1 раз в 2-3 года

Своевременное обслуживание позволяет выявить и устранить неисправности на ранней стадии, продлить срок службы автоматов и повысить надежность защиты электроустановок.

Трехфазные автоматические выключатели. Принцип действия и функции

Трехфазовые выключатели или автоматы применяются в электросетях с целью не допустить короткое замыкание и перегрузку. Устройства коммутации используются как в сетях постоянного, так и переменного тока. Стандартная модификация представляет собой расширитель с переключением в зависти от частоты цепи.

Автоматический выключатель на 15 кВт

Для защиты от сверх высоких токов и перегрузок трехфазной сети напряжением 380 В, применяются модификации автоматов на 15 кВт. Потребление тока прибором на вводе при этом должно быть 25 А. Важно помнить, что при коротком замыкании значительно возрастает сила тока и это может привести к возгоранию электропроводки. Модель автомата на 15 кВт для трехфазовой нагрузки выбирается исходя из допустимого напряжения и тока при коротком замыкании. Опираться следует на показатели для кабеля с минимальным сечением, который будет защищать выключатель и номинальный ток приемника. Для расчета вводного коммутационного автомата в сети 380 В учитывают следующие факторы и параметры:

• Электрическую мощность — фактическую и добавочную;
• Интенсивность нагрузки кабеля;
• Запас мощности в проекте жилого дома;
• Наличие хозяйственных построек и нежилых помещений и их удаленность от точки ввода кабеля.

Функции трехфазных автоматов

Перед выбором и установкой автоматического выключателя необходимо понимать его назначение и функции. Такие устройства не предназначены для защиты бытовой техники. Срабатывание автомата происходит только в случае короткого замыкания или при возникновении перегрузки. Основными функциями трехфазного автомата являются:

• Одновременное замыкание/размыкание нескольких однофазных зон цепи;
• Предотвращение появления сверхтоков в цепи;
• Совместная работа с выпрямителями сети переменного тока;
• Защита оборудования высокой мощности;
• Оперативное размыкание при возникновении короткого замыкания на линии с большим количеством потребителей;
• Возможность безопасного ручного отключения с помощью рубильника или выключателя;
• Совместимость с дополнительными защитными клеммами.

Принцип действия трехфазного автоматического выключателя

При возникновении на линии замыкания защитный автомат срабатывает при помощи электромагнитного расщепителя. Этот элемент состоит из биметаллической пластины, которая нагревается при повышении тока и отсутствие напряжения. Выключатель предотвращает воздействие сверхвысокого тока, появившегося в результате короткого замыкания, на проводку. В противном случае жилы кабеля нагреваются до температуры плавления, что может вызвать возгорание кабельной изоляции. Поэтому так важно правильно рассчитать нагрузку на сеть.

Соответствие электропроводки нагрузке

Проблема несоответствия проводки и потребляемой приборами мощности характерна для домов старой постройки, сеть в которых рассчитывалась под меньшую нагрузку. Установка современных автоматов делает эксплуатацию таких сетей опасной, так как выключатели подбираются под общую мощность техники, а проводка начинает перегреваться, оплавляться и гореть раньше.

Например, старые кабели с сечением жил 1,5мм2 рассчитаны на предельный ток 19А. Если одновременно включается оборудование с суммарным потреблением тока 22,7А, защиту сможет обеспечить лишь модификация на 25А. Провода при этом будут нагреваться, но автомат срабатывать не будет, пока изоляция не начнет плавиться и не случится короткое замыкание. Чтобы избежать пожара, лучше всего старую проводку заменить на медный кабель сечением 2,5мм2.

Купить низковольтное оборудование по доступной цене можно в интернет-магазине «Промышленная Автоматизация». Специалисты отдела продаж помогут подобрать оборудование, проконсультируют по возникшим вопросам и проконтролируют поставку оборудования.

Оставить заявку или получить обратную связь вы можете написав нам на [email protected] или позвонив по бесплатному номеру 8 800 550-72-52. Специалисты отдела продаж подберут оборудование, проконсультируют по возникшим вопросам и проконтролируют поставку.

особенности конструкции и сферы применения

Трехполюсный автоматический выключатель обладает теми же свойствами, что и однополюсный. Однако автомат на 3 фазы предназначен для защиты дорогостоящего промышленного оборудования. Поэтому к его подбору по серии и характеристикам необходимо подходить с особой ответственностью.

Содержание

• Что такое автоматический выключатель
• Строение и принцип работы трехполюсного автомата
  • Внутреннее устройство
  • Внешние элементы
• Основные технические параметры
• Номинальная отключающая способность
• Время срабатывания автомата
• Распространенные серии автоматических выключателей
  • Серия АЕ
  • Серия АП
  • Серия АВМ
  • Серия ВА
• Сферы применения

Что такое автоматический выключатель

Автоматический выключатель — это устройство, предназначенное для защиты проводки от токов короткого замыкания и перегрузки. Подобные аппараты устанавливаются на электрическом вводе в любую квартиру или электроустановку. Их использование является обязательным по правилам ПУЭ.

Вводной автомат в электрощите

Выдержка из ПУЭ (пункт 3.1.5). «В качестве аппаратов защиты должны применяться автоматические выключатели или предохранители. Для обеспечения требований быстродействия, чувствительности или селективности допускается при необходимости применение устройств защиты с использованием выносных реле…».

По числу полюсов силовой цепи выделяют автоматические выключатели следующих типов:

• однополюсные:
• двухполюсные;
• трехполюсные;
• четырехполюсные.

В квартирной однофазной проводке применяются автоматы на 1 или 2 полюса. К ним подключается 1 фазный и 1 нулевой провод. Более мощные потребители электроэнергии (производственные станки, двигатели лифтов, насосы водоснабжения) нуждаются в трехфазном питании. Для их защиты применяются трехполюсные автоматы, к которым подключается 3 фазных провода.

Строение и принцип работы трехполюсного автомата

Автоматический выключатель на 3 полюса состоит из 3 однополюсных устройств, помещенных в один корпус и имеющих общий рычаг включения. Внутри устройства защиты имеется электромагнитный и тепловой расцепители.

Внутреннее устройство

Электромагнитный расцепитель мгновенно срабатывает на токи короткого замыкания. По принципу действия он напоминает обычный электромагнит. Если через автомат протекает ток КЗ, то электромагнитный расцепитель притягивает якорь и приводит в движение механику автомата. Она и размыкает контакты силовых цепей.

Конструкция автомата защиты

Тепловой расцепитель похож на деформирующуюся от нагрева биметаллическую пластину. Он характеризуется медленным срабатыванием. Для выключения автомата по тепловому расцепителю необходимо время, чтобы он прогрелся до нужной температуры. Тепло для нагрева берется от тока перегрузки, протекающего через автомат. Нечто подобное имеется в термостатах утюгов и кнопках чайников.

Внутри дифференциальных автоматов имеется дополнительный узел — датчик тока. Он предназначен для сравнения токов, протекающих по фазам. Этот элемент конструкции позволяет диф автомату отключаться при пропаже напряжения в одной из фаз. Данная функция особенно важна для защиты электрических двигателей.

Важно! Если у вас без очевидной перегрузки срабатывает автомат, то следует обратить внимание на надежность его подключения. Часто плохой незатянутый контакт приводит к нагреву автомата. А нагрев — к непроизвольным срабатываниям теплового расцепителя.

В мощных трехполюсных автоматах имеются дугогасительные камеры. Они предназначены для максимально быстрого прерывания дуги, образующейся между контактами в момент размыкания цепи. Применение дугогасительных камер существенно продлевает срок эксплуатации прибора. Благодаря им контакты выгорают гораздо медленнее.

Внешние элементы

Снаружи устройство имеет стандартную для защитных аппаратов конструкцию. Сверху находятся 3 винтовых клеммы для подключения приходящих проводов. Снизу аналогичные винтовые контакты, но для отходящей линии. Между ними находится рычаг включения и отключения. Многие трехполюсные автоматы оснащены указателем состояния. Красный флажок или символ «1» — автомат включен. Зеленый или «0» — выключен. На корпусе прибора указываются основные электрические параметры: номинальный ток и временная характеристика.

Дополнительная информация. Конструкция некоторых моделей автоматов предполагает использование ручки, напоминающей ту, что устанавливается на двери. Такая ручка приобретается по желанию покупателя. Ее поворот включает или выключает защитное устройство.

Основные технические параметры

Технические характеристики учитываются при выборе и подключении автомата. Основные из них нанесены на корпус устройства. Там же часто имеется и обозначение на схеме прибора. Из характеристик выделяются следующие:

1. Времятоковая характеристика. Указывается в виде буквы B, C или D. Реже встречаются автоматы с характеристиками L, Z и K.
2. Номинальный ток. Число, указываемое после временной характеристики.
3. Рабочее напряжение. Обычно составляет более 400 В.
4. Предельный ток короткого замыкания. Большое число порядка 1-35 кА. Максимальный ток КЗ, который способен выдержать автомат без разрушения.

Номинальная отключающая способность

В момент короткого замыкания токи, протекающие через трехполюсный автомат, способны достигать значений в сотни и тысячи ампер. Их величина зависит от толщины (сопротивления) вводных кабелей и расстояния до трансформаторной подстанции. Автомат должен успешно переносить подобные перегрузки и сохранять работоспособность.

Номинальная отключающая способность или предельный ток КЗ показывает, какую величину тока способен выдержать аппарат защиты без расплавления контактов. По этому признаку трехполюсные автоматы принято разделять на следующие категории:

• 4,5 кА — применяются для защиты линий, питающих частные дома и объекты;
• 6 кА — защита кабелей в общественных местах;
• 10 кА — производственные электроустановки, расположенные близко к подстанциям.

Время срабатывания автомата

Времятоковая характеристика указывает на зависимость времени срабатывания автомата от величины тока перегрузки. Например, при превышении номинального тока в 1,5 раза выключатель сработает через 1 час. При превышении тока в 2 раза — через 10 минут. А при трехкратном превышении — через 1 минуту (все цифры сугубо для понимания термина). Задержка срабатывания обусловлена тем, что тепловому расцепителю необходимо время на прогрев.

Наиболее распространены трехфазные автоматы с характеристиками типа B, C и D. В таблице приведены токи их мгновенного срабатывания. In — номинальный ток прибора.

Времятоковая характеристика	Ток мгновенного срабатывания	Основные сферы применения
B	3-5 In	Линии, имеющие большую длину и сети освещения
C	5-10 In	Розетки и приборы с малыми пусковыми токами
D	10-20 In	Трансформаторы и потребители с большими пусковыми токами

Дополнительная информация. Для электрических двигателей и трансформаторов характерны скачки тока при запуске. В момент включения эти агрегаты способны потреблять пусковые токи в десятки раз большие, чем в нормальной работе.

Распространенные серии автоматических выключателей

Серия автоматического выключателя определяет эксплуатационные характеристики. Традиционно в промышленных и бытовых электроустановках принято использовать устройства 4 серий:

• АЕ;
• АП;
• АВМ;
• ВА.

Серия АЕ

Применяются в электроустановках напряжением до 660 В переменного тока. Рабочая частота аппаратов защиты серии АЕ составляет стандартные 50-60 Гц. Предназначены для эксплуатации в промышленных и бытовых условиях. Внешне имеют черный карболитовый корпус. Серия отличается надежностью. Многие выключатели АЕ до сих пор исправно служат с советских времен.

Выключатель-автомат малогабаритный АЕ 2046М

Серия АП

Данные приборы защиты в среде электромонтеров имеют неформальное название «апэшка». Их отличает нестандартный внешний вид. Вместо привычного рычага имеются две кнопки. Черная или серая — включает автомат, красная — выключает.

Серия АП подходит для защиты сетей переменного тока с напряжением до 550 В. Данная модель допускает многократное переключение в течение дня. Поэтому ее часто применяют в качестве обыкновенного выключателя для света или двигателя вытяжки.

Серия АВМ

Мощные автоматические выключатели, рассчитанные на работу в силовых электроустановках с номинальными токами до 2 кА. АВМ применяется в сетях напряжением до 500 В. Допустимо использование в цепях постоянного тока напряжением до 440 В.

Данная серия не подходит для установок, характеризующихся частыми короткими замыканиями. В ручном режиме их допустимо переключать до 6 раз в сутки. Взамен они хорошо справляются с недопустимыми перегрузками.

Серия ВА

Автоматические выключатели воздушного исполнения. Позволяют подключить потребитель с током до 6,3 кА. Основные области применения — промышленные объекты. Рабочее напряжение составляет 660 В переменного тока.

Сферы применения

Автоматические выключатели на 3 фазы применяются везде, где есть трехфазное электропитание. Подключение потребителей без этих защитных устройств является грубым нарушением правил устройства электроустановок. Перечислять все примеры использования трехфазных автоматов бессмысленно. Их слишком много. Поэтому ниже приведены электрические аппараты, которые защищаются трехфазными автоматами, но в какой-то степени встречаются в жизни каждого человека:

• сети уличного освещения;
• трехфазные асинхронные двигатели лифтового оборудования;
• вводные распределительные устройства жилых зданий;
• защита двигателей детских аттракционов;
• двигатели насосных станций, качающих воду в жилые дома;
• насосы, откачивающие канализационные воды, защищаются трехфазными автоматами.

Трехполюсные автоматические выключатели используются повсеместно. Их применение обязательно везде, где имеется питание от 3 фаз. Трехполюсные устройства защиты почти ничем не отличаются от однополюсных. Отличия кроются лишь в количестве защищаемых фаз, максимальных рабочих токах и габаритных размерах.

При подключении трехполюсника необходимо учесть его временную характеристику и номинальный ток. Эти параметры указаны на корпусе защитного прибора. Также следует обратить внимание на серию автомата. Она определяется, исходя из условий будущей эксплуатации, то есть, как часто прибору предстоит срабатывать от КЗ, сколько раз в сутки его будут переключать руками.

Что такое 3-полюсный выключатель? Как это работает?

Galvin Power поддерживается считывателем. Когда вы покупаете по нашим ссылкам, мы можем получать комиссию бесплатно для вас. Узнать больше

3 января 2023 г. 2 января 2023 г.

Написано Эдвином Джонсом  / Факт проверен Эндрю Райтом

Вы пытаетесь настроить идеальную электрическую сеть для своего тяжелого оборудования и столкнулись с необходимостью в трехполюсном автоматическом выключателе. Но что такое трехполюсный выключатель?

3-полюсный автоматический выключатель обычно имеет мощность 30 ампер . Но разные модели обычно имеют разное номинальное напряжение, которое часто находится в диапазоне от 120 до 480 вольт. Этот довольно высокий предел мощности может сделать его пригодным для использования с тяжелым оборудованием.

Продолжайте читать, чтобы получить дополнительную информацию о 3-полюсных автоматических выключателях и их использовании.

Содержание

• Что означает 3-полюсный автоматический выключатель?
• Как работает трехполюсный выключатель?
• Сколько проводов может быть в 3-х полюсном автомате?
• Сколько вольт в 3-полюсном выключателе?
• Как подключить 3-полюсный выключатель
• Можно ли использовать 3-полюсный выключатель в 2-полюсной системе?
• В чем разница между 3-полюсным и 3-фазным выключателем?
• Часто задаваемые вопросы
• Заключение

Что означает 3-полюсный автоматический выключатель?

Трехполюсный автоматический выключатель обычно подает 480 В переменного тока (VAC) на подключенные устройства или оборудование. Как следует из названия, он использует три провода для подачи питания через три отдельных переключателя.

Для сравнения, однополюсный выключатель часто обеспечивает только около 120 В переменного тока для трехпроводных клемм и 240 В переменного тока для двух проводов под напряжением. Более высокое номинальное напряжение, предлагаемое 3-полюсным автоматическим выключателем, делает его идеальным для использования в коммерческих и промышленных объектах.

Как работает трехполюсный выключатель?

Трехполюсный автоматический выключатель обычно работает как стандартный выключатель. Если на этот автоматический выключатель подается более высокий электрический ток, чем его мощность, он сработает и предотвратит повреждение подключенного оборудования.

Тем не менее, более высокая допустимая сила тока и напряжение из-за количества проводников делает его отличным выбором для использования в трехфазной электрической сети.

Примером использования устройства, в котором используется 3-полюсный выключатель, является подключение данного устройства к водонагревателю, воздушному компрессору или кондиционеру.

Сколько проводов может быть в 3-полюсном выключателе?

Как следует из названия, на типичной схеме подключения 3-полюсного автоматического выключателя используются три провода под напряжением.

Сколько вольт в 3-полюсном выключателе?

3-полюсные автоматические выключатели часто имеют различные номиналы, например 240 В, 380 В и 400 В. Как видите, эти значения напряжения достаточно высоки, обеспечивая достаточную и сбалансированную выходную мощность для различных двигателей и другого оборудования.

Например, 3-полюсный выключатель на 240 В будет идеальным выбором для многих применений, таких как трансформаторы. Кроме того, типичный 3-полюсный выключатель рассчитан на 30 ампер и подходит для сервисных панелей NF.

Как подключить 3-полюсный автоматический выключатель

Подключение проводов к 3-х полюсным автоматическим выключателям аналогично формированию однофазных или двухфазных электрических каркасов. Но существуют некоторые различия с этой 3-полюсной схемой, особенно для трехфазной цепи.

Вот краткое руководство для справки:

• Шаг 1: Выключите главный автоматический выключатель на электрощите.
• Шаг 2: Найдите три горячих провода, идущих к панели, и ослабьте их клеммы с помощью отвертки.
• Шаг 3: Найдите провод заземления. Затем поместите и закрепите его в наземной сервисной планке.
• Шаг 4: Подсоедините два оставшихся провода к автоматическому выключателю и затяните их.
• Шаг 5: Включите главный автоматический выключатель и проверьте, хорошо ли работает 3-полюсный выключатель.

Можно ли использовать 3-полюсный выключатель в 2-полюсной системе?

Можно использовать 3-полюсный автоматический выключатель для 2-полюсной установки. Но этот выключатель следует использовать для однофазных цепей, которые могут использовать два полюса.

Следовательно, пользователи должны обращать внимание на тип устройства, которое они используют в своих сервисных панелях. Некоторые 3-полюсные автоматические выключатели могут быть несовместимы с этим типом применения.

В чем разница между 3-полюсным и 3-фазным выключателем?

Разница между 3-полюсным и 3-фазным автоматическим выключателем обычно заключается в используемых терминах. «Фаза» в данном контексте означает переменный ток. С другой стороны, «полюс» означает, как выключатель создает электричество для распределения.

Таким образом, 3-полюсный выключатель означает, что выключатель использует три модуля для создания электронов для распределения энергии. Что касается трехфазного выключателя, он указывает на то, как электричество подается по домам — по трем фазам, отстоящим друг от друга на 120 градусов.

Часто задаваемые вопросы

Что такое 3-полюсная розетка?

Во-первых, имейте в виду, что 3-полюсная розетка отличается от 3-полюсного автоматического выключателя. Для трехполюсной электрической розетки часто требуется вилка с тремя контактами. Третий контакт обычно предотвращает поражение электрическим током, которое может быть частым в некоторых устройствах.

Заключение

К настоящему моменту вы должны знать ответ на вопрос «Что такое 3-полюсный выключатель?» Помните, что этот тип автоматического выключателя хорош для обеспечения и управления электрическими токами для довольно больших двигателей в единицах тяжелого оборудования.

Кроме того, вы можете использовать некоторые автоматические выключатели с тремя полюсами в одно- или двухфазных установках. Но убедитесь, что вы проверили устройство, которое у вас есть, перед его установкой, чтобы избежать таких проблем, как несовместимость с вашим устройством.

Эндрю Райт

Я Эндрю Райт. Я создал этот блог после восьми лет опыта проектирования, установки и обслуживания систем электроснабжения. Я люблю свою работу, и я всегда хотел предложить другим необходимую помощь, чтобы они могли заботиться о своем доме.

Реализовать размыкание трехфазного выключателя при переходе тока через ноль

Перейти к содержимому

Main Content

Реализовать размыкание трехфазного выключателя при переходе тока через ноль

Библиотека

Simscape / Electrical / Specialized Power Systems / Power Grid Elements

Описание

Блок Three-Phase Breaker реализует трехфазный автоматический выключатель, где временем открытия и закрытия можно управлять либо с помощью внешнего сигнала Simulink ^® (внешний режим управления), либо с помощью внутреннего таймера управления (внутренний режим управления).

Блок трехфазного выключателя использует три блока выключателя, соединенных между собой входы и выходы блока. Вы можете использовать этот блок последовательно с трехфазным элемент, который вы хотите переключить. Процесс гашения дуги трехфазного КЗ блок такой же, как и для блока Breaker. См. справочные страницы блока прерывателя для получения подробной информации о моделирование однофазных выключателей.

Если блок трехфазного выключателя установлен в режим внешнего управления, ввод отображается в значке блока. Управляющий сигнал, подключенный к входу Simulink, должен быть либо 0 , который размыкает выключатели, либо любой другой. положительное значение, которое замыкает выключатели. Для ясности сигнал 1 обычно используется для замыкания выключателей. Если блок Three-Phase Breaker установлен в в режиме внутреннего управления время переключения задается в диалоговом окне блока. три отдельных выключателя управляются одним и тем же сигналом. 9В модель включены снабберные цепи Rs-Cs серии 0003

. Они могут быть опционально подключены к три отдельных выключателя. Если блок Three-Phase Breaker находится в серии с индуктивной цепью, разомкнутой цепью или источником тока, вы должны использовать снибберы.

Параметры

Исходное состояние

Исходное состояние выключателей. Начальный статус одинаков для трех выключатели. В зависимости от исходного состояния значок показывает замкнутый или разомкнутый контакт. контакт. Вариантов открыть (по умолчанию) или закрытый .

Переключение: фазы A

Если выбрано, активируется переключение фазы A. Если не выбран, прерыватель фаза А остается в исходном состоянии, указанном в Исходное состояние параметр. Выбрано значение по умолчанию.

Переключение: фазы B

Если выбрано, активируется переключение фазы B. Если не выбран, прерыватель фаза B остается в исходном состоянии, указанном в Исходное состояние параметр. Выбрано значение по умолчанию.

Переключение: фазы C

Если выбрано, активируется переключение фазы C. Если не выбран, прерыватель фаза C остается в исходном состоянии, указанном в Исходное состояние параметр. Выбрано значение по умолчанию.

Время переключения (с)

Этот параметр доступен, только если установлен флажок Внешний . очищено.

Задайте вектор времени переключения при использовании блока Three-Phase Breaker в режим внутреннего контроля. В каждый переходный момент выбранные выключатели размыкаются или замыкаются. в зависимости от их исходного состояния. По умолчанию [1/60 5/60] .

Внешний

Если выбрано, добавляет четвертый входной порт к блоку Three-Phase Breaker для внешнего контроль времени переключения выключателей. Время переключения определяется Сигнал Simulink ( 0-1 последовательность ). Значение по умолчанию очищено.

Сопротивление прерывателя Ron

Внутреннее сопротивление прерывателя, в омах (Ом). Разрушитель Параметр сопротивления Ron не может быть установлен на 0 . По умолчанию 0,01 .

Сопротивление демпфера Rs

Сопротивление снаббера, в омах (Ом). Установите этот параметр на inf на удалить демпферы из модели. По умолчанию 1e6 .

Емкость снаббера Cs

Емкость снаббера в фарадах (F). Установите для этого параметра значение 0 , чтобы устраните демпферы или позвоните по телефону и инф. , чтобы получить резистивные демпферы. По умолчанию инф .

Измерения

Выберите Напряжения выключателя для измерения напряжения на три внутренних клеммы выключателя.

Выберите Токи выключателя для измерения тока, протекающего через три внутренних прерывателя. Если демпфирующие устройства подключены, измеренное токи текут только через контакты прерывателя.

Выберите Напряжения и токи выключателя для измерения выключателя напряжения и токи прерывателя.

По умолчанию Нет .

Поместите блок мультиметра в свою модель, чтобы отображать выбранные измерения во время моделирование. В Доступные измерения список Блок мультиметра, измерения идентифицируются меткой, за которой следует имя блока и фаза:

Measurement	Label
Breaker voltages	Ub /Breaker A:
Breaker currents	Ib <имя_блока> /Breaker A:

Входы и выходы

открытие и закрытие трех внутренние прерыватели.
