Автоматы трехполюсные. Трехполюсные автоматические выключатели: особенности, применение и выбор

alexxlabРазное
Что такое трехполюсный автоматический выключатель. Для чего он используется в электросетях. Как правильно выбрать трехполюсный автомат. На что обратить внимание при установке.

Назначение и устройство трехполюсных автоматических выключателей

Трехполюсные автоматические выключатели предназначены для защиты трехфазных электрических сетей от токов короткого замыкания и перегрузки. Они разрывают цепь одновременно во всех трех фазах при возникновении аварийной ситуации.

Конструктивно трехполюсный автомат состоит из трех однополюсных выключателей, объединенных в одном корпусе и имеющих общий привод. Основные элементы устройства:

  • Три пары силовых контактов (по одной на каждую фазу)
  • Механизм свободного расцепления
  • Дугогасительные камеры
  • Биметаллические пластины теплового расцепителя
  • Катушки электромагнитного расцепителя
  • Общий рычаг управления

При срабатывании любого из расцепителей происходит одновременное размыкание контактов во всех трех полюсах. Это обеспечивает надежную защиту трехфазной сети.


Области применения трехполюсных автоматов

Трехполюсные автоматические выключатели широко используются в трехфазных электрических сетях переменного тока напряжением 380/220 В. Основные сферы применения:

  • Ввод электропитания в жилые и общественные здания
  • Защита отходящих линий в распределительных щитах
  • Коммутация и защита трехфазных электродвигателей
  • Защита силового электрооборудования на производстве
  • Распределение электроэнергии на промышленных объектах

Трехполюсные автоматы обеспечивают комплексную защиту трехфазных потребителей от перегрузок, коротких замыканий и обрыва фазы. Это делает их незаменимыми элементами систем электроснабжения.

Преимущества трехполюсных автоматических выключателей

По сравнению с однополюсными и двухполюсными аналогами, трехполюсные автоматы имеют ряд важных преимуществ:

  1. Одновременное отключение всех трех фаз при аварии
  2. Защита от перекоса фаз и обрыва нулевого проводника
  3. Компактность — три выключателя в одном корпусе
  4. Удобство монтажа и обслуживания
  5. Экономия места в электрощите
  6. Высокая отключающая способность
  7. Возможность подключения дополнительных устройств

Эти преимущества делают трехполюсные автоматы оптимальным выбором для защиты трехфазных сетей и оборудования. Они обеспечивают высокий уровень безопасности при компактных размерах.


Основные характеристики трехполюсных автоматов

При выборе трехполюсного автоматического выключателя необходимо учитывать его основные технические характеристики:

  • Номинальный ток — максимальный длительный ток нагрузки
  • Номинальное напряжение — обычно 400 В для трехфазных сетей
  • Отключающая способность — максимальный ток короткого замыкания
  • Кривая отключения — B, C или D
  • Количество полюсов — 3 или 3+N
  • Рабочая частота — 50/60 Гц
  • Степень защиты корпуса — IP20 и выше

Как правильно подобрать эти параметры? Номинальный ток выбирается на 10-25% выше расчетного тока нагрузки. Отключающая способность должна превышать возможный ток КЗ. Кривая C подходит для большинства бытовых применений.

Типы и серии трехполюсных автоматических выключателей

На рынке представлен широкий ассортимент трехполюсных автоматов от разных производителей. Наиболее популярные серии:

  • АВВ S200 — компактные модульные автоматы до 63 А
  • Legrand DX3 — выключатели с высокой отключающей способностью

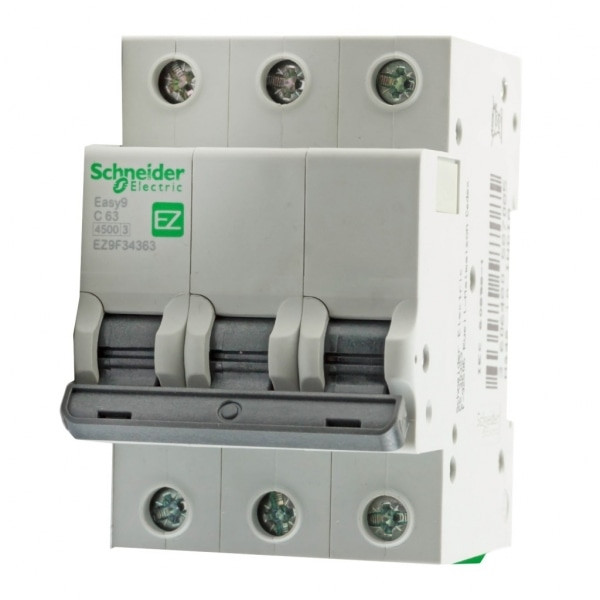

  • Schneider Electric Easy9 — бюджетная серия для жилых помещений
  • IEK ВА47-29 — недорогие автоматы российского производства
  • Siemens 5SL6 — надежные автоматы немецкого качества

Выбор конкретной серии зависит от требований к надежности, бюджета и особенностей применения. Для бытовых целей подойдут недорогие модели, а для промышленности лучше выбрать более мощные автоматы.


Монтаж и подключение трехполюсных автоматов

Установка трехполюсного автоматического выключателя требует соблюдения определенных правил:

  1. Отключить питание на вводе
  2. Закрепить автомат на DIN-рейке в электрощите
  3. Подключить входящие провода к верхним клеммам
  4. Подключить отходящие провода к нижним клеммам
  5. Соблюдать фазировку и порядок подключения L1-L2-L3
  6. Затянуть винты клемм с необходимым моментом
  7. Проверить надежность соединений

Важно правильно выбрать сечение проводов и обеспечить надежный контакт в клеммах. Несоблюдение правил монтажа может привести к перегреву и выходу автомата из строя.

Техническое обслуживание трехполюсных выключателей

Для обеспечения длительной и безопасной работы трехполюсных автоматов необходимо проводить их периодическое обслуживание:

  • Внешний осмотр на предмет повреждений
  • Очистка от пыли и загрязнений
  • Проверка затяжки клеммных соединений
  • Тестирование работоспособности кнопкой «Тест»
  • Измерение сопротивления изоляции
  • Проверка времени срабатывания защиты

Как часто нужно проводить обслуживание? Для бытовых сетей достаточно 1 раз в год, а для промышленных объектов — не реже 1 раза в 6 месяцев. Своевременное обслуживание позволит вовремя выявить неисправности и предотвратить аварийные ситуации.


Возможные неисправности трехполюсных автоматов

Наиболее распространенные проблемы при эксплуатации трехполюсных выключателей:

  • Ложные срабатывания защиты
  • Невозможность включения после отключения
  • Нагрев корпуса и контактных соединений
  • Механическое повреждение рычага управления
  • Потеря электроизоляционных свойств

Что делать при обнаружении неисправности? В большинстве случаев требуется полная замена автоматического выключателя. Ремонт в домашних условиях не рекомендуется из соображений безопасности.


Автоматы трехполюсные в категории «Электрооборудование»

поиск в товарах / по продавцам

  • Автоматические выключатели, УЗО

  • Рубильники

  • Контакторы и пускатели

  • Низковольтные предохранители

  • Кнопочные выключатели

  • УЗИП

  • Приборы измерения времени, общее

  • Реле импульсные

  • Сантехнические работы

  • Реле времени

  • Трансформаторы напряжения

  • Электрооборудование, общее

  • Автомобильные передние фары

  • Изоляторы, разрядники

  • Электрические розетки

  • Автомобильные коммутаторы

  • Комплектующие системы стеклоочистителя

  • Товары, общее

Автомат 3C (трёхполюсный) 16А 6,0кА 230/400V Тип C NEOMAX

Готово к отправке

221 грн

Купить

Автомат 3C (трёхполюсный) 25А 6,0кА 230/400V Тип C NEOMAX

Готово к отправке

221 грн

Купить

Автомат 3C (трёхполюсный) 6А 6,0кА 230/400V Тип C NEOMAX

Готово к отправке

221 грн

Купить

Автомат 3C (трёхполюсный) 10А 6,0кА 230/400V Тип C NEOMAX

Готово к отправке

221 грн

Купить

Автомат 3C (трёхполюсный) 32А 6,0кА 230/400V Тип C NEOMAX

Готово к отправке

248 грн

Купить

Автомат трехполюсный ABB SZ203-C6 (автоматический выключатель)

Готово к отправке

696. 40 грн

773.80 грн

Купить

Автомат трехполюсный ABB SZ203-C10 (автоматический выключатель)

Готово к отправке

640.60 грн

711.80 грн

Купить

Автомат трехполюсный ABB SZ203-C16 (автоматический выключатель)

Готово к отправке

546.90 грн

607.60 грн

Купить

Автомат трехполюсный ABB SZ203-C20 (автоматический выключатель)

Готово к отправке

548.60 грн

609.60 грн

Купить

Автомат трехполюсный ABB SZ203-C25 (автоматический выключатель)

Готово к отправке

548.30 грн

609.20 грн

Купить

2

3

Вперед

Показано 1 — 29 товаров из 4000+

Смотрите также

Автомат напряжения

Пакетник 25 ампер

Автоматы

Трехполюсный выключатель

Авдт32

Пакетник автомат

Электроавтоматы

Щит schneider electric

Трехфазный автомат

Автоматический выключатель etimat p10

Автоматы однополюсные и двухполюсные

Вводной автомат

Промышленные автоматы abb

Автоматический выключатель

Выключатель автоматический модульный

Автоматы трехполюсные со скидкой

Автоматы трехполюсные оптом

Популярные категории

Электрооборудование

Компоненты АСУТП

Автоматические выключатели, УЗО

Выключатели технические

Рубильники

Контакторы и пускатели

Кнопочные выключатели

Безопасность и защита

Системы и средства пожарной безопасности

Молниезащита и заземление

Насколько вам
удобно на проме?

Можно ли переделать трехполюсные автоматы в однополюсные

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В сегодняшней статье я опытным путем проверю, можно ли переделать модульные трехполюсные или двухполюсные автоматические выключатели в однополюсные путем удаления перемычки на рычажках их управления.

Объясню суть.

Предположим мне нужно установить в щитке три однополюсных автомата с номинальным током 16 (А), но вот хоть убей, а в наличии их не оказалось. Зато рядом под рукой имеется трехполюсный автомат и тоже с необходимым номинальным током на 16 (А).

Ну вот и замечательно, казалось бы. Осталось убрать перемычку между рычажками управления и готово!

Вот, например, трехполюсный автомат ВА47-29 С16 от IEK.

У этого автомата металлическая перемычка (шток) между рычажками очень легко убирается.

Надавливаем шилом, скрепкой или подобным предметом с одной стороны на перемычку.

И вынимаем ее.

Готово. Перемычка на автомате убрана.

Теперь можно включать каждый полюс по отдельности.

Кстати, не у всех автоматов перемычка также легко убирается. У некоторых она выполнена в виде общей накладки на все рычажки. Убрать такую накладку можно путем открытия защелок или вовсе, аккуратно перепилить ее ножовкой по металлу.

А теперь давайте проверим работоспособность такого «переделанного» автомата на том же примере — ВА47-29 от IEK.

Сначала с помощью мультиметра проверим состояние контактов при включенных и отключенных положениях на всех полюсах.

Нареканий к контактам нет, и казалось бы, к чему вообще написана эта статья. А вот к чему?!

Давайте попробуем прогрузить током какой-нибудь один полюс автомата до срабатывания его расцепителя. Не важно, какой это будет расцепитель — тепловой или электромагнитный.

Для прогрузки я воспользуюсь, уже знакомым для Вас, испытательным прибором РЕТОМ-21.

Вот схема для проверки расцепителей автоматов с помощью РЕТОМ-21.

Более подробно про подключение и настройку РЕТОМ-21 я рассказывал в статье про проверку расцепителей у автоматов промышленного назначения на примере ВА57-31.

Наконечники силового кабеля оказались больше, чем зажимы автомата, поэтому пришлось воспользоваться переходными гибкими перемычками КП-01, которые шли в комплекте с РЕТОМ-21.

На первый полюс (1-2) подключаем соединительные провода от испытательного устройства РЕТОМ-21 и включаем сразу все три полюса автомата.

Чтобы долго не ждать срабатывания автомата, прогрузим его 4-кратным током от номинального, т.е. 64 (А). Согласно время-токовой характеристики «С», при этом токе тепловой расцепитель должен сработать за время примерно от 1,7 до 18 (сек.).

Тепловой расцепитель проверяемого полюса (1-2) отключился за время 4,389 (сек.).

Все отлично, время срабатывания теплового расцепителя соответствует заводским данным, но!!! Он отключил попутно еще два соседних полюса.

Как так? Почему? Ведь мы же прогружали только первый полюс, а перемычка между рычажками была снята.

Проверим и остальные полюсы.

На второй полюс (3-4) подключаем соединительные провода от испытательного устройства РЕТОМ-21, включаем все три полюса автомата и прогружаем его током 64 (А).

Тепловой расцепитель проверяемого полюса (3-4) отключился за время 4,682 (сек.), что вполне удовлетворяет требованиям завода-производителя.

Но ситуация опять повторилась — при срабатывании теплового расцепителя в среднем полюсе (3-4) попутно отключились и его соседние полюса.

Аналогичным образом, повторилась ситуация и при прогрузке третьего полюса (5-6).

Почему же так происходит?!

А вот почему! Полюса между собой механически соединяются с помощью толкателя (вилки или скобки), поэтому фокус с убранной перемычкой на рычажках управления у нас и не получился. В любом случае при срабатывании расцепителя в одном из полюсов, будут отключаться и соседние.

Рассверлим заклепанные втулки в корпусе автомата и разберем его, чтобы посмотреть на механическую связь полюсов.

Вилка-толкатель между первым и вторым полюсами.

Вилка-толкатель между вторым и третьим полюсами.

При срабатывании расцепителя в одном из полюсов вилка-толкатель воздействует на отключающий механизм соседних полюсов. Вот и весь секрет.

На одном из форумов читал про случай, когда в этажном щите одной новостройки вместо вводных однополюсных автоматов для трех квартир установили один трехполюсный, удалив при этом перемычку на рычажках управления. Вот фотография этого случая.

Таким образом, при срабатывании теплового или электромагнитного расцепителей в одном из полюсов (одной из квартир), на площадке отключатся за компанию и две соседние квартиры. А на первый взгляд все работает исправно и без нареканий, и можно включать или отключать каждую квартиру по отдельности.

Данный эксперимент с таким же успехом относится и к разделению двухполюсных автоматов.

И уже по традиции, в завершении смотрите видео версию статьи:

Внимание! По многочисленным просьбам читателей сайта провел обратный эксперимент по объединению однополюсных автоматов в двухполюсные и трехполюсные.

P.S. На этом все, спасибо за внимание. Необходимо прекратить подобные ошибочные действия по разделению трехполюсных и двухполюсных автоматических выключателей, поэтому прошу Вас по максимуму поделиться и распространить информацию этой статьи.
