Где находится реле ближнего света на ВАЗ 2115. Как проверить исправность реле ближнего света. Как заменить реле ближнего света на ВАЗ 2115. Какие неисправности могут возникнуть с реле ближнего света.
Назначение и принцип работы реле ближнего света ВАЗ 2115
Реле ближнего света на ВАЗ 2115 выполняет важную функцию в системе освещения автомобиля. Его основное назначение — коммутация цепи питания ламп ближнего света фар. Использование реле позволяет снизить нагрузку на переключатель света и повысить надежность работы системы освещения в целом.
Принцип работы реле ближнего света следующий:
- При включении переключателя света на рулевой колонке подается управляющий сигнал на обмотку реле
- Сердечник реле намагничивается и притягивает подвижный контакт
- Замыкается силовая цепь питания ламп ближнего света
- При выключении переключателя обмотка обесточивается и контакты размыкаются
Таким образом, реле выступает в роли усилителя, позволяя коммутировать большой ток ламп ближнего света с помощью слаботочного сигнала от переключателя.
Расположение реле ближнего света на ВАЗ 2115
Где находится реле ближнего света на ВАЗ 2115? Оно расположено в монтажном блоке, который установлен в подкапотном пространстве с левой стороны автомобиля. Монтажный блок представляет собой пластиковый корпус с установленными в нем реле и предохранителями.
Для доступа к монтажному блоку необходимо:
- Открыть капот автомобиля
- Найти монтажный блок слева в моторном отсеке
- Снять крышку монтажного блока
Реле ближнего света на ВАЗ 2115 обозначено на схеме монтажного блока как К9. Оно располагается в нижнем ряду реле.
Признаки неисправности реле ближнего света
Какие симптомы могут указывать на проблемы с реле ближнего света ВАЗ 2115? Основные признаки неисправности:
- Ближний свет фар не включается
- Ближний свет работает с перебоями
- При включении слышно дребезжание реле
- Ближний свет горит тускло
- Перегорают лампы ближнего света
При появлении подобных симптомов в первую очередь следует проверить исправность самого реле ближнего света. Это можно сделать путем замены на заведомо рабочее реле или с помощью мультиметра.
Как проверить работоспособность реле ближнего света
Для диагностики реле ближнего света ВАЗ 2115 можно использовать следующие способы:
Проверка на слух
При включении ближнего света должен быть слышен характерный щелчок срабатывания реле. Если щелчка нет, вероятно реле неисправно.
Замена на исправное реле
Можно временно поменять местами реле ближнего и дальнего света. Если после этого ближний свет заработал — проблема была в реле.
Проверка мультиметром
С помощью мультиметра проверяется сопротивление обмотки реле и работа контактов. Порядок проверки:
- Установить мультиметр в режим прозвонки
- Подключить щупы к выводам обмотки реле
- Сопротивление должно быть в пределах 60-100 Ом
- Проверить замыкание силовых контактов при подаче питания на обмотку
Если параметры не соответствуют норме — реле нужно заменить.
Замена реле ближнего света на ВАЗ 2115
Процедура замены реле ближнего света достаточно проста и не требует специальных инструментов. Порядок действий следующий:
- Обесточить бортовую сеть, сняв клемму с аккумулятора
- Открыть капот и снять крышку монтажного блока
- Найти реле ближнего света (К9)
- Аккуратно извлечь старое реле из гнезда
- Установить новое реле в гнездо до щелчка
- Закрыть крышку монтажного блока
- Подключить аккумулятор и проверить работу ближнего света
При замене важно использовать реле с аналогичными электрическими характеристиками. Рекомендуется применять оригинальные запчасти или продукцию проверенных производителей.
Типичные неисправности реле ближнего света
Какие поломки чаще всего случаются с реле ближнего света на ВАЗ 2115? Наиболее распространенные неисправности:
- Окисление и подгорание контактов реле
- Обрыв или межвитковое замыкание в обмотке реле
- Залипание подвижного контакта
- Нарушение герметичности корпуса реле
- Механический износ пружины контактов
Большинство этих неисправностей связано с естественным износом реле в процессе эксплуатации. Срок службы реле обычно составляет 3-5 лет. По истечении этого срока рекомендуется провести профилактическую замену.
Как продлить срок службы реле ближнего света
Чтобы реле ближнего света на ВАЗ 2115 служило дольше, следует соблюдать несколько простых правил:
- Не включать ближний свет при неработающем двигателе
- Следить за исправностью генератора и уровнем заряда АКБ
- Своевременно менять лампы ближнего света
- Защищать монтажный блок от попадания влаги
- Периодически проверять состояние контактов реле
Выполнение этих рекомендаций поможет избежать преждевременного выхода из строя реле ближнего света и других элементов электрооборудования автомобиля ВАЗ 2115.
Альтернативные схемы подключения ближнего света
Существуют ли альтернативные варианты подключения ближнего света без использования штатного реле? Да, некоторые автолюбители применяют следующие схемы:
- Установка дополнительного силового реле
- Подключение фар напрямую через предохранитель
- Использование электронного коммутатора вместо реле
Однако такие схемы имеют свои недостатки и не рекомендуются производителем. Штатная схема с реле ближнего света остается наиболее надежным и безопасным вариантом.
Расположение предохранителей и реле | Автомобили ВАЗ-2115i
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями.
Не защищены предохранителями цепь зарядки аккумуляторной батареи, цепи зажигания и пуска двигателя, генератора.
Электродвигатели моторедукторов (очистителей ветрового окна, окна двери задка, фар) защищены автоматическими биметаллическими предохранителями многоразового действия.
Цепь питания системы впрыска защищена плавкой вставкой, изготовленной из провода сечением 1 мм2.
Мощные потребители (стартер, фары) подключены через реле.
Лампы противотуманного света в задних фонарях и контрольная лампа включения противотуманного света защищены отдельным предохранителем, расположенным в пластмассовом корпусе в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на 8 А.
Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При поисках неисправности рекомендуется просмотреть указанные в таблице(см. «Неисправности электрооборудования») цепи, которые защищает данный предохранитель.
Большинство предохранителей и вспомогательных реле находится в отдельном монтажном блоке, установленном в коробе воздухопритока с левой стороны автомобиля.
На автомобили устанавливают блок 2114-3722010 с предохранителями ножевого типа и компактными реле.
Монтажный блок 2114-3722010:
К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле стеклоочистителя ветрового окна; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения электрообогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1–F20 – плавкие предохранители
Через монтажный блок соединены провода моторного отсека с проводами панели приборов и салона автомобиля. Расположение колодок и условные номера штекеров в соединительных колодках монтажного блока указаны на рис.
ниже:
Условная нумерация штекеров в колодках монтажного блока для подключения проводов в моторном отсеке: Ш-5 и Ш-6 –колодки для присоединения переднего жгута проводов; Ш-7 и Ш-8 – колодки для присоединения жгута проводов левого брызговика; Ш-11 – колодка для присоединения жгута проводов коробки воздухопритока
Условная нумерация штекеров в колодках монтажного блока для подключения проводов в салоне: Ш-1–Ш-4 и Ш-3–Ш-2 – колодки, соединяющиеся со жгутом проводов панели приборов; Ш-9 и Ш-10 – колодки, соединяющиеся с задним жгутом проводов

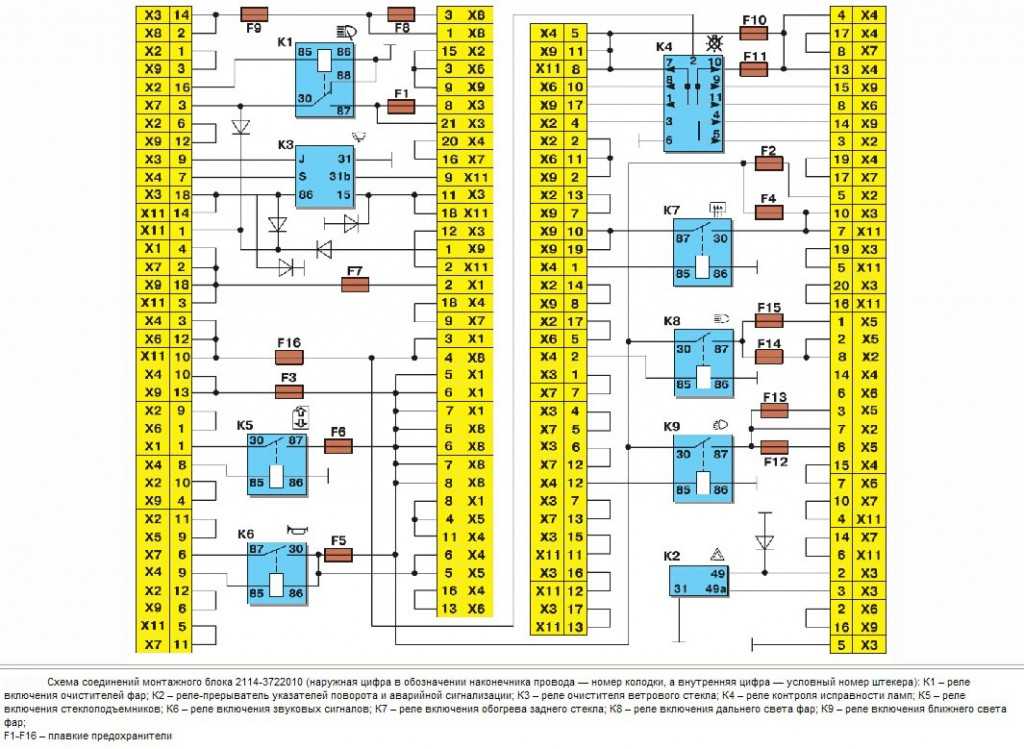

Схема внутренних соединений монтажного блока представлена на следующем рисунке:
ПРЕДУПРЕЖДЕНИЕ
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, – это может привести к повреждению электрических приборов.
ПОЛЕЗНЫЙ СОВЕТ
Реле типа 111.3734, устанавливаемые в монтажном блоке, часто выходят из строя из-за подгорания контактов. Выньте реле, снимите с него защитную крышку и зачистите контакты мелкозернистой шкуркой.
