Диагностический разъем OBD-2 на автомобилях ВАЗ: общая информация

Диагностический разъем OBD-2 (On-Board Diagnostics) является важным элементом современных автомобилей, в том числе моделей ВАЗ. Он позволяет проводить компьютерную диагностику различных систем автомобиля, считывать коды ошибок и параметры работы двигателя. Рассмотрим подробнее особенности расположения и типы диагностических разъемов, используемых на автомобилях ВАЗ.

Расположение диагностического разъема OBD-2 на разных моделях ВАЗ

Местоположение диагностического разъема может отличаться в зависимости от модели и года выпуска автомобиля ВАЗ. Рассмотрим наиболее распространенные варианты:

ВАЗ 2109 с высокой панелью приборов: на полке под «бардачком», рядом с ЭБУ
ВАЗ 2108-2115 с «европанелью»: перед КПП, под прикуривателем
ВАЗ 2110, 2111, 2112: под консолью панели приборов слева от рулевой колонки
ВАЗ 2114: перед КПП, под прикуривателем

Важно отметить, что на большинстве моделей диагностический разъем закрыт декоративной крышкой для защиты от пыли и влаги.

Типы диагностических разъемов на автомобилях ВАЗ

На автомобилях ВАЗ используются два основных типа диагностических разъемов:

12-контактный прямоугольный разъем: применяется на большинстве инжекторных моделей до 2002 года выпуска
16-контактный разъем OBD-II в форме трапеции: используется на моделях после 2002 года с системами управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2

Особенности 12-контактного разъема

12-контактный прямоугольный разъем имеет следующую распиновку:

Вывод A: Масса
Вывод B: L-линия диагностики (не всегда разведена)
Вывод D: СО-потенциометр (не всегда разведена)

Вывод G: Управление бензонасосом
Вывод H: Питание +12В (не всегда разведена)
Вывод M: K-линия диагностики

Особенности 16-контактного разъема OBD-II

16-контактный разъем OBD-II имеет следующую распиновку:

Вывод 2: J1850 Шина+
Вывод 4: Заземление кузова
Вывод 5: Сигнальное заземление
Вывод 6: Линия CAN-High, J-2284
Вывод 7: К-линия диагностики
Вывод 10: J1850 Шина-
Вывод 14: Линия CAN-Low, J-2284
Вывод 15: L-линия диагностики
Вывод 16: Питание +12В от АКБ

Программное обеспечение для диагностики автомобилей ВАЗ через OBD-2

Для проведения диагностики автомобилей ВАЗ через разъем OBD-2 используются специальные программы и адаптеры. Какие программные продукты наиболее популярны для диагностики ВАЗ?

Diagnostic Tool v 1.3.1
АвтоВАЗ NEW
VAG-COM 409.1

Эти программы позволяют диагностировать и отображать параметры блока управления двигателем, работая по протоколу K-Line. Они поддерживают различные нормы токсичности: Россия-83, Euro-2, Euro-3.

Особенности диагностики различных моделей ВАЗ

При проведении диагностики автомобилей ВАЗ следует учитывать особенности конкретных моделей. Какие нюансы стоит принять во внимание?

ВАЗ 2110, 2111, 2112

На этих моделях диагностический разъем обычно расположен вертикально внизу справа от рулевой колонки. Для доступа к нему может потребоваться снятие нижней части панели приборов.

ВАЗ 2114, 2115

На автомобилях с «европанелью» разъем находится внизу центральной консоли. Для его обнаружения может потребоваться снятие декоративной накладки.

ВАЗ 2109 с высокой панелью приборов

На этой модели диагностический разъем расположен на полке под «бардачком». Для доступа к нему может потребоваться частичный демонтаж элементов интерьера.

Преимущества использования диагностического разъема OBD-2

Использование диагностического разъема OBD-2 предоставляет ряд преимуществ для владельцев автомобилей ВАЗ и специалистов по ремонту. Какие возможности открывает OBD-2 диагностика?

Быстрое считывание кодов ошибок
Мониторинг параметров работы двигателя в реальном времени
Возможность сброса ошибок после устранения неисправностей
Проведение адаптации и калибровки различных систем автомобиля
Экономия времени на поиск неисправностей

Практические советы по использованию OBD-2 на автомобилях ВАЗ

При проведении диагностики автомобилей ВАЗ через разъем OBD-2 следует учитывать некоторые практические аспекты. Какие рекомендации помогут эффективно использовать OBD-2 диагностику?

Перед подключением сканера убедитесь, что зажигание выключено
Используйте качественные адаптеры и программное обеспечение, совместимые с вашей моделью ВАЗ
При считывании ошибок обращайте внимание на условия их возникновения
После устранения неисправности обязательно сбрасывайте коды ошибок
Регулярно обновляйте программное обеспечение для диагностики

Сравнение OBD-2 диагностики с другими методами

OBD-2 диагностика имеет ряд преимуществ перед традиционными методами выявления неисправностей. В чем заключаются эти преимущества?

Высокая точность определения неисправностей
Возможность диагностики электронных систем, недоступных для механической проверки
Экономия времени на поиск причин неисправностей
Возможность проведения профилактической диагностики
Удобство использования даже неспециалистами при наличии соответствующего оборудования

Однако стоит помнить, что OBD-2 диагностика не заменяет полностью традиционные методы, а дополняет их, позволяя более эффективно выявлять и устранять неисправности автомобилей ВАЗ.

Где находится OBD разъём?

20.04.2022

Авто047

Диагностический разъем OBD II у Peugeot 408 находится за пепельницей.

Содержание

Где находится OBD разъём?

На автомобиле ВАЗ 2109 с высокой панелью приборов диагностический разъем следует искать на полке под «бардачком», рядом с ЭБУ автомобиля. На автомобилях модельного ряда ВАЗ 2108—2115 с «европанелью» диагностический разъем находится перед КПП, прямо под прикуривателем. Диагностический разъем закрыт декоративной крышкой.

Где находится разъём OBD в Peugeot 307?

В рестайлинговом Peugeot 307 диагностический разъём находится за пепельницей, поэтому её необходимо вытащить вместе с резиновым ковриком-заглушкой. Далее, подсоединяем к разъёму коннектор, включаем ноутбук с установленным “Peugeot Planet 2000”, включаем зажигание и запускаем программу. И, вуаля!

Чем прочитать Пежо 307?

307 пежо хорошо читается программой безспорно diagbox и РР2000, достаточно развернуто видит программа wurth wow, delphi читает но не все ошибки видит.

Где находится диагностический разъем на ваз 2111?

Для подключения сканирующего устройства, нужно знать, где находится диагностический разъем. В автомобиле ВАЗ 2112 он находится под консолью панели приборов слева от рулевой колонки. На ВАЗ 2111 разъем также находится в районе рулевой колонки справа.

Где разъем Обд ваз 2114?

Где находится разъем для диагностики у ВАЗ-2114

ВАЗ 2108—2115 с «европанелью» диагностический разъем находится перед КПП, прямо под прикуривателем. Колодка закрыта декоративной крышкой. На инжекторных моделях с 2002 года используется 12-ти контактный прямоугольный разъем.

Где находится диагностический разъем на патриоте?

Колодка диагностического разъема автомобилей УАЗ Патриот расположена в монтажном блоке реле и предохранителей, в нижней части панели приборов.

Какой ЭБУ стоит на ваз 2114?

Контроллер ЭБУ BOSCH 2111-1411020-80 (VS 7.9.7)

Применяемость: ВАЗ 2114, 2115 с двигателем объемом 1.6 литра.

Куда вставлять Автосканер?

Многие люди сразу лезут под капот, но в большинстве случаев разъем находится внутри салона, где-то под рулевой колонкой.

Какие программы для диагностики ВАЗ?

Программа Diagnostic Tool v 1.3.1 и АвтоВАЗ NEW позволяет, c помощью диагностического адаптера VAG-COM 409.1, диагностировать и отображать все параметры блока управления двигателям, работают по протоколу K-Line (нормы токсичности: Россия-83, Еuro-2, Euro-3).

Рейтинг

( 1 оценка, среднее 5 из 5 )

Комментарии⁰ Поделиться:

Загрузка . ..

Распиновка диагностического разъема на автомобиле ВАЗ

№	Распиновка разъема	Примечание	Марка и год выпуска	Подробная информация
1	12-ти контактный прямоугольный разъем	12-ти контактный прямоугольный разъем	все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем
2	16-ти контактный разъем OBD-II в форме трапеции	16-ти контактный разъем OBD-II в форме трапеции	часть моделей после 2002 г., имеющих системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2

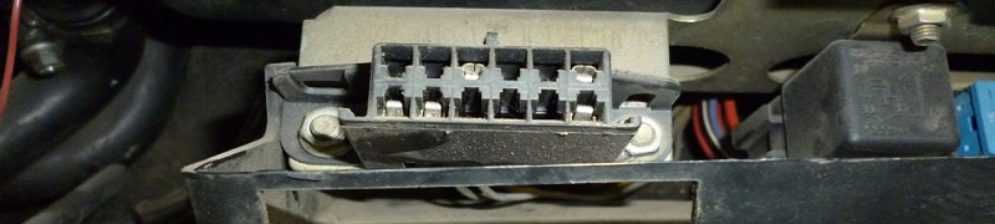

Тип разъема №1 — 12-ти контактный прямоугольный разъем

Марки и года (ориентировочно): все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем

Назначение выводов диагностического разъема

Вывод		Назначение
A		Масса
B		L-линия диагностики (не всегда разведена)
D		СО-потенциометр (не всегда разведена)
G		Управление бензонасосом
H		Питание +12В (не всегда разведена)
M		K-линия диагностики

Типичное расположение: в салоне под торпедой

Распиновка разъема

Тип разъема №1 — 12-ти контактный прямоугольный разъем
