Барометр картинки. Барометр: устройство, принцип работы и разновидности измерителя атмосферного давления

Что такое барометр и как он работает. Какие бывают типы барометров. Как правильно пользоваться барометром для измерения атмосферного давления. Кто изобрел первый барометр и как он выглядел.

История создания барометра

Первый барометр был изобретен итальянским ученым Эванджелистой Торричелли в 1644 году. Это был ртутный барометр, работающий на принципе изменения высоты столба ртути в запаянной сверху трубке при колебаниях атмосферного давления.

Торричелли провел знаменитый опыт: он заполнил длинную стеклянную трубку ртутью, запаял верхний конец и опустил открытым концом в чашу с ртутью. Часть ртути вылилась, а часть осталась в трубке на высоте около 760 мм. Над ртутью образовалось безвоздушное пространство — торричеллиева пустота. Этот опыт доказал существование атмосферного давления и лег в основу создания первого барометра.

Принцип работы барометра

Как работает барометр? Принцип действия основан на уравновешивании атмосферного давления столбом жидкости (в ртутном барометре) или упругой деформацией чувствительной мембраны (в анероиде).

В ртутном барометре при повышении атмосферного давления ртутный столбик поднимается, при понижении — опускается. Высота столба ртути показывает величину давления.

В барометре-анероиде используется герметичная металлическая коробка с откаченным воздухом. При изменении давления коробка деформируется, что передается на стрелку прибора.

Основные типы барометров

Существует два основных типа барометров:

• Жидкостные (ртутные) — наиболее точные, используются на метеостанциях
• Механические (анероиды) — более компактные, применяются в быту

Также выделяют электронные барометры, работающие на основе датчиков давления. Они позволяют отображать данные на цифровом дисплее и имеют дополнительные функции.

Устройство ртутного барометра

Классический ртутный барометр состоит из следующих основных элементов:

• Стеклянная трубка длиной около 90 см, запаянная сверху
• Чаша с ртутью, в которую опущен нижний конец трубки
• Шкала для измерения высоты ртутного столба
• Термометр для учета температурной поправки

Над ртутью в трубке образуется вакуум — торричеллиева пустота. Атмосферное давление уравновешивается весом столба ртути. При повышении давления ртуть поднимается, при понижении — опускается.

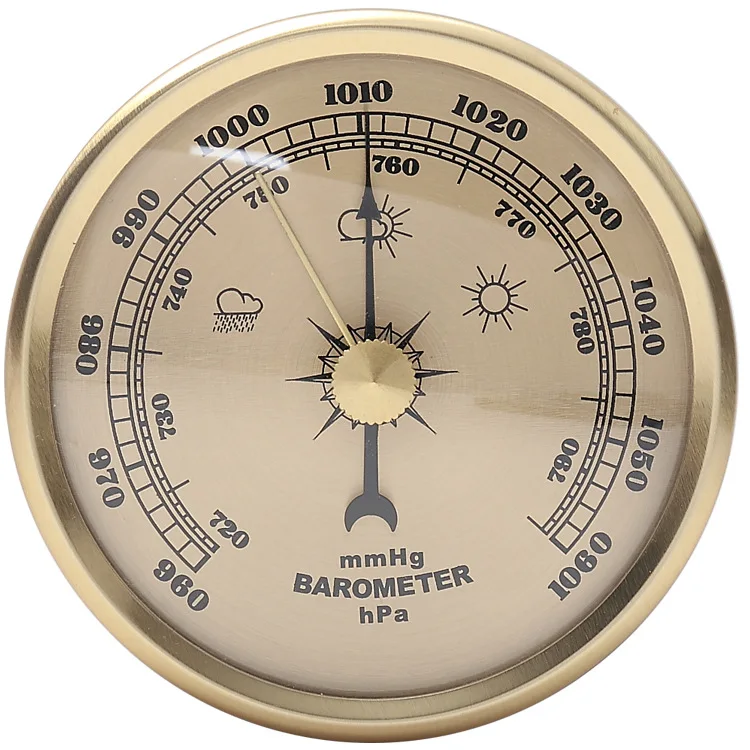

Как устроен барометр-анероид

Основные компоненты механического барометра-анероида:

• Анероидная коробка — тонкостенная металлическая камера с откаченным воздухом
• Пружина, соединенная с коробкой
• Передаточный механизм со стрелкой
• Шкала, проградуированная в единицах давления

При изменении давления анероидная коробка сжимается или расширяется, что через систему рычагов передается на стрелку прибора. Анероиды компактны, но менее точны, чем ртутные барометры.

Единицы измерения атмосферного давления

Какие единицы используются для измерения атмосферного давления в барометрах?

• Миллиметры ртутного столба (мм рт. ст.) — наиболее распространенная единица
• Гектопаскали (гПа) — используется в метеорологии
• Миллибары (мбар) — применяется в некоторых странах

Нормальное атмосферное давление на уровне моря составляет 760 мм рт. ст., 1013.25 гПа или 1013.25 мбар. При подъеме на высоту давление падает примерно на 1 мм рт. ст. на каждые 10.5 м.

Как пользоваться барометром для измерения давления

Чтобы правильно измерить атмосферное давление барометром-анероидом, следуйте таким рекомендациям:

1. Разместите прибор в помещении с постоянной температурой
2. Установите барометр строго горизонтально
3. Слегка постучите по стеклу, чтобы стрелка освободилась
4. Снимите показания со шкалы с точностью до 0.1 мм рт. ст.
5. При необходимости внесите поправку на высоту над уровнем моря

Для получения достоверных данных измерения нужно проводить регулярно в одно и то же время суток. Резкие колебания показаний свидетельствуют о надвигающейся перемене погоды.

Настройка и калибровка барометра

Чтобы барометр показывал точные данные, его необходимо периодически настраивать. Как откалибровать барометр:

1. Узнайте точное атмосферное давление для вашей местности
2. Найдите регулировочный винт на задней стенке прибора
3. С помощью отвертки выставьте стрелку на нужное значение
4. Если есть шкала высот, установите ее на вашу высоту над уровнем моря

Калибровку рекомендуется проводить не реже 1-2 раз в год. Также настройка нужна при перевозке барометра или резком изменении высоты местности.

Как определить погоду по барометру

Барометр позволяет прогнозировать погоду на ближайшее время. Основные правила:

• Повышение давления — к ясной погоде
• Понижение давления — к пасмурной, дождливой погоде
• Резкое падение — к шторму, урагану
• Медленное понижение — к затяжному ненастью
• Стабильное давление — к сохранению текущей погоды

Важно учитывать не только абсолютное значение, но и тенденцию изменения давления. Для точного прогноза нужно регулярно снимать показания в течение нескольких дней.

что это такое и как он работает

Содержание

1. История
2. Описание и назначение прибора
3. Конструкция и принцип работы
4. Разновидности и сфера применения
5. БАММ-1
6. Степень точности барометра
7. Как читать показания
8. Настройка прибора
9. Самодельные барометры анероиды
10. Примеры моделей
11. Барометр
12. История
13. Устройство
14. Типы барометров
15. Барограф
16. Анероид
17. Устройство прибора
18. Высотомер
19. Гамма-лучевой высотомер
20. Заключение

Впервые, барометр ☔ был изобретён и описан в сочинении «Opera geometrica» ☀ в 1644 году ученым ☂ из Флоренции (Италия) Эванджелиста Торричелли.

История

Это был жидкостный ртутный барометр, давление по которому измерялось по высоте ртутного (жидкостного) столба в трубке, запаянной сверху, а нижним концом помещенной в сосуд с ртутью (жидкостью). В день, когда Торричели проводил опыт со своим ртутным барометром, выдалась тихая солнечная погода, а столбик ртути остановился на отметке 760 мм. С тех пор, давление в 760 мм ртутного столба является нормальным.

Ртутные и жидкостные барометры являются наиболее точными и до сих пор используются на метеорологических станциях. Их недостатком является хрупкость, небезопасность и большие размеры.

В 1844 г. французский инженер Люсьен Види, используя исследования немецкого математика и физика XVII в. Готфрида Вильгельма Лейбница, сконструировал принципиально новый, безжидкостный барометр, который был назван барометром-анероидом(от греч. “анерос” – не содержащий влаги). Барометры, построенные на основе барометра Л. Види, на данный момент, являются самими распространенными.

Описание и назначение прибора

Перед тем как читать показания, нужно принять во внимание высоту над уровнем моря. Чем одна больше, тем ниже давление. При подъеме на 12 метров оно падает на 1 мм.рт.ст.

Конструкция и принцип работы

В герметично запаянный корпус помещена гибкая конструкция с гофрированными стенами – капсула. Ее изготавливают из сплава на основе меди. Иногда используются и некоторые виды стальной фольги.

Передаточный механизм соединяет капсулу с пружиной и стрелкой, выведенной на шкалу. Последняя зачастую имеет 2 типа градуировки – мм.рт.ст. и гПа. Это упрощает считывание показаний из-за отсутствия нужды переводить одни единицы измерения в другие. Обычно у устройства есть обозначения цветом или подписями фрагментов шкалы: ясно, дождь и т.п.

Снаружи корпуса (как правило, снизу сзади) есть болт для регулировки. С его помощью можно настроить барометр, подтягивая или расслабляя пружину.

Некоторые модели также оборудованы компенсационным термометром, гигрометром, измерителем высоты.

Принцип работы барометра выглядит так: атмосфера внутри корпуса разрежена, капсула в этих условиях становится очень чуткой, сжимаясь или разжимаясь при изменении давления. При этих колебаниях объема передаточная пружинка перемещает указатель по шкале. Когда она сжимается, верхняя стенка делает прогиб и утягивает связанный с ней конец пружины книзу. Когда давление падает, стенка, напротив,  выгибается.

Чтобы получить точнейшие показания, данные прибора сравнивают с полученными на ртутном барометре. Есть 3 типа поправок:

1. по температуре – связана с изменением качеств металла механизмов при колебаниях температуры;
2. по шкале – степень неоднородности реагирования на колебания давления на разных участках шкалы;
3. дополнительная – связанная с постепенным износом компонентов устройства по мере эксплуатации.

Для бытовых измерений такие поправки делать нет нужды. Их используют в случаях, когда важна высокая точность данных (в лабораториях и т.д.).

Наличие у модели компенсаторного термометра является плюсом, так как металлические компоненты пружинного механизма реагируют на температуру. При похолодании (при постоянном значении давления) они сужаются, а при потеплении – расширяются. Термометр помогает вносить поправки в показания, если это необходимо.

Разновидности и сфера применения

БАММ-1

В продаже можно встретить разные виды устройств, заточенные под различные цели. Их используют в промышленности, лабораториях, учебных заведениях, а также в быту для предсказаний погоды.

Среди популярных моделей можно выделить:

• БАММ-1 – используется для измерений на поверхности земли и в помещениях. Используется для проверки рабочих мест.
• БР-52 – устройство для учебных заведений, применяется для демонстраций и опытов в школах.
• М-67 – контрольный прибор высокой точности, способный работать при температурах от -10 до +50 градусов.
• М-110 – используется в промышленности.
• ББ-0.5М – бытовое устройство для домашнего применения. Монтируется на стену.

Некоторые умельцы практикуют и изготовление самодельных барометров. Для них используют капсулы из бериллиевой бронзы и стандартные часовые индикаторы на 0,01 мм.

Плюсы

• Простая конструкция и принцип действия
• Отсутствие хрупкой колбы
• Устойчивость компонентов к механическим и другим воздействиям
• Долговечность
• Нет опасности разлить ртуть
• Компактность
• Полная автономность

Минусы

• Реагирование металла на температурные изменения
• Зависимость от высоты над уровнем моря

Степень точности барометра

Наибольшей точностью из всех барометров отличаются ртутные модели. Их используют как эталон. Обусловлена эта точность устойчивостью к температурным колебаниям и влажности воздуха. Вещество не испаряется в атмосферу и не замерзает.

Сопоставимой точностью обладают электронные устройства. Анероиды более подвержены действию температур, чем ртутные измерители, а жидкостные модели – еще более.

Современные анероиды имеют высокую точность, регистрируя изменение давления даже при подъеме в лифте. Наилучшие показатели имеют устройства, работающие с 10-12-ступенчатой гофрированной колбой. Точность таких моделей – до 0,05%.

Как читать показания

Некоторые модели измерителей имеют пару стрелок: контрольную и движущуюся. Первая фиксирует показатель давления, имевший место в начале наблюдения, вторая – значение в текущий момент времени. Разница показателей помогает определить, насколько изменился параметр за некоторый период.

В градуировке используются такие единицы измерения:

• Миллиметры (или – в некоторых странах – дюймы) ртутного столба. При использовании барометров ориентируются, прежде всего, на эту единицу.
• Паскали (Па), а также гПа и мПа.
• Бары (1 бар = 100 000 Па = 0,1 мПа). В моделях для домашнего пользования часто присутствует шкала миллибар (мбар).

Шкала прибора может быть одинарной или двойной. Отечественные модели обычно используют варианты с мм. рт.ст. и Па (гПа). Как и другие типы барометров, анероид прогнозирует погоду лишь в краткосрочной перспективе (в пределах суток). Также у всех классов этих устройств неширокий радиус действия – около 30 км (при циклонах он несколько увеличивается).

Чаще всего шкала начинается с 710 мм.рт.ст. (у некоторых моделей значение меньше). Точкой отсчета принимается нормальное давление, характерное для данного региона и высоты в ясную погоду. Его усредненное значение – 760 мм.рт.ст. Для других местностей число будет иным (к примеру, в горах оно меньше). Усредненные данные для той или иной географической точки определяют метеорологические службы. От этого показателя отсчитывается и интерпретируется характер перемещения стрелки. Так отслеживают, падает давление или поднимается, и насколько. Чем быстрее перемещается стрелка и чем значительнее амплитуда, тем точнее прогноз и тем скорее наступят предсказываемые изменения.

Настройка прибора

Чтобы настроить модель, нужно точно знать значение давления в данной местности в текущий момент времени. Его можно выяснить в ближайшей метеостанции или из погодной сводки. Еще один вариант – провести сверку с точным ртутным барометром.

При разнице показаний устройство потребуется откалибровать. Сзади нужно отыскать регулировочный винт и, закручивая или ослабляя его, установить на приборе нужные показания.

Если винта нет, калибровка выполняется поворотом циферблата по отношению к стрелкам. Заглянув в инструкцию по эксплуатации, можно найти детальные указания по регулировке прибора.

Самодельные барометры анероиды

По самодельным барометрам есть отдельные статьи, поэтому опишем лишь вкратце, как соорудить такой кустарный прибор.

Берем дешевый манометр или сфигмоманометр (для артериального давления), только механическую модель с цилиндром-сильфоном снизу. Надо нагреть паяльником штуцер, запаять его с полной герметичностью. Далее — подождать охлаждения к комнатной температуре, мембрана сожмется, давление станет равным атмосферному. В дальнейшем при понижении такового анероидная капсула будет сжиматься, при росте – расширяться. Остается лишь переписать шкалу или распечатать картинку с ней из интернета, наклеить на старую градуировку.

Для самоделки можно использовать любые приборы с чувствительными сильфонами, например, таковые из бериллиевой бронзы от высоковакуумных затворов

Примеры моделей

Рассмотрим вкратце популярные типоразмеры и модели. Барометр (анерограф, барограф) анероид мини формата, в форме ручных или карманных часов мы указали выше.

Есть более габаритные устройства, служащие также украшением интерьера. Желательно выбирать модели с термометром, измерителем влажности и прочими дополнительными опциями.

Перечислим популярные отечественные изделия.

• БАММ-1 для наземных условий, для помещений. M-110, промышленный. Модели вписаны в Госреестр Средств Измерений РФ, можно применять для аттестаций рабочих мест, для официальных измерений на производстве.

• М-67. Точный, неприхотливый. Работает при t° от −10 до +50 °C.

• ББ-0.5М. Бытовой, настенный, дешевый часто в корпусе из пластика. БР-52 — для школ, часто там используется как учебное пособие, для опытов.

Барометр

Баро́метр (др.-греч. βάρος — «тяжесть» и μετρέω — «измеряю») — прибор для измерения атмосферного давления. Ртутный барометр был изобретён итальянским математиком и физиком Эванджелисто Торричелли в 1644 году. Это была тарелка с налитой в неё ртутью и пробиркой (колбой), поставленной отверстием вниз (см. опыт Торричелли). Когда атмосферное давление повышалось, ртуть поднималась в пробирке, когда же оно понижалось — ртуть опускалась. Из-за неудобства такая конструкция перестала применяться и уступила место барометру-анероиду, но метод, по которому такой барометр был изготовлен, стал применяться в термометрах.

История

Первым, кто выдвинул идею создания прибора для предсказания погоды, был Галилео Галилей. Но дальше идеи его замыслы не пошли. Только в 1643 году его последователи и ученики Эванджелисто Торричелли и Винченцо Вивиани смогли воплотить в жизнь идею великого ученого. Торричелли стал первым, кто сумел доказать существование атмосферного давления. Он, вместе со своим помощником Вивиани, использовал для опыта запаянную с одного конца трубку, наполнив ее ртутью. Трубку погружали в сосуд, где также находилась ртуть. Сама ртуть поднималась в трубке на определенную высоту, при этом над ней образовывалось пустое пространство. При увеличении атмосферного давления вещество в трубке поднималось вверх, при понижении опускалось. Сконструированный Торричелли прибор стал первым ртутным барометром. Само слово «барометр» с древнегреческого языка переводится как «барос» — тяжесть и «метрос» — мерить. То есть измеритель давления.

Устройство

В жидкостных барометрах давление измеряется высотой столба жидкости (ртути) в трубке, запаянной сверху, а нижним концом опущенным в сосуд с жидкостью (атмосферное давление уравновешивается весом столба жидкости). Ртутные барометры — точнее любых других и поэтому используются на метеостанциях.

В быту обычно используются механические барометры. В анероиде жидкости нет. В переводе с греческого «анероид» — «без воды». Он показывает атмосферное давление, действующее на гофрированную тонкостенную металлическую коробку, в которой создано разрежение. При понижении атмосферного давления коробка слегка расширяется, а при повышении — сжимается и воздействует на прикрепленную к ней пружину. На практике часто используется несколько (до десяти) анероидных коробок, соединенных последовательно, и имеется рычажная передаточная система, которая поворачивает стрелку, движущуюся по круговой шкале, проградуированной по ртутному барометру. а также в настоящее время широкое распространение получили цифровые барометры.

Типы барометров

Барометры принято распределять на жидкостные и механические.

• Жидкостные барометры работают на принципе, замеченным Э.Торричелли (Эванджели́ста Торриче́лли — итальянский математик и физик, ученик Галилея. Известен как автор концепции атмосферного давления и продолжатель дела Галилея в области разработки новой механики.) при проведении опыта, связанного с атмосферным давлением. С изменением атмосферного давления изменяется ртутный столб в барометре. Прикреплённая к трубке с ртутью шкала показывает данные о давлении.
• Механический барометр, который ещё принято называть анероидом, работает следующим образом: с изменением атмосферного давления крышка коробочки, к которой прикреплена пружина с передающим механизмом, деформируется, из-за чего стрелка на шкале показывает соответствующие данные И т. д.

Барограф

Барограф (из др.-греч. βάρος «тяжесть, вес» и γράφω «пишу») или барометрограф — самопишущий прибор для непрерывной записи значений атмосферного давления. Применяется на метеорологических станциях, а также на самолётах и аэростатах для регистрации высоты (по изменению давления).

В зависимости от принципа действия приёмной части барографы разделяют на анероидные барографы и ртутные — весовые и поплавковые. Распространены на практике анероидные барографы, приёмная часть которых состоит из нескольких анероидных коробок, скреплённых вместе. При изменении атмосферного давления коробки сжимаются или растягиваются, в результате чего их крышка перемещается вверх или вниз. Это перемещение передаётся перу, которое чертит кривую на разграфлённой ленте. 1 мм записи по вертикали соответствует около 1 мбар (1 мбар=100 н/м²). По времени полного оборота барабана барографы подразделяются на суточные и недельные. Работа барографа контролируется сравнением его с ртутным барометром.

Барограф с повышенной чувствительностью называется микробарографом, изменение давления в 0,1 мбар соответствует 1-3 мм вертикального перемещения пера.

Анероид

Анероид (греч. a — частица отрицания + nērós — «вода») — прибор для измерения атмосферного давления, в отличие от ртутного барометра, действующий без помощи жидкости.

Устройство прибора

Основной частью анероида служит цилиндрическая металлическая коробка с концентрически-гофрированными (для большей подвижности центра) основаниями, внутри которой создано разрежение (сильфон). При повышении атмосферного давления коробка сжимается и тянет прикреплённую к ней пружину (мембрану), а при понижении давления коробка раздувается, толкая пружину. Перемещение конца пружины через систему рычагов передаётся на стрелку, перемещающуюся по шкале. В последних конструкциях вместо пружины применяют более упругие коробки.

К шкале анероида может быть прикреплён дугообразный термометр-компенсатор, который служит для внесения поправки в показания анероида на температуру.

Возможен другой вид температурного компенсатора, когда один из рычагов, передающий движение от коробки к стрелке, сделан из биметаллического сплава. Такая конструкция разработана и применяется французской фирмой NAUDET. Для получения истинного значения давления показания анероида нуждаются в поправках, которые определяются сравнением с ртутным барометром. Поправок к анероидам три:

• на шкалу — зависит от того, что анероид неодинаково реагирует на изменение давления в различных участках шкалы;
• на температуру — обусловлена зависимостью упругих свойств анероидной коробки и пружины от температуры;
• добавочная, обусловленная изменением упругих свойств коробки и пружины со временем.

Погрешность измерений анероида составляет 1—2,5 мбар. Вследствие своей портативности анероиды широко применяются в экспедициях и быту. Кроме того, анероиды используются также как высотомеры. В этом случае шкалу анероида градуируют в метрах.

Барометр-анероид — один из основных приборов, используемый метеорологами для составления прогнозов погоды на ближайшие дни, так как её изменение зависит от изменения атмосферного давления.

Высотомер

Высотоме́р (или альтиме́тр от лат. altus — высокий) — прибор, предназначенный для измерения высоты.В случае пилотируемого летательного аппарата высотомер является пилотажно-навигационным прибором, указывающим высоту полёта. По принципу устройства высотомеры делятся на барометрические, радиотехнические (в том числе радиовысотомеры), инерциальные, ионизационные и прочие.

В старину, высотомером называли простейший угломерный инструмент для определения высоты светил (планет, звёзд).

Гамма-лучевой высотомер

В конструкции высотомера используется источник гамма-излучения (обычно — изотопы ⁶⁰Со, ¹³⁷Сs). Приёмник фиксирует обратное рассеяние, отражённое от атомов внутри подстилающей поверхности. Гамма-лучевые высотомеры используются на малых высотах (метры, десятки метров от поверхности). Основное применение — формирование исполнительного сигнала для системы мягкой посадки спускаемых аппаратов космических кораблей. В частности, в КК «Союз» гамма-лучевой высотомер (шифр изделия «Кактус») установлен у днища спускаемого аппарата, и место его установки маркировано знаком радиационной опасности.

Заключение

Измерение высоты полёта воздушного судна — чрезвычайно важная и ответственная задача, связанная с обеспечением безопасности полётов. При этом подход к исполнению данной задачи должен быть комплексным, применяющим все известные способы определения истинного положения воздушного судна в пространстве. По этой причине на современных воздушных судах применяются все вышеперечисленные приборы, а экипажи проходят профессиональную подготовку для их грамотного совместного использования. Отказ хотя бы одного прибора, измеряющего высоту полёта, в авиации считается особым случаем и расценивается соответствующими службами как предпосылка к лётному происшествию.

Что такое барометр, как им пользоваться и кто его изобрел?

Содержание

• Исследования для изобретения барометра
• Типы барометров
• Механический барометр
• Электронный барометр
• Советы по настройке барометра
• Особенности трактовки данных

Барометр – специальный прибор, предназначенный для измерения атмосферного давления. Ртутный барометр изобрел известный математик и физик Эванджелиста Торричелли. Это событие произошло в 1644 году. Изначально устройство представляло собой тарелку, в которую была налита ртуть, и пробирку в виде колбы. Несмотря на простую конструкцию, при повышении атмосферного давления ртуть перемещалась вверх и наоборот. Впоследствии барометр был усовершенствован и появился анероид (устройство отличается отсутствием жидкости и наличием чувствительной внутренней коробочки с разреженным воздухом).

Фотография барометра

Исследования для изобретения барометра

Итальянский ученый в 17-ом веке проводил исследования для создания барометра. К настоящему времени прибор модернизировали и продолжают активно использовать для составления прогноза погоды на ближайшие дни. Измерение атмосферного давления воздуха позволяет прогнозировать погодные изменения.

Известный итальянский ученый Торричелли изобрел ртутный барометр благодаря проведенному опыту. Основная задача опыта заключалась в определении влияния атмосферного давления на планету Земля и особенности погодных условий.

Для проведения опыта использовалась полая стеклянная трубка

На ней размещалось одно отверстие. Трубка была наполнена ртутью. Затем конец был закрыт. После этого колбу перевернули и поместили в чашку с той же жидкостью с дальнейшим освобождением отверстия. Наполнитель вылился только частично. Оставшееся количество наполнителя остановилось на показателе 760 мм. В трубке над оставшейся жидкостью был создан вакуум. Это исследование помогло создать первую разновидность барометра. В дальнейшем ученые начали изобретать другие модели, отличающиеся усовершенствованным исполнением.

Барометр работает, так как атмосферное давление влияет на поверхность жидкости в колбе, и ртуть может повышаться или понижаться.

Старинный чертеж барометра

Типы барометров

Все барометры разделены на 2 большие группы: механические и электронные. Зная, кто придумал барометр самого простого типа, важно учитывать отличия между доступными разновидностями. К тому же в 21-ом веке производители продолжают придумывать усовершенствованные модели, отличающиеся высоким уровнем функциональности.

Механический барометр

Такие устройства являются ртутными. Использование механических барометров в быту считается опасным: ртуть является токсичным веществом. В бытовых условиях используют только безжидкостные механические барометры (анероиды), но они отличаются меньшей точностью.

На задней стенке любого механического барометра установлен регулировочный винт. Рекомендуется регулярно настраивать устройство, чтобы оно было более точным.

Спереди находится еще одна стрелка, но она не связана с механизмом. Ее возможно поворачивать только вручную.

Передняя стрелка позволяет следить за колебаниями атмосферного давления в течение нескольких дней

Для фиксирования текущих показаний следует выставлять стрелку на отметку с учетом актуальных данных (их определяет задняя стрелка). Регулярный контроль положения двух стрелок позволяет определять погодные изменения.

Механические барометры бывают настольными и настенными. Обычно их используют в учебных заведениях, офисах.

Настольный механический барометр

Электронный барометр

Современные устройства являются электронными. Они также работают на основе датчика-анероида, сигнал которого преобразуется в электрический потенциал. Затем сигнал обрабатывает микропроцессор.

На дисплее отображаются удобные для восприятия данные: вы вправе сами настраивать необходимую информацию

Современные электронные барометры предлагаются с дополнительными полезными функциями:

• актуальный прогноз погоды на ближайшее время;
• история изменения атмосферного давления и воздуха за последний день;
• термометр;
• дата и текущее время;
• подсветка, которая облегчает использование прибора в темное время суток;
• защита от механических факторов и попадания влаги.

Некоторые модели электронных барометров отличаются легким весом и компактными размерами, поэтому они становятся портативной метеостанцией. Такие устройства полезны для рыбаков и охотников.

Электронный барометр

Электронные барометры отображают атмосферное давление в миллибарах (оптимальное значение – 1013) или гектопаскалях (1013 гПа). В СНГ стандартом являются миллиметры ртутного столба со стандартным значением в 760 мм рт.ст.

Советы по настройке барометра

Барометр обязательно настраивают. Вот наши советы:

1. Рекомендуется узнать точный показатель атмосферного давления.
2. Затем используют регулировочный винт, расположенный сзади прибора.
3. Отверткой устанавливают основную стрелку на величину атмосферного давления. Иногда регулировочный винт не позволяет отрегулировать стрелку. В этом случае осторожно двигают шкалу.
4. В показания барометра вносят поправки при необходимости. Для этого ориентируются на инструкцию к прибору.

Такая настройка обязательна перед началом использования устройства. Затем показания снимают дважды в день в одинаковое время. Если отмечаются нестабильные погодные условия, показатели снимают чаще (примерно раз в 2 часа). Перед тем как узнать показания, желательно постучать пальцем по стеклу и снизить трение в системе привода стрелки для правильной фиксации.

Определить атмосферное давление

Особенности трактовки данных

Барометр определяет показатель атмосферного давления. Снижение показателей предвещает ухудшение погоды, повышение – улучшение. Также учитывают динамику изменений:

1. Атмосферное давление может постепенно снижаться. В этом случае через 6-12 часов погода будет ненастной и ветряной.
2. Давление может упасть резко. В этом случае через пару часов начнется гроза, шторм.
3. Стабилизация атмосферного давления предвещает прекращение дождей, ослабление ветров и улучшение погодных условий.

Зимой высокое атмосферное давление свидетельствует о заморозках, низкое – о потеплении и дожде. Летом повышение свидетельствует о предстоящей жаре, понижение – о прохладной и ненастной погоде. При устойчивой погоде в 10 и 22 часа дня будет максимум, в 4 и 16 часов – минимум.

Использование барометров по-прежнему важно для людей. Современные барометры помогают быстро и легко определить погодные условия.

Barometer — Bilder und stockfotos

Bilder

• Bilder
• Fotos
• Grafiken
• Vektoren
• Видео

Durchstöbern Sie 8.26118

Durchstöbern Sie 8.26118

Durchstöbern Sie 8.26118

Durchstöbern. Одер, например, Sie nach термометр или увлажнитель, um noch mehr faszinierende Stock-Bilder zu entdecken.

Сортировать по номеру:

Надежно

Иллюстрация — барометр Фото и фотографии

Иллюстрация

Термометр der Liebe im Herzen. метр температуры-символ. glückliches ziel в romantik. heißes влажнее. барометр mit skala für den gesundheitskörper. Gauge mit Niveau Gute Emotion am Valentinstag. Хайссер Кунде. вектор — барометр фондовой графики, -клипарт, -мультфильмы и -символ

Термометр любви им Герцена. Метр Температур-Символ. Glüc

тахометр, кредитный рейтинг и значок измерения уровня устанавливают векторный дизайн. — график барометра, -клипарт, -мультфильмы и -символ

Тахометр, кредитный рейтинг и иконка измерения уровня задают векторный дизайн.

Skalierbar auf jede Größe. Векторная иллюстрация EPS 10 Datei.

barometer-bewertungsvektor-set — barometer stock-grafiken, -clipart, -cartoons und -symbole. — Барометр со стоковыми фотографиями и изображениями

Grosses weiss-goldenes Barometer mit Textsturm, variabel und. ..

Фото aufgenommen am 2 июля 2022 г., Цюрих, Швейцария.

барометр nahaufnahme der stürmischen regen veränderung Fair — барометр фото и фотографии

барометр Nahaufnahme der stürmischen Regen Veränderung Fair

stimmungsskala, vom roten wütenden gesicht bis zum glücklichen grünen emoji. kundenzufriedenheitsmesser. vektorabbildung eps 10 — графика барометра, -клипарт, -мультфильмы и -символ

Stimmungsskala, vom roten wütenden Gesicht bis zum glücklichen grü

Stimmungsskala, vom roten wütenden Gesicht bis zum fröhlichen grünen Emoji. Kundenzufriedenheitsmessgerät. Vectorillustration EPS 10

smiley-bewertungsbarometer — барометр фондовой графики, -клипарт, -мультфильмы и -symbole

Smiley-Bewertungsbarometer

тахосимвол на белом фоне. бунтес эйхшильд. кредит-счет-метр-символ. флачер стил. — графика барометра, -клипарт, -мультфильмы и -символ

Tachosymbol auf weißem Hintergrund.

Бунтес Эйхшильд. Кредит-Скор

набор иконок для тахометра — графика барометра, -клипарт, -мультфильмы и -символы

Набор иконок тахометра

Tachosymbolsatz, Vektorillustration

zeit für veränderung — изображения и изображения барометра

Zeit für Veränderung

3 Makrofoto303 90 im Fokus nur die Wortänderung, auf die die Barometernadel zeigt

zählerpegel. счет messen grafisches zifferblatt mit verschiedenen farben. tachometeranzeige oder kundenzufriedenheitsmessungsdiagramm. fortschrittsskala mit pfeilen. набор векторных инфографик — барометр, графика, клипарт, мультфильмы и символы

Целерпегель. Score messen grafisches Zifferblatt mit…

farbige skala. сообщение. индикатор mit verschiedenen farben. emoji stellt symbole. messgerät тахометр tacho-anzeige. векторная изоляция иллюстрации. — графика барометра, -клипарт, -мультфильмы и -символ

Farbige Skala. Сообщение. Indikator mit verschiedenen Farben….

Farbige Skala. Сообщение. Indikator mit verschiedenen Farben. Emoji Zeigt Symbole. Tachometeranzeige des Messgeräts. Векторные иллюстрации. EPS 10

wetter-zifferblatt — barometer stock-fotos und bilder

Wetter-Zifferblatt

barometer — barometer stock-grafiken, -clipart, -cartoons und -symbole

Barometer

messgerätanzeige mit linkem grünen sektorvektorsymbol — barometer stock-grafiken, -clipart, -cartoons und -symbole

Messgerätanzeige mit linkem grünen Sektorvektorsymbol

тахометр hohes und niedriges risiko, zeiger zeigt auf die rote riskante skala, finanzielle kreditwürdigkeit und geschäfts-score — barometer stock-fotos und bilder

Тахометр высшие и нижние Risiko, Zeiger zeigt auf die rote…

Тахометр mit hohem und niedrigem Risiko, Zeiger zeigt die rote Riskante Skala, finanzielle Kredit- und Geschäftswerte

risikosymbol auf dem tacho. hochrisikomessgerät. векторная иллюстрация. — график барометра, -клипарт, -мультфильмы и -символ

Risikosymbol auf dem Tacho. Hochrisikomessgerät. Vektor-Stock-Illu

Wetter Barometer Gauge

Wetter Barometer Gauge

Wetterbarometer-Messgerät aus nächster Nähe

barometer — barometer stock-fotos und bilder

Barometer

Barometer auf weißem Hintergrund

тахометр манометр символ kristallblau bannerhintergrund — barometer stock-grafiken, -clipart, -cartoons kristallblau Banner Hintergrund

ebene maßnahme infografik. tacho zeichen kraftstoff begrenzung geschwindigkeit indikator vektor schwarze zeichen — барометр фондовая графика, -клипарт, -мультфильмы и -символ

Ebene Maßnahme Infografik. Tacho Zeichen Kraftstoff Begrenzung…

Infografik zu Pegelmaßen. Tachoschild Kraftstoffbegrenzungsanzeige Vektor schwarze Schilder. Indikatormaß, Messanzeige voll, Abbildung der Tankanzeige

Деталь станции увлажнения со словом ändern — фото и изображения барометра

Деталь станции увлажнения со словом ändern

Studioaufnahme auf Weiß

барометр, термометр, гигрометр. аналоги gerät zur messung von luftdruck, luftfeuchtigkeit und Temperature. — барометр фото и изображения

Барометр Рундеса, термометр, гигрометр. Аналоги Gerät zur…

тахометрсимвол. Einfache Glyphe вектор дер диаграммы и диаграммы для пользовательского интерфейса и ux, веб-сайт или мобильный телефон anwendung festgelegt — графика барометра, -клипарт, -мультфильмы и -symbole

Tacho Diagrammsymbol. Einfache Glyphe Vector der Charts und…

Tachodiagramm-Symbol. Einfacher Glyphenvektor von Diagrammen und Diagrammen für UI und UX, Website oder mobile Anwendung auf weißem Hintergrund

anzeigeinstrument und tachometer icons-acme series — barometer stock-grafiken, -clipart, -cartoons und -symbole

Anzeigeinstrument und Tachometer Icons-Acme Series

Alle anzeigen:

линия-тахометр-символ — барометр графика, -клипарт, -мультфильмы и -символ

линия-тахометр-символ

значок тахометра набор векторов. geschwindigkeitssymbol. авто мощность. автомобильный шнитстель. транспортный элемент. индикатор Шнеллера. messen sie fortschritt km zeichen. linie, flash illustration — barometer stock-grafiken, -clipart, -cartoons und -symbole

Набор иконок тахометра вектор. Geschwindigkeitssymbol. Автоматическое питание….

Набор тахосимволов Вектор. Geschwindigkeitssymbol. Автоматическая стромверсоргунг. Автомобиль-Шниттстелле. Транспортный элемент. Шнель Анцейдж. Фортшрит км. Линия, флеш Иллюстрация сообщение

тахометр einfache символ в фарбе и черный eingestellt. indikatorkonzept in vektorflach — barometer stock-grafiken, -clipart, -cartoons und -symbole

Тахометр einfache Symbol in Farbe und schwarz eingestellt….

druckgerät für industrie-system — barometer stock-fotos und bilder

Druckgerät für Industrie-system

nahaufnahme eines манометры zur messung des wasseroder gasdrucks im rohr. — барометр фото и фото

Nahaufnahme eines Manometers zur Messung des Wasseroder. ..

Messgerät an einem Rohr.

risikosymbol auf dem tacho. hochrisikomessgerät. вектор-иллюстрация. — график барометра, -клипарт, -мультфильмы и -символ

Risikosymbol auf dem Tacho. Hochrisikomessgerät. Vektor-Illustrati

messgerätesymbole skalieren sie schmerzen rundes диаграмма konzept set vektor illustration isoliert auf weißem hintergrund tachometersammlung fortschritt dashboard tachosymbol im flachen stil gesetzt — barometer stock-grafiken, -clipart, -cartoons und -symbole

Messgerätesymbole Scalieren Sie schmerzen rundes Diagramm…

тахометрический символ isoliertes. geschwindigkeitsanzeige. тахометр для автоматической арматуры. anzeige, drehzahlmesser, kilometerzähler für die messung der leistung. maß für die internetgeschwindigkeit. вектор — барометр фондовой графики, -клипарт, -мультфильмы и -символ

Tachometeranzeige isoliertes Symbol. Geschwindigkeitsanzeige….

Tachoanzeige isoliertes Symbol. Geschwindigkeitsmesseranzeige. Тахометр для Auto-Armaturenbrett. Anzeige, Drehzahlmesser, Kilometerzähler zur Leistungsanzeige. Maß für die Internetgeschwindigkeit. Вектор.

термометр ziel v2 — барометр со стоковой графикой, -клипарт, -мультфильмы и -символ

термометр Ziel v2

манометр для бочки хром вейн — барометр фото и изображения

манометр для бочки хром вейн

барометр с термометром holzthermometer — запас барометра -фотографии и изображения

Барометр с термометром Holzthermometer

набор символов тахометра. бизнес-кредит-оценка-индикаторен. kundenzufriedenheitswerte. bonitätsniveaus von schlecht bis gut. farbige скала от минимума до максимума. векториллюстрация. — график барометра, -клипарт, -мультфильмы и -символ

Набор символов тахометра. Business-Kredit-Score-Indikatoren….

термометр ziel — барометр, графика, -клипарт, -мультфильмы и -символ

Термометр Ziel

messgerät-set — барометр, графика, -клипарт, -мультфильмы и -символ

Messgerät-set

Барометр с формой и аналоговым миллибаром-скала — барометр фото и фото

Барометр с формой и аналоговым миллибаром-скала

Аналоговые барометры со скалой и вёртерном niedrig, hoch

rosa flasche mit freon und schlauch zum auftanken — barometer stock-fotos und bilder

rosa flasche mit Freon und Schlauch zum Auftanken

Rosa Flasche mit Freon und Schlauch zum Tanken und Kopierplatz. 3D-рендеринг

барометр — барометр стоковые фотографии и изображения

барометр

nahaufnahme der hande eines technikers in handchuhen, der ein barometer einer stickstoffflasche oder druckluft einstellt — барометр стоковые фотографии и изображения

..

stellen sie kundenzufriedenheitszähler mit verschiedenenmotionen isoliert auf weißemhintergrund. смайлики — графика барометра, -клипарт, -мультфильмы и -символ

Stellen Sie Kundenzufriedenheitszähler mit verschiedenen…

spur-und tachozeichen icons-vector line series — графика барометра, -клипарт, -мультфильмы и -символ

Шпора- und Tachozeichen Icons-Vector Line Series

Messgerät, Tachometer,

vektorrealistisches risikomessgerät auf weißemhintergrund — графика барометра, -клипарт, -мультфильмы и -символ

Векторреалистический рисомесгерат на внутреннем крае

Risikoindikator-Radialanzeigeskala mit unterschiedlichen Farben niedrige, mittlere, hohe Werte.

термометр der Liebe im Herzen. метр или термостат фон Глюклих. messwert der Temperature Körper. hohes maß тепло в дер Скала. gesundheitskonzept. индикатор fortschritt der romantik унд эмоциональный. Валентин Зейхен. вектор — барометр сток-график, -клипарт, -мультфильмы и -символ

Термометр любви им Герцена. Meter oder Thermostat von glückli

nahaufnahme des manometers auf blauem tischhintergrund, technisches ausstattungskonzept — barometer stock-fotos und bilder

Nahaufnahme des Manometers auf blauem Tischhintergrund,…

Nahaufnahme des Manometers auf blauem Tischhintergrund, technisches Gerätekonzept

die messung gerät — barometer Stock-grafiken, -clipart, -cartoons und -symbole

Die Messung Gerät

barometer-änderung in wetter — barometer stock-fotos und bilder

Barometer-Änderung в Wetter

risikoskala. versuchen sie, die gefahr niedrig zu halten. векториллюстрация. — график барометра, -клипарт, -мультфильмы и -символ

Рисикоскала. Versuchen Sie, die Gefahr niedrig zu halten.
