Что такое барометр-анероид и его устройство

Барометр-анероид — это прибор для измерения атмосферного давления, в котором не используется жидкость. Название происходит от греческих слов «а» (отрицание) и «нерос» (влажный). Основные элементы конструкции барометра-анероида:

• Металлическая коробка с откачанным воздухом
• Пружина, растягивающая стенки коробки
• Передаточный механизм
• Стрелка, показывающая давление на шкале

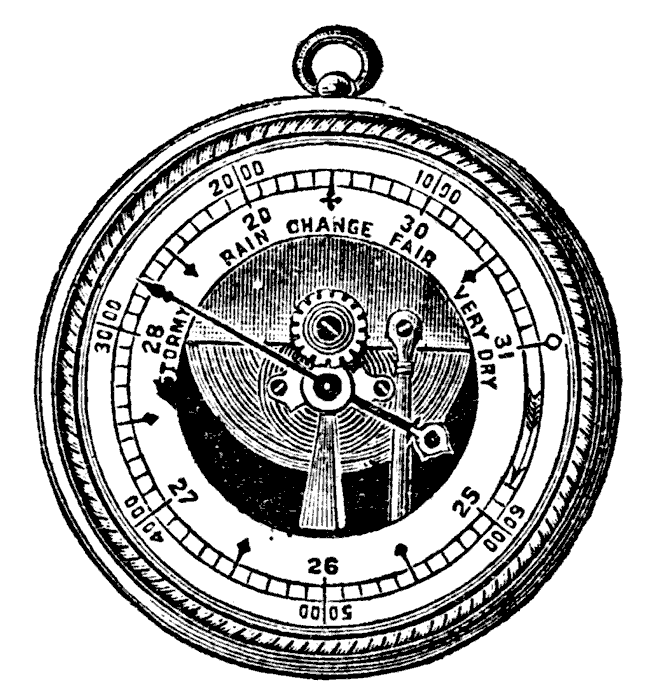

Главная часть прибора — герметичная металлическая коробка с гофрированными (волнистыми) стенками. Воздух из коробки откачан, а её стенки растянуты пружиной. При изменении атмосферного давления коробка деформируется, что передаётся на стрелку.

Принцип работы барометра-анероида

Как барометр-анероид измеряет давление воздуха? Принцип его работы основан на деформации металлической коробки под действием атмосферного давления:

1. При повышении давления воздух сильнее давит на коробку, сжимая её
2. При понижении давления пружина растягивает коробку
3. Деформации коробки передаются через систему рычагов на стрелку
4. Стрелка отклоняется, показывая значение давления на шкале

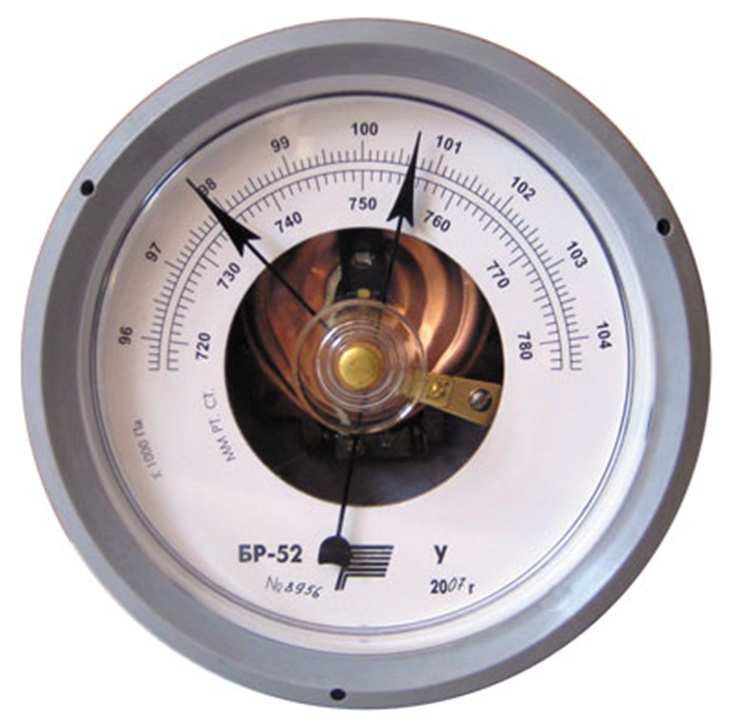

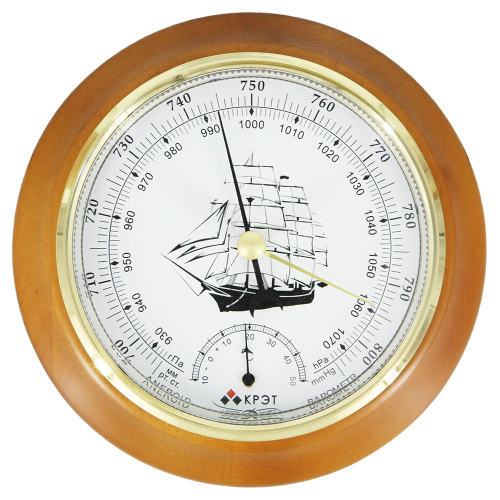

Шкала барометра-анероида обычно проградуирована в миллиметрах ртутного столба (мм рт. ст.). Это позволяет сравнивать его показания с жидкостными барометрами.

Преимущества барометра-анероида перед ртутным барометром

Почему барометры-анероиды получили широкое распространение? У них есть ряд важных преимуществ:

• Портативность и удобство в использовании
• Отсутствие ртути и других жидкостей
• Высокая чувствительность к изменениям давления
• Возможность использования при любом положении прибора
• Простота конструкции и надёжность

Благодаря этим качествам барометры-анероиды широко применяются в метеорологии, альпинизме, авиации и других областях, где требуется измерять атмосферное давление.

Применение барометра-анероида в метеорологии

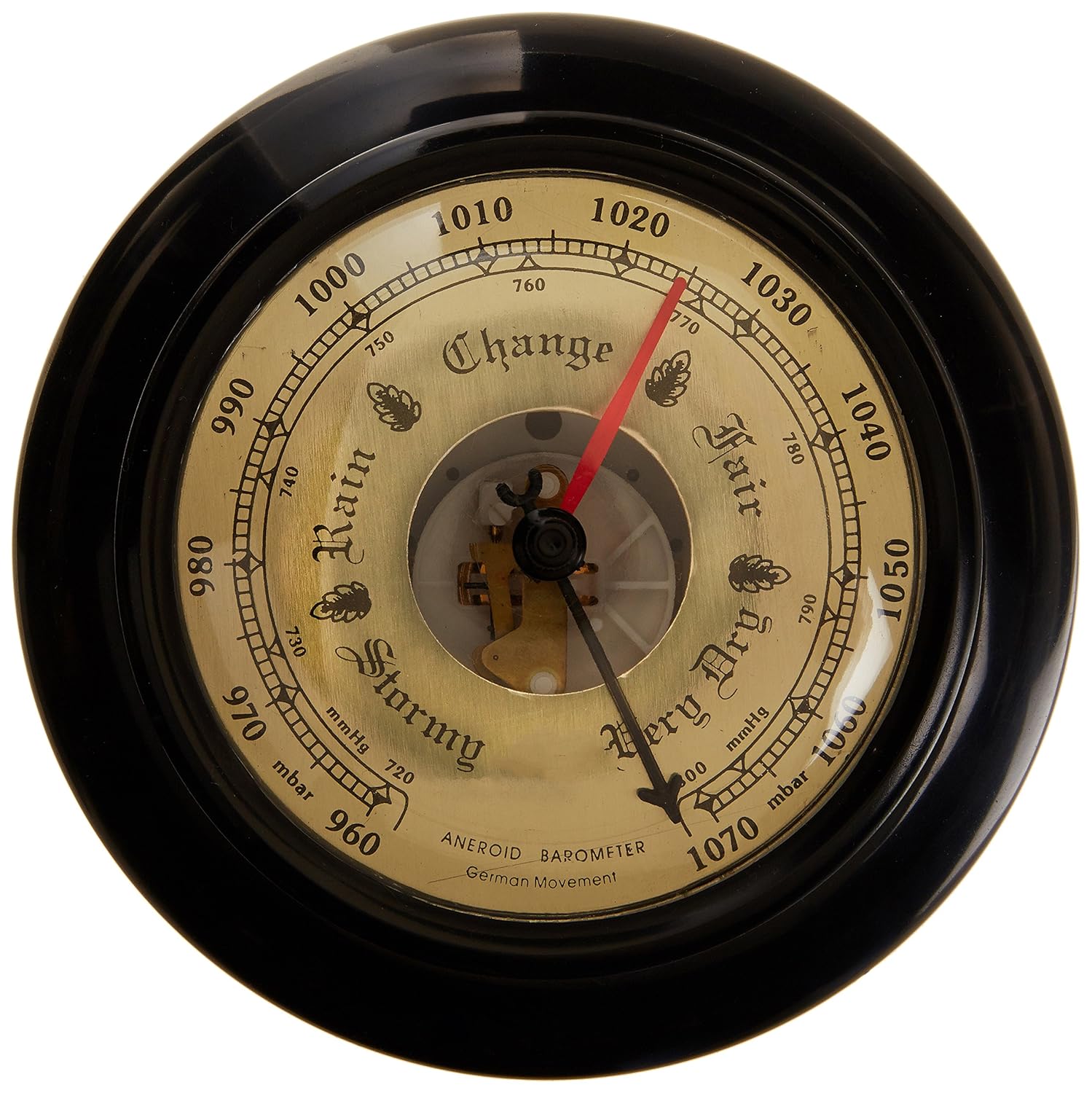

Какую роль играют барометры-анероиды в прогнозировании погоды? Они позволяют отслеживать изменения атмосферного давления, которые связаны с перемещением воздушных масс:

• Понижение давления часто предшествует ухудшению погоды
• Повышение давления обычно указывает на приближение ясной погоды
• Резкие колебания давления могут свидетельствовать о приближении шторма

Метеорологи анализируют данные множества барометров для составления прогнозов и метеокарт. Это позволяет предсказывать погоду на обширных территориях.

Измерение высоты с помощью барометра-анероида

Как барометр-анероид используется для определения высоты? Атмосферное давление уменьшается с увеличением высоты над уровнем моря. Это позволяет применять барометр-анероид в качестве высотомера:

• На уровне моря давление в среднем составляет 760 мм рт. ст.
• При подъеме на каждые 12 м давление падает примерно на 1 мм рт. ст.
• Зная эту зависимость, можно рассчитать высоту по показаниям барометра

Такой метод измерения высоты широко применяется в авиации и альпинизме. Однако нужно учитывать, что на показания барометра влияют и погодные условия.

Калибровка и уход за барометром-анероидом

Чтобы барометр-анероид показывал точные значения, необходимо его правильно обслуживать. Основные правила ухода и калибровки:

1. Периодически сверять показания с эталонным барометром
2. Корректировать положение стрелки с помощью регулировочного винта
3. Защищать прибор от ударов и вибраций
4. Хранить в вертикальном положении при комнатной температуре
5. Не допускать попадания влаги и пыли внутрь корпуса

При правильном обращении барометр-анероид может служить долгие годы, сохраняя высокую точность измерений.

Современные электронные барометры

Как устроены современные цифровые барометры? В них используются электронные датчики давления на основе тензорезисторов или пьезоэлементов. Принцип действия:

• Датчик деформируется под действием атмосферного давления
• Это вызывает изменение электрического сигнала
• Микропроцессор преобразует сигнал в значение давления
• Результат выводится на цифровой дисплей

Электронные барометры часто совмещают функции термометра, гигрометра и других метеоприборов. Они могут сохранять историю измерений и передавать данные на компьютер.

Барометр-анероид

Про массу или длину говорят, что они большие или маленькие, увеличиваются или уменьшаются. Про атмосферное давление говорят: оно высокое или низкое, повышается или понижается. Такая традиция установилась ещё с тех пор, когда атмосферное давление измеряли барометрами Торричелли, наблюдая за поднятием или опусканием ртутного столба. Сегодня чаще применяют безжидкостные барометры, так называемые анероиды (греч. «а» – отрицание, «нерос» – влажный).

Главная часть барометра-анероида – лёгкая, упругая, полая внутри металлическая коробочка 2 с гофрированной (волнистой) поверхностью. Воздух из коробочки откачан. Её стенки растягивает пружинящая металлическая пластина 5. К ней при помощи специального механизма прикреплена стрелка 6, которая насажена на ось 7 (см. рисунок ниже). Конец стрелки передвигается по шкале 4, размеченной в мм рт. ст. Все детали барометра помещены внутрь корпуса 1, закрытого спереди стеклом 3.

Согласно формуле F=pS, изменение атмосферного давления (то есть величины «p») будет приводить к изменению силы, сдавливающей стенки коробочки. Следовательно, будет изменяться и величина их прогиба. Возникающее движение стенок коробочки при помощи механизма передастся стрелке и вызовет её сдвиг к другому делению шкалы.

На рисунке – упрощённая схема соединения коробочки со стрелкой. В действительности этот механизм гораздо сложнее. В нём есть даже нить, наматывающаяся на колесо с жёлобом, прикреплённое к стрелке.

Барометр-анероид – очень чувствительный прибор. Например, с его помощью можно заметить изменение атмосферного давления даже при подъёме на лифте жилого дома. Наблюдая за барометром, вы легко обнаружите, что его показания меняются при перемене погоды. Замечено, что перед ненастьем атмосферное давление падает, а перед ясной погодой – возрастает. Кроме того, показания барометра зависят от высоты места наблюдения над уровнем моря. Чем выше мы будем подниматься, тем меньшим будет атмосферное давление. При небольших высотах подъёма каждые 12 м атмосферное давление уменьшается на 1 мм рт. ст.

Как барометр-анероид, так и трубку Торричелли можно использовать не только как барометр, но и как вакуумметр. Так называется прибор, измеряющий давления газа, меньшие атмосферного.

На рисунке изогнутая трубка Торричелли помещена на тарелку воздушного насоса. Поскольку высота трубки гораздо меньше 76 см, то при атмосферном давлении ртуть заполняет трубку целиком (рис. «а»). Накрыв трубку колоколом и откачивая воздух насосом, мы будем понижать давление. Через некоторое время уровень ртути начнёт понижаться, показывая, что под колоколом постепенно создаётся вакуум (рис. «б»).
