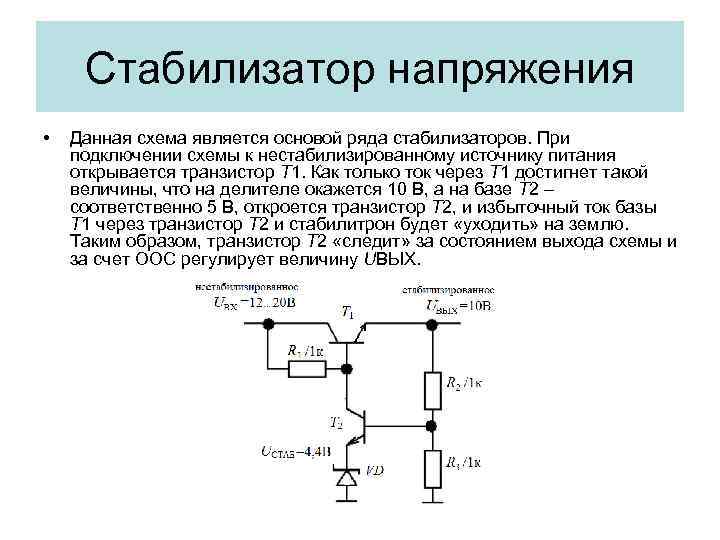

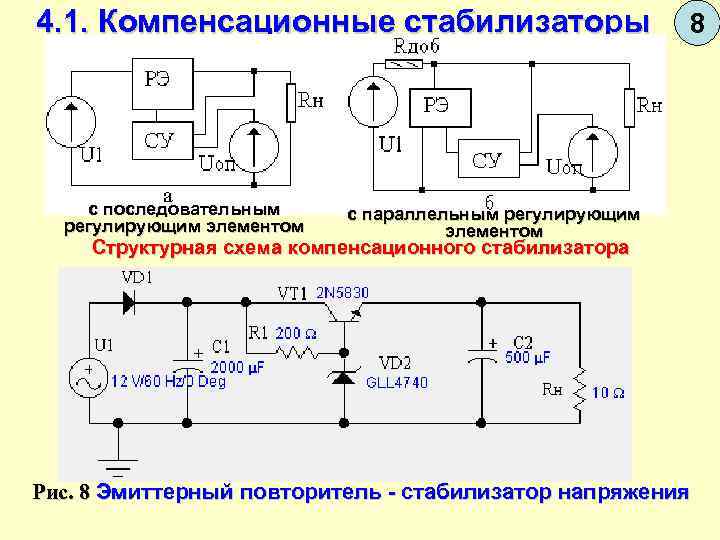

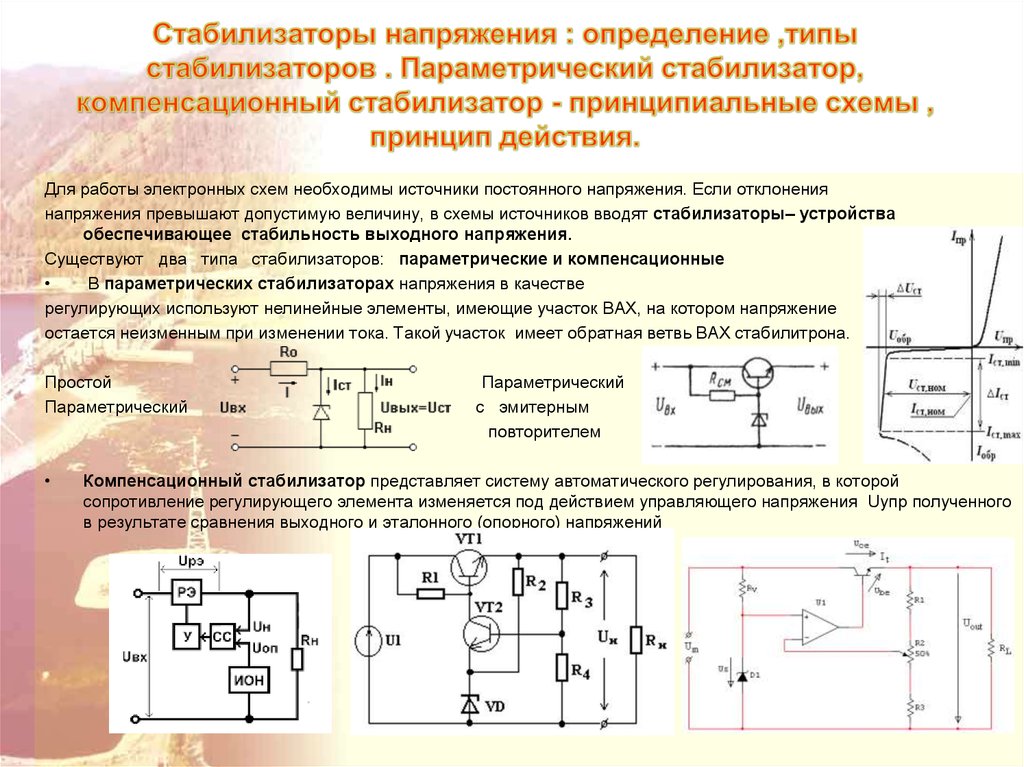

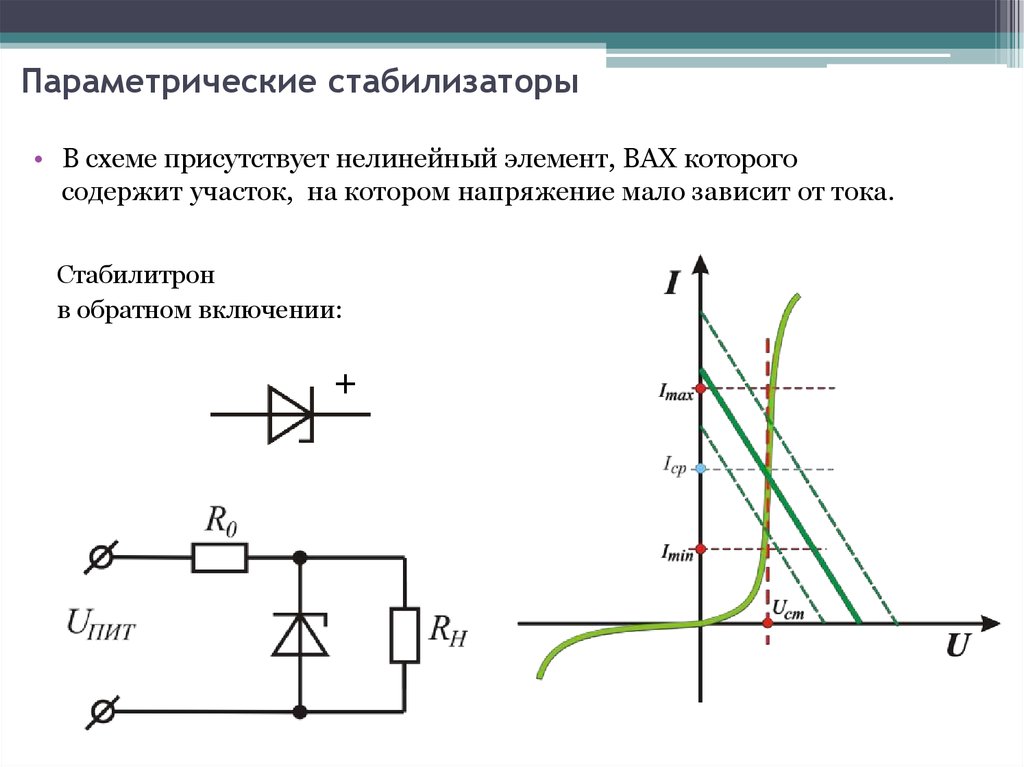

Что такое стабилизатор напряжения и зачем он нужен

Стабилизатор напряжения — это электронное устройство, которое поддерживает постоянное выходное напряжение независимо от колебаний входного напряжения. Его основная задача — защитить подключенное оборудование от перепадов напряжения в электросети.

Зачем нужен стабилизатор напряжения:

• Защищает технику от скачков напряжения
• Продлевает срок службы электроприборов
• Обеспечивает стабильную работу чувствительного оборудования
• Позволяет избежать поломок из-за низкого или высокого напряжения
• Экономит деньги на ремонте и замене сгоревшей техники

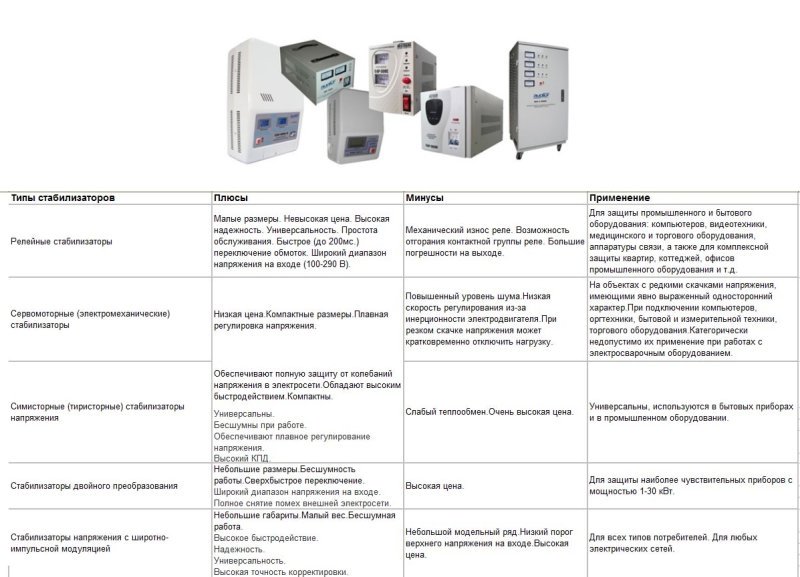

Основные типы стабилизаторов напряжения

Существует несколько основных видов стабилизаторов напряжения, различающихся по принципу работы:

Релейные стабилизаторы

Принцип работы: используют электромагнитные реле для переключения обмоток трансформатора.

Преимущества релейных стабилизаторов:

• Высокая скорость реакции на изменение напряжения
• Низкая стоимость
• Простая конструкция
• Широкий диапазон входных напряжений

Недостатки:

• Ступенчатая регулировка напряжения
• Низкая точность стабилизации (5-10%)
• Создают помехи при переключении

Электромеханические стабилизаторы

Принцип работы: используют сервопривод для плавного перемещения щетки по обмотке автотрансформатора.

Преимущества электромеханических стабилизаторов:

• Плавная регулировка напряжения
• Высокая точность стабилизации (1-3%)
• Отсутствие помех

Недостатки:

• Низкая скорость реакции
• Наличие движущихся частей
• Высокая стоимость

Тиристорные стабилизаторы

Принцип работы: используют тиристоры для переключения секций автотрансформатора.

Преимущества тиристорных стабилизаторов:

• Высокая скорость реакции
• Бесшумная работа
• Высокая точность (1-3%)
• Большой срок службы

Недостатки:

• Высокая стоимость
• Сложная конструкция

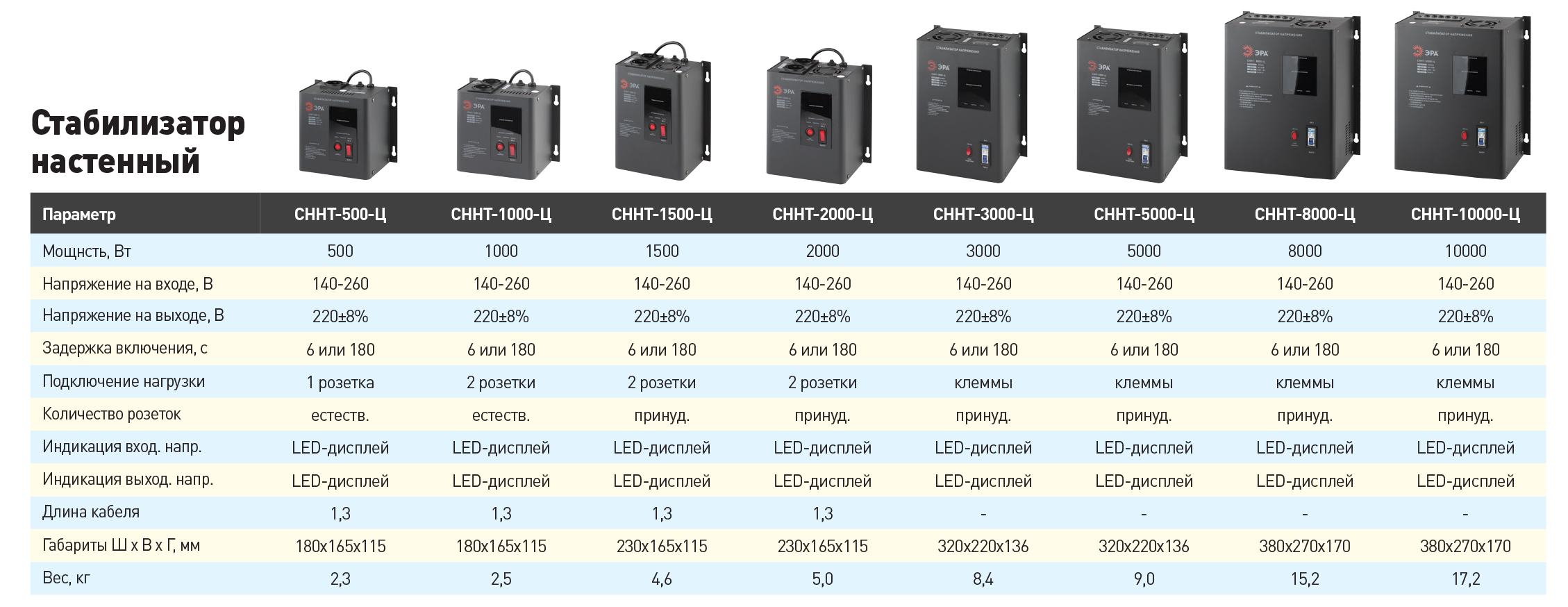

Основные характеристики стабилизаторов напряжения

При выборе стабилизатора напряжения следует обратить внимание на следующие ключевые параметры:

Мощность

Мощность стабилизатора должна соответствовать суммарной мощности подключаемых устройств с запасом 20-30%. Как рассчитать необходимую мощность стабилизатора:

1. Суммируйте мощности всех приборов
2. Умножьте полученное значение на 1,3 для запаса
3. Выберите ближайшее большее значение мощности стабилизатора

Диапазон входных напряжений

Определяет границы напряжения, в которых стабилизатор способен поддерживать постоянное выходное напряжение. Чем шире диапазон, тем лучше защита от перепадов в сети.

Точность стабилизации

Показывает, насколько точно стабилизатор поддерживает выходное напряжение. Измеряется в процентах. Чем ниже значение, тем точнее стабилизация.

Время реакции

Определяет, как быстро стабилизатор реагирует на изменение входного напряжения. Измеряется в миллисекундах. Чем меньше время реакции, тем лучше защита от резких скачков.

Как выбрать стабилизатор напряжения

При выборе стабилизатора напряжения следует учитывать несколько важных факторов:

1. Определите суммарную мощность подключаемых устройств
2. Измерьте диапазон колебаний напряжения в вашей сети
3. Выберите тип стабилизатора в зависимости от условий эксплуатации
4. Учитывайте дополнительные функции (защита от перегрузки, грозозащита и т.д.)
5. Сравните цены и отзывы на модели разных производителей

Установка и подключение стабилизатора напряжения

Правильная установка и подключение стабилизатора напряжения очень важны для его эффективной работы:

1. Выберите сухое, проветриваемое место для установки
2. Обеспечьте свободный доступ воздуха к вентиляционным отверстиям
3. Подключите вход стабилизатора к сети, а выход — к защищаемым устройствам
4. Используйте кабели соответствующего сечения
5. Заземлите стабилизатор согласно инструкции

Для подключения мощных стабилизаторов рекомендуется обратиться к квалифицированному электрику.

Обслуживание и эксплуатация стабилизаторов напряжения

Чтобы обеспечить долгую и надежную работу стабилизатора напряжения, следуйте этим рекомендациям:

• Регулярно очищайте устройство от пыли
• Не перегружайте стабилизатор
• Избегайте установки в помещениях с высокой влажностью
• Периодически проверяйте надежность электрических соединений
• При появлении посторонних шумов или запахов отключите устройство

Соблюдение этих простых правил поможет продлить срок службы стабилизатора и обеспечить бесперебойную защиту вашей техники.

Виды стабилизаторов напряжения

В этой статье мы вкратце раскроем суть устройства стабилизатора напряжения, а также коснёмся самых важных отличительных черт, плюсов и минусов каждого из его видов.

Грубо говоря, стабилизатор представляет собой катушку с двумя мотками проволоки. Катушка – это автотрансформатор, а мотки проволоки – это первичная и вторичная обмотки.

Первичная обмотка – входное напряжение, а вторичная – выходное. При равном количестве витков на обеих обмотках они выдают одинаковое напряжение на входе и на выходе. Напряжение на выходе можно менять, увеличивая или уменьшая количество витков на вторичной обмотке.

Чтобы сделать это возможным, один из контактов в устройстве трансформатора делают подвижным. Напряжение увеличивается или уменьшается в зависимости от того, в какую сторону двигается контакт.

Решение, куда же двигаться контакту принимается электронным блоком управления, который снимает показания с вольтметра. Как правило, в современных стабилизаторах таким блоком является микропроцессор.

Есть стабилизаторы напряжения для однофазных (220 В) и трёхфазных (380 В) сетей. Не всегда для трёхфазной сети нужно брать только трёхфазный стабилизатор. Об этом читайте в статье «2 причины брать однофазные стабилизаторы для трёхфазной сети».

От того, каким способом происходит изменение числа витков вторичной обмотки, зависит, какой это тип стабилизатора. В настоящее время активно используются 4 вида стабилизаторов:

• электромеханические
• релейные
• гибридные
• тиристорные



Тип стабилизаторов напряжения: электромеханические

Эти стабилизаторы еще называются сервоприводными. Они стабилизируют напряжение с помощью контакта-щётки, а иногда двух, которая двигается по катушке за счёт электродвигателя (именно его называют сервоприводом):

1. Блок управления анализирует показания вольтметра, который измеряет входное напряжение. Если напряжение отличается от нормального, он посылает сигнал.
2. Сигнал получает сервопривод и начинает вращаться в нужную для данного случая сторону.
3. Вращение двигателя заставляет двигаться щётку. Щётка будет двигаться по виткам обмотки до тех пор, пока блок управления не отправит двигателю сигнал, что напряжение нормализовано и можно останавливаться.

ПЛЮСЫ:

— высокая точность стабилизации, подходят даже для чувствительной аппаратуры

— плавно регулируют напряжение

МИНУСЫ:

— скорость регулировки в 2 раза ниже, чем у релейных стабилизаторов

— работают только при положительных температурах

— движущиеся щётки, при помощи которых осуществляется стабилизация, подвержены физическому износу

ВЫВОДЫ: ДЛЯ КАКИХ ЦЕЛЕЙ ПОДХОДЯТ ЭЛЕКТРОМЕХАНИЧЕСКИЕ СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ?

1. для загородных домов с отапливаемыми техническими помещениями
2. для районов, где проблемы с напряжением – не скачки, а постоянно пониженное или повышенное напряжение.
3. если планируется подключать осветительное оборудование – прожекторы, люстры и др. Для их нормальной работы важна плавность регулировки напряжения.
4. для подключения высокочувствительного оборудования. К такому могут относиться как дорогостоящие бытовые приборы, так и медицинское или звуковое оборудование.

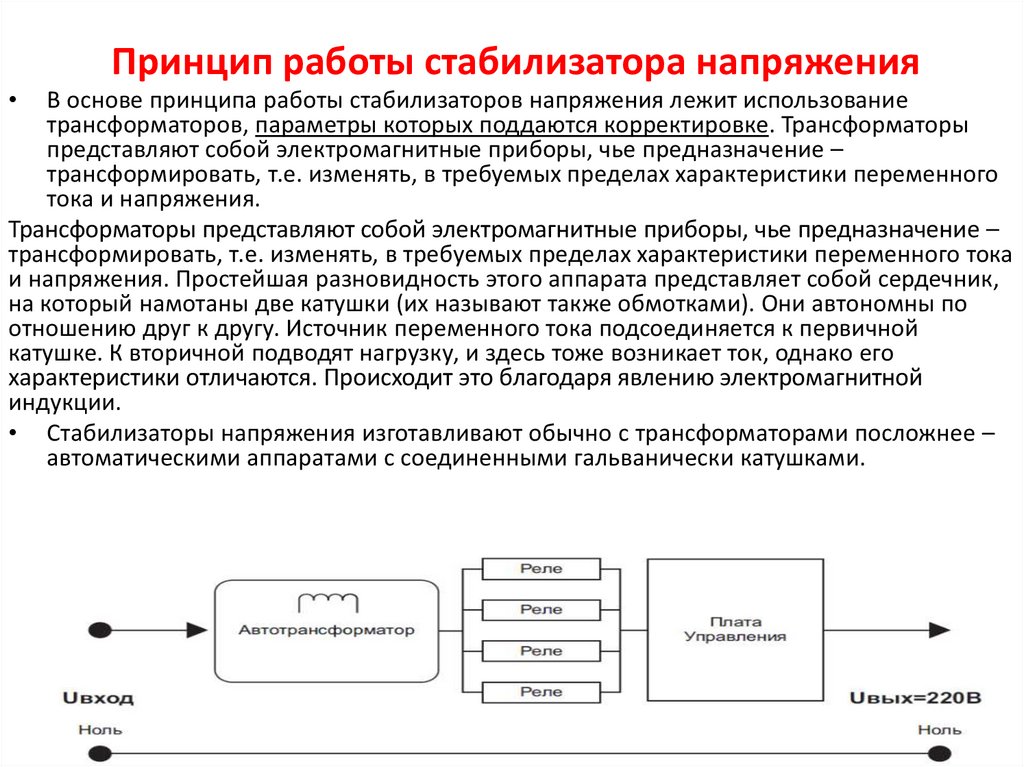

Тип стабилизаторов напряжения: релейные

Релейные стабилизаторы регулируют напряжение ступенчато, при помощи системы реле. Обычно бывает от 4 до 9 ступеней. Чем больше ступеней, тем более плавно происходит процесс стабилизации. Устройство релейного стабилизатора составляют реле, плата – «мозг» устройства и вольтодобавочный трансформатор, который добавляет или отключает дополнительные обмотки катушки, тем самым стабилизируя напряжение. Ход процесса:

1. Плата считывает данные, измеряет входной ток и определяет его «нормальность», так рассчитывается величина в вольтах, на которую должно повыситься или понизиться выходной ток
2. Плата посылает сигнал на вольтодобавочный трансформатор, он подключает необходимое количество обмоток, задействуя реле.
3. Подключение обмоток происходит ступенчато, сначала срабатывает реле на одной обмотке, добавляя определённое количество вольт. Затем, если уровень выходного напряжения еще не соответствует норме, срабатывает другое реле и происходит подключение еще одной обмотки.

 ПЛЮСЫ:

— высокая скорость срабатывания, независимо от того, насколько большой скачок напряжения зафиксирован

— широкий диапазон входного напряжения

— морозостойкость – релейные стабилизаторы выдерживают морозы до -30˚C

— более доступные цены по сравнению с другими типами стабилизаторов

МИНУСЫ:

— точность стабилизации релейных стабилизаторов обычно ниже, чем у других видов. Погрешность в среднем может составлять от 5 до 10%

— ступенчатое переключение реле. Лампы накаливания и галогенные лампы чувствительно реагируют на переключение реле и могут помаргивать или немного приглушаться в моменты подключения дополнительных обмоток

— некоторые пользователи относят к минусам слышимость работы релейных стабилизаторов.

При переключении реле раздаются характерные щелчки и чем больше в сети скачков напряжения, тем больше щелчков будет издавать стабилизатор.

ВЫВОДЫ: ДЛЯ КАКИХ ЦЕЛЕЙ ПОДХОДЯТ релейные СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ?

1. релейные стабилизаторы небольших мощностей – прекрасное решение для защиты газовых котлов.
2. для дач, здесь пригодятся такие плюсы релейников, как морозостойкость и невысокая цена.
3. для районов, где проблемы с напряжением – не постоянно пониженное или повышенное напряжение, а скачки в сети.
4. если скачки в сети достигают экстремальных значений и скорость реакции стабилизатора имеет важное значение.
5. для защиты большинства бытовой техники и другого оборудования, которые не требуют высокой точности выходных показателей сети.


Тип стабилизаторов напряжения: гибридные

Этот вид стабилизаторов напряжения относительно новый и подразумевает в себе сочетание двух принципов стабилизации напряжения – электромеханического и релейного. Это позволило расширить диапазон входного напряжения и сочетать положительные стороны обоих типов стабилизаторов.

1. В основном диапазоне напряжения (140 – 260В) гибридный стабилизатор работает как электромеханический, то есть регулирует напряжение плавно при помощи щёток.
2. Если же напряжение выходит за пределы основных значений, то подключается система реле и моментально реагирует на эти экстремальные скачки, выводя эти показатели из критических значений.

ПЛЮСЫ:

— широкий диапазон входного напряжения

— плавность работы в основном диапазоне и мгновенная реакция на сильные перепады напряжения

— высокая точность стабилизации в основном диапазоне напряжения

МИНУСЫ:

— возможность эксплуатации только при положительных температурах

— повышение погрешности, когда подключается релейный принцип

ВЫВОДЫ: ДЛЯ КАКИХ ЦЕЛЕЙ ПОДХОДЯТ гибридные СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ?

1. для загородных домов с отапливаемыми техническими помещениями
2. для районов, где в основном наблюдается стабильно низкий или повышенный уровень напряжения, но иногда бывают большие скачки, которые вредят бытовой технике
3. если планируется подключать осветительное оборудование – прожекторы, люстры и др. Для их нормальной работы важна плавность регулировки напряжения.
4. для подключения высокочувствительного оборудования. В этих случаях обращайте внимание насколько часто случаются скачки в сети и насколько они велики.



Тип стабилизаторов напряжения: тиристорные

Тиристорные стабилизаторы работают по той же схеме, что и релейные, с разницей в переключении, которое выполняется тиристорами (симисторами). Работа этих стабилизаторов построена полностью на электронном управлении и регулировании напряжения

ПЛЮСЫ:

— высокая точность стабилизации позволяет использовать их даже с самым чувствительным медицинским и лабораторным оборудованием

— высокая скорость реакции стабилизирует напряжение практически незаметно для техники

— морозостойкость. Стабилизаторы можно устанавливать даже в неотапливаемых помещениях

— стабилизаторы работают бесшумно, в них ничего не гудит и не щелкает

— так как в тиристорных стабилизаторах нет движущихся деталей, изнашиваться нечему и потому срок их беспроблемной эксплуатации, как и гарантийный срок – дольше, чем у других типов стабилизаторов.

МИНУСЫ:

— цена на тиристорные стабилизаторы заметно выше, чем на другие их виды, потому конструкция этих стабилизаторов сложнее и для их производства требуются высококачественные дорогостоящие детали

ВЫВОДЫ: ДЛЯ КАКИХ ЦЕЛЕЙ ПОДХОДЯТ тиристорные СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ?

1. долгосрочная защита техники в загородных домах и коттеджах
2. для разных проблем с напряжением – тиристорные стабилизаторы надёжно выровняют как скачки, так и постоянно пониженное/повышенное напряжение.
3. если планируется подключать чувствительное к качеству напряжения оборудование и дорогостоящую бытовую технику.



Источник изображения: http://www.thenakedscientists.com/HTML/content/interviews/interview/1000710/

Тэги: стабилизаторы напряжения, стабилизаторы, виды стабилизаторов, обзоры, плюсы и минусы, полезно знать, советы по выбору

Основные характеристики стабилизатора напряжения.

На что надо смотреть перед покупкой — Suntek на vc.ru

Стабилизатор электрического напряжения — надежное решение для защиты оборудования и приборов от перепадов напряжения в электросети. Как и у любой техники, у каждого стабилизатора есть технические характеристики. И их не мало. Попробуем разобраться, что скрывается за тем или иным термином и понять на какие моменты следует обратить особое внимание.

716 просмотров

Тип входного напряжения (фазность)

Стабилизаторы напряжения подразделяются на однофазные и трехфазные. Данный параметр указывает на то, с какой электросетью предназначен работать стабилизатор, а также какие приборы могут к нему подключаться.

Однофазные стабилизаторы используются в однофазной сети 220 В. Именно такая сеть, как правило, присутствует в отдельных помещениях и квартирах в черте города. Подключать к таким стабилизаторам можно только однофазных потребителей, а это большая часть бытовых приборов, компьютеры, оргтехника и пр.

Трехфазные стабилизаторы, соответственно, работают в трехфазной сети (380 В). Такие устройства предусматривают подключение и трехфазных, и однофазных потребителей.

Трехфазная сеть в городе отдельным потребителям подводиться редко. В квартирах ее можно встретить, только если предусматривалась установка трехфазных электроплит. А вот в частном жилом секторе сети питания с тремя фазами достаточно распространены. И в этом случае есть два варианта: установить один трехфазный стабилизатор или три однофазных (по одному на каждую фазу).

Комплект из трех стабилизаторов стоит дешевле и более надежен в эксплуатации. Так при отключении одной из фаз, две другие будут функционировать в прежнем режиме и дом не окажется полностью обесточенным. Но, надо помнить, что однофазные стабилизаторы не рассчитаны на работу с трехфазной нагрузкой. То есть, если предполагается подключение хотя бы одного прибора питанием 380 Вольт, то потребуется установка трехфазного стабилизатора.

Мощность

Мощность стабилизатора определяет допустимую нагрузку. Так стабилизаторы небольшого номинала предназначены для подключения одного или нескольких приборов, более мощные модели подключаются на вводе электроэнергии на объект и способны полностью защитить от скачков напряжения всю внутреннюю сеть дома.

Выбор стабилизатора для одного прибора обычно не вызывает затруднений. Но, если необходим стабилизатор для нескольких приборов или на весь дом, то для того чтобы понять насколько мощным он должен быть, нужно суммировать значения потребляемой мощности всех одновременно подключаемых электроприборов.

Произвести расчет не сложно. Первое, что необходимо сделать — это узнать из технической документации или интернета потребляемую мощность того или иного бытового прибора. Данная величина обычно указывается в Вт (Ваттах), то есть это активная мощность. Для расчетов потребуется полная мощность прибора, которая измеряется в ВА (Вольт-Амперах). Поэтому вторым шагом будет расчет полной мощности приборов.

Полная мощность, ВА = активная мощность, Вт / cosφ (коэффициент мощности).

Если в конструкции прибора нет электродвигателя, то cosφ считает равным 1, а значит, полная мощность равна активной. Если прибор содержит электродвигатель (например, стиральная машина, холодильник), то cosφ находится в интервале от 0,6 до 0,8. Точное значение также можно найти в технической документации, а при отсутствии такой информации, cosφ можно принять равным 0,7. После расчета полной мощности каждого прибора, останется только суммировать все значения. Полученная цифра — это минимальное значение мощности стабилизатора.

Рассмотрим на примере расчет мощности стабилизатора напряжения для прибора с электродвигателем, номинальная мощность которого 500 Вт. Во-первых, учтем пусковые токи: 500х3=1500 Вт. Во-вторых, подсчитаем полную мощность: 1500/0,7=2145 ВА. Получаем, что для такого прибора потребуется стабилизатор мощностью свыше 2145 ВА. Ближайший по номиналу стабилизатор напряжения SUNTEK 3000ВА.

Если стабилизатор нужен на объект, то потребляемая мощность приборов с электродвигателями рассчитывается по той же схеме, затем суммируется с номинальной мощностью другого оборудования. В итоге мы получаем мощность стабилизатора, оптимально подходящего для данного объекта.

Обратите внимание, если планируется установка стабилизатора на весть дом (дачу), то ограничительным порогом можно считать номинал вводного автомата. Он определяет разрешенный уровень нагрузки на объект. Например, при вводном автомате 32А ограничение по мощности составит 32Ах220В=7040ВА. Ближайший по значению номинал стабилизатора напряжения SUNTEK 8500ВА, и нет смысла брать значительно больше.

Диапазон входного напряжения

Этот параметр определяет границы напряжения в сети, в пределах которых стабилизатор полноценно функционирует и обеспечивает «качественной» электроэнергией подключенное оборудование. При выходе напряжения за пределы диапазона, стабилизатор отключает потребителей от сети, тем самым, защищая их от критически низкого или критически высокого напряжения. После нормализации сетевых показателей, подача электроэнергии подключенным устройствам автоматически возобновляется.

Какой диапазон входного напряжения должен быть у стабилизатора полностью зависит от состояния сети на конкретном объекте. В крупных городах, напряжение редко отклоняется от номинала более чем на 20%, а вот в городах поменьше и в сельской местности амплитуда скачков может быть значительно шире, особенно в нижней границе диапазона. Поэтому определить универсальные значения данного параметра сложно. Для каждого конкретного помещения идеальным будет тот стабилизатор, диапазон которого полностью перекрывает возможные колебания в питающей сети.

Узнать фактическое сетевое напряжение можно при помощи обычного бытового мультиметра (тестера). Процесс измерения достаточно прост и обычно не вызывает затруднений даже у людей далеких от электрики. Замеры лучше проводить несколько раз: утром, днем и вечером, в разные дни недели. Так можно оценить состояние сети в полном объеме.

Стабилизаторы напряжения SUNTEK как релейного, так и электромеханического типа имеют диапазон входного напряжения 120-285 Вольт, что оптимально в большинстве случаев. Но есть регионы, где даже такого широкого диапазона недостаточно. Для сетей с сильными просадками напряжения компания SUNTEK выпускает специализированную серию стабилизаторов для пониженного напряжения, получившую название НН. Диапазон входного напряжения стабилизаторов SUNTEK НН 90-285 Вольт.

Точность стабилизации

Стабилизатор напряжения предназначен выравнивать сетевое напряжение до номинального значения и логично предположить, что на выходе стабилизатора должно быть ровно 220 В (для однофазной сети). Но, постоянно удерживать точное значение невозможно. В зависимости от колебаний напряжения в сети и выходное напряжение стабилизатора немного отклоняется то в большую, то в меньшую сторону. Величина этого отклонения, выраженная в процентах, и является точностью стабилизации.

Сегодня на рынке представлены разнообразные типы стабилизаторов, которые различаются по принципу работы, что и объясняет разную точность стабилизации. Например, у релейных стабилизаторов отклонение выходного напряжения от номинального значения составляет порядка ±8%, у тиристорных и электромеханических — уже ±3%.

Конечно, точность — это хорошо, но стремиться к высоким показателям не всегда оправданно. Большинство бытовых электроприборов выпускаются производителями с учетом возможных отклонений напряжения в сети в пределах 10%. При таких значениях напряжения приборы нормально функционируют и не теряют своих потребительских свойств. Лишь отдельные устройства, из тех которыми мы пользуемся в повседневной жизни, чувствительны к точности стабилизации (кондиционеры, видео-, аудиоаппаратура).

Время регулирования

Время регулирования или скорость стабилизации — это показатель, указывающий на то, как быстро стабилизатор сможет среагировать на изменение напряжения в сети и обеспечить на выходе напряжение близкое к номинальному. Современные стабилизаторы анализируют состояние сети и корректируют напряжение практически мгновенно, поэтому данный параметр указывается в миллисекундах.

Разные типы стабилизаторов характеризуются различным временем регулирования. По сравнению с электромеханическими стабилизаторами, релейные и тиристорные более быстрые. Поэтому для сети, где часто случаются резкие скачкообразные изменения напряжения, больше подойдут стабилизаторы именно этих типов. Они смогут защитить электроприборы более надежно.

Дополнительные функции

Выбирая стабилизатор для дачи (загородного дома) стоит обратить внимание на такие дополнительные функции как морозостойкость и грозозащита. Возможность релейных стабилизаторов SUNTEK работать в минусовую температуру (от -30С) позволяет размещать их в подсобных неотапливаемых помещениях и использовать круглогодично. Грозозащита поможет сохранить и сам стабилизатор, и подключенные приборы от негативных последствий грозовых перенапряжений.

Подключение

Как упоминалось выше, стабилизаторы небольшой мощности используются для обслуживания одного или нескольких приборов, особо чувствительных к качеству электропитания. Для удобства подключения такие модели стабилизаторов оснащаются встроенными розетками и имеют шнур с вилкой для подключения в сеть. Более мощные стабилизаторы подключаются при помощи клеммной колодки. Данный вариант подключения вполне можно осуществить самостоятельно, но если нет хотя бы базовых знаний электромонтажа, то для установки стабилизатора лучше пригласить профессионального электрика.

Размеры, вес, корпус

Эти параметры, конечно, не должны играть решающую роль при выборе стабилизатора, но надо понимать, что мощные модели достаточно объемны и потребуется выделить место для их установки. Одно из преимуществ стабилизаторов SUNTEK — это универсальный корпус, то есть устройство можно поставить горизонтально (на пол или полку), а можно закрепить в вертикальном положении на стене. При размещении в небольших помещениях, вертикальная установка более удобна, так как позволяет рациональнее использовать пространство, но в этом случае надо обратить особое внимание на вес стабилизатора и обеспечить его надежное крепление.

Инверторы солнечной энергии

имеют специальные функции, адаптированные для домашнего использования.

Знайте принцип работы и типы солнечных инверторов, используемых в домашних условиях.

S ervo Стабилизаторы напряжения являются важными электрическими компонентами для электропроводки комплекса. Он защищает электрическое оборудование и машины, стабилизируя входное напряжение и защищая его от колебаний напряжения (как избыточного, так и недостаточного) и других перенапряжений. Следовательно, это также известно как автоматический регулятор напряжения (AVR). Они работают со многими электромеханическими переходами, чтобы обеспечить подходящее выходное напряжение, которое обычно находится в идеальном диапазоне.
Они поставляются либо в однофазных, либо в трехфазных устройствах, в зависимости от использования и подключения для ограничения необходимого киловольт-ампер (кВА). Трехфазные блоки также бывают двух разных типов: модели со сбалансированной нагрузкой и модели с несимметричной нагрузкой.
Кроме того, они предназначены либо для отдельного оборудования, либо для отдельного места, либо для основного стабилизатора для группы устройств (например, всего дома). Кроме того, они бывают компьютеризированными или в виде простых стабилизаторов.

Стабилизаторы напряжения релейного типа

Помимо цепей трансформатора, цепь выпрямителя, блок управления и другие детали используются для операций компенсации. Они относительно просты в использовании, имеют меньший вес и широко используются в домашнем хозяйстве и на предприятиях.

Нестабильность составляет ±15 % с точностью предела текучести в пределах ±5–10 %.

Преимущества:

• Экономичный
• Простота использования

Недостатки:

• Относительно плохая конструкция
• Менее надежный
• Плохая реакция на колебания напряжения

Стабилизаторы напряжения с сервоуправлением

Они используют серводвигатели для управления притоком напряжения, поэтому их также называют сервостабилизаторами. Они имеют замкнутый контур и в основном используются для высокоточного возврата напряжения (обычно около ± 1%). Они бывают 3 типов:

• Однофазные стабилизаторы напряжения с сервоприводом
• Трехфазные балансные стабилизаторы напряжения с сервоприводом
• Трехфазные несимметричные стабилизаторы напряжения с сервоприводом

Преимущества:

• Быстро реагирует на изменение напряжения.
• Высокоточная стабилизация напряжения
• Прочная конструкция и корпус
• Способность выдерживать наводнения высокого напряжения

Недостатки:

• Эти стабилизаторы нуждаются в периодическом техническом обслуживании из-за движущихся частей.
• Серводвигатель должен пройти предварительную проверку, чтобы избежать проблем, а план серводвигателей нуждается в квалифицированном работнике.

Статические стабилизаторы напряжения

Эти стабилизаторы имеют статические части и, следовательно, не имеют движущихся частей по сравнению со стабилизатором напряжения с сервоприводом. Эти стабилизаторы чрезвычайно точны и имеют диапазон точности регулировки напряжения всего ±1%. Эти статические стабилизаторы напряжения содержат понижающие и повышающие трансформаторы, микроконтроллеры, микропроцессоры и другие важные компоненты.

Преимущества:

• Маленький размер
• Быстрая реакция на колебания напряжения
• Чрезвычайно высокая точность регулировки напряжения
• Головокружительная коррекция скоростей 20 кГц
• Автоматический обход
• Тихая работа
• Без движущихся частей; следовательно, это почти бесплатное содержание.
• Очень надежные устройства
• Высокая производительность

Эти стабилизаторы имеют неподвижные части и, следовательно, не имеют движущихся частей по сравнению со стабилизатором напряжения с сервоприводом. Эти стабилизаторы чрезвычайно точны и имеют диапазон точности регулировки напряжения всего ±1%. Эти статические стабилизаторы напряжения содержат понижающие и повышающие трансформаторы, микроконтроллеры, микропроцессоры и другие важные компоненты.

Преимущества:

• Маленький размер
• Быстрая реакция на колебания напряжения
• Чрезвычайно высокая точность регулировки напряжения
• Головокружительная коррекция скоростей 20 кГц
• Автоматический обход
• Тихая работа
• Без движущихся частей; следовательно, это почти бесплатное содержание.
• Очень надежные устройства
• Высокая производительность

В заключение отметим, что каждое устройство имеет свои преимущества и недостатки, и необходимо тщательно выбирать устройство в соответствии со своими потребностями и характеристиками. Сегодня многие компании наводняют рынок различными типами продуктов, и такие компании, как Nantech Power Systems, занимают лидирующие позиции благодаря высокой надежности клиентов и линейке продуктов.

Стабилизаторы напряжения — электрическая волна

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ

Что такое стабилизаторы напряжения; Работа стабилизаторов напряжения; Операции повышения и понижения стабилизаторов; Типы стабилизаторов напряжения; Выбор стабилизаторов напряжения; Часто задаваемые вопросы о стабилизаторах напряжения;



Определение – Стабилизатор напряжения представляет собой электронное устройство, которое регулирует выходное напряжение или обеспечивает постоянное выходное напряжение независимо от изменения входного напряжения.

Стабилизатор напряжения — это электрическое устройство, которое требуется для электрического/электронного устройства/оборудования, такого как холодильник, кондиционер и т. д., которые чувствительны к напряжению, поскольку эти устройства могут быть повреждены при колебаниях напряжения, если оно изменяется более чем на определенный процент. Некоторые устройства могут выдерживать +/- 5%, а некоторые +/- 10%. Но колебания напряжения могут возникать в электрической системе по многим причинам, таким как электрические неисправности в линиях передачи/распределения, основное оборудование и т. д.

Например, если однофазный переменный ток рассчитан на 230 В +/- 10 %, это означает, что переменный ток может работать от 207 В до 253 В без каких-либо проблем, но если изменение напряжения превышает 10 %, это может привести к повреждению компрессора / электроники. часть АС.

Таким образом, стабилизатор напряжения необходим для защиты электрических аппаратов/устройств от повреждений из-за колебаний напряжения в источнике питания, подаваемом на оборудование. Стабилизаторы напряжения доступны в номиналах ВА или кВА.

Работа стабилизатора напряжения –

Основной частью стабилизатора напряжения является понижающий/автотрансформатор, который регулирует выходное напряжение, когда входное напряжение является переменным/флуктуирующим. Это делается с помощью врезки на вторичной обмотке трансформатора. Существует электронная схема, состоящая из выпрямителя, усилителя и реле, которая определяет разницу входного напряжения (отклоняющуюся от желаемого выходного напряжения). Подробная информация о каждой части приведена ниже –

Функция выпрямителя заключается в преобразовании мощности переменного тока в мощность постоянного тока, необходимую для электронной схемы.

Функция усилителя состоит в том, чтобы воспринимать различные заданные состояния напряжения, такие как более низкое и более высокое напряжение отсечки, повышение или понижение напряжения и нормальное рабочее напряжение.

Функция реле заключается в регулировании/управлении вторичной обмоткой трансформатора, чтобы нагрузка получала желаемое/регулируемое/постоянное напряжение.



  Повышение и понижение напряжения стабилизатора – Существуют два режима работы, при которых требуется регулировка напряжения для нагрузки, т. е. перенапряжение и пониженное напряжение. Функция стабилизатора заключается в повышении напряжения из-за пониженного напряжения, что называется режимом повышения напряжения, а когда он уменьшает напряжение из-за перенапряжения, это называется операцией понижения. Это два основных условия, которые выполняет стабилизатор для обеспечения постоянного напряжения на нагрузке. Условие форсирования достигается добавлением вторичного напряжения (посредством отвода) к входному напряжению.

Пример форсированного режима – если однофазная нагрузка рассчитана на работу в диапазоне 220 В +/– 10 %. Это означает, что безопасное рабочее напряжение нагрузки составляет 198–242 В. Если входное напряжение низкое, скажем, 180 В, то стабилизатор добавит 40 В за счет включения повышающих реле, которые дополнительно воздействуют на вторичную обмотку трансформатора, чтобы нагрузка получала желаемое напряжение.

Пример работы понижающего преобразователя – Аналогичным образом, при высоком входном напряжении, т.е. 260 В, стабилизатор снизит напряжение на 40 В, задействовав понижающие реле.

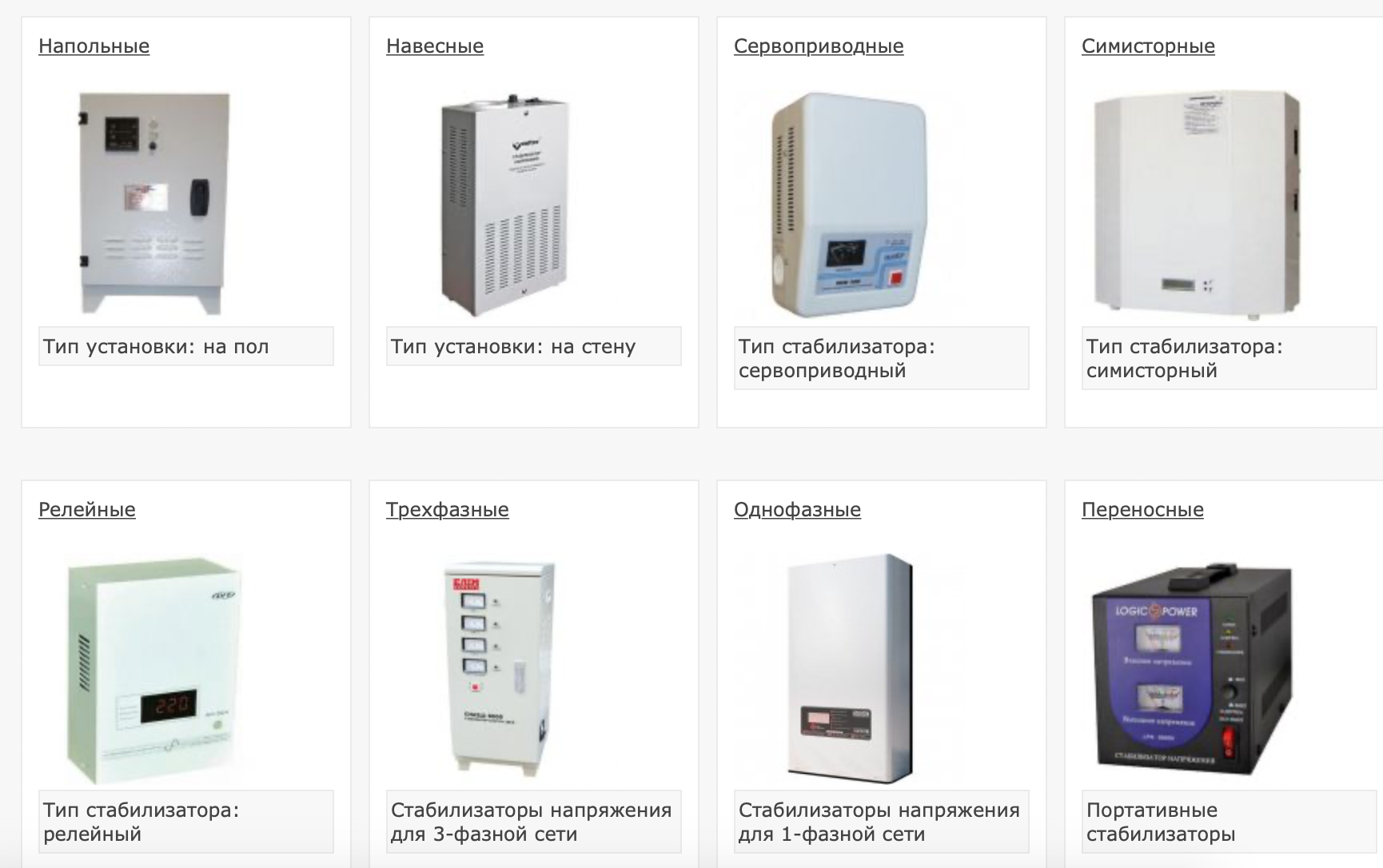

Типы стабилизаторов напряжения –

Стабилизаторы напряжения бывают трех типов –

• Тип реле
• Сервопривод Тип
• Статический Тип

Стабилизатор напряжения релейного типа – в этом типе используются электромагнитные реле, которые подключаются к ответвлениям трансформатора (вторичная сторона). Для поддержания выходного напряжения они активируются один за другим в соответствии с требованиями. Точность выходного напряжения невозможна из-за электромагнитных реле.

Стабилизатор напряжения с сервоуправлением – в этом типе выходной отвод трансформатора соединен с серводвигателями, которые перемещают отвод трансформатора для поддержания выходного напряжения. Стабилизаторы с сервоуправлением более точны, чем релейные.

Стабилизатор напряжения статического типа – в этом типе для управления выходным напряжением используется микропроцессорная схема. Следовательно, сервостабилизаторы статического типа более точны, чем релейные и сервоприводные, поскольку в них нет движущихся частей.



Однофазный стабилизатор напряжения и трехфазный стабилизатор напряжения —

Стабилизаторы напряжения могут быть дополнительно классифицированы в соответствии с типом нагрузки, т.е. стабилизаторы фазного напряжения.

Выбор стабилизатора напряжения –

Выбор стабилизатора зависит от типа нагрузки, выполните следующие шаги (примечание: стабилизаторы бывают ВА или кВА) –

1. A) Однофазный стабилизатор напряжения –

• Знать номинальные значения/мощность/мощность нагрузки/оборудования, такие как кВт, ВА или Ампер
• Если мощность нагрузки/оборудования указана в ваттах, переведите ее в ВА с учетом коэффициента мощности 0,8. Например, если 500 Вт — это мощность оборудования, переведите ее в ВА, разделив 500 на 0,8, потому что ВА (полная мощность) = ватт (активная мощность) / коэффициент мощности.
• После определения нагрузки в ВА оставьте прибл. Запас прочности 20-25 % для выбора стабилизатора, т.е. 500 Вт = 625 ВА + 20 % = 750 ВА.
• Отсюда можно сказать, что для оборудования мощностью 500 Вт можно купить стабилизатор напряжения на 750 ВА.

Примечание-1 Стабилизаторы напряжения доступны в различных диапазонах изменения входного напряжения, поэтому выбирайте стабилизатор в соответствии с колебаниями напряжения в вашем регионе.

Примечание-2 Точность играет важную роль в ценообразовании стабилизатора напряжения, поэтому проверяйте точность в соответствии с требованиями.

  B) Трехфазный стабилизатор напряжения –

 Вариант – 1 (3-фазное питание с однофазной нагрузкой)

Предположим, у вас дома установлен 3-фазный DB, где входящее питание 3-фазное, а нагрузка разделена на R, Y и Фаза B, потому что в вашем доме есть однофазная нагрузка (например, кондиционер, холодильник, освещение и т. д.). Если вы хотите установить стабилизатор напряжения для всего дома, вам необходимо установить его на входящей стороне. Итак, требуется один 3-х фазный стабилизатор напряжения, расчет которого приведен ниже –

• Проверьте нагрузку, подключенную к каждой фазе, допустим, каждая фаза имеет один источник переменного тока + несколько ламп + несколько точек питания. Вся эта нагрузка становится равной 1500 Вт или рассчитайте нагрузку (Вт) в соответствии с током (I), потребляемым в каждой фазе X однофазного источника питания 230 В, чтобы получить значения в ВА.
• Теперь переведите ватты в ВА (поскольку стабилизаторы имеют мощность ВА), учитывая коэффициент мощности 0,8. Таким образом, нагрузка (ВА) на каждую фазу будет 1500/0,8 = 1875ВА
• Учитывайте запас прочности 20 % = 1875+20 % = 2250 ВА.
• Допустим, общая нагрузка по каждой фазе = 2500 ВА (округлить).
• Таким образом, общая мощность стабилизатора составит – 2500 * 3 = 7500 ВА = 7,5 КВА.



Корпус – 2 (3-фазное питание с трехфазной нагрузкой)

• Знать номинальную мощность/мощность/мощность нагрузки/оборудования, например, кВт, ВА или Ампер
• Если мощность нагрузки/оборудования указана в ваттах, переведите ее в ВА с учетом коэффициента мощности 0,8. Например, если 2000 Вт (или 2 кВт) — это мощность оборудования, то преобразуйте ее в ВА, разделив 2000 на 0,8, потому что ВА (полная мощность) = ватт (активная мощность) x коэффициент мощности = 2500 ВА
• После определения нагрузки в ВА оставьте прибл. 20-25% запас прочности для выбора стабилизатора т.е. 2500ВА + 20% = 3000ВА.
• Следовательно, мы можем сказать, что для оборудования мощностью 2000 Вт мы можем купить стабилизатор напряжения минимум на 3000 ВА или 3 кВА.



(Примечание. Коэффициент безопасности 20% и 25% подходит для бытовой нагрузки, но для промышленной нагрузки он должен быть в 1,5-2 раза больше).



Часто задаваемые вопросы (FAQ) о стабилизаторе напряжения –

Q1) Что такое колебания напряжения?

Ответ) Колебание напряжения означает изменение значения входного напряжения. Как правило, однофазное и трехфазное электроснабжение обеспечивается местными электрораспределительными компаниями, которые могут быть государственным департаментом электроснабжения или частной компанией (находящейся на стороне государственного департамента электроснабжения) потребителям для целей освещения и оборудования. Эта мощность должна обеспечиваться при определенном напряжении e. g Питание 230 В предусмотрено для однофазных потребителей, а питание 415 В предусмотрено для трехфазных потребителей. Обычно подаваемая мощность должна иметь постоянное напряжение, но иногда это входное напряжение меняется, и это называется флуктуациями напряжения. Это отклонение допустимо до определенных пределов (в зависимости от типа оборудования), после чего оно становится опасным для оборудования.

В2) Почему колебания напряжения вредны для оборудования?

Ответ) Поскольку мы знаем, что каждое оборудование рассчитано на определенное напряжение с некоторым допустимым пределом входного питания (изменение напряжения). Некоторое оборудование может работать бесперебойно при изменении напряжения на 5%, а другое может работать при изменении напряжения до 10%. Обычно на сложном оборудовании указывается безопасный диапазон колебаний напряжения.

Если изменение входного напряжения превышает предел безопасности оборудования (меньше или выше указанного значения), это может привести к повреждению оборудования. В обоих случаях оборудование может начать нагреваться, скорость движущихся частей может увеличиваться или уменьшаться в зависимости от высокого или низкого напряжения, оборудование может издавать шум, свет может мерцать/выключаться и т. д.

Q3) Каковы причины колебаний напряжения? Почему происходят колебания напряжения?

Ответ) Есть много причин, которые могут вызвать колебания напряжения –

• Ослабление/коррозия соединений, это может быть в конце дома или в линиях электропередач.
