Какие преимущества имеют базовые антенны на 27 МГц. Как выбрать подходящую модель для стационарной Си-Би радиостанции. На что обратить внимание при покупке и установке базовой антенны.
Особенности базовых антенн для Си-Би радиостанций
Базовые антенны на 27 МГц являются ключевым элементом для организации надежной радиосвязи на стационарных Си-Би радиостанциях. Они обладают рядом важных особенностей:
- Большая эффективная высота, обеспечивающая дальность связи до 50-100 км
- Круговая диаграмма направленности для связи во всех направлениях
- Высокий коэффициент усиления — до 5-9 dBi
- Возможность работы с мощностью до 1-2 кВт
- Прочная конструкция для установки на крышах и мачтах
Рассмотрим основные типы базовых антенн и их характеристики подробнее.
Основные типы базовых Си-Би антенн
Для стационарных радиостанций диапазона 27 МГц чаще всего используются следующие типы антенн:
Штыревые антенны 5/8 λ
Это наиболее распространенный тип базовых антенн. Их особенности:
- Длина излучающего элемента около 6.5 м
- Усиление 5-6 dBi
- Вертикальная поляризация
- Простая конструкция
- Невысокая стоимость
Коллинеарные антенны
Состоят из нескольких полуволновых вибраторов. Их преимущества:
- Усиление до 7-9 dBi
- Компактные размеры
- Широкая полоса рабочих частот
- Возможность работы с большой мощностью

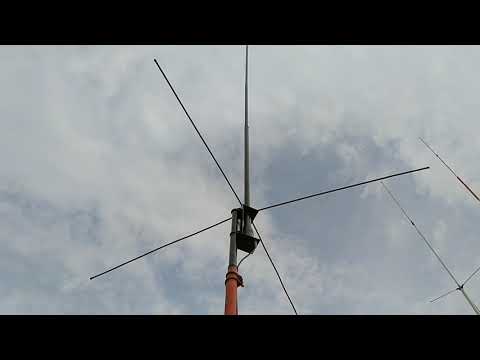

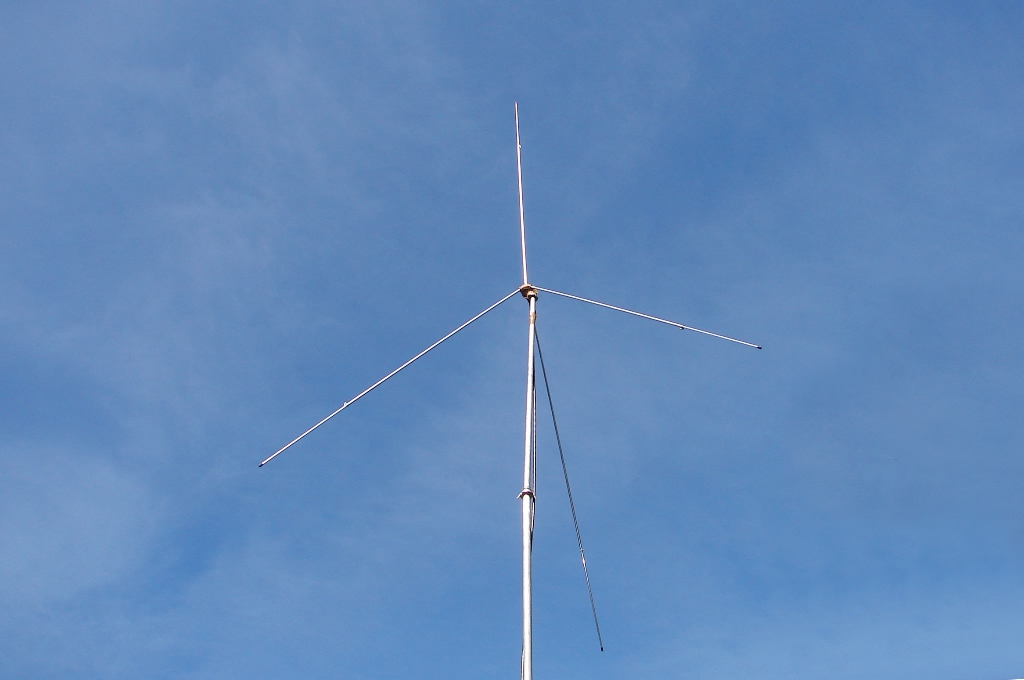

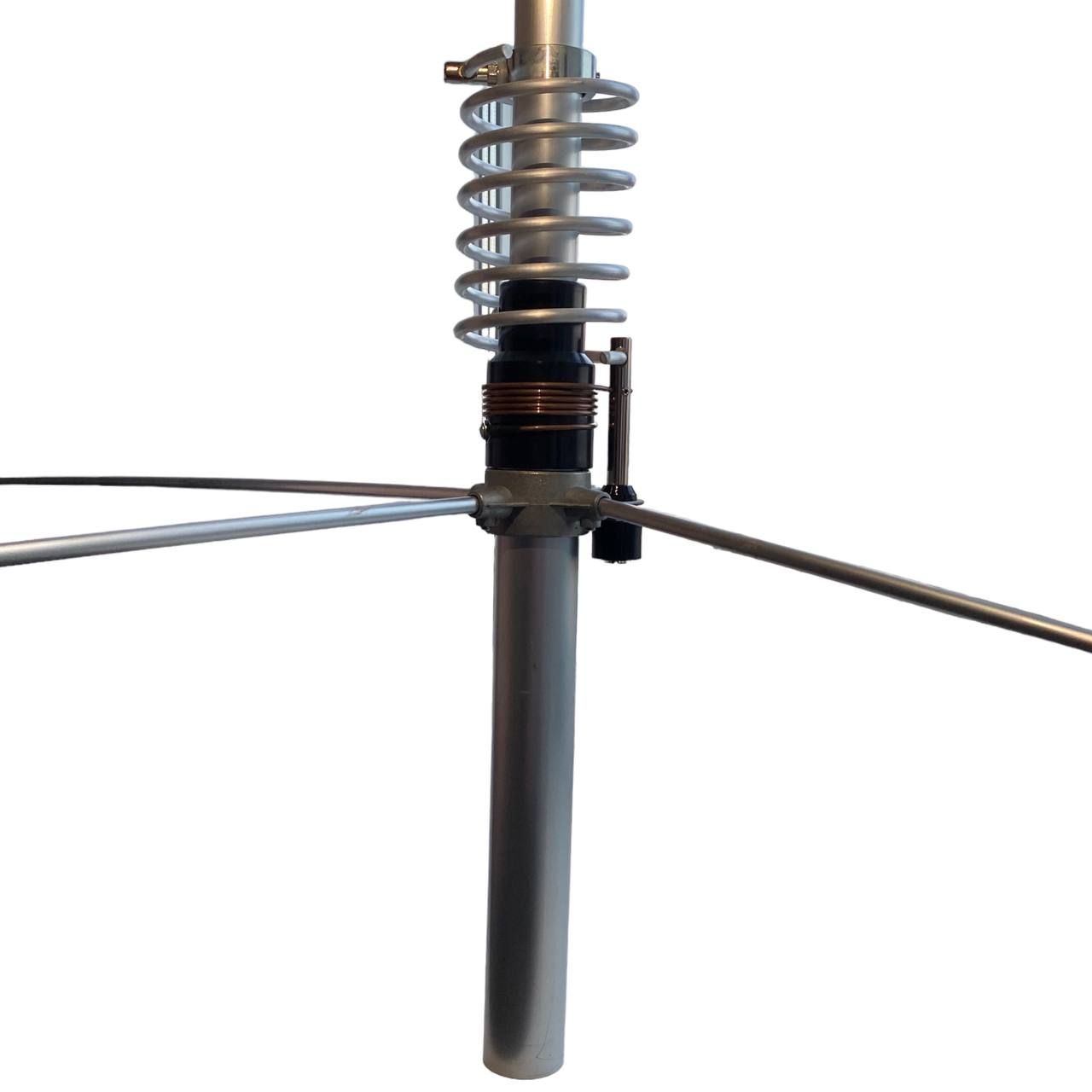

Антенны типа «граунд-плейн»
Имеют противовесы для улучшения диаграммы направленности:
- Усиление 2-3 dBi
- Хорошее согласование с кабелем
- Простая настройка
- Невысокая стоимость
Критерии выбора базовой антенны
При выборе базовой антенны на 27 МГц следует учитывать несколько важных факторов:
Коэффициент усиления
Чем выше усиление, тем большую дальность связи обеспечит антенна. Для городских условий достаточно 3-5 dBi, для пригорода — 5-7 dBi, для загородных станций оптимально 7-9 dBi.
Допустимая мощность
Должна соответствовать мощности передатчика с запасом. Для маломощных радиостанций подойдут антенны на 100-200 Вт, для мощных — от 1 кВт и выше.
Полоса рабочих частот
Желательно, чтобы антенна перекрывала весь диапазон 26.965-27.855 МГц с КСВ не более 1.5. Это позволит работать на всех каналах без подстройки.
Механическая прочность
Антенна должна выдерживать ветровые нагрузки и обледенение. Для установки на крышах рекомендуются модели с усиленной конструкцией.
Популярные модели базовых антенн 27 МГц
Рассмотрим несколько распространенных моделей базовых Си-Би антенн от известных производителей:
Sirio 827
Классическая штыревая антенна 5/8 λ:
- Усиление 5.5 dBi
- Длина 6.8 м
- Мощность до 3 кВт
- Полоса частот 26-28 МГц
- Материал — алюминий
Midland 18-244
Компактная коллинеарная антенна:
- Усиление 7 dBi
- Высота 3.7 м
- Мощность до 1 кВт
- Диапазон 26.5-28 МГц
- Стекловолоконная конструкция
President Colorado
Антенна типа «граунд-плейн»:
- Усиление 3 dBi
- Длина 5.5 м
- Мощность до 500 Вт
- Полоса 26-28 МГц
- 3 противовеса по 2.5 м
Установка и настройка базовой антенны
Правильный монтаж базовой антенны критически важен для ее эффективной работы. Основные рекомендации по установке:
- Размещать антенну как можно выше, вдали от препятствий
- Использовать прочное основание и растяжки для высоких антенн
- Обеспечить надежное заземление мачты
- Применять качественный коаксиальный кабель с минимальными потерями
- Герметизировать все разъемы от попадания влаги
После установки необходимо выполнить настройку антенны:
- Измерить КСВ на нескольких каналах диапазона
- При необходимости скорректировать длину излучающего элемента
- Добиться минимального КСВ (не более 1.5) в рабочем диапазоне
- Проверить диаграмму направленности на прием и передачу
Преимущества использования базовых антенн
Установка качественной базовой антенны позволяет получить ряд существенных преимуществ по сравнению с компактными антеннами:
- Увеличение дальности связи в 2-3 раза и более
- Улучшение качества приема слабых сигналов
- Снижение уровня помех от близлежащих источников
- Возможность работы с повышенной мощностью передатчика
- Круговая диаграмма направленности для связи во всех направлениях
Все это делает базовые антенны оптимальным выбором для стационарных Си-Би радиостанций, позволяя обеспечить надежную дальнюю связь.
Сравнение базовых и автомобильных Си-Би антенн
Базовые антенны имеют ряд отличий от автомобильных, обусловленных их стационарным применением:
| Характеристика | Базовые антенны | Автомобильные антенны |
|---|---|---|
| Длина | 5-7 м | 1-2 м |
| Усиление | 3-9 dBi | 0-3 dBi |
| Диаграмма направленности | Круговая | Всенаправленная |
| Мощность | До 1-3 кВт | 50-200 Вт |
| Полоса частот | Весь диапазон | Часть диапазона |
Как видно, базовые антенны превосходят автомобильные по всем ключевым параметрам, обеспечивая гораздо более эффективную работу стационарных радиостанций.
Законодательные ограничения на использование базовых антенн
При установке и эксплуатации базовых Си-Би антенн необходимо учитывать ряд законодательных ограничений:
- Максимальная разрешенная мощность передатчика — 4 Вт
- Высота подвеса антенны не должна превышать 20 м от уровня земли
- Запрещено устанавливать антенны на памятниках истории и культуры
- Необходимо согласование с владельцами здания при установке на крыше
- Антенна не должна создавать помехи теле- и радиовещанию
Перед установкой базовой антенны рекомендуется ознакомиться с актуальными требованиями законодательства в сфере связи.
Заключение
Базовые антенны являются оптимальным выбором для организации эффективной радиосвязи на стационарных Си-Би радиостанциях. Они обеспечивают максимальную дальность связи, хорошее усиление и возможность работы с повышенной мощностью. При правильном выборе модели и корректной установке базовая антенна позволит раскрыть весь потенциал вашей радиостанции и получить отличное качество связи на большие расстояния.
Базовые (стационарные) антенны для радиостанций, раций. Эффективные антенны для большой дальности связи- Страница:1
Уважаемые покупатели!
За последние 3 года резко выросла стоимость комплектации, что привело к росту цен на готовую продукцию — приносим извинения за высокую цену на радиостанции нашего производства!
В настоящее время запас на складе флагманской модели производства КБ Беркут — радиостанции Штурман-230М — сделать пока не удаётся, каждую неделю поступает на склад очередная партия изготовленных на нашем производстве р/с — но отгрузки по сделанным заказам обычно приходится ждать (до 5-10 дней).
В качестве компенсации (задержки отправки) можно на странице оформления заказа применить купон на 10% скидку на р/с Штурман-230М, введя в поле купон число 010
Радиостанции предыдущего поколения (Штурман-230, Егерь-230) отгружаются без задержки.
Спасибо за интерес к выпускаемым нами радиостанциям и поддержку отечественного производителя!
Базовые (стационарные) антенны для радиостанций — необходимы для обеспечения надёжной радиосвязи на большом расстоянии.
Сортировка: По умолчаниюНазвание (А — Я)Название (Я — А)Цена (низкая > высокая)Цена (высокая > низкая)Рейтинг (начиная с высокого)Рейтинг (начиная с низкого)Код Товара (А — Я)Код Товара (Я — А)
Показать: 21255075100
Турист — проволочная стационарная антенна 27 МГц
Антенна Турист — лёгкая в установке в походных условиях проволочная стационарная антенна диапазона 27 МГц быстрого развёртывания. В собранном состоянии — компактная и лёгкая, удобна для переноски. Вибратор антенны (проволока длиной 2,7 м) заканчивается — через изолятор — крючком, этот..
3500.00р.
Base TWO 5/8 — стационарная Си-Би антенна
Внимание! Доставка обычной посылкой крупногабаритных стационарных антенн невозможна.Способ доставки надо выбирать СДЭК или DPDБазовая (стационарная) антенна типа 5/8 длины Base-TWO 5/8 предназначена для использования совместно с радиостанциями диапазона частот 27 МГц.
8000.00р.
UNION CB BASE 1/2 — базовая антенна диапазона 27 МГц
Внимание! Доставка обычной посылкой крупногабаритных стационарных антенн невозможна.Способ доставки надо выбирать СДЭК или DPDБазовая стационарная всенаправленная штыревая антенна UNION CB BASE 1/2 предназначена для работы в диапазоне частот 26.5-28.0 МГц, имеет физическую длину 1/2 λ (~5,5 метров),..
6000.00р.
Sirio GPV 5/8 — стационарная СиБи антенна
Внимание! Доставка обычной посылкой крупногабаритных стационарных антенн невозможна.Способ доставки надо выбирать СДЭК или DPDБазовая антенна типа 5/8 длины волны сделана из неподдающихся коррозии алюминиевых трубок. Прочная и легко устанавливаемая антенна позволяет обеспечить устойчивую связь. — Т..
7000.
00р.
SIRIO NEW TORNADO 27 5/8 — стационарная СиБи антенна
Внимание! Доставка обычной посылкой крупногабаритных стационарных антенн невозможна.Способ доставки надо выбирать СДЭК или DPDБазовая антенна типа 5/8 длины волны сделана из неподдающихся коррозии алюминиевых трубок, снабженных полиэтиленовыми соединительными муфтами, которые гарантируют полную водо..
8500.00р.
Optim Base-ONE — стационарная СиБи антенна
Внимание! Доставка обычной посылкой крупногабаритных стационарных антенн невозможна.Способ доставки надо выбирать СДЭК или DPDБазовая (стационарная) антенна типа 5/8 длины Optim Base-ONE предназначена для использования совместно с радиостанциями диапазона частот 27 МГц. Антенна Optim Ba..
10000.00р.
Показано с 1 по 6 из 6 (всего 1 страниц)
Рекомендуем
Егерь-Р180 — комплект для базы, FM Си-Би рация с функцией репитера
Егерь-Р180 — комплект для базы, FM Си-Би рация с функцией репитера.
Радиостанция с функцией репитера Егерь-Р180 позволяет существенно увеличить зону радиосвязи группы портативных рацийВ комплект поставки входит радиостанция с функцией репитера Егерь-Р180 14 и 33-см компактными антеннами, базово..
30000.00р.
Комплект автотуриста Штурман-230М — 1000
Комплект автотуриста Штурман-230М — 1000. Вариант комплектации радиостанции Штурман-230М с двумя антеннами (14-см и 33-см с противовесом), съёмным металлическим прижимом, чехлом из натуральной кожи, аккумуляторами высокой ёмкости 1000 мАч с низким саморазрядом GP AAAHC, сетевым (220В) зарядным ..
24000.00р.
Комплект автотуриста Штурман-230М — 1050
Комплект автотуриста Штурман-230М — 1050. Вариант комплектации радиостанции Штурман-230М с двумя антеннами (14-см и 33-см с противовесом), съёмным металлическим прижимом, чехлом из натуральной кожи, аккумуляторами повышенной ёмкости 1050 мАч с низким саморазрядом Robiton Ready To.
.
23800.00р.
Комплект автотуриста Штурман-230М — 800-cyclone
Комплект автотуриста Штурман-230М — 800-cyclone. Вариант комплектации радиостанции Штурман-230М с двумя антеннами (14-см и 33-см с противовесом), съёмным металлическим прижимом, чехлом из натуральной кожи, аккумуляторами со сверхнизким саморазрядом Robiton Cyclone AAA 800 мАч, сетевым (220..
24200.00р.
Комплект автотуриста Штурман-230М — 800-Siberia
Комплект автотуриста Штурман-230М — 800-Siberia. Вариант комплектации радиостанции Штурман-230М с двумя антеннами (14-см и 33-см с противовесом), съёмным металлическим прижимом, чехлом из натуральной кожи, сверхнизкотемпературными (до минус 40-50 градусов) аккумуляторами саморазрядом Robiton Si..
23600.00р.
Штурман-230М#5 — AM/FM Си-Би (27 МГц) рация
Штурман-230М#5 — AM/FM Си-Би (27 МГц) портативная радиостанция.
Вариант комплектации радиостанции Штурман-230М с двумя антеннами (14-см и 33-см с противовесом), съёмным металлическим прижимом, чехлом из натуральной кожи, аккумуляторами ёмкости 800 мАч со сверхнизким саморазрядом Robiton Cy..
20600.00р.
Штурман-230М#1 — AM/FM Си-Би (27 МГц) рация
Штурман-230М#1 — AM/FM Си-Би (27 МГц) портативная радиостанция. Вариант комплектации радиостанции Штурман-230М с двумя антеннами (14-см и 33-см с противовесом), съёмным металлическим прижимом, чехлом из натуральной кожи, аккумуляторами высокой ёмкости 1000 мАч с низким саморазрядом GP AAAHC, се..
20300.00р.
Штурман-230М#3 — AM/FM Си-Би (27 МГц) рация
Штурман-230М#3 — AM/FM Си-Би (27 МГц) портативная радиостанция. Вариант комплектации радиостанции Штурман-230М с двумя антеннами (14-см и 33-см с противовесом), съёмным металлическим прижимом, чехлом из натуральной кожи, аккумуляторами ёмкости 1050 мАч с низким саморазрядом Robiton Ready To Use.
.
20200.00р.
Добро пожаловать в интернет-магазин раций КБ Беркут, отечественного производителя средств радиосвязи!
- 8 958 682-36-65
- 8 495 196-63-51
- infokbberkut.ru
- 108807, г. Москва, Первомайское, Горчаково, ул. Школьная, д.7, кор. 2, к. 27, ООО «КБ Беркут»
- пн-пт с 09-00 до 18-00
Базовые антенны CB 27МГц В Краснорске
Си — Би радиостанция может быть приобретена и для того, чтобы обеспечить связь с дачей, с местом рыбалки или в туристическом походе. Поскольку физические размеры Си -Би антенн диапазона 27-МГц относительно невелики, то, как правило, на даче и в полевых условиях нет проблем с установкой полноразмерной антенны. Основной критерий, на который в этом случае необходимо ориентироваться, является удобство установки антенны, и те цели, для которых антенна будет предназначена.
Сортировать: По умолчаниюПо имени (A — Я)По имени (Я — A)По цене (возрастанию)По цене (убыванию)По рейтингу (убыванию)По рейтингу (возрастанию)По модели (A — Я)По модели (Я — A)
Показывать: 15255075100
Базовая антенна ANLI A-1000MU
Anli A-100 MU — настраиваемая стационарно-базовая антенна предназначенная как для эксплуатации в сет.
.
5 733.00 р.
Базовая антенна ANLI A-1000MV
Anli A1000 MV — эффективная коллинеарная антенна VHF диапазона с круговой диаграммой направленности…
5 622.75 р.
Базовая антенна Base-ONE OPTIM Оптим
Стационарная антенна Base-ONE предназначена для использования совместно с радиостанциями диапазона ч..
8 268.75 р.
Базовая антенна Base-TWO 5/8 OPTIM Оптим
Стационарная антенна Base-TWO предназначена для использования совместно с радиостанциями диапазона ч..
6 945.75 р.
Базовая антенна SIRIO 2008
Sirio 2008 является базовой Си-Би антенной работающей на частоте 27 МГц.
Прочная, надёжная конструкц..
12 237.75 р.
Базовая антенна SIRIO 2016
Базовая антенна Sirio 2016 типа 5/8 работаетющая на частоте 27 МГц. Sirio 2016 — имеет современную ..
13 450.50 р.
Базовая антенна SIRIO 827
Базовая антенна Sirio 827 работает в CВ диапазоне 27 МГц, обладает способностью обработки сигнала вы..
12 403.13 р.
Базовая антенна SIRIO-GPE 27 — 5/8
Высокоэффективная базовая антенна SIRIO GPE 27 5/8 для установки на мачту. Предназначена для работы ..
6 174.00 р.
Базовая антенна SIRIO-GPS 27 — 1/2
Стационарная антенна Sirio GPS 27 1/2 предназначена для организации стационарного пункта связи с исп.
.
5 843.25 р.
Базовая антенна TORNADO 27
Базовая вертикальная антенна Sirio Tornado с круговой диаграммой направленности 5/8 длины волны. Сде..
7 938.00 р.
Показано с 1 по 10 из 10 (всего 1 страниц)
АнтенныBase CB | Copper Electronics
Антенна Sirio S-2016 с заземлением
Антенна Sirio S-2016 с заземлением Антенна базовой станции CB, всенаправленная Высокая мощность ..
$194,99
27 МГц 3′ Балконная антенна
CB Балконная или временная антенна Всенаправленный Предназначен для работы без плана земли..
45,99 долларов США
A99-CK Ант. + Комплект ГПК-1
Antron 99 с комплектом заземления снижает угол излучения для большей дальности
A99CK включает в себя .
.
169,99 долларов США
M-105C-HV 5-элементная двойная
Наши двойные макси-балки M105HV похожи на две балки на одной стреле. Вы даже можете настроить одну часть на 10 м.
659,99 долларов США
M-106C-HV 6-элементная двойная
Наши двойные макси-балки M106HV похожи на две балки на одной стреле. Вы даже можете настроить одну часть на 10 м.
$789,99
Maco 103C-HV 3 Двойной элемент
Длина стрелы 11,5 (футов), внешний диаметр стрелы 1,5 (дюйма), 6 элементов, радиус поворота 10 (футов) Самые длинные элементы..
319,99 долларов США
Базовая антенна Maco Alpha V 5/8
Базовая антенна Maco Alpha V 5/8 Бесшовный авиационный алюминий, усиление 5 дБ, максимальный КСВ 1,5, 1500 Вт.
.
169,99 долларов США
Астероид Мако
Элементы: 10, Длина стрелы: 26 футов Внешний диаметр стрелы: 2 дюйма Самый длинный элемент: 17,5 футов Радиус поворота; 16..
659,99 долларов США
Балконная антенна Maco BA-1
Предназначена для использования на диапазонах 10/11 метров. Может быть установлен как горизонтально, так и вертикально, в зависимости..
139,99 долларов США
Maco Comet 6-элементная балка
3 вертикальных, 3 горизонтальных, длина стрелы 11,5 (футов), наружный диаметр стрелы 1,5 (дюйма) Количество элементов..
$339,99
Maco Flat 6-элементная балка
8-элементная
Максимальная ширина, длина стрелы: 31 фут
Регулируемая гамма-коррекция MAC
Усиление: 17дБ, разворот Ra.
.
$559,99
Maco Laser 400 12-элементная балка
Длина стрелы 31 фут, наружный диаметр стрелы 2 дюйма, максимальный радиус 18 футов, радиус поворота 17 футов. Радиус поверхности..
$849,99
Maco M103C Трехэлементная балка
3-элементная/11-метровая базовая антенна «Максимальный луч», усиление: 11 (дБ) Регулируемая гамма-матрица
209,99 долларов США
Maco M104C 4-элементная балка
Только 4 элемента / 11 метров. «Максимальная» ширина, длина стрелы: 16 футов Регулируемая гамма MAC..
$324,99
Maco M105C 5-элементная балка
5-элементная/11-метровая базовая антенна «Максимальная ширина», длина стрелы: 26 футов Регулируемый калибр..
429,99 долларов США
Maco M106 6-элементная балка
6-элементная/11-метровая базовая антенна
«Максимальная ширина», длина стрелы: 31 фут.
Регулируемый калибр..
519,99 долларов США
Maco M107 7-элементная балка
7 элементов / 11 метров Максимальная ширина, длина стрелы: 37,5 футов MAC Adjustable Gamma Match 2000 Вт
629,99 долларов США
Maco M108 8-элементная балка
Длина стрелы (футы) 40 футов Внешний диаметр стрелы (дюймы) 3 дюйма Количество элементов 8 Самый длинный элемент (ф..
$929,99
Maco Shooting Star 8 Element
Двойная полярность, длина стрелы: 16 футов, усиление: 14 дБ, радиус поворота: 13 футов Фронт..
$464,99
Базовая антенна Maco V-5000
Бесшовный авиационный алюминий, усиление 5 дБ, максимальный КСВ 1,5, 5000 Вт Высота: 16-1/2 ‘т..
$194,99
Maco V-Quad
Вертикальная/горизонтальная, поляризация плюс высокий коэффициент усиления 11 дБ (суммарно 14 дБ).
Весит всего..
214,99 долларов США
Maco Y-Quad
Вертикальный/горизонтальный, комбинированный Quad Reflector/Yagi Driven, 4 элемента Усиление: 11 дБ Б..
259,99 долларов США
Антенна Sirio GainMaster
НОВАЯ антенна GAIN MASTER от SIRIO — это высокотехнологичная антенна базовой станции из стекловолокна для радиолюбителей и радиолюбителей на 10 м.
$204,99
Sirio Starduster M400 10/11 м
Антенна базовой станции с единичным коэффициентом усиления всенаправленный малый угол излучения для превосходного dx hi..
$84,99
Sirio SY27-3 3 Element Beam
Диапазон частот: 26–28 МГц
Импеданс: 50 Ом несимметричный
Излучение (H-плоскость): направленное
Поляриза.
.
$194,99
Sirio SY27-4 4-элементный луч
Диапазон частот: 26–28 МГц Импеданс: 50 Ом несимметричный Излучение (H-плоскость): направленное Поляризац..
214,99 долларов США
Solarcon A99
18-дюймовая всенаправленная базовая антенна Основание из стекловолокна Ant., длина 18 футов Работает 10-12 мес..
119,99 долларов США
Максоптимизатор Solarcon
НОВЫЙ! Модернизированная замена антенны IMAX-2000 MaxOptimizer позволяет выбирать между б..
$204,99
Gizmotchy 2 Element W/1500 Gamma G21
Балки Gizmotchy® созданы для дальнейшего использования. Например, вы можете начать с 3-х элементов.
249,99 долларов США
Антенна Maco VQ3 V-Quad
Maco представляет новую антенну VQ3 V-Quad®,
разработан и испытан компанией Maco Engin.
.
$354,99
Базовая антенна Sirio Tornado 27
Антенна базовой станции, перестраиваемая в диапазоне от 27 до 30 МГц. Изготовлен из антикоррозийных алюминиевых трубок и доп..
135,99 долларов США
Обзор антенн Maco V 5/8
Выбрать антенну для базовой станции непросто. У вас есть выбор из нескольких стилей (лучевой, всенаправленный, проволочный) и материалов (стекловолокно, алюминий), а также вариантов монтажа (мачта, башня, штатив, крыша). Вообще говоря, наиболее популярными базовыми антеннами в мире CB являются вертикальные всенаправленные антенны. Они занимают первое место, потому что их легко установить, они обычно не занимают столько места, как антенны с большим лучом (яги), и они недорогие.
Maco V 5/8 представляет собой всенаправленную вертикальную антенну заземления, изготовленную из алюминиевой трубы авиационного сплава 6063-T5 с толщиной стенки 0,050 дюйма.
Антенны производятся здесь, в США. В вертикальных антеннах с плоскостью заземления используются радиальные элементы, которые выходят из основания сборки, чтобы помочь уменьшить угол излучения. Эти типы антенн оказались очень эффективными для разговоров как на местном, так и на большом расстоянии.
В Интернете ведется много дискуссий о преимуществах наземных радиальных антенн по сравнению с антеннами, в которых они не используются, такими как Solarcon Imax 2000 или использующими другие конфигурации, такие как Sirio Vector 4000. Эти сравнения весьма субъективны и связаны с много теории антенн, поэтому в этом обзоре мы решили сосредоточиться на установке, настройке, технических характеристиках и общих характеристиках этой антенны, не ввязываясь в горячие споры о том, какая антенна лучше.
КОРОБКА
Антенна Maco V 5/8 поставляется упакованной в картонную коробку длиной 74,5 дюйма вместе с упаковочным арахисом. При получении антенна полностью разобрана, поэтому будьте готовы выделить время на сборку и настройку.
Как видно на рисунках, антенна состоит из нескольких секций алюминиевых трубок разного диаметра, которые вставляются друг в друга и удерживаются на месте с помощью прилагаемого оборудования.
Вы также заметите две детали в форме буквы «С», которые при сборке станут специальным кольцом настройки в основании антенны. Владелец новой базовой антенны может быть немного напуган наличием всех частей и необходимостью самостоятельной сборки антенны, но нет необходимости беспокоиться, так как детали соединяются очень просто, и большая часть процесса очень проста.
СБОРКА
На концах некоторых трубок для Maco V 5/8 имеются специальные прорези. Для сборки вы вставляете меньшие кусочки трубки в эти части и используете соединительные детали для крепления вокруг прорезанных секций. Когда вы затягиваете соединительные детали (кольцо, с винтом, гайкой), они сжимают прорезанные участки трубки и затягиваются, завершая соединение между двумя алюминиевыми частями.
В некоторых секциях используются хомуты для соединения двух трубок вместе, и они используются в основном в вертикальных секциях.

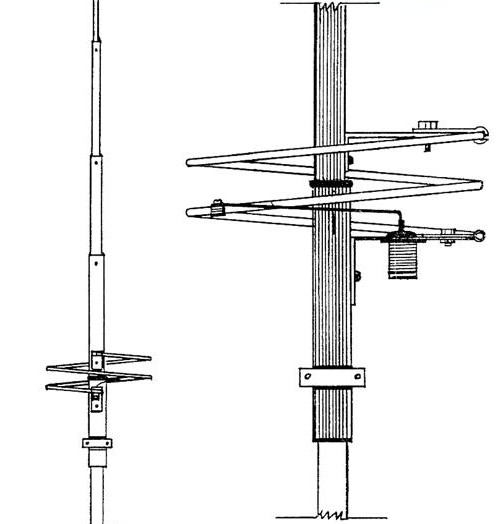

После того, как вы соединили большую часть трубок вместе, вы готовы заняться системой колец. Две части «С» соединены винтами в двух местах на антенне, чтобы создать легкий эффект штопора.
Как видно из рисунка, верхняя часть кольца прикреплена к металлическому стержню, который наклонен вниз под углом примерно 45 градусов и прикреплен к антенне с помощью зажима. Нижняя часть навинчивается на скобу коаксиального разъема, которая представляет собой L-образный кусок металла, который крепится болтами непосредственно к антенне. Установка этой части антенны, вероятно, самая сложная часть, так как она требует более точных измерений и регулировок. Эти детали меньше, поэтому будьте осторожны, чтобы не погнуть и не сломать алюминий.
Последним шагом в этой сборке является прикрепление провода от центра коаксиального разъема к кольцу с помощью небольшого P-образного зажима.
Радиалы заземления для этой антенны прикреплены к кольцу с четырьмя выступами, по которым они скользят. Это кольцо соединяется с основной частью антенны с помощью болта.
После сборки антенны ее можно установить непосредственно на секцию мачты. Мачта войдет в нижнюю трубку антенны и будет закреплена металлическим кольцом/болтом.
Полностью собранная антенна и установка для 27 МГц. Высота антенны должна быть 248 дюймов (20,5 футов). При сборке вам понадобится достаточно большое пространство, чтобы случайно не погнуть какой-либо из радиалов или не повредить антенну.
УСТАНОВКА И НАСТРОЙКА
Теперь, когда антенна собрана, вам нужно настроить антенну на лучший КСВ для частот, на которых вы собираетесь говорить (антенну можно настроить на 10 метров, но мы сосредоточимся о настройке на 11 метров здесь). Для настройки антенна в идеале должна находиться на рабочей высоте, но для большинства людей нецелесообразно пытаться настраивать антенну или вносить изменения, когда она установлена на высоте 40 футов в воздухе на вашей башне или мачте, поэтому вам нужно будет сделать больше всего.
тюнинга перед установкой.
Это создает некоторую проблему, так как вам нужно немного поднять антенну в воздух, иначе ваши показания настройки не будут точными. Чтобы решить эту проблему, я обычно вытаскиваю два куска трубы забора, которую держу при себе. Обе секции имеют длину 6 футов и представляют собой верхние направляющие, которые соединяются друг с другом. У меня есть еще один кусок 6-футовой водопроводной трубы, который я забил в землю примерно на 3 фута, и я надеваю на него 6-футовую трубу верхнего ограждения. Затем я прикрепляю антенну к другой 6-футовой секции и соединяю две секции вместе. Конечным результатом является 12-футовая мачта, которая достаточно высока для тестирования/настройки, и если мне нужно внести изменения, я могу легко опустить верхнюю часть и отрегулировать антенну, а затем снова поставить ее обратно.
Настроить КСВ на этой антенне можно двумя способами. Вы можете отрегулировать физическую длину антенны, сдвинув трубку, которая входит в нижнюю часть, вверх или вниз.
Другой метод заключается в настройке места, где центральный проводник прикрепляется к кольцу. Для моей антенны я обнаружил, что мне нужны лишь незначительные настройки КСВ, а наиболее заметные изменения в настройке были сделаны путем изменения положения проводника на кольце.
Примерно через 1 час сборки и 10 минут настройки я получил показания КСВ 1,3 на канале 1, 1,1 на канале 20 и 1,15 на канале 40 (эти показания приведены на высоте 12 футов до установки). Я заметил, что эта конкретная антенна, когда-то собранная и настроенная на 11 метров, не имеет сверхширокого диапазона, поэтому, если вы установите длину 11 метров и планируете говорить на 10 метрах, может быть рекомендован антенный тюнер.
Я провел последнюю проверку и затянул все крепления, подключил коаксиальный кабель Davis RF Bury Flex и установил антенну на какой-то временной мачте на заднем дворе. Высота до нижней части антенны составляла около 30 футов, а при длине антенны 20 футов высота кончика составляла около 50 футов.
PERFORMANCE
Я установил антенну на выходных, но у меня не было DX для прослушивания, и я не мог поднять местных, поэтому первые два дня мы могли слушать только статические помехи. . На самом деле это представляло интересный сценарий, так как многие люди оставляли комментарии на форумах о том, что после установки алюминиевой антенны и сравнения ее с предыдущей антенной из стекловолокна Maco, как правило, имеет более низкий уровень шума.
У меня есть две другие антенны (Imax 2000 и самодельная ¼ заземляющая пластина) на антенном переключателе, поэтому я добавил Maco V 5/8 к трехпозиционному переключателю, чтобы сравнить статический шум. По большей части все три антенны были очень похожи с точки зрения статического шума, но я обнаружил, что на некоторых каналах, где у меня был более высокий уровень статического электричества из-за электрического шума на заднем плане, Maco, похоже, не слышал этот электрический шум. столько же, сколько две другие антенны, что делает его тише на этих каналах.
Я подозреваю, что, поскольку я живу в фермерском поселке с очень небольшим электрическим шумом и практически без надземных линий электропередач, я не увижу такой большой разницы, как человек, живущий в большом городе с большим количеством электрических помех. Основываясь на моем простом тесте и множестве комментариев, которые я видел в Интернете, я склонен верить заявлениям о том, что эта антенна может обеспечить небольшое снижение электрического шума по сравнению с антеннами из стекловолокна, такими как A99 или Imax 2000, в местах, где этот тип шума больше. распространенный.
Позже на этой неделе мне удалось поговорить с местной тестовой станцией в этом районе и провести несколько тестов AM и SSB. Maco V 5/8 показал себя очень хорошо, передав сигнал 3-5 S в режиме SSB на станцию, находящуюся на расстоянии 35 миль. Передаваемый сигнал был достаточно сильным, чтобы принимающая станция могла даже услышать меня, когда он переключился с вертикальной антенны на лучевую. Он сказал мне, что обычно, когда станции в моем городе пытаются поговорить с ним по вертикали, а он находится на луче, он вообще их не слышит, поэтому он был впечатлен работой антенны.
Далее у меня была возможность поговорить на DX с Maco V 5/8, и хотя условия DX не являются лучшим показателем для антенны, поскольку уровень пропусков может меняться день ото дня, я смог увидеть, как хорошо, что я смог установить контакты в разных районах страны, и насколько хорошо моя станция смогла конкурировать со всеми другими станциями, пытающимися установить контакты.
Результаты отличные. В одну минуту я смог связаться с Теннесси и Южной Каролиной, в следующую я связался с Южной Дакотой, а через несколько минут уже говорил с Калифорнией. У меня не было проблем с тем, чтобы заставить станции отвечать, и я получил много сообщений о том, что сигнал моей станции был сильным.
Для сравнения приема я решил протестировать Imax 2000 и Maco V 5/8 и посмотреть, есть ли заметная разница в силе сигнала при приеме. Я провел несколько тестов для местных станций и станций DX, и после нескольких дней тестирования я пришел к выводу, что на тех же высотах, с использованием того же коаксиального кабеля, при тестировании с теми же станциями у Maco регулярно были показания приема на 0,25 единицы S выше, чем у Maco.
Imax 2000. Теперь, поскольку каждая антенна устанавливается по-разному и играет роль множество факторов, этот результат может отличаться для кого-то другого, выполняющего тот же тест, но я думаю, что в целом большинство людей обнаружат, что Maco очень немного превосходит Imax 2000 для приема на около ¼ единицы S.
Хотя стандарта для единиц S не существует, общепринятым принципом является то, что единица S равна примерно 6 дБ. Что дало бы Maco преимущество в усилении на 1,5 дБ по сравнению с Imax 2000 для приема в моем тестировании.
Помимо характеристик в эфире, я нашел впечатляющую физическую конструкцию антенны, и почти сразу после ее установки мы испытали порывы ветра со скоростью 50 миль в час во время шторма. Антенна без труда справлялась с ветром, и казалось, что конструкция антенны достаточна, чтобы выдержать большинство штормов, с которыми могут столкнуться люди.
Единственным слабым местом антенны может быть секция настройки кольца. Хотя она изготовлена из алюминия и без проблем справляется с ветром, случайная падающая ветка или конечность могут повредить более тонкие части кольцевой секции гораздо легче, чем другие части антенны.
Хотя шансы на это, вероятно, очень малы, это просто нужно отметить.
ОБЗОР
Антенна Maco V 5/8 Ground Plane представляет собой хорошо сложенную алюминиевую антенну с очень хорошими рабочими характеристиками. Он рекламируется в Интернете от 9 долларов.от 9 до 129 долларов, что очень разумно для 20-футовой алюминиевой антенны (на днях я пытался купить 6-футовый кусок алюминия в своем хозяйственном магазине для проекта антенны, и они хотели 29 долларов за одинарную длину).
В то время как споры о том, какая вертикальная антенна CB лучше, будут продолжаться в течение многих лет, мы знаем, что антенны наземной плоскости работают очень хорошо и уменьшают угол излучения, чтобы предотвратить потерю сигнала вверх.
Сейчас на рынке наземных самолетов существует некоторая конкуренция, и такие антенны, как перехватчик I10K, зарекомендовали себя как отличные исполнители, но они также намного дороже (339 долларов США).+ доставка). Для большинства людей антенна Maco V 5/8 предлагает большую отдачу от затраченных средств, в то время как антенны, такие как I10K, обычно нравятся более серьезным любителям CB или людям, которым нужна антенна, способная выдерживать ветер со скоростью 100 миль в час и выходную мощность 10 000 Вт.
(Maco V 5/8 рассчитан на мощность до 1200 Вт — для тех, кому нужна более высокая мощность в линейке Maco, есть Maco V 5000 мощностью 5000 Вт по цене около 149,95 долларов США).
Недостатком алюминиевых антенн, таких как Maco V 5/8, является сборка. Большинству людей требуется не менее часа, чтобы собрать антенны вместе, и первоначально установить антенну в нужное положение для тестирования может быть немного сложно, не повредив длинные радиальные заземляющие пластины. Некоторым радиооператорам может показаться, что антенну без заземления проще собирать и монтировать, но с учетом того, что продано и используется 1000 таких антенн, я думаю, что у большинства людей не возникнет проблем с их сборкой.
После тестирования двух разных антенн Maco за последние пару месяцев я могу сказать, что антенны марки Maco были хорошо упакованы, использовались прочные материалы, а инструкции были хорошо написаны и объясняли каждый шаг сборки.
Связавшись с Maco, я обнаружил, что с их сотрудниками легко связаться по телефону или по электронной почте, и они очень помогли ответить на мои вопросы.
