Операционные усилители LM358N и LM386: сравнение характеристик и применение в аудиосхемах

Какие основные различия между LM358N и LM386. Как правильно использовать LM358N в аудиосхемах. Можно ли создать простой усилитель звука на LM358N. В чем преимущества LM386 для аудиоприменений.

Ключевые характеристики и особенности LM358N и LM386

LM358N и LM386 — это два популярных операционных усилителя, однако они имеют существенные различия в характеристиках и области применения:

• LM358N — это двухканальный операционный усилитель общего назначения. Он имеет низкое энергопотребление и может работать от однополярного питания 3-32 В.
• LM386 — это специализированный аудиоусилитель малой мощности. Он разработан специально для построения компактных усилителей звука.

Основные параметры LM358N:

• Коэффициент усиления: 100 дБ
• Полоса пропускания: 1 МГц
• Выходной ток: до 40 мА
• Напряжение питания: 3-32 В

Ключевые особенности LM386:

• Встроенный усилитель мощности
• Выходная мощность: до 1 Вт
• Коэффициент усиления: 20-200
• Минимум внешних компонентов

Применение LM358N в аудиосхемах: возможности и ограничения

LM358N можно использовать в аудиосхемах, но с некоторыми ограничениями:

• Подходит для предварительных усилителей и фильтров
• Не предназначен для непосредственного управления динамиками
• Требует дополнительных компонентов для настройки усиления

При использовании LM358N в аудиосхемах необходимо учитывать следующие моменты:

1. Добавить резисторы обратной связи для установки нужного коэффициента усиления
2. Использовать разделительные конденсаторы на входе и выходе
3. Обеспечить правильное смещение для работы от однополярного питания
4. Не подключать выход напрямую к низкоомной нагрузке (динамику)

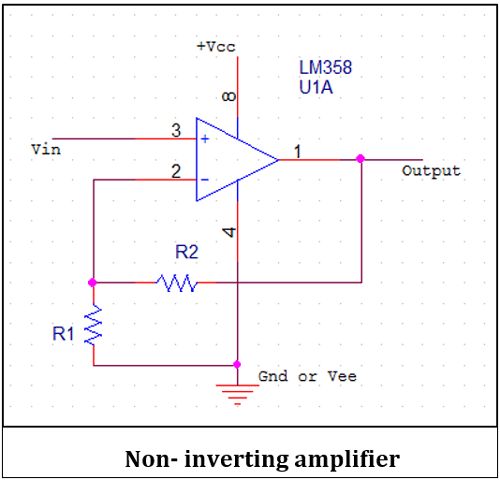

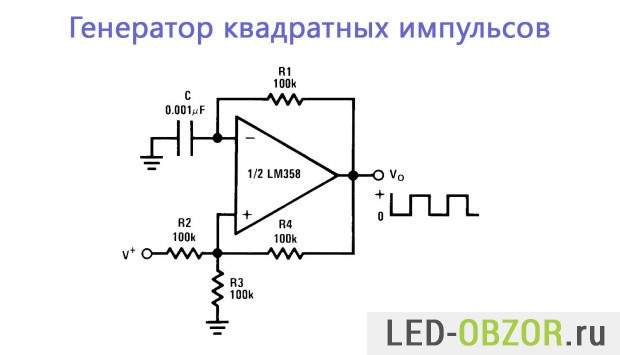

Создание простого усилителя звука на LM358N

Хотя LM358N не оптимален для аудиоусилителей, на его основе можно создать простую схему предварительного усиления. Вот пример базовой схемы:

• Вход подключается через разделительный конденсатор 1 мкФ
• Неинвертирующий вход соединен с делителем напряжения для смещения
• Коэффициент усиления задается резисторами обратной связи
• Выход подключается через разделительный конденсатор 10 мкФ

Такая схема позволит усилить слабый звуковой сигнал, но для подключения динамика потребуется дополнительный усилитель мощности.

Преимущества LM386 для построения аудиоусилителей

LM386 имеет ряд преимуществ при создании простых усилителей звука:

• Встроенный усилитель мощности для прямого подключения динамика
• Минимум внешних компонентов
• Фиксированное усиление 20, регулируемое до 200
• Низкое искажение звука
• Широкий диапазон напряжений питания (4-12 В)

Благодаря этим особенностям LM386 позволяет создать работающий аудиоусилитель буквально из 3-4 компонентов. Это делает его популярным выбором для простых DIY-проектов.

Ключевые отличия LM358N и LM386 в аудиоприменениях

Основные различия между LM358N и LM386 при использовании в аудиосхемах:

1. LM358N требует больше внешних компонентов для настройки
2. LM386 может напрямую управлять динамиком, LM358N — нет
3. У LM386 фиксированные варианты усиления, у LM358N — настраиваемое
4. LM358N имеет более широкую полосу пропускания (1 МГц против 300 кГц у LM386)
5. LM386 оптимизирован для работы от низковольтного питания (4-12 В)

Выбор между этими микросхемами зависит от конкретных требований проекта и уровня сложности схемы.

Рекомендации по выбору между LM358N и LM386

При выборе операционного усилителя для аудиопроекта следует учитывать:

• Требуемую выходную мощность
• Сложность схемы и количество компонентов
• Напряжение питания
• Необходимость точной настройки усиления

LM358N лучше подходит для:

• Предварительных усилителей
• Активных фильтров
• Схем с точной регулировкой усиления

LM386 оптимален для:

• Простых компактных усилителей
• Проектов с прямым подключением динамика
• Схем с низковольтным питанием

Практические советы по использованию LM358N в аудиосхемах

При работе с LM358N в аудиоприложениях важно учитывать следующие моменты:

1. Использовать качественные компоненты для минимизации шумов
2. Обеспечить хорошую развязку по питанию
3. Правильно рассчитать цепи смещения для работы в линейном режиме
4. Ограничить полосу пропускания для уменьшения высокочастотных помех
5. Использовать короткие соединения для уменьшения наводок

Соблюдение этих рекомендаций позволит получить хорошее качество звука даже при использовании LM358N в аудиосхемах.

Заключение: оптимальный выбор для различных аудиоприменений

Подводя итог сравнению LM358N и LM386, можно сделать следующие выводы:

• LM358N — универсальный операционный усилитель, подходящий для сложных аудиосхем
• LM386 — специализированная микросхема для простых компактных усилителей звука
• Выбор зависит от конкретных требований проекта и опыта разработчика
• Для начинающих LM386 будет более простым вариантом
• Опытные разработчики смогут реализовать более гибкие решения на LM358N

При правильном применении обе микросхемы позволяют создавать качественные аудиоустройства для различных целей.
