Транзисторы BC546, BC547, BC548, BC549, BC550

Транзисторы BC546, BC547, BC548, BC549, BC550


с буквами A, B, C.

Транзисторы BC546 — BC550 — кремниевые, высокочастотные усилительные общего назначения, структуры — n-p-n.
Корпус пластиковый TO-92B. Маркировка буквенно — цифровая.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max ) — 500 мВт.

Предельная частота коэффициента передачи тока ( fh31э )транзистора для схем с общим эмиттером — 300 МГц;

Максимальное напряжение коллектор — эмиттер — У транзисторов BC546 65в.
У транзисторов BC547, BC550 45в.
У транзисторов BC548, BC549 30в.

Максимальное напряжение коллектор — база — У транзисторов BC546 80в.


У транзисторов BC547, BC550 50в.
У транзисторов BC548, BC549 30в.

Максимальное напряжение эмиттер — база — У транзисторов BC546, BC547 6в.
У транзисторов BC548, BC549, BC550 5в.

Коэффициент передачи тока:
У транзисторов BC546A, BC547A, BC548A, BC549A, BC550A — от 110 до 220.
У транзисторов BC546B, BC547B, BC548B, BC549B, BC550B — от 200 до 450.
У транзисторов BC546C, BC547C, BC548C, BC549C, BC550C — от 420 до 800.

Максимальный постоянный ток коллектора — 100 мА.

Напряжение насыщения коллектор-эмиттер при токе коллектора100мА, базы 5мА — не выше

0,6в.

Напряжение насыщения база-эмиттер при токе коллектора 100мА, базы 5мА — 0,9в.

Использованы материалы с Popular Transistors.BC547.

Транзисторы BC546, BC547, BC548, BC549, BC550 в западном мире столь же популярны, как были популярны в Советском Союзе в свое время — КТ315.
Сравнивать напрямую эти транзисторы было бы совершенно некорректно, более поздняя западная разработка конечно, намного совершенней.

BC547, BC548 иногда(в малосигнальных каскадах УЗЧ) можно заменить КТ3102А, Б, Г( и почти всегда — наоборот).
BC549 меняется на КТ3102Д, Е.
Нужно учитывать что КТ3102 имеют более низкую мощность рассеиваемую коллектором

и уступают по предельной частоте передачи тока.

BC546, BC547, BC548, BC549, BC550 встречаются в самых различных схемах.
Эти транзисторы успешно используют, как для усиления сигналов звуковой частоты, так и в радиочастотных каскадах.
Пример — популярная схема переговорного устройства(уоки — токи) на 27мГц.

Схема состоит из двух компонентов — LC генератора(емкостная трехточка) на частоту 27мГц и усилителя звуковой частоты с двухтактным выходным каскадом.
Режимы прием — передача переключаются с помощью переключателя В1. В режиме передачи миниатюрный громкоговоритель переключается с выхода УЗЧ на вход и используется как динамический микрофон. Усиленный сигнал поступает на генератор 27мГц, производя модуляцию основной частоты.

В режиме приема схема работает как сверхрегнератор с очень большим усилением радиосигнала и прямым преобразованием его модуляции в сигнал звуковой частоты, после усиления в УЗЧ поступающий на громкоговоритель. В LC генераторе применен BC547(VT1), в усилителе звуковой частоты два BC547(VT2 — VT5) и два комплементарных BC557(VT3 — VT4). Все транзисторы лучше брать с буквой C(коэфф. усиления от 450).
Резисторы можно взять любого типа с мощностью от 0,1 ватта, за исключением R3 — его мощность должна быть не менее 0,25 ватт.

Конденсаторы C1 — C11 слюдяные, C12 — C13 — оксидные(электролитические), любого типа.

Катушка генератора L1 — 4 витка провода ПЭЛ -0,25 с отводом от одного витка, намотанная на каркасе диаметром 0,4 см, с подстроечным стержнем из феррита(от малогаб. импортного приемника).
Катушка L2 — 1,5 витка на том же каркасе, тем же проводом.
Антенной служит безкаркасная катушка — пружина диаметром 0,5 см содержащая 160 — 170 плотно намотанных витков провода ПЭВ 0,5 (виток, к витку). Длина такой антенны получается от 8 до 10см.


На главную страницу

Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».

отзывы, фото и характеристики на Aredi.ru

Мы доставляем посылки в г. Калининград и отправляем по всей России

  • 1

    Товар доставляется от продавца до нашего склада в Польше. Трекинг-номер не предоставляется.

  • 2

    После того как товар пришел к нам на склад, мы организовываем доставку в г. Калининград.

  • 3

    Заказ отправляется курьерской службой EMS или Почтой России. Уведомление с трек-номером вы получите по смс и на электронный адрес.

!

Ориентировочную стоимость доставки по России менеджер выставит после оформления заказа.

Гарантии и возврат

Гарантии
Мы работаем по договору оферты, который является юридической гарантией того, что мы выполним свои обязательства.

Возврат товара
Если товар не подошел вам, или не соответсвует описанию, вы можете вернуть его, оплатив стоимость обратной пересылки.

  • У вас остаются все квитанции об оплате, которые являются подтверждением заключения сделки.
  • Мы выкупаем товар только с проверенных сайтов и у проверенных продавцов, которые полностью отвечают за доставку товара.
  • Мы даем реальные трекинг-номера пересылки товара по России и предоставляем все необходимые документы по запросу.
  • 5 лет успешной работы и тысячи довольных клиентов.

Транзистор BC546B, NPN, 65V, 0.1A, корпус TO-92

Описание товара Транзистор BC546B, NPN, 65V, 0.1A, корпус TO-92

Транзистор BC546B, NPN, 65V, 0.1A, корпус TO-92 от интернет-магазина Electronoff — уникальный, качественный радиокомпонент. Биполярные транзисторы применяются в различных современных цифровых и аналоговых устройствах. Наиболее часто биполярные транзисторы применяют в радиоприемниках, телевизорах и передающих устройствах. А все благодаря уникальным свойствам этих радиокомпонентов.

Технические характеристики

  • Тип транзистора: NPN
  • Рабочее напряжение: 65V
  • Рабочий ток: 0. 1A
  • Тип корпуса: TO-92

Особенности транзисторов BC546B, NPN, 65V, 0.1A, корпус TO-92
Современные биполярные транзисторы являются отличными, функциональными и качественными радиокомпонентами. Биполярные транзисторы применяются в современных аналоговых и цифровых устройствах. Довольно часто их можно встретить схемах современных радиоприемников, а также в телевизорах, различных усилителях сигнала, в радиопередатчиках и прочих устройствах.

Устройство современных транзисторов
Биполярные транзисторы имеют довольно простое устройство — практически все транзисторы производят из кремниевых кристаллов. Транзистор состоит из трех слоев полупроводника, к каждому из которых подключен электрод. Как правило средний электрод является базой, а два остальных — эмиттером и коллектором.

Свойства транзистора зависят от свойств полупроводниковых слоев, материала, формы и прочих факторов. Собственно от этого зависит и размер транзисторов и тип их корпуса.

Режимы работы биполярных транзисторов
Биполярные транзисторы имеют несколько режимов работы:

  • В нормальном режиме работы переход транзистора эмиттер-база открыт, а вот переход коллектор-база закрыт.
  • Если же переходы транзистора будут открыты в обратном порядке — эмиттер-база закрыт, а коллектор-база открыт, то получим инверсный активный режим.
  • Если оба перехода открыты и направлены к базе, такой режим называют режимом насыщения. При этом, токи насыщения эмиттера и коллектора направлены к базе.
  • Существует так называемый режим отсечки, при котором переход коллектора смещается обратно, а на переход эмиттера будет подаваться как прямое, так и обратное смещение напряжения.
  • В барьерном режиме транзистор будет работать как своеобразный диод. Чтобы активировать такой режим работы транзистора, перед эмиттером или коллектором устанавливают резистор.

Правила безопасности при работе с биполярными резисторами
Биполярные транзисторы могут работать в цепях с довольно высоким напряжением, поэтому необходимо соблюдать элементарные правила безопасности. Не прикасайтесь к контактам транзистора включенного в высоковольтную сеть.

Если вы меняете испорченный транзистор на новый, внимательно проследите за тем, чтобы параметры нового компонента были аналогичны таковым у старого. Особенно если вы берете не такой же компонент, а его аналог.

Ну и конечно всегда нужно учитывать как параметры электросети, так и самого транзистора. Если через цепь будет протекать 100 вольт, а транзистор будет рассчитан максимум на 90, он может просто сгореть.

Качество bc546 транзисторы для электронных проектов

О продукте и поставщиках:
Alibaba.com предлагает большой выбор. bc546 транзисторы на выбор в соответствии с вашими потребностями. bc546 транзисторы являются жизненно важными частями практически любого электронного компонента. Их можно использовать для создания материнских плат, калькуляторов, радиоприемников, телевизоров и многого другого.  Выбирая правильно. bc546 транзисторы, вы можете быть уверены, что создаваемый вами продукт будет высокого качества и очень хорошо работает. Ключевые факторы выбора продуктов включают предполагаемое применение, материал и тип, среди прочего.
bc546 транзисторы состоят из полупроводниковых материалов и обычно имеют не менее трех клеммы, которые можно использовать для подключения к внешней цепи. Эти устройства работают как усилители или переключатели в большинстве электрических цепей. bc546 транзисторы охватывают два типа областей, которые возникают из-за включения примесей в процессе легирования. В качестве усилителей. bc546 транзисторы скрывают низкий входной ток в большую выходную энергию, и они направляют небольшой ток для управления огромными приложениями, работающими как переключатели.
Изучите прилагаемые таблицы данных вашего. bc546 транзисторы для определения опорных ног, эмиттера и коллектора для безопасного и надежного соединения.  Файл. bc546 транзисторы на сайте Alibaba.com используют кремний в качестве первичной полупроводниковой подложки благодаря их превосходным свойствам и желаемому напряжению перехода 0,6 В. Основные параметры для. bc546 транзисторы для любого проекта включает в себя рабочие токи, рассеиваемую мощность и напряжение источника.
Откройте для себя удивительно доступный. bc546 транзисторы на Alibaba.com для всех ваших потребностей и предпочтений. Доступны различные материалы и стили для безопасной и удобной установки и эксплуатации. Некоторые аккредитованные продавцы также предлагают послепродажное обслуживание и техническую поддержку.

Транзистор BC548. Характеристики, распиновка, datasheet

Транзистор BC548 — это биполярный NPN транзистор общего применения, разработанный Philips. Первоначально он маркировался как BC108 и имел металлический корпус (TO-18). Затем он приобрел пластиковый корпус и имел маркировку BC148, до тех пор, пока он не стал выпускаться в корпусе TO-92 (также известным как SOT-54 ) с маркировкой BC548.

Цифровой мультиметр AN8009

Большой ЖК-дисплей с подсветкой, 9999 отсчетов, измерение TrueRMS…

Этот транзистор является частью семейства транзисторов с почти схожими характеристиками, которыми являются BC546, BC547, BC549,BC550, BC548.

Разница между этими транзисторами — максимальное рабочее напряжение. Кроме того, транзисторы BC549 и BC550 имеют очень низкий уровень шума и используются в схемах со слабым сигналом. Чтобы упростить объяснение, будем использовать название BC54x при описании всего семейства.

Характеристики семейства транзисторов BC548

Все члены семейства BC548 выдерживают выходные токи (ток между коллектором и эмиттером) до 100 мА, а максимальное напряжение зависит от модели, как мы это можем видеть на следующем рисунке.

Здесь видно, что диапазон рабочих напряжений в зависимости от модели составляет от 30В до 65В. Если наша схема питается от напряжения 5В, 12В или 24В, мы можем использовать любую модель семейства без каких-либо проблем.

Максимальный постоянный ток 100 мА, а непродолжительный пиковый ток может достигать 200 мА. Важно уточнить, что некоторые производители, такие как Fairchild, выпустили транзистор BC548, который обеспечивает ток до 500 мА, однако он не соответствует стандартным характеристикам этого компонента (это можно увидеть на листе производителя Fairchild).

Это создало некоторую путаницу сред радиолюбителей о реальных возможностях транзистора BC548 . Чтобы не рисковать, рекомендуем вам соблюдать ограничение в 100 мА, указанное для стандартной модели.

Транзисторы серии BC54x имеют превосходный коэффициент усиления (hFE) от 110 до 800. В конце маркировки транзистора можно видеть букву, которая служит для более точного определения диапазона усиления. Если буква отсутствует, то коэффициент усиления охватывает весь возможный диапазон (от 110 до 800) . В следующей таблице приведены значения hFE для транзисторов серии BC54x соответствующее последней букве кода.

При проектировании электронной схемы, обычно берется в расчет минимальный коэффициент усиления.  Это гарантирует правильную работу схемы при любых обстоятельствах, даже если транзистор будет заменен другим подобным.

В случае BC548 все модели семейства взаимозаменяемы, за исключением нескольких случаев (в схемах с высоким рабочим напряжением или очень низким уровнем сигнала в схемах усиления). Ниже представлена распиновка BC548:

Частотная характеристика BC548

Вся серия BC54x имеет хорошую частотную характеристику от 150 МГц до 300 МГц . Частотная характеристика обозначается аббревиатурой fT и является максимальной частотой, на которой транзистор имеет коэффициент усиления не менее 1.

Это связано с тем, что чем выше частота, тем ниже коэффициент усиления транзистора из-за емкостной составляющей  (около 5 пФ в нашем случае).

Если нам нужно работать с очень высокими частотами (более МГц), удобно использовать высокочастотные транзисторы, например, транзисторы из серии BF вместо BC.

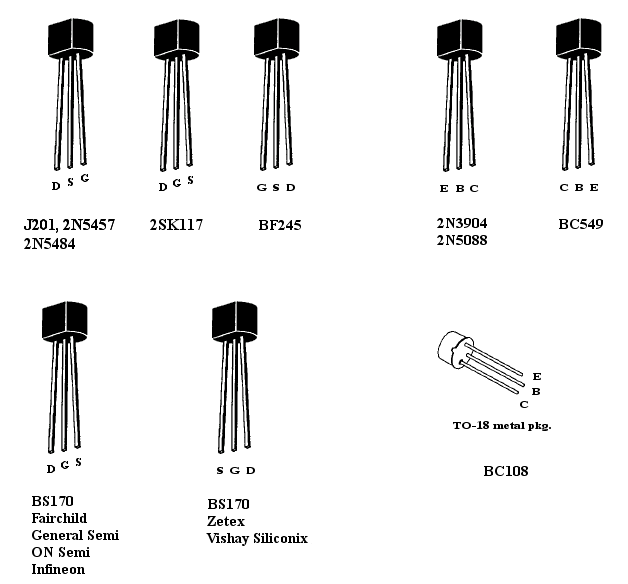

Схожесть между 2N2222 и BC548. Распиновка

Транзистор BC548 и его семья очень похожи на историческую серию 2N2222 ( в настоящее время выпускаемые в пластиковом корпусе TO-92 под маркировкой PN2222 ). Отличие в распиновке 2N2222 от BC548 —  коллектор и эмиттер поменяны местами. Если необходимо заменить BC54x на 2N2222 или наоборот, необходимо просто развернуть корпус транзистора на 180 градусов вокруг базы.

Версии для SMD монтажа (BC848)

Эквивалентом BC548 для поверхностного монтажа (SMD) является серия BC848 . Полный ряд эквивалентов для всего семейства можно видеть на следующем рисунке

Версии для поверхностного монтажа имеют корпус типа SOT23, а распиновка выводов приведена на следующем рисунке.

Комплементарной парой транзистора BC548 (NPN) является транзистор BC558 (PNP).

Скачать datasheet BC548 (182,2 KiB, скачано: 407)

источник

HILDA — электрическая дрель

Многофункциональный электрический инструмент способн…

C547b транзистор характеристики и его российские аналоги

/

/

C547b транзистор характеристики и его российские аналоги

ИНТЕРНЕТ-ПОРТАЛ БОЛГАРСКОЙ СОШ №1

Ваш IP: 91. 146.8.87

ТРАНЗИСТОР BC547 и BC557

Цоколевка транзистора BC547

Характеристики транзистора BC547

  • Структура – n-p-n
  • Напряжение коллектор-эмиттер, не более: 45 В
  • Напряжение коллектор-база, не более: 50 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.5 Вт
  • Коэффициент усиления транзистора по току (h fe): от 110 до 800
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Комплементарной парой для BC547 является транзистор BC557 c p-n-p структурой.

Аналоги

Транзистор BC547 можно заменить на BC546 , BC550

Характеристики транзистора BC557

  • Структура – p-n-p
  • Напряжение коллектор-эмиттер, не более: -45 В
  • Напряжение коллектор-база, не более: -50 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0. 1 А
  • Рассеиваемая мощность коллектора, не более: 0.5 Вт
  • Коэффициент усиления транзистора по току (h fe): от 110 до 800
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Комплементарной парой для BC557 является транзистор BC547 c n-p-n структурой.

Аналоги

Транзистор BC557 можно заменить на BC556 , BC560

Добавить комментарий

Поиск по сайту

Новейшее из новостей

Конкурс персональных сайтов среди учител…

Конкурс персональных сайтов среди учителей БСОШ №1.

Admin 11 Апр 2019 Просмотров:453 КОНКУРС САЙТОВ 2019

Видео для подготовки к ЕГЭ

Единый Государственный Экзамен по информатике и ИКТ в 2019 году Видео для подготовки к ЕГЭ: При подготовке данного метериала были использованы ресурсы: Информатика. Видеоуроки. Подготовка к ЕГЭ(Ч.1 и Ч.2).

Admin 26 Ноя 2018 Просмотров:292 ‘Подготовка к ЕГЭ (11 класс)

Задания на ЕГЭ в 2019 году

Единый Государственный Экзамен по информатике и ИКТ в 2019 году Задания по категориям: При подготовке данного метериала были использованы ресурсы: https://inf-ege. sdamgia.ru – РЕШУ ЕГЭ. Информатика. Видеоуроки. Подготовка к ЕГЭ(Ч.1 и Ч.2).

Admin 26 Ноя 2018 Просмотров:274 ‘Подготовка к ЕГЭ (11 класс)

Как узнать сколько знаков в тексте Word?

Как узнать сколько знаков в тексте Word? Когда требуется написание текста определенного объема, нужно периодически узнавать сколько знаков уже написано в текстовом документе Word. Многие пользователи не знают как это.

Admin 07 Ноя 2018 Просмотров:1005 КОМПЬЮТЕРы

Как в ворде вставить формулу суммы?

Как в ворде вставить формулу суммы? Несмотря на то, что Microsoft Word является текстовым редактором таблицы в нем встречаются довольно часто. А таблицы, как правило, состоят из числовых значений, которые зачастую.

Admin 07 Ноя 2018 Просмотров:1298 КОМПЬЮТЕРы

Супер хрустящие огурчики на зиму, которы…

Супер хрустящие огурчики на зиму, которые никогда не взрываются

Admin 14 Авг 2018 Просмотров:1174 САДОГОРОД

Автор: Гость Frank, 12 июля 2013 в Песочница (Q&A)

Рекомендованные сообщения

Присоединяйтесь к обсуждению

Вы оставляете комментарий в качестве гостя. Если у вас есть аккаунт, войдите в него для написания от своего имени.
Примечание: вашему сообщению потребуется утверждение модератора, прежде чем оно станет доступным.

ГлавнаяО сайтеТеорияПрактикаКонтакты

Высказывания:
Чтобы поступать справедливо, нужно знать очень немного, но чтобы с полным основанием творить несправедливость, нужно основательно изучить право.

Справка об аналогах биполярного высокочастотного npn транзистора BC547.

Эта страница содержит информацию об аналогах биполярного высокочастотного npn транзистора BC547 .

Перед заменой транзистора на аналогичный, !ОБЯЗАТЕЛЬНО! сравните параметры оригинального транзистора и предлагаемого на странице аналога. Решение о замене принимайте после сравнения характеристик, с учетом конкретной схемы применения и режима работы прибора.

Можно попробовать заменить транзистор BC547
транзистором 2N5818;
транзистором 2SC828A;
транзистором 2SC945;
транзистором КТ3102Б;

транзистором GS9022;
транзистором 2SC4360;
транзистором 2SC3653;
транзистором 2SC4363;
транзистором 2SC3901;
транзистором 2SC4070;
транзистором 2SC3655;
транзистором 2SC4361;
транзистором 2SC3654;
транзистором 2SC4048;

Коллективный разум.

дата записи: 2015-02-07 10:50:13

дата записи: 2015-03-27 01:13:21

дата записи: 2015-12-18 19:54:55

дата записи: 2016-09-23 20:14:43

BC557 – комплементарная пара;
дата записи: 2015-02-19 15:02:19

BC546 – полный аналог;
дата записи: 2016-03-31 23:20:04

2N2905 – полный аналог;
дата записи: 2016-05-25 11:17:02

BD711 – возможный аналог;
дата записи: 2016-07-11 18:59:34

BC447 – ближайший аналог;
дата записи: 2018-07-10 08:29:18

Добавить аналог транзистора BC547.

Вы знаете аналог или комплементарную пару транзистора BC547? Добавьте. Поля, помеченные звездочкой, являются обязательными для заполнения.

Другие разделы справочника:

Есть надежда, что справочник транзисторов окажется полезен опытным и начинающим радиолюбителям, конструкторам и учащимся. Всем тем, кто так или иначе сталкивается с необходимостью узнать больше о параметрах транзисторов. Более подробную информацию обо всех возможностях этого интернет-справочника можно прочитать на странице «О сайте».
Если Вы заметили ошибку, огромная просьба написать письмо.
Спасибо за терпение и сотрудничество.

Цифровые микросхемы транзисторы.

Микросхемы ТТЛ (74…).

На рисунке показана схема самого распространенного логического элемента — основы микросхем серии К155 и ее зарубежного аналога — серии 74. Эти серии принято называть стандартными (СТТЛ). Логический элемент микросхем серии К155 имеет среднее быстродействие tзд,р,ср. = 13 нс. и среднее значение тока потребления Iпот = 1,5…2 мА. Таким образом, энергия, затрачиваемая этим элементом на перенос одного бита информации, примерно 100 пДж.

Для обеспечения выходного напряжения высокого уровня U1вых. 2,5 В в схему на рисунке потребовалось добавить диод сдвига уровня VD4, падение напряжения на котором равно 0,7 В. Таким способом была реализована совместимость различных серий ТТЛ по логическим уровням. Микросхемы на основе инвертора, показанного на рисунке (серии К155, К555, К1533, К1531, К134, К131, К531), имеют очень большую номенклатуру и широко применяются.

Динамические параметры микросхем ТТЛ серии
ТТЛ серия Параметр Нагрузка
Российские Зарубежные Pпот. мВт. tзд.р. нс Эпот. пДж. Cн. пФ. Rн. кОм.
К155 КМ155 74 10 9 90 15 0,4
К134 74L 1 33 33 50 4
К131 74H 22 6 132 25 0,28
К555 74LS 2 9,5 19 15 2
К531 74S 19 3 57 15 0,28
К1533 74ALS 1,2 4 4,8 15 2
К1531 74F 4 3 12 15 0,28

При совместном использовании микросхем ТТЛ высокоскоростных, стандартных и микромощных следует учитывать, что микросхемы серии К531 дают увеличенный уровень помех по шинам питания из-за больших по силе и коротких по времени импульсов сквозного тока короткого замыкания выходных транзисторов логических элементов. При совместном применении микросхем серий К155 и К555 помехи невелики.

Взаимная нагрузочная способность логических элементов ТТЛ разных серий
Нагружаемый
выход		 Число входов-нагрузок из серий
К555 (74LS) К155 (74) К531 (74S)
К155, КM155, (74) 40 10 8
К155, КM155, (74), буферная 60 30 24
К555 (74LS) 20 5 4
К555 (74LS), буферная 60 15 12
К531 (74S) 50 12 10
К531 (74S), буферная 150 37 30

Выходы однокристальных, т. е. расположенных в одном корпусе, логических элементов ТТЛ, можно соединять вместе. При этом надо учитывать, что импульсная помеха от сквозного тока по проводу питания пропорционально возрастет. Реально на печатной плате остаются неиспользованные входы и даже микросхемы (часто их специально «закладывают про запас») Такие входы логического элемента можно соединять вместе, при этом ток Ioвх. не увеличивается. Как правило, микросхемы ТТЛ с логическими функциями И, ИЛИ потребляют от источников питании меньшие токи, если на всех входах присутствуют напряжения низкого уровня. Из-за этого входы таких неиспользуемых элементов ТТЛ следует заземлять.

Статические параметры микросхем ТТЛ
Параметр Условия измерения К155 К555 К531 К1531
Мин. Тип. Макс. Мин. Тип. Макс. Мин. Тип. Макс. Мин. Макс.
U1вх, В
схема		 U1вх или U0вх Присутствуют на всех входах 2 2 2 2
U0вх, В
схема		 0,8 0,8 0,8
U0вых, В
схема		Uи.п.= 4,5 В 0,4 0,35 0,5 0,5 0,5
I0вых= 16 мА I0вых= 8 мА I0вых= 20 мА
U1вых, В
схема		 Uи.п.= 4,5 В 2,4 3,5 2,7 3,4 2,7 3,4 2,7
I1вых= -0,8 мА I1вых= -0,4 мА I1вых= -1 мА
I1вых, мкА с ОК
схема		U1и.п.= 4,5 В, U1вых=5,5 В 250 100 250
I1вых, мкА Состояние Z
схема		 U1и.п.= 5,5 В, U1вых= 2,4 В на входе разрешения Е1 Uвх= 2 В 40 20 50
I0вых, мкА Состояние Z
схема		 U1и.п.= 5,5 В, Uвых= 0,4 В, Uвх= 2 В -40 -20 -50
I1вх, мкА
схема		U1и.п.= 5,5 В, U1вх= 2,7 В 40 20 50 20
I1вх, max, мА U1и.п.= 5,5 В, U1вх= 10 В 1 0,1 1 0,1
I0вх, мА
схема		 U1и.п.= 5,5 В, U0вх= 0,4 В -1,6 -0,4 -2,0 -0,6
Iк.з., мАU1и.п.= 5,5 В, U0вых= 0 В -18 -55 -100 -100 -60 -150

Техническое описание транзистора

BC546, распиновка, аналог и характеристики

BC546 Транзистор

BC546 Транзистор

Распиновка BC546

нажмите на картинку для увеличения

BC546 — это высокочастотный NPN-транзистор, обычно используемый в моделях малошумящих усилителей .Он имеет максимальное значение усиления 800 и высокое напряжение между коллектором и эмиттером 65 В, что делает его также подходящим для приложений с высоковольтными усилителями звука.

Конфигурация контактов

Номер контакта

Имя контакта

Описание

1

Излучатель

Ток утекает через эмиттер, обычно соединенный с землей

2

База

Управляет смещением транзистора, используется для включения или выключения транзистора

3

Коллектор

Ток протекает через коллектор, обычно подключенный к нагрузке

Характеристики
  • NPN транзистор усилителя
  • Коэффициент усиления по току (h FE ), от 110 до 800
  • Постоянный ток коллектора (I C ) составляет 100 мА
  • Напряжение коллектор-эмиттер (В CEO ) 65 В
  • Напряжение коллектор-база (В CB0 ) составляет 80 В
  • Базовое напряжение эмиттера (В BE0 ) составляет 6 В
  • Частота перехода 150 МГц
  • Доступен в пакете To-92

Примечание: Полную техническую информацию можно найти в таблице данных BC546 , приведенной в конце этой страницы.

Эквивалент BC546

2N3904, 2SC945, BC547, BC548, BC550

Дополнительные транзисторы PNP

BC556, A733 и BC560

Где использовать транзистор BC546

BC546 — популярный транзистор усилителя NPN, который можно найти во многих конструкциях предварительных усилителей звука. Транзистор имеет коэффициент усиления 800 с переходной частотой 150 МГц, транзистор также известен своей функцией низкого шума.

BC546 имеет очень низкий постоянный ток 100 мА при напряжении между коллектором и эмиттером 65 В, поэтому его нельзя использовать для переключения тяжелых нагрузок. Таким образом, его можно использовать в местах, где ток нагрузки меньше 100 мА.

Краткое описание транзистора BC546

BC546 — это NPN-транзистор, поэтому коллектор и эмиттер будут оставаться открытыми (с обратным смещением), когда базовый вывод удерживается на земле, и будут закрыты (с прямым смещением), когда на базовый вывод будет подан сигнал.Это слаботочный транзистор, поэтому максимальное количество тока, которое может протекать через вывод коллектора (Ic), составляет 100 мА, поэтому мы не можем подключать нагрузки, потребляющие более 100 мА, и напряжение нагрузки более 30 В с помощью этого транзистора. BC546 имеет приличное значение усиления h fe до 800; это значение определяет усилительную способность транзистора.

Когда этот транзистор полностью смещен, он может пропускать максимум 100 мА через коллектор и эмиттер. Эта стадия называется Область насыщения .Когда ток базы снимается, транзистор полностью отключается, этот каскад называется областью отсечки .

Приложения
  • Конструкции высоковольтных малошумящих усилителей
  • Коммутация малых нагрузок
  • Усилители малых сигналов
  • Дарлингтон пара
  • Схемы предварительного усилителя
  • Аудио фильтры шумов

2D модель детали

Если вы разрабатываете плату PCD или Perf с этим компонентом, то следующее изображение из спецификации BC546 будет полезно, чтобы узнать тип и размеры ее корпуса.

BC546 — Усилители на транзисторах NPN Silicon

% PDF-1.4 % 1 0 объект > эндобдж 5 0 obj > эндобдж 2 0 obj > эндобдж 3 0 obj > поток BroadVision, Inc.2020-08-10T13: 13: 20 + 02: 002012-06-18T12: 57: 13-07: 002020-08-10T13: 13: 20 + 02: 00application / pdf

  • BC546 — Транзисторы усилителя NPN Silicon
  • ON Semiconductor
    • Acrobat Distiller 9.5.1 (Windows) uuid: dcba616d-3d75-4053-821d-3077f7e6703auuid: c50e4739-adf8-40e9-b3a5-f5b0004621b3 конечный поток эндобдж 4 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > поток HMoF + Hzw_ * b6bǵ% SJJH) Ao.004

    Распиновка транзистора BC546, эквивалент, применение, характеристики

    Этот пост описывает распиновку транзистора BC546, эквивалент, использование, особенности и некоторую другую полезную информацию об этом транзисторе.

    Характеристики / технические характеристики:
    • Тип упаковки: TO-92
    • Тип транзистора: NPN
    • Максимальный ток коллектора (I C ): 100 мА
    • Максимальное напряжение коллектор-эмиттер (В CE ): 65 В
    • Максимальное напряжение коллектор-база (В CB ): 80 В
    • Максимальное напряжение эмиттер-база (VEBO): 6V
    • Максимальное рассеивание коллектора (шт.): 500 милливатт
    • Максимальная частота перехода (fT): 150 МГц
    • Минимальное и максимальное усиление постоянного тока (h FE ): 110-800
    • Максимальная температура хранения и эксплуатации должна быть: от -65 до +150 по Цельсию

    PNP Дополнительный:

    PNP Дополнительный BC556

    Аналог:

    BC547, BC548, BC549, 2N2222, 2N3904, BC550, C945 (Конфигурация выводов некоторых упомянутых здесь транзисторов может отличаться от BC546, поэтому рекомендуется проверить конфигурацию выводов транзистора, который вы хотите заменить в своей схеме)

    BC546 Транзистор объяснен / Описание:

    BC546 — широко используемый транзистор общего назначения, он обладает высоким коэффициентом усиления и низким уровнем шума, максимальное значение усиления постоянного тока составляет 800, а максимальное рассеивание коллектора этого транзистора составляет 500 миллиВт, благодаря чему это устройство может использоваться во многих аудиосистемах. и цели усиления сигнала.Максимальная нагрузка, которую допускает этот транзистор, составляет 100 мА, что является идеальным значением для управления реле, светодиодами, ИС, другими транзисторами и т. Д.

    Этот транзистор изготавливается с четырьмя разными номерами деталей, такими как BC546, BC546A, BC546B и BC546C, единственная разница между этими четырьмя номерами деталей заключается в их значении усиления постоянного тока, например, значение усиления тока BC546 от 110 до 800, BC546A от 110 до 220 , BC546B — от 200 до 450, BC546C — от 420 до 800.

    Где и как использовать: Транзистор

    BC546 может использоваться в широком спектре приложений общего назначения, его можно использовать в качестве переключателя для управления нагрузками до 100 мА.В нем легко можно использовать напряжение до 65 В. Помимо этого, транзистор также обладает некоторыми очень хорошими характеристиками, которые делают его идеальным для использования в приложениях, связанных с усилением звука, или в других целях усиления сигнала. Например, коэффициент шума 2 дБ, значение усиления постоянного тока 800, рассеиваемая мощность коллектора 500 мВт.

    Приложения:

    Предусилители звука

    Каскады усилителя звука с высоким коэффициентом усиления

    Коммутационная нагрузка до 100 мА

    Дарлингтонские пары

    Как безопасно долго работать в цепи:

    Чтобы получить от этого устройства максимальную длительную работу, пользователь не должен выходить за пределы максимальных значений характеристик этого транзистора.Не управляйте нагрузкой выше 100 мА и выше 65 В постоянного тока. Не используйте и не храните это устройство при температуре выше +150 по Цельсию и ниже -65 по Цельсию. Также рекомендуется использовать подходящий базовый резистор и всегда паять или присоединять транзистор в цепи, проверяя правильные контакты, случайное подключение неправильных контактов в цепи через некоторое время ослабляет транзистор, из-за чего он не работает хорошо в долгосрочной перспективе. .

    BC546B datasheet — Эпитаксиальный кремниевый транзистор NPN

    2N4953: Усилитель общего назначения NPN

    74AC521MTC: CMOS / BiCMOS-> Семейство AC / ACT 8-битный компаратор идентификации

    74LVX163SJ: CMOS / BiCMOS-> Семейство LV / LVQ / LVX-> Низковольтный синхронный двоичный счетчик низкого напряжения с синхронным сбросом

    DM74S283N: 4-битный двоичный сумматор семейства биполярных-> S с функцией Fast Carry

    EQI9N50: N-канальный МОП-транзистор 500 В

    ILC5062M24X: Монитор сброса источника питания Sot-23 с точностью 1%

    FDMS2506SDC: 25 В N-Channel Dual Cool PowerTrench SyncFET Этот N-канальный МОП-транзистор производится с использованием передового процесса PowerTrench компании Fairchild Semiconductor.Достижения как в кремниевых корпусах, так и в технологиях Dual Cool были объединены, чтобы предложить самое низкое rDS (on) при сохранении отличной коммутационной характеристики

    74ACT02SCX: Логика — Интегральная схема затвора и инвертора (ics) NOR Gate Cut Tape (CT) 24 мА, 24 мА 4,5 В ~ 5,5 В; IC GATE NOR QUAD 2INPUT 14SOIC Технические характеристики: Количество цепей: 4; Упаковка / ящик: 14-SOIC (0,154 дюйма, ширина 3,90 мм); тип логики: вентиль NOR; упаковка: отрезная лента (CT); тип монтажа: поверхностный монтаж; количество входов: 2; ток — выход высокий, низкий: 24 мА , 24 мА; рабочая температура: -40 ° C ~ 85 ° C; напряжение питания: 4.5 В ~ 5,5

    2N3903_D26Z: Транзистор (bjt) — отдельный дискретный полупроводниковый продукт 200 мА 40 В 625 мВт NPN; ТРАНЗИСТОР NPN 40V 200MA TO-92 Технические характеристики: Тип транзистора: NPN; Напряжение пробоя коллектор-эмиттер (макс.): 40В; Ток коллектора (Ic) (макс.): 200 мА; Мощность — Макс: 625 мВт; Коэффициент усиления постоянного тока (hFE) (мин.) При Ic, Vce: 50 при 10 мА, 1 В; Vce Saturation (макс.) При Ib, Ic: 300 мВ при 5 мА, 50 мА; Частота — Переход: -; Текущий — Colle

    BC182LB_D74Z: Транзистор (bjt) — отдельный дискретный полупроводниковый продукт 100 мА 50 В 350 мВт NPN; ТРАНЗИСТОР NPN 50V 100MA TO-92 Технические характеристики: Тип транзистора: NPN; Напряжение пробоя коллектор-эмиттер (макс.): 50 В; Ток коллектора (Ic) (макс.): 100 мА; Мощность — макс .: 350 мВт; Коэффициент усиления постоянного тока (hFE) (мин.) @ Ic, Vce: 40 @ 10A, 5V; Vce Saturation (макс.) При Ib, Ic: 600 мВ при 5 мА, 100 мА; Частота — переход: 150 МГц; Текущий —

    Техническое описание транзистора и примечания по применению

    bc546b% 20sot23% 20

    2004 — BC547 smd

    Аннотация: BC547B SMD BC547 BC546 smd BC548 smd BC546B BC547C BC547b smd hie для пакета bc547b BC547 smd
    Текст: нет текста в файле


    Оригинал    		 PDF BC546 BC547 BC548 BC54gnal BC546A / BC547A / BC548A BC546B / BC547B / BC548B BC546C / BC547C / BC548C BC547 smd BC547B SMD BC547 BC546 smd BC548 smd BC546B BC547C BC547b smd привет для bc547b BC547 smd пакет
    2001 — BC548B

    Аннотация: BC546B BC547C BC547A bc548c bc547b транзистор bc548b BC547 заметки по применению BC546 NPN транзистор bc548
    Текст: нет текста в файле
    Оригинал    		 PDF BC546 BC546B BC547A BC547B BC547C BC548B BC548C BC547 BC548 BC548B BC546B BC547C BC547A bc548c bc547b транзистор bc548b Замечания по применению BC547 BC546 Транзистор NPN BC548
    2007 — схема контактов BC548

    Аннотация: BC548BC BC546b операция BC54x BC546B BC 54x BC547A BC548B BC547BG BC548BG
    Текст: Нет доступного текста файла
    Оригинал    		 PDF BC546B, BC547A, BC548B, BC546 BC547 BC548 BC546 / D Схема контактов BC548 BC548BC BC546b операция BC54x BC546B BC 54x BC547A BC548B BC547BG BC548BG
    2005 — BC54x

    Аннотация: BC546B BC548B BC547BG Транзистор NPN bc548 BC548BG BC548BC BC 54x BC547C-G BC547A
    Текст: Нет доступного текста файла
    Оригинал    		 PDF BC546B, BC547A, BC548B, BC546 BC547 BC548 BC546 / D BC54x BC546B BC548B BC547BG Транзистор NPN BC548 BC548BG BC548BC BC 54x BC547C-G BC547A
    2004 — BC546B

    Аннотация: BC548BC BC548B BC548 операция BC548BRL1 BC547A BC546b операция BC548BZL1 BC548 BC54xx
    Текст: нет текста в файле
    Оригинал    		 PDF BC546B, BC547A, BC548B, BC546 BC547 BC548 BC54xx BC546B BC548BC BC548B BC548 операция BC548BRL1 BC547A BC546b операция BC548BZL1 BC54xx
    2001 — BC546B

    Абстракция: bc548c bc547c bc547 BC548B BC547A BC548 BC546
    Текст: нет текста в файле
    Оригинал    		 PDF BC546 BC547 BC548 BC546B BC547A BC547B BC547C BC548B BC548C bc548c
    2004 — BC547

    Аннотация: BC54xx BC546B BC547A BC548B BC54x bc 548b транзистор BC548BC BC548BZL1 BC548BZL1G
    Текст: Нет доступного текста файла
    Оригинал    		 PDF BC546B, BC547A, BC548B, BC546 BC547 BC548 BC546 / D BC547 BC54xx BC546B BC547A BC548B BC54x bc 548b транзистор BC548BC BC548BZL1 BC548BZL1G
    2012 — Нет в наличии

    Аннотация: абстрактный текст недоступен
    Текст: Нет доступного текста файла
    Оригинал    		 PDF BC546B, BC547A, BC548B, BC546 BC547 BC548 BC546 / D
    2012 — BC546B

    Аннотация: Схема выводов bc547 BC548BC Схема выводов BC548 bc548b BC547A BC547BG Работа BC548 Замечания по применению BC547 BC548BG
    Текст: нет текста в файле
    Оригинал    		 PDF BC546B, BC547A, BC548B, BC546 BC547 BC548 BC546 / D BC546B bc547 схема контактов BC548BC Схема контактов BC548 bc548b BC547A BC547BG BC548 операция Замечания по применению BC547 BC548BG
    2004 — Примечания к применению BC547

    Аннотация: Использование транзистора BC547 BC547 sot54 bc547 npn информация о транзисторе BC547B bc546 philips BC547C BC546A BC547B ПРИМЕНЕНИЕ BC547 BC546 philips semiconductors
    Текст: Нет доступного текста файла
    Оригинал    		 PDF M3D186 BC546; BC547 BC556 BC557.MAM182 SCA76 R75 / 04 / pp9 Замечания по применению BC547 Использование транзистора BC547 BC547 сот54 bc547 npn транзистор информация BC547B bc546 philips BC547C BC546A BC547B ПРИМЕНЕНИЕ BC547 BC546 Philips Semiconductors
    2001 — конфигурация выводов NPN транзистора BC548

    Аннотация: Конфигурация выводов bc547 Транзистор NPN Конфигурация выводов BC547 Транзистор BC547 Транзистор bc546 BC548 BC548C Конфигурация 3 выводов bc548 Конфигурация выводов Транзистор NPN BC546 Транзистор C 547B
    Текст: Нет доступного текста файла
    Оригинал    		 PDF BC546 BC547 BC548 625 мВт 150oC Конфигурация выводов NPN транзистора BC548 Конфигурация выводов NPN транзистора BC547 конфигурация выводов транзистора BC547 bc546 транзистор BC548C 3-контактная конфигурация bc548 Конфигурация выводов NPN транзистора BC546 Транзистор C 547B
    2006 — транзистор bc548 bp

    Аннотация: транзистор BC548 bc546 bc547 приложения bc547
    Текст: Нет доступного текста файла
    Оригинал    		 PDF BC546 BC547 BC548 625 мВт 150oC транзистор bc548 bp транзистор bc547 приложений
    Транзисторы Motorola
    — BC548

    Аннотация: BC547 MOTOROLA BC547 BC548 BC546A BC546 bc547 коллекторная база эмиттер BC548A bc546 база данных motorola BC 547
    Текст: Нет доступного текста файла
    OCR сканирование    		 PDF BC546, BC547, BC548, О-226АА) BC546 Транзисторы Motorola — BC548 BC547 MOTOROLA BC547 BC548 BC546A коллекторная база эмиттер bc547 BC548A bc546 моторола База данных BC 547
    2006 — транзистор bc548 bp

    Аннотация: транзистор 548c BC546A транзистор bc547 приложения bc546c bc548 транзистор 547c
    Текст: Нет доступного текста файла
    Оригинал    		 PDF BC546A / B / C BC547A / B / C BC548A / B / C 625 мВт 150oC транзистор bc548 bp транзистор 548c BC546A транзистор bc547 приложений bc546c bc548 Транзистор 547c
    2006 — транзистор bc548 bp

    Аннотация: транзистор bc547 bc547 bc547 коллектор-база-эмиттер транзистор 548B транзистора BC548 BC548C bc547 маркировка транзистора bc547 транзистор
    Текст: Нет доступного текста файла
    Оригинал    		 PDF BC546B BC547A / B / C BC548A / B / C 150oC 625 мВт BC546 BC547 BC548 транзистор bc548 bp bc547 транзистор bc547 коллекторная база эмиттер bc547 транзистор 548B транзистора BC548 BC548C bc547 маркировочный транзистор bc547 транзистор
    2006 — применение транзистора bc547

    Аннотация: транзистор bc548 bp BC547 Усилитель с транзистором BC548 свободный транзистор BC547 температура для транзистора bc548 npn bc547 npn транзистор информация транзистор bc546 информация о транзисторе BC548 BC548 Data Sheet
    Текст: Нет доступного текста файла
    Оригинал    		 PDF BC546B BC547A / B / C BC548A / B / C 150oC 625 мВт BC546 BC547 BC548 транзистор bc547 приложений транзистор bc548 bp BC547 Усилитель на транзисторе BC548 температура свободного транзистора BC547 для транзистора bc548 npn bc547 npn транзистор информация транзистор bc546 информация о BC548 транзистор BC548 Data Sheet
    2001 — BC547

    Реферат: 547B транзистор транзистор BC547 приложения BC548 T BC548
    Текст: Нет доступного текста файла
    Оригинал    		 PDF BC546 BC547 BC548 150oC 625 мВт BC846A — 1A BC846B — 1B; BC847A — 1E BC847B — 1F BC847C — 1G; 547B транзистор транзистор bc547 приложений Т BC548
    транзистор bc547 приложений

    Аннотация: bc547 pnp BC547 BC546 philips semiconductors BC547C BC547 BC546B транзистор BC546B pnp bc547 транзистор bc547 philips BC546 philips
    Текст: Нет доступного текста файла
    OCR сканирование    		 PDF BC546; BC547 BC556 BC557.BC546 BC547 транзистор bc547 приложений bc547 pnp BC547 BC546 Philips Semiconductors BC547C BC546B транзистор BC546B pnp bc547 транзистор bc547 philips BC546 Philips
    BC546B

    Абстракция: bc547 BC548 BC547 w 2 d T BC548 548B BC546B MOTOROLA 547b bc547a
    Текст: Нет доступного текста файла
    OCR сканирование    		 PDF BC546, BC547, BC548, BC546 BC547 BC548 BC546 BC546B BC547 w 2 d Т BC548 548B BC546B MOTOROLA 547b bc547a
    2001 — конфигурация выводов NPN транзистора BC548

    Аннотация: Конфигурация выводов NPN-транзистора BC547 Конфигурация выводов NPN-транзистора BC547 BC547 Конфигурация выводов транзистора BC547 BC548 Конфигурация выводов BC548C NPN-транзистора BC546 3-выводная конфигурация bc548 547b
    Текст: Нет доступного текста файла
    Оригинал    		 PDF BC546 BC547 BC548 625 мВт 150oC Конфигурация выводов NPN транзистора BC548 BC547 NPN ТРАНЗИСТОР Конфигурация выводов NPN транзистора BC547 конфигурация выводов транзистора BC547 BC548C Конфигурация выводов NPN транзистора BC546 3-контактная конфигурация bc548 547b
    2006 — транзистор 548В

    Аннотация: применение транзистора bc547 Использование транзистора BC547 BC548 BC548C bc546 ПРИМЕНЕНИЕ транзистора BC548
    Текст: Нет доступного текста файла
    Оригинал    		 PDF BC546 BC547 BC548 625 мВт 150oC транзистор 548B транзистор bc547 приложений Использование транзистора BC547 BC548C ПРИМЕНЕНИЕ транзистора BC548
    2001 — конфигурация выводов NPN транзистора BC548

    Аннотация: конфигурация выводов транзистора BC547 Конфигурация выводов NPN-транзистор BC547 Усилитель с транзистором BC548 BC547 BC547 в качестве усилителя Конфигурация выводов NPN-транзистора BC546 BC548 BC548C BC546
    Текст: Нет доступного текста файла
    Оригинал    		 PDF BC546 BC547 BC548 150oC 625 мВт BC546 BC547 BC548 Конфигурация выводов NPN транзистора BC548 конфигурация выводов транзистора BC547 Конфигурация выводов NPN транзистора BC547 Усилитель на транзисторе BC548 BC547 как усилители Конфигурация выводов NPN транзистора BC546 BC548C
    c546b

    Абстракция: c547b C548C C547 b c547 C546 c548b C546 A c546 B c547c
    Текст: Нет доступного текста файла
    OCR сканирование    		 PDF BC546, BC547, BC548, BC547 / BC548 BC546 c546b c547b C548C C547 b c547 C546 c548b C546 A c546 B c547c
    BC547 МОТОРОЛА

    Аннотация: Транзисторы Motorola — bc548 BC547 bc546 motorola BC546A T BC548 BC547 w 2 d BC548 BC 548B CBC546A
    Текст: Нет доступного текста файла
    OCR сканирование    		 PDF BC546, BC547, BC548, О-226АА) BC546 BC547 MOTOROLA Транзисторы Motorola — BC548 BC547 bc546 моторола BC546A Т BC548 BC547 w 2 d BC548 BC 548B CBC546A
    2001 — конфигурация выводов NPN транзистора BC548

    Аннотация: конфигурация выводов транзистора BC547 Конфигурация выводов NPN-транзистор BC547 BC547 CBC548 BC548C To92 BC547 транзистор BC548 bc547c w 68-выводная конфигурация NPN-транзистор BC546
    Текст: Нет доступного текста файла
    Оригинал    		 PDF BC546 BC547 BC548 150oC 625 мВт BC546 BC547 BC548 Конфигурация выводов NPN транзистора BC548 конфигурация выводов транзистора BC547 Конфигурация выводов NPN транзистора BC547 CBC548 BC548C Транзистор To92 BC547 bc547c w 68 Конфигурация выводов NPN транзистора BC546

    Распиновка транзистора BC548, технические характеристики, техническое описание и применение

    BC458 — это NPN-транзистор общего назначения, используемый во многих проектах и ​​устройствах в области электроники.Транзистор BC548 используется для усиления и переключения в электрических цепях. Как и любой другой NPN-транзистор, он состоит из трех выводов: коллектора, базы и эмиттера.

    BC548 Распиновка транзистора Распиновка транзистора BC548
    Штифт № Имя контакта Описание
    1 Коллектор Ток будет проходить через клемму коллектора.Он помят буквой «С»
    2 База Этот вывод управляет смещением транзистора. Обозначается буквой «B»
    3 Излучатель Ток, поступающий через клемму эмиттера Обозначается буквой «E».

    Это недорогой и широко используемый транзистор. Некоторые другие широко используемые заменители BC458: BC549 , BC547 , BC108, BC550, BC546, 2N2222

    BC548 Лист данных транзистора

    BC547 поставляется в двух упаковках: SMD и TO-92 соответственно.

    Техническое описание BC548 (страница 1)

    Щелкните эту ссылку, чтобы просмотреть полное техническое описание BC548

    Вы можете найти подробную информацию о BC548 в таблице данных, приведенной выше. Технические характеристики и характеристики, такие как абсолютные максимальные рейтинги, блок-схема, методы смещения и размеры корпуса, можно найти в таблице данных.

    Характеристики / технические характеристики:
    • Тип упаковки: TO-92
    • Тип транзистора: NPN
    • Максимальный ток коллектора (I C ): 500 мА
    • Максимальное напряжение коллектор-эмиттер (В CE ): 30 В
    • Диапазон усиления постоянного тока (h FE ): 110-800
    • Максимальное напряжение коллектор-база (В CB ): 30 В
    • Максимальное напряжение эмиттер-база (VEBO): 5V
    • Низкий уровень шума: <1 0 дБ
    • Макс.Коллекторное рассеивание (ПК): 625 милливатт
    • Максимальная частота перехода (fT): 150 МГц
    • Максимальная температура хранения и эксплуатации Должна быть: от -55 до +150 o C

    Схема применения транзистора BC548:
    • Цепи датчика
    • Предусилители звука
    • Ступени усилителя звука
    • Коммутационная нагрузка до 500 мА
    • Дарлингтонские пары

    Рабочие состояния ИЛИ режимы работы BC548:

    Как и любой другой транзистор, транзистор BC548 работает в трех регионах:

    • Отрезанная область.
    • Область насыщенности.
    • Активная область
    Режимы работы BC548

    (a) Зона отключения

    В области отсечки транзистор работает как разомкнутая цепь или разомкнутый ключ. Базовый, коллекторный и эмиттерный токи в этой области равны нулю. В области отсечки коллекторный и эмиттерный переходы имеют обратное смещение. Следовательно, в области отсечки ток базы, эмиттера и коллектора равны нулю. Это дает

    I C = I E = I B = 0

    здесь I C = ток коллектора, I E = ток эмиттера и I B = базовый ток.

    (б) Область насыщения

    В области насыщения транзистор работает как короткое замыкание или замкнутый ключ. Коллекторный и эмиттерный токи максимальны в этой области. В области насыщения как коллекторный, так и эмиттерный переходы смещены в прямом направлении. Другими словами, транзистор работает как короткозамкнутый или замкнутый переключатель, пропускающий максимальный ток, что означает:

    I C = I E

    здесь I C = ток коллектора и I E = ток эмиттера.

    (в) Активная область

    Активная область находится между областями отсечки и насыщения. В активной области эмиттерный переход транзистора смещен в прямом направлении, а коллекторный переход — в обратном. В активной области ток коллектора в β раз больше тока базы, т. Е.

    I C = β I B

    здесь, I C = ток коллектора

    Β = коэффициент усиления по току

    I B = базовый ток

    Таким образом, ток коллектора увеличивается пропорционально току базы.

    BC548 ТРАНЗИСТОР КАК ПЕРЕКЛЮЧАТЕЛЬ

    Области, отвечающие за работу транзистора в качестве переключателя, — это область насыщения и область отсечки. Когда мы прикладываем достаточно большой ток к базе транзистора, он создает путь, по которому ток коллектора проходит через базу по направлению к эмиттеру.

    Чтобы использовать транзистор в качестве переключателя, он должен быть переведен в область насыщения с достаточным базовым током. И транзистор работает как закрытый ключ в области насыщения.

    Транзистор как замкнутый переключатель

    Как только положительный сигнал (в виде напряжения и тока) снимается с базы транзистора, электрический ток между коллектором и эмиттером становится нулевым. И транзистор ведет себя как разомкнутый ключ под зоной отсечки.

    Транзистор как открытый переключатель

    Это просто означает, что если мы подадим сигнал (напряжение / ток) на коллектор и эмиттер, но не на базу, транзистор не будет работать.Но небольшого сигнала по базе достаточно, чтобы он заработал.

    ТРАНЗИСТОР BC548 КАК УСИЛИТЕЛЬ

    Транзистор действует как усилитель, увеличивая силу слабого сигнала, подаваемого на его базу. Транзисторы работают как усилители в активной или линейной области. На приведенном ниже рисунке показано, как использовать транзистор в качестве усилителя эмиттера.

    Транзистор BC548 как усилитель

    ** Источник изображения: Instrumentationtools

    В этой области с увеличением тока базы пропорционально увеличивается и ток коллектора по формуле:

    I C = β I B

    Здесь I C = ток коллектора

    Β = коэффициент усиления по току

    I B = базовый ток

    Таким образом, малый входной сигнал дает большой выходной сигнал, что означает, что транзистор работает как усилитель.

    Читать Аналогичную статью:

    | Распиновка, характеристики и применение транзистора BC547

    Нравится:

    Нравится Загрузка …

    Связанные

    Ошибка 404 — Electronicos Caldas

    Todos лос fabricantes3M4UconAavidAdafruit IndustriesAdvanced Acoustic TechnologyAGS-TECHaifMANAIM — American Iron и MetalAirpaxAllegro MicroSystemsAmerican Pro CableAmphenolams AGAnalog DevicesAosong ElectronicsArduinoASC Electronica — MagomAtmel (Microchip) Atten InstrumentsAVXB & F крепежей SupplyBBJBoschBournsBud IndustriesBurr Brown (Texas Instruments) CDILCentral SemiconductorCoilcraftComchipCoto TechnologyCRCCrydomCTCCTSCW Industries (Electro переключатель Corp.) CYGD-SUNDB UnlimitedDC ComponentsDeek-RobotDFRobotDiesel ToolsDigiDigilentDiodes Inc.DK ElectronicsEICElecFreaksElectronicas LaserElektorEnergizerEPCOSEspressif SystemsEST — Marushin electric mfg. coEvereadyEverlightExarFairchild Semiconductor (ON Semiconductor) FastronFreescaleFTDI ChipFujitsuFunduinoG-НОР ElectronicsGeekcreitGeneral Semiconductor (Vishay) GoldStarGoldSun ElectronicsGood-ArkGP BatteriesHammond ManufacturingHanwei ElectronicsHarris SemiconductorHelitrimHirose ElectricHitachiHoneywellInfineonIntelInterlink ElectronicsInternational Выпрямитель (Infineon) IntersilIsocom ComponentsIxysJaltechJCJHDJIHJIKJLJohnson ElectronicKeil ToolsKemetKerun OptoelectronicsKeystone ElectronicsKingbrightKinguangKoa Шпеер ElectronicsKobitoneLedTechLEKOLIGITEKLimingLite-OnLittelfuseLongtech OpticsLumexMagneticsMallory SonalertMaximMaxlinMazhida MotorMCCMCM ElectronicsMean WellMeasurement SpecialtiesMIC Группа RectifiersMicro ElectronicsMicro-Измерения (Vishay) MicrochipMicrosemiMikroElektronikaMilone TechnologiesMitsubishi ElectricMitsumiMolexMotorolaMulticompNational Semiconductor (Texas Instruments) NECNew Jersey Semiconductor (NJS) NexperiaNiceRFNiteo ToolsNM — Nabonasar MartinezNMB Tech гий (Minebea) NTENXP SemiconductorsOhmiteOlimexOmronON SemiconductorON Shore Технология — OSTOptekaOsblackOsramPanasonicParallaxPHILIPSPiFacePololuPowerhousePrinted ElectronicsPRO-ELECpro-SIGNALPro-Wave ElectronicsQin Gen ElectronicQT OptoelectronicsRaltronRaspberry Pi FoundationRCARectronRenesasRohm SemiconductorRollerSamsungSanDiskScanbrikSeeed StudioSemtechSenba Оптические и ElectronicSEP ElectronicSharp MicroelectronicsShuo XingSigneticsSinotechSolid государственный Inc.

    Похожие записи

    05.09.2023 0

    Coocox: CooCox. Текущее состояние дел. / CoIDE / Pluslab

    05.09.2023 0

    Приборы для измерения давления жидкости: Манометр — из чего состоит? Виды и типы

    05.09.2023 0

    Регулируемая индуктивность: Регулируемая катушка индуктивности на кольцевом сердечнике

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
