Bc547C параметры. BC547C транзистор: характеристики, параметры и применение

Какие основные характеристики транзистора BC547C. Каковы его ключевые параметры и области применения. Где можно найти даташит BC547C. Какие аналоги существуют для этого транзистора.

Основные характеристики транзистора BC547C

BC547C — это биполярный NPN транзистор общего назначения, широко используемый в электронике. Вот его ключевые характеристики:

• Тип: NPN биполярный транзистор
• Максимальное напряжение коллектор-эмиттер: 45 В
• Максимальный ток коллектора: 100 мА
• Коэффициент усиления по току (hFE): 420-800
• Максимальная рассеиваемая мощность: 500 мВт
• Граничная частота: 300 МГц
• Корпус: TO-92

BC547C отличается высоким коэффициентом усиления и низким уровнем шума, что делает его подходящим для широкого спектра применений в маломощной электронике.

Параметры и цоколевка транзистора BC547C

Рассмотрим подробнее основные параметры и цоколевку BC547C:

Электрические параметры:

• VCEO (макс. напряжение коллектор-эмиттер): 45 В
• VCBO (макс. напряжение коллектор-база): 50 В
• VEBO (макс. напряжение эмиттер-база): 6 В
• IC (макс. постоянный ток коллектора): 100 мА
• hFE (коэффициент усиления по току): 420-800 при VCE = 5 В, IC = 2 мА
• fT (граничная частота): 300 МГц
• Cob (емкость коллекторного перехода): 4 пФ

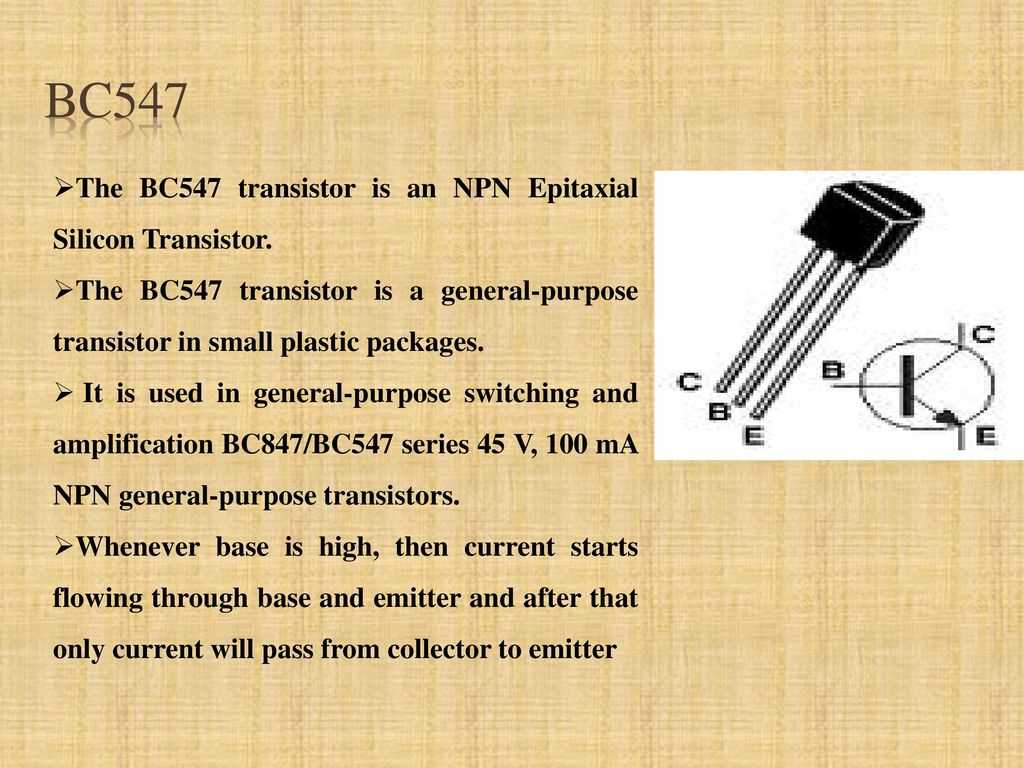

Цоколевка BC547C:

Транзистор BC547C выпускается в корпусе TO-92 с тремя выводами:

1. Коллектор (C)
2. База (B)
3. Эмиттер (E)

При взгляде на плоскую сторону корпуса, выводы расположены слева направо в порядке: коллектор, база, эмиттер.

Области применения транзистора BC547C

BC547C находит широкое применение в различных электронных устройствах благодаря своим характеристикам:

• Усилители малых сигналов
• Переключающие схемы
• Цифровые логические схемы
• Источники питания и стабилизаторы напряжения
• Аудиоусилители
• Датчики и измерительные приборы
• Бытовая электроника
• Светодиодные драйверы

Транзистор BC547C особенно хорошо подходит для маломощных приложений, где требуется высокое усиление и низкий уровень шума.

Аналоги транзистора BC547C

Существует ряд транзисторов, которые могут использоваться в качестве замены BC547C в большинстве схем:

• 2N3904 — популярный американский аналог
• BC337 — схожий по характеристикам европейский транзистор
• 2N2222 — широко распространенный универсальный NPN транзистор
• BC548 — очень близкий аналог с немного меньшим коэффициентом усиления
• BC549 — низкошумящий вариант с похожими характеристиками
• KT3102 — советский/российский аналог

При замене важно учитывать не только электрические параметры, но и физические размеры корпуса транзистора.

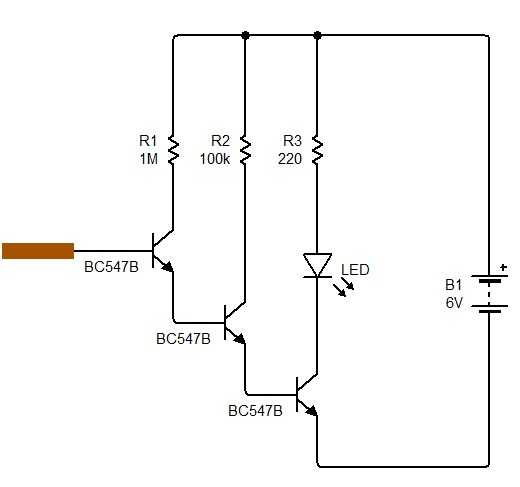

Как правильно использовать BC547C в схемах

Для эффективного использования BC547C в электронных схемах следует учитывать несколько ключевых моментов:

1. Соблюдение максимальных параметров: Никогда не превышайте максимально допустимые значения напряжения и тока, указанные в документации.
2. Правильное смещение: Обеспечьте корректное смещение базы для работы транзистора в активном режиме.
3. Температурная стабилизация: При необходимости используйте схемы температурной компенсации для стабильной работы.
4. Защита от перенапряжений: В схемах с индуктивной нагрузкой предусмотрите защиту от выбросов напряжения.
5. Охлаждение: При работе с токами, близкими к максимальным, обеспечьте адекватное охлаждение транзистора.

Соблюдение этих правил поможет избежать выхода транзистора из строя и обеспечит его долгую и надежную работу в вашем устройстве.

Особенности моделирования схем с BC547C

При моделировании электронных схем с использованием BC547C в программах SPICE важно учитывать следующие аспекты:

• Выбор правильной модели: Используйте актуальную SPICE-модель BC547C от производителя или проверенную модель из библиотек симулятора.
• Учет паразитных параметров: При высокочастотном моделировании не забывайте о паразитных емкостях и индуктивностях выводов транзистора.
• Температурные эффекты: Включите в модель температурную зависимость параметров для более точного моделирования в различных условиях.
• Вариация параметров: Помните, что реальные транзисторы имеют разброс характеристик. Проводите анализ с учетом допусков на параметры.

Корректное моделирование позволит предсказать поведение схемы и оптимизировать ее работу еще на этапе проектирования.

Сравнение BC547C с другими транзисторами серии BC54x

BC547C является частью семейства транзисторов BC54x. Давайте сравним его с другими представителями этой серии:

Модель	hFE (мин-макс)	IC макс	VCEO
BC547A	110-220	100 мА	45 В
BC547B	200-450	100 мА	45 В
BC547C	420-800	100 мА	45 В

Как видно из таблицы, основное отличие BC547C от других моделей серии — это более высокий коэффициент усиления по току (hFE). Это делает BC547C предпочтительным выбором для схем, где требуется высокое усиление при малых токах базы.

C547C BC547C транзистор біполярний NPN 45В 100мА

₴5.00

Стан: нові.

Кількість можете обрати самостійно.

139 в наявності

C547C BC547C транзистор біполярний NPN 45В 100мА кількість

Категорія: Транзистори Позначки: c547c, транзистор біполярний

• Опис
• Відгуки (0)

Опис

Номер деталі: BC547C, маркування: C547C

Функція: Транзистори загального призначення – 45 В, 100 мА NPN.

Корпус: SOT54, тип TO-92
PNP комплементарна пара до BC547C – BC557C.

Розпіновка BC547C, C547C

Застосування:
■ Добре підходить для телевізорів та побутової техніки.
■ Транзистори з малим навантаженням з високим підсиленням та низькою напругою насичення.

Даташит BC547C C547C з точними параметрами та характеристиками можна завантажити тут:

Даташит на bc547c

Магазин:

Телефони для зв’язку:
+38(050)-59-68-695 (Vodafone)
+38(099)17-45-45-8 (ТІЛЬКИ VIBER, якщо номер вище недоступний)
+38(0342)717-001(Робочий)

Адреса магазину: м. Івано-Франківськ, вул. Бельведерська 10, Ретро Магазин Радіотоварів

Час роботи:
Понеділок—П’ятниця: 9:00–16:00.
Субота: 9:00–13:00.
Неділя — вихідний!
Електронна пошта:
[email protected]
Пишіть нам в формі зворотнього зв’язку!

Інформація для Покупців:

•  Відправляємо як і по передОплаті так і по післяОплаті(накладений платіж)!
•  Запитуйте все що Цікавить! Максимально швидко і якісно постараємось надати вичерпну відповідь!
•  Робимо додаткові фото чи відео без проблем! (по запиту)
•  Кількість товару, що цікавить уточнюйте, може бути більша кількість товару в наявності!
•  Товари(лоти, оголошення) комбінуємо в одну посилку, щоб Вам було менше платити за доставку!
•  Упаковуємо Товар самі надійно, щоб все доїхало ціле та не ушкоджене та щоб Ви не переплачували за доставку!

Про сайт

Веб-сайт Магазину Радянських Радіодеталей та Радіотоварів і Ретро Техніки в Івано-Франківську

— Запитуйте, далеко не всі товари які є в наявності викладено на сайт!
— Всі Товари відправляємо!
— Приймаємо пропозиції по товарам(торг та інші пропозиції).
— Кількість уточнюйте, якщо цікавить більше!
— Є самовивіз, можна забрати в магазині.
— Замовлення тільки за телефоном що Ви бачите вище!
— Робимо додаткові фото чи відео чи інформація про товар по запиту!

Останні пости в блозі:

Наші партнери:

Ви переглядаєте: C547C BC547C транзистор біполярний NPN 45В 100мА

₴5.00

Додати в кошик

отзывы, фото и характеристики на Aredi.ru

На нашем сайте отображены товары, которые автоматически импортируются с сайта allegro.pl и переводятся на русский язык.

Так как мы не являемся продавцами товара, который отображен на нашем сайте, мы не можем обладать всей информацией о том или ином товаре. Дополнительную информацию о товарах можно узнать несколькими способами:

1. Подробно ознакомиться с описанием. Обычно вся необходимая информация находится в официальном описании на странице лота.

2. Если интересующей вас информации в описании не оказалось, можно задать вопрос напрямую продавцу. Он ответит вам в течение одного рабочего дня.

3. Если вы обладаете богатым опытом серфинга в интернете, возможно, вы сможете найти информацию о данном товаре на различных форумах и других интернет-ресурсах, воспользовавшись глобальными службами интернет-поиска.

4. Если вы не владеете языком или не желаете уточнить информацию по какой-либо другой причине, пожалуйста, обращайтесь к нам — мы с радостью вам поможем. Для того, чтобы мы задали вопрос продавцу, оформите заказ и в комментариях к товару пропишите интересующие вопросы. В течении дня мы сделаем запрос продавцу, комментарии появятся в личном кабинете.

Точный вес товара становится известным, только когда товар поступает на склад. Узнать примерный вес товара можно характеристиках товара, но не все продавцы его пишут.

Избежать некачественного товара можно путем тщательного отбора продавцов, т. е. старайтесь не гнаться за дешевыми товарами, которые продаются у продавцов с низким рейтингом. Доверяйте только проверенным интернет-магазинам. Если вы покупаете товар и сомневаетесь в надёжности продавца, то лучше заказать дополнительные фотографии.

1.​​Ищите по ключевым словам, уточняйте по каталогу слева

Допустим, вы хотите найти фару для AUDI, но поисковик выдает много результатов, тогда нужно будет в поисковую строку ввести точную марку автомобиля, потом в списке категорий, который находится слева, выберите новую категорию (Автозапчасти — Запчасти для легковых авто – Освещение- Фары передние фары). После, из предъявленного списка нужно выбрать нужный лот.

2. Сократите запрос

Например, вам понадобилось найти переднее правое крыло на KIA Sportage 2015 года, не пишите в поисковой строке полное наименование, а напишите крыло KIA Sportage 15 . Поисковая система скажет «спасибо» за короткий четкий вопрос, который можно редактировать с учетом выданных поисковиком результатов.

3. Используйте аналогичные сочетания слов и синонимы

Система сможет не понять какое-либо сочетание слов и перевести его неправильно. Например, у запроса «стол для компьютера» более 700 лотов, тогда как у запроса «компьютерный стол» всего 10.

4. Не допускайте ошибок в названиях, используйте​​всегда​​оригинальное наименование​​продукта

Если вы, например, ищете стекло на ваш смартфон, нужно забивать «стекло на xiaomi redmi 4 pro», а не «стекло на сяоми редми 4 про».

5. Сокращения и аббревиатуры пишите по-английски

Если приводить пример, то словосочетание «ступица бмв е65» выдаст отсутствие результатов из-за того, что в e65 буква е русская. Система этого не понимает. Чтобы автоматика распознала ваш запрос, нужно ввести то же самое, но на английском — «ступица BMW e65».

6. Мало результатов? Ищите не только в названии объявления, но и в описании!

Не все продавцы пишут в названии объявления нужные параметры для поиска, поэтому воспользуйтесь функцией поиска в описании объявления! Например, вы ищите турбину и знаете ее номер «711006-9004S», вставьте в поисковую строку номер, выберете галочкой “искать в описании” — система выдаст намного больше результатов!

7. Смело ищите на польском, если знаете название нужной вещи на этом языке

Вы также можете попробовать использовать Яндекс или Google переводчики для этих целей. Помните, что если возникли неразрешимые проблемы с поиском, вы всегда можете обратиться к нам за помощью.

транзисторов — модели PSpice для BC547C, BC557C, BF245A, BC548C и BD135-16

спросил 2 года 4 месяца назад

Изменено 2 года, 4 месяца назад

Просмотрено 3к раз

\$\начало группы\$

Я пытаюсь сделать эту схему в OrCAD Capture CIS, чтобы смоделировать ее в spice:

Я нашел резисторы и конденсаторы в АНАЛОГОВОЙ библиотеке. Я также нашел все транзисторы, кроме Q3, в библиотеке TRANSISTOR, но ни один из них не имеет модели SPICE, поэтому я не могу провести моделирование. Что я могу сделать? Я нашел несколько транзисторов в библиотеке EVAL, но это не то, что я ищу \$\конечная группа\$

6

\$\начало группы\$

 .модель BF245A NJF(Beta=1,754 м Betatce=-.5 Rd=1 Rs=1 Lambda=2,667 м Vto=-1,409
        + Vtotc=-2,5m Is=33,57f Isr=322,4f N=1 Nr=2 Xti=3 Alpha=311,7
        + Vk=243.6 Cgd=3.35p M=.3622 Pb=1 FC=.5 Cgs=3.736p KF=13.56E-18
        + Аф=1)
    *---------------------------------------------------------------- --------------------------------------------------
            .МОДЕЛЬ BD139 NPN (IS=2.3985E-13 BF=244.9 NF=1.0 BR=78.11 NR=1.007 ISE=1.0471E-14
        + NE=1,2 ISC=1,9314E-11 NC=1,45 VAF=98,5 VAR=7,46 IKF=1,1863 IKR=0,1445 RB=2,14 RBM=0,001
        + IRB=0,031 RE=0,0832 RC=0,01 CJE=2,92702E-10 VJE=0,67412 MJE=0,3300 FC=0,5 CJC=4,8831E-11
        + VJC=0,5258 MJC=0,3928 XCJC=0,5287 XTB=1,1398 EG=1,2105 XTI=3,0)
        *$
        *---------------------------------------------------------------- ------
        .
  МОДЕЛЬ BD140 PNP (IS=2.9537E-13 BF=201.4 NF=1.0 BR=23.765 NR=1.021 ISE=1.8002E-13 NE=1.5
        + ISC=7,0433E-12 NC=1,38 VAF=137,0 VAR=8,41 IKF=1,0993 IKR=0,10 RB=1,98 RBM=0,01 IRB=0,011
        + RE=0,1109 RC=0,01 CJE=2,1982E-10 VJE=0,7211 MJE=0,3685 FC=0,5 CJC=6,8291E-11 VJC=0,5499
        + MJC=0,3668 XCJC=0,5287 XTB=1,4883 EG=1,2343 XTI=3,0)
        *$
*---------------------------------------------------------------- ----------------------
.МОДЕЛЬ BC559C PNP (IS=10,2F NF=1 BF=650 VAF=98,6 IKF=60M ISE=2,02P NE=2
+ BR=4 NR=1 VAR=20 IKR=90M RE=0,515 RB=2,06 RC=0,206 XTB=1,5 XTF=50 Xti=3
+ CJE=7,46P VJE=1,1 MJE=0,5 CJC=5,21P VJC=0,3 MJC=0,3 TF=636P TR=442N)
*$
*---------------------------------------------------------------- ----------------------
.модель BC549C NPN(Bf=490 Br=2,9 Cjc=5,5p Cje=12p Eg=1,1 Fc=0,5 IkF=0,1500 Ikr=6
+ Is=8f Isc=7p Ise=100f Itf=1,4 Mjc=0,31 Mje=0,7 Nc=1,5 Ne=1,8
+ Nk=0,63 Rc=1,12 Tf=420p Tr=10n Vaf=24 Vjc=0,5 Vje=0,5 Vtf=12
+ Xtb=1,5 Xtf=50 Xti=3)
*
*$


Эти модели подойдут, просто скопируйте их в свою библиотеку EVAL.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Модель стороннего производителя

Модель стороннего производителя

В этом разделе объясняются основы добавления сторонней модели в LTspice XVII.

В основном существует два типа сторонних моделей SPICE: те, которые описываются оператором .MODEL, и те, которые определяются с помощью .SUBCKT.

Модели, представленные в виде утверждений .MODEL, предназначены для встроенных устройств SPICE, таких как диоды и транзисторы. Оператор .MODEL дает параметры для конкретного компонента. Поведение устройства уже известно SPICE, нужно только указать параметры, чтобы закончить определение электрических характеристик компонента.

С другой стороны, модели, заданные операторами .SUBCKT, определяют смоделированный компонент набором схем встроенных устройств SPICE. Например, SPICE-модель операционного усилителя будет представлена ​​как подсхема.

Способ включения модели в LTspice зависит от того, задается ли модель в виде инструкции . MODEL или .SUBCKT.

Пример NPN-транзистора, определенного оператором .MODEL:

1. Добавьте на схему экземпляр символа NPN.

2. Измените значение «NPN» на «BC547C», чтобы оно совпадало с именем, используемым в целевом операторе .MODEL.

3. Теперь либо

3a) Добавьте в схему оператор .MODEL BC547C… в качестве директивы SPICE.

или

3b) Если у вас есть файл bipol.lib, содержащий ваш .MODEL BC547C… (другие модели также могут быть в этом файле), добавьте директиву SPICE «.INCLUDE bipol.lib» на свою схему. Обратите внимание, что «bipol.lib» должно быть полным именем с любыми расширениями файлов и что Проводник Windows по умолчанию не показывает расширение файла. Таким образом, если у вас есть файл с именем «bipol.lib.txt», который вы можете редактировать/просматривать в блокноте, а проводник Windows показывает, что файл завершается как «bipol.lib». Директива SPICE для включения этого файла — «. inc bipol.lib.txt» Если вы использовали «.inc bipol.lib», вы получите сообщение об ошибке, что этот файл не может быть найден.

или

3c) В качестве альтернативы вы можете добавить оператор .MODEL BC547C… в файл, который обычно устанавливается в %HOMEPATH%\Documents\LTspiceXVII\lib\cmp\standard.bjt. Если вы это сделаете, вы автоматически увидите модель, поскольку выбор был сделан при редактировании NPN-транзистора. Если вы редактируете этот файл standard.bjt вне LTspice, вам придется перезапустить LTspice, чтобы он заметил, что файл был изменен.

Пример для 5-выводного операционного усилителя. Это будет определено с помощью оператора .SUBCKT:

1. Добавьте на схему экземпляр символа opamp2.

2. Измените значение «opamp2» на «TL072» на схеме, чтобы оно совпадало с именем .SUBCKT.

3. Либо

3a) Вставьте определение «.SUBCKT TL072 ….. .ENDS» как одну многострочную директиву SPICE в вашу схему.

или

3b) Если у вас есть файл с именем «TI.lib», содержащий определение подсхемы TL072 (он будет выглядеть как строка, начинающаяся с «.SUBCKT TL072…»), добавьте директиву SPICE «.INCLUDE TI.lib». «к схеме.

Можно создать новый символ и запрограммировать его на автоматическое включение необходимой модели для моделирования всякий раз, когда он используется на схеме. См. раздел справки Захват схемы=>Создание новых символов.

Можно создать автоматически сгенерированный символ, который корректно соединяется с произвольной сторонней моделью, и запрограммировать его так, чтобы он включал необходимую модель для моделирования всякий раз, когда он появляется на схеме. См. раздел справки Захват схемы=>Создание новых символов. Для большинства пользователей это единственный метод добавления новых моделей, определенных как подсхемы, поскольку все детали обрабатываются за вас.

Пример для 3-контактного NPN-транзистора, но определенного оператором . SUBCKT:

1. Добавьте на схему экземпляр символа NPN.

2. Наведите курсор на тело только что размещенного экземпляра символа NPN. Нажмите Правую кнопку мыши. Появится диалоговое окно. Измените префикс: QN на префикс: X. Это приводит к тому, что этот экземпляр символа заносится в список цепей как подсхема, а не собственный биполярный транзистор.

3. Измените значение «NPN» на «BFG135», чтобы оно совпадало с именем, указанным в строке .SUBCKT.

4. Затем либо

4a) Добавьте строки .SUBCKT BFG135 к вашей схеме

или

4b) Если у вас есть файл Phil.lib, содержащий ваш .SUBCKT BFG135 …. (в этом файле могут быть и другие), то вам необходимо добавить директиву SPICE .INCLUDE Phil.lib

Одним из аспектов добавления модели .SUBCKT в LTspice является то, что вам нужно, чтобы символ, используемый для вызова подсхемы, и модель согласовали один и тот же порядок контактов/портов в списке соединений.
