Микросхемы ТТЛ (74…).
На рисунке показана схема самого распространенного логического элемента — основы микросхем серии К155 и ее зарубежного аналога — серии 74. Эти серии принято называть стандартными (СТТЛ). Логический элемент микросхем серии К155 имеет среднее быстродействие tзд,р,ср.= 13 нс. и среднее значение тока потребления Iпот = 1,5…2 мА. Таким образом, энергия, затрачиваемая этим элементом на перенос одного бита информации, примерно 100 пДж.
Для обеспечения выходного напряжения высокого уровня U1вых. 2,5 В в схему на рисунке потребовалось добавить диод сдвига уровня VD4, падение напряжения на котором равно 0,7 В. Таким способом была реализована совместимость различных серий ТТЛ по логическим уровням. Микросхемы на основе инвертора, показанного на рисунке (серии К155, К555, К1533, К1531, К134, К131, К531), имеют очень большую номенклатуру и широко применяются.
| ТТЛ серия | Параметр | Нагрузка | ||||
|---|---|---|---|---|---|---|
| Российские | Зарубежные | Pпот. мВт. | tзд.р. нс | Эпот. пДж. | Cн. пФ. | Rн. кОм. |
| К155 КМ155 | 74 | 10 | 9 | 90 | 15 | 0,4 |
| К134 | 74L | 1 | 33 | 33 | 50 | 4 |
| К131 | 74H | 22 | 6 | 132 | 25 | 0,28 |
| К555 | 74LS | 2 | 9,5 | 19 | 15 | 2 |
| К531 | 74S | 19 | 3 | 57 | 15 | 0,28 |
| К1533 | 74ALS | 1,2 | 4 | 4,8 | 15 | 2 |
| К1531 | 74F | 4 | 3 | 12 | 15 | 0,28 |
При совместном использовании микросхем ТТЛ высокоскоростных, стандартных и микромощных следует учитывать, что микросхемы серии К531 дают увеличенный уровень помех по шинам питания из-за больших по силе и коротких по времени импульсов сквозного тока короткого замыкания выходных транзисторов логических элементов.
При совместном применении микросхем серий К155 и К555 помехи невелики.
| Нагружаемый выход |
Число входов-нагрузок из серий | ||
|---|---|---|---|
| К555 (74LS) | К155 (74) | К531 (74S) | |
| К155, КM155, (74) | 40 | 10 | 8 |
| К155, КM155, (74), буферная | 60 | 30 | 24 |
| К555 (74LS) | 20 | 5 | 4 |
| К555 (74LS), буферная | 60 | 15 | 12 |
| К531 (74S) | 50 | 12 | 10 |
| К531 (74S), буферная | 150 | 37 | 30 |
Выходы однокристальных, т.
| Параметр | Условия измерения | К155 | К555 | К531 | К1531 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
Мин. |
Тип. | Макс. | Мин. | Тип. | Макс. | Мин. | Тип. | Макс. | Мин. | Макс. | ||
| U1вх, В схема |
U1вх или U0вх Присутствуют на всех входах | 2 | 2 | 2 | 2 | |||||||
| U0вх, В схема |
0,8 | 0,8 | 0,8 | |||||||||
| U0вых, В схема | Uи.п.= 4,5 В | 0,4 | 0,35 | 0,5 | 0,5 | 0,5 | ||||||
| I0вых= 16 мА | I0вых= 8 мА | I0вых= 20 мА | ||||||||||
| U1вых, В схема |
Uи. п.= 4,5 В |
2,4 | 3,5 | 2,7 | 3,4 | 2,7 | 3,4 | 2,7 | ||||
| I1вых= -0,8 мА | I1вых= -0,4 мА | I1вых= -1 мА | ||||||||||
| I1вых, мкА с ОК схема | U1и.п.= 4,5 В, U1вых=5,5 В | 250 | 100 | 250 | ||||||||
| I1вых, мкА Состояние Z схема |
U1и.п.= 5,5 В, U1вых= 2,4 В на входе разрешения Е1 Uвх= 2 В | 40 | 20 | 50 | ||||||||
| I0вых, мкА Состояние Z схема |
U1и. |
-40 | -20 | -50 | ||||||||
| I1вх, мкА схема | U1и.п.= 5,5 В, U1вх= 2,7 В | 40 | 20 | 50 | 20 | |||||||
| I1вх, max, мА | U1и.п.= 5,5 В, U1вх= 10 В | 1 | 0,1 | 1 | 0,1 | |||||||
| I0вх, мА схема |
U1и.п.= 5,5 В, U0вх= 0,4 В | -1,6 | -0,4 | -2,0 | -0,6 | |||||||
Iк. з., мА | U1и.п.= 5,5 В, U0вых= 0 В | -18 | -55 | -100 | -100 | -60 | -150 | |||||
Транзистор BC547: все, что вам нужно знать
Если вы производитель, вам нравится DIY и электроника, наверняка вам когда-нибудь приходилось использовать BC547 транзистор. Это биполярный переходной транзистор, который был первоначально разработан Philips и Mullard в период с 1963 по 1966 год. Первоначально он был назван по номенклатуре BC108 и имел металлический корпус типа TO-18 (корпус Transistor Outline — тип корпуса 18). Этот корпус был значительно дороже пластикового эквивалента ТО-92, но теплоотвод у первого был лучше.
Позже он будет иметь новую пластиковую оболочку и переименован в код BC148. И он превратился из BC108, BC238, в то, что мы теперь знаем как BC548 с инкапсуляцией дешевле типа ТО-92, и отсюда появились такие варианты, как BC547.
Различия между сериями в основном были инкапсулированы, а внутри остались одинаковые. Кроме того, для его аббревиатуры BC Он показывает, что это кремниевый транзистор (B) для низкой частоты (C).
Есть и другие обозначения, такие как BF, но в этом случае он используется для идентификации транзисторов, используемых для ВЧ (радиочастоты), то есть тех, которые обеспечивают хороший коэффициент усиления на очень высоких частотах.
Индекс
- 1 Обзор семейства BC5xx:
- 2 Особенности BC547:
- 2.1 Прирост:
- 2.2 Частотный отклик:
- 2.3 Эквивалентности и дополнения:
Обзор семейства BC5xx:
BC547 принадлежит к семейству транзисторов с аналогичными характеристиками, что и BC546, BC548, BC549 и BC550. Все они имеют тип биполярного или биполярного перехода (BJT для Bipolar Junction Transistor).
То есть они не являются полевыми транзисторами, такими как полевые транзисторы, фототранзисторы с управлением светом и т. Д. Эти типы биполярных транзисторов изготовлены из таких материалов, как германий, кремний или арсенид галлия.
Название биполярных происходит от того факта, что они образуют 2 PN перехода, поскольку транзисторы имеют три полупроводниковых слоя, расположенных двумя возможными способами: NPN и PNP
POPESQ® — 20 штук х…
Нет оценок
Тем не менее, если мы сосредоточимся на семье, различия между всеми участниками это довольно мягко.
Инкапсуляция у всех одинаковая, SOT54 или TO-92. Но каждый из них оптимизирован для определенного типа задач:
- BC546: на высокое напряжение (до 65В).
- BC547: также для высокого напряжения (45 В)
- BC548: для нормальных напряжений до 30в.
- BC549: аналогичен BC548, но с низким уровнем шума для более ответственных приложений или чувствителен к электронному шуму. Например, аудиосистемы Hi-Fi.
- BC550: аналогичен первым двум, то есть для высокого напряжения (45 В), но был улучшен для обеспечения низкого уровня шума.
Все они имеют три контакта, что логично в транзисторах. Чтобы идентифицировать их, мы должны смотреть на него со скошенной или плоской поверхности оболочки, то есть оставляя закругленную грань для другой стороны. Таким образом, слева направо контакты: коллектор — база — эмиттер.
- Colector: это металлический стержень или стержень, контактирующий с областью, менее легированной, чем эмиттер.
В данном случае это зона N. - Система исчисления: это штифт или металлический контакт, подключенный к средней зоне, который должен быть очень тонким. В данном случае это зона P.
- передатчик: контакт, подключенный к другому концу (в данном случае зона N), который должен быть высоколегированной областью, чтобы обеспечить наибольшее количество носителей тока.
В данном случае это зона N.Как только это станет известно, мы лучше поймем, как работает транзистор BC. В конкретном случае BC5xx выходные токи до 100 мА. То есть это будет максимальная интенсивность, которая может течь между коллектором и эмиттером, управляемая базой, как если бы это был переключатель. В случае максимально допустимых напряжений, это зависит от модели, как мы видели.
Помните, что максимальная сила тока 100 мА предназначена только для постоянный ток, поскольку для переменного тока с точечными кратковременными пиками он может достигать 200 мА без разрушения транзистора.
Однако некоторые производители, такие как мифический и исторический Fairchild, даже построили модели BC547, которые могут достигать 500 мА, даже если это нестандартно. Так что, возможно, вы можете найти спецификации BC547 с напряжениями, несколько отличными от указанных здесь …
Особенности BC547:
Узнав о некоторых общих чертах с членами семьи, давайте сосредоточимся на некоторых величинах и особенности BC547.
Прирост:
La текущий прирост, когда мы говорим об общей базе, это примерно коэффициент усиления по току от эмиттера до коллектора в прямой активной области, всегда меньше 1. В случае BC548, как и его братьев по семейству, они имеют очень хороший коэффициент усиления. между 110 и 800 hFE для постоянного тока. Обычно это указывается с дополнительной буквой в конце номенклатуры, которая указывает диапазон усиления с учетом допуска устройства. Если такой буквы нет, то это может быть любая буква в указанном мною диапазоне.
Например:
- BC547: между 110-800hFE.
- БК547А: между 110-220hFE.
- BC547B: между 200-450hFE.
- BC547C: между 450-800hFE.
То есть производитель рассчитывает, что она будет между этими диапазонами, но неизвестно, какова именно реальная прибыль, поэтому мы должны поставить себя в худший случай когда мы проектируем схему. Таким образом, гарантируется, что схема работает, даже если коэффициент усиления является минимумом диапазона, а также гарантируется, что схема будет продолжать работать, если мы заменим упомянутый транзистор. Представьте, что вы разработали схему так, чтобы она работала с минимум 200hFE, и у вас есть BC547B, но вы решили заменить его на BC547A или BC547, он может не достичь этой скорости и не будет работать … С другой стороны стороны, если вы сделаете так, чтобы он работал со 110, то либо у вас сработает.
Частотный отклик:
POPESQ® — 20 штук х.
..
Нет оценок
La частотный отклик это очень важно для усилителей. Амплитудно-частотная характеристика транзистора будет зависеть от того, сможет ли он работать с той или иной частотой. Это что-то напомнит вам, если вы изучали такие темы, как частотные фильтры высоких и низких частот, верно? В случае с семейством, представленным здесь, и, следовательно, с BC547, они имеют хорошую частотную характеристику и могут работать на частотах между 150 и 300 МГц.
Обычно в радиокомпоненты Полная информация о транзисторе предоставлена производителями, включая график частотной характеристики. Эти документы можно загрузить в формате PDF с официальных сайтов производителей устройств, и там вы найдете значения. Вы увидите частотную характеристику с инициалами fT.
Эти максимальные частоты гарантируют, что транзистор усилить хотя бы 1, поскольку чем выше частота, тем меньше усиление транзистора за счет емкостной его части.
Выше этих приемлемых частот транзистор может иметь очень небольшое усиление или не иметь его вообще, поэтому он не выполняет компенсацию.
Эквивалентности и дополнения:
Вы можете оказаться перед дилеммой: используйте другой тип транзистора или дополняет BC547 в цепи. Вот почему мы собираемся показать некоторые эквиваленты или антагонисты.- Эквиваленты:
- Аналогичный: эквивалентный транзистор для монтажа на монтажной плате будет 2N2222 или PN2222, которому мы посвятим отдельную статью. Но будьте осторожны! В случае мифического 2N2222 контакты эмиттера и коллектора поменяны местами. То есть это будет эмиттер-база-коллектор, а не коллектор-база-эмиттер. Следовательно, вы должны сварить его или повернуть на 180 ° относительно того, как у вас был BC547.
- SMDЕсли вам нужен аналог BC547 для поверхностного монтажа для печатных схем или печатных плат меньшего размера, то вам нужен BC487, инкапсулированный под SOT23. Это позволило бы избежать пластины с отверстиями для монтажа и пайки. Кстати, если вы ищете эквивалентные биполярные транзисторы для других членов семейства, вы можете проверить BC846, BC848, BC849 и BC850. То есть замените BC4xx на эквивалентный BC8xx.
- Дополнительный: Другая ситуация, которая может возникнуть, заключается в том, что вам нужно обратное, то есть PNP вместо NPN. В этом случае правильным будет BC557. Чтобы найти дополнительные предметы для остальных членов семьи, вы можете использовать BC5xx, например: BC556, BC558, BC559 и BC560.
Это позволило бы избежать пластины с отверстиями для монтажа и пайки. Кстати, если вы ищете эквивалентные биполярные транзисторы для других членов семейства, вы можете проверить BC846, BC848, BC849 и BC850. То есть замените BC4xx на эквивалентный BC8xx.Надеюсь, этот пост помог вам и следующий будет PN2222.
Распиновка транзистора
BC548, эквивалент, работа в качестве усилителя/переключателя и техническое описание
16 марта 2018 — 0 комментариев
Номер контакта | Имя контакта | Описание |
1 | Коллектор | Ток протекает через коллектор |
2 | Базовый | Управляет смещением транзистора |
3 | Излучатель | Утечка тока через эмиттер |
Характеристики транзистора BC548
- Биполярный транзистор NPN
- Коэффициент усиления по постоянному току (hFE) не более 800
- Непрерывный ток коллектора (IC) составляет 500 мА
- Базовое напряжение эмиттера (VBE) составляет 5 В
- Базовый ток (IB) составляет максимум 5 мА
- Доступен в пакете To-92
Примечание.
Полную техническую информацию можно найти в техническом описании транзистора BC548 в конце этой страницы.
BC547
BC548 Эквивалентные транзисторыBC549, BC636, BC639, 2N2222222222222222. 2N, 2N, 2N, 2N, 2N, 2N, 2N, 2N, 2N, 2N, 2N, 2N, 2N, 2N, 2N, 2, 2, 2, 222222222, 2N, 2, 2, 2222222222, 2N, 2N, 2N, 2, 2, 2922, 222222, 2222222, 2, 29222222, 2, 29222222,
., 2N3055, 2N3904, 2N3906, 2SC5200
Краткое описание BC548
быть закрытым (смещенным вперед), когда сигнал подается на базовый контакт. BC548 имеет значение усиления от 110 до 800 , это значение определяет мощность усиления транзистора. Максимальный ток, который может протекать через вывод коллектора, составляет 500 мА, поэтому мы не можем подключать нагрузки, потребляющие более 500 мА, с помощью этого транзистора. Чтобы сместить транзистор, мы должны подать ток на базовый вывод, этот ток (I B ) должен быть ограничен 5 мА.
Когда этот транзистор полностью смещен, он может пропускать максимум 500 мА через коллектор и эмиттер. Этот этап называется областью насыщения, и типичное напряжение, допустимое между коллектором-эмиттером (V CE ) или базой-эмиттером (V BE ), может составлять 200 и 900 мВ соответственно. Когда ток базы удаляется, транзистор полностью закрывается, этот этап называется областью отсечки, а напряжение базы-эмиттера может составлять около 660 мВ.
BC548 в качестве переключателя
Когда транзистор используется в качестве переключателя , он работает в области насыщения и отсечки, как описано выше. Как уже говорилось, транзистор будет действовать как разомкнутый ключ во время прямого смещения и как замкнутый переключатель во время обратного смещения, это смещение может быть достигнуто путем подачи требуемой величины тока на базовый вывод. Как уже упоминалось, ток смещения должен быть не более 5 мА.
Все, что превышает 5 мА, убьет транзистор; следовательно, последовательно с базовым выводом всегда добавляется резистор для ограничения тока. Номинал этого резистора (R B ) можно рассчитать по приведенной ниже формуле.
R B = V BE / I B
Где значение V BE должно быть 5 В для BC548 и тока базы (I B зависит от тока коллектора (I C ) Значение I B не должно превышать 5 мА
BC547 в качестве усилителя
Транзисторы A действуют как усилитель при работе в активной области.Он может усиливать мощность, напряжение и ток при различных конфигурациях.
Некоторые из конфигураций, используемых в схемах усилителя:
- Усилитель с общим эмиттером
- Усилитель с общим коллектором
- Усилитель с общей базой
Из вышеперечисленных типов тип общего эмиттера является популярной и наиболее часто используемой конфигурацией.
При использовании в качестве усилителя усиление по постоянному току транзистора можно рассчитать по приведенным ниже формулам
. Коэффициент усиления постоянного тока = ток коллектора (I C ) / Базовый ток (I B )

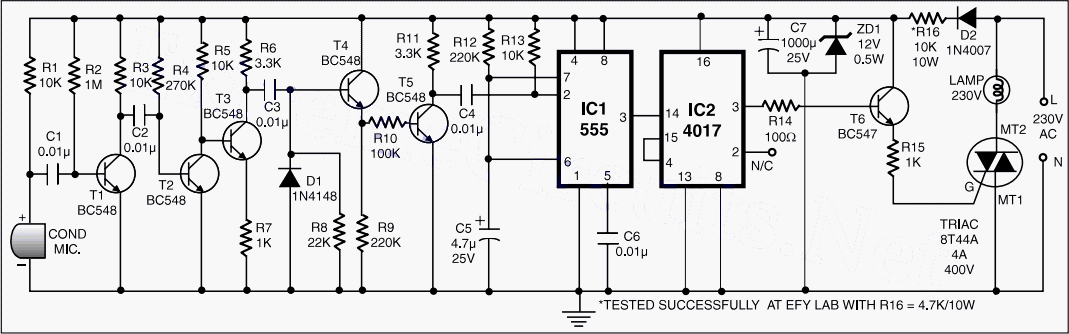

Приложения
- Модули драйверов, такие как драйвер реле, драйвер светодиодов и т. д.
- Усилительные модули, такие как аудиоусилители, усилители сигналов и т. д.
- Пара Дарлингтона
2D-модель и размеры
Если вы проектируете печатную плату или плату Perf с этим компонентом, следующее изображение из таблицы данных будет полезно, чтобы узнать его тип упаковки и размеры.
Теги
Транзистор NPN
Транзистор
Транзистор
BC548 Распиновка, технические характеристики, техническое описание и применение
BC458 — это NPN-транзистор общего назначения, используемый во многих электронных проектах и устройствах.
Транзистор BC548 используется для усиления и переключения в электрических цепях. Как и любой другой NPN-транзистор, он состоит из трех выводов: коллектора, базы и эмиттера.
Table Of Contents
- BC548 Transistor Pinout
- BC548 Transistor Datasheet
- Features / technical specifications:
- Circuit Applications of BC548 transistor:
Некоторые другие широко используемые заменители BC458: BC549 , BC547 , 2N3904, BC108, BC550, BC546, 2N2222, BC548 DADISTOR DATASHEET 7774 BC548 DATASHIEL
Другими словами, транзистор работает как короткозамкнутый или закрытый ключ, пропускающий максимальный ток, что означает:
Когда мы подаем достаточно большой ток на базу транзистора, он создает путь для тока коллектора, который проходит через базу к эмиттеру.
