Обзор транзистора BC807-40: ключевые параметры и особенности
BC807-40 представляет собой современный PNP-транзистор, широко применяемый в электронике. Данный компонент обладает следующими основными характеристиками:
- Максимальное напряжение коллектор-эмиттер: 45 В
- Максимальный ток коллектора: 500 мА
- Рассеиваемая мощность: 310 мВт
- Корпус: SOT-23
- Статический коэффициент передачи тока: 250-600
Каковы преимущества использования BC807-40? Этот транзистор отличается компактными размерами корпуса SOT-23, что позволяет применять его в миниатюрных устройствах. При этом он способен работать с токами до 500 мА, обеспечивая высокую производительность.
Применение BC807-40 в современных электронных схемах
BC807-40 находит широкое применение в различных областях электроники. В каких устройствах чаще всего используется данный транзистор?
- Усилители малой мощности
- Драйверы светодиодов
- Схемы управления нагрузкой
- Импульсные источники питания
- Переключающие схемы
Универсальность BC807-40 позволяет применять его как в аналоговых, так и в цифровых схемах. Его высокий коэффициент усиления делает транзистор эффективным в схемах с малыми сигналами.
Особенности монтажа и эксплуатации BC807-40
Как правильно работать с транзистором BC807-40? Этот компонент предназначен для поверхностного монтажа на печатную плату. При работе с ним следует учитывать несколько важных моментов:
- Используйте антистатические меры предосторожности при обращении с транзистором.
- Соблюдайте правильную ориентацию компонента при монтаже.
- Не превышайте максимально допустимые значения напряжений и токов.
- Обеспечьте адекватный теплоотвод при работе на высоких мощностях.
Каковы типичные проблемы при использовании BC807-40? Наиболее частой ошибкой является неправильное подключение выводов транзистора. Для корректной работы важно точно идентифицировать выводы эмиттера, базы и коллектора.
Сравнение BC807-40 с аналогичными транзисторами
Как BC807-40 соотносится с другими PNP-транзисторами? Рассмотрим сравнение с некоторыми популярными аналогами:
| Модель | Макс. напряжение К-Э | Макс. ток коллектора | Корпус |
|---|---|---|---|
| BC807-40 | 45 В | 500 мА | SOT-23 |
| BC857 | 45 В | 100 мА | SOT-23 |
| MMBT3906 | 40 В | 200 мА | SOT-23 |
В чем преимущества BC807-40 перед аналогами? Этот транзистор обладает более высоким максимальным током коллектора по сравнению с BC857 и MMBT3906, что позволяет использовать его в более мощных схемах.
Рекомендации по выбору BC807-40 для конкретных применений
Как правильно подобрать транзистор для своего проекта? При выборе BC807-40 следует учитывать следующие факторы:
- Требуемый ток коллектора
- Рабочее напряжение схемы
- Частотные характеристики
- Температурный диапазон эксплуатации
- Размеры печатной платы
Для каких проектов BC807-40 подходит лучше всего? Этот транзистор оптимален для малогабаритных устройств с умеренным энергопотреблением, требующих высокой надежности компонентов.
Альтернативы BC807-40: когда стоит рассмотреть другие варианты
В каких случаях лучше выбрать альтернативу BC807-40? Рассмотрим ситуации, когда могут потребоваться другие транзисторы:
- Для работы с токами выше 500 мА подойдут более мощные транзисторы, например, BD140.
- При необходимости работы на высоких частотах лучше использовать специализированные ВЧ-транзисторы.
- Для сверхмалогабаритных устройств можно рассмотреть транзисторы в корпусах SOT-323 или SC-70.
Какие современные альтернативы существуют? В некоторых приложениях BC807-40 может быть заменен на полевые транзисторы (MOSFET), обладающие меньшим энергопотреблением в статическом режиме.
Тенденции развития транзисторов и будущее BC807-40
Как развивается технология производства транзисторов? Современные тенденции включают:
- Уменьшение размеров корпусов
- Повышение эффективности и снижение тепловыделения
- Улучшение частотных характеристик
- Расширение температурного диапазона работы
Какое будущее ждет BC807-40? Несмотря на появление новых технологий, этот транзистор, вероятно, останется востребованным еще долгое время благодаря своей надежности и универсальности. Возможно появление модификаций с улучшенными характеристиками.
Экологические аспекты использования BC807-40
Как производство и утилизация BC807-40 влияют на окружающую среду? Современные технологии позволяют минимизировать негативное воздействие:
- Использование безсвинцовых технологий при производстве
- Оптимизация процесса производства для снижения энергозатрат
- Разработка методов вторичной переработки электронных компонентов
Какие меры предпринимаются для повышения экологичности электронных компонентов? Производители стремятся соответствовать международным стандартам, таким как RoHS и REACH, ограничивающим использование вредных веществ в электронике.
Практические советы по работе с BC807-40
Как оптимизировать использование BC807-40 в проектах? Вот несколько практических рекомендаций:
- Используйте качественные паяльные станции с контролем температуры для монтажа.
- Применяйте теплоотводящие пасты при работе на предельных мощностях.
- Проверяйте параметры транзистора перед установкой в схему.
- Учитывайте паразитные емкости и индуктивности при разработке высокочастотных схем.
Какие инструменты помогут в работе с BC807-40? Полезными будут мультиметр для проверки параметров, осциллограф для анализа сигналов и термопаста для улучшения теплоотвода.
Экономические аспекты применения BC807-40
Как выбор BC807-40 влияет на стоимость проекта? Этот транзистор отличается хорошим соотношением цена/качество, что позволяет оптимизировать затраты на производство электронных устройств. При массовом производстве использование BC807-40 может существенно снизить себестоимость продукции.
Какие факторы влияют на цену BC807-40? Стоимость транзистора зависит от нескольких ключевых факторов:
- Объем партии
- Текущая ситуация на рынке полупроводников
- Репутация производителя
- Наличие сертификатов качества
При выборе поставщика важно учитывать не только цену, но и надежность поставок, чтобы избежать простоев в производстве.

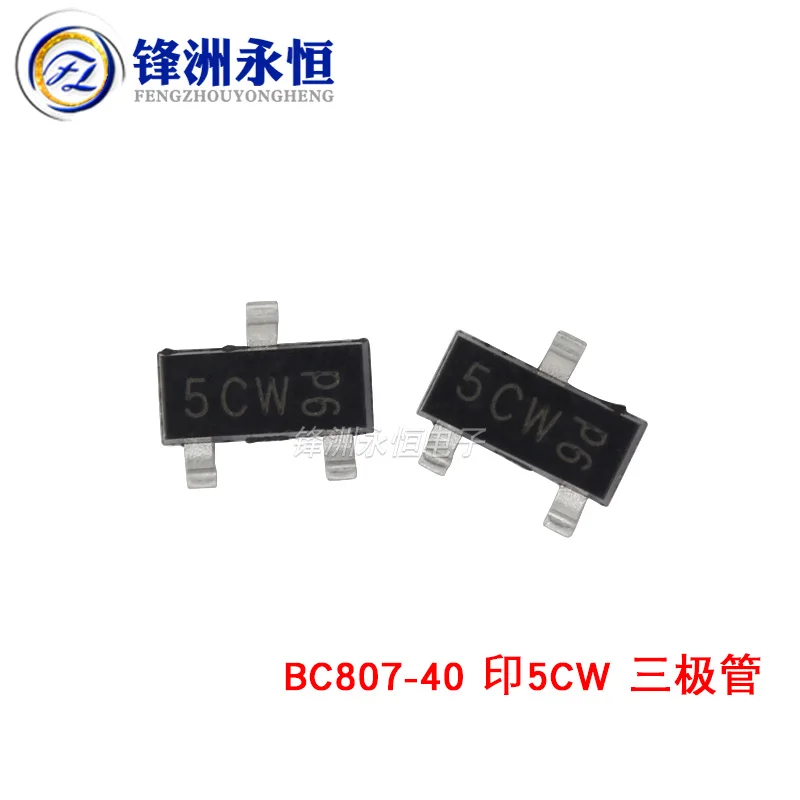

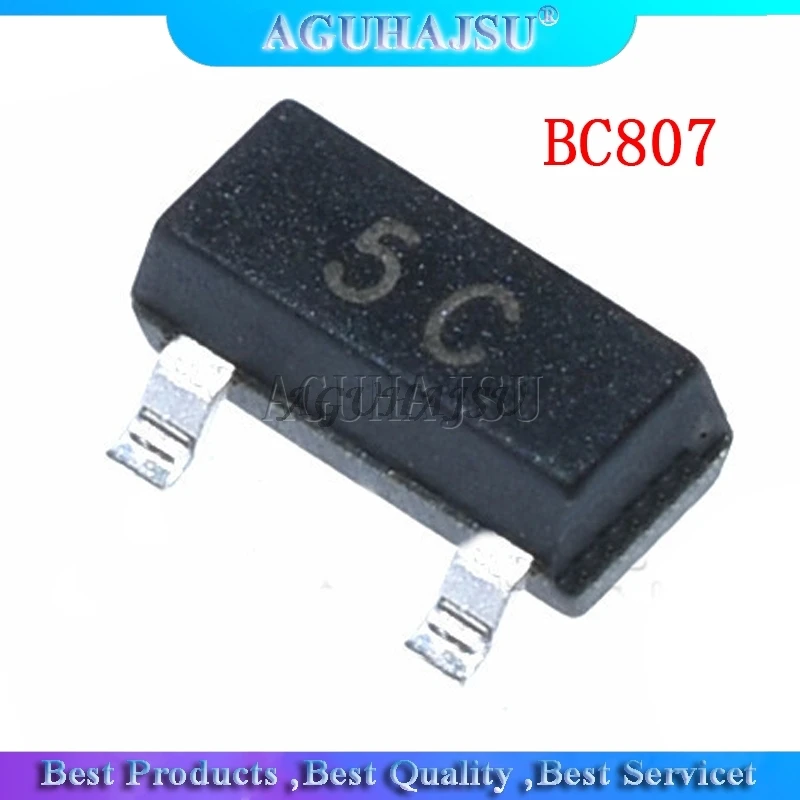

BC807-40 p-n-p транзистор 45В 500мА в SOT 23
| ||||||||||
Цены в формате
.pdf,
. xls |
- Структура……………………………………………………………………………………биполярная,
- Напряжение коллектор эмиттер, макс………………………………………………..45В
- Напряжение коллектор база……………………………………………………………50В
- Напряжение эмиттер база……………………………………………………………….5 В
- Ток коллектора, max……………………………………………………………………..500
- Статический коэффициент передачи тока, в схеме с общим эмиттером..
……250….600* - Рассеиваемая мощность…………………………………………………………………250 мВт
- Граничная частота, не хуже……………………………………………………………100 МГц
- Температура рабочая, макс…………………………………………………………….+150°С
- Температура рабочая, мин……………………………………………………………..-55°С
- Корпус………………………………………………………………………………………SOT23

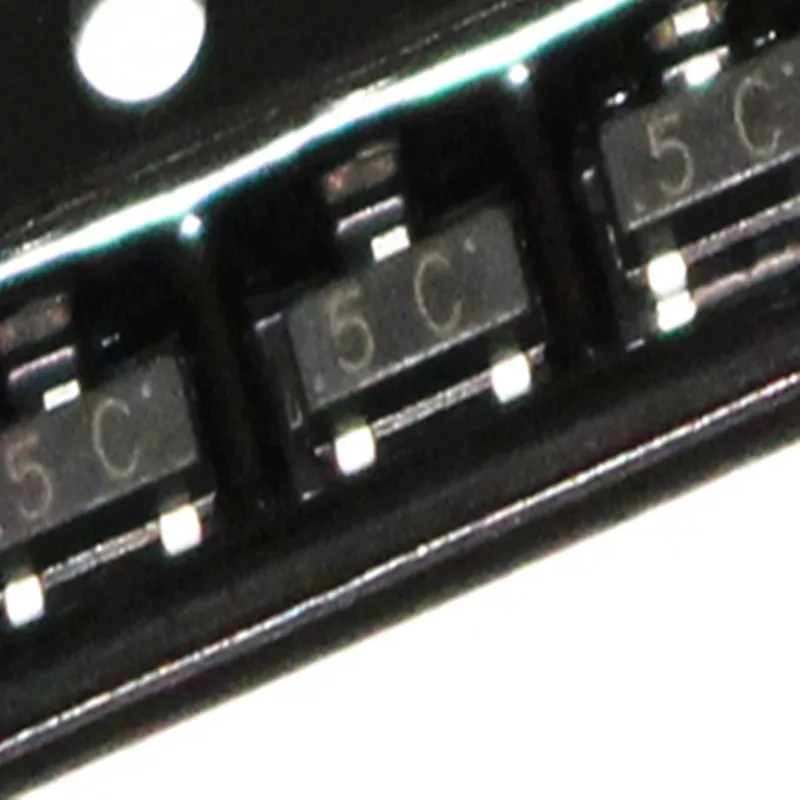

……250….600*Транзистор BC807-40 имеет пластмассовый корпус с планарными выводами. Предназначен для автоматического монтажа на поверхность печатной платы.

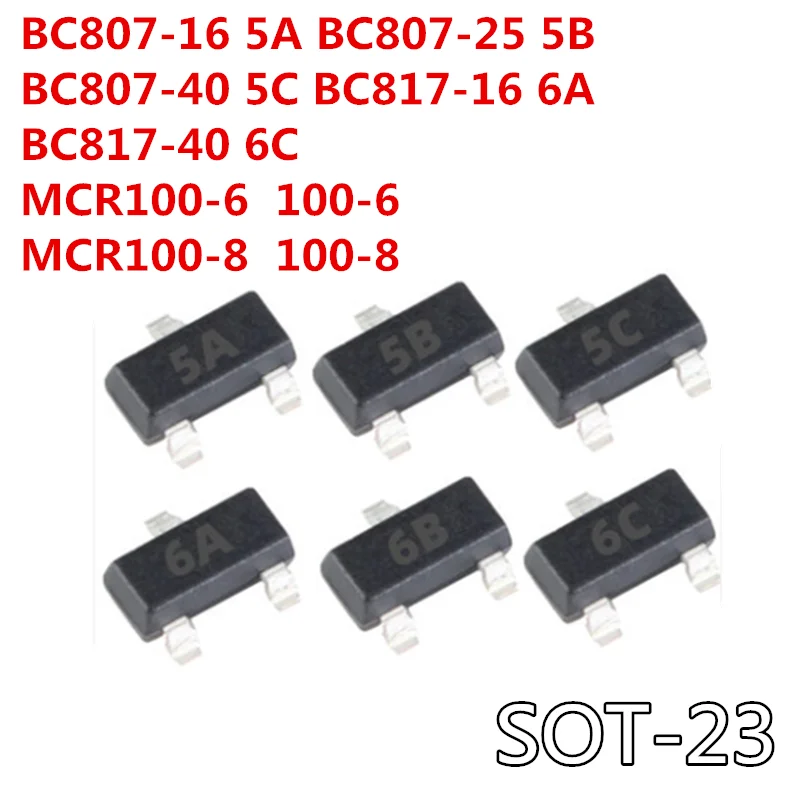

Технические характеристики и маркировка транзистора BC807-40
Комплементарной парой к p-n-p транзистору BC807-40 является n-p-n транзистор BC817-40
В слаботочных и сигнальных цепях широко используются транзисторы p-n-p транзистор BC857B / BC857C и n-p-n транзистор BC847B / BC847C.
Они упакованы в корпус SOT23 и допускают максимальный ток коллектора 100 мA. В зависимости от индекса в маркировки, B или С, транзисторы имеют различный статический коэффициент передачи тока. В меньших SMD корпусах, SOT323, эти транзисторы имеют индекс W в маркировки BC847CW и BC857CW.
Промежуточное значение предельного тока коллектора в 200 мА имеют широко распространённые транзисторы MMBT3904LT1 и MMBT3906LT1.
Для работы в высоковольтных цепях со склада поставляются транзисторы KST42, MMBTA42LT1, MMBTA92LT1. Максимальное напряжение Коллектор Эмиттер этих транзисторов составляет 300В при этом ток коллектора может достигать 500мА.
Для работы в цепях с током до нескольких Ампер поставляются MOSFET транзисторы, работающие на полевом эффекте в полупроводниковом переходе. Эти транзисторы обладают рекордно низким сопротивлением перехода сток-исток. Транзисторы IRLML2502TRPBF, IRLML5203TRPBF, IRLML6401TRPBF в корпусах SOT23. Более мощный полевой транзистор IRFR5305TRPBF упакован в корпусе TO 252.
В самом маленьком корпусе SOT323 поставляется BSP138PS с максимальным рабочим напряжением 60 В.
