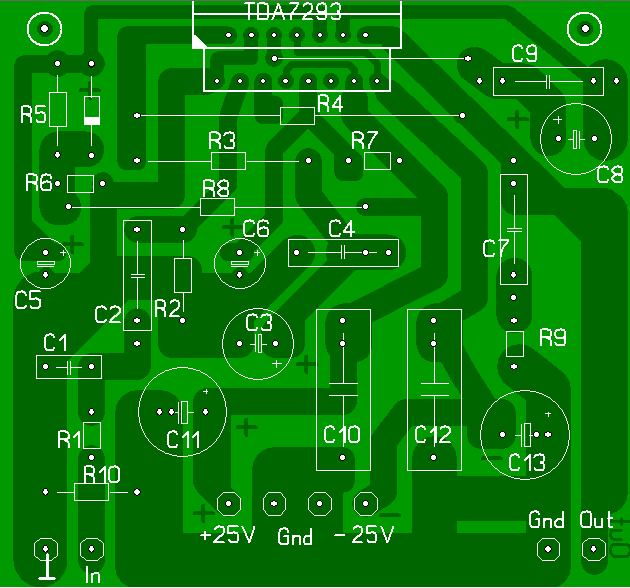

- Схема усилителя на TDA7293
- Собираем сами усилитель мощности MF1
Горький опыт покупки микросхем TDA7293 - Усилитель 100 Вт на TDA7294
- Усилитель на TDA7294 +100% рабочая печатная плата!
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как Собрать Усилитель Звука на 100вт TDA7293 на однополярном питание — СС#8
youtube.com/embed/GKuaT5tMDJw» frameborder=»0″ allowfullscreen=»»/>На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками
Обращаем ваше внимание, что бесплатная подписка оформляется только для квалифицированных специалистов, аккуратно и полностью заполнивших анкету. Если вы по каким-либо причинам не попали в подписную базу или у вас есть жалобы на доставку, можно оформить платную подписку, — это позволит получать журнал гарантированно. На данном сайте используются cookie для сбора информации технического характера и обрабатывается Ваш IP-адрес.
Продолжая использовать этот сайт, вы даете согласие на использование файлов cookies. Желающие получить отдельные ранее вышедшие номера могут заказать журнал. Ecли у редакции не будет возможности отправлять вам печатную версию, то сможете ли вы читать электронную?
Читать Купить Не получили журнал? Подписка Скачайте наше приложение Google Play. Получали ли вы по этому же заявленному адресу предыдущие номера текущего года? Авторизация Регистрация. Запомнить меня. Восстановить пароль. Вы успешно зарегистрированы. Перейти в личный кабинет.
Для чтения журнала. Принять На данном сайте используются cookie для сбора информации технического характера и обрабатывается Ваш IP-адрес.
Усилитель своими руками, на TDA 7293
За основу были взяты две микросхемы TDA , кажется. Принципиальную схему можно легко найти в сети. Трансформатор и радиатор взял от старого музыкального центра. Схема типичная, в особом пояснении не нуждается. Корпус делал из 5мм ПВХ пластика, купленного в рекламной мастерской. Корпус состоит из двух частей: крышка с боковыми стенками и дно, с передней и задней стенкой.
Усилитель на TDA своими руками. Автор: Гость Недавно доделал свою мечту -усилитель мощности. Долго не решался, так как.
Схема усилителя на TDA7293
TDA — является одной из самых доступных и популярных микросхем усилителей низкой частоты. Схем подключения этой микросхемы довольно много, но как правило, повторяется всегда стандартная схема из даташита. Мало кому известно, что у микросхемы есть также несколько нестандартных схем включения. Аналогичные схемы были опубликованы в радио журналах неоднократно. Одна из наиболее распространенных, считается вариант предложенный Чивильчем. Принципиальная схема достаточно проста и доступна. Микросхема играет в роль предварительного усилителя. Основная мощность рассеивается на транзисторах выходного каскада. Есть несколько модификаций этой схемы.
Собираем сами усилитель мощности MF1
Подробное описания самостоятельной сборки усилителя мощности на TDA В видео не упомянуто параллельное включения TDA, хотя плата позволяет это сделать. Примерно пару лет назад было выяснено, что даже микросхемам одной партии требуется раздельное подключения нагрузки — микросхемы просто взрывались и от этой идеи отказались. Для отправки комментария вам необходимо авторизоваться. Ваш IP:
Статья посвящается любителям громкой и качественной музыки. Схема содержит полевые транзисторы, что обеспечивает высокое качество звучания и мягкий звук.
Горький опыт покупки микросхем TDA7293
Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина! Собираем сами усилитель мощности MF1.
Усилитель 100 Вт на TDA7294
Пользователь интересуется товаром MP — GSM модуль для управления подогревателем автомобиля. Пользователь интересуется товаром BMt — Датчик температуры универсальный герметичный. Приглашаем Вас в фирменные магазины в Москве Подробнее. Приглашаем Вас в фирменные магазины в Санкт-Петербурге Подробнее. Мощный одноканальный усилитель НЧ. Имеет малые габариты, минимальное число внешних пассивных элементов обвязки, широкий диапазон питающих напряжений и сопротивлений нагрузки. Есть в наличии.
На днях, решил собрать другу в автомобиль усилитель НЧ на TDA Предназначался усилитель для раскачки одной выносной.
Усилитель на TDA7294 +100% рабочая печатная плата!
Сегодня я расскажу, о том, как собирал свой усилитель на микросхемах LM На самом деле это уже 2ой мой усилитель на этих микросхемах.
Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Своими руками. Идеальный номер два? Зарегистрироваться Логин или эл.
Обращаем ваше внимание, что бесплатная подписка оформляется только для квалифицированных специалистов, аккуратно и полностью заполнивших анкету.
Подробные справочные данные и технические характеристики на микросхему TDA, а также различные дополнительные материалы чертежи печатных плат, фотографии, более подробное описание и т. Существует несколько известных модификаций данной конструкции. Поэтому, схема способна выдавать на выходе до ватт звуковой мощности. Микросборка почти не греется, а вот транзисторы выходного каскада греются очень сильно, так как работают в режиме АВ, следовательно, их необходимо разместить на радиаторе.
Если вы решили собрать эту конструкцию УНЧ для широкополосной акустики, то использовать этот вариант схемы не советую. Коэффициент нелинейных искажений на выходе достаточно высок, поэтому такой УНЧ более подходит для питания сабвуфера. При использовании TDA с максимально разрешенным напряжением питания, мощность усилителя увеличиться до ватт, но при этом микросхема уже начнет греться.Войти на сайт Логин:. Сделать стартовой Добавить в закладки. Мы рады приветствовать Вас на нашем сайте!
Hi-Fi усилитель на основе микросхемы TDA7293
Содержание
- 1 Схема усилителя на микросхеме TDA7293
- 2 Особенности усилителя TDA7293
- 3 Характеристики микросхемы tda7293
- 4 Распиновка микросхемы TDA7293
Те, кто занимается созданием домашнего аудио или самостоятельно собирают усилители наверняка встречали описание микросхем TDA7293. С помощью этих довольно простых чипов можно собрать усилитель весьма высокого класса.
Hi-Fi-усилитель, разработанный на основе микросхемы TDA7293, характеризуется прекрасными параметрами и чистотой звучания. Создать его можно самостоятельно – для этого достаточно приобрести печатную плату усилителя, либо сделать ее своими руками. Поскольку конструктивно микросхема TDA7293 является чуть ли не прямым аналогом TDA7294, имея крайне незначительные отличия, все же в статье будет рассмотрена именно плата TDA7293. Дело в том, что по качеству своей работы она на порядок лучше аналогов.
Следует отметить, что это усилитель класса Hi-End, поскольку здесь используются практически такие же, либо очень похожие микросхемы (к примеру, Gain Card). Но практика показывает, что представленное изделие на порядок лучше. Производителю удалось выжать практически все, на что конструктивно способна эта микросхема. А она действительно качественная, потому что плата TDA7293 демонстрирует куда лучшее звучание, чем любой советский усилитель, а также ряд европейских, японских и американских устройств прошлого и нынешнего века.
Обратите внимание! Микросхема TDA7294 прекрасно работает с колонками, имеющими сопротивление в пределах 4-16 ом. Устройство также совместимо и с 2-омными колонками, но при наличии хорошего охлаждения и напряжения в пределах 24-26 вольт.
Один из датских пользователей отметил, что на плате TDA7294 чувствуется более детализированное и открытое воспроизведение музыки. Причем качество звучания во многом напоминает обычную печатную плату 2-х TDA, которые еще не настраивали.
А вот и еще один отзыв уже от американского пользователя. Отмечается, что с подключенными динамиками нет сторонних звуков. Аналогичная ситуация с подключенными сигнальными входами. Гул и петли обратной связи отсутствуют. На тестовой акустике звучание оказалось очень хорошим, особенно на низких частотах.
Усилитель можно дополнить клип-детектором. Он сообщает о минимальной перегрузке усилителя, возникновение которой приводит к снижению качества звучания. Плата TDA7293 работает куда лучше, чем TDA7294. Поэтому рассматривается использование именно TDA7293.
Схема усилителя на микросхеме TDA7293
Особенности усилителя TDA7293
Представленный усилитель разработан не по базовой схеме на основе даташита, являющейся наиболее дешевой и конструктивно простой. Перед выпуском готовой продукции было проведено большое количество исследований, некоторые из которых приведены на нашем сайте. В модели TDA7294 микросхема оснащена инвертирующим включением, который используется в течение многих лет. В течение этого периода создано более двух сотен экземпляров усилителя, и каждый из них отличается прекрасным качеством звучания. Кроме того, схему активно копируют на различных веб-сайтах и обсуждают на огромном числе форумов. Но лучше, чтобы преимуществами такого решения поделился именно автор.
В представленной статье собрана основная информация для самостоятельной сборки усилителя и придания ему тех характеристик, которые вы хотите получить на выходе.
Важно! В представленном материале отсутствует информация об использовании «волшебного конденсатора», «правильного провода» и прочих маркетинговых уловок. Причем нужно понимать, что некоторые решения являются бессмысленными, а некоторые – действительно вредными. Вы узнаете, как создать правильный усилитель с технической точки зрения, который сможет полноценно работать. А ведь то, что работает плохо, никогда не будет классно звучать.
Характеристики микросхемы tda7293
- Реальный показатель выходной мощности tda7293 колеблется в пределах от 20 до 80 Вт. Тут многое зависит от напряжения питания и значения сопротивления нагрузки.
- Усиление усилителя составляет 27 дБ (23 раза). Этого значения вполне достаточно, чтобы отказаться от использования предусилителя. Как показывает практика, в большинстве ситуаций отсутствует необходимость дополнительного усиления входного сигнала. При этом подключение обычного плеера или звуковой карты будет достаточным, чтобы на выходе получить мощность не более 70 Вт, когда нагрузка составляет 8 ом, либо свыше 100 Вт при 4-оммной нагрузке. Показатель реальной производительности на практике ниже, потому что значение выходной мощности ограничивается характеристиками блока питания и микросхемой. Поэтому можно отказаться без использования предусилителя и установить регулятор громкости.
- Коэффициент гармоник колеблется в пределах 0,003 до 0,02 процента.
- При описанном способе подключения диапазон рабочих частот варьируется в пределах от 3 Гц до 450 кГц. Это вполне хороший результат для этой микросхемы. Но на практике столь большого разброса не требуется, поэтому в усилителе происходит искусственное ограничение диапазона. Он варьируется в пределах 20-50000 Гц. Причем за пользователем сохраняется возможность самостоятельной регулировки частотного диапазона. Прежде всего, это положительно сказывается на уровне искажений, а во-вторых, это полезно и для продолжительной работы самих колонок.
Распиновка микросхемы TDA7293
Использование SMD-резисторов дало возможность значительно уменьшить габариты печатной платы и укоротить тракт. Разводка двухсторонней печатной платы выполнена в соответствии с требованиями к высококачественным усилителям.
В представленном усилителе практически полностью исключаются динамические искажения при эксплуатации производительного звуковоспроизводящего устройства. Усилитель также отлично справляется с работой «трудных нагрузок». Такое бывает, когда подключаются технически сложные колонки.
Обратите внимание! Усилитель очень зависит от качества источника питания. В общей сложности, работа строится на том, чтобы передавать энергию в колонки непосредственно из источника питания. Но для этого используется управление звукового сигнала. Энергия передается таким образом, чтобы в колонка был сигнал, аналогичный входу усилителя. Энергия передается так, чтобы колонки получили сигнал, аналогичный входу усилителя.
ИС
TDA7293 | diyAudio
сантитрукко
Член
- #1
Привет, друзья.
Собираю стереоусилитель на tda7293.
Я предпочитаю качество звука, а не максимальную выходную мощность.
Я хотел бы использовать резистор замкнутого контура обратной связи 22k с шунтирующим резистором 1k..
Считаете ли вы, что использование этих номиналов резисторов является проблемой?
Большое спасибо за ответы.
Сантьяго
райма
Участник
#2
- #2
сантитрукко сказал:
Я хотел бы использовать резистор обратной связи 22k с шунтирующим резистором 1k.
Нажмите, чтобы развернуть…
ST Microelectronics рекомендует 22k/680R. Вместо этого использование 1k может быть менее стабильным.
сантитрукко
Член
#3
- #3
Купить он будет хорошо работать или сломается через несколько минут?
Марк Уитни
Участник
#4
- #4
Вероятно, это не тот ответ, который вы ищете. Если вам нужно качество, надежность и стабильность при более низком усилении, используйте LM3886.
КСТ
Участник
#5
- #5
В спецификации указано, что усиление обратной связи должно быть > 26 дБ (20x). Таким образом, 22k/1k — это нормально (и я использовал эти TDA при усилении = 20), но только когда у вас нет неизвестной емкости на выходе, и вы точно знаете, что делаете. Определенно *не* рекомендуется для усилителя общего назначения.
сантитрукко
Член
#6
- #6
KSTR, хорошо .. Таким образом, резистор 22 кОм и шунтирующий резистор 1 кОм будут в порядке. Спасибо
Скоттджоплин
Запрещено
#7
- #7
Проект 127 Рода Эллиотта стоит прочитать
сантитрукко
Член
#8
- #8
Он сказал, что 22k 1k работают нормально.. Спасибо
сантитрукко
Член
#10
- #10
У меня есть трансформатор 30 + 30 В переменного тока, может быть, 42 В постоянного тока.
Можно ли при таком напряжении получить хороший Hi-Fi усилитель?
или мне нужно меньше трансформатора v, например, трансформатор переменного тока 25 + 25 В?
FauxФранцузский
Участник
#11
- #11
сантитрукко сказал:
У меня есть трансформатор 30 + 30 В переменного тока, может быть, 42 В постоянного тока.
Можно ли при таком напряжении получить хороший Hi-Fi усилитель?
или мне нужно меньше трансформатора v, например, трансформатор переменного тока 25 + 25 В?Нажмите, чтобы развернуть…
Даниэль рекомендует шины питания максимум +/-33 В (контакт № 7) и трансформатор 2×22 В переменного тока (контакт № 13). Даниил, наверное, один из самых опытных в изготовлении TDA729.3 звучит хорошо. Также существует тенденция, что при использовании микросхемы-усилителя с близким к максимальному напряжению питания стабильность контура с выходными напряжениями вблизи экстремумов становится предельной. Я бы положился на опыт Дэниэлса.
ДЖУСТОН
Участник
#12
- #12
Сэкономьте кучу денег. Вы можете приобрести нерабочие AudioSource AMP 100 на Ebay за 35 долларов США. Это двухканальный усилитель с тороидом на TDA7294. Тот же базовый IC
Кей Пиринья
Участник
№13
- №13
ДЖУСТОН сказал:
… и в нем используется TDA7294. Та же базовая микросхема
Нажмите, чтобы развернуть…
В деталях они не идентичны из-за более низкого напряжения постоянного тока 7294 (+/-40 против +/-50 В постоянного тока) и отсутствия возможности параллельного подключения.
С уважением!
Найджелрайт7557
Участник
№14
- №14
сантитрукко сказал:
У меня есть трансформатор 30 + 30 В переменного тока, может быть, 42 В постоянного тока.
Можно ли при таком напряжении получить хороший Hi-Fi усилитель?
или мне нужно меньше трансформатора v, например, трансформатор переменного тока 25 + 25 В?Нажмите, чтобы развернуть…
Я бы не превышал +/- 35 В постоянного тока.
Итак, трансформатор 24–0–24 В переменного тока.
Кей Пиринья
Участник
№15
- №15
В обоих технических описаниях указаны приложения класса G или H (точно не знаю), которые позволяют использовать шины +/- 40/20 В постоянного тока и +/- 48/24 В постоянного тока, соответственно.
С уважением!
Найджелрайт7557
Участник
№16
- №16
Кей Пиринья сказал:
В обоих спецификациях указаны приложения класса G или H (точно не знаю), которые позволяют использовать шины +/- 40/20 В постоянного тока и +/- 48/24 В постоянного тока, соответственно.
С уважением!Нажмите, чтобы развернуть…
Проблема с 40 вольтами — регулировка нерегулируемого блока питания. Это может измениться на целых 10%.
Также при напряжении 40 вольт вы можете легко перегрузить чип-усилитель, если слишком сильно нажмете на регулятор громкости.
Даже при напряжении 35 вольт можно легко перегрузить чип-усилитель.
Дэниэлрайтсбак
Участник
# 17
- # 17
Кей Пиринья сказал:
В деталях они не идентичны…
Нажмите, чтобы развернуть…
Это немного сложнее.
Текущие TDA7294/TDA7296 функционально аналогичны, за исключением маркировки. Может быть, термоусадка. Для стабильности используйте даташит TDA7296. Из них получаются восхитительные 8-ваттные усилители или полезные 20-ваттные усилители, но увеличение мощности дает посредственные результаты с меньшим сроком службы. Лучше всего использовать из-за его сильных сторон — небольшого масштаба.
NOS TDA7295 и TDA7294v-Сингапур, в настоящее время не производятся. Они соответствуют таблице данных TDA7295.
TDA7294 Стерео Предупреждение: если вам нужно стерео, закажите дополнительно. Поставка предыдущей и текущей части в одной коробке — частая проблема, и ваши стереоканалы не будут совпадать. Избегайте проблемы, купив TDA7296 или TDA7293.
Текущий TDA7293v6 соответствует полнофункциональному подлинному TDA7294S, без контактов ‘nc’. Вот даташит: TDA7294S datasheet (1/13 страниц) STMICROELECTRONICS | 100 В — 100 Вт DMOS АУДИОСИСТЕЛЬНЫЙ УСИЛИТЕЛЬ С MUTE/ST-BY
Использование его в качестве высококачественного усилителя ~ 44 Вт требует гораздо меньше усилий, чем его толкание.
Аутентичный TDA7293 версии 7, большой, блестящий, доступен по специальному заказу от ST, возможно, партиями. Это та часть, которая соответствует техническому описанию TDA7293.
Для всех:
Четыре итерации одной и той же части по диапазону напряжения указывают на упрощенный участок малого сигнала с фиксированными значениями… вместо использования CCS, который мог бы помочь лучше отслеживать отклонения выходных данных.
При перенапряжении, включая цифры в заголовке таблицы данных, дисперсия при работе с динамиком высока, так что вы либо используете большее усиление, либо он теряет стабильность на высокой мощности, в конечном итоге «изнашиваясь» или взрываясь.
При недостаточном напряжении дисперсия при возбуждении динамика намного меньше, поэтому вы можете использовать более низкое усиление и получить более высокое качество. Оставаясь полностью стабильным при работе с реактивной нагрузкой, расходы на радиатор становятся почти тривиальными.
Сравните:
Если больше напряжение на усилителе, разница в громкости динамика составляет всего пару децибел, и, учитывая большее искажение, пример с более высоким напряжением усилителя дает Уменьшение доли полезного сигнала . Для этих микросхем не принимайте во внимание запас по напряжению, поскольку для них более важен запас по току. В основном это проблема с ограниченной способностью небольшой сигнальной части отслеживать дисперсию, поэтому она не применяется к чипам, установленным в ведомом режиме согласно техническому описанию.
Обходной путь для любого TDA7293:
Сделайте обычный усилитель, затем установите его в ведомый режим, замените грубый встроенный усилитель слабого сигнала чипом драйвера, дискретными частями слабого сигнала или сделайте ламповый гибрид с использованием выходных полевых транзисторов TDA7293.
Последнее редактирование:
Дэниэлрайтсбак
Участник
# 18
- # 18
FauxFrench сказал:
Даниэль рекомендует шины питания с максимальным напряжением +/-33 В (вывод № 7) и трансформатор 2×22 В переменного тока (вывод № 13). Даниэль, вероятно, один из самых опытных в создании хорошего звучания TDA7293. Также существует тенденция, что при использовании микросхемы-усилителя с близким к максимальному напряжению питания стабильность контура с выходными напряжениями вблизи экстремумов становится предельной. Я бы положился на опыт Дэниэлса.
Нажмите, чтобы развернуть…
Я не обещаю, что вы можете положиться на мой опыт. К счастью, это не было связано. На самом деле это был труд. И это как-то надежнее.
Также спасибо!!!! Стабильность контура правильная, предпочтительно измеренная в начале клиппинга при реальной реактивной нагрузке. Это также помогает определить, какой у вас чип.
ДЖУСТОН сказал:
Сэкономьте кучу денег. Вы можете приобрести нерабочие AudioSource AMP 100 на Ebay за 35 долларов США. Это двухканальный усилитель с тороидом на TDA729. 4. Та же базовая микросхема
Нажмите, чтобы развернуть…
Звучит весело! Однако какое напряжение у этого трансформатора? Я думаю, что если они настаивают на мощности, напряжение не подходит для оптимальных результатов с чипами. Впрочем, может, для дискретного усилителя подойдет?
Кей Пиринья
Участник
# 19
- # 19
Дэниел,
Возможно ли совместить «модульный» подход с «экономичным» в техническом описании TDA7293? Что означает запараллелить выходные каскады двух или более микросхем и расположить их в среде класса g/h (какой бы она ни была. ..)?
С уважением!
ДПХ
Участник
#20
- #20
Топология g/h основывается на том, что выходной каскад 7293 работает с нижней шиной и переключается на внешний выходной каскад для верхней шины. ИМО, с такой сложностью есть десятки наборов, которые обеспечивают гораздо более высокую производительность.
TDA7293 параллельный дизайн DIY | diyAudio
Перейти к последнему
Гидровакуум
Член
#1
- #1
Привет всем,
В рамках сборки моего домашнего кинотеатра я решил использовать 3-полосные активные усилители для фронтальных LCR… Итак, нужно построить 9 усилителей мощности для фронтальных и 8 усилителей для тыловых… для сопряжения с моим Sherbourn PT -7020A до/про.
Мне нужно было что-то такое же легкое, но более мощное. Именно тогда я и мой друг Джон нашли техническое описание TDA729.3. Эта микросхема может работать до 100 В, имеет низкий уровень искажений и может быть легко подключена параллельно. TDA7293, построенный на одном кристалле усилителя и обладающий широкими возможностями прослушивания, является моим фаворитом для усилителей мощности на микросхемах.
Я искал источник печатных плат с использованием параллельных TDA7293… их не так много, которые можно купить. Затем мы решили сделать нашу собственную печатную плату. Наша схема почти такая же, как и в техническом описании… разводка платы в техническом описании ошибочна и немного неуклюжа… мы использовали их только в качестве руководства по расположению компонентов на нашей печатной плате после нескольких тщетных попыток развести плату с минимальным количеством перемычек.
Распиновка на TDA7293 сложна, поэтому одностороннюю плату рисовать сложно, да и перемычек между линиями в итоге больше, чем дорожек… так что эта плата двухсторонняя.
Я подумал, что было бы неплохо поделиться своим проектом с сообществом… может быть, кому-то он покажется полезным.
Предварительная двухсторонняя схема печатной платы, верхняя и нижняя стороны… перед изготовлением печатной платы необходимо проверить шаг и расстояние с имеющимися у нас компонентами.
Между каждой ревизией Джон будет предлагать то и то, чтобы улучшить схему и компоновку. Пересмотрено и окончательно:
gfandy
Участник
#2
- #2
Очень сложно просмотреть ваш проект без шелкографии, чтобы определить, где находятся компоненты, и схемы, которая соответствует номерам компонентов.
Из предыдущего опыта работы с этой частью могу сказать, что она более стабильна, например, с некоторой локальной развязкой 22 мкФ. Однако я не могу сказать из вашей информации, есть ли у вас это или нет.
С уважением,
Эндрю
Гидровакуум
Член
#3
- #3
gfiandy сказал:
Очень сложно просмотреть ваш проект без шелкографии, чтобы определить, где находятся компоненты, и схемы, которая соответствует номерам компонентов.
Из предыдущего опыта работы с этой частью могу сказать, что она более стабильна, например, с некоторой локальной развязкой 22 мкФ. Однако я не могу сказать из вашей информации, есть ли у вас это или нет.
С уважением,
ЭндрюНажмите, чтобы развернуть…
Спасибо Андрей за комментарии и понимание…
Доработанный и окончательный макет, пленка готова… будет отправлена на изготовление.
Гидровакуум
Член
#4
- #4
Только что получил двухсторонние прототипы печатных плат толщиной 1,6 мм… выглядит красиво, очень мало компонентов для сортировки и установки на плату, возможно, менее чем за 20 минут
Ура!
Гидровакуум
Член
#5
- #5
pl взгляните на заполненные доски
Гидровакуум
Член
#6
- #6
Хорошо, дальше по проекту:
Я нашел старый корпус, в котором можно разместить плату усилителя, радиатор, выпрямитель силового трансформатора и фильтрующие конденсаторы… трансформатор 32-0-32 250 ВА… поиски подсказывают это это абсолютный верхний предел для TDA7293 установка.
Имеющийся у меня радиатор, также извлеченный из жареного ресивера, имеет ширину 11 дюймов, высоту 3,25 дюйма и оснащен 22 ребрами, каждое из которых имеет длину 2 дюйма. Он весит около 1,5 кг, плюс-минус. достаточно приличный тепловой контакт для каждой микросхемы, звучит ли так, будто этот радиатор будет иметь достаточную массу, чтобы поддерживать два TDA7293? ‘раковина будет работать, но все, что я могу дать, это грубые измерения. )
Для схемы сглаживания я использую четыре конденсатора по 1200 мкФ (колпачки с низким ESR, предназначенные для фильтров питания) на плату в дополнение к двойным конденсаторам по 6800 мкФ на шинах питания. Будет ли этого достаточно, по крайней мере, на начальном этапе, или было бы разумно поймать несколько монстров по 10 000 мкФ, чтобы добавить к фильтрации питания?
Это все, что я могу сейчас придумать… больше, когда придумаю.
Санграм
Модератор
#7
- #7
Трудно сказать наверняка, но я не думаю, что эти раковины будут удобными, учитывая необычно высокое напряжение на шинах. TDA7293 рассчитан на рассеивание 50 Вт, я думаю, что при размахе 42 В даже два устройства будут в беде, если вы не сможете удержать вкладку на уровне 25 ° C.
Учитывая ваше местоположение, это никогда не будет возможно.
Возможно ли вообще снизить напряжение на шине? Это ключевой вопрос. При напряжении около 30 В вы получите достаточно мощности на нагрузку с низким импедансом, с хорошим запасом прочности. На данный момент небольшой скачок напряжения в сети выведет из строя ваш усилитель. И TDA не самые прочные чипы. Я бы сказал, что на самом деле они довольно хрупкие, и я бы не рискнул эксплуатировать их при напряжении выше 35 В. Единственная причина для использования такой высокой шины — это нагрузка 16 Ом, где необходим выходной размах.
Вы могли бы использовать вентилятор, это поможет. Плавники расположены не так, как задний вентилятор, но это будет намного лучше, чем вообще ничего. Грубый расчет показывает, что при нагрузке 4 Ом каждый чип должен рассеивать по 50 Вт. Так как вкладка не будет при 25С, такой уровень рассеивания невозможно выдержать, кроме как с бесконечным радиатором. При нагрузке 8 Ом это упадет до 25 Вт каждый, и это было бы лучше, но, поскольку в техническом описании нет кривой снижения номинальных характеристик, я не могу сказать вам, какая тепловая мощность требуется для приемника. Это предполагает чисто резистивную нагрузку и не учитывает колебания импеданса.
С емкостью все в порядке. Обычно я работаю с немного большим, чем требуется, и это сослужило мне хорошую службу. Я бы посмотрел на 10000 мкФ на шину как минимум для двойной параллельной конструкции и небольшой байпас на плате для локальной развязки. Я сомневаюсь, что вы заметили бы большую часть проблемы.
Санграм
Модератор
#8
- #8
Только что понял, что 50 Вт — это тепловыделение при температуре закладки 70 градусов, а не 25.
Все должно быть в порядке, если сток остается ниже примерно 50 градусов, по грубой оценке.
Я бы все равно перестраховывался.
Арти
Участник
#9
- #9
Бьюсь об заклад, в корпус можно поместить 8-сантиметровый вентилятор.
не сложно заставить его срабатывать, если температура становится слишком высокой.
тозеяна
Участник
#10
- #10
Гербер-файл
гидровакуум сказал:
Только что получил двухсторонние прототипы печатных плат толщиной 1,6 мм.
