Bcp56 16 datasheet. BCP56-16: Транзистор NPN средней мощности 80В 1А от Nexperia

Каковы основные характеристики транзистора BCP56-16. Какие преимущества дает корпус SOT-223. Для каких применений подходит этот транзистор. Как выбрать оптимальный транзистор для своего проекта.

Основные характеристики транзистора BCP56-16

Транзистор BCP56-16 от компании Nexperia представляет собой биполярный NPN-транзистор средней мощности. Рассмотрим его ключевые параметры:

• Максимальное напряжение коллектор-эмиттер: 80 В
• Максимальный ток коллектора: 1 А
• Рассеиваемая мощность: 1.5 Вт
• Корпус: SOT-223 (SC-73)
• Тип: NPN

Данный транзистор отличается высокой нагрузочной способностью по току коллектора при компактных размерах. Как это достигается? За счет использования современного корпуса SOT-223, обеспечивающего эффективный теплоотвод.

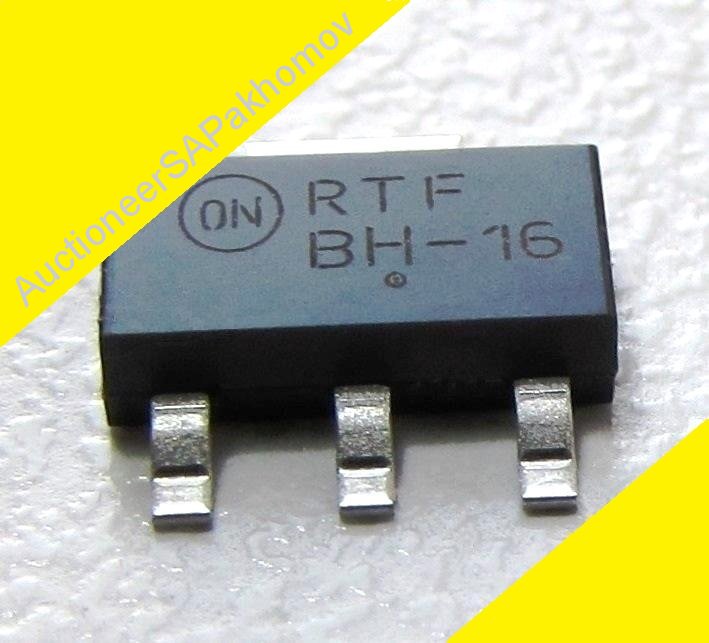

Преимущества корпуса SOT-223 для транзистора BCP56-16

Корпус SOT-223 (SC-73) имеет ряд важных преимуществ для транзисторов средней мощности:

• Компактные размеры: 6.5 x 3.5 x 1.65 мм
• Улучшенный теплоотвод по сравнению с корпусами TO-92 или SOT-23
• Возможность поверхностного монтажа (SMD)
• Совместимость с автоматизированной пайкой
• Низкое тепловое сопротивление переход-корпус

Благодаря чему корпус SOT-223 обеспечивает такой эффективный теплоотвод? Увеличенная площадь контактной площадки коллектора позволяет эффективно отводить тепло на печатную плату. Это дает возможность реализовать высокую нагрузочную способность в компактном корпусе.

Области применения транзистора BCP56-16

Транзистор BCP56-16 находит широкое применение в различных электронных устройствах благодаря своим характеристикам. Рассмотрим основные сферы его использования:

• Линейные стабилизаторы напряжения
• Драйверы MOSFET-транзисторов
• Низковольтные ключи
• Схемы управления питанием
• Усилители мощности
• Устройства с батарейным питанием

Почему BCP56-16 хорошо подходит для этих применений? Высокий допустимый ток коллектора в сочетании с достаточно высоким напряжением обеспечивают широкий диапазон рабочих режимов. При этом компактные размеры позволяют использовать транзистор в портативных устройствах.

Выбор оптимального транзистора для проекта

При выборе транзистора для конкретного применения необходимо учитывать ряд ключевых параметров:

1. Максимальное напряжение коллектор-эмиттер
2. Максимальный ток коллектора
3. Рассеиваемая мощность
4. Коэффициент усиления по току (h_FE)
5. Граничная частота усиления (f_T)
6. Тип корпуса

Как правильно выбрать транзистор с учетом этих параметров? Необходимо определить требования конкретной схемы и выбрать транзистор с запасом по основным характеристикам. Например, если в схеме требуется коммутировать ток 0.5 А, то BCP56-16 с максимальным током 1 А будет хорошим выбором.

Особенности и преимущества транзистора BCP56-16

Рассмотрим ключевые особенности, выделяющие BCP56-16 среди аналогов:

• Высокая нагрузочная способность по току коллектора (до 1 А)
• Высокое максимальное напряжение коллектор-эмиттер (80 В)
• Три варианта коэффициента усиления по току
• Высокая рассеиваемая мощность (1.5 Вт) в компактном корпусе
• Возможность работы на высоких частотах

Какие преимущества дают эти особенности разработчикам? Широкий диапазон рабочих режимов позволяет использовать BCP56-16 в различных схемах без необходимости подбора узкоспециализированных транзисторов. Это упрощает разработку и снижает номенклатуру комплектующих.

Сравнение BCP56-16 с аналогами

Для оценки преимуществ BCP56-16 сравним его с некоторыми аналогами:

Параметр	BCP56-16	BC817-40	MMBT3904
Макс. напряжение VCEO	80 В	45 В	40 В
Макс. ток IC	1 А	0.5 А	0.2 А
Рассеиваемая мощность	1.5 Вт	0.25 Вт	0.35 Вт
Корпус	SOT-223	SOT-23	SOT-23

Как видно из сравнения, BCP56-16 превосходит аналоги по ключевым параметрам. В чем причина такого преимущества? Использование современной технологии изготовления и оптимизированная конструкция кристалла позволяют достичь высоких характеристик при сохранении компактных размеров.

Особенности применения BCP56-16 в схемотехнике

При использовании BCP56-16 в электронных схемах следует учитывать некоторые особенности:

• Необходимость обеспечения эффективного теплоотвода
• Учет зависимости коэффициента усиления от тока коллектора
• Выбор оптимального рабочего режима для минимизации рассеиваемой мощности
• Использование защитных цепей при работе с индуктивной нагрузкой

Как правильно организовать теплоотвод для BCP56-16? Рекомендуется использовать достаточную площадь медной фольги на печатной плате, соединенную с выводом коллектора. При необходимости можно применять дополнительные радиаторы, устанавливаемые на корпус транзистора.

Расчет базового тока

Для корректной работы транзистора в ключевом режиме необходимо обеспечить достаточный базовый ток. Как рассчитать требуемый базовый ток? Воспользуемся формулой:

I_B = I_C / h_FE

где I_B — базовый ток, I_C — ток коллектора, h_FE — коэффициент усиления по току.

Например, при токе коллектора 0.5 А и минимальном значении h_FE = 63 получаем:

I_B = 0.5 А / 63 ≈ 7.9 мА

Для надежной работы рекомендуется обеспечивать базовый ток с запасом 2-3 раза, то есть около 20-25 мА в данном случае.

Защита от перенапряжений

При работе с индуктивной нагрузкой возможно возникновение перенапряжений на коллекторе транзистора. Как защитить BCP56-16 от таких перенапряжений? Рассмотрим основные методы:

• Использование защитного диода параллельно нагрузке
• Применение RC-цепочки параллельно коллектор-эмиттер
• Ограничение напряжения с помощью стабилитрона

Выбор конкретного метода зависит от параметров нагрузки и требований к быстродействию схемы. В большинстве случаев оптимальным решением является использование быстродействующего диода, например 1N4148, параллельно индуктивной нагрузке.

Рекомендации по монтажу BCP56-16

Для обеспечения надежной работы транзистора BCP56-16 необходимо соблюдать определенные правила при монтаже:

1. Использовать технологию пайки, совместимую с корпусом SOT-223
2. Обеспечивать достаточную площадь контактных площадок на печатной плате
3. Соблюдать температурный профиль пайки, рекомендованный производителем
4. Избегать механических напряжений на выводах транзистора
5. При необходимости применять дополнительные меры по отводу тепла

Какой температурный профиль рекомендуется для пайки BCP56-16? Типичный профиль для бессвинцовой пайки включает предварительный нагрев до 150-200°C в течение 60-120 секунд, затем нагрев до пиковой температуры 260°C с выдержкой не более 10 секунд.

Рекомендуемая топология печатной платы

Правильная разработка топологии печатной платы важна для обеспечения эффективного теплоотвода и оптимальной работы транзистора. Какие основные рекомендации следует учитывать?

• Использовать увеличенную контактную площадку для вывода коллектора
• Применять тепловые переходные отверстия для улучшения теплоотвода
• Располагать силовые цепи и цепи управления с учетом минимизации паразитных связей
• Обеспечивать достаточную ширину проводников для силовых цепей

Какую площадь медной фольги рекомендуется использовать для теплоотвода? Для эффективного отвода тепла при максимальной нагрузке рекомендуется обеспечить площадь медной фольги не менее 50-100 мм² на каждый ватт рассеиваемой мощности.

BCP56-16 — Транзисторы средней мощности NPN 80 В, 1 A

BCP56-16 — Транзисторы средней мощности NPN 80 В, 1 A | Нексперия

Логин

Имя пользователя/электронная почта Пожалуйста, введите ваше имя пользователя/email

Пароль Пожалуйста введите ваш пароль Имя пользователя/электронная почта и пароль не совпадают Ваш аккаунт нуждается в дополнительной проверке.
Пожалуйста Проверьте свой адрес электронной почты продолжать. Что-то пошло не так. Пожалуйста, повторите попытку позже!

Создать учетную запись Забыли пароль?

Вы можете изменить настройки уведомления об изменении (CN) в My Nexperia. Эти настройки позволяют настроить представление CN в My Nexperia и электронных письмах CN.

По умолчанию вы увидите все доступные вам уведомления об изменениях.

Изменить настройки

Зарегистрируйтесь один раз, перетащите модели ECAD в свой инструмент САПР и ускорьте проектирование.

Щелкните здесь для получения дополнительной информации

Справка

Транзисторы средней мощности NPN 80 В, 1 А

Транзисторы средней мощности NPN в пластиковом корпусе SOT223 (SC-73) для поверхностного монтажа (SMD) средней мощности.

• Скачать техническое описание
• Заказать продукт

Заказные детали

Номер модели	Номер детали для заказа	Код заказа (12 НЗ)	Пакет	Купить у дистрибьюторов
БКП56-16	БКП56-16,135	933917260135	СОТ223	Заказать продукт
БКП56-16	BCP56-16,115	933917260115	СОТ223	Заказать продукт

• Product details
• Documentation
• Support
• ECAD models
• Ordering

80 V, 1 A NPN medium power transistors

Buy from Nexperia

SKU	Stock*	MOQ	Цена за блок **	Количество

Купить у дистрибьюторов

• по всему миру (в складе) (NO NO)
• EMEA (no Scent) (no stock) (no in nock) (no no)
• (в запас) (no in in nocke) (no no)
• . In stock)(No stock)
• Americas(In stock)(No stock)

Seller	SKU	Stock	MOQ		1	10	100	1,000	10,000	Purchase

Seller	SKU	Stock	MOQ		1	10	100	1,000	10,000	Purchase

Продавец	SKU	Запасы	MOQ		1	10	100 042	1,000	10,000	Purchase

Seller	SKU	Stock	MOQ		1	10	100	1,000	10,000	Покупка

1 9 9004 1 9 9004

Продавец	Артикул	На складе	MOQ	2 2	10	100	1000	10 000	Приобретение

* Стоимость фондов подлежит изменению
** Отображаемая цена на единицу. продукты, находящиеся в наличии, устаревшие и снятые с производства продукты, надежность которых гарантируется торговым посредником, а не компанией Nexperia

Особенности и преимущества

• Способность выдерживать высокие токи коллектора I _C и I _CM
• Три варианта усиления тока
• Высокая рассеиваемая мощность

Применение

• Линейные регуляторы напряжения
• Драйверы МОП-транзисторов
• Выключатели нижней стороны
• Управление питанием
• Усилители
• Устройства с батарейным питанием

Parametrics

Номер типа	Версия пакета	Название пакета	Размер (мм)	Полярность	P TOT (MW)	V Генеральный директор [MAX] (V)	I C [MAX] (Max]	I C [MAX] (Max]	I C [MAX]	I C [MAX]	I C [MAX]	I C [MAX]	I C [Max]	I C ]	h FE [max]	f T [min] (MHz)	Automotive qualified
BCP56-16	SOT223	SC-73	6. 5 x 3.5 x 1.65	НПН	650	80	1000	63	. File name	Title	Type	Date
BCP56_SER	80 V, 1 A NPN medium power transistors	Data sheet	2022-06-30
LSYMTRA	Буквенные обозначения — транзисторы; General	Design support	1999-05-06
BCP56-16_Nexperia_Product_Quality	BCP56-16 Nexperia Product Quality	Quality document	2019-05-20
BCP56-16_Nexperia_Product_Reliability	BCP56-16 Nexperia Product Reliability	Документ о качестве	2023-04-04
BCP56-16	BCP56-16 SPICE model	SPICE model	2022-11-07
REFLOW_BG-BD-1	Reflow soldering profile	Reflow soldering	2021-04-06
WAVE_BG-BD -1	Профиль для пайки волной припоя	Профиль для пайки волной припоя	2021-09-08
